Fotoelementų prijungimas prie NICE Robus arba Run pavaros
Robus/Run pavaros naudoja BlueBUS technologiją, todėl yra suderinamos tik su šią technologiją palaikančiais fotoelementais.
Fotoelementai visada naudojami poromis: siųstuvas TX ir imtuvas RX. Skiriami trys fotoelementų tipai:
- Abu fotoelementai laidiniai (siųstuvas TX ir imtuvas RX). Dažniausiai naudojami modeliai yra EPMB ir EPSB, taip pat EPLB, F210B ir senesni, jau nebetiekiami MOFB.
- Vienas fotoelementas laidinis, kitas – belaidis, maitinamas baterija. Modelis FT210B.
- Abu fotoelementai belaidžiai. Modelis EPMOW naudojamas su įrenginiu IBW.
Prieš prijungdami fotoelementus, atjunkite pavarą nuo maitinimo šaltinio. Prijungę vėl įjunkite maitinimą ir nuskaitykite prijungtus įrenginius: laikykite nuspaudę mygtukus OPEN+STOP/SET, kol pradės mirksėti diodai L1+L2, tada atleiskite mygtukus.
Visa BlueBUS sistema jungiama dviejų gyslų kabeliu, kurio skerspjūvis turėtų būti 2x0,5 m². Jei jungimui naudojate tinklo kabelius (FTP, UTP, STP ar bet kokį kitą vytos poros kabelį), vienos gyslos skerspjūvis paprastai būna nuo 0,10 iki 0,25 mm2. Todėl rekomenduojame jungimą dubliuoti, t. y. vietoj dviejų gyslų prijungti keturias – po dvi kartu. Kitu atveju gali nutikti taip, kad kabelį patikrinsite testeriu ir fotoelementas mirksės, bet vis tiek veiks netinkamai.
Laidinių fotoelementų prijungimas
Fotoelementai jungiami dviejų gyslų kabeliais lygiagrečiai prie BlueBUS įvesties; poliškumo laikytis nereikia. Abu fotoelementus galite prijungti prie valdymo bloko arba nutiesti dviejų gyslų kabelį nuo valdymo bloko iki vieno fotoelemento, o iš jo – dviejų gyslų kabelį iki kito.

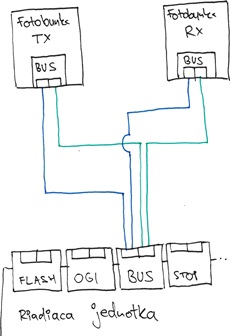

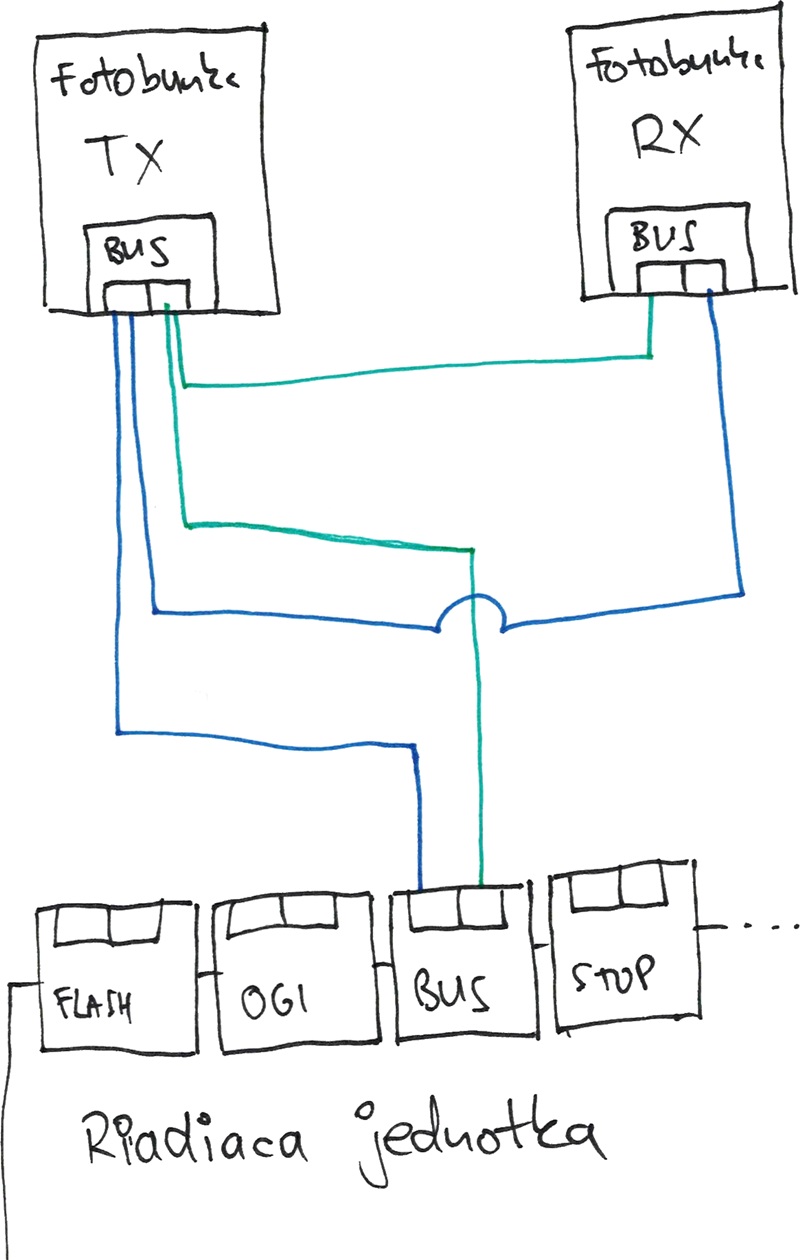

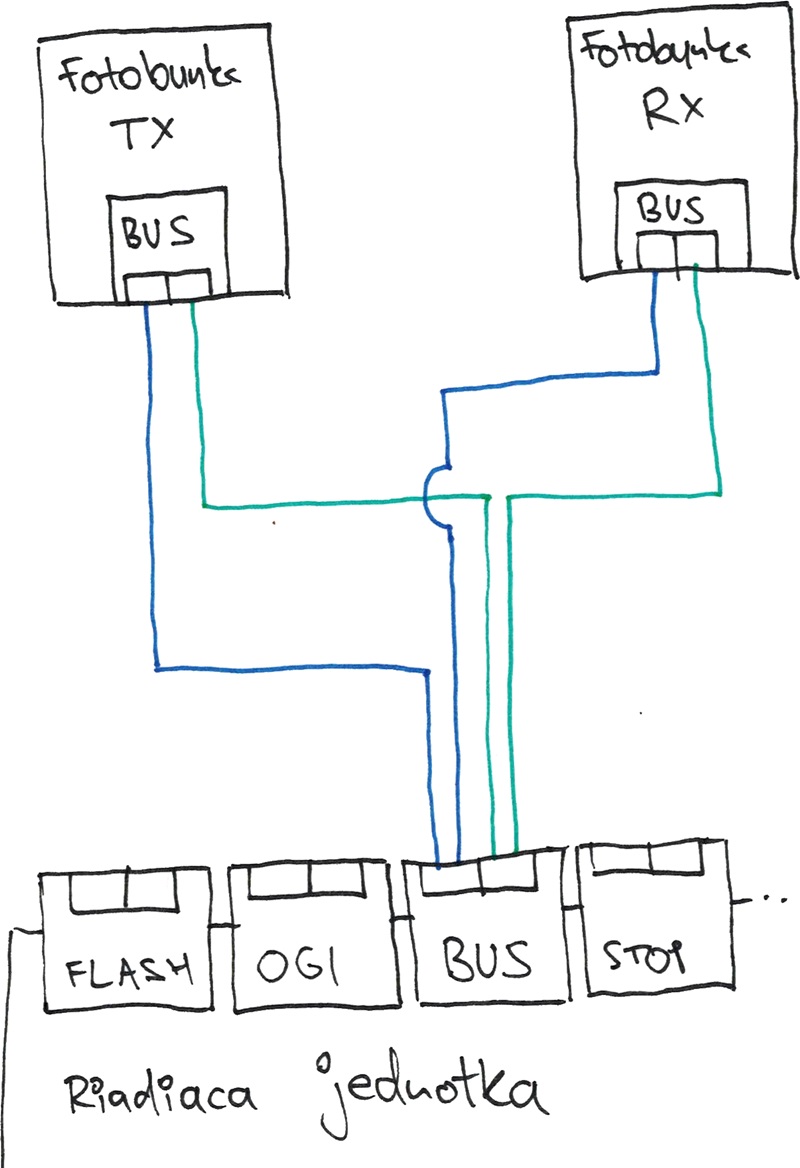

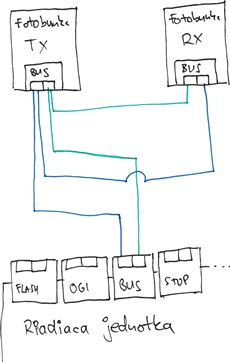

| Abiejų fotoelementų prijungimas prie valdymo bloko | Prijungimas nuo valdymo bloko prie vieno fotoelemento, o iš jo – prie kito |
|---|---|
 |
 |
Fotoelementų prijungimas: vienas laidinis, kitas belaidis
Iš esmės čia naudojami tik NICE FT210B fotoelementai. Vienas fotoelementas dviejų gyslų kabeliu jungiamas nuo valdymo bloko BlueBUS gnybto prie BUS (BlueBUS) gnybto, o kitas maitinamas baterija.
Belaidžių fotoelementų prijungimas
Tiesa ta, kad belaidžių fotoelementų prijungti nereikia, nes jie yra belaidžiai. Jungiamas tik IBW komunikatorius, su kuriuo fotoelementai palaiko belaidį ryšį. Kaip prijungti, skaitykite toliau: NICE IBW įrenginio prijungimas ir programavimas naudojant NICE EPMOW fotoelementus.
