NICE užtvarai ir rampos
Profesionalūs kelio užtvarai iš Italijos gamintojo NICE
Kelio užtvarai yra paprastas ir veiksmingas būdas kontroliuoti įvažiavimą į teritorijas, įmones, įstaigas, automobilių stovėjimo aikšteles ar kitas saugomas vietas ir išvažiavimą iš jų. Todėl užtvaras gali būti naudojamas kaip parkavimo užtvaras, kelio užtvaras, įvažiavimo užtvaras arba saugos užtvaras kartu su stumdomaisiais vartais.
Straipsnyje sužinosite:
Užtvarų privalumai
- Patikimas įrenginys
- Užima mažai vietos, reikia minimalių statybos paruošiamųjų darbų
- Kokybiška konstrukcija, spalva ilgai išlieka nepakitusi
- Galimas ir nerūdijančiojo plieno (INOX) užtvaro korpuso variantas
- Platus valdymo galimybių pasirinkimas
- Galima prijungti atsarginį maitinimo šaltinį, o suderinamuose BAR modeliuose – ir Solemyo saulės energijos maitinimo sistemą
- Paprastas atblokavimas (dingus elektrai)
- Tiksliai parinksime jums tinkamiausią komplektą pagal jūsų situaciją
- Sertifikavimas
Užtvarų skirstymas
NICE užtvarus skirstome į WIDE ir BAR serijas. Rinkdamiesi palyginkite konkretų modelį, reikiamą pravažiavimo plotį, atidarymų skaičių per valandą ir pageidaujamą valdymo būdą.
NICE WIDE tinka įprastam naudojimui ir, priklausomai nuo modelio, atlieka daugiausia 100–300 ciklų per valandą. Juose galima įrengti atsarginę bateriją.
NICE BAR modelių našumas skiriasi. M3BAR tinka labai intensyviam naudojimui ir greitam transporto priemonių praleidimui. M5BAR, M7BAR ir L9BAR našumui įtakos turi ir strėlės ilgis. S-BAR maksimalus našumas – 100 ciklų per valandą, t. y. mažesnis nei WIDE M.
Valdymo blokas ir atsarginė baterija
WIDE paprastai nustatomas įprastam naudojimui. BAR serija turi daugiau pažangių funkcijų. S-Bar turi atskirą valdymo bloką, kuris skiriasi nuo M-Bar ir L-Bar modelių blokų.
| Užtvarų serija | Valdymo bloko nustatymas | Atsarginė baterija |
|---|---|---|
| WIDE S, M, L | WIA20R10: mikrojungikliai ir potenciometrai. | PS324 |
| S-Bar | XBA20R10: mygtukai ir LED indikatorius. | PS124 |
| M-Bar, L-Bar | BCU1R10: ekranas ir vairasvirtė. | PS224 |
S-Bar palaiko ciklų skaičiavimą ir priminimą apie techninę priežiūrą. M-Bar ir L-Bar taip pat leidžia sinchronizuoti du vienas priešais kitą įrengtus užtvarus, veikiant pagrindinio ir pavaldžiojo įrenginio režimu.
Modelių ir maksimalaus ciklų skaičiaus palyginimas
Vieną ciklą sudaro užtvaro atidarymas ir uždarymas. Svarbiausias rodiklis – atidarymų skaičius intensyviausią valandą, o ne paros vidurkis.
| Modelis | Maks. ciklų/val. | Atidarymo laikas |
|---|---|---|
| WIDE S | 100 | nuo 4 s |
| WIDE M | 300 | nuo 3,5 s |
| WIDE L | 200 | nuo 5 s |
| S-BAR | 100 | nuo 4 s |
| M3BAR | 500 | 1,5–4 s |
| M5BAR | 350 | 3–6 s |
| M7BAR | 200 | 6–10 s |
| L-BAR (L9BAR) | 150 | 11–18 s |
Tai gamintojo nurodytos maksimalios vertės esant vardinei apkrovai. Faktinis ciklų dažnis priklauso nuo strėlės, priedų ir nustatymų. S4BAR su apšvietimu XBA4 maksimalus našumas yra 80 ciklų per valandą, o atidarymo laikas – daugiau nei 5 s. Nurodytas ciklų skaičius nereiškia garantuoto aptarnaujamų automobilių skaičiaus.
BlueBUS, atsarginė baterija ir saulės energijos maitinimas
BlueBUS leidžia paprasčiau prijungti suderinamus fotoelementus ir kitus priedus dviem laidais. Jie tiekia maitinimą priedams ir užtikrina jų ryšį. S-BAR, M-Bar ir L-Bar naudoja BlueBUS, o WIDE – įprastus relinius fotoelementus.
Užsakydami fotoelementus atkreipkite dėmesį: WIDE modeliams – reliniai EPM, S-Bar, M-Bar ir L-Bar modeliams – EPMB su BlueBUS.
Atsarginė baterija prijungiama atskirai, ne per BlueBUS. Ji prieinama ir WIDE modeliams. Solemyo saulės energijos maitinimo sistema skirta suderinamiems BAR modeliams; WIDE jos nepalaiko. Konkrečią saulės energijos sistemą rinkitės pagal modelį ir jo valdymo bloką. Valdymas mobiliuoju telefonu yra papildomas, atskirai įsigyjamas sprendimas, priklausantis nuo naudojamo modulio.
Užtvaruose naudojami 24 V varikliai, todėl juos galima naudoti ir beveik nepertraukiamu režimu. Užtvarai turi amperometrinę apsaugą. Kai užtvaro strėlė atsitrenkia į kliūtį, padidėja srovės sąnaudos ir valdymo blokas atpažįsta, kad strėlė atsitrenkė į kliūtį. Aptikus kliūtį, strėlė gali sustoti arba grįžti į atidarytą padėtį (priklausomai nuo nustatymo).
Komplektai su nuolaida
Užtvarus siūlome įsigyti komplektais su nuolaida. Juose, be paties užtvaro ir strėlės, taip pat yra priedų, pavyzdžiui, imtuvas, nuotolinio valdymo pultas, fotoelementai ir įspėjamasis švyturėlis. Komplekte taip pat yra apsauginė guminė juosta strėlei, o dviejų strėlių komplekte taip pat yra jungtis šioms strėlėms.
Komplektus pirmiausia skirstome pagal strėlės ilgį ir užtvaro modelį, kuris pakels šią strėlę. Strėlių ilgiai – 3, 4 ir 5 metrai, tačiau dėl originalios jungties galima sukomplektuoti bendrą ilgį iki 9 metrų.. Patys užtvarai skirstomi pagal galią, strėlės pakėlimo greitį ir ciklų skaičių, kurį jie atlieka per valandą.
Strėlės ilgis ir laisvas pravažiavimo plotis
Strėlės ilgis nėra tas pats, kas laisvas pravažiavimo plotis. Laisvas pravažiavimo plotis – tai laisvas plotis transporto priemonei, kai užtvaras atidarytas. Pirmiausia išmatuokite reikiamą pravažiavimo plotį, tada pagal montavimo brėžinį pasirinkite strėlę ir užtvarą.
| Modelis | Laisvas pravažiavimo plotis pagal instrukciją | Komplekte esanti strėlė (vardinis ilgis) | Siūlomi komplektai |
|---|---|---|---|
| WIDE S | Priklauso nuo montavimo* | 4 m | 4 m komplektas |
| WIDE M | Priklauso nuo montavimo* | 4 m | 4 m komplektas |
| WIDE L | Priklauso nuo montavimo* | 5 / 6 / 7 m | 5 m komplektas 6 m komplektas 7 m komplektas |
| S-BAR | iki 4 m | 4 m | 4 m komplektas |
| M3BAR | 2,32–2,82 m | 3 m | 3 m komplektas |
| M5BAR | 3,17–4,82 m | 4 / 5 m | 4 m komplektas 5 m komplektas |
| M7BAR | 5–7 m | 6 / 7 m | 6 m komplektas 7 m komplektas |
| L-BAR (L9BAR) | 7–9 m | 8 / 9 m | 8 m komplektas 9 m komplektas |
* WIDE atveju nurodytas komplekte esančios strėlės vardinis ilgis, o ne garantuojamas laisvas pravažiavimo plotis. Laisvas pravažiavimo plotis priklauso nuo korpuso montavimo ir strėlės tvirtinimo. M-Bar/L-Bar atveju nurodyti instrukcijoje pateikti M3BAR, M5BAR, M7BAR ir L9BAR diapazonai. Ant strėlės montuojami priedai gali sumažinti naudojamą ilgį.
Pavyzdžiui, strėlė NICE XBA15 fiziškai yra 3 150 mm ilgio. M3BAR instrukcijoje nurodytas ne didesnis kaip 2,82 m laisvas pravažiavimo plotis. Todėl žymėjimas „3 m“ komplekte automatiškai nereiškia 3 m laisvo pravažiavimo pločio.
Jei turite specialių reikalavimų, galime pritaikyti komplektus pagal jūsų pageidavimus.
Mūsų užtvarų ir strėlių asortimentas
Siūlome įsigyti užtvarus ir strėles atskirai, todėl visą komplektą galite susidaryti patys. Tačiau svarbu atkreipti dėmesį į atskirų dalių suderinamumą – mielai jums patarsime. Taip pat teikiame techninę pagalbą.
Be to, mūsų asortimente rasite ir kitų užtvarų priedų, pavyzdžiui, strėlės atrama, atlenkiama atrama, aliumininė užtvara po strėle arba lankstinis sujungimas svirtims žemoms patalpoms.
Žemoms patalpoms: lankstinis sujungimas WIA11 skirtas WIDE M, XBA11 skirtas M3BAR ir M5BAR. Prieš renkantis reikia išmatuoti lubų aukštį. Naudodami atramą ir užtvarą po strėle, patikrinkite, ar jų derinys su strėle leidžiamas ir ar ji tinkamai subalansuota.
Atskira kategorija yra saugumas. Nice užtvaros turi integruotą kliūčių aptikimo funkciją, kai atsitrenkusi į kliūtį svirtis iškart grįžta atgal.
Siekiant didesnio saugumo, užtvaroje taip pat gali būti apsauginiai fotoelementai, apsauginės gumos arba įvairūs įspėjamieji švyturėliai, šviesoforai ir lemputės. Rekomenduojamas priedas – šviesą atspindintys lipdukai, klijuojami tiesiai ant užtvaro svirties. Taip padidinamas pačios svirties matomumas ir išvengiama dažnų susidūrimų su ja.
Išorinį šviesoforą galima prijungti prie WIDE ir BAR užtvarų. Įmontuotas XBA8 viršutiniame dangtyje skirtas M-Bar ir L-Bar užtvaroms. Prijungiant išorinį šviesoforą, pagal valdymo bloką reikia parinkti tinkamą įtampą, galią ir prijungimo būdą.
Stiprus smūgis į užtvaro svirtį gali ją pažeisti. Kai kurių modelių svirtį galima papildyti atlenkiamu laikikliu, kuris smūgio atveju padeda sumažinti užtvaro pažeidimus.
- NICE WIA10 – laikiklis svirčiai atlenkti į šoną skirtas WIDE S ir WIDE M, svirčiai iki 4 m.
- NICE XBA10 – laikiklis svirčiai atlenkti į šoną skirtas M3BAR ir M5BAR, svirčiai iki 4 m.
Tai pasirenkamas priedas. Tai nėra standartinė funkcija, automatiškai atjungianti svirtį kiekviename užtvare.
Populiarus užtvaro priedas yra magnetinis metalo detektorius. Jis gali aptikti metalines automobilio dalis ir tada perduoti užtvarui komandą. Taip galima sukurti visiškai automatizuotą sistemą, kuri atidaro užtvarą aptikusi automobilį, arba automobilių skaitiklį stovėjimo aikštelėje, skaičiuojantį atvykstančius ir išvykstančius automobilius.
Suderinamiems M-Bar ir L-Bar valdymo blokams siūlomi detektoriai LP21 ir LP22 ir indukcinės kilpos įrengimo rinkinys. Pats detektorius aptinka transporto priemonę. Norint skaičiuoti laisvas vietas arba reguliuoti pakaitinį eismą šviesoforais, reikia ir atitinkamo valdymo įtaiso.
Užtvaro valdymo būdai
Užtvaras yra elektroninis įrenginys, dažniausiai valdomas įprastu nuotolinio valdymo pulteliu. Jį bet kada galima įsigyti papildomai ir susieti su užtvaru. Taip pat jį galima lengvai ištrinti iš sistemos. Užtvaro imtuvas gali veikti su šimtais pultelių (pavyzdžiui, imtuvas NICE OXIBD turi 1024 kodų atmintį).
Mūsų asortimente esantys pulteliai ir imtuvai
Įprastam valdymui galite rinktis iš kelių NICE serijų su kintamuoju kodu. Kaip ir „Robus“ pavarų atveju, svarbu, kad pultelis būtų suderinamas su imtuvu ir jo kodavimo sistema.
| Naudojimas | Pultelis ir imtuvas |
|---|---|
| FloR ir Era FloR | FLO2R-S ir FLO2RE: 2 kanalai. FLO4R-S ir FLO4RE: 4 kanalai. |
| Era One | ON2E: 2 kanalai. ON4E: 4 kanalai. ON9E: 9 kanalai. |
| Era INTI | Dviejų kanalų pulteliai šių spalvų: INTI2 juodas, INTI2Y geltonas, INTI2L rožinis, INTI2B mėlynas, INTI2R raudonas, INTI2G žalias. |
| MYGO | MYGO2, MYGO4 arba MYGO8: 2, 4 arba 8 kanalai. |
| Dvikryptis ryšys | ON3EBD + OXIBD |
| Didesnis radijo ryšio veikimo nuotolis | ON3ELR + OXILR. LoRa veikia su OXILR imtuvu. Veikimo nuotolis priklauso nuo aplinkos ir antenos. |
Papildomam išoriniam imtuvui prijungti taip pat galima įsigyti rinkinį INTIKIT su imtuvu ir INTI pulteliais.
Vienodas dažnis ir kintamasis kodas negarantuoja suderinamumo. Jei prie esamo užtvaro norite įsigyti papildomą pultelį, galite atsiųsti mums imtuvo žymėjimą arba nuotrauką.
Taip pat siūlome visas kitas valdymo galimybes – klaviatūros, kortelių skaitytuvai, belaidžiai mygtukai montuojami ant sienos arba prie vartų sargo posto, automatiniai laikmačiai, raktiniai jungikliai arba valdymas mobiliuoju telefonu. Dar vienas Nice užtvarų privalumas – galimybė prijungti kitų gamintojų išorinius įrenginius.
Klaviatūra gali valdyti iki 3 įrenginių. Ji veikia paprastai – tereikia klaviatūra įvesti savo 4–8 skaitmenų kodą.
Kortelių skaitytuvai yra populiarus valdymo būdas. Prie skaitytuvo pridedama bekontaktė kortelė arba raktų pakabukas ir užtvaras atsidaro.
Belaidžiai mygtukai veikia kaip nuotolinio valdymo pulteliai. Mygtukai tinkami montuoti nuolatinėje vietoje, pavyzdžiui, ant sienos šalia šviesos jungiklio.
Jei norite užtvarą atidaryti ir uždaryti tiksliai nustatytu laiku, jums puikiai tiks automatiniai laikmačiai. Jie pagal nustatytą laiką – valandas ir minutes – siunčia komandą užtvarui.
Užtvarui valdyti mobiliuoju telefonu naudojamas GSM modulis arba šiuolaikiniai sprendimai, veikiantys per „Wi-Fi“ modulį. GSM modulis – tai įrenginys, į kurį įdedama įprasta telefono SIM kortelė su atskiru numeriu. Paskambinus šiuo numeriu, GSM modulis siunčia komandą valdymo blokui ir pakelia užtvarą (arba atidaro vartus).
„Wi-Fi“ modulis taip pat yra įrenginys, prijungiamas prie valdymo bloko, kuriam vėliau perduoda komandas. „Wi-Fi“ modulis veikia per mobiliąją programėlę ir internetą, tačiau turi būti jūsų (namų) „Wi-Fi“ tinklo veikimo zonoje.
Užtvaras yra savaime užsiblokuojantis įrenginys – uždarytas jis yra užblokuotas. Praktiškai tai reiškia, kad užtvaro rankomis pastumti nepavyks.. Komplekte yra atrakinimo raktas, kuriuo atlaisvinama pavara, o tada užtvarą galima lengvai pakelti. Ši funkcija naudojama daugiausia dingus elektrai.

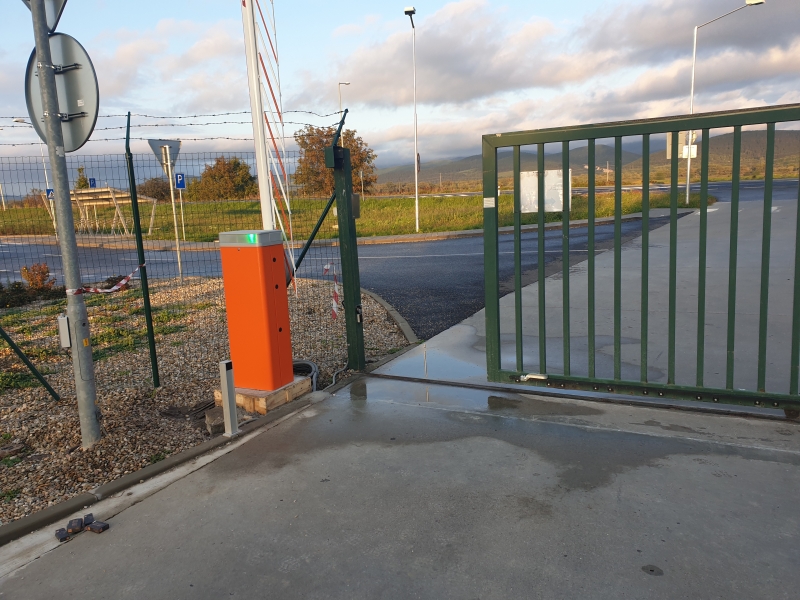

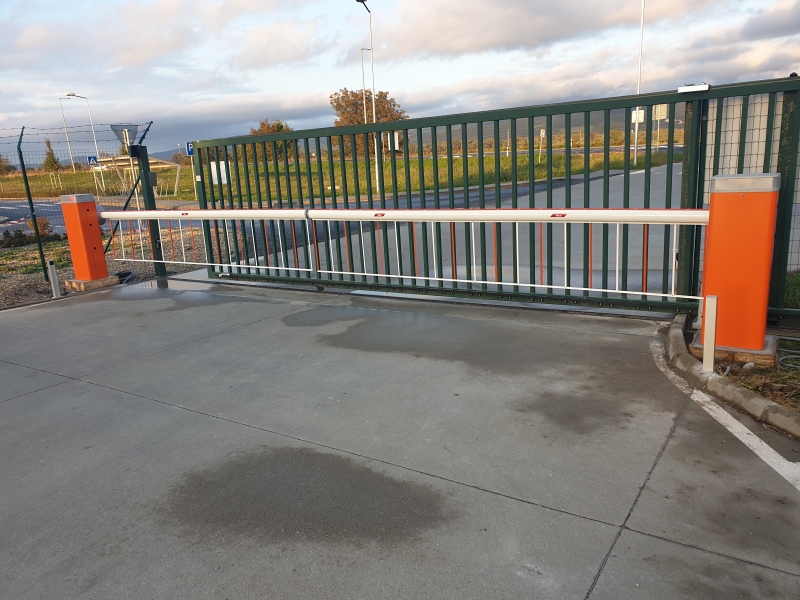

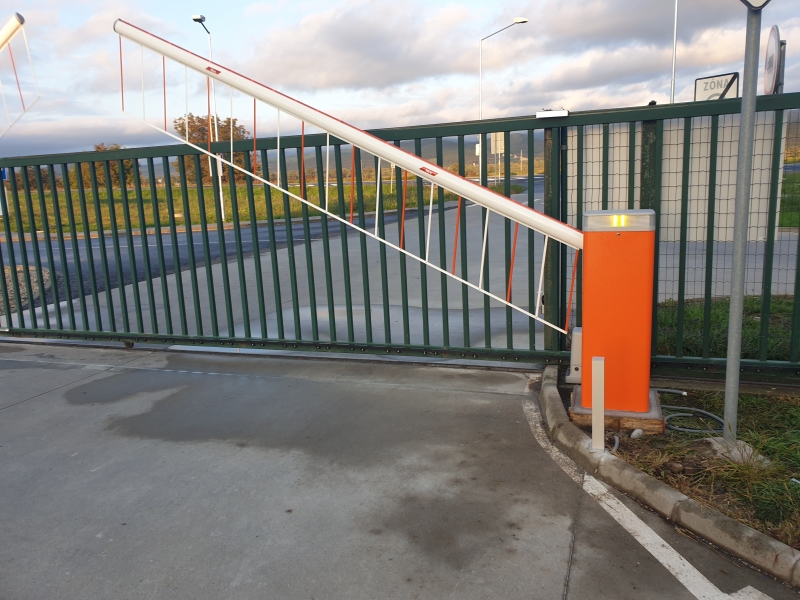

Įgyvendinimo pavyzdys
Kartu su užsakymu gausite išsamią instrukciją su brėžiniais ir schemomis.
„Nice Wide“ užtvaro vaizdo pristatymas
Trumpame „Nice Wide“ užtvaro vaizdo pristatyme galite pamatyti, kaip užtvaras veikia ir iš kokių dalių jis susideda, taip pat parodomos kelios detalės, pavyzdžiui: atrakinimo raktas; apsaugos nuo smūgio funkcija, dėl kurios aptikęs kliūtį užtvaras grįžta atgal; lankstinis sujungimas; galimybė pailginti strėlę ir kita.
Jei turite daugiau klausimų apie užtvarus arba reikia pagalbos renkantis tinkamą įrenginį, susisiekite su mumis el. paštu [email protected]
Užtvarų montavimo paruošiamieji darbai
80 cm, priklausomai nuo vietovės. Kiekvienas užtvaras komplektuojamas su montavimo plokšte iš cinkuoto plieno. Plokštė skirta užtvarui tvirtinti. Atskirų plokščių matmenis rasite produkto aprašyme:
- NICE SIA1 - pamatinė plokštė WIDE S, WIDE M ir S-BAR užtvarams
- NICE SIA2 - pamatinė plokštė NICE WIDE L užtvarui
- NICE XBA16 - pamatinė plokštė M-BAR užtvarui
- NICE XBA17 - pamatinė plokštė L-BAR užtvarui
Montavimo plokštėje yra anga kabeliams įvesti. Šioje vietoje reikia įrengti 220 V elektros prijungimo tašką, geriausia – atskirą 6 A automatinį jungiklį. Rekomenduojame silpnų srovių kabelius tiesti atskirai nuo 220 V maitinimo kabelio.
NICE WIDE užtvarų pamato paruošimas montavimui

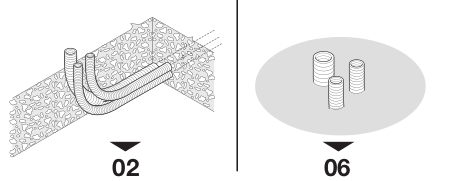

01. Pasirinkite veiksmų seką pagal pamato būklę
Nustatykite, kur bus montuojamas užtvaras ir atskiri sistemos elementai.
- Jei betoninio pamato dar nėra, pradėkite nuo 02 žingsnio.
- Jei betoninis pamatas jau įrengtas, pereikite prie 06 žingsnio.
02. Paruoškite kasimo vietą ir kabelių apsauginius vamzdžius
Iškaskite duobę pamatui ir paruoškite apsauginius vamzdžius elektros kabeliams. Kabelių tipus rasite toliau pateiktoje kabelių lentelėje.
03. Pritvirtinkite inkarus prie montavimo plokštės
Prie montavimo plokštės pritvirtinkite keturis inkarus. Kiekvieną inkarą pritvirtinkite viena veržle virš plokštės, o kita – po ja.
Svarbu: Apatinę veržlę užsukite iki pat sriegio galo.
04. Įbetonuokite montavimo plokštę
Užpildykite duobę betonu ir įstatykite montavimo plokštę su inkarais.
Svarbu: Kol betonas nesukietėjo, gulsčiuku patikrinkite, ar montavimo plokštė yra visiškai horizontali.

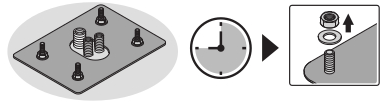

05. Palaukite, kol betonas sukietės
Palaukite, kol betonas sukietės. Gamintojas paprastai nurodo mažiausiai dvi savaites. Tada atsukite keturias viršutines inkarų veržles.

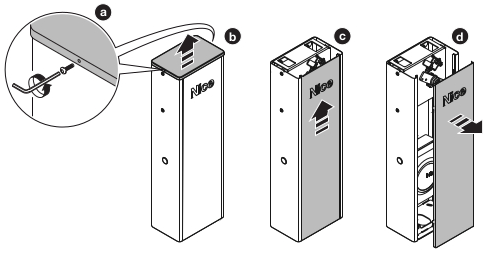

06. Paruoškite ir pritvirtinkite barjero korpusą
- a/b: Atsukite varžtus ir nuimkite viršutinį dangtį.
- c/d: Išimkite korpuso dureles.

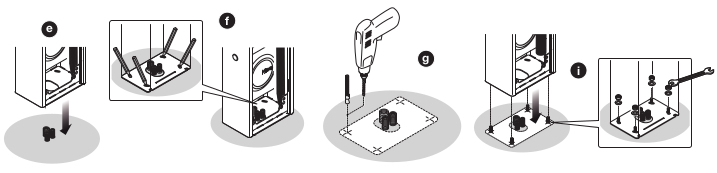

Tvirtinimas prie jau įrengto betoninio pamato: Toliau aprašytas gręžimo būdas skirtas montuoti naudojant plečiamuosius inkarus, o ne montavimo plokštę su jau įbetonuotais inkarais, kaip aprašyta 03–05 veiksmuose.
- e/f: Pastatykite korpusą į vietą ir per montavimo angas pažymėkite tvirtinimo taškus.
- g: Pažymėtose vietose išgręžkite skyles pagrinde.
- h: Įstatykite keturis plečiamuosius inkarus. Į komplektą neįeina.
- i: Pastatykite korpusą ir pritvirtinkite jį veržlėmis bei poveržlėmis. Pasirinkus šį tvirtinimo būdą, veržlės ir poveržlės į komplektą neįeina.

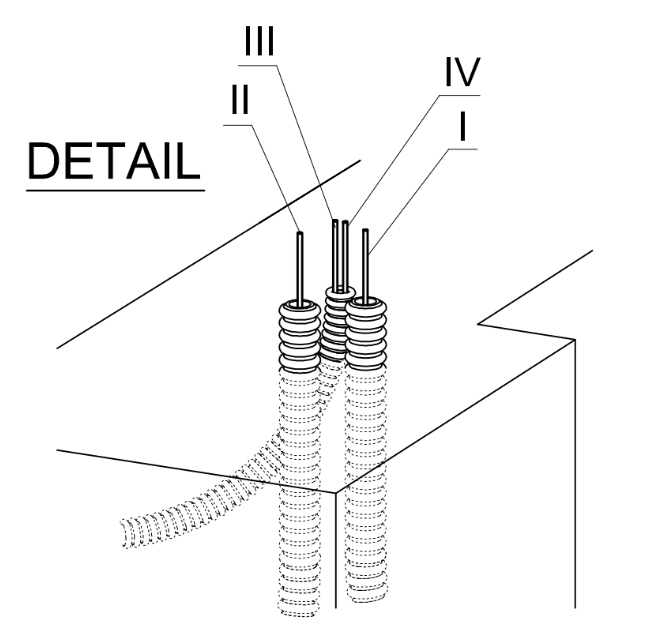

Likusi kabelių instaliacija priklauso nuo pasirinktos įrangos; dažniausias variantas:
| Prijungimas | Nice WIDE | Nice BAR |
|---|---|---|
| I – maitinimas (230 V) | 1 vnt. 3x1,5mm2 | 1 vnt. 3x1,5mm2 |
| II – kairiojo fotoelemento prijungimas | 1 vnt. 2x0,25mm2 | 1 vnt. 2x0,5mm2 |
| III – dešiniojo fotoelemento prijungimas | 1 vnt. 4x0,25mm2 | 1 vnt. 2x0,5mm2 |
| IV – įspėjamosios lempos prijungimas | 1 vnt. 2x0,5mm2 1 vnt. ekranuoto RG58 (arba koaksialinis 50 omų kabelis |
1 vnt. 2x0,5mm2 1 vnt. ekranuoto RG58 (arba koaksialinis 50 omų kabelis |
Užtvarų greitis
Vaizdo įraše galite pamatyti M5-BAR ir L-BAR užtvarų greičio palyginimą.
Padėsime išsirinkti tinkamą sprendimą
Atsiųskite pravažiavimo plotį, apytikslį atidarymų skaičių per valandą ir nurodykite, kaip norėtumėte valdyti užtvarą. Taip pat pravers įvažiavimo nuotrauka arba paprastas brėžinys. Mielai padėsime išsirinkti užtvarą ir tinkamus priedus.
