Produkto aprašymas NICE Moonclever MC424L – valdymo blokas 24 V Wingo serijos varstomųjų vartų pavaroms
Valdymo bloko pakeitimas
Valdymo blokas NICE MC424L nebegaminamas, todėl užsakydami pristatysime jums naujesnę versiją NICE MC424LR10.
NICE Moonclever MC424L yra automatizavimo valdymo blokas vienos varčios, arba dviejų varčių vartų. Pavaros su juo suderinamos turi turėti maitinimą 24Vdc.
Suderinama tik su išvardytomis varstomųjų vartų pavaromis:
Valdymo blokas MC424L apima valdymo bloką MCA2, kuris įmontuotas standartiniame plastikiniame korpuse Moonclever. Turi jungtį, kurios tipas SM skirtą prijungti radijo signalo imtuvą (SMXI, OXI,...) iš nuotolinio valdymo pultų (Flor, Era Flor, Era One, Era Inti,...).
Dėl technologijos 24V jis taip pat tinka NICE Solemyo saulės energijos sistemai, kuri leidžia maitinti įrenginį ir vietovėse, kuriose nėra prieigos prie elektros energijos šaltinio. Taip pat galima valdymo bloką maitinti iš atsarginės baterijos NICE PS124, kuri po elektros tiekimo sutrikimo dar kelias valandas leidžia kelis kartus atidaryti ir uždaryti varstomuosius vartus. Nustačius budėjimo režimą, valdymo bloko su prijungtu radijo signalo imtuvu sąnaudos siekia tik 2 W (maitinant iš baterijos PS124, o maitinant iš „Solemyo“ saulės energijos sistemos – tik 0,1 W).
Diagnostika naudojant diagnostinį LED indikatorių.
Automatiškai įvertinus varčios ilgį nustatomi greitėjimo ir lėtėjimo intervalai atidarant ir uždarant; taip pat galima nustatyti jėgą, greitį, pėsčiųjų praėjimo angą ir kt.; žr. pavaros valdymo bloko programavimas. Viso varčios judėjimo metu aptinkamos kliūtys, taip užtikrinant saugų variklių veikimą.
NICE Moonclever MC424L valdymo blokas tinka Slovakijos klimato sąlygoms ir atitinka visus Europos saugos standartus.
Su NICE Moonclever MC424L valdymo bloku suderinami priedai
Rekomenduojame papildomai įsigyti su valdymo bloku suderinamų pasirenkamų priedų:
| Kas | Kodėl | Tipas |
|---|---|---|
| Švyturėlis | Švyturėlis mirksėdamas signalizuoja apie vartų judėjimą – tinka išvažiavimams, kur prastas matomumas. Jame taip pat įmontuota antena, todėl padidėja nuotolinio valdymo pulto veikimo nuotolis. | – Lucy (LUCY24) – Moonlight (ML24T) |
| Fotoelementai | Uždarant vartus jie aptinka kliūtį ir sustabdo judėjimą – vartai neatsitrenks nei į automobilį, nei į žmones. | |
| Siųstuvas |
Vartams valdyti nuotoliniu būdu. |
- FloR (Flo2R-s, Flo4R-s) |
| Imtuvas | Būtinas vartams valdyti nuotoliniu būdu. | - OXI - SMXI |
| Antena | Geresniam nuotolinio valdymo pultelio veikimo nuotoliui. | - įmontuota švyturėlyje ML24T - vien tik ABFKIT antena, arba ABF |
| Klaviatūra | Jei pamirštumėte nuotolinio valdymo pultelį arba pas jus dažnai atvažiuoja daug transporto priemonių ar žmonių ir nenorite kiekvienam duoti pultelio arba vartų atidaryti rankiniu būdu. | - MOTXR |
NICE Moonclever MC424L valdymo bloko instrukcija
NICE Moonclever MC424L valdymo bloko instrukciją galite atsisiųsti čia:
NICE Moonclever MC424L valdymo bloko instrukcija
NICE Moonclever MC424L valdymo bloko įrengimas
Valdymo bloko įrengimas standartinėje montavimo dėžutėje Moonclever tvirtinamas keturiais varžtais:
 |
 |
| 1. Atsukite plastikinio dangtelio varžtus | 2. Pritvirtinkite valdymo bloko dėžutę keturiais kaiščiais |
|---|

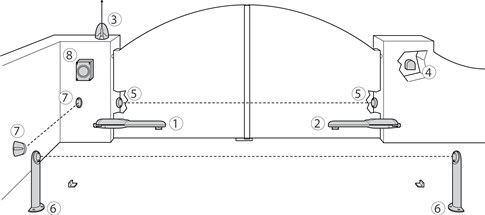

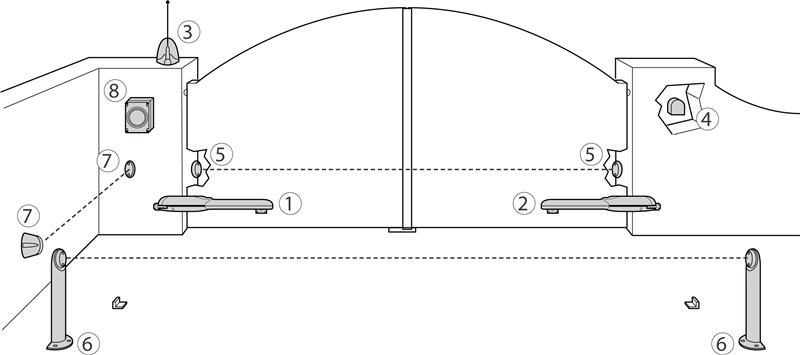

Tipinė (pasirenkama) pavaros valdymo bloko ir priedų prijungimo schema atrodo taip:
Priedų sąrašas
|
|
Pastaba dėl fotodaviklių:
| 5. | FOTO | Fotodavikliai neveikia vartams atsidarant; vartams užsidarant jų spindulio pertraukimas įjungia atvirkštinį judėjimą – vartų atidarymą. |
|---|---|---|
| 6. | FOTO1 | Fotodavikliai sustabdo vartų judėjimą tiek atidarant, tiek uždarant vartus. |
| 7. | FOTO2 | Fotodavikliai neveikia vartams užsidarant; vartams atsidarant jų spindulio pertraukimas įjungia atvirkštinį judėjimą – vartų uždarymą. |
NICE Moonclever MC424L valdymo bloko prijungimas
Prieš prijungdami, atjungdami ar keisdami pavaros prijungimo prie elektros tinklo ar papildomų įrenginių schemą, nepamirškite pavaros atjungti maitinimą – išjungti automatinį jungiklį, ištraukti maitinimo saugiklį, arba atjungti atsarginę bateriją. Palaukite, kol užges visi LED indikatoriai.
...prie elektros tinklo
Kad pavara veiktų įprastai, pakanka prijungti pavaros valdymo bloką prie elektros maitinimo.

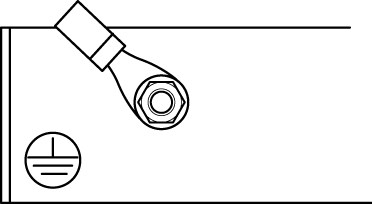

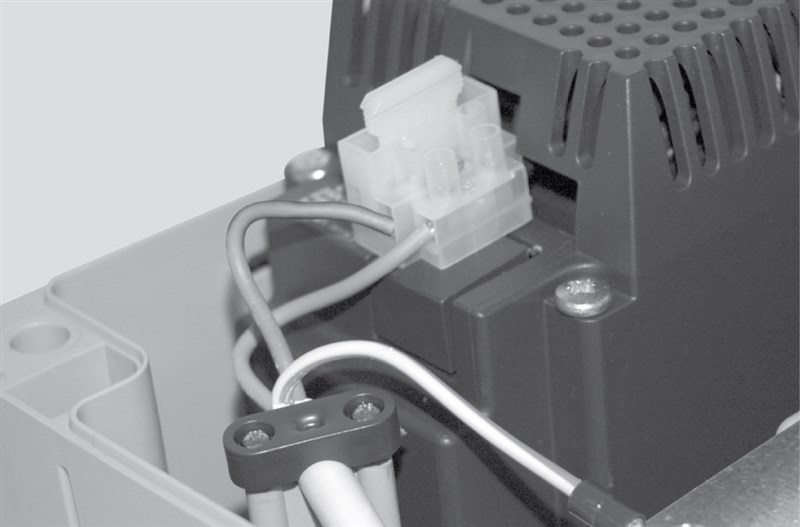

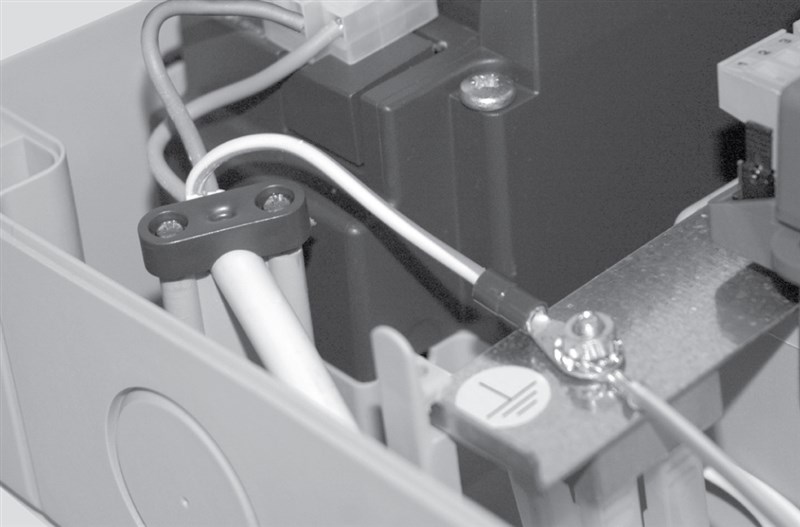

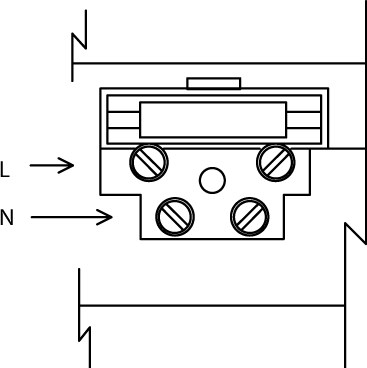

| Fazės (L) ir nulio (N) laidų prijungimas. | Įžeminimo (I) prijungimas. |
|---|---|
|
|
|
|
vaizdas iš viršaus |
vaizdas iš viršaus |

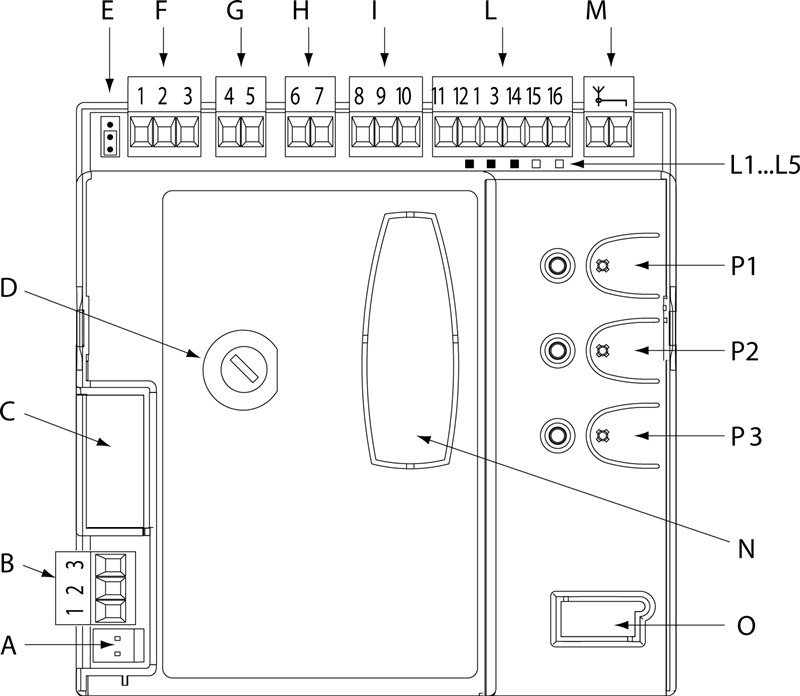

...priedinių įrenginių
Į valdymo bloko gali būti prijungti šie priediniai įrenginiai:
| A. | Jungtis 24 V maitinimo |
|---|---|
| B. | Pirminio variklio M1 prijungimas |
| C. | Jungtis, skirta prijungti NICE PS124 atsarginį akumuliatorių, arba NICE Solemyo saulės energijos sistemą. |
| D. | Valdymo bloko F 500 mA saugiklis |
| E. | Reguliuojamas trumpiklis, skirtas nustatyti pirminį (pirmiausia atidaromą) vartų varčią |
| F. | Antrinio variklio M2 prijungimas (jei neprijungtas, valdymo blokas automatiškai nustato, kad vartai yra vienvėriai) |
| G. | Išėjimas švyturėlis |
| H. | Išėjimas vartų būsenos indikatoriui, arba elektrinei spynai (atsižvelgiant į nustatymą skiltyje programavimas) |
| I. | 24 V DC maitinimas priedams, Budėjimo režimas ir FOTOTESTAS |
| L. | Prijungtų įrenginių, fotoelementų, mygtukų ir kt. įėjimai. |
| L1...L5. | Programavimo šviesos diodai |
| M. | Antenos įėjimas (pvz., ABF, ABFKIT, arba įmontuota švyturėlyje ML24T) |
| N. | Jungtis NICE SM skirta radijo signalo (pvz., SMXI, OXI) |
| O | Diagnostikos ir programavimo jungtis (skirta profesionaliam naudojimui) |
| P1, P2, P3 | Programavimo mygtukai ir šviesos diodai |
Standartinės prijungimo schemos:
Valdymo bloko gnybtų juostų laidus galima prijungti trimis pagrindiniais būdais:
| Su budėjimo režimu | Be budėjimo režimo | |
|---|---|---|
| Be FOTOTESTO | Su FOTOTESTU | |
 |
 |
 |
| Praėjus minutei po paskutinio manevro, valdymo blokas persijungia į energiją taupantį režimą ir išjungia visus įėjimus bei išėjimus. Aktyvintą budėjimo režimą rodo OK šviesos diodas (P1 šviesos diodas), kuris mirksi lėčiau (kartą per 4 sekundes) nei įprastai (kartą per sekundę). Budėjimo režimas būtinas jungiant su NICE Solemyo saulės energijos sistema, taip pat prijungus NICE PS124 atsarginį akumuliatorių. | Prijungimas be budėjimo režimo ir be FOTOTESTO. Įrenginys naudoja įprastą energijos kiekį, o manevras prasideda net ir sugedus kuriam nors apsauginiam fotoelementui. | FOTOTESTAS prieš manevro pradžią patikrina, ar tinkamai veikia FOTO, FOTO1 ir FOTO2 fotoelementai (t. y. kiekvienas fotoelementas maitinamas atskirai). Jei kuris nors fotoelementas veikia netinkamai, manevras nepradedamas. Jei kuris nors fotoelementas nenaudojamas, gnybtas turi būti sujungtas su įėjimu Nr. 8 (bendrasis įėjimas). |
Prijungimas su budėjimo režimu yra standartinis; jo atsisakoma tik jungiant su FOTOTESTU. Taigi galima prijungti budėjimo režimą, FOTOTESTĄ arba nenaudoti nei vieno iš jų.
Laidų prijungimas prie atskirų gnybtų
NICE MCA2 plokštė valdymo bloko NICE Moonclever MC424L turi šiuos priedinių įrenginių įėjimus ir išėjimus:
| Įėjimas | Paskirtis | Aprašymas | Kabelio tipas |
|---|---|---|---|
| L-N-I | Maitinimas | Pagrindinis elektros maitinimo įvadas. | 3×1,5mm2 |
| 1–3 | Variklis M1 | Maitinimas pirminio variklio M1. | 3×1,5mm2 |
| 1-3 | Variklis M2 | Maitinimas antrinio variklio M2 (jei jis nebus prijungtas, valdymo blokas automatiškai nustatys, kad vartai yra vienos varčios). | 3×1,5mm2 |
| 4-5 | Švyturėlis | Išėjimas vienam įspėjamajam švyturėliui NICE LUCY24 (arba NICE ML24T) su viena 24V 25W lempute. | 2×1mm2 |
| 6-7 | Vartų indikatorius S.C.A., arba elektrinė spyna |
Prijungimas prie atidarytų vartų indikatoriaus S.C.A. 24 Vdc, maksimali galia 5W arba elektrinė spyna 12Vac, maksimali įtampa 25VA. |
S.C.A.: 2×0,5mm2 Elektrinė spyna: 2×1mm2 |
| 8 |
+24 Vdc (pliusas +) |
Du tarpusavyje nesuderinami naudojimo būdai: Jei nenaudojamas nei budėjimo režimas, nei FOTOTESTAS, šis įėjimas nenaudojamas; vietoj jo naudojamas įėjimas Nr. 11. |
1×0,5mm2 |
| 9 | 0 Vdc (minusas -) |
0 Vdc (minuso) maitinimas priedams | 1×0,5mm2 |
| 10 |
24 Vdc (pliusas +) |
Naudojamas priedų maitinimas (24 Vdc, maks. 200mA), be budėjimo režimo. Jei naudojamas budėjimo režimas, šis įėjimas nenaudojamas; vietoj jo naudojamas įėjimas Nr. 8. +24 Vdc maitinimas, maks. 100mA, fotoelementų RX (imtuvo), kai naudojamas FOTOTESTAS; jei FOTOTESTAS nenaudojamas, iš šio išėjimo maitinami visi fotoelementai. |
1×0,5mm2 |
| 11 | Bendrasis įėjimas | Bendrasis priedų įėjimas (+24 Vdc), naudojamas, kai budėjimo režimas išjungtas. | 1×0,5mm2 |
| 12 | STOP |
Įėjimas įrenginiams, kurie sustabdo vartų judėjimą. Galima prijungti šiuos įrenginius:
|
1×0,5mm2 |
| 13 | FOTO | Įėjimas saugos įrenginiams, pvz., fotobangos, slėgio juostos. Pertraukimas manevro metu sukelia atvirkštinį judėjimą arba sustabdo vartų varčią. Čia jungiami normaliai uždari įrenginiai. | 1×0,5mm2 |
| 14 | FOTO1 | Įėjimas saugos įrenginiams, pvz., fotoelementai, slėgio juostos. Pertraukimas manevro metu sukelia atvirkštinį judėjimą arba sustabdo vartų varčią. Čia jungiami normaliai uždari įrenginiai. | 1×0,5mm2 |
| 15 | Žingsninis valdymas | Įėjimas įrenginiams, kurie valdo vartų judėjimą žingsniais (žr. Vartų judėjimo žingsninis valdymas). Galima prijungti normaliai atvirus įrenginius (NO). | 1×0,5mm2 |
| 16 | AUX | Pagalbinis įėjimas. | 1×0,5mm2 |
| 17-18 | Antena | radijo imtuvo antenos įvestis. Antena paprastai būna įmontuota į įspėjamąją lempą, pvz., NICE ML24T, arba galima įrengti atskirą išorinę anteną NICE ABFKIT. | Ekranuotas koaksialinis kabelis: RG58 |
Raktinio jungiklio prijungimas
Valdymo blokas NICE Moonclever MC424L yra suderinamas su visais raktiniais jungikliais iš mūsų asortimento. Prijungti galima bent dviem įprastais būdais:
| STOP ir žingsninis valdymas | Žingsninis valdymas ir pagalbinė įvestis |
|---|---|
 |
 |
| Pasukus raktą į kairę, vartų judėjimas iškart sustabdomas. Pasukus į dešinę, žingsniais valdomas vartų judėjimas. Pastaba: jei norite įjungti budėjimo režimą, prijunkite ALT prie gnybto Nr. 8 vietoj gnybto Nr. 11. |
Pasukus į kairę, vykdoma komanda, užprogramuota į pagalbinę įvestį (dalinai atverti vieną vartų varčią, dalinai atverti abi vartų varčias, atidaryti, uždaryti, vykdymas FOTO2). Pasukus į dešinę, žingsniais valdomas vartų judėjimas. |
STOP įvesties prijungimas
Valdymo blokas NICE Moonclever MC424L gali būti nustatytas taip, kad STOP įvestis veiktų vienu iš dviejų būdų:
- Įprastai uždaryti kontaktai (NC) – įrenginiai, kurių kontaktui atsivėrus valdymo blokas gauna komandą sustabdyti vartus
- Įrenginiai su pastovia 8,2k? varža (pvz., slėginės saugos briaunos) – valdymo blokas stebi varžą, o jai nukrypus nuo nustatytos vertės sustabdo vartų judėjimą. Taip galima derinti įprastai uždarytus kontaktus (NC), įprastai atvirus kontaktus (NO) ir įrenginius su pastovia 8,2k? varža (pvz., slėgines saugos briaunas) pagal toliau pateiktą lentelę:
|
|
Pirmojo įrenginio tipas | |||
| NO | NC | 8,2k? | ||
|---|---|---|---|---|
| Tipas antrojo įrenginio |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2k? | |
|
 |
|
S.C.A. įvesties prijungimas – vartų atidarymo indikatorius arba elektrinė spyna
Šiai įvesčiai galima užprogramuoti du veikimo režimus:
| 1. Vartų atidarymo indikatorius | 2. Elektrinė spyna |
|---|---|
 |
 |
| Prie S.C.A. įvesties prijungta lemputė vartams atsidarant mirksi lėtai, o užsidarant – greitai. Kai vartai atidaryti, lemputė šviečia; kai vartai uždaryti, ji nešviečia. Veikimą galima nustatyti. | Be to, kaskart atidarant vartus, tris sekundes į elektrinę spyną siunčiamas atrakinimo signalas. |
Valdymo bloko saugikliai
Ruošiama.
Pavaros fotoelementai
Ruošiama.
Pavarų radijo signalo imtuvas
 |
NICE Moonclever MC424L valdymo blokas tiekiamas su NICE MCA2 valdymo bloku, kuriame yra SM jungtis išoriniam radijo imtuvui prijungti (pvz., NICE OXI, NICE SMXI). Šis imtuvas būtinas nuotolinio valdymo pultų siunčiamoms komandoms priimti iš nuotolinio valdymo pultų, todėl jis būtinas norint nuotoliniu būdu valdyti stumdomuosius vartus nuotolinio valdymo pultu. |
Valdymo bloko paleidimas
Po prijungus valdymo bloką prie elektros tinklo, visos LED lemputės turėtų trumpai, kelias sekundes, mirksėti, o tada turėtų būti pasiekta tokia būsena:
- Įtampa apie 30 Vdc (naudojant atsarginį akumuliatorių 24 Vdc) į įėjimus 9-10.
- LED lemputė P1 mirksi vienos sekundės intervalais. Jei pasikeitė įėjimų būsena, lemputė du kartus iš eilės greitai sumirksės.
- Įprastai uždarytų kontaktų (NC) LED lemputės švies, o įprastai atvirų kontaktų lemputės bus išjungtos, žr. paveikslėlį:
Lemputės švies pagal šią lentelę:
Įėjimas Įėjimo tipas LED būsena STOP STOP NC L1 šviečia Pastovioji varža 8,2k? L1 šviečia FOTO NC L2 šviečia FOTO1 NC L3 šviečia Žingsninis valdymas NO L4 nešviečia AUX NO - Dalinis atidarymas I. L5 nešviečia NO - Dalinis atidarymas II. L5 nešviečia NO - Atidaryti L5 nešviečia NO - Uždaryti L5 nešviečia NC - Suaktyvinta FOTO2 L5 šviečia - Atskiros LED lemputės turėtų įsijungti ir išsijungti pagal prie jų prijungtų įrenginių būsenos pokyčius
- Paspaudus mygtuką P2 abu varikliai turėtų trumpai atidaryti vartus; pirmiausia pajudės pagrindinė varčia. Sustabdykite manevrą dar kartą paspausdami mygtuką P2. Jei varčios nepradeda atsidaryti, o lieka stovėti arba pradeda užsidaryti, reikia sukeisti variklių poliškumą. Jei pirmiausia pajuda antrinė varčia, nustatykite trumpiklį, kaip parodyta paveikslėlyje:
Pagrindinės varčios variklis M2 Pagrindinės varčios variklis M1
Vartų varčios judėjimo aptikimas
Kad vartai tinkamai veiktų (ypač apskaičiuojant įsibėgėjimo ir stabdymo atkarpas bei dalinio atidarymo padėtį), valdymo blokas turi pats nustatyti vartų varčių atidarymo trajektorijos ilgį. Šios procedūros metu pavaros judina vartus nuo vieno mechaninio ribotuvo iki kito ir nustato vartų atidarymo intervalo ilgį.
Pastaba: Jei vartų varčios judėjimo aptikimo procedūrą jau atlikote, prieš ją kartodami turite ištrinti valdymo bloko atmintį.
Prieš pradėdami vartų varčių judėjimo aptikimo procedūrą patikrinkite, ar prie įėjimų prijungti įrenginiai STOP, FOTO ir FOTO1 veikia tinkamai ir yra teisingai prijungti. Jei kurios nors iš jų suveiktų aptikimo metu, procedūrą reikėtų atlikti iš naujo. Idealiu atveju vartų varčios turėtų būti maždaug pusiau atidarytos. Tai galite padaryti atblokavę pavaras, rankiniu būdu pastūmę varčias į pusiau atidarytą padėtį ir vėl jas užblokavę. Užblokavę variklį, visada ranka šiek tiek pajudinkite varčią, kad variklis užsikabintų. Tačiau iš esmės nesvarbu, kokioje padėtyje varčios yra prieš aptikimo procedūrą.
Varčių judėjimo aptikimo procedūra vyksta automatiškai ir tokia tvarka:
- Paspauskite mygtuką P2
- Abi varčios šiek tiek atsidaro
- Antrinė (apatinė) varčia užsidaro
- Pagrindinė (viršutinė) varčia užsidaro
- Pagrindinė (viršutinė) varčia atsidaro
- Praėjus užprogramuotam antrinio variklio delsos laikui antrinė (apatinė) varčia pradeda atsidaryti. Jei delsa netinkama, paspauskite mygtuką P2 ir nustatykite tinkamą delsos laiką
- Valdymo blokas nustato, kiek laiko reikia vartams visiškai atsidaryti (t. y. kol jie pasiekia mechaninius ribotuvus)
- Abi varčios visiškai užsidaro. Varčios pradeda užsidaryti skirtingu metu, kad užsidarydamos nesitrintų viena į kitą
- Valdymo blokas išsaugo išmatuotas vertes ir procedūra yra BAIGTA.
Visi pirmiau išvardyti etapai turi vykti vienas po kito be jūsų įsikišimo. Jei kuris nors etapas vyksta netinkamai, sustabdykite jį paspausdami mygtuką P1 ir, jei reikia, pakoreguokite nustatymus ir pakartokite procedūrą.
Pavaros valdymo bloko programavimas
Valdymo blokas MC424L leidžia užprogramuoti kelias funkcijas: įjungti arba išjungti funkciją programuojant I lygmenįarba nustatyti iš anksto apibrėžtą parametrą programuojant II lygmenį.
Iš pirmo žvilgsnio programavimas gali atrodyti kiek painus ir nesuprantamas, tačiau perpratus du pagrindinius principus, meniu greitai susigaudysite, šiek tiek pasitelkę vaizduotę.
Iš esmės reikia suprasti, kad programuojama trimis mygtukais (P1, P2 ir P3) bei atitinkamomis LED lemputėmis (P1, P2 ir P3) ir indikacinėmis LED lemputėmis L1, L2, L3, L4 ir L5.
Atskirų mygtukų funkcijos ir LED lempučių signalai priklauso nuo programavimo lygmens, kuriame esate.
Valdymo blokas MCA2 turi tris mygtukus pavarai valdyti ir programuoti:
 |
Mygtukas |
|---|---|
| P1 | |
| P2 | |
| P3 |
Valdymo blokas leidžia užprogramuoti 1 tiesioginę funkciją ir 10 įjungiamų ir išjungiamų funkcijų ir 5 reguliuojamų funkcijų (iš jų pagalbiniame AUX įėjime yra dar 5 įjungiamų ir išjungiamų funkcijų):
Tiesioginė funkcija
Tiesioginė funkcija yra viena tai vartų judėjimo greitis, kurį įprastai eksploatuojant (t. y. ne programavimo režimu) galima perjungti paspaudus mygtuką P3:
| Funkcija | Įjungta (P3 diodas šviečia) | Išjungta (P3 diodas nešviečia) |
|---|---|---|
| Judėjimo greitis | didelis greitis (nustatytas pagal numatytuosius nustatymus) | mažas greitis |
Įjungiamos funkcijos
Yra 10 įjungiamų funkcijų, jos nustatomos I lygio programavimo režimu. (numatytosios reikšmės paryškintos pusjuodžiu šriftu):
| Funkcija | Įjungta (diodas šviečia) | Išjungta (diodas nešviečia) |
|---|---|---|
| Automatinis uždarymas | Pasibaigus nustatytai pauzės trukmei vartai pradeda užsidaryti automatiškai. | Vartai juda tik gavus komandą nuotolinio valdymo pulteliu, raktiniu jungikliu, mygtuku ir pan. |
| Daugiabučio režimas | Ši funkcija naudinga, kai pavarą valdo keli naudotojai, kurių komandos gali prieštarauti viena kitai: vienas pradeda atidaryti vartus, kitas taip pat siunčia atidarymo komandą, tačiau vartams jau atsidarant jie pradeda užsidaryti ir pan. Todėl po pirmosios atidarymo komandos visos kitos komandos ignoruojamos, kol vartai atsidaro. | Vartai valdomi žingsniniu režimu: Atidaryti > Sustabdyti > Uždaryti > Sustabdyti > Atidaryti |
| Išankstinis mirksėjimas | Įspėjamoji lempa mirksi 3 sekundes, tik tada vartai pradeda judėti. | Vartai pradeda judėti iškart, tuo pat metu pradeda mirksėti ir įspėjamoji lempa. |
| Uždarymas, kai fotodavikliai vėl veikia | Ši funkcija naudinga tik tada, jei nustatytas automatinis uždarymas. Kai pravažiuojama pro fotodaviklius (t. y. fotodaviklių spindulys nutraukiamas ir vėl atkuriamas), vartai pradeda užsidaryti jau po 4 sekundžių, pavyzdžiui, išvažiavus transporto priemonei. | Vartai pradeda užsidaryti tik pasibaigus nustatytai pauzės trukmei iki automatinio uždarymo. |
| Antrojo vartų skydo uždelsimas | Nustatoma, ar antrasis vartų skydas pradės judėti su uždelsimu. Tai naudinga, jei judėdamas vienas skydas gali kliudyti kitą. Taip pat, jei naudojama elektromechaninė spyna. Uždelsimą galima nustatyti procentais II lygio programavimo režimu. | Abu vartų skydai pradeda judėti vienu metu. |
| Budėjimo režimas / fototestas |
Suaktyvina išvestį gnybte Nr. 8: Įjungtas budėjimo režimas, arba įjungtas fototestas. Vienu metu gali būti aktyvi tik viena funkcija. Kuri funkcija bus naudojama, nustatoma pagal pasirinktą tinkamą prijungimo schemą. |
Išjungia išvestį gnybte Nr. 8: Išjungtas budėjimo režimas ir išjungtas fototestas. |
| Atidarytų vartų indikatorius / elektromechaninė spyna | Išvestis 6–7 gnybtuose veiks kaip elektromechaninė spyna, t. y. atidarant vartus ši spyna bus atleidžiama pirmąsias tris sekundes. | Išvestis 6–7 gnybtuose veiks kaip atidarytų vartų indikatorius. Mirksėjimo būdą galima nustatyti; žr. I lygio programavimo režimo aprašymą. Atidarytų vartų indikatoriaus mirksėjimo intensyvumo reguliavimas |
| Varžinis STOP įėjimas | Sujungimas tarp bendrojo įėjimo ir STOP įėjimo bus nustatytas 8,2 kΩ pastovusis varžos dydis? (±25 %), pavyzdžiui, saugos slėgio juostoms. Daugiau informacijos žr. STOP įėjimas. | Prie STOP įėjimo galima prijungti normaliai uždarytus (NC) įtaisus, kurie atidarius grandinę iš karto sustabdo vartų judėjimą. |
| Sunkūs vartai | Pavaros vartus laikys sunkiais, todėl valdymo blokas atitinkamai pakoreguos judėjimo įsibėgėjimą ir lėtėjimą. | Valdymo blokas vartus laikys lengvais. |
| Atidarytų vartų indikatoriaus mirksėjimo intensyvumo reguliavimas | Lemputė, prijungta prie S.C.A. įėjimo atidarant vartus mirksi netolygiai: kuo vartai arčiau visiško atidarymo, tuo greičiau mirksi, o kuo arčiau uždarymo, tuo lėčiau. | Lemputė, prijungta prie įvestis S.C.A. atidarant vartus mirksi lėtai, o uždarant – greitai. Kai vartai atidaryti, lemputė šviečia, o kai vartai uždaryti – nešviečia. |
Reguliuojamos funkcijos
Yra 5 reguliuojamos funkcijos (numatytosios reikšmės paryškintos):
| L1 šviečia | L2 šviečia | L3 šviečia | L4 šviečia | L5 šviečia | nė viena nešviečia |
|---|---|---|---|---|---|
| Pauzės trukmė – Nustato, po kiek laiko nuo atidarymo vartai turi užsidaryti. Veikia tik įjungus automatinį uždarymą. | |||||
| 5 sekundės | 10 sekundžių | 20 sekundžių | 40 sekundžių | 80 sekundžių | – |
| Pagalbinė AUX įvestis – Įjungia arba išjungia dar 5 funkcijas. | |||||
| Dalinis atidarymas I – atidaro tik visą pagrindinį vartų segmentą | Dalinis atidarymas II – atidaro abu vartų segmentus iki pusės | Tik atidarymas – komandos vykdomos tokia seka: Atidaryti > Sustabdyti > Atidaryti | Tik uždarymas – komandos vykdomos tokia seka: Uždaryti > Sustabdyti > Uždaryti | FOTO2 fotodavikliai – įjungia FOTO2 fotodaviklių funkciją FOTO2 | AUX įvestis (gnybtas Nr. 16) nenaudojama |
| Variklio atjungimas uždarius – Pasiekęs galinę uždarymo atramą, variklis dar šiek tiek spaudžia, kad vartai visiškai užsidarytų. Ši funkcija nustato atbulinės eigos trukmę, kad variklis nespaustų vartų segmentų ir jiems esant uždarytiems. | |||||
| neatjungti | 0,3 sekundės | 0,7 sekundės | 1,3 sekundės | 2 sekundės | – |
| Variklio galia – Varikliai reaguoja į trintį, vėją ir elektros tinklo įtampos svyravimus. Todėl dėl šių padidėjusių verčių jie gali aptikti kliūtį, net jei jos nėra. Nustačius didesnę galią, ši rizika pašalinama. | |||||
| Maža galia | Mažesnė galia | Vidutinė galia | Didesnė galia | Didelė galia | Didžiausia galia |
| Antrojo vartų segmento uždelsimas – Nustato procentinį antrojo vartų segmento uždelsimą. Procentai skaičiuojami nuo įprasto segmento nuvažiuojamo kelio. | |||||
| 5% | 10% | 20% | 30% | 40% | – |
I lygio programavimas.
Valdymo blokas turi veikti įprastu režimu. Tai patikrinsite įsitikinę, kad P1 LED lėtai mirksi ir P3 LED nešviečia.
Į I lygio programavimo režimą pateksite paspaudę ir palaikę P1+P2 mygtukus 3 sekundes, kol sumirksės visi LED. LED P1 nustos mirksėti ir pradės šviesti. Puiku, dabar esate I lygio programavimo režime. „I ekrane". Norėdami pereiti į „II ekraną“, paspauskite mygtuką P3 ; taip pat grįšite į „I ekraną". Esamą „ekraną“ nustatysite pagal LED indikatoriaus P3būseną, žr. lentelę.
| I ekranas | ||||
|---|---|---|---|---|
| P1 LED šviečia, P3 LED nešviečia | ||||
| L1 | L2 | L3 | L4 | L5 |
| Automatinis uždarymas | Bendrija | Išankstinis mirksėjimas | Uždaryti nutraukus fotodaviklių spindulį | Antrojo vartų segmento uždelsimas |
| II ekranas | ||||
| P1 LED šviečia, taip pat šviečia P3 LED | ||||
| L1 | L2 | L3 | L4 | L5 |
| Budėjimo režimas / fototestas | Atidarytų vartų indikatorius / elektrinė spyna | Varžinis STOP įėjimas | Sunkūs vartai | Atidarytų vartų indikatoriaus mirksėjimo dažnio nustatymas |
Paspaudę P1 mygtuką pereisite per LED indikatorius į dešinę. Pasiekę penktąjį indikatorių L5, ciklas prasidės iš naujo nuo pirmojo indikatoriaus L1, t. y. tarsi cikliškai perjungiate pasirinkimus. Šiuo metu šviečiantis šviesos diodas pradės mirksėti. Jei mirksėjimas trumpas, funkcija neaktyvi, jei mirksėjimas ilgesnis funkcija aktyvi. Trumpas ir ilgesnis mirksėjimas perjungiamas vieną kartą paspaudus mygtuką P2.
Kai nustatysite visas reikšmes pagal pageidaujamą mirksėjimą (taigi ir funkcijos įjungimą arba išjungimą), paspaudę ir palaikę mygtukus P1+P2 3 sekundes, išsaugosite programavimą ir grįšite į įprastą režimą.
Arba, jei viskas tinka ir nieko nenorite keisti, grįžtate iš II lygio programavimo, arba tiesiog norite baigti programavimą neišsaugodami pakeitimų, tiesiog paspauskite ir palaikykite mygtuką P1 3 sekundes.
Taip pat galite pereiti į II lygio programavimą. paspaudę ir palaikę mygtuką P2 3 sekundes. Tačiau pirmiausia turite pasirinkti funkciją, kurios parametrą norite pakeisti.
II lygio programavimas.
Būtina sąlyga – valdymo blokas turi būti I lygio programavimo režime „I ekrane“, tai patikrinsite pagal tai, kad šviesos diodas P1 šviečia o šviesos diodas P3 nešviečia.
Pasirinkite funkciją, kurią norite keisti:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Pauzės trukmė | Pagalbinė AUX įvestis | Variklio atjungimas uždarius | Variklio galia | Antrojo vartų segmento uždelsimas |
Pasirinkite norimą šviesos diodą kelis kartus trumpai paspausdami mygtuką P1, panašiai kaip I lygio programavime. Į II lygio programavimo režimą pateksite paspaudę ir palaikę mygtuką P2 3 sekundes. Šviesos diodas P1 nustos šviesti ir pradės greitai mirksėti. Puiku, dabar esate II lygio programavimo režime.
Kelis kartus trumpai paspausdami mygtuką P2 pasirinkite norimą parametro reikšmę, tada vieną kartą paspauskite mygtuką P1 kad grįžtumėte į I lygio programavimo režimą.
Kad išsaugotumėte pakeitimus, dar turite paspausti ir palaikyti mygtukus P1+P2 3 sekundes (I lygio programavimo režime).).
Jei norite išeiti neišsaugoję pakeitimų, paspauskite ir palaikykite 3 sekundes tik mygtuką P1.
Ne taip jau sudėtinga, tiesa? Svarbiausia suprasti, kad nors matote 5 šviesos diodus ir 3 mygtukus, pagal diodų signalus P1 ir P2 galite nustatyti, kuriame etape esate. Galbūt padės galimų būsenų lentelė:
| Šviesos diodas P1 | ||||
|---|---|---|---|---|
| Šviečia | Mirksi | Greitai mirksi | ||
| Šviesos diodas P3 |
Nešviečia | I lygio programavimas. "I ekranas" |
Įprastas režimas |
II lygio programavimas. |
| Šviečia |
I lygio programavimas. |
- | - | |
Kad būtų aiškiau, pateikiame visą programavimo schemą (spustelėkite, kad atidarytumėte viso dydžio vaizdą):
Jei kyla klausimų, drąsiai kreipkitės į mūsų techninę pagalbą dėl NICE pavarų.
Papildomų išorinių įrenginių prijungimas prie pavaros
|
Jei prie pavaros reikia prijungti papildomų įrenginių, kuriems reikalingas išorinis maitinimas (pvz., indikacinį apšvietimą, raktinis jungiklis, kortelių skaitytuvai, ir kt.), prijunkite įrenginį, kaip nurodyta šalia. Tiekiama įtampa yra 30 Vdc nuo −30 % iki +50 % (naudojant atsarginį akumuliatorių 24 Vdc) esant maksimaliai 200 mA srovei. |
||||||||||||
Specialiosios valdymo bloko funkcijos
Atminties ištrynimas
- Atjunkite valdymo bloką nuo elektros tinklo (arba ištraukite maitinimo saugiklį F1) ir palaukite, kol užges visi šviesos diodai.
- Valdymo bloke paspauskite mygtukus P1 ir P2 ir laikykite juos nuspaustus (valdymo blokas turi likti be maitinimo)
- Laikydami nuspaustus mygtukus P1 ir P2, prijunkite valdymo bloką prie elektros tinklo (arba įstatykite maitinimo saugiklį)
- Tiksliai po 3 sekundžių atleiskite mygtukus (t. y. trečiosios sekundės metu)
- Jei atminties ištrynimas pavyko, visi šviesos diodai užges vienai sekundei. Jei taip nenutinka, o šviesos diodai toliau mirksi, ištrynimo procedūrą būtina pakartoti nuo pradžių.
Norėdami patikrinti, ar atmintis ištrinta tinkamai, atjunkite valdymo bloką nuo elektros tinklo (arba ištraukite maitinimo saugiklį F1) ir palaukite, kol užges visi šviesos diodai. Vėl prijungus prie elektros tinklo, jei atmintis visiškai ištrinta, visi šviesos diodai turėtų mirksėti maždaug šešias sekundes. Jei šviesos diodai sumirksėjo tik tris sekundes, tikėtina, kad atminties ištrynimas nepavyko ir jį reikia pakartoti.
Pavaros trikčių šalinimas
Jei kas nors neaišku arba iškilo kitų problemų, nedvejodami kreipkitės į mūsų techninės pagalbos skyrių dėl NICE pavarų.
Atsižvelgiant į problemos pobūdį
Montuodami (arba sugedus pavarai) galite susidurti su viena iš šių problemų:
|
Problema |
Galimas sprendimas |
|---|---|
|
Nešviečia nė vienas šviesos diodas |
Patikrinkite, ar valdymo blokui tiekiamas maitinimas. Tai galite nustatyti išmatavę įtampą gnybtuose 9–10 gnybtų kaladėlėje. Ji turėtų būti maždaug 30 Vdc arba 24 Vdc, kai maitinama iš akumuliatoriaus. Patikrinkite abu saugiklius ir, jei reikia, pakeiskite juos naujais, kurių parametrai tokie patys. |
|
Šviesos diodas P1 mirksi reguliariai, tačiau šviesos diodų L1–L5 būsena neatitinka prijungtų įrenginių |
Trumpam atjunkite valdymo bloką nuo elektros tinklo (arba ištraukite maitinimo saugiklį F1) ir palaukite, kol užges visi šviesos diodai; galbūt įstrigote programavimo etape. Tada patikrinkite visų įrenginių jungtis prie įėjimų 11–16. Galite atjungti juos visus ir vėl prijungti po vieną, taikydami atmetimo metodą. |
|
Šviesos diodas P1 sumirksi kas 4 sekundes |
Valdymo blokas veikia budėjimo režimu |
|
Etapas vartų varčios judėjimo nustatymo nepasileidžia |
Vartų varčios judėjimo nustatymo etapas paleidžiamas tik tuo atveju, jei dar nebuvo atliktas arba jei atmintis ištrinta. Jei neteisingai nustatytas vartų judėjimas, pirmiausia turėsite ištrinti atmintį. |
|
Etapas vartų varčios judėjimo nustatymo dar niekada nebuvo atliktas, tačiau vis tiek nepasileidžia arba veikia neįprastai |
Pirmiausia patikrinkite, ar visi prijungti ir saugos įrenginiai veikia tinkamai. Įsitikinkite, kad vartų varčios judėjimo nustatymo metu neįsijungia joks įrenginys. Prieš pradedant nustatymą, turi tinkamai šviesti kontaktų šviesos diodai o šviesos diodas P1 turi mirksėti kartą per sekundę. |
|
Etapas vartų varčios judėjimo nustatymo buvo atliktas tinkamai, tačiau manevras neprasideda |
Patikrinkite, ar saugos įrenginių šviesos diodai FOTO, FOTO1 ir prireikus FOTO2 (jei prijungti), taip pat įrenginių šviesos diodai Žingsnis po žingsnio ir pagalbinio įėjimo AUX šviečia, kai duodama judėjimo komanda. Jei aktyvi funkcija FOTOTEST, tačiau fotoelementai veikia netinkamai, diagnostikos šviesos diodas sumirksi 4 kartus. |
|
Vartai juda, bet judėdami sustoja ir pradeda judėti priešinga kryptimi |
I. Suveikia fotoelementai. Galimos kelios priežastys:
Patikrinkite fotoelementų jungtis ir atitinkamus šviesos diodus. II. Kita galimybė – vartai pavarai yra per sunkūs arba juos veikia stiprūs vėjo gūsiai. Tokiu atveju pavara aptinka padidėjusias energijos sąnaudas ir situaciją įvertina kaip kliūtį (vartų judėjimą galima sustabdyti net ranka). Diagnostikos šviesos diodas sumirksi vieną kartą, jei kliūtį aptiko M1 variklis, ir du kartus, jei ją aptiko M2 variklis. Galimi du sprendimai: 1. Sunkių vartų nustatymas į aktyvią būseną: Pirmasis lygis (šviečia LED P1): antra dalis (šviečia LED P3)
Aktyvuoti LED L4 Sunkūs vartai
Antrasis lygis
Parametre Amperometrinis jautrumas (variklio jėga) nustatyti į Visos LED nedega: 6 lygis (maks. amperometrinis jautrumas)
|
Diagnostika naudojant LED P2
Ruošiame.
Atsarginės baterijos montavimas NICE MC424L valdymo bloke
NICE PS124 atsarginė baterija nėra standartinėje komplektacijoje pavaros, tačiau ją galima užsisakyti papildomai. Ji naudojama dingus elektrai, kai vartų pavara maitinama iš jos. Baterija nuolat įkraunama iš elektros tinklo.
| 1. Atlenkite valdymo bloko tvirtinimo fiksatorių 2. Pakelkite valdymo bloko laikiklį |
3. Atlenkite valdymo bloką 4. Įstumkite bateriją po valdymo bloku 5. Užlenkite valdymo bloko tvirtinimo fiksatorių |
6. Išimkite plastikinį jungties dangtelį |
|---|---|---|
 |
 |
 |
NICE Moonclever MC424L valdymo bloko techninės charakteristikos
| Modelis | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipo aprašymas | Elektroninis valdymo blokas automatiniam varstomųjų vartų veikimui. Komplektuojamas su NICE MCA2 valdymo bloko, tačiau be radijo imtuvo. | ||||||||||||||||
| Maitinimas | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Galia |
170W | ||||||||||||||||
| Atsarginis maitinimo šaltinis | galima įsigyti ir sumontuoti NICE PS124 atsarginę bateriją | ||||||||||||||||
| Švyturėlio išėjimas | vienam švyturėliui 24Vdc su lempute, maks. 25W (pvz. NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Išėjimo indikatorius (S.C.A.) | - vienai 24Vdc, maks. 5W lemputei (išėjimo įtampa +50% -30%), gali valdyti mažą relę - arba vienam 12Vac, maks. 25W elektrinei spynai |
||||||||||||||||
| FOTOTEST išėjimas | 24Vdc maks. 100mA | ||||||||||||||||
| Priedų išėjimas | 24Vdc maks. 200mA | ||||||||||||||||
| STOP įėjimas | normaliai uždariems kontaktams ir įrenginiams, kurių varža pastovi – 8,2K? | ||||||||||||||||
| Radijo imtuvas | be imtuvo, „SM“ jungtis imtuvams NICE SMXI, NICE OXI ir pan. | ||||||||||||||||
| Antenos įėjimas | 50? koaksialiniam RG-58 kabeliui (arba panašiam) | ||||||||||||||||
| Veikimo laikas | automatinis nustatymas | ||||||||||||||||
| Pauzės trukmė | galima užprogramuoti 5, 10, 20, 40 arba 80 sekundžių | ||||||||||||||||
| Variklio išjungimas uždarius | galima užprogramuoti 0; 0,3; 0,7; 1,3 arba 2 sekundėms | ||||||||||||||||
| Vartų sąvaros uždelsimas atidarant | galima užprogramuoti 5, 10, 20, 30 arba 40 % veikimo laiko | ||||||||||||||||
| Vartų sąvaros uždelsimas uždarant | automatinis nustatymas | ||||||||||||||||
| M1 variklio išėjimas | skirtas Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| M2 variklio išėjimas | skirtas Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Didžiausi kabelių ilgiai |
|
||||||||||||||||
| Darbinė temperatūra | -20°C iki +50°C | ||||||||||||||||
| Naudojimas druskingoje, rūgštinėje ir potencialiai sprogioje aplinkoje | ne | ||||||||||||||||
| Apsaugos klasė | IP54 | ||||||||||||||||
| Matmenys | 232×310×122 (š×d×v) | ||||||||||||||||
| Svoris | 4,1kg |
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
