Produkto aprašymas NICE Robus RB1000 – atskira stumdomųjų vartų pavara (A)
NICE Robus RB1000 pavara skirta stumdomieji vartai sveriantiems iki 1000 kg ir pravažiavimo pločio iki 12 m. Turi elektromechaninį stabdymo jungiklį. Pavara yra negrįžtamoji. Išsamios techninės savybės ». Atsisiųsti instrukciją ».
(Ar ši pavara man tinka?)
Palyginkite su kitomis pavaromis:
| « Silpnesnė pavara | Alternatyvi pavara | Galingesnė pavara » |
|---|---|---|
|
|
|
|
Šį gaminį – atskirą NICE Robus RB1000 stumdomųjų vartų pavarą (mūsų kodas NICE-RB1000-A) – sudaro:
- elektromechaninė NICE Robus RB1000 pavara iki 1000 kg vartams ir ne ilgesnei kaip 12m varčiai, su įmontuotu (bet nuimamu) valdymo bloku RBA3R10 be radijo signalo imtuvo (OXI).
- 2 × atrakinimo raktai rankiniam pavaros valdymui (būtinas dingus elektrai)
- pavaros montavimo komponentai, tvirtinimo elementai ir laikiklis, pavaros galinių padėčių jungiklio atramos
- montavimo instrukcija
Kainos pasiūlymu išsiskiriantys komplektai, kuriuose yra pavara NICE Robus RB1000:
| Pavaros komplektas su priedais » | Pavaros komplektas su priedais ir krumpliastiebiu » |
|---|---|
|
Robus pavara iki 1000 kg vartams, nuotolinio valdymo pultas, fotoelementai, įspėjamoji lempa, raktinis jungiklis. |
ROBUS pavara iki 1000 kg vartams, krumpliastiebis, nuotolinio valdymo pultas, fotoelementai, įspėjamoji lempa, raktinis jungiklis. |
Pavara kompaktiška, saugi, praktiška ir idealiai tinka naudoti tiek namuose, tiek įmonėse. Smūgiams atsparus korpusas, aliuminio lydinio korpusas padengtas epoksidine danga.
Pavara tinka automatizuoti stumdomuosius vartus, sveriančius iki 1000 kg, kurių varčios ilgis neviršija 12 m. Nurodytos vertės galioja gamintojo nustatytomis sąlygomis, atsižvelgiant į oro sąlygas, temperatūros svyravimus, vartų standumą ir, svarbiausia, lengvą vartų judėjimą. Ne visada pavyksta tai pasiekti arba to neįmanoma kontroliuoti, todėl NICE Robus RB1000 pavarą rekomenduojame rinktis vartams, kurių parametrai sudaro 80 % šių verčių. Daugiau informacijos rasite skyriuje Pavaros pasirinkimas .
Itin patogi naudoti technologija BlueBUS leidžia maitinti ir valdyti iki 7 poras fotoelementų naudojant dviejų gyslų kabelį.
Temperatūros jutiklis reguliuoja pavaros traukos jėgą atsižvelgdamas į klimato sąlygas. Pavaroje taip pat įtaisytas temperatūros saugiklis.
Reguliuojamas greitis,, jėga ir pauzės trukmė automatinio pavaros uždarymo ir daug kitų funkcijų, žr. Programavimas.
Diagnostika naudojant įspėjamojo švyturėlio.
Dantytasis krumpliaratis 4 modulis yra suderinamas su dantytąja krumpliastiebe iš mūsų asortimento.
Robus 1000 pavaros funkcija "Pavaldusis blokas" užtikrina automatinį dviejų variklių sinchronizavimą. Tai reiškia, kad galima automatizuoti dvejus vienas priešais kitus slenkančius vartus.
Pavara NICE Robus RB1000 yra elektromechaninė pavara, tinkama Slovakijos klimato sąlygoms ir atitinkanti visus Europos saugos standartus.
Su NICE Robus RB1000 pavara suderinami priedai
Taip pat rekomenduojame įsigyti su pavara suderinamų papildomų priedų arba pasirinkti vieną iš jau sukomplektuotų pigesnių rinkinių:
| Kas | Kodėl | Tipas |
|---|---|---|
| Švyturėlis | Mirksėdamas signalizuoja apie vartų judėjimą – tinka prasto matomumo išvažiavimams. Taip pat yra antena – padidėja nuotolinio valdymo pulto veikimo nuotolis. |
Arba visi švyturėliai su 12V-24V maitinimu iš kitų gamintojų. |
| Fotoelementai | Uždarant aptinka kliūtį ir sustabdo judėjimą – vartai neatsitrenks į automobilį ar žmones. | |
| Siųstuvas | Vartams valdyti nuotoliniu būdu. | |
| Imtuvas |
Vartams valdyti nuotoliniu būdu. |
|
| Antena |
Geresniam nuotolinio valdymo pulto veikimo nuotoliui. |
|
| Klaviatūra |
Jei pamirštumėte nuotolinio valdymo pultelį arba pas jus dažnai atvažiuoja daug transporto priemonių ar žmonių ir nenorite kiekvienam duoti pultelio ar atidarinėti vartų atskirai. |
|
| Raktinis jungiklis |
Vartams valdyti raktu per jungiklį, laidu prijungtą prie pavaros bet kurioje vietoje. |
|
| Kortelių skaitytuvai |
Pavarą valdykite pridėję kortelę arba pakabuką prie kortelių skaitytuvo. |
|
| Dantytasis bėgelis |
Būtinas pačiai pavaros automatizacijai.
|
|
| Atsarginis maitinimo šaltinis | Nutrūkus elektros tiekimui, užtikrina vartų veikimą. |
Instrukcijos ir dokumentai atsisiųsti
NICE Robus RB1000 trumpai
NICE Robus yra šeima negrįžtamųjų elektromechaninių reduktorinių stumdomųjų vartų pavarų. Jos tiekiamos su įmontuotu (tačiau nuimamu) NICE RBA3R10 valdymo bloku su SM jungtimi išoriniams imtuvai radijo signalo NICE SMXI, arba NICE OXI. Išorinių įrenginių elektros jungtys (fotoelementai, įspėjamasis švyturėlis, ir kt.) NICE Robus pavarų šeimoje buvo NICE Robus stumdomųjų vartų pavarų supaprastintos naudojant BlueBUS, ši technologija leidžia kelis įrenginius prijungti prie bendros jungties vos vienu dviejų gyslų kabeliu; be to, nereikia laikytis poliškumo. Automatinis valdymas priklauso nuo elektros tiekimo, tačiau, nutrūkus elektros energijos tiekimui, reduktorinį variklį galima atrakinti specialiu atrakinimo raktu ir vartus valdyti rankiniu būdu. Taip pat galima papildomai įsigyti pasirenkamą NICE PS124 atsarginę bateriją, leidžiančią valdyti vartų pavarą ir nutrūkus elektros tiekimui.
Pavaros pasirinkimas – ar pavara NICE Robus RB1000 tinka mano vartams?
Kiekvieni vartai turi savo dydį (ir atitinkamai svertą) ir svorį (ir atitinkamai sverto apkrovą) ir kiekviena pavara turi savo ribas. Pavara NICE Robus RB1000 tinka šių ilgių ir svorių vartų varčioms:
|
Ciklų skaičius per valandą Iš eilės atliekamų ciklų skaičius |
Varčios svoris | |||||||
| Iki 200 kg | 200- -400 kg |
400- -500 kg |
500- -600 kg |
600- -800 kg |
800- -900 kg |
900- -1000 kg |
||
|---|---|---|---|---|---|---|---|---|
|
D
k |
Iki 4 m |
50 |
45 |
37 19 |
30 |
25 12 |
22 11 |
20 10 |
| 4–6 m | 33 16 |
29 14 |
24 12 |
20 10 |
16 8 |
15 7 |
13 |
|
| 6–8 m | 25 12 |
22 11 |
19 9 |
15 7 |
13 6 |
11 5 |
10 4 |
|
| 8–10 m | 20 10 |
18 9 |
15 7 |
12 6 |
10 5 |
9 4 |
8 3 |
|
| 10–12 m | 16 8 |
14 7 |
12 6 |
10 5 |
8 4 |
7 3 |
6 2 |
|
Iš esmės varčios ilgis nustato maksimalų ciklų per valandą ir iš eilės atliekamų ciklų skaičių, t. y. nurodo, kiek laiko pavara gali veikti. Didesnis svoris šių ciklų skaičių dar procentiškai sumažina, nes pavara patiria didesnę apkrovą, taip pat nustato didžiausią leistiną greitį esant nurodytai apkrovai. Pavaroje įrengtas įtaisas (šiluminis saugiklis), kuris matuoja variklio ir aplinkos temperatūrą ir proporcingai jai sumažina galimų ciklų skaičių.
NICE Robus RB1000 pavaros ribinės vertės
Nurodytas vertes rekomenduoja gamintojas NICE. Remdamiesi patirtimi, rekomenduojame palikti pavarai maždaug 80 % nurodytų verčių atsargą:
| Maksimaliai | Rekomenduojame | |
|---|---|---|
| Varčios ilgis | 12 m | 9,5 m |
| Varčios svoris | 1000 kg | 800 kg |
Naudojant pavarą maksimaliai, trumpėja jos eksploatavimo laikas – žr. apytikslį pavaros eksploatavimo trukmės skaičiavimą, atsižvelgiant į apkrovos veiksnius:
NICE Robus RB1000 pavaros eksploatavimo trukmė
Toliau pateiktoje lentelėje suskaičiuokite varčios svorio ir ilgio apkrovos indeksus bei pridėkite kitų veiksnių indeksus, jei jie taikomi. Tada iš grafiko nustatysite pavaros eksploatavimo trukmę, išreikštą ciklų skaičiumi.
Pavyzdys: Turiu vartus, kurių pravažiavimo plotis yra 4,5 m, o konstrukcijos su užpildu svoris – iki 200 kg (standartiniai vartai). Apskaičiuoju varčios ilgio indeksą – maždaug 15, pridedu vartų svorio indeksą 10 ir, dėl visa ko, žemos temperatūros indeksą 10, nes pas mus žiemos atšiauresnės. Taigi bendras indeksas yra 35. Iš grafiko nustatau, kad pavaros eksploatavimo trukmė yra maždaug 120 000 ciklų. Kai per dieną atliekama 10 manevrų, tai atitinka maždaug 32 metų eksploatavimo trukmę.
| Visos automatikos savybės | Indeksas | Eksploatavimo trukmės grafikas |
|---|---|---|
| Varčios svoris |
Rekomenduojamas didžiausias bendras indeksas yra iki 75%. (t. y. 40 000 ciklų, o esant įprastam naudojimui po 10 ciklų per dieną – 10 metų)
|
|
| Iki 200 kg | 5 | |
| 200–400 kg | 10 | |
| 400–600 kg | 20 | |
| 600–700 kg | 30 | |
| 700–800 kg | 40 | |
| 800–900 kg | 50 | |
| 900–1000 kg | 60 | |
| Varčios ilgis | ||
| Iki 4 m | 5 | |
| 4–6 m | 10 | |
| 6–8 m | 20 | |
| 8–10 m | 35 | |
| 10–12 m | 50 | |
| Kiti veiksniai (jei jų pasireiškimo tikimybė didesnė nei 10 %) | ||
| Aplinkos temperatūra aukštesnė nei 40 °C, žemesnė nei 0 °C arba drėgmė didesnė nei 80 % | 10 | |
| Dulkėta aplinka | 15 | |
| Sūri aplinka | 20 | |
| Fotoelementų suveikimas | 10 | |
| STOP įvesties suveikimas | 20 | |
| Greitis didesnis nei „L4 – greitas“ | 15 | |
| Aktyvi piko funkcija | 20 | |
NICE Robus RB1000 pavaros montavimas
Pavaros montavimo būdas pavaros skirtas bėginiams stumdomiesiems vartams ir konsoliniams stumdomiesiems vartams skiriasi. Bėginiams vartams bėginiams vartams paprastai pavara montuojama žemės paviršiaus aukštyje, o konsoliniams vartams reikia pavaras pakelti, pavyzdžiui, naudojant srieginius strypus (srieginius strypus Ø8), savadarbį laikiklį, išbetonuojant pagrindą ir pan. Svarbiausia – nustatyti krumpliastiebio aukštį taip, kad jis idealiai susikibtų su pavaros krumpliaračiu, žr. Krumpliastiebis ir jo atrama.
Kabeliai
Tipinė (pasirenkama) pavaros ir priedų prijungimo schema atrodo taip:
Priedų sąrašas
|
|
Kabelių sąrašas
| Paskirtis | Tipas | Maks. ilgis |
|---|---|---|
| A. Maitinimas | 3×1,5 mm2 | 30 m, ilgesniam atstumui – 3×2,5 mm2 + įžeminimas |
| B. Signalinė lempa su antena |
2×0,5 mm2 |
20 m 20 m (rekomenduojama – mažiau nei 5 m) |
| C. Fotoelementai | 2×0,5 mm2 | 30 m, ilgesniam nei 30 m atstumui – 2×1 mm2 |
| D. Raktinis jungiklis | 4×0,5 mm2 | 50 m (arba 2 vnt. 2×0,5 mm2) |
| E. Statiniai saugos kraštai | 2×0,5mm2 | 30m |
| F. Judantys saugos kraštai | 2×0,5mm2 | 30m |
Montavimas
Žr. „Kokiame aukštyje montuoti pavarą".
Dantyta krumpliastiebė ir jos galinis ribotuvas
Vartų judėjimo principas pagrįstas pavaros krumpliaračio sukimo momento perdavimu į linijinį judesį naudojant krumpliastiebį pavaros krumpliastiebėje. Dažniausiai naudojami dviejų tipų krumpliastiebiai:
 |
Nailoninis krumpliastiebis (arba su plieniniu sutvirtinimu) – prie vartų tvirtinamas savisriegiais varžtais per montavimo kilpas. Idealiai tinka palyginti lengviems ir trumpiems vartams. Dėl plieninio krumpliaračio ir nailoninės krumpliastiebės trinties vartai juda tyliai. |
 |
Plieninė krumpliastiebė – prie vartų tvirtinama privirinant sriegines plokšteles, į kurias vėliau įsukama krumpliastiebė. Naudojama ilgesniems ir sunkesniems vartams. Dėl plieninio krumpliaračio trinties į plieninę krumpliastiebę vartai juda kiek garsiau. |
Svarbiausia, kad pavaros dantų modulis būtų suderinamas su krumpliastiebės moduliu. Pavara NICE Robus RB1000 turi dantų modulį 4.
Atidarymo ir uždarymo galines padėtis pavara nustato naudodama galinius ribotuvus, kurie montuojami ant krumpliastiebės:
| 1. Išlyginkite pavarą keturiais reguliavimo taškais | 2. Vartai ir pavara turi būti vienoje plokštumoje | 3. Tarp krumpliastiebės ir pavaros krumpliaračio palikite maždaug 1-2 mm tarpą, kad vartų svoris nebūtų perduodamas pavarai. |
 |
 |
 |
| 4. Priveržkite pavaros tvirtinimo elementus, kad pavara nepajudėtų pradėjus veikti | 5. Nustatykite vartus į atidarytą / uždarytą padėtį ir sumontuokite galinius ribotuvus taip, kad galinėje padėtyje jie suaktyvintų pavaros jungiklį. | |
 |
 |
NICE Robus RB1000 pavaros prijungimas
Prieš prijungdami, atjungdami ar keisdami pavaros arba papildomų įrenginių elektros jungtis, būtinai atjunkite maitinimą – išjunkite automatinį jungiklį, ištraukite maitinimo saugiklį, arba atjunkite atsarginę bateriją.
...prie elektros tinklo
 |
Kad pavara veiktų, tereikia prijungti prie pavaros elektros maitinimo laidą.
Prijungti paprasta:
|
...papildomų įrenginių
NICE RBA3R10 valdymo blokas pavaros NICE Robus RB1000 turi šias įvestis ir išvestis papildomiems įrenginiams:
| Įvestis / išvestis | Aprašymas |
|---|---|
| Išvestis iki dviejų 12V įspėjamųjų švyturėlių NICE LUCYB (arba NICE MLBT) su viena 12V 21W lempute | |
| S.C.A. (Indikatorius) |
Indikatoriaus išvestis (24V 4W). Jo veikimą galima nustatyti programavimo II lygiu, parinkčiai L4, žr. II lygio programavimas, L4 – išvesties indikatorius. |
| Įvestis, skirta lygiagrečiai prijungti suderinamus įrenginius, naudojančius BlueBUS naudojant dviejų gyslų kabelį, kuriuo perduodamas elektros maitinimas ir ryšio signalas. | |
| STOP (Stabdyti) |
Įvestis įrenginiams, kurie sustabdo vartų judėjimą. Galima prijungti šiuos įrenginius:
|
| Įvestis įrenginiams, kurie valdo vartų judėjimą žingsniais (žr. Vartų judėjimo žingsniavimas). Galima prijungti normaliai atvirus įrenginius (NO). | |
| ATIDARYTI (Atidaryti) |
Įvestis įrenginiams, kurie valdo vartų atidarymą (žr. Vartų atidarymas). Galima prijungti normaliai atvirus įrenginius (NO). |
| UŽDARYTI (Uždaryti) |
Įvestis įrenginiams, kurie valdo vartų atidarymą (žr. Vartų uždarymas). Galima prijungti normaliai atvirus įrenginius (NO). |
| ANTENA (Antena) |
radijo imtuvo antenos įvestis. Paprastai antena būna įmontuota į įspėjamąją lemputę, pavyzdžiui, NICE LUCYB, NICE MLBT, arba galima naudoti atskirą išorinę anteną NICE ABFKIT. |

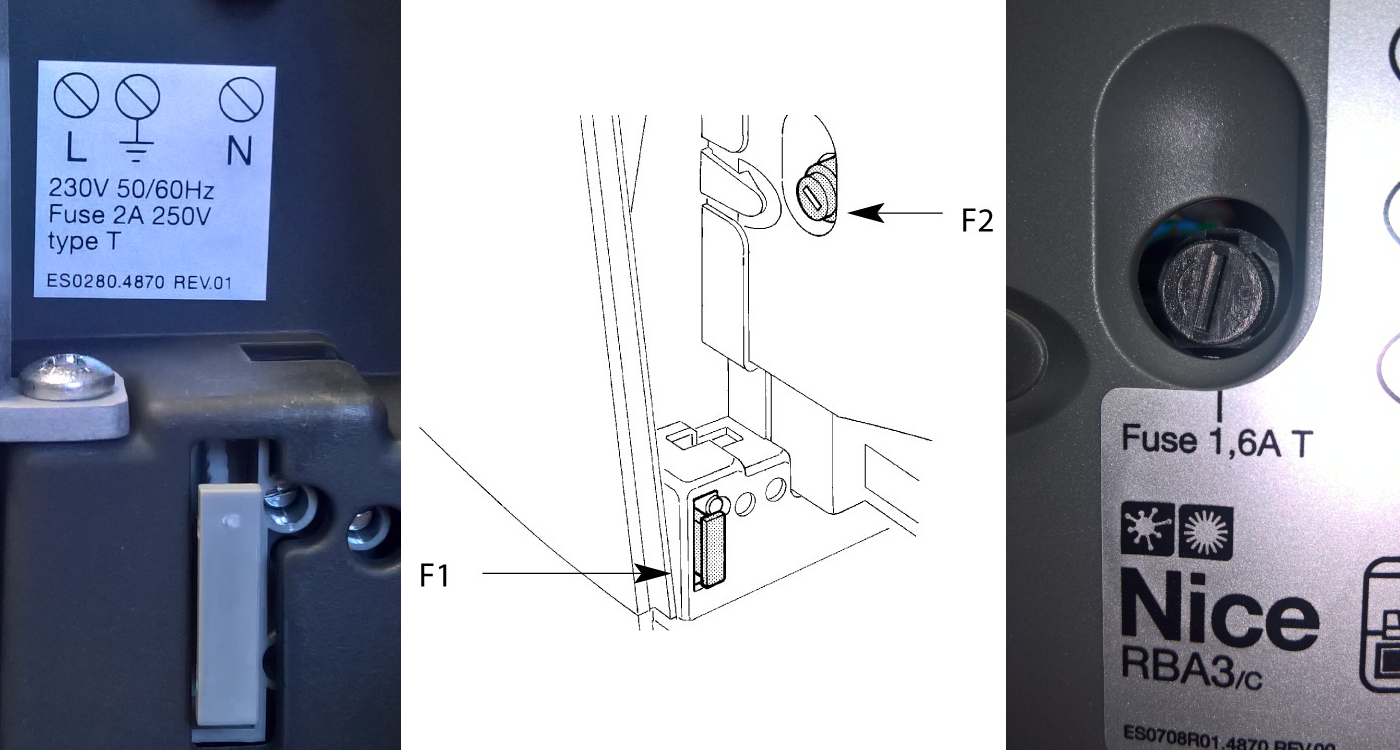

Pavaros saugikliai
|
Pavaroje pavaroje yra du saugikliai:
|
||||||||||||
Standartinė prijungimo schema:
Pavaros fotoelementai
Labai patogi naudoti BlueBUS technologija leidžia maitinti ir valdyti iki 7 fotoelementų poras naudojant dviejų gyslų kabelį.
Kelių fotoelementų porų prijungimas NICE EPMB prie duomenų tinklo NICE BlueBUS
Fotoelementus išdėstykite prie vartų arba vartelių pagal pavyzdines situacijas visam sujungimui ir nustatykite trumpiklius pagal trumpiklių lentelę fotoelementų NICE EPMB vartų pavaros. Kad būtų išvengta arti vienas kito esančių fotoelementų porų tarpusavio trukdžių, būtina laikytis šių pavyzdinių situacijų, kuriose nurodyta, kaip orientuoti siųstuvus TX ir imtuvus RX. Prijunkite fotoelementus lygiagrečiai, kaip parodyta paveikslėlyje (poliškumo laikytis nebūtina):
Jei norite, kad fotoelementai veiktų kaip vartų atidarymo įtaisai (žr. FA1 ir FA2 pavyzdinėse situacijose), t. y. kai automobiliu įvažiuojate į jų optinės ašies zoną, kad atsidarytų vartai, reikia nutraukti jungtį A tiek siųstuve TX tiek imtuve RX, žr. paveikslėlį:
Fotoelementų prijungimo pavyzdinė situacija
NICE fotoelementų trumpiklių lentelė EPMB vartų pavaros
 |
Kelių fotoelementų porų prijungimas prie BlueBUS sistemos atliekamas nustatant skirtingas trumpiklių kombinacijas; kiekviena prijungta pora turi turėti unikalią trumpiklių kombinaciją. Viename BlueBUS duomenų tinkle negali būti dviejų porų su vienoda kombinacija. Vienos fotoelementų poros siųstuve TX ir imtuve RX trumpiklį būtina nustatyti į tą pačią padėtį. Jei pagal trumpiklio tipą naudojamas tik vienas trumpiklis arba nė vieno, likusius trumpiklius išsaugokite ateičiai. |
| Fotoelementų poros žymėjimas | Trumpiklio nustatymas trumpiklių kombinacija |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Jei dėl kokios nors priežasties reikia pakeisti fotoelementą, pakanka jame nustatyti tokį patį trumpiklį kaip buvusiame, ir nereikia atlikti įrenginių aptikimo etapo.
Pavarų radijo signalo imtuvas
 |
NICE Robus RB1000 pavara tiekiama su valdymo bloku NICE RBA3R10, kuriame yra SM jungtis išoriniam radijo imtuvui prijungti (pvz., NICE OXI, NICE SMXI). Šis imtuvas būtinas iš nuotolinio valdymo pultelių siunčiamoms komandoms priimti iš nuotolinio valdymo pultelių, todėl jis būtinas, kad stumdomus vartus būtų galima valdyti nuotoliniu būdu nuotolinio valdymo pulteliu. |
Vartų judėjimo krypties pasirinkimas
Stumdomų vartų judėjimo kryptį reikia pasirinkti atsižvelgiant į pavaros padėtį pavaros stumdomų vartų varčios atžvilgiu. Žiūrėkite į vartus iš tos pusės, kurioje sumontuota pavara.
 |
 |
| Jei vartai atsidaro į kairę, perjunkite jungiklį į kairę. | Jei vartai atsidaro į dešinę, perjunkite jungiklį į dešinę. |
Jungiklį rasite dešinėje valdymo bloko RBA3R10 viduryje.
Prie pavaros prijungtų įrenginių aptikimas
Kiekvieną kartą prijungus, atjungus arba pakeitus papildomų įrenginių prijungimą prie BlueBUS įvestyse ir STOP reikia atlikti papildomų įrenginių aptikimo etapą. Pavara pati praneš, kad šią operaciją reikia atlikti: mirksės L1 ir L2 šviesos diodai.
 |
|
Vartų varčios ilgio nustatymas
Kad vartai judėtų tinkamai (visų pirma, kad būtų galima apskaičiuoti įsibėgėjimo ir lėtėjimo atkarpas bei dalinį atidarymą), pavara turi pati nustatyti vartų varčios ilgį. Atlikdama šią operaciją, pavara perstumia vartus nuo vieno galinio atramos taško iki kito ir jungikliu nustato vartų ilgį.
 |
|
Pavaros programavimas
Robus pavaroje galima užprogramuoti įvairias funkcijas, pavyzdžiui, įjungti arba išjungti funkciją I lygio programavimu., arba nustatant numatytąjį parametrą II lygio programavimu.
Valdymo blokas RBA3R10 turi tris mygtukus pavarai valdyti ir programuoti:
 |
Mygtukas | Paskirtis |
|---|---|---|
| Open | Mygtukas leidžia pavarai duoti vartų atidarymo komandą. Programuojant jis taip pat naudojamas programuojamo parametro reikšmei padidinti. | |
| Stop/Set | Mygtukas leidžia pavarai duoti vartų sustabdymo komandą. Pirmą kartą paspaudę mygtuką ir laikydami jį 5 sekundes, pateksite į I lygio programavimo režimą. Paspaudę ir laikydami dar kartą, pateksite į II lygio programavimo režimą. dabartiniam šviesos diodui. | |
| Close | Mygtukas leidžia pavarai duoti vartų uždarymo komandą. Programuojant jis taip pat naudojamas programuojamo parametro reikšmei sumažinti. |
I lygio programavimas.
I lygio režimu programuojant įjungiama arba išjungiama atitinkama funkcija. Jei funkcija įjungta, atitinkamas valdymo bloko šviesos diodas šviečia. Gamykloje visos funkcijos nustatytos kaip išjungtos.
Norėdami įjungti I lygio programavimo režimą, palaikykite mygtuką „Stop/Set“ maždaug 5 sekundes, kol pradės mirksėti šviesos diodas L1. Tada mygtukais „Open“ ir „Close“ perkelkite mirksintį šviesos diodą aukštyn arba žemyn. Kiekvienam veiksmui atlikti skiriama 10 sekundžių, kitaip pavara išeis iš programavimo režimo. Kai mirksintis šviesos diodas atsidurs virš funkcijos, kurią norite įjungti arba išjungti, vieną kartą paspauskite mygtuką „Stop/Set“ ir mirksėjimas paspartės (funkcija įjungta) arba sulėtės (funkcija išjungta). Tada nieko nedarykite – po 10 sekundžių pavara išeis iš programavimo režimo. Jei viskas atlikta teisingai, atitinkamas funkcijos šviesos diodas liks šviesti.
Programuojamų funkcijų sąrašas:
| Šviesos diodas | Funkcija | Aprašymas |
|---|---|---|
| L1 | Automatinis uždarymas | Praėjus tam tikram laikui (nustatomam skiltyje „II lygio programavimas – pauzės trukmė“ po vartų atidarymo, vartai pradės užsidaryti automatiškai. Jei funkcija išjungta, vartus bus galima valdyti tik gavus komandą iš vartų nuotolinio valdymo pulto ir pan. |
| L2 | Uždarymas, kai fotodavikliai nebeuždengti |
Ši funkcija leidžia vartus laikyti atvirus tik tiek laiko, kiek būtina transporto priemonei pravažiuoti. Kai fotodavikliai atsilaisvina (transporto priemonei pravažiavus), po 5 sekundžių vartai pradeda užsidaryti automatiškai. Ši funkcija veikia dviem būdais, priklausomai nuo to, ar įjungtas automatinis uždarymas (žr. ankstesnę funkciją). Automatinis uždarymas įjungtas – vartai sustoja, kai fotodavikliai atsilaisvina, o po 5 sekundžių pradeda užsidaryti. Tai reiškia, kad vartai gali neatsidaryti iki galo. |
| L3 | Visada uždaryti | Nutrūkus elektros tiekimui, vartai arba lieka esamoje padėtyje (jei ši funkcija išjungta), arba užsidaro (jei funkcija įjungta). |
| L4 | Budėjimo režimas | Ši funkcija leidžia sumažinti elektros energijos sąnaudas iki minimumo. Ypač naudinga, kai maitinama iš buferinės baterijos (pvz., NICE PS124). Įjungus šią funkciją, praėjus minutei po paskutinio vartų judesio valdymo blokas išjungia BlueBUS įvestis (taigi ir visus prie jos prijungtus įrenginius), taip pat visus šviesos diodus, išskyrus BlueBUS šviesos diodą, kuris lėtai mirksės. Jei šioje būsenoje gaunama komanda, valdymo blokas pirmiausia paleidžiamas iš naujo ir tik tada įvykdo komandą. |
| L5 | Maksimali jėga nuo pat pradžios | Išjungiamas sklandus pavaros įsibėgėjimas manevro pradžioje, o pavara iškart pradeda veikti visa galia. Tinka, kai trintis didelė arba reikia įveikti sniegą ir ledą, todėl ši funkcija ypač naudinga žiemą. Tačiau ji trumpina pavaros eksploatavimo laiką. |
| L6 | Išankstinis įspėjamasis mirksėjimas | Gavus vartų judėjimo komandą, pirmiausia švyturėlis tris sekundes mirksėdamas įspėja aplinkinius, o tada pradedamas nurodytas judėjimo manevras. |
| L7 | Uždarymo komanda reiškia dalinį atidarymą | Komanda uždaryti visada pradės vartų dalinio atidarymo manevrą. |
| L8 | Antrinis blokas | Šią funkciją verta įjungti montuojant dvi automatizuotas, viena prieš kitą slenkančias vartų sistemas – viena pavara yra pagrindinė, o kita – antrinė. Antrinės pavaros ši funkcija turi būti įjungta, o pavara sinchronizuojama su pagrindine pavara per BlueBUS įvestį. Daugiau žr. Robus antrinio bloko režimu. |
II lygio programavimas.
II lygmenyje programuojant nustatomos konkrečių funkcijų vertės (šios funkcijos skiriasi nuo I lygmens.).
Pamirškite I lygmens programavimą. Į II lygmens programavimo režimą įeisite maždaug 5 sekundes palaikę mygtuką „Stop/Set“ apie 5 sekundes, kol pradės mirksėti LED L1. Tada mygtukais „Open“ ir „Close“ perkelkite esamą LED aukštyn arba žemyn. Kiekvienam veiksmui atlikti turite 10 sekundžių, kitaip pavara išeis iš programavimo režimo. Kai mirksinti LED pasieks funkcijos LED, kurios parametrą norite nustatyti, paspaudę ir palaikę mygtuką „Stop/Set“ atidarysite konkrečios LED nustatymus. Šviečianti LED (mygtuką „Stop/Set“ vis dar laikote nuspaudę) rodo esamą parametro vertę. Šią vertę galite pakeisti aukštyn arba žemyn mygtukais „Open“ arba "Close“ (mygtuką „Stop/Set“ vis dar laikydami nuspaudę), tada atleiskite mygtuką „Stop/Set“ ir palaukite, kol pavara per 10 sekundžių išeis iš programavimo režimo. Norėdami patikrinti, ar viskas pavyko tinkamai, pakartokite veiksmus, bet nekeiskite parametro vertės.
Programuojamų funkcijų sąrašas:
|
Įvesties LED — Pavadinimas |
Nustatymo LED — vertė |
|---|---|
| L1 — Pauzės trukmė Jei vertė „Automatinis uždarymas“ nustatyta kaip įjungta I lygmens programavime, |
L1 — 5 sekundės L2 — 15 sekundžių L3 — 30 sekundžių L4 — 45 sekundės L5 — 60 sekundžių L6 — 80 sekundžių L7 — 120 sekundžių L8 — 180 sekundžių |
|
L2 — Žingsninio valdymo režimas Nustatoma vartų judėjimo seka, kuri vykdoma pakartotinai paspaudus, pavyzdžiui, vartų nuotolinio valdymo pulto mygtuką arba suaktyvinus ŽINGSNINIO VALDYMO įvestis (taip pat žymima P.P.arba Žingsninis valdymas). |
L1 — Atidaryti / sustabdyti / uždaryti / sustabdyti L2 — Atidaryti / sustabdyti / uždaryti / atidaryti L3 — Atidaryti / uždaryti / atidaryti / uždaryti L4 — Daugiabučio režimas L5 — Daugiabučio režimas po dviejų sustabdymų L6 — Žingsninis valdymas, po dviejų komandų – dalinis atidarymas L7 — Valdymas laikant nuspaustą mygtuką L8 — Pusiau automatinis atidarymas, uždarymas laikant nuspaustą mygtuką |
|
Nustatomas vartų judėjimo greitis įprasto veikimo metu (ne vartams pajudant ir sustojant). |
L1 — labai lėtai (30 %) L2 — lėtai (45 %) L3 — vidutiniškai (55 %) L4 — greitai (70 %) L5 — labai greitai (85 %) L6 — itin greitai (100 %) L7 — atidaroma „greitai“, uždaroma „lėtai“ L8 — atidaroma „itin greitai“, uždaroma „greitai“ |
|
Nustatoma, kada į S.C.A. išėjimą siųsti signalą (24 V, nuo −30 % iki +50 %, didžiausia galia – 4 W) |
L1 — Vartai atidaromi L2 — Vartai uždaryti L3 — Vartai atidaryti L4 — Antrasis radijo išėjimas L5 — Trečiasis radijo išėjimas L6 — Ketvirtasis radijo išėjimas L7 — Priežiūra L8 — Elektrinė spyna |
|
Aptinka variklio jėgos kontrolės sistema vartų svorį. Ši sistema taip pat įvertina aplinkos temperatūrą ir automatiškai reguliuoja variklio jėgą, pavyzdžiui, ją padidina esant labai žemai temperatūrai. |
L1 — itin lengvi vartai L2 — labai lengvi vartai L3 — lengvi vartai L4 — vidutinio svorio vartai L5 — šiek tiek sunkūs vartai L6 — sunkūs vartai L7 — labai sunkūs vartai L8 — itin sunkūs vartai |
|
Nustatomas vartų atidarymo atstumas dalinio atidarymo režimu. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
L7 — Techninės priežiūros įspėjimas Nustato vartų manevrų skaičių, kurį pasiekus pavara praneš, kad reikia atlikti techninę priežiūrą. |
L1 — Automatiškai (pavara pati apskaičiuoja pagal manevrų sudėtingumą) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Atkuria iki 8 paskutinių klaidų pranešimų garsinius signalus. |
L1 — 1-ojo manevro rezultatas L2 — 2-ojo manevro rezultatas L3 — 3-iojo manevro rezultatas L4 — 4-ojo manevro rezultatas L5 — 5-ojo manevro rezultatas L6 — 6-ojo manevro rezultatas L7 — 7-ojo manevro rezultatas L8 — 8-ojo manevro rezultatas |
Dviejų vienas prieš kitą judančių stumdomųjų vartų automatizavimas dviem NICE Robus RB1000 pavaromis
Jei reikia automatizuoti dvejus stumdomuosius vartus judančius vienas prieš kitą, pavaros Robus galima prijungti valdomosios pavaros režimu. Veikimo principas toks: viena pavara yra pagrindinė ir siunčia komandas kitai, valdomajai. Visos Robus pavaros gamykloje nustatytos kaip pagrindinės, todėl šį parametrą reikia nustatyti valdomojoje pavaroje I lygio programavimo skiltyje naudojant L8 funkcija – valdomoji pavara.
Pagrindinės ir valdomosios pavarų prijungimo apribojimai
- Valdomosios pavaros varomų vartų negalima atidaryti kitaip nei visiškai (nėra galimybės atidaryti iš dalies).
- Visi įrenginiai (fotoelementai, imtuvas, ir pan.) turi būti prijungti prie pagrindinės pavaros. Prie valdomosios pavaros galima prijungti tik: įspėjamasis švyturėlis, S.C.A. išėjimo indikatorius, įrenginiai, prijungiami prie STOP įvesties ir P.P. (taip pat vadinamos STEP-BY-STEP, arba žingsniniu valdymu), OPEN įvestys ir CLOSE yra ignoruojamos.
- Jei norite naudoti atsarginį akumuliatorių (NICE PS124), kiekviena pavara turi turėti atskirą akumuliatorių.
- Visos valdomojoje pavaroje užprogramuotos funkcijos ignoruojamos, išskyrus šias:
| I lygio programavimas. | II lygio programavimas. |
|---|---|
| L4 – budėjimo režimas | L3 – variklio greitis |
| L5 – didžiausia galia | L4 – išėjimo indikatorius |
| L8 – valdomoji pavara | L5 – variklio galia |
| L8 – klaidų archyvas |
Dviejų Robus pavarų montavimo valdomosios pavaros režimu eiga
1. Sumontuokite vartus ir pavaras bei nustatykite atidarymo kryptis pagal:
2. Prijunkite pavaras pagal schemą (būtina laikytis poliškumo BlueBUS jungimo tarp pavarų):
3. Prijunkite elektros maitinimą prie abiejų pavarų
4. Valdomosios pavaros II lygio programavimo skiltyje nustatykite parametrą L8 – valdomoji pavara
5. Atlikite prijungtų įrenginių atpažinimo etapą valdomojoje pavaroje
6. Atlikite prijungtų įrenginių vertinimo fazę pagrindiniame valdymo bloke
7. Atlikite vartų varčios ilgio vertinimo fazę pagrindiniame valdymo bloke
Papildomų išorinių įrenginių prijungimas prie pavaros
 |
Jei prie pavaros reikia prijungti papildomų įrenginių, kuriems būtinas išorinis maitinimas (pvz., indikacinį apšvietimą, raktinis jungiklis, magnetines korteles ir pan.), prijunkite įrenginį, kaip parodyta paveikslėlyje. Tiekiama įtampa yra 24 V DC, nuo –30 % iki +50 %, maksimali srovė – 100 mA. |
Specialiosios pavaros funkcijos
Vartai nuolat atidaryti
Jei komanda į STEP-BY-STEP įvestį (taip pat žymimą P.P. arba „Žingsnis po žingsnio“) siunčiama ilgiau nei 2 sekundes, valdymo blokas laikys vartus atidarytus, kol komanda bus siunčiama. Ši funkcija ypač naudinga naudojant kartu su laikmačiu.
Priverstinis judėjimas
Jei sugenda kuris nors saugos įtaisas arba, pavyzdžiui, į fotodaviklių spindulįpatenka nepašalinama kliūtis ir dėl saugumo vartai nejuda, galima įjungti režimą „Žmogus prie valdymo “, nuolat pasirinkus II lygio programavime nustatymą L2 – Žingsninio valdymo tipas į reikšmęL7 – Žmogus prie valdymo
- “, arba laikinai:Nuotoliniai valdikliai, Raktiniai jungikliai raktiniu jungikliu
- ir pan.). Pavarų švyturėliai švyturėlis tikriausiai.
- signalizuos apie klaidą
- Todėl per 3 sekundes nuo ankstesnės komandos pasiųskite ją dar kartą ir laikykite nuspaudę.
Kol laikysite komandą, vartai judės; atleidus mygtuką, jie sustos.
Techninės priežiūros pranešimas II lygio programavime nustatomas L7 punkte nustatomas ciklų skaičius, po kurio pavara turi pranešti apie techninės priežiūros (patikros) poreikį. Robus pavaros švyturėliu švyturėliu (arbaS.C.A. išėjime , jei tai nustatyta II lygio programavime punkte L4 – Išėjimo indikatorius lygisL7 – Priežiūra
| ) taip: | Ciklų skaičius | Signalizavimas švyturėliu |
|---|---|---|
| Signalizavimas išėjimo indikatoriumi S.C.A. | mažiau nei 80 % ribos | Įprastas veikimas, mirksi kas pusę sekundės. |
| „Šviečia“ 2 sekundes pradėjus atidaryti. | 80–100 % ribos | Šviečia 2 s nuo judėjimo pradžios, tada veikia įprastai. |
| Mirksi vartams judant. | virš 100 % ribos | Šviečia 2 s nuo judėjimo pradžios, tada veikia įprastai; judėjimui pasibaigus šviečia dar 2 s. |
Nuolat mirksi.
Techninės priežiūros pranešimo ištrynimo ir dabartinio ciklų skaičiaus patikrinimo instrukcijas rasite vadovo 7.4.3 skyriuje.
Pavaros trikčių šalinimas Kreipkitės į NICE pavarų techninės pagalbos skyrių kreipkitės į mūsų techninės pagalbos skyrių
dėl NICE pavarų.
Atsižvelgiant į problemos pobūdį
|
Montuodami (arba sugedus pavarai) galite susidurti su viena iš šių problemų: |
Problema |
|---|---|
|
Galimas sprendimas |
Vartai nereaguoja į nuotolinio valdiklio komandą, o valdiklio LED indikatorius neužsidega. Pavaros nuotoliniai valdikliai pavaros valdiklio veikia; jei ne, pakeiskite jas. |
|
Instrukcijas rasite konkretaus valdiklio vadove. |
Vartai nereaguoja į nuotolinio valdiklio komandą, tačiau valdiklio LED indikatorius užsidega. Nuotolinis valdiklis nuotolinis valdiklis Vartų pavarų radijo imtuvai imtuvo Nuotolinį valdiklį nuotolinį valdiklį |
|
įrašyti iš naujo.
|
Vartai nejuda, o BlueBUS LED indikatorius nemirksi. Patikrinkite, ar. pavara maitinama 230 V įtampa. Jei taip, patikrinkite abu saugiklius |
|
ir, jei reikia, pakeiskite juos naujais, kurių parametrai tokie patys. |
Vartai nejuda, o švyturėlis nemirksi. Patikrinkite, ar pavara užregistruoja komandą. Nuotoliniu valdikliu nuotoliniu valdikliu turėtų BlueBUS LED indikatorius du kartus greitai sumirksėti. Jei komandą siunčia kitas įrenginys per STEP-BY-STEP įvestį (P.P.), turėtų užsidegti atitinkamas. |
|
STEP-BY-STEP LED indikatorius. |
Vartai nejuda, o švyturėlis sumirksi kelis kartus. Suskaičiuokite mirksnius ir peržiūrėkite. |
|
Švyturėlio mirksnių diagnostika |
Vartai pajuda, bet iškart sustoja ir pradeda judėti priešinga kryptimi. variklio galia tikriausiai jūsų vartams per maža. Patikrinkite, ar vartų judėjimui netrukdo jokios kliūtys, ir prireikus padidinkite pavaros galią arba įjunkite funkciją Pradinis postūmis. |
|
Vartai pradeda judėti, bet švyturėlis neveikia. |
Patikrinkite, ar yra įtampa FLASH išėjime vartams judant (įtampos dydis nesvarbus, apie 10–30 Vdc). Jei išėjime yra įtampa, problema greičiausiai švyturėlyje, pabandykite jį pakeisti panašiu ir patikrinti, ar veikia. Jei išėjime nėra įtampos, FLASH išėjimas gali būti perkrautas. Patikrinkite, ar nėra trumpai sujungtų laidų. |
|
Vartai pradeda judėti, bet S.C.A. išėjimas neveikia. |
Nustatykite S.C.A. išėjimui užprogramuotos funkcijos tipą ir, jei išėjimas turėtų mirksėti, patikrinkite, ar jame yra įtampa (apie 24 Vdc). Jei išėjime yra įtampa, problema greičiausiai lemputėje; pabandykite ją pakeisti panašia ir patikrinti, ar veikia. Jei išėjime nėra įtampos, S.C.A. išėjimas gali būti perkrautas. Patikrinkite, ar nėra trumpai sujungtų laidų. |
Diagnostika pagal švyturėlio mirksėjimą
Vartams judant švyturėlis mirksi reguliariai kas sekundę. Iškilus problemai, švyturėlis praneša apie klaidą dviem greitomis, viena po kitos einančiomis mirksėjimų sekomis.
|
Mirksėjimų seka |
Klaida |
Sprendimas |
|---|---|---|
|
1 mirksnis 1 sekundės pauzė 1 mirksnis |
BlueBUS klaida
|
Prie BlueBUS įvesties prijungti įrenginiai nesutampa su tais, kurie buvo nustatyti įrenginių aptikimo etape. Pakartokite aptikimo etapą. Jei tai nepadės, pabandykite dar kartą. Kitu atveju atmetimo būdu nustatykite sugedusį įrenginį ir jį pakeiskite (įsigykite naują, pateikite pretenziją arba sutaisykite). |
|
2 mirksniai 1 sekundės pauzė 2 mirksniai |
Fotoelemento suveikimas |
Suveikia fotoelementai, tai įprasta, jei uždarant vartus jų spindulys užstojamas. Jei spindulys nebuvo užstotas, fotoelementai gali būti nešvarūs, apakinti ryškios šviesos arba sugedę. |
|
3 mirksniai 1 sekundės pauzė 3 mirksniai |
Variklio jėgos ribotuvo suveikimas
|
Vartams judant vartai aptinka padidėjusią trintį – galbūt vartai netinkamai sureguliuoti. Pabandykite juos pajudinti rankiniu būdu ir sureguliuoti. Kitu atveju paprastai padeda padidinti variklio galią, prireikus įjungti funkciją „Pradinis postūmis“. Kita problema gali kilti, jei apatinis ribotuvas yra per aukštai. |
|
4 mirksniai 1 sekundės pauzė 4 mirksniai |
STOP įvesties suveikimas
|
Į STOP įvestįbuvo nusiųsta komanda, todėl, jei tai įvyko be priežasties, patikrinkite prie jos prijungtus įrenginius. |
|
5 mirksniai 1 sekundės pauzė 5 mirksniai |
Vidinė valdymo bloko klaida |
Palaukite 30 sekundžių ir bandykite dar kartą. Jei klaida išlieka, pabandykite iš naujo. Kitu atveju greičiausiai reikės valdymo bloką remontuoti arba pakeisti. |
|
6 mirksniai 1 sekundės pauzė 6 mirksniai |
Pasiektas valandinis manevrų limitas. |
Palaukite kelias minutes, kol ciklų ribotuvas nukris žemiau ribinės vertės. |
|
7 mirksniai 1 sekundės pauzė 7 mirksniai |
Vidinė elektroninių grandinių klaida. |
Atjunkite visą pavarą kelioms sekundėms ir bandykite dar kartą. Jei klaida išlieka, pabandykite iš naujo. Kitu atveju tikriausiai reikės valdymo bloką remontuoti arba pakeisti. |
|
8 mirksniai 1 sekundės pauzė 8 mirksniai |
Aktyvi nuolatinė komanda.
|
Į pavarą nuolat siunčiama komanda – patikrinkite prie OPEN įvesties. Tikriausiai taip nutinka dėl prijungto laikmačio.
|
Diagnostika pagal LED indikatorių mirksėjimą
Ant RBA3R10 valdymo bloko pavaros NICE Robus RB1000 yra dvi LED indikatorių grupės. Mirksėdamos arba šviesdamos jos rodo normalų valdymo bloko veikimą arba, vadovaujantis toliau pateiktomis lentelėmis, nurodo klaidas.
Horizontalūs LED indikatoriai BLUEBUS, STOP, PP, OPEN, CLOSE
|
Indikacija |
Būsena |
Sprendimas |
|---|---|---|
|
BlueBUS LED indikatorius |
||
|
Nešviečia |
Klaida
|
Patikrinkite prijungimą prie elektros tinklo. Jei jis tvarkingas, patikrinkite saugiklius F1 ir F2 ir, jei reikia, pakeiskite juos naujais, kurių parametrai tokie patys. |
|
Šviečia |
Rimtas gedimas
|
Pabandykite atjungti valdymo bloką, prireikus visus įėjimus. Jei tai nepadeda, atkurkite gamyklinius nustatymus. Jei ir tada problema išlieka, greičiausiai reikės pakeisti valdymo bloką. |
|
Mirksi sekundės intervalais |
Viskas gerai |
Įprastas valdymo bloko veikimas. |
|
2 greiti mirksniai |
Pasikeitė įėjimų būsena |
Įprastas veikimas – pasikeitė įėjimo būsena STEP-BY-STEP, STOP, OPEN, CLOSE, buvo suaktyvintos fotodavikliai, arba pavara gavo komandą iš nuotolinio valdymo pulto. |
|
Mirksnių sekos, atskirtos sekundės pauze |
Daugiau galimybių |
Mirksnių skaičius sekoje atitinka švyturėlio klaidų diagnostiką. |
|
LED STOP (Stabdyti) |
||
|
Nešviečia |
Suaktyvintas STOP įėjimas |
Patikrinkite įrenginius, prijungtus prie STOP įėjimo. |
|
Šviečia |
Viskas gerai |
STOP įėjimas neaktyvus. |
|
LED STEP-BY-STEP (taip pat žymimas P.P., žingsninis valdymas) |
||
|
Nešviečia |
Viskas gerai |
STEP-BY-STEP įėjimas neaktyvus. |
|
Šviečia |
Suaktyvintas STEP-BY-STEP įėjimas |
Įprastas valdymo bloko veikimas, jei prie jo prijungtas aktyvus įrenginys STEP-BY-STEP įėjimo. |
|
LED OPEN (Atidaryti) |
||
|
Nešviečia |
Viskas gerai |
OPEN įėjimas neaktyvus.
|
|
Šviečia |
Suaktyvintas OPEN įėjimas |
Įprastas valdymo bloko veikimas, jei prie jo prijungtas aktyvus įrenginys OPEN įėjimo. |
|
LED CLOSE (Uždaryti) |
||
|
Nešviečia |
Viskas gerai |
CLOSE įėjimas neaktyvus.
|
|
Šviečia |
Suaktyvintas CLOSE įėjimas |
Įprastas valdymo bloko veikimas, jei prie jo prijungtas aktyvus įrenginys CLOSE įėjimo. |
Vertikalūs šviesos diodai L1–L8
|
Indikacija |
Sprendimas |
|---|---|
|
LED 1 |
|
|
Nešviečia |
Įprasto veikimo metu nurodo, kad funkcija Automatinis uždarymas neįjungta. |
|
Šviečia |
Įprasto veikimo metu nurodo, kad funkcija Automatinis uždarymas įjungta. |
|
Mirksi |
|
|
LED 2 |
|
|
Nešviečia |
Įprasto veikimo metu nurodo, kad funkcija Uždaryti nutraukus fotodaviklių veikimą neįjungta. |
|
Šviečia |
Įprasto veikimo metu nurodo, kad funkcija Uždaryti nutraukus fotodaviklių veikimą įjungta. |
|
Mirksi |
|
|
LED 3 |
|
|
Nešviečia |
Įprasto veikimo metu nurodo, kad funkcija Visada uždaryti neįjungta. |
|
Šviečia |
Įprasto veikimo metu nurodo, kad funkcija Visada uždaryti įjungta. |
|
Mirksi |
|
|
LED 4 |
|
|
Nešviečia |
Įprasto veikimo metu nurodo, kad budėjimo režimo funkcija neįjungta. |
|
Šviečia |
Įprasto veikimo metu nurodo, kad budėjimo režimo funkcija įjungta. |
|
Mirksi |
|
|
LED 5 |
|
|
Nešviečia |
Įprasto veikimo metu nurodo, kad funkcija Didžiausias greitis neįjungta. |
|
Šviečia |
Įprasto veikimo metu nurodo, kad funkcija Didžiausias greitis įjungta. |
|
Mirksi |
Programuojama funkcija. |
|
LED 6 |
|
|
Nešviečia |
Įprasto veikimo metu nurodo, kad funkcija Įspėjamasis mirksėjimas neįjungta. |
|
Šviečia |
Įprasto veikimo metu nurodo, kad funkcija Įspėjamasis mirksėjimas įjungta. |
|
Mirksi |
Programuojama funkcija. |
|
LED 7 |
|
|
Nešviečia |
Veikiant įprastu režimu nurodo, kad funkcija „Uždaryti“ reiškia dalinį atidarymą neįjungta. |
|
Šviečia |
Veikiant įprastu režimu nurodo, kad funkcija „Uždaryti“ reiškia dalinį atidarymą įjungta. |
|
Mirksi |
Programuojama funkcija. |
|
LED 8 |
|
|
Nešviečia |
Veikiant įprastu režimu nurodo, kad funkcija Pavaldusis įrenginys neįjungta. |
|
Šviečia |
Veikiant įprastu režimu nurodo, kad funkcija Pavaldusis įrenginys įjungta. |
|
Mirksi |
Programuojama funkcija. |
Atsarginės baterijos montavimas NICE Robus 1000 pavarai
Atsarginė baterija NICE PS124 neįeina į standartinį komplektą pavaros, tačiau ją galima užsisakyti papildomai. Ji naudojama dingus elektrai – tuomet vartų pavara maitinama iš baterijos. Baterija nuolat įkraunama iš elektros tinklo.
| 1. Išimkite plastikinį baterijos jungties dangtelį | 2. Prijunkite bateriją prie jungties ir padėkite ją šalia valdymo bloko |
|---|---|
 |
 |
Rankinis NICE Robus RB1000 pavaros atblokavimas
 |
Dingus elektrai, negalėsite valdyti vartų naudodami nuotolinio valdymo pultą. Todėl pavarą galima atblokuoti atblokavimo raktu ir vartus stumdyti rankiniu būdu: |
| 1. Pastumkite atblokavimo spynos dangtelį | 2. Įkiškite atblokavimo raktą ir pasukite jį pagal laikrodžio rodyklę |
|---|---|
 |
 |
| 3. Patraukite atblokavimo svirtį | 4. Vartus galite judinti rankiniu būdu |
 |
|
NICE Robus RB1000 pavaros techninės savybės
| Modelis | NICE Robus RB1000 |
|---|---|
| Tipo aprašymas | Elektromechaninis reduktorinis variklis, skirtas automatiniam stumdomųjų vartų valdymui privačioje teritorijoje. Komplekte yra valdymo blokas NICE RBA3R10, tačiau nėra radijo imtuvo. |
| Krumpliaratis | Dantų skaičius: 15 Danties modulis: 4 Žingsnis: 12,6mm Žingsnio skersmuo: 60mm |
| Sukimo momentas [Jėga] |
27Nm [1000N] – reikalinga vartų varčiai pajudinti |
| Nominalusis sukimo momentas [Nominalioji jėga] |
15Nm [500N] – reikalinga varčiai judėti |
| Greitis | 0,28 m/s |
| Nominalusis greitis | 0,14 m/s |
| Iš eilės atliekamų ciklų skaičiaus riba | 150 ciklų per dieną (valdymo blokas apribos jų skaičių pagal apribojimus, žr. Pavaros pasirinkimas) |
| Veikimo laiko riba | 5 minutės (valdymo blokas apribos veikimo laiką pagal apribojimus, žr. Pavaros pasirinkimas) |
| Eksploatavimo trukmė | nuo 250 000 iki 20 000 ciklų, priklausomai nuo vartų varčios svorio ir ilgio, taip pat nuo pavaros nustatymų |
| Maitinimo įtampa | 230V (+10% -15%) 50/60Hz |
|
Energijos sąnaudos |
450W [2,3A] |
| Izoliacijos klasė | 1 – būtina įžeminti |
| Atsarginis maitinimo šaltinis | galima įsigyti ir sumontuoti papildomai atsarginę bateriją NICE PS124 |
| Švyturėlio išėjimas | dviem švyturėliai 12 V su 21 W lempute (pvz. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Išėjimo indikatorius (S.C.A.) | vienai 21 V, maks. 4 W lemputei (išėjimo įtampa +50 % –30 %), gali valdyti mažą relę |
| BlueBUS išėjimas | vienas išėjimas iki 15 BlueBUS įrenginių |
| STOP įvestis | normaliai atviriems, normaliai uždariems kontaktams ir įrenginiams, kurių varža pastovi – 8,2 KΩ |
| STEP-BY-STEP įvestis (P.P., žingsninis valdymas) | normaliai atviras kontaktas (uždarymas sukelia komandą „Žingsninis valdymas") |
| OPEN įvestis | normaliai atviras kontaktas (uždarymas sukelia komandą „Atidaryti") |
| CLOSE įvestis | normaliai atviras kontaktas (uždarymas sukelia komandą „Uždaryti") |
| Radijo imtuvas | be imtuvo, „SM“ jungtis imtuvams NICE SMXI, NICE OXI ir pan. |
| Antenos įvestis | 52 Ω koaksialiniam kabeliui RG-58 (arba panašiam) |
| Programavimo funkcijos | 8 įjungimo / išjungimo funkcijos (I lygio programavimas) 8 reguliuojamos funkcijos (II lygio programavimas) |
| Automatinio vertinimo funkcijos |
vartų varčios ilgio nustatymas (įsibėgėjimo ir sustojimo atstumų apskaičiavimas, dalinio atidarymo taško apskaičiavimas) |
| Darbinė temperatūra | nuo −20 °C iki +50 °C |
| Naudojimas sūrioje, rūgštinėje ir potencialiai sprogioje aplinkoje | ne |
| Apsaugos klasė | IP44 |
| Matmenys | 210×330×303 (plotis×ilgis×aukštis) |
| Svoris | 13 kg |
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
