NICE Robus RB600 – atskira pavara stumdomiesiems vartams (A)
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
Yra sandėlyje
546,59 € su PVM
| Svoris |
|---|
| 12 kg |
Produkto aprašymas NICE Robus RB600 – atskira pavara stumdomiesiems vartams (A)
NICE RB600 pavarą pakeitė naujesnis modelis NICE RBS600. Peržiūrėkite naujesnio modelio NICE RBS400 ir RBS600 privalumus.
NICE Robus RB600 pavara skirta stumdomieji vartai svorio iki 600 kg ir pravažiavimo pločio iki 8 m. Turi elektromechaninį stabdymo jungiklį. Pavara yra negrįžtamoji. Išsamios techninės savybės ». Atsisiųsti instrukciją ».
(Ar ši pavara man tinka?)
Palyginkite su kitomis pavaromis:
| « Silpnesnė pavara | Alternatyvi pavara | Galingesnė pavara » |
|---|---|---|
|
|
|
|

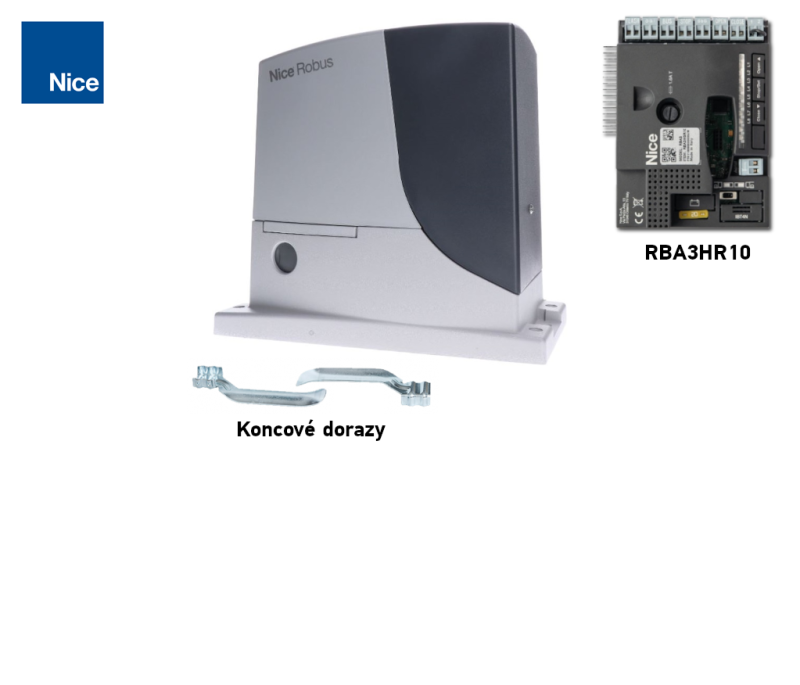

Šį produktą – atskirą NICE Robus RB600 stumdomųjų vartų pavarą (mūsų kodas NICE-RB600-A) – sudaro:
- elektromechaninė NICE Robus RB600 pavara 600 kg keliamosios galios, skirta ne ilgesnei kaip 8m vartų varčiai, su įmontuotu (bet nuimamu) valdymo bloku RBA3R10 be radijo signalo imtuvo (OXI).
- 2 × atblokavimo raktai rankiniam pavaros valdymui (reikalingi dingus elektrai)
- pavaros montavimo komponentai, tvirtinimo detalės ir kronšteinas, pavaros galinių jungiklių ribotuvai
- montavimo instrukcija
Su nuolaida siūlomi rinkiniai, kuriuose yra pavara NICE Robus RB600:
| Pavaros rinkinys su priedais » | Pavaros rinkinys su priedais ir krumpliastiebiu » |
|---|---|
|
Robus pavara iki 600 kg, nuotolinio valdymo pultas, fotoelementai, signalinė lempa, raktinis jungiklis. |
ROBUS pavara iki 600 kg, krumpliastiebis, nuotolinio valdymo pultas, fotoelementai, signalinė lempa, raktinis jungiklis. |
| Savarankiškai laikančių vartų gamybos rinkinys » | Bėginių vartų gamybos rinkinys » |
Vežimėliai su 8 guoliais, C profilis 6+3m Fe, įvažiavimo ritinėlis, gaubtas, kreiptuvas, pavara, krumpliastiebis. |
Ratukai Ø100 mm, bėgis 4x3m Zn, apatiniai ribotuvai, kreiptuvas, pavara, krumpliastiebis. |
Pavara kompaktiška, saugi ir praktiška, idealiai tinkanti naudoti tiek namuose, tiek įmonėse. Smūgiams atsparus korpusas, aliuminio lydinio korpusas padengtas epoksidine danga.
Pavara skirta automatizuoti stumdomuosius vartus, kurių svoris neviršija 600 kg, o varčios ilgis – 8 m. Nurodytos vertės galioja gamintojo nustatytomis sąlygomis, atsižvelgiant į oro sąlygas, temperatūros svyravimus, vartų standumą ir, svarbiausia, lengvą vartų judėjimą. Ne visada pavyksta to pasiekti arba to neįmanoma kontroliuoti, todėl rekomenduojame NICE Robus RB600 pavarą naudoti vartams, kurių parametrai siekia 80% šių verčių. Daugiau informacijos rasite skyriuje Pavaros pasirinkimas .
Labai patogi naudotojui technologija BlueBUS leidžia maitinti ir valdyti iki 7 poras fotoelementų dviejų gyslų kabeliu.
Temperatūros jutiklis reguliuoja pavaros traukos jėgą atsižvelgdamas į klimato sąlygas. Pavaroje taip pat įmontuotas šiluminis saugiklis.
Reguliuojamas greitis, jėga ir pauzės trukmė automatinis pavaros uždarymas ir daug daugiau, žr. Programavimas.
Diagnostika naudojant įspėjamojo švyturėlio.
Krumpliaratis 4 modulis yra suderinamas su krumpliastiebiu mūsų pasiūloje.
Robus 600 pavaros funkcija "Pavaldusis įrenginys" užtikrina automatinį dviejų variklių sinchronizavimą. Tai reiškia, kad galima automatizuoti dvi viena į kitą važiuojančias stumdomųjų vartų sistemas.
Pavara NICE Robus RB600 NICE Robus RB600 yra elektromechaninė pavara, tinkama Slovakijos klimato sąlygoms ir atitinkanti visus Europos saugos standartus.
Priedai, suderinami su NICE Robus RB600 pavara
Taip pat rekomenduojame įsigyti su pavara suderinamų pasirenkamų priedų arba pasirinkti vieną iš jau paruoštų komplektų su nuolaida:
| Kas | Kodėl | Tipas |
|---|---|---|
| Švyturėlis | Švyturėlis mirksėdamas signalizuoja apie vartų judėjimą – tinka išvažiavimams, kuriuose matomumas prastas. Jame taip pat įmontuota antena, užtikrinanti didesnį nuotolinio valdymo pulto veikimo nuotolį. | – LED švyturėlis su antena ELDC – daugiafunkcis šviestuvas WLT – belaidis saulės energija maitinamas LED švyturėlis LLW |
| Fotoelementai | Uždarant vartus aptinka kliūtį ir sustabdo jų judėjimą – vartai neatsitrenks nei į automobilį, nei į žmones. | – Era Photocell Medium EPMB – Era Photocell Large EPLB – Era Photocell Slim EPSB – belaidžiai FT210B – belaidžiai EPMOW – saulės energija maitinami PHW |
| Siųstuvas | Vartams valdyti nuotoliniu būdu. | – Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E – Era Flor Flo2RE, Flo4RE – FloR Flo2R-s, Flo4R-s – Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Imtuvas | Būtinas vartams valdyti nuotoliniu būdu. | - OXI - OXIBD - OXILR – „Wi-Fi“ imtuvas IT4WIFI – GSM imtuvas GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Antena | Didesniam nuotolinio valdymo pulto veikimo nuotoliui. | – integruota į švyturėlį ELDC – atskira antena ABFKIT |
| Klaviatūra | Jei pamestumėte nuotolinio valdymo pultelį arba pas jus dažnai atvyksta daug transporto priemonių ar žmonių ir nenorite kiekvienam duoti pultelio ar kaskart atidaryti vartų atskirai. | - belaidis EDSWG - laidinis EDSB |
| Raktinis jungiklis | Vartams valdyti raktu per jungiklį, kabeliu prijungtą prie pavaros bet kurioje patogioje vietoje. | - virštinkinis, su standartiniu cilindru EKS - virštinkinis, su europiniu cilindru, EKSEU - įleidžiamasis, su standartiniu cilindru EKSI - įleidžiamasis, su europiniu cilindru EKSIEU |
| Kortelių skaitytuvai | Pavaros valdymas priglaudus kortelę arba pakabuką prie kortelių skaitytuvo. | - ERA atsakiklio skaitytuvas ETPB |
| Dantytasis bėgelis | Būtinas automatinei pavarai – be dantytojo bėgelio pavara negalės judinti vartų. | - nailoninis, su plieniniu sutvirtinimu, 33 cm LZ-1 - nailoninis, su plieniniu sutvirtinimu, 1 m LZ-10 - nailoninis, su plieniniu sutvirtinimu, atvirkštinis, 1 m LZ-15 - plieninis, 30x8 mm, 1 m LZ-3 - plieninis, 30x12 mm, 1 m LZ-5 - nerūdijančiojo plieno, 30x10 mm, 1 m LZ-7 |
| Atsarginis maitinimo šaltinis | Nutrūkus elektros tiekimui, užtikrina vartų veikimą. | - atsarginė baterija PS124 - maitinimas saulės energija SYKCE |
Atsisiunčiami vadovai ir dokumentai
NICE Robus RB600 trumpai
NICE Robus yra negrįžtamųjų elektromechaninių reduktorinių stumdomųjų vartų pavarų. Jos tiekiamos su įmontuotu (tačiau nuimamu) NICE RBA3R10 valdymo bloku su SM jungtimi išoriniams imtuvai radijo signalo NICE SMXI, arba NICE OXI. Išorinių įrenginių elektros jungtys (fotoelementai, įspėjamasis švyturėlis, ir pan.) NICE Robus šeimos NICE Robus stumdomųjų vartų pavarose supaprastintos panaudojant BlueBUS, leidžiančią kelis įrenginius prijungti prie bendros jungties vos vienu dviejų gyslų kabeliu; be to, nereikia paisyti poliškumo. Automatinis valdymas priklauso nuo elektros tiekimo, tačiau dingus elektrai pavaros reduktorių galima atrakinti specialiu atrakinimo raktu ir vartus valdyti rankiniu būdu. Taip pat galima papildomai įsigyti pasirenkamą NICE PS124 atsarginę bateriją, leidžiančią valdyti vartų pavarą ir nutrūkus elektros tiekimui.
Pavaros pasirinkimas – ar pavara NICE Robus RB600 tinka mano vartams?
Kiekvieni vartai turi savo dydį (ir atitinkamai svertą) bei svorį (ir atitinkamai sverto jėgos poveikį) ir kiekviena pavara turi savo ribas. Pavara NICE Robus RB600 tinka toliau nurodyto ilgio ir svorio vartų varčioms:
| Ciklų skaičius per valandą Ciklų iš eilės skaičius |
Varčios svoris | ||||
| Iki 200 kg | 200–400 kg | 400–500 kg | 500–600 kg | ||
|---|---|---|---|---|---|
|
D |
Iki 4 m |
40 |
32 |
24 |
20 |
| 4–6 m | 25 13 |
20 16 |
15 9 |
13 6 |
|
| 6–8 m | 20 10 |
16 12 |
12 7 |
10 5 |
|
Iš esmės varčios ilgis nustato maksimalų ciklų per valandą ir iš eilės atliekamų ciklų skaičių, t. y. nurodo, kiek laiko pavara gali veikti. Didesnis svoris šių ciklų skaičių dar labiau sumažina procentine išraiška, nes pavara patiria didesnę apkrovą, ir taip pat nustato didžiausią leistiną greitį esant nurodytai apkrovai. Pavaroje įrengtas įtaisas (šiluminis saugiklis), kuris matuoja variklio ir aplinkos temperatūrą bei atitinkamai sumažina galimų ciklų skaičių.
NICE Robus RB600 pavaros ribinės vertės
Nurodytas vertes rekomenduoja gamintojas NICE. Remdamiesi patirtimi, rekomenduojame palikti maždaug 80 % nurodytų verčių pavaros galios rezervą:
| Maksimaliai | Rekomenduojame | |
|---|---|---|
| Varčios ilgis | 8 m | 6,5 m |
| Varčios svoris | 600 kg | 500 kg |
Tačiau naudojant pavarą maksimaliu pajėgumu, jos tarnavimo laikas trumpėja – žr. apytikslį pavaros tarnavimo laiko skaičiavimą, atsižvelgiant į apkrovos veiksnius:
NICE Robus RB600 pavaros tarnavimo laikas
Toliau pateiktoje lentelėje suskaičiuokite varčios svorio ir ilgio apkrovos indeksus bei pridėkite kitų veiksnių indeksus, jei tokių yra. Tada pagal grafiką nustatysite pavaros tarnavimo laiką, išreikštą ciklų skaičiumi.
Pavyzdys: Turiu vartus, kurių pravažiavimo plotis yra 4,5 m, o konstrukcija su užpildu sveria iki 200 kg (standartiniai vartai). Apskaičiuoju varčios ilgio indeksą – maždaug 15, prie vartų svorio indekso 10 pridedu ir žemesnės temperatūros indeksą 10, nes mūsų žiemos būna šaltesnės, taigi bendras indeksas yra 35. Iš grafiko matau, kad pavaros tarnavimo laikas yra maždaug 120 000 ciklų. Kai atliekama 10 manevrų per dieną, tai atitinka maždaug 32 metų tarnavimo laiką.
| Visos automatikos savybės | Indeksas | Tarnavimo laiko grafikas |
|---|---|---|
| Varčios svoris |
Rekomenduojamas didžiausias bendras indeksas yra iki 75 %. (t. y. 40 000 ciklų – įprastai naudojant po 10 ciklų per dieną, tai sudaro 10 metų)
|
|
| Iki 200 kg | 10 | |
| 200–400 kg | 30 | |
| 400–600 kg | 50 | |
| Varčios ilgis | ||
| Iki 4 m | 10 | |
| 4–6 m | 20 | |
| 6–8 m | 35 | |
| Kiti veiksniai (jei tikimybė, kad jie pasireikš, yra didesnė nei 10 %) | ||
| Aplinkos temperatūra viršija 40 °C arba yra žemesnė nei 0 °C, arba drėgmė viršija 80 % | 10 | |
| Dulkėta aplinka | 15 | |
| Sūri aplinka | 20 | |
| Fotoelementų suveikimas | 15 | |
| STOP įvesties suveikimas | 25 | |
| Greitis didesnis nei „L4 – greitas“ | 20 | |
| Aktyvi „piko“ funkcija | 25 | |
NICE Robus RB600 pavaros montavimas
Pavaros montavimo būdas pavaros yra skirtas bėginiams stumdomiesiems vartams ir konsoliniams stumdomiesiems vartams skiriasi. Bėginiams vartams paprastai pavara montuojama žemės paviršiaus lygyje, o konsoliniams vartams ją pavaras reikia pakelti, pavyzdžiui, naudojant srieginius strypus (srieg. strypas Ø8), savadarbį laikiklį, paaukštinant betono pagrindą ir pan. Svarbiausia tinkamai nustatyti krumpliastiebio aukštį, kad jis idealiai susikabintų su pavaros krumpliaračiu, žr. Krumpliastiebis ir jo atrama.
Kabeliai
Tipinė (pasirenkama) pavaros ir priedų prijungimo schema atrodo taip:
Priedų sąrašas
|
|
Kabelių sąrašas
| Paskirtis | Tipas | Maks. ilgis |
|---|---|---|
| A. Maitinimas | 3×1,5mm2 | 30m, jei ilgiau – 3×2,5mm2 + įžeminimas |
| B. Įspėjamoji lemputė su antena |
2×0,5mm2 |
20m 20m (rekomenduojama mažiau nei 5m) |
| C. Fotoelementai | 2×0,5mm2 | 30m, jei daugiau nei 30m – 2×1mm2 |
| D. Raktinis jungiklis | 4×0,5mm2 | 50m (arba 2 vnt. 2×0,5mm2) |
| E. Stacionarūs apsauginiai kraštai | 2×0,5mm2 | 30m |
| F. Judantys apsauginiai kraštai | 2×0,5mm2 | 30m |
Montavimas
Žr. "Kokiame aukštyje montuoti pavarą".
Dantytoji juosta ir jos ribotuvas
Vartai juda perduodant pavaros krumpliaračio sukimo momentą į linijinį judesį per dantytosios juostos pavarą, sumontuotą ant pavaros dantytojoje juostoje. Dažniausiai naudojami dviejų tipų dantytosios juostos:
 |
Nailoninė dantytoji juosta (galima ir su plieniniu įdėklu) – tvirtinama prie vartų savisriegiais varžtais per ąseles. Idealiai tinka palyginti lengviems ir trumpiems vartams. Dėl plieninio krumpliaračio ir nailoninės juostos trinties vartai juda tyliai. |
 |
Plieninė dantytoji juosta – tvirtinama prie vartų privirinant sriegines apkabas, į kurias vėliau prisukama juosta. Naudojama ilgesniems ir sunkesniems vartams. Dėl plieninio krumpliaračio trinties į plieninę dantytąją juostą vartai juda šiek tiek triukšmingiau. |
Svarbiausia, kad pavaros krumpliaračio modulis būtų suderinamas su dantytosios juostos moduliu. Pavara NICE Robus RB600 turi krumpliaračio modulį 4.
Galines padėtis atidarant ir uždarant pavara nustato pagal galinius ribotuvus, kurie montuojami ant dantytosios juostos:
| 1. Išlyginkite pavarą reguliuodami keturis taškus | 2. Vartai ir pavara turi būti vienoje plokštumoje | 3. Tarp dantytosios juostos ir pavaros krumpliaračio palikite maždaug 1-2 mm tarpą, kad vartų svoris nebūtų perduodamas pavarai. |
 |
 |
 |
| 4. Priveržkite pavaros tvirtinimo elementus, kad pavara nejudėtų jai veikiant | 5. Perkelkite vartus į atidarytą / uždarytą padėtį ir sumontuokite galinius ribotuvus taip, kad galinėje padėtyje jie įjungtų pavaros jungiklį. | |
 |
 |
Pavaros NICE Robus RB600 prijungimas
Prieš prijungdami, atjungdami ar keisdami pavaros ar papildomų įrenginių jungtis, nepamirškite atjungti elektros maitinimo – išjunkite automatą, ištraukite maitinimo saugiklį, arba atjunkite atsarginę bateriją.
...prie elektros tinklo
 |
Kad pavara veiktų pagrindiniu režimu, tereikia į pavarą atvesti elektros maitinimą.
Prijungimas paprastas:
|
...papildomų įrenginių
NICE RBA3R10 valdymo blokas pavaros NICE Robus RB600 palaiko šias papildomų įrenginių įvestis ir išvestis:
| Įvestis / išvestis | Aprašymas |
|---|---|
| Išvestis iki dviejų 12 V įspėjamųjų švyturėlių NICE LUCYB (arba NICE MLBT) su viena 12 V 21 W lempute | |
| S.C.A. (Indikatorius) |
Indikatoriaus išvestis (24 V 4 W). Jo veikimą galima nustatyti programuojant II lygio parametrą L4, žr. II lygio programavimas, L4 – išvesties indikatorius. |
| Įvestis, skirta lygiagrečiai prijungti suderinamus įrenginius, naudojančius technologiją BlueBUS dviejų gyslų kabeliu, kuriuo perduodamas ir elektros maitinimas, ir ryšio signalas. | |
| STOP (Sustabdyti) |
Įvestis įrenginiams, kurie sustabdo vartų judėjimą. Galima prijungti šiuos įrenginius:
|
| Įvestis įrenginiams, kurie valdo vartų judėjimą žingsniais (žr. Vartų judėjimo žingsninis valdymas). Galima prijungti normaliai atvirus įrenginius (NO). | |
| OPEN (Atidaryti) |
Įvestis įrenginiams, kurie valdo vartų atidarymą (žr. Vartų atidarymas). Galima prijungti normaliai atvirus įrenginius (NO). |
| CLOSE (Uždaryti) |
Įvestis įrenginiams, kurie valdo vartų atidarymą (žr. Vartų uždarymas). Galima prijungti normaliai atvirus įrenginius (NO). |
| AERIAL (Antena) |
radijo imtuvo antenos įvestis. Paprastai antena būna įmontuota įspėjamajame švyturėlyje, pavyzdžiui, NICE LUCYB, NICE MLBT, arba galima prijungti atskirą išorinę anteną NICE ABFKIT. |

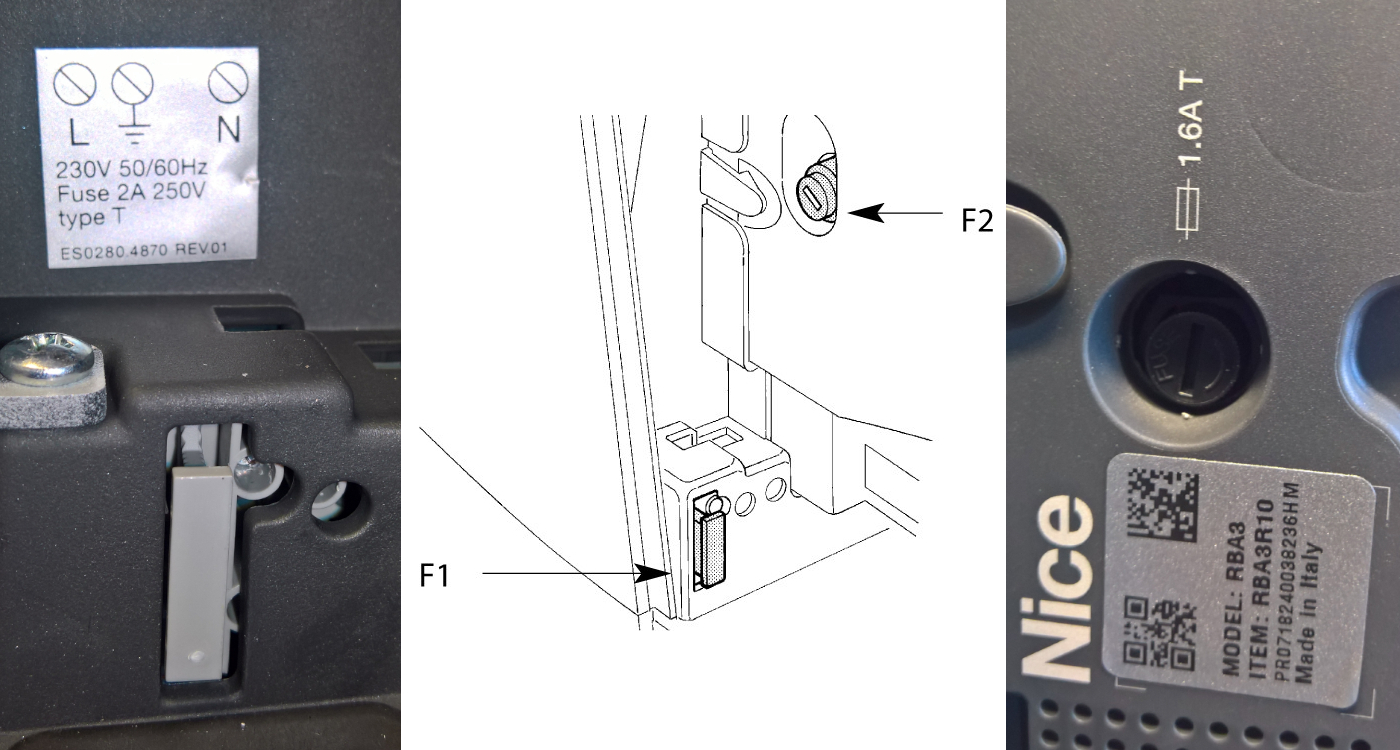

Pavaros saugikliai
|
Pavaroje pavaroje yra du saugikliai:
|
||||||||||||
Standartinė prijungimo schema:
Pavaros fotoelementai
Itin patogi naudoti BlueBUS technologija leidžia maitinti ir valdyti iki 7 fotoelementų poras dviejų gyslų kabeliu.
Kelių fotoelementų porų prijungimas NICE EPMB į duomenų tinklą NICE BlueBUS
Fotoelementus išdėstykite aplink vartus arba vartelius pagal pavyzdines situacijas visiškai prijunkite ir nustatykite tiltelius pagal fotoelementų tiltelių lentelę fotoelementų NICE EPMB vartų pavaros. Kad būtų išvengta arti viena kitos esančių fotoelementų porų tarpusavio trikdžių, būtina laikytis šių pavyzdinių situacijų, nustatyti tinkamą siųstuvų orientaciją TX ir imtuvų RX. Prijunkite fotoelementus lygiagrečiai, kaip parodyta paveikslėlyje (poliškumo laikytis nebūtina):
Jei norite, kad fotoelementai veiktų kaip vartų atidarymo įtaisai (žr. FA1 ir FA2 pavyzdinėse situacijose), t. y. kai automobiliu įvažiuojate tarp jų optinių ašių, kad vartai atsidarytų, reikia nutraukti jungtį A siųstuve TX ir imtuve RX, žr. paveikslėlį:
Fotoelementų prijungimo pavyzdinė situacija
NICE fotoelementų jungčių lentelė EPMB vartų pavaros
 |
Kelių fotoelementų porų prijungimas prie BlueBUS atliekamas nustatant skirtingas trumpiklių kombinacijas; kiekviena prijungta pora turi turėti unikalią kombinaciją. Viename BlueBUS duomenų tinkle negali būti dviejų porų su ta pačia kombinacija. Vienos fotoelementų poros siųstuve TX ir imtuve RX reikia nustatyti vienodą trumpiklio reikšmę. Jei naudojamas tik vienas trumpiklis arba jų visai nenaudojama, likusius visada pasilikite būsimam naudojimui. |
| Fotoelementų poros žymėjimas | Trumpiklis, nustatomas naudojant trumpiklių kombinaciją |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Jei dėl kokios nors priežasties reikia pakeisti fotoelementą, tereikia jame nustatyti tą patį trumpiklį kaip originaliame, ir įrenginių atpažinimo etapo atlikti nereikia.
Pavarų radijo signalo imtuvas
 |
NICE Robus RB600 pavara tiekiama su valdymo bloku NICE RBA3R10, kuriame yra SM jungtis išoriniam radijo imtuvui (pvz., NICE OXI, NICE SMXI). Šis imtuvas būtinas radijo signalais perduodamoms komandoms priimti iš nuotolinio valdymo pultų, todėl jis būtinas norint nuotoliniu būdu valdyti stumdomuosius vartus nuotolinio valdymo pultu. |
Vartų judėjimo krypties pasirinkimas
Stumdomųjų vartų atidarymo kryptį reikia pasirinkti atsižvelgiant į pavaros padėtį stumdomųjų vartų sąvaros atžvilgiu. Žiūrėkite į vartus iš tos pusės, kurioje sumontuota pavara.
 |
 |
| Jei vartai atsidaro į kairę, jungiklį nustatykite į kairę. | Jei vartai atsidaro į dešinę, jungiklį nustatykite į dešinę. |
Jungiklį rasite dešinėje RBA3R10 valdymo bloko viduryje.
Prijungtų pavaros įrenginių atpažinimas
Kiekvieną kartą prijungus, atjungus arba pakeitus papildomų įrenginių prijungimą prie BlueBUS įvesties ir STOP turi būti atliktas papildomų įrenginių atpažinimo etapas. Pavara pati praneš apie būtinybę atlikti šią operaciją – mirksės šviesos diodai L1 ir L2.
 |
|
Vartų sąvaros ilgio aptikimas
Kad vartai judėtų tinkamai (ypač apskaičiuojant įsibėgėjimo ir lėtėjimo atstumus bei dalinį atidarymą), pavara turi pati nustatyti vartų sąvaros ilgį. Šios operacijos metu pavara perkelia vartus nuo vieno atramos taško iki kito ir jungikliu nustato vartų ilgį.
 |
|
Pavaros programavimas
Robus pavaroje galima užprogramuoti kelias funkcijas: įjungti arba išjungti funkciją programuojant I lygį., arba nustatyti iš anksto parinktą parametrą programuojant II lygį.
Valdymo bloke RBA3R10 yra trys pavaros valdymo ir programavimo mygtukai:
 |
Mygtukas | Paskirtis |
|---|---|---|
| Open | Šiuo mygtuku pavara gauna vartų atidarymo komandą. Programuojant juo taip pat galima didinti programuojamo parametro reikšmę. | |
| Stop/Set | Šiuo mygtuku pavara gauna vartų stabdymo komandą. Pirmą kartą paspaudę ir palaikę 5 sekundes, pereisite į I lygio programavimo režimą. Paspaudę ir palaikę dar kartą, pereisite į II lygio programavimo režimą. pasirinktam LED indikatoriui. | |
| Close | Šiuo mygtuku pavara gauna vartų uždarymo komandą. Programuojant juo taip pat galima mažinti programuojamo parametro reikšmę. |
I lygio programavimas.
I lygiu programuojant įjungiama arba išjungiama atitinkama funkcija. Jei funkcija įjungta, atitinkamas valdymo bloko LED indikatorius šviečia. Gamykloje visos funkcijos nustatytos kaip išjungtos.
Norėdami įjungti I lygio programavimo režimą, palaikykite nuspaudę mygtuką „Stop/Set“ maždaug 5 sekundes, kol pradės mirksėti LED L1. Tada mygtukais „Open“ ir „Closeperkelkite šviečiantį LED indikatorių aukštyn arba žemyn. Kiekvienam veiksmui atlikti turite 10 sekundžių, kitaip pavara išeis iš programavimo režimo. Kai mirksintis LED indikatorius atsidurs virš norimos įjungti arba išjungti funkcijos LED indikatoriaus, vieną kartą paspauskite mygtuką „Stop/Set“ – mirksėjimas paspartės (funkcija įjungta) arba sulėtės (funkcija išjungta). Tada nieko nebedarykite ir palaukite, kol pavara per 10 sekundžių išeis iš programavimo režimo. Jei viskas pavyko, atitinkamas įjungtos funkcijos LED indikatorius liks šviesti.
Programuojamų funkcijų sąrašas:
| LED | Funkcija | Aprašymas |
|---|---|---|
| L1 | Automatinis uždarymas | Praėjus tam tikram laikui (nustatomam skiltyje „II lygio programavimas – pauzės trukmė“) nuo vartų atidarymo, vartai automatiškai pradės užsidaryti. Jei ši funkcija išjungta, vartus bus galima valdyti tik gavus komandą iš vartų nuotolinio valdymo pultelio ir pan. |
| L2 | Uždarymas nutraukus fotodaviklių spindulį |
Ši funkcija leidžia vartus laikyti atidarytus tik tiek, kiek būtina transporto priemonei pravažiuoti. Kai fotodaviklių spindulys vėl laisvas (transporto priemonė pravažiavo), po 5 sekundžių vartai pradeda užsidaryti automatiškai. Ši funkcija veikia dvejopai, priklausomai nuo to, ar įjungtas automatinis uždarymas (žr. ankstesnę funkciją). Automatinis uždarymas įjungtas – vartai sustoja, kai fotodaviklių spindulys vėl laisvas, o po 5 sekundžių pradeda užsidaryti. Tai reiškia, kad vartai gali neatsidaryti iki galo. |
| L3 | Visada uždaryti | Nutrūkus elektros tiekimui, vartai arba lieka esamoje padėtyje (jei ši funkcija išjungta), arba užsidaro (jei ji įjungta). |
| L4 | Budėjimo režimas | Ši funkcija leidžia sumažinti elektros energijos sąnaudas iki minimumo. Ji ypač praverčia maitinant iš atsarginės baterijos (pvz. NICE PS124). Jei funkcija aktyvi, valdymo blokas išsijungs praėjus minutei po paskutinio vartų judesio BlueBUS įvestis (taigi ir visi prie jos prijungti įrenginiai), visi šviesos diodai, išskyrus BlueBUS šviesos diodas, kuris lėtai mirksės. Šioje būsenoje, gavus komandą, valdymo blokas pirmiausia persikraus, o tada įvykdys duotą komandą. |
| L5 | Didžiausia galia | Išjungia laipsnišką pavaros įsibėgėjimą manevro pradžioje ir iškart įjungia ją visu pajėgumu visa galia. Tinka, kai yra didelė trintis arba reikia pralaužti sniegą ir ledą, todėl ši funkcija ypač praverčia žiemą. Kita vertus, tai trumpina pavaros eksploatavimo laiką. |
| L6 | Įspėjamasis mirksėjimas | Gavus vartų judėjimo signalą, pirmiausia įspėjamoji lempa tris sekundes įspėja aplinkinius mirksėdama, o tik tada pradedamas norimas judėjimo manevras. |
| L7 | Uždarymo komanda reiškia dalinį atidarymą | Komanda uždaryti visada įjungia dalinio vartų atidarymo manevrą. |
| L8 | Pavaldusis įrenginys | Šią funkciją įjungti prasminga montuojant dvejus automatizuotus vienas į kitus slenkančius vartus – viena pavara yra pagrindinė kitos atžvilgiu. Pavaldžiosios pavaros ši funkcija turi būti įjungta, o pavara sinchronizuojama su pagrindine pavara per BlueBUS įvestį. Daugiau žr. Robus pavaldžiojo įrenginio režimu. |
II lygio programavimas
II lygiu programuojant nustatomos atskirų funkcijų reikšmės (šios funkcijos skiriasi nuo I lygio).
Pamirškite I lygio programavimą. II lygio programavimo režimą įjungsite laikydami nuspaustą mygtuką „Stop/Set“ maždaug 5 sekundes, kol pradės mirksėti LED L1. Tada mygtukais „Open“ ir „Close“ perkelkite esamą LED aukštyn arba žemyn. Kiekvienam veiksmui turite 10 sekundžių, kitaip pavara išeis iš programavimo režimo. Kai mirksinti LED pasieks LED, atitinkančią funkciją, kurios parametrą norite nustatyti, paspauskite ir laikykite mygtuką „Stop/Set“, kad atvertumėte konkrečios LED nustatymus. Šviečianti LED (mygtuką „Stop/Set“ vis dar laikote nuspaustą) rodo esamą parametro reikšmę. Šią reikšmę galite padidinti arba sumažinti mygtukais „Open“ arba "Close“ (vis dar laikydami nuspaustą mygtuką „Stop/Set“), tada atleiskite „Stop/Set“ ir palaukite, kol pavara per 10 sekundžių išeis iš programavimo režimo. Norėdami įsitikinti, kad viskas pavyko, pakartokite procedūrą, bet nekeiskite parametro reikšmės.
Programuojamų funkcijų sąrašas:
|
Įvesties LED — Pavadinimas |
Nustatymo LED — reikšmė |
|---|---|
| L1 — Pauzės trukmė Jei „Automatinis uždarymas“ reikšmė I lygio programavime yra |
L1 — 5 sekundės L2 — 15 sekundžių L3 — 30 sekundžių L4 — 45 sekundės L5 — 60 sekundžių L6 — 80 sekundžių L7 — 120 sekundžių L8 — 180 sekundžių |
|
Nustatoma vartų judėjimo seka, kuri vykdoma pakartotinai spaudžiant, pavyzdžiui, vartų nuotolinio valdymo pultelio mygtuką arba aktyvinant per žingsninio valdymo įvestis (dar žymima P.P.arba žingsninis valdymas). |
L1 — Atidaryti / sustabdyti / uždaryti / sustabdyti L2 — Atidaryti / sustabdyti / uždaryti / atidaryti L3 — Atidaryti / uždaryti / atidaryti / uždaryti L4 — Daugiabučio režimas L5 — Daugiabučio režimas su dviem sustabdymais L6 — Dviejų žingsnių valdymas, dalinis atidarymas L7 — Valdymas laikant mygtuką nuspaustą L8 — Pusiau automatinis atidarymas, uždarymas laikant mygtuką nuspaustą |
|
Nustatomas vartų judėjimo greitis įprasto veikimo metu (ne įsibėgėjant ir ne lėtėjant). |
L1 — Labai lėtai (30 %) L2 — Lėtai (45 %) L3 — Vidutiniškai (55 %) L4 — Greitai (70 %) L5 — Labai greitai (85 %) L6 — Itin greitai (100 %) L7 — Atidaro „Greitai“, uždaro „Lėtai“ L8 — Atidaro „Itin greitai“, uždaro „Greitai“ |
|
Nustato, kada į S.C.A. išėjimą siunčiamas signalas (24 V, nuo –30 % iki +50 %, didžiausia galia 4 W) |
L1 — Vartų atidarymas L2 — Vartai uždaryti L3 — Vartai atidaryti L4 — Antrasis radijo išėjimas L5 — Trečiasis radijo išėjimas L6 — Ketvirtasis radijo išėjimas L7 — Techninė priežiūra L8 — Elektrinė spyna |
|
Nurodo variklio jėgos valdymo sistemai vartų svorį. Ši sistema taip pat įvertina aplinkos temperatūrą ir automatiškai reguliuoja variklio jėgą, pavyzdžiui, padidina ją esant labai žemai temperatūrai. |
L1 — Itin lengvi vartai L2 — Labai lengvi vartai L3 — Lengvi vartai L4 — Vidutinio svorio vartai L5 — Šiek tiek sunkūs vartai L6 — Sunkūs vartai L7 — Labai sunkūs vartai L8 — Itin sunkūs vartai |
|
Nustato pravažiavimo plotį, kai vartai atidaromi iš dalies. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
Nustato, kiek kartų vartai turi atlikti manevrą, kad pavara parodytų, jog reikia atlikti techninę priežiūrą. |
L1 — Automatiškai (pavara apskaičiuoja pati, atsižvelgdama į manevrų sudėtingumą) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Paleidžia iki 8 paskutinių klaidų pranešimų tipų. |
L1 — 1-ojo manevro rezultatas L2 — 2-ojo manevro rezultatas L3 — 3-iojo manevro rezultatas L4 — 4-ojo manevro rezultatas L5 — 5-ojo manevro rezultatas L6 — 6-ojo manevro rezultatas L7 — 7-ojo manevro rezultatas L8 — 8-ojo manevro rezultatas |
Dviejų priešpriešiais judančių stumdomųjų vartų automatizavimas naudojant dvi NICE Robus RB600 pavaras
Jei reikia automatizuoti dvejus stumdomuosius vartus judančius vienas kito link, pavaros Robus galima prijungti kaip pavaldųjį įrenginį. Veikimo principas toks: viena pavara yra pagrindinė ir siunčia komandas kitai, pavaldžiajai.. Visos Robus pavaros gamykloje nustatytos kaip pagrindinės, todėl šį parametrą reikia nustatyti pavaldžiojoje pavaroje programuojant I lygį. naudojant L8 funkciją – pavaldusis įrenginys.
Pagrindinio ir pavaldžiojo įrenginių prijungimo apribojimai
- Pavaldžiojo įrenginio varomų vartų negalima atidaryti kitaip nei visiškai (negalima dalinio atidarymo).
- Visi įrenginiai (fotoelementai, imtuvas, ir kt.) turi būti prijungti prie pagrindinio įrenginio. Prie pavaldžiojo įrenginio galima prijungti tik: įspėjamasis švyturėlis, S.C.A. išėjimo indikatorius, įrenginiai, jungiami prie STOP įvesties ir P.P. (dar vadinama STEP-BY-STEP, arba Žingsninis valdymas), OPEN įvestys ir CLOSE ignoruojamos.
- Jei norite naudoti atsarginę bateriją (NICE PS124), kiekviena pavara turi turėti atskirą.
- Visos pavaldžiajame įrenginyje užprogramuotos funkcijos ignoruojamos, išskyrus tas, kurios užprogramuotos:
| I lygio programavime. | II lygio programavime. |
|---|---|
| L4 – budėjimo režimas | L3 – variklio greitis |
| L5 – didžiausia galia | L4 – išėjimo indikatorius |
| L8 – pavaldusis įrenginys | L5 – variklio galia |
| L8 – klaidų archyvas |
Dviejų „Robus“ pavarų įrengimo pavaldžiojo įrenginio režimu eiga
1. Sumontuokite vartus ir pavaras bei nustatykite atidarymo kryptis pagal:
2. Prijunkite pavaras pagal schemą (būtina laikytis poliškumo BlueBUS jungimo tarp pavarų):
3. Prijunkite elektros maitinimą prie abiejų pavarų
4. Pavaldžiojo įrenginio II lygio programavime nustatykite parametrą L8 – pavaldusis įrenginys
5. Atlikite prijungtų įrenginių aptikimo etapą pavaldžiajame įrenginyje
6. Atlikite prijungtų įrenginių aptikimo etapą pagrindiniame įrenginyje
7. Atlikite vartų sąvaros ilgio aptikimo etapą pagrindiniame įrenginyje
Papildomų išorinių įrenginių prijungimas prie pavaros
 |
Jei prie pavaros reikia prijungti papildomų įrenginių, kuriems reikalingas išorinis maitinimas (pvz., signalinį apšvietimą, raktinį jungiklį, magnetines korteles ir pan.), prijunkite įrenginį, kaip parodyta paveikslėlyje. Tiekiama įtampa yra 24 V DC (nuo –30 % iki +50 %), didžiausia srovė – 100 mA. |
Specialiosios pavaros funkcijos
Nuolat atviri vartai
Jei komanda į STEP-BY-STEP įvestį (dar žymimą P.P. arba „žingsninis valdymas“) trunka ilgiau nei 2 sekundes, valdymo blokas laikys vartus atvirus, kol bus siunčiama komanda. Šią funkciją patogu naudoti kartu su laikmačiu.
Priverstinis judėjimas
Jei sugenda kuris nors saugos įtaisas arba, pavyzdžiui, į fotoelementų spindulįatsiranda nepašalinama kliūtis ir vartai dėl saugumo nebejuda, galima įjungti režimą „Žmogus valdo “, nuolat jį nustatant II lygio programavime nustatymą L2 – žingsninio valdymo tipas į reikšmęL7 – žmogus valdo
- “, arba laikinai:Nuotolinio valdymo pultai, Raktiniai jungikliai raktiniu jungikliu
- ir pan.). Pavarų švyturėlis švyturėlis greičiausiai.
- signalizuos apie klaidą
- Todėl per 3 sekundes nuo ankstesnės komandos duokite komandą dar kartą ir laikykite ją nuspaustą.
Kol laikysite komandą, vartai judės; ją atleidus, sustos.
Priežiūros pranešimas II lygio programavime punktu L7 – priežiūros priminimas nustatomas ciklų skaičius, kuriam pasiekus pavara turi pranešti apie reikalingą priežiūrą (patikrą). Robus pavaros švyturėliu švyturėliu (arba perS.C.A. išėjimą , jei nustatyta II lygio programavimo punkte L4 – išėjimo indikatorius reikšmęL7 – priežiūra
| ) taip: | Ciklų skaičius | Signalizavimas švyturėliu |
|---|---|---|
| Signalizavimas S.C.A. išėjimo indikatoriumi | mažiau nei 80 % ribos | Įprastas veikimas, mirksi kas pusę sekundės. |
| „Šviečia“ 2 sekundes nuo atidarymo pradžios. | 80–100 % ribos | Šviečia 2 s nuo manevro pradžios, paskui veikia įprastai. |
| Manevro metu mirksi. | viršija 100 % ribą | Vis dar mirksi. |
Pranešimo apie techninę priežiūrą ištrynimo ir dabartinio manevrų skaičiaus ribos patikrinimo instrukcijas rasite vadovo 7.4.3 skyriuje.
Pavaros trikčių šalinimas
Jei kas nors neaišku arba susidūrėte su kita problema, nedvejodami kreipkitės į mūsų techninės pagalbos tarnybą dėl NICE pavarų.
Atsižvelgiant į problemos pobūdį
Montuodami (arba sugedus pavarai) galite susidurti su viena iš šių problemų:
|
Problema |
Galimas sprendimas |
|---|---|
|
Vartai nereaguoja į nuotolinio valdymo pulto komandą, o pulto LED indikatorius neužsidega. |
Patikrinkite, ar baterijos pavaros nuotolinio valdymo pulto yra tvarkingos; jei ne, pakeiskite jas. Instrukcijas rasite konkretaus pulto vadove. |
|
Vartai nereaguoja į nuotolinio valdymo pulto komandą, tačiau pulto LED indikatorius užsidega. |
Patikrinkite, ar nuotolinio valdymo pultas įrašytas į atmintį imtuvo veikia tinkamai, arba pabandykite nuotolinio valdymo pultą įrašyti iš naujo. |
|
Vartai nejuda, o BlueBUS LED indikatorius nemirksi.
|
Patikrinkite, ar pavara maitinama 230 V įtampa. Jei taip, patikrinkite abu saugiklius ir, jei reikia, pakeiskite juos naujais, kurių parametrai tokie patys. |
|
Vartai nejuda, o įspėjamoji lemputė nemirksi. |
Patikrinkite, ar pavara apskritai užfiksavo komandą. Išsiuntus komandą nuotolinio valdymo pultu turėtų BlueBUS LED indikatorius du kartus greitai sumirksėti. Jei komandą siunčia kitas įrenginys per STEP-BY-STEP įvestį (P.P.), turėtų užsidegti atitinkamas STEP-BY-STEP LED indikatorius. |
|
Vartai nejuda, o įspėjamoji lemputė sumirksi kelis kartus. |
Suskaičiuokite mirksėjimų skaičių ir žr. Diagnostika pagal įspėjamosios lemputės mirksėjimą. |
|
Vartai pajuda, bet iškart sustoja ir pradeda judėti priešinga kryptimi. |
Užprogramuota variklio galia tikriausiai per maža jūsų vartams. Patikrinkite, ar vartų judėjimui netrukdo kliūtys; jei reikia, padidinkite pavaros galią arba įjunkite funkciją „Šuolis“. |
|
Vartai pradeda judėti, bet įspėjamoji lemputė neveikia. |
Patikrinkite, ar manevro metu FLASH išėjime yra įtampa (jos dydis nėra svarbus, apie 10–30 V DC). Jei išėjime yra įtampa, problema gali būti įspėjamojoje lemputėje, pabandykite ją pakeisti panašia ir patikrinkite, ar veikia. Jei išėjime įtampos nėra, FLASH išėjimas gali būti perkrautas. Patikrinkite, ar nesutrumpėjo laidai. |
|
Vartai pradeda judėti, bet S.C.A. išėjimas neveikia. |
Sužinokite, kokio tipo funkcija užprogramuota S.C.A. išėjimui ir, jei išėjimas turėtų mirksėti, patikrinkite, ar jame yra įtampa (apie 24 V DC). Jei išėjime yra įtampa, problema gali būti lemputėje; pabandykite ją pakeisti panašia ir patikrinkite, ar veikia. Jei išėjime įtampos nėra, S.C.A. išėjimas gali būti perkrautas. Patikrinkite, ar nesutrumpėjo laidai. |
Diagnostika pagal įspėjamosios lemputės mirksėjimą
Vartų manevro metu įspėjamoji lemputė reguliariai mirksi kas sekundę. Įvykus problemai, įspėjamoji lemputė dviem greitomis mirksėjimų serijomis praneša apie klaidą.
|
Mirksėjimų seka |
Klaida |
Sprendimas |
|---|---|---|
|
1 mirksnis 1 sekundės pauzė 1 mirksnis |
BlueBUS klaida
|
Prie BlueBUS įvesties prijungti įrenginiai neatitinka tų, kurie buvo įvertinti įrenginių aptikimo etape. Pakartokite aptikimo etapą. Jei tai nepadeda, pabandykite dar kartą; kitu atveju pašalinimo būdu raskite sugedusį įrenginį ir pakeiskite jį (įsigykite naują, pateikite reklamaciją arba pataisykite). |
|
2 mirksniai 1 sekundės pauzė 2 mirksniai |
Fotoelemento suveikimas |
Suveikia fotoelementai, tai įprasta, jei uždarant vartus jų spindulys buvo nutrauktas. Jei spindulys nebuvo nutrauktas, fotoelementai gali būti nešvarūs, apakinti arba sugedę. |
|
3 mirksniai 1 sekundės pauzė 3 mirksniai |
Variklio jėgos ribotuvo suveikimas
|
Judant vartams aptinkama padidėjusi trintis – galbūt vartai netinkamai sureguliuoti. Pabandykite juos pastumti rankomis ir sureguliuoti. Kitu atveju paprastai padeda variklio galios padidinimas, o prireikus – funkcijos „Šuolis“ įjungimas. Kita problema gali kilti, jei apatinė atrama yra per aukštai. |
|
4 mirksniai 1 sekundės pauzė 4 mirksniai |
STOP įvesties suveikimas
|
Į STOP įvestįbuvo išsiųsta komanda, todėl, jei suveikimas netikėtas, patikrinkite prie jos prijungtus įrenginius. |
|
5 mirksniai 1 sekundės pauzė 5 mirksniai |
Vidinė valdymo bloko klaida |
Palaukite 30 sekundžių ir bandykite dar kartą. Jei tai išlieka, pabandykite atstatyti. Priešingu atveju greičiausiai reikės valdymo bloką remontuoti arba pakeisti. |
|
6 mirksniai 1 sekundės pauzė 6 mirksniai |
Pasiektas valandinis manevrų limitas. |
Palaukite kelias minutes, kol ciklų ribotuvas vėl leis vykdyti manevrus. |
|
7 mirksniai 1 sekundės pauzė 7 mirksniai |
Vidinė elektroninių grandinių klaida. |
Atjunkite visą pavarą kelioms sekundėms ir bandykite dar kartą. Jei tai išlieka, pabandykite atstatyti. Priešingu atveju greičiausiai reikės valdymo bloką remontuoti arba pakeisti. |
|
8 mirksniai 1 sekundės pauzė 8 mirksniai |
Aktyvi nuolatinė komanda.
|
Pavarai nuolat siunčiama komanda – patikrinkite, kokie įrenginiai prijungti prie OPEN įvesties. Tikėtina, kad tai laikmatis, jei toks yra prijungtas.
|
Diagnostika pagal LED mirksėjimą
Ant RBA3R10 valdymo bloko pavaros NICE Robus RB600 yra dvi LED lempučių grupės. Kiekviena jų mirksėdama arba šviesdama nurodo įprastą valdymo bloko veikimą arba, remiantis toliau pateiktomis lentelėmis, klaidų diagnostiką.
Horizontaliosios LED lemputės BLUEBUS, STOP, PP, OPEN, CLOSE
|
Indikacija |
Būsena |
Sprendimas |
|---|---|---|
|
BLUEBUS LED lemputė |
||
|
Nešviečia |
Klaida
|
Patikrinkite prijungimą prie elektros tinklo, jei jis tvarkingas, patikrinkite saugiklius F1 ir F2 ir, jei reikia, pakeiskite juos tokios pačios specifikacijos saugikliais. |
|
Šviečia |
Rimta klaida
|
Pabandykite atjungti valdymo bloką, jei reikia, visus įėjimus. Jei tai nepadeda, atstatykite valdymo bloką. Jei ir tai nepadeda, greičiausiai jį reikės pakeisti. |
|
Mirksi kas sekundę |
Viskas gerai |
Valdymo blokas veikia įprastai. |
|
2 greiti mirksniai |
Pasikeitė įėjimų būsena |
Įprastas veikimas – pasikeitė įėjimo būsena STEP-BY-STEP, STOP, OPEN, CLOSE, buvo suaktyvintos fotoelementai, arba pavara gavo komandą iš nuotolinio valdymo pulto. |
|
Mirksėjimų serijos, atskirtos vienos sekundės pauze |
Galimos kelios priežastys |
Mirksnių skaičius serijoje atitinka švyturėlio klaidų diagnostiką. |
|
STOP LED lemputė (sustabdyti) |
||
|
Nešviečia |
Suaktyvintas STOP įėjimas |
Patikrinkite įrenginius, prijungtus prie STOP įėjimo. |
|
Šviečia |
Viskas gerai |
STOP įėjimas neaktyvus. |
|
STEP-BY-STEP LED lemputė (dar žymima P.P., žingsninis režimas) |
||
|
Nešviečia |
Viskas gerai |
STEP-BY-STEP įėjimas neaktyvus. |
|
Šviečia |
Suaktyvintas STEP-BY-STEP įėjimas |
Įprastas valdymo bloko veikimas, jei įrenginys buvo prijungtas prie STEP-BY-STEP įėjimo. |
|
OPEN LED lemputė (atidaryti) |
||
|
Nešviečia |
Viskas gerai |
OPEN įėjimas neaktyvus.
|
|
Šviečia |
Suaktyvintas OPEN įėjimas |
Įprastas valdymo bloko veikimas, jei įrenginys buvo prijungtas prie OPEN įėjimo. |
|
CLOSE LED lemputė (uždaryti) |
||
|
Nešviečia |
Viskas gerai |
CLOSE įėjimas neaktyvus.
|
|
Šviečia |
Suaktyvintas CLOSE įėjimas |
Įprastas valdymo bloko veikimas, jei įrenginys buvo prijungtas prie CLOSE įėjimo. |
Vertikaliosios LED lemputės L1–L8
|
Indikacija |
Sprendimas |
|---|---|
|
LED 1 |
|
|
Nešviečia |
Įprastai veikiant nurodo, kad funkcija Automatinis uždarymas neįjungta. |
|
Šviečia |
Įprastai veikiant nurodo, kad funkcija Automatinis uždarymas įjungta. |
|
Mirksi |
|
|
LED 2 |
|
|
Nešviečia |
Įprastai veikiant nurodo, kad funkcija Uždaryti suveikus fotoelementams neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Uždaryti suveikus fotoelementams įjungta. |
|
Mirksi |
|
|
LED 3 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Visada uždaryti neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Visada uždaryti įjungta. |
|
Mirksi |
|
|
LED 4 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad budėjimo režimo funkcija neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad budėjimo režimo funkcija įjungta. |
|
Mirksi |
|
|
LED 5 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Piko režimas neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Piko režimas įjungta. |
|
Mirksi |
Funkcija programuojama. |
|
LED 6 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Įspėjamasis mirksėjimas neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Įspėjamasis mirksėjimas įjungta. |
|
Mirksi |
Funkcija programuojama. |
|
LED 7 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Uždaryti reiškia dalinį atidarymą neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Uždaryti reiškia dalinį atidarymą įjungta. |
|
Mirksi |
Funkcija programuojama. |
|
LED 8 |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Pavaldusis įrenginys neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Pavaldusis įrenginys įjungta. |
|
Mirksi |
Funkcija programuojama. |
NICE Robus 600 pavaros atsarginės baterijos montavimas
NICE PS124 atsarginė baterija neįeina į standartinį pavaros komplektą pavaros, tačiau ją galima užsisakyti papildomai. Ji naudojama nutrūkus elektros tiekimui – tada vartų pavara maitinama iš baterijos. Baterija nuolat įkraunama iš elektros tinklo.
| 1. Išimkite plastikinį baterijos jungties dangtelį | 2. Prijunkite bateriją prie jungties ir padėkite ją šalia valdymo bloko |
|---|---|
 |
 |
NICE Robus RB600 pavaros atblokavimas rankiniu būdu
 |
Nutrūkus elektros tiekimui, vartų negalėsite valdyti naudodami nuotolinio valdymo pultą. Todėl pavarą galima atblokuoti atblokavimo raktu ir vartus stumti rankiniu būdu: |
| 1. Pastumkite atblokavimo spynos dangtelį | 2. Įkiškite atblokavimo raktą ir pasukite jį pagal laikrodžio rodyklę |
|---|---|
 |
 |
| 3. Patraukite atblokavimo svirtį | 4. Vartus galite stumti rankiniu būdu |
 |
 |
NICE Robus RB600 pavaros techninės charakteristikos
| Modelis | NICE Robus RB600 |
|---|---|
| Tipo aprašymas | Elektromechaninis reduktorinis variklis, skirtas automatizuotai stumdomųjų vartų eksploatacijai privačioje aplinkoje. Tiekiamas kartu su NICE RBA3R10 valdymo bloku, bet be radijo imtuvo. |
| Krumpliaratis | Dantų skaičius: 15 Danties modulis: 4 Žingsnis: 12,6mm Žingsnio skersmuo: 60mm |
| Sukimo momentas [Jėga] |
18Nm [600N] – reikalinga vartų sąvarai pajudinti |
| Nominalus sukimo momentas [Nominali jėga] |
9Nm [300N] – reikalinga sąvarai išlaikyti judančiai |
| Greitis | 0,31 m/s |
| Nominalus greitis | 0,15 m/s |
| Iš eilės atliekamų ciklų riba | 100 ciklų per dieną (valdymo blokas apriboja skaičių pagal apribojimus, žr. Pavaros pasirinkimas) |
| Veikimo trukmės riba | 7 minutės (valdymo blokas apriboja trukmę pagal apribojimus, žr. Pavaros pasirinkimas) |
| Tarnavimo trukmė | nuo 250 000 iki 20 000 ciklų, priklausomai nuo sąvaros svorio ir ilgio, taip pat nuo pavaros nustatymų |
| Maitinimas | 230V (+10% -15%) 50/60Hz |
|
Vartojamoji galia |
515W [2,5A] |
| Izoliacijos klasė | 1 – būtina įžeminti |
| Atsarginis maitinimo šaltinis | galima įsigyti papildomai ir įrengti atsarginę bateriją NICE PS124 |
| Švyturėlio išėjimas | dviem švyturėliams 12V su 21W lempute (pvz., NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Išėjimo indikatorius (S.C.A.) | vienai 21V, maks. 4W lemputei (išėjimo įtampa +50% -30%); gali valdyti mažą relę |
| BlueBUS išėjimas | vienas išėjimas, skirtas iki 15 BlueBUS įrenginių |
| STOP įvestis | skirta normaliai atviriems, normaliai uždariems kontaktams ir įrenginiams su pastovia 8,2KΩ varža |
| STEP-BY-STEP įvestis (P.P., žingsninis valdymas) | normaliai atviras kontaktas (uždarius kontaktą pateikiama komanda „Žingsninis valdymas") |
| OPEN įvestis | normaliai atviras kontaktas (uždarius kontaktą pateikiama komanda „Atidaryti") |
| CLOSE įvestis | normaliai atviras kontaktas (uždarius kontaktą pateikiama komanda „Uždaryti") |
| Radijo imtuvas | be imtuvo, „SM“ jungtis imtuvams NICE SMXI, NICE OXI ir pan. |
| Antenos įvestis | 52Ω, skirta RG-58 koaksialiniam kabeliui (arba panašiam) |
| Programavimo funkcijos | 8 įjungimo / išjungimo funkcijos (I lygio programavimas) 8 nustatomos funkcijos (II lygio programavimas) |
| Savaiminio įvertinimo funkcijos |
sąvaros ilgio įvertinimas (pajudėjimo ir sustojimo atstumų apskaičiavimas, dalinio atidarymo taško apskaičiavimas) |
| Darbinė temperatūra | -20°C iki +50°C |
| Naudojimas druskingoje, rūgštinėje ir potencialiai sprogioje aplinkoje | ne |
| Apsaugos klasė | IP44 |
| Matmenys | 210×330×303 (plotis×gylis×aukštis) |
| Svoris | 11kg |
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
