NICE Wingo WG5000 – atskira pavara varstomiems vartams, kurių varčios ilgis iki 3,5 m, o svoris iki 500 kg
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
Yra sandėlyje
284,68 € su PVM
| Svoris |
|---|
| 8,40 kg |
Produkto aprašymas NICE Wingo WG5000 – atskira pavara varstomiems vartams, kurių varčios ilgis iki 3,5 m, o svoris iki 500 kg
NICE WINGO WG5000 yra atskira elektromechaninė pavara vienam gyvenamojo namo vartų varčios sparnui. Turi 230 V AC / 50 Hz variklį, sliekinę pavarą ir iš anksto sumontuotą mechaninį atidarymo ribotuvą. Ji yra negrįžtamoji; dingus elektrai, ją galima atrakinti raktu. Valdymo blokas pasirenkamas atskirai, atsižvelgiant į variklių skaičių ir vartų įrangą.
Kada rinktis NICE WINGO WG5000
Pavara skirta gyvenamųjų namų varstomiesiems vartams. Prieš rinkdamiesi įvertinkite vienos varčios ilgį ir svorį, jos užpildą, vėjo poveikį, vyrių pasipriešinimą ir vietą kronšteinams. Vartai turi lengvai judėti ranka per visą eigą ir sustoję neturi patys pradėti judėti.
| Didžiausias ilgis | 3,5 m; leistinas svoris priklauso nuo grafiko. |
|---|---|
| Didžiausias svoris | 500 kg trumpesnei varčiai, bet ne automatiškai didžiausio ilgio varčiai. |
| Variklis ir valdymas | 230 V AC variklis, atskiras valdymo blokas; MC800 vienam arba dviem varikliams. |
| Naudojimas | Gyvenamųjų namų vartams, iki 30 ciklų per valandą esant vardinei jėgai ir tinkamoms sąlygoms. Vieną ciklą sudaro atidarymas ir uždarymas. |

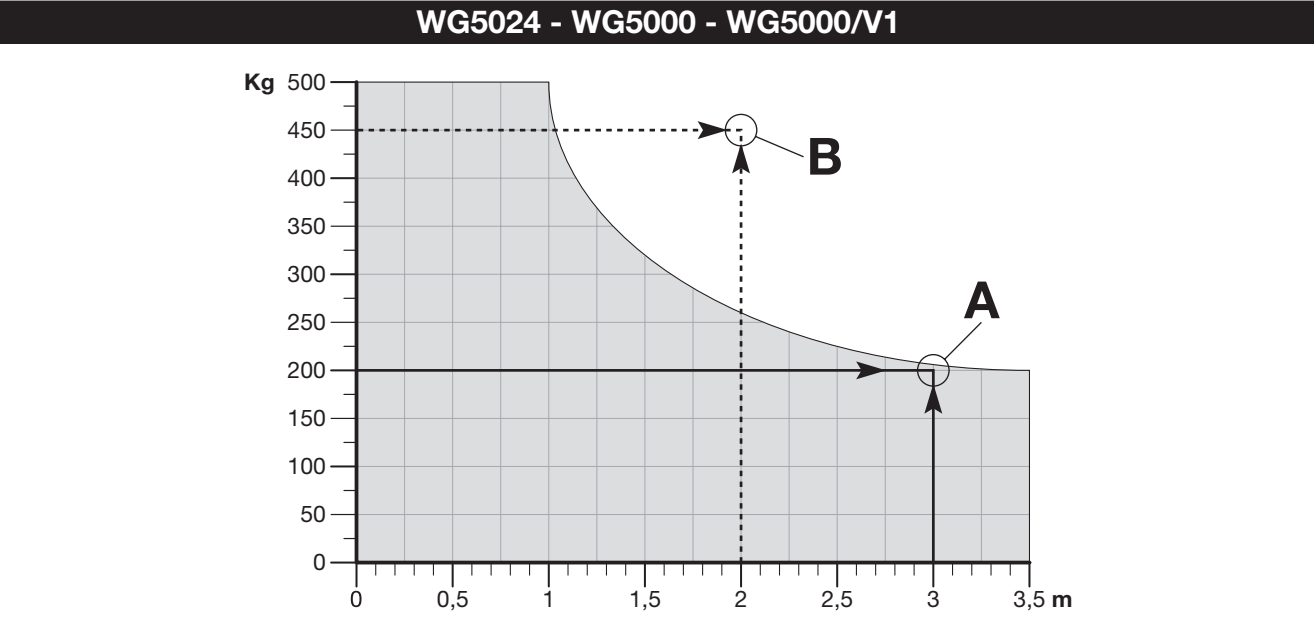

Horizontalioji ašis rodo ilgį metrais, vertikalioji – svorį kilogramais. Rinkitės derinį pilkoje srityje. Esant 3,5 m ilgiui, riba yra maždaug 200 kg; 500 kg svoris taikomas maždaug iki 1 m ilgio varčiai. Taškai A ir B – tinkamo ir neleistino derinio pavyzdžiai, o ne kronšteinų montavimo matmenys. Pilna varčia ir stiprus vėjas gali dar labiau apriboti tinkamumą.
Kas įeina į atskiros pavaros komplektą
Šis gaminys skirtas vienam WG5000 varikliui, o ne visai dviejų varčių vartų automatikai. Kartu su varikliu pateikiamas priekinis kronšteinas, galinis kronšteinas su montavimo plokšte, tvirtinimo elementai, atrakinimo raktai ir iš anksto sumontuotas atidarymo ribotuvas. Inkarai konkrečiam stulpui ar sienai parenkami pagal pagrindo medžiagą.
Valdymo bloką, imtuvą, valdiklius, fotoelementus ir įspėjamąją lempą rinkitės atskirai arba kaip atitinkamo komplekto dalį. Vartai turi turėti stacionarų uždarymo ribotuvą. Dviem varčioms reikia dviejų variklių.
Komplektai vienai arba dviem varčioms
Visuose nurodytuose komplektuose yra MC800, OXIBD imtuvas ir vienas INTI2 valdiklis. Pagrindiniame komplekte fotoelementų nėra; komplekte su fotoelementais yra pora EPM, o papildomos įrangos komplekte taip pat yra įspėjamoji lempa ELAC. Variklių skaičius atitinka varčių skaičių.
| Vartai | Komplektas |
|---|---|
| 1 varčia | Pagrindinis |
| 1 varčia | Su priedais |
| 1 varčia | Su fotoelementais |
| 2 varčios | Pagrindinis |
| 2 varčios | Su priedais |
| 2 varčios | Su fotoelementais |
Valdymo bloko pasirinkimas
Dabartinis valdymo blokas NICE MC800 / MCA5R30 valdo vieną arba du 230 V variklius ir pakeičia senesnius šių komplektų valdymo blokus. Vienam atskiram varikliui galima rinktis NICE MC200 su atskira jungimo schema ir funkcijomis.
Senesni suderinami valdymo blokai, kuriuos šie modeliai jau pakeitė: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Jei juos paliekate, vadovaukitės faktiškai sumontuotos plokštės instrukcija. Senesnė MCA5 plokštė o naujesnė MCA5R30 skiriasi gnybtais ir funkcijomis; vien žymėjimas MC800 neleidžia nustatyti plokštės kartos.
Toliau pateikti išsamūs veiksmai taikomi MC800 su MCA5R30 plokšte ir OutSTB išėjimu. Tai nėra A60, A6 ar MC200 nustatymo instrukcija.
I. Galinio laikiklio montavimas
Montavimo, prijungimo ir bandymų darbus turi atlikti kvalifikuotas technikas. Prieš pradėdami darbus atjunkite maitinimą. Laikikliai turi būti tvirtai pritvirtinti, o varikliui turi pakakti vietos visam judėjimui, dangčio atidarymui ir atrakinimui. Pavara nepašalins strigimų ar netinkamai pakabintų vartų problemų.
A varikliai, B fotoelementai, C atidarymo ribotuvai, D fotoelementų stulpeliai, E įspėjamoji lemputė, F valdymo įtaisas, G valdymo blokas. Konkrečios saugos priemonės parenkamos atsižvelgiant į vartų keliamą riziką.
- Išmatuokite matmenį C, t. y. pagal brėžinį nustatykite atstumą nuo vyrių ašies iki montavimo paviršiaus.

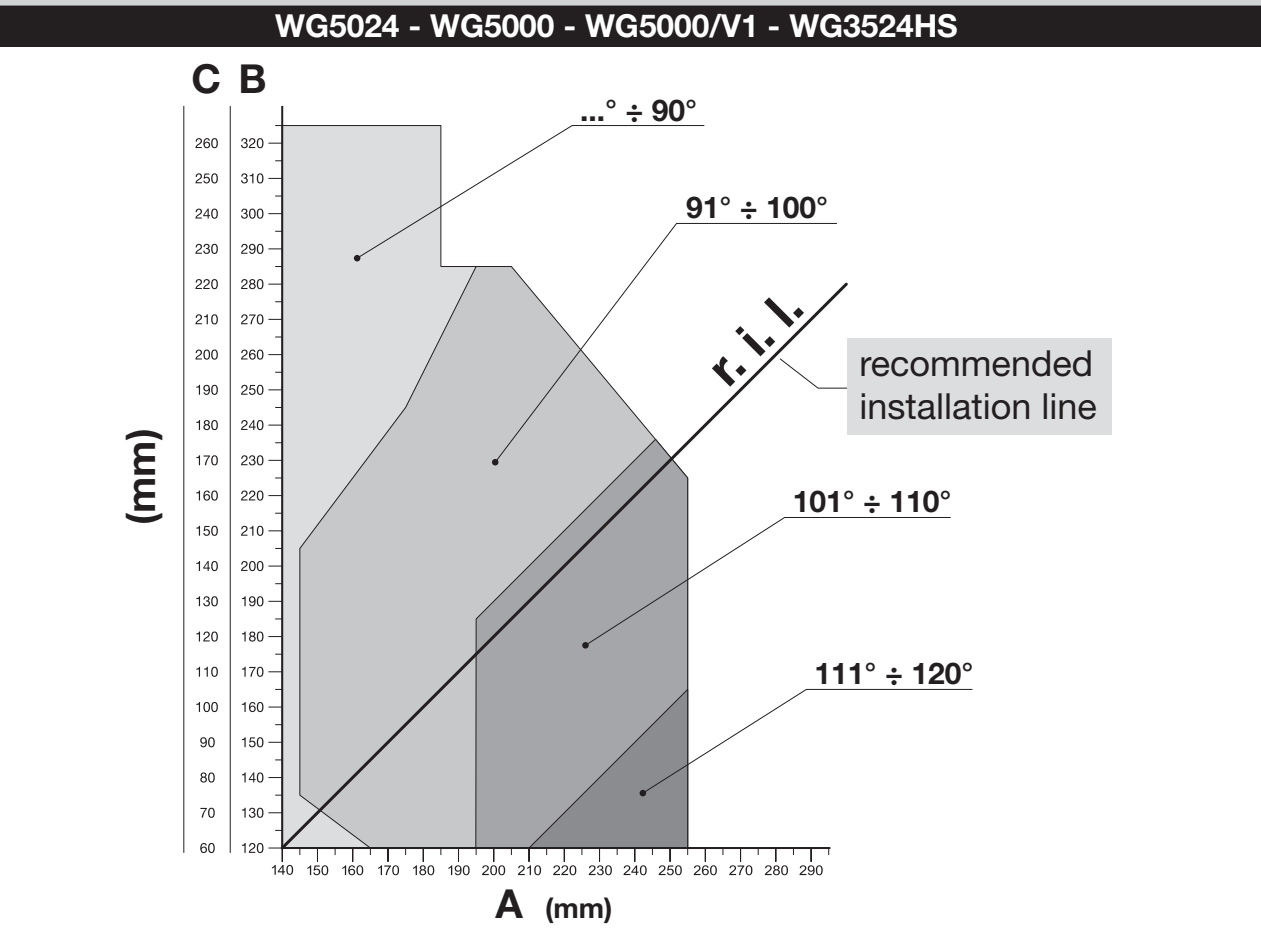

- Diagramoje raskite išmatuotą C reikšmę. Horizontali linija nurodo matmenį B; pagal rekomenduojamą montavimo liniją r.i.l. / DIL nuskaitykite atidarymo kampą.
- Iš pasirinkto taško nubrėžkite vertikalią liniją iki ašies A. A ir B turėtų būti panašūs, geriausia – vienodi.
- Jei kampas netinka, pasirinkite kitą leidžiamą A/B derinį. Nekeiskite matmenų taip, kad jie nepatektų už diagramos srities ribų.
- Dar prieš tvirtindami patikrinkite, ar priekinis laikiklis atsiduria ant tvirtos vartų varčios dalies ir ar laikiklių aukščio skirtumas bus F = 30 mm.
Galinį laikiklį pagal reikiamą A/B matmenį patrumpinkite ir privirinkite prie montavimo plokštės; tada plokštę pritvirtinkite tinkamais varžtais, poveržlėmis ir inkarais. Pridedamo galinio laikiklio ilgis yra 150 mm. Jei geometrijai reikia ilgesnio laikiklio, naudokite pailgintą NICE PLA6 laikiklį; vien jo ilgio pakeitimas neatstoja skaičiavimo pagal diagramą.
Visi GAP02600 tvirtinimo laikiklių matmenys padės patikrinti, ar yra pakankamai vietos tvirtinimui. A/B/C matmenis tikrinkite pagal vyrių padėtį ir variklio modelį.
Atidarymas į išorę
WINGO galima montuoti ir taip, kad vartai atsidarytų į išorę, kaip parodyta toliau pateiktame brėžinyje. Numatykite pailgintą galinį laikiklį PLA6 ir patikrinkite, ar už pravažiavimo zonos yra pakankamai vietos. Technikas turi pakeisti variklio laidų kryptį pagal prijungimo schemą ir iš naujo patikrinti, ar varčios veikia tinkama seka. Bendrojo laido ir apsauginio PE laidininko sukeisti negalima.
II. Priekinis laikiklis ir montavimo matmenys
WG5000 modeliui taikoma D = 850 mm. E matmenį pasirinkite pagal A reikšmę lentelėje. D yra pagal brėžinį nurodytas montavimo matmuo; stūmoklio eiga yra kitas parametras. Laikiklį privirinkite prie tvirtos vartų varčios dalies; kaip alternatyvą galima prisukti NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 750 |
| 110 | 740 |
| 120 | 730 |
| 130 | 720 |
| 140 | 710 |
| 150 | 700 |
| 160 | 690 |
| 170 | 680 |
| 180 | 670 |
| 190 | 660 |
| 200 | 650 |
| 210 | 640 |
| 220 | 630 |
| 230 | 620 |
| 240 | 610 |
| 250 | 600 |
| 260 | 590 |
| 270 | 580 |
| 280 | 570 |
Priekinis tvirtinimas prie vartų varčios yra F = 30 mm žemiau už galinį tvirtinimą prie stulpelio, kaip parodyta paveikslėlyje. Tai nereiškia, kad visas variklis turi būti pasviręs: tinkamą jo padėtį patikrinkite gulsčiuku. Prieš virindami patikrinkite abi variklio padėtis ir ar galima pasiekti prie varčios tvirtinamą laikiklį.
III. Variklio tvirtinimas
- Pritvirtinkite variklį prie galinio laikiklio komplekte esančiu varžtu, poveržle ir veržle. Priveržkite veržlę, tada atsukite ją maždaug per 1/10 apsisukimo, kad liktų būtinas minimalus tarpas.
- Prijunkite priekinę dalį prie laikiklio komplekte esančiomis dalimis ir priveržkite, kaip parodyta paveikslėlyje.
- Rankiniu būdu patikrinkite visą judėjimo eigą – neturi strigti ar būti veikiama šoninės apkrovos. Pritvirtinkite pavaros atblokavimo instrukcijos etiketę netoli pavaros.
IV. Mechaninio ribotuvo reguliavimas
Iš anksto sumontuotas ribotuvas mechaniškai nustato atidarymo padėtį; tai nėra elektrinis galinis jungiklis. Uždarytoje padėtyje įrenkite tvirtą vartų atramą. MC800 atveju būtini mechaniniai ribotuvai abiem kryptimis.
- Atjunkite maitinimą ir atblokuokite variklį.
- Atlaisvinkite mechaninio ribotuvo varžtą.
- Rankiniu būdu atidarykite varčią iki norimos padėties.
- Pastumkite ribotuvą prie kaiščio ir priveržkite varžtą. Laikykitės matmens 90 mm maks. nurodyto ribotuvo reguliavimo detalėje. Šis matmuo nenurodo visos variklio eigos; WG5000 ji yra 470 mm.
- Rankiniu būdu uždarykite varčią ir užfiksuokite pavarą. Tada atlikite visos sistemos mokymo procedūrą ir bandymus.
Rankinis atblokavimas dingus elektrai
- Sustabdykite vartus, atjunkite maitinimą ir apsaugokite varčią nuo savaiminio judėjimo. Jei sumontuota elektrinė spyna, pirmiausia ją atrakinkite.
- Pastumkite spynos apsauginį dangtelį, įkiškite raktą ir pasukite jį pagal laikrodžio rodyklę.
- Pakelkite atblokavimo rankeną ir prilaikykite ją judant. Dabar vartų varčią galima judinti rankiniu būdu.
- Prieš naudodami automatinį režimą, nuleiskite rankeną, pasukite raktą prieš laikrodžio rodyklę, ištraukite jį ir uždarykite apsauginį dangtelį. Patikrinkite, ar pavara užfiksuota.
Jei vartai yra vienintelis įvažiavimas į sklypą, prieigą prie atblokavimo mechanizmo numatykite dar prieš montuodami. Gedimo atveju nebetęskite automatinio naudojimo, kol nenustatėte priežasties.
Kabelių instaliacija
Toliau nurodyti skerspjūviai ir ilgiai taikomi komplektui su MC800/MCA5R30. Maitinimo ir variklių kabelius atskirkite nuo žemosios įtampos signalų, saugokite nuo vandens ir judančios vartų varčios, o kabelių įvaduose juos pritvirtinkite. Maitinimo grandinėje turi būti įrengta tinkama apsauga ir visiško atjungimo įtaisas.
| Grandinė | Kabelis | Ilgis pagal MC800 |
|---|---|---|
| Maitinimo įvadas į valdymo bloką | 3 × 1,5 mm² | Iki 30 m; ilgesnei linijai – 3 × 2,5 mm², o automatikai reikia apsauginio įžeminimo pagal instrukciją. |
| Kiekvienas 230 V variklis | 4 × 1,5 mm² | Iki 10 m, įskaitant apsauginį PE laidą. |
| ELAC švyturėlis | 2 × 1,5 mm² | Iki 20 m. |
| BlueBUS fotoelementai | 2 × 0,5 mm² | Iki 20 m; nuo 20 iki 40 m – 2 × 1 mm², poliškumas nesvarbus. |
| Raktinis jungiklis | 2 kabeliai po 2 × 0,5 mm² | Iki 50 m. |
| Elektrinė spyna | 2 × 1 mm² | Iki 10 m. |
| Antena | RG58 | Iki 20 m, rekomenduojama mažiau nei 5 m. |
Vien relinėms EPM fotoelementų poroms reikia ir maitinimo, ir signalinio kontakto; laidų skaičius nustatomas pagal TX/RX schemą ir pasirinktą bandymo būdą. Visas MC800 kabelių prijungimas ir montavimas.
Variklio prijungimas ir priedų poliškumas
WG5000 yra 230 V AC variklis. Jo negalima jungti prie MC424L arba MC824H 24 V variklio išvesties. Variklio laidus „atidaryti“ / bendrąjį / „uždaryti“ ir apsauginį PE prijunkite pagal žymėjimą ant variklio ir valdymo bloko. Tai kintamosios srovės grandinė, o ne +/− poliškumas. Variklis neturi atskiro enkoderio laido ar elektrinių galinių jungiklių su bepotencialiais kontaktais.
Prie MC800 prijungę vieną variklį, naudokite M2. Prijungus du variklius, M2 pirmasis atidaro, o M1 pirmasis uždaro. Koreguojant judėjimo kryptį, sukeiskite atitinkamo variklio kraštinius krypties laidus; bendrasis laidas ir PE lieka jiems skirtuose gnybtuose. Visus prijungimo darbus atlikite atjungę maitinimą.
| 3 / 4 – pagalbinis maitinimas | 3 = 0 V (−), 4 = Common +24 V DC (+), bendra maksimali srovė – 200 mA. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −, perjungiamas fotoelementų maitinimas, maks. 4 W. Budėjimo režimu išjungiamas; nepainiokite su senesnės plokštės OGI gnybtu. |
| 6 / 7 – BlueBUS | Dviejų laidų maitinimas ir duomenys; poliškumo +/− nėra. |
| FLASH | Savaime mirksintis švyturėlis 230 V AC, maks. 21 W, pavyzdžiui, ELAC. Prie šios išvesties nejunkite žemos įtampos ELDC švyturėlio. |
| 1 / 2 – ELS | Elektrinė spyna 12 V AC, maks. 15 VA; be nuolatinės srovės poliškumo. |
| 4 / 13 – SbS | Be įtampos NO žingsninio valdymo kontaktas; neprijunkite prie jo išorinės įtampos. |
| 4 / 14, 4 / 15 | Be įtampos NO kontaktai: atidarymas / uždarymas. |
| 4 / 12 – STOP | Pagal apsaugos grandinės prijungimą išmoktas saugos įėjimas NO, NC arba 8,2 kΩ. |
| 8 / 9 / 10 – AUX | Kai įjungtas fotoelementų relės režimas: PHOTO / PHOTO1 / PHOTO2, bendrasis kontaktas 4; LP šviečia. Šiuo režimu 11 įėjimas yra STOP. Nenaudojami AUX įėjimai paliekami laisvi; nedėkite universalių trumpiklių. |
Plokštėje yra mygtukai Open ▲, Stop/Set ir Close ▼, LED L1–L8 ir mygtukas AUX PRG. Imtuvas jungiamas į SM jungtį. Išsamus atskirų gnybtų prijungimas.
Fotoelementai, testavimas ir saugos briauna
MC800/MCA5R30 palaiko relinius ir BlueBUS fotoelementus, įskaitant kombinuotą prijungimą. AUX relinių fotoelementų režimas nesuderinamas su AUX naudojimu elektriniams galiniams jungikliams; WINGO jų į AUX neišveda. TX/RX maitinimo prijungimas turi atitikti budėjimo režimą arba fotoelementų testavimą.
Schema rodo kombinuotą prijungimą be fotoelementų testavimo, išjungus budėjimo režimą. Naudojant kitą režimą, vadovaukitės konkrečia jo schema; neužtenka perjungti vieno trumpiklio. EPM su nuolatinės srovės maitinimu taikoma ši schema: TX/RX 1 = +, 2 = −; RX 4 = COM, 5 = NC. COM/NC kontaktas jungiamas tarp 4 Common ir pasirinkto PHOTO įėjimo 8, 9 arba 10. Reliniai fotoelementai, fotoelementų testavimas ir budėjimo režimas.
BlueBUS fotoelementus prijunkite lygiagrečiai dviem laidais, nepaisydami poliškumo. TX ir RX vienoje poroje turi turėti tą patį adresą, o atskirų porų adresai turi skirtis. Pakeitę prijungimą, iš naujo atpažinkite įrenginius. BlueBUS fotoelementų adresavimas ir reakcijos.
Su MC800 automatika būtina naudoti jautrias saugos briaunas. Montuotojas parenka tipą ir vietą pagal suspaudimo taškus ir bandymų rezultatus. Fotoelementai apsaugo tik tą erdvę, kurią iš tikrųjų stebi. Saugos įtaisų prijungimas prie STOP.
Pirmasis paleidimas su MC800 / MCA5R30
Prieš įjungdami patikrinkite, ar įranga tvirtai pritvirtinta, atblokavimo mechanizmas užfiksuotas, sumontuoti ribotuvai, tinkamai nutiesti laidai, teisinga variklių sukimosi kryptis ir M1/M2 seka, taip pat ar veikia visos apsaugos. Per pirmąjį judesį vartų zona turi būti laisva, o technikas pasirengęs sustabdyti vartus.
- Įjungus BlueBUS turi mirksėti maždaug kartą per sekundę; prijungtų BlueBUS TX/RX LED turi mirksėti, o FLASH turi būti užgesęs. Jei šios sąlygos netenkinamos, pirmiausia pašalinkite prijungimo klaidą.
- Įrenginių atpažinimas: laikykite nuspaudę Open ▲ + Stop/Set ir atleiskite, kai L1/L2 pradės greitai mirksėti, maždaug po 3 s. Sėkmingai užbaigus, STOP šviečia, o L1/L2 užgęsta. Atlikite šį veiksmą ir neprijungę jokių priedų.
- Automatinis padėčių nustatymas: laikykite nuspaudę Stop/Set + Close ▼ ir atleiskite, kai L3/L4 pradės greitai mirksėti, maždaug po 3 s. Toliau M1 užsidaro, M2 užsidaro, M2 atsidaro, M1 atsidaro, M1 užsidaro ir M2 užsidaro iki atitinkamų ribotuvų. Naudojant vieną variklį, veikia tik M2.
- Jei variklis, užuot pradėjęs uždaryti, atidaro vartus, nutraukite nustatymą paspausdami mygtuką Open arba Close. Atjunkite maitinimą, pakeiskite sukimosi kryptį ir nuo pradžių pakartokite nustatymą. Jei dvivėrių vartų sąvarų seka yra atvirkštinė, ištaisykite M1/M2 priskyrimą. Vieną variklį palikite prijungtą prie M2; jei kryptis neteisinga, sukeiskite tik jo krypties laidus.
- Apie sėkmingą padėčių nustatymą praneša užgesę L3/L4. Suveikus fotoelementui arba STOP įėjimui, nustatymas nutrūksta; pašalinkite priežastį ir pakartokite visą procedūrą.
- Patikrinkite pakartotinį atidarymą, uždarymą ir sustabdymą, kiekvieną saugos įtaisą, sąvarų persidengimą ir atblokavimą; išmatuokite visos sistemos jėgas. Eksploatuoti perduokite tik sėkmingai išbandytus vartus.
Bandant vien WINGO, vartus turi būti galima judinti ranka, naudojant ne didesnę kaip 390 N. Tai yra viršutinė bandymo riba, o ne sunkiai judančių vartų siektina vertė ar smūgio jėgos nustatymas. Automatinio judėjimo jėgas technikas įvertina atskiru matavimu.
Nustatymai ir valdymo įtaisai
Atskiras variklis neturi programavimo mygtukų ar radijo imtuvo. Jėga, pauzė, automatinis uždarymas, lėtinimas ir sąvarų delsimas nustatomi sumontuotame valdymo bloke. Pakeitę saugos parametrus, pakartokite bandymus. WINGO variklis yra elektromechaninis; neįjunkite jam hidraulinių variklių slėgio palaikymo funkcijos.
MC800 programavimas ir lentelės · Rankinis ir mišrus padėčių nustatymas
Poruojant nuotolinio valdymo pultą svarbus konkretus imtuvas ir jame išsaugotas kodavimas, o ne vien dažnis. Dabartiniuose rinkiniuose yra OXIBD ir INTI2. Dvikrypčiam ON3EBD reikalingas suderinamas OXIBD; ON3ELR naudojamas su OXILR. Išorinę OXIBD anteną prijunkite tiesiai prie imtuvo pagal jo instrukciją, o ne automatiškai prie pagrindinės plokštės antenos įvesties pagal senesnę schemą.
Nuotolinio valdymo pultų poravimas ir ištrynimas
Ką tikrinti kilus problemai
| Požymis | Ką patikrinti |
|---|---|
| Variklis nejuda | Maitinimą, atblokavimo mechanizmo fiksavimą, STOP įėjimą ir fotoelementus. Saugiklius ir elektros grandines technikas tikrina išjungęs maitinimą. |
| Variklis veikia, bet sąvara nejuda | Atblokavimo mechanizmo fiksavimą, laikiklių jungtis ir mechanikos pažeidimus. |
| Sąvara sustoja arba grįžta atgal | Pirmiausia patikrinkite rankinį judėjimą, vyrius, ribotuvus ir kliūtis, tada – fotoelementus ir saugos nustatymus. Nedidinkite jėgos, kol nenustatyta priežastis. |
| Neteisinga kryptis arba seka | Krypties laidus, o naudojant du variklius – ir M1/M2 priskyrimą. Vienas variklis paliekamas prijungtas prie M2; bendrojo laido ir PE nesukeiskite. |
| Nuotolinio valdymo pultas neveikia, o mygtukas veikia | Bateriją, suderinamumą, pulto įrašymą į atmintį ir imtuvo anteną. |
| Klaida pakeitus priedą | Prijungimą, maitinimą, AUX arba BlueBUS adresus ir pakartotinį įrenginių atpažinimą. |
Mirksėjimų skaičius ir trikčių šalinimo procedūros: MC800 diagnostika. Valdymo bloko atstatymas, imtuvo ištrynimas ir padėčių įrašymas yra skirtingi veiksmai. Prieš atkurdami nustatymus juos užsirašykite ir vadovaukitės savo valdymo plokštės instrukcija.
Suderinami priedai
Priedus rinkitės pagal faktiškai naudojamą valdymo bloką, jo išvestis ir sumontuotą imtuvą.
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymo blokas | Valdo vieną arba du variklius, priklausomai nuo pasirinkto modelio. |
|
| Švyturėlis | Įspėja apie judėjimą. Įtampa turi atitikti valdymo bloko išvestį. |
|
| Fotoelementai | Stebi pasirinktą vartų zoną. MC800/MCA5R30 pagal schemą leidžia derinti relinius ir BlueBUS fotoelementus. | |
| Siųstuvas | Vartams valdyti nuotoliniu būdu. | |
| Imtuvas | Radijo imtuvą rinkitės pagal pultelių kodavimo būdą. Išmaniam valdymui reikalinga konkreti suderinama sąsaja ir maitinimas. |
|
| Antena | Pagerina tinkamo imtuvo priėmimą; laikykitės jo prijungimo schemos. | |
| Klaviatūra | Vartai valdomi per atitinkamą imtuvą arba dekodavimo sąsają; pats duomenų įrenginys nėra tiesioginis NO kontaktas. | |
| Raktinis jungiklis |
Vartams valdyti raktu naudojant jungiklį, kurį kabeliu galima prijungti prie pavaros bet kurioje vietoje. |
|
| Kortelių skaitytuvai | Vartai valdomi per atitinkamą imtuvą arba dekodavimo sąsają; pats duomenų įrenginys nėra tiesioginis NO kontaktas. |
|
| Elektrinės spynos | Papildomas vartų varčios fiksavimas pagal konstrukciją ir apkrovą; MC800 ELS išėjimas – 12 V AC / 15 VA. |
|
Orientacinis eksploatavimo laikas
Apskaičiuokite atitinkamus svorio ir ilgio indeksus bei pridėkite kitų veiksnių įtaką. Kiekvienoje svorio arba ilgio grupėje naudokite tik vieną atitinkamą eilutę. Pagal bendrą procentinę reikšmę grafike nustatykite apytikslį ciklų skaičių.
| Visos automatikos savybės | Indeksas | Eksploatavimo trukmės grafikas |
|---|---|---|
| Varčios svoris | daugiau nei 100–200 kg → 0 % daugiau nei 200–300 kg → 10 % daugiau nei 300–400 kg → 20 % daugiau nei 400–500 kg → 30 % |
|
| Varčios ilgis | 1–2 m → 0 % daugiau nei 2–3 m → 10 % daugiau nei 3–3,5 m → 20 % | |
| Temperatūra / drėgmė | Aukštesnė nei +40 °C arba žemesnė nei 0 °C temperatūra arba drėgmė virš 80 % → 20 % | |
| Vientisa varčia | 15 % | |
| Vėjuota vietovė | 15 % |
Grafike pateikiamas apytikslis įvertis, darant prielaidą, kad priežiūra atliekama reguliariai; jis negarantuoja konkretaus metų ar ciklų skaičiaus. Šis grafikas negali pakeisti leistino varčios svorio ir ilgio grafiko. Montuotojas įvertina visos vartų konstrukcijos eksploatacinę apkrovą ir saugos reikalavimus.
Priežiūra ir saugus naudojimas
Ne rečiau kaip kas 6 mėnesius patikrinkite tvirtinimus, laikiklius, vyrius, nusidėvėjimą, koroziją, sraigto tepimą, atramas, atblokavimo mechanizmą ir laidus. Po priežiūros technikas dar kartą patikrina judėjimą ir visas apsaugos priemones. Intensyviai naudojant, priežiūros intervalą nustatykite pagal eksploatavimo sąlygas.
Vartams judant, nelieskite variklio ar varčios; įeikite tik vartams visiškai atsidarius ir sustojus. Vaikams draudžiama žaisti prie vartų arba su valdikliais. Jei vartuose yra praėjimo varteliai, juos atidarius automatikos paleidimas turi būti blokuojamas. Reguliariai pašalinkite kliūtis ir nuvalykite fotoelementų langelius. Pastebėję neįprastą garsą, pažeidimą ar savaiminį judėjimą, atjunkite maitinimą ir pasirūpinkite remontu.
NICE WINGO WG5000 techniniai duomenys
| Tipas | Elektromechaninė negrįžtamoji vienos varčios pavara be integruoto valdymo bloko. |
|---|---|
| Variklio maitinimas | 230 V AC / 50 Hz |
| Didžiausia / vardinė srovė | 1,5 A / 0,5 A |
| Didžiausia / vardinė vartojamoji galia | 200 W / 130 W |
| Eiga | 470 mm |
| Greitis be apkrovos | 0,013 m/s |
| Didžiausia / vardinė jėga | 1 700 N / 600 N |
| Ciklų per valandą | 30 esant vardinei jėgai; rezultatas priklauso nuo montavimo sąlygų. |
| Apsaugos klasė | IP44 |
| Darbinė temperatūra | nuo −20 iki +50 °C |
| Izoliacijos klasė | F |

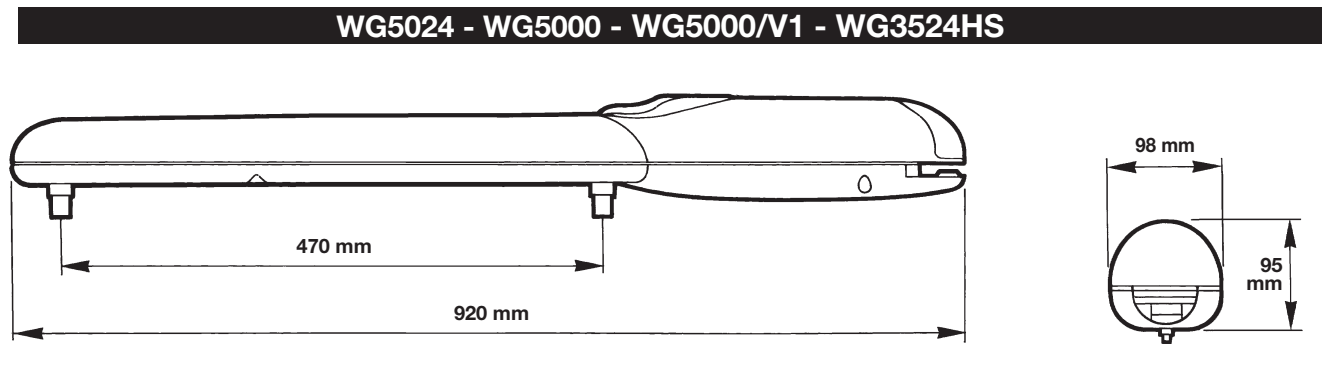

| Matmenys | 920 × 98 × 95 mm (ilgis × plotis × aukštis) |
| Variklio svoris | 6 kg |
| Mechaninis ribotuvas | Iš anksto sumontuotas atidarymo ribotuvas; uždarymo padėtį nustato stacionari vartų atrama. |
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
