Stumdomųjų vartų tvirtinimas
Stumdomųjų vartų tvirtinimas yra:
- būtinas, kad stumdomieji vartai tinkamai veiktų ir judėtų
- užtikrina ne tik tiesią vartų varčios judėjimo kryptį, bet ir jos išlyginimą vertikalia kryptimi
- perduoda jėgas, atsirandančias dėl vartų konsolės poveikio, betoniniam pamatui, todėl turi būti tinkamai apskaičiuotas

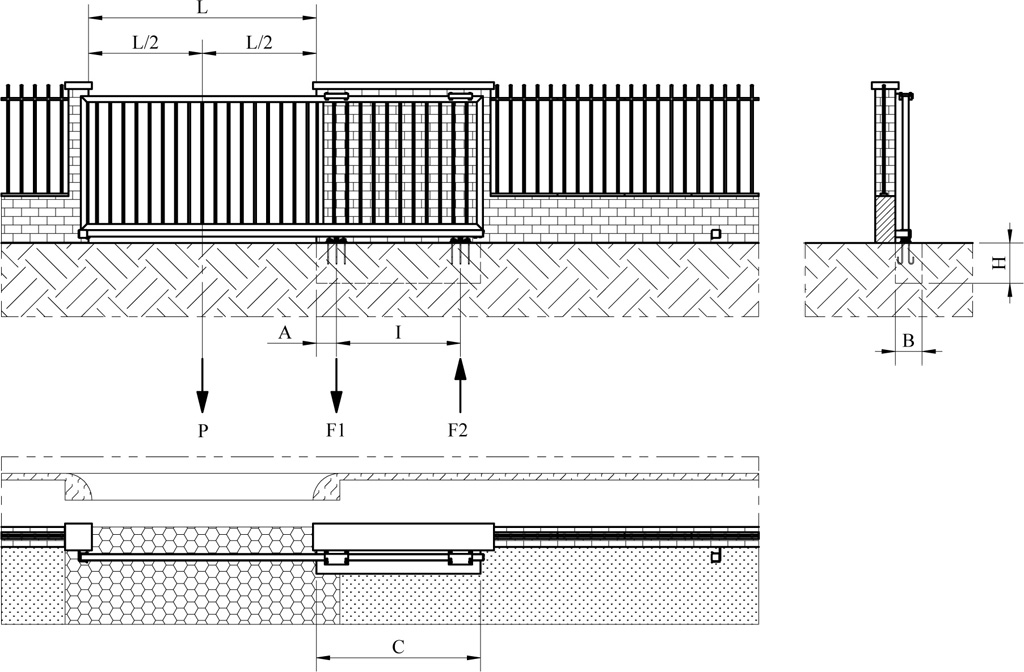

Brėžinio legenda:
A – atstumas tarp centro vežimėlio 1 ir pravažiavimo pradžios L (m)
B – betoninio pamato plotis (m)
C – betoninio pamato ilgis (m)
H – betoninio pamato gylis (m)
I – atstumas tarp vežimėlių centrų (m)
L – vartų pravažiavimo plotis (m)
L/2 – pusė pravažiavimo pločio L (m)
P – vartų svoris, veikiantis pravažiavimo pločio viduryje
F1 – vežimėlį 1 veikianti slėgio jėga (kg)
F2 – vežimėlį 2 veikianti traukos jėga (kg)
Y – betono tūrinis svoris (tankis) (2400kg/m3)
W – betoninio pamato svoris (kg)
Didžiausios vežimėlių apkrovos F apskaičiavimas1 ir F2
Formulė
Pavyzdys
Atstumo I tarp vežimėlių centrų apskaičiavimas
Formulė
Pavyzdys
Betoninio pamato svorio W ir ilgio C apskaičiavimas
Formulė
Pavyzdys
Ruošiama. Jei reikia patarimo, parašykite mums adresu [email protected].
