SUPLA laiko grafikų sudarymo instrukcija
SUPLA programėlė – laiko tvarkaraščių sudarymo instrukcija
DĖMESIO: kad veiktų tinkamai, „Wi-Fi“ modulį reikia prijungti taip:
„Wi-Fi“ modulio 1-ojo jungiklio gnybtus (OUT1) sujunkite su valdymo bloko OPEN gnybtu
„Wi-Fi“ modulio 2-ojo jungiklio gnybtus (OUT2) sujunkite su valdymo bloko CLOSE gnybtu
Supaprastinta laiko tvarkaraščio sudarymo instrukcija:
- 1. Prisijunkite prie SUPLA debesijos: https://cloud.supla.org/
- 2. Viršutinėje juostoje pasirinkite kategoriją „Mano SUPLA“.
- 3. Spustelėkite „Wi-Fi“ modulį ZAMEL SBW-02.
- 4. Apatinėje ekrano dalyje atverkite 1-ąjį kanalą.
- 5. Pakeiskite funkciją į vartelių atidarymą ir pervadinkite kanalą į „Atidarymas / uždarymas“ (rekomenduojame išbandyti jungiklio veikimą, kad tinkamai jį pavadintumėte).
- 6. Nustatykite relės įjungimo laiką – 0,5 sekundės.
- 7. Pakartokite 4–6 veiksmus ir antrajam kanalui.
DĖMESIO: net ir vartų uždarymo kanalo veiksmas bus pavadintas „atidaryti“.
- 8. Viršutinėje juostoje pasirinkite kategoriją „Automatika“, tada subkategoriją „Tvarkaraščiai“.
- 9. Spustelėkite mygtuką „Sukurti naują tvarkaraštį“.
- 10. Įveskite tvarkaraščio pavadinimą ir pasirinkite norimą kanalą (atidarymas, uždarymas).
- 11. Pasirinkite norimą režimą (dienos, minučių ir kt.).
- 12. Jei pasirinkote dienos režimą, nurodykite dienas, kuriomis vartai turi veikti automatiškai.
- 13. Mygtuku „Nurodytu laiku“ pridėkite veiksmą ir įveskite norimą jo atlikimo laiką.
- 14. Išsaugokite tvarkaraštį ir sukurkite naują tvarkaraštį antrajam kanalui (9–13 veiksmai).
Išsami laiko tvarkaraščio sudarymo instrukcija:
Prisijungę prie SUPLA debesijos pereikite į kategoriją „Mano SUPLA“ ir atverkite „Wi-Fi“ modulį ZAMEL SBW-02. Apačioje matysite kanalų sąrašą, kurį prieš kuriant laiko tvarkaraščius reikia tinkamai nustatyti. Prieš kuriant laiko tvarkaraščius, kanalus reikia tinkamai nustatyti.

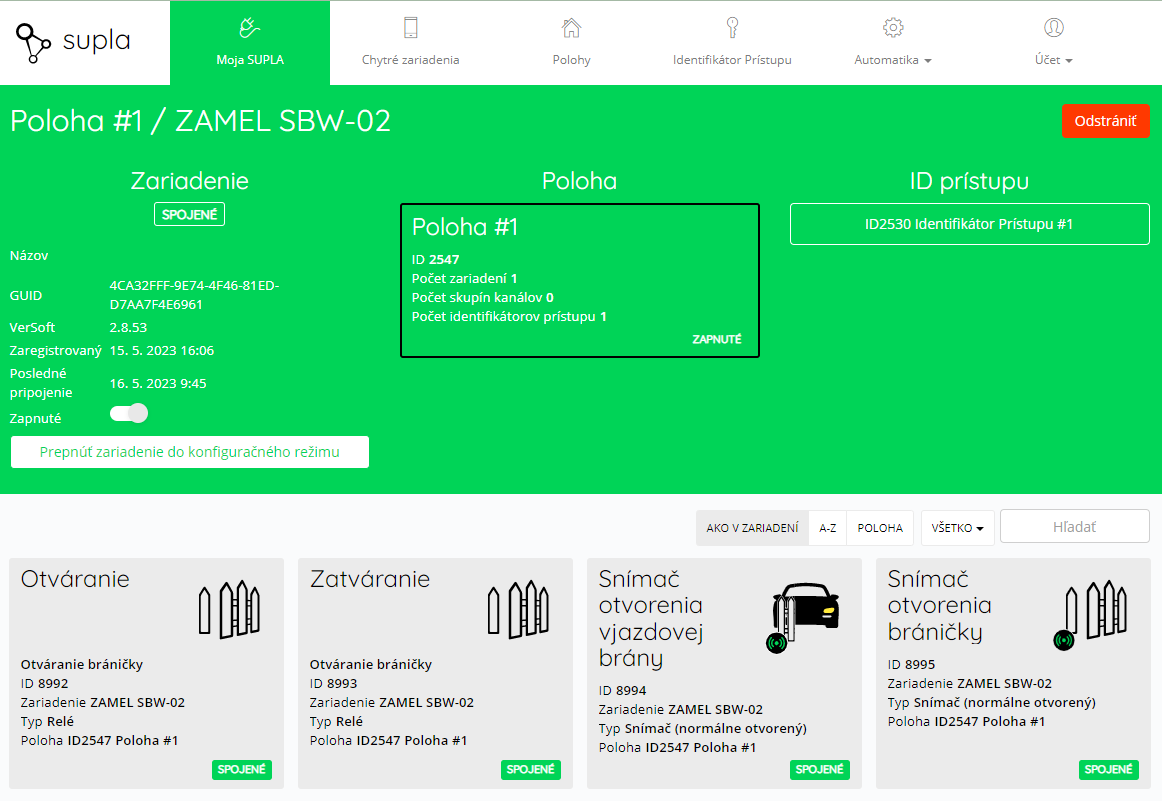

Pav. 1 „Wi-Fi“ modulio apžvalga ir kanalų sąrašas
Kanalų sąraše spustelėkite 1-ąjį kanalą. Pakeiskite funkciją į vartelių atidarymą. Ši funkcija turi tik vieną veiksmą, todėl ji tinkamesnė nei įvažiavimo vartų atidarymo ir uždarymo funkcija. Rekomenduojame dešiniajame skydelyje „Veiksmas“ spustelėti mygtuką „Atidaryti“, kad sužinotumėte, ar kanalas skirtas vartams atidaryti, ar uždaryti. Pagal rezultatą galite pervadinti kanalą į „Atidarymas“ arba „Uždarymas“. Nustatykite relės įjungimo laiką – 0,5 sekundės – ir išsaugokite pakeitimus. Taip pat nustatykite ir antrąjį kanalą, tačiau nepamirškite jį pavadinti pagal atliekamą veiksmą. Tinkamus kanalų nustatymus galite patikrinti pridėtuose paveikslėliuose.
Pav. 2 Tinkamas vartų atidarymo kanalo nustatymas

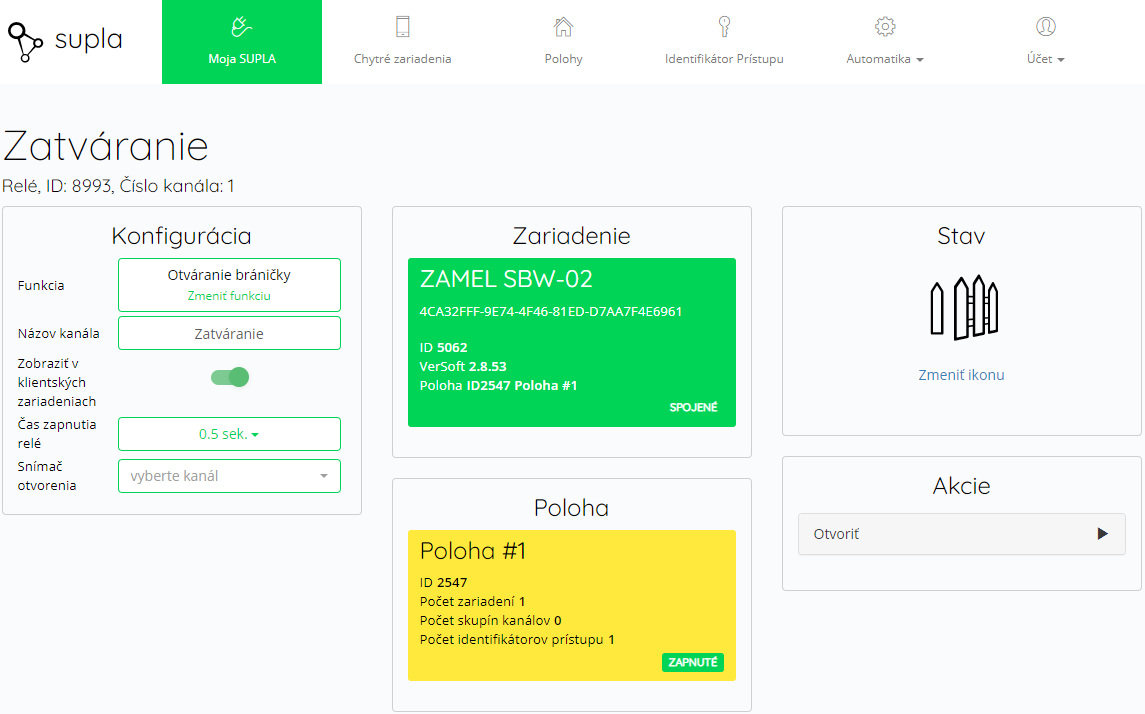

Pav. 3 Tinkamas vartų uždarymo kanalo nustatymas
Tinkamai nustatę kanalus, galite kurti laiko tvarkaraščius. Viršutinėje juostoje per kategoriją „Automatika“ pereikite į subkategoriją „Tvarkaraščiai“, tada pasirinkite „Sukurti naują tvarkaraštį“.
Pav. 4 Kategorija „Automatika“ ir jos subkategorijos
Kairėje nustatomi pagrindiniai tvarkaraščio parametrai, o dešinėje – laiko režimai pagal pasirinktą ciklą. Įsivaizduokite tokią situaciją: vartai turi būti atidaryti kiekvieną darbo dieną nuo 5:30 iki 17:00, o savaitgaliais norite, kad jie būtų uždaryti. Tokiu atveju sukursite 2 atskirus režimus (pirmąjį atidarymui, o antrąjį uždarymui). Pirmajame tvarkaraštyje pasirinkite atidarymo kanalą ir dienos ciklą. Dešinėje pažymėkite darbo dienas ir nustatykite veiksmą „Nurodytu laiku“ – 5:30. Tinkamai viską nustatę, nepamirškite išsaugoti tvarkaraščio dešinėje esančiu mygtuku.

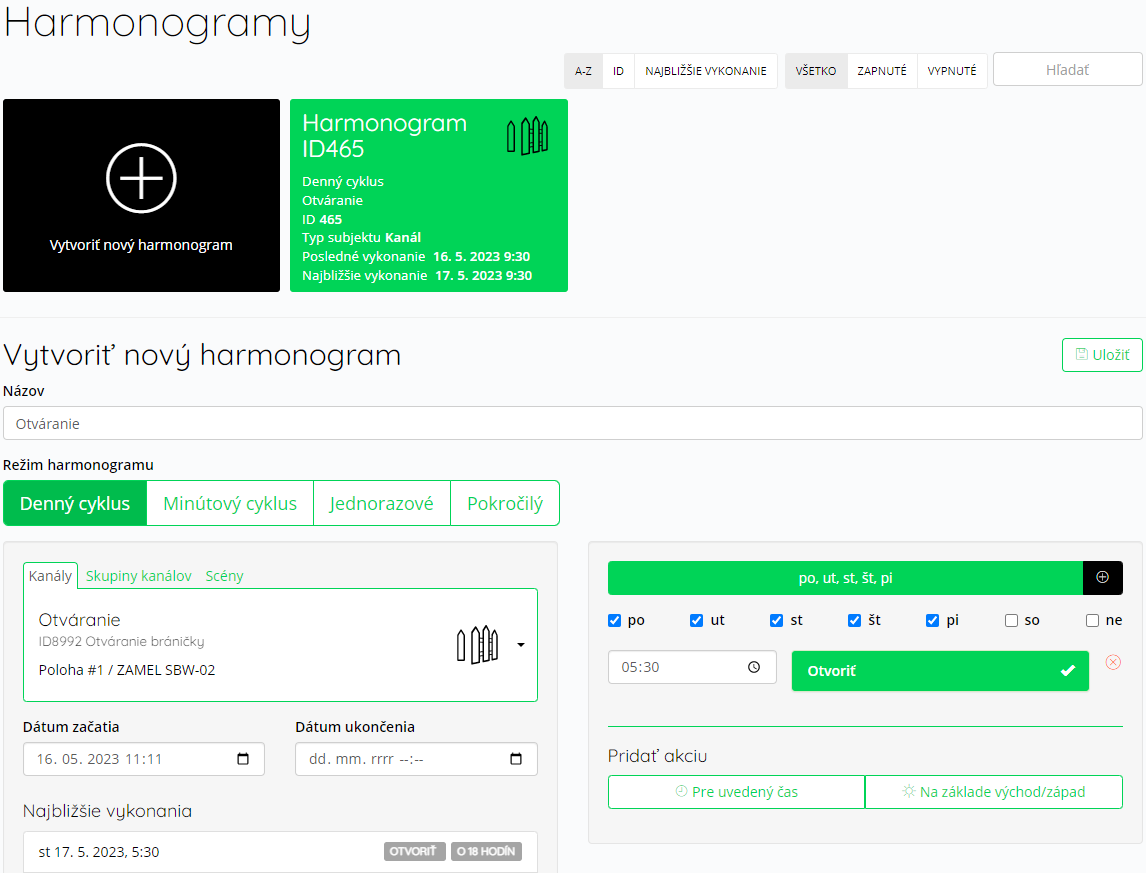

Pav. 5 Atidarymo tvarkaraščio nustatymas (pavyzdinė situacija)
Pirmuoju tvarkaraščiu nustatytas automatinis vartų atidarymas. Antrasis tvarkaraštis užtikrins automatinį uždarymą. Sukurkite dar vieną tvarkaraštį, šįkart pasirinkdami uždarymo kanalą. Kaip ir pirmuoju atveju, pasirinkite dienos ciklą ir pažymėkite visas darbo dienas. Belieka įvesti norimą vartų uždarymo laiką (pavyzdinėje situacijoje – 17:00). Dar kartą primename: uždarymo kanalo veiksmas bus pavadintas „atidaryti“.

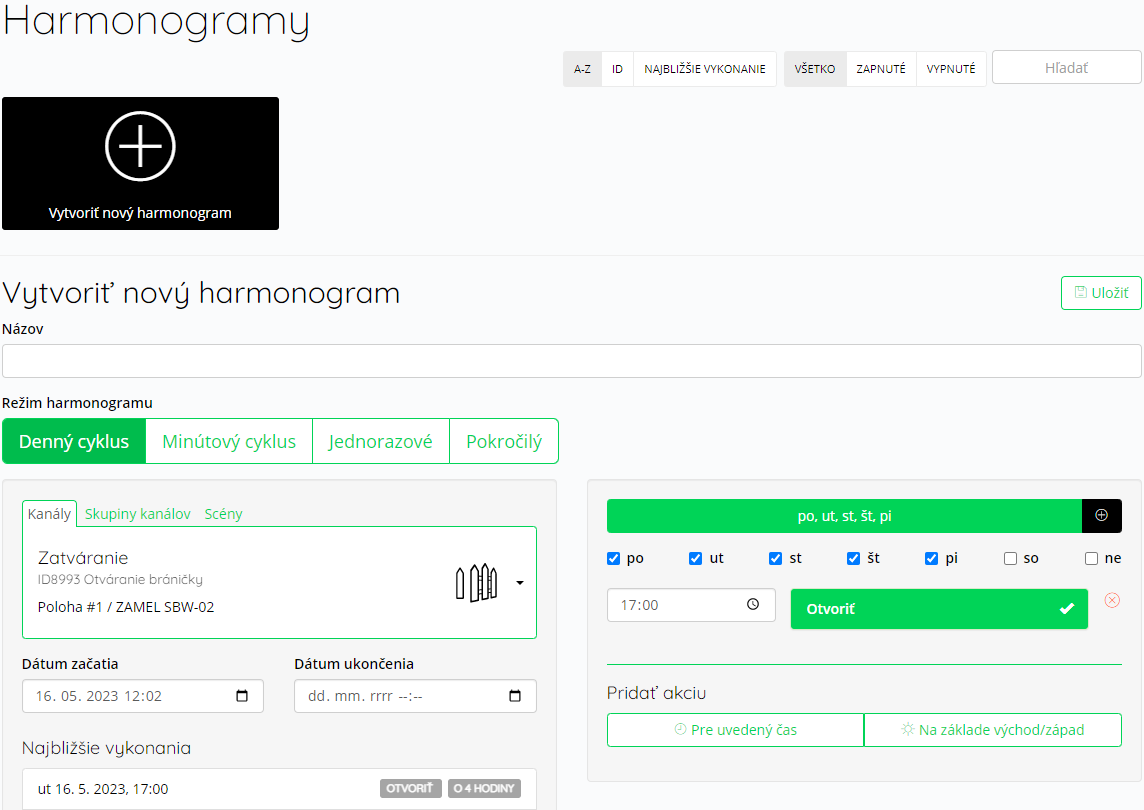

Pav. 6 Uždarymo tvarkaraščio nustatymas (pavyzdinė situacija)
Išsaugoję antrąjį tvarkaraštį, nustatysite automatinį vartų atidarymą ir uždarymą norimu laiku.
DĖMESIO: vartų automatinio atidarymo nustatymas pagal laiko tvarkaraštį negarantuoja, kad vartai visą laiką bus atidaryti! Vartai gali būti uždaryti gavus komandą (nuotolinio valdymo pultu, automatinio uždarymo funkcija valdymo bloke ir pan.). Jei valdymo bloke įjungtas automatinis vartų uždarymas, praėjus nustatytam laikui vartai automatiškai užsidarys!
