„Zamel SBW-02“ Wi-Fi modulio prijungimas prie pavaros valdymo bloko
„Zamel SBW-02“ WiFi modulio prijungimo schema Zamel SBW-02 prie valdymo bloko:
- MCU1
- MCA2 (valdymo blokas MC424)
- MCA2R10 (valdymo blokas MC424R10)
- RBA3
- RBA3R10
- RBA4R10
- MCA5 (valdymo blokas MC800)
- ROA40R10
- WIA20R10
- RUA1
- SPIDO600

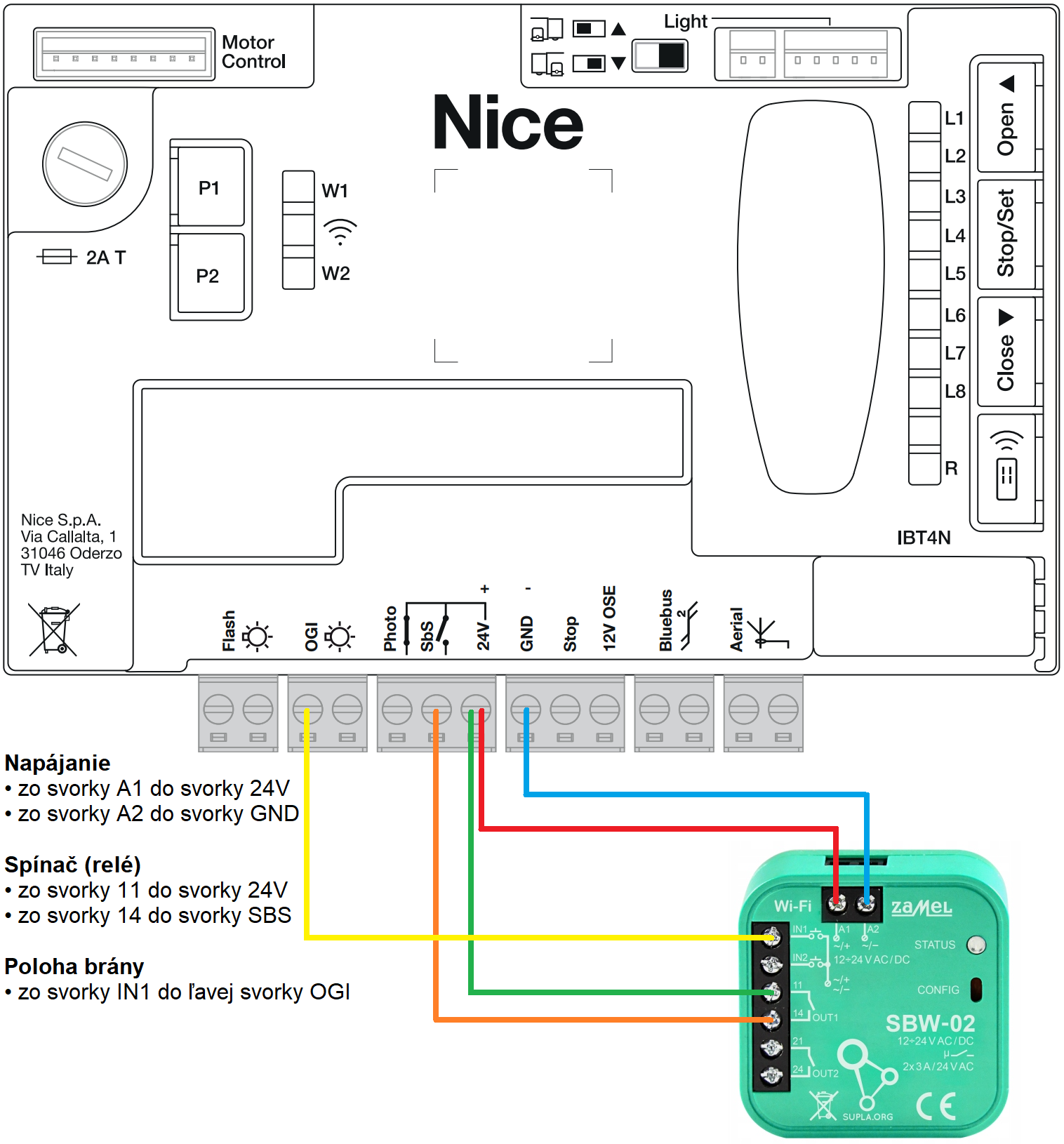

WiFi modulio prijungimas prie valdymo bloko MCU1:

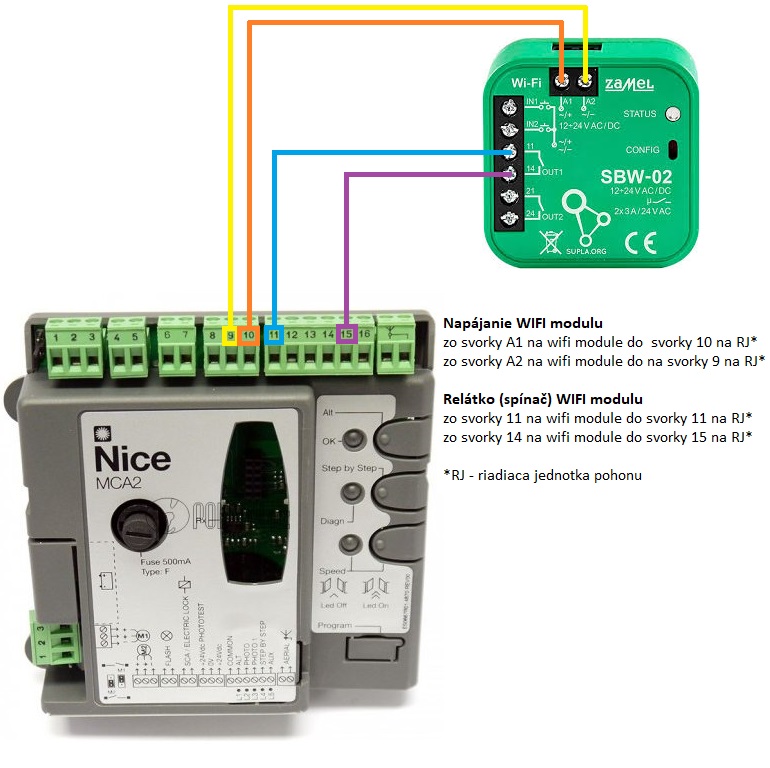

WiFi modulio prijungimas prie valdymo bloko MCA2:

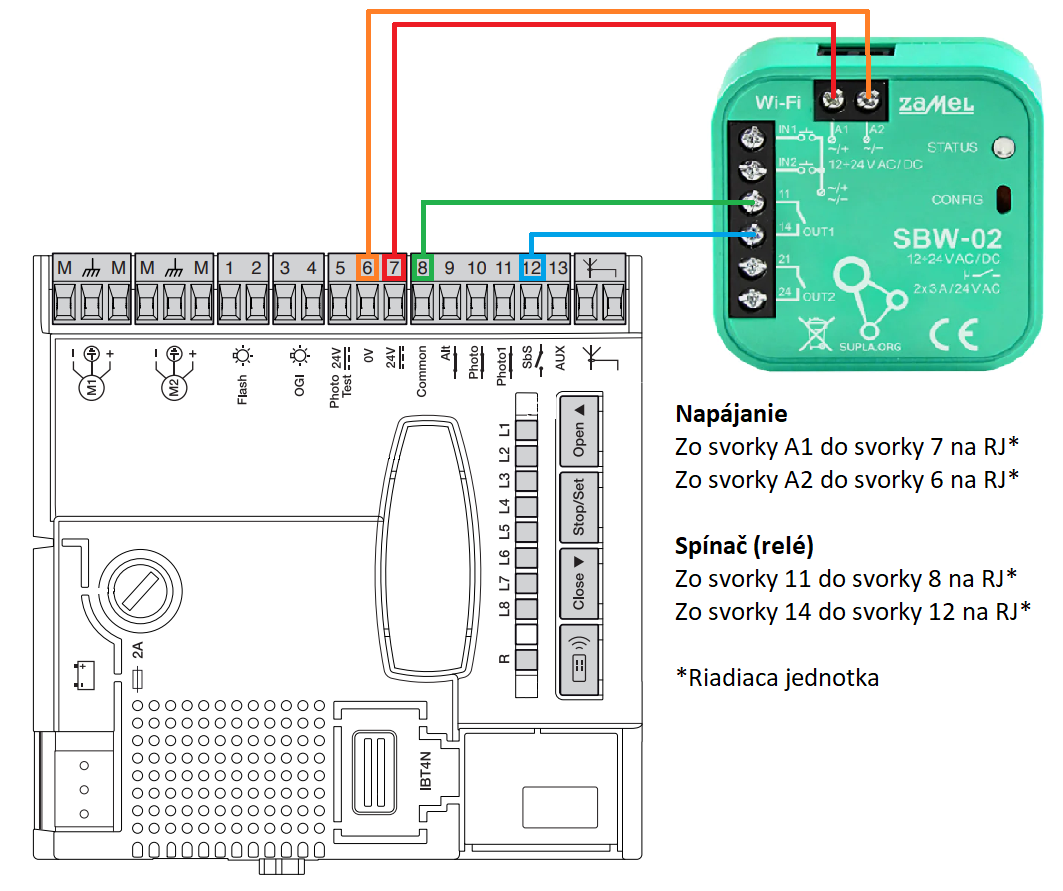

WiFi modulio prijungimas prie valdymo bloko MCA2R10:

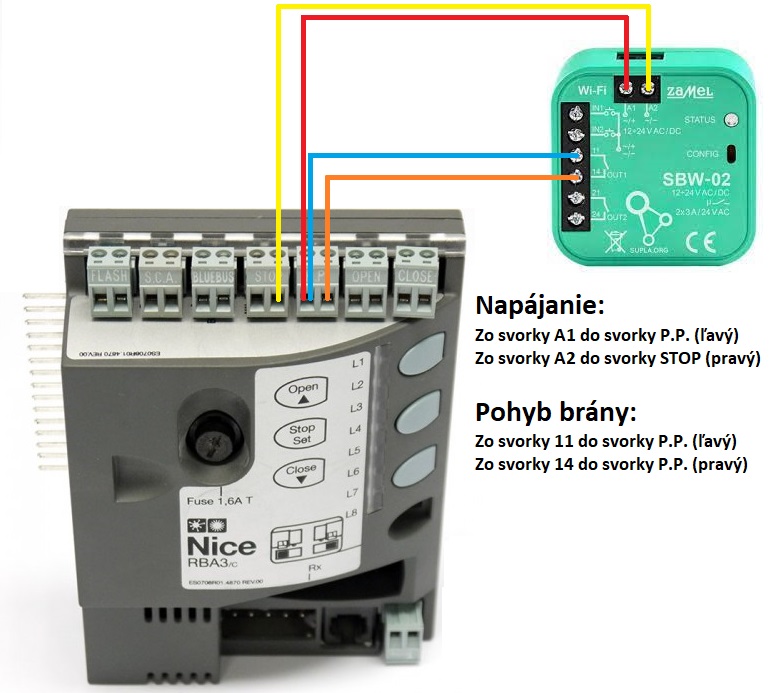

WiFi modulio prijungimas prie valdymo bloko RBA3:
WiFi modulio prijungimas prie valdymo bloko RBA3R10:

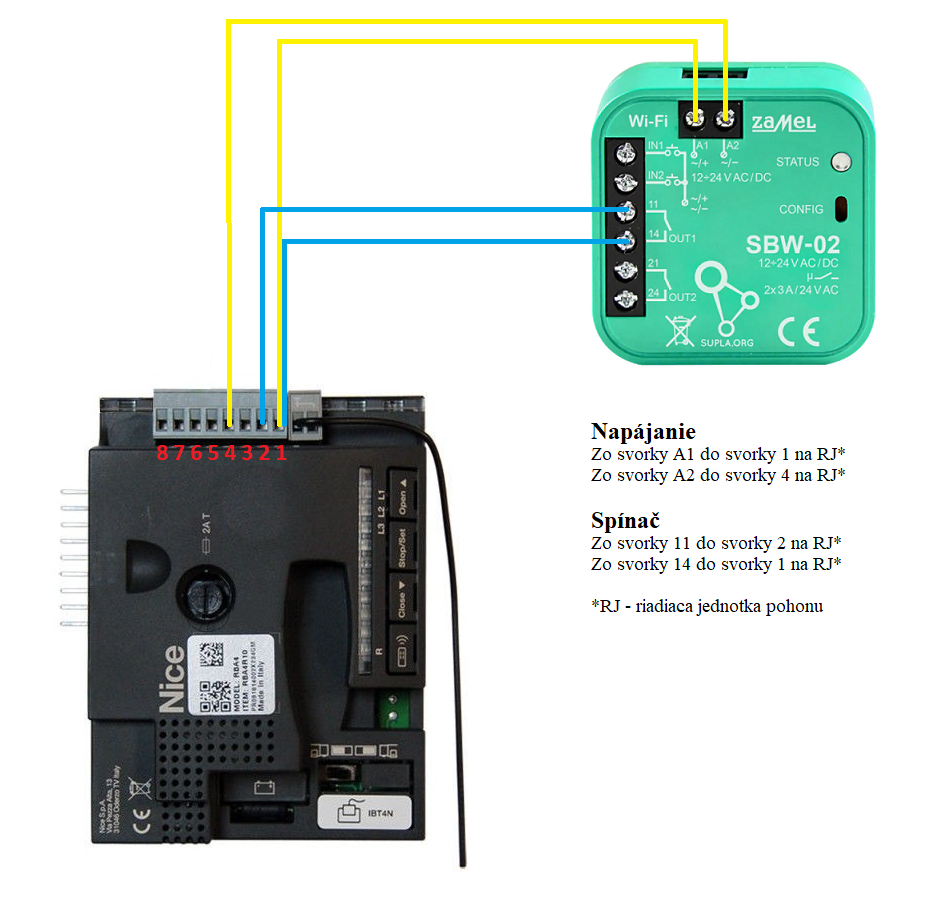

WiFi modulio prijungimas prie valdymo bloko RBA4R10:

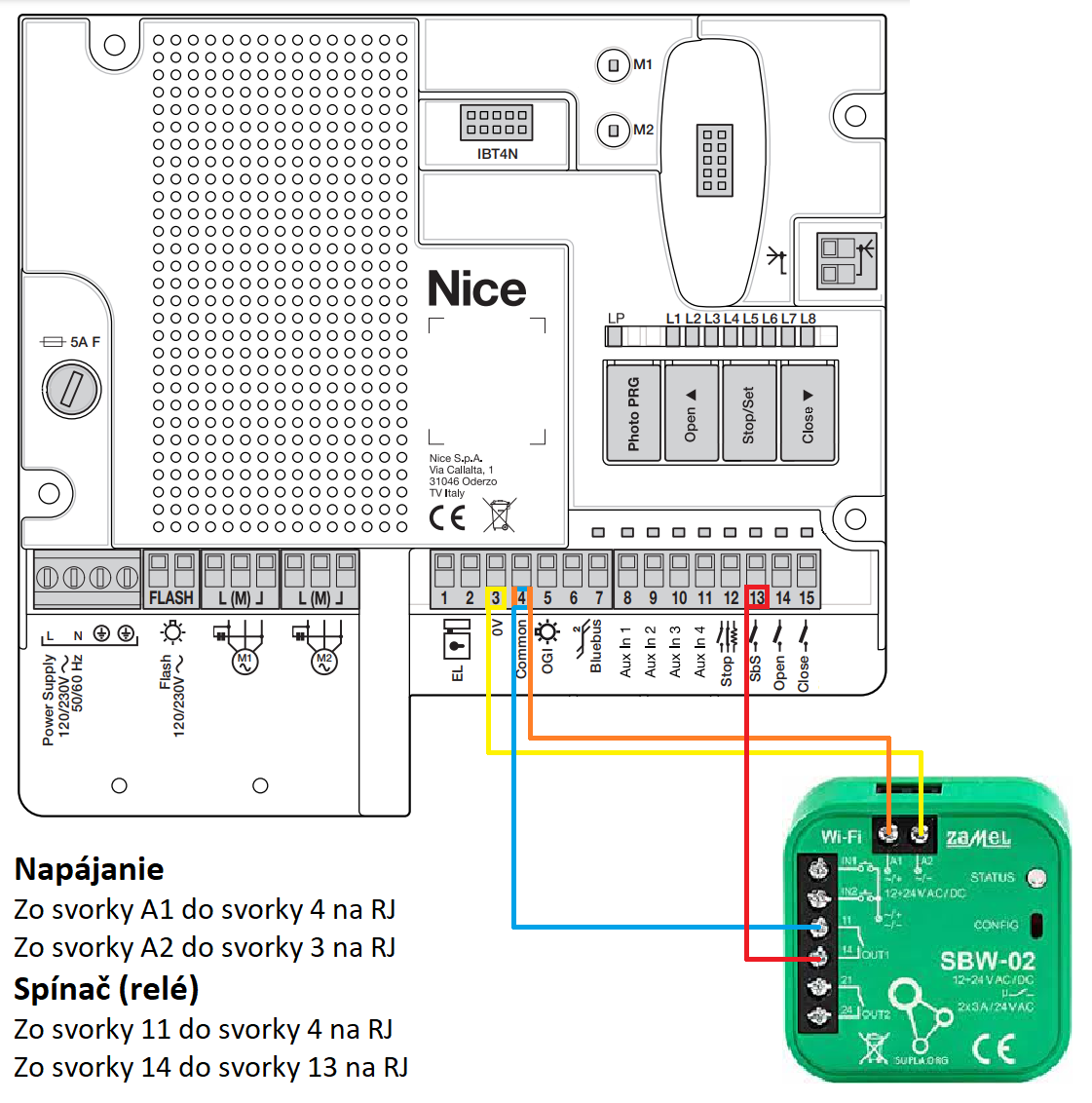

WiFi modulio prijungimas prie valdymo bloko MCA5:

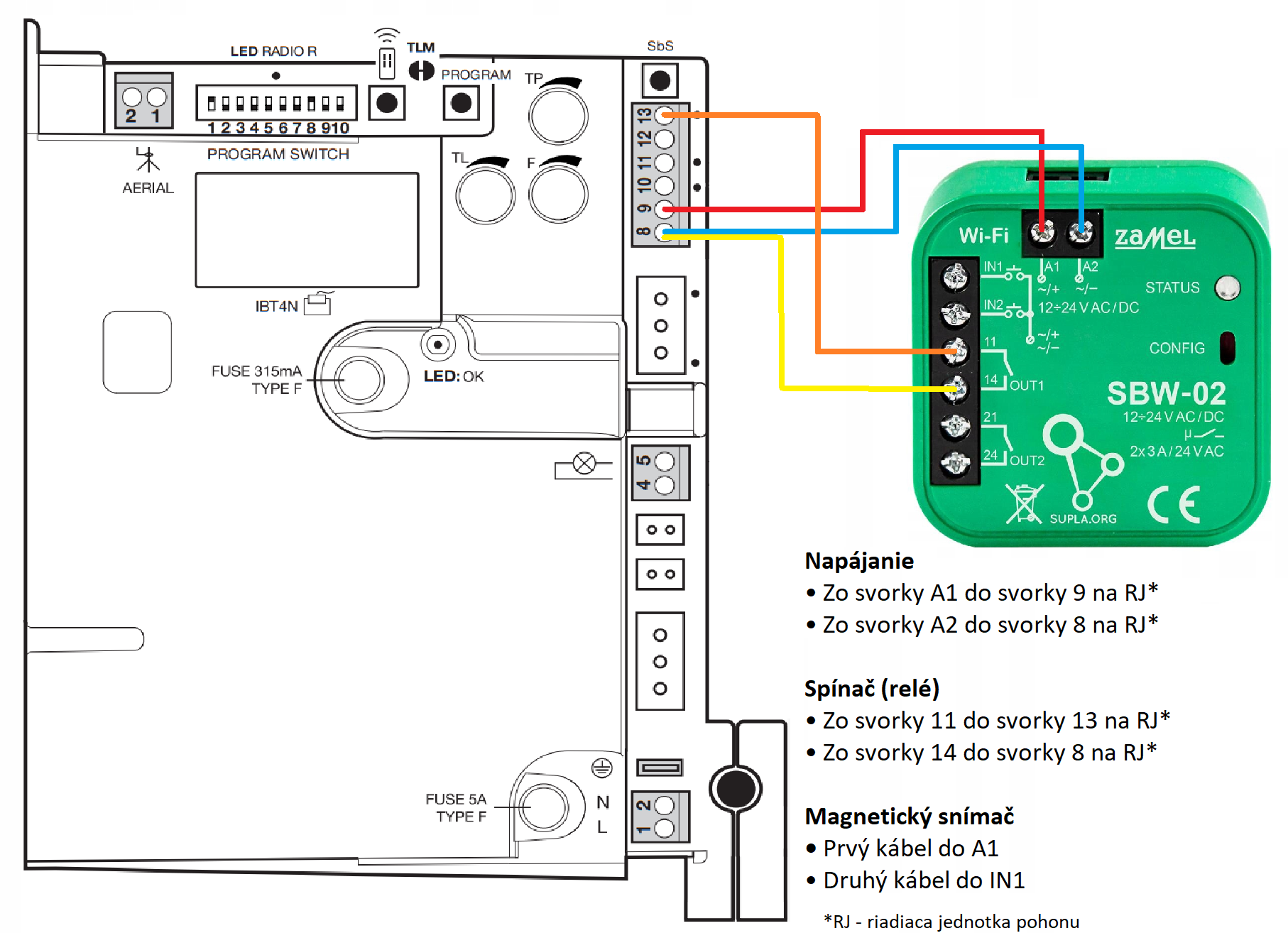

WiFi modulio prijungimas prie valdymo bloko ROA40R10:

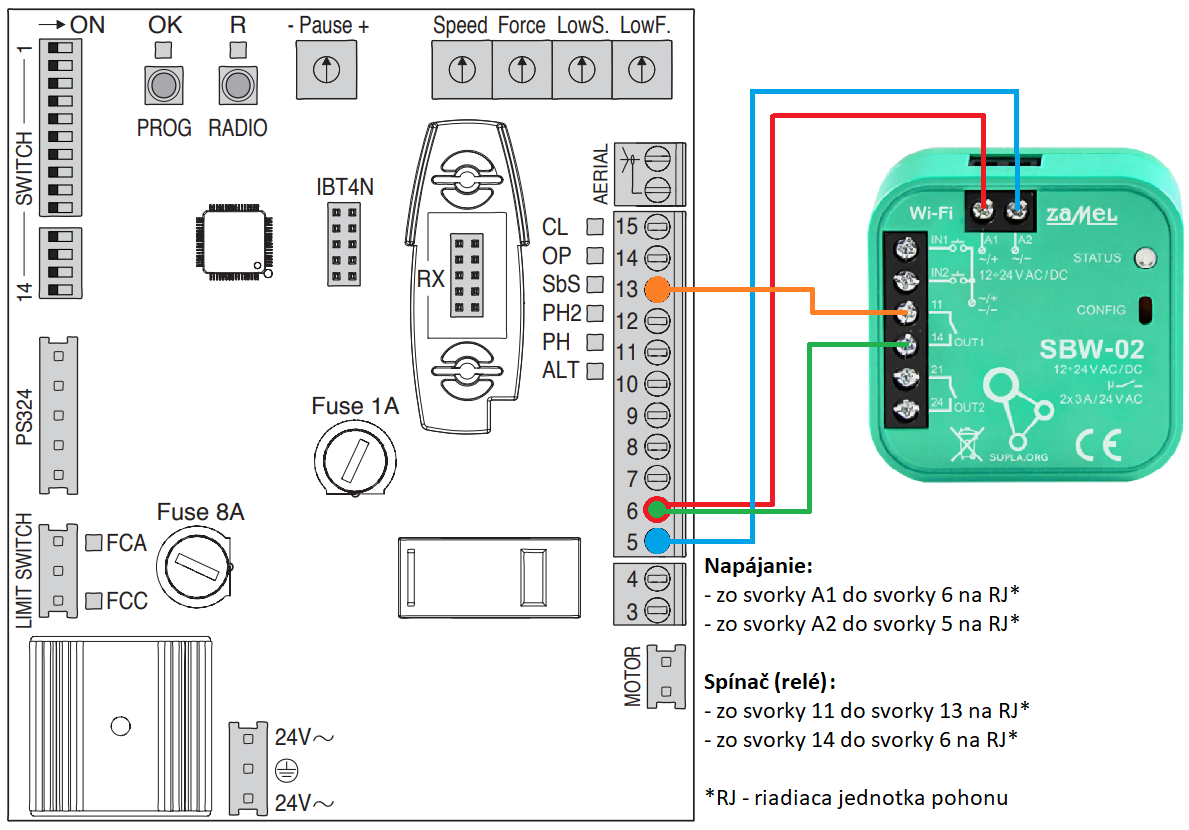

WiFi modulio prijungimas prie valdymo bloko WIA20R10:

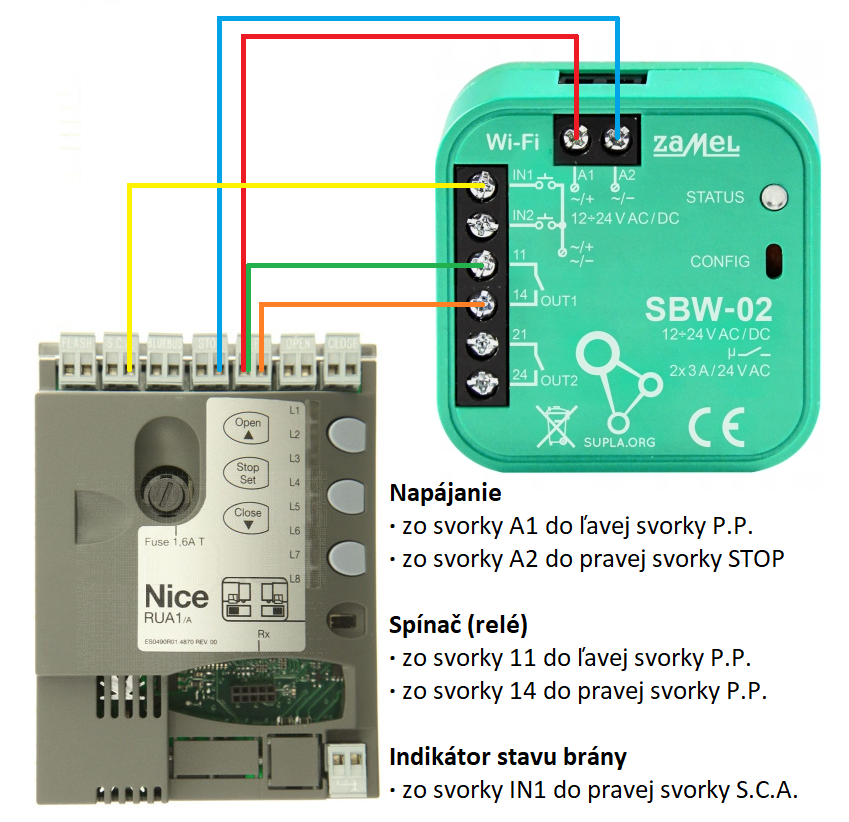

WiFi modulio prijungimas prie valdymo bloko RUA1:

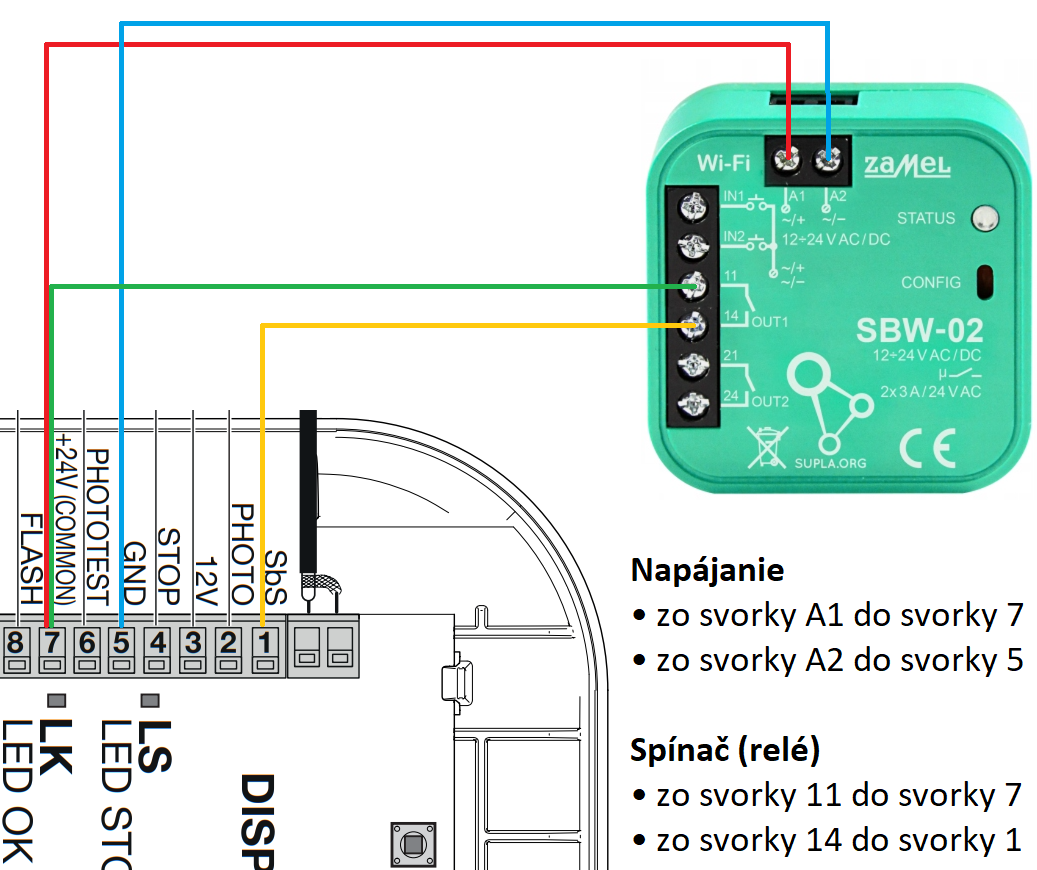

WiFi modulio prijungimas prie valdymo bloko SPIDO600:
