Bėginių stumdomųjų vartų vadovas

Techninis vadovas · pasigaminkite patys · bėginiai vartai

Šis vadovas padės paruošti vietą bėginiams stumdomiesiems vartams ir pasirinkti bėgį, ratukus, kreipiamąją bei pavarą. Čia taip pat rasite pavyzdinius 2,5–6,5 m pravažiavimo brėžinius. Brėžiniai yra pagrindas pasiruošimui.

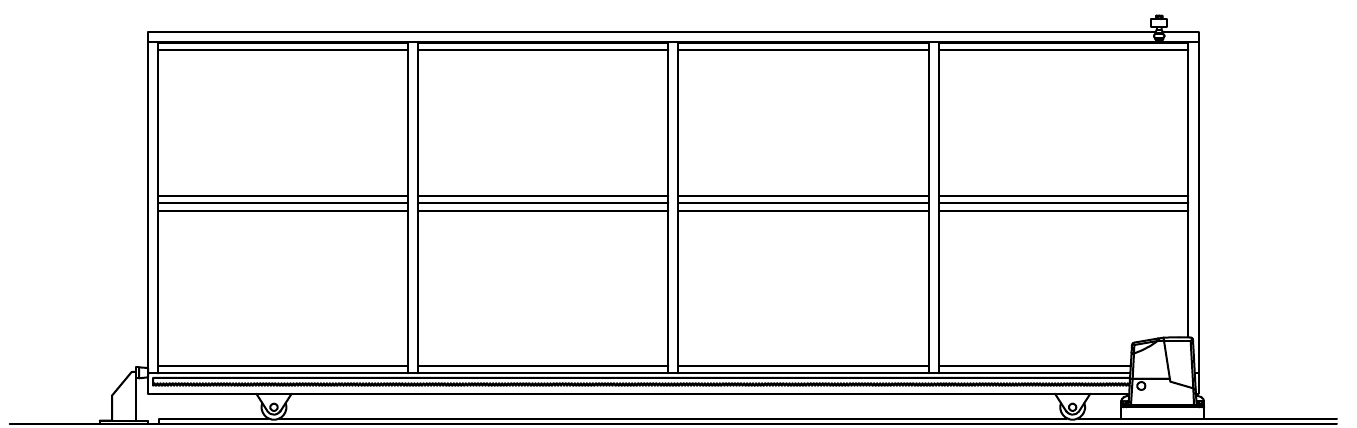

Bėginių stumdomųjų vartų nuotrauka. Spustelėkite, kad atidarytumėte didesnį vaizdą.

Bėginiai vartai: nuo pamatų iki paruoštos konstrukcijos

Bėginiai vartai remiasi į apatinius ratukus ir juda per visą vartų eigą nutiestu bėgiu. Planuojant pirmiausia reikia patikrinti, ar yra vietos vartams atsidaryti, paruošti lygų pagrindą ir kabelius, tada suderinti bėgio formą su ratukais ir galiausiai pasirinkti kreipiamąją, atramas, užrakinimo įrangą ir, jei reikia, pavarą.

Pagrindinės bėginių stumdomųjų vartų dalys

Bėginių vartų varčia juda ant dviejų apatinių ratukų. Ratukai perduoda vartų svorį žemyn į bėgį ir pagrindą. Viršutinė arba šoninė kreipiamoji laiko vartus skersine kryptimi, tačiau neturi išlaikyti jų svorio.

Iš ko sudaryta bėgių sistema
Riedėjimo dalis	U formos bėgis (U16 arba U20) arba V formos bėgis ir su juo suderinami ratukai sumontuoti apatiniame vartų rėmo profilyje.
Vartų kreipiamoji	Viršutinė kreipiamoji tarp ritinėlių arba šoninė kreipiamoji U/L profilyje.
Galinės padėtys	Apatinės ir viršutinės atramos sustabdo ir stabilizuoja vartus.
Papildoma įranga	Kablio tipo užraktas, rankenos, turėklai, pavaros, krumpliastiebiai, fotoelementai, įspėjamieji švyturėliai ir NICE nuotolinio valdymo pulteliai (kitų gamintojų pulteliai).

Svarbiausia suderinamumo sąlyga: ratuko griovelio forma ir skersmuo turi atitikti naudojamą bėgį. U16 bėgiui skirtas ratukas netinka U20 bėgiui, o V formos ratukas tinka V formos bėgiui.

Vieta, bėgis ir betoninis pamatas

Bėgį reikia pakloti tiesiai, kad atskirų dalių sandūrose nebūtų lūžių. Vartai juda per šviesųjį angos plotį, o tada pasislenka į vietą prie tvoros. Jei ratukai bus prie pat rėmo galų, bėgis turi tęstis per visą ratukų judėjimo kelią.

Bėgis / betoninis pamatas

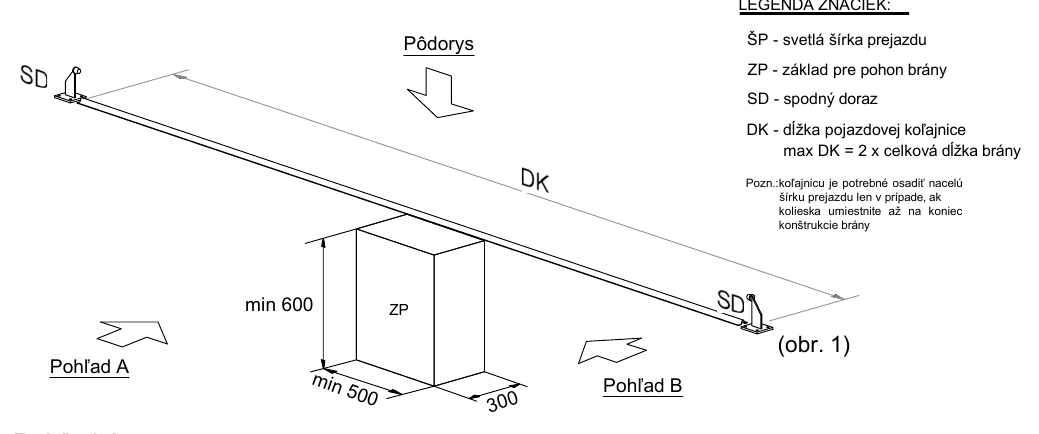

Riedėjimo komponentų ir pavaros pamato montavimas.

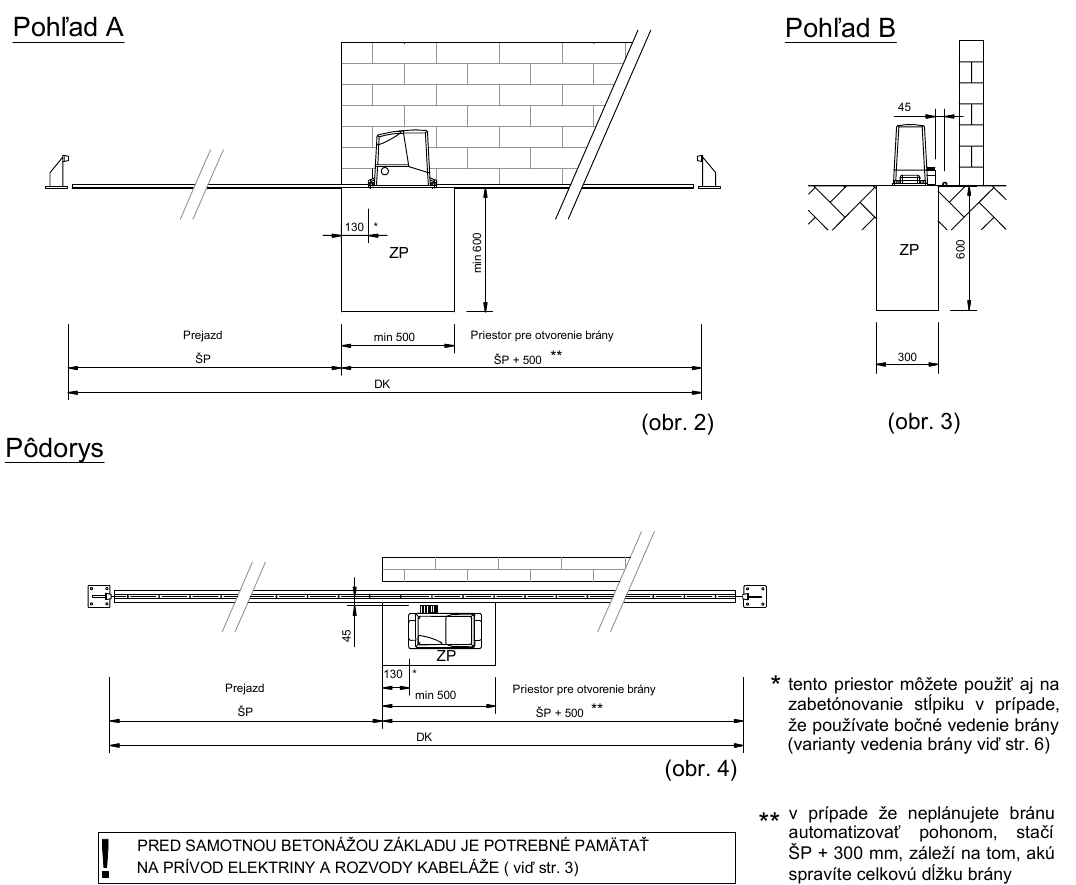

Bėgio ir pavaros pamato montavimo vaizdas iš priekio ir šono bei planas.

Pamatų schemose naudojamų žymėjimų paaiškinimai

ŠP	Šviesusis pravažiavimo plotis.
DK	Riedėjimo bėgio ilgis.
SD	Apatinė atrama.
ZP	Vartų pavaros pamatas.

Žymėjimai paaiškinti virš legendos esančiuose paveikslėliuose. Tikslius matmenis ir montavimo atstumus nustatykite pagal aktualų pasirinkto gaminio brėžinį.

Vieta vartams atsidaryti: išmatuokite visą varčios judėjimo kelią, įskaitant rėmo iškyšą, ratukų ir atramų padėtis bei vietą pavarai. Konkrečius matmenis nustatykite pagal aktualų pasirinktų komponentų brėžinį.

Kabelių ir pavaros paruošimas

Net jei iš pradžių vartai bus valdomi rankiniu būdu, apsauginius vamzdžius verta pakloti dar prieš betonuojant. Vėliau pavarą, fotoelementus, įspėjamąjį švyturėlį ar raktinį jungiklį galėsite sumontuoti neardydami paruošto pagrindo.

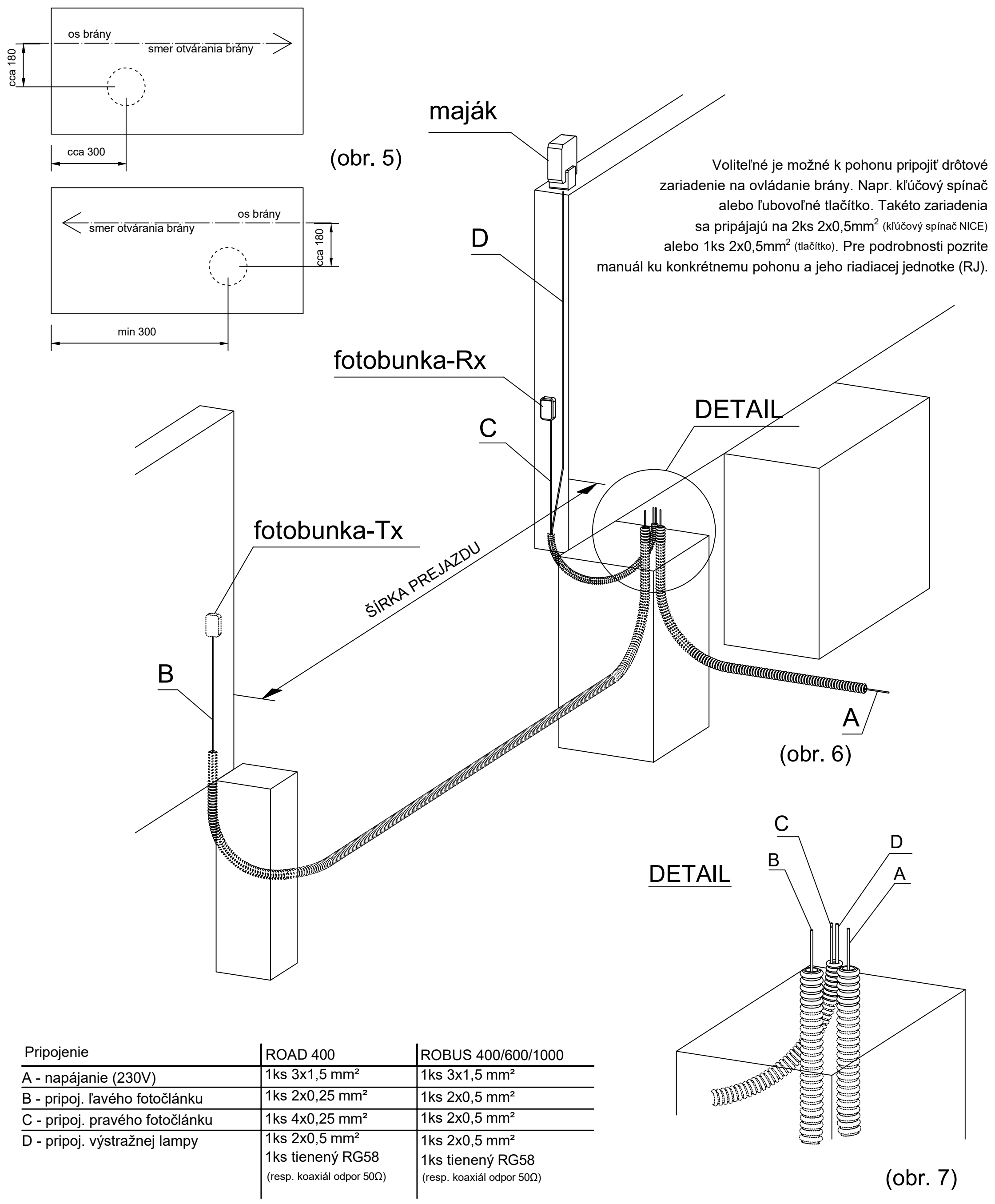

Kabelių paruošimas, 5–7 pav. A–D atšakų žymėjimai atitinka toliau pateiktą lentelę. Spustelėkite, kad atidarytumėte įskaitomą detalų vaizdą.

Orientacinė pasirinktų pavarų kabelių schema
Prijungimas	NICE ROAD 400	NICE ROBUS 400/600/1000
A – 230 V maitinimas	1 × 3 × 1,5 mm²	1 × 3 × 1,5 mm²
B – kairysis fotoelementas	1 × 2 × 0,25 mm²	1 × 2 × 0,5 mm²
C – dešinysis fotoelementas	1 × 4 × 0,25 mm²	1 × 2 × 0,5 mm²
D – įspėjamasis švyturėlis	1 × 2 × 0,5 mm² + plonas RG58, 50 Ω koaksialinis kabelis	1 × 2 × 0,5 mm² + plonas RG58, 50 Ω koaksialinis kabelis

Kai maitinimo kabelio ilgis viršija 30 m, pavarų gamintojas reikalauja, kad NICE ROBUS RB400/RB600/RB1000 kabelio gyslų skerspjūvio plotas būtų didesnis nei 3 × 1,5 mm².

Pasirenkamas bėgio šildymas: į bėgį galima įdėti varžinį šildymo kabelį. Kadangi prie vartų paprastai būna pavara ir 230 V maitinimo įvadas, šildymą galima valdyti temperatūros ar drėgmės jutikliu arba paprastu jungikliu.

Pavarų prijungimo schemos

Pasirinkite schemą pagal pavaros ir valdymo bloko žymėjimą. Senesnių NICE Robus RB ir naujesnių NICE Robus RBS modelių gnybtų blokai skiriasi. Jų schemos nėra tarpusavyje pakeičiamos. Visada vadovaukitės konkretaus valdymo bloko instrukcija.

NICE Robus RB400 / RB600 / RB1000

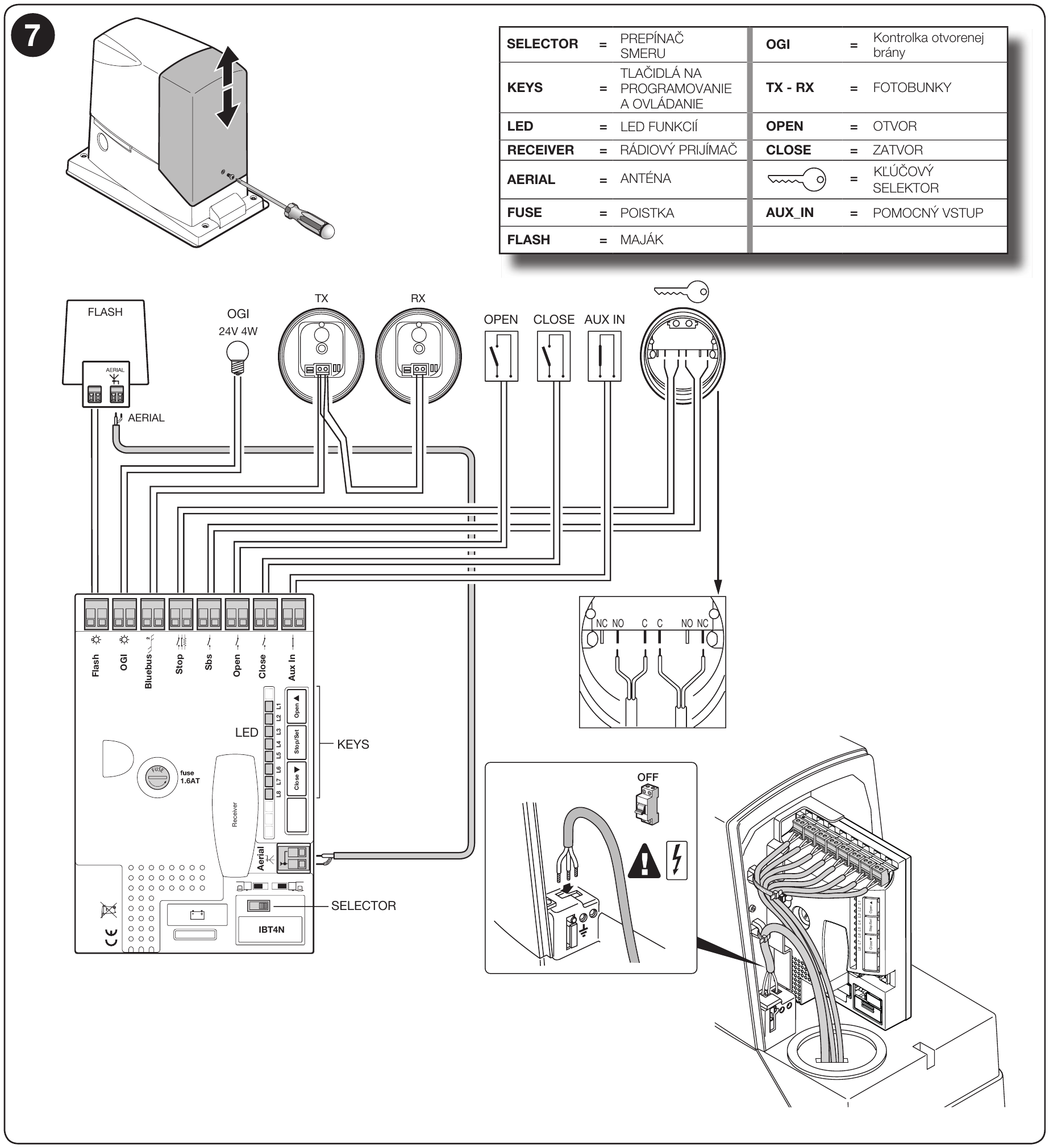

Schema iš NICE ROBUS400/600/1000 montavimo instrukcijos, spausdinto leidinio 11 psl., 7 pav. Spustelėkite, kad atidarytumėte įskaitomą detalų vaizdą.

NICE ROBUS400/600/1000 montavimo instrukcija – prijungimo schema (PDF, 12-asis failo puslapis).

NICE Robus RB600 – gaminio puslapis ir montavimo instrukcija. Jei turite kitą valdymo bloko versiją, vadovaukitės jos dokumentacija.

NICE Robus RBS400 / RBS600

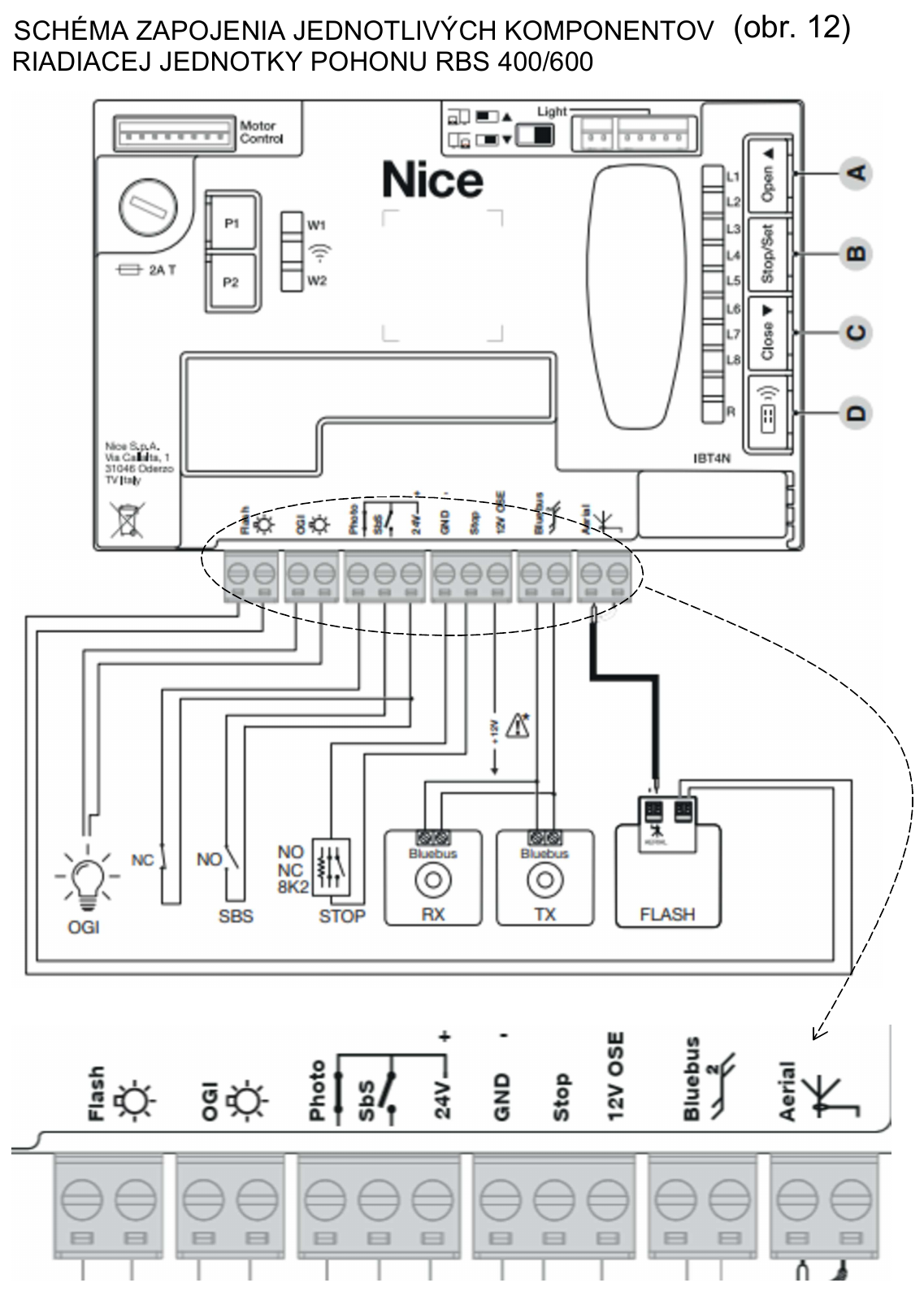

Atskirų RBS400/600 valdymo bloko komponentų prijungimo schema, 12 pav. Spustelėkite, kad atidarytumėte schemą ir gnybtų bloko fragmentą visa raiška.

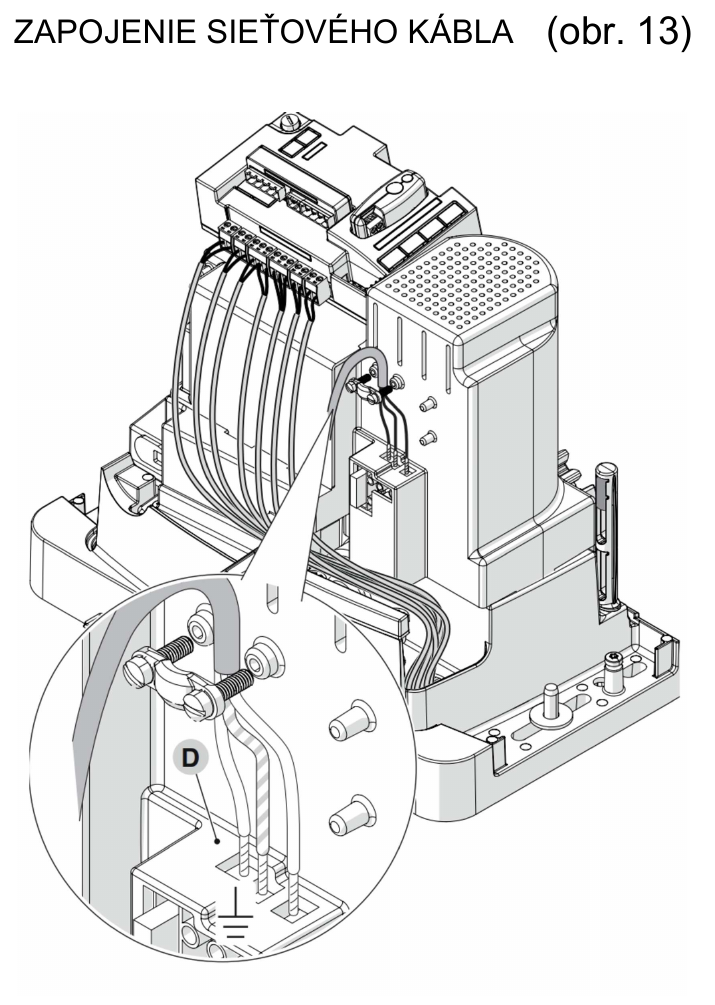

Maitinimo kabelio prijungimas, 13 pav. Spustelėkite, kad atidarytumėte įskaitomą fragmentą.

NICE RBS400/600/600HS montavimo vadovas – prijungimo schema ir aprašymas (PDF, p. 16–17).

Produktai: NICE Robus RBS400 ir NICE Robus RBS600.

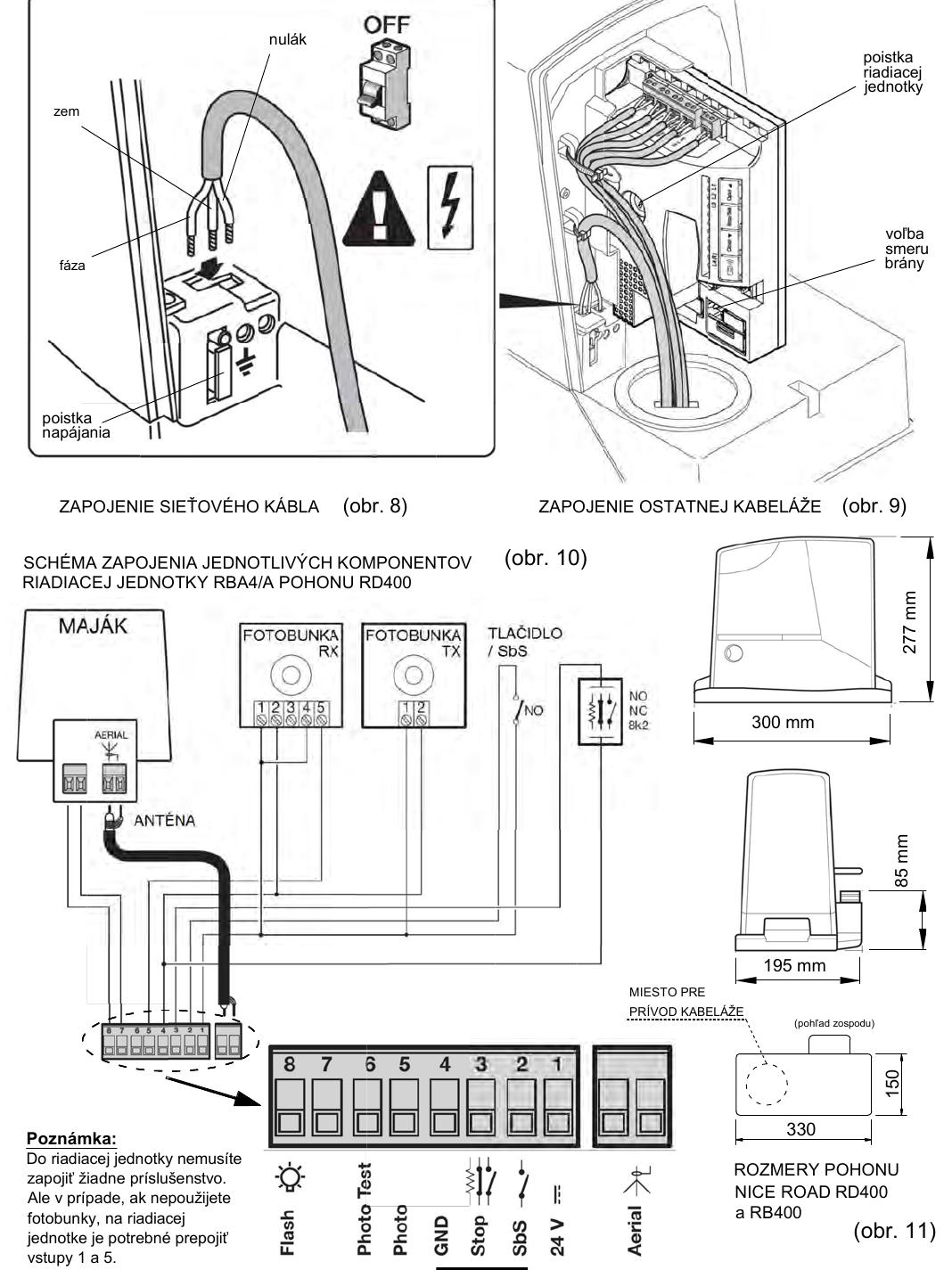

Senesnei ROAD versijai taip pat prieinama originali NICE ROAD 400 schema. Dabartinis asortimentas: NICE pavaros stumdomiesiems vartams.

Bėginių stumdomų vartų bėgelio pasirinkimas

Pirmiausia pasirinkite bėgelio profilį, tik tada – ratukus. U formos bėgelis turi užapvalintą riedėjimo taką, skirtą U formos griovelio ratukui, o V formos bėgelio viršūnės kampas yra 90° – jam skirtas V formos ratukas. Prisukami bėgeliai tvirtinami prie sukietėjusio lygaus pagrindo, o įbetonuojami bėgeliai įrengiami tiesiai betonuojant.

Įprasti tiesūs bėgeliai iš dabartinės kategorijos
Bėgelis	Profilis	Montavimas	Medžiaga
Prisukamas U16 bėgelis	U16	prisukamas	Zn
Prisukamas U20 bėgelis	U20	prisukamas	Zn
Prisukamas V formos bėgelis	V	prisukamas	Zn
Įbetonuojamas U20 bėgelis	U20	įbetonuojamas	Zn
Nerūdijančiojo plieno INOX prisukamas U16 bėgelis	U16	prisukamas	INOX
Nerūdijančiojo plieno INOX prisukamas U20 bėgelis	U20	prisukamas	INOX
Nerūdijančiojo plieno INOX prisukamas V formos bėgelis	V	prisukamas	INOX

Lentelėje pateikiami įprasti U/V profilių bėgeliai. Lenkti bėgeliai sąmoningai neįtraukti. Visą dabartinį asortimentą rasite kategorijoje bėgeliai bėginiams stumdomiesiems vartams.

Bėginių stumdomų vartų ratukų pasirinkimas

Pasirinkus tinkamą bėgelio profilį, svarbu atsižvelgti į vartų svorį, ratuko skersmenį ir tvirtinimo būdą. Vieniems vartams paprastai naudojama ratukų pora, todėl gaminio puslapyje įprastų modelių keliamoji galia nurodoma porai.

Su laikikliu
Peržiūrėti ratuką

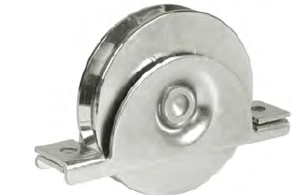

Įleidžiamas, prisukamas
Peržiūrėti ratuką

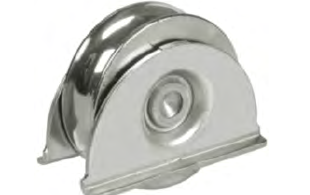

Įleidžiamas, privirinamas
Peržiūrėti ratuką

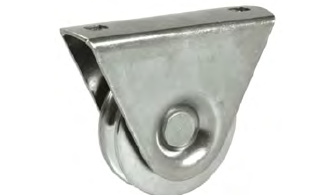

Ratukas su laikikliu naudojamas dažniausiai ir jį lengviau sumontuoti.
Įleidžiamas ratukas naudojamas, kai norima sumažinti tarpą tarp vartų ir žemės. Jis įleidžiamas į apatinį konstrukcijos profilį.
Įleidžiamą ratuką priklausomai nuo tipo galima prisukti arba privirinti prie konstrukcijos.

Šiuo metu siūlomi įprasti ratukų variantai
Gaminys	Bėgelis	Galimi skersmenys
IBFM ratukas su prisukamu laikikliu	U16	Ø50, Ø60, Ø80, Ø90, Ø100
IBFM įleidžiamas prisukamas ratukas	U16	Ø60, Ø80, Ø90, Ø100
IBFM įleidžiamas privirinamas ratukas	U16	Ø60, Ø80, Ø90, Ø100
IBFM ratukas su prisukamu laikikliu	U20	Ø80, Ø100
IBFM įleidžiamas prisukamas ratukas	U20	Ø80, Ø100, Ø140
IBFM ratukas su prisukamu laikikliu	V	Ø50, Ø60, Ø80, Ø90, Ø100
IBFM įleidžiamas prisukamas ratukas	V	Ø60, Ø80, Ø90, Ø100
IBFM įleidžiamas privirinamas ratukas	V	Ø80, Ø90, Ø100

Skersmenį pasirinkite konkretaus gaminio puslapyje esančioje variantų lentelėje.Visi bėginių vartų ratukai

Bėginių stumdomų vartų kreipiančiosios pasirinkimas

Kreipiančioji išlaiko viršutinę vartų dalį reikiamoje trajektorijoje. Ji neperima varčios svorio, o ritinėliai neturi per stipriai spausti rėmo, kad vartai nekliūtų.

Viršutinė kreipiančioji tarp ritinėlių
Peržiūrėti viršutinę kreipiančiąją

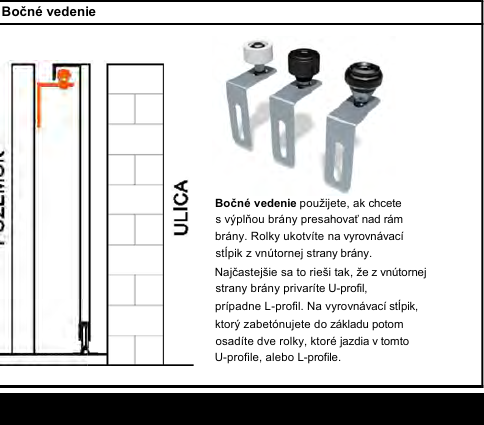

Šoninė kreipiančioji su ritinėliu U arba L profilyje
Peržiūrėti šoninę kreipiančiąją

Viršutinė kreipiančioji	Šoninė kreipiančioji
Naudokite, jei užpildas nekyšo virš viršutinio rėmo profilio. Ritinėlių laikiklis tvirtinamas prie tvoros, sienelės arba išlyginamojo stulpelio.	Naudokite, jei užpildas turi išsikišti virš rėmo. Prie vidinės varčios pusės privirinamas U arba L profilis, kuriuo rieda stulpelio ritinėlis.

Pasirinkite vartų kreipimo būdą pagal rėmą ir užpildą.Visa bėginių vartų kreipimo įranga

Atramos, užrakinimas ir valdymas

Vartų atramos

Apatinė atrama sustabdo rėmą vartams užsidarius arba atsidarius. Viršutinė atrama taip pat stabilizuoja varčią galinėje padėtyje. Pavara sustabdo vartus nustatytose galinėse padėtyse. Mechanines atramas vis tiek palikite – jos sulaikys vartus ir tada, kai juos stumsite rankomis, atblokavę pavarą.

Peržiūrėkite apatines ir viršutines bėginių vartų atramas.

Rankinis užrakinimas

Rankiniu būdu valdomiems vartams naudojama kablinė spyna. Bėginiams vartams taip pat reikia kaiščio ar kitos priemonės, neleidžiančios varčiai pakilti iš spynos. Prie spynos pasirinkite suderinamą rankeną arba traukę atsižvelgdami į rėmo ir užpildo storį.

Peržiūrėkite bėginių vartų spynas, rankenas ir traukes.

Pavaros valdymas

Vartus galima valdyti NICE nuotolinio valdymo pulteliu arba kito gamintojo pulteliu, raktiniu jungikliu, mygtuku, klaviatūra, skaitytuvu arba išmaniuoju moduliu. Imtuvo ir valdiklių suderinamumą reikia patikrinti pagal konkrečią valdymo plokštę, o ne vien pagal pavaros prekės ženklą.

Patikra prieš montuojant pavarą

Prieš montuodami pavarą, rankomis perstumkite vartus per visą jų eigą. Vartai turi judėti tolygiai, neužsikirsdami ir be pernelyg didelio pasipriešinimo. Patikrinkite kreipimo įtaisus ir atramas. Pavara neturi būti naudojama mechaninio montavimo trūkumams įveikti.

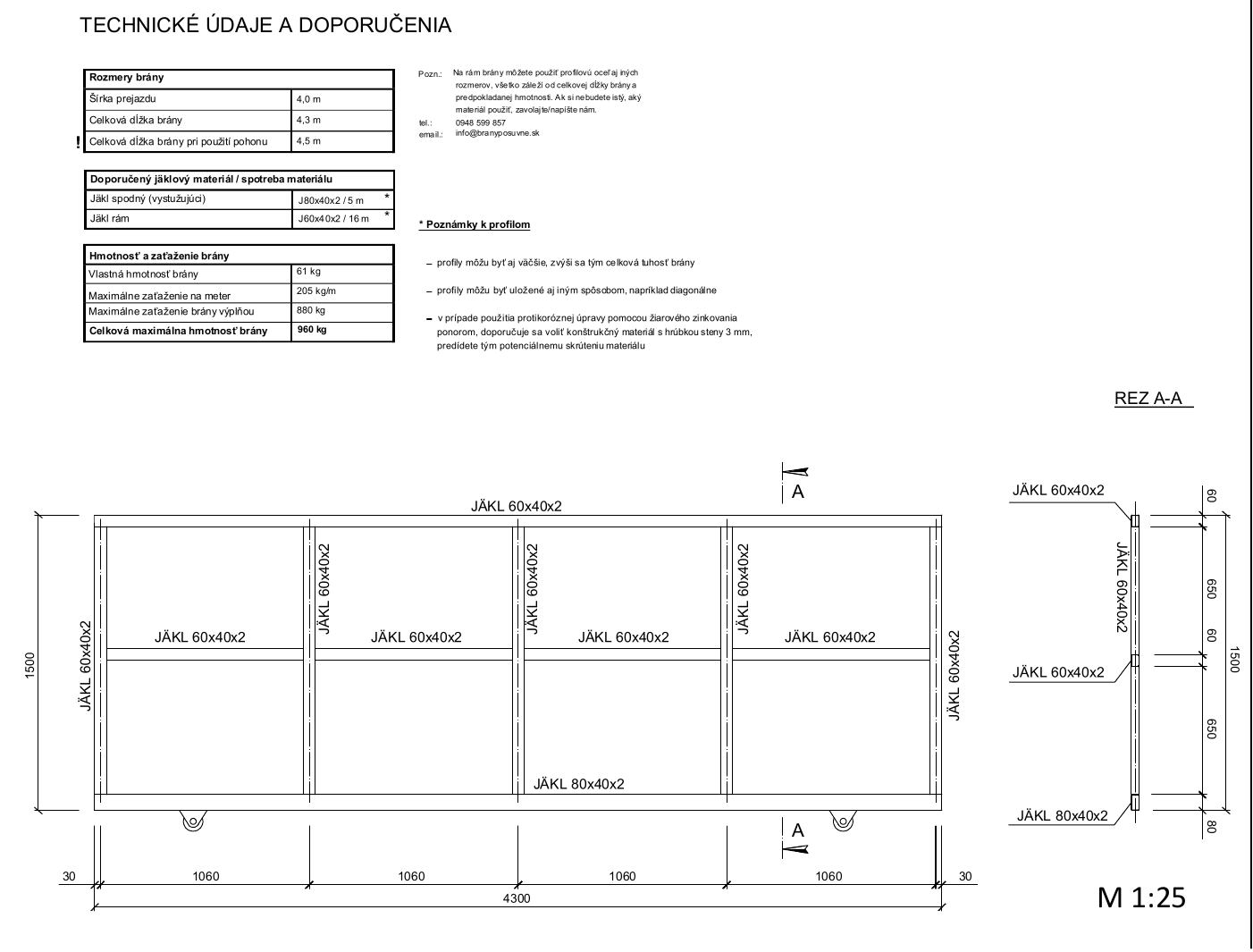

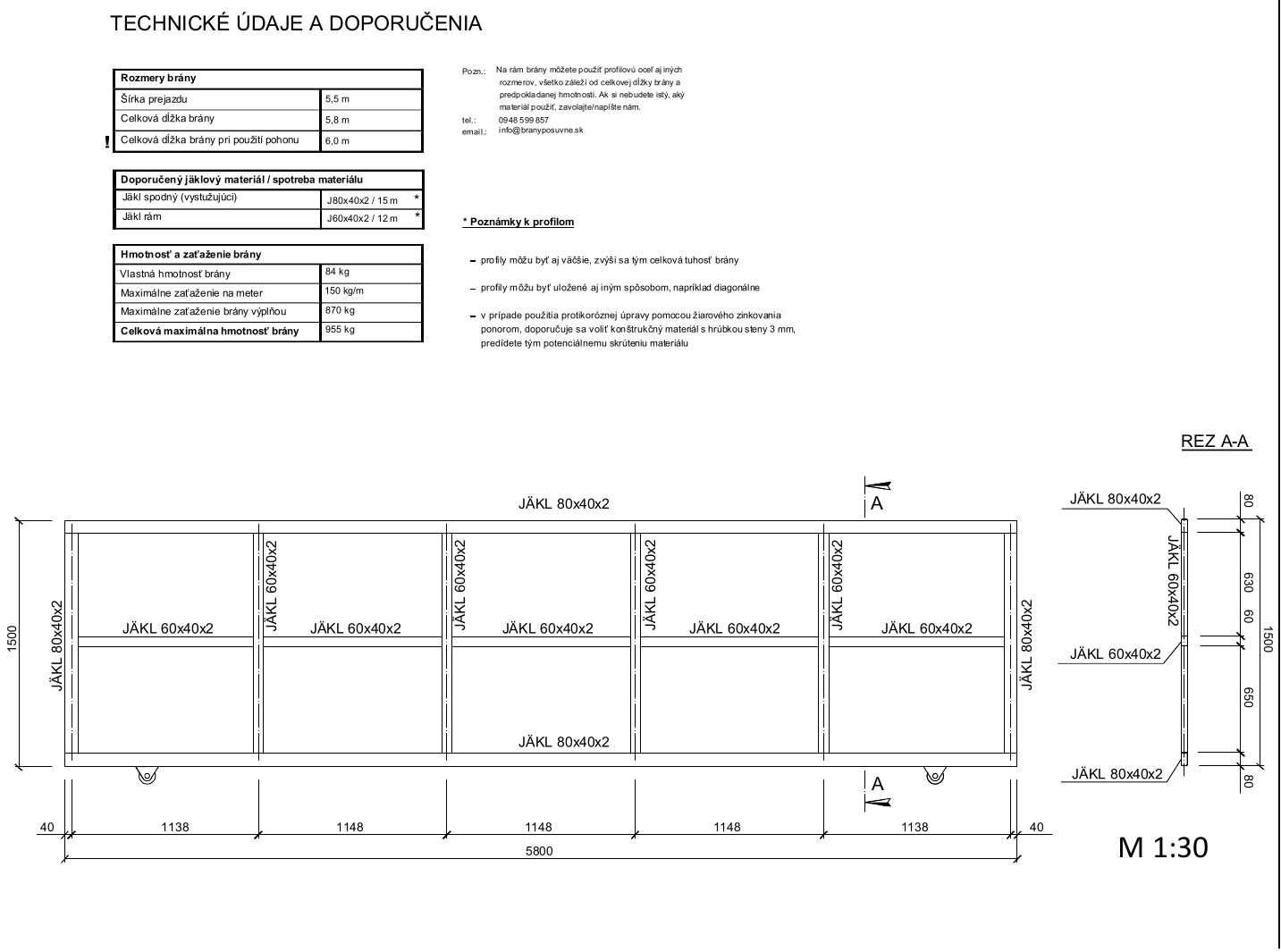

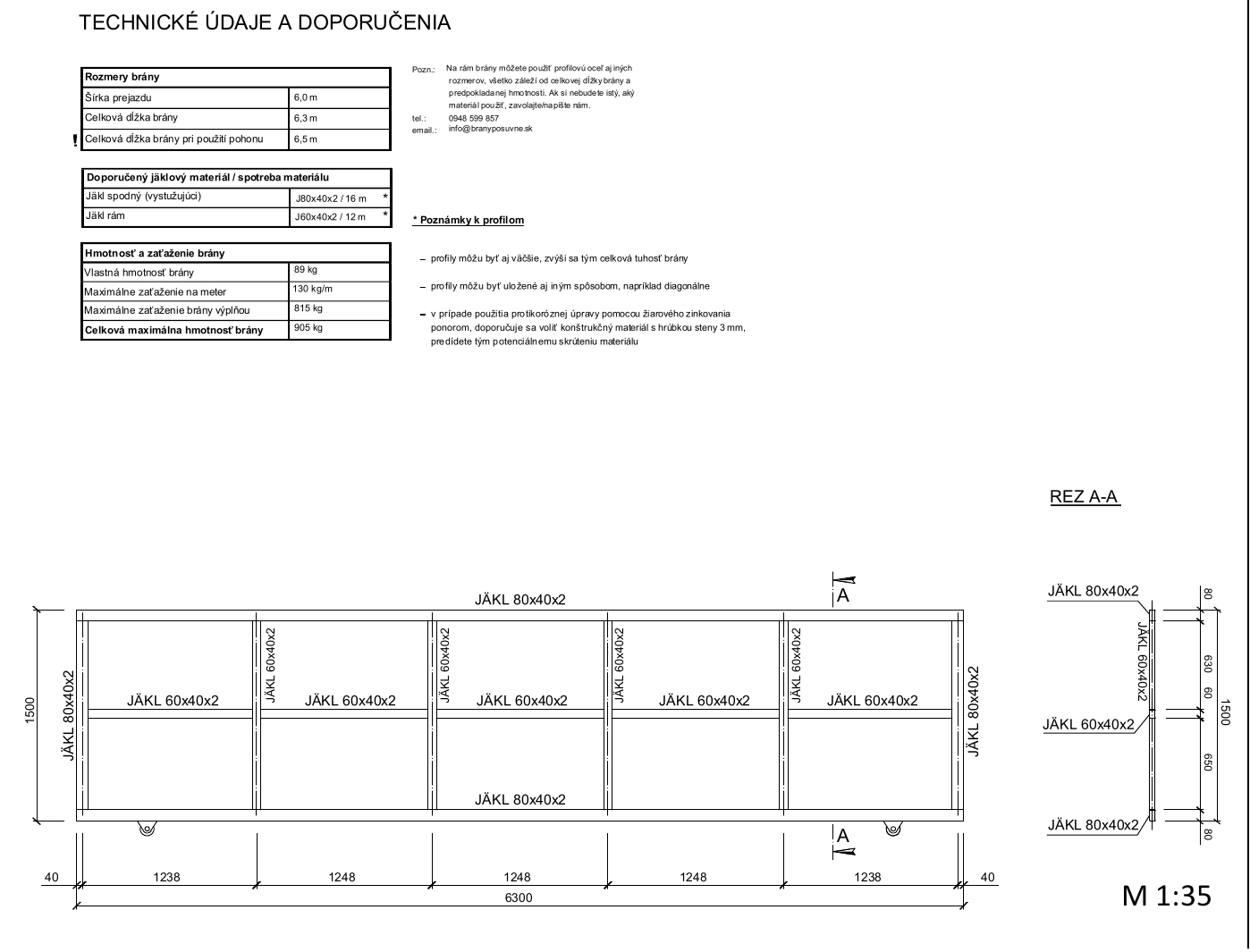

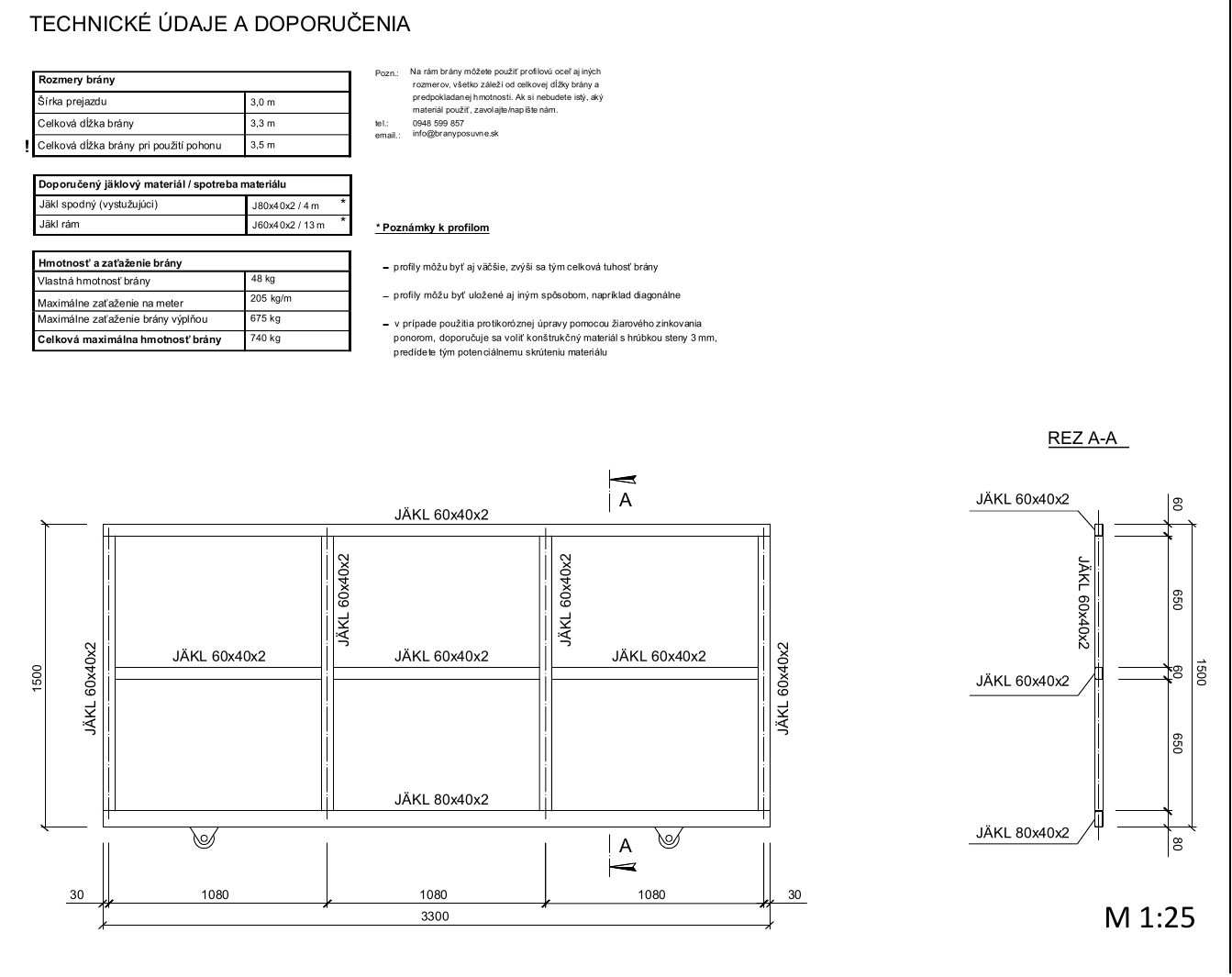

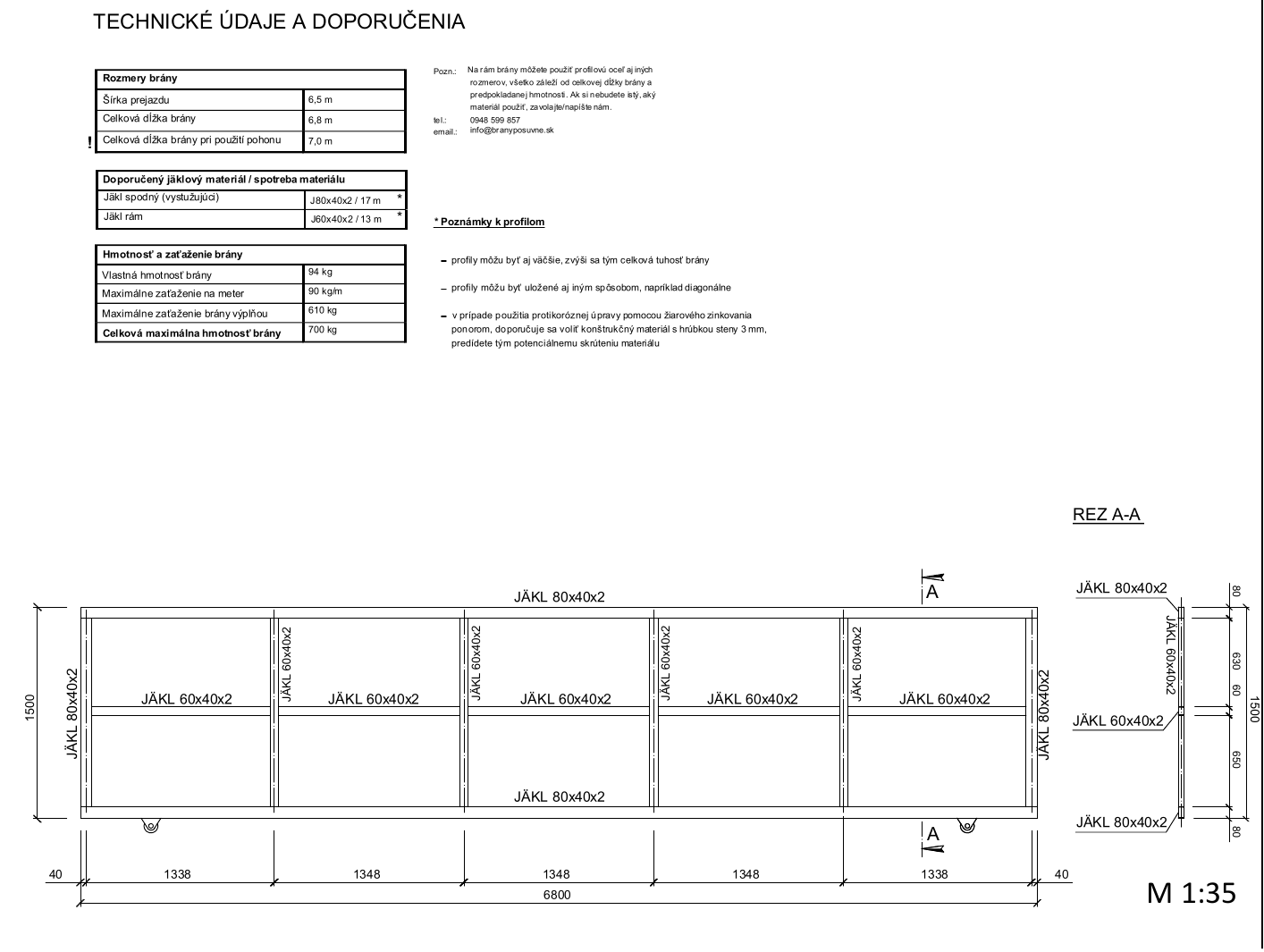

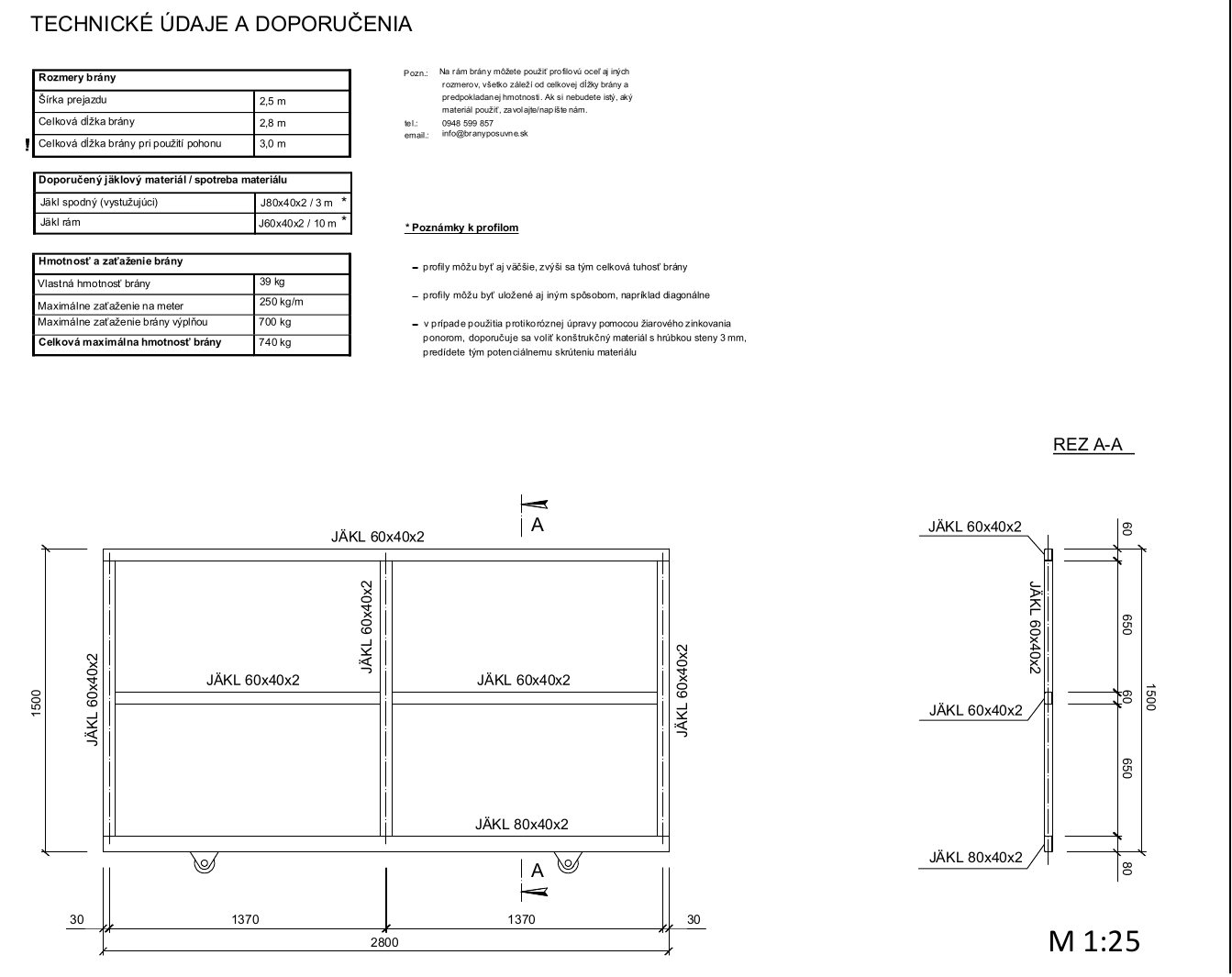

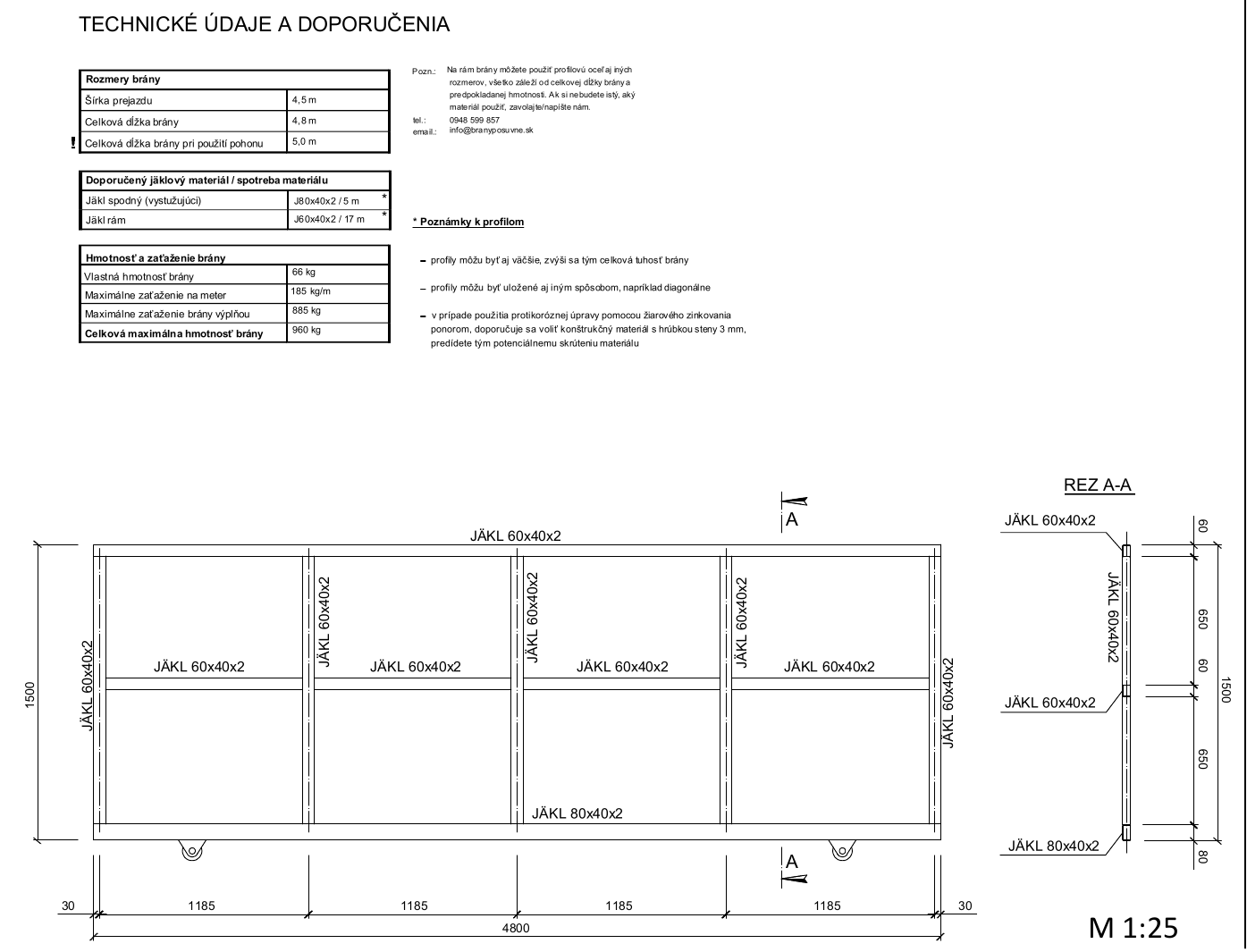

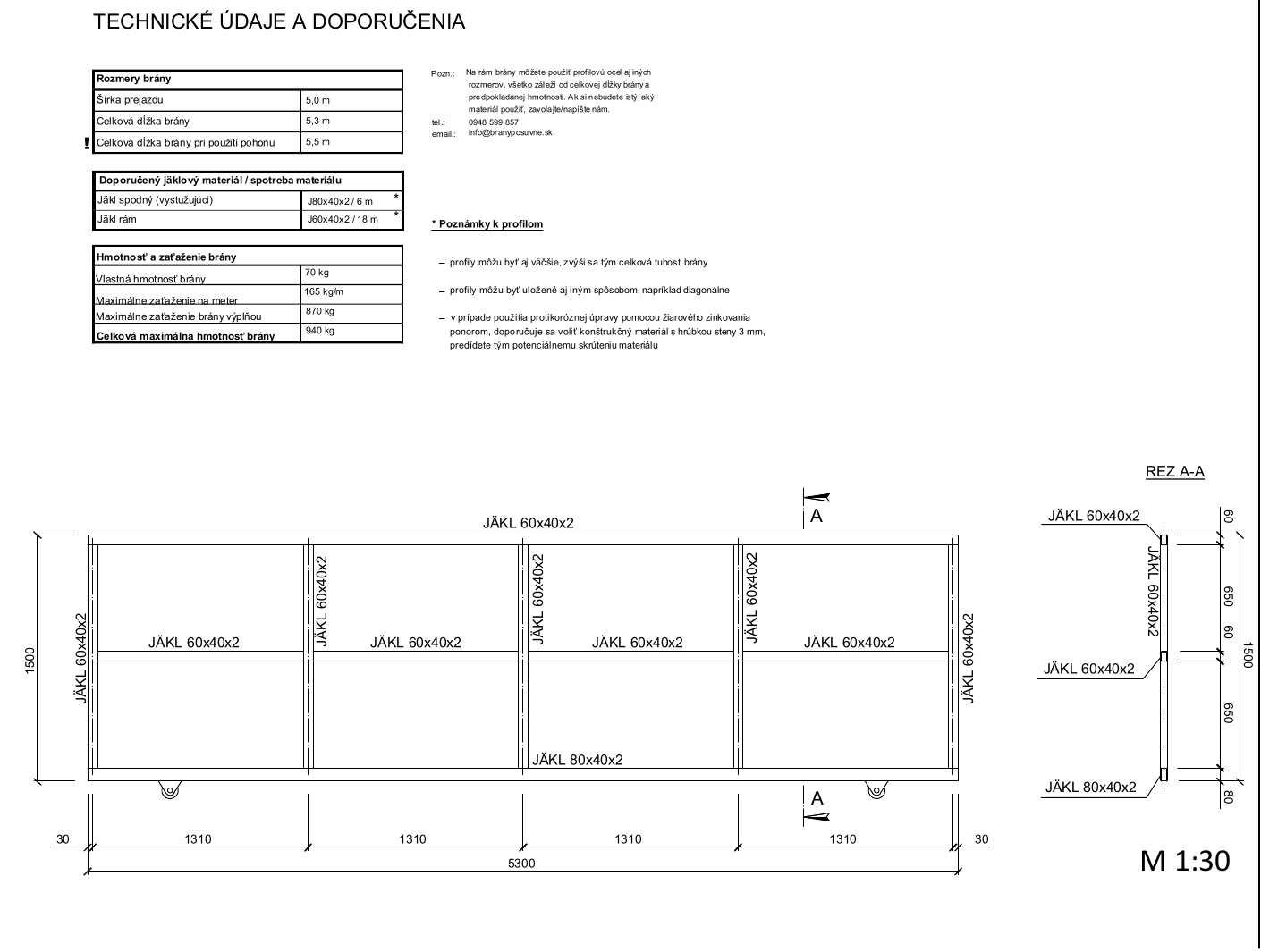

Bėginių vartų brėžiniai 2,5–6,5 m pločio pravažiavimui

Spustelėkite paveikslėlį, kad atvertumėte brėžinį. Pagrindiniai matmenys, profiliai ir svoriai taip pat pateikti po juo esančiame tekste.

Nurodytos vertės nėra universali keliamoji galia kiekvieniems tokio paties pravažiavimo pločio vartams.
