Komponentai pakabinamiesiems vartams

Pakabinamų vartų komponentų naudojimas

Komponentai skirti sprendimui pakabinamiems stumdomiesiems vartams. Būtina sąlyga – pakankamai tvirtas paviršius (lubos, siena, sija ir pan.), prie kurio būtų galima pritvirtinti mechanizmą.

Pakabinami vartai

Yra kelios priežastys, kodėl verta rinktis pakabinamus vartus, o ne vartus, riedančius bėgiu ar ant konsolinio pagrindo:

nelygus reljefas
poreikis išvengti kliūties, pavyzdžiui, bėgio
vartų įrengimas aukščiau
nepakanka vietos konsoliniams vartams atidaryti

Kitos pakabinamosios sistemos naudojimo sritys

Pakabinamąją sistemą, žinoma, galima naudoti ir kitoms konstrukcijoms. Šis sprendimas tinka visur, kur reikia perkelti daiktus virš žemės ar grindų:

pakabinamosios durys, pertvaros, užtvaros, apsauginiai skydai nuo saulės – visur, kur reikia sutaupyti vietos, palyginti su varstomomis durimis, ir užtikrinti paprastą montavimą, kurį galite atlikti patys
kranų bėgiai ir manipuliatoriai – šią sistemą taip pat galima naudoti kaip paprastą konvejerį arba kranų bėgius daiktams perkelti garaže, sandėlyje ar gamybinėse patalpose

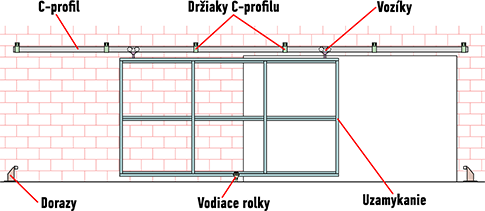

Pakabinamosios sistemos komponentai

Pakabinamosios konstrukcijos mechanizmą sudaro šios pagrindinės dalys:
Laikančioji dalis	- C profilis tvirtinamas prie lubų, sijos arba sienos. - pakabinamieji vežimėliai rieda C profiliu, o prie jų apatinės dalies tvirtinami pakabinami vartai - C profilio tvirtinimo elementai kuriais galima pritvirtinti C profilį
Kreipiamoji dalis	- kreipiamieji ritinėliai apsaugo vartus nuo skersinio judėjimo - stabdikliai nustato galines vartų stūmimo padėtis
Pasirenkami priedai	- užraktai pakabinamiems vartams užrakinti - rankenos patogiam rankiniam valdymui

Tvirtinimas prie pastato konstrukcijos

Sistemos tvirtinimo prie pastato konstrukcijos variantai skirti montuoti prie:

Horizontalaus paviršiaus arba sijos	Vertikalaus paviršiaus arba stulpo

Abiem atvejais laikiklius galima pritvirtinti varžtais, cheminiais ir mechaniniais inkarais arba suvirinant. Tačiau svarbu įvertinti, ar konstrukcinis elementas, prie kurio tvirtinama, yra pakankamai tvirtas numatomam vartų svoriui išlaikyti. Taip pat svarbu parinkti tinkamus atstumus tarp atskirų laikiklių – jie neturėtų būti pernelyg nutolę vienas nuo kito. Tai reiškia, kad vežimėliams riedant laikantysis C profilis neturėtų įlinkti.

Kad vartai riedėtų sklandžiai ir stabiliai, juos reikia apsaugoti nuo skersinio svyravimo. Tam siūlome kelis kreipiamųjų ritinėlių variantus, kuriuos galima naudoti įvairiais būdais arba tinkamai derinti tarpusavyje.

Apatinei vartų daliai fiksuoti galima rinktis vieną iš dviejų pagrindinių kreipimo būdų:

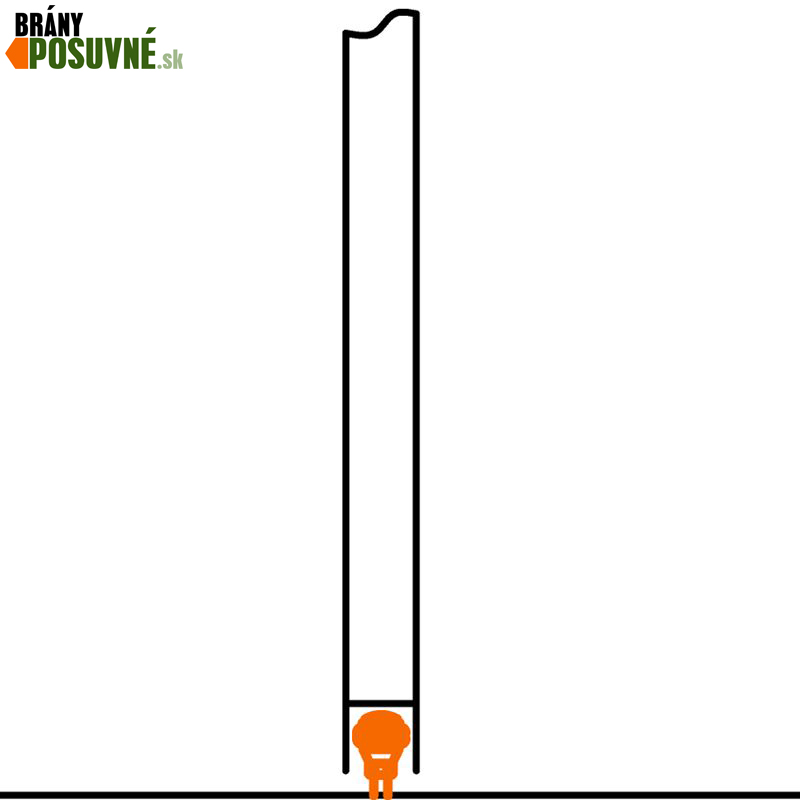

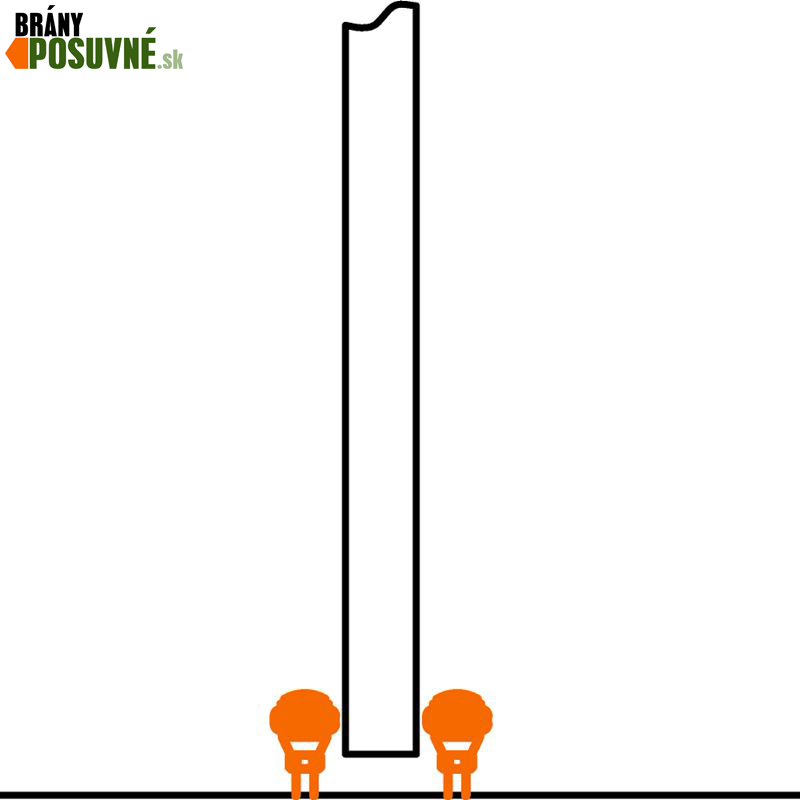

Kreipiamieji ritinėliai abiejose vartų pusėse	Į profilio vidų įstatyti kreipiamieji ritinėliai

C profilio ir vežimėlių pasirinkimas

Kad pakabinamoji sistema veiktų tinkamai, reikia pasirinkti tinkamo dydžio C profilį ir jam pritaikytus vežimėlius. Renkantis svarbiausi yra vartų matmenys ir svoris. Jei laikomasi optimalių atstumų tarp C profilio laikiklių, visos sistemos keliamąją galią lemia ne C profilis, o pakabinamieji vežimėliai. Todėl iš anksto reikia įvertinti jų išdėstymą ir numatomą apkrovą.

Vežimėlį galima pasirinkti pagal šią vežimėlių keliamosios galios lentelę:

Atskirų vežimėlių keliamoji galia
Vežimėlis	mažas		vidutinis		didelis
Ritinėlių skaičius	2	4	2	4	2	4
Keliamoji galia	30 kg	50 kg	100 kg	250 kg	175 kg	350 kg

Naudojant daugiau vežimėlių vieniems vartams, apkrova, tenkanti vienam vežimėliui, ne visada sumažėja. Kad būtų aiškiau, pateikiame apkrovos paskirstymo schemas, kai naudojami du, trys ir keturi vežimėliai:

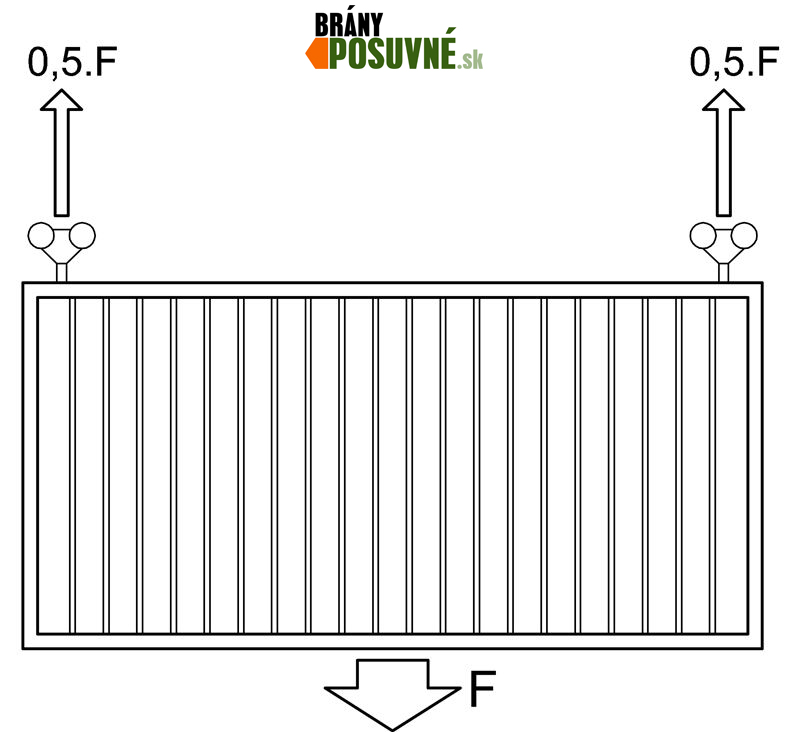

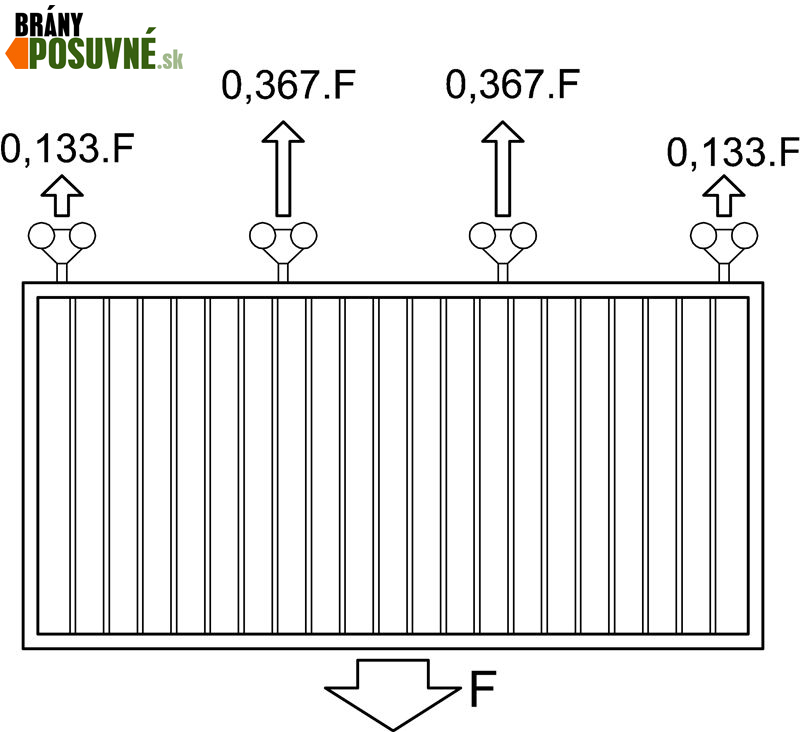

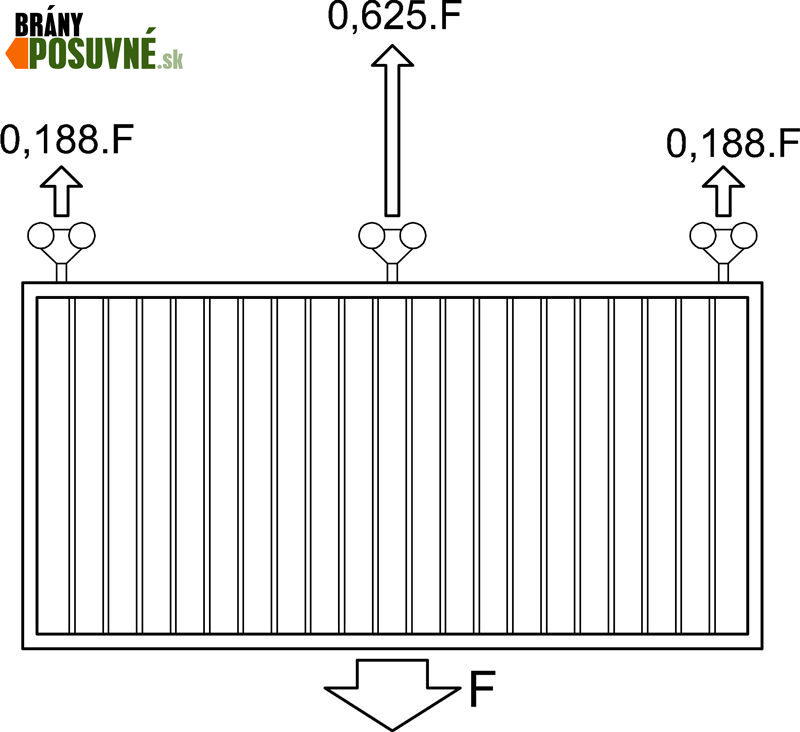

Apkrova naudojant du vežimėlius	Apkrova naudojant tris vežimėlius	Apkrova naudojant keturis vežimėlius

(Pavyzdys rodo, kad naudojant tris vežimėlius vienam vežimėliui tenkanti apkrova yra didesnė nei naudojant du vežimėlius.)

Nežinote, kokių komponentų prireiks pakabinamiems vartams? Jums padės mūsų pakabinamų stumdomųjų vartų vadovas pasirinkti C profilį, vežimėlius, tvirtinimo elementus, kreipimo sistemą ir kitus priedus.
