Fotodaviklių prijungimas prie NICE Robus RBS pavaros
Robus RBS pavarose naudojama BlueBUS technologija, todėl jie suderinami su šią technologiją palaikančiais fotoelementais. Be to, Robus RBS palaiko ir įprastus relinius fotoelementus.
Fotoelementai visada naudojami poromis: siųstuvas TX ir imtuvas RX. Fotoelementai skirstomi į tris tipus:
- Abu fotoelementai prijungiami laidais (siųstuvas TX ir imtuvas RX). Dažniausiai naudojami modeliai – EPMB ir EPSB, taip pat EPLB, F210B, arba senieji, jau nebegaminami MOFB.
- Vienas fotoelementas prijungiamas laidais, kitas – belaidis, maitinamas baterija. Modelis FT210B.
- Abu fotoelementai belaidžiai. EPMOW modelis kartu su IBW įrenginiu.
Prieš prijungdami fotoelementus atjunkite pavarą nuo maitinimo šaltinio. Prijungę vėl įjunkite maitinimą ir aptikite prijungtus įrenginius: laikykite nuspaudę OPEN+STOP/SET mygtukus, kol pradės mirksėti L1+L2 šviesos diodai, tada atleiskite mygtukus.
BlueBUS fotoelementai
2 × 0,5 mm². Jei prijungimui naudojate tinklo kabelius (FTP, UTP, STP ar bet kokią kitą vytos poros laidų sistemą), vienos gyslos skerspjūvis paprastai būna nuo 0,10 iki 0,25 mm2. Todėl rekomenduojame padvigubinti jungtį: vietoj dviejų gyslų prijunkite keturias – po dvi kartu. Priešingu atveju gali nutikti taip, kad kabelis signalą perduos ir fotoelementas mirksės, tačiau vis tiek veiks netinkamai.
Laidinių fotoelementų prijungimas
Fotoelementai jungiami dviejų gyslų kabeliais lygiagrečiai prie BlueBUS įvado; poliškumo paisyti nereikia. Galite prijungti abu fotoelementus prie valdymo bloko arba dviejų gyslų kabeliu sujungti valdymo bloką su vienu fotoelementu, o iš jo kitu dviejų gyslų kabeliu – su kitu.

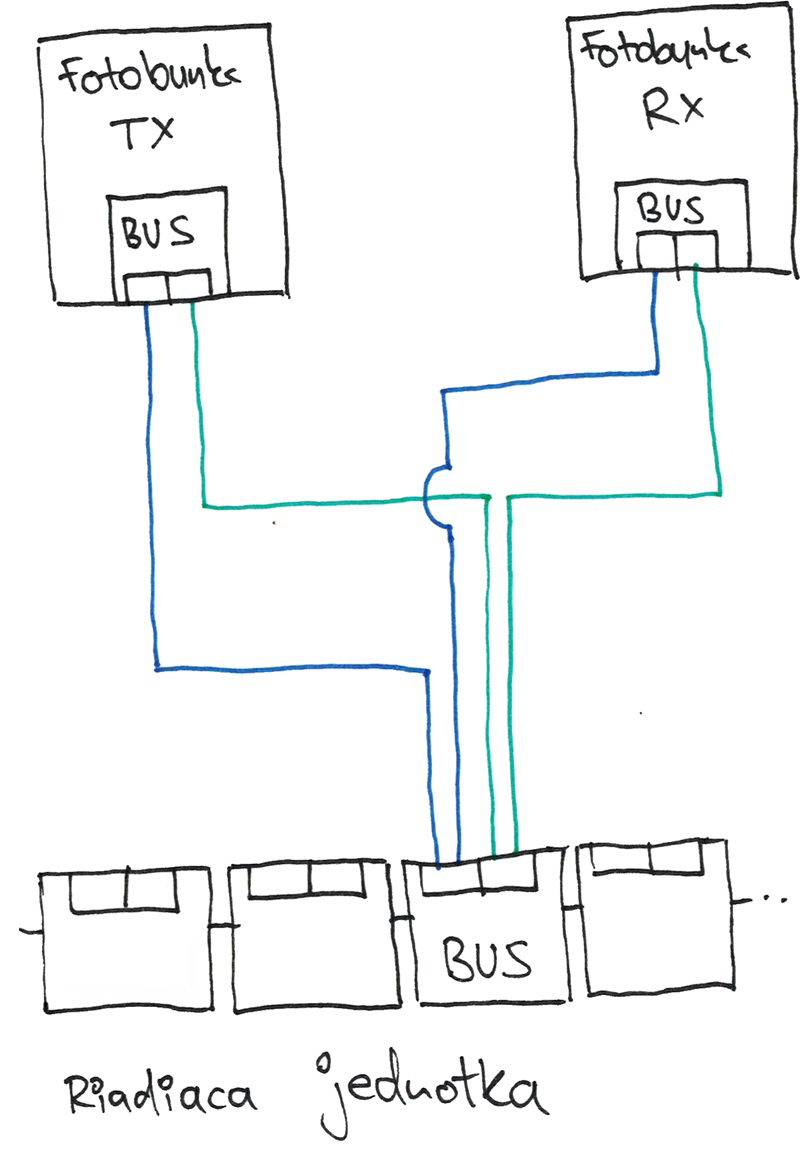

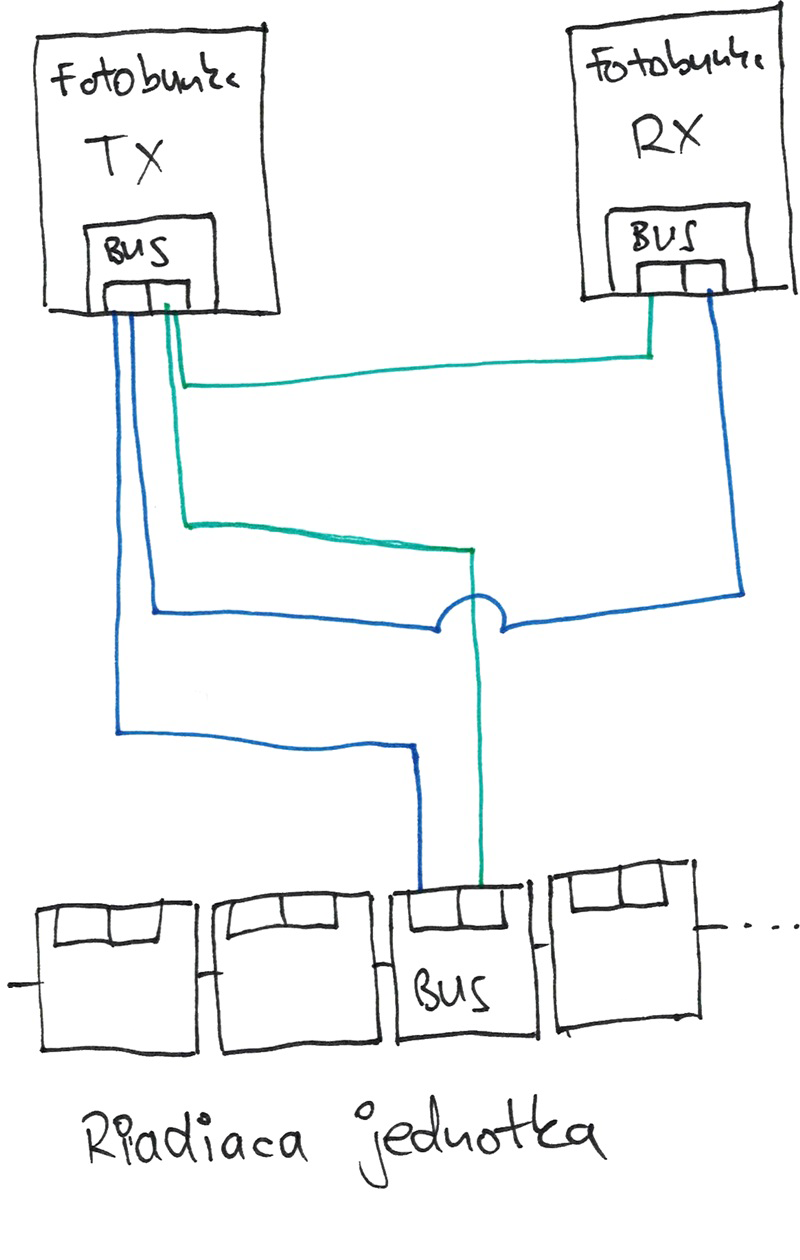

| Abiejų fotoelementų prijungimas prie valdymo bloko | Prijungimas iš valdymo bloko prie vieno fotoelemento, o iš jo – prie kito |
|---|---|
 |
 |
Vieno laidinio, kito belaidžio fotoelemento prijungimas
Iš esmės tai yra NICE FT210B fotoelementai. Vienas fotoelementas dviejų gyslų kabeliu jungiamas nuo valdymo bloko BlueBUS gnybto prie BUS (BlueBUS) gnybto, o kitas maitinamas baterija.
Belaidžių fotoelementų prijungimas
Belaidžių fotoelementų prijungti nereikia, nes jie yra belaidžiai. Prijungiamas tik IBW komunikatorius, su kuriuo fotoelementai palaiko belaidį ryšį. Prijungimo instrukciją rasite čia: NICE IBW įrenginio prijungimas ir programavimas su NICE EPMOW fotoelementais.
Reliniai fotoelementai
NICE Robus RBS pavaros palaiko ir įprastą laidinio prijungimo technologiją, todėl iš esmės suderinamos su visais 24 V maitinamais reliniais fotoelementais.
Valdymo bloke įdiegta FOTOTEST funkcija, kuri padidina saugos įtaisų patikimumą ir leidžia pasiekti „II kategoriją“ pagal EN 13849-1 standartą, vertinant valdymo bloką ir saugos fotoelementus kaip visumą.
Relinių fotoelementų prijungimas naudojant fototesto funkciją
Norint įjungti FOTOTEST funkciją, konfigūraciją reikia pakeisti naudojant suderinamas „Wi-Fi“ sąsajas ir programėlę MyNice Pro.
Prieš pradedant kiekvieną manevrą patikrinami atitinkami saugos įtaisai; manevras pradedamas tik tada, jei viskas veikia tinkamai. Jei bandymo rezultatas neigiamas (fotoelementą uždengia saulės spinduliai, kabeliuose įvyko trumpasis jungimas ir pan.), bus aptiktas gedimas ir manevras nebus vykdomas.

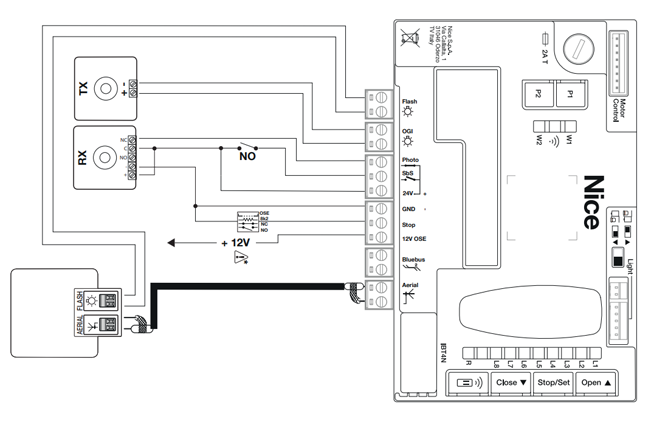

Relinių fotoelementų prijungimo schema su FOTOTEST funkcija:
Relinių fotoelementų prijungimas be fototesto funkcijos
Valdymo bloke yra specialus PHOTO įėjimas, prie kurio galima prijungti relinių fotoelementų atsidarantį kontaktą. Skirtingai nei konfigūracijoje su „FOTOTEST“, gavus komandą manevras vykdomas netikrinant iš fotoelementų gaunamo signalo galiojimo, tačiau išlieka reakcija į išorinių fotoelementų būsenos pasikeitimą.

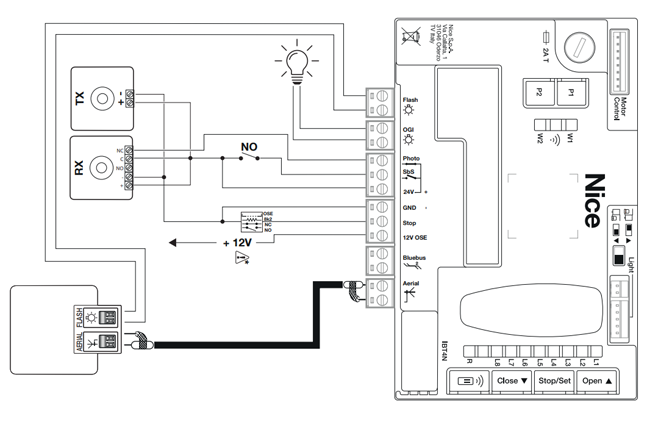

Relinių fotoelementų prijungimo schema be FOTOTEST funkcijos:
