Fotoelementų prijungimas prie NICE Road pavaros
Pavaros NICE Road naudoja technologiją su įprastine laidine schema, todėl iš esmės suderinamos su visais relėmis valdomais 24 V maitinamais fotoelementais. Road pavaros nėra suderinamos su „BlueBus“ technologiją naudojančiais fotoelementais.
Fotoelementai visada naudojami poromis: siųstuvas TX ir imtuvas RX. Fotoelementai skirstomi į tris tipus:
- Abu fotoelementai laidiniai (siųstuvas TX ir imtuvas RX). Dažniausiai naudojami modeliai yra BF, EPM ir EPS, taip pat EPL, F210, o senieji, jau nebegaminami modeliai – MOF, FE, FI.
- Vienas fotoelementas laidinis, kitas – belaidis, maitinamas baterija. Modelis FT210.
- Fotoelementas su reflektoriumi. Vienintelis modelis – EPMOR.
Taip pat yra:
- Kelių fotoelementų porų prijungimo tvarka
- Fotoelementų prijungimas vartų atitraukimo zonai apsaugoti
Prieš prijungdami fotoelementus, atjunkite pavarą nuo maitinimo šaltinio. Jei fotoelementų nejungiate, valdymo bloke sujunkite 1 ir 5 gnybtus.
Laidinių fotoelementų prijungimas
Fotoelementas TX jungiamas 2 × 0,5 m2, fotoelementas RX jungiamas 4 × 0,5 m2. Teoriškai galima fotoelemente įrengti trumpiklį ir prijungti RX fotoelementą trijų gyslų kabeliu.
Anksčiau Road pavaros buvo tiekiamos su įvairiais valdymo blokais:
| RBA0 | RBA4 | RBA4/A | RBA4R10 |
|---|
Be kitų pakeitimų, tarp valdymo bloko RBA4 ir RBA4/A buvo pakeistas fotoelementų maitinimo poliškumas, todėl
- jei fotoelementus jungiate prie valdymo bloko RBA4R10 ir RBA4/A,
naudokite naują schemą, - jei fotoelementus jungiate prie valdymo bloko RBA4 ir RBA0,
naudokite seną schemą.

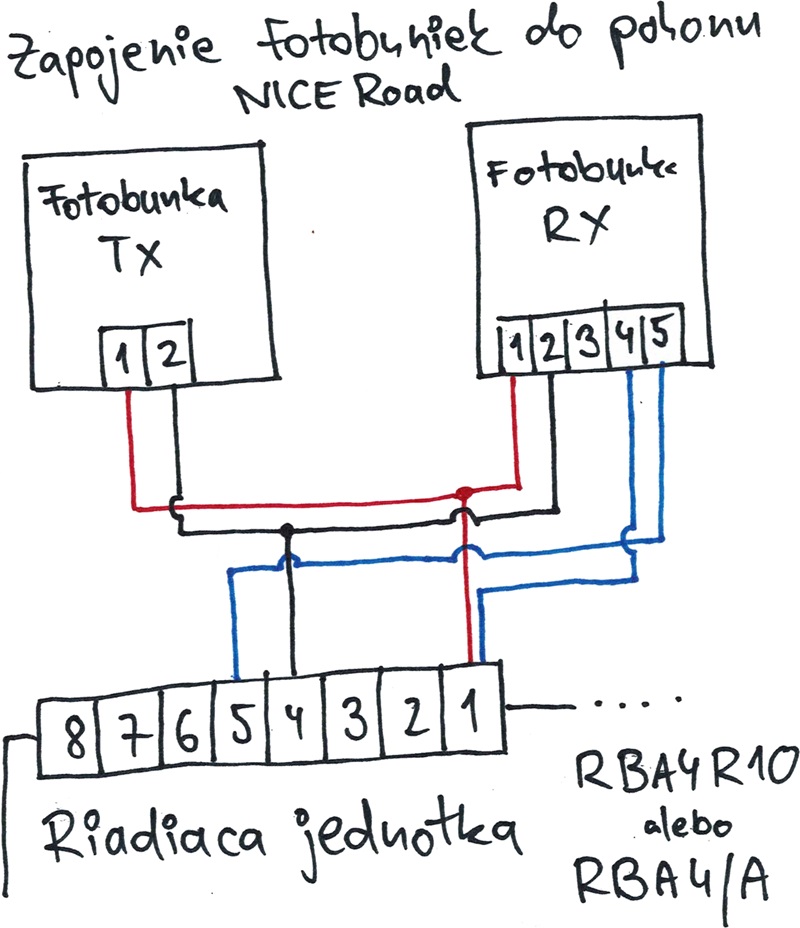

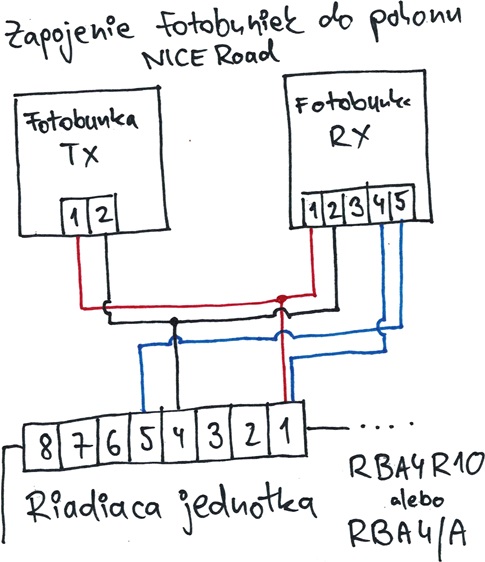

Nauja fotoelementų prijungimo schema valdymo blokams RBA4R10 ir RBA4/A
Teoriškai vietoj jungties iš fotoelemento RX 4 gnybto į valdymo bloko 1 gnybtą galima fotoelemente sujungti 1 ir 4 gnybtus ir naudoti tik trijų gyslų kabelį.

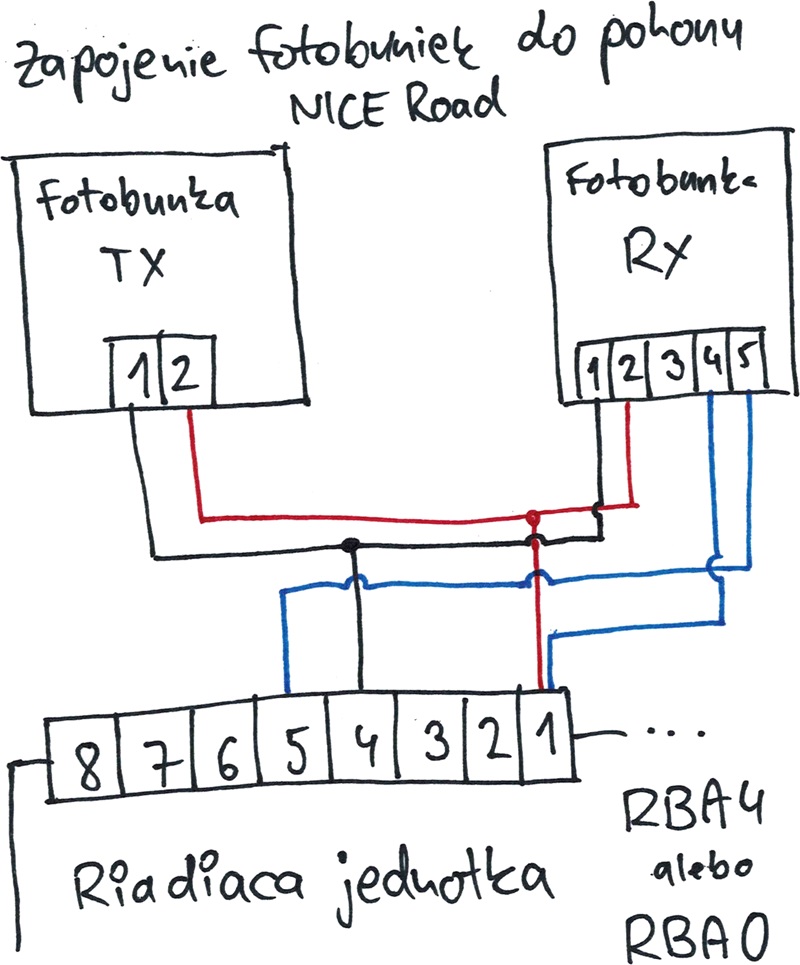

Sena fotoelementų prijungimo schema valdymo blokams RBA4 ir RBA0
Teoriškai vietoj jungties iš fotoelemento RX 4 gnybto į valdymo bloko 1 gnybtą galima fotoelemente sujungti 2 ir 4 gnybtus ir naudoti tik trijų gyslų kabelį.
Fotoelementų prijungimas: vienas laidinis, kitas belaidis
Iš esmės tai tik NICE FT210 fotoelementai. Vienas fotoelementas jungiamas keturių gyslų kabeliu, o kitas maitinamas baterija.
NICE FT210 fotoelementai prie NICE Road pavaros jungiami taip:
- Atjunkite pavarą nuo maitinimo šaltinio
- TX fotoelemento trumpiklius nustatykite taip:
- Trumpiklis J1 – ištrauktas (jei atstumas tarp fotoelementų didesnis nei 7 m, jį įstatykite)
- Trumpiklis J2 – ištrauktas
- Trumpiklis J3 – ištrauktas
- RX fotoelemento trumpiklius nustatykite taip:
- Trumpiklis J1 – ištrauktas
- Trumpiklis J2 – įstatytas
- Prijunkite laidus taip (fotoelemento gnybtai sunumeruoti iš viršaus į apačią):
- Nuo Road pavaros gnybto Nr. 1 (+24 V) prie RX fotoelemento gnybto Nr. 10 (+24 V)
- Nuo Road pavaros gnybto Nr. 4 (-0 V) prie RX fotoelemento gnybto Nr. 9 (-0 V)
- Nuo Road pavaros gnybto Nr. 5 (PHOTO) prie RX fotoelemento gnybto Nr. 1 (PHOTO)
- Nuo Road pavaros gnybto Nr. 1 (+24 V) prie RX fotoelemento gnybto Nr. 2 (COM)
- Vėl prijunkite pavarą prie maitinimo šaltinio
RX fotoelemente turėtų šviesti šie LED indikatoriai (iš kairės į dešinę):
- 1-as LED – žalias, turėtų šviesti
- 2-as LED – raudonas, neturėtų šviesti
- 3-ias LED – geltonas, neturėtų šviesti
- 4-as LED – raudonas; kuo lėčiau jis mirksi, tuo geriau matomas signalas, arba rodoma diagnostikos seka
Reflektorinio fotoelemento prijungimas
Tai vienintelis NICE EPMOR modelis. Jungiamas fotoelementas, kuriame yra ir siųstuvas TX, ir imtuvas RX; kitoje pravažiavimo pusėje montuojamas tik reflektorius. Prijungimo eiga:
- Atjunkite pavarą nuo maitinimo šaltinio.
- Vadovaudamiesi vadovu, 2 puslapyje peržiūrėkite 2 paveikslėlį https://fortamigo.lt/data/manualy-k-pohonom/fortamigo.lt-NICE-EPMOR.pdf Yra trys trumpikliai: J1, J2 ir J3. Nustatykite juos taip:
- Jei vartų pravažiavimo plotis didesnis nei 4 m, ištraukite trumpiklį J1; jei mažesnis – palikite jį įstatytą
- Trumpiklį J2 nustatykite į NC padėtį, t. y. jis turi būti ant dviejų viršutinių kontaktų, o apatinis kontaktas turi likti laisvas.
- Trumpiklį J3 palikite įstatytą, t. y. fotoelementų testavimo neatliksime.
- Prijunkite laidus taip:
- Nuo valdymo bloko 1 gnybto iki fotoelemento 3 gnybto
- Nuo valdymo bloko 4 gnybto iki fotoelemento 4 gnybto
- Nuo valdymo bloko 1 gnybto iki fotoelemento 6 gnybto
- Nuo valdymo bloko 5 gnybto iki fotoelemento 5 gnybto
- Prijunkite pavarą prie maitinimo šaltinio – ji turėtų veikti.
Kelių fotoelementų porų prijungimas
Jei prie NICE Road pavaros reikia prijungti kelias fotoelementų poras, jų maitinimas bus bendras, o saugos grandines sujunkite nuosekliai. Tai reiškia, kad valdymo bloko 1 ir 5 gnybtus sujungsite taip: nuo valdymo bloko 1 gnybto prijunkite laidą prie pirmojo RX fotoelemento 4 gnybto, nuo to paties fotoelemento 5 gnybto – prie antrojo RX fotoelemento 4 gnybto, o nuo jo 5 gnybto – prie valdymo bloko 5 gnybto.
Taigi, nutraukus bet kurios poros fotoelementų spindulį, nutrūks ir saugos grandinė, o vartai sustos ir pradės atsidaryti.
Fotoelementų prijungimas vartų atitraukimo zonai apsaugoti
Jei dėl kokios nors priežasties prie NICE Road pavaros reikia prijungti fotoelementus ir vartų atitraukimo pusėje, juos galima jungti prie STOP įėjimo, t. y. prie 3–4 įėjimų. Tuomet veikimo principas bus toks: užstojus fotoelementų spindulį, vartai sustos ir šiek tiek grįš atgal. Vartai liks sustoję ir jų nebus galima pajudinti, kol atlaisvinsite fotoelementų spindulį. Pakeitus STOP įėjimo jungimą, pavarą reikės iš naujo nustatyti ir įvertinti.
Galite derinti abu sprendimus: pravažiavime įrengti vieną fotoelementų porą, kuri aktyvi tik vartams užsidarant, o už pravažiavimo, vartų atsidarymo zonoje, įrengti kitą porą, kuri sustabdo vartus, kai tik nutraukiamas jos spindulys.
