Pakabinamos stumdomosios vartų sistemos vadovas
Techninis vadovas · komponentų pasirinkimas · pakabinami vartai
Nuo viršutinio C profilio ir vežimėlių iki apatinio kreiptuvo, atramų, spynos ir pavyzdinių brėžinių.
Pakabinami stumdomieji vartai, judantys viršutiniame C profilyje. Spustelėkite, kad atvertumėte visos raiškos schemą.
Pakabinami stumdomieji vartai savo rankomis
Geriausia vartus planuoti tokia tvarka. Pirmiausia pasirinkite viršutinio C profilio tvirtinimo būdą, tada C profilio dydį, po to tinkamus vežimėlius ir tik galiausiai pasirūpinkite apatiniu kreiptuvu bei kitais priedais, pavyzdžiui, atramomis, spynomis, rankenomis, stumiamomis rankenomis ar užraktais.
Vadovo turinys
- Pagrindinės dalys
- C profilio tvirtinimo būdo pasirinkimas
- Pakabinamų vartų C profilio pasirinkimas
- Pakabinamų vartų vežimėlių pasirinkimas
- Alternatyvi CAIS sistema sunkesniems pakabinamiems vartams
- Pakabinamų vartų kreiptuvo pasirinkimas
- Pasirenkamų priedų – spynų, rankenų ir stumiamų rankenų – pasirinkimas
- Brėžiniai

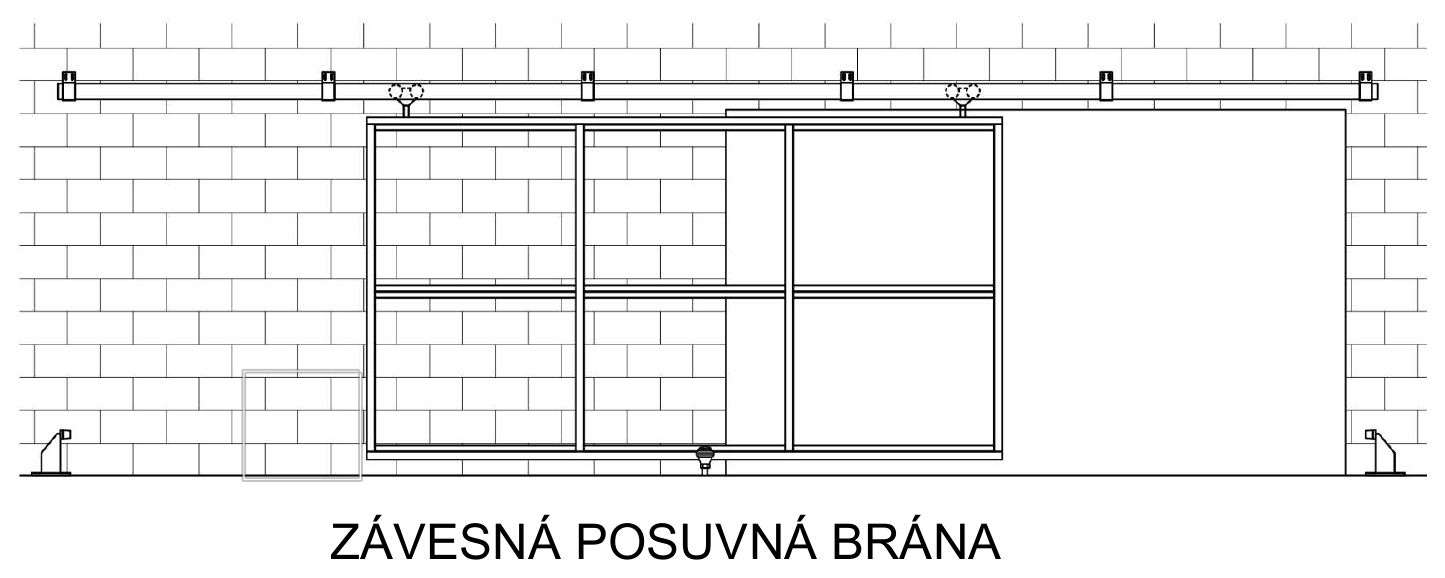

Kas yra pakabinami stumdomieji vartai
Pakabinami stumdomieji vartai juda vežimėliais, įtaisytais viršutiniame laikančiajame C profilyje. Skirtingai nei bėginiai vartai, jie neturi laikančiojo bėgio pravažiavimo vietoje. Apatinis kreiptuvas tik stabilizuoja vartus ir neleidžia jiems svyruoti į šonus.
Laikančioji sistemos dalis yra viršuje. C profilis perduoda vartų varčios svorį luboms, sijai arba sienai. Vežimėliai juda profilyje ir laiko pačią vartų varčią. Apatinėje dalyje naudojami tik kreipiamieji elementai ir atramos.
Pagrindinės pakabinamų vartų dalys
| Laikančioji dalis | Prie lubų, sijos arba sienos tvirtinamas C profilis; pakabinamieji vežimėliai; C profilio laikikliai. |
|---|---|
| Kreipiamoji dalis | Kreipiamieji ritinėliai, neleidžiantys vartams judėti į šonus, ir galines padėtis nustatančios atramos. |
| Papildomi priedai | Kabliuko tipo spynos, rankenos ir stumiamos rankenos vartams užrakinti bei patogiai valdyti. |
C profilio tvirtinimo būdo pasirinkimas
C profilį galima tvirtinti iš viršaus prie lubų ar sijos arba iš šono prie sienos ar plieninio stulpo. Atsižvelgiant į pagrindą, laikikliai prisukami, tvirtinami mechaniniais arba cheminiais inkarais arba privirinami prie paruoštos plieninės konstrukcijos.
C profilį taip pat galima tiesiogiai išgręžti ir prisukti prie laikančiosios konstrukcijos. Profilio viduje pakanka vietos, kad tinkamai parinktas ir sumontuotas varžtas netrukdytų pakabinamajam vežimėliui. Tai alternatyva tais atvejais, kai profilio nenorite arba nereikia virinti. Tačiau varžtų tipą, jų žingsnį ir pagrindo laikomąją galią reikia parinkti pagal vartų svorį ir naudojimo būdą.

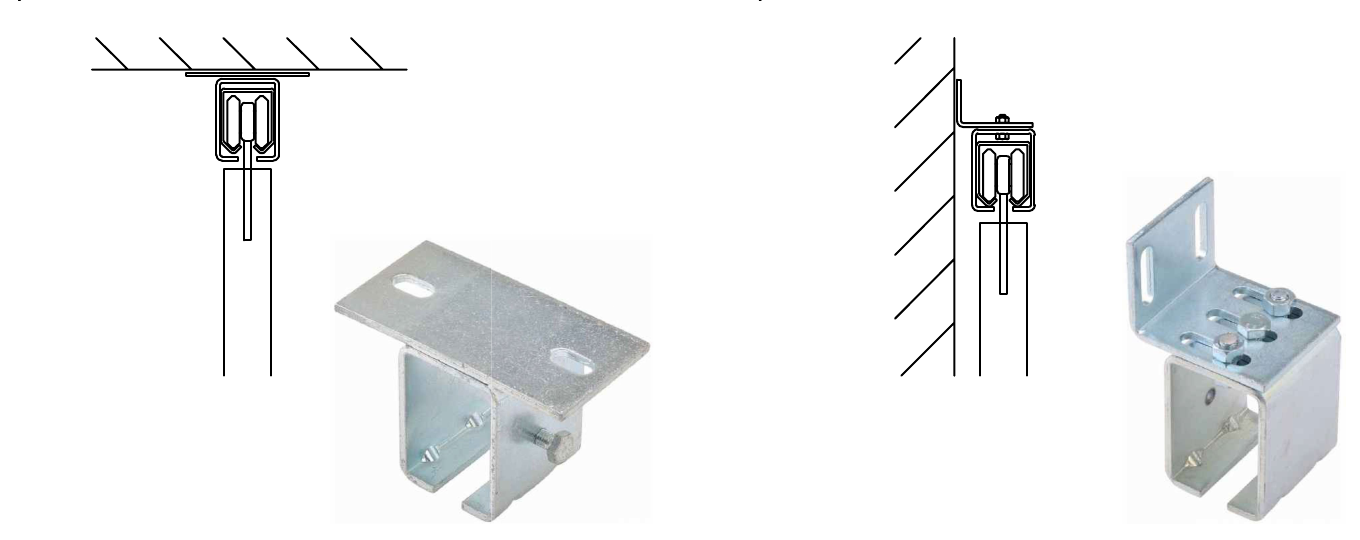

Kairėje – tvirtinimas prie horizontalaus paviršiaus arba sijos, dešinėje – prie vertikalaus paviršiaus arba stulpo.
Dažniausias laikiklių žingsnis: maždaug 80–100 cm. Tikslų žingsnį visada parinkite pagal vartų svorį, C profilio ilgį, tvirtinimo būdą ir statybinės konstrukcijos laikomąją galią.
Cinkuoti laikikliai
Įprastai plieninei konstrukcijai laikiklį rinkitės pagal naudojamo C profilio matmenis:
-
Viršutinis pakabinamų vartų C profilio laikiklis 34 × 31 × 2,0
-
Šoninis pakabinamų vartų C profilio laikiklis 34 × 31 × 2,0
-
Viršutinis pakabinamų vartų C profilio laikiklis 42 × 52 × 2,5
-
Šoninis pakabinamų vartų C profilio laikiklis 42 × 52 × 2,5
-
Viršutinis pakabinamų vartų C profilio laikiklis 57 × 67 × 3,0
-
Šoninis pakabinamų vartų C profilio laikiklis 57 × 67 × 3,0
Nerūdijančiojo plieno laikikliai
Jei sistema pagaminta iš nerūdijančiojo plieno arba naudojama aplinkoje, kuriai reikalingas didesnis atsparumas korozijai, siūlome ir viršutinį bei šoninį INOX laikiklį vidutiniam 42 × 52 × 2,5 mm profiliui.
Pakabinamų vartų C profilio pasirinkimas
Renkantis svarbiausia atsižvelgti į vartų matmenis, svorį ir naudojimo būdą. C profilio matmenys turi tikti vežimėliams ir laikikliams. Tinkamai parinkus laikiklių žingsnį, sistemos laikomąją galią paprastai lemia ne pats profilis, o naudojami pakabinamieji vežimėliai.

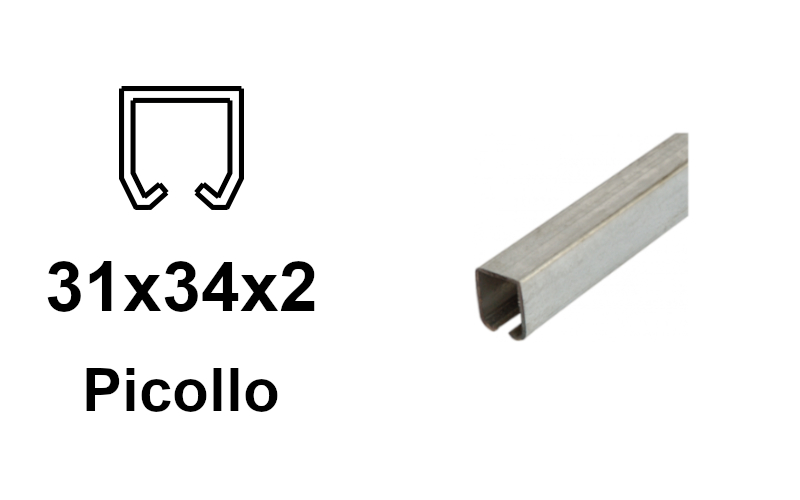

C profilis 34 × 31 × 2 mm

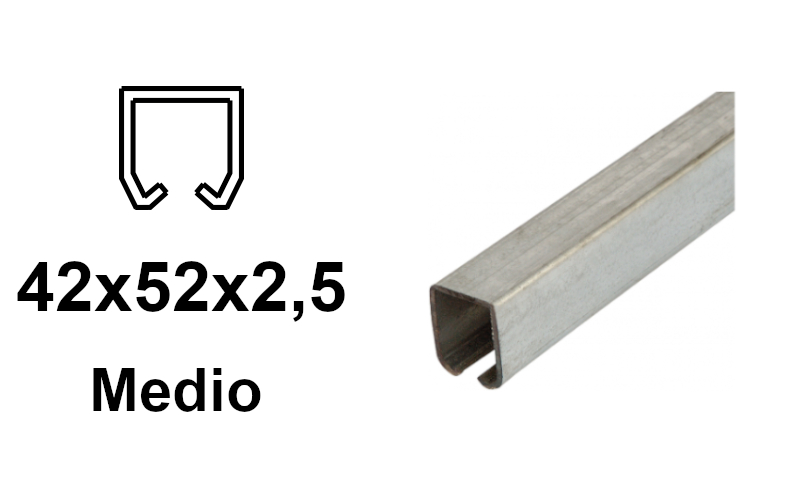

C profilis 42 × 52 × 2,5 mm

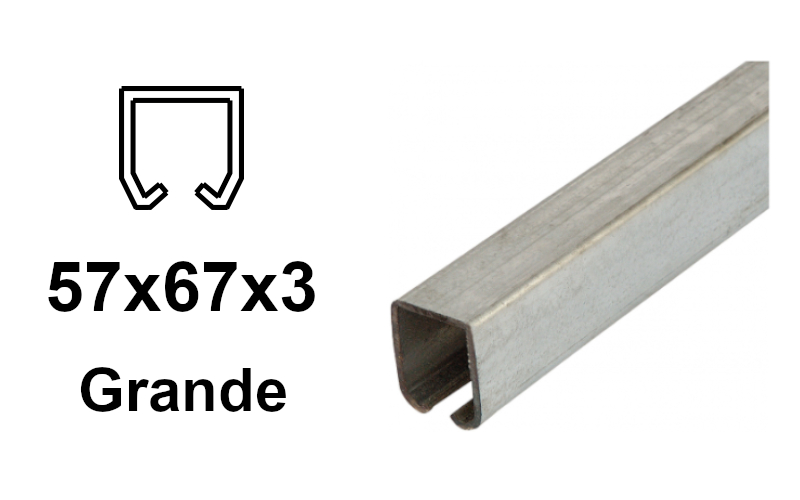

C profilis 57 × 67 × 3 mm
Cinkuoti C profiliai
Pagrindiniai matmenys, skirti įprastiems pakabinamiems vartams.
Nerūdijančiojo plieno C profiliai
INOX variantas, skirtas aplinkai, kurioje keliami didesni atsparumo korozijai reikalavimai.
Pakabinamų vartų vežimėlių pasirinkimas
Vežimėlį visada rinkitės konkretaus C profilio matmenims. Taip pat svarbu ritinėlių skaičius, ratukų medžiaga, vartų varčios tvirtinimo būdas ir reikalinga laikomoji galia.

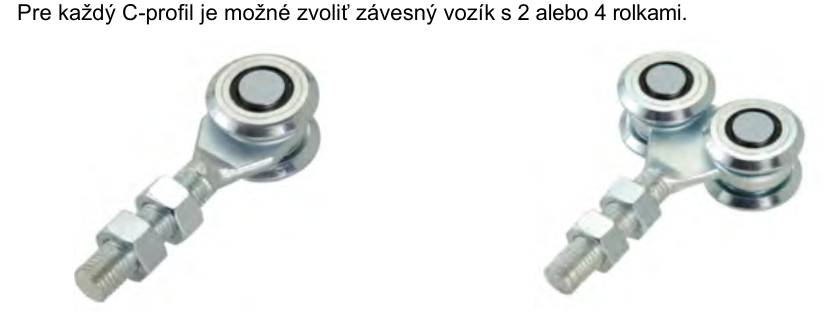

Pakabinamieji vežimėliai su dviem ir keturiais ritinėliais iš originalaus vadovo.
Plieniniai vežimėliai su uždarais guoliais
-
Pakabinamų vartų vežimėlis, 2 ritinėliai, profiliui 34 × 31 × 2,0
-
Pakabinamų vartų vežimėlis, 4 ritinėliai, profiliui 34 × 31 × 2,0
-
Pakabinamų vartų vežimėlis, 2 ritinėliai, profiliui 42 × 52 × 2,5
-
Pakabinamų vartų vežimėlis, 4 ritinėliai, profiliui 42 × 52 × 2,5
-
Pakabinamų vartų vežimėlis, 2 ritinėliai, profiliui 57 × 67 × 3,0
-
Pakabinamų vartų vežimėlis, 4 ritinėliai, profiliui 57 × 67 × 3,0
Nailoniniai vežimėliai tylesniam veikimui
-
Nailoninis vežimėlis, 2 ritinėliai, profiliui 34 × 31 × 2,0
-
Nailoninis vežimėlis, 4 ritinėliai, profiliui 34 × 31 × 2,0
-
Vežimėlis su 4 nailoniniais ratukais profiliui 42 × 52 × 2,5
-
Nailoninis vežimėlis, 4 ritinėliai, profiliui 57 × 67 × 3,0
Nerūdijančiojo plieno vežimėliai
Alternatyvi CAIS sistema sunkesniems pakabinamiems vartams
Sunkesnei vartų varčiai galite rinktis CAIS sistemą. Šiuo atveju reikia rinktis kitą komplektą nei pirmiau nurodyti pagrindiniai profiliai ir vežimėliai. C profilis, vežimėlis ir vartų varčios tvirtinimas turi derėti tarpusavyje – nepakanka pasirinkti vien tvirtesnį profilį.
Kurios dalys tarpusavyje suderinamos
| CAIS C profilis | Pakabinamasis vežimėlis | Vartų varčios tvirtinimo laikiklis |
|---|---|---|
| 73 × 61 × 3,5 mm, Fe arba Zn | SPEED C | GD180, sriegis M16 |
| 95 × 86 × 5 mm, Fe arba Zn | SPEED CM | GD200, sriegis M20 |
SPEED C vežimėliui galima pasirinkti ir kitą vartų varčios tvirtinimo būdą – tvirtinimo elementą AD150, skirtą tinkamam U profiliui. Jo naudojimas ir matmenys nurodyti toliau šiame skyriuje.
CAIS C profiliai
Galima rinktis iš dviejų matmenų, kiekvienas pateikiamas iš nepadengto plieno (Fe) arba cinkuotas (Zn). Visuose keturiuose profiliuose yra skylės, skirtos prisukti. Tvirtinimo būdą ir laikiklių atstumus reikia parinkti atsižvelgiant į faktinę vartų apkrovą.

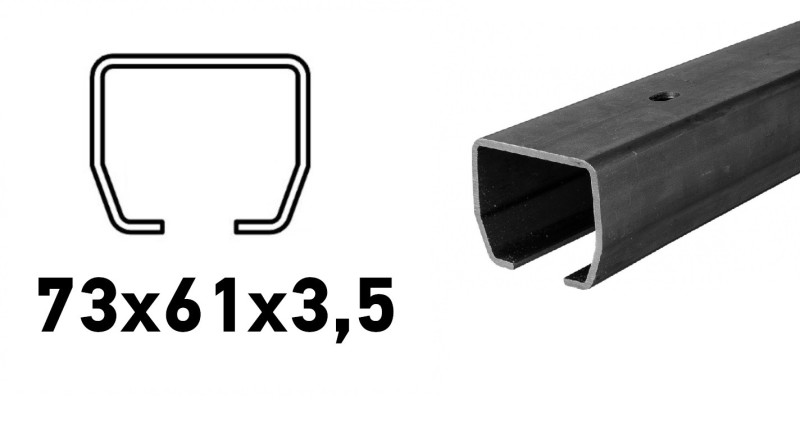

CAIS C profilis 73 × 61 × 3,5 mm, Fe
STAGE SB · nepadengtas plienasSkirtas SPEED C vežimėliui.

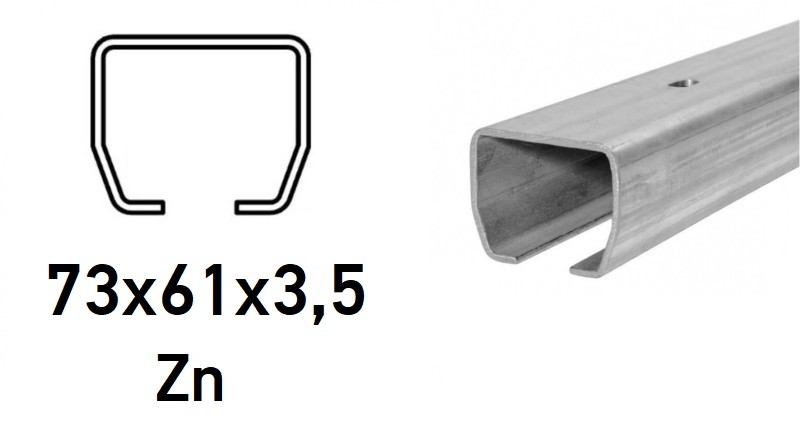

CAIS C profilis 73 × 61 × 3,5 mm, Zn
STAGE SZ · cinkuotas plienasSkirtas SPEED C vežimėliui.

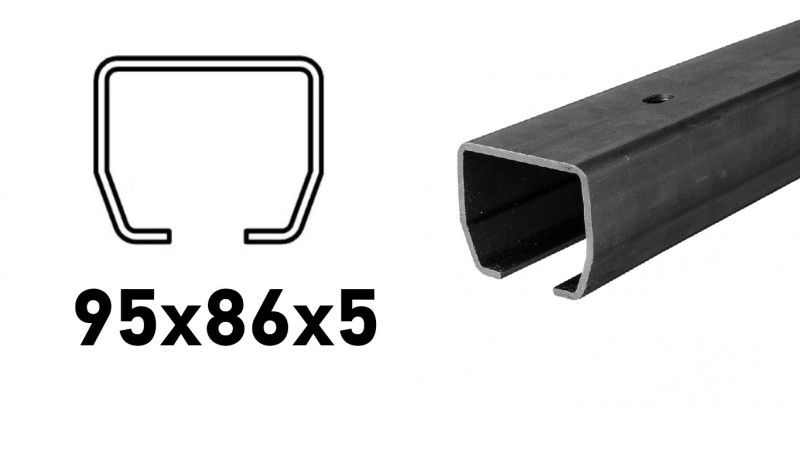

CAIS C profilis 95 × 86 × 5 mm, Fe
STAGE MB · nepadengtas plienasSkirtas SPEED CM vežimėliui.

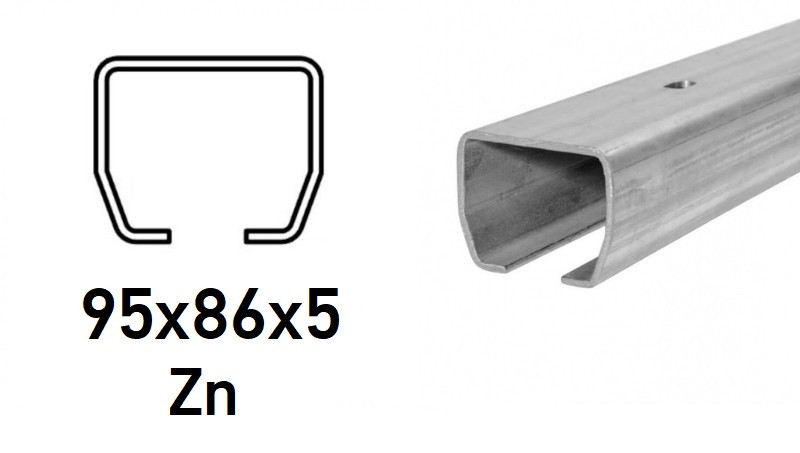

CAIS C profilis 95 × 86 × 5 mm, Zn
STAGE MZ · cinkuotas plienasSkirtas SPEED CM vežimėliui.
CAIS vežimėliai

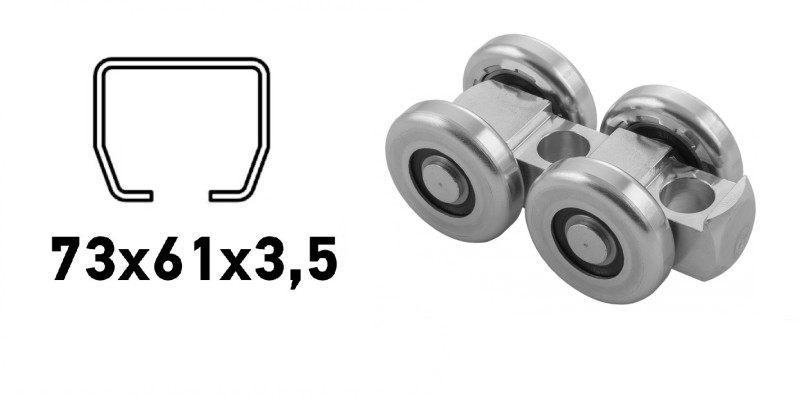

CAIS SPEED C – vežimėlis, skirtas C profiliui 73 × 61 × 3,5 mm
Keturi metaliniai ratukai, cinkuoto plieno korpusas ir centrinė Ø 16 mm skylė. Tinka 73 × 61 × 3,5 mm profiliui, tiek Fe, tiek Zn versijai.
Vieno vežimėlio keliamoji galia pagal produkto puslapį: 480 kg . Varčia prie vežimėlio jungiama laikikliu GD180 (M16) arba, jei tinka U profilis, AD150 tvirtinimo elementu.

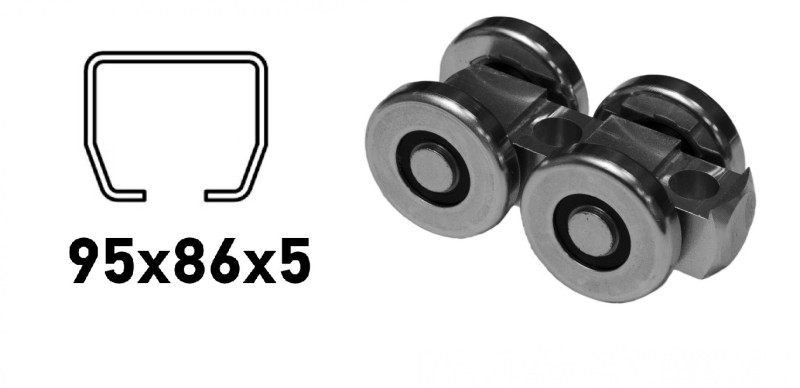

CAIS SPEED CM – vežimėlis, skirtas C profiliui 95 × 86 × 5 mm
Keturi metaliniai ratukai, cinkuoto plieno korpusas ir centrinė Ø 20 mm skylė. Tinka 95 × 86 × 5 mm profiliui, tiek Fe, tiek Zn versijai.
Vieno vežimėlio keliamoji galia pagal produkto puslapį: 980 kg . Varčia prie vežimėlio jungiama laikikliu GD200 (M20).
Vežimėlio keliamoji galia nėra tokia pati kaip visų vartų keliamoji galia. Sistemą taip pat reikia įvertinti pagal vežimėlių išdėstymą, varčios tvirtinimą, C profilio tvirtinimo atstumus ir laikančiosios konstrukcijos laikomąją galią. Kitame skyriuje pateikta pagrindinių vežimėlių lentelė CAIS vežimėliams netaikoma.
CAIS montavimo laikikliai ir tvirtinimo elementai
Toliau nurodytos dalys jungia vartų varčią su pakabinamu vežimėliu. Tai nėra viršutinio C profilio tvirtinimo prie sienos ar lubų elementai.

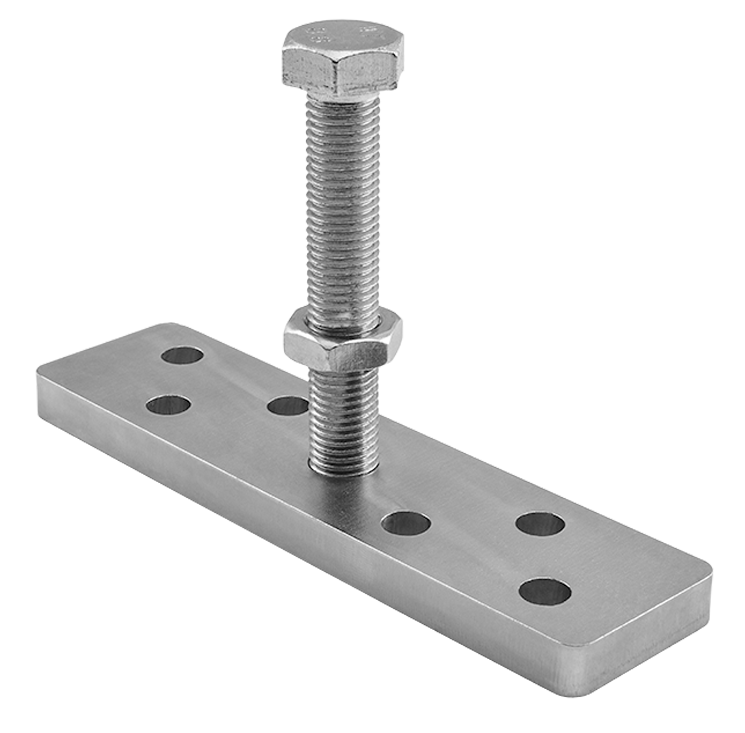

CAIS GD180 – viršutinis reguliuojamas M16 laikiklis
Skirtas vežimėliui SPEED C ir C profiliui 73 × 61 × 3,5 mm . Galvaniniu būdu cinkuoto plieno laikiklis jungia vežimėlį su vartų varčia.

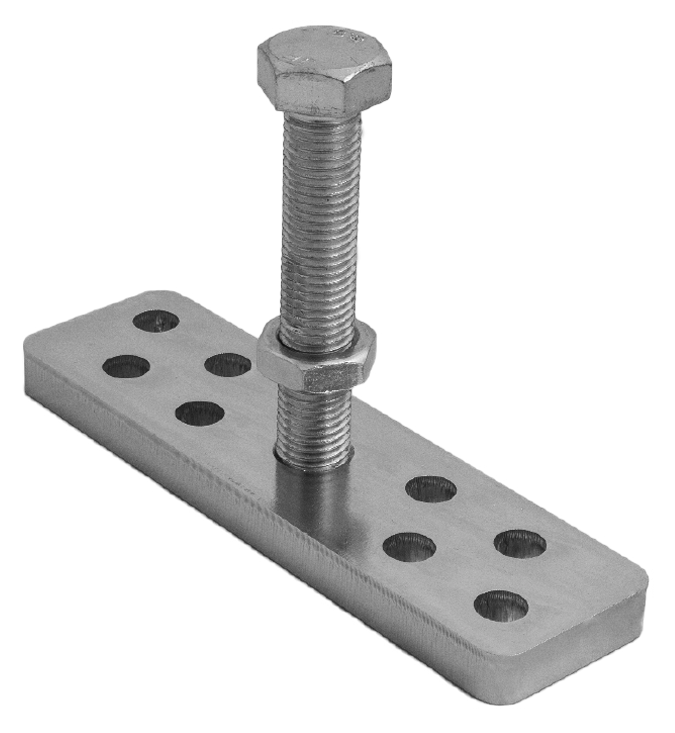

CAIS GD200 – viršutinis reguliuojamas M20 laikiklis
Skirtas vežimėliui SPEED CM ir C profiliui 95 × 86 × 5 mm . Galvaniniu būdu cinkuoto plieno laikiklis jungia vežimėlį su vartų varčia.

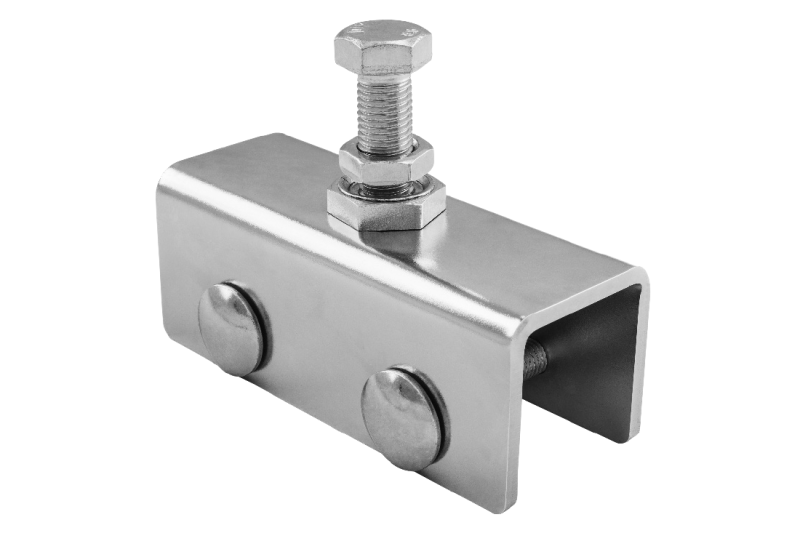

CAIS AD150 – U profilio vartų varčios montavimo elementas
Kitas varčios sujungimo su vežimėliu būdas SPEED C . Pagal produkto puslapį jis skirtas U profiliui 46 × 60 mm arba U profiliui 40 × 45 × 40 × 2 mm vartų varčios konstrukcijoje.
Matmenys pagal produkto brėžinį: tvirtinimo elemento ilgis 150 mm , išorinis plotis 57 mm , U formos dalies aukštis 58 mm , šoninės sienelės storis 5 mm ir varžtas M16 × 100 . Viršutinės plokštelės storis 8 mm .
SPEED CM vežimėliui su Ø 20 mm skyle šio elemento nenurodome kaip pakeičiamo; šiam vežimėliui skirtas GD200 laikiklis.
Pakabinamų vežimėlių keliamoji galia
Lentelėje nurodyta vieno vežimėlio keliamoji galia pagal šaltinio vadovo duomenis.
Jei reikia didesnės keliamosios galios, galima naudoti daugiau vežimėlių. Praktikoje jie dažnai montuojami poromis: du vežimėliai vienas šalia kito, tada tarpas ir dar du vežimėliai – panašiai kaip automobilio ašys. Tikslų išdėstymą reikia pritaikyti prie vartų konstrukcijos ir apkrovos pasiskirstymo.
| C profilis | 2 ratukai | 4 ratukai |
|---|---|---|
| 34 × 31 × 2 mm | 30 kg | 50 kg |
| 42 × 52 × 2,5 mm | 100 kg | 250 kg |
| 57 × 67 × 3 mm | 175 kg | 350 kg |
Svarbu: lentelėje pateiktos reikšmės perrašytos iš šaltinio vadovo. Visada patikrinkite prie konkretaus vežimėlio nurodytą keliamąją galią, ypač jei naudojamas kitokio tipo ratukai.
Apkrovos paskirstymas tarp vežimėlių
Didesnis vežimėlių skaičius nebūtinai automatiškai sumažina didžiausią vienam vežimėliui tenkančią apkrovą. Svarbu jų išdėstymas ir konstrukcijos įlinkis.

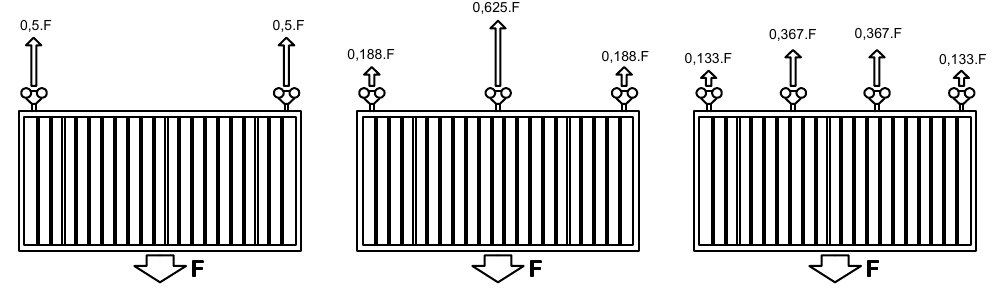

Bendros apkrovos F pasiskirstymo tarp dviejų, trijų ir keturių vežimėlių schema.
| Vežimėlių skaičius | Apkrovos pasiskirstymas iš kairės į dešinę |
|---|---|
| 2 | 0,5 F + 0,5 F |
| 3 | 0,188 F + 0,625 F + 0,188 F |
| 4 | 0,133 F + 0,367 F + 0,367 F + 0,133 F |
Naudojant tris vežimėlius, viduriniam gali tekti 0,625 F apkrova – daugiau nei 0,5 F, tenkanti kiekvienam iš dviejų tinkamai išdėstytų vežimėlių.
Praktinė pastaba: Jei norite naudoti daugiau vežimėlių, paprastai jų nereikėtų tolygiai išdėstyti per visą vartų varčios ilgį. Praktiškai naudojami du arti vienas kito esantys vežimėliai ir dar du arti vienas kito esantys vežimėliai – panašiai kaip automobilio ašys. Tačiau tikslus sprendimas priklauso nuo vartų konstrukcijos ir apkrovos paskirstymo.
Pakabinamų vartų apatinės kreipiamosios pasirinkimas
Apatinė kreipiančioji neleidžia pakabintiems vartams svyruoti į šonus ir padeda užtikrinti sklandų bei stabilų judėjimą. Pirmiausia peržiūrėkite kreipiančiųjų variantus, o tada pasirinkite sprendimą pagal rėmą, erdvę ir montavimo būdą.

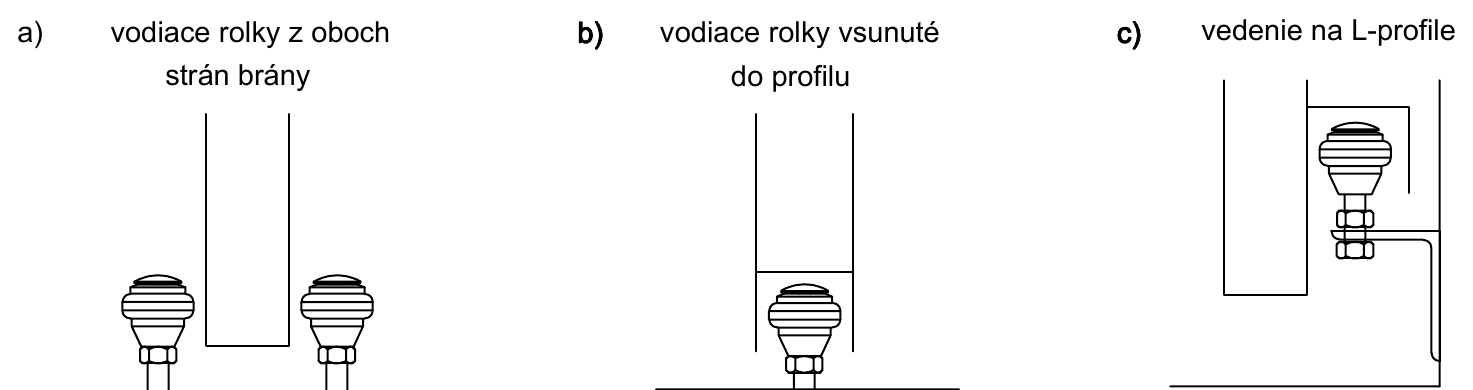

Kreipiamieji ratukai iš abiejų pusių, į profilį įstatytas ratukas ir kreipiančioji su L profiliu.
Visus siūlomus ratukus, ritinėlius ir kitus sprendimus rasite kategorijoje apatinė kreipiamoji pakabinamiems vartams .
Sunkesniems vartams: Apatinėje dalyje galima naudoti bėgį bėginiams stumdomiems vartams ir sumontuoti apatinius ratukus. Taip svoris paskirstomas tarp viršutinės ir apatinės kreipiančiųjų, o visa vartų varčia nekaba vien ant viršutinio C profilio ir pakabinamųjų vežimėlių. Tokį kombinuotą sprendimą reikia parinkti atsižvelgiant į vartų svorį ir laikančiąją konstrukciją.
Kreipimas bėgelyje
Apatinis kreipiamasis bėgelis pakabinamiems ir sulankstomiems vartams
83 × 51 mm cinkuotas bėgelis montuojamas per visą vartų ilgį. Jo grioveliu juda apatinis kreipiamasis kaištis su guoliu.
Ratukai ir ritinėliai
Visi apatinių kreipiančiųjų variantai
Čia rasite apatinius kreipiamuosius ratukus, reguliuojamus ritinėlius ir sprendimus, skirtus įvairaus pločio pakabinamų vartų rėmams.
Pakabinamų vartų atramos
Mechaninės atramos nustato galines padėtis ir neleidžia vartams išslysti iš C profilio. Atrama gali būti įstatoma į C profilį arba tvirtinama prie pagrindo ar stulpelio.
Atrama viršutiniame C profilyje

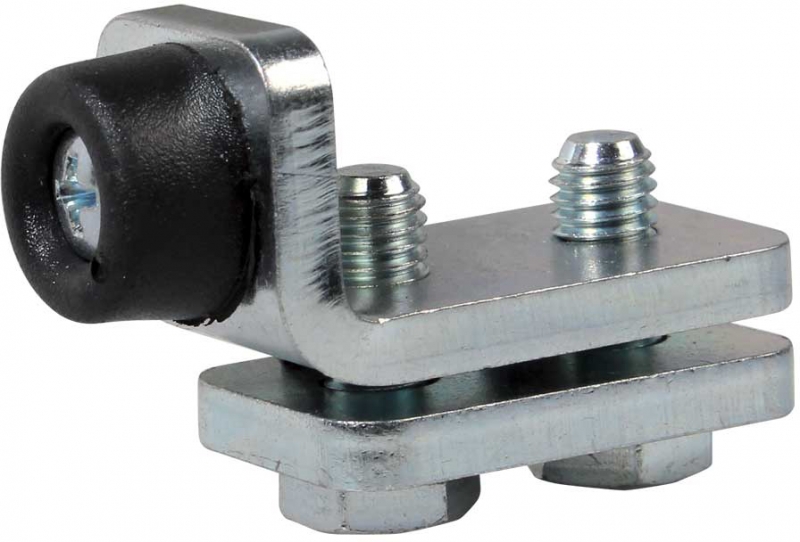

Vidinė atrama į pakabinamų vartų C profilį
Montuojama profilio viduje ir apriboja vežimėlio judėjimą galinėje padėtyje.

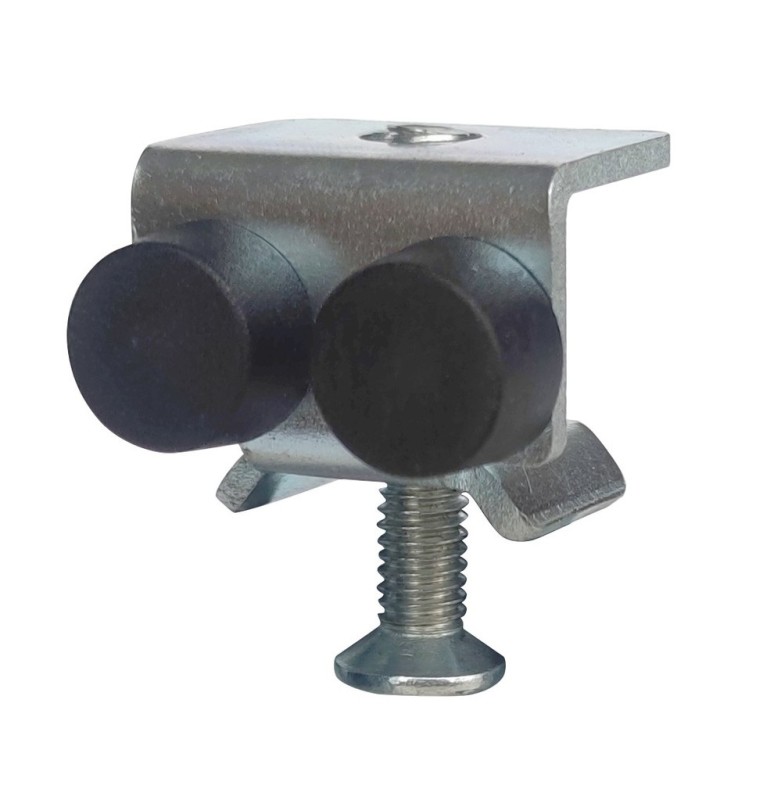

Atrama mažam profiliui
Vidinė atrama į C profilį 34 × 31 × 2,0
Pagal matmenis skirta mažam pakabinamų vartų C profiliui 34 × 31 × 2,0 mm.

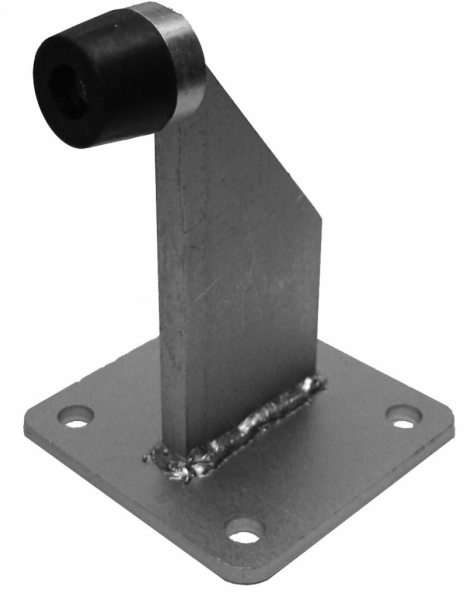

Apatinė atrama ZN
Apatinė atrama su pagrindu
Prisukama prie tvirto pagrindo ir nustato apatinės vartų varčios dalies padėtį.

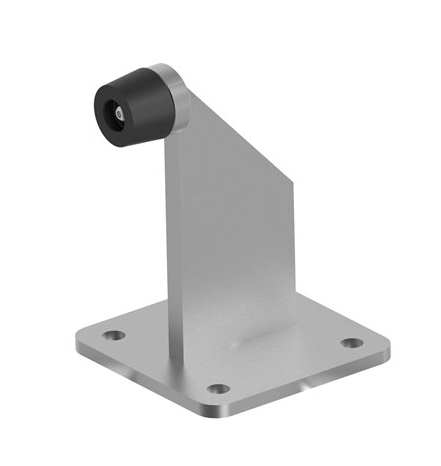

Apatinė atrama INOX
Nerūdijančiojo plieno apatinė atrama su pagrindu
Nerūdijančiojo plieno apatinė atrama, skirta prisukti.
Papildomų priedų pasirinkimas – spynos, rankenos ir traukimo rankenos
Rankiniu būdu valdomiems stumdomiems vartams užrakinti naudojama kablinė spyna. Spynos dydį rinkitės pagal rėmo profilį ir pageidaujamą valdymo būdą. Prie spynos parinkite tinkamą rankeną arba traukimo rankeną.

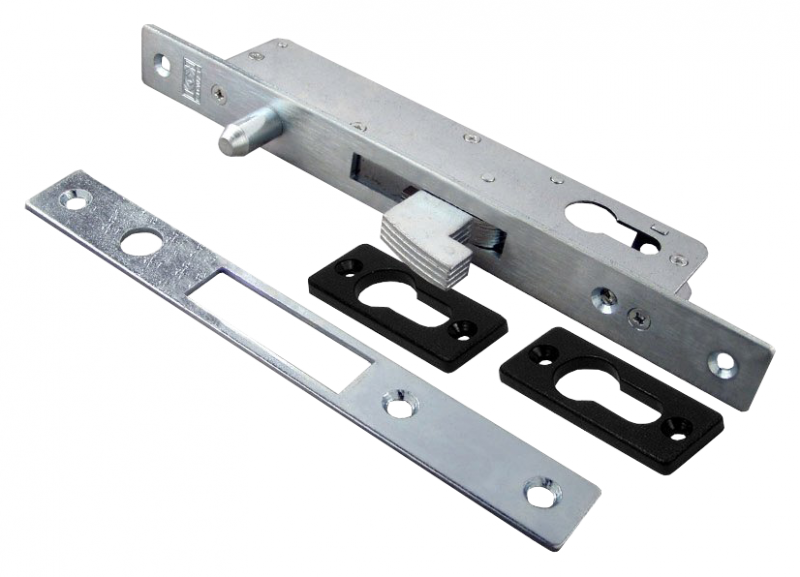

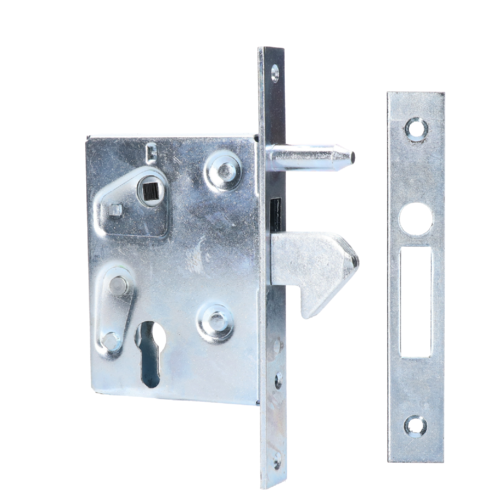

D tipo kablinė spyna
D tipo kablinė spyna, ZH-04
Spyna su ištraukiamu kabliu, skirta rėmo profiliui nuo 40 × 25 mm.
Nerūdijančiojo plieno spyna

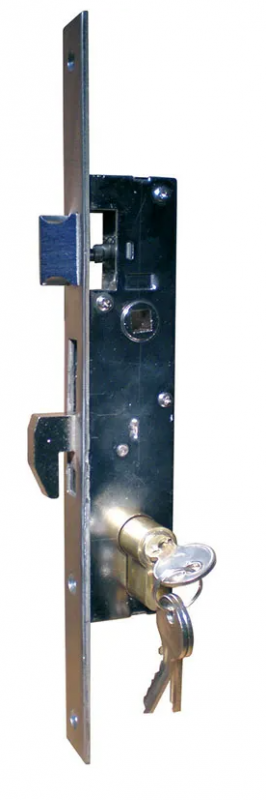

Nerūdijančiojo plieno kablinė spyna ZH-09 INOX
INOX modelis su cilindriniu mechanizmu, skirtas stumdomiems ir varstomiems vartams.
Vartų rankena

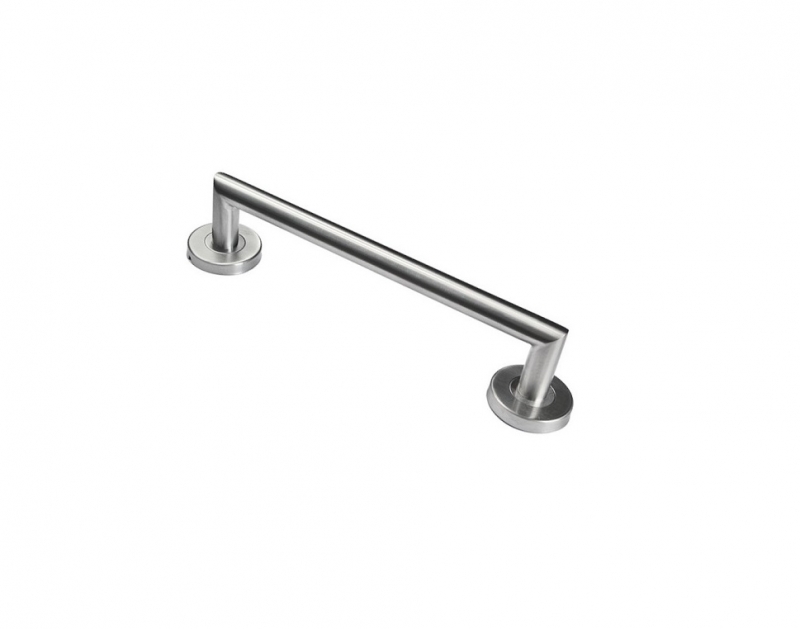

Nerūdijančiojo plieno kvadratinė traukimo rankena 268 × 64 mm
Rankena patogiam rankiniam pakabinamų vartų valdymui.
Visos kablinės spynos · Durų rankenos, rutulinės rankenos ir apyraktės · Vartų traukimo rankenos
Dažnai užduodami klausimai ir atsakymai
1. Ar pakabinamiems vartams reikalingas bėgis?
Įprastoje konsolinių vartų sistemoje svorį laiko viršutinis C profilis ir vežimėliai, o apatinė dalis tik stabilizuoja vartų varčią. Tačiau sunkesniems vartams galima suprojektuoti kombinuotą sprendimą su apatiniais ratukais ir bėgiu bėginiams stumdomiems vartams , kuris paskirstys apkrovą tarp viršutinės ir apatinės dalių.
2. Kokiu atstumu montuojami C profilio laikikliai?
Instrukcijoje nurodoma, kad dažniausiai laikikliai montuojami maždaug 80–100 cm atstumu vienas nuo kito. Tikrasis atstumas turi būti parinktas atsižvelgiant į vartų varčios svorį, profilio ilgį, tvirtinimo būdą ir laikančiosios konstrukcijos keliamąją galią.
3. Kaip pasirinkti tinkamą C profilį?
Atsižvelkite į vartų matmenis ir bendrą svorį, įskaitant užpildą. Pakabinamasis vežimėlis turi būti pritaikytas tokio paties dydžio C profiliui, o jo keliamoji galia turi atitikti faktinę apkrovą.
4. Ar naudojant tris arba keturis pakabinamuosius vežimėlius svoris pasiskirsto tolygiai?
Ne visada. Pagal instrukcijoje pateiktą schemą, naudojant tris vežimėlius, viduriniam gali tekti iki 0,625 bendrosios apkrovos F. Jei naudojami keturi vežimėliai, praktiškai jie dažnai montuojami dviem poromis, poros vežimėlius išdėstant arti vieną kito, panašiai kaip automobilio ašis; jie nėra išdėstomi tolygiai per visą vartų varčios ilgį. Tikslus išdėstymas priklauso nuo vartų konstrukcijos ir apkrovos paskirstymo.
5. Kuris apatinės kreipiančiosios būdas tinkamiausias?
Tai priklauso nuo rėmo ir erdvės prie vartų. Galima naudoti ratukus abiejose rėmo pusėse, ratuką apatiniame profilyje, apatinį kreipiamąjį bėgelį arba kreipiančiąją su L profiliu. Svarbu, kad kreipiančioji stabilizuotų vartų varčią ir nesukeltų bereikalingos trinties.
6. Kam skirtos galinės atramos?
Jos nustato atidarytą ir uždarytą padėtis ir neleidžia vežimėliams išslysti iš C profilio. Atrama gali būti įrengta C profilyje arba pritvirtinta prie žemės ar stulpelio.
Pakabinamų vartų konstrukcijos pavyzdžiai
Brėžiniai pasukti į įprastą padėtį. Peržiūra pritaikyta viduriniajam stulpeliui; spustelėjus atveriamas visos raiškos brėžinys su visais matmenimis.

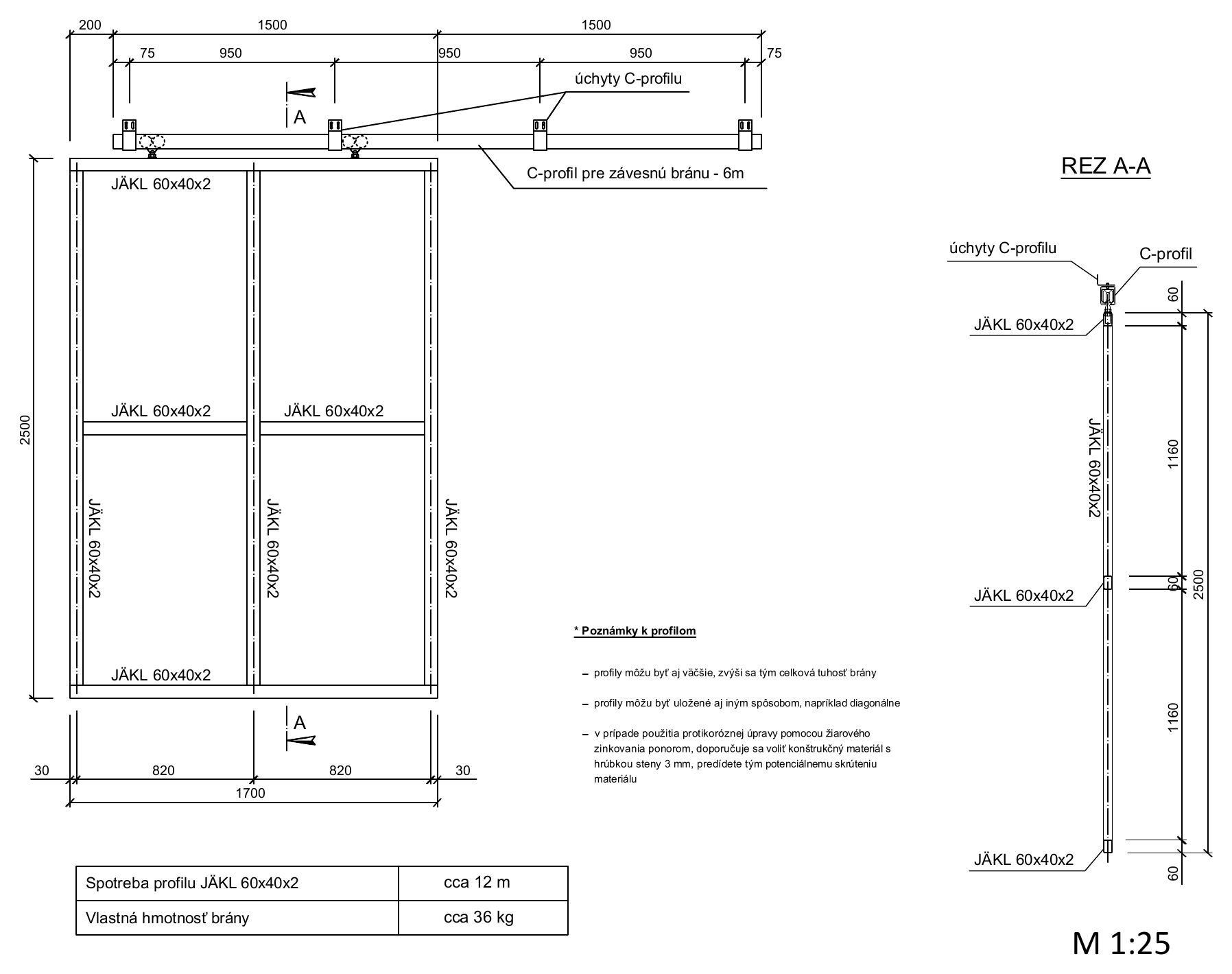

Pakabinami vartai su 1,5 × 2,5 m švaria anga
- Rėmas 1 700 × 2 500 mm
- Profilis JÄKL 60 × 40 × 2 mm
- Profilio sąnaudos apie 12 m
- Nuosavas svoris apie 36 kg

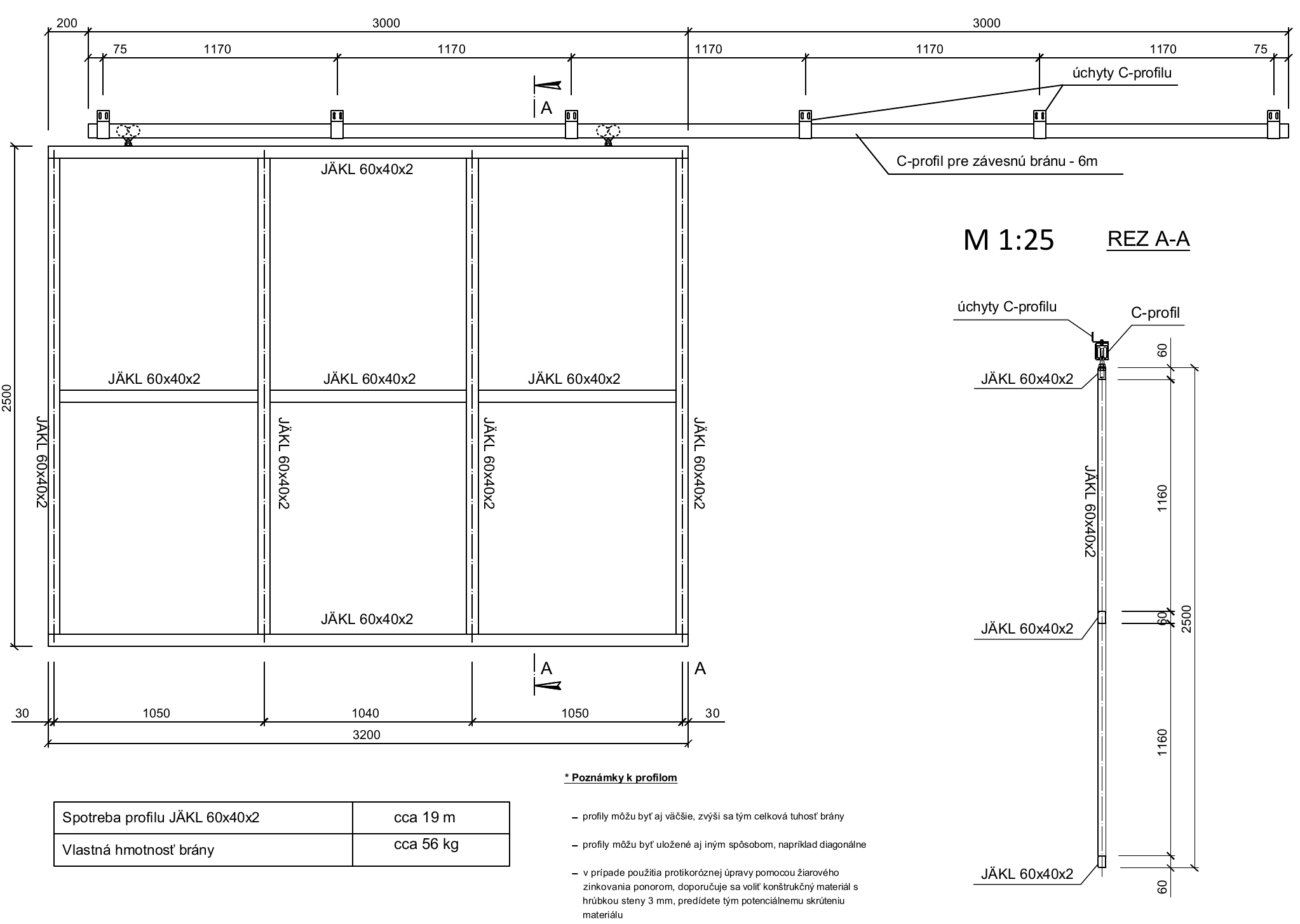

Pakabinami vartai su 3,0 × 2,5 m švaria anga
- Rėmas 3 200 × 2 500 mm
- Profilis JÄKL 60 × 40 × 2 mm
- Profilio sąnaudos apie 19 m
- Savasis svoris apie 56 kg

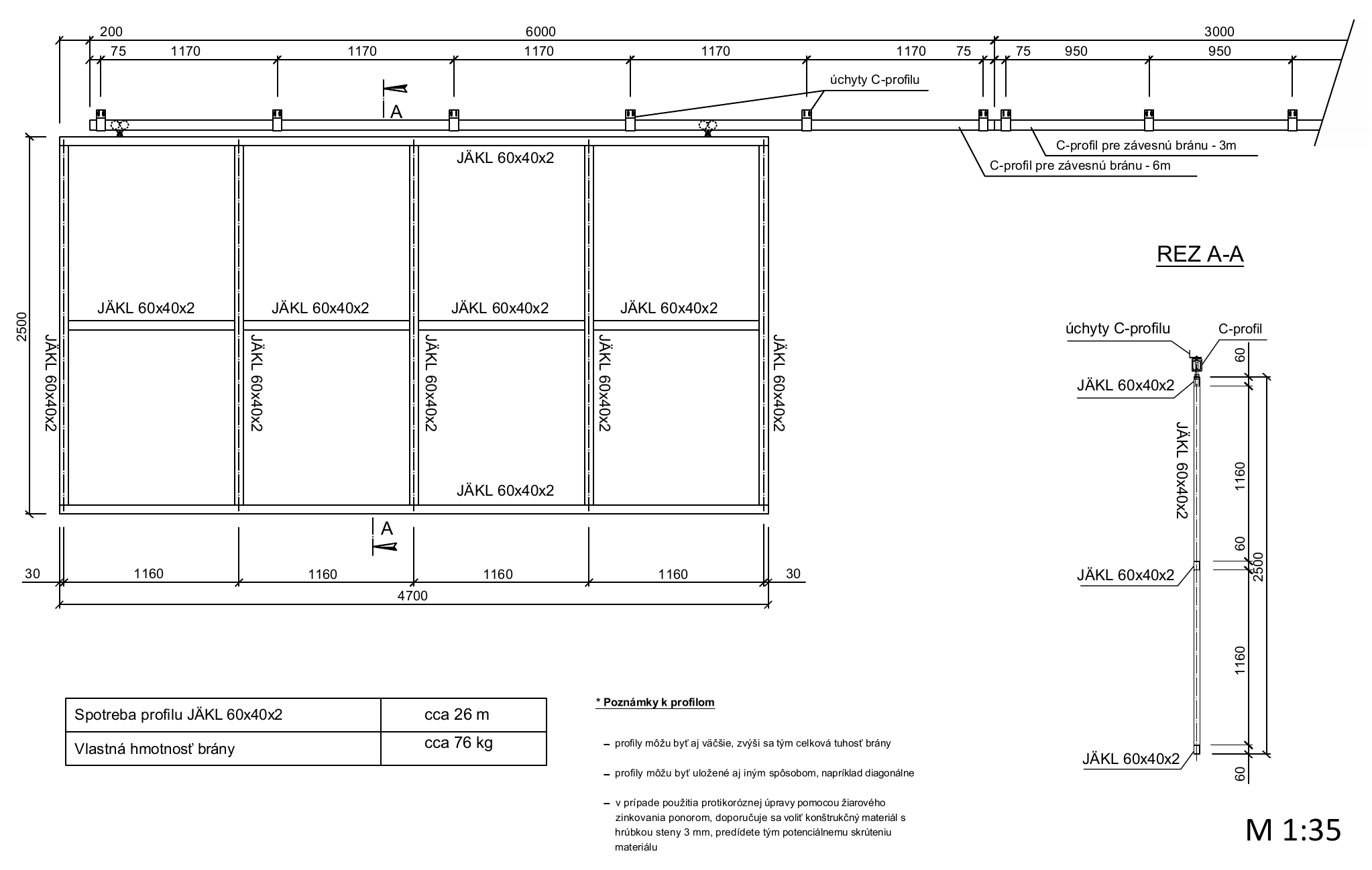

Pakabinami vartai su 4,5 × 2,5 m švaria anga
- Rėmas 4 700 × 2 500 mm
- Profilis JÄKL 60 × 40 × 2 mm
- Profilio sąnaudos apie 26 m
- Savasis svoris apie 76 kg

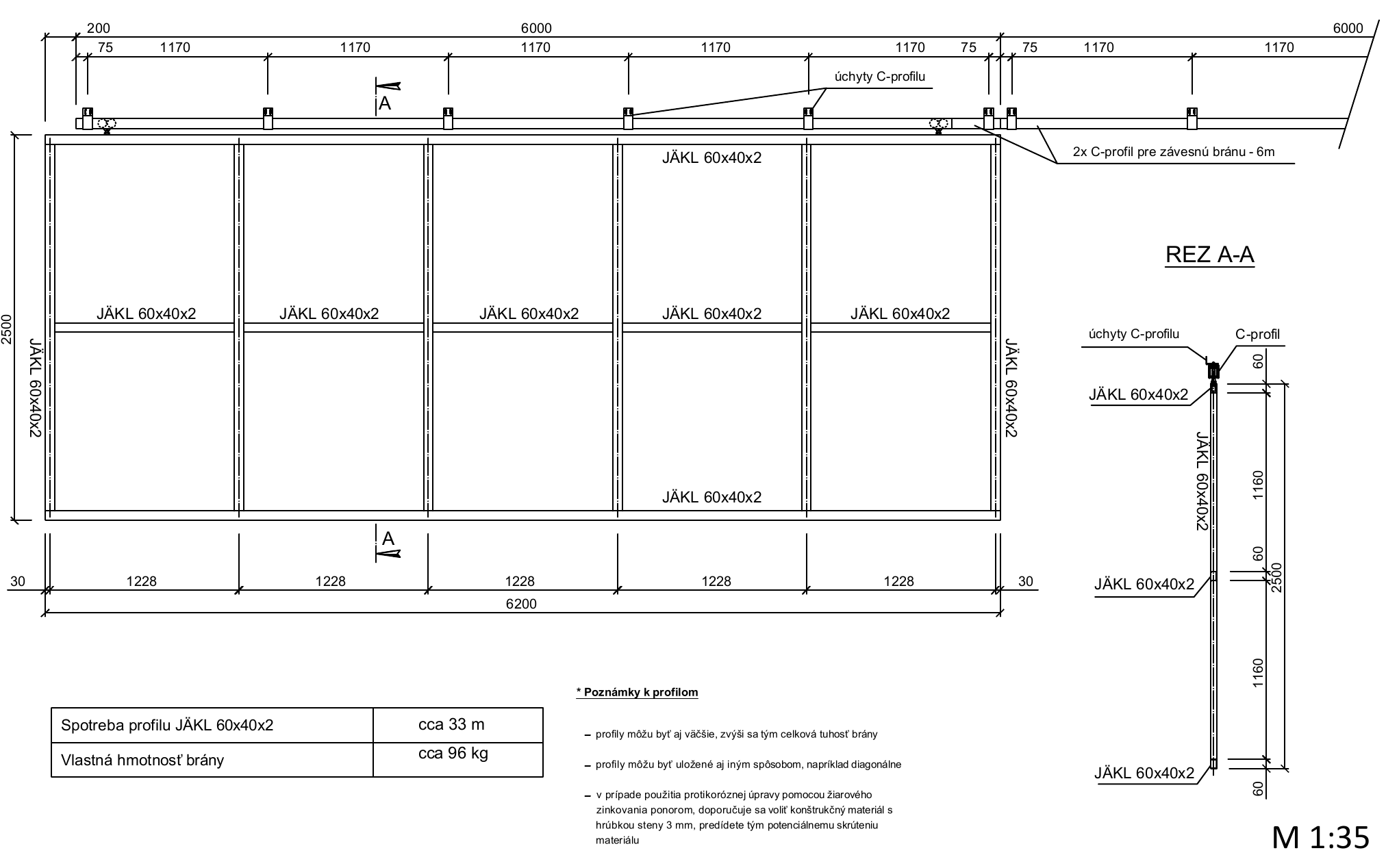

Pakabinami vartai su 6,0 × 2,5 m švaria anga
- Rėmas 6 200 × 2 500 mm
- Profilis JÄKL 60 × 40 × 2 mm
- Profilio sąnaudos apie 33 m
- Savasis svoris apie 96 kg
Pastaba dėl profilių: Profiliai gali būti didesni arba išdėstyti kitaip, pavyzdžiui, įstrižai. Karštojo cinkavimo panardinant vadove rekomenduojama naudoti konstrukcinę medžiagą su 3 mm storio sienele, kad būtų sumažinta deformacijos rizika. Pasirinkus kitą sprendimą, galima naudoti ir plonesnę profilio sienelę, jei, atlikus techninį įvertinimą, tai pagrįsta atsižvelgiant į konkrečių vartų matmenis, svorį ir standumą.
Nurodyti matmenys yra tik pavyzdiniai. Konsolinius vartus galima suprojektuoti ir kitų matmenų, o jų konstrukciją suvirinti iš kitokio dydžio kvadratinių plieninių vamzdžių. Jei matmenys nestandartiniai arba vartų užpildas sunkesnis, rekomenduojame įvertinti profilį, vežimėlių skaičių ir tvirtinimo būdą pagal konkrečią situaciją.
Užsakymas ir konsultacijos
» Pasiteiraukite dėl techninio sprendimo
Jei neradote ieškomos informacijos, susisiekite su mumis. Padėsime išsirinkti C profilį, laikiklius, vežimėlius, apatinę kreipiamąją ir pakabinamų vartų priedus.
Duomenys, kurių reikia, kad parinktume jums tinkamus gaminius
- pravažiavimo angos plotį ir aukštį,
- visos vartų varčios matmenis ir apytikrį svorį su užpildu,
- vietos, prie kurios bus tvirtinamas C profilis, nuotrauką arba eskizą,
- informaciją, kaip norite įrengti apatinę kreipiamąją.
Techninė pastaba: Pateikti pavyzdžiai yra orientaciniai ir nepakeičia konkrečios laikančiosios konstrukcijos, tvirtinimo būdo ir montavimo sąlygų įvertinimo, kurį turi atlikti specialistas.
Parengė inž. Ján Kubíček.
