CAIS Savilaikiai komplektai 95x86x5 stumdomiesiems vartams, kurių pravažiavimo plotis – 4,5 m, perforuotas Fe profilis KIT DEMO MBE 03
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
Yra sandėlyje
567,55 € su PVM
| Svoris |
|---|
| 89 kg |
Produkto aprašymas CAIS Savilaikiai komplektai 95x86x5 stumdomiesiems vartams, kurių pravažiavimo plotis – 4,5 m, perforuotas Fe profilis KIT DEMO MBE 03
Komponentų rinkinys KIT DEMO MBE 03 savilaikiams stumdomiesiems vartams gaminti su pravažiavimo pločiu iki 4,5m/525kg. Visi komponentai, išskyrus C profilį, yra cinkuoti.
| Rinkinį CAIS-DEMO-MBE-03 sudaro: | ||||
|---|---|---|---|---|
|
1 × | C profilis 95x86x5mm su skylėmis prisukimui, Fe, 6m | CAIS-STAGE-MB-6 | |
|
Prie vartų apačios prisuktas C formos kreipiamasis profilis, kuriuo vartai juda ant vežimėlių, pritvirtintų betoniniame pamate. Be paviršiaus apdorojimo, neapdorota geležis.
|
Išsamiau
|
|||
|
2 × | Vežimėlis su 8 ritinėliais su guoliais | CAIS-SPEED-ME | |
|
Cinkuoto plieno vežimėlis su 8 metaliniais ratukais. |
Išsamiau
|
|||
|
1 × | Apatinė įvažos detalė – C profiliui 95x86x5 | CAIS-RUN-M | |
|
Apatinė įvaža stumdomiesiems vartams įstatoma į C profilį ir prie jo tvirtinama prispaudimo plokštele. Uždarant vartus, įvaža įvažiuoja į apatinį atraminį stabdiklį ir sumažina vartų apkrovą. |
Išsamiau
|
|||
|
1 × | Apatinis atraminis stabdiklis C profiliui 95x86x5 | CAIS-LAST-M | |
|
Galinė gaudyklė, montuojama atraminio stulpelio apačioje. Sumažina slėgimo ir tempimo jėgas, veikiančias vežimėlius uždarant vartus. |
Išsamiau
|
|||
|
1 × | C profilio dangtelis 95x86x5 | CAIS-PILOT-MN | |
|
Stumdomųjų vartų C profilio dangtelis montuojamas kreipiančiojo C profilio pradžioje ir, jei reikia, pabaigoje. Jis įstumiamas į C profilį ir pritvirtinamas prie jo prispaudimo plokštele. |
Išsamiau
|
|||
|
1 × | C profilio dangtelis 95x86x5 su tvirtinimu prie užvažiavimo ritinėlio | CAIS-PILOT-MR | |
|
CAIS PILOT MR dangtelis, skirtas stumdomųjų vartų C profiliui, montuojamas kreipiamojo C profilio pradžioje. Dangtelis tvirtinamas prie CAIS RUN M vartų užvažiavimo dalies. |
Išsamiau
|
|||
|
1 × | Viršutinis kreiptuvas su dviem ritinėliais stumdomiesiems vartams | CAIS-FRM2 | |
|
Vartų kreipiamoji, skirta stabilizuoti vartus skersine kryptimi. |
Išsamiau
|
|||
|
1 × | Savaime laikančio komplekto montavimo instrukcija |
Parsisiųsti
|
|
|
Montavimo vadovas su iliustruotomis elektros laidų schemomis ir nuotolinio valdymo pultelių programavimo bei susiejimo instrukcijomis. |
||||
Tvirtinimo varžtų ir kniedžiamųjų veržlių rinkinys
CAIS-DEMO-MBE-03 komplekto privalumai ir savybės
- Lengva montuoti dėl apgalvotų detalių, o įrengimas greitas, nes C profilis prisukamas prie konstrukcijos – jo nereikia privirinti.
- Pakuotėje yra tvirtinimo varžtai ir kniedinės veržlės C profiliui prie konstrukcijos pritvirtinti per C profilyje esančias skyles, išdėstytas ne rečiau kaip kas 400mm.
- Neapdoroto plieno C profilis be paviršiaus apdailos, pažymėtas serijos numeriu ir 100 % išbandytas su vežimėliais, yra tikslus kaip šūvis.
- Aukštos kokybės vežimėlių guoliai. Vežimėlių ratukų centrinės skylės išgręžtos, o ne išpjautos lazeriu.
- Išbandyta nuo -37°C iki +50°C
- Vokiškas plienas. Japoniški robotai. Pagaminta Čekijoje.
Pavyzdys, kaip CAIS-DEMO-MBE-03 komplektas tinka savilaikiams stumdomiesiems vartams gaminti

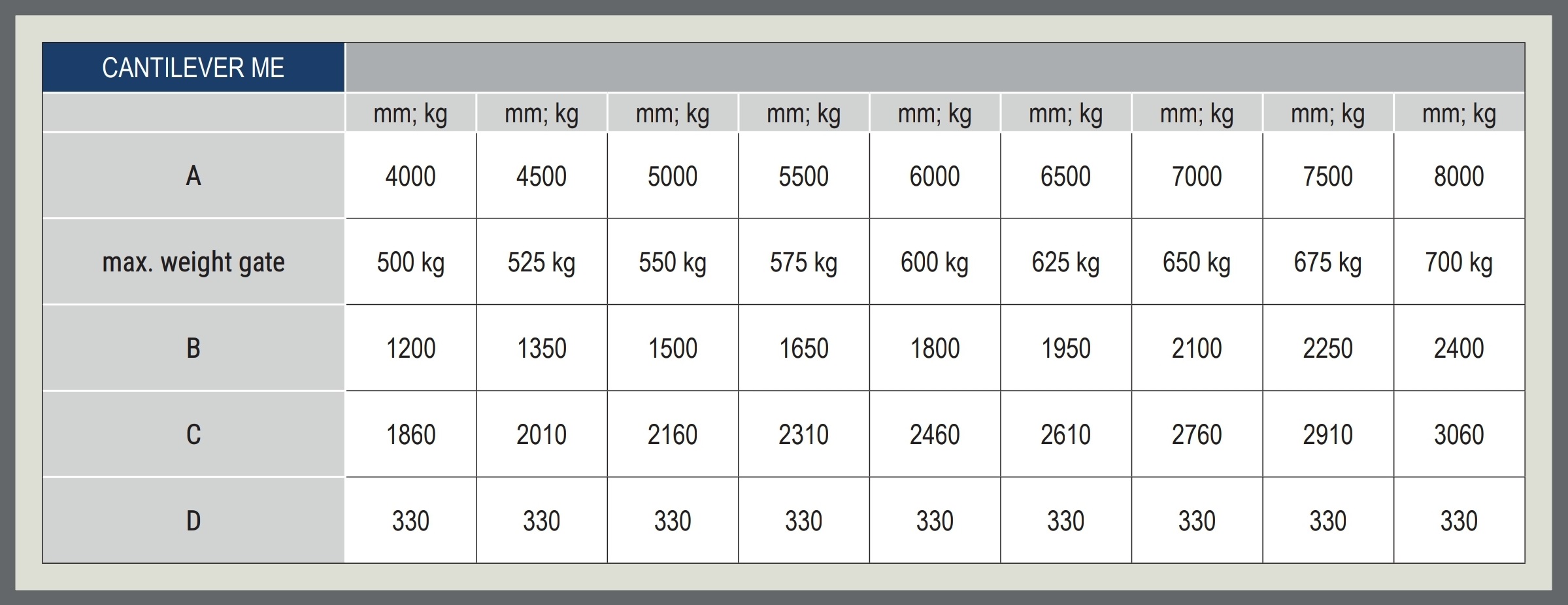

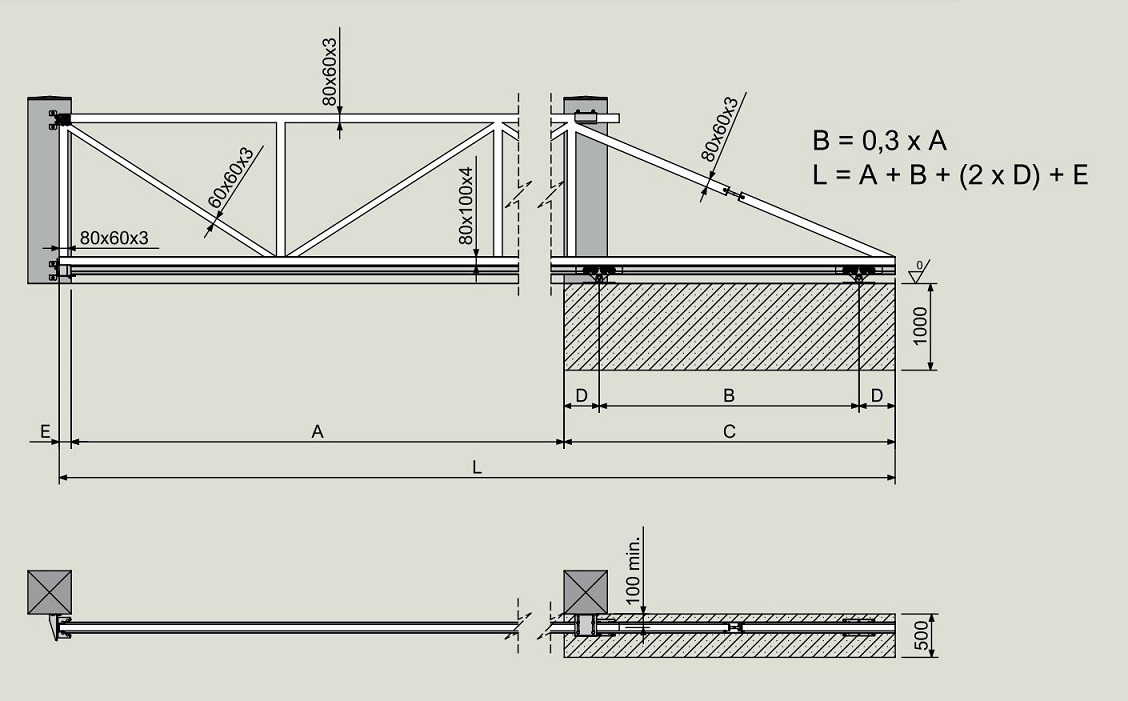

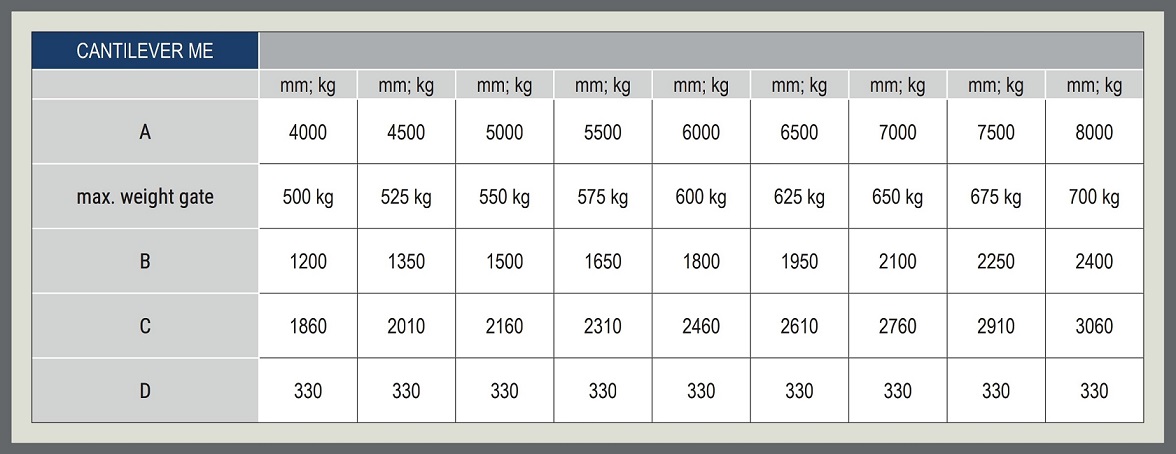

Komplektas tinka vartams, kurių pravažiavimo plotis siekia iki 4,5 m, o bendras svoris – iki 525 kg. Toliau pateiktame brėžinyje nurodyti pravažiavimo pločių matmenys ir siūlomi tinkami konstrukciniai profiliai. Toliau pateiktoje lentelėje nurodyti kiekvieno savilaikių stumdomųjų vartų pravažiavimo pločio matmenys.

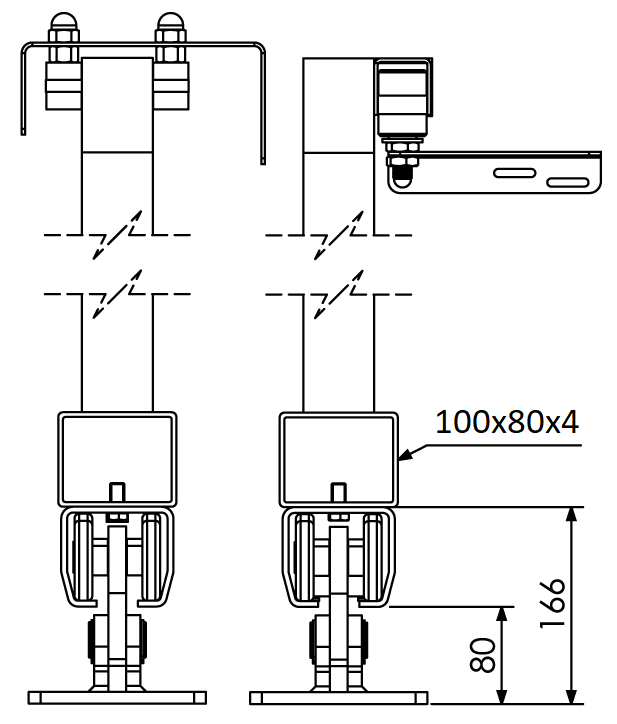

Vartų skerspjūvis su vežimėliais ir kreipiančiąja
Originalus gamintojo kodas: CAIS KIT DEMO MBE 03 1710052
