CAME BKV15AGS – atskira pavara stumdomiesiems vartams iki 1500kg (A)
NAUJA| Produkto prieinamumas: | per 3 dienas | Prekes įprastai išsiunčiame per 3 dienas. |
|---|
per 3 dienas
867,70 € su PVM
| Svoris |
|---|
| 12 kg |
Produkto aprašymas CAME BKV15AGS – atskira pavara stumdomiesiems vartams iki 1500kg (A)
CAME BKV15AGS pavaros mechanizmas skirtas stumdomiesiems vartams svorio iki 1500 kg ir vartų varčios ilgio iki 20 m. Turi elektromechaninį stabdymo jungiklį. Pavaros mechanizmas yra negrįžtamasis. Išsamios techninės savybės ». Atsisiųsti instrukciją ».
CAME BKV15AGS, kodas 801MS-0300, skirtas dideliems slankiojančiosios vartų dalies vartams, kurių svoris iki 1 500 kg, o ilgis – iki 20 m. Jame yra 36 V DC variklis, grafinis ekranas, keturi laidiniai saugos įėjimai ir mechaniniai galiniai jungikliai. Maitinimo įtampa – 230 V AC. Įvertinkite vartų svorį, ilgį ir faktinį pasipriešinimą kartu.
Montavimo, prijungimo prie elektros tinklo ir paleidimo darbus turi atlikti kvalifikuotas technikas. Prieš atidarydami pavarą arba įdėdami korteles, atjunkite maitinimą iš tinklo ir, jei yra, baterijas. Patikrinkite BKV15AGS etiketę, ZBKN plokštę ir FW/GUI versiją meniu Information. Toliau pateikti nustatymai skirti grafiniam meniu, kuriame pasirenkama Motor type BKV1500. Jei įranga ar meniu kitokie, vadovaukitės konkrečiai jų versijai skirta instrukcija.
Pavara CAME BKV15AGS be priedų
Ši instrukcija skirta pavarai CAME BKV15AGS be priedų (A). Pasiūlymą su priedais rasite CAME BKV15AGS rinkinio kortelėje.
20 m – didžiausias vartų dalies ilgis; nepainiokite jo su laisvos pravažos pločiu. BKV15AGS naudoja mechaninius jungiklius. AGE versijose esantys magnetiniai jungikliai ir laikmačio kortelė AGS versijoje nėra standartinė įranga.
Priedai ir prijungimo pavyzdžiai
Toliau pateikti įrenginiai yra konkretūs nurodytų prijungimo schemų pavyzdžiai. Patikrinkite, kas įeina į pavaros be priedų komplektą ir kokie priedai faktiškai pristatomi pagal konkretų pasiūlymą; jei naudojamas kitas modelis, vadovaukitės jo instrukcija.
| Elementas | Pavyzdys / paskirtis |
|---|---|
| Fotodavikliai | CAME DIR10, 12/24 V AC/DC; veikimo nuotolis 10 m, gnybtai ir testavimas. |
| Švyturėlis | CAME KLED24, 24 V AC/DC, 2 W; prijungimas 10–E. |
| Radijo imtuvas | CAME AF43S ir TOP-432EE, fiksuoto kodo 433,92 MHz pavyzdys; patikrinkite kodo suderinamumą su plokštės nustatymais. |
| Krumpliastiebis | Krumpliastiebiai, šiam modeliui – 4 modulis. |
| Valdymas | Jungikliai, mygtukai ir skaitytuvai; bepotencialiai NO valdymo signalai ir NC STOP pagal plokštę. |
BKV15AGS montavimas
Prieš montuodami patikrinkite, ar vartai lengvai ir tolygiai juda rankiniu būdu per visą eigą. Vartai ir jų kreipiančioji turi būti stabilūs, horizontalūs, vartams neturi kilti pavojus iššokti iš kreipiančiosios. Patikrinkite, ar atidarytoje ir uždarytoje padėtyse įrengti tvirti mechaniniai ribotuvai, ir apsaugokite vietas, kuriose galima prispausti, įstrigti ar įtraukti krumpliastiebiu. Pavarą pritvirtinkite prie tvirto pagrindo, apsaugoto nuo tiesioginės vandens srovės. Jei vartų dalyje yra pėsčiųjų varteliai, judėjimas gali būti leidžiamas tik saugiai juos užfiksavus.
Pamatai ir tvirtinimo plokštė

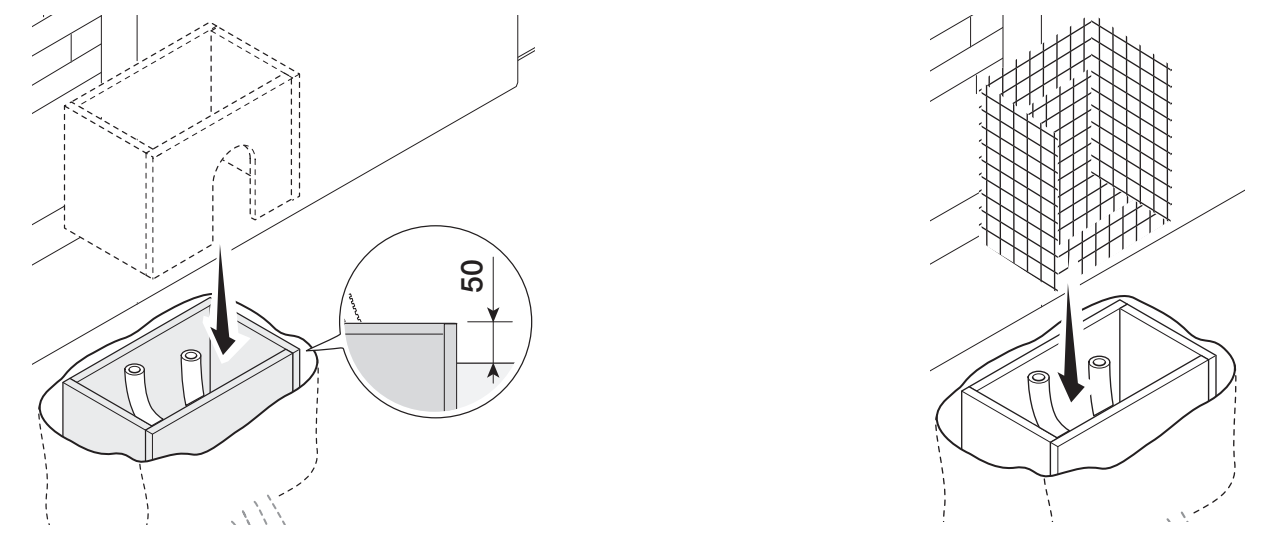

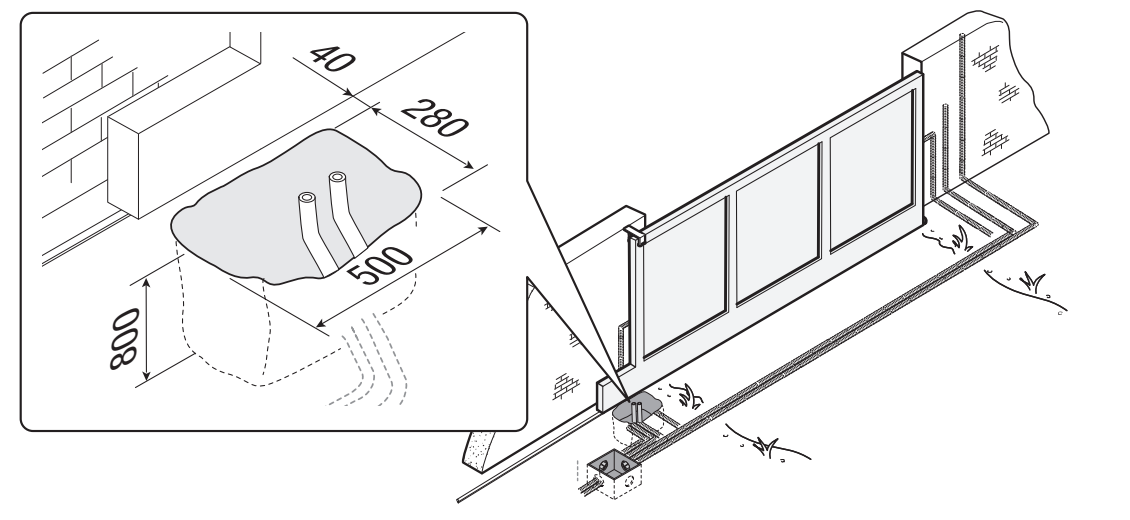

Gamintojo pavyzdyje nurodyta iškasa 500 × 280 mm, 800 mm gylio, ir Ø 40 mm apsauginiai vamzdžiai. Pamatų matmenis pritaikykite prie grunto ir konkrečių vartų; tai montavimo pavyzdys, o ne universalus pamatų projektas. Klojiniai išsikiša 50 mm virš žemės paviršiaus ir juose yra plieninė armatūra.

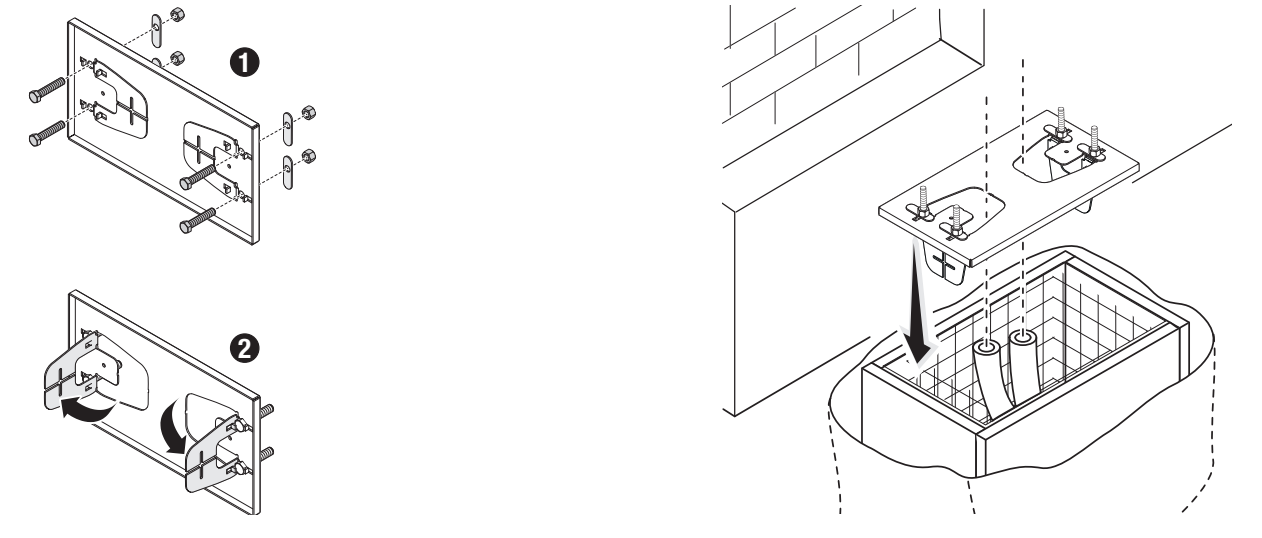

Į plokštę įstatykite komplekte esančius M12 varžtus ir užfiksuokite veržlėmis. Sulenkite iš anksto suformuotus tvirtinimo laikiklius ir įdėkite plokštę į armatūrą. Apsauginiai vamzdžiai turi eiti per plokštės angas. Tiksliai išlyginkite plokštę; srieginės dalys turi likti virš betono. Padėtis krumpliastiebio atžvilgiu nustatoma pagal matmenis 76 ir 96 mm, pažymėtus pjūvio brėžinyje. Leiskite betonui kietėti bent 24 valandas..

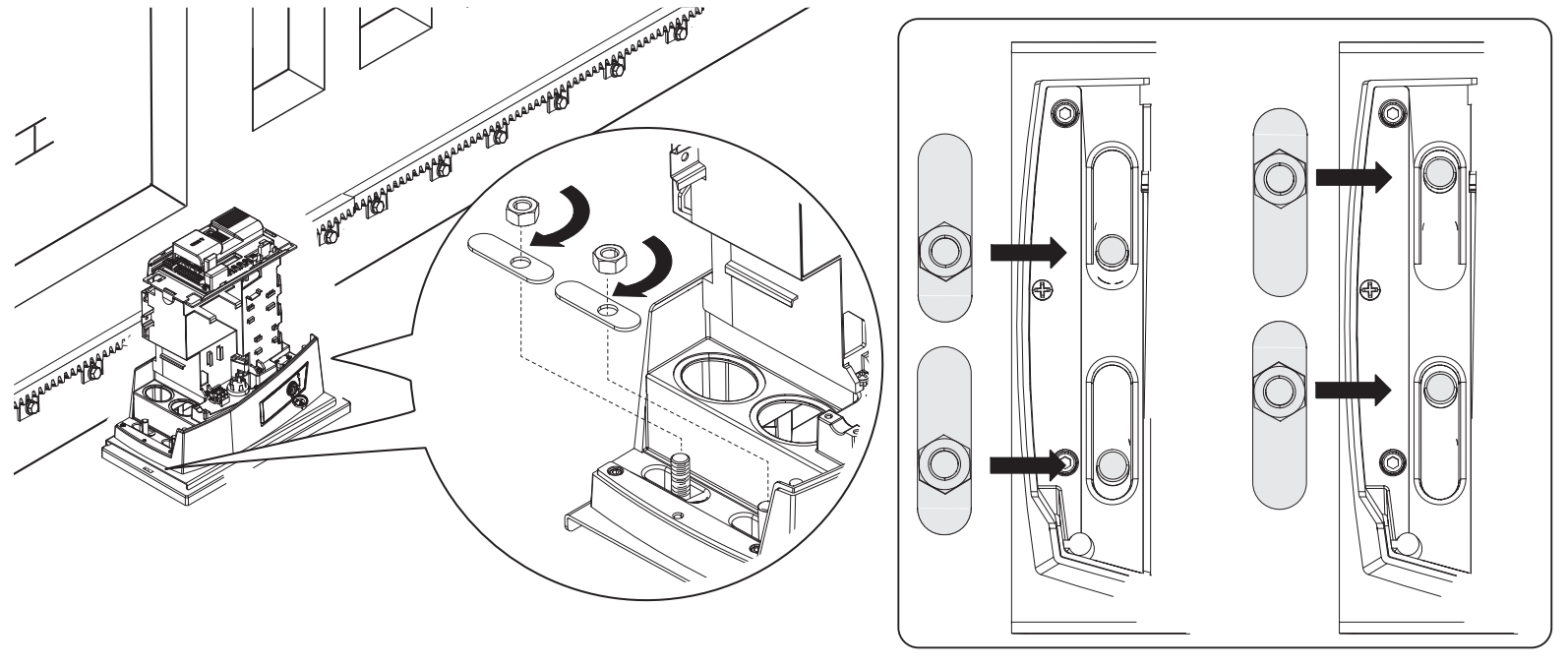

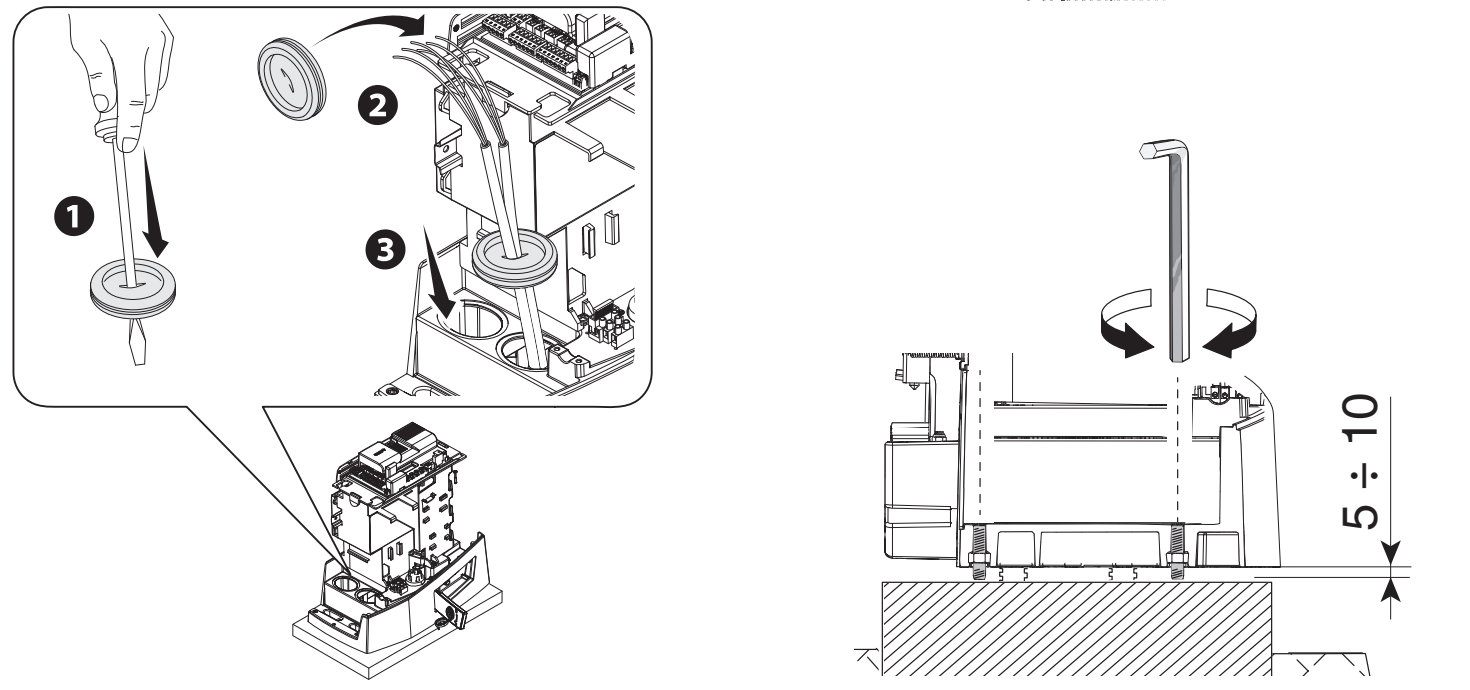

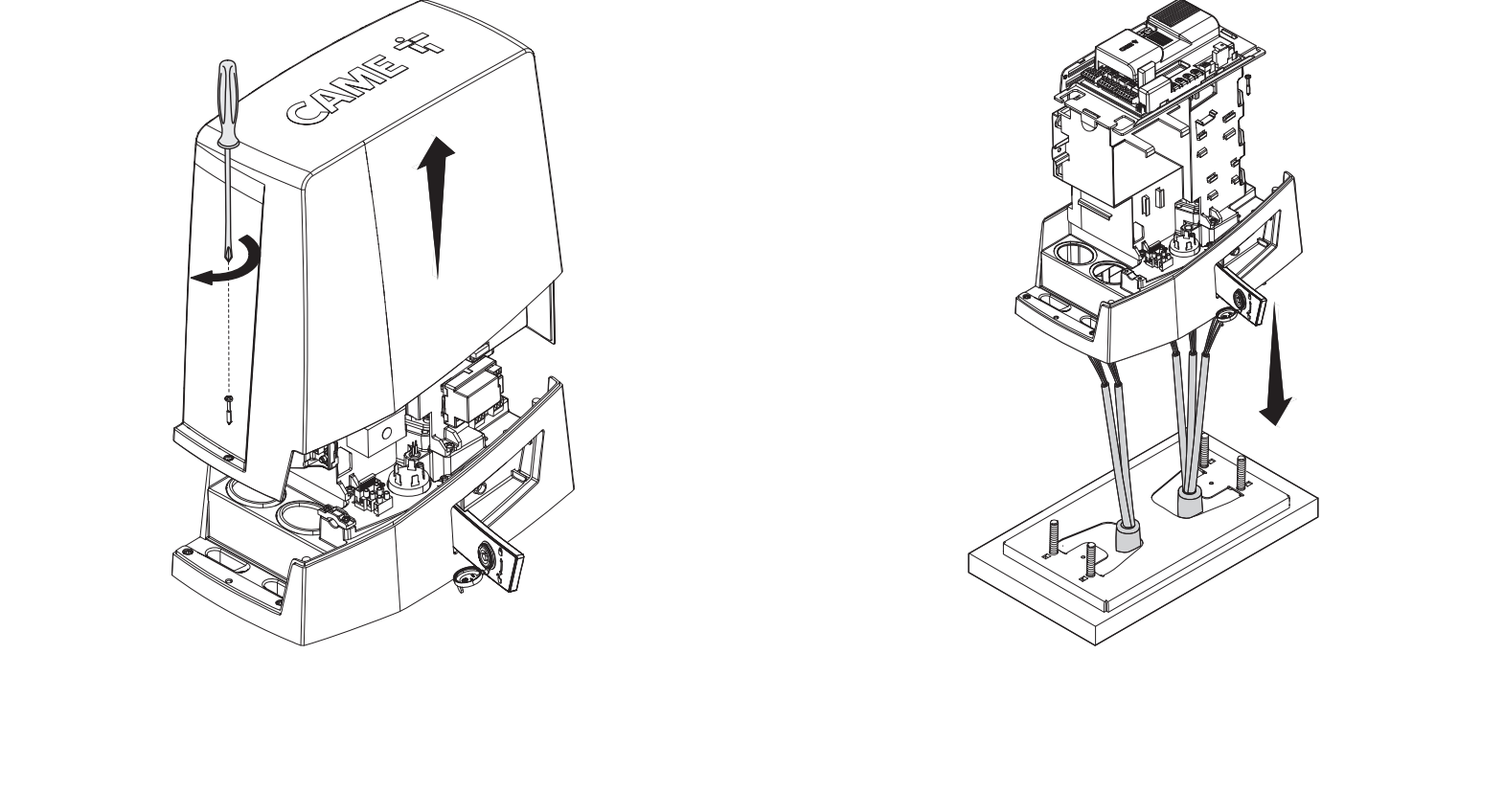

Pavaros montavimas ir aukščio reguliavimas

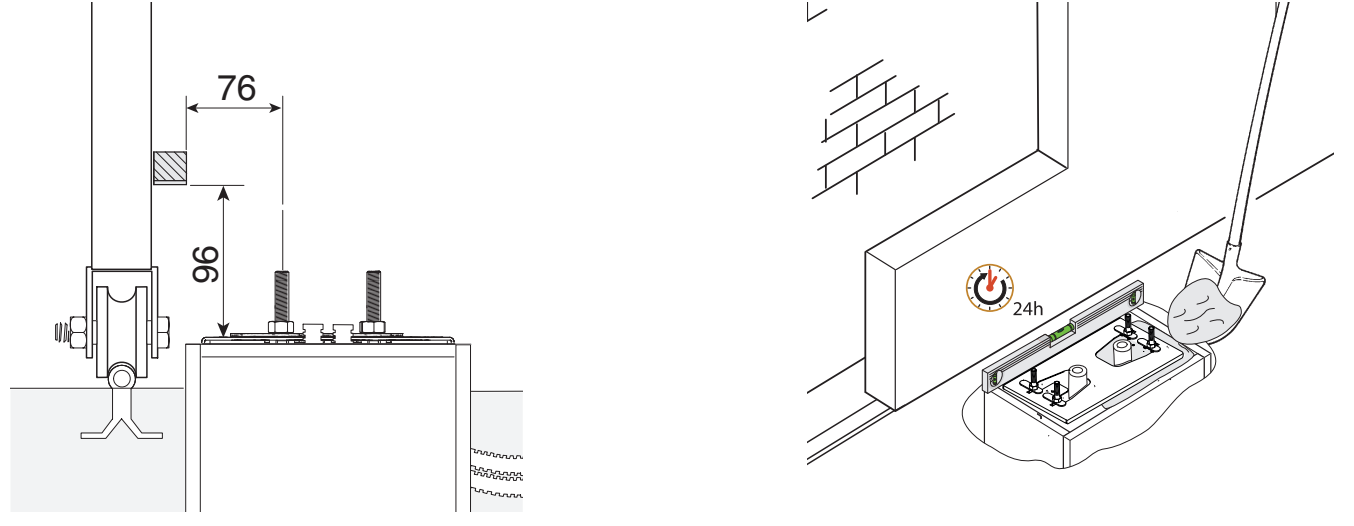

Nuėmę klojinius, užpilkite gruntą aplink pamatus. Nuimkite inkarų veržles ir ištraukite kabelius maždaug 600 mm virš plokštės. Nuimkite dangtį ir uždėkite pavarą; kabeliai vedami per jos apačią ir sandarias įvores. Srieginėmis kojelėmis pakelkite pavarą 5–10 mm, kad liktų atsarga krumpliastiebio ir krumpliaračio sukibimui reguliuoti.
Krumpliastiebis ir 1–2 mm tarpas

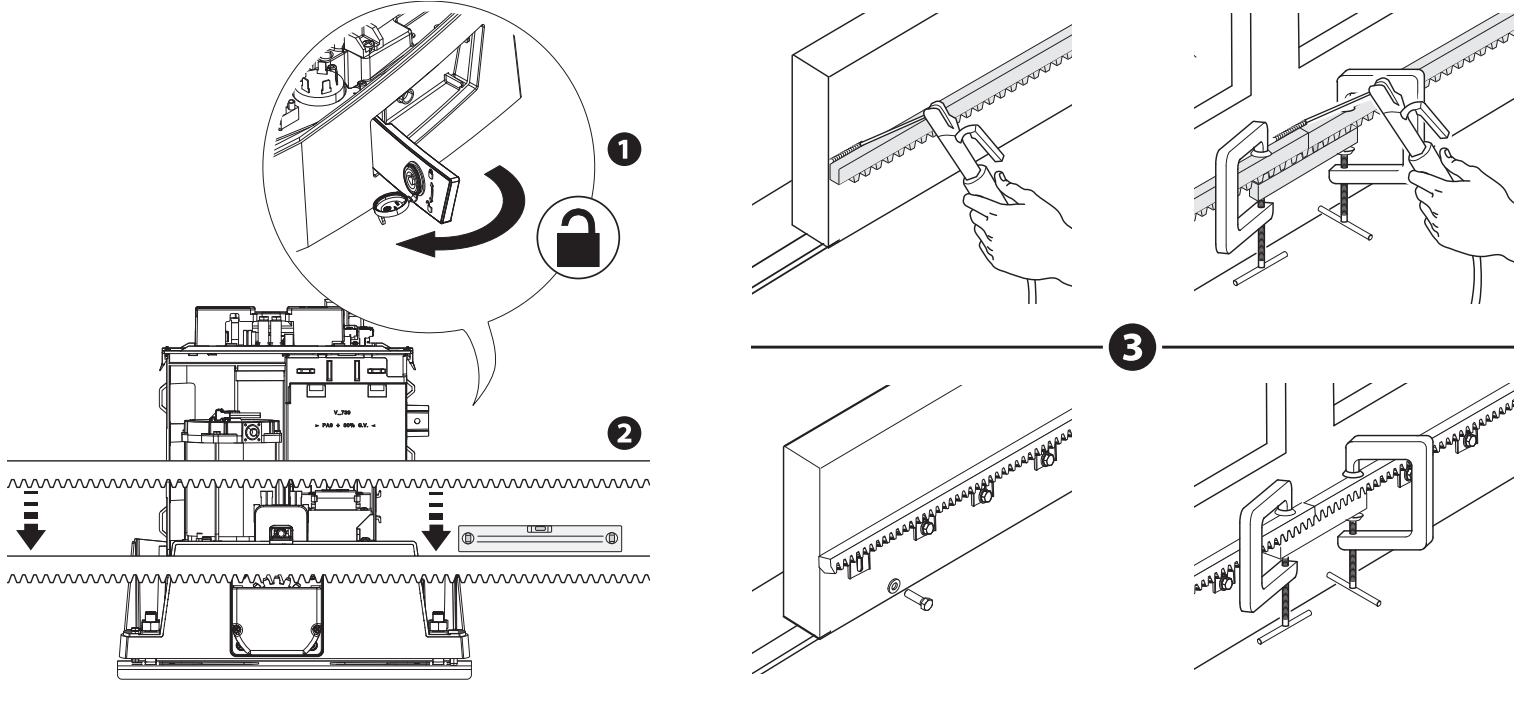

Atblokuokite pavarą ir pritvirtinkite 4 modulio krumpliastiebį, ranka judindami vartus. Sujungdami dalis, po jungtimi naudokite pagalbinę krumpliastiebio dalį ir du spaustukus, kad dantys tolygiai sutaptų. Pritvirtinę sureguliuokite aukštį kojelėmis, o horizontalią padėtį – pailgomis angomis.

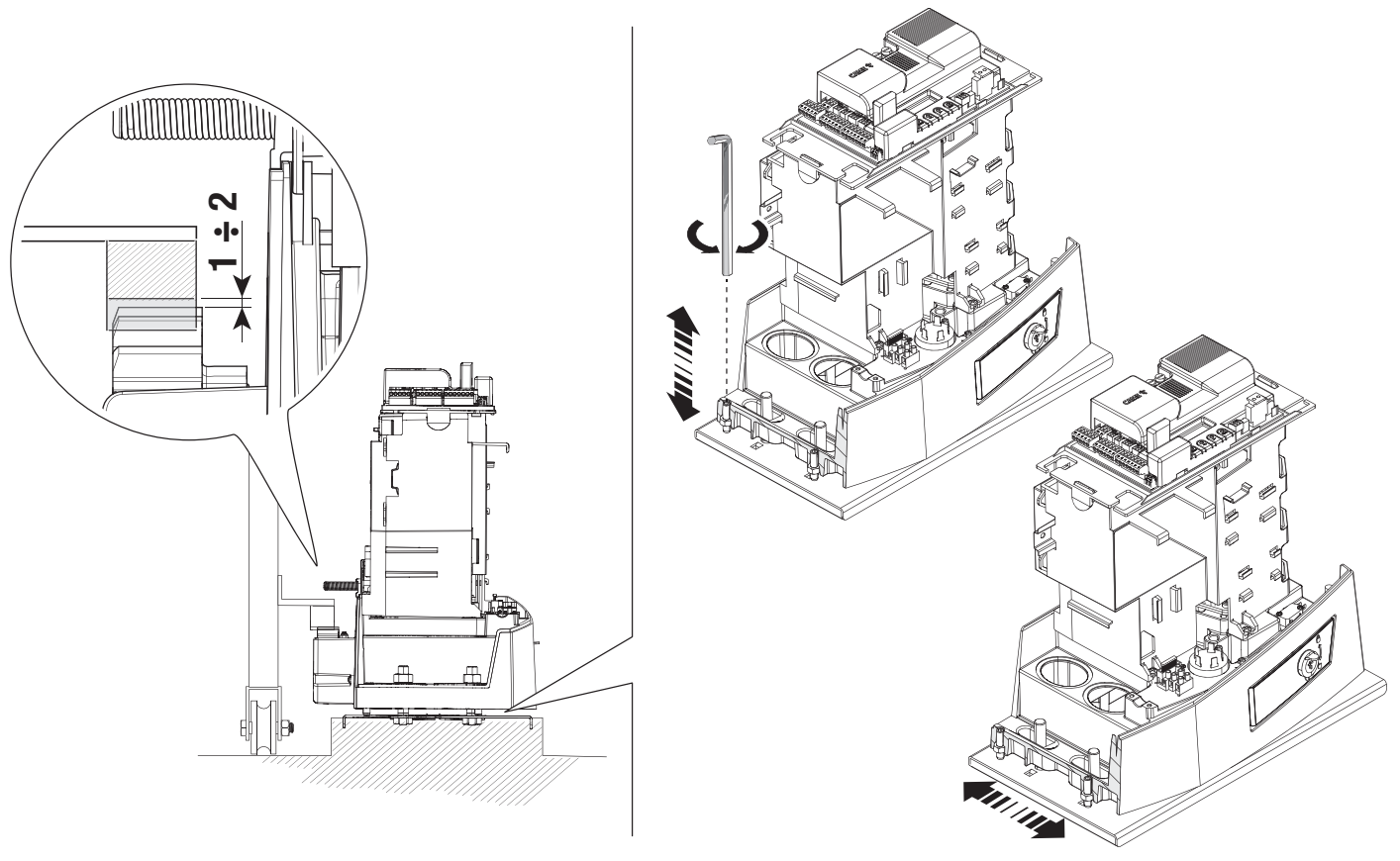

Tarp krumpliaračio ir krumpliastiebio palikite 1–2 mm tarpą. Vartų svoris neturi tekti pavarai. Ranka pervažiuokite visą eigą ir tik sureguliavę pritvirtinkite pavarą prie plokštės poveržlėmis bei veržlėmis.
AGS mechaniniai galiniai jungikliai

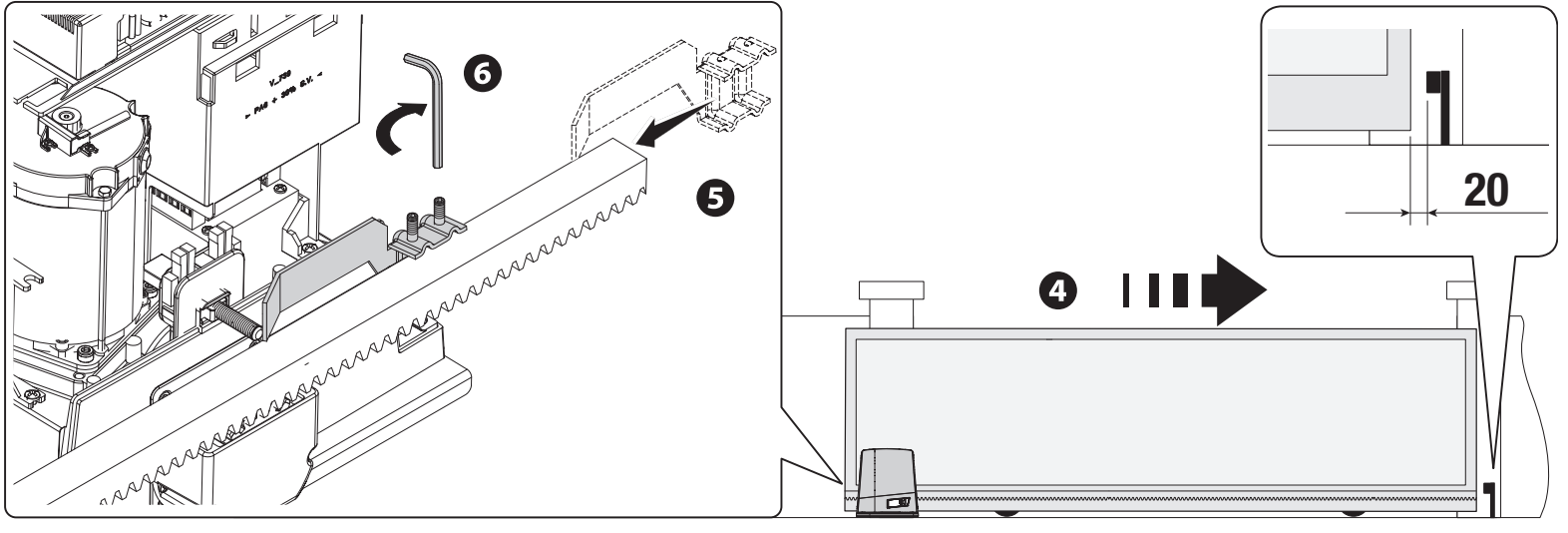

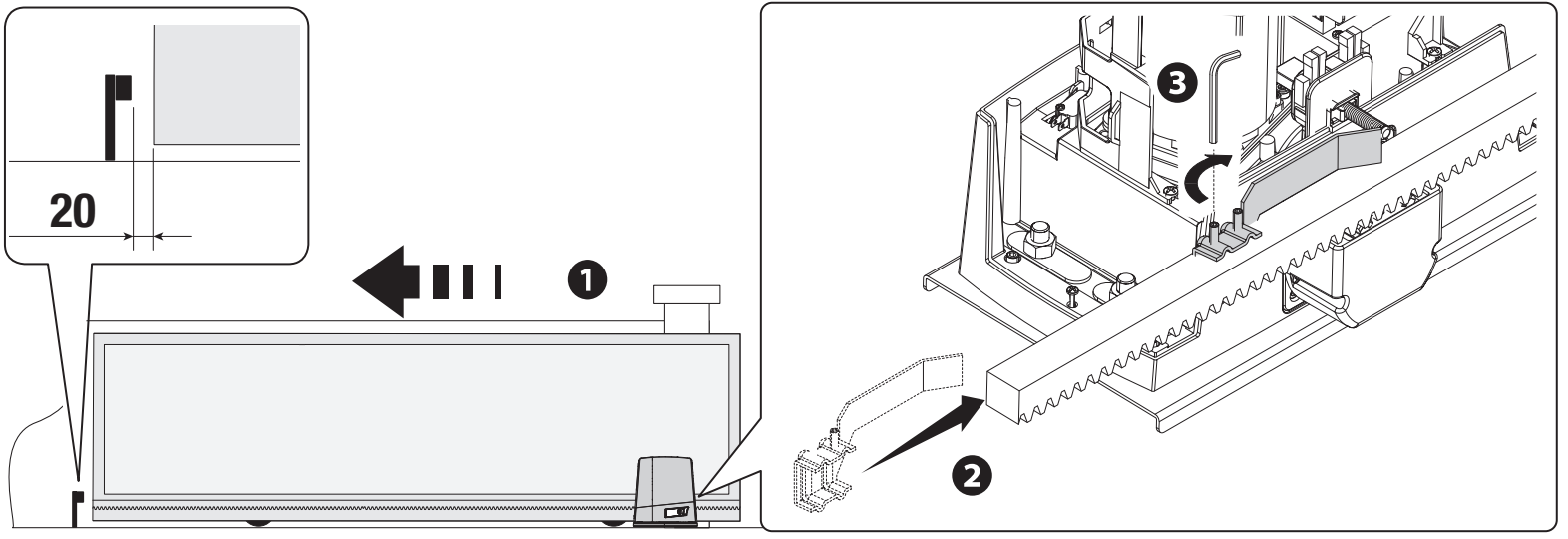

Atidarykite vartus rankiniu būdu. Atidarymo ribotuvo suveikimo elementą uždėkite ant krumpliastiebio taip, kad jo nuožulna perjungtų spyruoklinį mikrojungiklį, ir pritvirtinkite komplekte esančiais varžtais. Tą patį pakartokite uždarymo padėtyje. Pavaizduotoje sąrankoje paliekama maždaug 20 mm iki mechaninio atramos ribotuvo; patikrinkite, kiek vartai dar juda sustojus pavarai, esant tikrajai apkrovai. Mechaninis vartų atramos ribotuvas ir pavaros suveikimo ribotuvas atlieka skirtingas funkcijas.
Kabelių instaliacija
| Grandinė | Skerspjūvis / sąlyga |
|---|---|
| 230 V AC elektros tinklas | 3G × 1,5 mm² iki 20 m; 3G × 2,5 mm², kai ilgis 20–30 m. |
| 24 V švyturėlis | 2 × 1 mm² nurodytiems kabelių ilgiams iki 30 m. |
| Fotoelementai | TX 2 × 0,5 mm²; RX 4 × 0,5 mm² pagal visą schemą. |
| Valdymo įtaisai | Gyslų skaičius pagal įtaisą; nurodytiems kabelių ilgiams – 0,5 mm² skerspjūvis. |
| Antena | RG58, ne ilgesnis kaip 5 m. |
| RSE / CRP | UTP CAT 5, ne ilgesnis kaip 1 000 m, atsižvelgiant į nuosekliosios sistemos sąlygas. |
Jei kabelis ilgesnis arba yra daugiau vartotojų, skerspjūvį reikia apskaičiuoti pagal srovę ir įtampos kritimą. Maitinimo tinklo kabelį tieskite per atskirą įvadą, atskirai nuo žemos įtampos grandinių. Kabeliai neturi liestis su įkaistančiomis dalimis ir turi būti apsaugoti nuo mechaninių pažeidimų.
Avarinis atrakinimas ir pakartotinis užrakinimas
Pirmiausia atjunkite maitinimą ir apsaugokite vartų varčią nuo nekontroliuojamo judėjimo. Neatrakinkite pažeistų arba nesubalansuotų vartų, prieš tai jų neįtvirtinę.

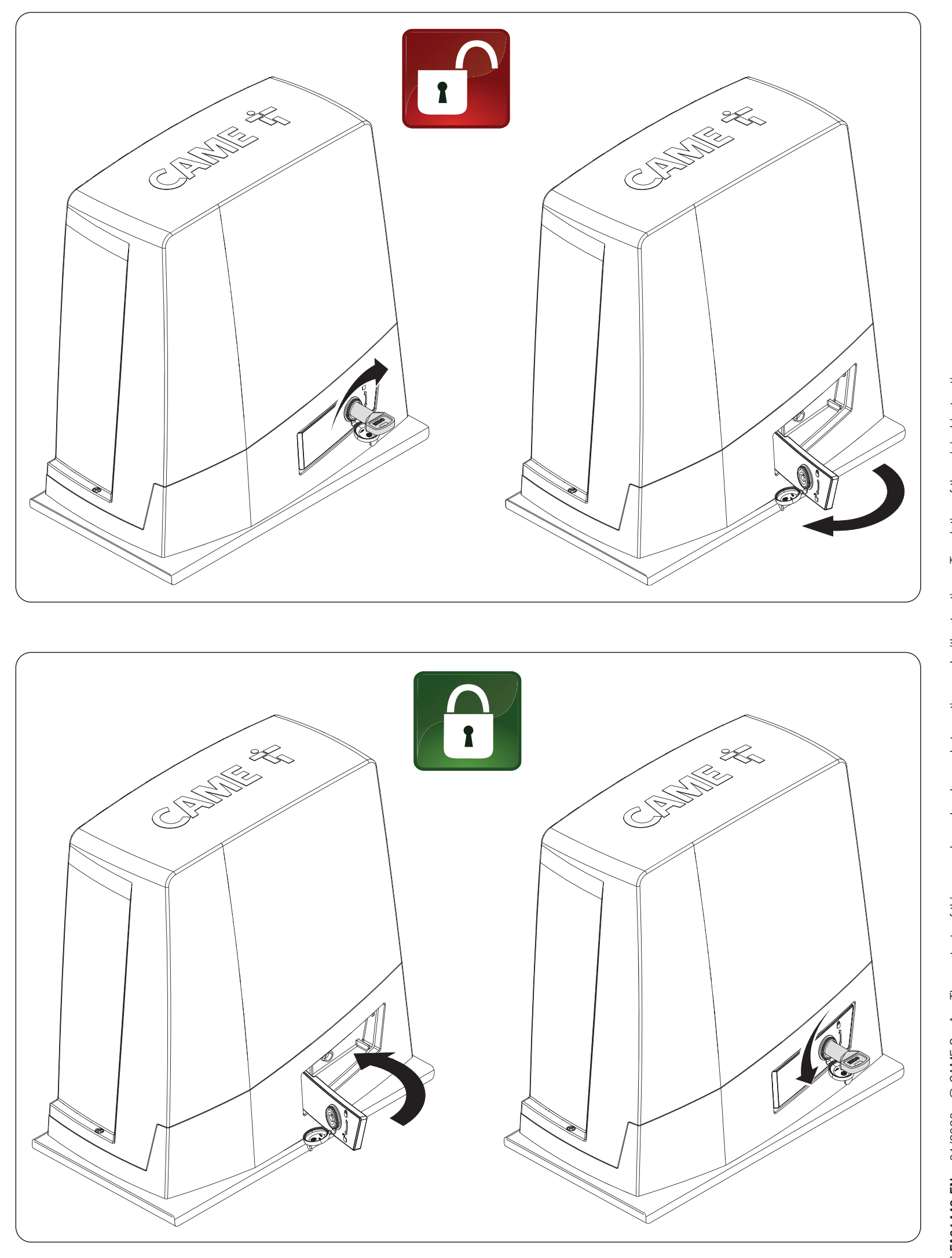

- Įkiškite raktą į spyną ir pasukite, kaip parodyta viršutinėje paveikslėlių poroje.
- Atlenkite atrakinimo svirtį nuo korpuso į išorę, kaip nurodyta rodykle.
- Vartus stumkite rankomis, kontroliuojamai ir įsitikinę, kad judėjimo kelyje nėra žmonių.
- Norėdami užrakinti, grąžinkite svirtį į pradinę padėtį ir užrakinkite mechanizmą, kaip parodyta apatinėje paveikslėlių poroje.
- Prieš duodami pavarai komandą, patikrinkite, ar mechanizmas vėl užrakintas.

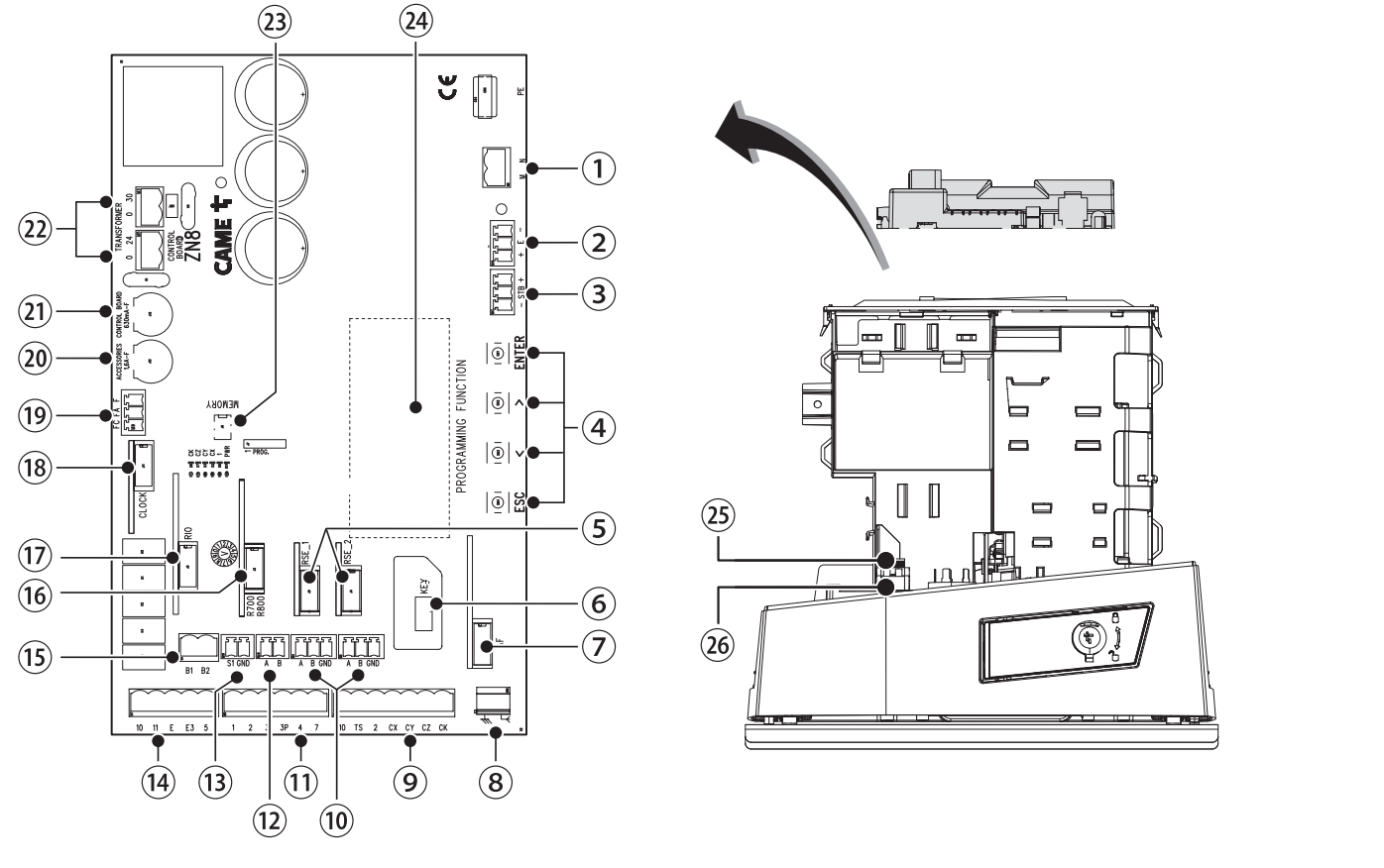

Orientacija ZBKN plokštėje
Toliau pateiktame paveikslėlyje plokštė orientuota taip: didieji kondensatoriai viršuje, ilgi gnybtų blokai apačioje, programavimo mygtukai dešinėje. Grafinis ekranas ir mygtukai ESC / rodyklės / ENTER naudojami nustatymams, diagnostikai ir naudotojų valdymui. Korteles įdėkite arba išimkite tik atjungę elektros tinklą ir, jei yra, baterijas.
| Paveikslėlio numeris | Elementas |
|---|---|
| 1 / 2 / 3 | Variklis / enkoderis / RGP1 arba LBB. |
| 4 / 5 / 6 / 7 | Programavimo mygtukai / RSE / CAME KEY / AF. |
| 8 / 9 / 10 / 11 | Antena / saugos įtaisai / nuoseklusis ryšys / valdymo komandos laidu. |
| 12 / 13 / 14 / 15 | Klaviatūra / atsakiklis / šviestuvai / B1–B2. |
| 16 / 17 / 18 / 19 | R700 arba R800 / RIOCN8WS / laikmačio kortelė / galiniai jungikliai. |
| 20 / 21 / 22 / 23 / 24 | Priedų saugiklis / plokštės saugiklis / transformatorius / Memory Roll / ekranas. |
| 25 / 26 | Tinklo saugiklis / pavaros maitinimo įvadas. |
BKV15AGS maitinimas ir gnybtai
| Grandinė / gnybtai | Įtampa, poliškumas ir ribinė vertė |
|---|---|

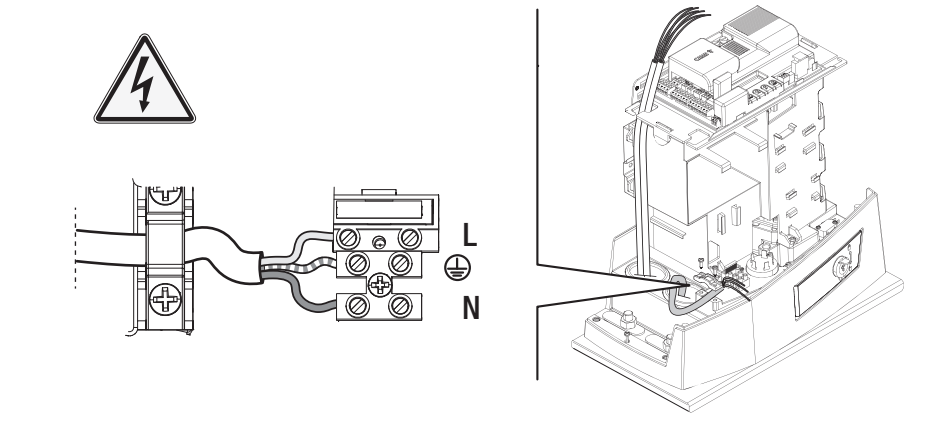

| L / N / PE | Elektros tinklas 230 V AC, 50/60 Hz. L – fazė, N – nulinis laidininkas, PE – apsauginis laidininkas. AC neturi pliuso ir minuso polių. |
| Variklis / vidinis plokštės maitinimas | Variklis 36 V DC, plokštė – pagal techninių duomenų lentelę 26 V DC. Tai tinkamai sukomplektuotos sistemos vidinės grandinės, o ne priedams skirtas išėjimas. Palikite numatytą jų jungimo schemą; nejunkite prie jų elektros tinklo ar išorinio maitinimo šaltinio spėliodami. |

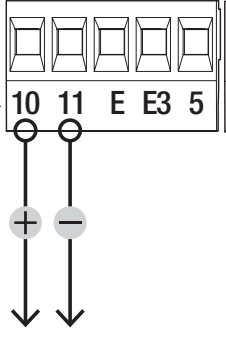

| 10 / 11 | Priedai 24 V AC/DC, iš viso ne daugiau kaip 20 W; paprastai 24 V AC. Naudojant DC 10 = pliusas (+), 11 = minusas (−); naudojant AC nuolatinės srovės poliškumo nėra. |
| 10 / E | Švyturėlis 24 V AC/DC, maks. 3 W. Naudojant DC, 10 yra teigiamas bendrasis polius, o E – perjungiamas išvadas. |
| 10 / E3 | Papildomas apšvietimas 24 V AC/DC, maks. 12 W; režimas nustatomas Manage lights → Light E3. Naudojant DC, 10 yra teigiamas bendrasis polius, o E3 – perjungiamas išvadas. |
| 10 / 5 | Būsenos signalizacija 24 V AC/DC, maks. 3 W. Naudojant DC, 10 yra teigiamas bendrasis polius, o 5 – perjungiamas išvadas. |
| B1 / B2 | Atskiras valdomas kontaktas, veikiantis monostabiliuoju arba bistabiliuoju režimu. Jis netiekia maitinimo priedams per 10/11; apkrovos jungimą ir leistinas vertes patikrinkite konkrečios plokštės dokumentacijoje. |
| 10 / TS / 2 | Fotoelementų maitinimo ir testavimo grandinė bei bendrasis gnybtas pagal konkrečią schemą; TS nėra universalus nuolatinis minuso išėjimas. |
Komandos, STOP, saugos įtaisai ir antena

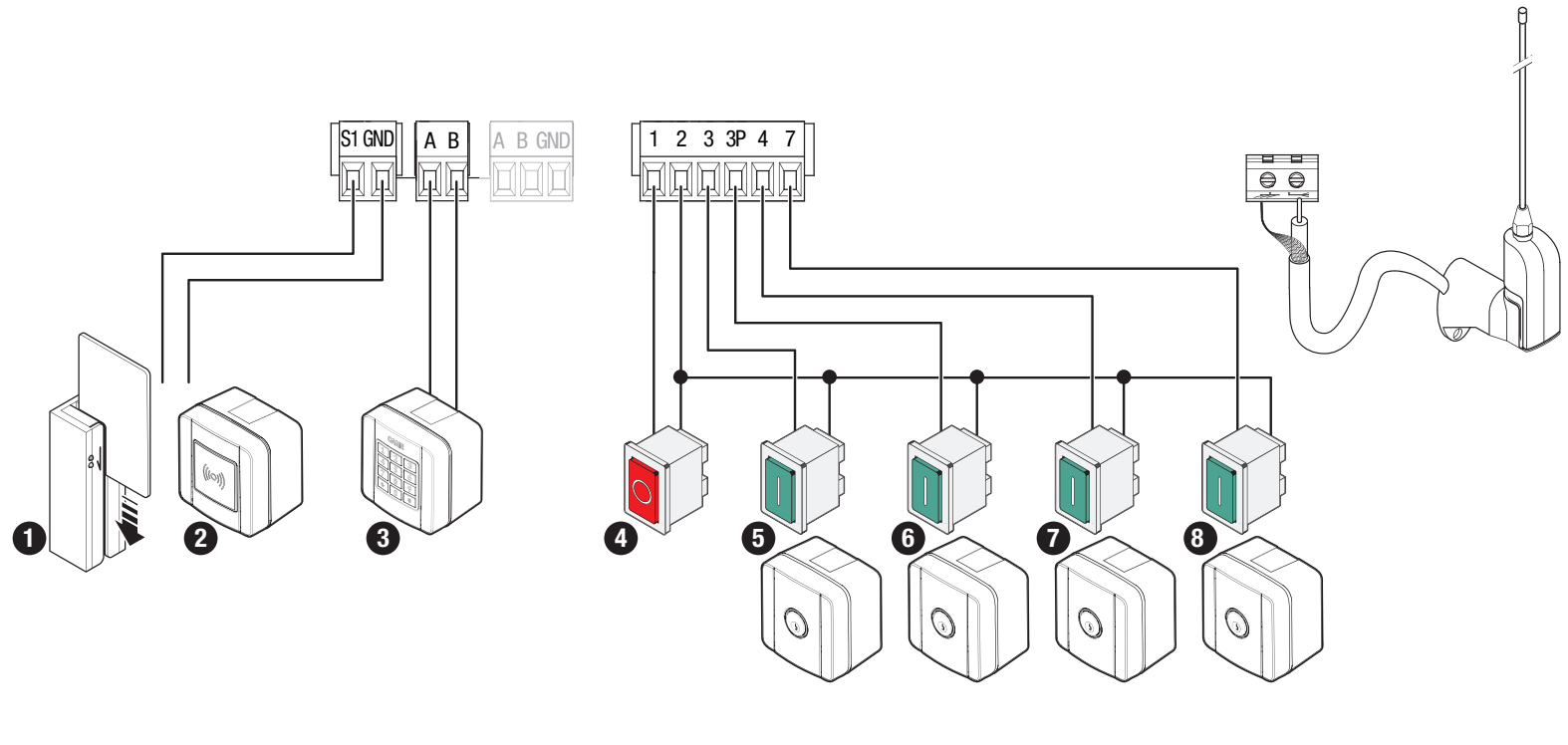

| Gnybtai | Funkcija / kontaktas |
|---|---|
| 1–2 | NC STOP. Sustabdo vartus ir išjungia automatinį uždarymą; norint vėl judėti, reikia duoti naują komandą. Jei STOP kontaktas nenaudojamas, išjunkite funkciją „Total stop“. |
| 2–3 | NO komanda atidaryti בלבד. |
| 2–3P | NO dalinio atidarymo komanda. |
| 2–4 | NO komanda tik uždaryti. |
| 2–7 | NO žingsninė arba nuoseklioji komanda pagal „Command 2-7“. |
| 2–CX / CY / CZ / CK | Keturi atskirai konfigūruojami saugos įėjimai. Nenaudojamą išjungti, naudojamą nustatyti pagal apsaugos tipą. |
| S1 / GND | Atsakiklis arba skaitytuvas su atitinkama R700 kortele. |
| A / B skaitytuvuose | Kodinė klaviatūra su R800; nepainioti su tokiomis pačiomis nuosekliosios jungties raidėmis. |
| A / B / GND prie RSE | Nuoseklusis ryšys tarp poros įrenginių arba CRP, atsižvelgiant į atitinkamą jungtį. |
| Antena / AF | RG58 centrinė gysla skirta antenos signalui, ekranas jungiamas prie pažymėto įžeminimo kontakto, kaip parodyta paveikslėlyje; įkišama radijo plokštė jungiama į AF. |
NO/NC komandos ir saugos kontaktai yra bepotencialiai, be +/− poliškumo. Priedų maitinimas ir jų išėjimo kontaktas yra atskiros grandinės. Į komandų gnybtus nejunkite 230 V.

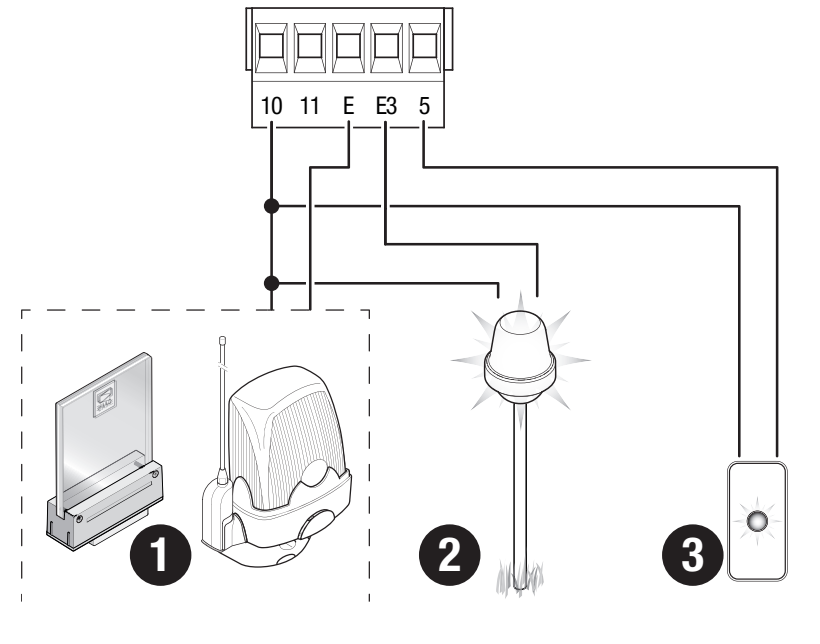

Mirksintis švyturėlis ir papildomas apšvietimas

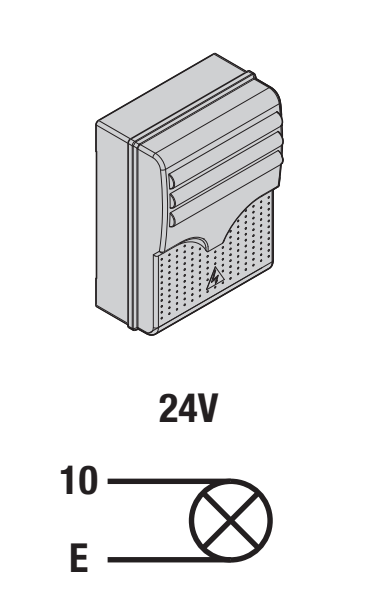

CAME KLED24 veikia nuo 24 V AC/DC ir naudoja 2 W, todėl jungiamas prie 10–E neviršijant 3 W ribos. Jo įvestis atskirai nepažymėta +/−; naudojant AC poliškumas nesvarbus, o naudojant DC plokštės 10 yra bendras teigiamas išvadas. 230 V švyturėlio versijos čia nejunkite. E3 yra atskiras šviesos išėjimas, kurio riba – 12 W; nepainiokite E ir E3.

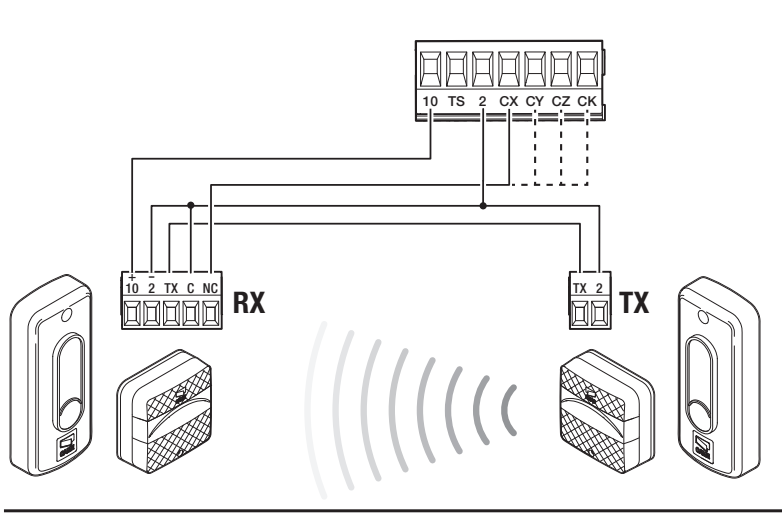

DIR10 fotoelementai ir bandymas per TS

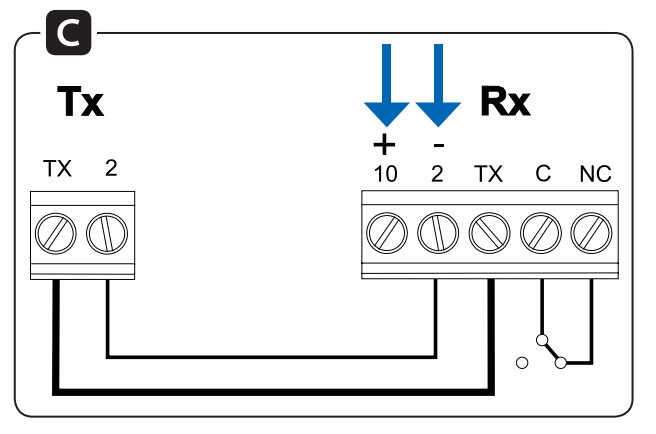

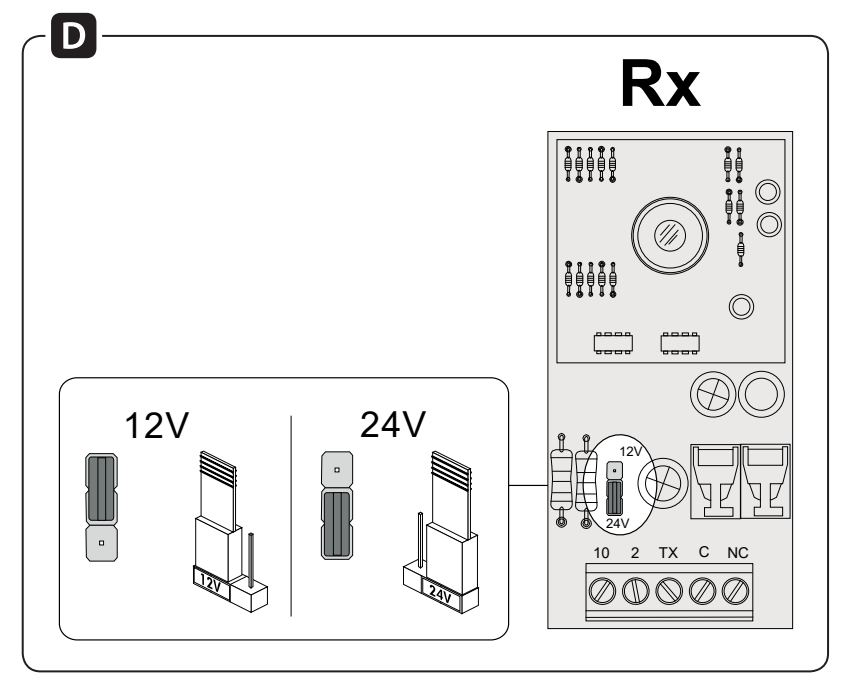

Pavyzdys skirtas CAME DIR10: TX/RX pora, veikimo nuotolis 10 m, maitinimas 12/24 V AC/DC. RX trumpiklį nustatykite į 24 V. Poros srovės sąnaudos – 60 mA, esant 24 V AC. RX turi gnybtus 10 (+), 2 (−), TX, C ir NC. TX turi gnybtus TX ir 2, pirminiame brėžinyje nėra atskirų +/− žymų. Naudojant AC, nuolatinės srovės poliškumas netaikomas.
| DIR10 gnybtas | Įprastai | Su bandymu |
|---|---|---|
| RX10 (+) | Plokštė10 | Plokštė10 |
| RX2 (−) ir RX C | Plokštė2 | Plokštė2 |
| RX TX ↔ TX TX | Sujungti tarp RX ir TX | Toks pats sujungimas |
| TX2 | Plokštė2 | PlokštėTS |
| RX NC | PlokštėCX | PlokštėCX |
C–NC kontaktas neturi poliškumo. Šioje sinchronizuotoje schemoje RX2 ir C jungiami prie plokštės 2, o ne prie 11. RX TX sujunkite su TX TX; šio sujungimo nepakeiskite tiesioginiu maitinimu iš plokštės gnybto 10. CX įvestyje nustatykite C1, kad uždarymo metu vartai vėl atsidarytų.
Saugos bandymo įjungimas

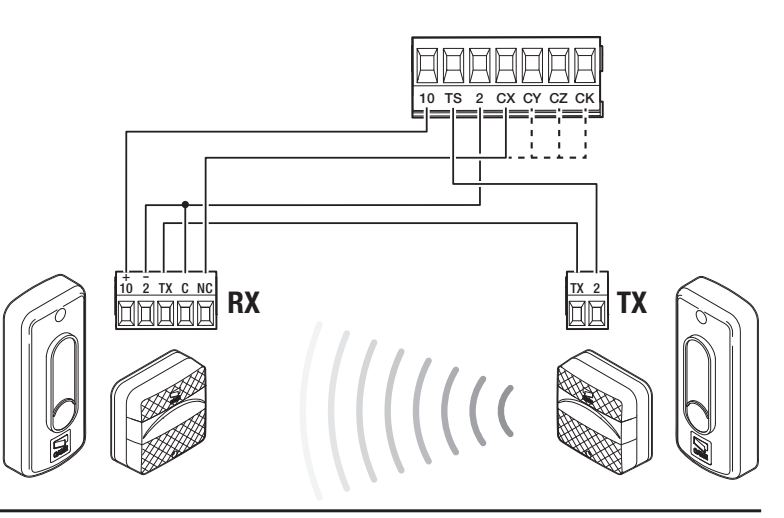

Atjungę maitinimą, perkelkite TX2 laidą į TS; RX2/C lieka prijungti prie 2, o TX jungtis tarp RX ir TX išlieka. Tada pasirinkite Configuration → Wired safety devices → Safety devices test įjunkite bandymą ir atitinkamą saugos įvestį. Jei bandymas nepavyksta, pašalinkite maitinimo, sujungimo arba konfigūracijos problemą; niekada neapeikite apsaugos visam laikui.
Saugos briaunos ir keturios įvestys
CX, CY, CZ ir CK nustatykite atskirai. NC briaunoje naudojamas C–NC kontaktas be poliškumo, pavyzdžiui, pagal DFWN schemą. Atsparinei briaunai pasirinkite atitinkamą R7/R8 režimą ir tikrąją 8K2 schemą; dviejų briaunų porai numatytas atskiras pasirinkimas ir prijungimas. Atsparinės briaunos nepainiokite su įprastu NC kontaktu.

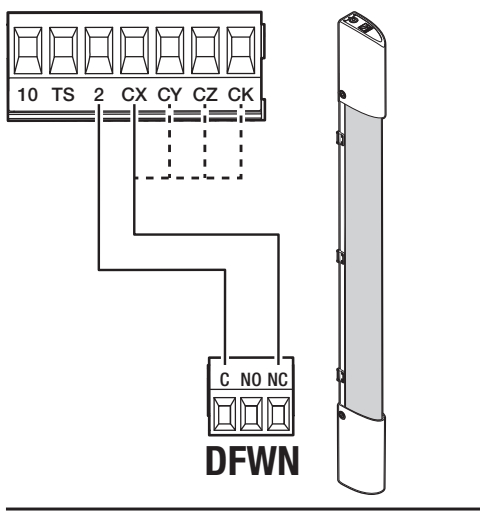

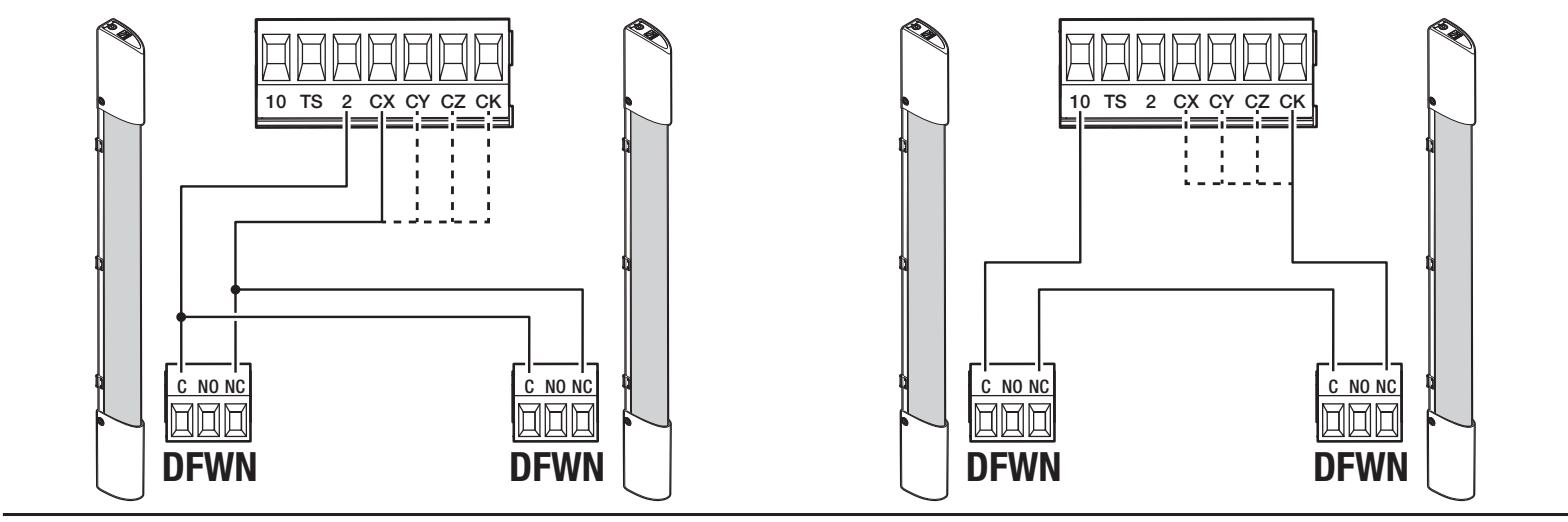

Naudojant dvi NC briaunas DFWN, kairėje schemoje abu kontaktai jungiami atskirai: abiejų briaunų C jungiamas prie plokštės 2, vienos briaunos NC – prie CX, o kitos – prie CY. Gamintojas rekomenduoja tokį prijungimą ir vadina jį lygiagrečiuoju; kiekvieną įvestį reikia sukonfigūruoti atskirai. Dešinėje NC kontaktai sujungti nuosekliai į vieną įvestį: plokštės 2 → pirmosios briaunos C, pirmosios briaunos NC → antrosios briaunos C, antrosios briaunos NC → plokštės CX. Tai DFWN kontaktų schemos, o ne 8K2 atsparinių briaunų schemos.
Pirmasis paleidimas ir judėjimo krypties patikra
- Patikrinkite mechaniką, atramas, krumpliastiebį, kabelius, atblokavimo įtaiso fiksavimą ir laisvą erdvę.
- Įjungę maitinimą, vadovaukitės grafinio ekrano vedliu. Šiai pavarai pasirinkite Motor type → BKV1500; tipo pakeitimas nekeičia fizinės keliamosios galios.
- Kryptį nustatykite Configuration → Motor settings → Opening direction. Numatytoji kryptis – į kairę.
- Funkcijoje Motor test mygtukas > uždaro, o < atidaro. Jei kryptis neteisinga, pataisykite ją meniu; laidų nekeiskite vietomis spėliodami.
- Nustatykite STOP, visas prijungtas saugos įvestis, jei reikia – bandymą, o tada atlikite eigos mokymą.
- Patikrinkite visą ciklą, dalinį atidarymą, visas apsaugas, šviesas, radijo valdymą ir veikimą dingus elektros tinklo įtampai.
Pirmasis įprastas judesys įjungus maitinimą yra atidarymas; palaukite, kol jis bus baigtas. Pastebėję neįprastą veikimą, triukšmą ar vibraciją, nedelsdami sustabdykite įrenginį ir pašalinkite priežastį.
Automatinis BKV eigos mokymas
Prieš mokymą turi būti tinkamai nustatyti mechaniniai galiniai jungikliai, tvirtos atramos, BKV1500 tipas ir judėjimo kryptis. Pavara turi būti užfiksuota, o visa judėjimo zona – laisva. Technikas turi prižiūrėti visą procedūrą; žmonės negali būti vartų judėjimo kelyje.
- Atidarykite Configuration → Motor settings → Travel calibration.
- Pasirodžius klausimui Confirm?, pasirinkite YES ir patvirtinkite ENTER.
- Leiskite užbaigti visą konkrečioje plokštėje rodomą mokymo vedlio procedūrą; neduokite kitos komandos anksčiau laiko.
- Baigę patikrinkite padėtis, lėtinimą ir visų saugos įtaisų veikimą. Jei pasirodo Calibration error, pirmiausia pašalinkite kliūtį arba mechanikos gedimą ir tik tada pakartokite mokymą.
Šios grafinės plokštės programavimas atliekamas pagal meniu punktų pavadinimus. Neperkelkite čia skaitinių A1/A3 ar kitos serijos ZN7 nustatymų.
Programavimas grafiniu ekranu

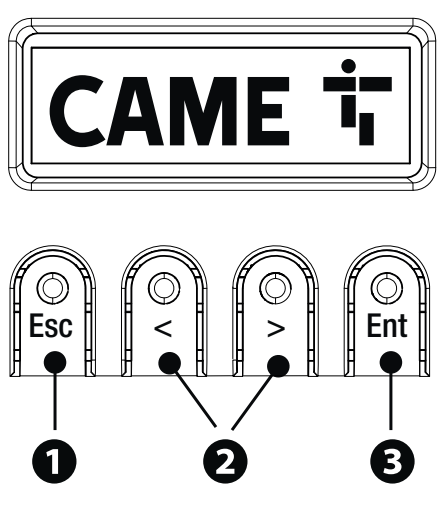

ENTER įeina į meniu ir patvirtina pasirinkimą. < ir > naršo meniu punktus ir keičia reikšmę. ESC atšaukia nepatvirtintą pakeitimą, grįžta atgal, užveria meniu arba sustabdo judėjimą. Programuokite pavarai stovint ir prieš atlikdami pakeitimus išsaugokite esamus nustatymus.
Toliau pateikiamas paaiškinimas slovakų kalba, o meniu punktų pavadinimai nurodyti anglų kalba, kad būtų lengviau juos rasti. Paryškintu šriftu pažymėtos tik aiškiai nurodytos gamyklinės reikšmės. Funkcijų prieinamumas priklauso nuo prijungtų kortelių ir plokštės versijos.
Configuration → Motor settings
| Punktas / reikšmė | Parinktys ir sąlygos |
|---|---|
| Opening direction Atidarymo kryptis. | To the left – į kairę; To the right – į dešinę. |
| Motor test Krypties patikra. | > uždaro, < atidaro; jei kryptis neteisinga, ją reikia pakeisti nustatymuose. |
| Travel calibration Eigos nustatymas. | Confirm? NO/YES; eigos nustatymo eiga. |
| Motor type Pavaros tipas. | BKV15AGS modeliui pasirinkite BKV1500; kitos parinktys BKV2000/BKV2500 nereiškia, kad šio modelio keliamoji galia padidėja. |
Configuration → Gate travel settings
Configuration → Wired safety devices
| Punktas / reikšmė | Parinktys ir sąlygos |
|---|---|
| Total stop STOP1–2: sustabdo ir išjungia automatinį uždarymą. | Deactivated / On. Aktyvinkite tik naudodami tinkamą NC kontaktą. |
| CX input / CY input / CZ input / CK input Keturi atskirai nustatomi įėjimai. | Kiekvienam Deactivated; C1/C2/C3/C4/C7/C8/C13/R7/R8 ir R7/R8 dviem briaunoms. Reikšmės pateiktos po lentele. |
| Safety devices test Fotoelementų patikra gavus atidarymo ir uždarymo komandas. | Deactivated / On; reikia prijungti per TS. |
| Obst. with motor stopped Užregistravus kliūtį, neleidžiama pradėti judėti net iš stovėjimo būsenos. | Deactivated / On. |
Configuration → RIO safety devices
Configuration → Command inputs / Functions
Konfigūracija → Laikai / Šviesų valdymas
Konfigūracija → RSE ryšys / Išorinė atmintis
| Punktas / reikšmė | Parinktys ir sąlygos |
|---|---|
| RSE1 Kortelės funkcija RSE_1 lizde. | CRP, suporuota arba išjungta. |
| CRP adresas Unikalus plokštės adresas sistemoje. | 1–254; iš anksto nenustatinėti. |
| RSE1 sparta / RSE2 sparta Kiekvieno prievado duomenų perdavimo sparta. | 1200/2400/4800/9600/14400/19200/38400/57600/115200 bps. |
| Išsaugoti duomenis Naudotojų, laikų ir konfigūracijos išsaugojimas. | Rodoma įdėjus atminties kortelę; Memory Roll. |
| Skaityti duomenis Išsaugotų duomenų įkėlimas į plokštę. | Plokštės duomenys pakeičiami išsaugota konfigūracija; įkėlus patikrinkite visą sistemą. |
Naudotojų valdymas – naudotojai
Informacija – informacija ir priežiūra
| Punktas / reikšmė | Parinktys ir sąlygos |
|---|---|
| Programinės įrangos versija Rodyti programinės įrangos ir GUI versijas. | Prieš keičiant nustatymus užsirašyti abi versijas. |
| Ciklų skaitiklis Judesio skaitikliai. | Bendras ciklų skaičius / dalinių ciklų skaičius. |
| Nustatyti techninės priežiūros priminimą Techninės priežiūros priminimas. | Išjungta arba nuo 1×100 iki 250×100 ciklų; įspėjimas mirksi 3+3 kartus. |
| Techninės priežiūros skaitiklio atstatymas Atstatyti dalinį techninės priežiūros skaitiklį. | Patvirtinti? NO/YES; atlikti tik po realiai atliktos techninės priežiūros. |
| Parametrų atstatymas Atkurti parametrus. | Išsaugomi radijo signalo dekodavimo, variklio tipo ir kalibravimo duomenys; atskirti nuo visiško atstatymo. |
| Klaidų sąrašas Paskutinės 8 klaidos. | Rodyklėmis peržiūrima istorija; patvirtinus „Delete errors“, ji ištrinama. |
Laikmačio valdymas / Komandos
Kalba / slaptažodis / F meniu
Laidinių ir RIO įėjimų reakcijos
| Reakcija | Reikšmė |
|---|---|
| C1 / P1 | Pakartotinis atidarymas uždarant – fotoelementai. |
| C2 / P2 | Pakartotinis uždarymas atidarant – fotoelementai. |
| C3 / P3 | Dalinis sustabdymas; patikrinti kartu su automatiniu veikimu. |
| C4 / P4 | Sustabdymas ir laukimas, kol bus pašalinta kliūtis. |
| C7 / P7 | Pakartotinis atidarymas uždarant – saugos briaunos. |
| C8 / P8 | Pakartotinis uždarymas atidarant – saugos briaunos. |
| C13 / P13 | Uždarant vėl atidaryti ir, pašalinus kliūtį, nedelsiant sustabdyti; reakcija taikoma ir stovintiems vartams. |
| R7 / R8 | Atitinkama reakcija 8K2 varžos saugos briaunoms; atskira parinktis vienai arba dviem briaunoms. |
| P0 | Sustabdyti ir išjungti automatiką; tęsti galima tik gavus naują komandą. |
Nuotolinio valdymo pultelių išsaugojimas ir valdymas
Pirmiau aprašytame grafiniame meniu telpa 250 naudotojų. Prie AF jungiamas tinkamo dažnio ir kodavimo imtuvas; pavyzdžiui, AF43S su TOP-432EE. Vienodas dažnis savaime nepatvirtina suderinamumo.
- Atidarykite Manage users → New user.
- Pasirinkite norimą funkciją ir patvirtinkite ENTER.
- Nusiųskite kodą pasirinktu pultelio mygtuku.
- Pakartokite šį veiksmą su kitu mygtuku arba naudotoju, užsirašykite numerį ir komandą bei išbandykite realų veikimą.
Atskiras ištrynimas – Remove user; visų ištrynimas – Remove all. Radio decoding → Rolling code arba TW Key block ištrins anksčiau išsaugotus kitokio kodavimo siųstuvus. Nenaudokite šios parinkties, jei nesate užregistravę esamų pultelių.
Parametrų nustatymas iš naujo ir visiškas atkūrimas
Information → Parameter reset atkuria gamyklinius parametrus, tačiau išsaugo Radio decoding, Motor type ir eigos kalibravimo nustatymus. Prieš patvirtindami išsaugokite konfigūraciją, o po atkūrimo patikrinkite kryptį, apsaugas, laikus ir veikimą. Visiems naudotojams ištrinti skirta atskira parinktis Manage users → Remove all. Po kiekvieno atkūrimo taip pat patikrinkite išsaugotus pultelius.
Atkūrimas pamiršus slaptažodį yra atskiras visiško nustatymo iš naujo procesas. Jis ištrina išsaugotus naudotojus, laikus ir kalibravimą. Šį veiksmą turi atlikti technikas, galintis saugiai iš naujo paruošti veikti visą sistemą.
- Atjunkite plokštės maitinimą, įskaitant visas baterijas.
- Vienu metu laikykite nuspaudę < ir > ir atkurkite maitinimą pagal techninės priežiūros procedūrą.
- Laikykite mygtukus, kol pasirodys Factory reset, pasirinkite Confirm YES ir paspauskite ENTER.
- Iš naujo nustatykite tinkamą modelį, kryptį, visas apsaugas, mokymą ir naudotojus; prieš eksploatuodami atlikite visus bandymus.
Atsarginės kopijos kūrimas ir įkėlimas naudojant Memory Roll
- Atjunkite maitinimo tinklą ir baterijas, tada įkiškite Memory Roll į pažymėtą jungtį.
- Įjungę maitinimą pasirinkite Configuration → External memory → Save data arba Read data.
- Išsaugant arba įkeliant perkeliami naudotojai, laikai ir konfigūracija. Įkeliant gali būti perrašyti esami plokštės duomenys.
- Baigę atjunkite maitinimą ir išimkite Memory Roll. Atkūrę patikrinkite, ar sutampa modelis, kryptis, visos apsaugos ir komandos.
Šie punktai rodomi prijungus atmintį. Naudokite dokumentuose nurodytą Memory Roll jungtį; nejunkite USB įrenginio į kitą jungtį vien dėl panašaus funkcijos pavadinimo.
Memory Roll tikrosios ZBKN plokštės paveikslėlyje pažymėtas numeriu 23.
Du pavaros įrenginiai MASTER–SLAVE režimu

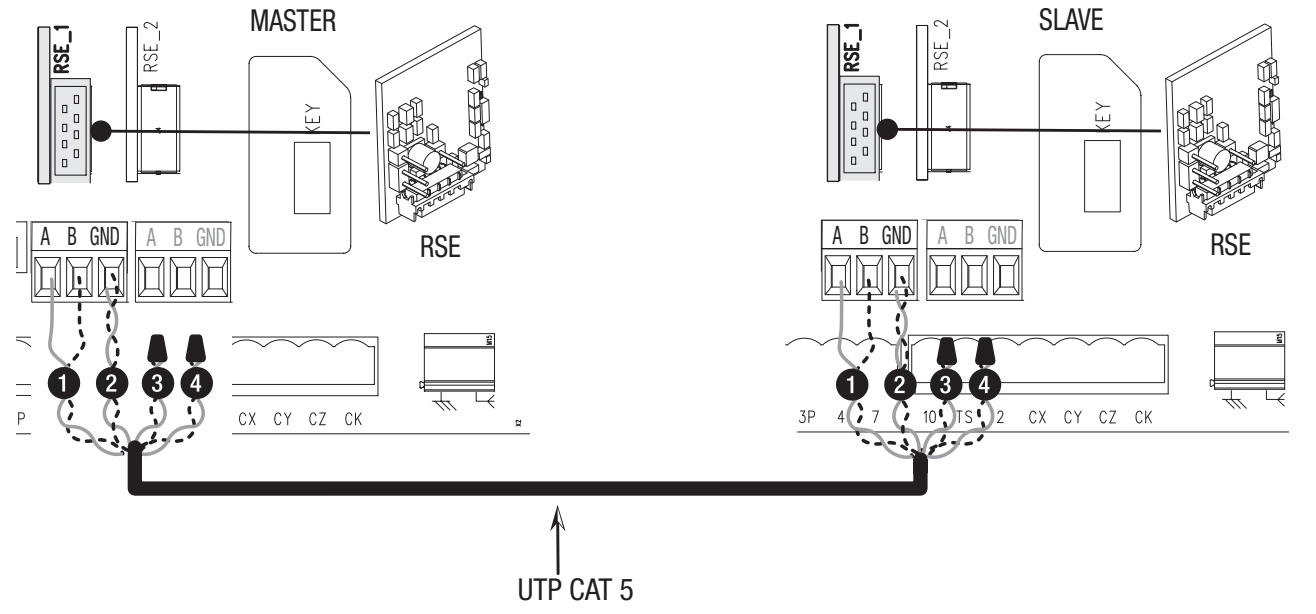

Į abiejų plokščių RSE_1 įkiškite RSE korteles ir pagal schemą UTP CAT5 kabeliu sujunkite A–A, B–B, GND–GND. Priedai ir valdymo įtaisai jungiami prie MASTER; ten taip pat išsaugomi naudotojai. MASTER įrenginyje vedlyje arba RSE1 nustatymuose pasirinkite Paired; antrasis pavaros įrenginys taps SLAVE. Daline komanda MASTER valdo pagal pradinę schemą, o bendra atidarymo komanda – abu sparnus.
Jei RSE_1 naudojamas porai, CRP naudoja RSE_2. Šioje konfigūracijoje CAME KEY prijungti negalima. Nepainiokite vienodų A/B raidžių skirtingose sąsajose.
Ekrano pranešimų diagnostika
| Pranešimas | Patikra / veiksmai |
|---|---|
| Kalibravimo klaida | Mokymą nutraukė kliūtis; pašalinkite jos priežastį ir patikrinkite mechaniką. |
| Enkoderis neveikia | Enkoderis atjungtas arba pažeistas; atjungę maitinimą patikrinkite jo konkrečią jungtį ir laidus. |
| Techninės patikros klaida | Kliūtis fotoelementų kelyje, netinkamas prijungimas ar konfigūracija arba sugedęs fotoelementas; patikrinkite TS bandymą. |
| Vartų užraktas atidarytas | Pavara atblokuota; patikrinkite, ar svirtis užfiksuota. |
| Didžiausias uždarant / atidarant aptiktų kliūčių skaičius | Viršytas iš eilės aptiktų kliūčių skaičius; pašalinkite pasipriešinimą arba apsaugos suveikimo priežastį. |
| Ryšio klaida | Netinkamai nustatytas RSE prievadas; patikrinkite sujungimą ir režimą. |
| Nesuderinamas nuotolinio valdymo pultelis | Netinkamas siųstuvas, kodavimas arba TWIN KEY BLOCK. |
| SLAVE vartų pavara atblokuota | SLAVE pavara atblokuota. |
| Nėra ryšio su RIO sistema | RIO modulio nėra jungtyje arba jis sugedęs. |
| RIO sistema nesukonfigūruota | Belaidė sistema arba jos įrenginiai nesukonfigūruoti. |
Information → Errors list saugomi paskutiniai 8 klaidų pranešimai. Prieš juos ištrindami užsirašykite būseną ir FW/GUI. Jei vartai nejuda, patikrinkite maitinimo tinklą, saugiklius, atblokavimą, STOP, apsaugas ir nuolat aktyvų valdymo signalą. Jei vartai atsidaro, bet neužsidaro, patikrinkite fotoelementus ir atitinkamo įėjimo nustatymą. Neapeikite apsaugos nuolatiniu trumpikliu.
230 V BKV15AGS saugikliai
| Grandinė | Greito veikimo saugiklis |
|---|---|
| Maitinimo tinklas | 2 A F |
| Valdymo plokštė | 630 mA F |
| Priedai | 1,6 A F |
Saugiklius tikrinkite atjungę nuo elektros tinklo ir išėmę baterijas. Keiskite juos tik tokio paties tipo ir vardinės vertės saugikliais, o pirmiausia pašalinkite trumpojo jungimo arba perkrovos priežastį.
Priežiūra ir aptarnavimas
Kas 10 000 ciklų ir ne rečiau kaip kas 6 mėnesius patikrinkite, ar varžtai ir veržlės priveržti, ar nesusidėvėjusios ir tinkamai veikia judančiosios dalys, sutepkite atitinkamas mechanines vietas, patikrinkite įspėjamuosius ir saugos įtaisus, rankinį atblokavimą, kabelius, kreipiamąją ir krumpliastiebį. Prieš atlikdami darbus atjunkite maitinimą ir baterijas. Po ilgesnės prastovos, atkūrus elektros tiekimą, patikrinkite visą veikimą.
Gamintojas nurodo, kad BKV15 MCBF yra 250 000 ciklų, kai vartų ilgis 20 m, o svoris – 1 500 kg; vėjuotoje vietovėje nurodytas ciklų skaičius sumažėja 15 %. Tai orientacinis gedimų dažnio rodiklis, o ne priežiūros intervalas ar kiekvienų vartų eksploatavimo trukmės garantija. Priežiūros priminimą nustatykite meniu Information → Set up maintenance, o iš naujo nustatykite tik atlikę priežiūrą.
Atlikę nustatymus, uždėkite plokštės apsaugą ir dangtį bei priveržkite visas tvirtinimo detales. Patikrinkite visų vartų jėgas ir saugos funkcijas, parodykite naudotojui, kaip rankiniu būdu atblokuoti vartus, ir perduokite visos sistemos instrukcijas. Nebenaudojamą elektroniką ir baterijas pristatykite į tam skirtą surinkimo punktą.
CAME BKV15AGS techninės charakteristikos
| Parametras | Aprašytos versijos vertė |
|---|---|
| Modelis / kodas | BKV15AGS / 801MS-0300 |
| Maksimalus vartų varčios svoris / ilgis | 1 500 kg / 20 m |
| Maitinimas iš elektros tinklo | 230 V AC, 50/60 Hz |
| Variklis / vidinis plokštės maitinimas | 36 V DC / 26 V DC |
| Galia | 200 W |
| Jėga / didžiausia jėga | 800 N / 1 200 N |
| Didžiausias greitis | 12 m/min |
| Apsaugos klasė | IP54 |
| Darbinė temperatūra | −20 iki +55 °C |
| Veikimo režimas | Nepertraukiamas veikimas; fiksuotas ciklų per valandą skaičius nenurodytas. |
| Darbo laikas | 180 s |
| Budėjimo režimo sąnaudos | 14 W; su RGP1 moduliu – 0,8 W |
| Transformatoriaus šiluminė apsauga | 120 °C |
| Izoliacijos klasė / perdavimo skaičius | I / 40 |
| Pavaros svoris | 20 kg |
| Spalva | Pilka RAL 7024 |
| Krumpliaratis / galiniai jungikliai | 4 modulis / mechaniniai |

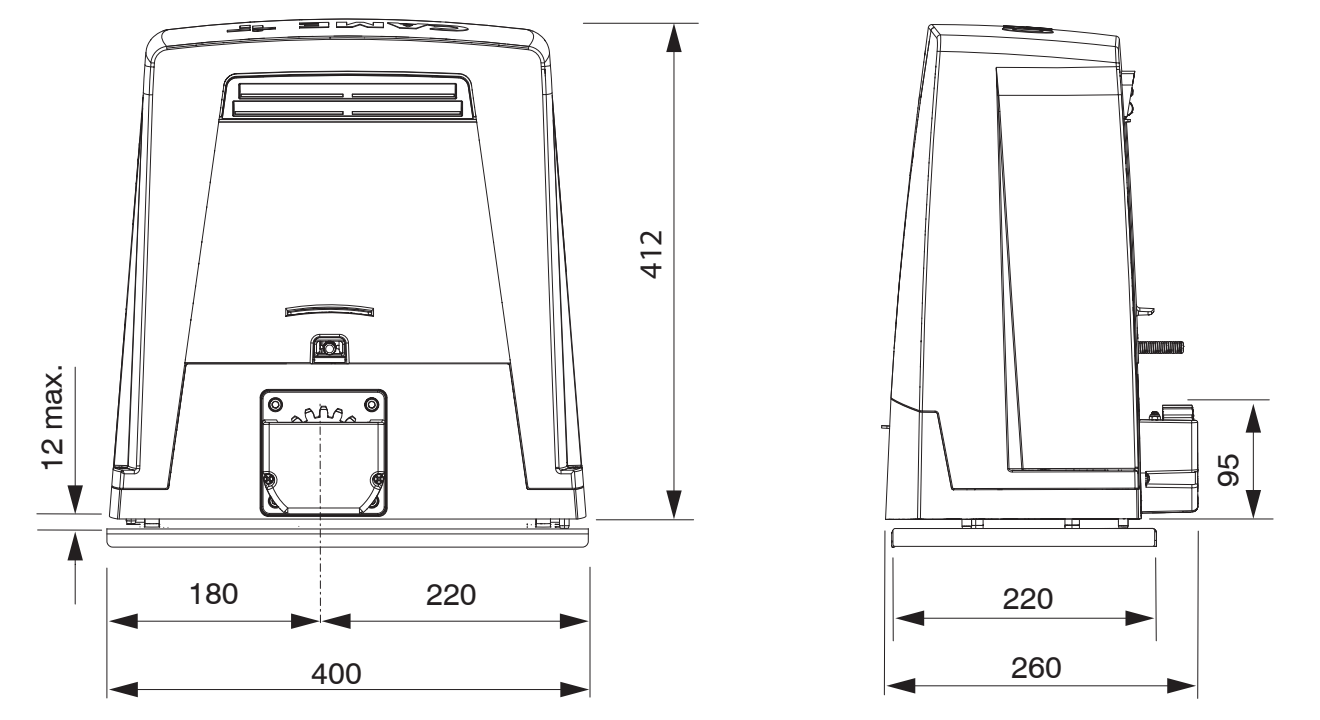

| Matmenys: plotis × gylis × aukštis | 400 × 260 × 412 mm |
| Modelio nustatymas | Motor type → BKV1500 |
| Naudotojų skaičiaus riba šiame meniu | 250 |
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
