Produkto aprašymas CAME BKV20AGS – atskira pavara stumdomiesiems vartams iki 2000 kg (A)
CAME BKV20AGS pavara skirtas stumdomiesiems vartams sveriantiems iki 2000 kg ir vartų varčios ilgio iki 20 m. Turi elektromechaninį stabdymo jungiklį. Pavara yra negrįžtamoji. Išsamios techninės savybės ». Atsisiųsti instrukciją ».
CAME BKV20AGS, kodas 801MS-0310, skirtas dideliems slankiojančių vartų vartams iki 2 000 kg ir 20 m ilgio. Jame yra 36 V DC variklis, grafinis ekranas, keturi laidiniai saugos įėjimai ir mechaniniai galiniai jungikliai. Maitinimo įvadas – 230 V AC. Vartų keliamąją galią, ilgį ir realų pasipriešinimą vertinkite kartu.
Montavimą, prijungimą prie elektros tinklo ir paleidimą turi atlikti kvalifikuotas technikas. Prieš atidarydami įrenginį ar įdėdami korteles, atjunkite maitinimą iš tinklo ir, jei yra, baterijas. Patikrinkite BKV20AGS etiketę, ZN8 plokštę ir FW/GUI versiją meniu Information. Toliau pateikti nustatymai skirti grafiniam meniu su pasirinkimu Motor type BKV2000. Jei modelio versija ar meniu kitokia, vadovaukitės konkrečiai jai skirta instrukcija.
Atskiras pavaros įrenginys BKV20AGS ir susiję komplektai
| Versija | Pasirinkimas |
|---|---|
| Atskiras pavaros įrenginys CAME BKV20AGS (A) | Pavaros įrenginys, skirtas komplektui papildyti arba pakeisti; priedai pasirenkami atskirai. |
| Komplektas CAME BKV20AGS (D) | Alternatyvus komplekto pasiūlymas. Pakuotės turinį patikrinkite konkretaus komplekto prekės kortelėje. |
20 m – didžiausias vartų varčios ilgis; nepainiokite jo su laisvo pravažiavimo pločiu. BKV20AGS turi mechaninius jungiklius. AGE versijose esantys magnetiniai jungikliai ir laikrodžio kortelė AGS versijoje nėra standartinė įranga.
Priedai ir prijungimo pavyzdžiai
Toliau pateikti įrenginiai yra priedų ir jų prijungimo pavyzdžiai, o ne atskiro pavaros įrenginio pakuotės turinys. Kitam tipui naudokite jam skirtą instrukciją.
| Elementas | Pavyzdys / naudojimas |
|---|---|
| Fotoelementai | CAME DIR10, 12/24 V AC/DC; veikimo nuotolis 10 m, gnybtai ir bandymas. |
| Signalinė lemputė | CAME KLED24, 24 V AC/DC, 2 W; prijungimas 10–E. |
| Radijo imtuvas | CAME AF43S ir TOP-432EE, fiksuoto kodo 433,92 MHz pavyzdys; kodo suderinamumą patikrinkite pagal plokštės nustatymus. |
| Krumpliastiebis | Krumpliastiebiai, šiam modeliui – 4 modulis. |
| Valdymas | Jungikliai, mygtukai ir skaitytuvai; bepotencialiai NO valdymo signalai ir NC STOP pagal plokštę. |
BKV20AGS montavimas
Prieš montuodami patikrinkite, ar vartai lengvai ir sklandžiai juda rankiniu būdu per visą eigą. Vartai ir jų kreipiančioji turi būti stabilūs, horizontalūs ir apsaugoti nuo iššokimo. Patikrinkite, ar yra tvirti atidarytos ir uždarytos padėties ribotuvai, ir apsaugokite vietas, kuriose galima prispausti, įstrigti ar įsipainioti į krumpliastiebio pavarą. Pavaros įrenginį pritvirtinkite prie tvirto pagrindo, apsaugoto nuo tiesioginės vandens srovės. Jei vartų varčioje yra pėsčiųjų varteliai, vartų judėjimas gali būti leidžiamas tik tada, kai jie saugiai užfiksuoti.

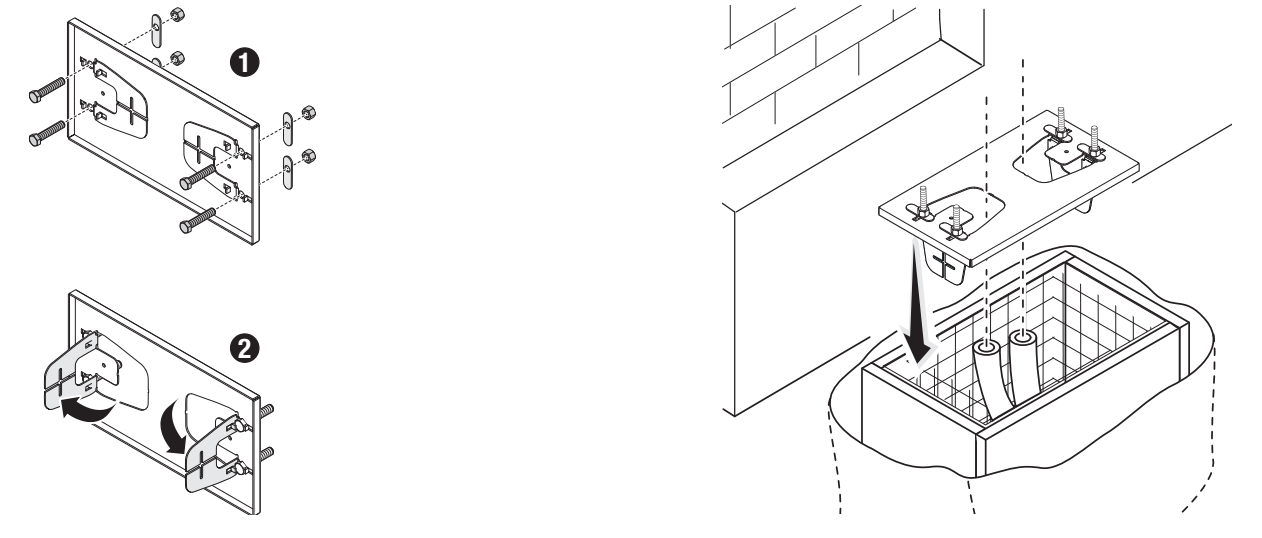

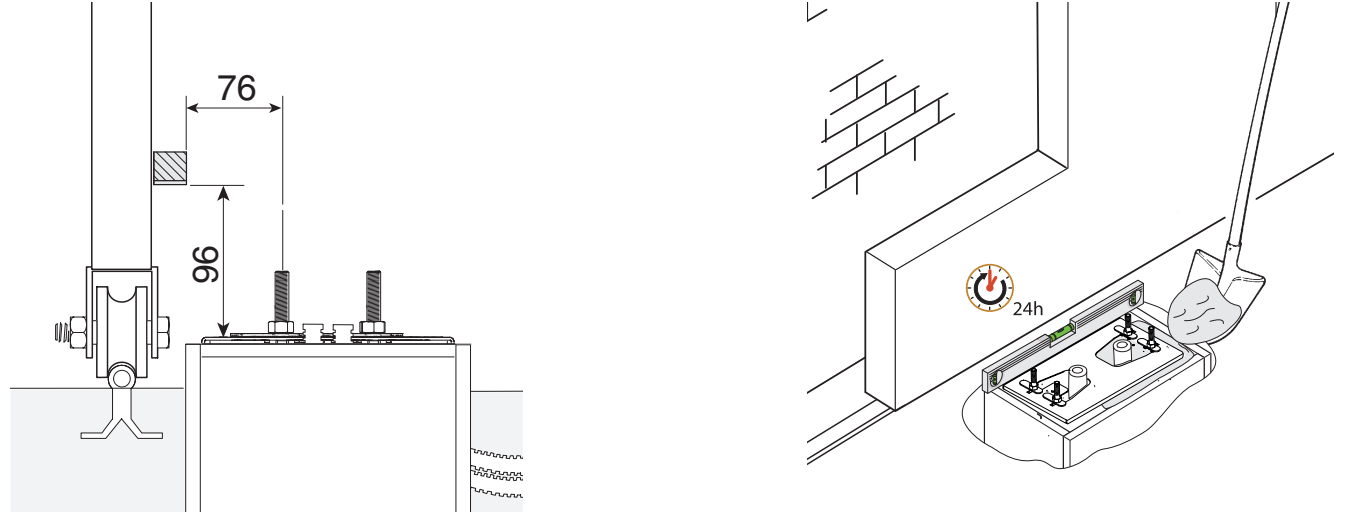

Pagrindas ir tvirtinimo plokštė

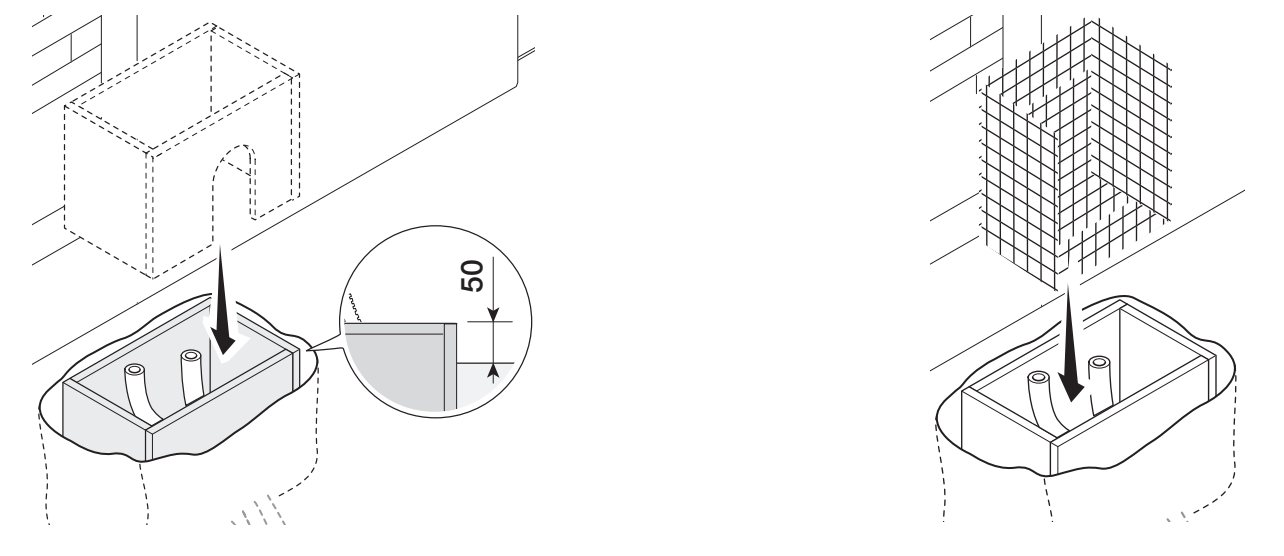

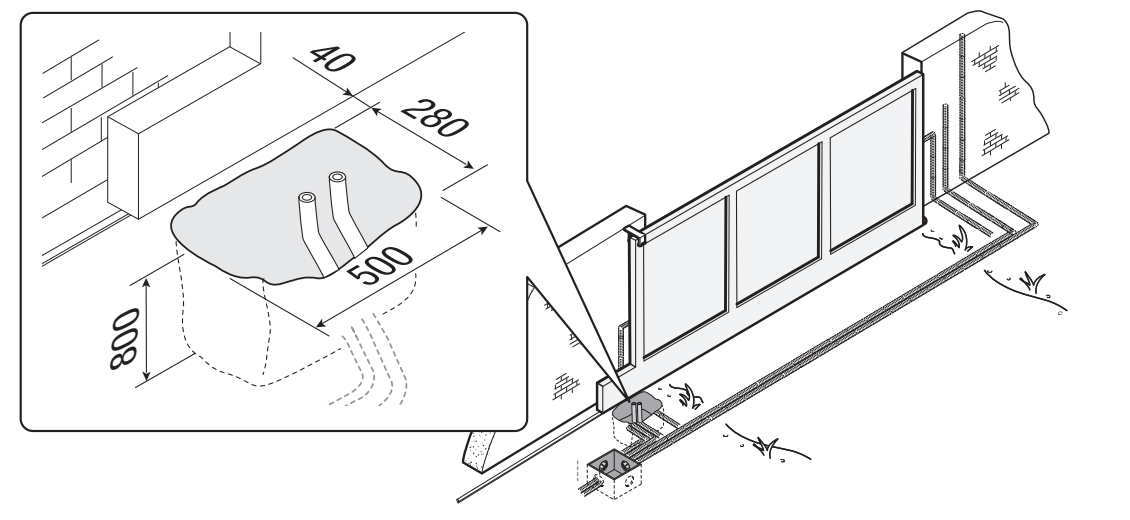

Gamintojo pavyzdyje numatyta iškasa 500 × 280 mm, 800 mm gylio, ir Ø 40 mm apsauginiai vamzdžiai. Pagrindo matmenis pritaikykite pagal gruntą ir konkrečius vartus; tai montavimo pavyzdys, o ne universalus pagrindo projektas. Klojiniai išsikiša 50 mm virš žemės paviršiaus ir juose yra plieninė armatūra.

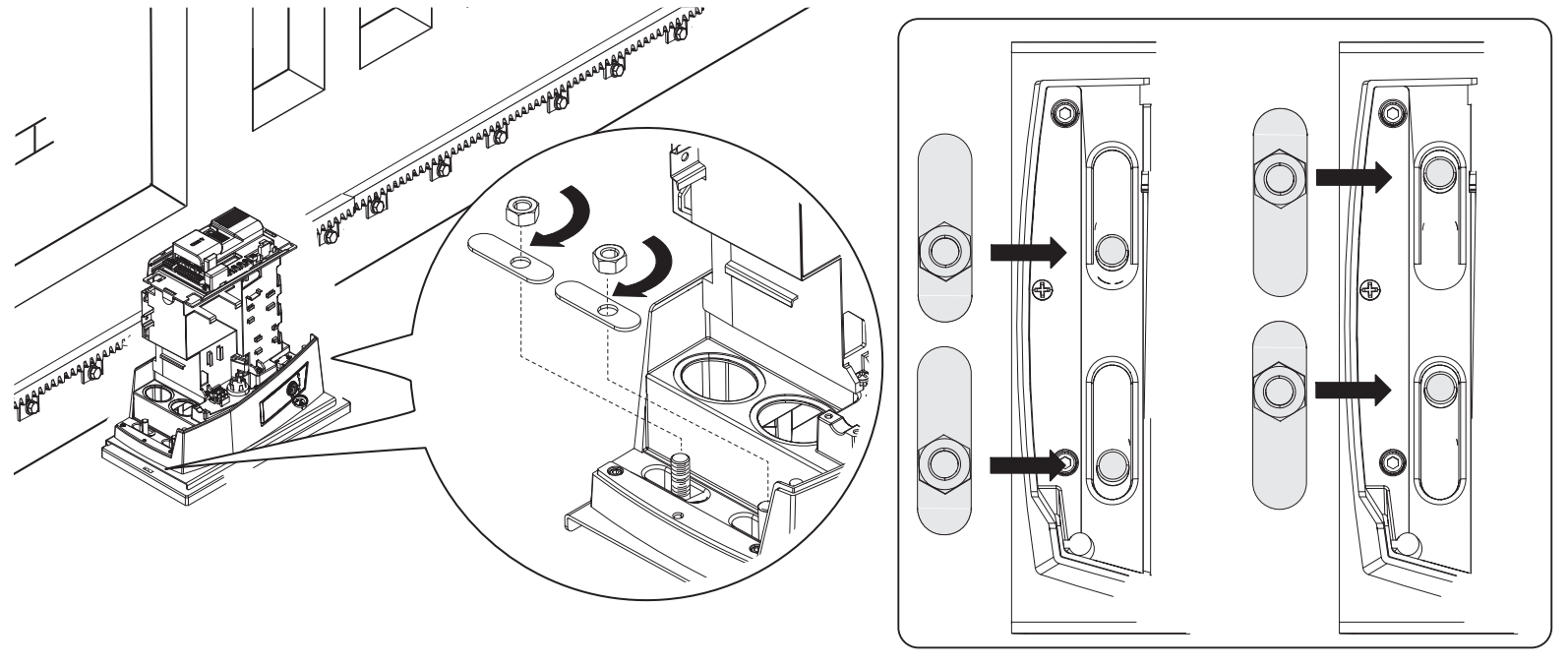

Į plokštę įstatykite komplekte esančius M12 varžtus ir užfiksuokite juos veržlėmis. Nenaudokite iš anksto suformuotų tvirtinimo kablių ir įstatykite plokštę į armatūrą. Apsauginiai vamzdžiai turi eiti per plokštės angas. Tiksliai išlyginkite plokštę; sriegiai turi likti virš betono. Padėtis krumpliastiebio atžvilgiu nustatoma pagal matmenis 76 ir 96 mm, pažymėtus pjūvio brėžinyje. Leiskite betonui kietėti mažiausiai 24 valandas..

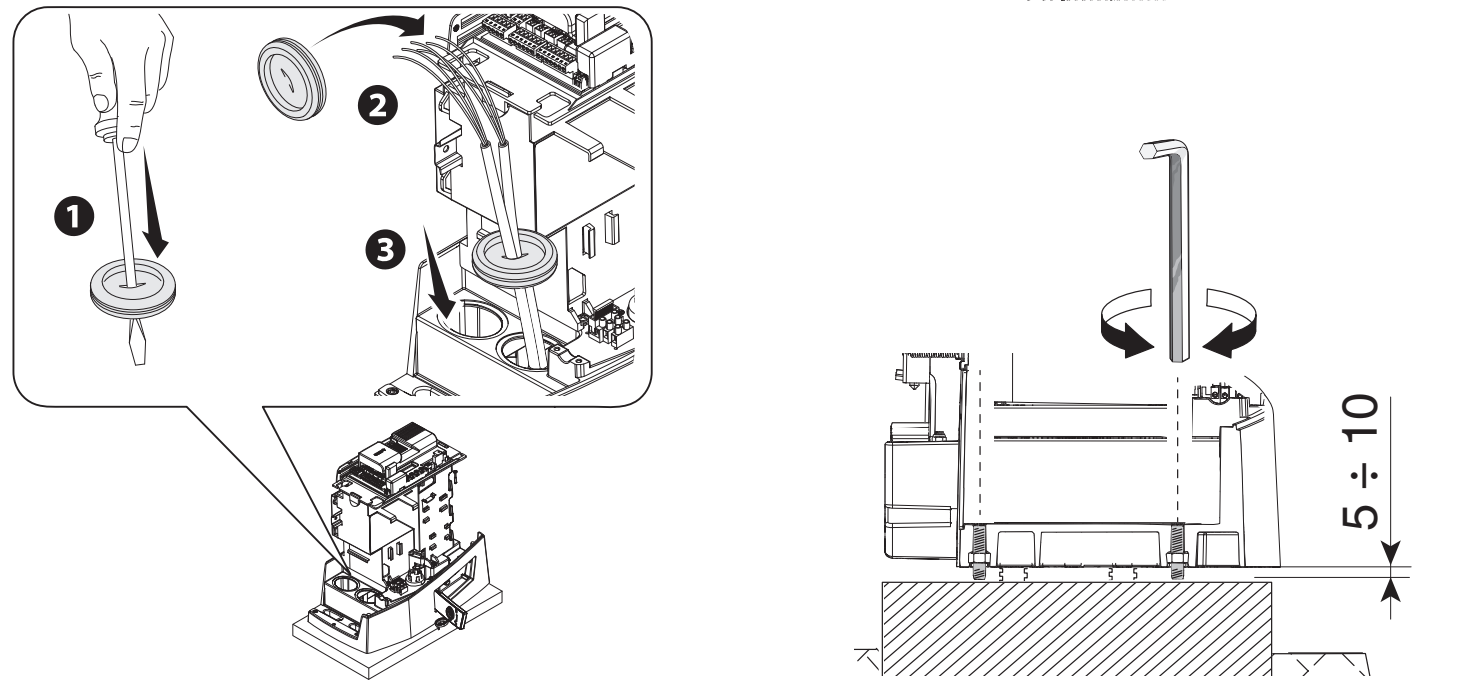

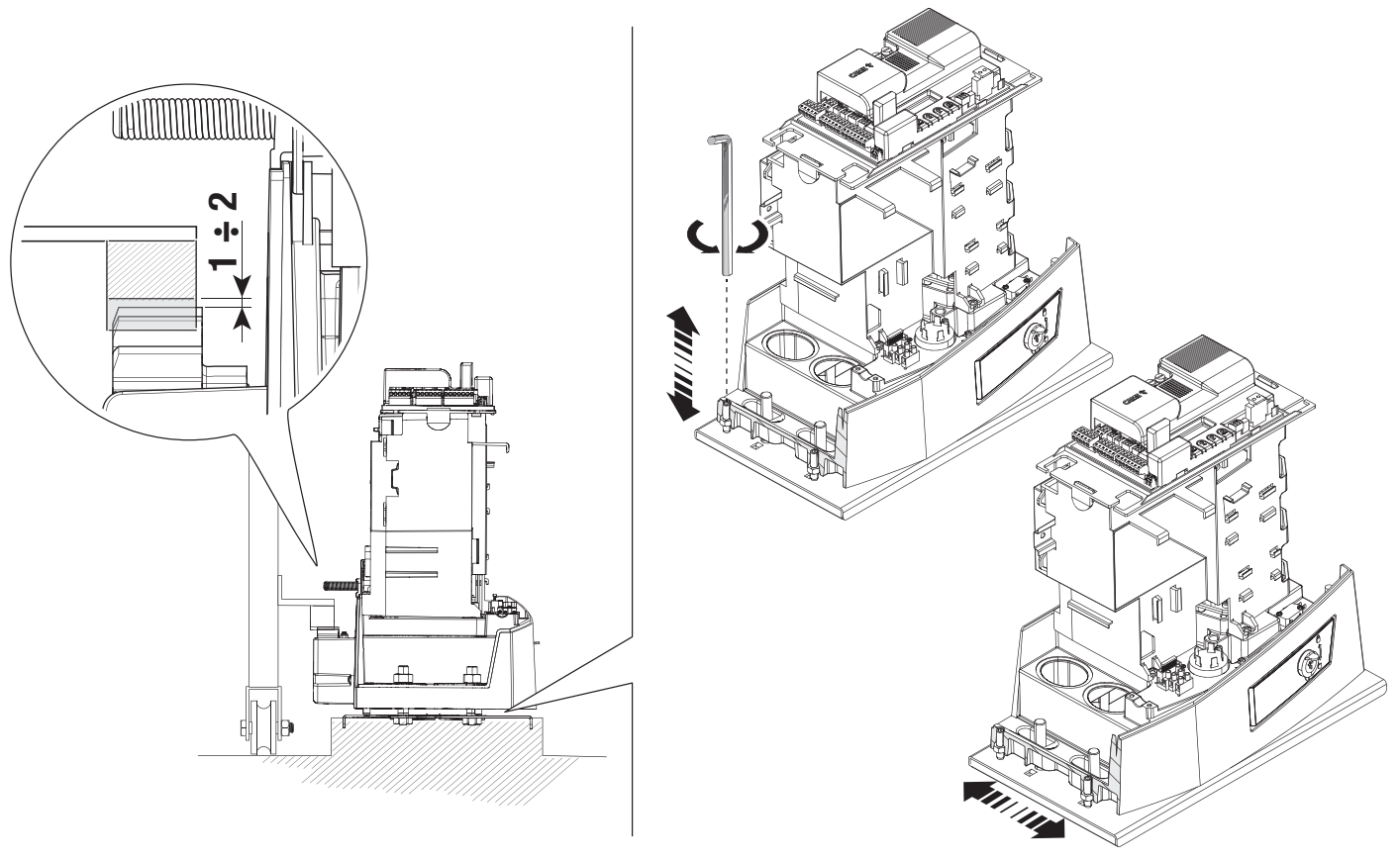

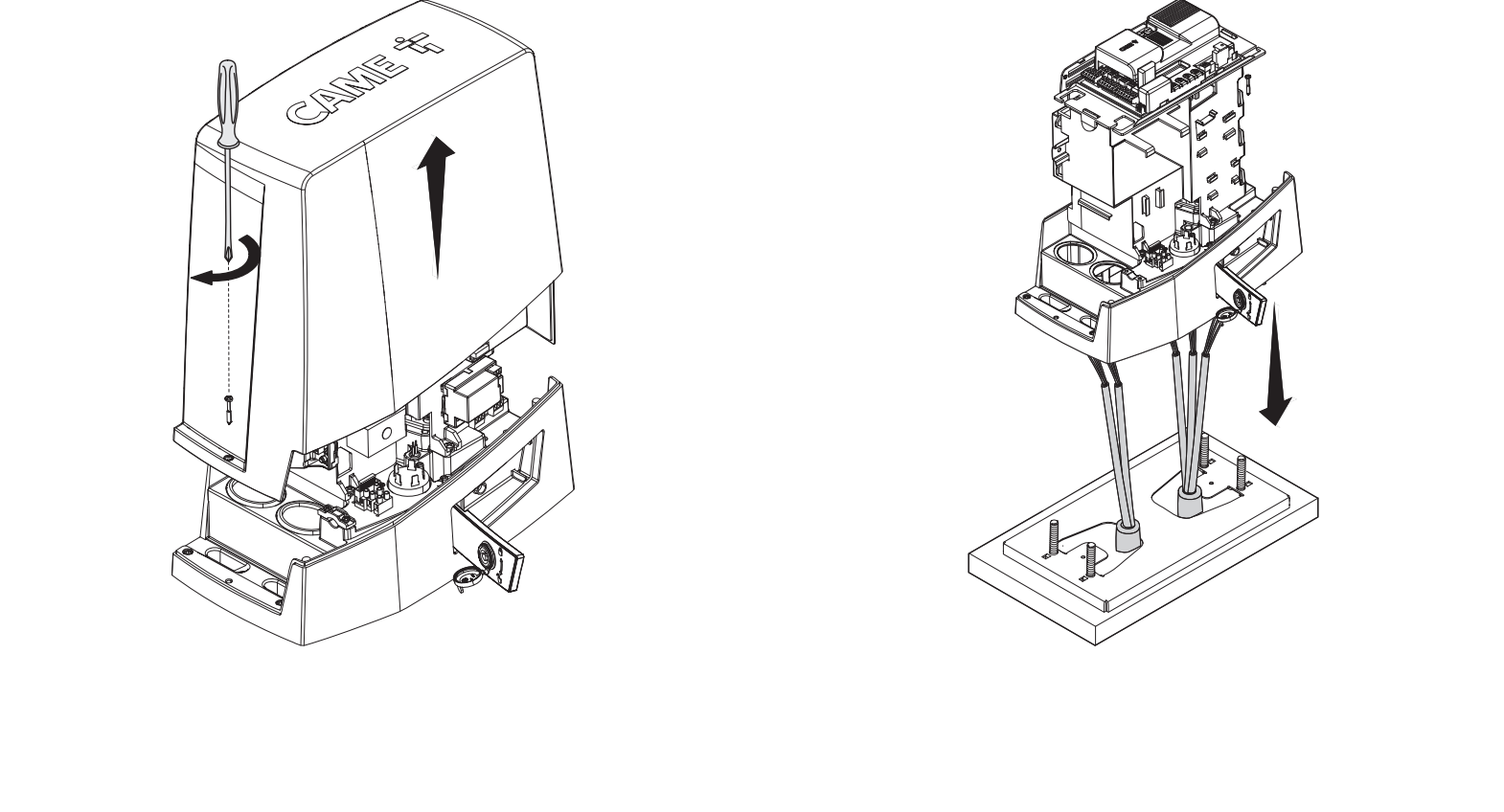

Montavimas ir aukščio reguliavimas
Nuėmę klojinius, užpilkite žemėmis aplink pagrindą. Nuimkite inkarų veržles ir ištraukite kabelius maždaug 600 mm virš plokštės. Nuimkite dangtį ir uždėkite pavaros įrenginį; kabeliai eina per jo apačią ir sandarias įvores. Reguliavimo kojelėmis pakelkite pavaros įrenginį 5–10 mm,kad liktų atsarga krumpliaračio ir krumpliastiebio sukibimui reguliuoti.

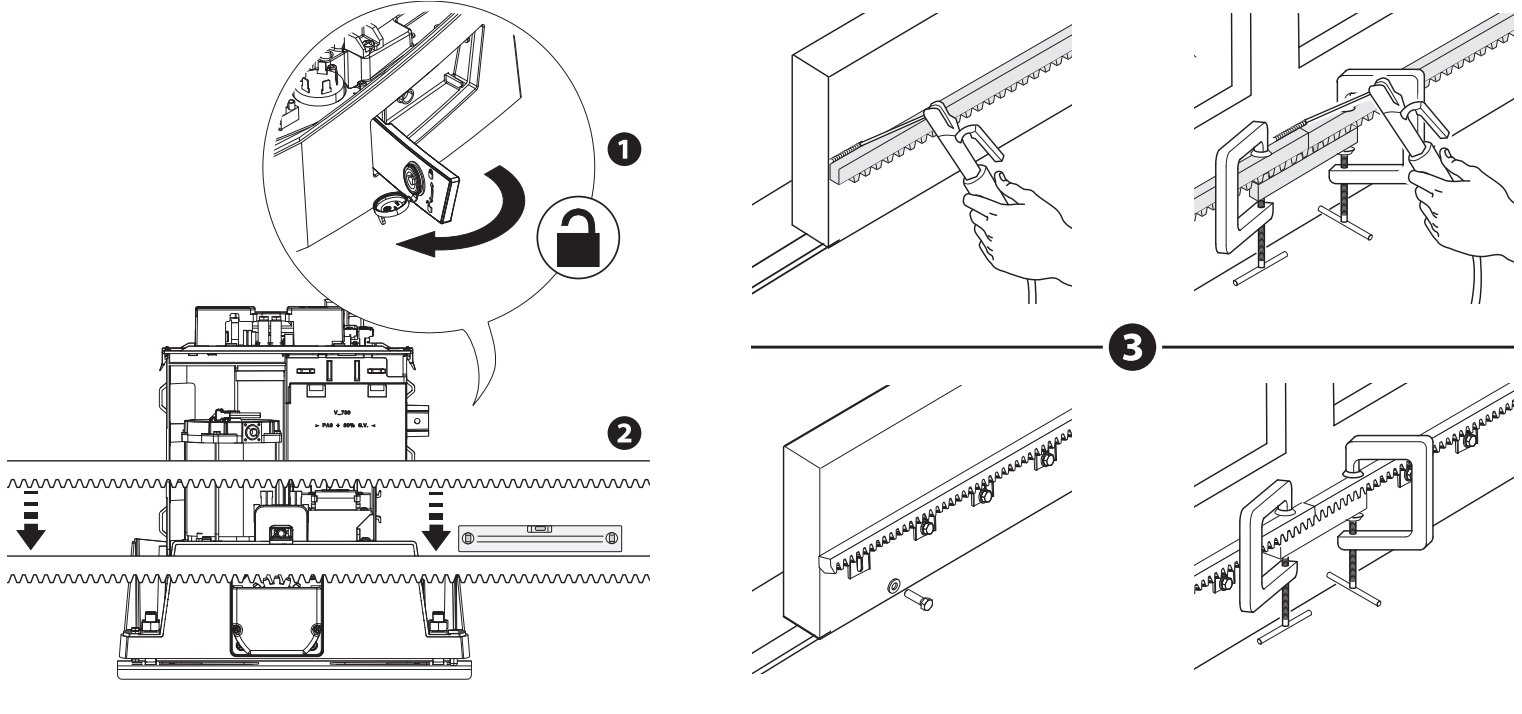

Krumpliastiebis ir 1–2 mm tarpas
Atrakinkite pavaros įrenginį ir, rankiniu būdu judindami vartus, tvirtinkite 4 modulio krumpliastiebį. Sujungdami dalis, po jungtimi naudokite papildomą krumpliastiebio atkarpą ir du spaustukus, kad dantys tolygiai sutaptų. Pritvirtinę sureguliuokite aukštį kojelėmis, o horizontalią padėtį – pailgomis angomis.
Tarp krumpliaračio ir krumpliastiebio palikite 1–2 mm tarpą. Vartų svoris neturi remtis į pavaros įrenginį. Rankiniu būdu pervažiuokite visą eigą ir tik sureguliavę priveržkite pavaros įrenginį prie plokštės poveržlėmis ir veržlėmis.
Mechaniniai galiniai jungikliai AGS

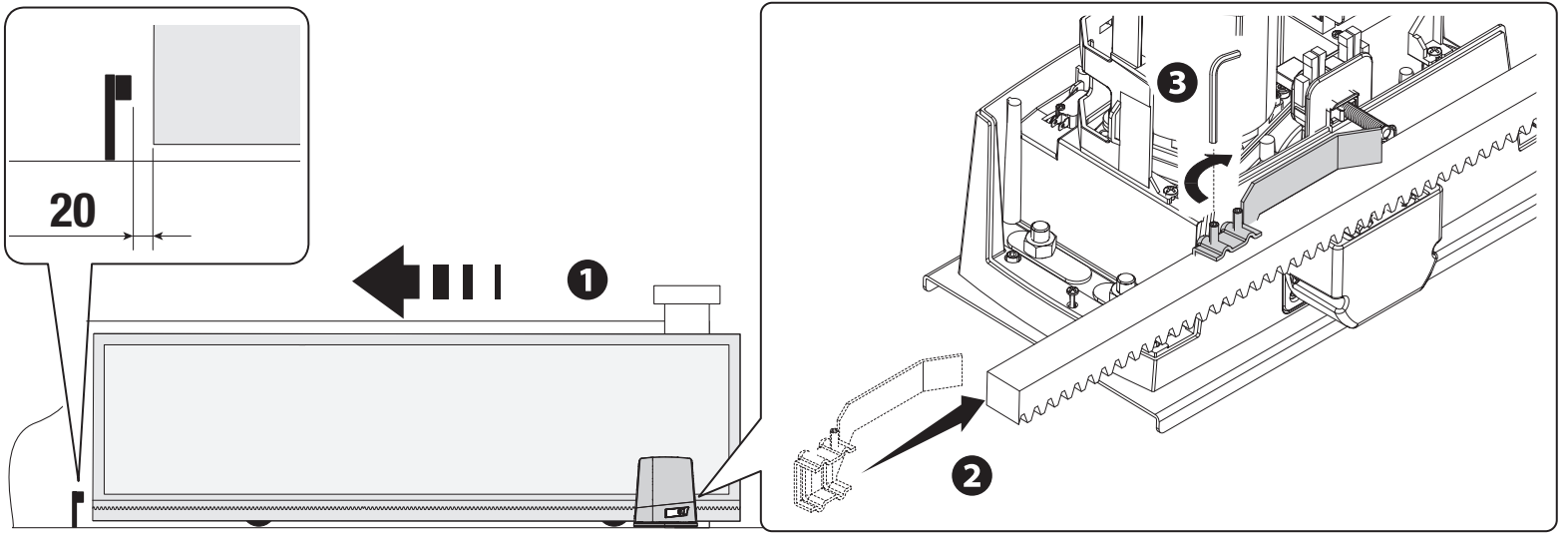

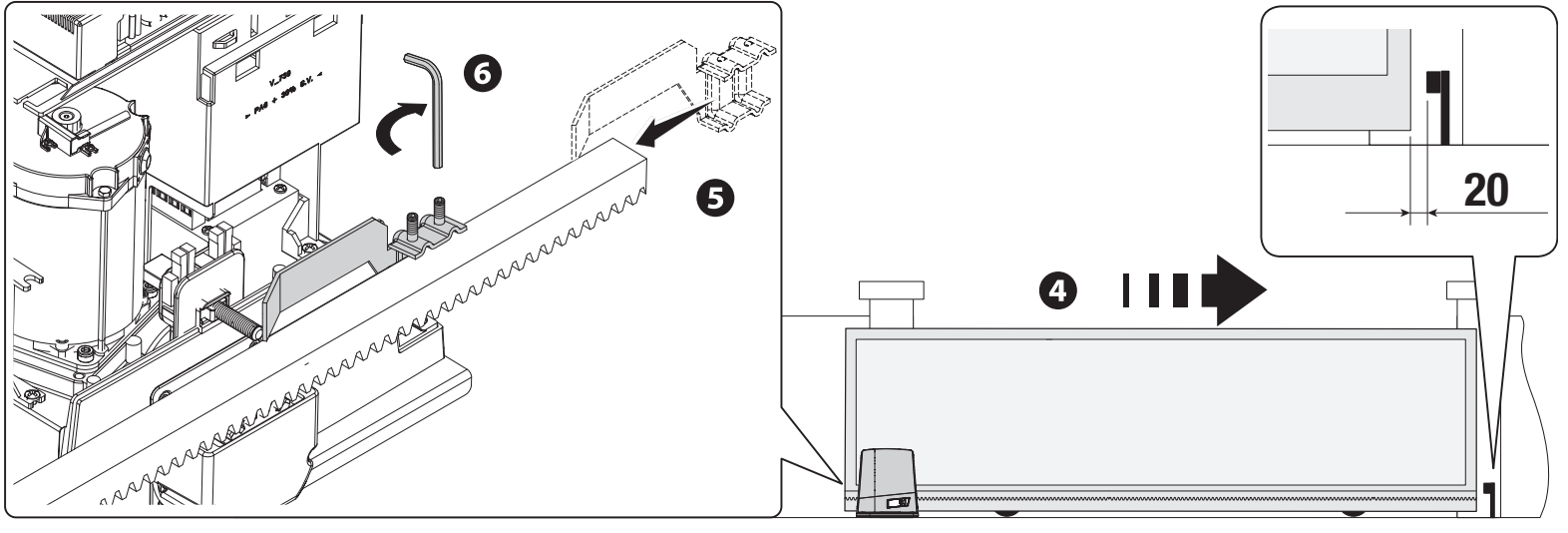

Atidarykite vartus rankiniu būdu. Atidarymo jungiklio ribotuvą uždėkite ant krumpliastiebio taip, kad jo nuožulni dalis perjungtų spyruoklinį mikrojungiklį, ir pritvirtinkite pateiktais varžtais. Tą patį pakartokite uždarymo padėtyje. Pavaizduotoje sąrankoje paliekama maždaug 20 mm iki fiksuoto ribotuvo; patikrinkite sustojimo eigą esant tikrajai apkrovai. Fiksuotas vartų ribotuvas ir pavaros jungiklio ribotuvas atlieka skirtingas funkcijas.
Kabeliai
| Grandinė | Skerspjūvis / sąlyga |
|---|---|
| 230 V AC tinklas | 3G × 1,5 mm² iki 20 m; 3G × 2,5 mm², kai ilgis 20–30 m. |
| 24 V įspėjamoji lemputė | 2 × 1 mm² nurodytiems, iki 30 m ilgio kabelių maršrutams. |
| Fotoelementai | TX 2 × 0,5 mm²; RX 4 × 0,5 mm² pagal visą schemą. |
| Valdymo įtaisai | Gyslų skaičius pagal įrenginį, skerspjūvis – 0,5 mm² nurodytiems kabelių maršrutams. |
| Antena | RG58, ne daugiau kaip 5 m. |
| RSE / CRP | UTP CAT 5, ne daugiau kaip 1 000 m, atsižvelgiant į nuosekliosios sistemos sąlygas. |
Jei kabelio maršrutas ilgesnis arba prijungta daugiau vartotojų, skerspjūvį reikia apskaičiuoti pagal srovę ir įtampos kritimą. Tinklo maitinimo kabelį tieskite per atskirą įvadą, atskirai nuo žemosios įtampos grandinių. Kabeliai neturi liestis prie įkaistančių dalių ir turi būti apsaugoti nuo mechaninių pažeidimų.

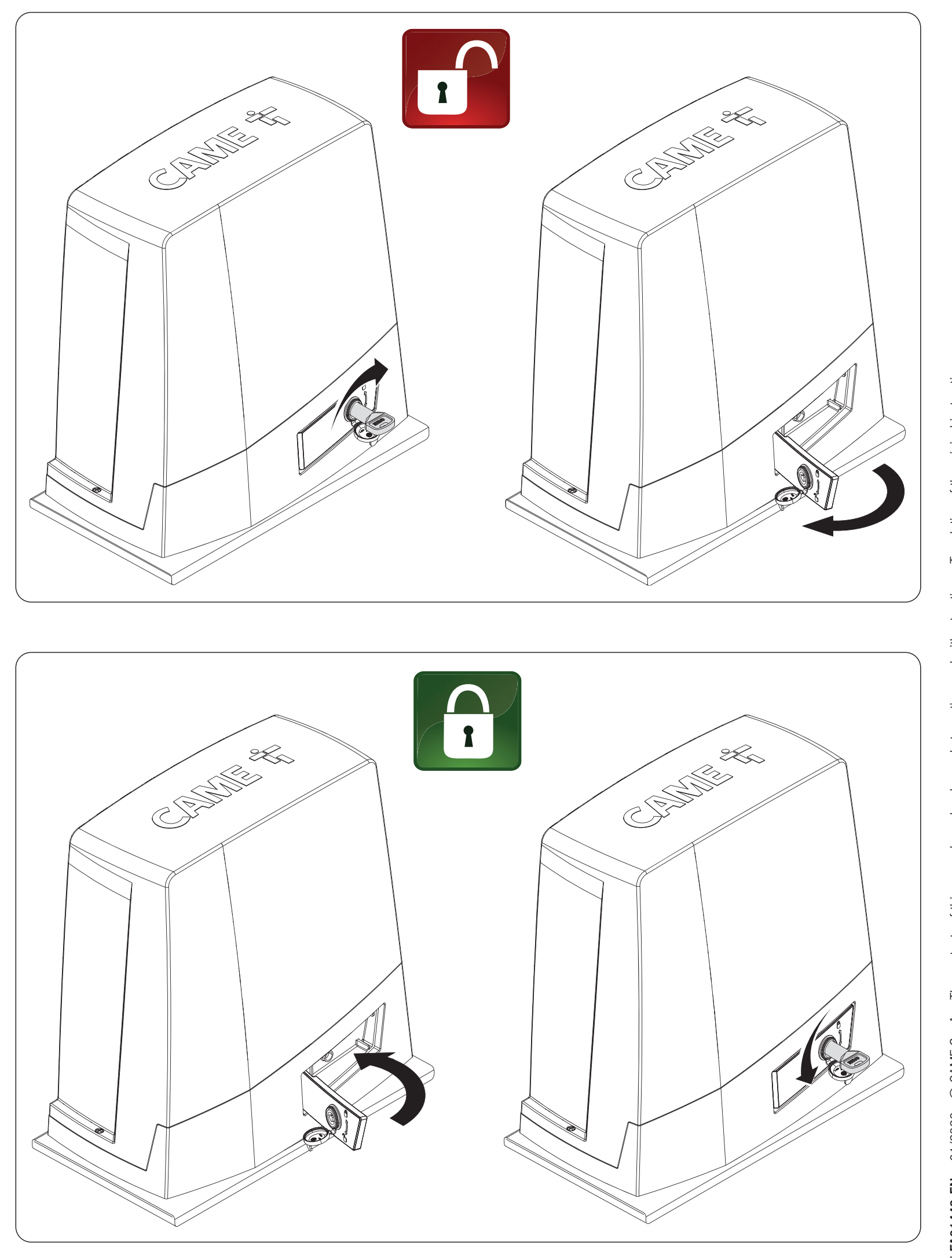

Avarinis atrakinimas rankiniu būdu ir pakartotinis užfiksavimas
Pirmiausia atjunkite maitinimą ir apsaugokite vartų varčią nuo nekontroliuojamo judėjimo. Neatrakinkite pažeistų arba nesubalansuotų vartų, jei jie nėra apsaugoti nuo judėjimo.
- Įkiškite raktą į spyną ir pasukite, kaip parodyta viršutinėje paveikslėlių poroje.
- Atlenkite atrakinimo svirtį nuo korpuso, kaip nurodyta rodykle.
- Vartus stumkite rankomis, kontroliuojamai, įsitikinę, kad jų judėjimo trajektorijoje nėra žmonių.
- Norėdami užfiksuoti, grąžinkite svirtį į pradinę padėtį ir užrakinkite mechanizmą, kaip parodyta apatinėje paveikslėlių poroje.
- Prieš duodami pavaros komandą patikrinkite, ar mechanizmas vėl užfiksuotas.

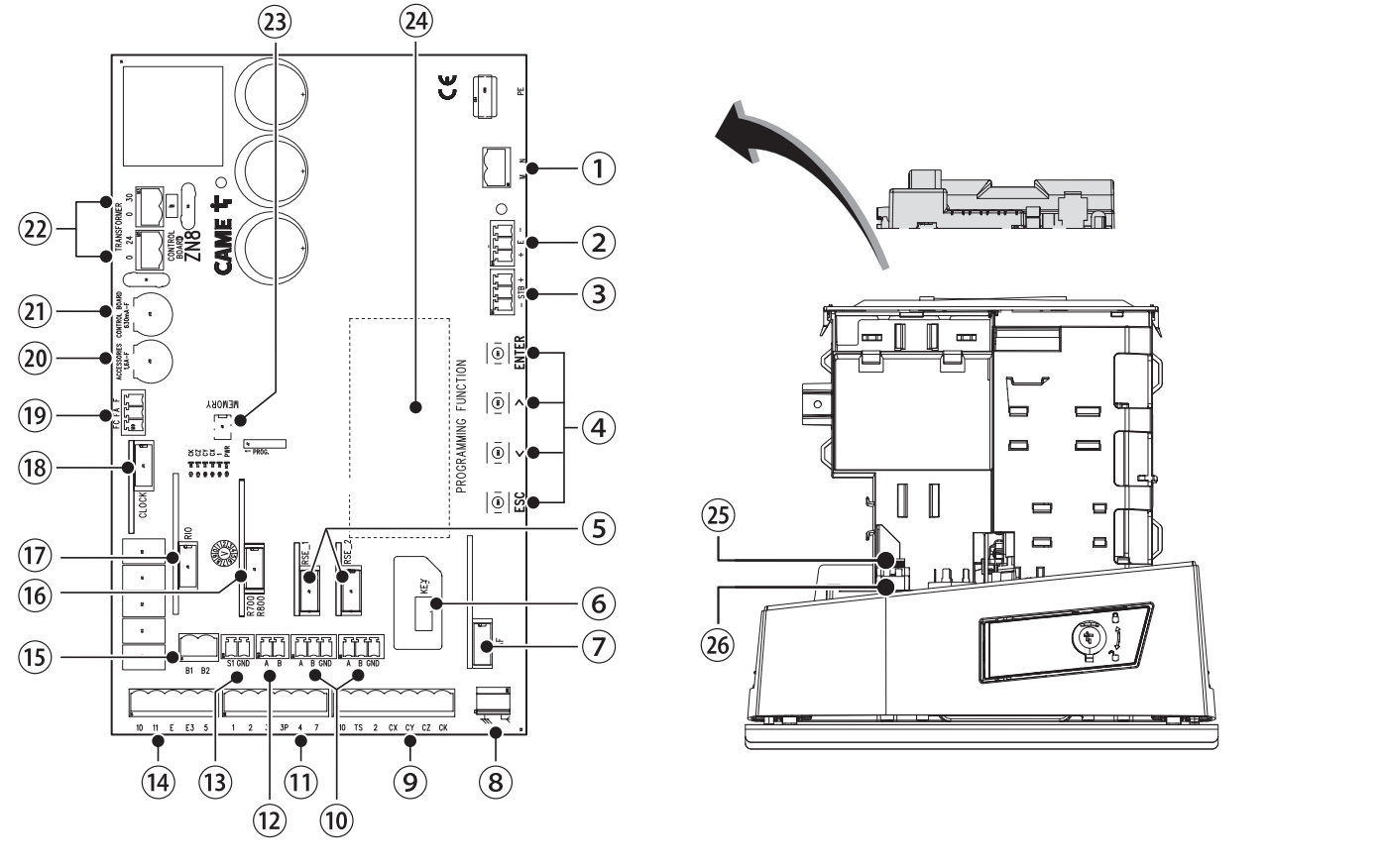

Padėties nustatymas ZN8 plokštėje
Toliau pateiktame paveikslėlyje plokštė pavaizduota taip, kad didieji kondensatoriai yra viršuje, ilgos gnybtų juostos – apačioje, o programavimo mygtukai – dešinėje. Grafinis ekranas ir ESC / rodyklių / ENTER mygtukai naudojami nustatymams, diagnostikai ir naudotojams valdyti. Korteles įdėkite ir išimkite tik atjungę tinklo maitinimą ir, jei naudojamos, baterijas.
| Paveikslėlio numeris | Elementas |
|---|---|
| 1 / 2 / 3 | Variklis / enkoderis / RGP1 arba LBB. |
| 4 / 5 / 6 / 7 | Programavimo mygtukai / RSE / CAME KEY / AF. |
| 8 / 9 / 10 / 11 | Antena / saugos įtaisai / nuoseklusis ryšys / valdymo komandos kabeliu. |
| 12 / 13 / 14 / 15 | Klaviatūra / atsakiklis / apšvietimas / B1–B2. |
| 16 / 17 / 18 / 19 | R700 arba R800 / RIOCN8WS / laikmačio kortelė / galiniai jungikliai. |
| 20 / 21 / 22 / 23 / 24 | Priedų saugiklis / plokštės saugiklis / transformatorius / Memory Roll / ekranas. |
| 25 / 26 | Tinklo saugiklis / pavaros tinklo maitinimo įvadas. |
BKV20AGS maitinimas ir gnybtai
| Grandinė / gnybtai | Įtampa, poliškumas ir ribinė vertė |
|---|---|

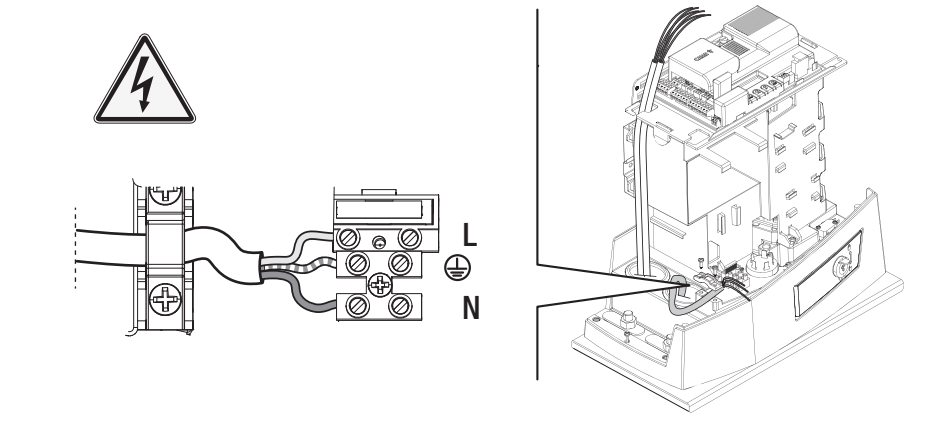

| L / N / PE | Tinklas 230 V AC, 50/60 Hz. L – fazė, N – neutralusis laidininkas, PE – apsauginis laidininkas. AC srovė neturi teigiamojo ir neigiamojo polių. |
| Variklis / vidinis plokštės maitinimas | Variklis 36 V DC, plokštės maitinimas pagal techninių duomenų lentelę 26 V DC. Tai tinkamai sukomplektuotos įrangos vidinės grandinės, o ne priedų maitinimo išėjimas. Palikite numatytą jungimo schemą; nejunkite prie jų tinklo ar išorinio maitinimo šaltinio spėliodami. |

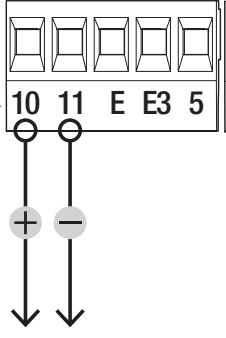

| 10 / 11 | Priedai 24 V AC/DC, bendra galia ne daugiau kaip 20 W; įprastai 24 V AC. Kai naudojama DC srovė 10 = teigiamas polius (+), 11 = neigiamas polius (−); naudojant AC, poliškumo nėra. |
| 10 / E | Įspėjamoji lemputė 24 V AC/DC, maks. 3 W. Naudojant DC, 10 yra bendrasis teigiamas polius, o E – perjungiamas išvadas. |
| 10 / E3 | Papildomas apšvietimas 24 V AC/DC, maks. 12 W; režimas nustatomas per Manage lights → Light E3. Naudojant DC, 10 – bendrasis teigiamas polius, E3 – perjungiamas išvadas. |
| 10 / 5 | Būsenos signalizacija 24 V AC/DC, maks. 3 W. Naudojant DC, 10 – bendrasis teigiamas polius, 5 – perjungiamas išvadas. |
| B1 / B2 | Atskiras valdomas kontaktas, veikiantis monostabiliu arba bistabiliu režimu. Jis netiekia maitinimo priedams per 10/11. |
| 10 / TS / 2 | Fotoelementų maitinimo ir testavimo grandinė bei bendrasis gnybtas pagal konkrečią schemą; TS nėra universalus nuolatinis neigiamo poliaus išvadas. |

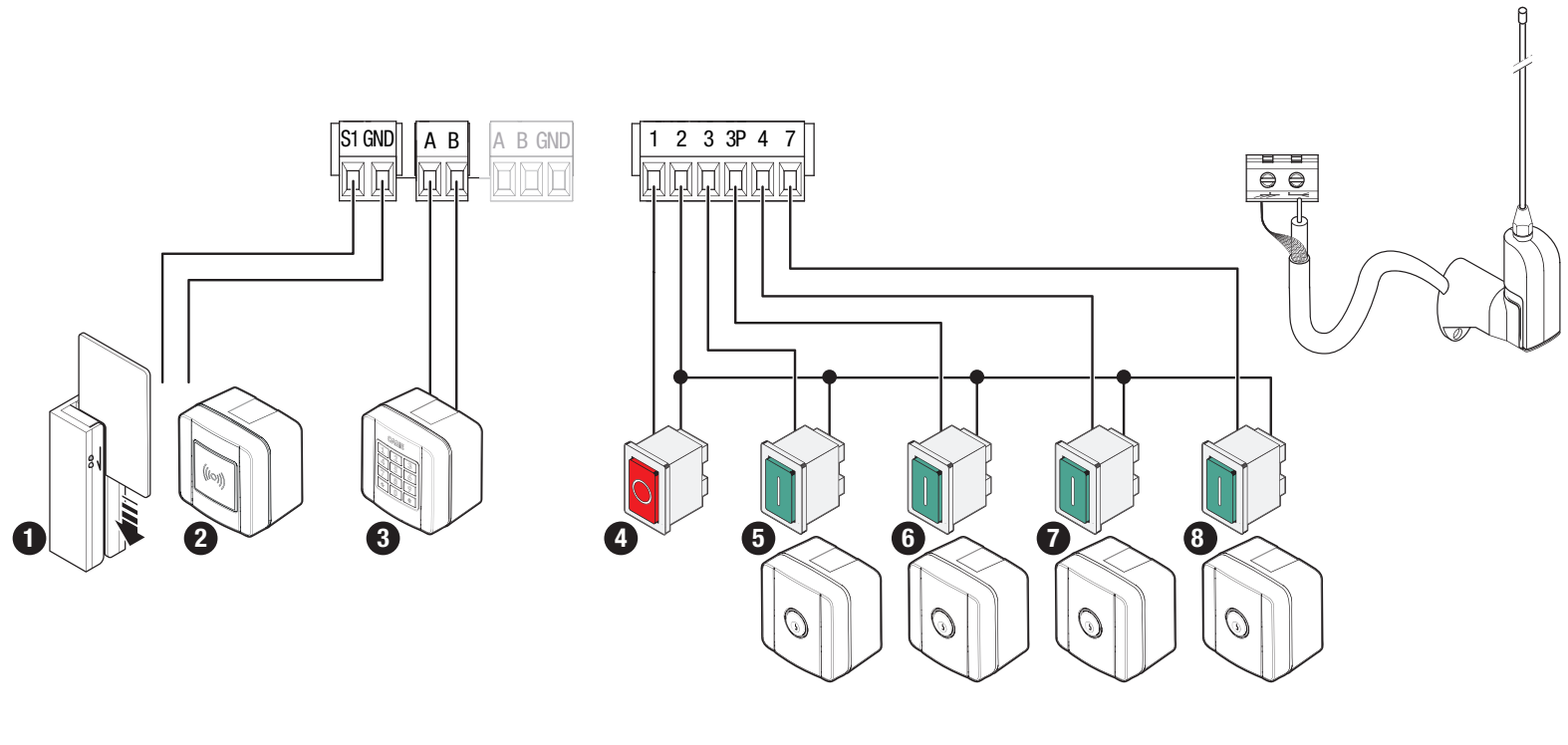

Komandos, STOP, saugos įtaisai ir antena
| Gnybtai | Funkcija / kontaktas |
|---|---|
| 1–2 | NC STOP. Sustabdo vartus ir išjungia automatinį uždarymą; norint tęsti judėjimą, reikia duoti naują komandą. Jei STOP nenaudojamas, išjunkite funkciją Total stop. |
| 2–3 | NO komanda tik atidaryti. |
| 2–3P | NO dalinis atidarymas. |
| 2–4 | NO komanda tik uždaryti. |
| 2–7 | NO žingsnis po žingsnio arba nuosekli komanda pagal Command 2-7. |
| 2–CX / CY / CZ / CK | Keturi atskirai konfigūruojami saugos įėjimai. Nenaudojamus išjunkite, naudojamus nustatykite pagal apsaugos tipą. |
| S1 / GND | Atsakiklis arba skaitytuvas su atitinkama R700 kortele. |
| A / B skaitytuvams | Kodinė klaviatūra su R800; nepainiokite su tomis pačiomis raidėmis nuosekliojo ryšio žymėjime. |
| A / B / GND naudojant RSE | Poros arba CRP nuoseklusis ryšys pagal atitinkamą jungtį. |
| Antena / AF | RG58 centrinė gysla – antenos signalui, ekranas – prie pažymėto įžeminimo kontakto pagal schemą; į AF įstatoma radijo plokštė. |
NO/NC komandos ir saugos kontaktai yra bepotencialiai, be +/− poliškumo. Priedų maitinimas ir jų išėjimo kontaktas yra atskiros grandinės. Nejunkite 230 V prie komandų gnybtų.

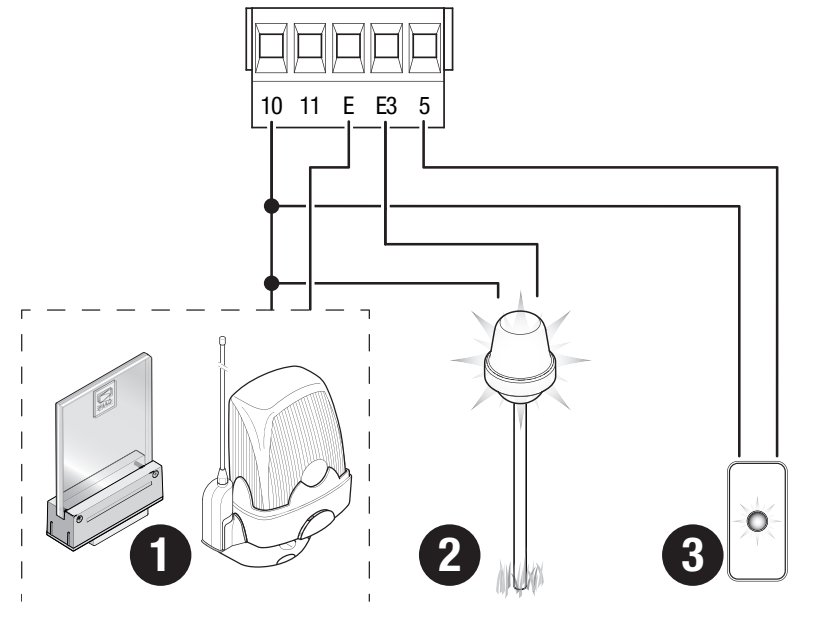

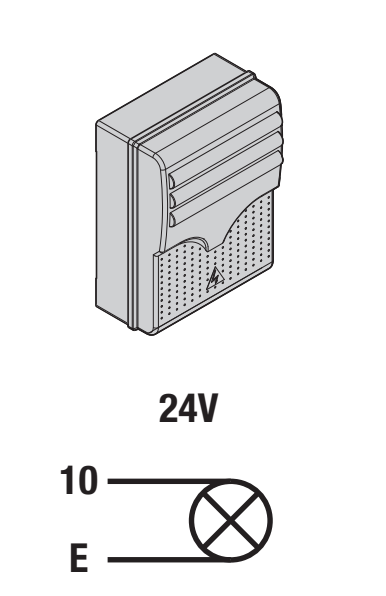

Švyturėlis ir papildomas apšvietimas
CAME KLED24 turi 24 V AC/DC ir 2 W galią, todėl jungiamas prie 10–E neviršijant 3 W ribos. Jo įėjimas atskirai nepažymėtas +/−; naudojant AC, poliškumas nesvarbus, o naudojant DC, 10 yra teigiamas bendrasis plokštės gnybtas. Nejunkite čia 230 V švyturėlio versijos. E3 yra atskiras šviesos išėjimas, kurio riba – 12 W; nepainiokite E ir E3.

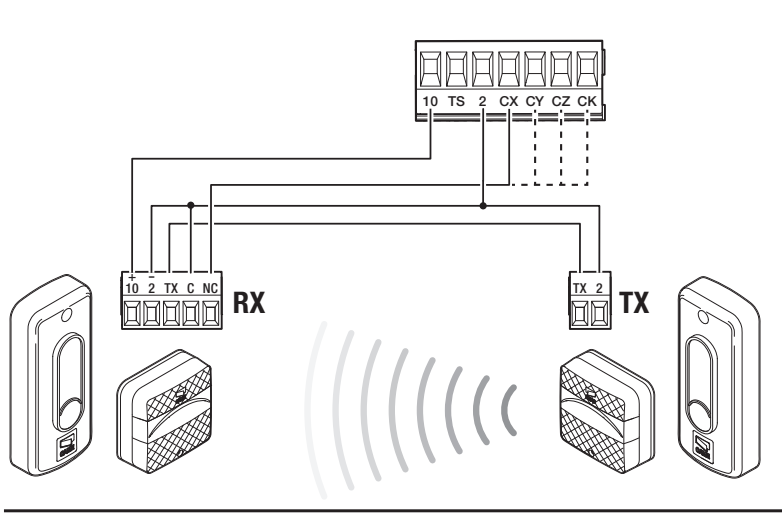

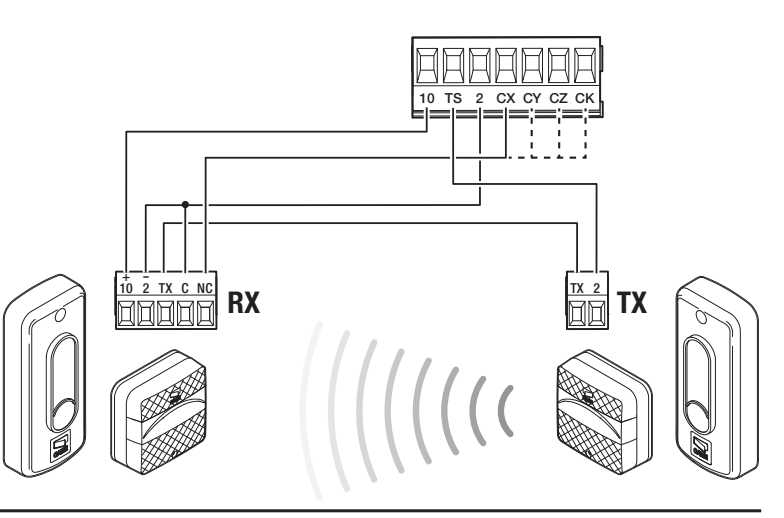

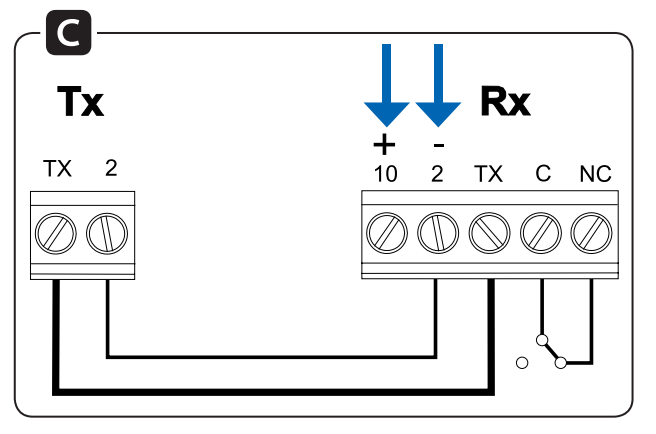

DIR10 fotoelementai ir bandymas per TS

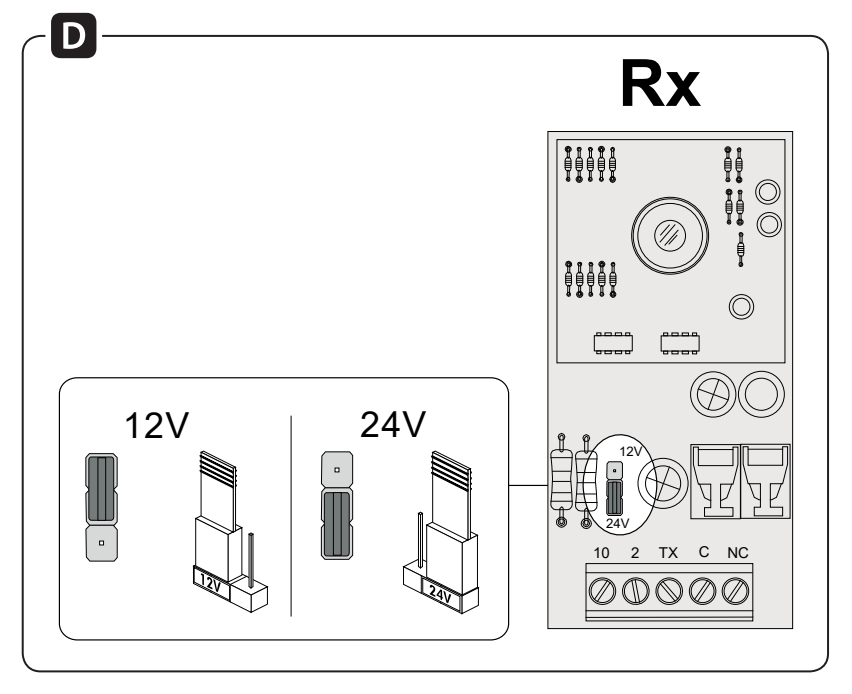

Pavyzdyje naudojami CAME DIR10: TX/RX pora, veikimo nuotolis 10 m, maitinimas 12/24 V AC/DC. RX trumpiklį nustatykite į 24 V. Poros srovės sąnaudos – 60 mA, kai maitinama 24 V AC. RX gnybtai: 10 (+), 2 (−), TX, C ir NC. TX gnybtai: TX ir 2, pirminiame brėžinyje atskirai nepažymėtas +/− poliškumas. Naudojant AC, nuolatinės srovės poliškumas netaikomas.
| DIR10 gnybtas | Įprastai | Su bandymu |
|---|---|---|
| RX10 (+) | Plokštės 10 | Plokštės 10 |
| RX2 (−) ir RX C | Plokštės 2 | Plokštės 2 |
| RX TX ↔ TX TX | Sujungti RX ir TX | Toks pats sujungimas |
| TX2 | Plokštės 2 | Plokštės TS |
| RX NC | Plokštės CX | Plokštės CX |
C–NC kontaktas neturi poliškumo. Šioje sinchronizuotoje schemoje RX2 ir C jungiami prie plokštės 2 gnybto, o ne prie 11. Sujunkite RX TX su TX TX; šio sujungimo nekeiskite tiesioginiu maitinimu iš plokštės 10 gnybto. CX įėjimui nustatykite C1 režimą, kad uždarant vartus jie vėl atsidarytų.
Saugos bandymo įjungimas
Atjungę maitinimą, perkelkite TX2 laidą į TS; RX2/C palikite prijungtus prie 2, o TX jungtis tarp RX ir TX palikite nepakeistą. Tada meniu Configuration → Wired safety devices → Safety devices test įjunkite bandymą ir atitinkamą saugos įėjimą. Jei bandymas nepavyksta, pašalinkite maitinimo, sujungimo arba konfigūracijos problemą; niekada neapeikite apsaugos palikdami ją nuolat sujungtą.

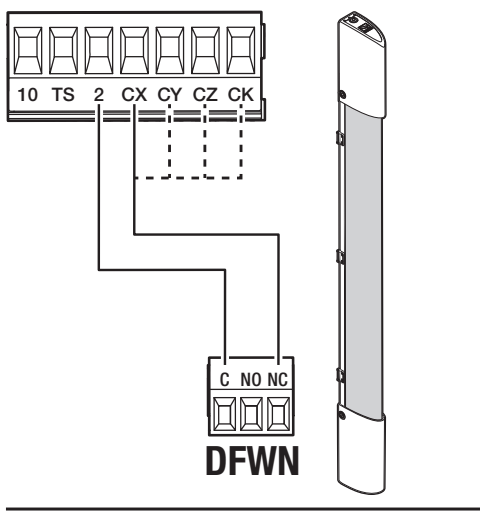

Saugos briaunos ir keturi įėjimai
CX, CY, CZ ir CK nustatykite kiekvieną atskirai. NC briaunai naudojamas C–NC kontaktas, neturintis poliškumo, pavyzdžiui, pagal DFWN schemą. Varžinei briaunai pasirinkite atitinkamą R7/R8 režimą ir tikrąją 8K2 schemą; dviejų briaunų porai skirtas atskiras nustatymas ir jungimo schema. Varžinės briaunos nepainiokite su įprastu NC kontaktu.

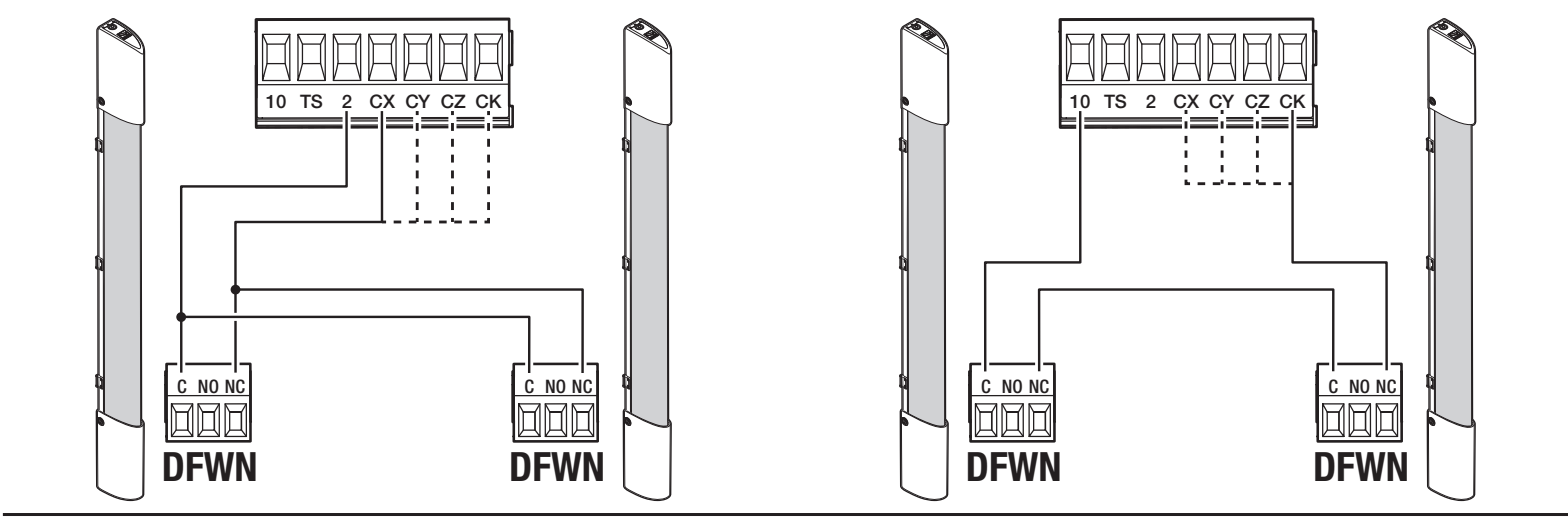

Naudojant dvi NC briaunas DFWN, kairiojoje schemoje abu kontaktai jungiami atskirai: abiejų briaunų C prie plokštės 2, vienos briaunos NC prie CX, o kitos – prie CY. Gamintojas rekomenduoja tokį jungimą ir vadina jį lygiagrečiuoju; kiekvieną įėjimą reikia konfigūruoti atskirai. Dešinėje NC kontaktai sujungti nuosekliai prie vieno įėjimo: plokštės 2 → pirmosios briaunos C, pirmosios briaunos NC → antrosios briaunos C, antrosios briaunos NC → plokštės CX. Tai DFWN kontaktų schemos, o ne 8K2 varžinių briaunų schemos.
Pirmasis paleidimas ir judėjimo krypties patikra
- Patikrinkite mechanizmą, galinius ribotuvus, krumpliastiebį, kabelius, atblokavimo mechanizmo užfiksavimą ir laisvą erdvę.
- Įjungę maitinimą, vadovaukitės grafinio ekrano vedlio nurodymais. Šiai pavarai pasirinkite Motor type → BKV2000; pakeitus tipą, fizinė keliamoji galia nepasikeičia.
- Meniu Configuration → Motor settings → Opening direction nustatykite kryptį. Numatytoji kryptis – į kairę.
- Funkcijoje Motor test mygtukas > uždaro, o < atidaro. Jei kryptis netinkama, pataisykite nustatymą meniu; nebandykite sukeisti laidų spėliodami.
- Nustatykite STOP, visus prijungtus saugos įėjimus ir, jei reikia, bandymą, o tada atlikite eigos mokymą.
- Patikrinkite visą ciklą, dalinį atidarymą, visas apsaugos priemones, šviesas, radijo valdymą ir veikimą dingus tinklo maitinimui.
Pirmasis įprastas judesys įjungus maitinimą yra atidarymas; palaukite, kol jis bus baigtas. Pastebėję neįprastą veikimą, triukšmą ar vibraciją, nedelsdami sustabdykite pavarą ir pašalinkite priežastį.
Automatinis BKV eigos mokymas
Prieš mokymą turi būti tinkamai nustatyti mechaniniai galiniai jungikliai, tvirti ribotuvai, BKV2000 tipas ir judėjimo kryptis. Pavara turi būti užfiksuota, o visa judėjimo zona – laisva. Technikas turi prižiūrėti visą procedūrą; žmonės neturi patekti į judėjimo zoną.
- Atidarykite Configuration → Motor settings → Travel calibration.
- Į klausimą Confirm? pasirinkite YES ir paspauskite ENTER.
- Leiskite užbaigti visą konkrečios plokštės ekrane rodomą mokymo vedlio procedūrą; iš anksto neįveskite kitos komandos.
- Baigę patikrinkite padėtis, lėtinimo zonas ir visų saugos įtaisų veikimą. Jei rodoma Calibration error, pirmiausia pašalinkite kliūtį arba mechaninį gedimą ir tik tada pakartokite mokymą.
Ši grafinė plokštė programuojama naudojant meniu pavadinimus. Neperkelkite čia skaitinių A1/A3 ar ZN7 nustatymų iš kitos serijos.
Programavimas grafiniu ekranu

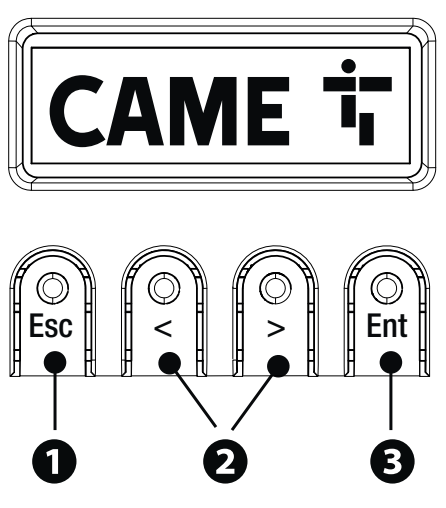

ENTER atveria meniu ir patvirtina pasirinkimą. < a > peržiūri elementus ir keičia reikšmę. ESC atšaukia nepatvirtintą pakeitimą, grįžta atgal, užveria meniu arba sustabdo judėjimą. Programuokite pavarai stovint, o prieš keisdami nustatymus išsaugokite esamas reikšmes.
Toliau pateikiamas paaiškinimas slovakų kalba, o angliški meniu pavadinimai nurodyti tam, kad būtų lengva rasti reikiamą elementą. Paryškintos tik aiškiai nurodytos gamyklinės reikšmės. Funkcijų prieinamumas priklauso nuo prijungtų kortelių ir plokštės versijos.
Configuration → Motor settings
| Elementas / reikšmė | Parinktys ir sąlygos |
|---|---|
| Opening direction Atidarymo kryptis. | To the left – į kairę; To the right – į dešinę. |
| Motor test Krypties patikra. | > uždaro, < atidaro; jei neatitinka, pakeiskite krypties parinktį. |
| Travel calibration Eigos mokymas. | Confirm? NO/YES; mokymo procedūra. |
| Motor type Pavaros tipas. | BKV20AGS atveju pasirinkite BKV2000; kitos parinktys BKV1500/BKV2500 nereiškia, kad šio modelio keliamoji galia didesnė. |
Configuration → Gate travel settings
Configuration → Wired safety devices
| Elementas / reikšmė | Parinktys ir sąlygos |
|---|---|
| Total stop STOP1–2: sustabdo ir išjungia automatinį uždarymą. | Deactivated / On. Aktyvinkite tik prijungę tinkamą NC kontaktą. |
| CX input / CY input / CZ input / CK input Keturi atskirai konfigūruojami įėjimai. | Kiekvieno Deactivated; C1/C2/C3/C4/C7/C8/C13/R7/R8 ir R7/R8 dviem briaunoms. Reikšmės pateiktos po lentele. |
| Safety devices test Fotobarijerų tikrinimas gavus atidarymo ir uždarymo komandas. | Deactivated / On; reikalingas prijungimas per TS. |
| Obst. with motor stopped Užfiksavus kliūtį, neleidžiama pradėti judėti net ir iš stovėjimo būsenos. | Deactivated / On. |
Configuration → RIO safety devices
Configuration → Command inputs / Functions
Konfigūracija → Laikai / Šviesų valdymas
Konfigūracija → RSE ryšys / Išorinė atmintis
| Punktas / reikšmė | Parinktys ir sąlygos |
|---|---|
| RSE1 RSE_1 kortelės funkcija. | CRP, suporuota arba išjungta. |
| CRP adresas Unikalus plokštės adresas sistemoje. | 1–254. |
| RSE1 greitis / RSE2 greitis Kiekvieno prievado perdavimo sparta. | 1200/2400/4800/9600/14400/19200/38400/57600/115200 bps. Numatytoji abiejų prievadų sparta: 38400 bps. |
| Išsaugoti duomenis Naudotojų, laikų ir konfigūracijos išsaugojimas. | Rodoma įdėjus atminties kortelę; Atminties modulis. |
| Nuskaityti duomenis Įkelti išsaugotus duomenis į plokštę. | Plokštės duomenys pakeičiami išsaugota konfigūracija; įkėlus patikrinkite visą sistemą. |
Naudotojų valdymas – naudotojai
Informacija – informacija ir techninė priežiūra
| Punktas / reikšmė | Parinktys ir sąlygos |
|---|---|
| Programinės aparatinės įrangos versija Rodyti FW ir GUI versijas. | Prieš keisdami nustatymus užsirašykite abi versijas. |
| Ciklų skaitiklis Judesio ciklų skaitikliai. | Visi judesio ciklai / daliniai judesio ciklai. |
| Nustatyti techninės priežiūros priminimą Techninės priežiūros priminimas. | Išjungta arba kas 1×100–250×100 judesio ciklų; priminimas mirksi 3+3 kartus. |
| Techninės priežiūros skaitiklio nustatymas iš naujo Nustatyti dalinį techninės priežiūros skaitiklį į nulį. | Patvirtinti? NE/TAIP; atlikite tik po tikrosios techninės priežiūros. |
| Parametrų nustatymas iš naujo Atkurti parametrus. | Išsaugomi radijo dekodavimo, variklio tipo ir kalibravimo duomenys; atskirti nuo visiško nustatymo iš naujo. |
| Klaidų sąrašas Paskutinės 8 klaidos. | Rodyklių mygtukais peržiūrima istorija; pasirinkus „Ištrinti klaidas“ ji išvaloma patvirtinus. |
Laikmačio valdymas / Komandos
Kalba / slaptažodis / F meniu
Laidinių ir RIO įėjimų reakcijos
| Reakcija | Reikšmė |
|---|---|
| C1 / P1 | Pakartotinis atidarymas uždarant – fotoelementai. |
| C2 / P2 | Pakartotinis uždarymas atidarant – fotoelementai. |
| C3 / P3 | Dalinis sustabdymas; patikrinti kartu su veikimo automatika. |
| C4 / P4 | Sustabdymas ir laukimas, kol bus pašalinta kliūtis. |
| C7 / P7 | Pakartotinis atidarymas uždarant – apsauginiai kraštai. |
| C8 / P8 | Pakartotinis uždarymas atidarant – apsauginiai kraštai. |
| C13 / P13 | Uždarant vėl atidaryti ir nedelsiant sustoti pašalinus kliūtį; ši reakcija taikoma ir stovintiems vartams. |
| R7 / R8 | Atitinkama reakcija 8K2 varžos apsauginiams kraštams; atskira parinktis vienam arba dviem kraštams. |
| P0 | Sustabdyti ir išjungti automatiką; tęsti galima tik gavus naują komandą. |
Nuotolinio valdymo pultelių išsaugojimas ir tvarkymas
Anksčiau aprašytame grafiniame meniu talpa yra 250 naudotojų. AF lizdui reikia tinkamo dažnio ir kodavimo imtuvo; pavyzdys – AF43S su TOP-432EE. Vienodas dažnis savaime negarantuoja suderinamumo.
- Atidarykite „Manage users“ → „New user“.
- Pasirinkite norimą funkciją ir patvirtinkite ENTER.
- Nusiųskite kodą nuotolinio valdymo pultelio pasirinktu mygtuku.
- Norėdami užregistruoti kitą mygtuką ar naudotoją, pakartokite veiksmus, užsirašykite numerį ir komandą bei patikrinkite, ar funkcija iš tikrųjų veikia.
Atskiras trynimas – „Remove user“, visų trynimas – „Remove all“. Pasirinkus „Radio decoding“ → „Rolling code“ arba „TW Key block“, ištrinami anksčiau išsaugoti kitokio kodavimo siųstuvai. Nenaudokite šios parinkties, jei neturite esamų pultelių apskaitos.
Parametrų nustatymas iš naujo ir visiškas atkūrimas
„Information“ → „Parameter reset“ atkuria gamyklinius parametrus, tačiau išsaugo „Radio decoding“, „Motor type“ ir eigos kalibravimo nustatymus. Prieš patvirtindami išsaugokite konfigūraciją, o po nustatymo iš naujo patikrinkite kryptį, apsaugas, laikus ir veikimo bandymus. Visiems naudotojams ištrinti skirta atskira parinktis „Manage users“ → „Remove all“. Po kiekvieno atkūrimo patikrinkite ir išsaugotus pultelius.
Atkūrimas pamiršus slaptažodį yra atskiras visiškas nustatymas iš naujo. Jis ištrina išsaugotus naudotojus, laikus ir kalibravimą. Tai turi atlikti technikas, galintis saugiai iš naujo paleisti visą sistemą.
- Atjunkite plokštės maitinimą, įskaitant visas baterijas, jei jos yra.
- Vienu metu laikykite nuspaudę < ir > ir pagal techninės priežiūros procedūrą vėl įjunkite maitinimą.
- Laikykite mygtukus, kol pasirodys „Factory reset“, pasirinkite „Confirm YES“ ir paspauskite ENTER.
- Iš naujo nustatykite tinkamą modelį, kryptį, visas apsaugas, atlikite mokymą ir užregistruokite naudotojus; prieš eksploatavimą atlikite visus bandymus.
Atsarginės kopijos kūrimas ir įkėlimas naudojant „Memory Roll“
- Atjunkite elektros tinklą ir baterijas, tada įkiškite „Memory Roll“ į pažymėtą jungtį.
- Įjungę pasirinkite „Configuration“ → „External memory“ → „Save data“ arba „Read data“.
- Išsaugant / įkeliant perkeliami naudotojai, laikai ir konfigūracija. Įkeliant gali būti perrašyti esami plokštės duomenys.
- Baigę atjunkite maitinimą ir išimkite „Memory Roll“. Atkūrę patikrinkite modelio atitiktį, kryptį, visas apsaugas ir komandas.
Šie elementai rodomi prijungus atmintį. Naudokite nurodytą „Memory Roll“ jungtį; nejunkite USB įrenginio į kitą jungtį vien dėl panašaus funkcijos pavadinimo.
Paveikslėlyje „Memory Roll“ tikroje ZN8 plokštėje pažymėtas skaičiumi 23.

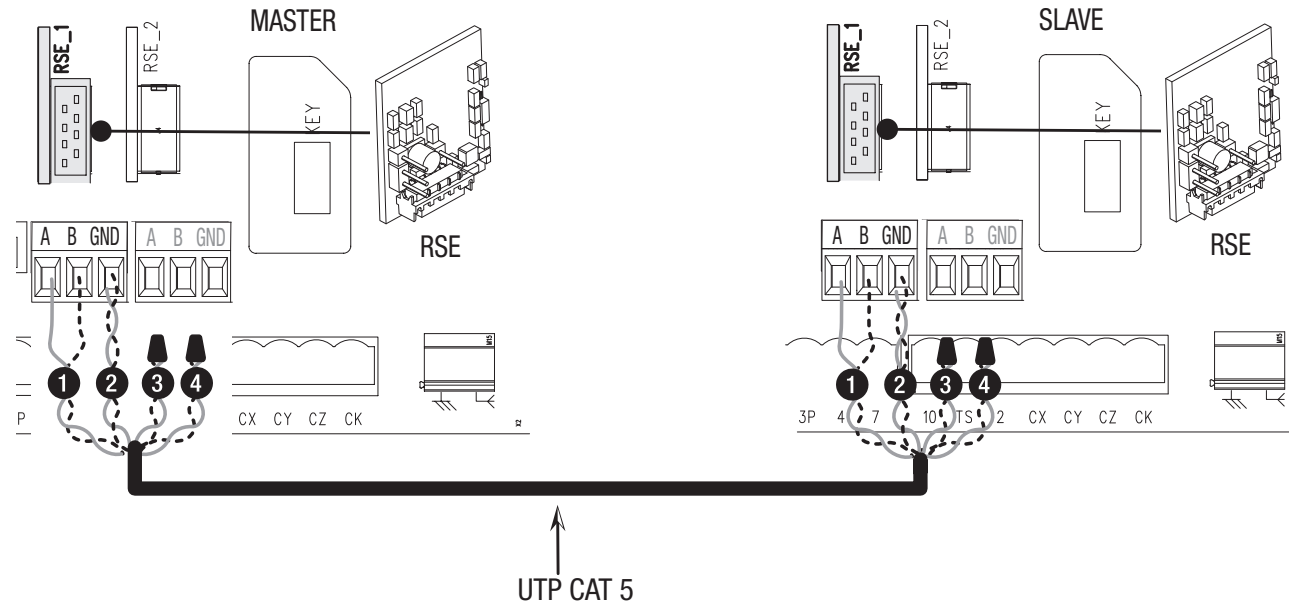

Dvi pavaros MASTER–SLAVE režimu
Į abiejų plokščių RSE_1 įstatykite RSE plokštes ir pagal schemą sujunkite A–A, B–B, GND–GND naudodami UTP CAT5 kabelį. Priedai ir valdymo įtaisai jungiami prie MASTER; ten taip pat registruojami naudotojai. MASTER valdiklyje vedlyje arba RSE1 nustatymuose pasirinkite „Paired“; kita pavara taps SLAVE. Dalinis valdymo signalas valdo MASTER pagal pradinę schemą, o bendras atidarymo signalas – abu vartus.
Jei RSE_1 naudojamas porai, CRP naudoja RSE_2. Šioje konfigūracijoje CAME KEY prijungti negalima. Nesupainiokite vienodai pažymėtų A/B kontaktų skirtingose sąsajose.
Ekrano pranešimų diagnostika
| Pranešimas | Patikra / veiksmai |
|---|---|
| Kalibravimo klaida | Mokymas nutrauktas dėl kliūties; pašalinkite priežastį ir patikrinkite mechanizmą. |
| Enkoderis neveikia | Enkoderis atjungtas arba pažeistas; atjungę maitinimą patikrinkite jam skirtą jungtį ir laidus. |
| Techninės patikros klaida | Kliūtis fotoelementų zonoje, netinkamas prijungimas / konfigūracija arba sugedęs fotoelementas; patikrinkite TS testą. |
| Spyna atidaryta | Pavara atblokuota; patikrinkite, ar svirtis užfiksuota. |
| Maksimalus uždarymo / atidarymo kliūčių skaičius / kliūtys | Viršytas iš eilės aptiktų kliūčių skaičius; pašalinkite pasipriešinimą arba apsaugos suveikimo priežastį. |
| Ryšio klaida | Neteisingai nustatytas RSE prievadas; patikrinkite sujungimą ir režimą. |
| Nuotolinio valdymo pultelis nesuderinamas | Siųstuvas, kodavimas arba TWIN KEY BLOCK neatitinka. |
| SLAVE vartai atidaryti | SLAVE pavara atblokuota. |
| Nėra ryšio su RIO sistema | RIO modulio nėra jungtyje arba jis sugedęs. |
| RIO sistema nesukonfigūruota | Belaidė sistema arba jos įrenginiai nesukonfigūruoti. |
„Information“ → „Errors list“ saugomi paskutiniai 8 klaidų įrašai. Prieš juos ištrindami užsirašykite būseną ir FW/GUI. Jei vartai nejuda, patikrinkite maitinimą iš tinklo, saugiklius, atblokavimą, STOP grandinę, apsaugas ir nuolat aktyvų valdymo signalą. Jei vartai atsidaro, bet neužsidaro, patikrinkite fotoelementus ir atitinkamo įėjimo nustatymą. Neapeikite apsaugos nuolatiniu kontaktų sujungimu.
230 V saugikliai BKV20AGS
| Grandinė | Greito veikimo saugiklis |
|---|---|
| Tinklas | 2 A F |
| Valdymo plokštė | 630 mA F |
| Priedai | 1,6 A F |
Saugiklius tikrinkite atjungę maitinimo tinklą ir baterijas. Keiskite juos tik tokio paties tipo ir nominalo saugikliais, prieš tai pašalinę trumpojo jungimo ar perkrovos priežastį.
Priežiūra ir techninis aptarnavimas
Kas 10 000 ciklų ir ne rečiau kaip kas 6 mėnesius patikrinkite, ar varžtai ir veržlės tvirtai priveržti, įvertinkite judančių dalių nusidėvėjimą ir veikimą, sutepkite atitinkamas mechanines vietas, patikrinkite įspėjamuosius ir saugos įtaisus, rankinį atblokavimą, kabelius, kreipiamąją ir krumpliastiebį. Prieš atlikdami darbus atjunkite maitinimą ir baterijas. Po ilgesnės prastovos, atkūrus maitinimą iš tinklo, patikrinkite visos sistemos veikimą.
Gamintojas nurodo, kad BKV20 MCBF yra 250 000 ciklų, kai vartai yra 20 m ilgio ir sveria 2 000 kg; vėjuotoje vietovėje nurodytas skaičius sumažėja 15 %. Tai orientacinis rodiklis, nusakantis vidutinį laiką tarp gedimų, o ne priežiūros intervalas ar kiekvienų vartų eksploatavimo trukmės garantija. Techninės priežiūros įspėjimą nustatykite meniu Information → Set up maintenance, o skaitiklį nunulinkite tik atlikę techninę priežiūrą.
Baigę nustatymus, uždarykite plokštės apsaugą, dangtį ir patikrinkite visus tvirtinimo elementus. Patikrinkite visų vartų jėgas ir saugos funkcijas, parodykite naudotojui, kaip atblokuoti vartus rankiniu būdu, ir perduokite visos sistemos instrukcijas. Nebenaudojamą elektroniką ir baterijas pristatykite į tam skirtą surinkimo punktą.
CAME BKV20AGS techninės charakteristikos
| Parametras | Aprašytos komplektacijos vertė |
|---|---|
| Modelis / kodas | BKV20AGS / 801MS-0310 |
| Maksimalus vartų varčios svoris / ilgis | 2 000 kg / 20 m |
| Maitinimas iš tinklo | 230 V AC, 50/60 Hz |
| Variklis / plokštės vidinis maitinimas | 36 V DC / 26 V DC |
| Galia | 250 W |
| Jėga / maksimali jėga | 900 N / 1 350 N |
| Maksimalus greitis | 12 m/min |
| Apsaugos klasė | IP54 |
| Darbinė temperatūra | −20 iki +55 °C |
| Veikimas | Nepertraukiamas veikimas; fiksuotas ciklų per valandą skaičius nenurodytas. |
| Darbo laikas | 180 s |
| Energijos sąnaudos budėjimo režimu | 14 W; su RGP1 moduliu – 0,8 W |
| Transformatoriaus šiluminė apsauga | 120 °C |
| Izoliacijos klasė / perdavimo skaičius | I / 40 |
| Pavaros svoris | 21 kg |
| Spalva | Pilka RAL 7024 |
| Krumpliaratis / galiniai jungikliai | 4 modulis / mechaniniai |

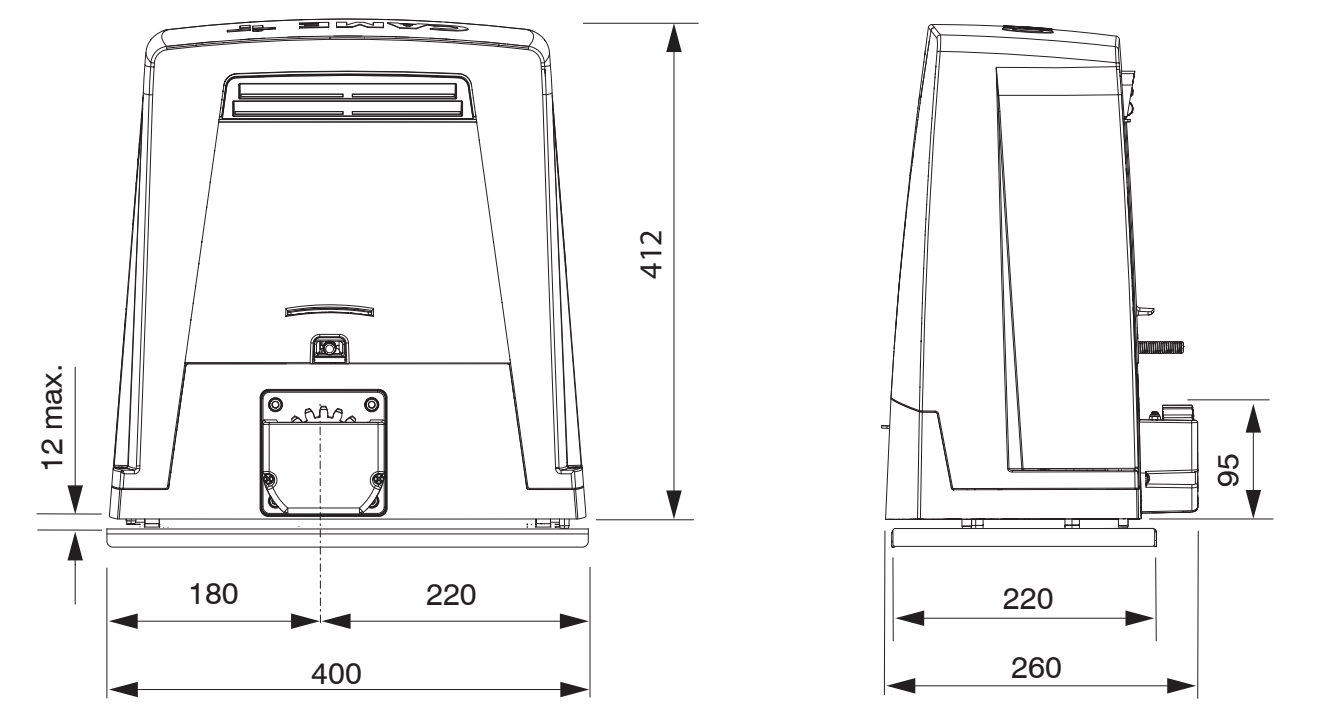

| Matmenys: plotis × gylis × aukštis | 400 × 260 × 412 mm |
| Modelio nustatymas | Motor type → BKV2000 |
| Šio meniu naudotojų talpa | 250 |
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
