CAME RE432M (001RE432M) – universalus dviejų kanalų išorinis imtuvas
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
66,09 € su PVM
| Svoris |
|---|
| 0,15 kg |
Produkto aprašymas CAME RE432M (001RE432M) – universalus dviejų kanalų išorinis imtuvas
Dviejų kanalų imtuvas, suderinamas su CAME nuotolinio valdymo pultais serijų TOP, TMA, TWIN (tik TW2EE/TW4EE) ir ATOMO. Naudodami šį imtuvą, CAME prekės ženklo nuotolinio valdymo pultu galite valdyti kito prekės ženklo automatikos įrenginį, pavyzdžiui, NICE pavaros iš mūsų asortimento. Tai ypač naudinga, jei jau turite CAME pavarą ir jos nuotolinio valdymo pultus, o norėtumėte sumontuoti kito prekės ženklo pavarą ir ją valdyti CAME pultais. Kita galimybė – įsigyti išorinį NICE imtuvą, pavyzdžiui, NICE SMX2R, arba NICE FLOX2R, jei pirmiausia norite naudoti NICE nuotolinio valdymo pultai.
Įrenginio atmintyje galima išsaugoti 50 kodų.

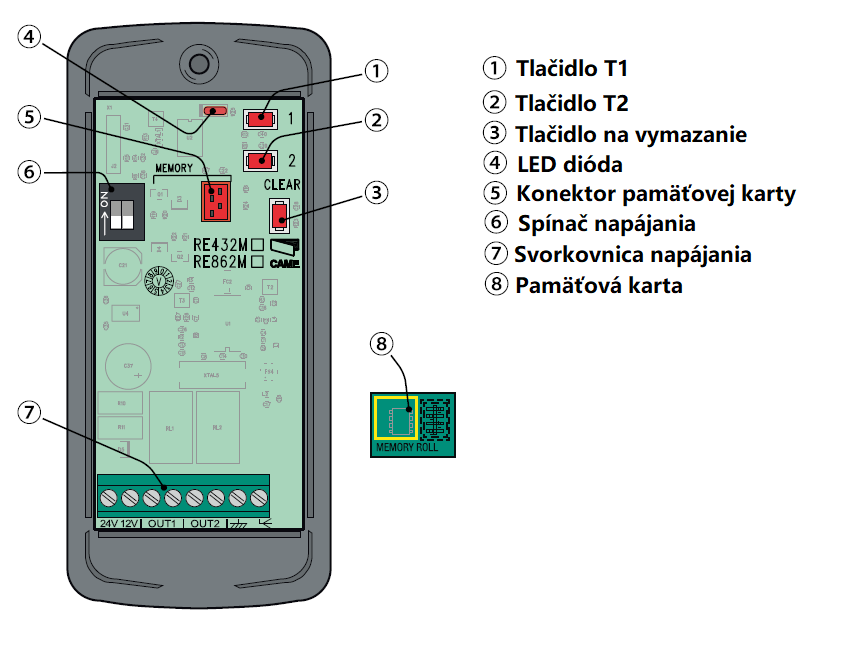

CAME RE432M imtuvo schema (001RE432M)
CAME RE432M imtuve yra gnybtų blokas maitinimui, dviejų bepotencialių relių išėjimai ir antenos įvadas. Taip pat yra mygtukai T1 ir T2, šviesos diodas L1, perjungikliai maitinimo būdui ir funkcijoms pasirinkti 2 RELĖ ir atminties kortelė.

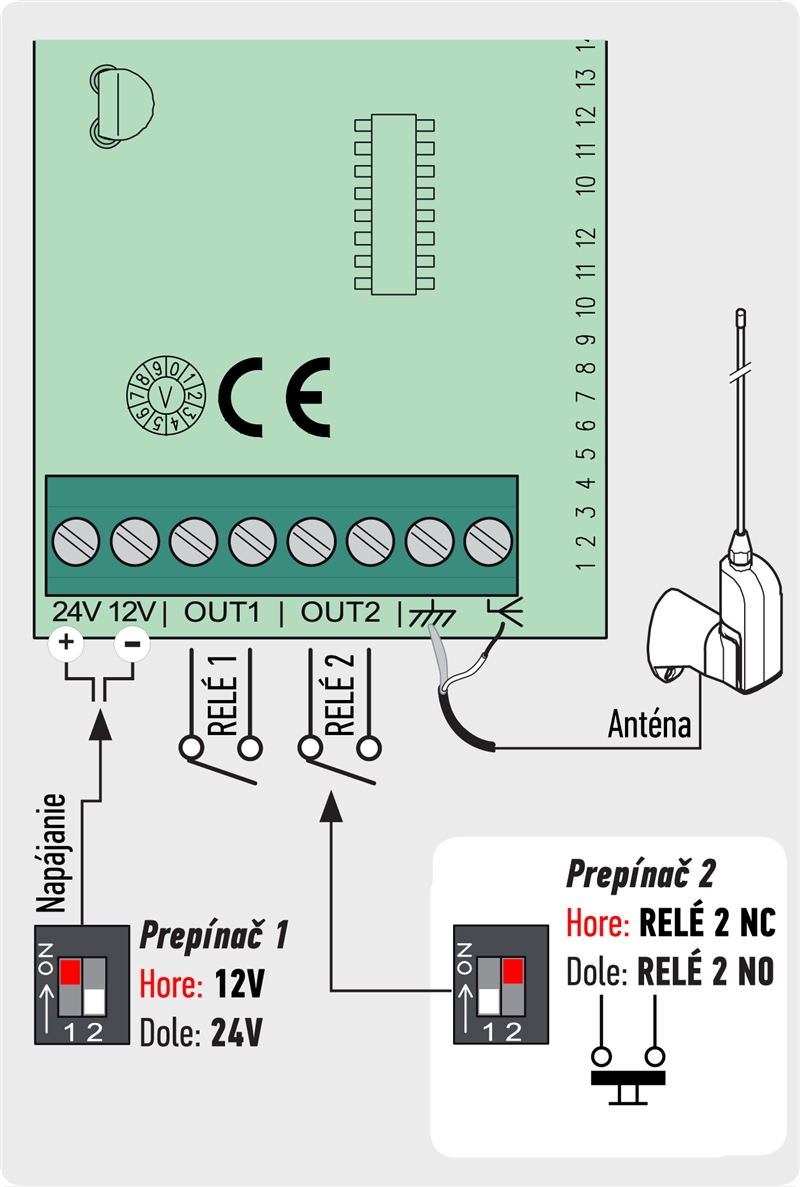

CAME RE432M imtuvo elektros jungimo schema
|
Įrenginys tiekiamas su gnybtų bloku, prie kurio prijungiamas maitinimo šaltinis (12V, arba 24V nuolatinė, arba kintamoji srovė). Maitinimo būdas pasirenkamas naudojant 1 jungiklį, kuris turi dvi padėtis: |
|
||||
|
Abi relės pagal numatytuosius nustatymus yra NO (normaliai atviros), o gavus komandą grandinė uždaroma. Jei reikia NC (normaliai uždaros) funkcijos, galima nustatyti 2 jungiklį į viršutinę padėtį; tokiu atveju 2 RELĖ bus NC (1 RELĖ tačiau liks NO). |
|
Žr. visą jungimo schemą:
Nuotolinio valdymo pultų susiejimas su CAME RE432M imtuvu
Prijungę maitinimą, atlikite šiuos veiksmus:

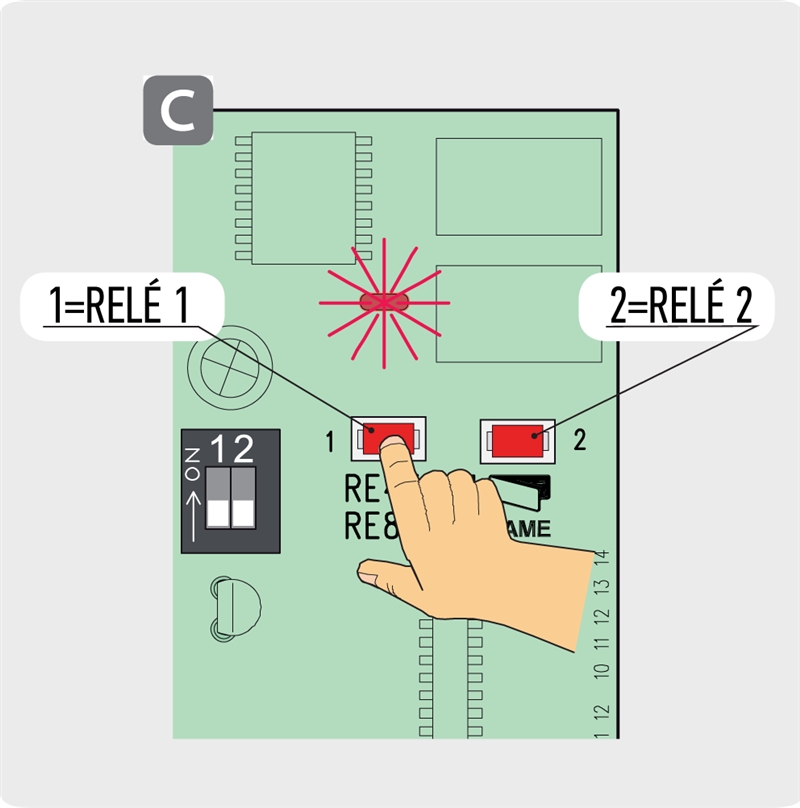

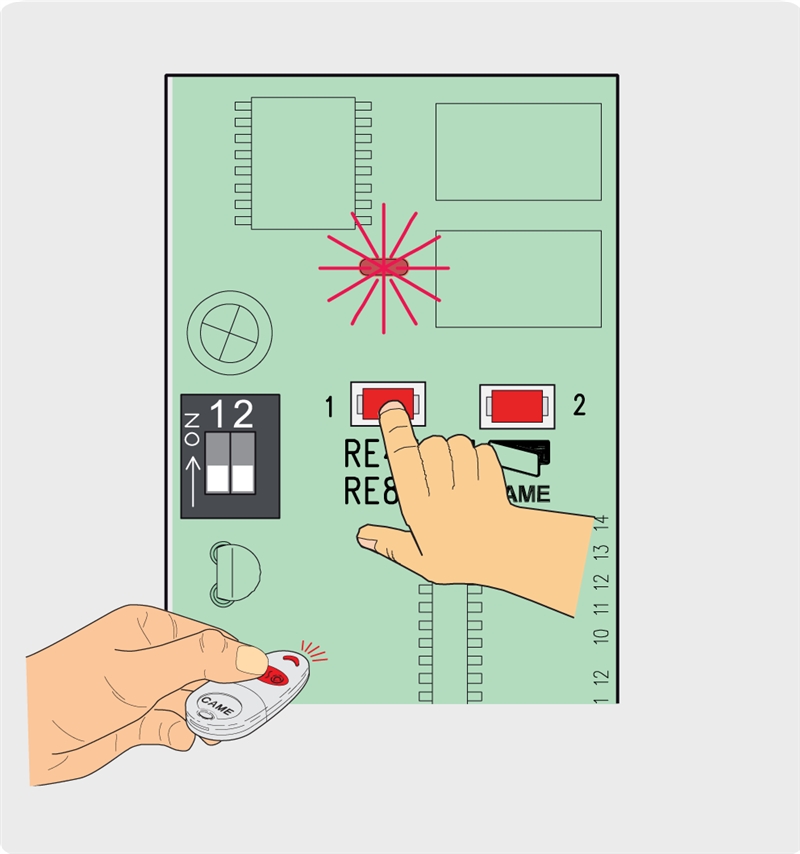

| 1. Laikykite nuspaudę mygtuką imtuve prie relės, kurią norite įrašyti į atmintį; LED indikatorius L1 pradės mirksėti. | 2. Laikykite nuspaudę mygtuką nuotolinio valdymo pulte, kol užsidegs LED indikatorius L1, tada atleiskite abu mygtukus. |
 |
 |
| 3. Atlikta. | |
CAME RE432M imtuvo nuotraukų galerija
|

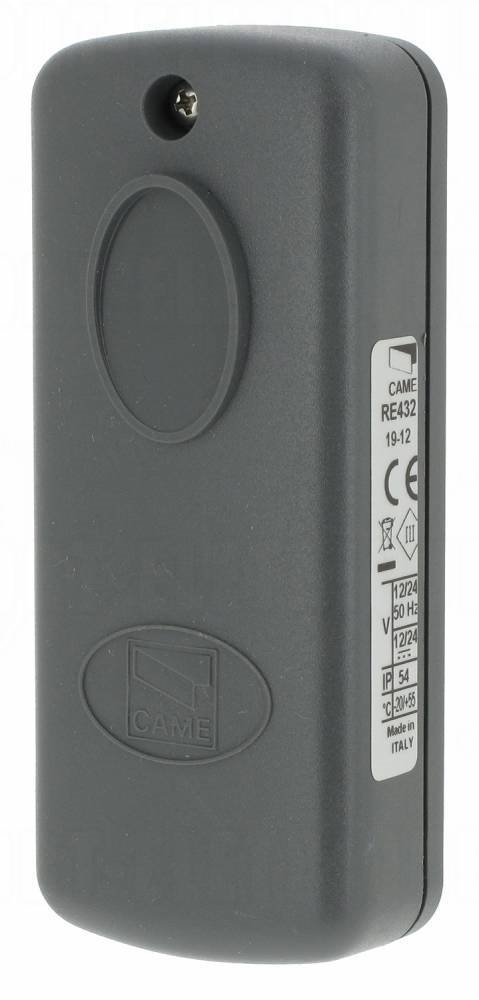

Uždarytas, vaizdas iš priekio |

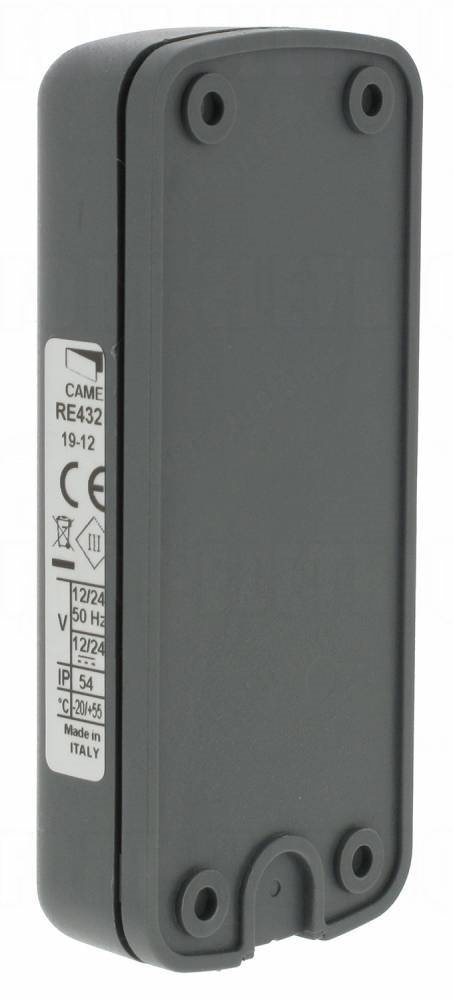

Uždarytas, vaizdas iš galo |

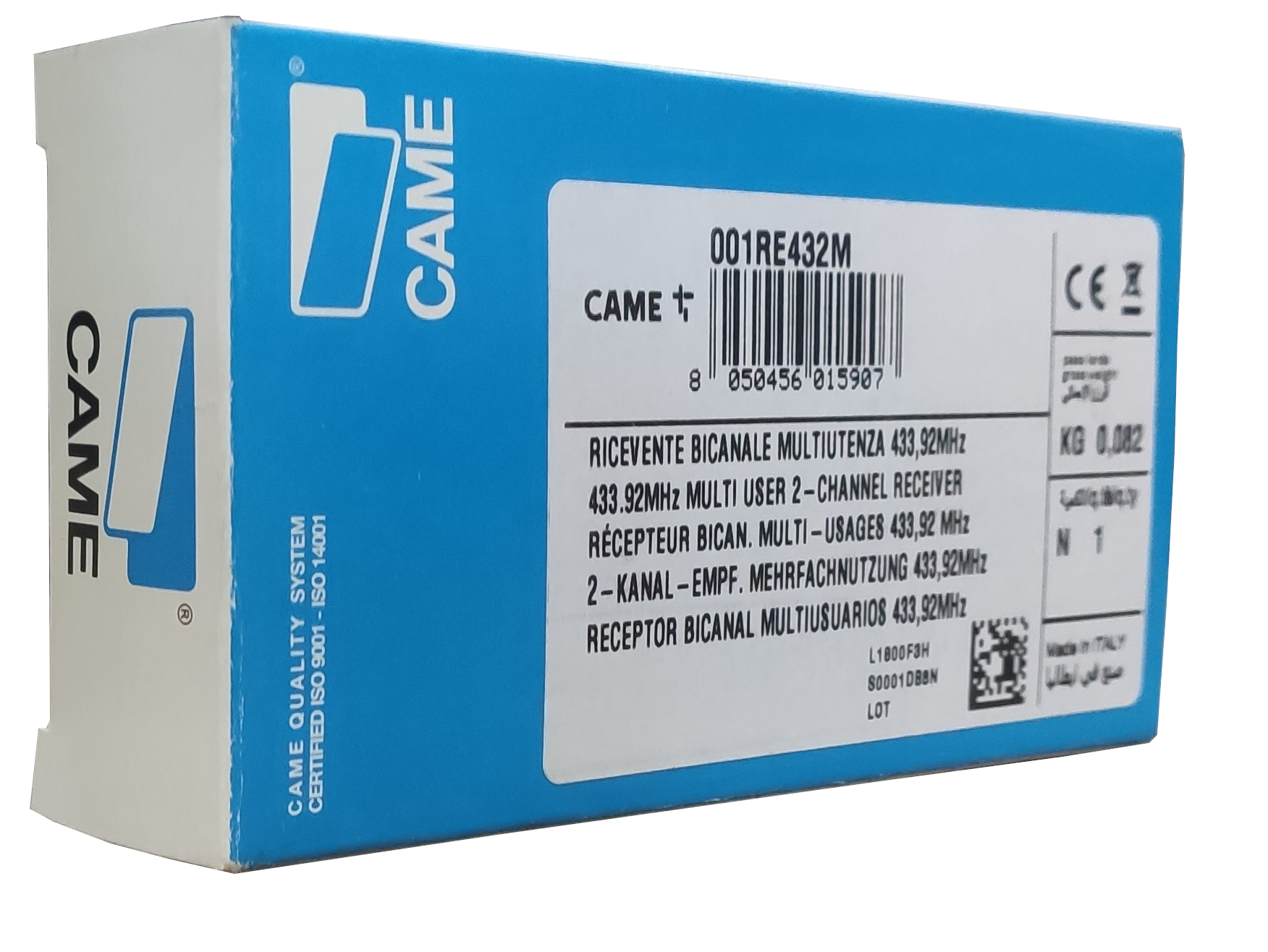

Pakuotė |
|

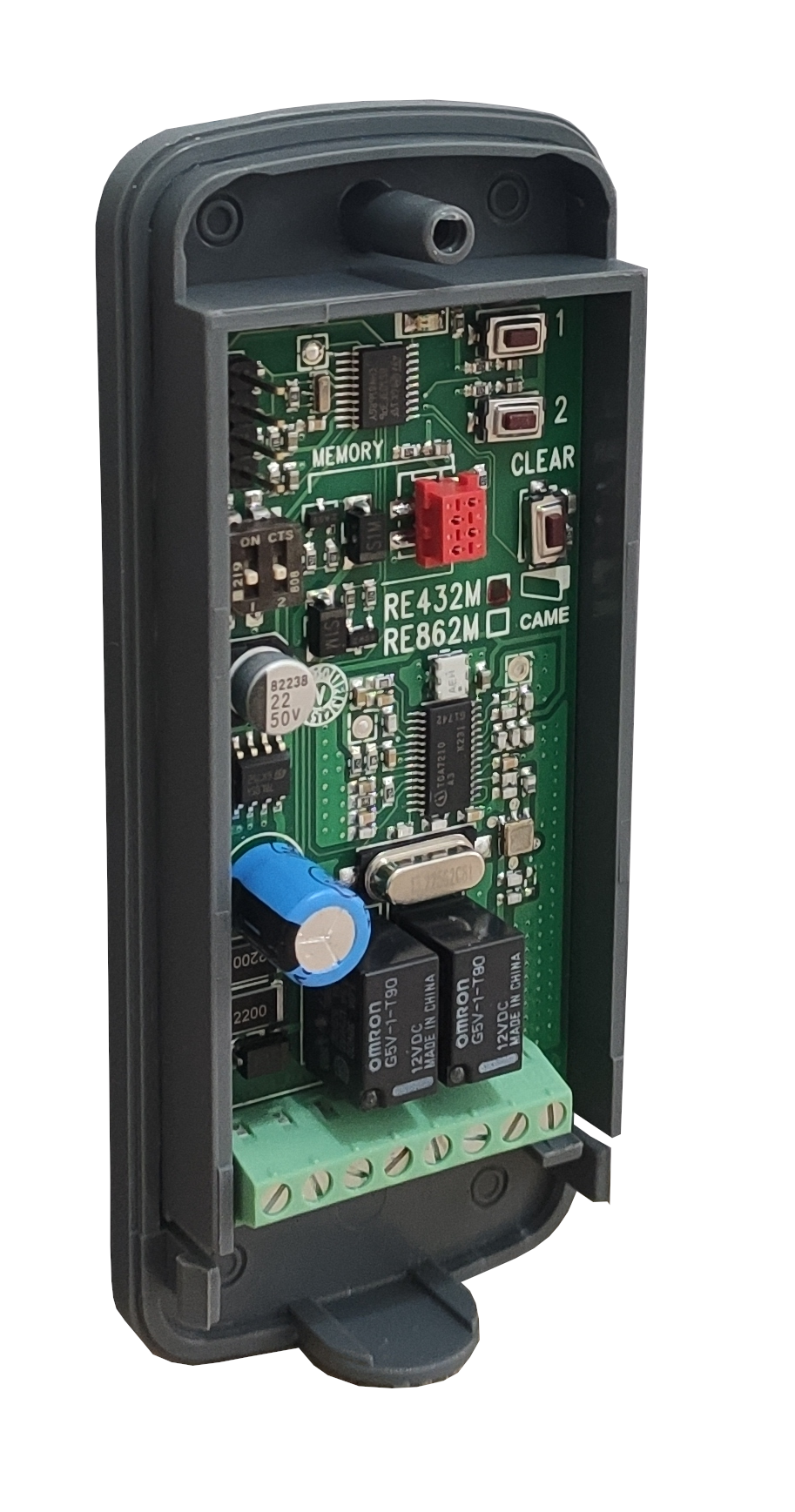

Atidarytas, vaizdas iš kairės |

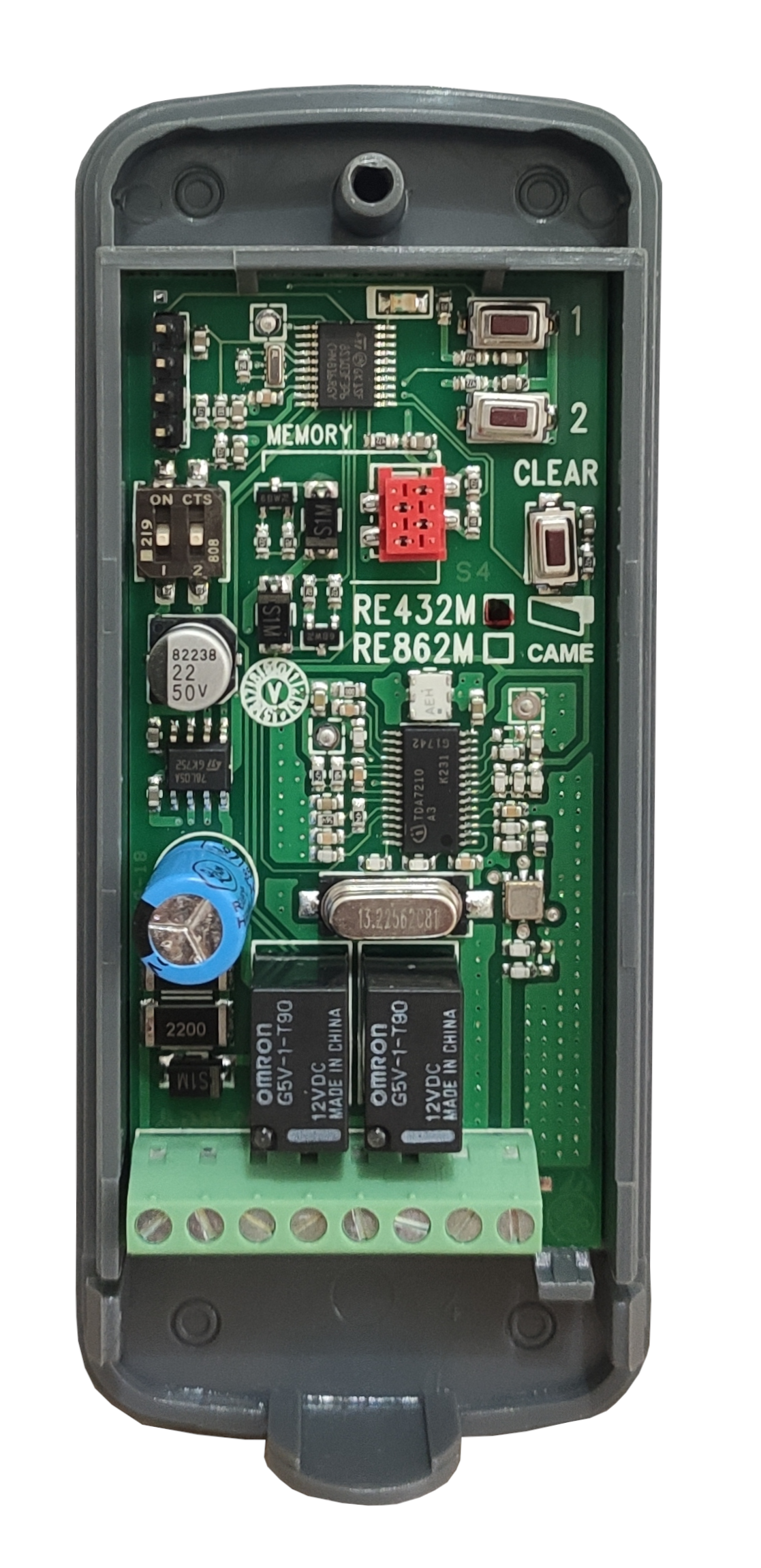

Atidarytas, vaizdas iš priekio |

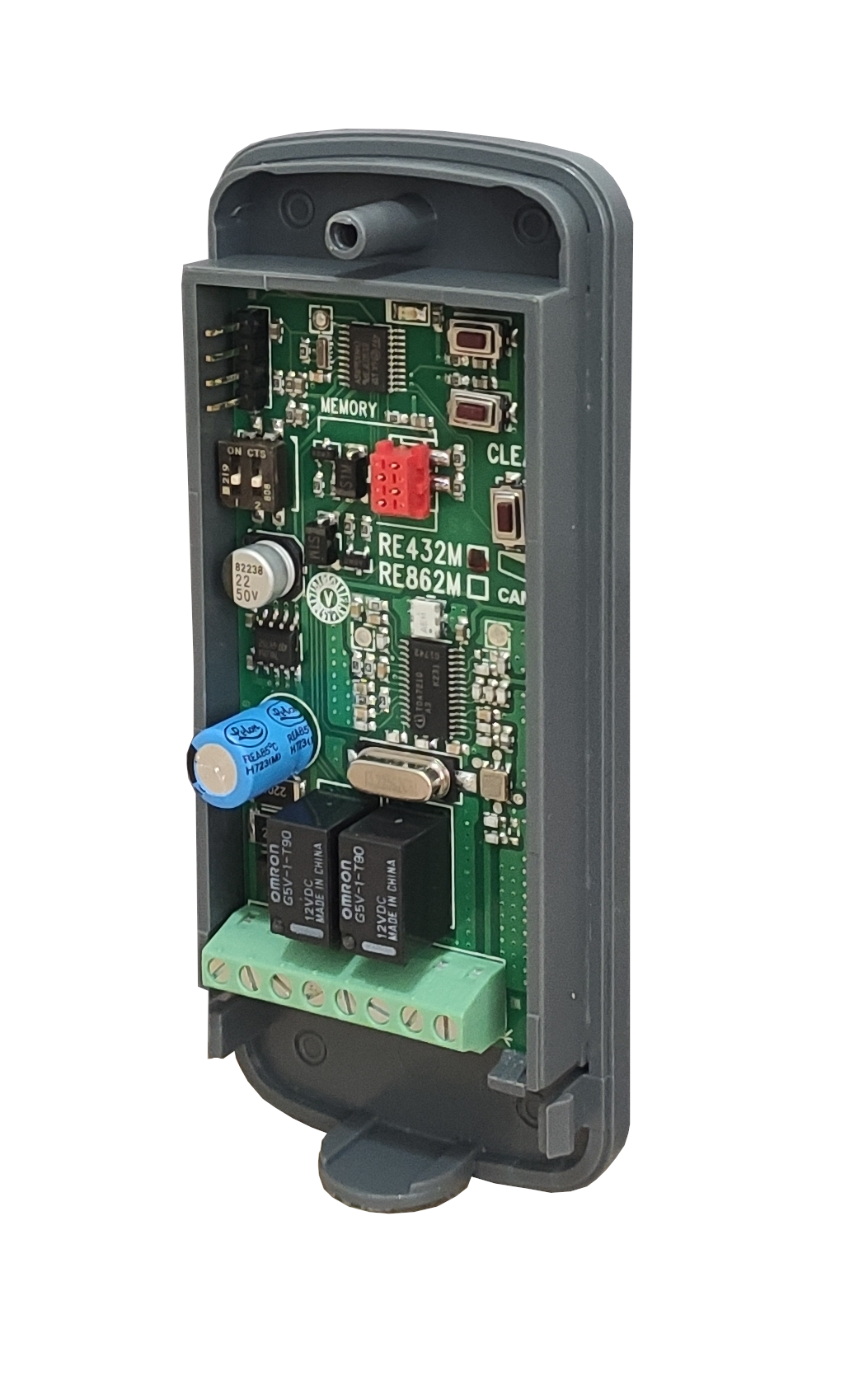

Atidarytas iš dešinės |
CAME RE432M imtuvo techninės savybės
| Kodavimas | Fiksuotas kodas |
|---|---|
| Suderinami nuotolinio valdymo pultai |
- TOP - Atomo |
| Maitinimas | - 12V AC/DC - 24V AC/DC |
| Srovės sąnaudos (minimali) | 39 mA |
| Dažnis | 433,92 MHz |
| Relių skaičius | 2 relės |
| Normaliai atviras relės kontaktas | maks. 1A ir 24Vdc |
| Darbinė temperatūra | -20 iki +55 °C |
| Apsaugos klasė | IP54 |
| Matmenys | 46×26×108 mm (plotis×gylis×aukštis) |
| Svoris | 82 g |
