Greita ir tyli NICE Spykit 650 HS BD pavara


Produkto prieinamumas: Yra sandėlyje

Prekes paprastai išsiunčiame per 24 valandas.


Greita ir tyli NICE Spykit 650 HS BD pavara Greita ir tyli NICE Spykit 650 HS BD pavara
NICE-SPY650-HS-KIT
sandėlyje
298,84 € be PVM
361,60 € su PVM

 vnt.
Svoris
7,00 kg

Produkto aprašymas Greita ir tyli NICE Spykit 650 HS BD pavara

NICE SPYKIT 650 HS BD yra greitas komplektas su varikliu SPY650HS, 24 V DCatskiru SPYBOX BHS, imtuvas OXIBD ir vienu ON3EBD. Visas komplektas maitinamas iš 230 V AC. Variklis yra negrįžtamasis; norint judinti rankiniu būdu, pavara atblokuojama virve.

Komplekte yra 1× vientisas 3,2 m ilgio bėgis SPYRAIL321 su montavimo priedais. Bėgis kreipia ir maitina judantį variklį.

Greitoji navigacija
PriedaiĮranga ir palyginimas
Pasirinkimas ir ribosMontavimas
Gnybtai ir poliškumasFotoelementai
Pirmasis paleidimasNustatymai
Nuotolinio valdymo pultaiAtstatymas
DiagnostikaAtblokavimas
PriežiūraParametrai
PDF vadovas

Valdymo blokas ir suderinami priedai

Fotoelementai, įspėjamoji lemputė ir apsauginis kraštas į komplektą automatiškai neįeina. Kliūties aptikimas nepakeičia visų vartų saugos įvertinimo ar jėgos matavimo juos perduodant eksploatuoti.

KasKodėlTipas / prijungimas
ValdymasAtskiras ant sienos montuojamas blokas; valdo variklį ir saugos įtaisus.SPYBOX BHS yra komplekte. Gnybtai ir poliškumas.
Nuotolinis valdymasDvikryptis valdymas ir informacija apie komandos priėmimą / vartų būseną.OXIBD + 1 × ON3EBD yra komplekte; susiejimas su OXIBD.
BėgisKreipiamoji ir maitinimo trasa judančiam varikliui.1× SPYRAIL321 — vientisas 3,2 m ilgio bėgis su montavimo priedais. Montavimas ir izoliacija.
FotoelementaiKliūčių aptikimas saugomoje zonoje.EPSB, EPMB, EPLB – BlueBUS; prijungimas.
Kiti fotoelementaiPasukamas arba specialus sprendimas pagal vartų konstrukciją.F210B, FT210B, EPMOW; pasirinkite pagal jų prijungimo būdą ir esamą prieinamumą.
SignalizavimasĮspėjimas vartams judant ir pasirenkamas apšvietimas.ELDC arba WLT; išėjimo įtampa ir funkcija.
Pakeliami vartaiTraukimo svirties eigos pritaikymas.SPA5 atitinkamiems pakeliamiems vartams; spyruoklinėje konstrukcijoje patikrinkite, ar galima montuoti be SPA5.
Techninės priežiūros nustatymasIšsamus nustatymas ir diagnostika per BusT4.Oview + IBT4N.
Atsarginis maitinimasVeikimas dingus elektros tinklo įtampai.PS324 priklauso nuo valdymo bloko versijos; tinkamo atsarginio maitinimo prieinamumą pasitikrinkite pas mus. Naudokite šiam valdymo blokui skirtą atsarginį maitinimo šaltinį.

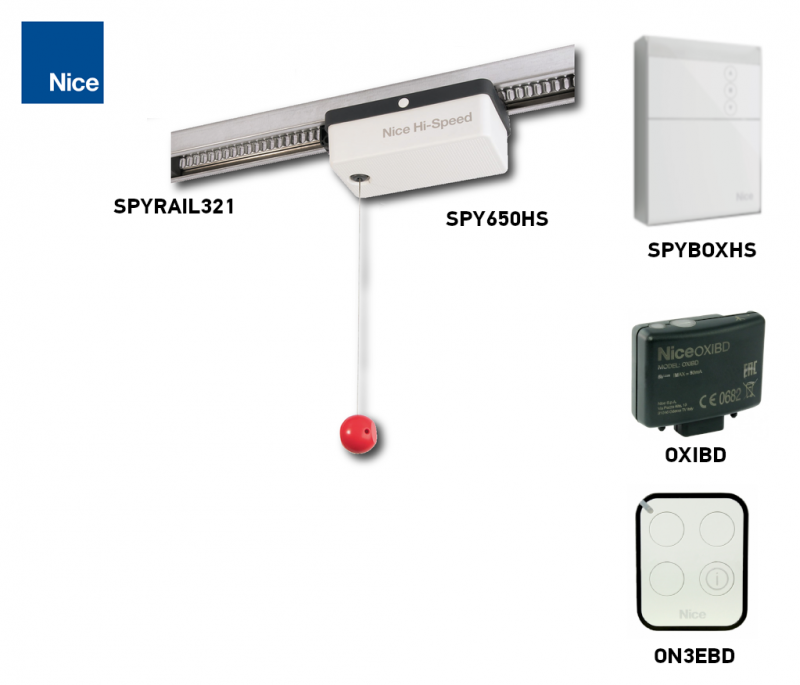

SPYKIT650HSBD komplekto sudėtis

Palyginkite pavaros tipą, greitį, valdymą ir konkrečių vartų ribos. Didesnė jėga ar greitis savaime nereiškia, kad pavara bus tinkama. Saugos priedai ir atsarginis maitinimas pasirenkami atskirai.

Greitas SPY rinkinys
NICE SPYKIT 650 HS BD
NICE SPYKIT 650 HS BD
650 N; greitis iki 0,24 m/s. SPYBOX BHS, OXIBD ir ON3EBD; 1× SPYRAIL321, vientisas 3,2 m bėgis.

Kokiems garažo vartams tinka SPY650HS

Rinkinys skirtas sekciniams vartams iki 10,5 m² arba atverčiamiems vartams iki 11,5 m². Toliau pateikti orientaciniai matmenys yra plotis × aukštis; jie priklauso nuo vartų tipo ir bėgio ilgio. Taip pat patikrinkite vartų balansą, pasipriešinimą ir montavimo erdvę. Vien vartų ploto nepakanka.

Vartų tipas3,2 m bėgis4 m bėgis
Sekciniai4,2 × 2,5 m3,2 × 3,3 m
Neišsikišantys atverčiami vartai su SPA54,0 × 2,3 m3,0 × 3,1 m
Išsikišantys atverčiami vartai su SPA5 / spyruokliniai vartai be SPA54,0 × 2,8 m3,3 × 3,5 m

Didžiausia variklio jėga yra 650 N o vardinė jėga – 200 N. Niutonai nėra vartų masė kilogramais. Gyvenamajam naudojimui skirti vartai turi lengvai judėti ranka, jų pasipriešinimas turi būti ne didesnis kaip 150 N; didesne variklio jėga nekompensuokite netinkamai veikiančių spyruoklių ar strigimo.

Ką reiškia atidarymas maždaug per 8,5 s

Rodiklis maždaug 8,5 s nurodytas pagal tipinius 2 m aukščio vartus ir neapima greitėjimo ir lėtėjimo. Tai nėra garantuotas bet kokių vartų viso judėjimo laikas. Didžiausias greitis yra 0,24 m/s; tikrasis laikas priklauso nuo nustatymų, eigos ir apkrovos.

Darbinė apkrova

RibaVertė
Ciklai per valandąDaugiausia 30
Ciklai per dienąDaugiausia 300
Ciklai be pertraukosDaugiausia 12

Vienas ciklas – visiškas atidarymas ir uždarymas. Tai didžiausios ribinės vertės tinkamiems vartams, o ne garantija, kad pavara atliks tiek pat ciklų esant bet kokiam pasipriešinimui ar temperatūrai. Ilgesnis bėgis nepadidina leistino vartų ploto. Jei norite pasitikslinti, ar pasirinkimas tinkamas, atsiųskite mums vartų tipą, matmenis ir numatomą naudojimo intensyvumą.

SPYRAIL bėgio, variklio ir SPYBOX BHS montavimas

Prieš montuodami atjunkite elektros tinklą ir atsarginį maitinimą. Patikrinkite spyruokles, vartų balansą ir jų judėjimą rankiniu būdu. SPY650HS vežimėlis juda tiesiai dantytu bėgiu; diržas ar grandinė nenaudojami. Variklis maitinamas 24 V DC įtampa per bėgį ir izoliuotą vidinį profilį.

Bėgis turi būti elektriškai izoliuotas nuo vartų ir aplinkinių laidžių konstrukcijų. Naudokite komplekte esančias izoliacines detales. Bėgiui susilietus su metaliniais vartais arba pažeidus izoliaciją gali įvykti trumpasis jungimas; toks pats montavimo sprendimas kaip SR32B atveju netinka.

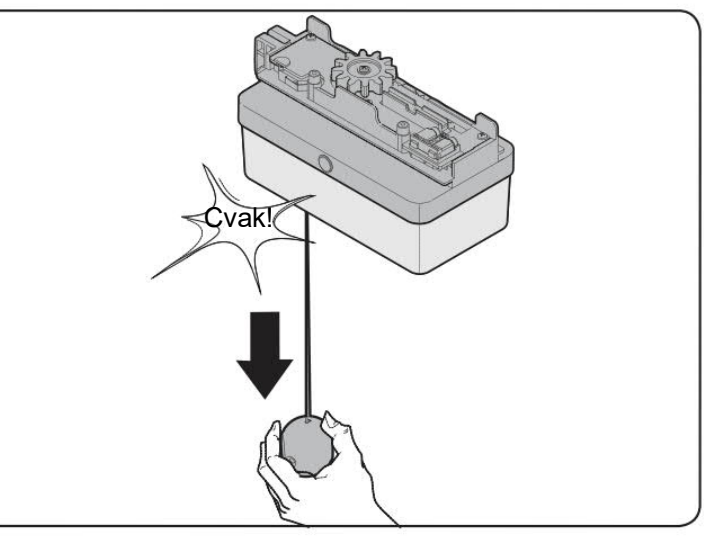

  1. Atlaisvinkite variklį traukdami virvutę ir patikrinkite, ar krumpliaratis juda laisvai. Jei bėgis sudarytas iš dviejų dalių, sujunkite abu profilius, užfiksuokite jungtį ir įstatykite juostą į izoliacinį profilį jos nedeformuodami.
  2. Įstatykite variklį tinkama kryptimi. Ištraukiant abu transportavimo dirželius, abu kontaktinius elementus reikia užfiksuoti pagal montavimo brėžinį. Nespauskite variklio, jei kontaktai išstumti netinkamai.
  3. Sumontuokite abu reguliuojamus galinius ribotuvus ir maitinimo galinę dalį. Jos vieta turi atitikti MOT jungimo schemą ir judėjimo kryptį.
  4. Bėgį pritvirtinkite vartų ašyje, sulygiuokite su lubomis ir tvirtai pritvirtinkite naudodami komplekte esančią izoliaciją. Sutrumpinkite lubų laikiklius, kad jie būtų vienoje plokštumoje su bėgiu ir netrukdytų vežimėliui.
  5. Svirtį prijunkite prie tinkamai sutvirtintos vartų dalies. Nustatykite uždarymo ir atidarymo ribotuvus ir tvirtai priveržkite jų varžtus.
  6. SPYBOX BHS pritvirtinkite prie sienos, pasirinkę vietą, kurioje saugu valdyti ir atlikti techninę priežiūrą. Avarinio atblokavimo virvutė turi būti pasiekiama žemiau kaip 1,8 m aukštyje. Valdymo elementus montuokite atokiau nuo judančių dalių, paprastai bent 1,5 m virš grindų.

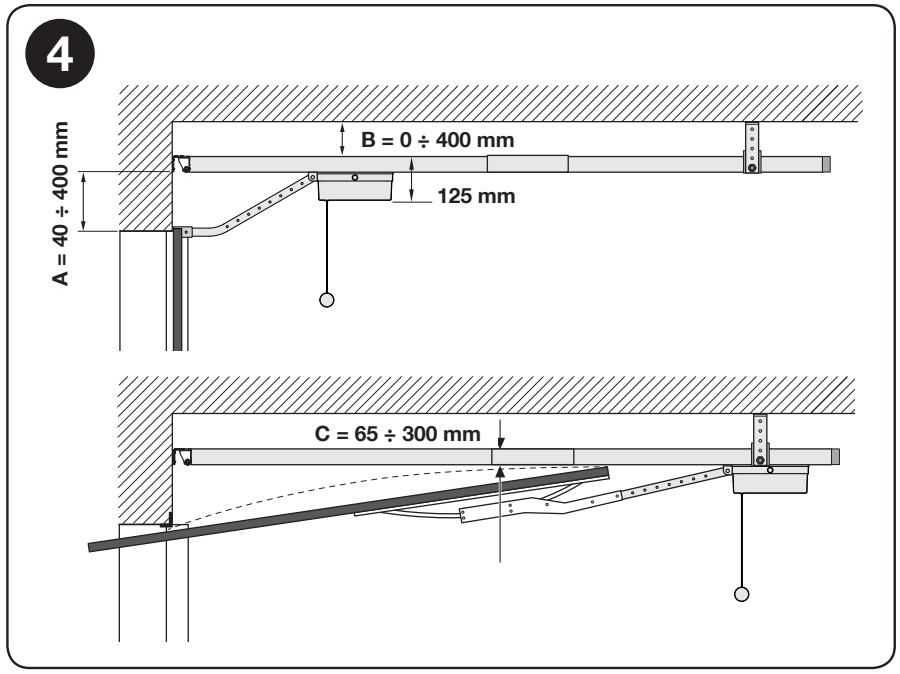

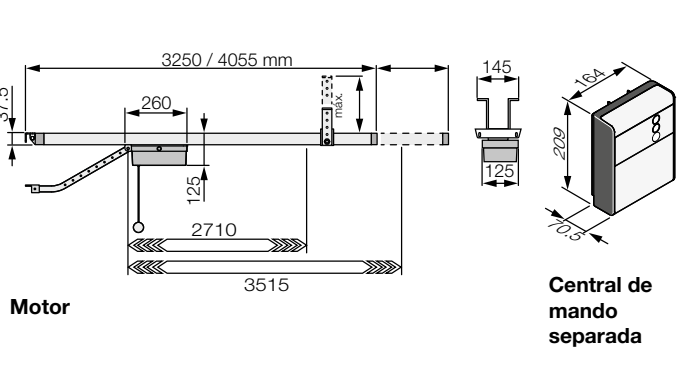

SPY montavimo erdvė: A, B ir atstumas C nuo aukščiausio vartų taško

Pažymėta kryptimi išlaikykite A = 40–400 mm, B = 0–400 mm, C = 65–300 mm. C – atstumas tarp bėgio ir aukščiausio vartų taško vartams judant.

Kabeliai

JungtisSkerspjūvis / didžiausias ilgis
MOT – bėgio maitinimas2 × 1 mm²; 5 m; komplekte esantis kabelis.
BlueBUS2 × 0,75 mm²; 20 m; įrenginiai jungiami lygiagrečiai.
INP1 / INP2 / STOP2 × 0,5 mm²; 20 m.
FLASH2 × 0,5 mm²; 20 m.
AntenaRG58; 10 m; atskiras bendraašis kabelis.
Elektros tinklas3 × 1 mm²; 230 V AC 50/60 Hz; apsauginis laidininkas ir tinkamas atjungimas.

Prie elektros tinklo prijungia elektrikas. Žemosios įtampos laidus atskirkite nuo elektros tinklo laidų ir apsaugokite nuo tempimo, vartų judėjimo bei suspaudimo. 230 V maitinimo įtampos negalima jungti prie priedų įėjimų.

SPYBOX BHS: gnybtai ir poliškumas

Šie gnybtai skirti SPYBOX BHS su BlueBUS. Paprastame SPYBOX su reliniu PHOTO naudojama kitokia jungimo schema. Prieš pradėdami darbus patikrinkite faktiškai sumontuoto įrenginio žymėjimą.

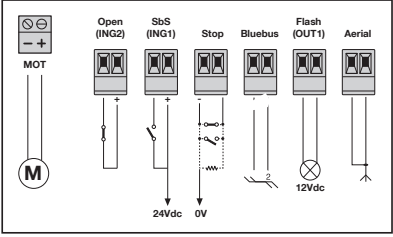

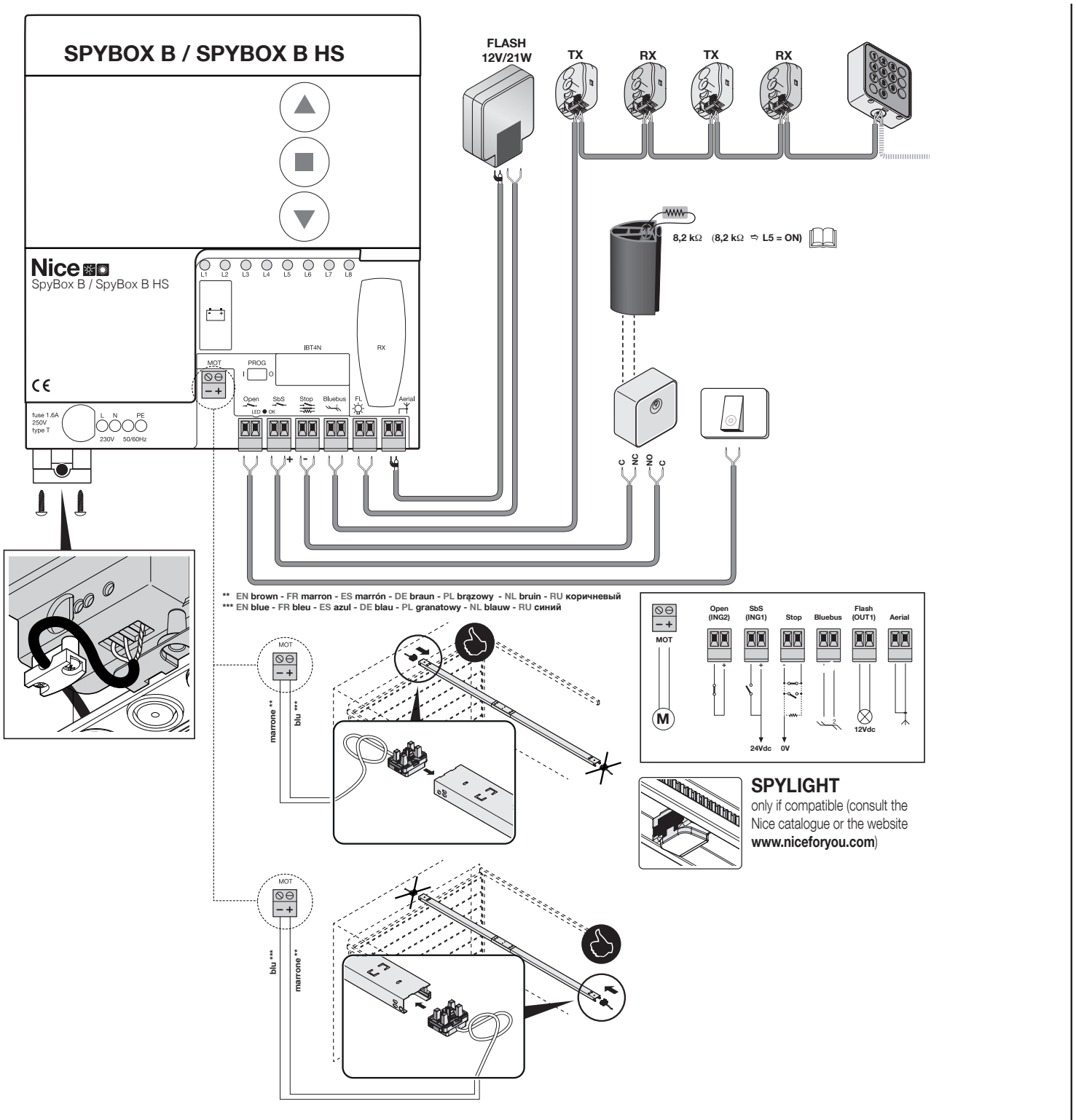

SPYBOX B/HS jungimo schema: bėgis, BlueBUS, valdymo komandos, STOP, mirksintis švyturėlis ir antena

GnybtaiFunkcija / jungtis
MOT − / +24 V DC bėgio maitinimo daliai. Laikykitės pažymėto − / + poliškumo ir maitinimo dalies orientacijos, nurodytos brėžinyje. Kryptį keiskite tik atjungę maitinimą.
BlueBUSDviejų laidų ryšys ir suderinamų įrenginių maitinimas; be poliškumo +/−.
Open / INP2Paprastai įtampos neturintis NO kontaktas tarp Open ir jo bendrojo gnybto +. Funkcija keičiama parametru INP2.
SbS / INP1Įtampos neturintis NO kontaktas tarp SbS ir jo bendrojo gnybto +; žingsninė komanda.
STOPApsauginė įvestis GND atžvilgiu; NO, NC arba 8,2 kΩ, tipas nustatomas atpažįstant įrenginius. Pats kontaktas neturi poliškumo.
FLASH / OUT1Gamyklinis švyturėlio režimas 12 V DC / 21 W; programuojama 24 V DC / 25 W. Pasirinkite režimą pagal faktinę apkrovą.
AERIALAtskira koaksialinės antenos įvestis; centrinis laidininkas ir ekranas jungiami pagal schemą, tai nėra maitinimo jungtis.
L / N / PE230 V AC tinklo įtampa ir apsauginis laidininkas; atskirti nuo variklio ir priedų.

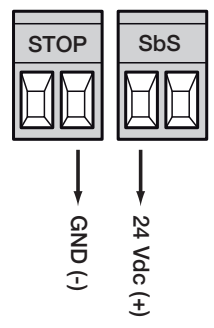

SPYBOX BHS gnybtų bloko padėtis ir pažymėti bendrieji gnybtai

Išorinio valdymo maitinimas: pliusas ir minusas

Kai orientacija tokia pati kaip paveikslėlyje, dešinysis STOP poros gnybtas = GND, minusas (−) ir kairysis SbS poros gnybtas = maitinimas, pliusas (+). Žyma „24 Vdc“ prie gnybto neatstoja prijungiamo įrenginio leistino diapazono patikros: pagalbinio maitinimo šaltinio įtampa yra 30 V DC, tolerancija −20 % / +5 %, taigi maždaug 24–31,5 V DC, o didžiausia srovė – 100 mA iš viso. Naudokite tik įrenginį, tinkamą visam šiam diapazonui.

SPYBOX pagalbinis maitinimas: dešinysis STOP – minusas, kairysis SbS – pliusas

Valdymo modulio mygtukas arba relė

Komanda perduodama įtampos neturinčiu NO kontaktu tarp INP1 (SbS) ir bendrojo šios poros gnybto +. Jei moduliui reikia maitinimo, prijunkite jį atskirai prie patikrintų pliuso ir minuso. Nejunkite modulio išėjimo įtampos prie komandos įvesties.

Apsauginis STOP kraštas

Pasikeitus išmoktam STOP įėjimo būviui, judėjimas iškart sustabdomas ir trumpam pakeičiama judėjimo kryptis. NO kontaktus galima jungti lygiagrečiai, NC – nuosekliai. Jei naudojamas stebimas varžinis kraštas 8,2 kΩ įjunkite STOP 8K2 testą ir tada atpažinkite įrenginius. Skirtingų tipų derinius junkite pagal jų schemas; įprastas jungiklis nėra lygiavertis stebimam apsauginiam kraštui.

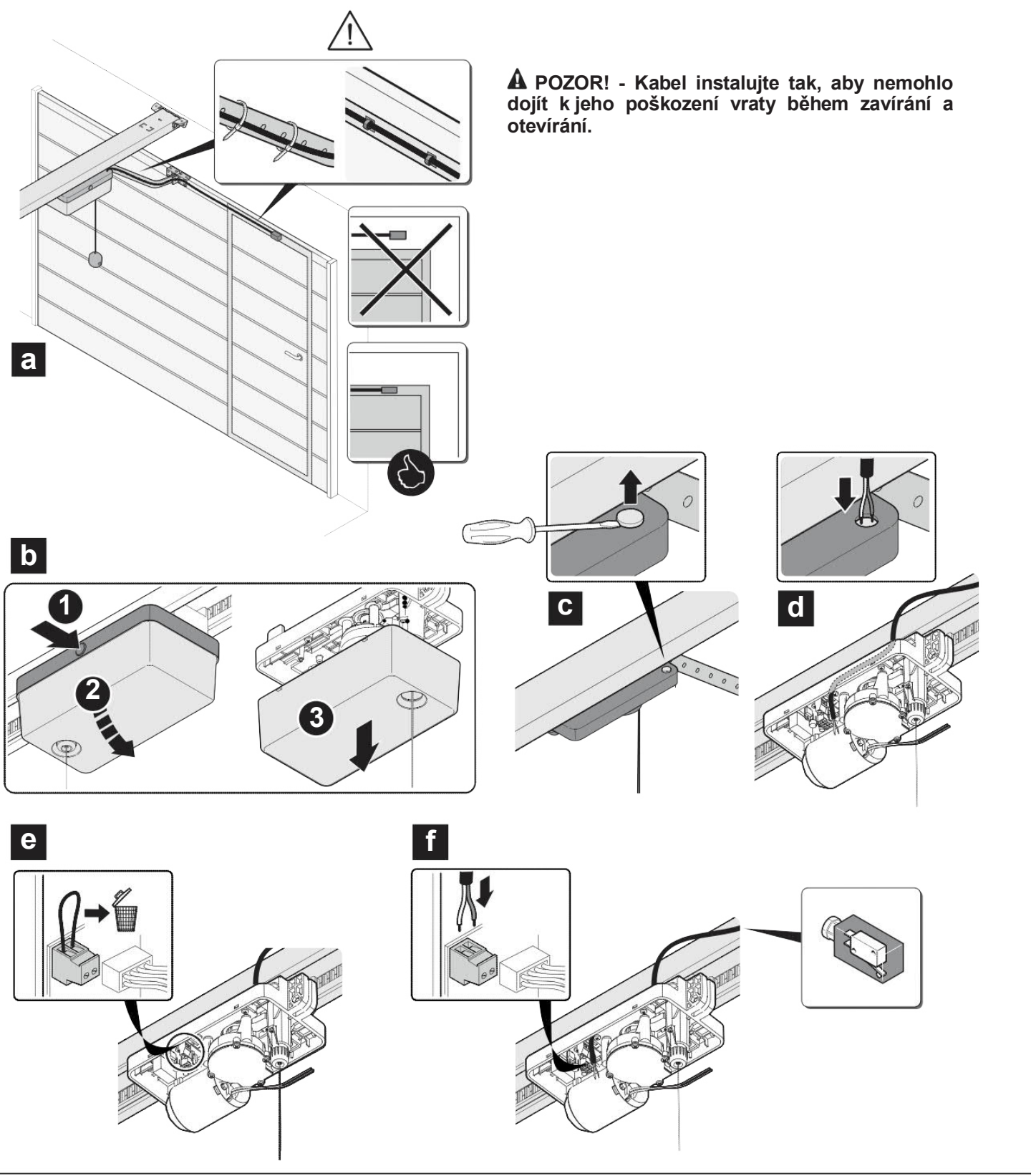

Vartai su įmontuotomis praėjimo durelėmis

Ant slankiojo variklio plokštės yra atskira pora 1–2 apsauginiam mikrojungikliui NC. Atidarius dureles, variklis turi būti blokuojamas. Atjungę maitinimą, išimkite trumpiklį ir prijunkite kontaktą, kurio vardinė srovė ne mažesnė kaip 10 A; kabelio ilgis – ne daugiau kaip 3 m, skerspjūvis – ne mažesnis kaip 1 mm². Apsaugokite jį nuo prispaudimo. Kontaktas neturi poliškumo ir nėra maitinimo išvestis.

Įmontuotų durelių apsauginis kontaktas prie SPY variklio 1–2 gnybtų

BlueBUS fotoelementai

EPSB, EPMB arba EPLB prijunkite tiek TX, tiek RX lygiagrečiai prie BlueBUS poros. Tai yra jungimas be poliškumo. Relinių NC fotoelementų negalima jungti prie šios magistralės vietoj dviejų laidų įrenginio.

  1. Išjungę maitinimą, nustatykite vienodus vienos poros TX ir RX trumpiklius. Kiekvienai kitai porai reikia priskirti kitą adresą.
  2. Sulygiuokite siųstuvą ir imtuvą bei užbaikite laidų jungimą. Pasirinkite funkciją pagal saugomą zoną.
  3. Pridėję, pašalinę įrenginį arba pakeitę adresą, pakartokite įrenginių atpažinimą ir patikrinkite kiekvieną porą.

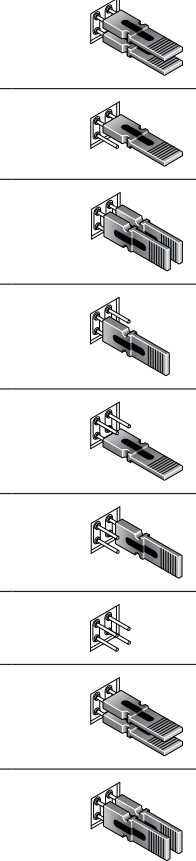

AdresasFunkcijaTX / RX trumpikliai
PHOTOUždarant keičia judėjimo kryptį į atidarymo; h = 50 cm.TX ir RX trumpikliai PHOTO adresui
PHOTO IIUždarant keičia judėjimo kryptį į atidarymo; h = 100 cm.TX ir RX trumpikliai PHOTO II adresui
PHOTO 1Uždarant trumpam sustoja ir pakeičia judėjimo kryptį; h = 50 cm.TX ir RX trumpikliai PHOTO 1 adresui
PHOTO 1 IIUždarant trumpam sustoja ir pakeičia judėjimo kryptį; h = 100 cm.TX ir RX trumpikliai PHOTO 1 II adresui
PHOTO 2Atidarant sustabdo judėjimą.TX ir RX trumpikliai PHOTO 2 adresui
PHOTO 2 IIAtidarant sustabdo judėjimą.TX ir RX trumpikliai PHOTO 2 II adresui
PHOTO 3Atidarant ir uždarant trumpam sustoja ir pakeičia judėjimo kryptį į atidarymo.TX ir RX trumpikliai PHOTO 3 adresui
FA1Atidarymo komanda; reikalingi tinkami fotoelementai ir A trumpiklio pakeitimas.TX ir RX trumpikliai adresui FA1
FA2Antroji atidarymo komanda; reikalingi tinkami fotoelementai ir A trumpiklio pakeitimas.TX ir RX trumpikliai adresui FA2

Padidinkite visus trumpiklius. FA1/FA2 įrangos nekeiskite nepatikrinę jos instrukcijos; jos skirtos komandos funkcijai, o ne įprastai apsaugai uždarant.

ELDC arba WLT švyturėlis ir antena

Skirta ELDC tinka bazinis FLASH 12 V DC; leistina šio režimo galia yra 21 W. ELDC turi 12–36 V DC FLASH maitinimo įėjimą. Naudojant WLT pasirinkite tinkamą 24 V režimą ir patikrinkite jo nustatymą. Įtampa keičiama II/L4 lygiu; jo negalima keisti nepatikrinus prijungtos apkrovos.

Švyturėlyje atskirkite FLASH nuo AERIAL. Pateiktoje ELDC detalės schemoje prie FLASH nenurodyta +/− poliškumo tvarka; neperkelkite jos iš pagalbinės STOP/SbS jungties. Anteną prijunkite atskiru koaksialiniu kabeliu; centrinę gyslą ir ekraną junkite pagal schemą.

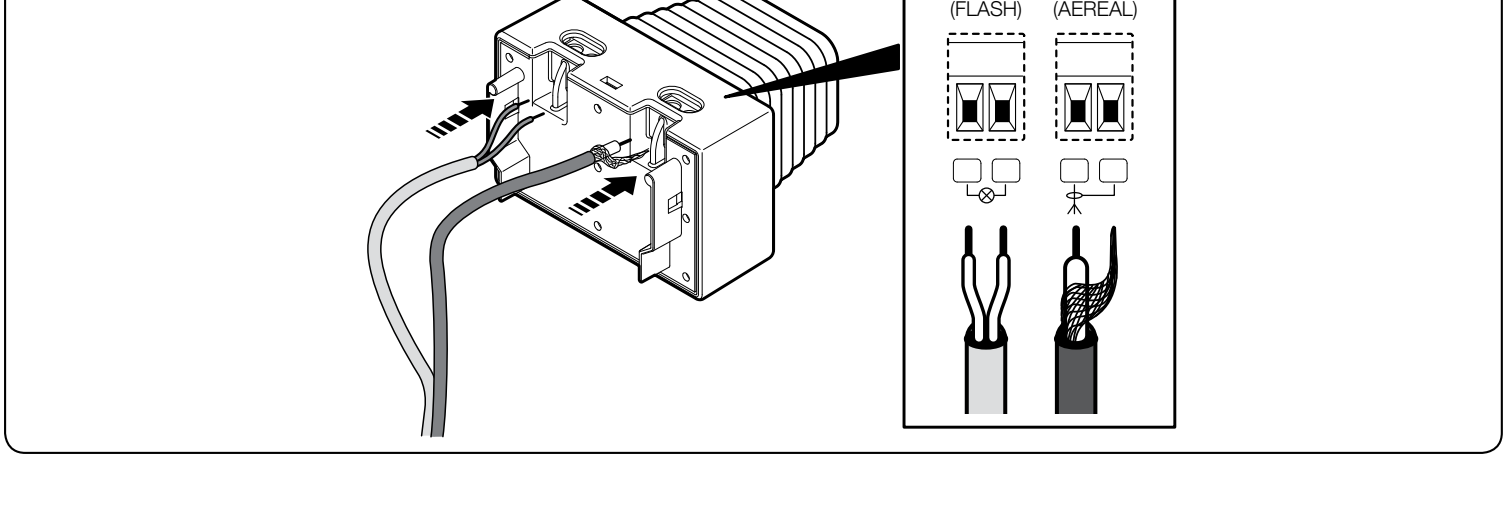

ELDC švyturėlis: FLASH maitinimas ir atskira AERIAL antena

SPYBOX BHS paleidimas ir mokymas

Pirmiausia nustatykite ir užfiksuokite mechaninius stabdiklius, prijunkite saugos įtaisus ir užfiksuokite variklį maždaug ties eigos viduriu. Mokymo metu visa vartų judėjimo zona turi būti laisva. Šiame valdymo bloke naudojamas PROG jungiklis, mygtukai OPEN, STOP/SET ir CLOSE bei L1–L8 šviesos diodai.

1. BlueBUS ir STOP atpažinimas

  1. Perjunkite PROG į kairę, į I padėtį, t. y. į programavimo režimą. Atpažinimą atlikite ir neprijungę papildomų priedų.
  2. Laikykite nuspaudę OPEN + STOP/SET maždaug 3 s; atleiskite, kai L1 + L2 pradės greitai mirksėti.
  3. Palaukite, kol atpažinimas bus baigtas. Proceso metu gali suveikti relės. Tada grąžinkite PROG į dešinę, į 0 padėtį.

2. Vartų padėčių atpažinimas

  1. Patikrinkite abu stabdiklius ir ar variklis užfiksuotas. Procedūrai atlikti perjunkite PROG į kairę, į I padėtį.
  2. Laikykite nuspaudę STOP/SET + CLOSE maždaug 3 s; atleiskite, kai L3 + L4 pradės greitai mirksėti.
  3. Pavara turi atlikti seką uždarymas → atidarymas → uždarymas. Palaukite, kol bus atlikta visa seka.
  4. Grąžinkite PROG į dešinę, į 0 padėtį, tada išbandykite įprastą valdymą.

Jei pirmasis judesys yra atidarymo kryptimi, nedelsdami sustabdykite mokymą. Atjunkite maitinimo tinklą ir atsarginį maitinimą, patikrinkite maitinimo bloko orientaciją ir sukeiskite variklio MOT jungtis pagal montavimo schemą. Pradėkite mokymą iš naujo. Nesukeiskite BlueBUS arba STOP laidų, kad pakeistumėte variklio sukimosi kryptį.

Patikra prieš įprastą naudojimą

  • Pakartokite atidarymo ir uždarymo ciklą; patikrinkite stabdiklius, lėtėjimą, laikiklius ir sklandų veikimą.
  • Išbandykite STOP, kiekvieną fotoelementą ties TX, RX ir spindulio viduryje, taip pat praėjimo vartelių saugos kontaktą, jei jie įrengti.
  • Patikrinkite rankinį atblokavimą, pakartotinį užfiksavimą ir ar nuotolinio valdymo pultas veikia su tinkamu imtuvu.
  • Technikas išmatuos smūgio jėgas ir nustatys saugiam judėjimui būtiną mažiausią reikšmę. Neužstrigimo nekompensuokite didesne jėga.
  • Perduokite naudotojui instrukciją ir techninės priežiūros planą. Eikite pro vartus tik jiems visiškai atsivėrus ir sustojus.

SPYBOX BHS programavimas

PROG į kairę = I, programavimas. PROG į dešinę = 0, įprastas valdymas. Programavimo režimu mygtukais OPEN / CLOSE pasirenkami parametrai; judėjimo komandos blokuojamos. Jei po nustatymų vartai nereaguoja, pirmiausia patikrinkite PROG padėtį.

I lygis – funkcijos ON / OFF

  1. Perjunkite PROG į kairę. Laikykite nuspaudę STOP/SET 3 s, kol pradės mirksėti L1, tada atleiskite.
  2. Mygtukais OPEN / CLOSE pasirinkite funkcijos šviesos diodą. Trumpai paspaudę STOP/SET pakeiskite būseną: šviečia = ON, nešviečia = OFF.
  3. Tarp veiksmų nedarykite ilgesnės nei 10 s. Palaukite 10 s nespausdami mygtukų arba grąžinkite PROG į dešinę, kad baigtumėte.
Šviesos diodas – funkcijaReikšmė / būsena
L1 – automatinis uždarymasON: visiškai atsivėrę vartai užsidaro po II/L1 nustatyto pauzės laiko. OFF: laukiama komandos.
L2 – uždarymas suveikus fotoelementamsON: pasibaigus praėjimui pro fotoelementų spindulį, pateikiama uždarymo komanda. Reikalingi sumontuoti ir patikrinti fotoelementai.
L3 – visada uždarytiON: atkūrus maitinimą, pateikiama uždarymo komanda su 3 s išankstiniu mirksėjimu.
L4 – budėjimo režimasON: po 1 min. neveikimo sumažinamas išvesties ir BlueBUS siųstuvų maitinimas. Patikrinkite nuo šio maitinimo priklausančius priedus.
L5 – STOP 8K2 bandymasON: prieš manevrą patikrinama 8,2 kΩ varžinė saugos briauna. Aktyvinus reikia išmokyti įtaisus; netinka vien NC/NO kontaktui.
L6 – OPEN / CLOSE mygtukų užraktasON: įprastoje PROG 0 padėtyje išjungiami ant korpuso esantys judėjimo mygtukai.
L7 – draudimas mokyti vidinį radijo imtuvąON: draudžiama įrašyti naujus nuotolinio valdymo pultus į integruotą radijo imtuvą. Atskiro OXIBD atmintis nekeičiama.
L8 – vidinio radijo imtuvo išjungimasON: vidinis imtuvas nereaguoja į įrašytus nuotolinio valdymo pultus. OXIBD konfigūruojamas atskirai.

Įprastoje PROG 0 padėtyje L1–L8 nedega net ir tada, kai funkcijos aktyvios. Todėl tai, kad įprasto veikimo metu šviesos diodai nedega, nereiškia, jog visos funkcijos išjungtos.

II lygis – parametrų reikšmės

  1. Perjunkite PROG į kairę ir laikykite nuspaudę STOP/SET 3 s kol L1 pradės mirksėti; atleiskite.
  2. Mygtukais OPEN / CLOSE pasirinkite norimo parametro įvesties šviesos diodą.
  3. Laikykite nuspaudę STOP/SET. Po 3 s užsidegs reikšmės LED indikatorius. Vis dar laikydami nuspaudę STOP/SET, mygtukais OPEN / CLOSE pasirinkite naują reikšmę.
  4. Atleiskite STOP/SET. Palaukite 10 s neliesdami mygtukų arba grąžinkite PROG į dešinę.

Paryškintos reikšmės yra gamykliniai nustatymai; svarbus tikrasis plokštės nustatymas. L8 paleidžiama radijo komanda, tai nėra nuolatinis nustatymas. Greičio ir jėgos procentai reiškia skirtingus dalykus.

Įvesties LED – pavadinimas ir aprašymasNustatymo LED – reikšmė
L1 – pauzė
Naudojama, kai įjungtas automatinis uždarymas I/L1 ON.
L1 – 10 s
L2 – 20 s
L3 – 40 s
L4 – 60 s
L5 – 80 s
L6 – 120 s
L7 – 160 s
L8 – 200 s
L2 – veikimo režimas
Žingsninio valdymo komandų seka. L7/L8 nenaudojamos.
L1 – atidaryti – sustabdyti – uždaryti – sustabdyti
L2 – atidaryti – sustabdyti – uždaryti – sustabdyti
L3 – atidaryti – uždaryti – atidaryti – uždaryti
L4 – bendras įėjimas
L5 – judėjimas, kol laikoma nuspaudus valdymo mygtuką
L6 – pramoninis režimas
L7 – nenaudojama
L8 – nenaudojama
L3 – variklio greitis
Didžiausios vertės procentai. V1 = 30 %, V2 = 50 %, V3 = 75 %, V4 = 100 %.
L1 – 30 %
L2 – 50 %
L3 – 75 %
L4 – 100 %
L5 – atidarant 75 %, uždarant 30 %
L6 – atidarant 75 %, uždarant 50 %
L7 – atidarant 100 %, uždarant 50 %
L8 – atidarant 100 %, uždarant 75 %
L4 – FLASH / OUT1
Režimas turi atitikti apkrovos įtampą ir paskirtį.
L1 – vartų atidarymo indikatorius
L2 – aktyvus, kai vartai uždaryti
L3 – aktyvus, kai vartai atidaryti
L4 – 12 V DC / 21 W švyturėlis
L5 – 24 V DC / 25 W švyturėlis
L6 – elektrinis užraktas
L7 – magnetinis skląstis
L8 – 2-asis radijo kanalas
L5 – variklio jėga
Atidarant / uždarant; reguliavimo %, ne smūgio jėga N.
L1 – 25 / 25 %
L2 – 50 / 50 %
L3 – 75 / 75 %
L4 – 100 / 100 %
L5 – 75 / 25 %
L6 – 75 / 50 %
L7 – 100 / 50 %
L8 – 100 / 75 %
L6 – kliūties aptikimo jautrumas
Atidarant / uždarant. Kuo didesnis skaičius, tuo didesnis jautrumas ir mažesnė leidžiama jėga.
L1 – išjungta
L2 – 60 / 60 %
L3 – 60 / 70 %
L4 – 60 / 80 %
L5 – 60 / 90 %
L6 – 70 / 70 %
L7 – 70 / 80 %
L8 – 70 / 90 %
L7 – INP2
Kontakto tipas ir Open įvesties funkcija; bendrasis gnybtas +.
L1 – SbS, NO
L2 – atidaryti, NO
L3 – uždaryti, NO
L4 – dalinis atidarymas 1, NO
L5 – STOP, NC
L6 – PHOTO uždarant, NC
L7 – PHOTO1 atidarant ir uždarant, NC
L8 – PHOTO2 atidarant, NC
L8 – vidinio radijo imtuvo valdymas
Taikoma įmontuotam FLOR imtuvui, o ne pridėtam OXIBD.
L1 – įrašyti visą siųstuvą 1 režimu
L2 – 2 režimas – SbS
L3 – 2 režimas – dalinis atidarymas
L4 – 2 režimas – atidaryti
L5 – 2 režimas – uždaryti
L6 – 2 režimas – STOP
L7 – 2 režimas – apšvietimas
L8 – ištrinti vieną kodą

Pakeitę jėgą, jautrumą arba greitį, pakartokite saugos bandymą ir jėgos matavimą. Jei naudojate kitą išvesties režimą, atjunkite apkrovą, kuri nebeatitinka jo funkcijos.

ON3EBD susiekite su pridėtu OXIBD

Šiame rinkinyje yra įstatomas dvikryptis imtuvas OXIBD ir trijų kanalų siųstuvas ON3EBD. ON3EBD dvikrypčiu režimu įrašykite OXIBD mygtuku A, o ne plokštės L8 meniu. SPYBOX BHS papildomai turi atskirą vienkryptį FLOR imtuvą. Naudojant OXIBD, vidinį radijo imtuvą galima išjungti per I/L8 ON.

OXIBD: 1 režimas – visas siųstuvas

  1. OXIBD laikykite nuspaudę mygtuką A kol užsidegs žalias LED indikatorius B ir atleiskite.
  2. Per 10 s trumpai paspauskite ir atleiskite vieną iš ON3EBD valdymo mygtukų. Nenaudokite i mygtuko būsenai užklausti.
  3. Sėkmingą įrašymą patvirtina 3 žali B mirktelėjimai. Kitą siųstuvą galima pridėti per kitas 15 s.
ON3EBD mygtukasKomanda 1 režimu
1SbS – žingsninis valdymas
2Dalinis atidarymas
3Atidaryti
iBūsenos užklausa esant teisingai dvipusei konfigūracijai; tai nėra ketvirtas judėjimo kanalas.

OXIBD: 2 režimas – vienas mygtukas

Paspauskite OXIBD mygtuką A n kartų pagal komandos numerį; LED B patvirtins skaičių. Per 10 s trumpai paspauskite pasirinktą ON3EBD mygtuką; sėkmę patvirtins trys žali mirksniai. Norėdami įvesti kitą komandą, pradėkite procedūrą iš naujo.

NumerisSPYBOX BHS komanda
1SbS
2Dalinis atidarymas 1
3Atidaryti
4Uždaryti
5STOP
6SbS bendras įėjimas
7SbS su aukštu prioritetu
8Atrakinti ir atidaryti
9Atrakinti ir uždaryti
10Atidaryti ir užblokuoti automatiką
11Uždaryti ir užblokuoti automatiką
12Užblokuoti automatiką
13Atblokuoti automatiką
14Apšvietimas – laikmatis
15Apšvietimas ON/OFF

Būsenos grįžtamajam ryšiui būtina tinkamai sukonfigūruoti seriją ir valdymo adresą OXIBD įrenginyje. Konfigūravimo procedūrą ir išsamią informaciją rasite OXIBD imtuvo aprašyme ir jo montavimo PDF faile. Siųstuvo susiejimas yra atskiras veiksmas nuo valdymo bloko identifikavimo.

OXIBD atminties ištrynimas

Ištrynus bus pašalinti išsaugoti nuotolinio valdymo pultai. Laikykite nuspaudę A ir toliau, kol B užsidegs, o paskui užges. Kai prasidės kita mirksnių seka, atleiskite tiksliai ties 3-iuoju mirksniu norėdami ištrinti visus siųstuvus, arba ties 5-uoju mirksniu norėdami ištrinti visą imtuvo atmintį. Ties 7-uoju mirksniu ištrinama tik BusT4 serija / adresas; nepainiokite šių veiksmų.

Ištrynus dvipusį susiejimą, reikia pašalinti ir ON3EBD išsaugotą įrašą; vadovaukitės ON3EBD atstatymo procedūra, tada vėl susiekite nuotolinio valdymo pultą. SPYBOX plokštės atstatymas ir jos 6 parinktis atskiro OXIBD neištrina.

Integruotas vienkryptis FLOR imtuvas

Jei naudojate suderinamą vienkryptį siųstuvą vidiniame radijo imtuve, įeikite į II/L8 ir pasirinkite L1 visam siųstuvui arba L2–L7 vienai konkrečiai komandai. Pasirinkę reikšmę, atleiskite STOP/SET ir per 10 s paspauskite norimą mygtuką. Trys lėti mirksniai patvirtina įrašymą; vienas reiškia, kad siųstuvas jau įrašytas, aštuoni – kad atmintis pilna, o du greiti – kad programavimas užblokuotas. L8 ištrina perduotą atskirą kodą.

SPYBOX BHS atminties ištrynimas

Prieš ištrindami nuspręskite, ką norite išsaugoti. Perjunkite PROG į kairę, į I, ir laikykite nuspaudę OPEN + CLOSE, kol užsidegs atitinkamas LED indikatorius. Atleidus mygtukus, pasirinktas veiksmas pradedamas; tada grąžinkite PROG į dešinę.

Laikymo trukmė / LED indikatoriusPoveikis
3 s / L1Ištrina nustatymus ir išmokytą konfigūraciją; vidinio radijo imtuvo kodai išsaugomi.
6 s / L2Ištrina tik vidinio radijo imtuvo kodus.
10 s / L3Ištrina nustatymus ir vidinio radijo imtuvo kodus.

Atskiras OXIBD lieka nepakeistas; jo ištrynimas atliekamas atskirai. Ištrynę konfigūraciją, pakartokite įrenginių mokymą, padėčių ir atlikite visą vartų bandymą.

Diagnostika ir trikčių šalinimas

Skaičiuokite vieną trumpų mirksnių seką. Švyturėlis, vidinis apšvietimas, OK/BB ir, jei yra, SPYLIGHT pakartoja seką po 1 s pauzės.

Mirksnių skaičiusPriežastis / tolesnis veiksmas
1BlueBUS
Patikrinkite laidus ir prijungtus įrenginius; pakeitę pakartokite mokymą.
2Fotoelementas
Pašalinkite kliūtį, patikrinkite išlygiavimą ir adresus / sujungimą.
3Jėgos ribojimas
Patikrinkite rankinį vartų judėjimą, spyruokles ir strigimą. Didesnę jėgą technikas nustato tik pašalinęs mechaninę priežastį ir atlikęs naują bandymą.
4STOP
Patikrinkite saugos briauną, kontaktus ir 8K2 bandymą.
5Parametrų atmintis
Atjunkite maitinimą ir vėl jį įjunkite. Jei klaida išlieka, technikas patikrins konfigūraciją; visiškam ištrynimui reikės iš naujo atlikti mokymą.
6Nenaudojama
Šiam modeliui nenurodytas susietas gedimas.
7Vidinė elektros grandinė
Atjunkite visus maitinimo šaltinius 20–30 s. Jei problema kartojasi, užsakykite techninę priežiūrą.
8Nuolatinė komanda
Patikrinkite, ar mygtukas, relė arba valdiklis nėra nuolat įjungtas prie komandos įvesties.
9Užblokuota automatika
Pasirinkite komandą „Atblokuoti automatiką“; prieš judindami patikrinkite, ar kelias laisvas.
10Mokymo metu neaptinkama variklio apkrova
Patikrinkite MOT, maitinimo galinę dalį, bėgelio kontaktą ir vežimėlio kontaktus.

PožymisPatikra
Vartai nereaguoja, OK du kartus greitai sumirksiPROG liko pasuktas į kairę; pasukite jį atgal į dešinę, ties 0.
OK/BB nešviečiaPatikrinkite elektros tinklą ir saugiklį. Prieš keisdami saugiklį pašalinkite gedimo priežastį; naudokite tokio paties tipo saugiklį.
OK/BB šviečia ilgiau nei 20 sAtjunkite maitinimą 20–30 s; jei problema kartojasi, kreipkitės į techninę priežiūrą.
Mirksi L1 + L2Reikia išmokyti įrenginius.
Mirksi L3 + L4Reikia išmokyti padėčių.
Vidinis apšvietimas greitai mirksi 10 sTrumpasis jungimas arba per didelė MOT apkrova. Patikrinkite bėgelio elektros izoliaciją ir vartų balansą.
Nuotolinio valdymo pultelio lemputė šviečia, tačiau vartai nereaguojaPatikrinkite, ar naudojamas tinkamas OXIBD imtuvas, ar atliktas susiejimas ir ar nėra blokavimo.

Atsarginis maitinimas

SPYBOX BHS palaiko atsarginį maitinimą PS324. Prijunkite jį tik baigę montuoti ir programuoti, prie tam skirto lizdo; prieš techninę priežiūrą atjunkite elektros tinklą ir akumuliatorių. Prieinamumą ir tinkamą tipą patikrinkite užsakydami. Solemyo saulės maitinimas nėra automatiškai suderinamas su greitaeigiu BHS, skirtu įprastam SPYBOX B.

Avarinis atblokavimas ir užfiksavimas

Atblokuokite tik nejudančius vartus. Jei spyruoklės pažeistos, vartai gali nekontroliuojamai nusileisti. Jei į garažą galima patekti tik pro šiuos vartus, iš anksto pasirūpinkite tinkamu išoriniu atblokavimo būdu.

  1. Traukite virvę žemyn, kol pasigirs du spragtelėjimai; variklis atsiblokuos ir vartus bus galima stumti rankomis.
  2. Norėdami vėl užfiksuoti, traukite virvę, kol pasigirs du spragtelėjimai.
  3. Prieš duodami elektrinę komandą patikrinkite, ar vartai užfiksuoti, ar kelias laisvas ir ar veikia saugos įtaisai.

Judančio SPY variklio atblokavimas rankiniu būdu, naudojant virvę

Priežiūra ir saugus naudojimas

Techninę patikrą planuokite kas 6 mėnesius. Kas mėnesį patikrinkite, ar vartai reversuoja, kai jų apatinis kraštas paliečia 50 mm aukščio objektą; vadovaukitės savo vartų instrukcijomis. Jei patikra nepavyksta, nenaudokite automatikos ir kvieskite techniką.

Netepkite alyva ar tepalu bėgelio ar vidinio metalinio profilio vietose, kuriose yra slankieji elektros kontaktai. Tepalas gali pabloginti elektros kontaktą. Bent kartą per metus, atjungę elektros tinklą ir akumuliatorių, nuvalykite bėgelį, patikrinkite izoliaciją, tvirtinimus, laisvą judėjimą rankiniu būdu ir fotoelementų optiką; tada vėl užfiksuokite variklį ir patikrinkite jo veikimą.

Nuotolinio valdymo pultelius laikykite vaikams nepasiekiamoje vietoje. Nelįskite po judančiais vartais. Jei girdimas neįprastas triukšmas, neveikia saugos įtaisai arba sugedo spyruoklė, saugiai atblokuokite vartus ir užsakykite remontą. Elektroniką ir baterijas pristatykite į atitinkamą atliekų surinkimo punktą.

SPY650HS / SPYBOX BHS techniniai duomenys

ParametrasVertė
PaskirtisGaražo vartams, montuojamiems apsaugotoje vidaus patalpoje.
Variklis / valdymo blokasSPY650HS / atskiras SPYBOX BHS.
Elektros tinklas / variklis230 V AC ±10 %, 50/60 Hz / 24 V DC per bėgelį.
Didžiausia / vardinė jėga650 / 200 N.
Didžiausias greitis0,24 m/s; esant 8,5 s veikimo trukmei.
Didžiausia / vardinė vartojamoji galia300 / 190 W; didžiausia srovė 1,6 A.
Budėjimo režimas0,5 W atitinkamo režimo sąlygomis.
Apkrova30 ciklų per val., 300 ciklų per dieną, 12 iš eilės.
Apsaugos klasė / temperatūraIP41 / −20 až +55 °C.
Variklio matmenys260 × 125 × 105 mm; atskiro valdymo bloko matmenys – 209 × 145 × 70,5 mm.
Komplekto svorisPriklauso nuo konkrečios komplektacijos ir komplekte esančio bėgelio; komplekto duomenys pateikti kortelės viršuje.
Vartų plotasSekcinių vartų – iki 10,5 m²; pakeliamų vartų – iki 11,5 m²; matmenų ir montavimo sąlygos.
Pagalbinis maitinimas30 V DC, −20 % / +5 %, maks. 100 mA; tikslus poliškumas.
Šio komplekto radijo imtuvasOXIBD + ON3EBD; 433,92 MHz, dvipusis BD ryšys.
ApšvietimasAtskiram valdymo bloke įmontuoti LED; SPYLIGHT galima įsigyti papildomai, maks. 2, už vežimėlio judėjimo zonos ribų.

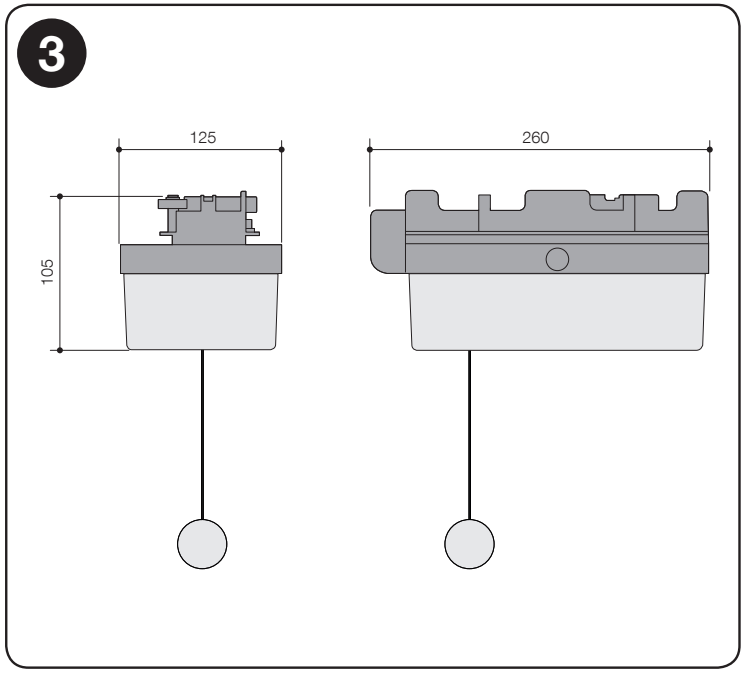

Judančio variklio SPY650HS matmenys

SPY bėgelio ir atskiro valdymo bloko matmenys

SPY Hi-Speed – pavaros demonstracija

Noriu užsisakyti šį produktą. Kaip tai padaryti?

Pasirinkite jums patogiausią būdą:

  1. užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
  2. užsakymas el. paštu: siųskite užsakymą adresu [email protected]

Klauskite mūsų apie produktą Greita ir tyli NICE Spykit 650 HS BD pavara

Produktas: Greita ir tyli NICE Spykit 650 HS BD pavara
Vardas:
El. paštas:
Telefonas:
Tekstas:
Ši svetainė yra apsaugotas reCAPTCHA iš Google.
