Hormann LineaMatic – atskira pavara stumdomiesiems vartams iki 300 kg / 6 m, 4511323 (A)
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
Yra sandėlyje
388,89 € su PVM
| Svoris |
|---|
| 15 kg |
Produkto aprašymas Hormann LineaMatic – atskira pavara stumdomiesiems vartams iki 300 kg / 6 m, 4511323 (A)
Pavara „LineaMatic“ – Vokietijos gamintojo „Hormann“ pavara, skirta stumdomiesiems vartams kurių pravažiavimo ilgis yra 6m/300kg. Uždarymo galinę padėtį nustato magnetas ir REED liežuvėlinis kontaktas. Eigos ilgis ir jėgos nustatomi paleidžiant įrenginį. Pavara yra negrįžtamoji.
Pavaroje įmontuotas valdymo blokas su integruotu dvipusiu imtuvu, skirtu pavarai valdyti nuotolinio valdymo pultais. Dvipusio imtuvo privalumas – galimybė tiesiai nuotolinio valdymo pulte patikrinti, ar vartai atidaryti.
Hörmann LineaMatic 4511323 yra pavara, skirta stumdomiesiems vartams, kurių plotis iki 6 m, o aukštis – 2 m. Ant žemės vedamų vartų svorio riba yra 300 kg, o konsolinių – 250 kg. Vartų užpildą ir vietinę vėjo apkrovą reikia įvertinti kartu su vartų mechaniniu pasipriešinimu.
Montuoti, prijungti prie elektros tinklo ir paleisti įrenginį turi teisę tik kvalifikuotas specialistas. Prieš atidarydami korpusą atjunkite maitinimą iš tinklo ir, jei yra, avarinį akumuliatorių. Apsaugokite vartų varčią nuo savaiminio judėjimo ir pasirūpinkite pagrindinių bei antrinių uždarymo briaunų bei krumpliastiebio sukibimo vietos apsauga.
Atskira pavara LineaMatic ir susiję komplektai
| Variantas | Pasirinkimas |
|---|---|
| Atskira pavara LineaMatic 4511323 (A) | Pavara, skirta pakeisti turimą arba papildyti komplektą. Priedai pasirenkami atskirai. |
| Komplektas LineaMatic 4511323 (D) | Alternatyvus komplekto pasiūlymas. Komplektaciją patikrinkite konkretaus komplekto prekės kortelėje. |
| Komplektas LineaMatic 4511323 (B) | Kitas komplekto variantas; komplektacijos nenustatykite vien pagal tą patį variklį. |
Priedai ir jų prijungimas
Konkrečiuose schemų pavyzdžiuose pateikti EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 ir HNA Outdoor. Šie priedai nepridedami prie atskiros pavaros. Hörmann SK-SET LineaMatic 437989 siūlomas atskirai kaip priedų komplektas. Jungimo schemą visada palyginkite su ant pristatyto įrenginio esančiais žymėjimais.
LineaMatic montavimas
Vartų ir pagrindo paruošimas
Vartai turi lengvai ir tolygiai judėti rankiniu būdu, būti stabiliai vedami ir mechaniškai apsaugoti nuo iššokimo iš kreipiančiųjų. Užraktus ir mechaninius fiksatorius, trukdančius vartams judėti varikliu, išjunkite. Pavara nepakeičia sunkiai judančių ar pažeistų vartų remonto.

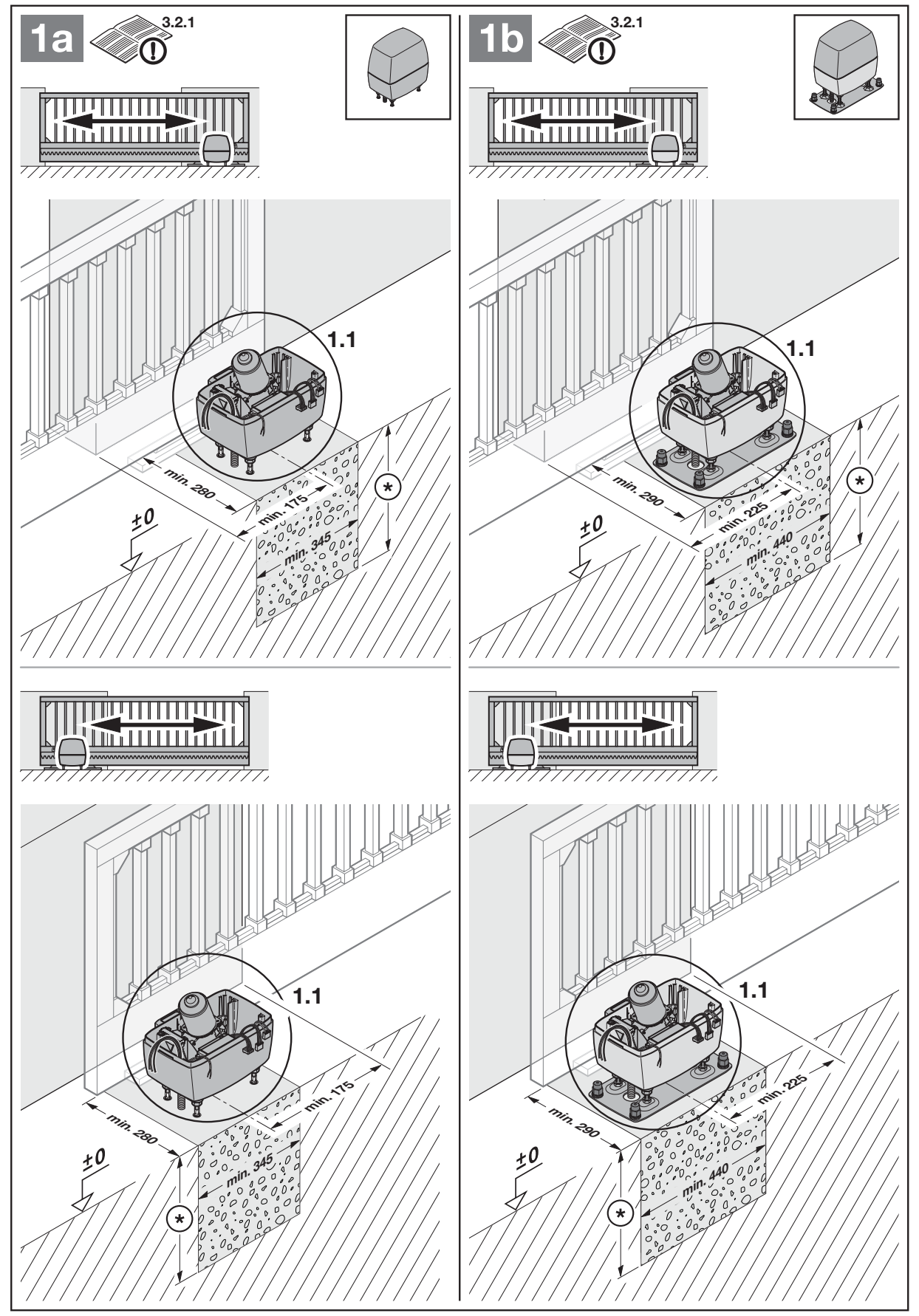

Pagrindą parinkite atsižvelgdami į tai, ar montuosite su grindų plokšte, ar be jos. Kai uždarymo briauna neapsaugota, pjūvyje nurodyti pagrindiniai minimalūs matmenys 345 × 280 mm; atskirus atstumus 175 mm be plokštės arba 200 mm su plokšte ir orientaciją vartų atžvilgiu nustatykite pagal visą brėžinį. Jei uždarymo briauna apsaugota, reikia didesnio pagrindo, kaip nurodyta atitinkamame PDF brėžinyje. Pagrindo gylį, apsaugantį nuo įšalo, parinkite pagal montavimo vietą; instrukcijoje nurodyti 80 cm – tai Vokietijai skirtas pavyzdys. Prieš montuojant betonas turi būti pakankamai sukietėjęs; grindų plokštės atveju gamintojas reikalauja sutankinto ne žemesnės kaip B25/C25 klasės betono.

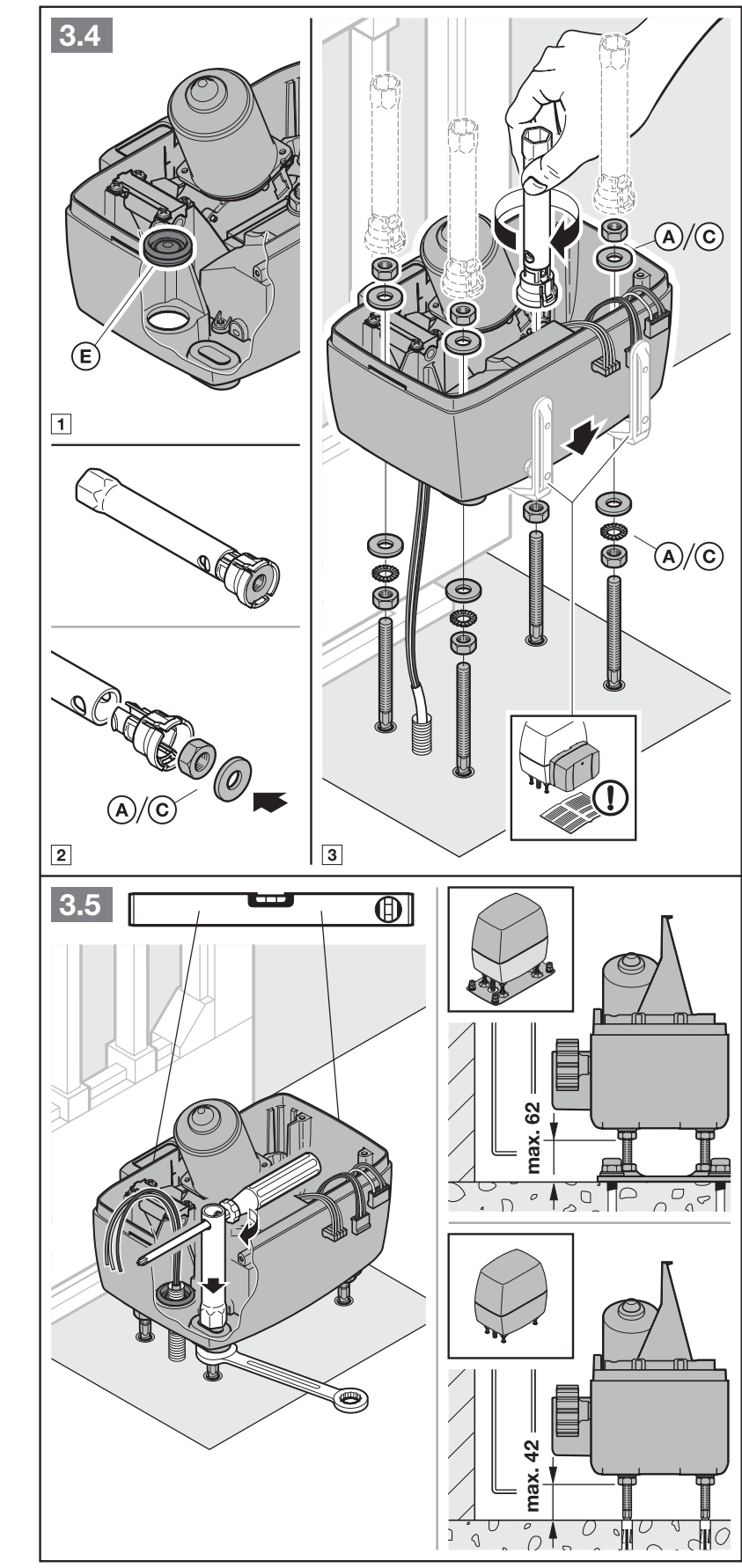

Tvirtinimas inkarais ir montavimo aukštis

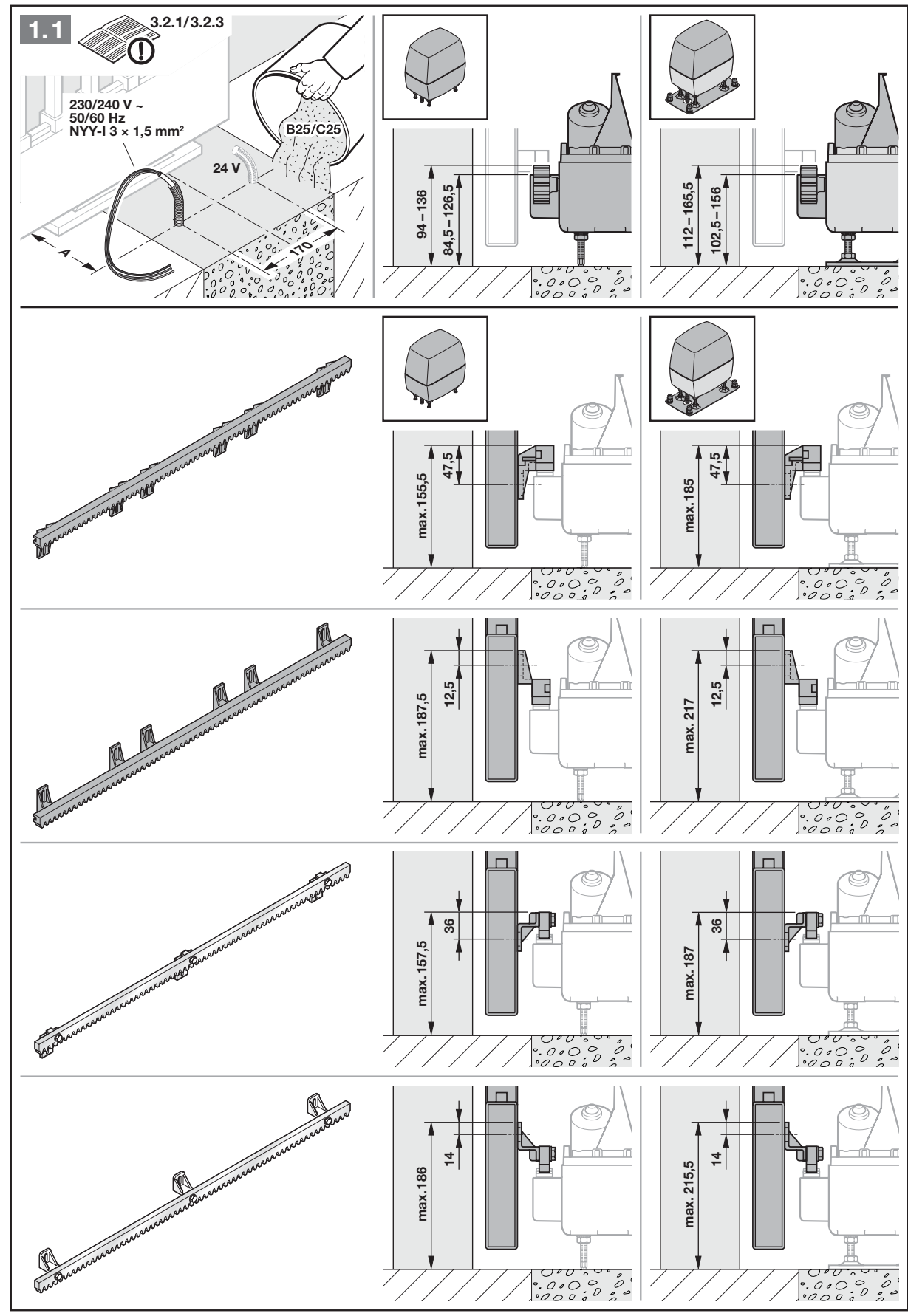

Pavaros padėtis priklauso nuo konkretaus krumpliastiebio. Matmuo A brėžinyje nurodytas matmuo nėra vienodai taikomas skirtingiems krumpliastiebiams.
| Krumpliastiebio žymėjimas | Matmuo A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |

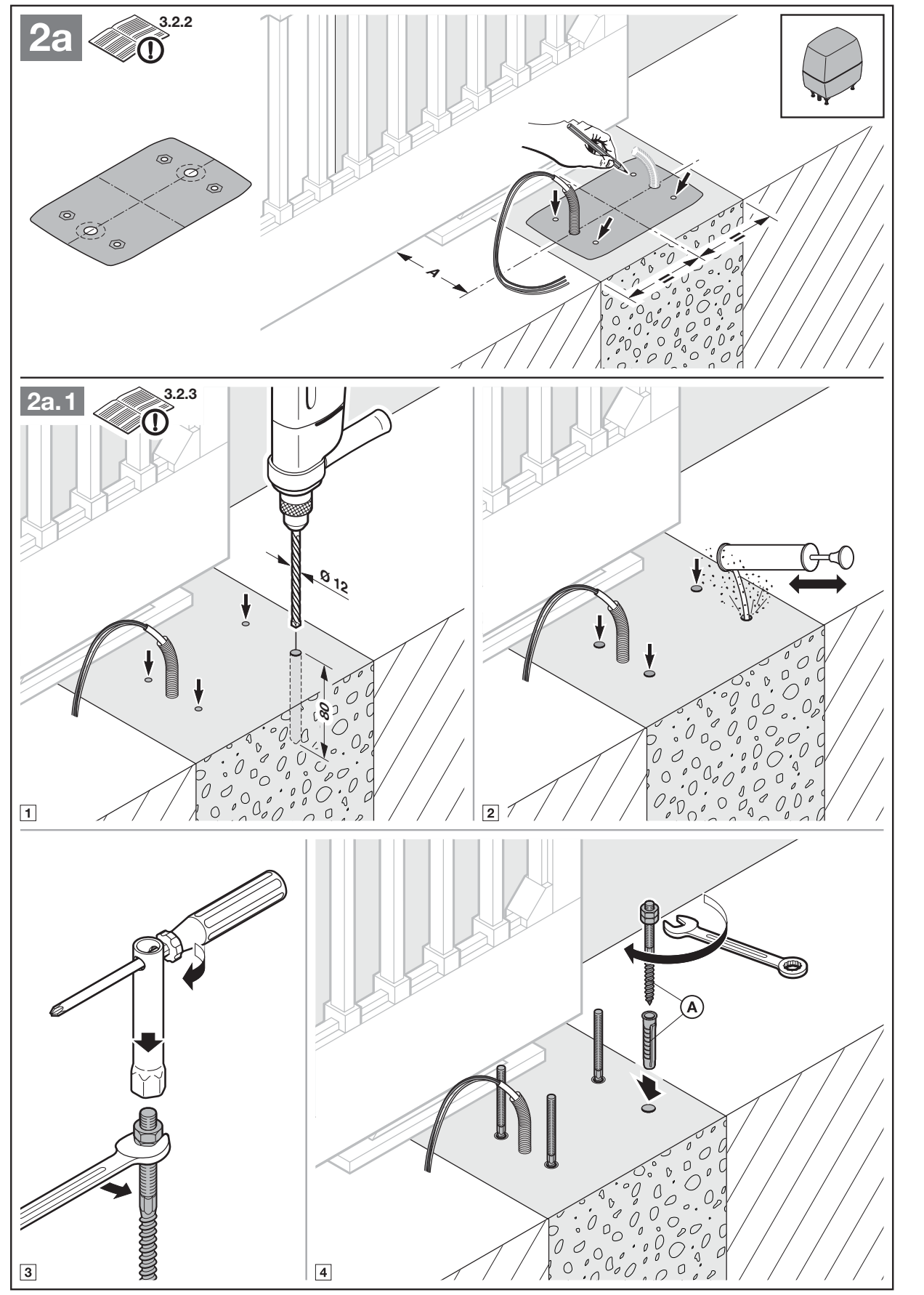

Naudodami inkarinius varžtus, pasitelkite gręžimo šabloną ir išgręžkite skyles Ø 12 mm, 80 mm gylio. Naudojant didelės apkrovos inkarus ir grindų plokštę, skylės turi būti Ø 10 mm, 105 mm gylio; brėžinyje nurodytas priveržimo momentas 45 Nm pavaizduotam tvirtinimui. Saugokite pavarą nuo dulkių ir drožlių. Montuotojas turi patvirtinti, kad esamas pagrindas yra pakankamai tvirtas, o pateikti inkarai – tinkami.
Uždėkite apsauginių vamzdelių sandariklius ir įveskite kabelius į korpusą iš apačios. Pavarą sumontuokite horizontaliai ir tvirtai. Atidarę korpusą saugokite elektroniką nuo drėgmės; sumontavę užsandarinkite korpusą, kad į jį nepatektų vanduo ir vabzdžiai.

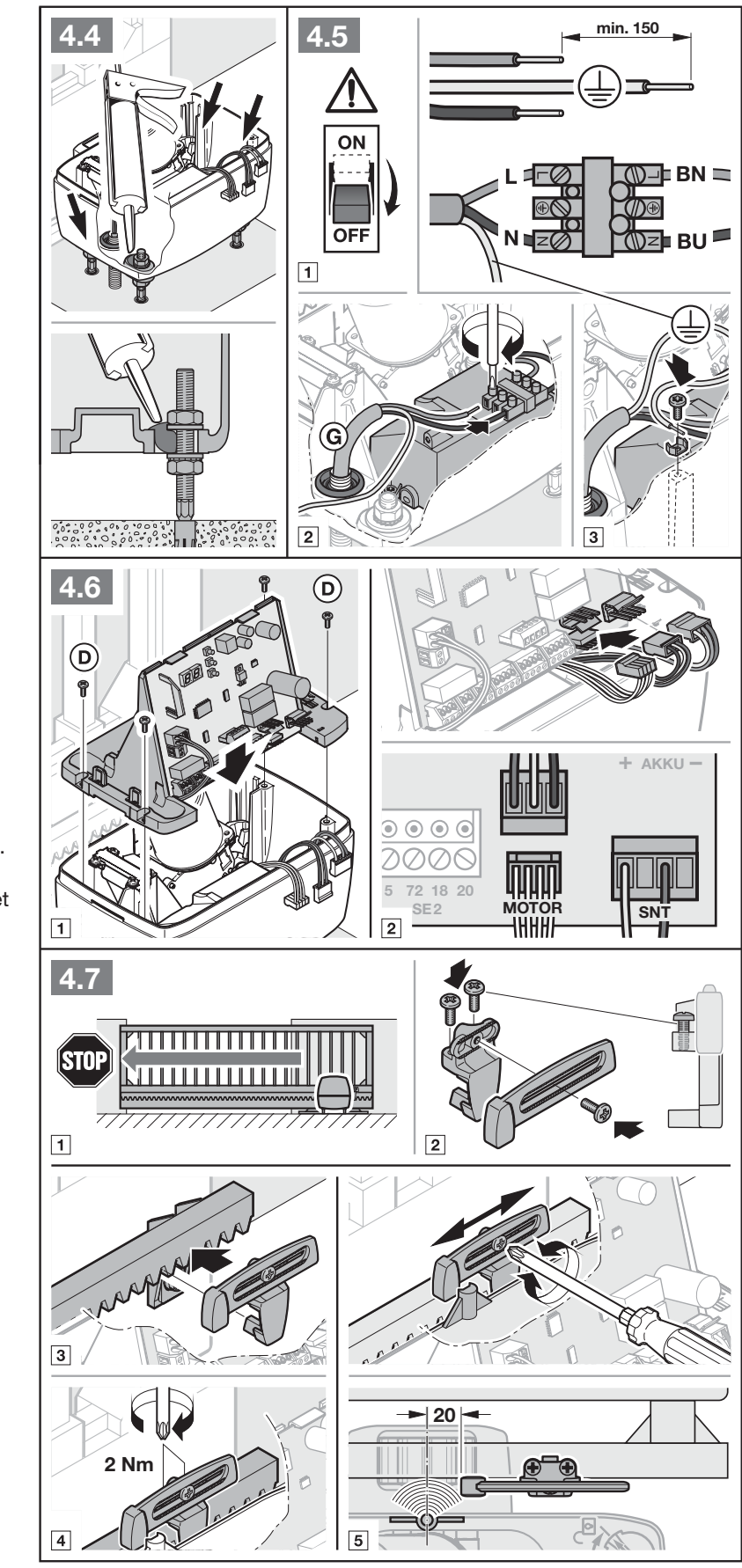

Krumpliastiebis ir galinės padėties magnetas
Montuojant krumpliastiebį pavara turi būti atblokuota. Atskirų dalių sujungimai turi tolygiai sutapti, be poslinkių. Sumontavę sulygiuokite krumpliastiebį, krumpliaratį ir pavaros korpusą; laikykitės atitinkamame brėžinyje nurodytų matmenų, o ne kitos markės duomenų. Netinkamas sukibimas gali sukelti nepageidaujamą judėjimo krypties pakeitimą.
Uždarymo galinę padėtį nustato magnetas ir REED liežuvėlinis kontaktas. Rankiniu būdu perstumkite vartus į uždarytą padėtį, iš anksto sumontuokite magnetinį laikiklį vidurinėje padėtyje ir pritvirtinkite jį maždaug 20 mm atstumu nuo liežuvėlinio kontakto pagal paveikslėlį. Galutinę padėtį patikrinkite ir tiksliai sureguliuokite mokymo metu.
Laidai ir įtampų atskyrimas
| Grandinė | Reikalavimas |
|---|---|
| Maitinimo tinklas | 230/240 V AC; 3 × 1,5 mm² maitinimo kabelis, tiesiant po žeme – pagal instrukciją tinkamas požeminis kabelis. Atskiras apsauginis vamzdis. |
| Priedai | 24 V grandines tieskite atskirai nuo maitinimo tinklo. Gnybtai skirti 0,5–2,5 mm² skerspjūvio laidui. |
| Išorinis mygtukas | Laido ilgis – ne daugiau kaip 30 m. |
| HALT ir saugos grandinės, pavaizduotos schemose | Laido ilgis – ne daugiau kaip 10 m, pagal konkrečią schemą. |
| Požeminių kabelių sujungimas | Naudokite tinkamą IP65 apsaugos klasės atšakų dėžutę; jungtis neturi likti neapsaugota po žeme. |

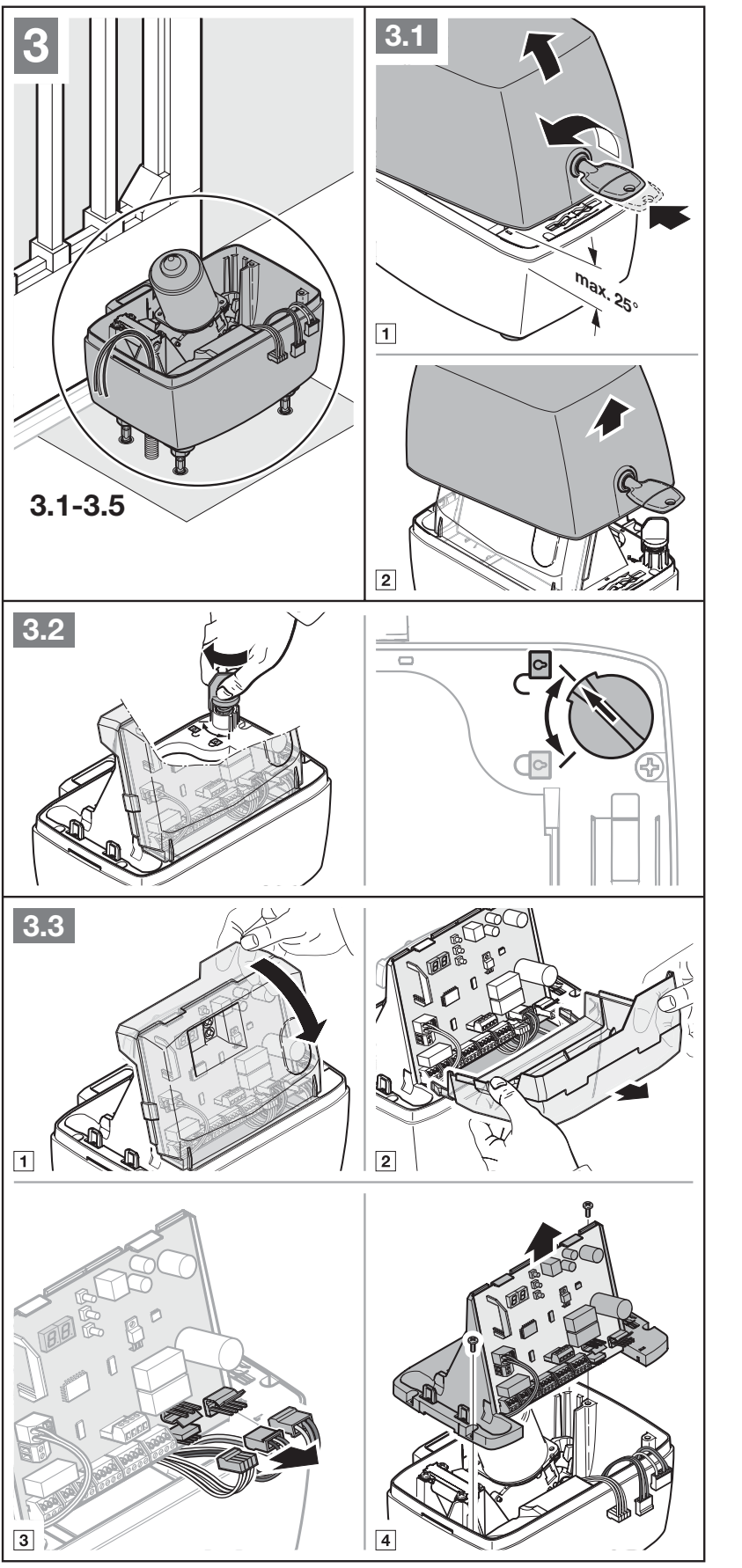

Rankinis atrakinimas ir užrakinimas
- Atjunkite maitinimo tinklą ir, jei yra, HNA Outdoor. Apsaugokite vartus nuo nekontroliuojamo judėjimo.

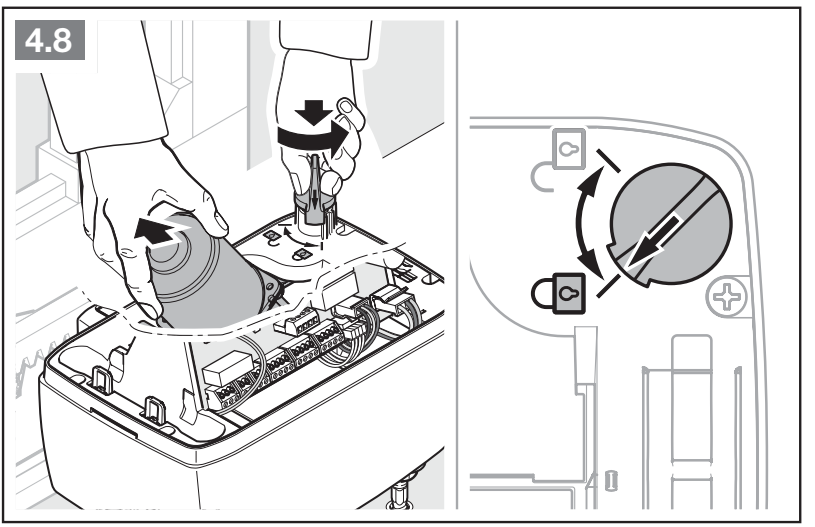

- Atidarykite dangtelį ir pasukite atrakinimo mechanizmą į atrakinimo padėtį, kaip parodyta paveikslėlyje. Variklis su krumpliaračiu nusileis į korpusą; jei reikia, atsargiai juos paspauskite.
- Vartus stumkite rankomis, kontroliuodami jų judėjimą. Nekiškite rankų į krumpliastiebio ir krumpliaračio sukibimo vietą.
- Norėdami užrakinti, pasukite mechanizmą į užrakinimo padėtį ir tuo pat metu šiek tiek pakelkite variklį. Prieš pasiekiant galinį jungiklį, vartai turi vėl susijungti su pavara.
- Uždėkite dangtelį. Atkūrus maitinimą, pavara gali atlikti atskaitos judesį uždarymo kryptimi; pasirūpinkite, kad zona būtų laisva, ir stebėkite vartus.

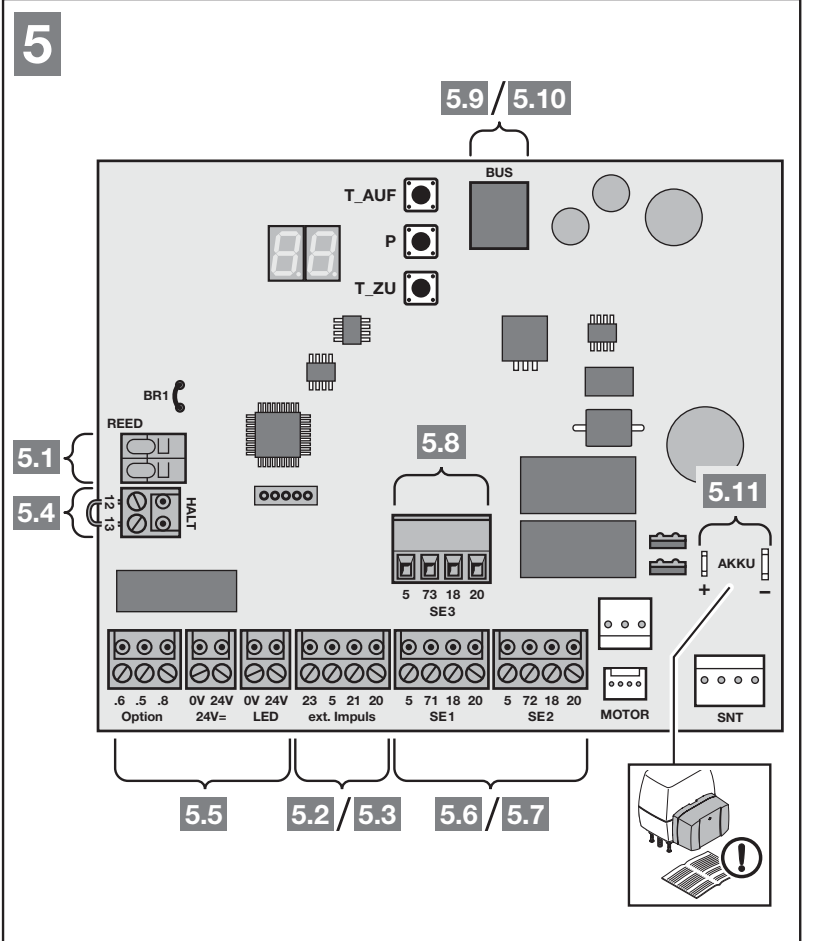

Valdymo plokštės padėtis
Paveikslėlyje mygtukai T_AUF, P, T_ZU yra viršuje, o ilga gnybtų eilė – apačioje. BUS yra viršuje, prie mygtukų, REED ir HALT kairėje, SE3 iškilioje dalyje virš apatinių SE1/SE2. Dešinėje yra MOTOR, SNT ir AKKU jungtis. Pagal jungčių žymėjimus atskirkite signalines, variklio ir maitinimo grandines.
Maitinimas, poliškumas ir valdymo gnybtai
| Gnybtai / jungtis | Paskirtis ir riba |
|---|---|
| Maitinimo tinklo dalis L / N ir korpuso PE | Maitinimo tinklas 230/240 V AC, 50/60 Hz; L – fazė, N – neutralusis, PE – apsauginis laidininkas. AC neturi teigiamo ir neigiamo polių. Maitinimo kabelį junkite prie tinklo dalies, o ne prie signalinių gnybtų. |
| 5 / 20 | 5 = teigiamas polius (+24 V DC), 20 = 0 V (−). Bendra priedų srovė – ne daugiau kaip 250 mA; įskaičiuokite visus prijungtus įrenginius. |
| 24 V=: 24 V / 0 V | Atskirai pažymėtas nuolatinės srovės išėjimas: 24 V = +, 0 V = −. Naudojamas, pavyzdžiui, 24 V šviestuvui prijungti pagal schemą; tai nėra 230 V išėjimas. |

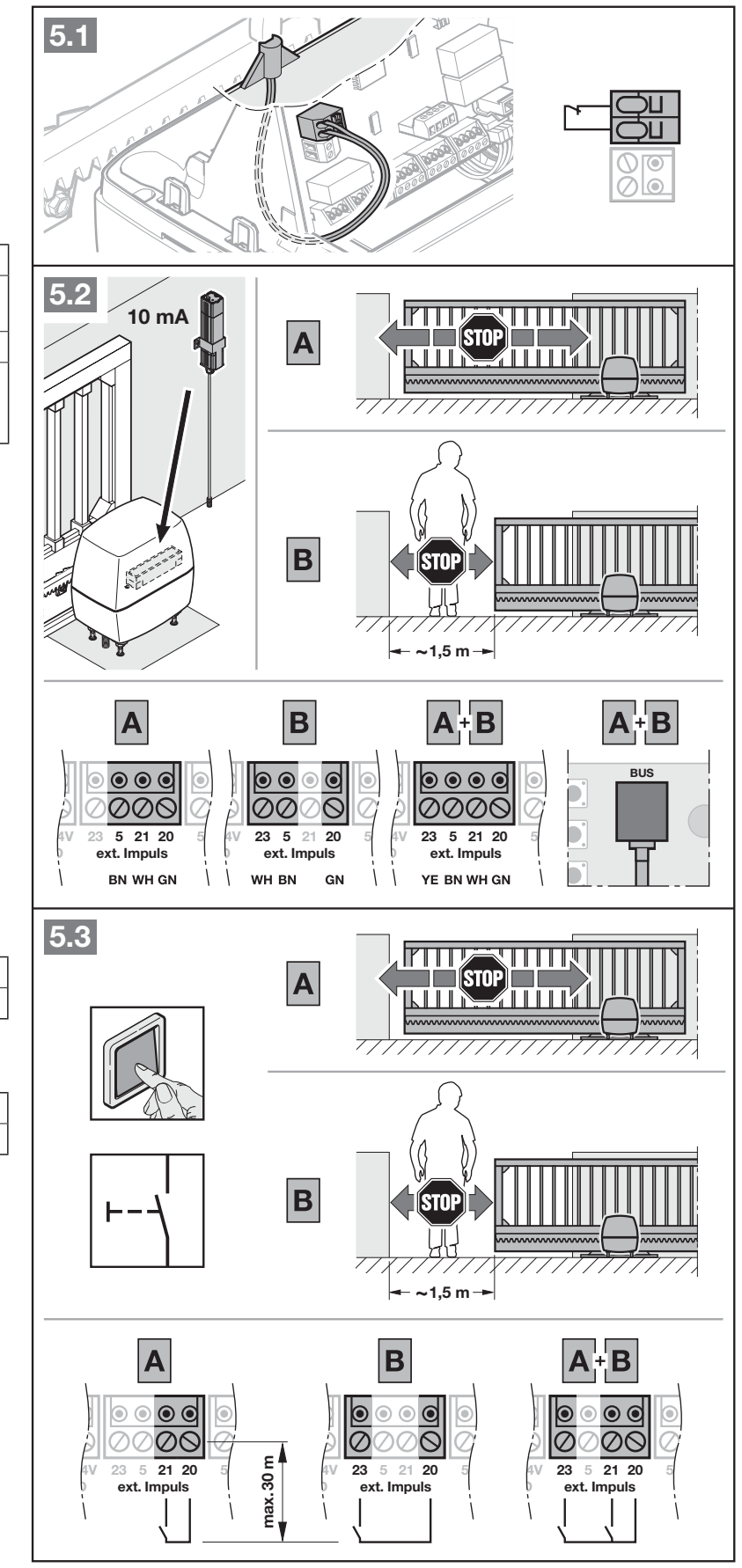

| 21 / 20 | NO – bepotencialis impulsas arba kontaktas, perjungiantis į 0 V. Mygtukus galima jungti lygiagrečiai; pačiam kontaktui +/− poliškumas netaikomas. |
| 23 / 20 | NO – bepotencialė dalinio atidarymo komanda; 23 yra signalas, 20 – bendras 0 V, o ne maitinimo pora. |

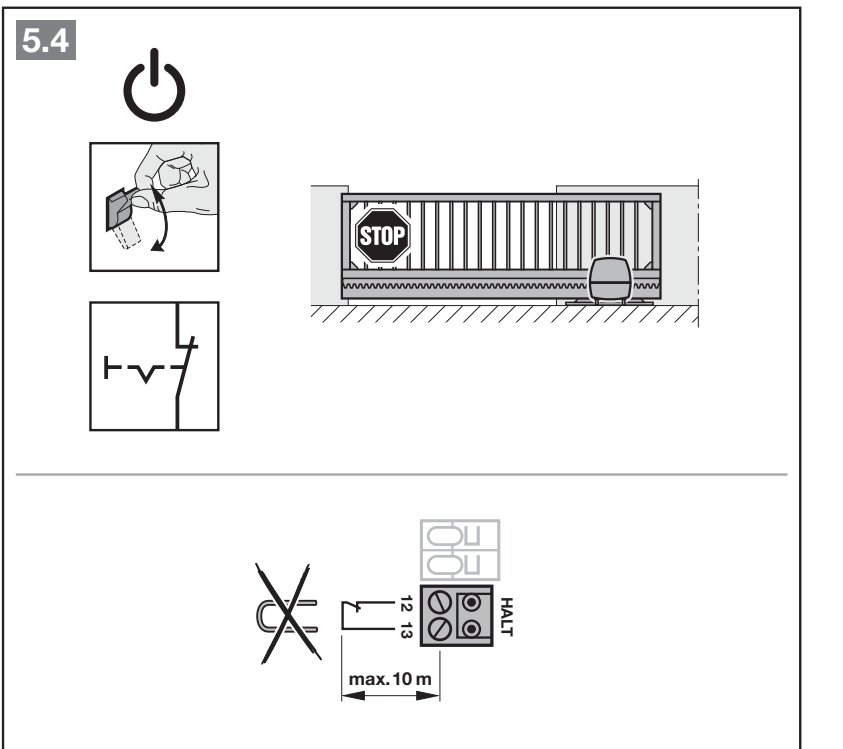

| HALT 12 / 13 | NC – bepotencialis STOP kontaktas; 13 = 0 V, 12 – įėjimas. Montuodami STOP mygtuką, išimkite esamą 12–13 trumpiklį ir prijunkite NC kontaktą. |
| REED | Esamos komplektacijos liežuvėlinis galinis jutiklis; nejunkite išorinės įtampos. |
| BUS | Sistemos priedai su atitinkama jungtimi. Tai nėra universalus +/− išėjimas bet kokiam įrenginiui. |
| MOTOR / SNT / AKKU | Variklis, maitinimo tinklo dalis ir numatytas avarinis akumuliatorius. Naudokite originalias jungtis ir laikykitės nurodyto poliškumo; prieš darbą atjunkite ir akumuliatorių. |
Išorinė įtampa valdymo įėjimuose gali sugadinti elektroniką. Prie 21/23/HALT ar SE nejunkite 230 V. HALT nėra PLc lygio stebimas saugos įėjimas; nepainiokite jo su SE apsauginiu įtaisu.

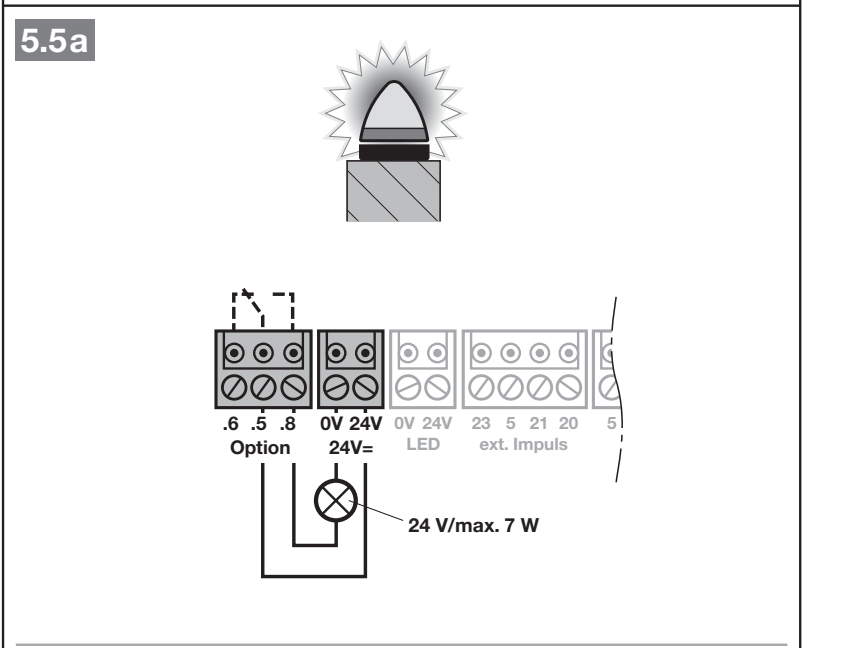

SLK švyturėlis ir „Option“ relė
Relė Option turi bepotencialius kontaktus .5 bendras, .8 NO, .6 NC. 24 V šviestuvui schemoje naudojamas 24 V (+) → .5, .8 → šviestuvas, šviestuvo grįžtamasis laidas → 0 V (−). Jei šviestuvo poliškumas svarbus, jo teigiamą įvadą junkite prie perjungiamo maitinimo iš .8, o neigiamą – prie 0 V. Gamintojas šiam 24 V šviestuvui nurodo maks. 7 W; taip pat laikykitės bendros priedų apkrovos ribos – 7 W nurodyta galia šios ribos nepadidina. Vidinės relės funkcija nustatoma per 31 meniu.
230 V šviestuvas maitinamas iš atskiro išorinio tinklo šaltinio; gamintojo schemoje nurodyta didžiausia galia – 500 W. Maitinimo tinklo laidų gyslos iki jungties turi būti papildomai izoliuotos. Tokius laidus gali montuoti tik elektrikas, vadovaudamasis visu PDF dokumentu; 230 V įtampa neturi patekti į žemos įtampos grandines.
Fotoelementai ir SE1/SE2/SE3 saugos įėjimai
| Įėjimas | Gnybtai ir pradinė reakcija |
|---|---|
| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = testas, 71 = signalas. Suveikia uždarant vartus, trumpam pakeičia judėjimo kryptį. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = testas, 72 = signalas. Suveikia atidarant vartus, trumpam pakeičia judėjimo kryptį. |
| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = testas, 73 = signalas. Veikia uždarant, trumpam pakeičia judėjimo kryptį. |
SE1 ir SE2 palaiko dinaminius dviejų laidų fotoelementus, testuojamus arba netestuojamus trijų laidų fotoelementus, 8k2 varžinį saugos kraštą ir nurodytą krašto apsaugą. SE3 nurodyti fotoelementai; SE1/SE2 varžinio krašto prijungimo prie SE3 nekopijuokite. Dviem fotoelementams vienoje grandinėje reikalingas LSE2 plėtiklis. Pagal instrukciją netestuojamas apsaugos priemones leidžiama naudoti tik turto apsaugai.

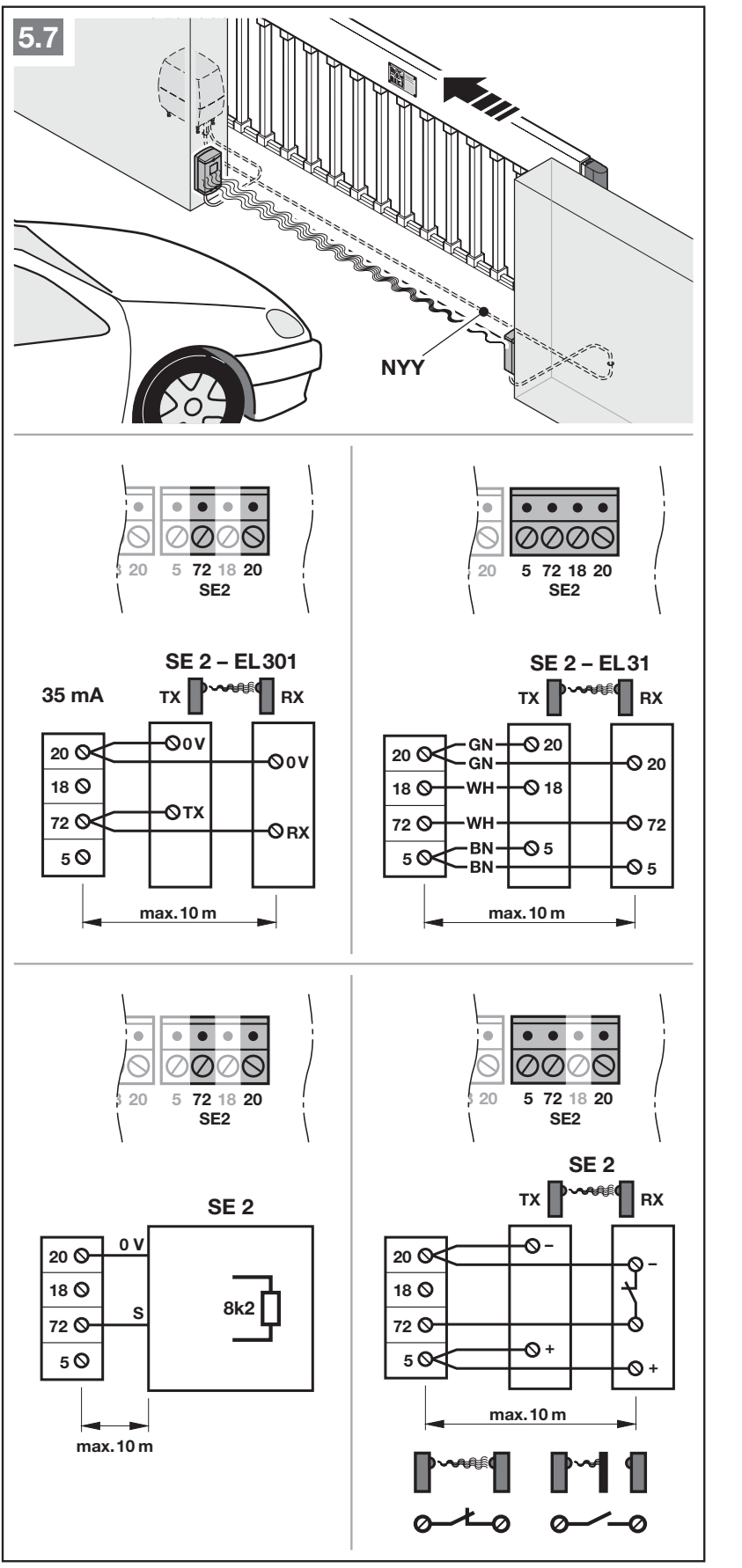

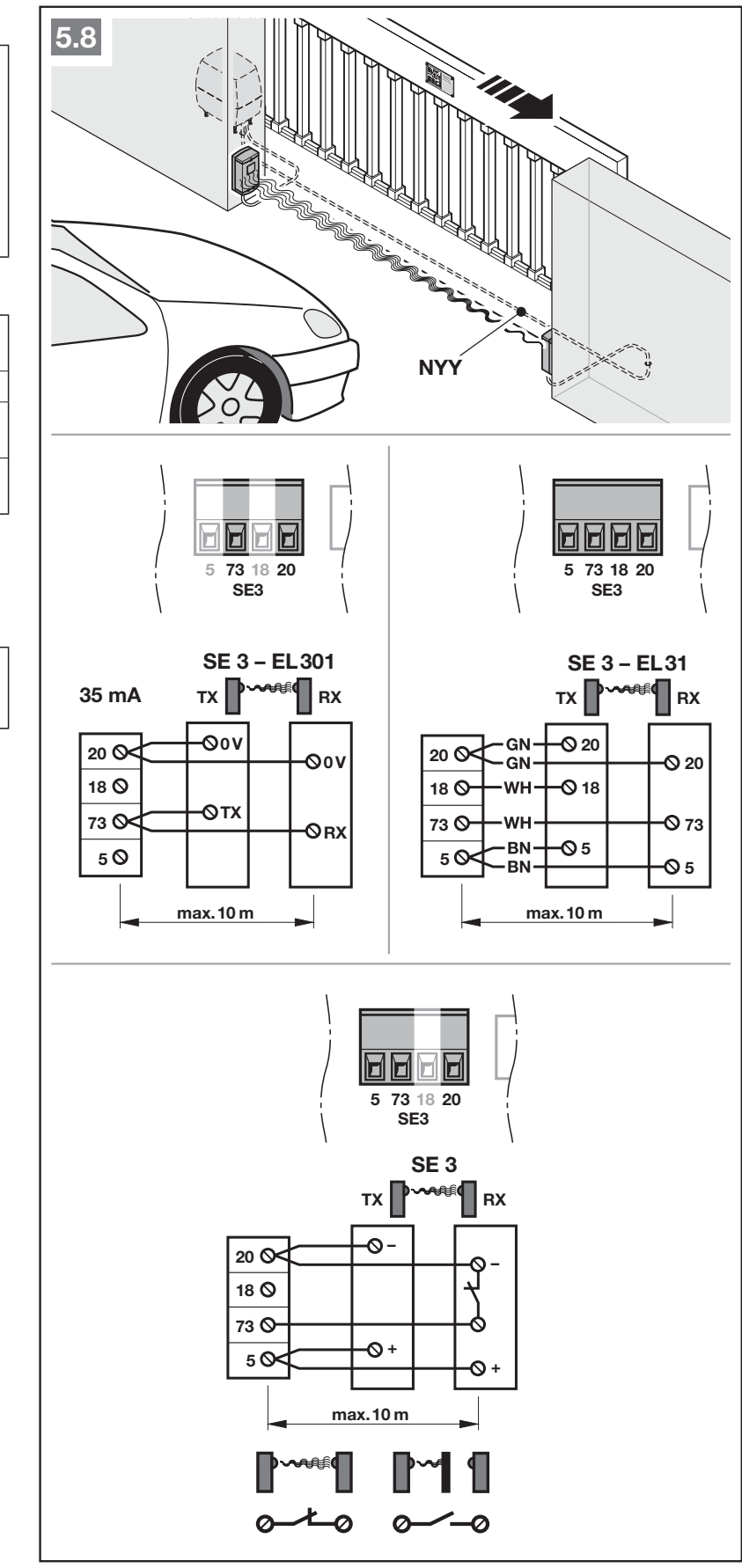

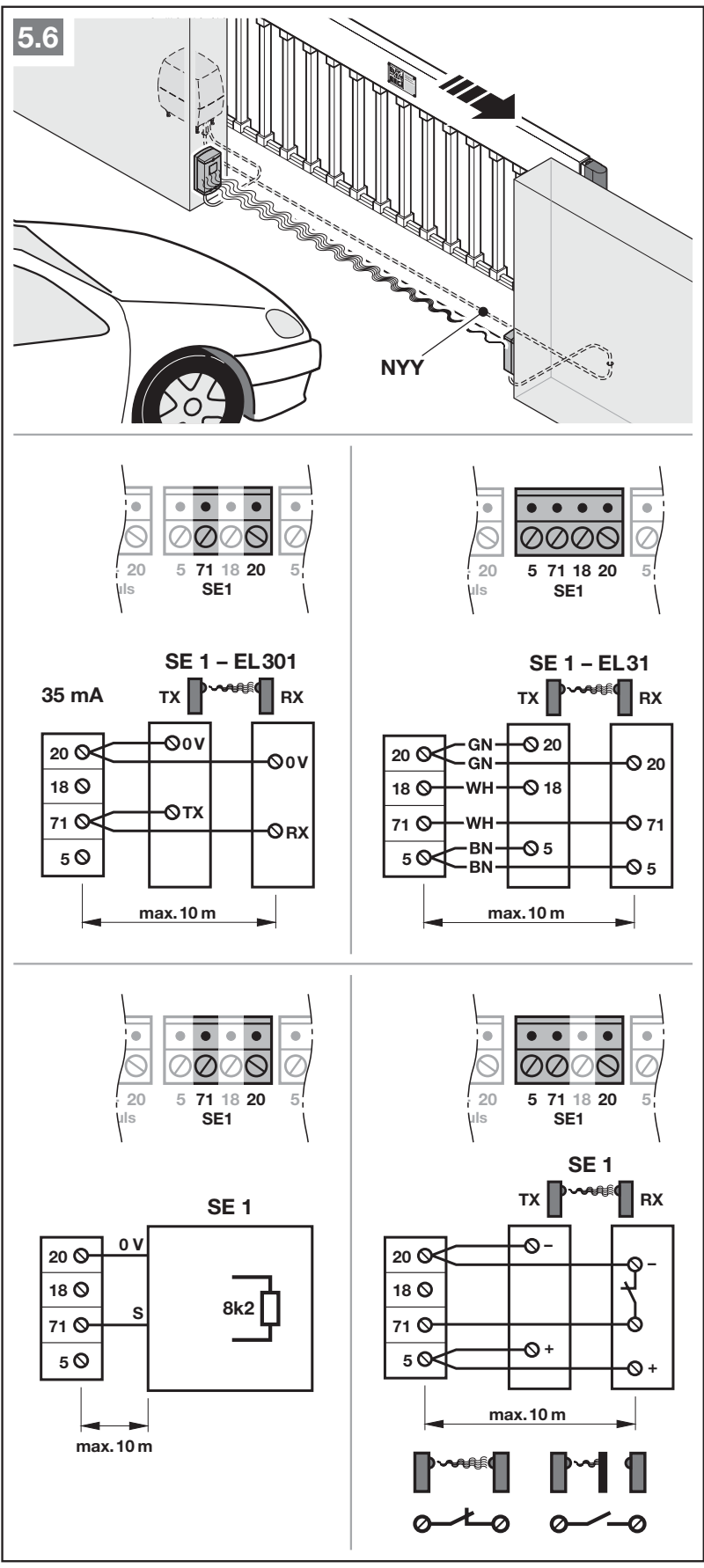

EL301 – tikslus prijungimas pagal originalią schemą
EL301 yra dinaminis dviejų laidų komplektas, kurio srovės sąnaudos 35 mA pagal paveikslėlį. SE1 atveju prijunkite TX 0 V ir RX 0 V → 20, pažymėtas gnybtas TX → 71 ir pažymėtas gnybtas RX → 71. SE2 atveju vietoj 71 naudokite 72 gnybtą, o SE3 atveju – 73 gnybtą. Šioje konkrečioje EL301 schemoje 5 gnybtas ir testavimo gnybtas 18 nenaudojami. TX/RX žymėjimai nurodo sistemos gnybtus; nejunkite prie jų savo +24 V maitinimo ir nepriskirkite poliškumo pagal kitus fotoelementus.
Skirta EL31 schemoje nurodytas imtuvas RX: 20 → 20 (0 V), 18 → 18 (testas), 71/72/73 → 71 (signalas pagal pasirinktą SE), 5 → 5 (+24 V). Siųstuvas TX turi 20 → 20 (0 V), 5 → 5 (+24 V). Originale spalvos pažymėtos GN/WH/BN; vis dėlto vadovaukitės tikraisiais gnybtų žymėjimais ir pateikto fotoelemento instrukcija. Jei naudojate kitą kontaktą su atskiru maitinimu, vadovaukitės jo schema; bepotencialio NC kontakto negalima painioti su +/− maitinimu.
Prieš mokymą prijunkite visus saugos įtaisus. Pridėję arba pakeitę saugos įtaisus, iš naujo atlikite mokymą 10 meniu ir veikimo patikras. Veikimo kryptį, reversavimą, greitį ir jėgą išplėstiniuose meniu keisti gali tik specialistas.

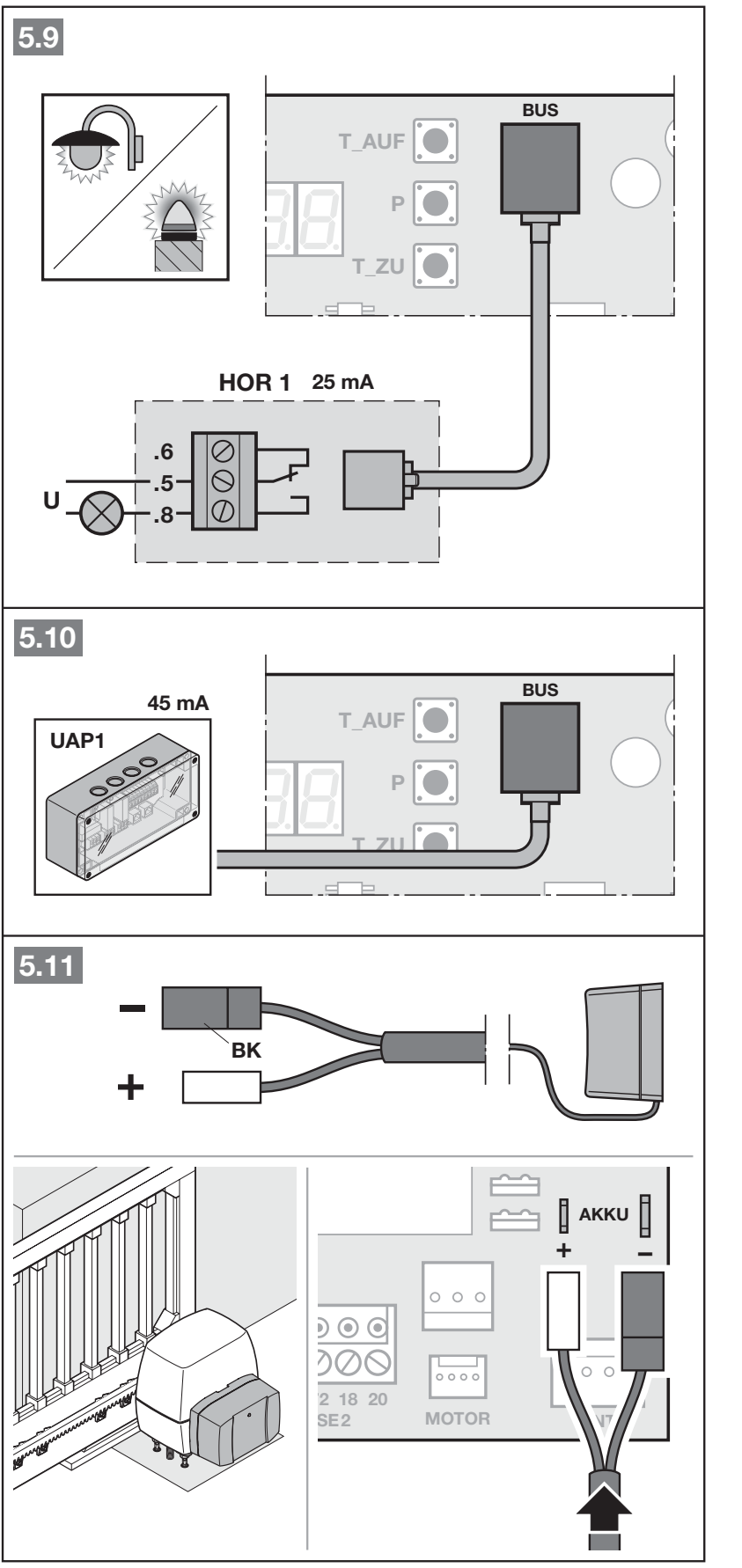

Pasirenkami moduliai ir išorinis imtuvas
| Įtaisas | Prijungimas / funkcija |
|---|---|
| Išorinis laidinis imtuvas | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impulsas); YE → 23 (dalinis atidarymas). HEI3 BiSecur turi atitinkamą jungtį, o ESEI BiSecur jungiamas prie BUS. |
| HOR1 / UAP1 / UAP1-300 | Atitinkamos BUS jungtys pagal paveikslėlį; HOR1 srovės sąnaudos – 25 mA, UAP1 – 45 mA. Išorinio relės išėjimo funkcijos nustatomos 30 meniu. |
| HNA Outdoor | Jungti prie numatyto AKKU lizdo; dingus elektros tinklo įtampai, persijungia automatiškai. Prieš techninę priežiūrą ištraukite kištuką; vien elektros tinklo atjungimas nereiškia, kad pavara visiškai atjungta. |

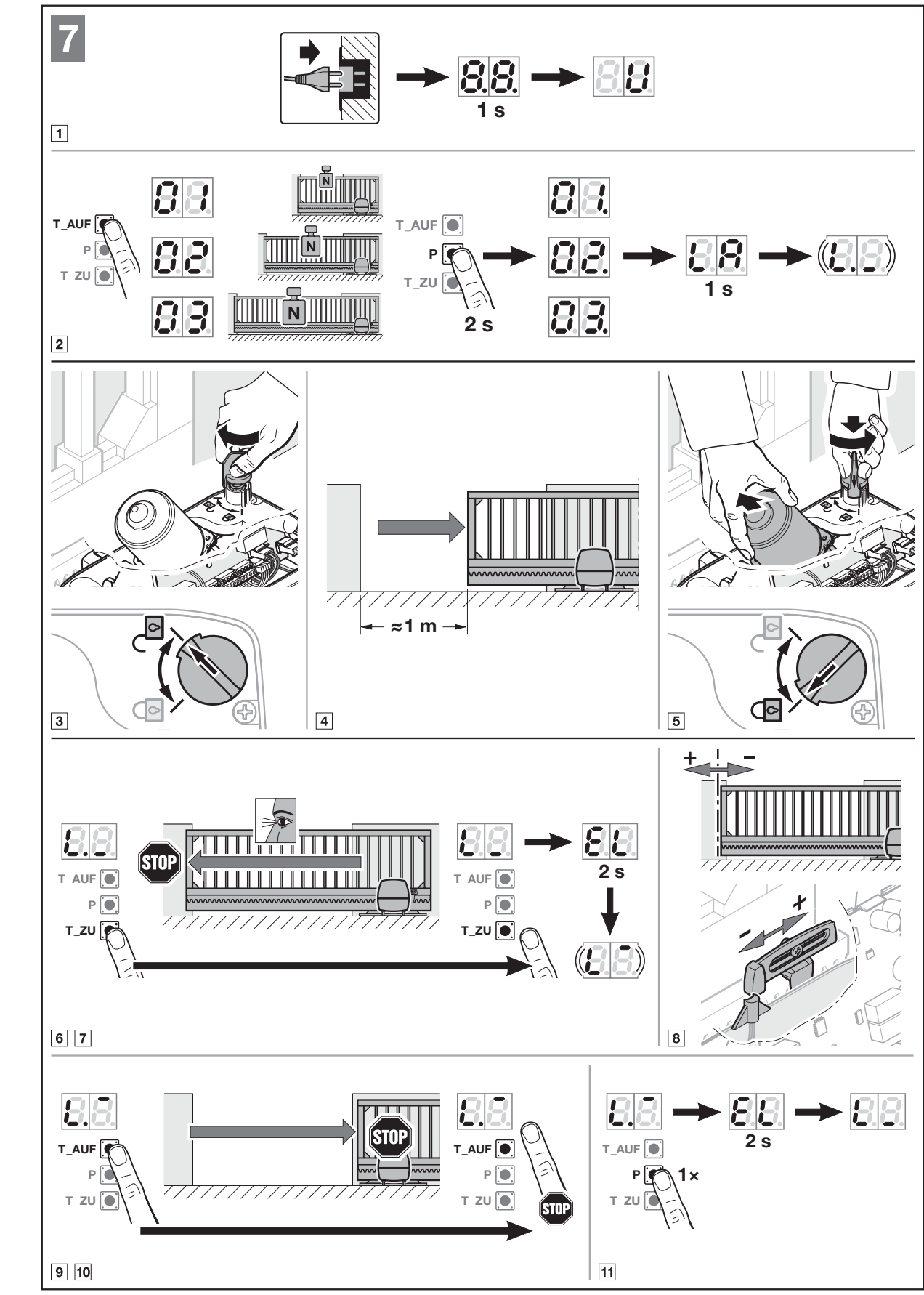

Pirmasis paleidimas ir tipo 01 pasirinkimas
Saugos įtaisai turi būti prijungti, fotoelementų spindulių keliai laisvi, vartai mechaniškai tvarkingi, o zona – uždaryta žmonėms. Mokymo metu įsimenamos galinės padėtys, jėgos ir prijungtos apsaugos priemonės. Kryptis nustatoma mokymo metu; sėkmingai pradėjus eksploatuoti, ją pakeisti galima tik atkūrus gamyklinius nustatymus ir iš naujo atlikus mokymą.
- Įjunkite maitinimą. Ekrane iš pradžių rodoma 8.8., paskui U. Pristatant tipas būna nustatytas iš anksto; atkūrę gamyklinius nustatymus, mygtuku T_AUF pasirinkite 01 – pagrindinei LineaMatic versijai. Tipai 02/P ir 03/H šios pavaros keliamosios galios nepadidina.
- Laikykite nuspaudę P. Parodžius tipą ir LA, valdymo blokas pradeda galinių padėčių mokymą.
- Atblokuokite vartus, atidarykite juos maždaug 1 m ir vėl užfiksuokite pavarą. Laikykite nuspaudę T_ZU; vartai turi judėti uždarymo kryptimi. Jei vartai juda priešinga kryptimi, trumpam atleiskite ir vėl laikykite nuspaudę T_ZU pagal gamintojo nurodymus.
- Vartams sustojus ties magnetiniu galiniu jungikliu, atleiskite laikytą nuspaudę mygtuką. Jei uždarymo padėtis netiksli, sureguliuokite magnetinį laikiklį ir pakartokite patikrą.
- Laikykite nuspaudę T_AUF, kol vartai pasieks norimą atidarymo padėtį, atleiskite mygtuką, tiksliai sureguliuokite T_AUF/T_ZU ir išsaugokite paspaudę P.

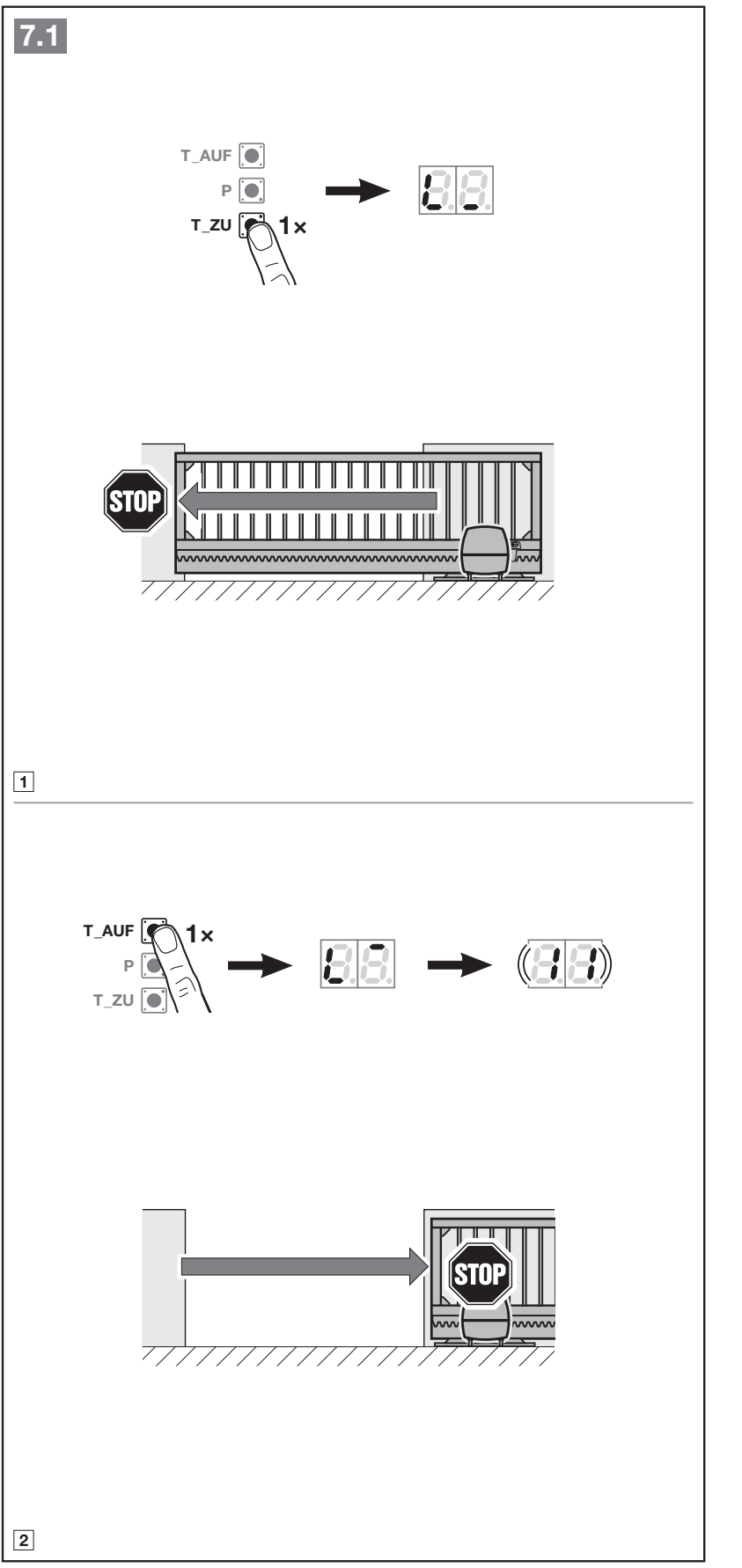

- Norėdami išmokyti jėgas, trumpai paspauskite T_ZU ir leiskite vartams užsidaryti; tada paspauskite T_AUF ir leiskite jiems visiškai atsidaryti. Baigus mokymą, mirksi 11 – radijo valdymo pultelių mokymas. Mokant jėgas negalima aktyvinti saugos įtaisų.
- Įrašykite norimus valdymo pultelius arba užbaikite radijo valdymo pultelių mokymą. Patikrinkite visų vartų apsaugos priemones ir jėgas, uždėkite dangčius ir parodykite naudotojui, kaip atrakinti vartus rankiniu būdu.

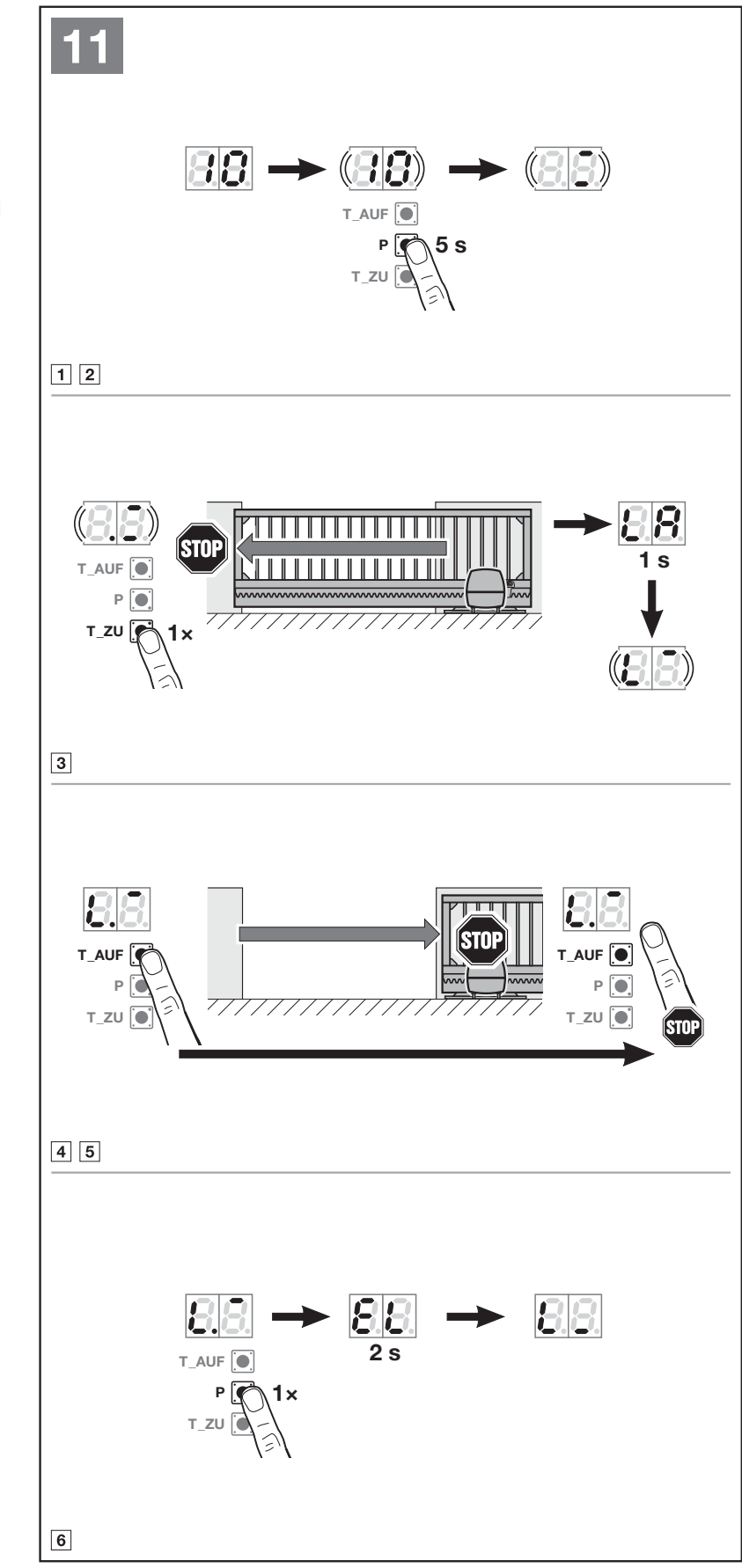

Pakartotinis mokymas pakeitus vartus arba saugos įtaisus
10 meniu ištrina anksčiau įsimintą eigą ir jėgas. Pradėjus šio meniu vykdymą, jo negalima nutraukti anksčiau laiko; mokymą būtina užbaigti. Naudojama pakeitus galines padėtis, mechaniką, atlikus techninę priežiūrą arba pridėjus fotoelementų ar saugos kraštą. Įprasto laiko limito nėra.
- Atidarykite vartus maždaug 1 m, pasirinkite 10 meniu ir 5 sekundes laikykite nuspaudę P.
- Paspauskite T_ZU ir leiskite vartams pasiekti uždarymo galinį jungiklį.
- Laikykite nuspaudę T_AUF, kol vartai pasieks norimą atidarymo padėtį, jei reikia – tiksliai sureguliuokite ir patvirtinkite paspaudę P.
- Paspauskite T_ZU, kad vartai visiškai užsidarytų, ir T_AUF, kad visiškai atsidarytų, taip iš naujo išmokant jėgas.
- Baigę patikrinkite visas apsaugos priemones ir veikimo nustatymus.
Programavimas ekranu

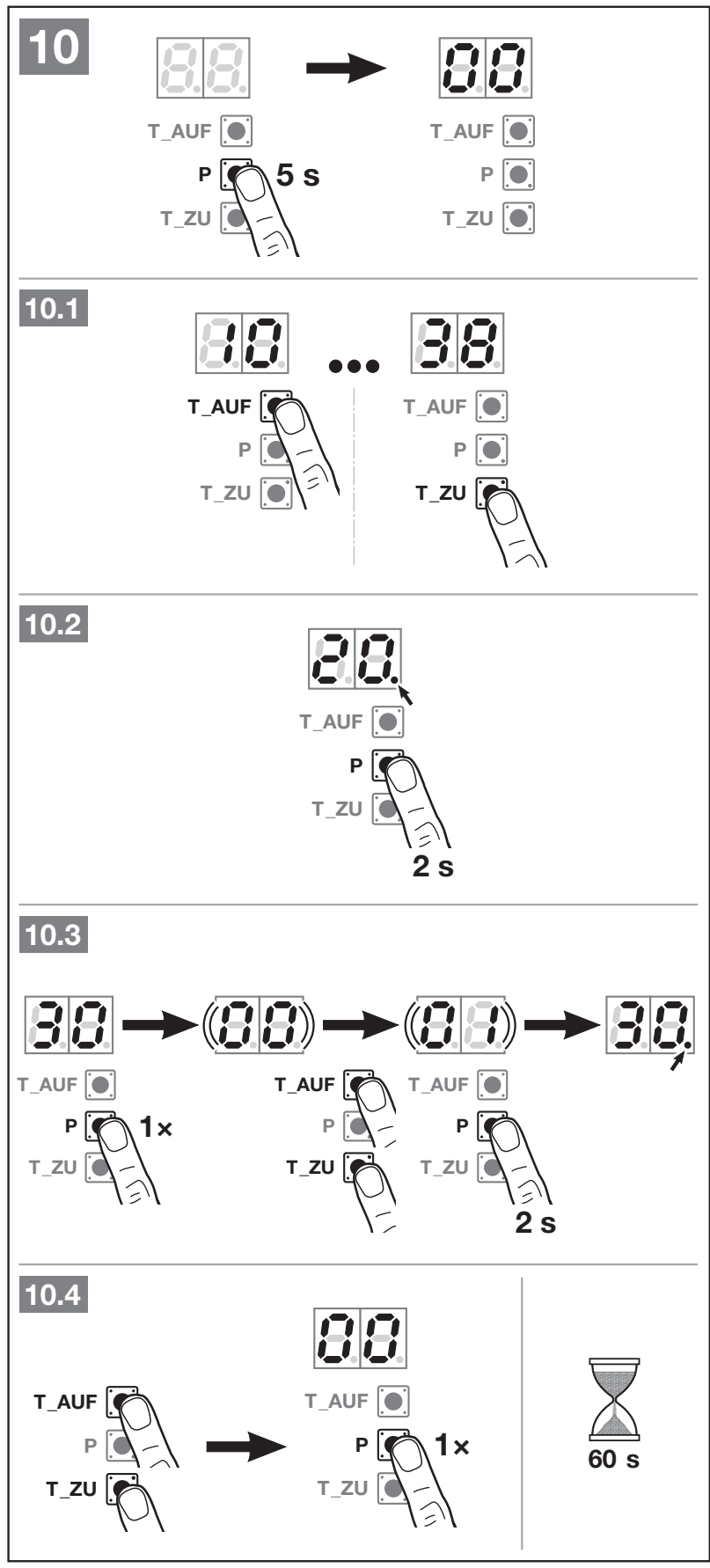

Norėdami įjungti, laikykite nuspaudę P maždaug 5 sekundes, kol bus parodyta 00. T_AUF/T_ZU mygtukais pasirenkamas meniu arba parametras. Jei funkcija atskira, laikykite P nuspaudę 2 sekundes; jei meniu yra parametrų, pirmiausia trumpai paspauskite P, pasirinkite parametrą ir laikykite P nuspaudę 2 sekundes, kad jį išsaugotumėte. Taškas prie skaičiaus žymi aktyvų pasirinkimą. Pasirinkus 00 meniu ir trumpai paspaudus P, programavimas baigiamas; įprastas laiko limitas – 60 sekundžių, radijo valdymo pultelių mokymo – 25 sekundės. Nelaikykite naujo parametro išsaugotu, kol jo nepatvirtinote.
Paryškinti tik gamintojo aiškiai nurodyti pagrindinės LineaMatic versijos numatytieji nustatymai. Pateikiami dokumentuoti viešieji meniu; jėgos, greičio ir reversavimo ribų servisinius nustatymus turi atlikti specialistas.
30 ir 31 meniu – relės parametrai
| Parametras | Reikšmė |
|---|---|
| 00 | Apšvietimo funkcija: išorinis apšvietimas 30 meniu, vidinis – 31 meniu. 30/00 meniu įjungia 26; 31/00 meniu įjungia 22. |
| 01 / 02 / 03 | Pranešimas apie atidarytą / uždarytą / iš dalies atidarytą padėtį. |
| 04 | Impulsinis signalas gavus atidarymo komandą; 30 meniu išorinei relei – taip pat dalinio atidarymo metu. |
| 05 | Klaidos pranešimas. |
| 06 | Nuolatinis signalas paleidimo / išankstinio įspėjimo metu. |
| 07 | Numatytasis mirksėjimas paleidimo / išankstinio įspėjimo metu. |
| 08 | Relė įjungta judėjimo metu, išjungta galinėse padėtyse. |
| 09 | Pranešimas apie artėjantį techninės priežiūros intervalą In. |
| 10 | Mirksėjimas paleidimo / išankstinio įspėjimo metu tik uždarant. |
Nustačius 01–10 parametrus, išorinei relei suaktyvinamas 25 meniu, o vidinei relei – 20 meniu. Išankstinis įspėjimas veikia tik suaktyvinus 32 meniu. Todėl keisdami relės nustatymus visada patikrinkite ir automatiškai susijusį meniu.
32, 34 ir 35 meniu – laiko parinktys
| 32 meniu parametras | Laikas / funkcija |
|---|---|
| 00 | išjungta |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| 34 meniu parametras | Laikas / funkcija |
|---|---|
| 00 | išjungta |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| 35 meniu parametras | Laikas / funkcija |
|---|---|
| 00 | išjungta |
| 01 | kaip 34 meniu |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Automatiką 34/35 aktyvinkite tik išmokę fotoelementą. Įjungus juos, išankstinis įspėjimas 32/02, t. y. 2 sekundės, nustatomas automatiškai. Automatiškai užsidarant vartams, nauja komanda juos sustabdys. Dalinį atidarymą nustatykite meniu 36; jei padėtis yra per arti uždarytos padėties, valdymo blokas parodys klaidą 1 ir parinks mažiausią leistiną padėtį.

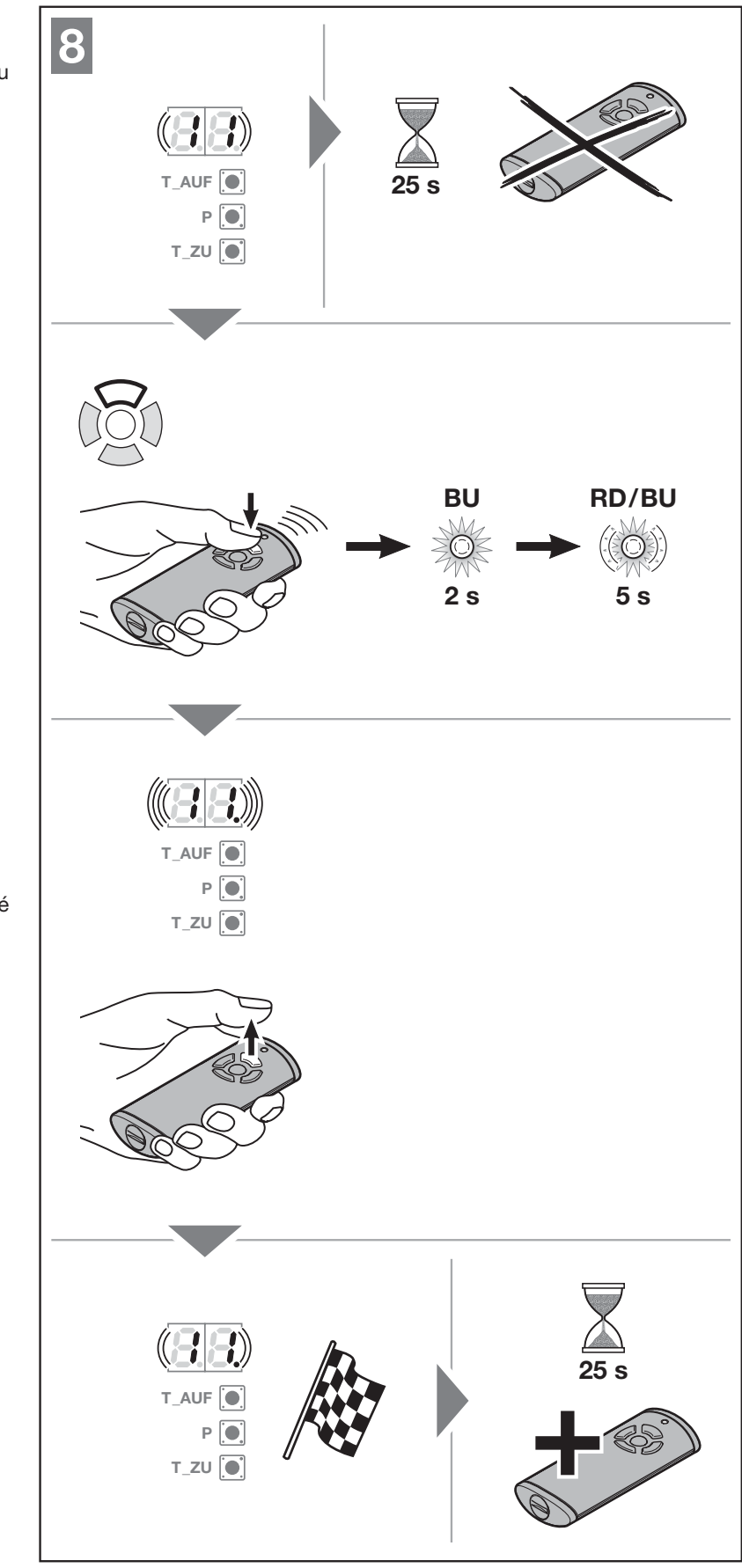

Nuotolinio valdymo pultelių įrašymas
Integruotame imtuve galima įrašyti ne daugiau kaip 150 radijo kodų, paskirstytų funkcijoms. Viršijus talpą, ištrinami seniausi kodai. Jei tą patį kodą įrašysite kitai funkcijai, ankstesnis jo priskyrimas bus panaikintas. Kodas nebūtinai reiškia visą siųstuvą su visais mygtukais.
- Vartai turi stovėti, o išankstinis įspėjimas ir automatinio uždarymo laikas neturi būti aktyvūs.
- Pasirinkite 11 impulsui arba 12/13/14/15 norimai kitai funkcijai ir trumpai paspauskite P. Skaičius mirksi.
- Laikykite nuspaudę suderinamo siųstuvo mygtuką kodo perdavimo režimu; kai rodomas tipas BiSecur, maždaug po 5 s pakaitomis mirksi raudonas ir mėlynas šviesos diodas.
- Kai pavaros meniu numeris ima greitai mirksėti, kodas atpažintas. Atleiskite mygtuką. Kitą kodą galima pridėti per 25 s.
- Trumpai paspaudę P nutrauksite įrašymą; per 00 ir P grįšite į veikimo režimą. Kiekvieną įrašytą funkciją išbandykite tik užtikrinę saugią aplinką.
Būsenos grįžtamajam ryšiui reikalingas tinkamas dvikryptis siųstuvas su padėties tikrinimo funkcija; vien 868 MHz dažnis šios savybės negarantuoja. Ne kiekvienas siųstuvas turi būsenos mygtuką ar tokią pačią baterijos keitimo procedūrą. Dalydamiesi kodu arba iš naujo nustatydami konkretų siųstuvą, vadovaukitės jo instrukcija.
Išorinio imtuvo prijungimas papildomai
Prijungiant išorinį radijo imtuvą papildomai, gamintojas reikalauja ištrinti integruoto imtuvo radijo kodus per meniu 19. Taip bus ištrinti visi jame įrašyti siųstuvai ir funkcijos; prieš tai pasižymėkite naudojamus pultelius ir jų priskyrimus. Tada įrašykite kodus į išorinį imtuvą pagal jo instrukciją. Išorinio imtuvo antenos laidas neturi liestis prie metalinių daiktų.

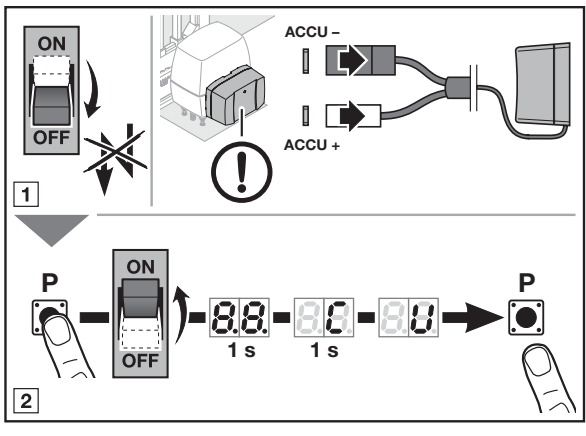

Radijo kodų ištrynimas ir gamyklinių nustatymų atkūrimas
Meniu 19 – ištrinti visus kodus
Pasirinkite 19 ir 5 sekundes laikykite nuspaudę P. Skaičius 19 iš pradžių lėtai mirksi 5 sekundes, paskui maždaug 3 sekundes mirksi greitai; nuolat rodomas 19 patvirtina, kad kodai ištrinti. Bus ištrinti visi siųstuvai ir visos funkcijos. Taikant šią procedūrą negalima atskirai ištrinti vieno mygtuko ar vienos funkcijos.
Pavaros gamyklinių nustatymų atkūrimas
Atkūrus gamyklinius nustatymus, bus grąžinti pradiniai nustatymai ir ištrintos išmoktos eigos bei jėgos vertės; radijo kodai išliks. Meniu 10 skirtas tik iš naujo išmokti eigą ir jėgas, o meniu 19 atskirai ištrina radijo kodus. Šių trijų veiksmų nepainiokite.
- Atjunkite maitinimą iš elektros tinklo ir avarinį akumuliatorių, kaip parodyta paveikslėlyje. Apsaugokite vartus nuo judėjimo.
- Laikykite nuspaudę P ir vėl įjunkite maitinimą iš elektros tinklo.
- Laikykite P nuspaudę, kol ekrane bus rodoma 8.8. ir C, o tada pasirodys U; tuomet atleiskite mygtuką.
- Pasirinkite tinkamą tipą 01 ir iš naujo atlikite visą parengimo eksploatuoti procedūrą. Taip pat patikrinkite, ar išliko pultelių nustatymai, ir patikrinkite saugos funkcijas, laikus bei jėgas.
Atskaitos važiavimas po atblokavimo arba elektros tiekimo sutrikimo
Jei po elektros tiekimo sutrikimo padėtis nežinoma arba jėgos ribojimas suveikė tris kartus, gali reikėti atskaitos važiavimo. Kita komanda jį paleis tik uždarymo kryptimi, sumažintu greičiu ir be jėgos ribojimo. Teritorija turi būti saugi; jei jos neapsaugo fotoelementas ar kitas įrenginys, vartus galima judinti tik tada, kai jie yra matomi. Jei vartai atjungiami rankiniu būdu, bet elektros tiekimas nenutrūksta, užfiksavę vartus dar kartą atjunkite maitinimą, kad naujas atskaitos važiavimas būtų atliktas pagal instrukciją.

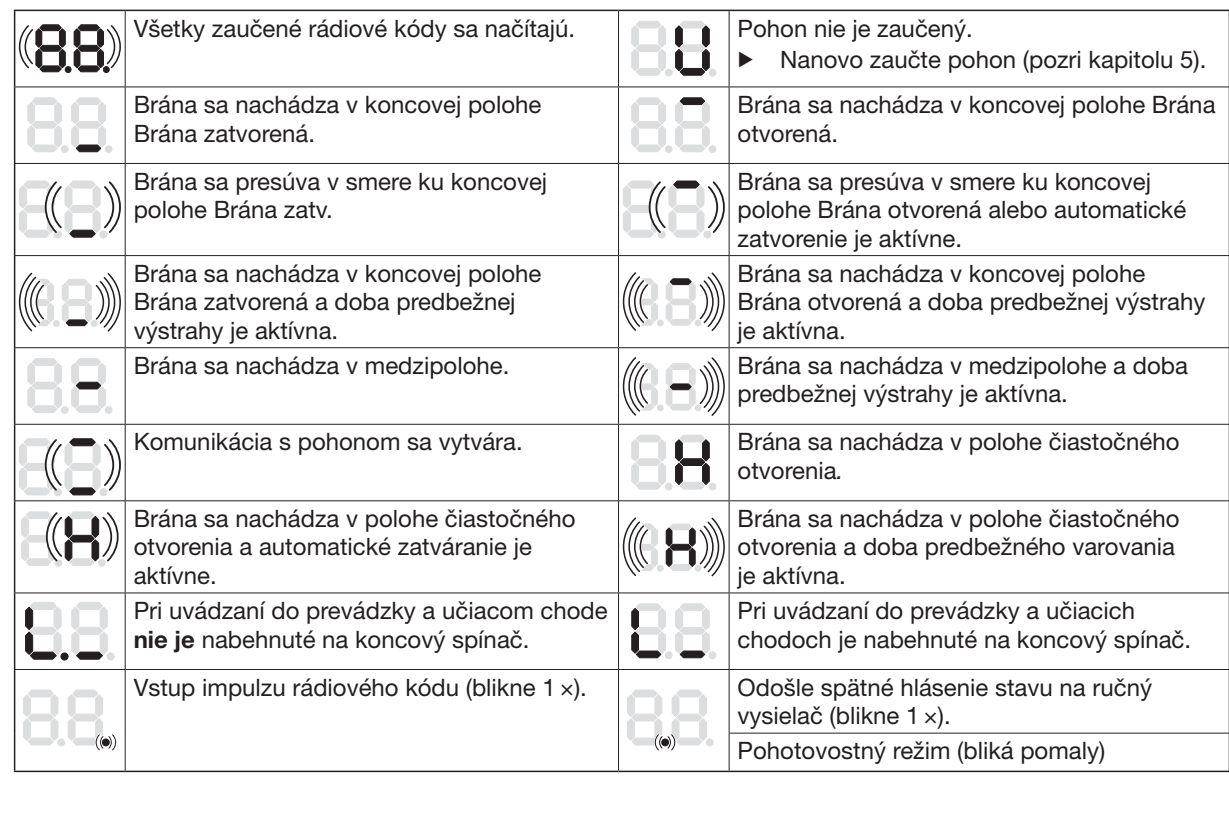

Ekrano diagnostika
| Rodmuo | Reikšmė / veiksmai |
|---|---|
| U | Pavara neišmokyta; atlikite parengimo eksploatuoti procedūrą. |
| 8.8. | Paleidimas arba radijo kodų nuskaitymas; tai nebūtinai klaida. |
| 1 su mirksinčiu tašku | Nepavyksta nustatyti reversavimo ribos arba dalinio atidarymo padėties; patikrinkite, ar nėra kliūčių ir ar padėtis pakankamai nutolusi nuo uždarytos padėties. |
| 2.1 / 2.2 / 2.3 | SE1 / SE2 / SE3 apsauga: kliūtis, neteisingas sureguliavimas, kreipiamoji arba įrenginio pažeidimas. |
| 3 / 5 | Jėgos ribojimas uždarant / atidarant; pašalinkite kliūtį ir patikrinkite mechaninį judėjimą, o ne automatiškai didinkite jėgą. |
| 4 | Nutraukta HALT12–13 grandinė; patikrinkite NC grandinę ir laidus. |
| 6 | Sistemos klaida arba veikimo trukmės ribojimas; specialistas patikrins, ar reikia atkurti nustatymus ir iš naujo atlikti mokymą, o sugedus pavarai – ją suremontuos arba pakeis. |
| 7 | Papildomos plokštės ryšio klaida; patikrinkite laidus, jungtis ir modulį. |
| 8 | Neteisingas įvesties arba valdymo signalas; patikrinkite pasirinktą vertę. |
| 9 | Suveikė / sugedo tikrinama saugos funkcija arba 8k2; pašalinkite kliūtį ir patikrinkite apsaugos įtaisą. |
| 13 / 17 | Per žema įtampa / įtampos klaida; patikrinkite maitinimo šaltinį ir akumuliatorių. |
| C | Nežinomas atskaitos taškas; užtikrinkite saugią aplinką ir atlikite atskaitos važiavimą. |
| In | Baigėsi techninės priežiūros intervalas; pasirūpinkite, kad sistemą patikrintų specialistas. |
Techninė priežiūra ir saugus perdavimas
Gamintojas nurodo, kad pavara nereikalauja techninės priežiūros, tačiau visus vartus reikia reguliariai tikrinti. Saugos ir apsaugos funkcijas tikrinkite kas mėnesį, o 8k2 varžines briaunas ir netestuojamus apsaugos įtaisus – kas pusmetį, vadovaudamiesi instrukcija. Stebėkite, ar vartai lengvai juda, ar tvirtai pritvirtinta krumpliastiebė, ar kreipiamosios tinkamos, ar nepažeisti kabeliai, švarūs fotoelementai ir veikia atblokavimo mechanizmas. Trūkumus nedelsdami patikėkite pašalinti specialistui.
Prieš techninę priežiūrą atjunkite visus maitinimo šaltinius ir pasirūpinkite, kad jų nebūtų galima vėl įjungti. Sumontavęs įrangą ir atlikęs pakeitimus, technikas patikrins apsaugos veiksmingumą, reversavimą ir veikimo jėgas. Technikas instruktuos naudotoją, perduos instrukcijas ir gerai matomoje vietoje pritvirtins prie vartų įspėjamąjį ženklą. Vaikams draudžiama žaisti judėjimo zonoje; pereiti galima tik vartams visiškai sustojus.
Hörmann LineaMatic 4511323 techninės savybės
| Parametras | Vertė |
|---|---|
| Modelis / tipo pasirinkimas | Pagrindinis LineaMatic /01 |
| Maksimalus vartų plotis / aukštis | 6000 mm /2000 mm |
| Maks. svoris – riedantys žeme / konsoliniai | 300 kg /250 kg |
| Elektros tinklas | 230/240 V AC,50/60 Hz; leistinas diapazonas 170–260 V AC. |
| Valdymo įtampa | 24 V/37 V DC, perjungiamas vidinis valdymas; tai nėra universalus priedų maitinimo išėjimas. |
| Priedų maitinimas | 24 V DC; 5 = pliusas, 20 = 0 V; bendrai maks. 250 mA. |
| Radijo dažnis / atmintis | 868 MHz / iki 150 radijo kodų |
| Apsaugos klasė / temperatūra | IP44 / −20 iki +60 °C |
| Didžiausia drėgmė | 93 %, nesikondensuojanti |
| Budėjimo režimo energijos sąnaudos | Mažiau nei 0,5 W |
| Galutinės padėtys | Magnetinis liežuvėlinis REED jutiklis ir elektroniniu būdu išmoktos padėtys / jėgos. |
| Ciklai per dieną / valandą | Pagal gaminio lentelę. |
| Korpusas | Lietas aliuminis ir stiklo pluoštu armuotas plastikas. |

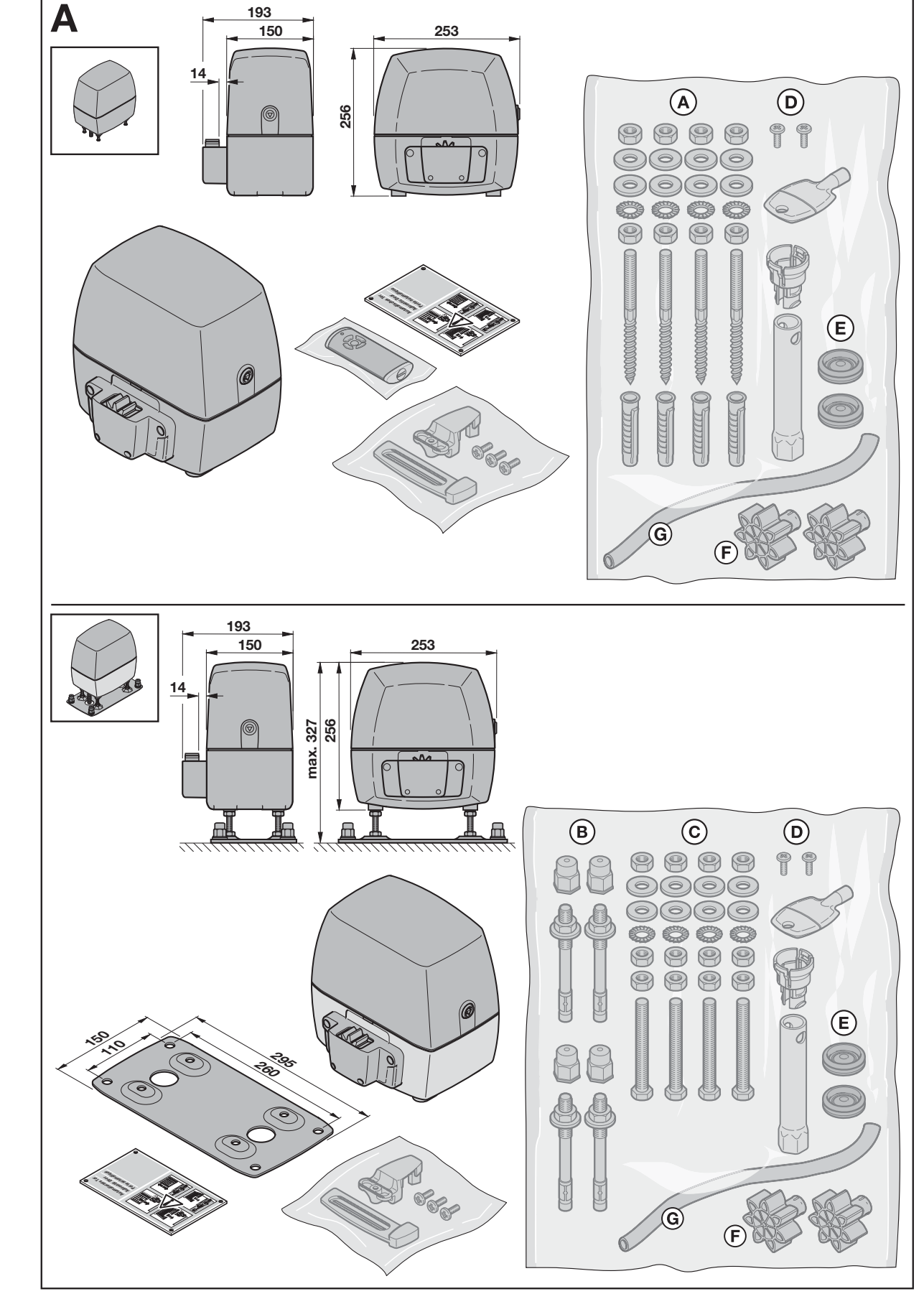

Matmenų brėžinyje nurodyti korpuso matmenys 193 × 253 × 256 mm. Montuojant ant grindų plokštės, bendrą aukštį galima reguliuoti iki 327 mm; pavaizduotos plokštės pagrindo matmenys 260 × 295 mm. Konkretų montavimo aukštį krumpliastiebio atžvilgiu pasirinkite pagal A matmenį, o ne vien pagal išorinius korpuso matmenis.
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
