Produkto aprašymas Hormann LineaMatic H – atskira pavara stumdomiesiems vartams iki 800 kg / 10 m, 4554321
Pavara skirta stumdomiesiems vartams kurių pravažiavimo ilgis yra 10m/800kg. Uždarymo galinę padėtį fiksuoja magnetas ir REED nendrinis kontaktas. Eiga ir jėgos išmokstamos pradedant eksploatuoti. Pavara yra negrįžtamoji.
Pavaroje įmontuotas valdymo blokas be radijo imtuvo.
Hörmann LineaMatic H 4554321 yra pavara, skirta stumdomiesiems vartams iki 10 m pločio. Ant žemės riedančių vartų svorio riba yra 800 kg, o konsolinių vartų – 600 kg. Vartų užpildą ir vietinę vėjo apkrovą reikia įvertinti kartu su vartų mechaniniu pasipriešinimu.
Montavimo, prijungimo prie elektros tinklo ir eksploatacijos pradžios darbus turi atlikti kvalifikuotas specialistas. Prieš atidarydami atjunkite maitinimą iš elektros tinklo ir, jei yra, avarinį akumuliatorių. Apsaugokite vartų varčią nuo savaiminio judėjimo ir užtikrinkite pagrindinę bei antrinę uždarymo briaunas ir krumpliastiebio sukibimo vietą.
Atskira pavara LineaMatic H
Šis puslapis skirtas atskirai pavarai. Fotoelementai, šviestuvas, valdymo pultai, krumpliastiebis ir kiti priedai parenkami pagal konkrečią komplektaciją; toliau pateiktos schemos neparodo, kas yra pakuotėje.
Priedai ir jų prijungimas
Konkrečiuose schemų pavyzdžiuose nurodyti EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 ir HNA Outdoor. Jie nėra įtraukti į atskiros pavaros komplektą. Hörmann SK-SET LineaMatic 437989 yra atskirai siūlomas priedas. Jungdami visada vadovaukitės ant pristatyto įrenginio nurodytais žymėjimais.
Pavaros montavimas ir vartų paruošimas

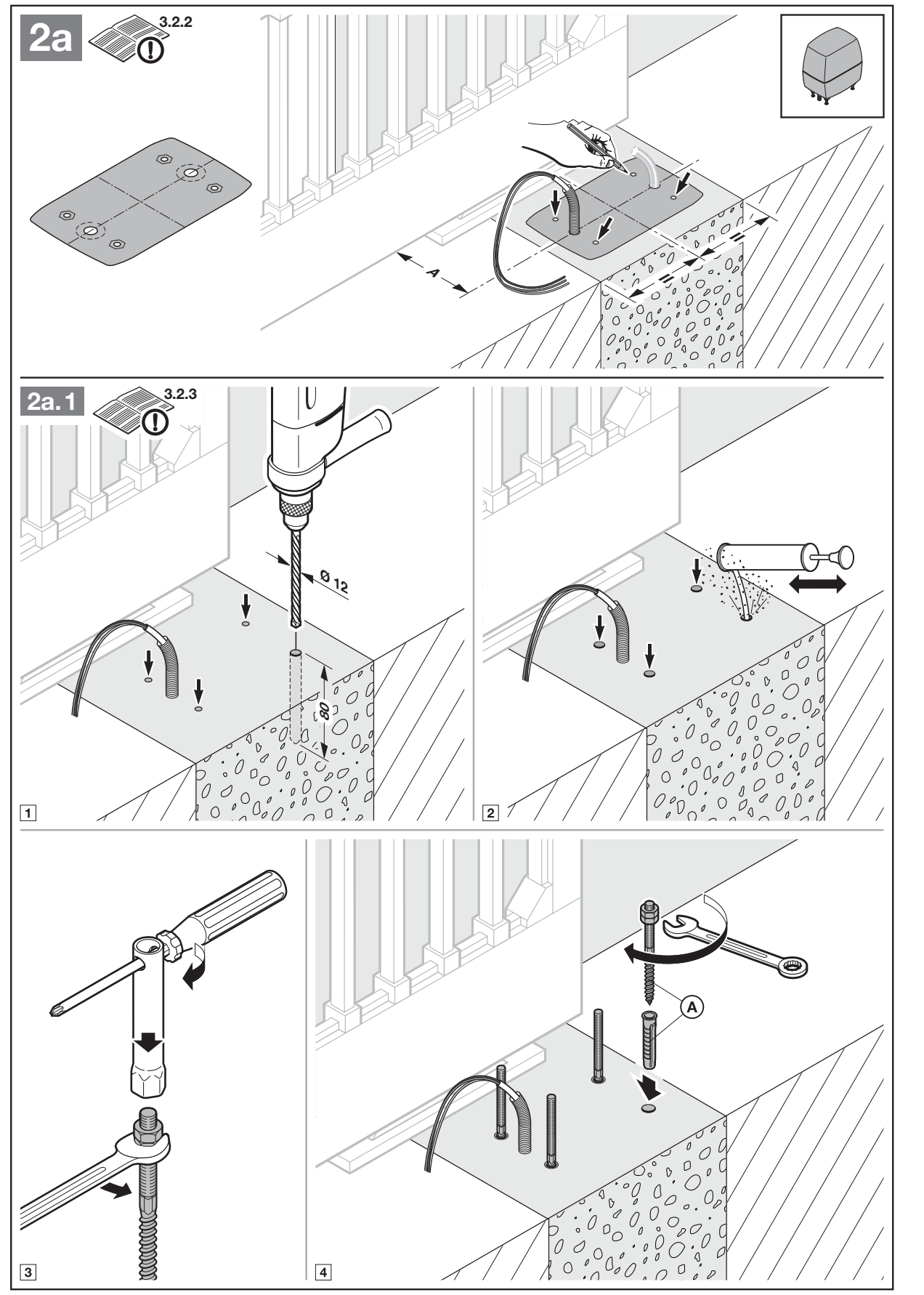

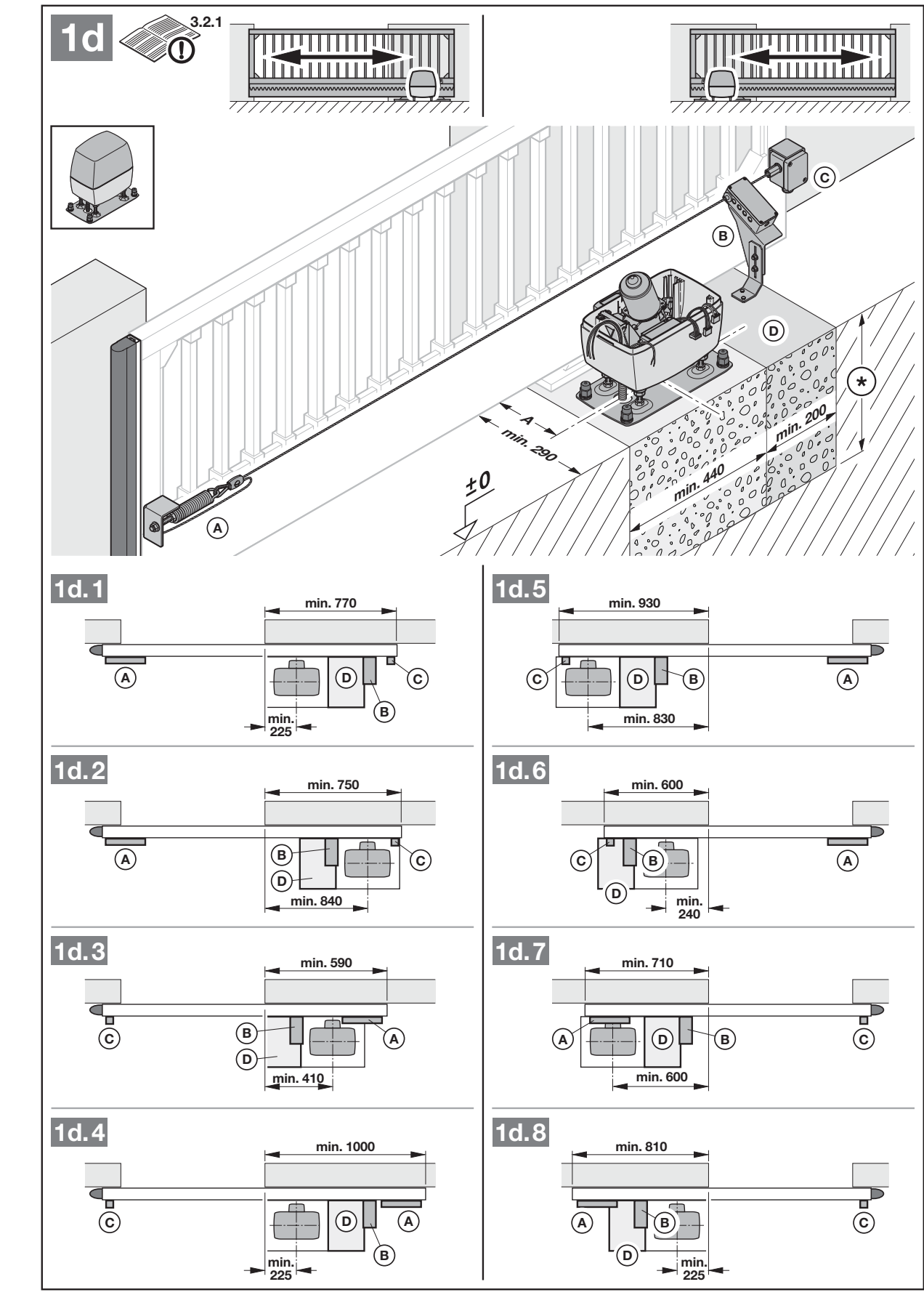

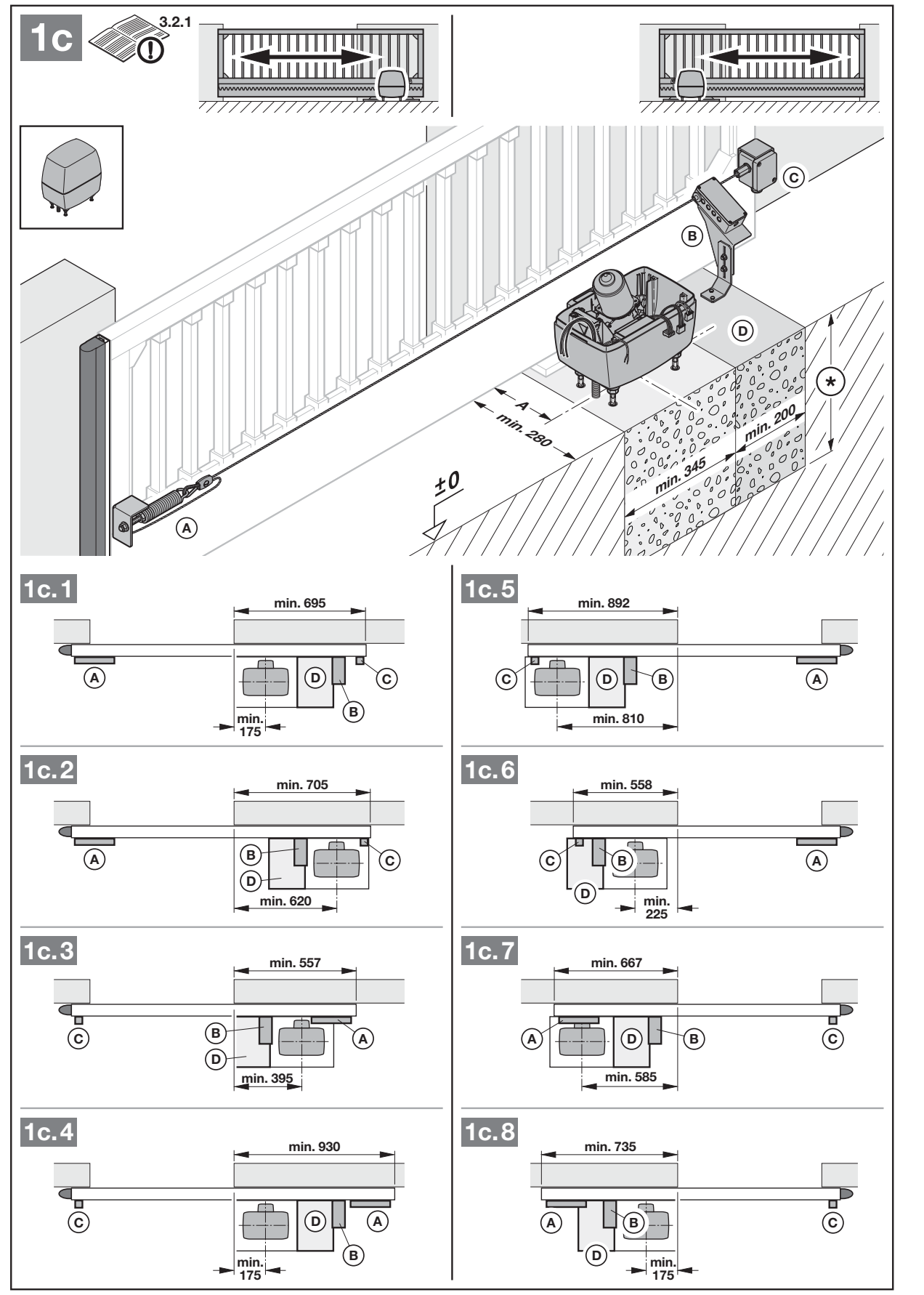

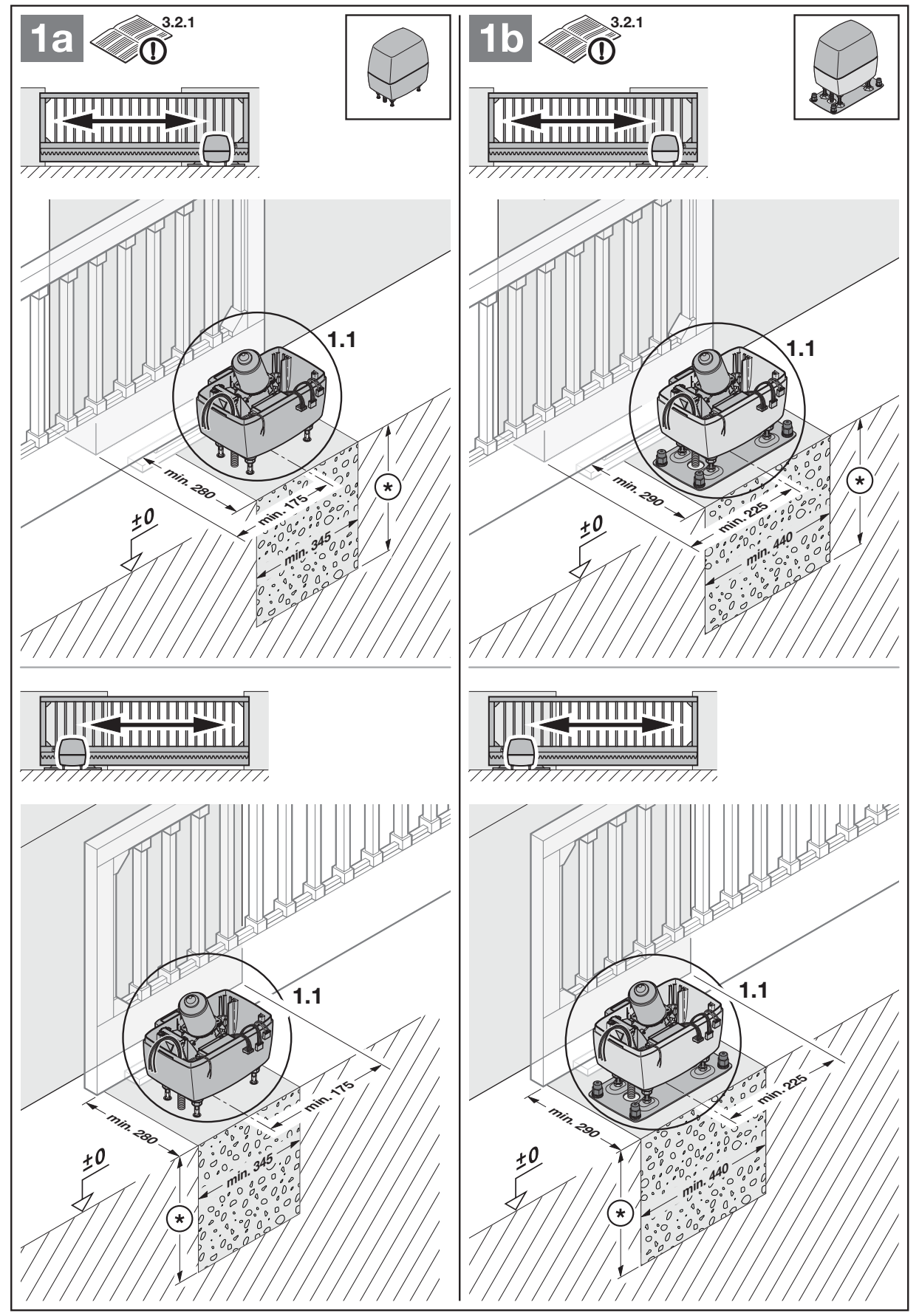

Vartų ir pamato paruošimas
Vartai turi lengvai ir tolygiai judėti stumiami ranka, būti stabiliai kreipiami ir mechaniškai apsaugoti nuo išvažiavimo iš kreipiančiųjų. Užraktus ir mechaninius blokus, trukdančius varikliui judinti vartus, išjunkite. Pavara nepakeičia sunkiai judančių ar pažeistų vartų remonto. Nepertraukiamas veikimas neleidžiamas. Naudojant ant įkalnėn ar nuokalnėn judančių vartų, būtina įrengti radialinius amortizatorius.
Pamatą pasirinkite pagal tai, ar montuojama su grindų plokšte, ar be jos. Jei uždarymo briauna neapsaugota, pjūvyje nurodyti šie pagrindiniai minimalūs matmenys: 345 × 280 mm; specialūs atstumai 175 mm be plokštės arba 200 mm su plokšte ir orientacija vartų atžvilgiu turi atitikti visą brėžinį. Jei uždarymo briauna apsaugota, pagrindiniai minimalūs matmenys yra 345 × 440 mm o minimalus atstumas – 200 mm; kitus atstumus pasirinkite pagal atitinkamą viso brėžinio variantą žemiau. Apsaugos nuo įšalo gylį parinkite pagal montavimo vietą; instrukcijoje nurodytas 80 cm gylis yra Vokietijai skirtas pavyzdys. Prieš montuojant betonas turi būti pakankamai sukietėjęs; montuojant grindų plokštę, gamintojas reikalauja naudoti ne žemesnės kaip B25/C25 klasės sutankintą betoną.

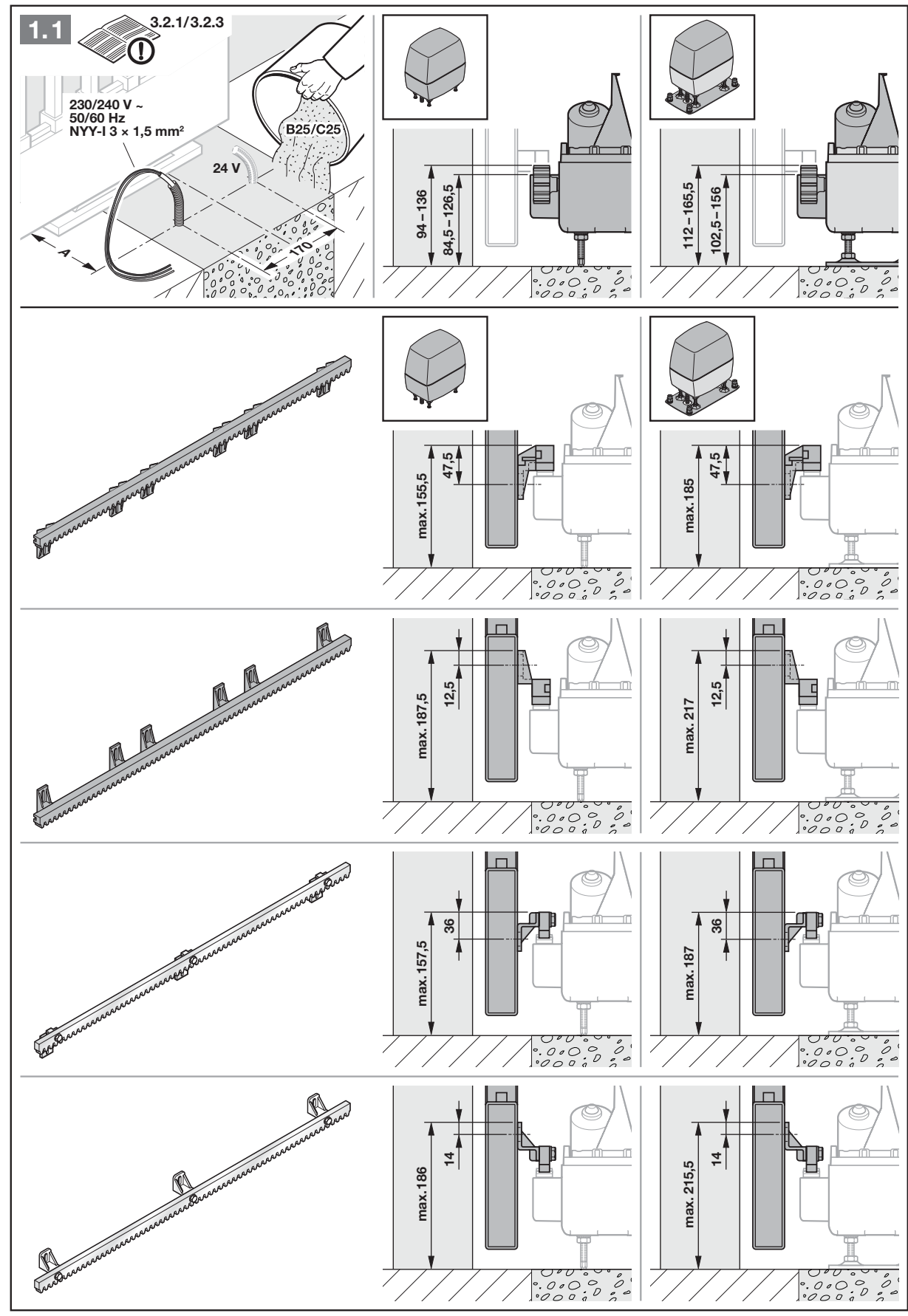

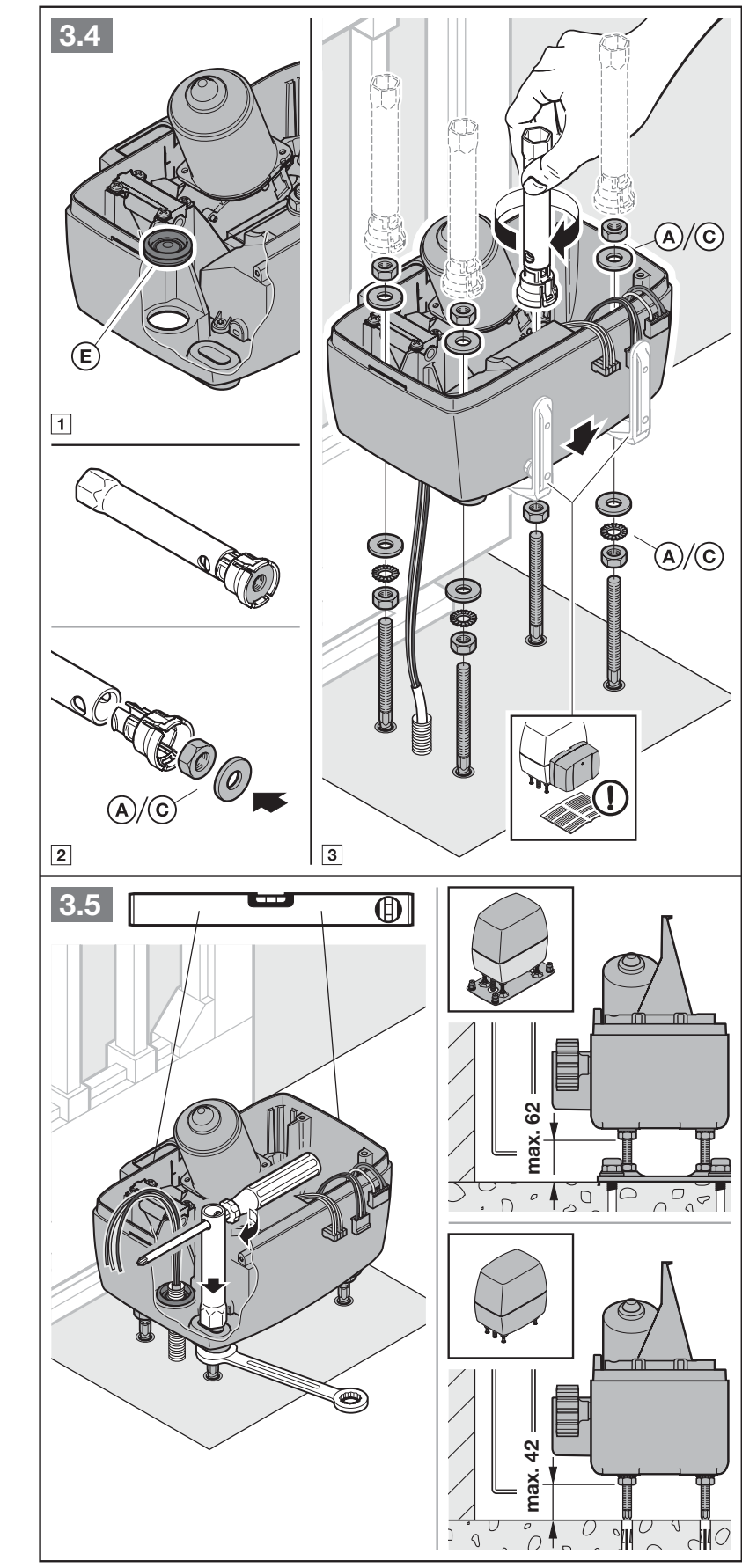

Tvirtinimas prie pagrindo ir montavimo aukštis
Pavaros padėtis priklauso nuo konkretaus krumpliastiebio. Matmuo A brėžinyje nėra universaliai taikomas skirtingoms krumpliastiebio juostoms.
| Krumpliastiebio žymėjimas | Matmuo A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |

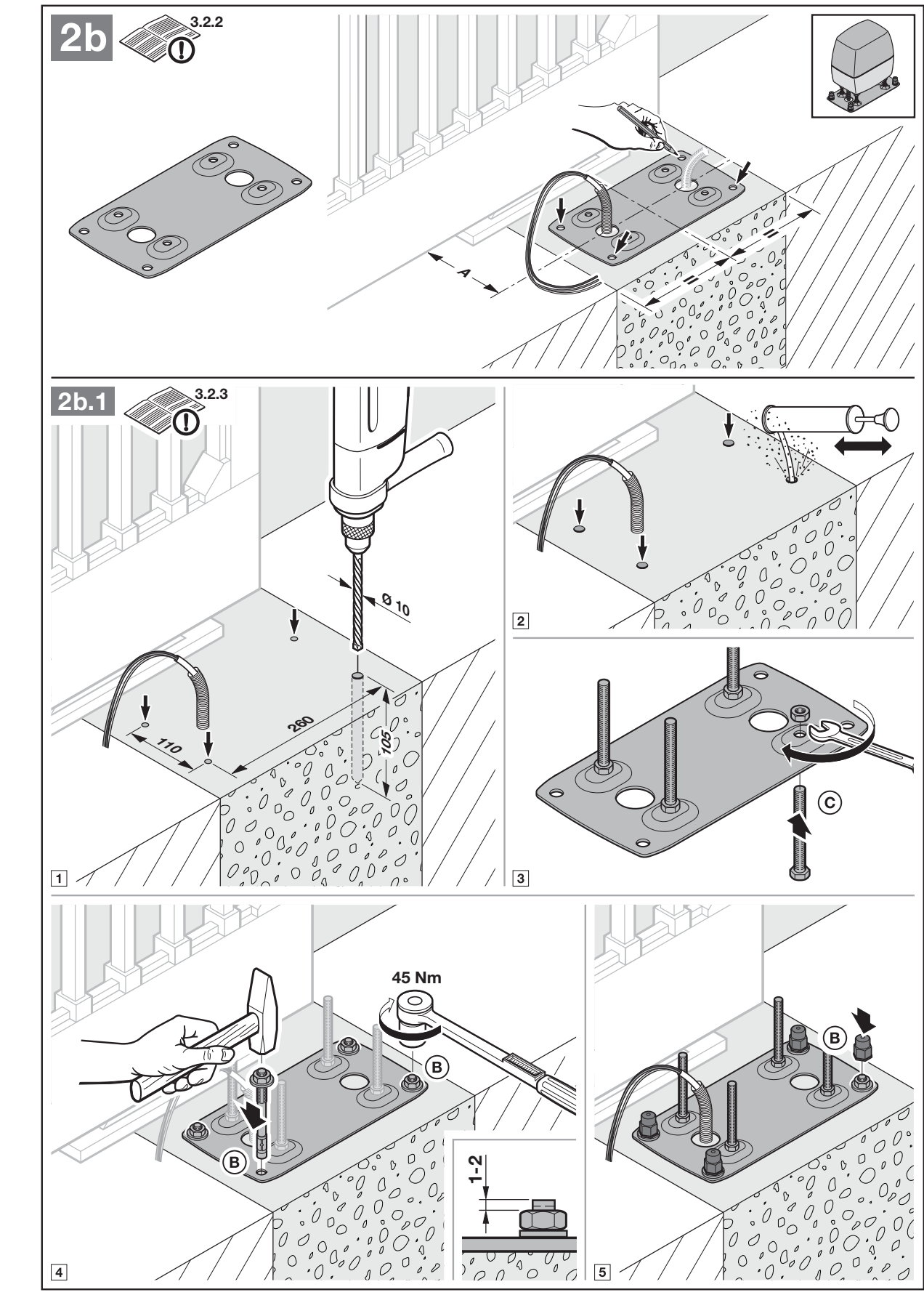

Tvirtinimo varžtams naudokite gręžimo šabloną ir išgręžkite skyles Ø 12 mm, 80 mm gylio. Naudojant didelėms apkrovoms skirtus inkarus ir grindų plokštę, gręžkite skyles Ø 10 mm, 105 mm gylio; brėžinyje nurodytas priveržimo momentas 45 Nm pavaizduotam tvirtinimo būdui. Saugokite pavarą nuo dulkių ir drožlių. Montuotojas turi patvirtinti faktinio pagrindo laikomąją galią ir pateiktų inkarų tinkamumą.
Uždėkite apsauginių vamzdelių sandariklius ir kabelius į korpusą įveskite iš apačios. Pavarą sumontuokite horizontaliai ir tvirtai. Kai dangtis atidarytas, saugokite elektroniką nuo drėgmės; baigę montuoti, užsandarinkite korpusą, kad į jį nepatektų vanduo ir vabzdžiai.

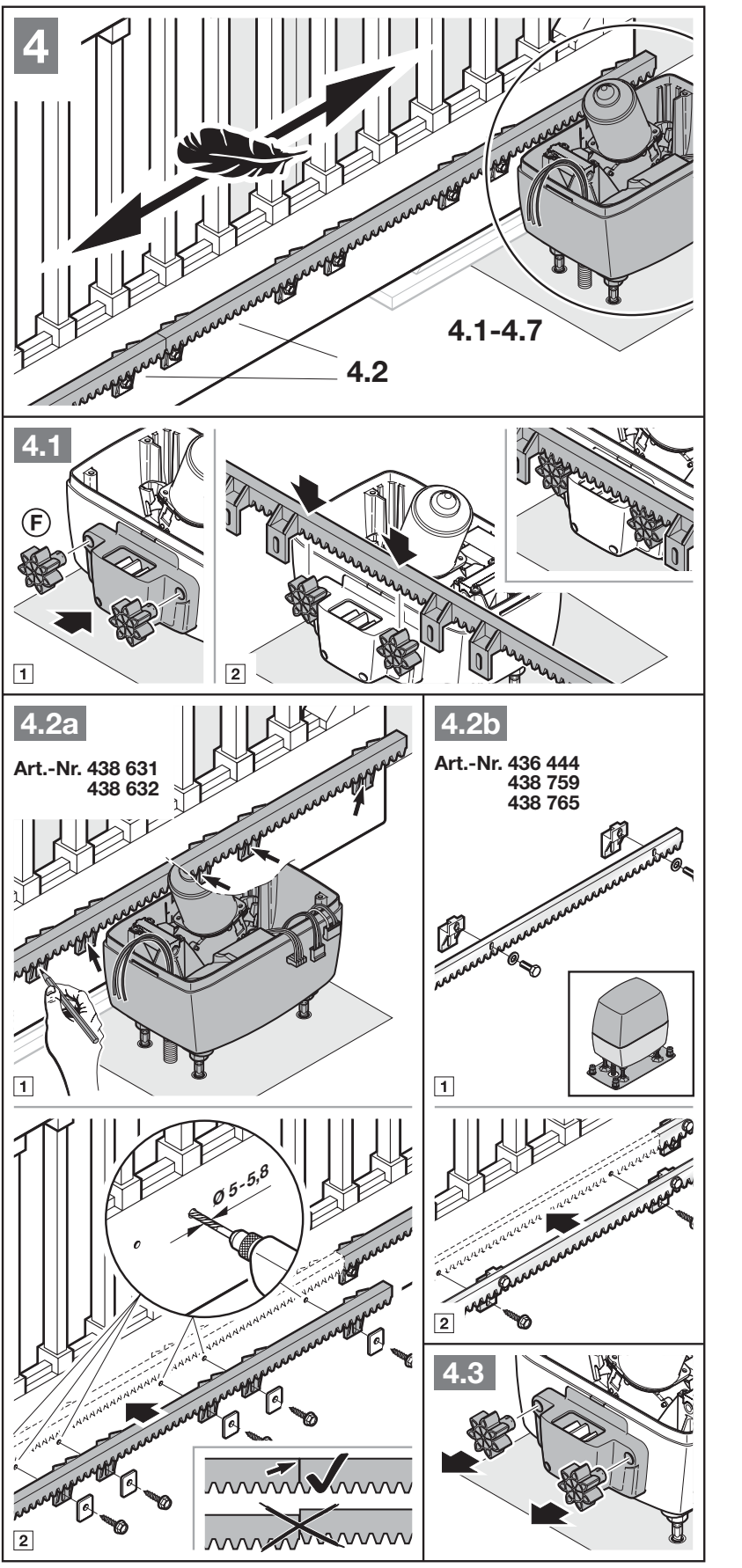

Krumpliastiebis ir galinės padėties magnetas
Montuojant krumpliastiebį, pavara turi būti atblokuota. Atskirų dalių jungtys turi būti tolygios, be poslinkių. Sumontavę sulygiuokite krumpliastiebį, krumpliaratį ir pavaros korpusą; laikykitės atitinkamame brėžinyje nurodytų matmenų, o ne perimtų iš kito gamintojo. Netinkamas sukibimas gali sukelti nepageidaujamą judėjimo krypties pakeitimą.
Uždarymo galinę padėtį fiksuoja magnetas ir REED liežuvėlinis kontaktas. Rankiniu būdu perkelkite vartus į uždarytą padėtį, magnetinį laikiklį iš pradžių pritvirtinkite vidurinėje padėtyje ir nustatykite jį maždaug 20 mm atstumu nuo liežuvėlinio kontakto kaip parodyta paveikslėlyje. Galutinę padėtį patikrinkite ir tiksliai sureguliuokite mokymosi metu.

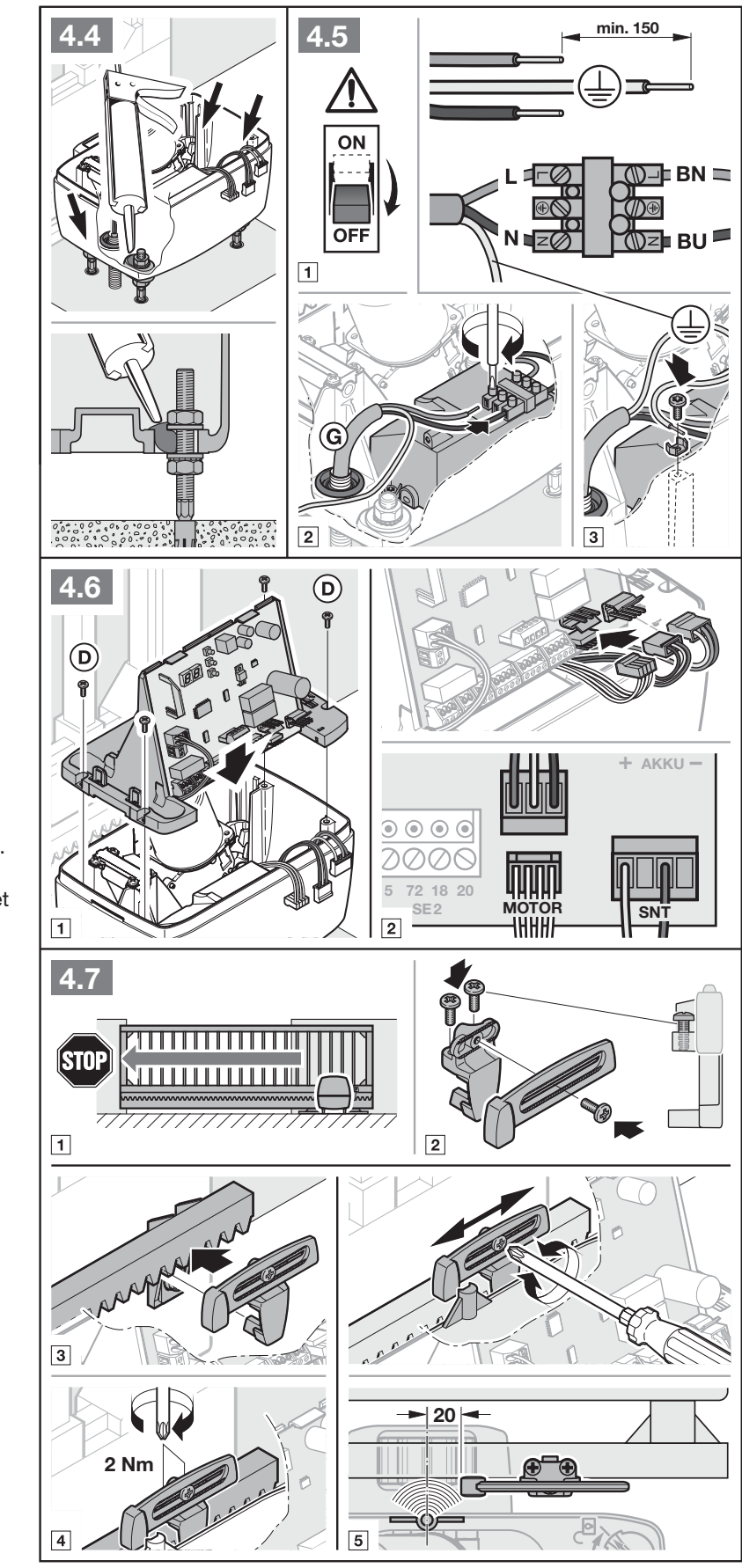

Kabelių tiesimas ir įtampų atskyrimas
| Grandinė | Reikalavimas |
|---|---|
| Maitinimo tinklas | 230/240 V AC; 3 × 1,5 mm² maitinimo kabelis, po žeme – tinkamas požeminis kabelis pagal instrukciją. Atskiras apsauginis vamzdis. |
| Priedai | 24 V grandines tieskite atskirai nuo maitinimo tinklo. Gnybtai skirti 0,5–2,5 mm² laidams. |
| Išorinis mygtukas | Kabelio ilgis – ne daugiau kaip 30 m. |
| HALT ir saugos grandinės iš schemų | Kabelio ilgis – ne daugiau kaip 10 m pagal konkrečią schemą. |
| Požeminių kabelių ilginimas | Naudokite tinkamą IP65 apsaugos klasės atšakų dėžutę; jungtis negali likti neapsaugota žemėje. |

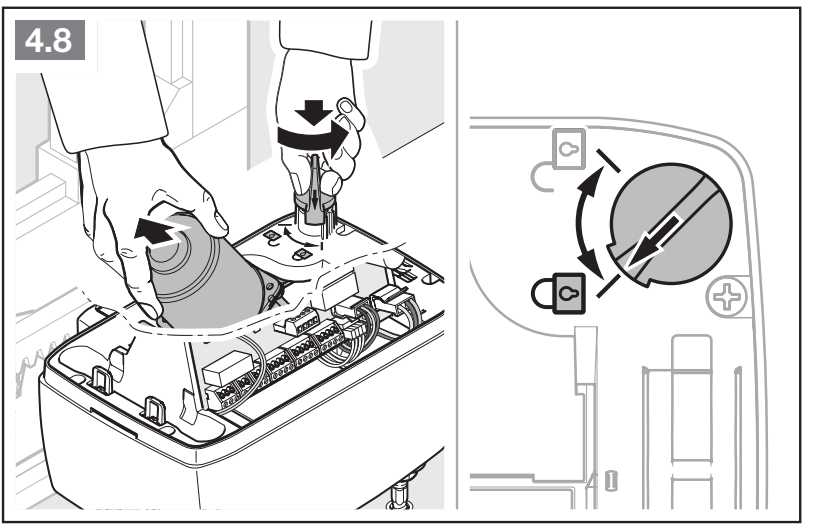

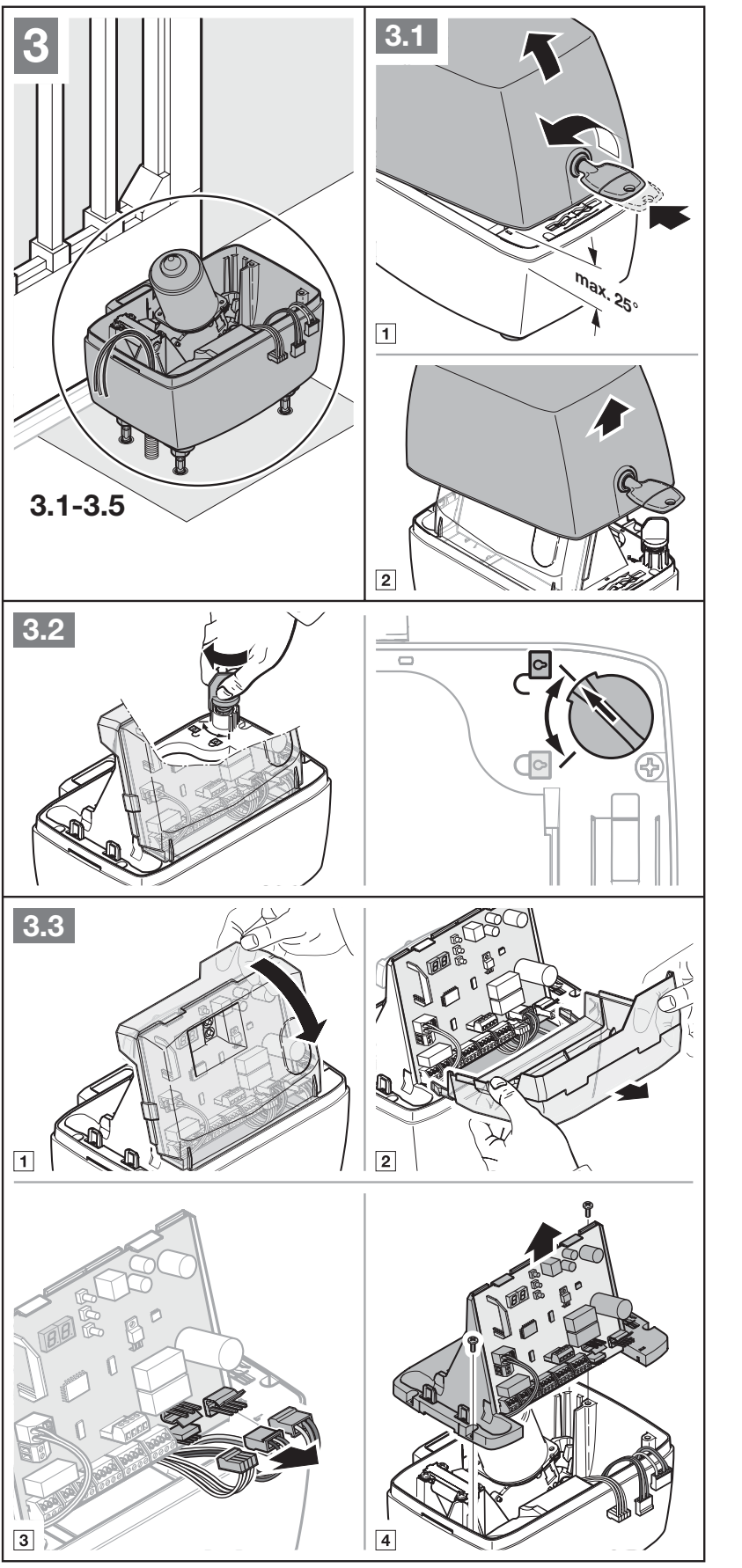

Avarinis atblokavimas ir užfiksavimas
- Atjunkite maitinimo tinklą ir, jei yra, HNA Outdoor. Apsaugokite vartus nuo nekontroliuojamo judėjimo.
- Atidarykite gaubtą ir pasukite atblokavimo mechanizmą į atblokavimo padėtį, kaip parodyta paveikslėlyje. Variklis su krumpliaračiu nuleidžiamas į korpusą; jei reikia, atsargiai jį įstumkite.
- Perkelkite vartus rankiniu būdu ir kontroliuojamai. Nekiškite rankų į krumpliastiebio sukibimo zoną.
- Norėdami užfiksuoti, pasukite mechanizmą į užrakinimo padėtį ir tuo metu šiek tiek kilstelėkite variklį. Prieš galinį jungiklį vartai turi vėl susijungti su pavara.
- Uždėkite gaubtą. Atkūrus maitinimą, vartai gali atlikti atskaitos važiavimą uždarymo kryptimi; pasirūpinkite, kad zona būtų saugi, ir stebėkite vartus.

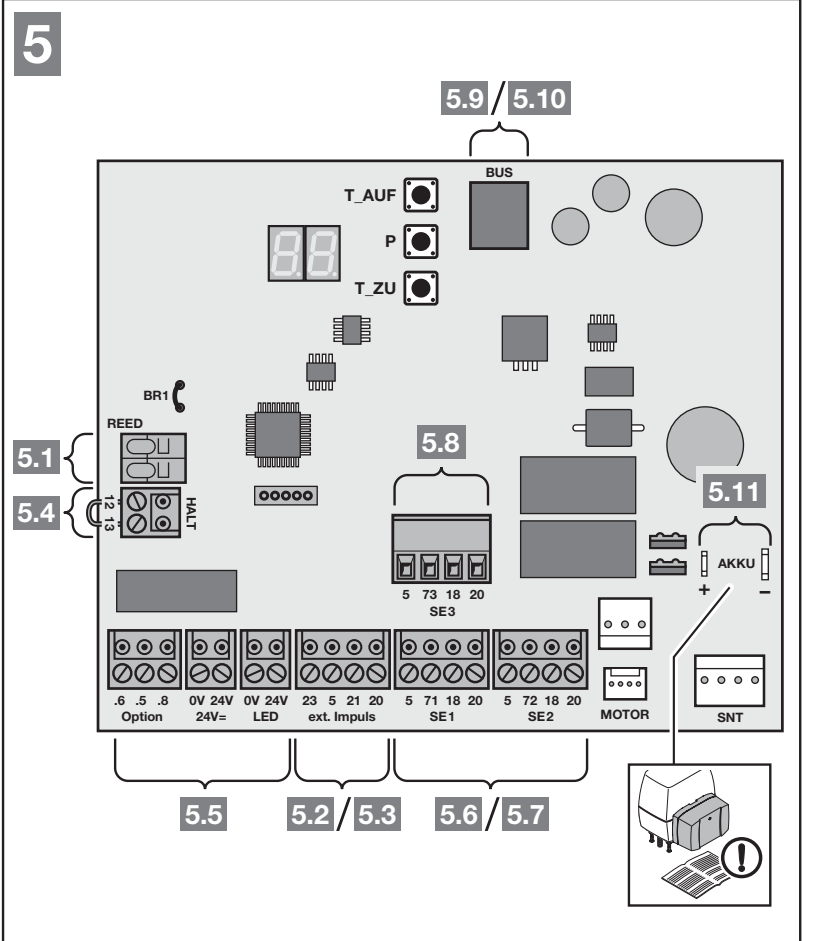

Padėtis valdymo plokštėje
Paveikslėlis orientuotas taip, kad mygtukai T_AUF, P, T_ZU būtų viršuje o ilga gnybtų eilė – apačioje. BUS yra viršuje prie mygtukų, REED ir HALT kairėje, SE3 iškilioje dalyje virš apatinių SE1/SE2. Dešinėje yra MOTOR, SNT ir AKKU jungtis. Pagal jungčių žymėjimus atskirkite signalines, variklio ir maitinimo grandines.
Maitinimas, poliškumas ir valdymo gnybtai
| Gnybtai / jungtis | Paskirtis ir ribinė vertė |
|---|---|
| Maitinimo dalies L / N ir korpuso PE | Maitinimo tinklas 230/240 V AC, 50/60 Hz; L – fazė, N – nulinis laidas, PE – apsauginis laidininkas. AC neturi teigiamojo ir neigiamojo polių. Maitinimo kabelis jungiamas prie maitinimo dalies, o ne prie signalinių gnybtų. |
| 5 / 20 | 5 = teigiamas (+24 V DC), 20 = 0 V (−). Bendra priedų srovė – ne daugiau kaip 250 mA; įskaičiuokite visus prijungtus elementus. |
| 24 V=: 24 V / 0 V | Atskirai pažymėtas nuolatinės srovės išėjimas: 24 V = +, 0 V = −. Pavyzdžiui, pagal schemą galima prijungti 24 V šviestuvą; tai nėra 230 V išėjimas. |
| 21 / 20 | NO – bepotencialis impulsas arba kontaktas, jungiantis į 0 V. Mygtukus galima jungti lygiagrečiai; pačiam kontaktui poliškumas (+/−) netaikomas. |
| 23 / 20 | NO – bepotencialė dalinio atidarymo komanda; 23 – signalas, 20 – bendrasis 0 V, tai nėra maitinimo gnybtų pora. |

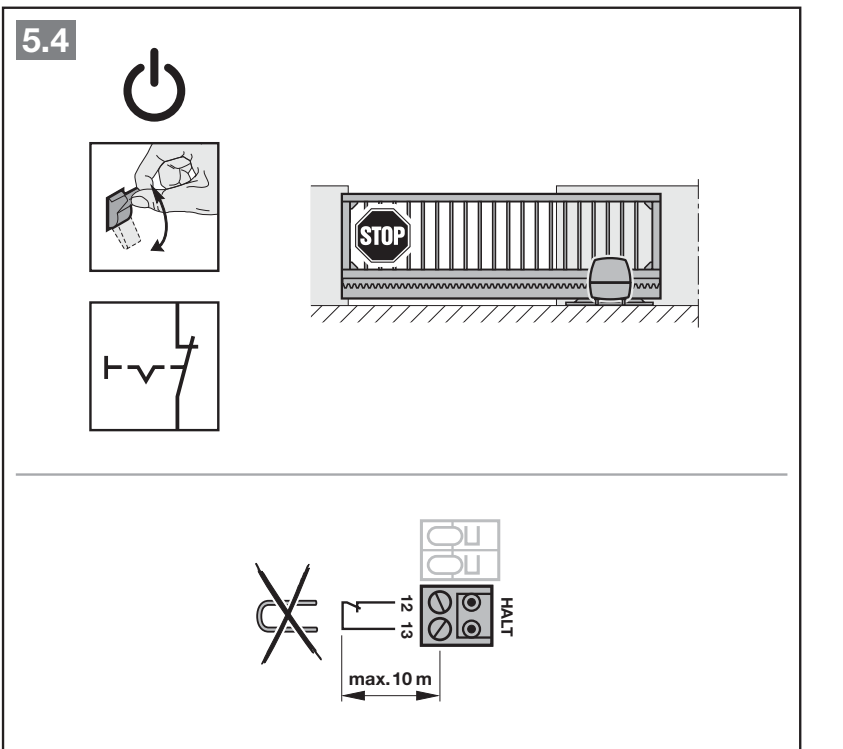

| HALT 12 / 13 | NC – bepotencialis STOP; 13 = 0 V, 12 – įėjimas. Montuodami STOP, nuimkite esamą 12–13 trumpiklį ir prijunkite NC kontaktą. |
| REED | Pradinėje sąrankoje naudojamas liežuvėlinis galinės padėties jutiklis; neprijunkite išorinės įtampos. |
| BUS | Sisteminiai priedai su atitinkama jungtimi. Tai nėra universalus +/− išėjimas bet kokiam įrenginiui. |
| MOTOR / SNT / AKKU | Variklis, maitinimo dalis ir numatytas avarinis akumuliatorius. Naudokite tik originalias jungtis ir laikykitės pažymėto poliškumo; prieš pradėdami darbus atjunkite ir akumuliatorių. |
Išorinė įtampa valdymo įėjimuose gali sugadinti elektroniką. Prie 21/23/HALT ir SE nejunkite 230 V. HALT nėra PLc lygio stebimas saugos įėjimas; nepainiokite jo su SE apsauginiu įtaisu.

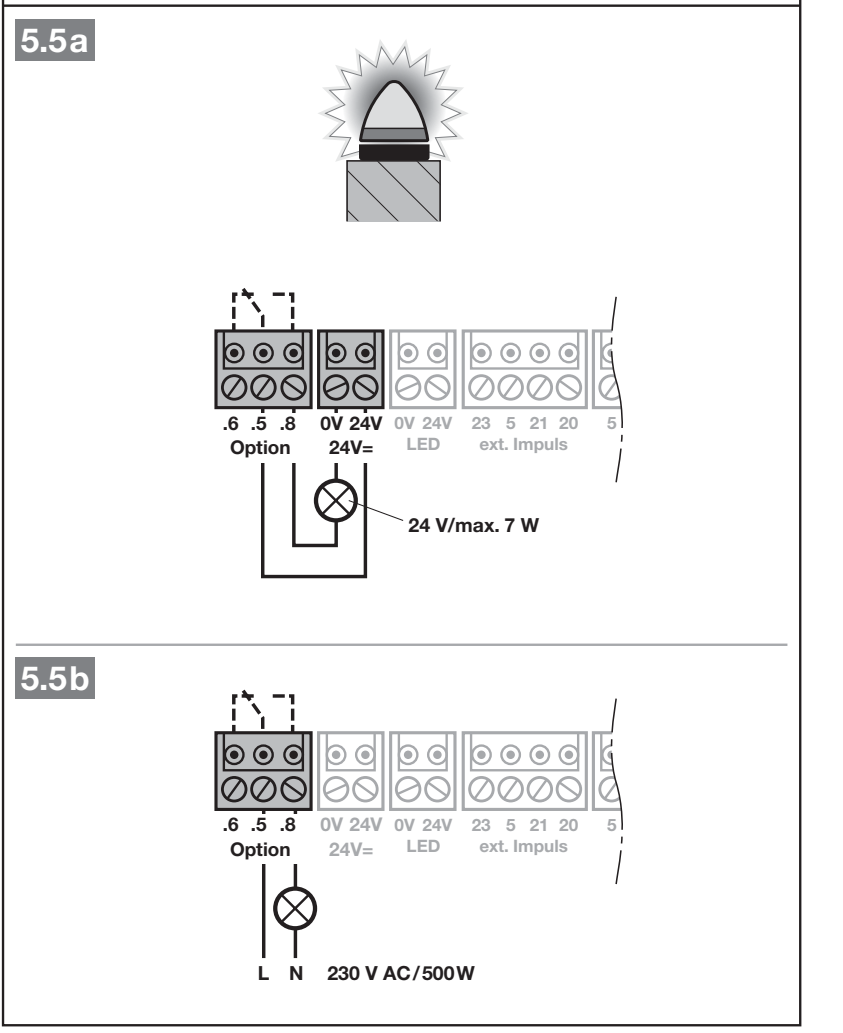

SLK švyturėlis ir „Option“ relė
Relė Option turi bepotencialius kontaktus .5 – bendrasis, .8 – NO, .6 – NC. 24 V šviestuvui pagal schemą naudojama 24 V (+) → .5, .8 → šviestuvas, šviestuvo grįžtamasis laidas → 0 V (−). Jei šviestuvas jautrus poliškumui, jo teigiamą įėjimą prijunkite prie perjungiamo maitinimo iš .8, o neigiamą – prie 0 V. Gamintojas nurodo šiam 24 V šviestuvui maks. 7 W; taip pat laikykitės bendros priedų ribinės vertės – 7 W jos nedidina. Vidinės relės funkcija nustatoma per 31 meniu.
230 V šviestuvas turi atskirą išorinį maitinimą iš tinklo; gamintojo schemoje nurodyta didžiausia galia – 500 W. Maitinimo tinklo laidai iki jungties turi būti papildomai izoliuoti. Tokį prijungimą pagal visą PDF dokumentą gali atlikti tik elektrikas; 230 V įtampa neturi patekti į žemos įtampos grandines.

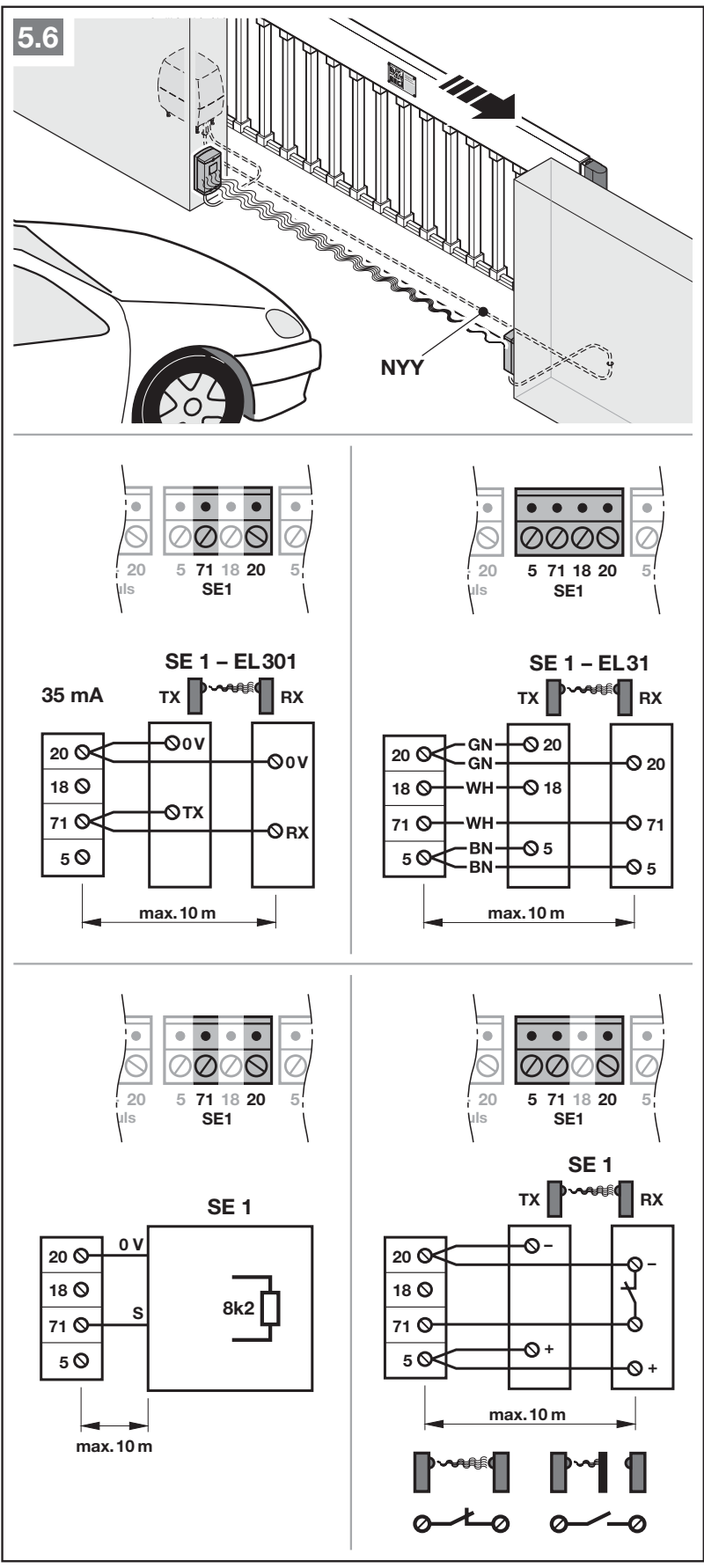

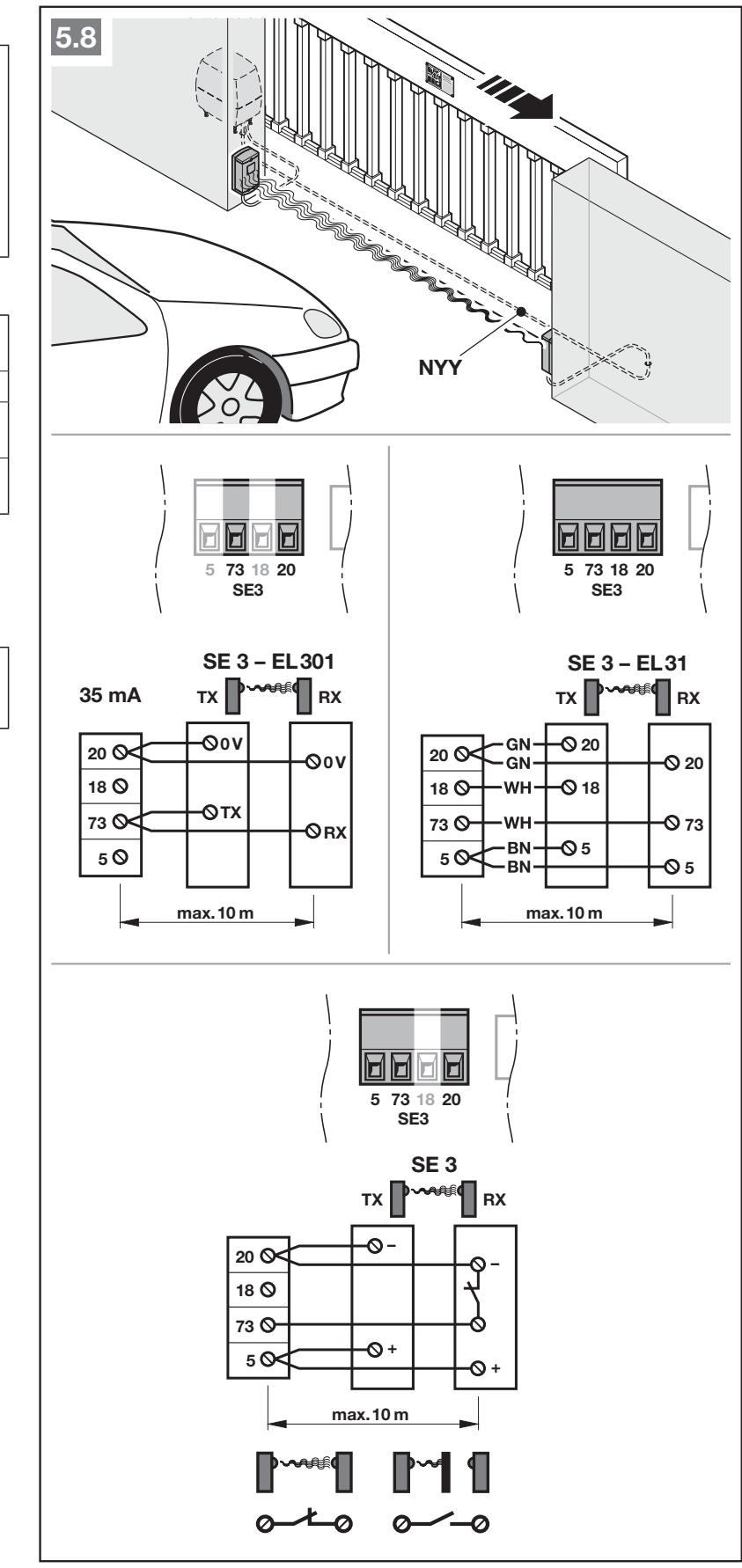

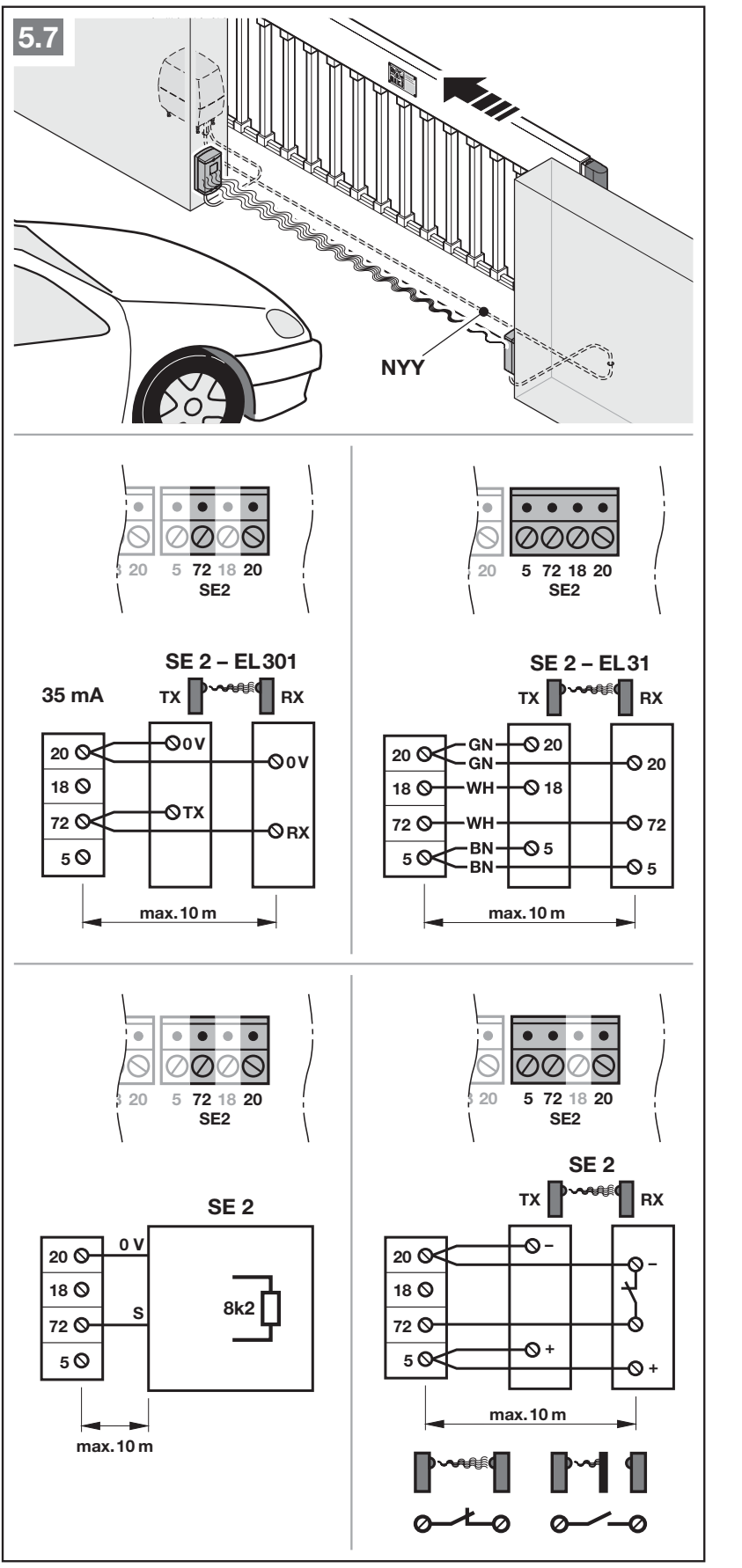

Fotoelementai ir SE1/SE2/SE3 saugos įėjimai
| Įėjimas | Instrukcijoje pavaizduoti gnybtai ir reakcija |
|---|---|
| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = testas, 71 = signalas. Veikia uždarant ir trumpam pakeičia judėjimo kryptį. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = testas, 72 = signalas. Veikia atidarant, trumpam pakeičia judėjimo kryptį. |
| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = testas, 73 = signalas. Veikia uždarant, trumpam pakeičia judėjimo kryptį. |
Prijungęs įrangą, specialistas nustato ir patikrina kiekvienos apsaugos veikimo kryptį bei atbulinę eigą pagal konkrečius vartus. SE1 ir SE2 palaiko dinaminius dviejų laidų fotoelementus, testuojamus arba netestuojamus trijų laidų fotoelementus, 8k2 varžinį saugos kraštą ir numatytą krašto apsaugą. SE3 nurodyti fotoelementai; SE1/SE2 varžinio krašto prijungimo schemos SE3 atveju netaikykite. Dviem fotoelementams vienoje grandinėje reikia LSE2 plėtiklio. Pagal instrukciją netestuojamas apsaugas leidžiama naudoti tik turto apsaugai.
EL301 – tikslus prijungimas pagal originalią schemą
EL301 yra dinaminis dviejų laidų komplektas, kurio srovės sąnaudos 35 mA kaip parodyta paveikslėlyje. SE1 atveju prijunkite TX 0 V ir RX 0 V → 20, pažymėtą gnybtą TX → 71 ir pažymėtą gnybtą RX → 71. SE2 atveju vietoj 71 naudokite gnybtą 72, SE3 atveju – gnybtą 73. Šioje konkrečioje EL301 schemoje gnybtai 5 ir bandomasis 18 nenaudojami. TX/RX žymėjimai yra sistemos gnybtai; neprijunkite prie jų atskiro +24 V maitinimo ir netaikykite kitų fotoelementų poliškumo.
Naudojant EL31 toliau nurodyti sujungimai eina nuo pavaros plokštės iki fotoelemento. Imtuvo RX ir siųstuvo TX maitinimas: plokštė 20 → 20 (0 V/−, GN), plokštė 5 → 5 (+24 V DC, BN). Imtuvo RX testas: plokštė 18 → 18 (WH). Imtuvo RX signalo laidą WH prijunkite prie pavaros plokštės gnybto 71, jei SE1; 72, jei SE2; arba 73, jei SE3. Naudokite visą atitinkamo SE paveikslėlį ir palyginkite pateikto fotoelemento žymėjimus su jo instrukcija. Jei naudojamas kitoks kontaktas su atskiru maitinimu, vadovaukitės jo prijungimo schema; bepotencialio NC kontakto negalima painioti su +/− maitinimu.
Prieš mokymą prijunkite visus saugos įtaisus. Papildę arba pakeitę apsaugos įtaisus, atlikite naują mokymą menu 10 ir funkcinius bandymus. Veikimo kryptį, atbulinę eigą, greitį ir jėgą išplėstiniuose meniu keičia specialistas.

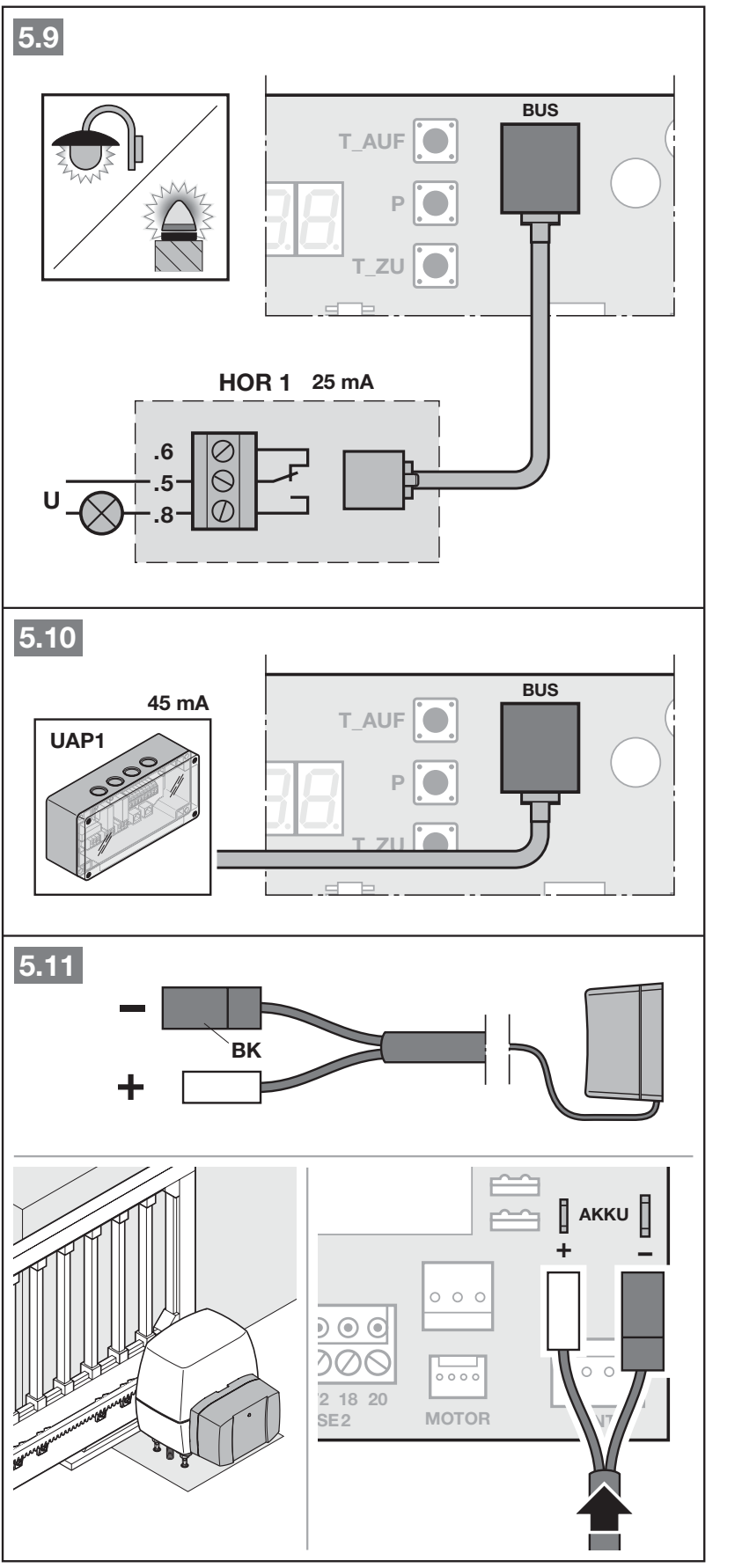

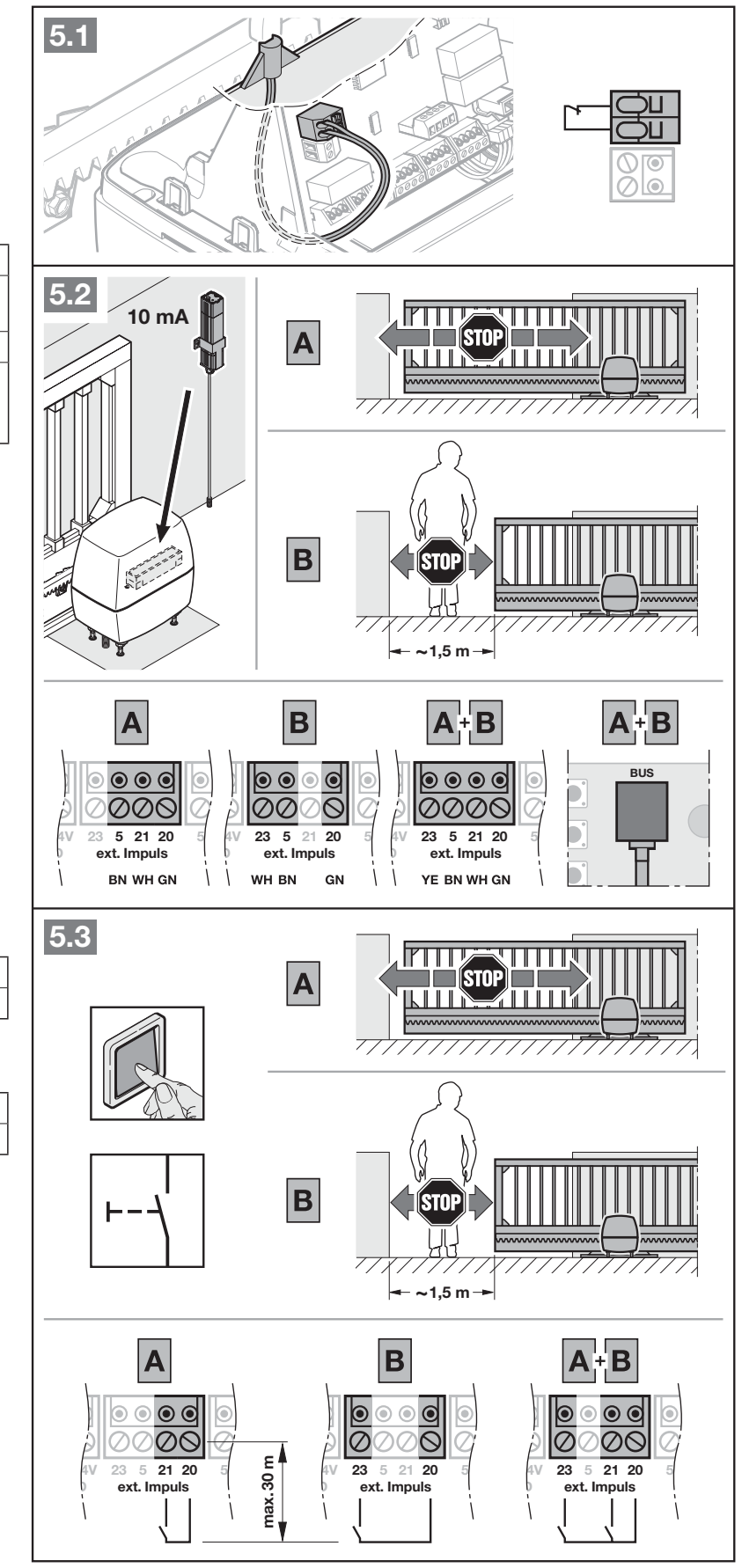

Pasirenkamieji moduliai ir išorinis imtuvas
| Įrenginys | Prijungimas / funkcija |
|---|---|
| Išorinis laidinis imtuvas | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impulsas); YE → 23 (dalinis atidarymas). HEI3 BiSecur turi atitinkamą jungtį, o ESEI BiSecur jungiamas prie BUS. |
| HOR1 / UAP1 / UAP1-300 | Atitinkamos BUS jungtys, kaip parodyta paveikslėlyje; HOR1 srovės sąnaudos – 25 mA, UAP1 – 45 mA. Išorinio relės išvesties funkcijos nustatomos 30 meniu. |
| HNA Outdoor | Numatyta AKKU jungtis, automatinis perjungimas dingus elektros tinklo įtampai. Pagal paveikslėlyje parodytą plokštės padėtį + yra kairėje, o − dešinėje; juodas laidas BK jungiamas prie −. Naudokite originalią jungtį ir numatyto akumuliatoriaus poliškumo žymėjimą. Prieš techninę priežiūrą ištraukite jungtį; atminkite, kad atjungus elektros tinklą pavara nėra visiškai atjungta. |

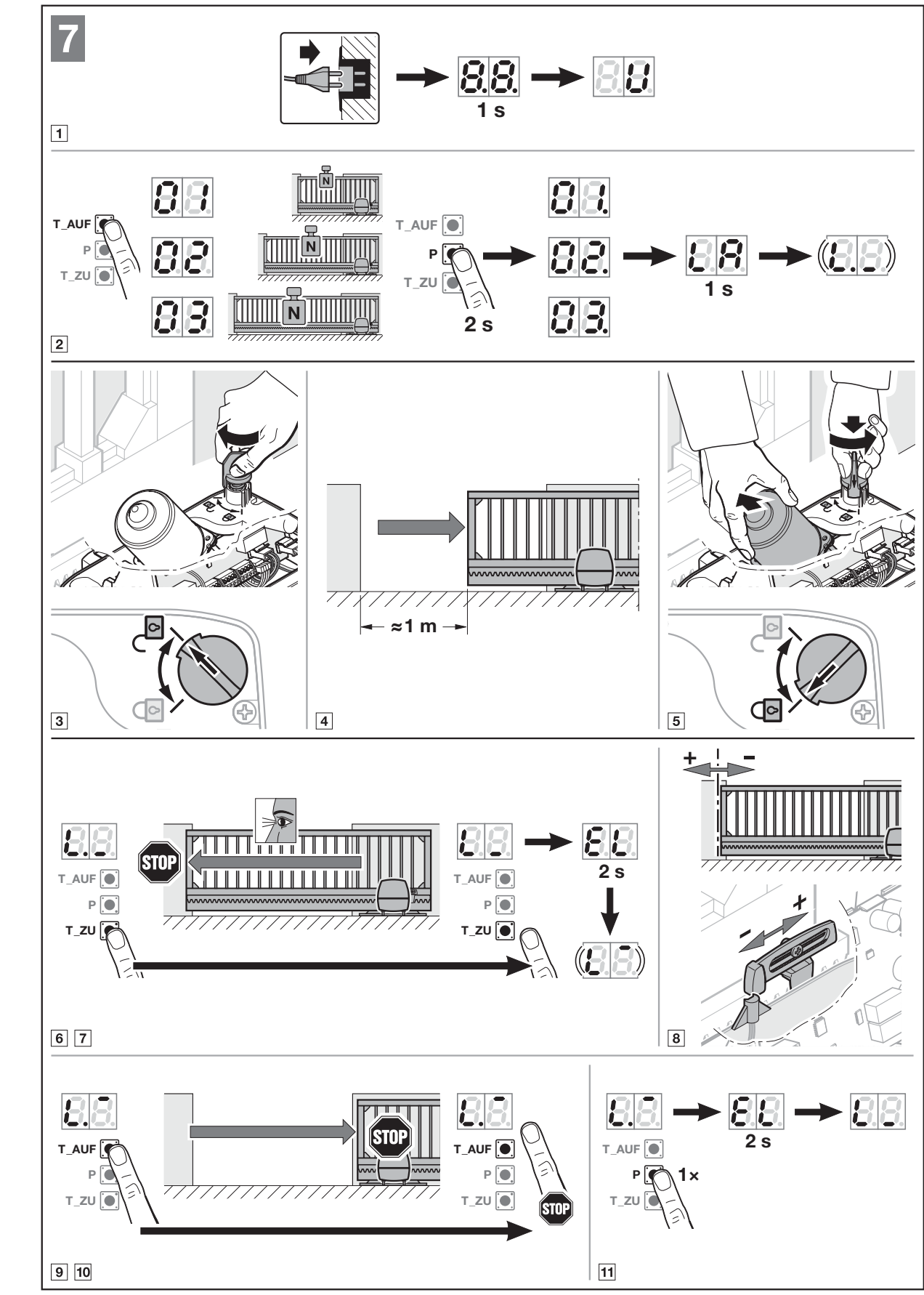

Pirmasis paleidimas ir tipo 03 pasirinkimas
Apsaugos įtaisai turi būti prijungti, optiniai keliai laisvi, vartai mechaniškai tvarkingi, o teritorija uždaryta ir joje neturi būti žmonių. Mokymo metu išsaugomos galinės padėtys, jėgos ir prijungtos apsaugos. Kryptis nustatoma mokymo metu; sėkmingai pradėjus eksploatuoti ją galima pakeisti tik atkūrus gamyklinius nustatymus ir atlikus naują mokymą.
- Įjunkite maitinimą. Iš pradžių ekrane rodoma 8.8., tada – U. Pristatant tipas nustatytas iš anksto; atkūrę gamyklinius nustatymus, mygtuku T_AUF pasirinkite 03 – LineaMatic H. Pasirinkite tik tikrąją pavarą atitinkantį tipą; pasirinkus kitą tipą pasikeis greičio ir saugos nustatymai.
- Laikykite nuspaudę P. Laikykite nuspaudę maždaug 2 sekundes. Pasirodžius tipo numeriui ir LA, įrenginys pradės galinių padėčių mokymą.
- Atrakinkite pavarą, atidarykite vartus maždaug 1 m ir vėl užfiksuokite pavarą. Laikykite nuspaudę T_ZU; vartai turi judėti užsidarymo kryptimi. Jei vartai juda priešinga kryptimi, trumpam atleiskite mygtuką ir vėl laikykite nuspaudę T_ZU, vadovaudamiesi gamintojo nurodymais.
- Vartams sustojus ties magnetiniu galiniu jungikliu, atleiskite laikytą nuspaudę mygtuką. Jei uždarymo padėtis netinkama, pastumkite magnetinį laikiklį, trumpai palaikykite nuspaudę T_AUF, kad vartai atsitrauktų nuo galinio jungiklio, tada laikykite nuspaudę T_ZU, kol vartai vėl sustos ties galiniu jungikliu. Jei reikia, pakartokite šią procedūrą.
- Laikykite nuspaudę T_AUF, kol vartai pasieks norimą atidarymo padėtį, atleiskite mygtuką, tiksliai sureguliuokite padėtį mygtukais T_AUF/T_ZU ir išsaugokite paspaudę P.
- Norėdami išmokyti jėgos parametrus, trumpai paspauskite T_ZU ir leiskite vartams užsidaryti; tada paspauskite T_AUF ir leiskite jiems visiškai atsidaryti. Mokant jėgos parametrus, saugos įtaisas neturi būti suaktyvintas.
- Jei naudojamas išorinis imtuvas, nustatykite jį pagal jo instrukciją. Patikrinkite visų vartų apsaugas ir jėgas, uždėkite dangčius ir paaiškinkite naudotojui, kaip rankiniu būdu atrakinti pavarą.

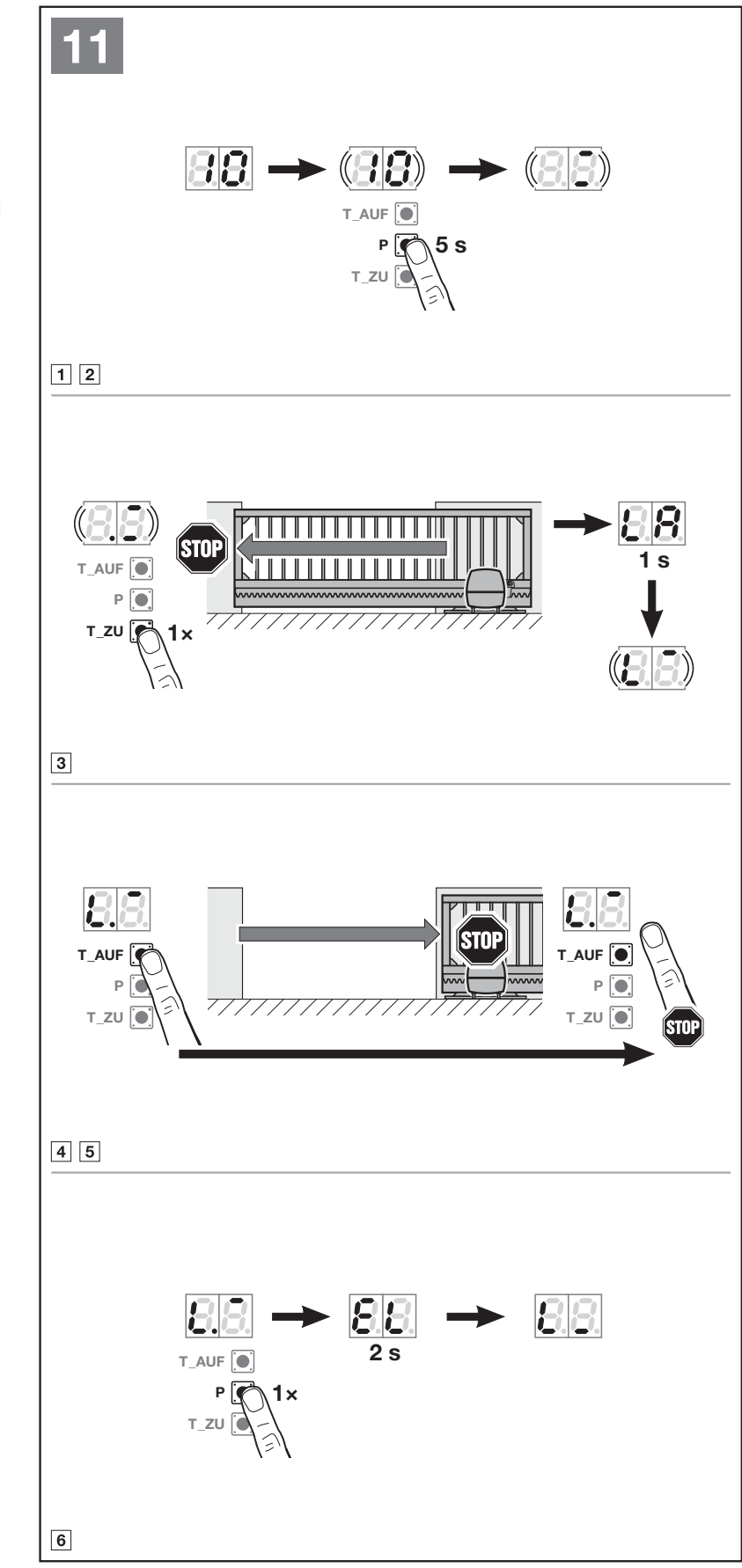

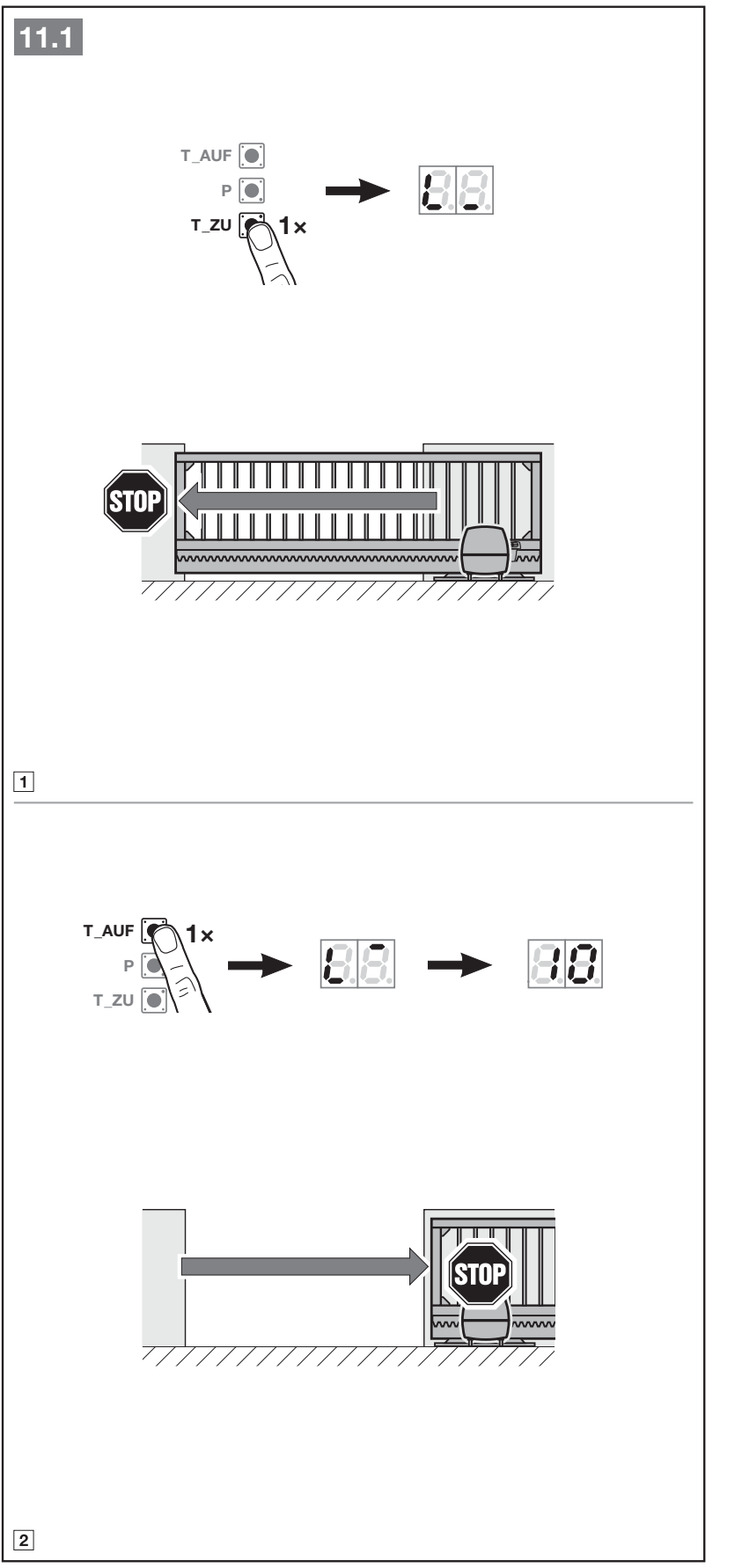

Pakartotinis mokymas pakeitus vartus arba apsaugos įtaisus
Meniu 10 ištrina iki tol išmokytą eigą ir jėgos parametrus. Suaktyvinus šį režimą, jo negalima nutraukti anksčiau laiko; mokymą būtina užbaigti. Naudojama pakeitus galines padėtis, mechanines dalis, atlikus techninę priežiūrą arba pridėjus fotoelementų ar saugos kraštą. Įprasto laiko limito nėra.
- Atidarykite vartus maždaug 1 m, pasirinkite meniu 10 ir 5 sekundes palaikykite nuspaudę P.
- Paspauskite T_ZU ir leiskite vartams pasiekti uždarymo galinį jungiklį.
- Laikykite nuspaudę T_AUF, kol vartai pasieks norimą atidarymo padėtį, jei reikia – sureguliuokite ir patvirtinkite paspausdami P.
- Paspauskite T_ZU, kad vartai visiškai užsidarytų, o T_AUF – kad visiškai atsidarytų; taip jėgos parametrai bus išmokti iš naujo.
- Baigus, 10 greitai mirksi maždaug 2 sekundes, tada šviečia nuolat. Pasirinkite 00 ir trumpai paspauskite P, kad grįžtumėte į darbo režimą. Patikrinkite visas apsaugas ir veikimo nustatymus.

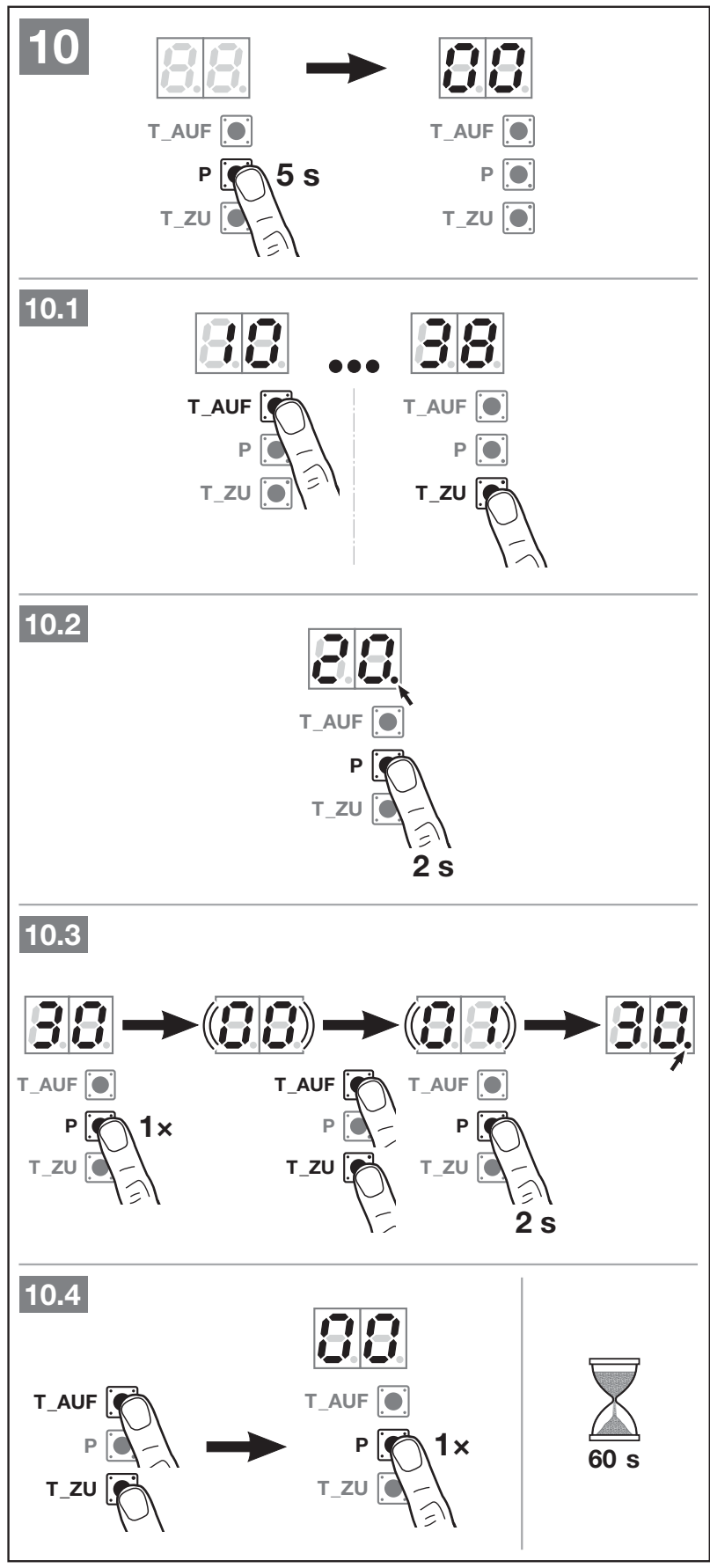

Programavimas ekrane
Norėdami įeiti, laikykite nuspaudę P maždaug 5 sekundes, kol pasirodys 00. T_AUF/T_ZU naudojami meniu arba parametrui pasirinkti. Norėdami nustatyti atskirą funkciją, laikykite nuspaudę P 2 sekundes; meniu su parametrais pirmiausia trumpai paspauskite P, pasirinkite parametrą ir laikykite nuspaudę P 2 sekundes, kad jį išsaugotumėte. Taškas prie skaičiaus rodo aktyvų pasirinkimą. Pasirinkus 00 meniu ir trumpai paspaudus P, programavimas baigiamas; įprastas laiko limitas – 60 sekundžių. Nelaikykite naujo parametro išsaugotu, kol jo nepatvirtinote.
Lentelėse pateikiami pasirinkimai ir jų išsaugojimo veiksmai. Nustatę parametrus, patikrinkite aktyvų parametrą ir visų vartų veikimą. Pateikiami prieinami meniu; jėgos, greičio ir atbulinės eigos ribų techninius nustatymus turi atlikti specialistas.
Meniu 30 ir 31 – relės parametrai
| Parametras | Reikšmė |
|---|---|
| 00 | Apšvietimo funkcija: išorinis apšvietimas 30 meniu, vidinis – 31 meniu. Meniu 30/00 įjungia 26; 31/00 įjungia 22. |
| 01 / 02 / 03 | Pranešimas apie atidarytą / uždarytą / iš dalies atidarytą padėtį. |
| 04 | Impulsinis signalas gavus atidarymo komandą; 30 meniu išorinei relei – taip pat ir iš dalies atidarius. |
| 05 | Klaidos pranešimas. |
| 06 | Nuolatinis signalas paleidimo / išankstinio įspėjimo metu. |
| 07 | Mirksėjimas paleidimo / išankstinio įspėjimo metu. |
| 08 | Relė įjungta judėjimo metu, išjungta galinėse padėtyse. |
| 09 | Pranešimas apie techninės priežiūros intervalą In. |
| 10 | Mirksėjimas paleidimo / išankstinio įspėjimo metu tik uždarant. |
Pasirinkus 01–10 parametrus, išorinei relei aktyvinamas 25 meniu, o vidinei relei – 20 meniu. Išankstinis įspėjimas veikia tik tada, kai aktyvintas 32 meniu. Todėl pakeitę relės nustatymą visada patikrinkite ir su juo automatiškai susietą meniu.
Meniu 32, 34 ir 35 – laiko nustatymai
| 32 meniu parametras | Laikas / funkcija |
|---|---|
| 00 | išjungta |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| 34 meniu parametras | Laikas / funkcija |
|---|---|
| 00 | išjungta |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| 35 meniu parametras | Laikas / funkcija |
|---|---|
| 00 | išjungta |
| 01 | kaip 34 meniu |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Automatiką 34/35 aktyvinkite tik išmokę fotodaviklį. Jas įjungus automatiškai nustatomas išankstinis įspėjimas 32/02, t. y. 2 sekundės. Automatinio uždarymo metu nauja komanda vartus sustabdys. Dalinis atidarymas nustatomas meniu 36; jei padėtis per arti uždarytos padėties, valdymo blokas parodys klaidą 1 ir pritaikys mažiausią leistiną padėtį.
Nuotolinis valdymas per išorinį imtuvą
Šiame atskirame pasiūlyme „LineaMatic H“ yra be radijo imtuvo. Norint valdyti nuotoliniu būdu, reikia įsigyti tinkamą imtuvą ir suderinamą siųstuvą. Nuotolinio valdymo pultelių atmintis ir jų susiejimo procedūra priklauso nuo naudojamo imtuvo.
- Atjunkite maitinimą iš tinklo ir, jei yra, akumuliatorių, o imtuvą prijunkite pagal jo instrukciją ir plokštės schemą.
- Prie pavaizduoto laidinio imtuvo GN prijunkite prie 20 (0 V/−), BN – prie 5 (+24 V DC), WH – prie 21 (impulsas), o YE – prie 23 (dalinis atidarymas). Imtuvo naudojamą srovę įskaičiuokite į bendrą 250 mA ribą.
- Numatytą imtuvą su HEI3 BiSecur jungtimi prijunkite prie atitinkamos jungties, o ESEI BiSecur – prie sistemos BUS lizdo. BUS nenaudokite kaip bet kokio +/− maitinimo šaltinio.
- Nuotolinio valdymo pultelių kodus įrašykite imtuve pagal jo instrukciją. Tada atskirai patikrinkite impulso, dalinio atidarymo ir, jei yra, kitų kanalų veikimą, užtikrinę saugią aplinką.
Antenos laido nelaikykite šalia metalinių daiktų. Vartų padėčiai tikrinti reikia tinkamo dvikrypčio imtuvo ir siųstuvo; vien 868 MHz dažnis ar bet koks imtuvas šios funkcijos negarantuoja.

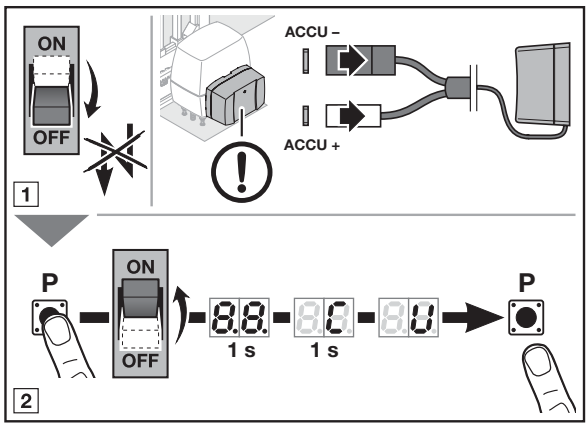

Pavaros gamyklinių nustatymų atkūrimas
Pavaros gamyklinių nustatymų atkūrimas
Atkūrus gamyklinius nustatymus, nustatymai grąžinami į pradinius, o išmoktos eigos ir jėgos reikšmės ištrinamos. Tada reikia iš naujo pasirinkti „LineaMatic H“ tipą 03 ir užbaigti nustatymą. Meniu 10 skirtas atskirai iš naujo išmokyti eigos ir jėgos reikšmes. Prijungto išorinio imtuvo pultelių kodai ištrinami imtuve, vadovaujantis jo instrukcija.
- Atjunkite maitinimą iš tinklo ir avarinį akumuliatorių, kaip parodyta paveikslėlyje. Apsaugokite vartus nuo judėjimo.
- Laikykite nuspaudę mygtuką P ir vėl įjunkite maitinimą iš tinklo.
- Laikykite P nuspaudę, kol rodomi 8.8. ir C, iki pasirodys U, tada atleiskite.
- Pasirinkite tinkamą „LineaMatic H“ tipą 03 ir iš naujo atlikite visą paruošimo eksploatuoti procedūrą. Patikrinkite išorinio imtuvo veikimą, saugos funkcijas, laikus ir jėgas.
Etaloninis judėjimas po atblokavimo arba elektros tiekimo sutrikimo
Jei po elektros tiekimo sutrikimo vartų padėtis nežinoma arba jėgos ribotuvas suveikė tris kartus, gali prireikti etaloninio judėjimo. Kita impulso komanda jį paleis tik uždarymo kryptimi, sumažintu greičiu ir be jėgos ribojimo. Aplinka turi būti saugi; jei jos neapsaugo fotodaviklis ar kitas įrenginys, judėjimą galima atlikti tik matant vartus. Jei vartai atjungti rankiniu būdu, bet elektros tiekimas nenutrūko, užfiksavę vartus dar kartą atjunkite maitinimą, kad nauja etaloninė padėtis būtų nustatyta pagal instrukciją.
Ekrano diagnostika
| Rodmuo | Reikšmė / veiksmai |
|---|---|
| U | Pavara neišmokyta; atlikite paruošimo eksploatuoti procedūrą. |
| 8.8. | Pavaros paleidimas; tai nebūtinai reiškia klaidą. |
| 1 su mirksinčiu tašku | Nepavyksta nustatyti reversavimo ribos arba dalinio atidarymo padėties; patikrinkite, ar nėra kliūties ir ar nustatytas pakankamas atstumas nuo uždarytos padėties. |
| 2.1 / 2.2 / 2.3 | SE1 / SE2 / SE3 apsauga: kliūtis, netinkamas išlygiavimas, laidai arba įrenginio pažeidimas. |
| 3 / 5 | Jėgos ribojimas uždarant / atidarant; pašalinkite kliūtį ir patikrinkite mechaninę eigą, o ne automatiškai didinkite jėgą. |
| 4 | Nutraukta HALT12–13 grandinė; patikrinkite NC grandinę ir laidus. |
| 6 | Sistemos klaida arba viršyta veikimo trukmė; specialistas turi patikrinti, ar reikia atkurti nustatymus ir iš naujo išmokyti pavarą, o sugedus pavarai – ją remontuoti arba pakeisti. |
| 7 | Papildomos plokštės ryšio klaida; patikrinkite laidus, jungtis ir modulį. |
| 8 | Netinkama įvestis arba valdymas; patikrinkite pasirinktą reikšmę. |
| 9 | Suveikė / sugedo tikrinama saugos sistema arba 8k2; pašalinkite kliūtį ir patikrinkite apsaugą. |
| 13 / 17 | Per maža įtampa / įtampos klaida; patikrinkite maitinimo šaltinį ir akumuliatorių. |
| C | Nežinomas etaloninis taškas; užtikrinkite saugią aplinką ir atlikite etaloninį judėjimą. |
| In | Baigėsi techninės priežiūros intervalas; pasirūpinkite, kad mazgas būtų patikrintas. |
Priežiūra ir saugus perdavimas
Gamintojas nurodo, kad pavara nereikalauja techninės priežiūros, tačiau visus vartus būtina reguliariai tikrinti. Saugos ir apsaugos funkcijas tikrinkite kas mėnesįStebėkite, ar vartai lengvai juda, ar tvirtai pritvirtintas krumpliastiebis, ar tinkamai veikia kreipiančiosios, ar nepažeisti kabeliai, ar švarūs fotodavikliai ir ar veikia atblokavimo mechanizmas. Stebėkite, ar vartai lengvai juda, ar tvirtai pritvirtinta krumpliastiebė, ar tinkamai veikia kreipiančiosios, ar nepažeisti kabeliai, ar švarūs fotodavikliai ir ar veikia atblokavimo mechanizmas. Trūkumus nedelsdami pašalinkite pasitelkę specialistą.
Prieš techninę priežiūrą atjunkite visus maitinimo šaltinius ir apsaugokite nuo pakartotinio įjungimo. Sumontavęs įrangą ir atlikęs pakeitimus, technikas patikrina apsaugos veiksmingumą, reversavimą ir veikimo jėgas. Naudotoją reikia apmokyti, perduoti jam instrukcijas, o įspėjamąją etiketę matomai pritvirtinti prie vartų. Vaikams draudžiama žaisti judėjimo zonoje; pereiti galima tik vartams visiškai sustojus.
„Hörmann LineaMatic H 4554321“ techninės charakteristikos
| Parametras | Reikšmė |
|---|---|
| Modelis / tipo pasirinkimas | LineaMatic H /03 |
| Didžiausias vartų plotis | 10000 mm |
| Didž. svoris – su apatiniu bėgeliu / konsoliniai vartai | 800 kg /600 kg |
| Elektros tinklas | 230/240 V AC,50/60 Hz; leistinas diapazonas 170–260 V AC. |
| Valdymo įtampa | 24 V/37 V DC, perjungiamas vidinis valdymas; tai nėra universalus priedų išėjimas. |
| Priedų maitinimas | 24 V DC;5=pliusas,20=0 V; bendra srovė – maks.250 mA. |
| Radijo bangomis valdomas įrenginys | Išorinis imtuvas pasirenkamas atskirai; prijungimas ir atmintis – pagal jo instrukciją. |
| Apsaugos klasė / temperatūra | IP44 /−20 iki+60 °C |
| Didžiausia drėgmė | 93%, nesikondensuojanti |
| Budėjimo režimo sąnaudos | Mažiau nei 0,5 W |
| Galinės padėtys | Magnetinis liežuvėlinis REED jutiklis ir elektroniniu būdu išmokstamos padėtys / jėgos. |
| Ciklai per dieną / valandą | Nurodyta gaminio etiketėje. |
| Korpusas | Metalo lydinys ir stiklo pluoštu sustiprintas plastikas, atsparūs atmosferos poveikiui. |

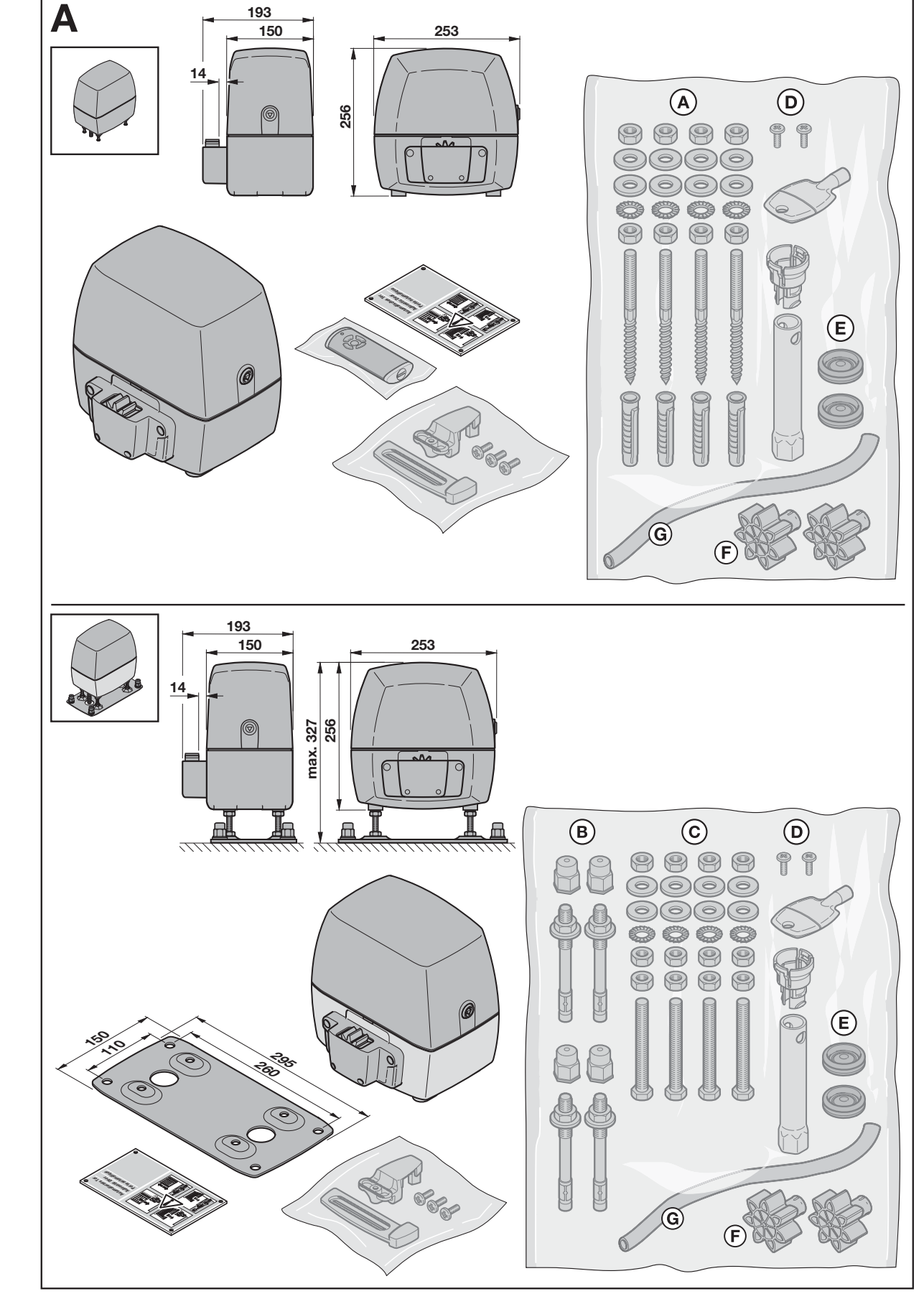

Matmenų brėžinyje nurodytas korpusas 193 × 253 × 256 mm. Montuojant ant grindų plokštės, bendras aukštis reguliuojamas iki 327 mm; pavaizduotos plokštės matmenys plane yra 260 × 295 mm. Tikslų montavimo aukštį pavaros krumpliastiebio atžvilgiu pasirinkite pagal A matmenį, o ne vien pagal išorinius dangčio matmenis.
