KEY RXM23 (900RXM23) – universalus dviejų kanalų išorinis imtuvas su kintamuoju ir fiksuotuoju kodu
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
46,67 € su PVM
| Svoris |
|---|
| 0,15 kg |
Produkto aprašymas KEY RXM23 (900RXM23) – universalus dviejų kanalų išorinis imtuvas su kintamuoju ir fiksuotuoju kodu
Dviejų kanalų (t. y. dviejų mygtukų) imtuvas, suderinamas su KEY valdikliais su kintamuoju (ROLLING) ir fiksuotu (FIX) kodu. Naudodami šį imtuvą, galite KEY prekės ženklo valdikliu valdyti kito prekės ženklo automatikos įrenginį, pvz., NICE prekės ženklo pavaras iš mūsų asortimento. Jis ypač pravers, jei jau turite KEY pavarą su valdikliais ir norite sumontuoti kito prekės ženklo pavarą bei ją valdyti KEY valdikliais. Kita galimybė – įsigyti išorinį NICE imtuvą, pvz., NICE SMX2R, arba NICE FLOX2R, jei pirmiausia norite naudoti NICE valdiklius.
Imtuvo atmintyje galima išsaugoti iki 200 valdiklių.

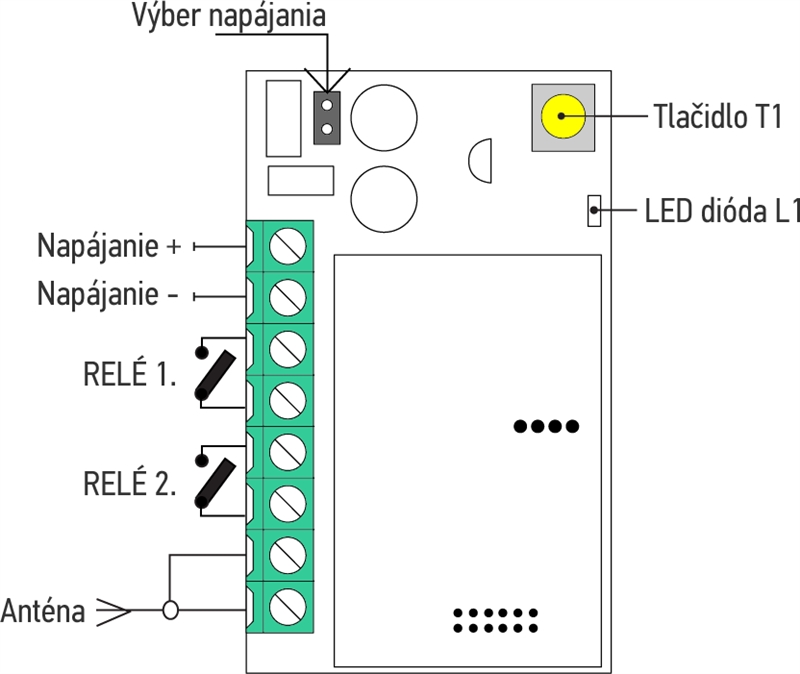

KEY RXM23 (900RXM23) imtuvo schema ir elektros jungimo schema
KEY RXM23 imtuve yra gnybtų blokas maitinimui, dviejų bepotencialių relių išėjimai ir antenos įvestis. Jame taip pat yra mygtukas T1, LED indikatorius L1 ir trumpiklis maitinimo būdui pasirinkti.

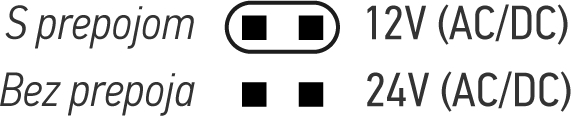

Įrenginys tiekiamas su gnybtų bloku, prie kurio prijungiamas elektros maitinimo šaltinis (12 V arba 24 V nuolatinė arba kintamoji srovė). Maitinimo būdas pasirenkamas trumpikliu, kaip parodyta toliau pateiktame paveikslėlyje:
Valdiklių susiejimas su KEY RXM23 imtuvu
Pirmasis įrašytas nuotolinis valdiklis nustato kodavimo tipą, kurį imtuvas atpažins. Taigi jis nėra universalus valdikliams su fiksuotu IR kintamuoju kodu, o tinka valdikliams su fiksuotu ARBA kintamuoju kodu. Prijungus imtuvą prie maitinimo, jis sumirksi:
| 1 ilgas mirksnis | Atmintis tuščia, t. y. į ją galima įrašyti valdiklį su fiksuotu arba kintamuoju kodu. Šis valdiklis nustatys, kokį kodavimą imtuvas atpažins toliau (iki visos atminties ištrynimo). |
|---|---|
| 2 greiti mirksniai | Į imtuvą galima įrašyti valdiklius tik su fiksuotu kodu. |
| 3 greiti mirksniai | Į imtuvą galima įrašyti valdiklius tik su kintamuoju kodu. Pvz., KEY Sub SUB-44R. |
Valdiklio įrašymas į imtuvo atmintį naudojant imtuvo mygtuką
Įspėjimas: įjungus valdiklio įrašymo režimą, gali būti įrašytas bet kuris netoliese esantis valdiklis (siųstuvas). Kad į atmintį netyčia neįrašytumėte svetimo valdiklio, laikinai atjunkite anteną, kad sumažintumėte imtuvo veikimo nuotolį.
Įrašymo į atmintį eiga:
- Paspauskite mygtuką T1 ant imtuvo vieną kartą, kad išsaugotumėte RELĖ 1, arba du kartus, kad išsaugotumėte RELĖ 2.
- LED indikatorius L1 ant imtuvo sumirksės vieną kartą (RELĖ 1) arba du kartus (RELĖ 2).
- Per septynias sekundes paspauskite mygtuką ant nuotolinio valdiklio ir palaikykite jį bent dvi sekundes.
- Jei įrašymas pavyko, LED indikatorius L1 ilgai sumirksės.
- Jei norite įrašyti kitą valdiklį, tęskite nuo 3 žingsnio; jei ne, palaukite septynias sekundes, kol baigsis laiko limitas.
Valdiklio įrašymas į imtuvo atmintį naudojant jau susietą valdiklį
NAUJĄ valdiklį galima įrašyti į imtuvo atmintį neliečiant paties imtuvo (tačiau jis turi būti antenos veikimo zonoje). Tam reikės valdiklio, kuris jau įrašytas į imtuvo atmintį (t. y. SENO valdiklio). Atlikite toliau nurodytus veiksmus atskirai su kiekvienu mygtuku:
- Paspauskite mygtuką ant NAUJO valdiklio ir palaikykite bent 5 sekundes
- Paspauskite mygtuką ant SENO valdiklio ir palaikykite bent 3 sekundes (jei 1 žingsnis pavyko, imtuvas neturėtų sureaguoti vartų judesiu; priešingu atveju pradėkite iš naujo ir 1 žingsnyje mygtuką laikykite ilgiau)
- Paspauskite mygtuką ant NAUJO valdiklio ir palaikykite bent 3 sekundes
- Paspauskite mygtuką ant SENO valdiklio ir palaikykite bent 3 sekundes
- Palaukite 7 sekundes ir išbandykite NAUJĄ valdiklį (arba atitinkamą jo mygtuką)
Valdiklio ištrynimas iš imtuvo atminties
Valdiklio ištrynimo iš atminties eiga:
- Paspauskite mygtuką ant imtuvo ir palaikykite bent 3 sekundes, kol užsidegs LED indikatorius L1. Tada atleiskite mygtuką.
- Per septynias sekundes nuo indikatoriaus užsidegimo paspauskite mygtuką ant valdiklio, kurį norite ištrinti, ir laikykite, kol užges LED indikatorius L1. Tada atleiskite mygtuką.
- Maždaug po vienos sekundės LED indikatorius ant imtuvo pradės mirksėti kas pusę sekundės.
- Paspauskite mygtuką T1 ant imtuvo.
- Jei ištrynimas pavyko, LED indikatorius L1 ilgai sumirksės.
- Palaukite 7 sekundes
Visos imtuvo atminties ištrynimas
Visos atminties ištrynimo eiga:
- Paspauskite imtuvo mygtuką T1 ir laikykite, kol užsidegs LED indikatorius L1 (maždaug po 3 sekundžių); toliau laikykite, kol LED indikatorius L1 užges (dar maždaug po 3 sekundžių), tada atleiskite mygtuką.
- Maždaug po vienos sekundės indikatorius pradės mirksėti savaime kas sekundę.
- Tiksliai per trečią mirksnį paspauskite imtuvo mygtuką T1.
- Jei ištrynimas pavyko, LED indikatorius L1 ilgai sumirksės.
KEY RXM23 imtuvo techninės charakteristikos
| Kodavimas | - FIX - ROLLING |
|---|---|
| Suderinami valdikliai | - SUB - ORION |
| Maitinimas | - 12V AC/DC - 24V AC/DC |
| Srovė (minimali) | 18 mA |
| Srovė (maksimali) | 44 mA |
| Galia | 1W |
| Dažnis | 433,92 MHz |
| Antena | 50Ω |
| Jautrumas | -108 dB |
| Relių skaičius | 2 relės |
| Normaliai atviros relės kontaktas | maks. 1A ir 24Vdc |
| Darbinė temperatūra | -20 iki +55 °C |
| Apsaugos klasė | IP30 |
| Matmenys | 82×25×42 mm (plotis×gylis×aukštis) |
| Svoris | 55 g |
