NICE BF – fotoelementai su klasikiniu prijungimu (1 pora)
TOP| Produkto prieinamumas: | pakeistas | Šis produktas jau nebegaminamas, tačiau, laimei, jį pakeitė naujesnis modelis. |
|---|
Produkto aprašymas NICE BF – fotoelementai su klasikiniu prijungimu (1 pora)
Galima alternatyva!
Įprasto prijungimo NICE BF fotoelementai buvo pakeisti naujesniu modeliu NICE EPM.
Lauko NICE BF apsauginiai fotoelementai montuojami vienas priešais kitą per vartų pravažiavimo plotį arba bet kurioje vietoje, kur yra rizika, kad vartai atsitrenks į kliūtį. Jie sukuria infraraudonųjų spindulių pluoštą, kurį nutraukus vartams siunčiamas signalas sustabdyti jų veikimą.
Juos sudaro du sinchronizuoti komponentai: siųstuvas TX ir imtuvas RX.

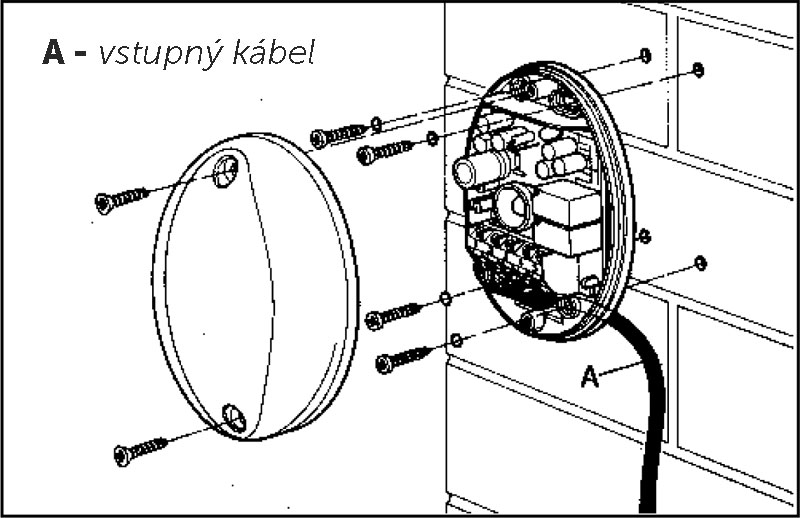

Jie montuojami ant sienos, mūro, stulpelio ar bet kokio kito paviršiaus (paviršinis montavimas), tame pačiame aukštyje ir nukreipti vienas į kitą ta pačia ašimi. Tiksliai centruoti nereikia – išlygiavimą lengva patikrinti pagal imtuvo RX LED indikatorių. Fotoelementų korpusas pagamintas iš itin patvaraus polikarbonato. Jie atsparūs saulės spindulių trikdžiams ir smūgiams.
Jei fotoelementų dangteliai būtų pažeisti, galima įsigyti atsarginį dangtelių komplektą.
Fotoelementų veikimo nuotolis NICE BF
Siekiant išvengti atspindžių nuo aplinkinių objektų, galima pasirinkti vieną iš dviejų infraraudonųjų spindulių pluošto nuotolio lygių:
- 15 m (standartinis)

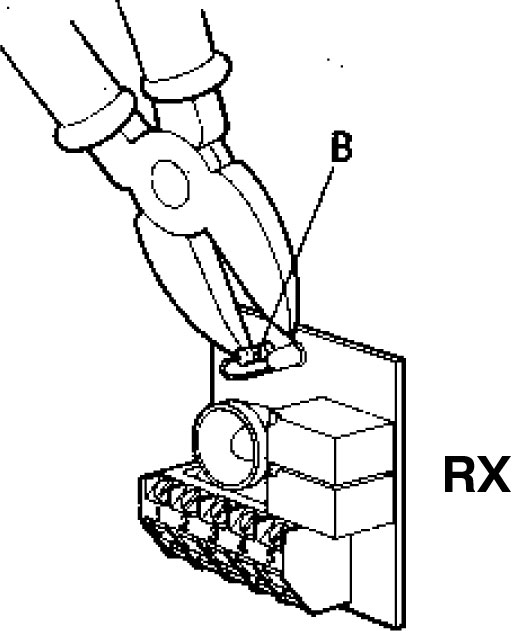

- 30 m (reikia nutraukti jungtį „B“ imtuve RX), žr.:
Pastaba: esant nepalankioms oro sąlygoms (rūkui, lietui, dulkėms ir pan.), fotoelementų veikimo nuotolis gali sumažėti 50 %.
Dviejų fotoelementų porų sinchroninis prijungimas NICE BF

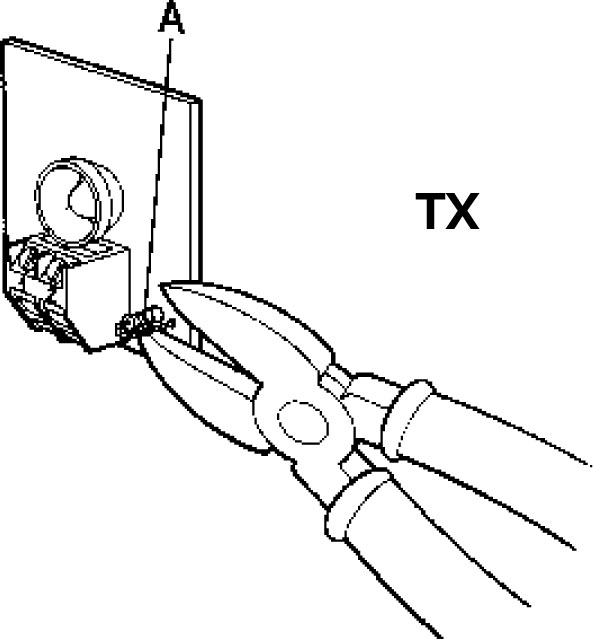

NICE BF fotoelementai leidžia dvi poras sumontuoti labai arti viena kitos be tarpusavio trikdžių. Norėdami prijungti šiuo būdu, nutraukite siųstuvo TX jungtį „A“, žr.:

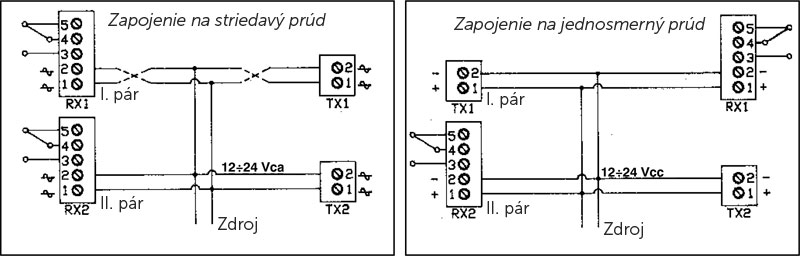

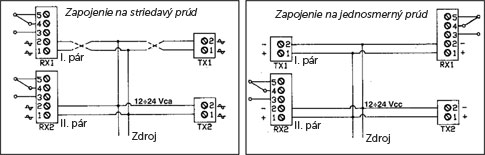

toliau pasirinkite pagal maitinimo tipą:
| Prijungimas prie kintamosios srovės | Prijungimas prie nuolatinės srovės |
|---|---|
|
Prijunkite abi poras prie kintamosios srovės, sukeisdami pirmosios ir antrosios porų poliškumą. |
Prijungdami prie nuolatinės srovės, kiekvienoje poroje sukeiskite imtuvo RX ir siųstuvo TX prijungimo tvarką. |
FOTOELEMENTŲ PRIJUNGIMO PATIKRA NICE BF
1. Kelis kartus nutraukite sumontuotų NICE BF fotoelementų infraraudonųjų spindulių pluoštą ir patikrinkite, ar relė spragteli, o imtuvo RX LED indikatorius užsidega:
Indikatorius šviečia: fotoelementai nesulygiuoti, išcentruokite juos taip, kad būtų vienoje ašyje
Indikatorius nešviečia: fotoelementai tinkamai sulygiuoti
2. Uždėkite dangtelį ir patikrinkite, ar fotoelementai vis dar veikia su priklijuotu slopinančiuoju filtru.
3. Nuimkite slopinamąjį filtrą
Fotoelementų techniniai parametrai NICE BF
| Veikimo nuotolis: |
|
|---|---|
| Maitinimas: | 12–24 DC/AC |
| Bangos ilgis: | 880 Nm |
| Infraraudonųjų spindulių pluošto dažnis: | 540 Hz |
| Įėjimo srovė: |
|
| Darbinė temperatūra: | -20°C iki 70°C |
| Relės išėjimas: | 1A maks. 24V |
| Matmenys | 54×84×27 mm (p×g×a) |
Fotoelementų prijungimas NICE BF prie pavaros NICE Road 400

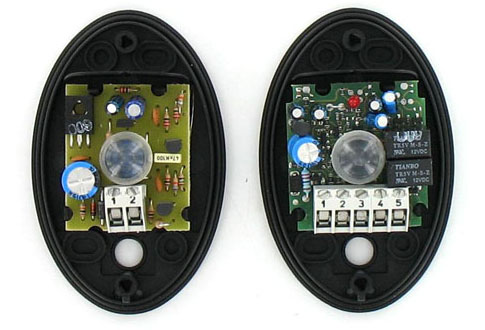

Fotoelementų vidus NICE BF vartų pavarai
