Produkto aprašymas NICE EPMB – Era Photocell Medium – fotoelementai su BlueBUS jungtimi (1 pora)
Visiškai suderinamas pakaitalas NICE MOFB fotoelementų.
Lauko apsauginiai fotoelementai NICE EPMB (techninė specifikacija) montuojami vienas priešais kitą per vartų pravažiavimo plotį arba bet kurioje vietoje, kur vartai gali atsitrenkti į kliūtį. Jie optinėje ašyje sukuria infraraudonųjų spindulių pluoštą, kurį jam nutraukus vartams siunčiamas signalas sustabdyti jų veikimą. Jam nutrūkus, vartams siunčiamas signalas sustabdyti jų veikimą. Gali būti naudojami tik su įrenginiais, palaikančiais technologiją NICE BlueBUS.
NICE EPMB fotoelementų montavimas

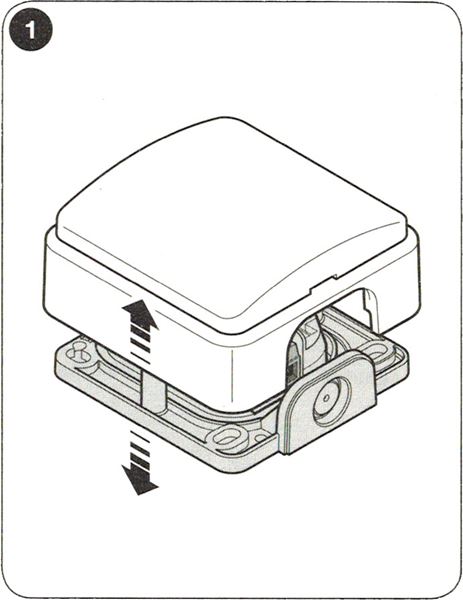

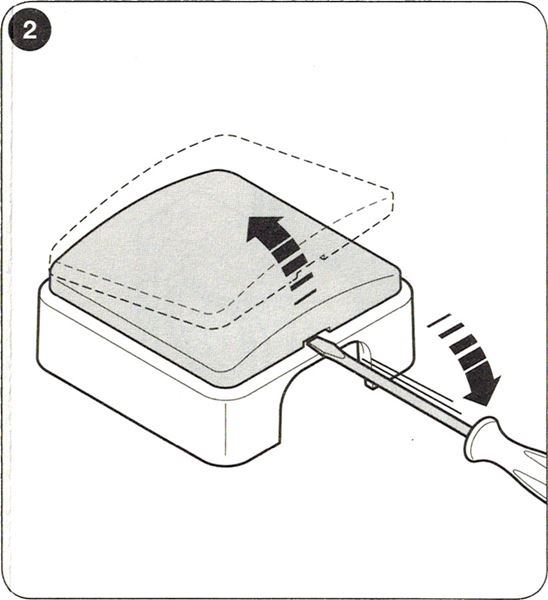

| 1. Atidarykite fotoelementą | 1a. Nuimkite permatomą dangtelį |
|---|---|
 |
 |

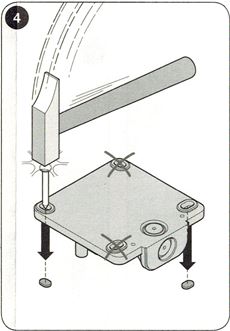

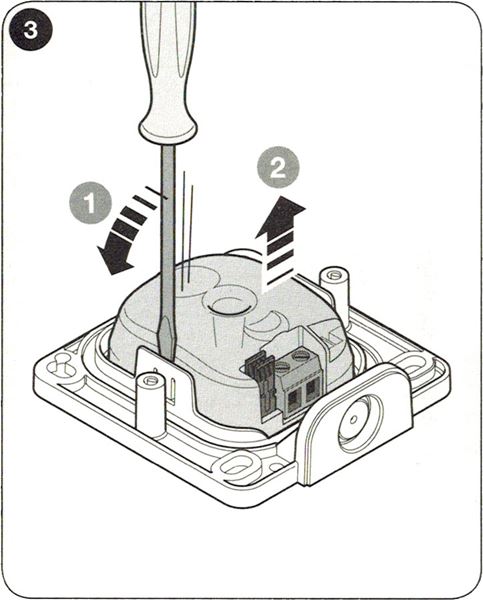

| 2. Pagal paveikslėlyje pavaizduotas rodykles ištraukite elektronikos modulį | 3. Išmuškite montavimui reikalingas angas |
 |
 |

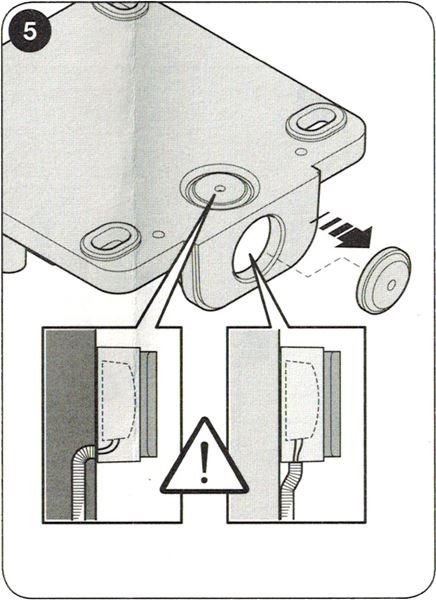

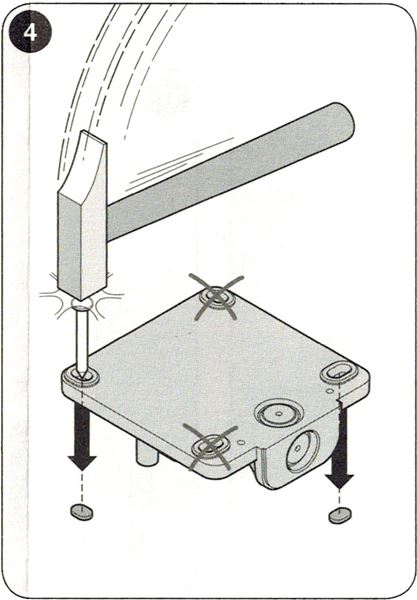

| 4. Išmuškite reikiamą angą kabeliui pravesti | 5. Žr. montavimo pavyzdžius, kad sužinotumėte, kaip montavimo vietoje išdėstyti fotoelementus. |
 |
|
| 6. Atsižvelgdami į fotoelementų vietą montavimo vietoje, nustatykite adresavimo jungiklius pagal lentelę. | 7. Fotoelementus sumontuokite vieną priešais kitą stačiu kampu |
 |
 |

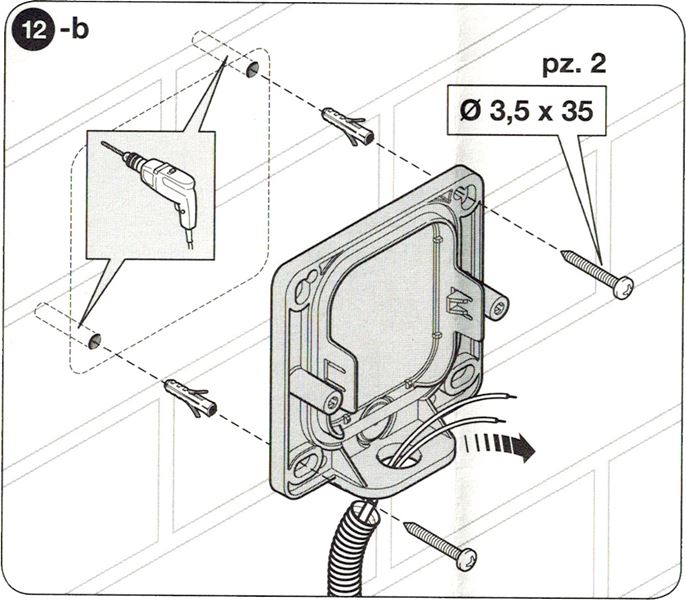

| 8. Pritvirtinkite fotoelementų korpusus prie sienos arba stulpo | 9. Prijunkite fotoelementų kabelius (prieš tai būtinai atjunkite maitinimą) |
 |
 |

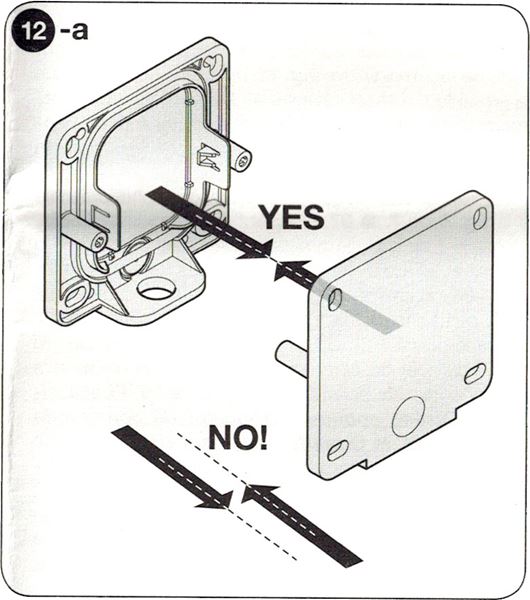

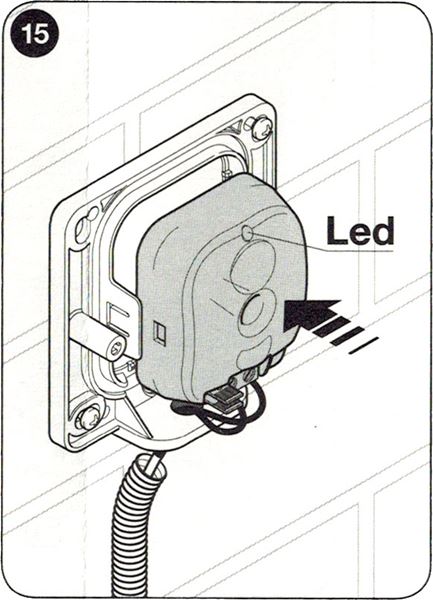

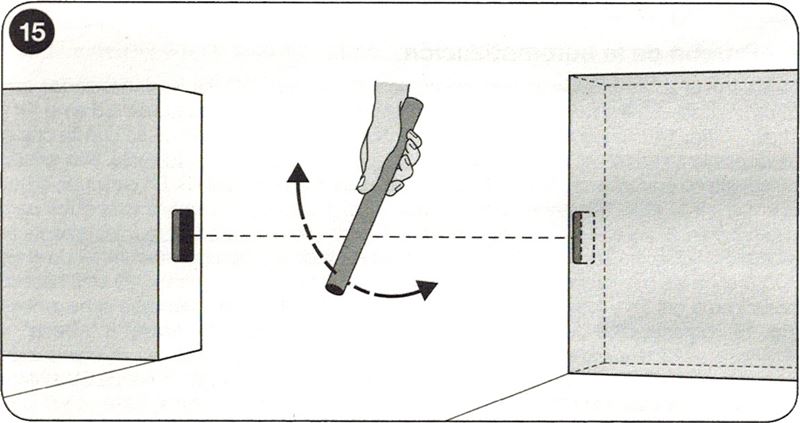

| 10. Įstatykite prijungtą fotoelementų elektroniką į korpusus ir įjunkite maitinimą. Atlikite prijungtų įrenginių aptikimo etapą pavaros valdymo bloke. | 11. Patikrinkite fotoelementų veikimą. Jei kyla problemų, vadovaukitės trikčių šalinimo instrukcijomis |
 |
 |

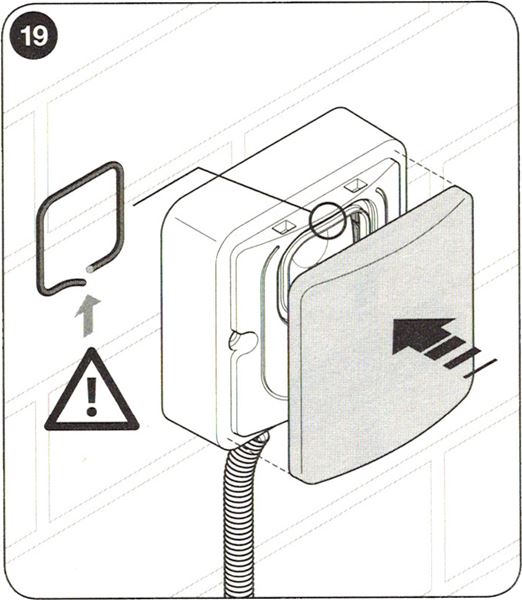

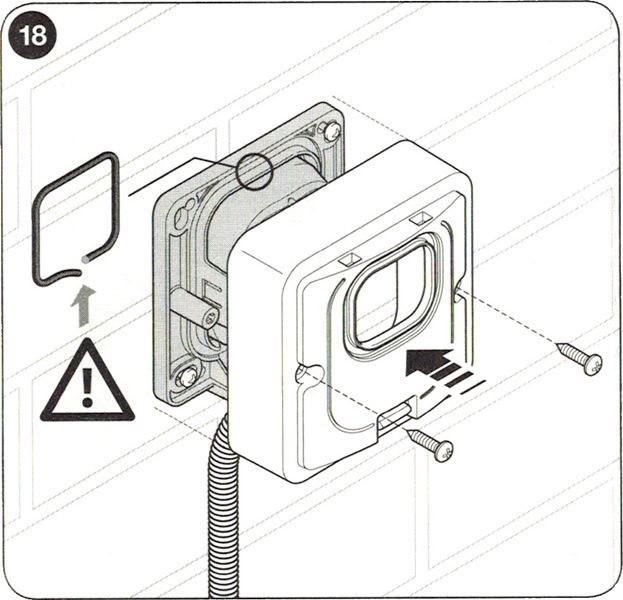

| 12. Uždėkite fotoelemento dangtelį ir pritvirtinkite jį varžtais. Nepamirškite izoliacinės tarpinės | 13. Uždėkite permatomą dangtelį. Nepamirškite izoliacinės tarpinės. |
 |
 |
Kelių fotoelementų porų prijungimas NICE EPMB prie duomenų tinklo NICE BlueBUS

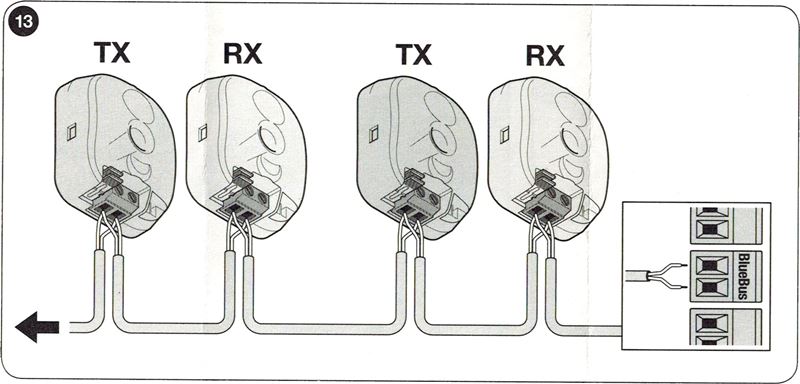

Išdėstykite fotoelementus aplink vartus arba varčią pagal prijungimo pavyzdžius ir nustatykite jungiklius pagal jungiklių lentelę fotoelementų NICE EPMB vartų pavaros. Kad būtų išvengta arti viena kitos sumontuotų porų tarpusavio trukdžių, būtina laikytis šių montavimo pavyzdžių, laikytis siųstuvų orientacijos TX ir imtuvų RX. Prijunkite fotoelementus lygiagrečiai, kaip parodyta paveikslėlyje (poliškumo paisyti nereikia):

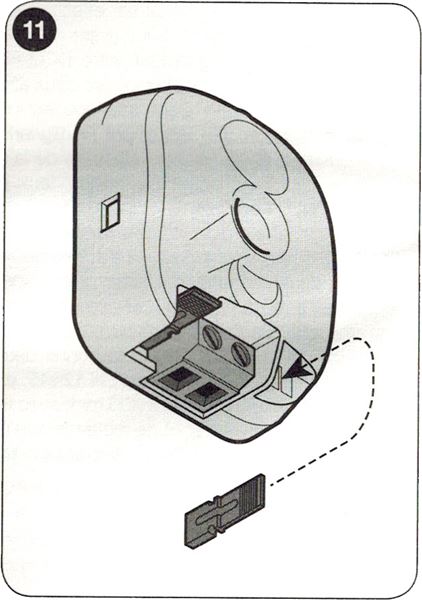

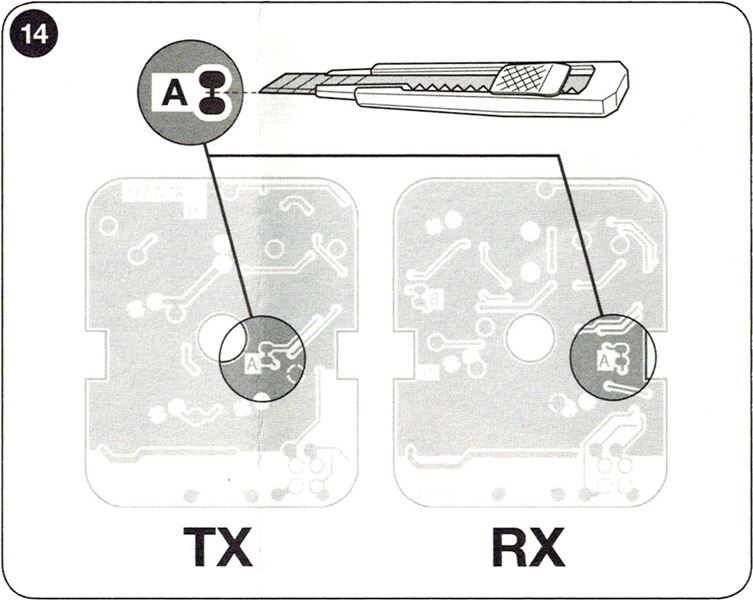

Jei norite, kad fotoelementai veiktų kaip vartų atidarymo jutikliai (žr. FA1 ir FA2 montavimo pavyzdžiuose), t. y. kad įvažiavus automobiliu tarp jų optinių ašių atsidarytų vartai, reikia nutraukti jungtį A siųstuve TX ir imtuve RX, žr. paveikslėlį:
Kelių NICE fotoelementų porų visiško prijungimo pavyzdžiai EPMB pavaros

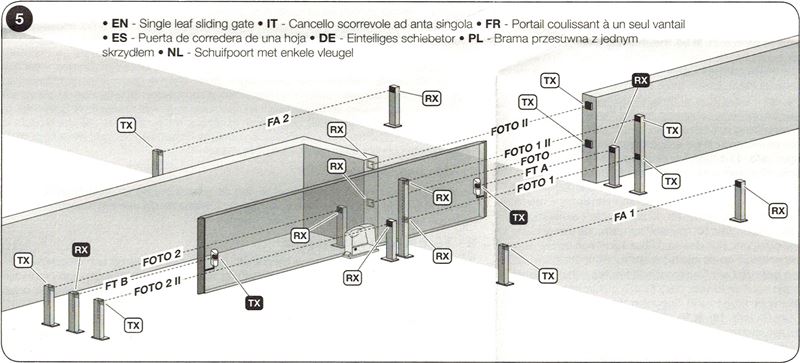

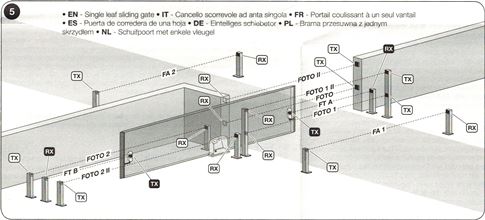

1. Vienos varčios stumdomieji vartai

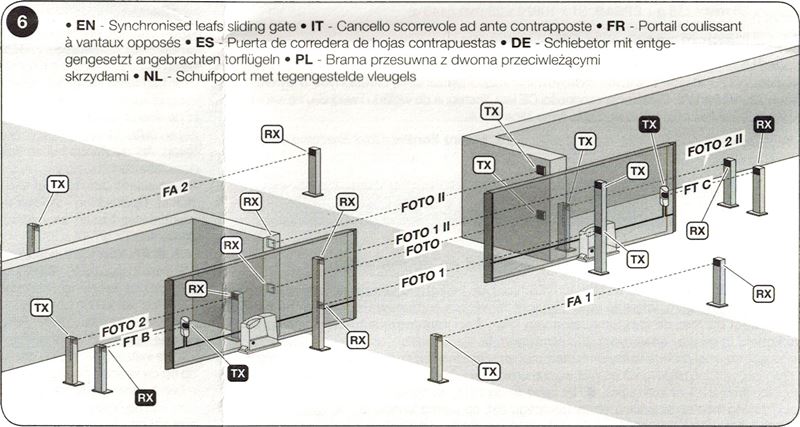

2. Du sinchronizuoti vienas prieš kitą slenkantys vartai

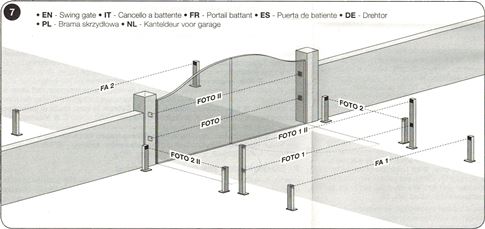

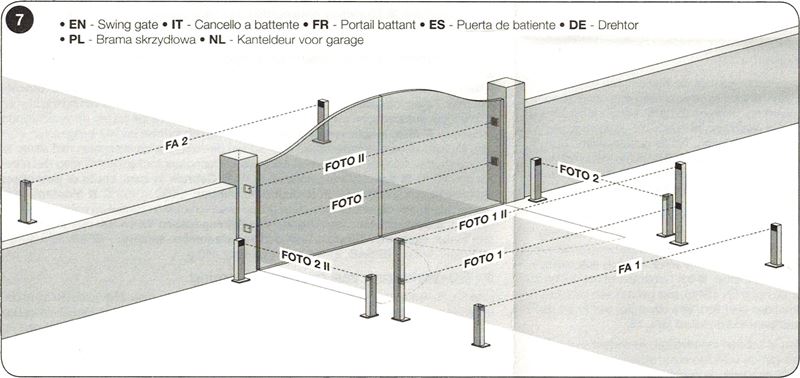

3. Atveriamieji vartai

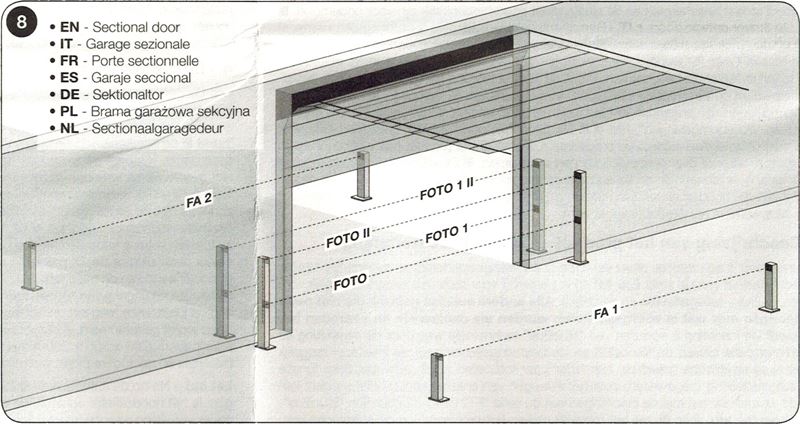

4. Segmentiniai garažo vartai

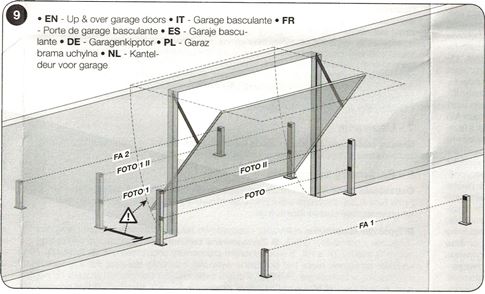

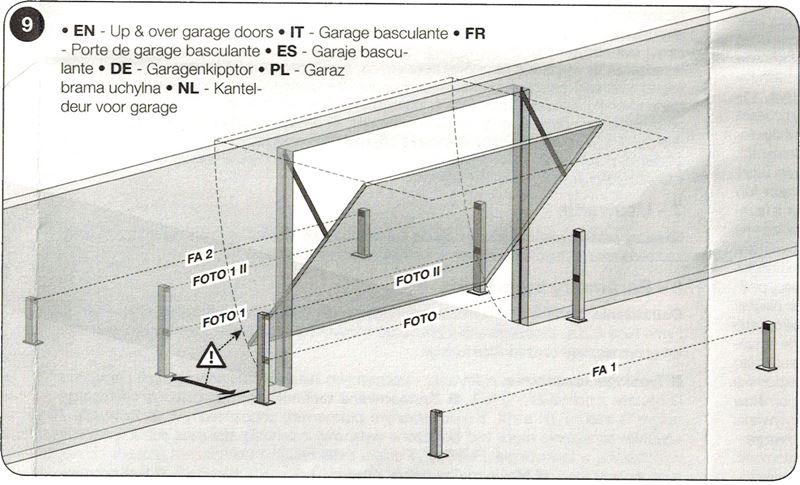

5. Pakeliami garažo vartai
NICE fotoelementų jungčių lentelė EPMB vartų pavaros
|
Kelių fotoelementų porų prijungimas prie sistemos BlueBUS atliekamas nustatant skirtingas jungčių kombinacijas, o kiekviena prijungta pora turi turėti unikalią jungčių kombinaciją. Viename BlueBUS duomenų tinkle negali būti dviejų porų su ta pačia jungčių kombinacija. Viename BlueBUS duomenų tinkle negali būti dviejų porų su ta pačia jungčių kombinacija. Viename BlueBUS duomenų tinkle negali būti dviejų porų su ta pačia jungčių kombinacija. Jei pagal jungčių tipą naudojama tik viena jungtis arba nė viena, likusias jungtis visada pasilikite ateičiai. |
| Fotoelementų poros žymėjimas | Jungtis pagal jungčių kombinaciją |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Jei dėl kokios nors priežasties reikia pakeisti fotoelementą, pakanka jame nustatyti tokį patį jungčių derinį kaip originaliame, ir įrenginių atpažinimo etapo atlikti nereikia.
NICE EPMB fotoelementų veikimo patikra ir prijungimo klaidų šalinimas EPMB
|
Pavaros įrenginių atpažinimo etapui pasibaigus, patikrinkite, ar siųstuvo TX ir imtuvo RX šviesos diodas mirksi. Pagal šviesos diodo mirksėjimą galimos šios situacijos: |
| Šviesos diodas „L“ | Situacija | Ką daryti? |
|---|---|---|
| Nešviečia | Fotoelementas negauna maitinimo arba yra sugedęs. | Patikrinkite, ar įtampa fotoelementų įėjimuose yra maždaug 8-12V. Jei įtampa tinkama, tikėtina, kad fotoelementai sugedę. |
| 3 greiti mirktelėjimai ir sekundės pauzė | Valdymo blokas neatpažino įrenginio. | Valdymo bloke pakartokite atpažinimo etapą. Įsitikinkite, kad kiekvienai fotoelementų porai jungtimis priskirtas unikalus adresas. |
| Labai lėtas mirksėjimas | Siųstuvas TX siunčia signalą reguliariai Imtuvas RX gauna puikų signalą |
Veikia normaliai |
| Lėtas mirksėjimas | Imtuvas RX gauna gerą signalą | Veikia normaliai |
| Greitas mirksėjimas | Imtuvas RX gauna silpną signalą | Veikia normaliai. Vis dėlto rekomenduojama patikrinti, ar siųstuvas TX ir imtuvas RX tinkamai sureguliuoti, ir įsitikinti, kad dangteliai švarūs. |
| Labai greitas mirksėjimas | Imtuvas RX gauna labai silpną signalą | Veikia normaliai, bet signalas yra ties riba. Rekomenduojama patikrinti, ar siųstuvas TX ir imtuvas RX tinkamai sureguliuoti, ir įsitikinti, kad dangteliai švarūs. |
| Šviečia | Imtuvas RX negauna jokio signalo | Įsitikinkite, kad TX šviesos diodas lėtai mirksi. Patikrinkite, ar tarp siųstuvo TX ir imtuvo RX optinėje ašyje nėra kliūties. Patikrinkite, ar TX ir RX tinkamai sureguliuoti. |
NICE EPMB fotoelementų techninės specifikacijos EPMB
| Produkto tipas | Pagal EN 12453 standartą D tipo automatinių atveriamųjų ir stumdomųjų vartų bei garažo vartų detektorius, kurį sudaro siųstuvas TX ir imtuvo RX. |
|---|---|
| Technologija | Tiesioginė optinė TX–RX sąveika naudojant moduliuotą infraraudonųjų spindulių pluoštą. |
| Maitinimas / išvestis | Įrenginį galima prijungti tik prie duomenų tinklo, palaikančio NICE sąsają BlueBUS, iš kurios gaunama elektros įtampa ir siunčiamas išvesties signalas. |
| Energijos sąnaudos | 1 BlueBUS blokas |
| Aptikimo galimybės | Nepermatomi objektai, didesni nei 50 mm, kertantys optinę ašį tarp siųstuvo TX ir imtuvo RX mažesniu nei 1,6 m/s greičiu. |
| Siųstuvo TX skleidžiamo spindulio kampas | 20° +-25% |
| Imtuvo RX priėmimo kampas | 8° +-25% |
| Įprastas veikimo nuotolis | 15 m (esant nepalankioms oro sąlygoms gali sumažėti perpus, pvz., esant rūkui, lietui, dulkėms ir pan.) |
| Maksimalus veikimo nuotolis | 30 m |
| Adresavimas | 7 poros su apsaugos funkcija ir 2 poros su komandos „Atidaryti“ funkcija |
| Naudojimas rūgščioje, sūrioje aplinkoje arba aplinkoje, kurioje yra didesnė sprogimo rizika | Ne |
| Montavimas | Montuojama vertikaliai ant sienos. Didžiausias vienos BlueBUS sistemos atšakos kabelio ilgis – 50 m. |
| Apsaugos klasė | IP44 |
| Darbinė temperatūra | Nuo -20 °C iki 55 °C |
| Matmenys (plotis × aukštis × gylis) | 50x80x28,5mm (vienas fotoelementas) |
| Svoris | 143g (abu fotoelementai kartu) |

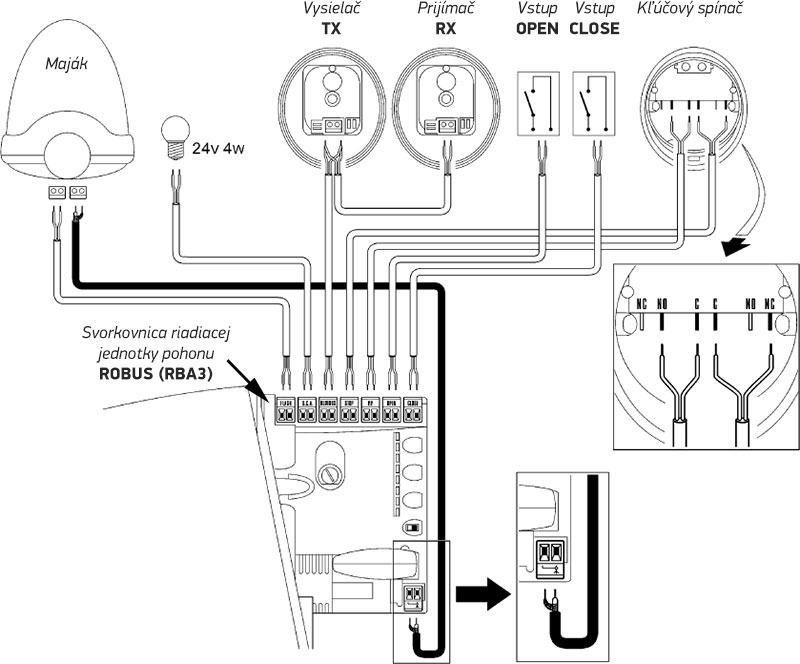

Fotoelementų prijungimas NICE EPMB su pavara NICE Robus 400, 600, 1000

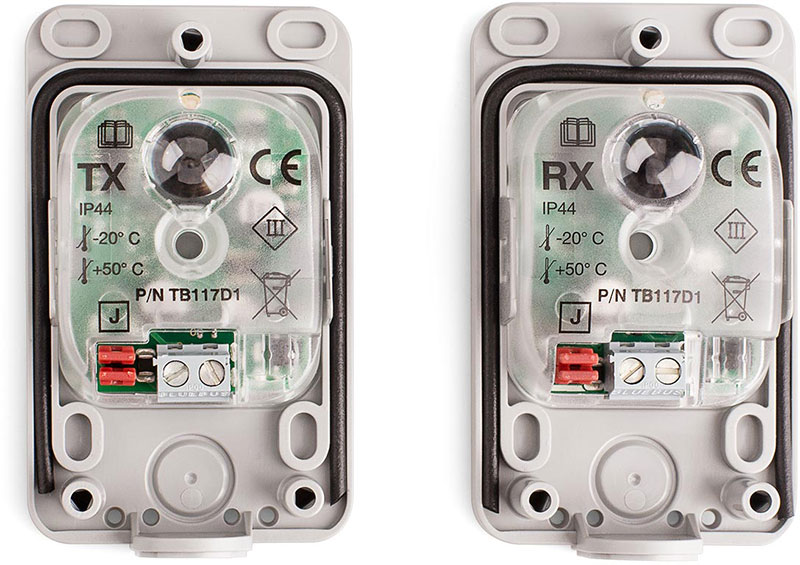

Fotoelementų vidus NICE EPMB vartų pavaroms
