Produkto aprašymas NICE EPSB – Era Photocell Slim – fotoelementai su BlueBUS jungtimi, (1 pora)
Visiškai suderinamas pakaitalas NICE MOFB fotoelementų siauro SLIM dizaino.
Lauko apsauginiai fotoelementai NICE EPSB (techninė specifikacija) montuojami vienas priešais kitą per vartų pravažiavimo plotį arba bet kurioje vietoje, kur yra rizika, kad vartai atsitrenks į kliūtį. Jie sukuria infraraudonųjų spindulių pluoštą optinėje ašyje; jį nutraukus, vartams siunčiamas signalas sustabdyti jų judėjimą. Juos galima naudoti tik su įrenginiais, palaikančiais technologiją NICE BlueBUS.
NICE EPSB fotoelementų montavimas

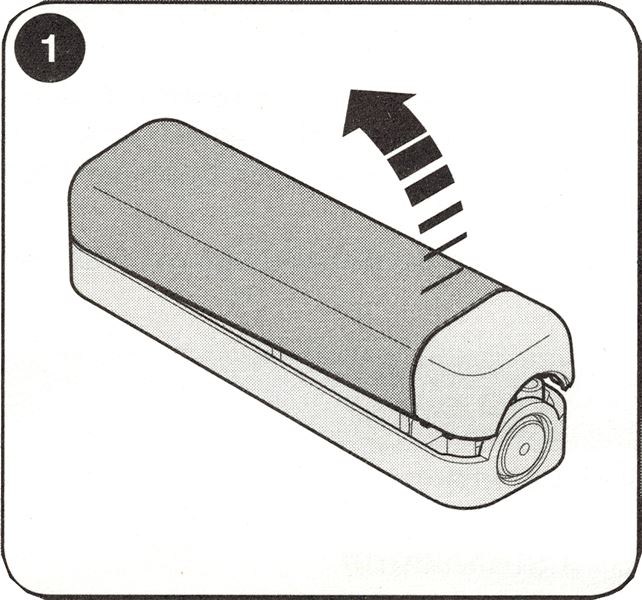

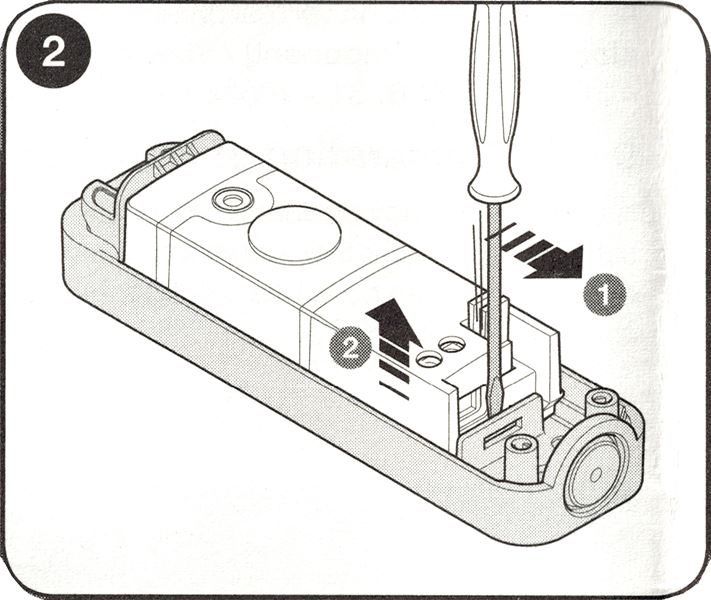

| 1. Atidarykite fotoelementą | 2. Pagal paveikslėlyje pavaizduotas rodykles išimkite elektronikos plokštę |
|---|---|
 |
 |

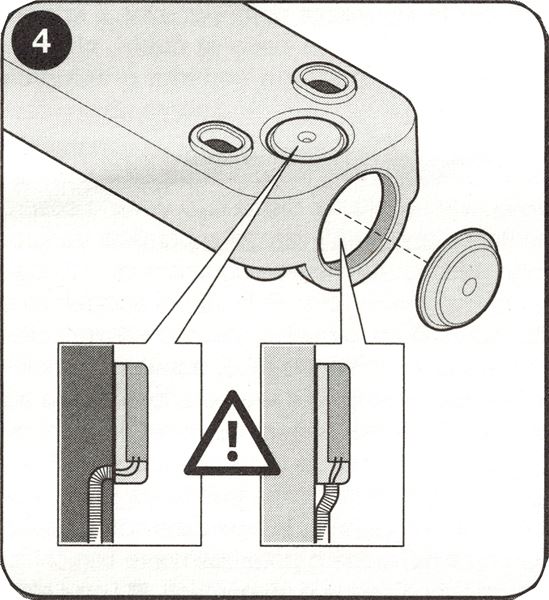

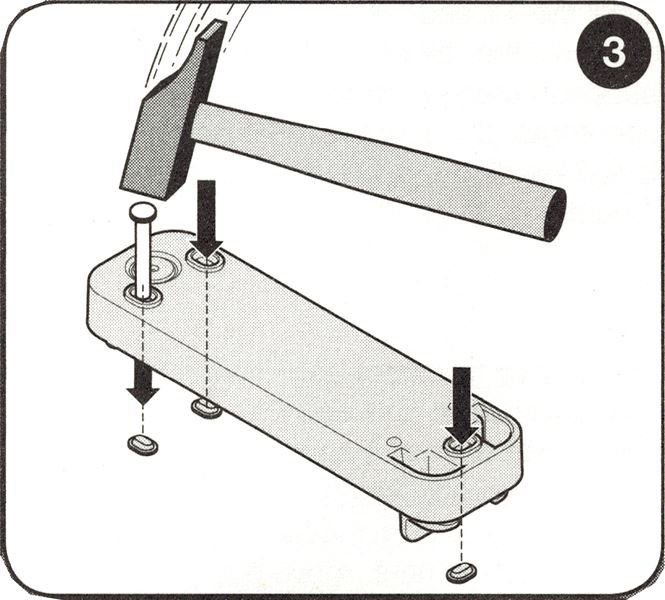

| 3. Išmuškite montavimui reikalingas skyles | 4. Išmuškite reikiamą kabelio įvadą |
 |
 |
| 5. Peržiūrėkite montavimo pavyzdžius, kad sužinotumėte, kaip išdėstyti fotoelementus montavimo vietoje. | 6. Atsižvelgdami į fotoelementų išdėstymą montavimo vietoje, nustatykite adresavimo trumpiklius pagal lentelę. |
|
 |

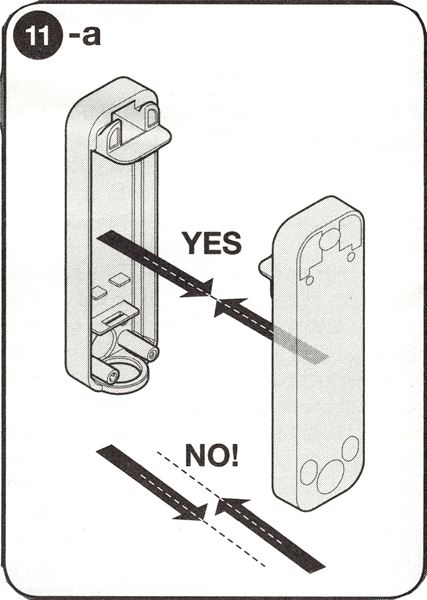

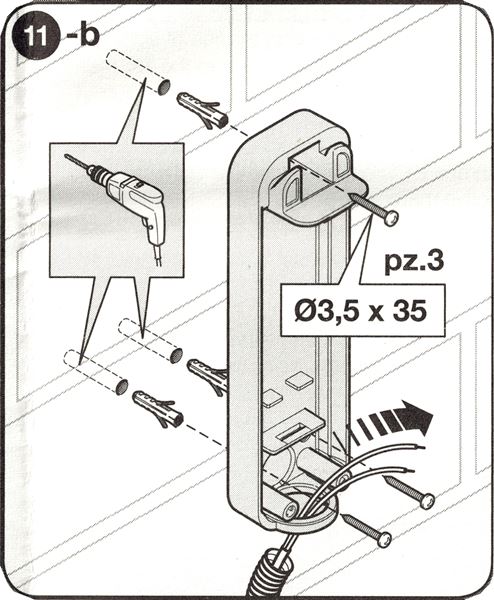

| 7. Fotoelementus sumontuokite vieną priešais kitą | 8. Pritvirtinkite fotoelementų korpusus prie sienos arba stulpo |
 |
 |

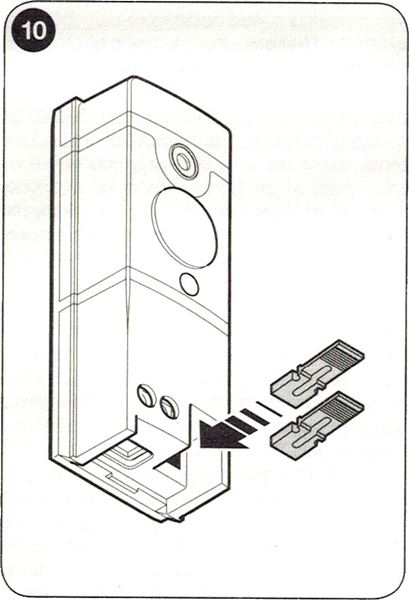

| 9. Prijunkite fotoelementų laidus (prieš tai, žinoma, atjunkite elektros tiekimą) | 10. Įstatykite prijungtą fotoelementų elektroniką į korpusus ir įjunkite elektros tiekimą. Atlikite prijungtų įrenginių aptikimo procedūrą pavaros valdymo bloke. |
 |
 |
| 11. Patikrinkite, ar fotoelementai veikia. Jei kyla problemų, vadovaukitės diagnostikos instrukcijomis | 12. Nuimkite fotoelementų dangtelio aklę |
 |
 |

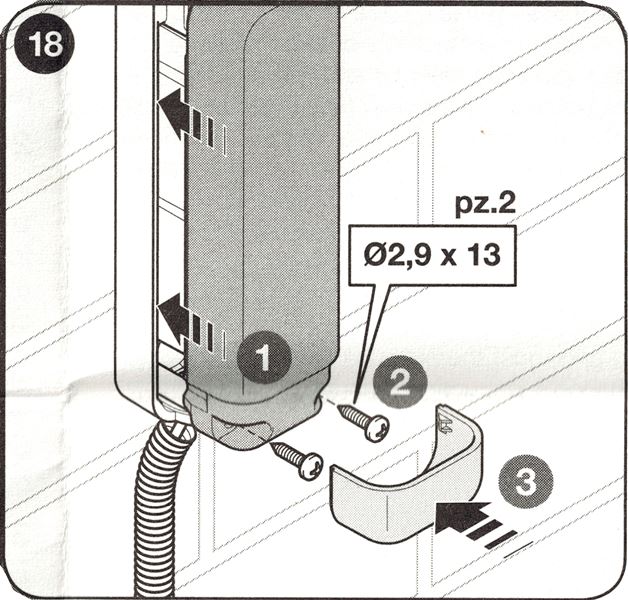

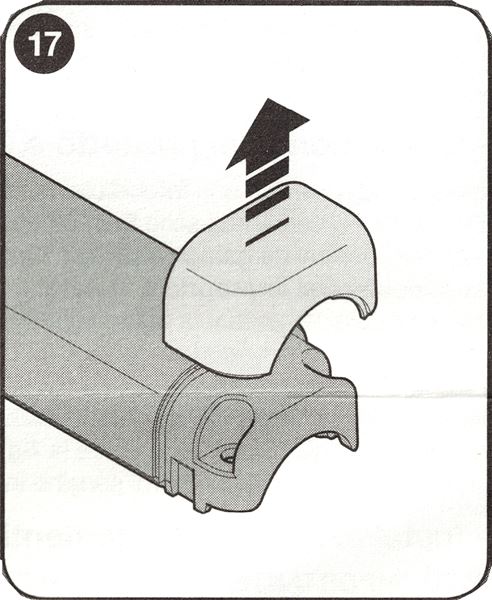

| 13. Uždėkite fotoelementų dangtelį, priveržkite varžtus ir uždėkite aklę | |
 |
Kelių fotoelementų porų prijungimas NICE EPSB prie duomenų tinklo NICE BlueBUS

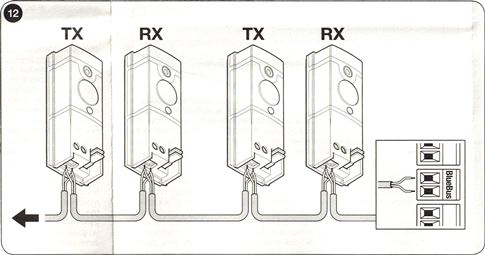

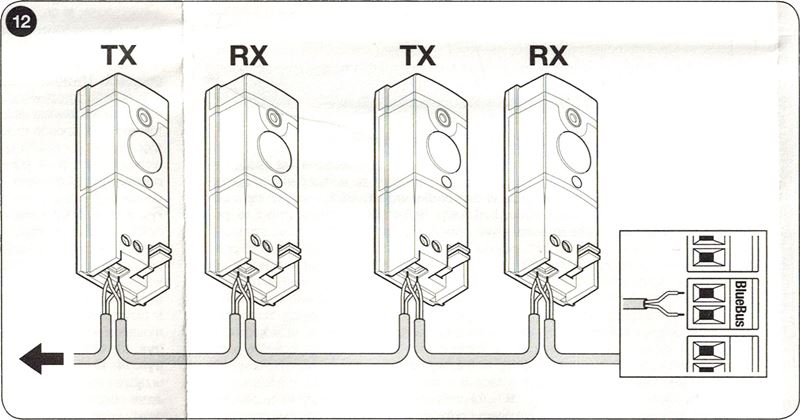

Išdėstykite fotoelementus aplink vartus arba vartelius pagal prijungimo pavyzdžius ir nustatykite trumpiklius pagal fotoelementų trumpiklių lentelę NICE EPSB vartų pavaros. Kad būtų išvengta arti viena kitos esančių fotoelementų porų tarpusavio trukdžių, pagal šiuos montavimo pavyzdžius būtina laikytis siųstuvų TXir imtuvų RX RX Fotoelementus prijunkite lygiagrečiai, kaip parodyta paveikslėlyje (poliškumo laikytis nebūtina):. NICE EPSB fotoelementų lygiagretusis prijungimas prie vartų pavaros

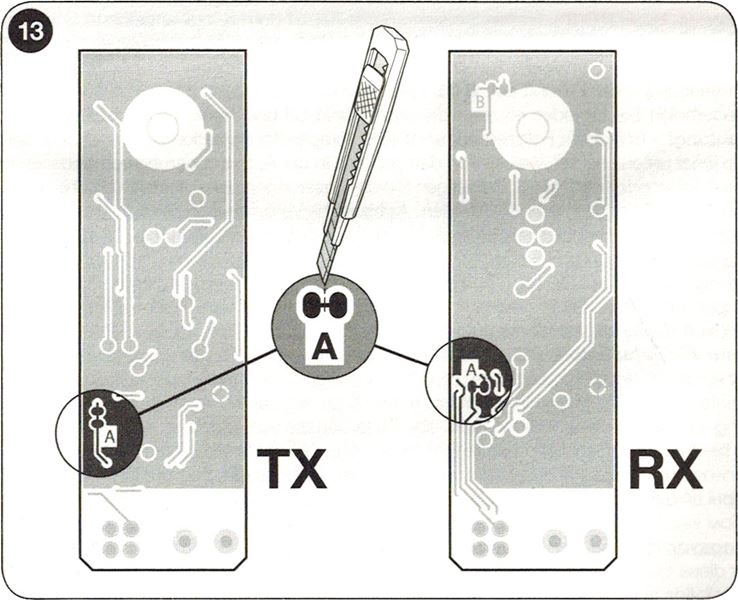

FA1 ir FA2 montavimo pavyzdžiuose ), t. y. kad įvažiavus transporto priemone į jų optinės ašies zoną vartai atsidarytų, reikia nutraukti jungtįA siųstuve TX ir imtuve RX , žr. paveikslėlį:NICE EPSB fotoelementų jungtis A
EPSB pavaros 1.
1. Vienvėrė slankioji vartų sistema
2. Dveji sinchronizuoti vienas į kitą slenkantys vartai
3. Varstomieji vartai
4. Sekciniai garažo vartai
5. Pakeliami garažo vartai
NICE fotoelementų džemperių lentelė EPSB vartų pavaros
|
Kelių fotoelementų porų prijungimas prie sistemos BlueBUS atliekamas nustatant skirtingas džemperių kombinacijas; kiekviena prijungta pora turi turėti unikalią džemperių kombinaciją. Užtikrinkite, kad tame pačiame BlueBUS duomenų tinkle nebūtų dviejų porų su vienoda kombinacija. Vienos fotoelementų poros siųstuve TX ir imtuve RX nustatykite tą pačią džemperio reikšmę. Jei pagal džemperių tipą naudojamas tik vienas džemperis arba nė vienas, likusius visada pasidėkite, kad galėtumėte panaudoti ateityje. |
| Fotoelementų poros žymėjimas | Džemperių kombinacija |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Jei fotoelementą dėl kokios nors priežasties reikia pakeisti, pakanka jame nustatyti tokį patį džemperį kaip ir originaliame fotoelemente; įrenginių aptikimo etapo atlikti nereikia.
NICE EPSB fotoelementų veikimo patikra ir prijungimo klaidų šalinimas EPSB
|

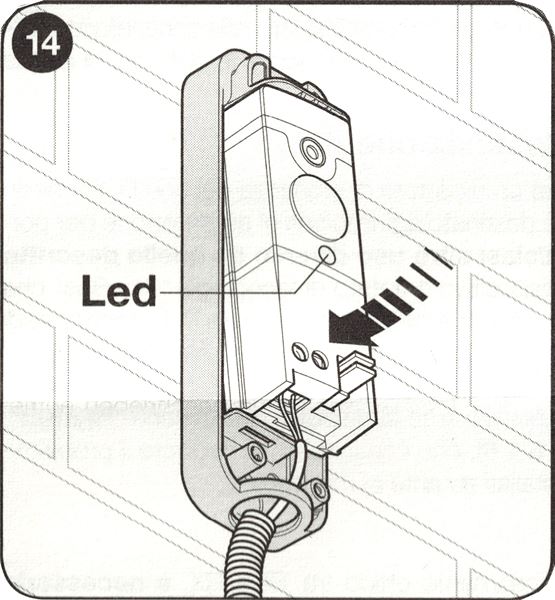

Atlikę pavaros įrenginių aptikimo etapą, patikrinkite, ar siųstuvo TX ir imtuvo RX šviesos diodai mirksi. Pagal šviesos diodo mirksėjimą galimos šios situacijos: |
| LED „L“ | Situacija | Ką daryti? |
|---|---|---|
| Nešviečia | Fotoelementas negauna maitinimo arba yra sugedęs. | Patikrinkite, ar į fotoelementų įvadus tiekiama maždaug 8-12V įtampa. Jei įtampa tinkama, tikėtina, kad fotoelementai sugedę. |
| 3 greiti mirksniai ir sekundės pauzė | Pavaros valdymo blokas neaptiko įrenginio. | Pakartokite aptikimo etapą valdymo bloke. Įsitikinkite, kad kiekvienai fotoelementų porai per džemperius priskirtas unikalus adresas. |
| Labai lėtas mirksėjimas | Siųstuvas TX siunčia signalą įprastai Imtuvas RX priima labai gerą signalą |
Veikia įprastai |
| Lėtas mirksėjimas | Imtuvas RX priima gerą signalą | Veikia įprastai |
| Greitas mirksėjimas | Imtuvas RX priima silpną signalą | Veikia įprastai. Vis dėlto rekomenduojama patikrinti siųstuvo TX ir imtuvo RX padėtį bei įsitikinti, kad dangteliai švarūs. |
| Labai greitas mirksėjimas | Imtuvas RX priima labai silpną signalą | Veikimas vis dar normalus, tačiau signalas ties riba. Rekomenduojama patikrinti siųstuvo TX ir imtuvo RX padėtį bei įsitikinti, kad dangteliai švarūs. |
| Šviečia | Imtuvas RX negauna jokio signalo | Įsitikinkite, kad TX šviesos diodas lėtai mirksi. Patikrinkite, ar optinėje ašyje tarp siųstuvo TX ir imtuvo RX nėra kliūties. Patikrinkite siųstuvo TX ir imtuvo RX padėtį. |
NICE EPSB fotoelementų techninė specifikacija EPSB
| Produkto tipas | EN 12453 standarto D tipo automatinių varstomųjų, slankiojančių vartų ir garažo vartų detektorius, kurį sudaro siųstuvas TX ir imtuvas RX. |
|---|---|
| Technologija | Tiesioginis optinis sujungimas TX-RX su moduliuotu infraraudonųjų spindulių pluoštu. |
| Maitinimas / išvestis | Įrenginį galima prijungti tik prie duomenų tinklo, palaikančio NICE sąsają BlueBUS, iš kurios gauna elektros įtampą ir siunčia išvesties signalą. |
| Sugertis | 1 BlueBUS blokas |
| Aptikimo geba | Nepermatomi, didesni nei 50 mm objektai, judantys tarp siųstuvo TX ir imtuvo RX optinės ašies lėčiau nei 1,6 m/s. |
| Siųstuvo TX spinduliavimo kampas | 20° +-25% |
| Imtuvo RX priėmimo kampas | 8° +-25% |
| Įprastas (naudojamas) veikimo nuotolis | 15 m (esant nepalankioms oro sąlygoms gali sumažėti perpus, pvz., esant rūkui, lietui, dulkėms ir pan.) |
| Maksimalus veikimo nuotolis | 30 m |
| Adresavimas | 7 poros su apsaugine funkcija ir 2 poros su komandos „Atidaryti“ funkcija |
| Naudojimas rūgščioje, druskingoje arba padidintos sprogimo rizikos aplinkoje | Ne |
| Montavimas | Montuojama vertikaliai ant sienos; didžiausias vienos BlueBUS sistemos atšakos kabelio ilgis – 50 m. |
| Apsaugos klasė | IP44 |
| Darbinė temperatūra | -20°C iki 55°C |
| Matmenys (plotis × aukštis × gylis) | 29x105x35mm (vienas fotoelementas) |
| Svoris | 118g (abu fotoelementai kartu) |
Fotoelementų prijungimas NICE EPSB su pavara NICE Robus 400, 600, 1000

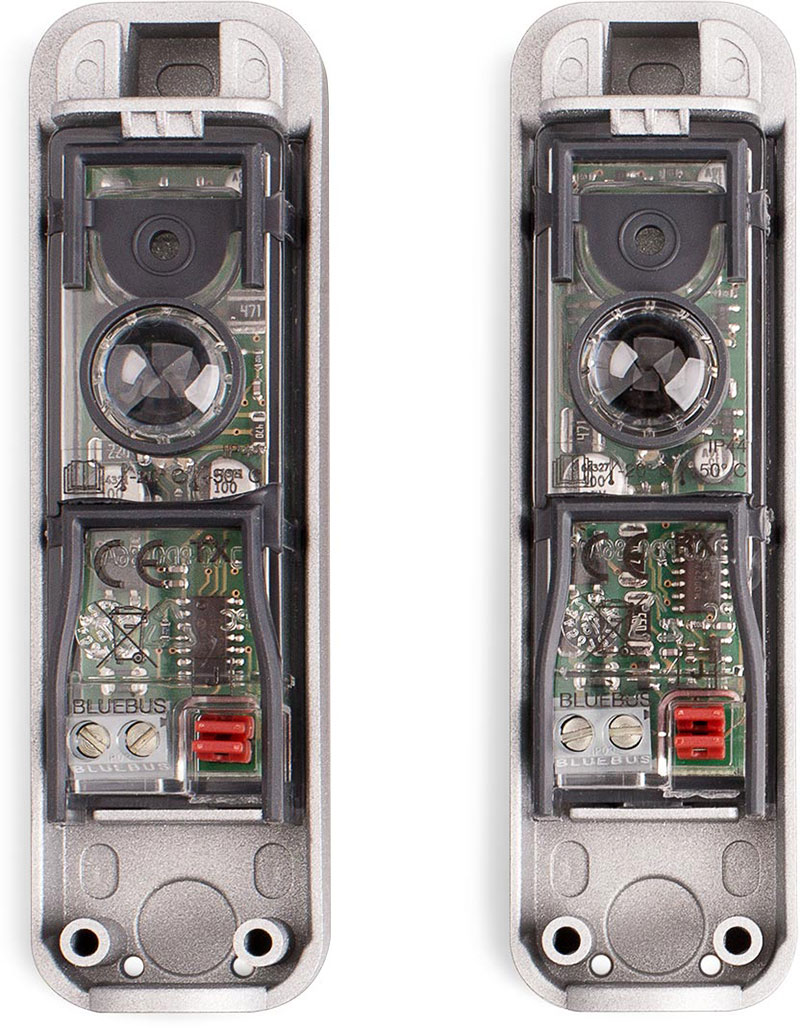

Fotoelementų vidus NICE EPSB vartų pavaroms
