NICE FLOX2R – universalus dviejų kanalų išorinis imtuvas su kintamuoju kodu
| Produkto prieinamumas: | pardavimas baigtas | Deja, šio produkto jau nebegalima pristatyti. Tai nereiškia, kad jo nebebus niekada, tačiau šiuo metu neplanuojama jo vėl pardavinėti. |
|---|
Produkto aprašymas NICE FLOX2R – universalus dviejų kanalų išorinis imtuvas su kintamuoju kodu
Galima alternatyva!
Dviejų kanalų išorinis imtuvas FLOX2R buvo pakeistas dviejų kanalų išoriniu 433,92 Mhz imtuvu – NICE OX2.
Dviejų kanalų (ką tai reiškia?) imtuvas, suderinamas su NICE kintamojo kodo tipo nuotolinio valdymo pultais FloR (52 bitų kodas leidžia 4,5 bilijono kombinacijų, todėl juo praktiškai neįmanoma piktnaudžiauti). Taip pat atpažįsta ir O-View nuotolinio valdymo pultų Era One ir Era Inti. Naudodami šį imtuvą galite valdyti kitos markės automatikos įrenginį naudodami NICE nuotolinio valdymo pultą. Įrenginyje yra BM250 atminties modulis 63 kodams išsaugoti.
0. Puslapio turinys
1. Gaminio aprašymas ir elektros jungimo schema
2. Nuotolinio valdymo pulto kanalo parinkimas relei
3. Naudojimas su normaliai uždarais kontaktais (NC)
4. Imtuvo kanalo susiejimas su nuotolinio valdymo pulto mygtuku
5. Programavimas
5.1. GREITAS NUOTOLINIO VALDYMO PULTO ĮRAŠYMAS
5.2. STANDARTINIS NUOTOLINIO VALDYMO PULTO ĮRAŠYMAS
5.3. NUOTOLINIO VALDYMO PULTO ĮRAŠYMAS NUOTOLINIU BŪDU (IMTUVO VEIKIMO ZONOJE)
5.4. VISIŠKAS ATMINTIES IŠTRYNIMAS
5.5. KONKRETAUS NUOTOLINIO VALDYMO PULTO IŠTRYNIMAS IŠ IMTUVO ATMINTIES
6.1 ŽINGSNINIS VALDYMAS
6.2 LAIKMATIS
6.3 PAVOJAUS SIGNALAS
7.1 ATMINTIES UŽRAKINIMO ĮJUNGIMAS: APARATŪROS BŪDU
7.2 ATMINTIES UŽRAKINIMO ĮJUNGIMAS: PROGRAMINE ĮRANGA
7.3 ATMINTIES UŽRAKINIMO IŠJUNGIMAS
7.4 ATMINTIES UŽRAKINIMAS SLAPTAŽODŽIU
8. NICE FloxR FLOX2R imtuvo techninės charakteristikos

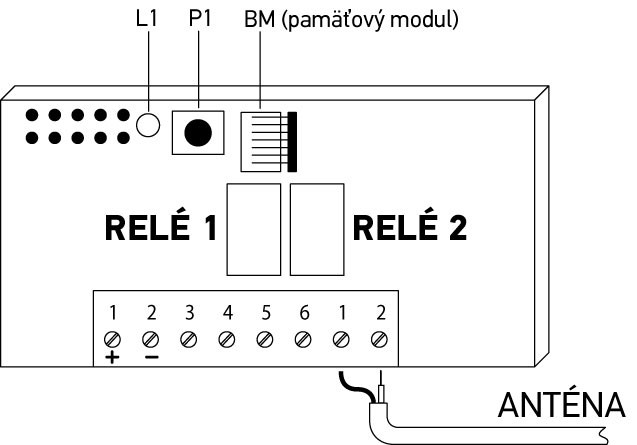

1. Gaminio aprašymas ir elektros jungimo schema
Išorinį imtuvą galima pritvirtinti prie sienos ar lubų varžtais arba po pavaros dangčiu, kurią jis valdys.

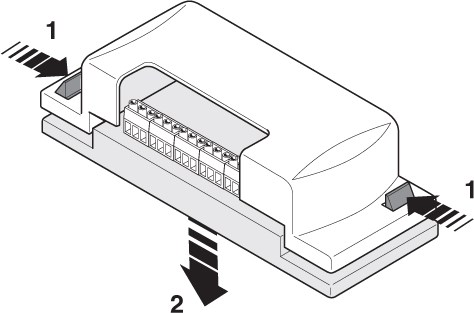

| 1. Atidarykite imtuvo korpusą | 2. Sujunkite elektros laidus pagal toliau pateiktą schemą: |
 |
 |
| Komponentas | Aprašymas |
|---|---|
| L1 | Signalinis šviesos diodas |
| P1 | Programavimo mygtukas |
| BM | Išimamas BM atminties modulis |
| Įėjimai | Aprašymas |
|---|---|
| 1–2 | MAITINIMAS: 12/24 V nuolatinė arba kintamoji srovė |
| 3–4 | 1 RELĖ: 1 relės normaliai atviro (NO) kontakto gnybtai |
| 5–6 | 2 RELĖ: 2 relės normaliai atviro (NO) kontakto gnybtai |
| 1–2 | ANTENA: įėjimas antenai, geriausia naudoti kuo trumpesnį (iki 10 m) RG58 koaksialinį kabelį. Tokiu atveju prie 1 įėjimo prijunkite kabelio ekraną, o prie 2 įėjimo – koaksialinio kabelio gyslą. |
2. Nuotolinio valdymo pulto kanalo parinkimas relei
Išorinis imtuvas gali atpažinti visus keturis mygtukus (kanalus) nuotolinio valdymo pulto, tačiau galima naudoti tik du mygtukus (kanalus).
Pastaba: NICE nuotolinio valdymo pultai su FloR kodavimu palaiko keturių tipų komandas, priskirtas atskiriems mygtukams – kanalams:
| Mygtukas | Komanda | Veiksmų seka pakartotinai spaudžiant nuotolinio valdymo pulto mygtuką |
|---|---|---|
| 1 mygtukas | Žingsninis valdymas | Atidaryti > Sustabdyti > Uždaryti > Atidaryti |
| 2 mygtukas | Dalinis atidarymas | Dalinis atidarymas > Sustabdyti > Uždaryti > Sustabdyti > Dalinis atidarymas |
| 3 mygtukas | Tik atidaryti | Atidaryti > Sustabdyti > Atidaryti |
| 4 mygtukas | Tik uždaryti | Uždarymas > Sustabdyti > Uždarymas |
Kanalo priskyrimas atskiroms relėms atliekamas sujungiant kontaktus pagal toliau pateiktą lentelę:
| Kanalas | 1 relė | 2 relė |
|---|---|---|
| 1 kanalas |  |
 |
| 2 kanalas |  |
 |
| 3 kanalas |  |
 |
| 4 kanalas |  |
 |
3. Naudojimas su normaliai uždarais kontaktais (NC)
Jei išoriniu imtuvu norite valdyti įrenginį, kurio įvestyje reikia normaliai uždarų (NC) kontaktų, kuriuos atjungus įvykdoma atitinkama komanda, atlikite šiuos veiksmus:
- Atjunkite išorinį imtuvą nuo maitinimo šaltinio.
- Atsargiai išimkite spausdintinę plokštę iš korpuso ir apverskite ją.

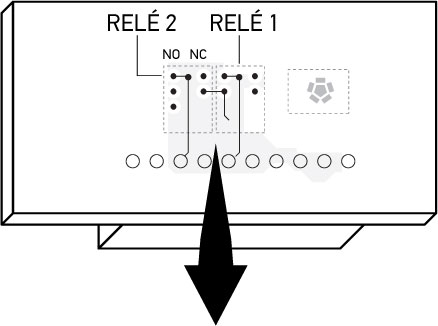

- Kaip parodyta paveikslėlyje
nutraukite X pažymėtą jungtį ir nedideliu lydmetalio lašeliu sujunkite Y jungtį.
- Šio veiksmo nebūtina atlikti abiem relėms, todėl viena relė gali valdyti normaliai uždarus (NC) kontaktus, o kita – normaliai atvirus (NO) kontaktus
4. Imtuvo kanalo susiejimas su nuotolinio valdymo pultelio mygtuku
Nuotolinio valdymo pulteliuose NICE FloR FLO2R-S galite nustatyti, kuriuo kanalu siųs kiekvienas pultelio mygtukas. Pagal numatytuosius nustatymus pirmasis mygtukas priskirtas pirmajam kanalui, o antrasis – antrajam kanalui. Kiekvienam mygtukui atskirai atlikite šiuos veiksmus:
 |
|
 |
 |
| Nutraukite pažymėtą jungtį ir lydmetalio lašeliu sujunkite ją su 2, 3 arba 4 kanalu. | Nutraukite pažymėtą jungtį ir lydmetalio lašeliu sujunkite ją su 1, 3 arba 4 kanalu. |
5. Programavimas
Programuojama naudojant mygtuką P1 ir L1 šviesos diodą imtuve . Šviesos diodas signalizuoja šiuos signalus:
| Lėtas mirksėjimas kas pusę sekundės | |
|---|---|
| Mirksnių skaičius | Mirksnių reikšmė |
| 1 | Iš pultelio priimtas kodas nėra autorizuotas, t. y. pultelis / mygtukas dar nesuporuotas. |
| 2 | Priimto kodo atpažinimas buvo nesėkmingas. Jei antrasis mirksnis ilgesnis už pirmąjį, atminties užraktas yra įjungtas. Jei mirksniai vienodi, atminties užraktas neįjungtas. |
| 3 | Priimto kodo atpažinimas buvo sėkmingas. |
| 4 | Siunčiamas kodas jau yra autorizuotų kodų sąraše. |
| 5 | Kodų sąrašas tuščias (nė vienas kodas nėra autorizuotas). |
| 6 | Kodų sąrašas pilnas (nebėra vietos kitam kodui išsaugoti). |
| 7 | Kodas, kurį norite ištrinti, nėra autorizuotų kodų sąraše. |
| 8 | Kodo atpažinimo metu aptiktas kitas kodas (kodų kolizija). |
| 9 | Buvo įvestas slaptažodis |
| Greitas mirksėjimas kas ketvirtį sekundės INICIALIZAVIMO METU | |
| Mirksnių skaičius | Mirksnių reikšmė |
| 1 | Įrenginyje yra BM60 atminties modulis (telpa 16 kodų) |
| 2 | Įrenginyje yra BM250 atminties modulis (telpa 63 kodai) |
| 3 | Įrenginyje yra BM1000 atminties modulis (telpa 250 kodų) |
| 4 | Atmintyje yra ne FloR kodavimo sistemos kodų |
| 5 | Įkeliant atminties duomenis aptikta klaida |
| Greitas mirksėjimas kas ketvirtį sekundės VEIKIMO METU | |
| Mirksnių skaičius | Mirksnių reikšmė |
| 1 | Priimtas kodas yra kopija; galioja tik originalūs kodai. |
| 3 | Kodo nėra kodų lentelėje, tačiau jis buvo sinchronizuotas iš naujo. |
| 4 | Kodo nėra kodų lentelėje, o pakartotinis sinchronizavimas užblokuotas. |
| 5 | Kodo nėra kodų lentelėje, o pakartotinis sinchronizavimas negalimas. |
5.1. Greitas nuotolinio valdymo pultelio įrašymas
Šis būdas yra greičiausias, tačiau nėra itin saugus, nes įrašymo metu imtuvas gali užfiksuoti kitą netoliese esantį kodą ir per klaidą jį įrašyti. Jei nesate tikri dėl saugumo, naudokite standartinį būdą.
- Paspauskite ir laikykite nuspaudę mygtuką P1 imtuve, užsidegs LED L1 ir toliau laikykite nuspaudę mygtuką P1
- Vis dar laikykite nuspaudę mygtuką P1 ir tuo pat metu paspauskite bei laikykite nuspaudę nuotolinio valdymo pultelio mygtuką (perduodamas kodas)
- Kai užges LED L1 atleiskite nuotolinio valdymo pultelio mygtuką (vis dar laikykite nuspaudę mygtuką P1)
- Kai vėl užsidegs LED L1 galite įrašyti kitą pultelį, žr. 2 punktą.
- Baigę atleiskite mygtuką P1 imtuve
5.2. Standartinis nuotolinio valdymo pultelio įrašymas
- Paspauskite ir laikykite nuspaudę mygtuką P1 imtuve, kol užsidegs LED L1, tada mygtuką P1 atleiskite
- LED L1 švies 5 sekundes; per tą laiką paspauskite ir laikykite nuspaudę nuotolinio valdymo pultelio mygtuką (perduodamas kodas), kol užges LED L1
- Kai ji užges, atleiskite nuotolinio valdymo pultelio mygtuką ir palaukite 1 sekundę
- Paspauskite ir laikykite nuspaudę nuotolinio valdymo pultelio mygtuką, kol LED L1 užges, tada nuotolinio valdymo pultelio mygtuką atleiskite
- Jei įrašymas pavyko, LED L1 sumirksės tris kartus
Jei nenorite, kad į atmintį būtų įrašomi kiti pulteliai, galite ją užrakinti.
5.3. Nuotolinis pultelio įrašymas (imtuvo veikimo zonoje)
Jei jau turite SENĄ pultelį, susietą su imtuvu (t. y. imtuvo atmintyje įrašytas pultelio perduodamas kodas), galite NAUJĄ pultelį įrašyti nuotoliniu būdu imtuvo veikimo zonoje (10-20m). SENAS pultelis jau turi būti įrašytas ir visiškai veikiantis.
- NAUJAME pultelyje paspauskite ir laikykite nuspaudę konkretų mygtuką bent 5 sekundes, tada atleiskite
- SENAJAME pultelyje paspauskite konkretų mygtuką 3 kartus iš eilės (maždaug sekundės intervalais)
- NAUJAME pultelyje vieną kartą paspauskite konkretų mygtuką. Jei susieti nepavyko, pabandykite spausti mygtukus
- lėčiau Arba atlikdami. 1 veiksmą laikykite nuspaudę 6 sekundes.
5.4. Visiškas atminties ištrynimas
Visiškai ištrynus atmintį, taip pat ištrinamas programinis atminties užraktas ir laikmatis nustatomas į 3 sekundes.
- Paspauskite ir laikykite nuspaudę mygtuką P1 imtuve, LED L1 užsidegs ir po 3 sekundžių užges (vis dar laikykite nuspaudę mygtuką P1)
- Kai pradės LED L1 mirksėti (vis dar laikykite nuspaudę mygtuką P1), TREČIOJO mirksėjimo metu mygtuką P1 atleiskite ir palaukite maždaug 3 sekundes
- Kai LED diodas L1 vėl užsidegs, paspauskite mygtuką P1 ir laikykite jį, kol LED diodas L1 užges
Priklausomai nuo atminties modulio, procesas gali trukti kelias sekundes. Tuo metu LED diodas greitai mirksi, o paskui sumirksi penkis kartus lėtai – tai reiškia, kad ištrinti pavyko. Jei taip nenutinka, pakartokite procesą.
5.5. Konkretaus nuotolinio valdiklio ištrynimas iš imtuvo atminties
- Paspauskite ir laikykite mygtuką P1 imtuve maždaug 3 sekundes, kol užges LED diodas L1, Atleiskite mygtuką P1
- Paspauskite ir laikykite nuotolinio valdiklio mygtuką, kurį norite ištrinti, kol užges LED diodas L1, Atleiskite nuotolinio valdiklio mygtuką
- Palaukite 1 sekundę
- Dar kartą paspauskite nuotolinio valdiklio mygtuką ir atleiskite jį
- LED diodas L1 sumirksės vieną kartą – tai reiškia, kad nuotolinis valdiklis sėkmingai ištrintas. Jei taip nenutiko, pakartokite procesą.
6. Išplėstinės funkcijos
Pagal numatytuosius nustatymus relės funkcija yra impulsinė – gavus signalą iš nuotolinio valdiklio, atpažįstamas jame esantis kodas, o jį sėkmingai atpažinus relė suveikia (atsijungia) maždaug 300 ms.

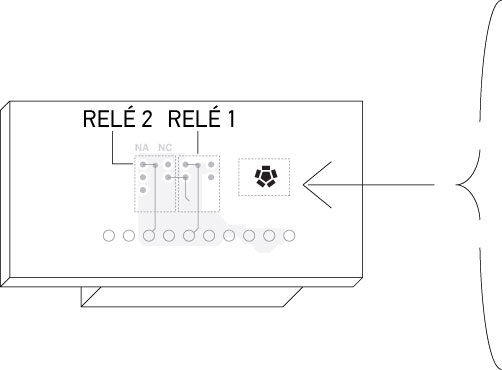

Išplėstinės funkcijos įjungiamos sulituojant kontaktus pagal schemą:
 |
 |
Jokio trumpiklio | visi kanalai Impulsinis režimas |
 |
Trumpiklis 1 | 1 kanalas Žingsnis po žingsnio 2, 3 ir 4 kanalai Impulsinis režimas |
|
 |
Trumpiklis 2 | 1 ir 2 kanalai Žingsnis po žingsnio 3 ir 4 kanalai Impulsinis režimas |
|
 |
Trumpiklis 3 | 1 kanalas Laikmatis 2, 3 ir 4 kanalai Impulsinis režimas |
|
 |
Trumpiklis 4 | 1+2 kanalai Pavojaus signalas 3, 4 kanalai Impulsinis režimas |
|
 |
Trumpiklis 5 | visi kanalai Žingsnis po žingsnio |
6.1 Žingsnis po žingsnio
Relė įjungiama paspaudus nuotolinio valdiklio nuotolinio valdiklio ir lieka įjungta atleidus mygtuką. Norėdami išjungti relę, mygtuką turite paspausti dar kartą.
6.2 Laikmatis
Relė įjungiama paspaudus nuotolinio valdiklio mygtuką ir lieka įjungta užprogramuotą laiką:
- Paspauskite ir laikykite nuotolinio valdiklio mygtuką 1 (arba pakanka 1 kanalo)
- Laikydami nuotolinio valdiklio mygtuką tris sekundes, paspauskite ir imtuvo mygtuką P1, tada atleiskite nuotolinio valdiklio mygtuką
- Laikykite mygtuką P1 nuspaustą tiek laiko, kiek norite užprogramuoti (daugiausia 150 minučių), tada atleiskite mygtuką P1
- Nustatytas laikas įrašytas ir išliks atmintyje, kol bus atliktas naujas programavimas
Pastaba: programuojant laikmatį, imtuvas nereaguoja į kitas komandas. Jei nenorite, kad programuojant laikmatį būtų įjungiamos relės, pasirinkite kanalų trumpiklius.
6.3 Pavojaus signalas
Ruošiama.
7. Atminties užrakinimas
Jei nenorite, kad atmintis būtų toliau naudojama, galite užrakinti atminties modulį.
7.1 Atminties užrakinimo aktyvinimas aparatine įranga
Šis būdas labai paprastas, tačiau nėra itin saugus, nes įsibrovėlis gali jį nesunkiai pašalinti.
- Įsitikinę, kad įrašyti visi reikiami nuotoliniai valdikliai, atjunkite imtuvą nuo maitinimo šaltinio
- Nutraukite kontaktą X atminties modulyje:
- Jei užrakinę atmintį norite pridėti daugiau kodų (įrašyti nuotolinių valdiklių), užlašinkite lašą lydmetalio ant dviejų kontakto Y taškų:
7.2 Atminties užrakinimo aktyvinimas programine įranga
Šis būdas saugesnis, nes atminties užraktui išjungti reikia nuotolinio valdiklio, įrašyto imtuvo atmintyje:
- Paspauskite ir iškart atleiskite imtuvo mygtuką P1
- Palaukite, kol LED diodas L1 sumirksės du kartus (maždaug po 5 sekundžių), o antrojo mirksnio metu paspauskite ir laikykite mygtuką P1. Atleiskite jį, kai LED diodas L1 užges
- Tada LED diodas sumirksės du kartus. Jei antrasis mirksnis trunka ilgiau už pirmąjį, atminties užraktas sėkmingai įjungtas. Jei abu mirksniai vienodi, procesas nepavyko ir jį reikia pakartoti.
7.3 Atminties užrakto išjungimas
Norint išjungti atminties užraktą, reikia nuotolinio valdiklio, kuris jau įrašytas imtuvo atmintyje.
- Paspauskite imtuvo mygtuką P1 ir iškart jį atleiskite
- Tada užsidegs LED indikatorius L1 maždaug 5 sekundėms. Per šias penkias sekundes paspauskite ir laikykite nuotolinio valdymo pultelio mygtuką, kol LED indikatorius L1 užges, tada atleiskite mygtuką
- Palaukite 1 sekundę
- Paspauskite ir laikykite nuotolinio valdymo pultelio mygtuką. LED indikatorius sumirksės 4 kartus – tai reiškia, kad pultelis įrašytas į atmintį ir atmintį galima atrakinti.
- Ketvirto mirksnio metu paspauskite mygtuką P1 ir atleiskite jį tik tada, kai užges L1
- Tada LED indikatorius sumirksės du kartus. Jei abu mirksniai trunka vienodai, ištrynimas pavyko. Jei antrasis mirksnis trunka ilgiau už pirmąjį, pakartokite procesą.
7.4 Atminties užrakinimas slaptažodžiu
Šį būdą galima taikyti tik naudojant profesionalius BUPC ir OBox programuotojus.
8. NICE FloxR FLOX2R imtuvo techninės charakteristikos
| Kodavimas | FloR O-View (pagrindinės funkcijos) |
|---|---|
| Maitinimas | 12-24V (ribos 10-28V) |
| Srovės sąnaudos (minimalios) | 16 mA esant 24V |
| Srovės sąnaudos (maksimalios) | 80 mA esant 24V |
| Dažnis | 433,92 MHz |
| Jautrumas | 0,5 µV |
| Relių skaičius | 2 relės |
| Normaliai atviros relės kontaktas | maks. 0,5A ir 50V SELV |
| Darbinė temperatūra | -20 iki +55 °C |
| Apsaugos klasė | IP 30 |
| Matmenys | 86×22×58 mm (p×g×a) |
| Svoris | 55 g |
