NICE Hyppo HY7024 – varstomų vartų pavara, skirta vartų varčiai iki 3 m / 350 kg
| Produkto prieinamumas: | per 3 dienas | Prekes įprastai išsiunčiame per 3 dienas. |
|---|
per 3 dienas
544,27 € su PVM
| Svoris |
|---|
| 13 kg |
Produkto aprašymas NICE Hyppo HY7024 – varstomų vartų pavara, skirta vartų varčiai iki 3 m / 350 kg
Atsarginis maitinimas dingus tinklui: valdymo blokui MC824HR30 naudokite NICE PSS324. Senesniam PS324 reikia kabelio CABLA11 ir Budėjimo režimas turi būti išjungtas. Atsarginio maitinimo prijungimas.
NICE HYPPO HY7024 – šarnyrinė varstomų vartų pavara
NICE HYPPO HY7024 yra atskiras elektromechaninis variklis vienai vartų varčiai. Jame įrengtas 24 V DC, šarnyrinė svirtis, ir jis yra negrįžtamoji. Varčios padėtis stebima naudojant magnetinį enkoderį. Reikalingas atskiras valdymo blokas ir saugos priedai; dingus maitinimui, galima atrakinti raktu.
Montavimo, prijungimo ir saugos bandymo darbus turi atlikti kvalifikuotas technikas. Prieš atidarydami variklį arba valdymo bloką, atjunkite maitinimą ir atsarginį maitinimo šaltinį, jei toks yra. Valdydami rankiniu būdu, užfiksuokite varčią, kad ji netyčia nepajudėtų.
Kada rinktis šią pavarą
HYPPO tinka varstomiems vartams, kai šarnyrinė svirtis montuojama vidinėje pusėje. Svarbu įvertinti varčios ilgį ir svorį, pasipriešinimą jai judant, vyrių padėtį ir erdvę, reikalingą visam svirties judesiui.
| Didžiausias varčios ilgis | 3 m; leistinas svoris mažėja ilgėjant varčiai. |
|---|---|

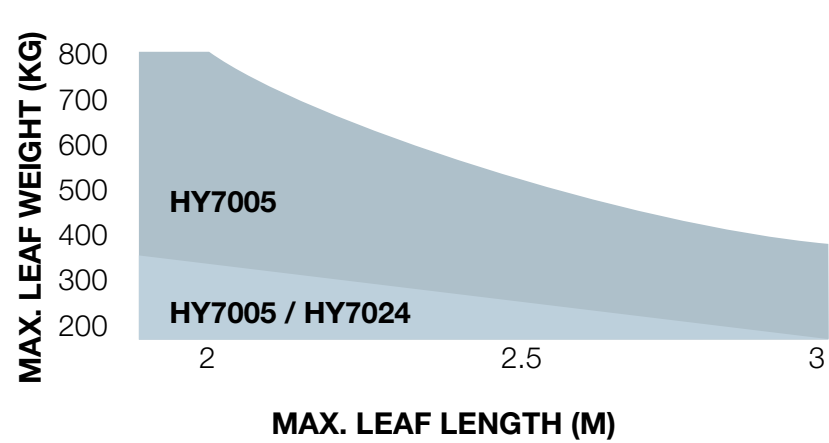

| Svoris pagal grafiką | Kai varčios ilgis 2 m apatinė grafiko kreivė rodo mažiau nei 350 kg; o kai ilgis 3 m – mažiau nei 200 kg. Tikslų svorį įvertinkite pagal atitinkamą kreivę ir vartų sąlygas. |
| Darbo ciklas | 80 %; tinka ir intensyvesniam naudojimui. |
3 m ir 350 kg parametrai negalioja vienu metu. Ribos taikomos vienam varikliui ir vienai varčiai. Vartų aukštis ir forma, ištisinis užpildas bei stiprus vėjas gali gerokai sumažinti šias vertes. Darbo ciklo procentinė vertė nenurodo ciklų skaičiaus per valandą ir nereiškia nepertraukiamo veikimo.
Horizontalioji ašis rodo ilgį metrais, vertikalioji – svorį kilogramais. HY7024 atveju naudokite tik apatinę leistiną grafiko sritį.
Suderinami priedai
Priedus rinkitės pagal įrengtą valdymo bloką, jungtis ir įtampą. Toliau pateikta prijungimo schema ir veiksmai taikomi MC824HR30.
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymo blokas | Valdo vieną arba du variklius ir saugos įtaisus. | NICE MC824HR30. |
| Signalinė lemputė | Įspėja apie judančius vartus; prie jos galima prijungti anteną. | NICE ELDC skirta 12 V DC FLASH. Išėjimų įtampa. |
| Fotoelementai | Stebi vartų zoną; reakcija priklauso nuo jų įrengimo vietos. | BlueBUS: EPMB, EPLB, EPSB, EPMORB, EPMOB, F210B. Prijungimas ir adresavimas. |
| Atsarginė baterija | Vartų veikimas dingus elektros tiekimui. | NICE PSS324 skirta MC824HR30; senesnei PS324 reikia CABLA11 ir Standby OFF. Atsarginio maitinimo prijungimas. |
| Belaidžiai fotoelementai | Sprendimas be kabelių, vedamų iki fotoelementų. | EPMOW reikalinga atskira NICE IBW sąsaja ir įrenginių įrašymas. Pora neprijungiama tiesiogiai dviem laidais. |
| Imtuvas | Priima valdiklių komandas; į SM montuojamas vienas imtuvas. | Dabartinis NICE OXIBD. Senesnį suderinamą OXI galima palikti esamoje sistemoje. OXILR skirtas ON3ELR. Kodavimas ir antena. |
| Siųstuvas | Nuotolinis valdymas pagal įrengtą imtuvą. | O-CODE / FloR pagal imtuvą: MYGO2, MYGO4, MYGO8, ON2E, ON4E, ON9E. Inti: INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G. FloR: FLO2RE, FLO2R-S. Dvikryptis ON3EBD ir DOMIW3C su OXIBD; LR ON3ELR su OXILR. |
| Antena | Padeda pagerinti nuotolinio valdymo pulto veikimo nuotolį. | Antena ELDC švyturyje arba ABFKIT. Naudojant OXIBD, koaksialinis kabelis jungiamas prie imtuvo. |
| Klaviatūra | Komanda įvedant kodą, be nuotolinio valdymo pulto. | Belaidė EDSWG su FloR imtuvu; laidinė EDSB per BlueBUS, naudojant suderinamą valdymo bloką. Netinka MC200. |
| Raktinis jungiklis | Komanda raktu iš fiksuotos vietos. | EKS, EKSEU, EKSI, EKSIEU. C–NO kontaktas komandiniam įėjimui be išorinės įtampos. |
| Kortelių skaitytuvas | Valdymas priskirta kortele arba raktų pakabuku. | NICE ETPB per BlueBUS; valdymo blokas turi palaikyti BlueBUS valdymo įrenginius. Netinka MC200. |
| Elektrinė spyna | Papildomas vartų varčios užraktas, sinchronizuojamas su valdymo sistema. | PLA11 – horizontalus, PLA10 – vertikalus. ELS išėjimas, 12 V AC / maks. 15 VA; gnybtai. |
| Pailginta svirtis | Didesnis veikimo nuotolis, kai montavimo geometrija kitokia. | NICE HYA12; montavimo matmenys. |
| Avarinis atrakinimas iš išorės | Rankinis patekimas dingus elektros tiekimui, kai nėra kito įėjimo. | NICE KIO dėžutė su KA1 trosu, 6 m. Kiekvienam reikalingam atrakinimo mechanizmui būtinas atitinkamas komplektas. |
| Wi-Fi / GSM valdymas | Nuotolinė komanda per potencialo neturintį kontaktą. | Zamel Wi-Fi valdymas arba GSM moduliai iš mūsų asortimento. Patikrinkite modulio maitinimą ir prie komandinio įėjimo. |
| Programavimas ir integravimas | Išplėstinis nustatymas ir diagnostika. | NICE BiDi-WiFi skirtas suderinamai BusT4 jungčiai; tai nėra įprastas radijo imtuvas. BiDi-ZWave rinkitės pagal palaikomą Opera kartą; esamam R10 – pagal jo suderinamumą. |
FT210B netinka MC800 ir MC824H: reikalingi skirtingi adresai FT A / FT B / FT C. Pasirinkite anksčiau nurodytus suderinamus fotoelementus.
Atskiras variklis ir valdymo blokas
Pasiūlymas apima vieną HYPPO HY7024 variklį su šarnyrine svirtimi. Atskirame variklyje nėra valdymo bloko. Dvivėriams vartams reikia dviejų tinkamų variklių; jie nedidina vienos varčios leistinos ribos. Valdymo bloką, fotoelementus, signalinę lempą, imtuvą ir nuotolinio valdymo pultelius pasirinkite pagal komplektaciją.
| Komplektacija | Valdymo blokas | Svarbus skirtumas |
|---|---|---|
| HY7024 | MC824HR30 | 24 V DC su enkoderiu. Valdymo blokas maitinamas iš 230 V AC tinklo. MC824L nėra HY7024 pakaitalas. |
Esamiems vartams vadovaukitės sumontuotos valdymo plokštės instrukcijomis. Dabartinės MC800 instrukcija netinka senajai A60, o MC824HR30 procedūros automatiškai netaikomos kitai MC824H kartai.
Svirtinės pavaros montavimas
Prieš montavimą
- Vartų varčia turi lengvai judėti rankomis per visą eigą. Patikrinkite vyrius, varčios tvirtumą ir tvirtinimo vietos laikomąją galią.
- Įrenkite tvirtus mechaninius atidarymo ir uždarymo ribotuvus, kad nustatytumėte eigą ir galėtumėte suprogramuoti valdymo bloką.
- Palikite laisvos vietos variklio korpusui, visai svirties eigai ir atblokavimo rankenai. Įvertinkite prispaudimo ir įtraukimo vietas bei numatykite apsaugas.
- Ant stulpelio montuojama laikomoji plokštė, ant varčios – priekinis laikiklis. Svarbiausi yra montavimo matmenys ir pagrindo tvirtumas.

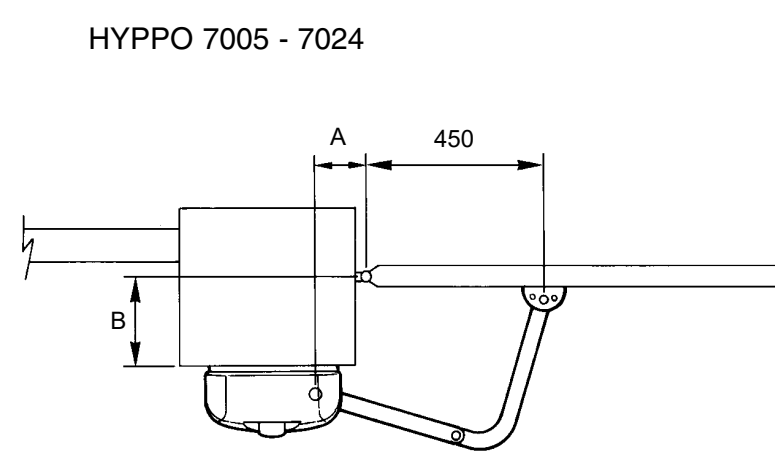

Montavimo matmenys A ir B
Matmenis A ir B išmatuokite pagal paveikslą. Lentelė skirta standartinei HY7024 šarnyrinei svirčiai; joje nurodytas atidarymo kampas konkrečiai matmenų porai milimetrais.
| B | A = 110 mm | A = 130 mm | A = 150 mm |
|---|---|---|---|
| 90 mm | 85° | 98° | 104° |
| 110 mm | 91° | 97° | 103° |
| 150 mm | 110° | 120° | 115° |
| 200 mm | 105° | 110° | 115° |
| 250 mm | 105° | 110° | 110° |
| 300 mm | 100° | 105° | 105° |
| 350 mm | 95° | 100° | 96° |
Kampas priklauso nuo geometrijos, tai nėra laisvai nustatomas valdymo bloko parametras. Prieš galutinai pritvirtindami, atblokuokite variklį ir patikrinkite visą varčios bei svirties eigą. Ribotuvai turi neleisti judėti už saugios zonos ribų.

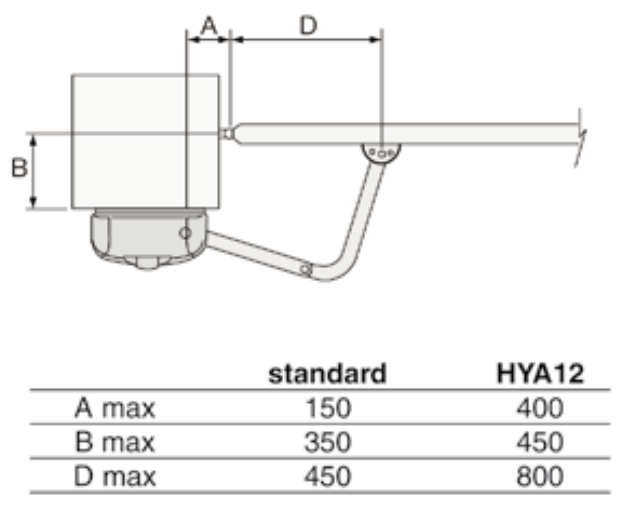

Pailginta svirtis HYA12
Pailginta šarnyrinė svirtis NICE HYA12 leidžia pasiekti toliau. Paveiksle taip pat nurodytas matmuo D. Maksimalios A/B/D reikšmės žymi montavimo ribas, o ne rekomenduojamus stulpelio matmenis. Standartinės svirties kampų lentelės automatiškai netaikykite HYA12.
| Matmuo | Standartinė svirtis | HYA12 |
|---|---|---|
| A maks. | 150 mm | 400 mm |
| B maks. | 350 mm | 450 mm |
| D maks. | 450 mm | 800 mm |
Plokštės ir laikiklio tvirtinimas
- Nustatykite, ar montuosite kairėje, ar dešinėje žiūrint iš sklypo vidaus. Tas pats modelis pritaikomas abiem pusėms, pakeitus plokštės padėtį ir atitinkamai surinkus svirtį.

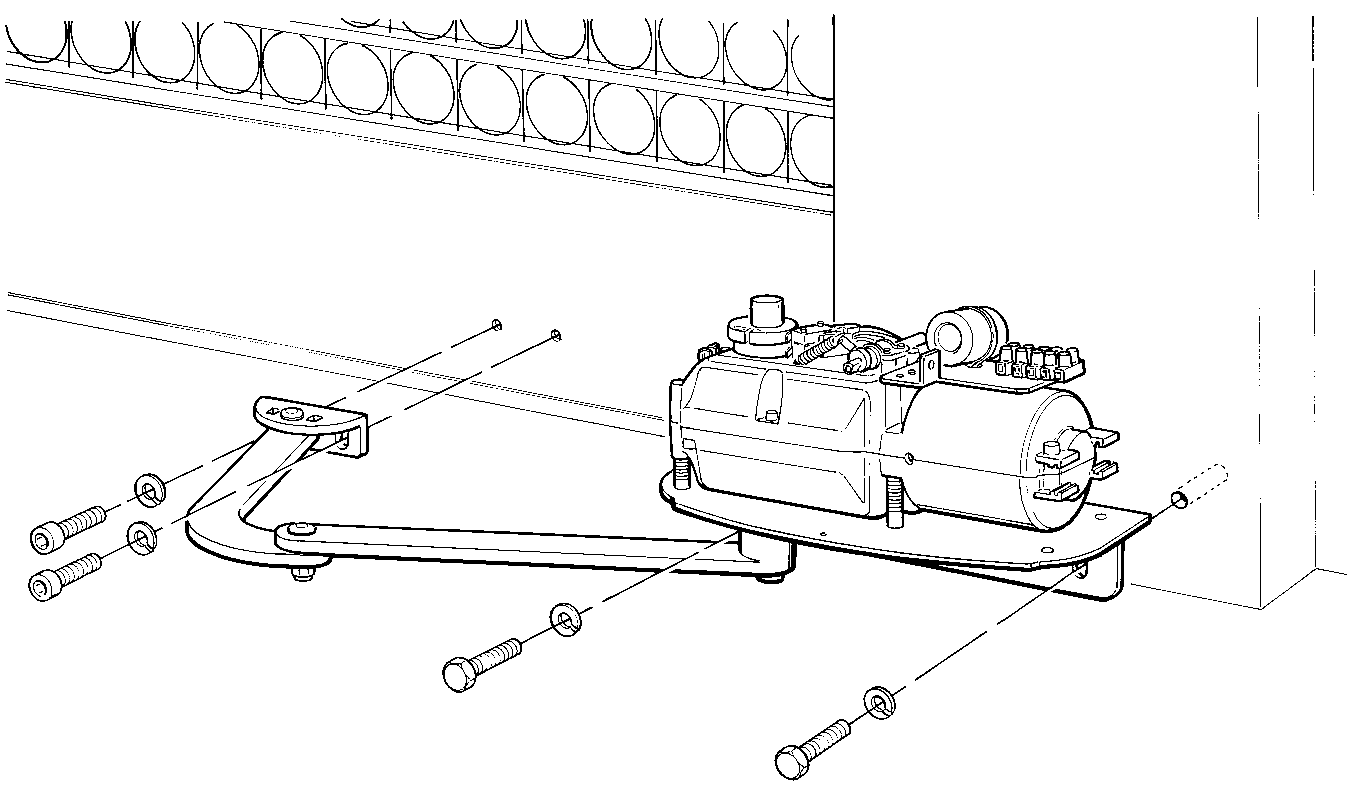

- Pritvirtinkite laikomąją plokštę A prie tvirto stulpelio pagrindo, o laikiklį B prie tvirtos varčios dalies. Čia A/B žymi detales, o ne ankstesnės lentelės montavimo matmenis.
- Prisukite variklį prie plokštės. Nedidelius lygiavimo nuokrypius pakoreguokite pailgose tvirtinimo angose.
- Surinkite svirtį pagal pasirinktą pusę. Prieš surinkdami sutepkite varžtus pagal montavimo instrukciją, uždėkite poveržles ir tvirtinimo detales.
- Atblokavę variklį, rankomis patikrinkite varčios judėjimą iki ribotuvų; tada galutinai priveržkite tvirtinimo detales.

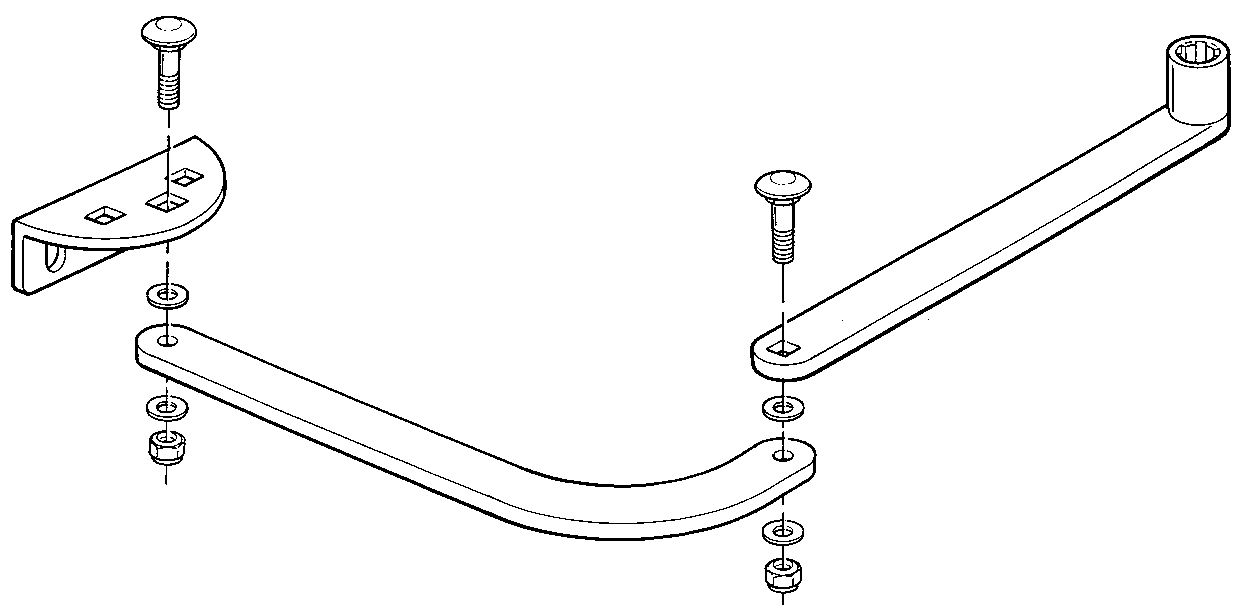

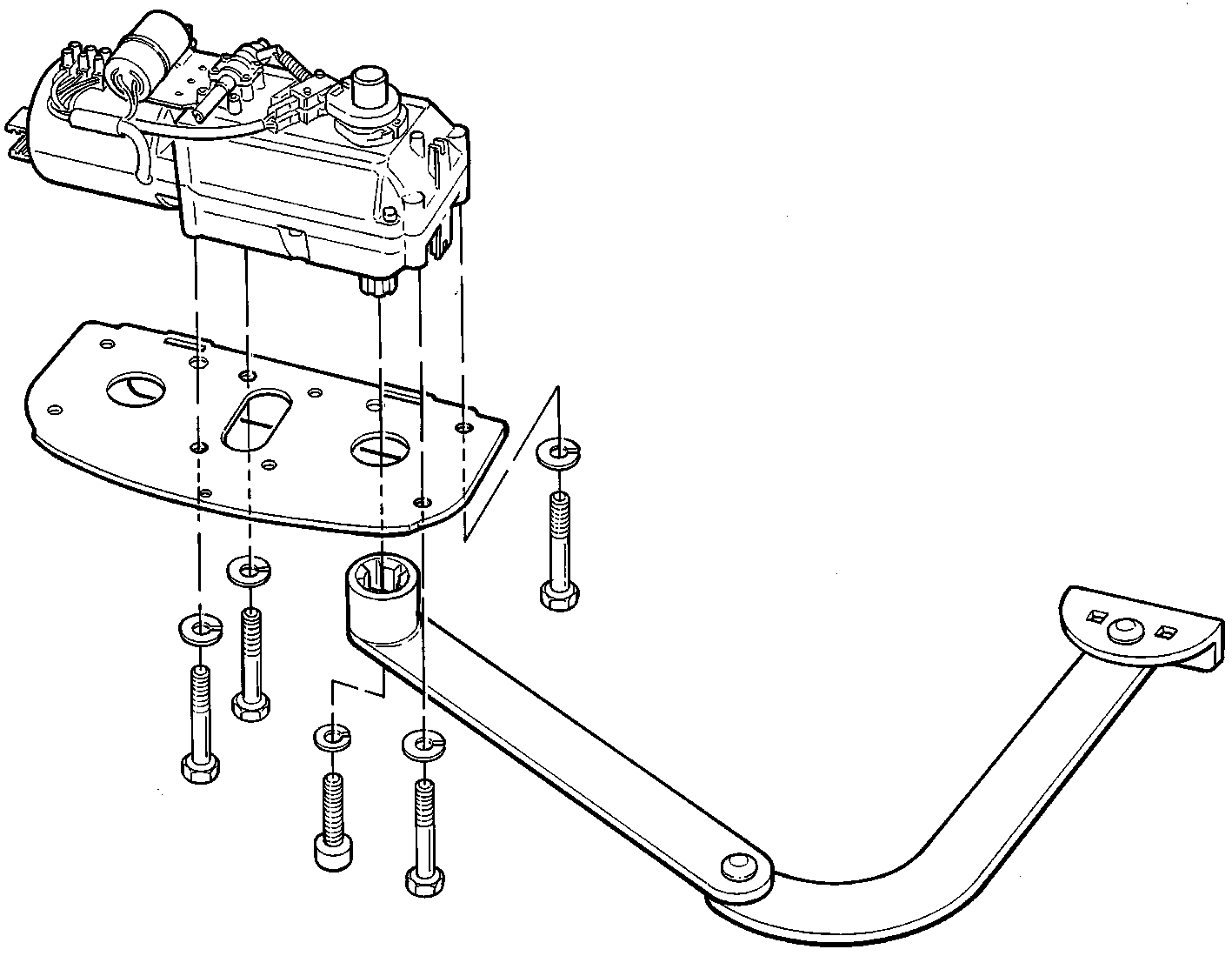

Kairės pusės montavimas, vaizdas iš vidaus:

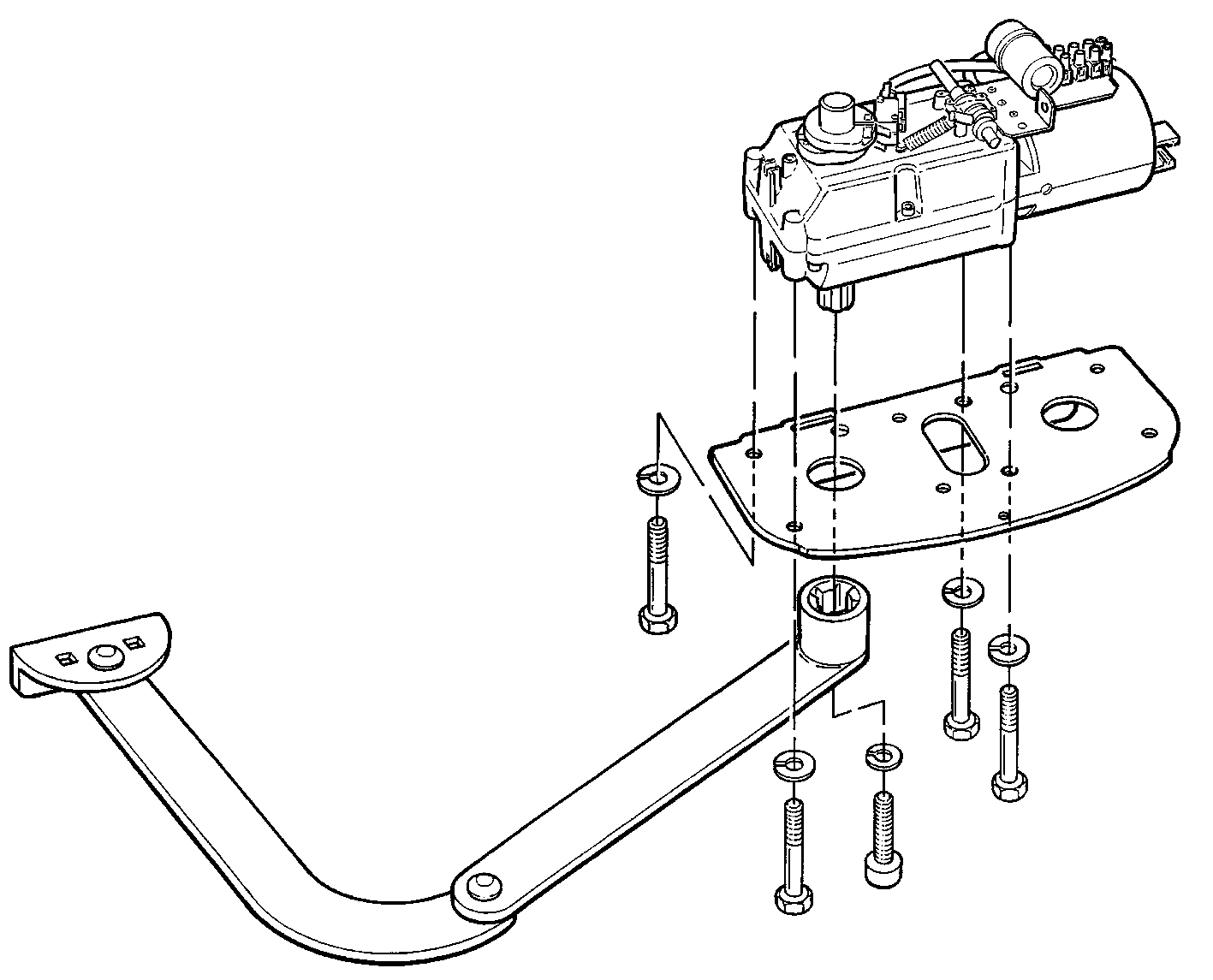

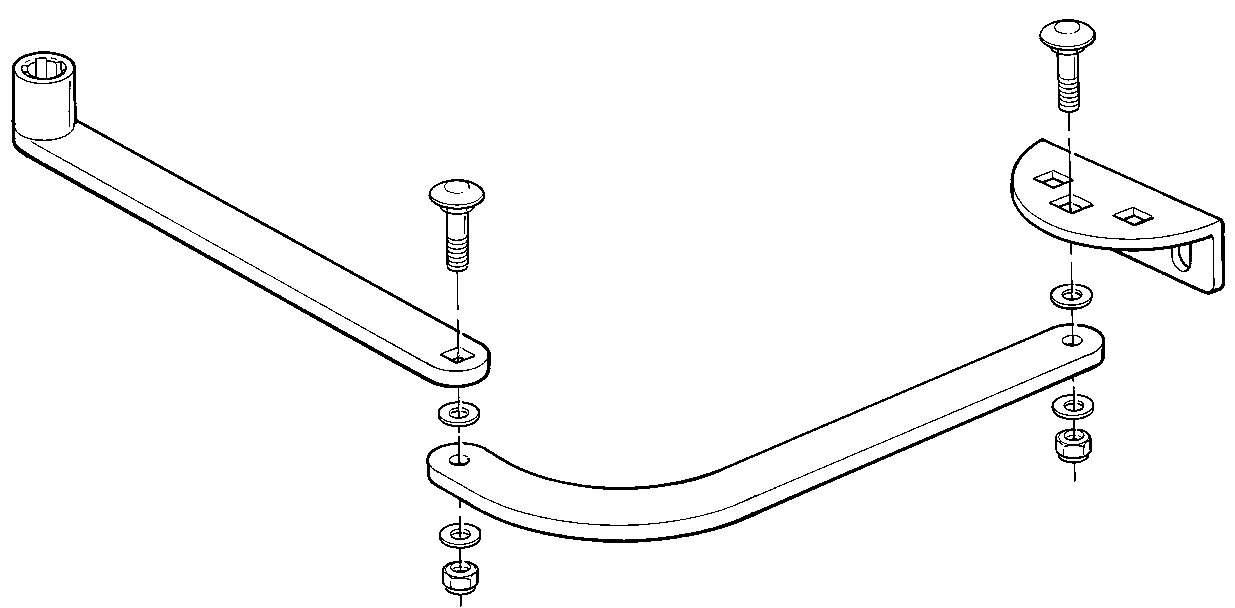

Dešinės pusės montavimas, vaizdas iš vidaus:

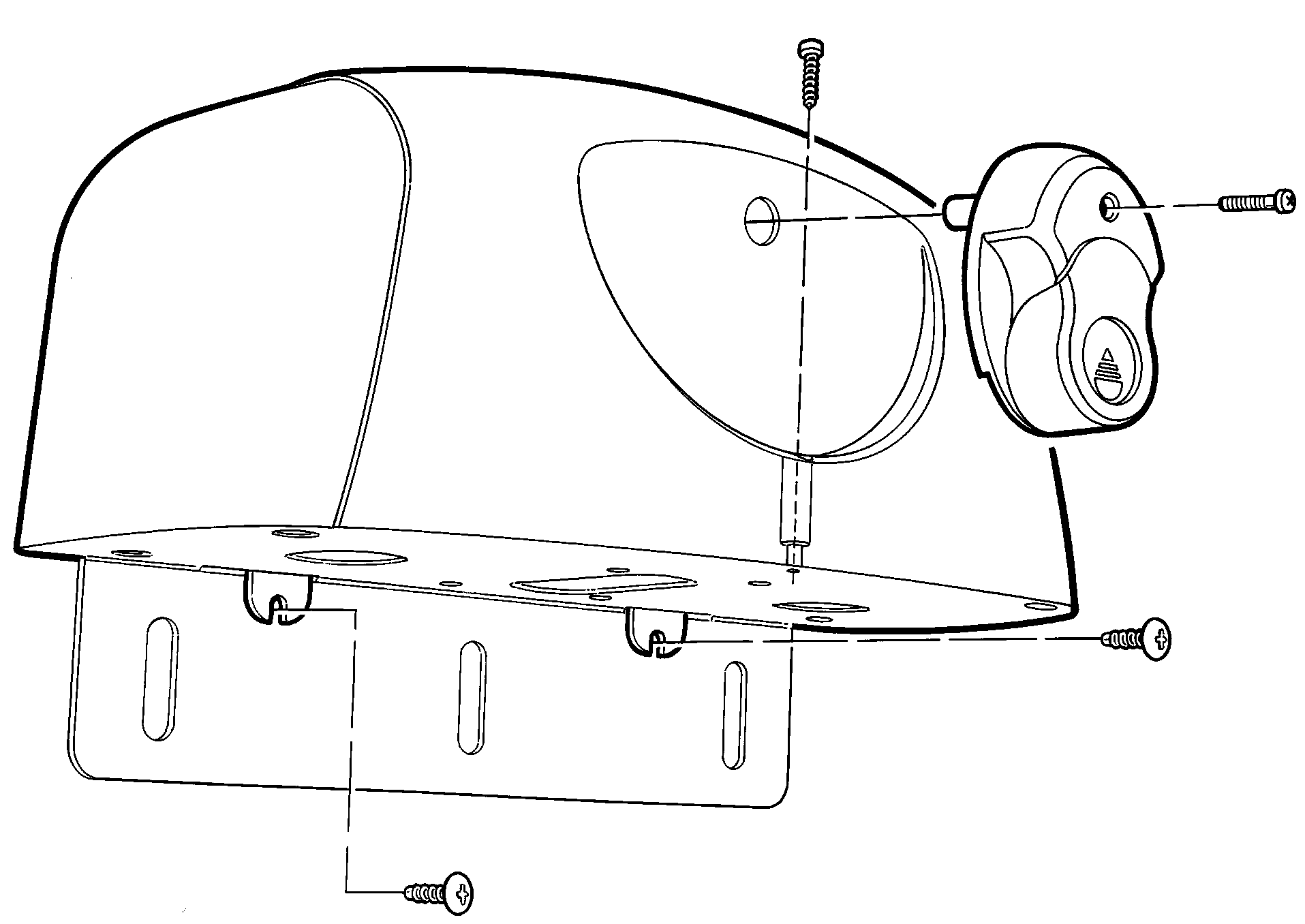

Mechanizmo gaubtas ir apsauga
Baigę reguliuoti, uždėkite gaubtą ir atblokavimo rankeną bei pritvirtinkite juos varžtais. Patikrinkite kabelių įvadus ir ar gaubtas tinkamai uždarytas. Į pavarą ar valdymo bloką neturi patekti vandens; saugokite kabelius nuo svirties ir judančios varčios.

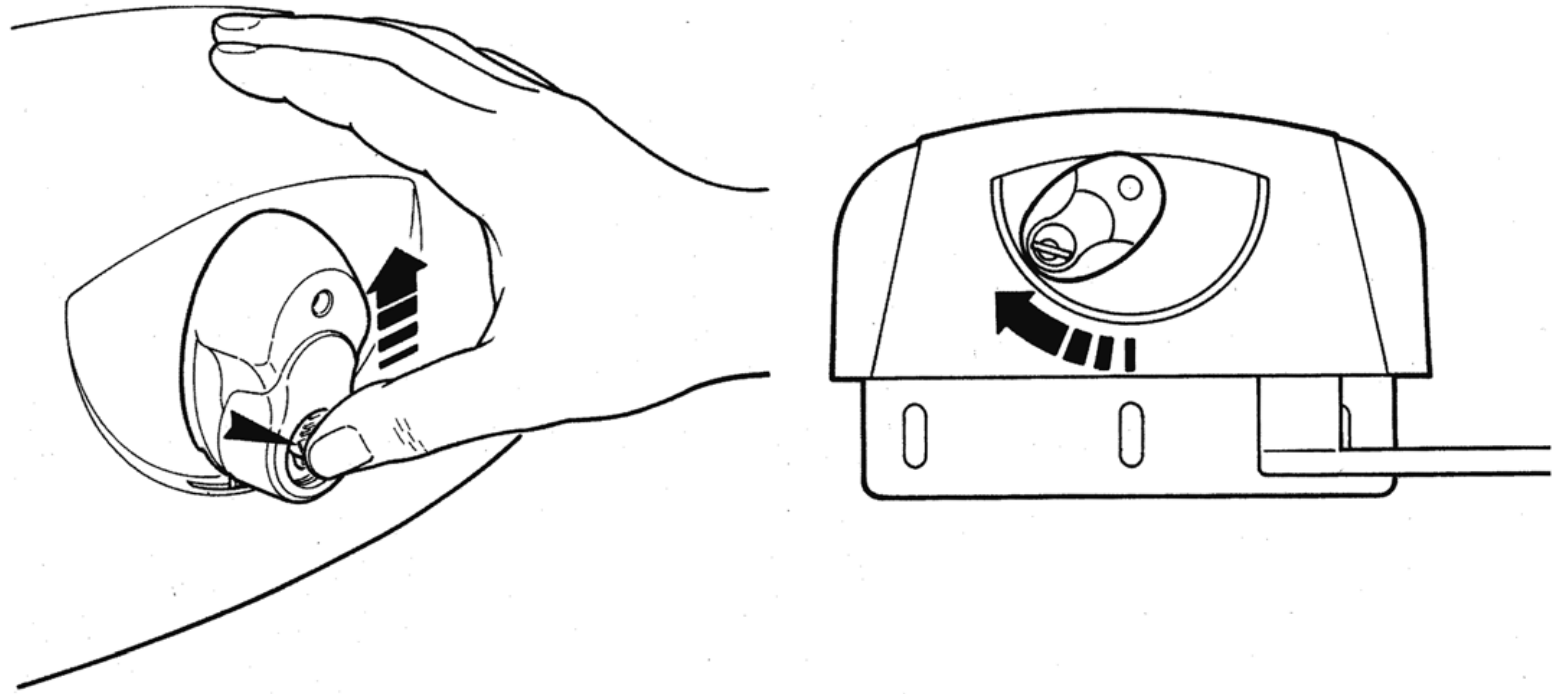

Atblokavimas rankiniu būdu
- Sustabdykite automatiką, atjunkite maitinimą ir apsaugokite varčią nuo savaiminio judėjimo.
- Pastumkite spynos dangtelį aukštyn. Įkiškite raktą ir pasukite jį pagal laikrodžio rodyklę.
- Pasukite atblokavimo rankeną, kaip parodyta paveiksle; tada varčią judinkite rankomis.
- Prieš automatiniu režimu grąžinkite mechanizmą į užrakintą padėtį, rankeną laikydami vertikaliai. Patikrinkite, ar pavara užfiksuota, ištraukite raktą ir uždarykite spynos dangtelį.
Jei į sklypą nėra kito įėjimo, prieiga pasirūpinkite jau montavimo metu: NICE KIO su KA1 trosu leidžia atrakinti rankiniu būdu iš išorės. Sumontuokite mazgą ir išbandykite jį prieš pradėdami naudoti vartus.
Kabeliai ir elektros jungtys
Tinklo maitinimo, variklio laidus ir žemos įtampos signalų kabelius nutieskite ir apsaugokite atsižvelgdami į įtampą bei aplinkos sąlygas. Į valdymo bloką vedamas maitinimo kabelis turi L, N ir PE laidus; apsaugokite jį tinkama apsauga ir visiško atjungimo įtaisu. Kabelius pritvirtinkite kabelių įvadais ir įtempimo mažinimo elementais.
| Grandinė | Kabelis | Paskirtis |
|---|---|---|
| Maitinimas į valdymo bloką | 3 × 1,5 mm² | Iki 30 m; L, N ir PE. Jei maitinimo kabelis ilgesnis, naudokite 3 × 2,5 mm² kabelį; automatiką apsauginiai įžeminkite pagal valdymo bloko instrukciją. |
| Variklis | 3 × 1,5 mm² | Iki 10 m; atskira variklio grandinė. |
| Enkoderis | 2 × 1 mm² | Iki 10 m, poliškumas nesvarbus; jungiamas prie atitinkamo variklio. |
| BlueBUS | 2 × 0,5 mm² | Iki 20 m; jei ilgis nuo 20 iki 40 m, naudokite 2 × 1 mm² kabelį. |
| Švyturėlis | 2 × 0,5 mm² | Iki 20 m, žemos įtampos FLASH. |
| Elektrinė spyna | 2 × 1 mm² | Iki 10 m; išėjimas 12 V AC / maks. 15 VA. |
| Raktinis jungiklis | 4 × 0,5 mm² | Iki 50 m; galima naudoti ir du 2 × 0,5 mm² kabelius. |
| Antena | RG58 | Iki 20 m; rekomenduojama ne daugiau kaip 5 m. |
Montuotojas turi patikrinti skerspjūvį ir trasą pagal kabelių ilgius bei sumontuoto valdymo bloko instrukciją.

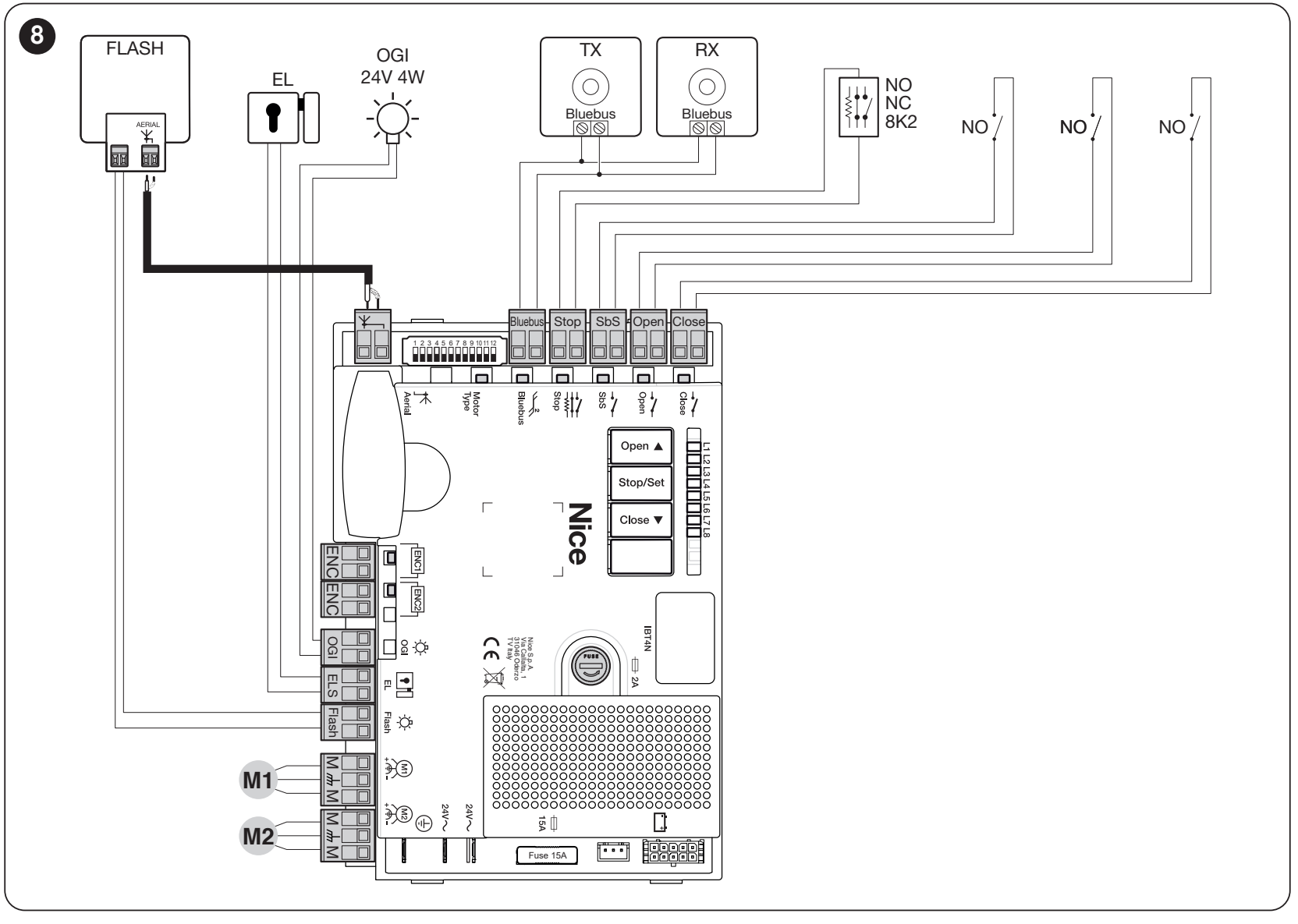

Variklio ir valdymo bloko prijungimas
HY7024 jungiamas prie 24 V DC variklio išėjimo MC824H, o ne prie 230 V tinklo. Toliau pateikta procedūra skirta MC824HR30 su MCA1R30 plokšte. Du enkoderio laidai neturi poliškumo; jie jungiami į atitinkamą ENC jungtį. MC824L naudojami kiti varikliai.
| Vienas vartų sparnas | Variklį į M2, enkoderį į ENC2; M1 ir ENC1 lieka nenaudojami. |
|---|---|
| Du vartų sparnai | M2 pirmasis atidaro, M1 pirmasis uždaro. M1 enkoderis jungiamas į ENC1, M2 enkoderis – į ENC2. |
| Variklio parinkiklis | Prieš mokydami padėčių, nustatykite DIP 1 = ON; DIP 2–12 = OFF HY7024 modeliui. Nenaudokite kito derinio. |
HY7024 modeliui naudokite jo modelio nustatymą; programuotojas šią grupę gali rodyti kaip MB4024. Svarbi teisinga HY7024 skirta jungiklių padėtis.
Priedų gnybtai ir poliškumas

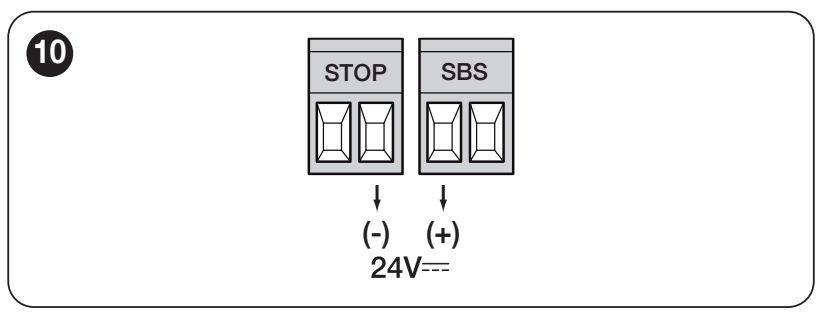

| Pagalbinis maitinimas | Kairysis SbS poros gnybtas = +; dešinysis STOP poros gnybtas = −, kaip parodyta toliau pateiktame detaliame vaizde. 24 V DC −30 % / +50 %, bendrai maks. 200 mA. Įtampa išlieka ir budėjimo režimu. Tai pavaizduoti maitinimo gnybtai, o ne bet kokie signaliniai kontaktai. |
|---|---|
| BlueBUS | Dviem lygiagrečiais laidais perduodamas ir maitinimas, ir duomenys; poliškumas +/− nesvarbus. |
| ENC1 / ENC2 | atitinkamų variklių enkoderiai; poliškumas nesvarbus. |
| FLASH | 12 V DC švyturėlis, maks. 21 W; pavyzdžiui, ELDC. Prieš jungdami patikrinkite konkretaus išėjimo ir švyturėlio +/− žymėjimą. |
| ELS | Elektrinė spyna 12 V AC, maks. 15 VA; AC poliškumas +/− neturi. |
| OGI | Atvirų vartų signalizacija: 24 V DC, maks. 4 W. Veikimo režimas priklauso nuo nustatymo; vadovaukitės sumontuoto išėjimo žymėjimu. |
| SbS / Open / Close | Prie atitinkamų porų jungiami bepotencialiai NO kontaktai: žingsninis valdymas, tik atidaryti arba tik uždaryti. Kontaktai neturi poliškumo, prie jų nejungiama išorinė įtampa. |
| STOP | Išmokytas saugos įėjimas NO, NC arba 8,2 kΩ. Bepotencialiai kontaktai neturi poliškumo; jungimas turi atitikti naudojamus saugos įtaisus. |
Jei plokštė ar gnybtų išdėstymas kitoks, vadovaukitės sumontuoto įrenginio instrukcija. Išsamus MC824HR30 prijungimo aprašas.
Atsarginis maitinimas dingus tinklo įtampai
MC824HR30 palaiko PSS324. Prieš prijungdami atjunkite maitinimo tinklą ir bateriją, naudokite tam skirtą jungtį. Jei paliekate senesnį PS324, jums reikės CABLA11 kabelio ir budėjimo režimas turi būti OFF. Judesių skaičius priklauso nuo įkrovos ir vartų apkrovos. Atsarginis maitinimas nepakeičia tinkamo rankinio atblokavimo. Visas atsarginio maitinimo prijungimo procesas.
Fotoelementai ir saugos įėjimai
Fotoelementus įrenkite atsižvelgdami į vartų varčių judėjimą ir vartų keliamą riziką. Tinkamai sulygiuokite TX/RX. Praėjimo apsauga nepakeičia apsaugos nuo prispaudimo ties vyriu ir svirtimi.
MC824H fotoelementams naudoja BlueBUS. EPMB, EPLB, EPSB, EPMORB ir F210B prijunkite lygiagrečiai dviem laidais, nepaisydami poliškumo. To paties komplekto TX/RX turi turėti tą patį adresą, o kiekvieno komplekto adresas turi skirtis nuo kitų. Pakeitę įrenginius, pakartokite įrenginių atpažinimą.
PHOTO/PHOTO II saugo uždarymo metu; PHOTO 1/PHOTO 1 II suveikia atidarant ir uždarant. PHOTO 2/PHOTO 2 II saugo atidarymo metu. PHOTO 3 naudoti negalima. Tikslios trumpiklių padėtys ir reakcijos nurodytos adresavimo lentelėje.
Patikrinkite kiekvieną komplektą atidarant ir uždarant, taip pat STOP ir, jei yra, jautrųjį kraštą. Neišjunkite saugos įtaiso užtrumpindami jo kontaktus, kad vartai pradėtų judėti.
Pirmasis paleidimas ir padėčių įsiminimas
Šiuos veiksmus montuotojas atlieka patikrinęs mechaninę ir elektros dalis. Užfiksuokite variklį automatiniu režimu, patikrinkite ribotuvus, laisvą judėjimo kelią ir M1/M2. Pirmą kartą judant vartams būkite pasirengę juos sustabdyti.
MCA1R30 plokštėje HY7024 nustatykite DIP 1 į ON, kitus – į OFF, ir prijunkite enkoderį.
Įjungus maitinimą, BlueBUS turi mirksėti maždaug kartą per sekundę, prijungtų BlueBUS fotoelementų TX/RX šviesos diodai turi mirksėti, o FLASH švyturėlis turi būti išjungtas. Jei kuri nors patikra nepavyksta, prieš tęsdami atjunkite maitinimą ir, jei naudojamas, atsarginį maitinimo šaltinį, tada patikrinkite jungtis.

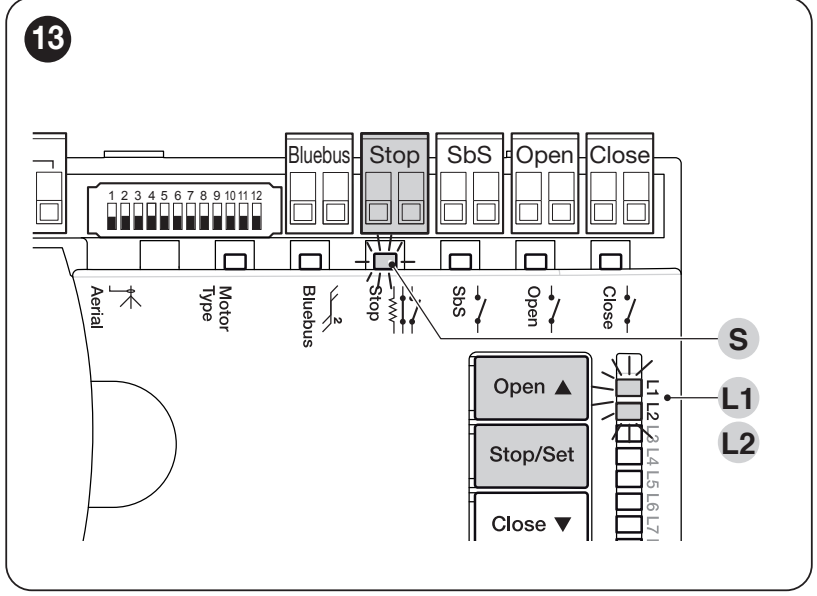

1. Įrenginių atpažinimas
- Vienu metu laikykite nuspaudę Open ▲ + Stop/Set.
- Atleiskite abu mygtukus, kai L1/L2 pradės greitai mirksėti, maždaug po 3 sekundžių.
- Palaukite, kol procesas bus baigtas. Sėkmingai užbaigus: STOP šviečia, L1/L2 užgęsta. L3/L4 gali mirksėti, rodydami, kad reikia įsiminti padėtis.
Pakartokite pridėję arba pašalinę BlueBUS/STOP įrenginį. Įrenginių atpažinimą atlikite net ir neprijungę jokių priedų.
2. Automatinis padėčių įsiminimas
- Vienu metu laikykite nuspaudę Stop/Set + Close ▼.
- Atleiskite mygtukus, kai L3/L4 pradės greitai mirksėti, maždaug po 5 sekundžių.
- Stebėkite: M1 lėtai užsidaro iki ribotuvo, M2 lėtai užsidaro iki ribotuvo, abu varikliai lėtai atsidaro iki ribotuvų, tada abu varikliai greitai užsidaro. Naudojant vieną variklį, juda tik M2.
- Sėkmingą užbaigimą patvirtina užgesę L3/L4.
Jei per pirmuosius uždarymo judesius kuris nors variklis ne užsidaro, o atsidaro, sustabdykite įsiminimą mygtuku Open ▲ arba Close ▼. Atjunkite maitinimą ir, jei naudojamas, atsarginį maitinimo šaltinį; pakeiskite atitinkamo variklio sukimosi kryptį, pagal MC824H schemą sukeisdami vietomis du kraštinius variklio laidus; enkoderio laidų nekeiskite. Pakeiskite atitinkamo variklio sukimosi kryptį: pagal MC824H schemą sukeiskite vietomis du kraštinius variklio laidus; enkoderio laidų nekeiskite. Jei varikliai prijungti netinkama seka, sukeiskite M1/M2 ir jų ENC1/ENC2 jungtis. Pradėkite įsiminimą iš naujo. Suveikus fotoelementui arba STOP, procesas nutraukiamas ir mirksi L1; pašalinkite priežastį ir pakartokite įsiminimą.
3. Patikra ir perdavimas
Patikrinkite, ar vartai visiškai atsidaro ir užsidaro, ar veikia ribotuvai bei sulėtinimas, ar varčios persidengia ir ar pavara atblokuojama. Patikrinkite kiekvieną saugos įtaisą, sustabdymą ir krypties pakeitimą susidūrus su kliūtimi. Montuotojas turi išmatuoti jėgas ir įvertinti visą įrenginį. Nenustatykite didelės jėgos vietoj stringančių vartų gedimo pašalinimo. Naudotojui reikia pateikti instrukciją ir paaiškinti, kaip saugiai atblokuoti pavarą.
Rankinis ir mišrusis įsiminimas: išsamus valdymo bloko nustatymo procesas. Prieš mišrųjį įsiminimą reikia atlikti automatinį įsiminimą.
Nustatymai ir nuotolinio valdymo pultai
Automatinį uždarymą, pauzę, veiksmų seką, sulėtinimą ir jėgą nustatykite pagal vartų ypatybes. Pakeitę jėgos arba saugos funkcijų nustatymus, pakartokite patikras. Visas nustatymų ribas, šviesos diodų būsenas ir gamyklines vertes rasite valdymo bloko programavimo lentelėse.
Imtuvas, nuotolinio valdymo pultas ir antena
Atskiras variklis neturi integruoto radijo imtuvo. Į valdymo bloką įmontuojamas SM imtuvas. NICE OXIBD palaiko ir dvikryptį ryšį ON3EBD; OXILR naudokite su ON3ELR. Naudodami senesnį OXI rinkitės siųstuvus pagal išsaugotą kodavimą. Vienodas dažnis savaime negarantuoja suderinamumo.
Koaksialinį kabelį prijunkite pagal imtuvą: OXIBD – tiesiai prie imtuvo, OXI – pagal valdymo bloko schemą. Nuotolinio valdymo pultų susiejimas ir ištrynimas. Radijo atminties ištrynimas nėra nei plokštės atstata, nei padėčių įsiminimas.
Ką patikrinti sutrikus veikimui
| Požymis | Ką patikrinti |
|---|---|
| Vartai nejuda | Maitinimą, atblokavimo mechanizmo užfiksavimą ir STOP. Maitinimo ar saugiklių gedimus, atjungus maitinimą, turi šalinti technikas. |
| Variklis veikia, varčia nejuda | Patikrinkite pavaros užfiksavimą ir svirties tvirtinimą; grąžinkite atblokavimo mechanizmą į užrakintą padėtį. |
| Vartai sustoja arba grįžta atgal | Pirmiausia patikrinkite, ar vartus galima judinti rankiniu būdu, ir ar svirties judėjimo zonoje nėra kliūčių; tada patikrinkite fotoelementus, STOP ir ribotuvus. Nedidinkite jėgos, kol nenustatyta priežastis. |
| Įsiminimas neužbaigiamas | Variklių prijungimo seka ir sukimosi kryptis, ribotuvai bei saugos įtaisai. Na HY7024 taip pat DIP 1 ir enkoderiai. |
| Pultelis neveikia, mygtukas – taip | Baterija, kodavimas, siųstuvo įrašymas į imtuvą ir antena. |
| Gedimas pakeitus fotoelementus | Adresai ir kabeliai, tada pakartokite įrenginių atpažinimą. |
Švyturėlio ir LED mirksėjimų skaičius: diagnostika ir remontas. Prieš atkurdami nustatymus, juos užsirašykite. Valdymo plokštės atstatymas, imtuvo išvalymas ir naujas mokymas yra skirtingi veiksmai; vadovaukitės sumontuoto įrenginio instrukcija.
Patikra ir priežiūra
Bent kas šešis mėnesius pasirūpinkite visos sistemos patikra; intensyviai naudojant arba sudėtingomis aplinkos sąlygomis – dažniau, pagal techninės priežiūros planą. Patikrinkite vyrius, tvirtinimo elementus, svirties laisvumą, atramas, avarinį atblokavimą, kabelių įvores ir laidus. Patikrinkite fotoelementus ir STOP funkciją, o patikros rezultatus užregistruokite.
Vartams judant, laikykitės atokiau nuo varčios ir lankstinės svirties judėjimo trajektorijos. Neleiskite vaikams žaisti prie vartų, o nuotolinio valdymo pultelius laikykite jiems nepasiekiamoje vietoje. Vartų judėjimo zoną laikykite laisvą. Fotoelementų paviršius ir langelius valykite neagresyviomis priemonėmis. Neplaukite variklio aukšto slėgio vandens srove. Mechanizmo, elektros grandinių ir saugos nustatymų darbus patikėkite technikui. Pažeidus svirtį, girdint neįprastą triukšmą arba vartams judant savaime, išjunkite automatiką ir pasirūpinkite remontu.
NICE HYPPO HY7024 techniniai duomenys
| Tipas | Elektromechaninė negrįžtamoji lankstinė pavara vienai varčiai. |
|---|---|
| Variklis | 24 V DC |
| Srovė | 5 A |
| Galia | 120 W |
| Sukimo momentas | 250 Nm |
| Sukimosi greitis | 2 aps./min |
| Darbo ciklas | 80 % |
| Padėties nustatymas | Magnetinis enkoderis |
| Apsaugos klasė | IP43 |
| Darbinė temperatūra | −20 iki +50 °C |

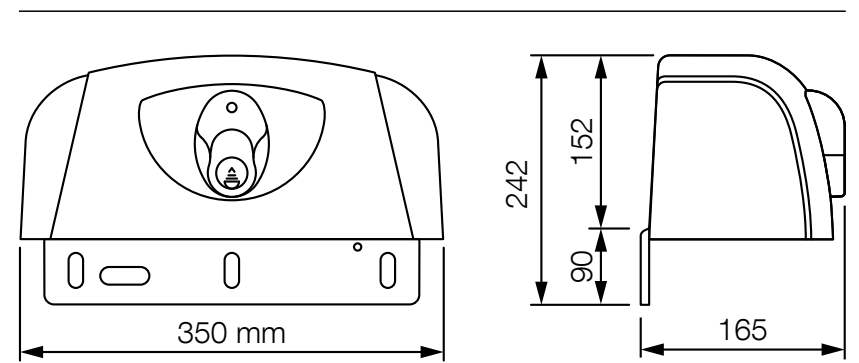

| Matmenys | 350 × 165 × 242 mm (plotis × gylis × bendras aukštis) |
| Svoris | 13 kg |
| Varčios ribinės reikšmės | Iki 3 m; konkretų svorį žr. ribinių reikšmių diagramoje. |
Bendras 242 mm aukštis apima po pavaros korpusu esančią plokštę; brėžinyje nurodytas dangčio aukštis – 152 mm.
