NICE M5BAR užtvaras – be strėlės
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
Yra sandėlyje
1 050,76 € su PVM
| Svoris |
|---|
| 80 kg |
Produkto aprašymas NICE M5BAR užtvaras – be strėlės
NICE M5BAR yra elektromechaninis užtvaras, skirtas kontroliuojamam motorinių transporto priemonių įvažiavimui, tiekiamas be strėlės. Jame yra 24 V DC ir integruotas valdymo blokas BCU1 R10 (XBA3 R10). Įprastas komplektas maitinamas iš 230 V AC; variklio įtampa – 24 V.
Ji skirta strėlei, žymimai 4 arba 5 m. Plieninis korpusas, balansavimo spyruoklė ir elipsinio skerspjūvio aliumininė strėlė leidžia intensyviai naudoti, laikantis eksploatavimo ribų. Strėlę, imtuvą ir saugos priedus pasirinkite pagal konkrečią komplektaciją.
Jei užtvaras jau sumontuotas, pirmiausia patikrinkite valdymo plokštės žymėjimą. Toliau pateikti nustatymai skirti BCU1 R10 su ekranu ir sukamuoju parinkikliu; senesnė XBA3 veikia kitaip, todėl jos negalima pakeisti vien pagal panašų pavadinimą.
Kada rinktis NICE M5BAR
| Ką patikrinti | Parametras ir reikšmė |
|---|---|
| Strėlė | XBA14 – 4 150 mm / XBA5 – 5 150 mm |
| Laisvas pravažiavimo plotis | 3,17–4,82 m |
| Reguliuojama manevro trukmė | 3–6 s |
| Maks. ciklų skaičius esant vardiniam sukimo momentui | 350 ciklų/h |
| Rankinis atblokavimas | Raktu nutrūkus elektros tiekimui arba atliekant techninę priežiūrą |
| Du vienas priešais kitą įrengti užtvarai | Master–Slave sinchronizavimas |
Strėlės ilgis nėra laisvo pravažiavimo plotis. Rinkdamiesi įvertinkite korpuso ir laikiklio užimamą vietą; galutinį laisvą pravažiavimo plotį patikrinkite vietoje. Judėjimo trukmė priklauso nuo nustatymų, strėlės ir jos įrangos. Maksimalus ciklų skaičius negarantuoja, kad bet kokios apkrovos sąlygomis užtvaras gali veikti be pertraukos.
Užtvaras skirtas transporto priemonėms. Strėlės judėjimas neturi kelti pavojaus pėstiesiems; pėsčiųjų praėjimą įrenkite atskirai, o saugos įtaisus pasirinkite atsižvelgdami į konkretaus įvažiavimo riziką. Prieš montuodami taip pat patikrinkite, ar atidarytoje padėtyje virš strėlės yra pakankamai vietos.
Strėlės įranga ir jos apribojimai
| Priedas | Sąlyga |
|---|---|
| Guminė juosta ir signalinės lempos | Leidžiama, jei naudojama tinkama strėlė, teisingai prijungta ir subalansuota. |
| Apatinė užtvaro užsklanda WA13 | Su 4 m strėle leidžiamas ne daugiau kaip 1 vienetas pagal spyruoklės lentelę. Su 5 m strėle WA13 nenaudokite, nebent gamintojas individualiai patvirtino konfigūraciją. |
| Mobilioji atrama WA12 | Leidžiama naudoti su 4 m ir 5 m strėle; pakeičia reikiamą spyruoklės tvirtinimo vietą. |
| Lankstinis lankstas XBA11 | Naudokite tik su tinkama XBA15 strėle ir tinkama lanksto geometrija; tai nėra universalus lankstas, skirtas bet kokiai strėlei. |
Pridėję signalines lempas, guminę juostą, atramą ar apatinę užsklandą, iš naujo parinkite spyruoklės tvirtinimo vietą ir subalansuokite. Padidinus variklio jėgą, tinkamas mechaninis sureguliavimas nepakeičiamas.
Užtvarų komplektai su strėle ir priedais
Jei norite komplektacijos su strėle, rinkitės iš esamų komplektų. Nurodytas ilgis reiškia strėlės ilgį, o ne laisvą pravažiavimo plotį. Skirtingų serijų komplektai turi skirtingus valdymo blokus ir ribas; tikslią komplektaciją rasite atidarę komplekto kortelę.
| NICE M5BAR užtvarų komplektai | |
|---|---|

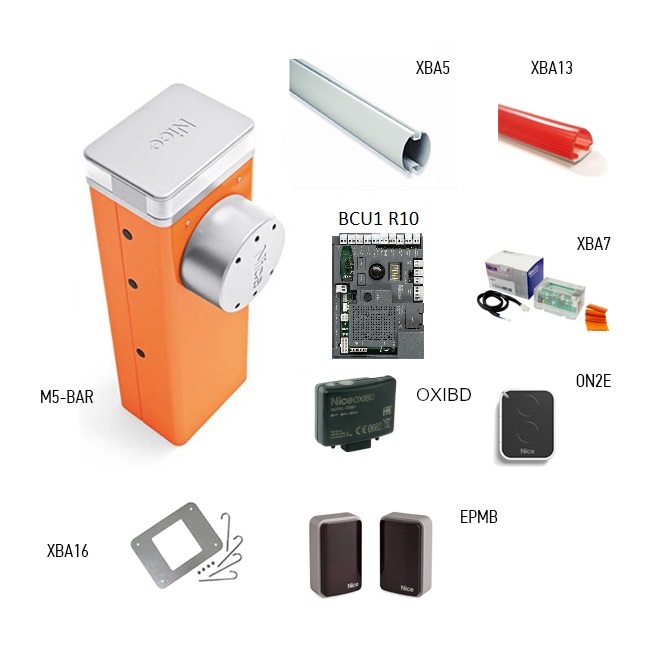

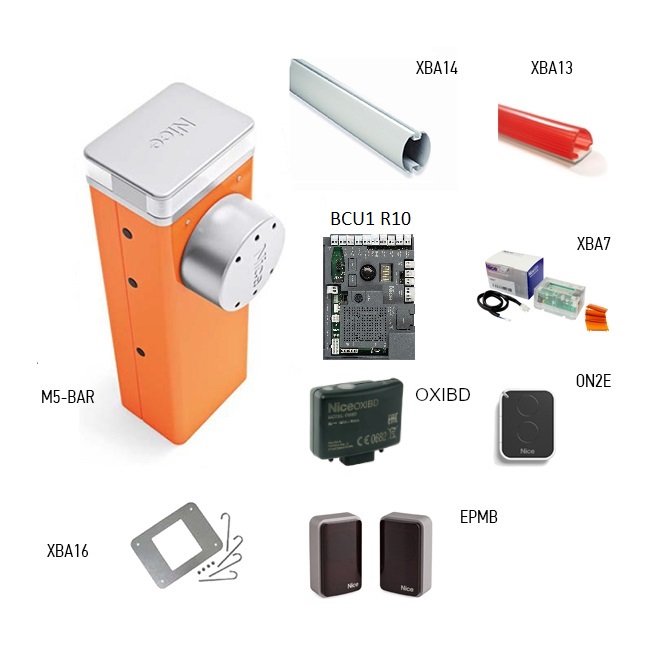

M5BAR – 4 m strėlė | M5BAR – 5 m strėlė |
Su M5BAR užtvaru suderinami priedai
Įrangą rinkitės pagal strėlę ir naudojimo būdą. Montuojant kelis priedus, būtina atsižvelgti ir į bendrus jų mechaninius bei elektrinius apribojimus.
| Kas | Kodėl | Tipas |
|---|---|---|
Strėlė  | Korpusas tiekiamas be strėlės; pasirinkite ilgį pagal Pravažiavimo plotis. | XBA14 / XBA5 |
Stacionari atrama  | Reguliuojama uždarytos strėlės galo atrama; nepainioti su mobilia atrama. | WA11 |
Mobilioji atrama  | Ant strėlės tvirtinama atlenkiama atrama; įvertinkite jos svorį spyruoklių lentelėje. | WA12 |
Apsauginis turėklas po strėle  | Ilgis – 2 m, aukštis – 60 cm; 4 m strėlei galima naudoti ne daugiau kaip 1 vnt. Standartinis derinys su 5 m strėle nepatvirtintas. | WA13 |
Šviesą atspindintys lipdukai  | 24 raudoni lipdukai geresniam strėlės matomumui užtikrinti. | WA10 |
Strėlės apšvietimas  | XBA4: iki 4 m; XBA6: iki 6 m. Jungiama prie LIGHT pagal sumontuotą tipą. | XBA4 / XBA6 |
Apsauginė guma  | 9 atkarpos po 1 m; mechaninė strėlės briaunos apsauga, nepakeičia apsauginės juostos. | XBA13 |
Atsarginis maitinimas  | Įkraunama 24 V baterija. Prijungiama sureguliavus užtvarą; manevrų skaičius priklauso nuo įkrovos ir įrangos. | PS224 – prijungimas |
Švyturėlis korpuse  | Signalizuoja apie judėjimą ir diagnostiką; turi atskirą INTERNAL LIGHT jungtį. | XBA7 |
Šviesoforas korpuse  | Eismo reguliavimas pagal užprogramuotą INTERNAL LIGHT režimą. | XBA8 |
Atlenkiamas laikiklis  | Leidžia rankiniu būdu atlenkti strėlę į šoną. Strėlė atlenkiama rankiniu būdu; nepainiokite su XBA11 lankstiniu sujungimu. | XBA10 |
Lankstinis sujungimas  | Žemoms luboms naudokite tinkamą XBA15 strėlę; taikymo diapazonas – 1 950–2 400 mm, priklausomai nuo priedų geometrijos. | XBA11 |
Fotoelementai | Dviejų laidų BlueBUS; pakeitę prijungimą, pakartokite 1 rinkinys. | EPMB |
Nuotolinio valdymo pultas | Įkišamas SM imtuvas ir palaikomą kodavimą turintis pultas. Užsakydami patikrinkite rinkinio komplektaciją. | OXIBD + ON2E |
Valdymo plokštė | Dabartinės kartos atsarginė plokštė; tai ne papildomas išorinis valdymo blokas, reikalingas atskirai užtvarai. | BCU1 R10 |
Techninė priežiūra ir nustatymas | BUS T4 diagnostikai ir techninės priežiūros skaitikliui. | OVIEW + IBT4N |
Saulės energijos maitinimas | Alternatyvus maitinimo šaltinis vietoj elektros tinklo; naudodami šią jungimo schemą, nejunkite 230 V maitinimo vienu metu. | Solemyo SYKCE30 |
Korpuso ir strėlės montavimas
Montavimo, prijungimo prie elektros tinklo ir paleidimo darbus turi atlikti kvalifikuotas technikas. Prieš pradėdami darbus, atjunkite elektros tinklą ir atsarginę bateriją. Patikrinkite, ar pagrindas tvirtas, įrengtas drenažas, yra vietos visai strėlei ir saugus priėjimas prie atblokavimo mechanizmo.
Pamatinė plokštė ir tvirtinimas
Jei esamas pamatas tinkamas, pažymėkite keturias skyles pagal korpusą ir pasirinkite pagrindui tinkamus inkarus. Įrengdami naują pamatą, paruoškite apsauginius vamzdžius, keturis komplekte esančius inkarinius varžtus ir horizontaliai, lygiagrečiai strėlei sumontuotą pamatinę plokštę.
| Pagrindo patikra | Reikalavimas |
|---|---|
| Betoninis pamatas | Armuotas betonas, mažiausias storis – 0,15 m, tūris – didesnis nei 0,2 m³. Pamatų matmenis technikas nustato pagal vietos sąlygas. |
| Inkarai betonui | 4 inkarai su 12 MA (M12) varžtais; kiekvieno atsparumas tempimui turi būti ne mažesnis kaip maždaug 3,9 kN. |
| Kita laikanti medžiaga | Patikrinkite pagrindo ir keturių tvirtinimo taškų tvirtumą, kad jie atlaikytų ne mažesnę kaip maždaug 9,8 kN apkrovą. |
| Montavimas | Plokštė horizontaliai, paviršiaus lygyje; korpusą tvirtinkite tik betonui visiškai sukietėjus. |
Strėlės tvirtinimas ir surinkimas
- Į išėjimo veleną įstatykite du nurodytus kaiščius. Laikiklį montuokite padėtyje, skirtoje vertikaliai strėlei, pritvirtinkite varžtais ir spyruoklinėmis poveržlėmis.
- Ant laikiklio uždėkite dangtelį su šešiais varžtais; kol kas jų nepriveržkite.
- Į tinkamo aliumininio strėlės elemento galą įstatykite pridedamą jungiamąją įvorę ir pritvirtinkite ją varžtu.
- Į griovelius įdėkite apsauginę gumą su atitinkamomis jungtimis, uždėkite galinį dangtelį ir gumos dangtelius.
- Iki galo įstumkite visą strėlę į laikiklį ir tvirtai priveržkite visus šešis varžtus.
- Sumontuokite pasirinktą įrangą ir tik tada galutinai sureguliuokite spyruoklę, subalansuokite ir atlikite mokymą.
Kairinis arba dešininis užtvaro montavimas
Spyruoklės tvirtinimo pusė turi atitikti krypties jungiklio padėtį plokštėje. RH/DX skirta spyruoklei dešinėje balansavimo svirties pusėje, LH/SX spyruoklei kairėje pusėje. Mechaninę konfigūraciją keisti turi technikas, saugiai atlaisvinęs spyruoklę; vien perjungti jungiklį, nekeičiant mechaninės konfigūracijos, nepakanka.

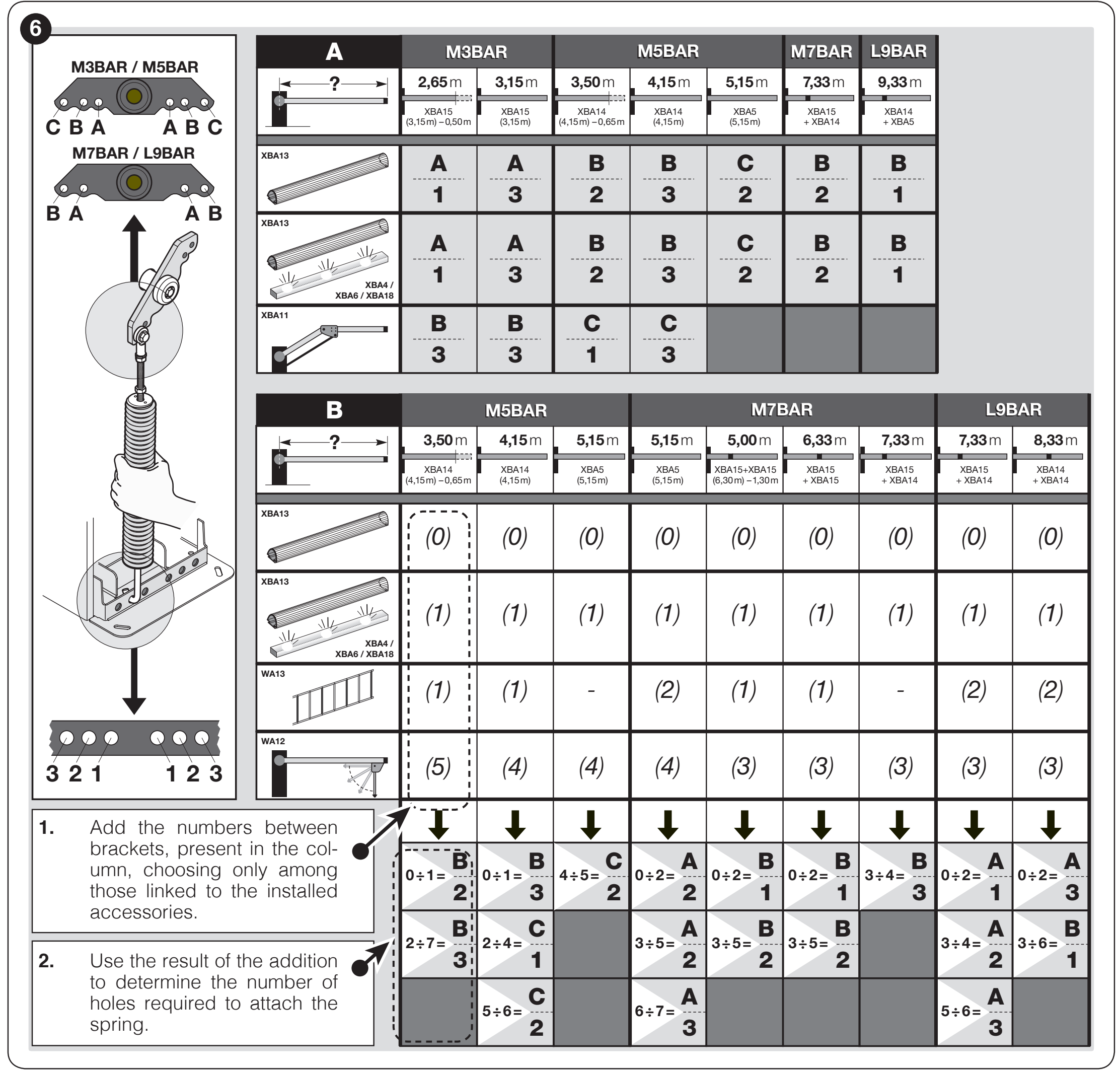

Spyruoklės tvirtinimas ir strėlės balansavimas
Spyruoklė reguliuojama atsižvelgiant į tikrąjį įrengtos strėlės ilgį ir svorį. Pagrindinei komplektacijai A dalyje pasirinkite tikslų modelio ir ilgio stulpelį. Viršutinė anga pažymėta raide A/B/C, o apatinė – skaičiumi 1/2/3. Padėties negalima nustatyti vien pagal komplekto pavadinimą.
Jei yra keli priedai, B dalyje naudokite atitinkamą M5BAR stulpelį: sudėkite sumontuotos įrangos indeksus ir pagal sumą pasirinkite spyruoklės tvirtinimo vietą. Brūkšnys reiškia, kad derinys neleidžiamas. Todėl prie 5,15 m XBA5 nepridėkite WA13, nebent sprendimas būtų individualiai patvirtintas.
| M5BAR su apsaugine guma | Spyruoklės tvirtinimo vieta |
|---|---|
| XBA14, sutrumpintas iki 3,50 m | B / 2 |
| XBA14, 4,15 m ilgio | B / 3 |
| XBA5, 5,15 m ilgio | C / 2 |
Lentelę naudokite tik tada, kai sutampa pavaizduotas laikiklis, spyruoklė ir angų išdėstymas. Jei mechaninė konstrukcija kitokia, vadovaukitės konkretaus užtvaro komplekte pateikta instrukcija.
Pavyzdžiai tinka nurodytai konfigūracijai. Jei yra papildomų priedų, vadovaukitės lentele, o ne pagrindiniu pavyzdžiu. Prieš perkeliant arba keičiant spyruoklę, technikas turi saugiai atlaisvinti jos įtempimą ir užfiksuoti strėlę.
Balansavimo patikra ties 45°, 20° ir 70°
- Atjunkite elektros tinklą ir atsarginį akumuliatorių, tada raktu atblokuokite pavarą. Saugiai prilaikykite strėlę ir nustatykite ją maždaug į 45°.
- Jei strėlė kyla, sumažinkite spyruoklės įtempimą, sukdami ją pagal laikrodžio rodyklę. Jei leidžiasi, padidinkite įtempimą sukdami ją prieš laikrodžio rodyklę.
- Pakartokite patikrą maždaug ties 20° ir 70°. Strėlė neturi pastebimai judėti savaime.
- Patikrinkite, ar spyruoklė išdėstyta tolygiai, ir užfiksuokite ją nuo pasisukimo veržle B kaip parodyta paveikslėlyje. Patikrinkite, ar ji tvirtai užfiksuota, ir užblokuokite pavarą.
Atblokavus variklį, rankiniu būdu judinant M5BAR strėlę bet kurioje padėtyje, ją atidarant ar uždarant, reikalinga jėga neturi viršyti maždaug 35 N. Tai didžiausia leistina disbalanso riba. Jėga matuojama statmenai strėlei, 1 m atstumu nuo sukimosi ašies; šis nustatymas neskirtas variklio smūgio jėgai reguliuoti.
Mechaniniai ribotuvai
Atblokavę mechanizmą, rankomis pervažiuokite visą eigą. Ribotuvų varžtais nustatykite horizontalią uždarytą ir vertikalią atidarytą padėtį, tada priveržkite fiksavimo veržles. Tada atlikite padėčių mokymą „Set 2“. Elektroninis mokymas nepakeičia tinkamai nustatytų mechaninių ribotuvų.
Laidų prijungimas ir maitinimo atskyrimas
230 V tinklo laidą prijunkite prie tinklo gnybtų L/N, o apsauginį laidą – pagal originalią montavimo schemą. Pritvirtinkite kabelį įvore ir įtempimo mažinimo laikikliu. Į komandų įėjimus ir „BlueBUS“ nepaduokite 230 V įtampos. Nesupainiokite variklio ir priedų grandinių.
| Laidas | Skerspjūvis ir ilgis |
|---|---|
| 230 V tinklas | 3 × 1,5 mm² iki 30 m; ilgesnei atkarpai – 3 × 2,5 mm² ir atitinkamas įžeminimas. |
| BlueBUS | 2 × 0,5 mm² iki 20 m; iki 40 m naudokite 2 × 1 mm². |
| Raktinis jungiklis | 2 kabeliai po 2 × 0,25 mm², iki 30 m; galima pakeisti vienu 4 × 0,5 mm² kabeliu. |
| OPEN / CLOSE | 2 × 0,25 mm² iki 30 m kiekvienam įėjimui. |
| Švyturėlis / indikatorius | 2 × 0,5 mm² iki 30 m; įrenginio įtampa turi atitikti išėjimo nustatymą. |
| Master–Slave | 2 × 1 mm² iki 20 m. |
| Antena | RG58 koaksialinis kabelis, ne ilgesnis kaip 15 m; rekomenduojamas ilgis – mažiau nei 5 m. |
BCU1 R10 valdymo blokas: schema ir gnybtai
Prieš prijungdami atjunkite elektros tinklą ir akumuliatorių. Gnybtų blokai yra nuimami; laidus junkite pagal žymėjimą ant pačios plokštės. Toliau pateikta schema skirta valdikliui su ekranu ir sukamuoju parinkikliu.
| Gnybtas / jungtis | Kas jungiama |
|---|---|
| FLASH | Švyturėlis, įprastai 12 V DC, maks. 21 W. OU2 keičia funkciją ir įtampą; prieš prijungdami patikrinkite esamą nustatymą. |
| LIGHT | Strėlės šviestuvai, standartinė grandinė 24 V DC, maks. 10 W; OU1 funkcija. |
| OGI | Užtvaro indikatorius 24 V DC, maks. 10 W; jo veikimą nustato OU3. |
| 24 V DC (+ / −) | Atskiras suderinamų priedų maitinimas: tiksli gnybtų poliškumo tvarka, tolerancija −30 % / +10 %, iš viso ne daugiau kaip 500 mA. |
| BlueBUS | Dviejų laidų suderinamų priedų maitinimas ir ryšys, nepriklausantys nuo poliškumo. |
| STOP | NO arba NC kontaktas arba 8,2 kΩ varža, poliškumas +/− nesvarbus; tipas atpažįstamas mokymo metu. Vėlesnis būsenos pasikeitimas sustabdo manevrą. |
| SbS / OPEN / CLOSE | Be potencialo esantys NO perjungimo kontaktai, nepriklausantys nuo poliškumo, skirti žingsniniam valdymui, atidarymui arba uždarymui. In1–In3 priskyrimą galima pakeisti. |
| HP SbS | Be potencialo esantis NO įėjimas, nepriklausantis nuo poliškumo, su aukštu prioritetu; pagal numatytuosius nustatymus In4 = 6. |
| LOOP1 / LOOP2 | Išorinio detektoriaus NO išėjimo bepotencialis kontaktas, nepriklausantis nuo poliškumo. Detektorius maitinamas atskirai, o jo maitinimas turi atitikti parametrus; pati indukcinė kilpa prie šių įėjimų nejungiama. |
| MASTER–SLAVE | Dviejų viena prieš kitą esančių užtvarų ryšys; išlaikykite jungtis 1–1 ir 2–2. |
| SAFETY | Pagal naudojamą įrangą – NC saugos kontaktas nuo atverčiamosios sijos. |
| INTERNAL LIGHT | Atskira jungtis XBA7 arba XBA8, funkcija OU4. |
| ANTENNA / SM | Antena: centrinis laidininkas ir ekranas jungiami pagal schemą, tai nėra +/− maitinimas. SM yra specialus suderinamo imtuvo lizdas; prie jo nejungiamas išorinis 24 V maitinimas. |
24 V DC priedų maitinimas: pliusas ir minusas
Suderinamam išoriniam imtuvui arba raktinio jungiklio apšvietimui maitinti naudokite atskirą dviejų polių 24 V gnybtų bloką prie HP SbS ir LOOP1. Tiekia 24 V DC, tolerancija −30 % / +10 %, iš viso ne daugiau kaip 500 mA visiems įrenginiams, maitinamiems iš šio išėjimo. Patikrinkite jų įtampą, poliškumą ir bendrą srovės suvartojimą.
Žiūrint taip, kaip parodyta paveikslėlyje žemiau, minusas (−) yra kairėje, o pliusas (+) – dešinėje. Ši tvarka taikoma pavaizduotam 24 V gnybtų blokui; automatiškai netaikykite jos kitai jungčiai.
| BCU1 R10 gnybtas | Priedų prijungimas |
|---|---|
| 24 V: minusas (−) | Kairysis polius paveikslėlyje → maitinimo gnybtas − / 0 V / GND įrenginio, pagal jo maitinimo įėjimo žymėjimą. |
| 24 V: pliusas (+) | Dešinysis polius paveikslėlyje → maitinimo gnybtas + / +24 V įrenginio, skirto šiam įtampos diapazonui. |
| Valdymo kontaktas | Jei įrenginys valdo užtvarą relės išėjimu, prijunkite jo COM ir NO prie dviejų pasirinkto įėjimo polių SbS, OPEN arba CLOSE. Tai bepotencialis kontaktas, nepriklausantis nuo poliškumo ir izoliuotas nuo +/− maitinimo. Į įėjimą netiekite maitinimo įtampos. |
BlueBUS poliškumas +/− nesvarbus: abu TX ir RX fotodaviklio BlueBUS polius junkite lygiagrečiai prie dviejų plokštės BlueBUS polių. EPMB fotodavikliai nejungiami prie atskiro pagalbinio 24 V išėjimo. STOP, LOOP1/LOOP2 ir valdymo įėjimų gnybtus naudokite pagal jų kontaktų tipą; jie nėra priedų maitinimo išėjimai.
Bandymo metu taip pat patikrinkite prijungtų įrenginių veikimą pasirinktu Stand-by režimu. Šiuo režimu plokštė išjungia kai kurias grandines; visoje sistemoje būtina išbandyti, ar veikia reikiamos valdymo ir saugos funkcijos.
BlueBUS fotodavikliai ir STOP įėjimas
EPMB fotodavikliai jungiami lygiagrečiai prie dviejų BlueBUS laidų. Vienos poros TX ir RX turi turėti tą patį adresą; kitai porai reikia kito adreso. Saugiai apsaugai pravažiavimo zonoje naudokite adresus FOTO, FOTO II, FOTO 1 arba FOTO 1 II, atsižvelgdami į vietą ir funkciją. FA1/FA2 yra atidarymo valdymo adresai ir nepakeičia fotodaviklių saugos funkcijos.
Pridėję arba pašalinę fotodaviklių ar pakeitę STOP, atlikite Set 1 ir iš naujo išbandykite saugos funkcijas. Neišjunkite STOP apeidami gedimą; jungiant kelis saugos įtaisus būtina atsižvelgti į jų tipą ir stebėjimo funkciją.
Šviesos, švyturėlis ir šviesoforas
XBA4 / XBA6 montuojami sijos griovelyje pagal atskirą instrukciją. XBA7 ir XBA8 jungiami prie INTERNAL LIGHT jungties. Prieš kiekvieną OU1–OU4 pakeitimą patikrinkite išėjimo įtampą ir didžiausią galią. Nesupainiokite šviesoforo jungties su įprasto išorinio švyturėlio gnybtu.
FLASH, LIGHT ir OGI yra atskiri valdomi išėjimai. Aukščiau pavaizduota 24 V gnybtų bloko +/− polių tvarka nenusako jų poliškumo. LED arba kitą poliarizuotą įrenginį prijunkite pagal konkretaus plokštės išėjimo ir priedo žymėjimus; ši schema polių tvarkos nenurodo. XBA7/XBA8 junkite pridėta INTERNAL LIGHT jungtimi, o PS224 – atskira BATTERY jungtimi, ne prie pagalbinio 24 V išėjimo.
Pirmasis paleidimas ir mokymas
Prieš įjungiant maitinimą, sija turi būti sumontuota su visa įranga, subalansuota ir užfiksuota. Patikrinkite mechaninius stabdžius, krypties jungiklį, saugos įtaisus ir laisvą pravažiavimą. Prijungus prie elektros tinklo, turi įsižiebti ekranas ir fotodaviklių LED; pagal numatytąjį nustatymą švyturėlis neturi šviesti, kai neatliekamas manevras.
1. Set → 1: BlueBUS ir STOP mokymas
- Sukdami parinkiklį raskite Set.
- Trumpai paspauskite parinkiklį, pasirinkite reikšmę 1 ir dar kartą paspauskite, kad patvirtintumėte.
- Valdymo blokas atpažins prijungtus įrenginius ir STOP įėjimo tipą. Mokymą atlikite ir tada, kai neprijungta jokių priedų.
Jei E01 klaida neišnyksta, patikrinkite jungimą ir suderinamumą; vien kartoti mokymą nepašalinus priežasties nepakanka.
2. Set → 2: mechaninių padėčių mokymas
- Atblokuokite variklį, ranka nustatykite siją maždaug į 45° padėtį ir užblokuokite pavarą.
- Parinkikliu pasirinkite Set → 2 ir patvirtinkite.
- Leiskite valdymo blokui išmokti visą eigą. Balansavimo svirtis turi pasiekti nustatytus mechaninius stabdžius.
- Jei svirtis stabdžių nepasiekia, sustabdykite mokymą paspausdami parinkiklį, sureguliuokite mechanizmą ir pradėkite iš naujo. Po kiekvieno pertrūkio procedūra kartojama nuo pradžių.
Meniu 8.8.8. paleidžia greitą įrenginių ir padėčių mokymą. Net ir pasirinkę šią parinktį, pirmiausia rankiniu būdu nustatykite svirtį maždaug į 45° ir užblokuokite pavarų dėžę. Judėjimo zona turi likti laisva. Įrenginių ar padėčių mokymo metu nuotolinio valdymo pulto mygtukai neišsaugomi.
3. Judėjimo ir saugos patikra
Mygtukais OPEN ir CLOSE atlikite kelis pilnus manevrus. Prieš atramas svirtis turi sulėtėti; ji neturi strigti, staigiai kristi ar smarkiai vibruoti. Išbandykite kiekvieną fotoelementų porą, STOP, atblokavimą, maitinimo dingimą ir, jei naudojama, Master–Slave funkciją.
Technikas taip pat turi įvertinti, ar svirtis gali pakelti žmogų: bandymui naudojama 20 kg apkrova svirties viduryje o atidarant svirtis neturi pakilti daugiau kaip 50 cm virš uždarytos padėties. Smūgio jėgą matuokite pagal konkrečiai instaliacijai taikomus reikalavimus; vien fotoelementai ar jėgos sumažinimas nepakeičia visapusiško rizikos įvertinimo.
BCU1 R10 programavimas sukamuoju selektoriumi
Valdymas nustatomas sukamuoju selektoriumi ir trijų skaitmenų ekranu. Prieš keisdami užsirašykite pradinę reikšmę; pakeitus jėgą, greitį ar saugos funkcijas, užtvarą reikia iš naujo išbandyti.
- Sukdami selektorių į abi puses pasirinkite parametro kodą.
- Trumpai paspauskite ir atleiskite. Parodoma išsaugota reikšmė; ekranas šviečia nepertraukiamai.
- Sukdami pasirinkite naują reikšmę. Pasirinkimo metu ekranas mirksi.
- Paspauskite ir atleiskite, kad patvirtintumėte reikšmę. Įrenginys grįš į parametrų pasirinkimo režimą.
Parinktis ESC užbaigia keitimą neišsaugodamas. Rodinys --- reiškia per OVIEW nustatytą konfigūraciją; tai nėra papildoma pasirenkama reikšmė. Lentelėse gamintojo patvirtintas nustatymas paryškintas pusjuodžiu šriftu; tikrojoje plokštėje reikšmės galėjo būti pakeistos montuojant.
Veikimo funkcijos F01–F09
| Parametras ir paskirtis | Reikšmės ir veikimas |
|---|---|
| F01 – Automatinis uždarymas Taikoma visiškai atidarius. | OFF – pusiau automatinis veikimas: uždaroma gavus komandą (gamyklinis nustatymas) On – uždaroma praėjus laikui t01 |
| F02 – Uždarymas suveikus fotoelementui Atlaisvinus pasirinktą saugos įtaisą, pradedamas skaičiuoti laikas t10. | OFF – išjungta (gamyklinis nustatymas) 1 – atidaryti tik tol, kol fotoelementas atlaisvinamas: suveikus įtaisui judėjimas sustoja, jam atsilaisvinus skaičiuojamas t10 ir užtvara uždaroma 2 – visiškai atidaryti: suveikus įtaisui užtvara visiškai atidaroma; nauja atidarymo komanda per t10 atšaukia vėlesnį uždarymą 3 – visiškai atidaryti 2: kaip nustatant reikšmę 2, tačiau nauja atidarymo komanda per t10 neatšaukia vėlesnio uždarymo |
| F03 – F02 naudojamas įtaisas | 1 – fotoelementai ir kilpos, nustatytos kaip fotoelementai (gamyklinis nustatymas) 2 – tik fotoelementai 3 – tik kilpos, nustatytos kaip fotoelementai |
| F04 – Uždarymas atkūrus maitinimą Prieš įjungdami įvertinkite automatinio judėjimo saugumą po maitinimo dingimo. | OFF – išjungta (gamyklinis nustatymas) 1 – jei svirtis neuždaryta, atkūrus maitinimą prieš uždarymą ji mirksi t09 laiką 2 – atkuria automatinį uždarymą, jei prieš maitinimo dingimą buvo skaičiuojamas pauzės laikas |
| F05 – Budėjimo režimas Įjungiamas praėjus laikui t04; nauja komanda atkuria veikimą. | OFF – išjungta (gamyklinis nustatymas) 1 – išjungia ekraną, BlueBUS, išėjimus ir dalį vidinių grandinių 2 – išjungia BlueBUS 4 – maitinant iš akumuliatoriaus automatiškai įjungia visišką budėjimo režimą |
| F06 – Paleidimo jėga | OFF – išjungta (gamyklinis nustatymas) On – pradedant judėti iš atidarytos arba uždarytos padėties, trumpam naudojama maksimali galia statinei trinčiai įveikti |
| F07 – Avarinis atidarymas Būtina prijungta ir veikianti baterija. | OFF – išjungta (gamyklinis nustatymas) On – dingus elektros tinklo maitinimui, svirtis automatiškai atidaroma |
| F09 – Master / Slave | OFF – pagrindinė užtvara Master (gamyklinis nustatymas) On – antrinė užtvara Slave; žr. Master–Slave procedūra |
Laikai, greičiai, jėga ir įėjimų funkcijos
| Parametras ir paskirtis | Galimos reikšmės |
|---|---|
| 8.8.8. – Greitasis mokymas | Vienos sekos metu paleidžiamas BlueBUS, STOP įtaisų ir padėčių mokymas. Pirmiausia įvykdykite paleidimo sąlygas. |
| Set – Mokymas | 1 – BlueBUS ir STOP įtaisai 2 – atidaryta ir uždaryta padėtis |
| Prn – Programa | 000 – pagrindinė programa (gamyklinis nustatymas) 001 / 002 / 003 – specialios personalizuotos programos; įprastai nenaudojamos |
| t01 – Pauzė prieš uždarymą Veikia, kai F01 = On. | 0–250 s Gamyklinis nustatymas: 20 s |
| t02 – Įspėjamasis mirksėjimas prieš atidarymą Laikas nuo įspėjamosios lempos įjungimo iki atidarymo pradžios. | 0–5,0 s Gamyklinis nustatymas: 0 s |
| t03 – Įspėjamasis mirksėjimas prieš uždarymą Laikas nuo įspėjamosios lempos įjungimo iki uždarymo pradžios. | 0–5,0 s Gamyklinis nustatymas: 0 s |
| t04 – Budėjimo režimo delsa Laikas nuo manevro pabaigos iki įjungto F05 aktyvavimo. | 0–60 s Gamyklinis nustatymas: 60 s |
| t06 – Elektromagneto delsa Atjungus fiksavimo elektromagnetą, prieš atidarymą palaukiama nustatytą laiką. Nurodytoje BCU1 R10 plokštėje nustatoma parametru t06. | 0–3,0 s Gamyklinis nustatymas: 0,2 s |
| t07 – Papildomo apšvietimo trukmė Laikas, kurį šviečia kaip papildomas apšvietimas nustatytas išėjimas. | 0–250 s Gamyklinis nustatymas: 60 s |
| t09 – Įspėjamasis mirksėjimas atkūrus maitinimą Naudoja funkcija F04. | 0–20 s Gamyklinis nustatymas: 5 s |
| t10 – Uždarymas suveikus fotoelementui Laikas nuo įtaiso atsilaisvinimo, kai įjungta F02. | 0–250 s Gamyklinis nustatymas: 5 s |
| SPO – Atidarymo greitis | 1 – mažiausias 2 – 2 lygis 3 – 3 lygis 4 – aukščiausias (gamyklinis nustatymas) |
| SPC – uždarymo greitis | 1 – žemiausias 2 – 2 lygis 3 – 3 lygis 4 – aukščiausias (gamyklinis nustatymas) |
| SLO – lėtinimas atidarant | 1 – mažiausias greitis 2 – vidutinis greitis (gamyklinis nustatymas) 3 – didžiausias greitis |
| SLC – lėtinimas uždarant | 1 – mažiausias greitis 2 – vidutinis greitis (gamyklinis nustatymas) 3 – didžiausias greitis |
| PLO – lėtinimo padėtis atidarant Skirtumas tarp galinės padėties ir lėtinimo pradžios. | 1 – 0° (gamyklinis nustatymas) 2 – maždaug 10° 3 – maždaug 20° |
| PLC – lėtinimo padėtis uždarant Skirtumas tarp galinės padėties ir lėtinimo pradžios. | 1 – 0° (gamyklinis nustatymas) 2 – maždaug 10° 3 – maždaug 20° |
| FrO – jėga atidarant Nepakeičia mechaninio balansavimo. | 1 – mažiausia 2 – 2 lygis 3 – vidutinė (gamyklinis nustatymas) 4 – 4 lygis 5 – 5 lygis 6 – didžiausia |
| FrC – jėga uždarant Nepakeičia mechaninio balansavimo. | 1 – mažiausia 2 – 2 lygis 3 – vidutinė (gamyklinis nustatymas) 4 – 4 lygis 5 – 5 lygis 6 – didžiausia |
| tF – jėgos ribojimo suveikimo laikas Didesnė reikšmė pailgina laiką iki kliūties atpažinimo. | 3–32, kiekvienas vienetas = 30 ms Diapazonas 90–960 ms Gamyklinis nustatymas: 3 = 90 ms |
| In1 – SbS įvestis | Galimi kodai: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Gamyklinis nustatymas: 1 Įvesčių kodų reikšmės; In2 įvestyje 25 kodas valdo tik Master. |
| In2 – OPEN įvestis | Galimi kodai: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Gamyklinis nustatymas: 3 Įvesčių kodų reikšmės; In2 įvestyje 25 kodas valdo tik Master. |
| In3 – CLOSE įvestis | Galimi kodai: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Gamyklinis nustatymas: 4 Įvesčių kodų reikšmės; In2 įvestyje 25 kodas valdo tik Master. |
| In4 – HP SbS įvestis | Galimi kodai: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Gamyklinis nustatymas: 6 Įvesčių kodų reikšmės; In2 įvestyje 25 kodas valdo tik Master. |
| SE1 – žingsninio valdymo seka | 1 – pramoninis režimas: pusiau automatinis atidarymas, uždarymas laikant komandą 2 – atidaryti – sustabdyti – uždaryti – sustabdyti 3 – atidaryti – sustabdyti – uždaryti – atidaryti 5 – gyvenamųjų patalpų žingsninis režimas (gamyklinis nustatymas) 6 – valdymas laikant komandą |
| SE3 – OPEN seka | 1 – atidaryti – sustabdyti – atidaryti 2 – gyvenamųjų patalpų atidarymo režimas (gamyklinis nustatymas) 3 – atidarymas laikant komandą |
| SE4 – CLOSE seka | 1 – uždaryti – sustabdyti – uždaryti 2 – gyvenamųjų patalpų uždarymo režimas (gamyklinis nustatymas) 3 – uždarymas laikant komandą |
| SE5 – fotoelemento funkcija uždarant | 1 – sustoti ir pakeisti judėjimo kryptį į atidarymo (gamyklinis nustatymas) 4 – laikinai sustoti; atlaisvinus fotoelementą – atidaryti 5 – laikinai sustoti; atlaisvinus fotoelementą – uždaryti |
| SE6 – STOP atidarant | 1 – nedelsiant sustoti 2 – sustoti ir trumpam pakeisti judėjimo kryptį į uždarymo (gamyklinis nustatymas) |
| SE7 – STOP uždarant | 1 – nedelsiant sustoti 2 – sustoti ir trumpam pakeisti judėjimo kryptį į atidarymo (gamyklinis nustatymas) |
| SE8 – kliūtis atidarant | 2 – sustoti ir trumpam pakeisti judėjimo kryptį į uždarymo (gamyklinis nustatymas) 3 – sustoti ir visiškai pakeisti judėjimo kryptį į uždarymo |
| SE9 – kliūtis uždarant | 2 – sustoti ir trumpam pakeisti judėjimo kryptį į atidarymo 3 – sustoti ir visiškai pakeisti judėjimo kryptį į atidarymo (gamyklinis nustatymas) |
| LO1 – LOOP1 funkcija | 1 – atidaryti – atidaryti, NO kontaktas (gamyklinis nustatymas) 2 – uždaryti – uždaryti, NO kontaktas 4 – fotoelementas, NC kontaktas |
| LO2 – LOOP2 funkcija | 1 – atidaryti – atidaryti, NO kontaktas 2 – uždaryti – uždaryti, NO kontaktas (gamyklinis nustatymas) 4 – fotoelementas, NC kontaktas |
Valdant laikant komandą, svirtis juda tik tol, kol kontaktas yra aktyvus. Gyvenamųjų patalpų režimas riboja atidarymo pertraukimą kitomis komandomis; prieš naudodami patikrinkite jo veikimą savo sistemoje. F02 nustato uždarymą po apsaugos atlaisvinimo, o SE5 nustato svirties reakciją apsaugai suveikus uždarymo metu – šių nustatymų nepainiokite.
In1–In4 komandų kodų reikšmės
| Kodas | Komanda |
|---|---|
| 0 | Komandos nėra. |
| 1 | Žingsninis valdymas pagal SE1. |
| 3 | Atidarymas pagal SE3. |
| 4 | Uždarymas pagal SE4. |
| 6 | Aukšto prioriteto žingsninis valdymas, veikiantis net ir užblokavus programine įranga. |
| 7 | Atidaryti ir užblokuoti programine įranga. |
| 8 | Uždaryti ir užblokuoti programiškai. |
| 11 | Įjungti papildomą šviesą nustatytam laikui; pasibaigus laikui ji išsijungs. |
| 12 | Įjungti / išjungti papildomą šviesą; taip pat taikomas nustatytas laikas. |
| 16 | Fotoelementas. |
| 19 | Atrakinti programiškai ir atidaryti. |
| 20 | Atrakinti programiškai ir uždaryti. |
| 21 | Leisti atidarymą naudojant BlueBUS komandinius fotoelementus. |
| 22 | Uždrausti atidarymą naudojant BlueBUS komandinius fotoelementus. |
| 25 | Master ir Slave valdymas žingsniais; naudojant In2 valdomas tik Master. Prieš naudojimą patikrinkite priskyrimą, išbandydami abi svirtis. |
| 26 | Atidaryti Master ir Slave. |
| 27 | Uždaryti Master ir Slave. |
| 28 | Žingsninis valdymas tik Slave. |
| 29 | Atidaryti tik Slave. |
| 30 | Uždaryti tik Slave. |
OU1–OU4 išėjimai ir signalizavimas
Pakeitus funkciją, gali pasikeisti ir išėjimo įtampa. Išorinių 24 V funkcijų galia atitinkamame išėjime ribojama iki 10 W; 12 V švyturėlio, prijungto prie FLASH, galia ribojama iki 21 W. Prieš prijungdami visada patikrinkite įrenginį, įtampą ir galią. INTERNAL LIGHT jungtis skirta specialiam XBA7/XBA8 moduliui.
| Išėjimas | Kodas ir funkcija |
|---|---|
| OU1 – LIGHT | 0 – 24 V švyturėlis 1 – OGI indikatorius 2 – užtvaras uždarytas 3 – užtvaras atidarytas 4 – mirksinti svirties lemputė (gamyklinis nustatymas) 5 – techninės priežiūros indikatorius 6 – papildoma šviesa 8 – raudonas šviesoforas 9 – žalias šviesoforas 10 – 1 radijo kanalas 11 – 2 radijo kanalas 12 – 3 radijo kanalas 13 – 4 radijo kanalas 14 – užrakinimo elektromagnetas |
| OU2 – FLASH | 0 – 24 V švyturėlis 1 – 12 V švyturėlis (gamyklinis nustatymas) 2 – OGI indikatorius 3 – užtvaras uždarytas 4 – užtvaras atidarytas 5 – mirksinti svirties lemputė 6 – techninės priežiūros indikatorius 7 – papildoma šviesa 9 – raudonas šviesoforas 10 – žalias šviesoforas 11 – 1 radijo kanalas 12 – 2 radijo kanalas 13 – 3 radijo kanalas 14 – 4 radijo kanalas 15 – užrakinimo elektromagnetas |
| OU3 – OGI | 0 – 24 V švyturėlis 1 – OGI indikatorius 2 – užtvaras uždarytas (gamyklinis nustatymas) 3 – užtvaras atidarytas 4 – mirksinti svirties lemputė 5 – techninės priežiūros indikatorius 6 – papildoma šviesa 8 – raudonas šviesoforas 9 – žalias šviesoforas 10 – 1 radijo kanalas 11 – 2 radijo kanalas 12 – 3 radijo kanalas 13 – 4 radijo kanalas 14 – užrakinimo elektromagnetas |
| OU4 – INTERNAL LIGHT | 0 – švyturėlis (gamyklinis nustatymas) 1 – OGI indikatorius 2 – užtvaras uždarytas 3 – užtvaras atidarytas 4 – papildoma šviesa 5 – raudonas šviesoforas 6 – žalias šviesoforas 7 – vienpusis šviesoforas 8 – pakaitomis veikiantis vienpusis šviesoforas 9 – pėsčiųjų šviesoforas |
| Signalizavimo režimas | Reikšmė |
|---|---|
| Švyturėlis | Veikiant vartams mirksi: 0,5 s įjungtas / 0,5 s išjungtas. |
| OGI | Uždaryta: nešviečia; atidaroma: lėtai mirksi; uždaroma: greitai mirksi; atidaryta: šviečia. |
| Užtvaras uždarytas / atidarytas | Šviečia tik pasirinktoje galinėje padėtyje. |
| Mirksinti svirties lemputė | Mirksi kas 0,5 s, net kai svirtis nejuda. |
| Techninė priežiūra | Kai pasiekta mažiau nei 80 % nustatyto skaičiaus: pradedant atidaryti šviečia 2 s. Pasiekus 80–100 %: mirksi vartams judant. Viršijus 100 %: mirksi nuolat. |
| Papildoma šviesa | Šviečia vartams judant ir po to, kol baigiasi t07 laikas. |
| Raudonas šviesoforas | Uždarant lėtai mirksi, uždarius šviečia, kitu metu nešviečia. |
| Žalias šviesoforas | Atidarant lėtai mirksi, atidarius šviečia, kitu metu nešviečia. |
| Radijo kanalai | Atitinkamo kanalo komanda įjungia išėjimą; tuo pačiu metu ignoruojama jos komanda, skirta valdymo blokui. |
| Užrakinimo elektromagnetas | Aktyvus uždarius; prieš atidarant išjungiamas, taikant elektromagneto delsos laiką (patikrinkite, ar jūsų plokštėje nurodyta t06, ar t05). |
| OU4 = 7 | Žalia, kai svirtis atidaryta, raudona – kitais atvejais. |
| OU4 = 8 | Vidinei pusei naudokite In2 arba LOOP1, nustatytą atidaryti; išorinei pusei – In3 arba LOOP2, nustatytą atidaryti. Žalia priskiriama komandą pateikusiai pusei, o priešingoje pusėje šviečia raudona. Uždarius arba uždarant, abiejose pusėse šviečia raudona. |
| OU4 = 9 | Uždarius viduje šviečia žalia, o išorėje – raudona; atidarius – atvirkščiai. Tarpinėse padėtyse abiejose pusėse šviečia raudona. |
Skaitikliai, versijos ir techninės priežiūros duomenys
| Meniu | Naudojimas |
|---|---|
| MnP – nustatytas manevrų skaičius | Paspaudus, paeiliui rodoma a = vienetai, b = tūkstančiai, c = milijonai. Naudojama techninės priežiūros signalizavimui. |
| MnE – atliktų manevrų skaičius | Paspaudus, paeiliui rodoma t = vienetai, u = tūkstančiai, v = milijonai. |
| ErS – išvalymas | 1 – įrenginiai; 2 – padėtys; 3 – funkcijų reikšmės; 5 – viskas. Procedūra ir paskesnis mokymas. |
| Fir – programinės aparatinės įrangos versija | Du paspaudimai parodo dvi triženkles identifikavimo dalis. |
| Hdr – aparatinės įrangos versija | Trys paspaudimai parodo tris triženkles identifikavimo dalis. |
| din – įėjimų diagnostika | Įėjimų ir ekrano būsenos. |
Techninės priežiūros skaitiklis nenustatomas iš naujo atstačius plokštę. Nustatykite jį į nulį per OVIEW tik atlikę ir užregistravę techninę priežiūrą.
Dvi priešpriešinės užtvaros: Master–Slave
Galima sinchronizuoti dvi komplektines užtvaras. Kiekviena turi savo variklį, valdymo bloką ir maitinimą; jos nejungiamos kaip du varikliai prie vienos plokštės. Sujunkite ryšio gnybtus 1–1 ir 2–2 2 × 1 mm² kabeliu, iki 20 m ilgio.
- Abiejose užtvarose užbaikite montavimą, nustatykite kryptį, subalansuokite ir atlikite elektros jungtis.
- Pavaldžiojoje užtvaroje atlikite Set 1 ir Set 2, nustatykite jos greitį, lėtinimą ir jėgą, tada nustatykite F09 = On.
- Pagrindinėje užtvaroje atlikite Set 1 ir Set 2. Iki tol Slave gali rodyti ryšio klaidą E05.
- Iš pagrindinio įrenginio duokite komandą ir patikrinkite abiejų strėlių judėjimą bei saugos įtaisus.
Bendrieji BlueBUS įrenginiai ir imtuvas jungiami prie Master. Atskiri SbS/OPEN/CLOSE valdymo signalai Slave įrenginyje gali valdyti tik jo strėlę. Kiekvienos užtvaros greitis, lėtinimas, lėtinimo padėtis ir jėga nustatomi atskirai. Atsarginio maitinimo atveju kiekvienai užtvarai reikia atskiro PS224.
Nuotolinis valdymas ir atsarginis maitinimas
Imtuvas ir nuotolinio valdymo pulteliai
Plokštėje yra SM lizdas suderinamam imtuvui. Dabartinis pasirinkimas OXIBD leidžia naudoti atitinkamus nuotolinio valdymo pultelius, pavyzdžiui, ON2E. Imtuvą prijunkite atjungę elektros tinklą ir bateriją. Pultelius įrašykite ir ištrinkite pagal konkretaus imtuvo instrukcijas; valdymo plokštės atstatymas nepakeičia imtuvo radijo procedūros.
PS224 nutrūkus elektros tiekimui
PS224 prijungiama tik užbaigus montavimą ir programavimą: atjunkite elektros tinklą, įdėkite bateriją ir prijunkite tam skirtą kabelį prie atsarginio maitinimo jungties; tada vėl įjunkite maitinimą iš tinklo. Režimas F05 = 4 naudojant baterijos maitinimą gali sumažinti energijos sąnaudas. Funkcija F07 = On nurodo nutrūkus elektros tinklo maitinimui atidaryti užtvarą, jei prijungta baterija; pagal numatytuosius nustatymus ši funkcija išjungta.
Solemyo SYKCE30 yra kitoks maitinimo būdas. Prijungus Solemyo, užtvara negali būti tuo pačiu metu prijungta prie 230 V elektros tinklo. Maitinimo šaltinio pajėgumą įvertinkite pagal manevrų skaičių ir prijungtus priedus.
Diagnostika ir gedimų šalinimas
Pirmiausia nustatykite ekrane rodomą kodą arba trumpų mirksnių skaičių. Diagnostinė mirksnių seka po maždaug 1 s pauzės kartojama; įprastas mirksėjimas užtvarai judant nėra gedimo kodas.
| Kodas / signalas | Ką patikrinti |
|---|---|
| E01 / 1 mirksnis | BlueBUS/STOP įrenginių pakeitimas arba neatliktas jų mokymas. Patikrinkite jungtis, tada atlikite Set 1. |
| E02 | Padėtys neišmoktos; patikrinę atramas ir balansavimą atlikite Set 2. |
| E03 | Sukeisti galiniai jungikliai; patikrinkite judėjimo kryptį ir jų elektros jungtis. |
| E04 | Nėra enkoderio signalo; technikas turi patikrinti jungtį ir jutiklio kabelį. |
| E05 | Ryšio klaida Master–Slave; patikrinkite abiejų užtvarų poliškumą ir mokymo procedūrą. |
| E06 / 5 mirksniai | Parametrų atminties klaida. Atjunkite ir vėl prijunkite visus maitinimo šaltinius, tada bandykite dar kartą; jei problema išlieka, būtina techninė priežiūra, galbūt reikės atlikti visišką atstatymą ir pakartotinį mokymą. |
| E07 / 7 mirksniai | Vidinė elektronikos klaida. Atjunkite visus maitinimo šaltinius; jei klaida kartojasi, kreipkitės į techninės priežiūros specialistus. |
| E08 | Užtvaros tipo konfigūracija; technikas turi patikrinti gamyklinį plokštės nustatymą. |
| E09 / 9 mirksniai | Programinis blokavimas. Įveskite nurodytą atblokavimo komandą, prireikus – HP SbS; tai nėra mechaninis atrakinimas raktu. |
| E10 | Trūksta NC saugos kontakto arba galinio jungiklio; patikrinkite SAFETY ir jungiklius. |
| E11 | BlueBUS trumpasis jungimas. Patikrinkite laidus ir įrenginius; pašalinę priežastį pakartokite komandą. |
| I02 / 2 mirksniai | Fotoelementas aktyvus. Pašalinkite kliūtį, nuvalykite optiką ir patikrinkite lygiavimą. |
| I03 / 3 mirksniai | Suveikė jėgos ribojimas. Pirmiausia patikrinkite balansavimą, trintį ir atramas. Jėga nedidinama siekiant kompensuoti mechaninį gedimą. |
| I04 / 4 mirksniai | Suveikė STOP. Nustatykite prijungto įrenginio sukeltą priežastį; neapeikite saugos įėjimo. |
LED ir režimas din
STOP šviečia kai įėjimas įprastai leidžiamas; užgesusi lemputė reiškia suveikimą. LED SbS, OPEN, CLOSE ir HP SbS šviečia, kai aktyvi atitinkama komanda. FC1/FC2 būsena priklauso nuo RH/LH jungiklio: pasirinkus RH, FC1 užgęsta uždarytoje padėtyje, o FC2 – atidarytoje; pasirinkus LH – atvirkščiai.
Meniu din rodo įėjimus ekrano segmentais. Pirmasis skaitmuo: A1 = Loop1, B1 = Close, C1 = HP SbS, D1 = Loop2, E1 = Open, F1 = SbS; dp1 mirksi kartą per sekundę, kai veikia plokštė. Antrasis skaitmuo rodo galinius jungiklius, mygtukus, pasirinktą kryptį ir maitinimą iš akumuliatoriaus; trečiasis – fotoelementus ir prijungtą „Slave“. Netinkamą kryptį taisykite mechanikoje ir jungikliu, o ne sukeisdami atsitiktinius laidus.
Nustatymų ištrynimas ir pradėjimas iš naujo
Pasirinkimo ratuku pasirinkite ErS, paspauskite, pasirinkite norimą reikšmę ir patvirtinkite. 1 ištrina įsimintus įrenginius, 2 padėtis, 3 funkcijų reikšmes, 5 visus valdymo bloko duomenis. Visiškai ištrynę duomenis, iš naujo atlikite „Set 1“, „Set 2“, nustatymą ir saugos bandymus.
Plokštės atstata nenulina atliktų manevrų skaičiaus. Atlikę techninę priežiūrą, techninės priežiūros skaitiklį nunulinkite per OVIEW. Nuotolinio valdymo pultelių ištrynimas atliekamas pagal konkretaus imtuvo procedūrą.
Rankinis strėlės atblokavimas
Nutrūkus maitinimui, įvykus gedimui ar montuojant, sustabdykite veikimą, atjunkite maitinimą ir užtikrinkite, kad aplink būtų laisvos vietos. Prilaikykite strėlę; netinkamai subalansuota strėlė gali pajudėti savaime.
- Įkiškite atblokavimo raktą ir pasukite jį 180° į kairę arba į dešinę.
- Rankiniu būdu perkelkite strėlę į reikiamą padėtį.
- Norėdami vėl naudoti variklinę pavarą, grąžinkite raktą į pradinę padėtį ir ištraukite jį. Patikrinkite, ar mechanizmas užfiksuotas ir valdymas saugiai atkurtas.
Techninė priežiūra ir eksploatavimo trukmė
Jei įrenginyje įrengtas BCU1 R10, suplanuokite profesionalią patikrą ne vėliau kaip po 6 mėnesių arba 20 000 manevrų, atsižvelgiant į tai, kas įvyks anksčiau. Intensyviai naudojant, ciklų skaičius gali būti išnaudotas gerokai anksčiau. Patikrinkite balansavimą ir pakeitę strėlės įrangą.
Technikas atjungs visus maitinimo šaltinius ir patikrins, ar nėra korozijos, ar tvirtinimo elementai, varžtai ir spyruoklės tvirtinimas yra patikimi, taip pat veleno laisvumą, strėlės būklę ir atblokavimo mechanizmo veikimą. Atkūręs maitinimą, jis pakartos saugos įtaisų ir jėgos bandymus. Techninę priežiūrą ir, jei reikia, spyruoklės keitimą įrašykite į priežiūros žurnalą.
Kas turi įtakos orientacinei eksploatavimo trukmei
| Poveikis | Apkrovos indeksas |
|---|---|
| Lankstinis šarnyras XBA11 | 15 % |
| Greitis, 2 lygis | 0 % |
| Greitis, 3 lygis | 10 % |
| Greitis, 4 lygis | Šio grafiko indeksas skaičiavimui nenurodytas. |
| Fotoelementų suveikimas daugiau kaip 10 % manevrų | 10 % |
| STOP suveikimas daugiau kaip 10 % manevrų | 10 % |
| Mobilioji atrama WA12 | 10 % |
| Druska aplinkoje | 10 % |
| Dulkės / smėlis | 5 % |
| Požeminė sija | 5 % |
| Temperatūra virš 40 °C arba žemiau 0 °C | 5 % |
| Nustatyta jėga FrO / FrC | 4 lygis: 5 % 6 lygis: 10 % Esant 5 lygiui, nenaudokite šio grafiko ciklų skaičiui apskaičiuoti. |
Lentelė ir grafikas turi atitikti konkrečią užtvaro versiją. Sudėkite galiojančių veiksnių indeksus, sumą raskite horizontaliojoje ašyje, o vertikaliojoje ašyje nuskaitykite orientacinį ciklų skaičių. Jei pasirinktam nustatymui nėra aiškaus indekso arba suma nepatenka į grafiko intervalą, pagal grafiką ciklų skaičiaus nevertinkite. Šis įvertis galioja tinkamai sumontavus ir reguliariai atliekant techninę priežiūrą; jis negarantuoja ciklų skaičiaus ir nėra pagrindas atidėti techninę priežiūrą.
Užtvaro NICE M5BAR techninės savybės
| Parametras | Reikšmė |
|---|---|
| Modelis | NICE M5BAR – be strėlės |
| Tipas | Elektromechaninis užtvaras su 24 V DC varikliu ir integruotu valdymo bloku |
| Valdymo blokas | BCU1 R10 (XBA3 R10) |
| Maitinimas iš elektros tinklo | 230 V AC, 50/60 Hz |
| Variklio įtampa | 24 V DC |
| Srovės sąnaudos | 1,1 A |
| Didžiausia paleidimo galia | 110 W |
| Vardinė galia esant vardiniam sukimo momentui | 50 W |
| Manevro trukmė | 3–6 s |
| Paleidimo momentas | 200 Nm |
| Vardinis momentas | 70 Nm |
| Didžiausias dažnis esant vardiniam momentui | 350 ciklų/h |
| Pravažiavimo plotis | 3,17–4,82 m |
| Apsaugos klasė | IP54 |
| Darbinė temperatūra | −20 iki +55 °C |
| Korpuso matmenys | 400 × 299 × 1 215 mm (plotis × gylis × aukštis) |
| Svoris | 80 kg |
| Izoliacijos klasė | I |
| Atsarginis maitinimas | PS224 |
Parametrai galioja esant maždaug 20 °C etaloninei temperatūrai. Konkrečios instaliacijos reikalavimus vertinkite atsižvelgdami į strėlės ilgį, priedus, balansavimą ir saugos bandymus.
Matmenų brėžinyje taip pat nurodytos išorėje išsikišančios dalys ir išsamūs montavimo matmenys. Vietai parinkti nesivadovaukite vien suapvalintais lentelėje pateiktais korpuso matmenimis.
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
