NICE MC200 – vieno 230 V variklio valdymo blokas, „Mindy A01“ ir „A02“ įpėdinis
| Produkto prieinamumas: | per 3 dienas | Prekes įprastai išsiunčiame per 3 dienas. |
|---|
per 3 dienas
89,67 € su PVM
| Svoris |
|---|
| 0,25 kg |
Produkto aprašymas NICE MC200 – vieno 230 V variklio valdymo blokas, „Mindy A01“ ir „A02“ įpėdinis
Naujas valdymo blokas NICE MC200 vienam asinchroniniam vienfaziam 230 V varikliui. Valdymo blokas NICE MC200 pakeičia senesnius modelius NICE Mindy A01 ir NICE Mindy A02. Valdymo bloke įmontuotas imtuvas suderinamas su FLOR, O-CODE ir SMILO siųstuvais.
Valdymo bloko NICE MC200 techniniai duomenys
| Maitinimas: | nuo: 120 V 50/60 Hz iki: 230 V 50/60 Hz |
|---|---|
| Didžiausia variklio galia: | 450 W (maitinant 120 V); 950 W (maitinant 230 V) |
| Valdymo signalų įtampa: | apie 24 V |
| Priedai (8–9 gnybtai): | įtampa apie 24 V; didž. srovė 100 mA |
| Apsauginių įtaisų įvestis: | konfigūruojant su pastovia varža, ji turi būti 8,2 kΩ |
| Darbinė temperatūra: | -20 °C... +55 °C |
| Matmenys (mm): | 127 x 111 x 45 |
| Svoris (g): | 300 |
| IP apsaugos klasė: | 44 |

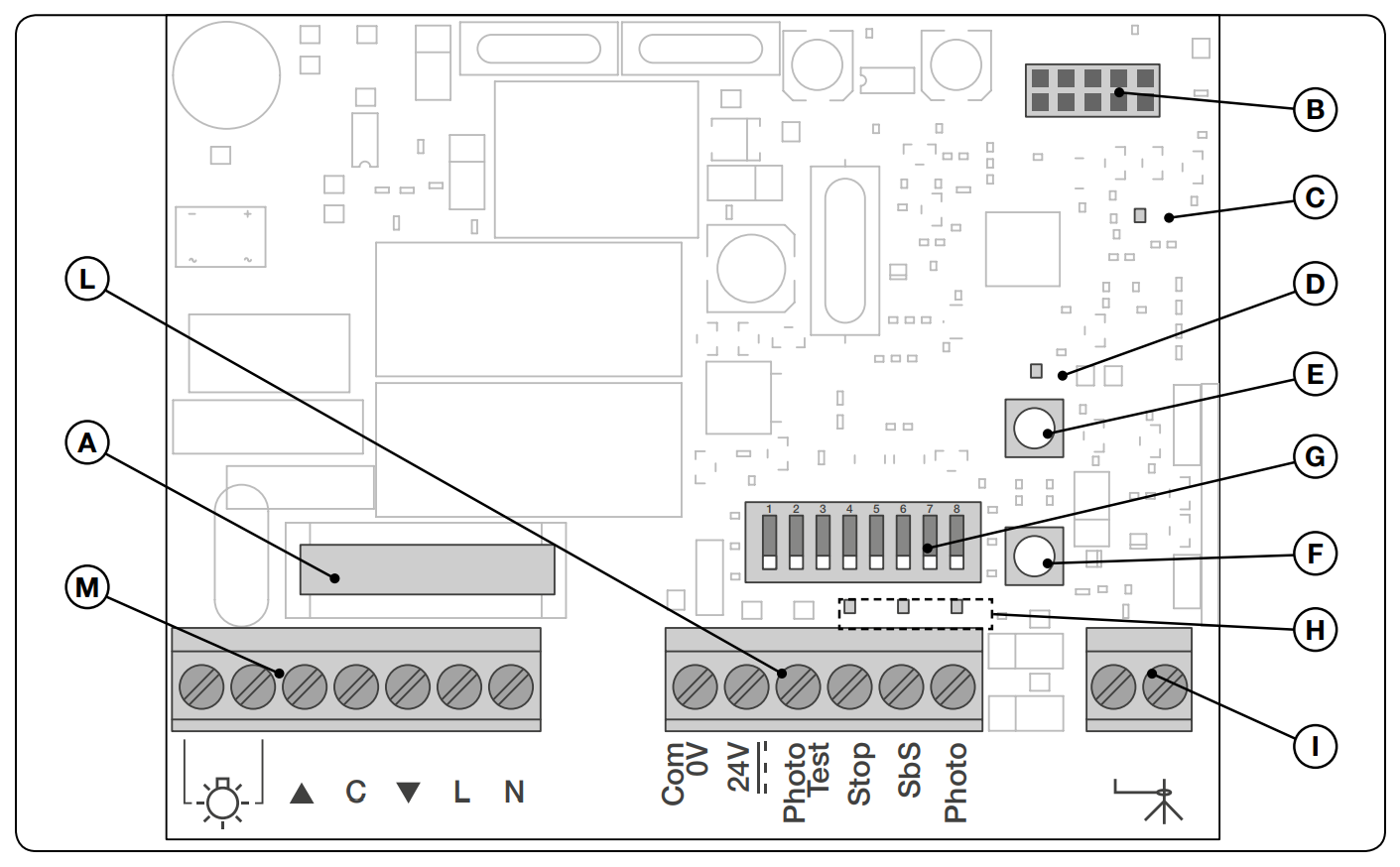

Valdymo bloką sudarančių dalių sąrašas
A - Maitinimo grandinės saugiklis (6,3 A)
B - Jungtis IBT4N sąsajai
C - „OK“ šviesos diodas
D - Radijo ryšio šviesos diodas
E - T2 mygtukas siųstuvui įrašyti į atmintį ir vienam siųstuvui arba visai valdymo bloko atminčiai ištrinti
F - T1 mygtukas programavimui ir komandų „Žingsnis po žingsnio“ įvedimui
G - Funkcijoms programuoti skirtas DIP jungiklis
H - Įvesčių šviesos diodai (Stop, SbS, Photo)
I - Radijo antenos gnybtai
L - Žemos įtampos įvesčių gnybtai
M - Maitinimo įvado ir variklio prijungimo gnybtai

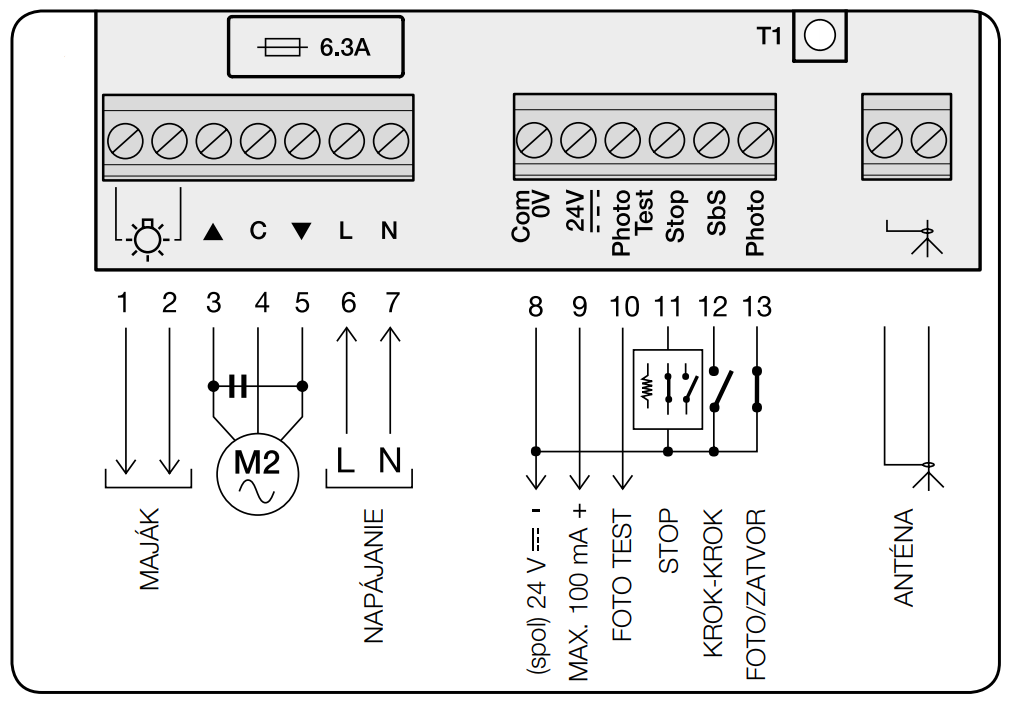

Suderinamų priedų prijungimas
1 - 2 - Išėjimas vienam tinklo įtampos įspėjamajam švyturėliui
3 - 4 - 5 - Variklio valdymo išėjimas (atidaryti, bendras, uždaryti)
6 - 7 - Elektros tinklo maitinimo įvadas (fazė, nulis)
8 - 0 V bendram laidui įrenginių, prijungtų prie 9, 10, 11, 12 ir 13 gnybtų
9 - 24 V išėjimas 24 V maitinamiems priedams (pvz., fotoelementams) (žema įtampa): didžiausia srovė 100 mA
10 - 24 V „Foto test“ išėjimas vienam fotoelemento siųstuvui (TX) arba atvirų vartų indikacinei lemputei; didžiausia srovė 50 mA
11 - „Stop“ įvestis apsauginiams įtaisams, kurių pastovioji varža yra 8,2 kΩ (jautrūs kraštai ir pan.)
12 - SbS įvestis vienam NO (normaliai atviram) mygtukui, skirtam komandoms siųsti „žingsnis po žingsnio“ režimu
13 - „Foto“ įvestis vienam NC (normaliai uždaram) fotoelemento imtuvui (RX) arba vienam NO (normaliai atviram) mygtukui
14 - 15 - Radijo imtuvo antenos įvestis
