NICE MOF – Moon fotoelementai – fotoelementai su įprastu prijungimu (1 pora)
| Produkto prieinamumas: | neprieinamas | Mielai padėsime išsirinkti pakaitalą. Drąsiai susisiekite su mumis. |
|---|
Produkto aprašymas NICE MOF – Moon fotoelementai – fotoelementai su įprastu prijungimu (1 pora)
Dėmesio: NICE Moon MOF fotoelementai nebegaminami, todėl jų įsigyti nebegalima. Kaip pakaitalą galite rinktis fotoelementus NICE BF, NICE Era Photocell EPS arba NICE Era Photocell EPM..
Galima įsigyti fotoelementų atsarginių dangtelių: NICE-ND-PRB-MOFB
Lauko apsauginiai fotoelementai NICE MOF (Techninė specifikacija) montuojami vienas priešais kitą, vartų pravažiavimo pločio ribose arba bet kurioje vietoje, kur kyla pavojus, kad vartai atsitrenks į kliūtį. Jie sukuria infraraudonųjų spindulių pluoštą optinėje ašyje; jį nutraukus, vartams siunčiamas signalas sustabdyti jų judėjimą. Juos galima naudoti su įrenginiu, palaikančiu įprastą prijungimo sistemą (t. y. 12–24 V maitinimą ir NC arba NO grandinę).
Juos sudaro du sinchronizuoti komponentai: siųstuvas TX ir imtuvas RX.
NICE MOF fotoelementų montavimas

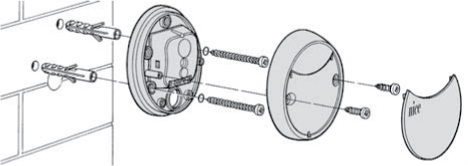

1. Fotoelementai montuojami ant sienos, mūro, stulpelio ar bet kokio kito paviršiaus (paviršinis montavimas), vienodame aukštyje ir nukreipti vienas į kitą ta pačia ašimi. Montavimo paviršius turi būti lygus, kad fotoelementus būtų galima lengvai sulygiuoti:

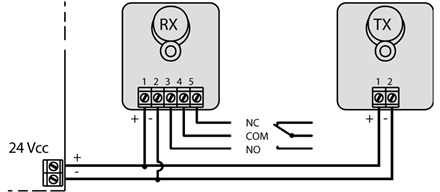

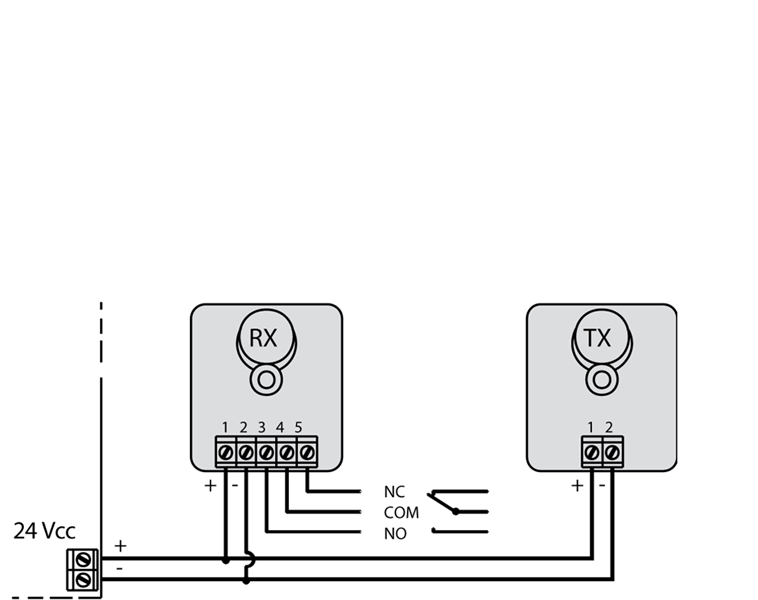

2. Tada prijunkite fotoelementus pagal schemą, pateiktą kartu su pavara arba valdymo bloku (žr. NICE Road 400 prijungimo schemą – valdymo blokas RBA4). Universali prijungimo schema yra tokia:

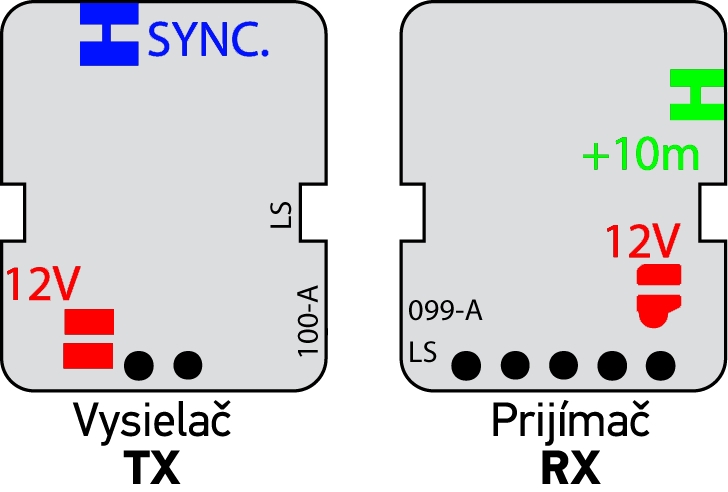

3. Standartiškai fotoelementai nustatyti 24 V maitinimui. Jei reikia 12 V maitinimo, lydmetalio lašeliu sujunkite kontaktus spausdintinės plokštės galinėje pusėje tiek siųstuve TX, tiek imtuve RX prie žymos „12V“.
4. Jei atstumas tarp siųstuvo TX ir imtuvo RX yra didesnis nei 10 m, nutraukite jungtį spausdintinės plokštės galinėje pusėje imtuve RX, pažymėtą „+10m“.
5. Jei norimas atsidarymo kampas mažesnis nei ±5°, prie imtuvo RX pritvirtinkite redukcinį kūgį (pridedamas pakuotėje), kaip nurodyta toliau:
| Iškelkite fotoelemento dangtelį | Išimkite elektroniką |
|---|---|
 |
 |
| Iškelkite spausdintinę plokštę | Uždėkite redukcinį kūgį |
 |
 |
6. Tada, norėdami patikrinti, ar prijungimas atliktas teisingai, žr. skyrių Veikimo patikra ir trikčių šalinimas, arba skaitykite toliau, kur pateikiama informacija apie kelių fotoelementų porų prijungimą:
Dviejų fotoelementų porų prijungimas NICE MOF

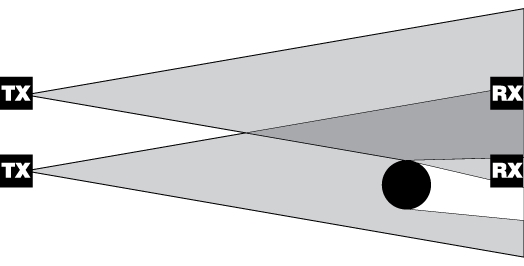

Fotoelementus išdėstykite aplink vartus arba garažo vartus. Montuojant dvi fotoelementų poras, gali kilti interferencija tarp pirmosios poros siųstuvo TX ir antrosios poros imtuvo RX, žr. paveikslėlį:
Kad dvi arti viena kitos esančios poros nekeltų interferencijos, būtina naudoti kintamosios srovės maitinimą ir, kaip parodyta paveikslėlyje, nutraukti SYNC jungtį abiejuose siųstuvuose TX:

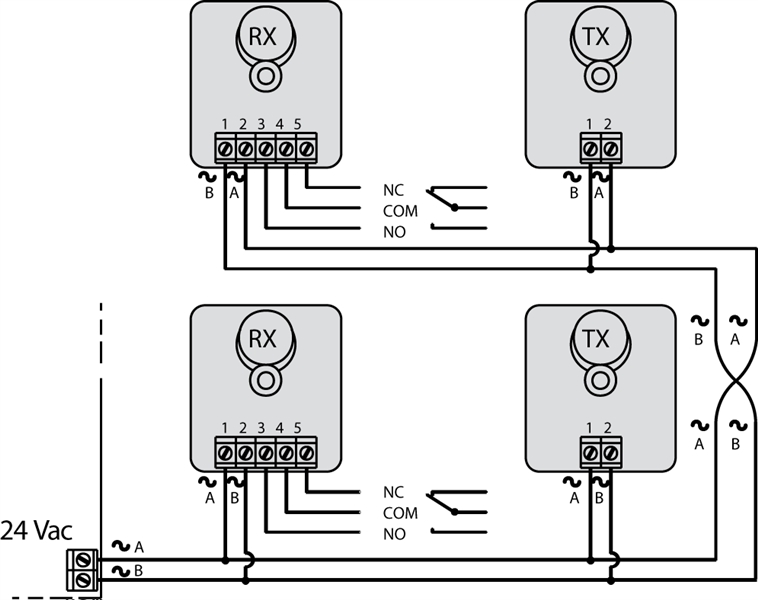

Be to, antrąją fotoelementų porą reikia prijungti atvirkščiai, žr. paveikslėlį:
NICE MOF fotoelementų prijungimo veikimo patikra ir trikčių šalinimas
 |

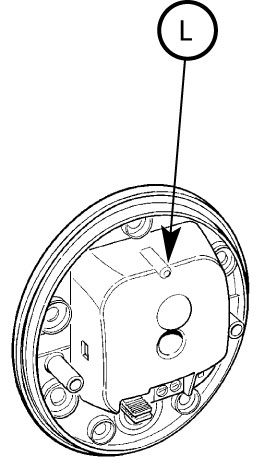

Sumontavę fotoelementus, patikrinkite imtuvo RX LED indikatoriaus veikimą. Atsižvelgiant į LED indikatoriaus mirksėjimą, galimos šios situacijos: |
| LED „L“ | Situacija | Ką daryti? |
|---|---|---|
| Nešviečia | Viskas gerai | Nieko. |
| Lėtai mirksi | Imtuvas RX gauna silpną signalą | Sureguliuokite fotoelementų išlygiavimą. |
| Greitai mirksi | Imtuvas RX negauna jokio signalo | Patikrinkite, ar tarp siųstuvo TX ir imtuvo RX optinėje ašyje nėra kliūties. Patikrinkite, ar TX ir RX yra tinkamai sulygiuoti. |
| Šviečia | Aptikta kliūtis | Pašalinkite kliūtį |
NICE MOF fotoelementų techninė specifikacija
| Produkto tipas | Automatinių varstomųjų ir stumdomųjų vartų bei garažo vartų detektorius, kurį sudaro siųstuvas TX ir imtuvas RX. |
|---|---|
| Technologija | Tiesioginis optinis TX-RX ryšys su moduliuotu infraraudonųjų spindulių pluoštu. |
| Maitinimas / išėjimas |
|
| Srovės sąnaudos |
Viena pora: 55 mA, sudaryta iš:
|
| Aptikimo geba | Nepermatomi, didesni nei 50 mm objektai, kertantys optinę ašį tarp siųstuvo TX ir imtuvo RX mažesniu nei 1,6 m/s greičiu. |
| Siųstuvo TX spinduliavimo kampas | 20° ±25% |
| Imtuvo RX priėmimo kampas |
|
| Įprastas veikimo nuotolis | 15 m (esant nepalankioms oro sąlygoms gali sumažėti 50 %) |
| Maksimalus veikimo nuotolis | 30 m nutraukus „+10m“ jungtį |
| Relės išėjimas | Daugiausia 500 mA ir 48 V |
| Naudojimas rūgščioje, druskingoje arba padidintos sprogimo rizikos aplinkoje | Ne |
| Montavimas | Vertikalus montavimas prie sienos |
| Apsaugos klasė | IP55 |
| Darbinė temperatūra | -20°C iki 60°C |
| Matmenys | 69x78x25mm |
| Svoris | 50g |

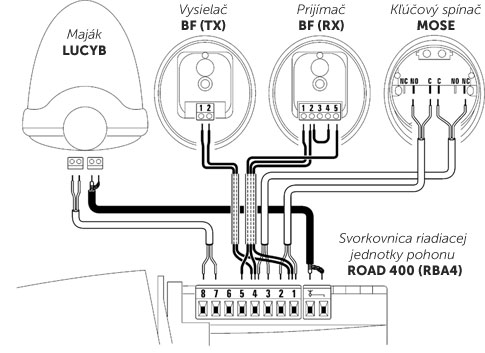

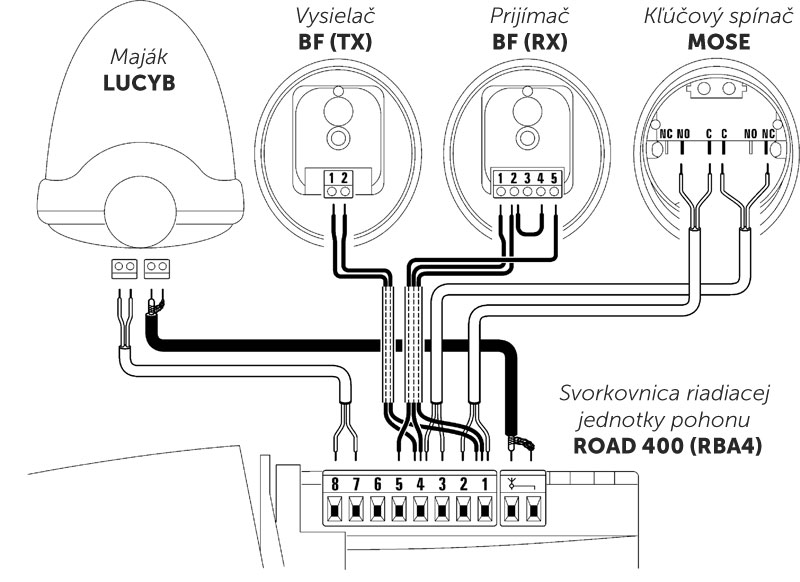

Fotoelementų prijungimas NICE MOF su pavara NICE Road 400

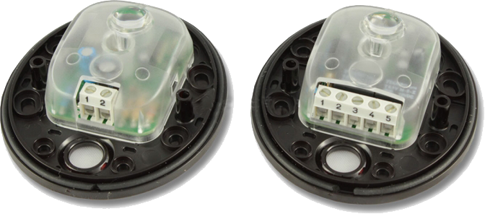

Fotoelementų vidus NICE MOF vartų pavaroms
