NICE Naked Sliding NKSL400 – atviras stumdomųjų vartų pavaros mechanizmas vartams iki 6 m / 400 kg (A)
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
478,65 € su PVM
| Svoris |
|---|
| 6,50 kg |
Produkto aprašymas NICE Naked Sliding NKSL400 – atviras stumdomųjų vartų pavaros mechanizmas vartams iki 6 m / 400 kg (A)
NICE NAKED NKSL400 – pavara paslėpta stulpe
NICE NKSL400 yra kompaktiška elektromechaninė pavara stumdomiesiems vartams, kurių ilgis iki 6 m, o svoris – 400 kg, skirta montuoti tiesiai į tuščiavidurį stulpą. Tiekiama be išorinių dangčių ir su įmontuotu NKA3R10 valdymo bloku. Pats variklis veikia naudodamas 24 V DC, visas įrenginys maitinamas iš 230 V AC.
Yra negrįžtamoji, turi viduje reguliuojamus galinius jungiklius ir padėties stebėjimą absoliučiuoju enkoderiu. Prie krumpliastiebio nereikia montuoti galinių jungiklių aktyvatorių. Tačiau vartams vis tiek būtini tvirti mechaniniai ribotuvai, neleidžiantys jiems nuvažiuoti nuo kreipiančiosios.
Kada rinktis NKSL400
Rinkitės NAKED, jei norite paslėpti pavarą stulpo konstrukcijoje ir turite vietos jai įstatyti, uždengti bei vėliau atlikti techninę priežiūrą. Svarbus ir vartų varčios svoris bei ilgis, judėjimo pasipriešinimas, ciklų skaičius ir važiuoklės būklė.
| Vartų varčios ilgis | Didžiausias ciklų skaičius per valandą | Didžiausias skaičius iš eilės |
|---|---|---|
| Iki 4 m | 35 | 14 |
| Daugiau kaip 4 m, iki 6 m | 23 | 11 |
| Svoris | Nurodytų ciklų dalis | Didžiausias rekomenduojamas greitis |
|---|---|---|
| Iki 200 kg | 100 % | V6 – itin greitai |
| Daugiau kaip 200 kg, iki 400 kg | 50 % | V5 – labai greitai |
Pavyzdys: 5 m / 350 kg vartams didžiausias skaičius yra 11 ciklų per valandą ir 5 iš eilės, o greitis – ne didesnis kaip V5. Vieną ciklą sudaro atidarymas ir uždarymas. Esant aukštai temperatūrai, ribotuvas gali leisti mažiau judesių.
Rinkdamiesi numatykite bent 50 % galios atsargą: pasipriešinimas paleidimo metu turi būti mažesnis nei pusė didžiausios jėgos, o judant – mažesnis nei pusė vardinės jėgos. Šiai pavarai tai reiškia maždaug mažiau nei 200 N paleidimo metu ir mažiau nei 100 N judant. Tai yra judėjimo pasipriešinimas, o ne vartų svoris kilogramais.
Kas įeina į pavaros komplektą ir ką reikia įsigyti papildomai
NKSL400 komplekte yra variklis su krumpliaračiu M4, 15 dantų ir įmontuotu valdymo bloku NKA3R10. Išorinis stulpas, išpjovų dangčiai, krumpliastiebis ir saugos priedai parenkami pagal vartus. Imtuvą ir nuotolinio valdymo pultus rinkitės pagal konkrečią komplektaciją.
Valdymo blokas leidžia nustatyti automatinį uždarymą ir uždarymą suveikus fotoelementams, atskirus OPEN/CLOSE ir žingsninio valdymo įėjimus, reguliuojamą dalinį atidarymą, jėgą ir greitį. Temperatūros jutiklis pritaiko jėgos valdymą prie šalčio. Atrakinti rankiniu būdu galima ir nesant elektros. Dvejus priešpriešiais judančius vartus galima sinchronizuoti Master/Slave režimu.
NKSL400 montuojama savitu būdu, o jos vidiniai galiniai jungikliai nustatomi pagal atskirą procedūrą.
Pavaros priedai
| Elementas | Paskirtis |
|---|---|
| BlueBUS fotoelementai | NICE EPMB arba NICE EPSB – siauroji versija. Maitinimas ir ryšys dviem laidais, be poliškumo; pakeitus įrenginius, juos reikia iš naujo aptikti. |
| Įspėjamoji lemputė | NICE ELDC žemos įtampos FLASH išėjimui. Prie šio išėjimo negalima jungti tinklo įtampos ELAC įspėjamosios lemputės. |
| Radijo bangomis valdomas įrenginys | NICE OXIBD į SM lizdą ir suderinami NICE nuotolinio valdymo pultai. Nuotolinio valdymo pulto tipas ir kodavimas turi atitikti imtuvą. |
| Krumpliastiebis | Nailoninis M4 krumpliastiebis su metaliniu įdėklu. Vartų svoris neturi tekti krumpliaračiui. |
| Nuotolinis atrakinimas | NICE KIO kartu su trosu NICE KA1, 6 m. Užtikrinkite prieigą prie atrakinimo mechanizmo ir uždarius vartus. |
| Atsarginis maitinimas nutrūkus elektrai | NICE PS124 yra pasirenkamas. Avarinių judesių skaičius priklauso nuo vartų, įkrovos ir akumuliatoriaus būklės. |

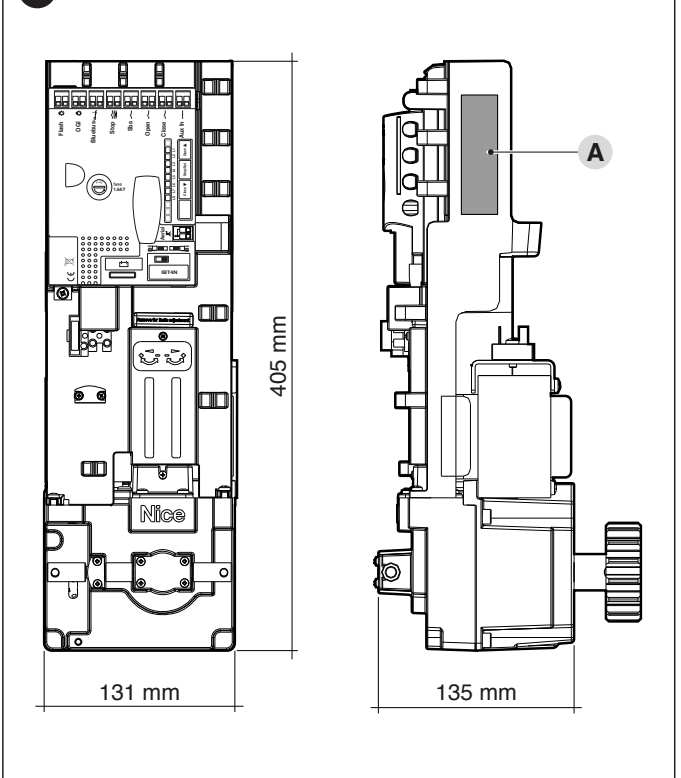

Pavaros matmenys ir reikalinga vieta viduje
Variklio matmenys yra 131 × 135 × 405 mm. Stulpo vidinis skerspjūvis turi būti ne mažesnis kaip 140 × 140 mm. Kaip pavyzdį galima naudoti 150 × 150 × 4 mm profilis; prieš gamindami patikrinkite tikrąjį vidinį matmenį, suvirinimo siūles ir montavimo tarpus. Taip pat žr. stulpo išpjovos brėžinį.

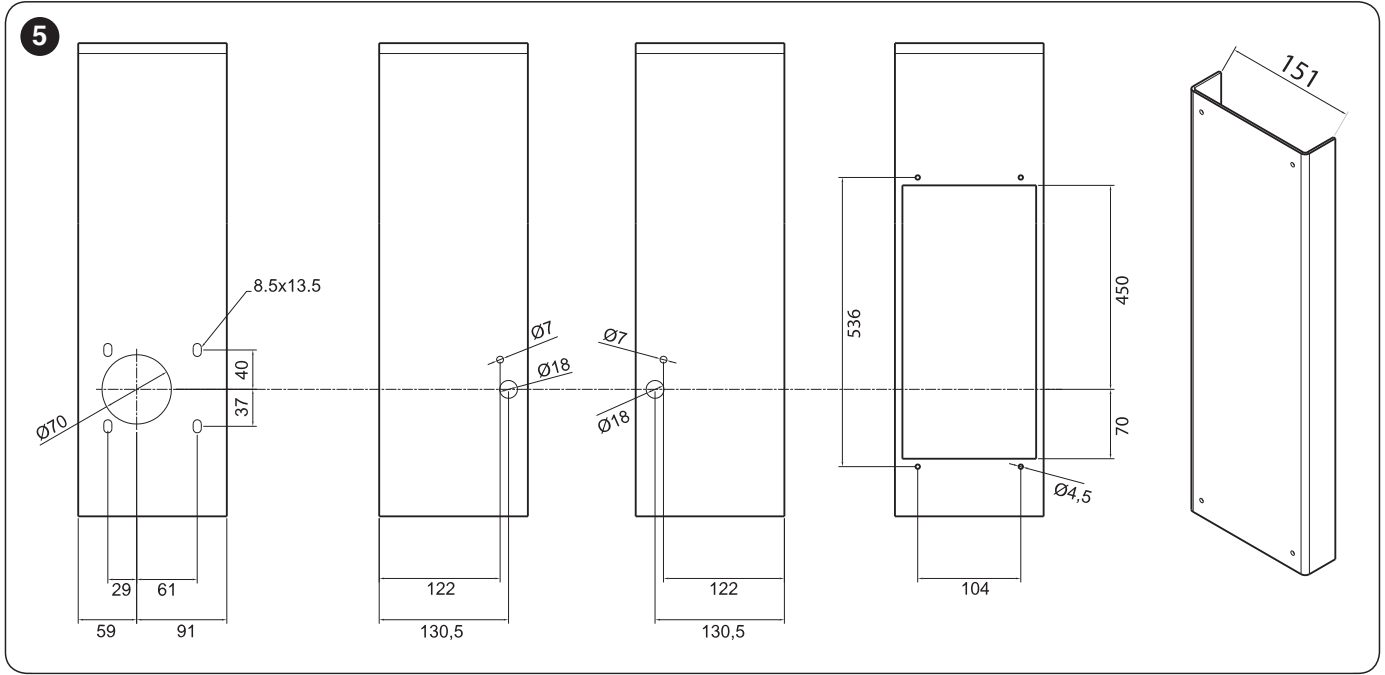

Stulpo išpjovos brėžinys
Priekinėje pusėje yra anga Ø 70 mm krumpliaračiui ir tvirtinimo angoms. Galinėje pusėje reikia stačiakampės 520 × 134 mm techninės priežiūros angos. Šoninės angos paruošiamos pagal pasirinktą atrakinimo pusę. Visų angų matmenis nustatykite pagal brėžinį.
Rekomenduojamo lenkto dangčio vidinis matmuo yra 151 mm. Uždenkite stulpo viršų, kad į jį nepatektų vanduo; uždenkite galinę techninės priežiūros išpjovą. Stulpą ir vartus būtina prijungti prie apsauginio įžeminimo. IP44 apsaugos klasė galioja tik tinkamai sumontuotam mazgui variklis + stulpas.
Montavimas ir krumpliastiebis
Montavimo, maitinimo tinklo prijungimo ir bandymų darbus atlieka kvalifikuotas technikas. Prieš atlikdami darbus atjunkite maitinimą iš tinklo ir akumuliatorių. Vartai turi lengvai judėti rankomis per visą eigą, negali nušokti nuo bėgio ar pajudėti savaime.
- Įrenkite tvirtus atidarymo ir uždarymo ribotuvus bei patikrinkite stulpo konstrukciją. Prieš įstatydami variklį, atrakintą vartų varčią nustatykite maždaug eigos viduryje.
- Uždėkite atrakinimo mechanizmo dangtelį su varžtu ir poveržle. Jei įstatydami variklį turite jį paremti, naudokite du komplekte esančius pagalbinius varžtus D, įstatydami juos į apatinius stulpo griovelius, kaip parodyta paveikslėlyje.

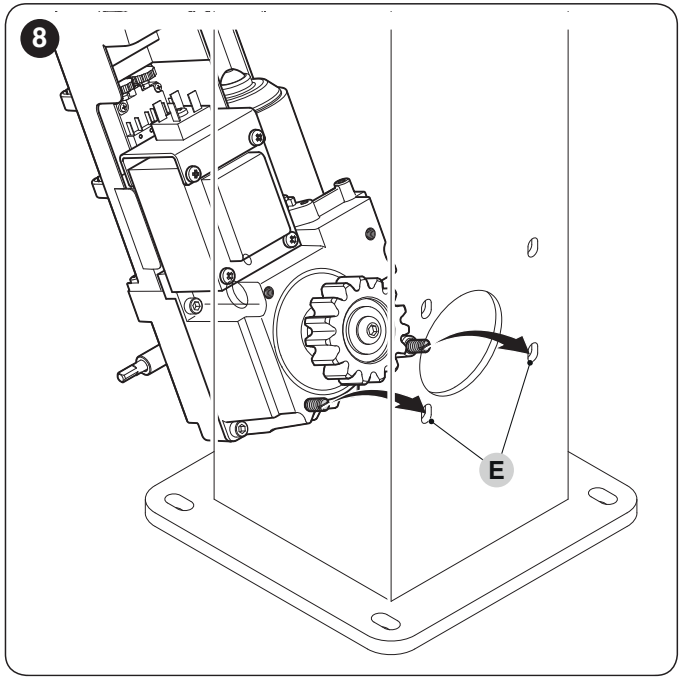

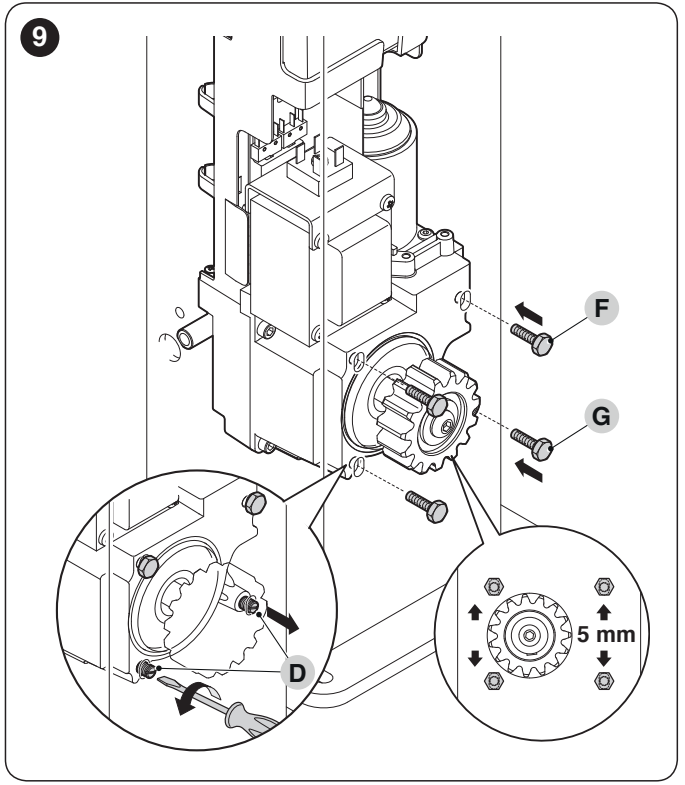

- Įstatykite variklį pro galinę angą, įtvirtinkite ir pritvirtinkite dviem viršutiniais M8 varžtais (F). Tada išimkite pagalbinius varžtus D ir tik tada įsukite du apatinius M8 varžtus (G).
- Variklio aukštį galima reguliuoti 5 mm. Trišonį atrakinimo kaištį pritaikykite prie stulpo pločio, patikrinkite uždėję raktą ir pagal brėžinį užfiksuokite veržle prie plokščiosios kaiščio dalies.
- Montuodami naują krumpliastiebį, atidarykite vartus bent 50 cm nuo uždarymo ribotuvo. Sulygiuokite krumpliastiebį su krumpliaračiu ir pritvirtinkite jį prie vartų varčios.

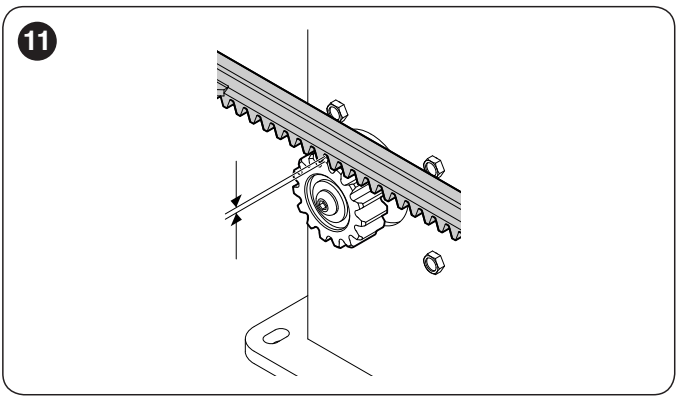

- Tarp krumpliastiebio ir krumpliaračio dantų palikite 1–2 mm tarpą per visą eigos ilgį. Vartų svoris neturi slėgti krumpliaračio.
- Visiškai atidarykite ir uždarykite atrakintus vartus rankomis. Krumpliastiebio ir krumpliaračio tarpusavio nesutapimas gali būti ne didesnis kaip 5 mm; tarpas tarp dantų per visą eigą turi išlikti 1–2 mm.

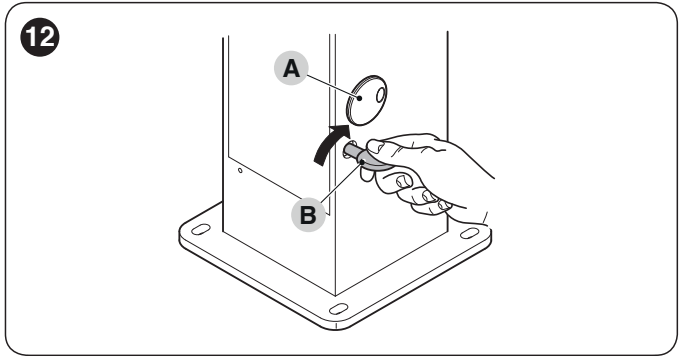

Rankinis atrakinimas
Prieš atrakindami sustabdykite vartus ir atjunkite maitinimą. Prilaikykite vartų varčią, kad ji netyčia nepajudėtų. Pastumkite spynos dangtelį, įkiškite raktą ir pasukite jį 90° pagal laikrodžio rodyklę. Tada vartus galima stumti rankomis.
Perstūmę vartus rankomis, grąžinkite atrakinimo mechanizmą į užfiksuotą padėtį ir prieš duodami automatinę komandą patikrinkite, ar pavara tinkamai susikabino. Prieigą galima įrengti iš abiejų stulpo pusių arba nuotoliniu būdu naudojant KIO ir KA1.
Elektros kabelių paruošimas
| Linija | Kabelis / ilgis |
|---|---|
| 230 V AC maitinimo tinklas | 3 × 1,5 mm² iki 30 m; ilgesniam įvadui – 3 × 2,5 mm², o apsauginį įžeminimą įrenkite pagal techniko projektą. |
| FLASH | 2 × 0,5 mm², ne daugiau kaip 20 m. |
| BlueBUS | 2 × 1,5 mm², ne daugiau kaip 30 m. Ilgesnes linijas įvertinkite atskirai. |
| Antena | Koaksialinis kabelis RG58, ne daugiau kaip 20 m; rekomenduojama trumpesnis nei 5 m. |
| Raktinis jungiklis | 2 × 2 × 0,5 mm² arba 1 × 4 × 0,5 mm², ne daugiau kaip 50 m. |
| Apsauginiai kraštai | 2 × 0,5 mm² iki 30 m; judančiam apsauginiam kraštui naudokite tinkamą signalo perdavimo sprendimą arba lankstų kabelį. |
Maitinimo kabelius nutieskite palikdami atsargą ir apsaugokite nuo tempimo. Vanduo ar kondensatas per apsauginį vamzdį negali patekti į elektroniką. Maitinimo tinklo ir žemosios įtampos linijos turi būti nutiestos pagal elektros projektą.

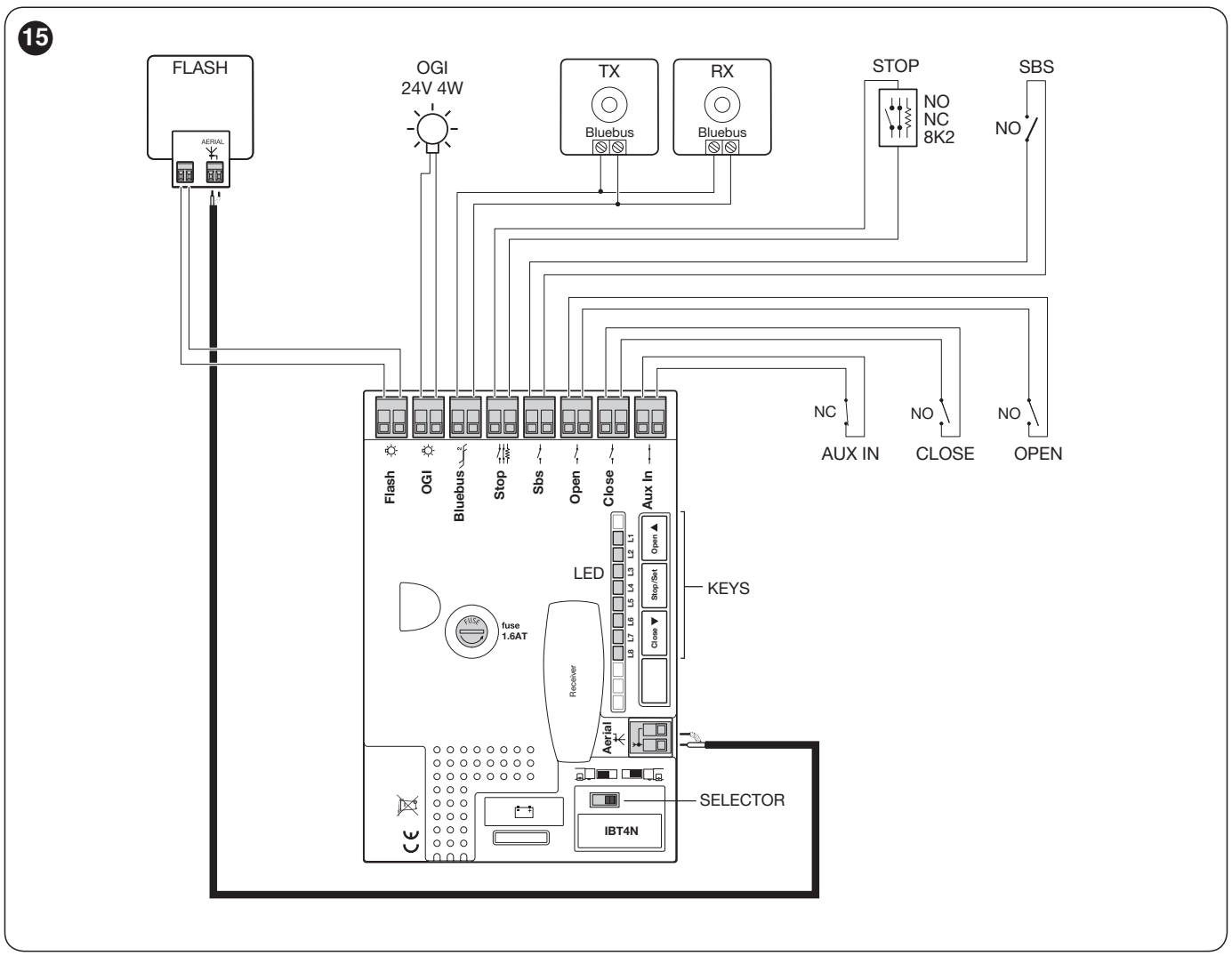

NKA3R10 schema ir priedų poliškumas
Toliau pateikta schema ir nustatymai skirti plokštei, kurios žymėjimai yra BlueBUS, STOP, SbS, OPEN, CLOSE ir AUX_IN, aštuoni LED L1–L8 ir trys mygtukai. Jei turite senesnę plokštę, palyginkite gnybtų žymėjimus su jos instrukcija; papildomos AUX_IN įvesties negalima įrengti sujungus ją su kitu gnybtu.
| Gnybtas | Paskirtis ir poliškumas |
|---|---|
| FLASH | Ne daugiau kaip dviem ELDC švyturėliams arba ne daugiau kaip dviem 12 V / 21 W lemputėms. Nenaudokite prie tinklo jungiamo ELAC švyturėlio. Vadovaukitės prijungto švyturėlio žymėjimu. |
| OGI | Programuojamas išėjimas, 24 V DC −30/+50 %, ne daugiau kaip 4 W. Funkcija nustatoma antrojo lygio L4 parametru; gamyklinis nustatymas – reaguoti į 3-ąjį radijo kanalo išėjimą. |
| BlueBUS | Suderinami įrenginiai jungiami lygiagrečiai dviem laidais, be poliškumo +/−. Ne daugiau kaip 15 BlueBUS įrenginių. |
| STOP | Išmokomasis įėjimas NO, NC arba 8,2 kΩ. Pasikeitus išmokytai būsenai, judėjimas sustabdomas ir trumpam pakeičiama kryptis. Pats kontaktas poliškumo neturi. |
| SbS / OPEN / CLOSE | Be potencialo NO kontaktas: žingsninis valdymas / atidarymas / uždarymas. CLOSE funkciją galima pakeisti į dalinį atidarymą. |
| AUX_IN | Be įtampos veikiantis NC kontaktas, gamykloje nustatyta STOP funkcija. Funkciją galima pakeisti Oview programuotoju. |

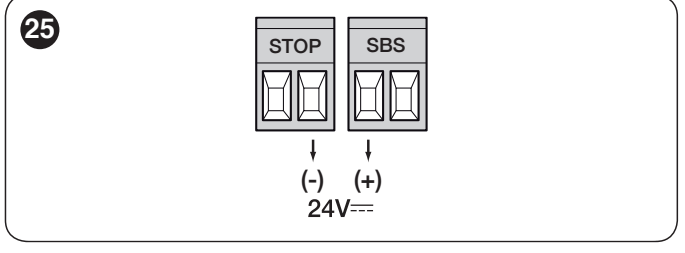

| Priedų maitinimas | Dešinysis STOP kontaktas = −, kairysis SbS kontaktas = + kaip parodyta toliau pateiktoje detalėje. 24 V DC −30/+50 %, daugiausia 100 mA visiems taip maitinamiems įrenginiams kartu. |
| Antena | Koaksialinis kabelis: šerdį prijunkite prie signalo, o ekraną – prie atitinkamo kontakto. Tai nėra maitinimo +/− kontaktai. |
| SM imtuvas / IBT4N | Radijo imtuvo lizdas / BusT4 sąsaja, skirta Oview. Įkiškite atjungę maitinimą. |
Nepainiokite pagalbinių maitinimo kontaktų su kontaktų pora, skirta pačiai komandai. Nejunkite išorinės įtampos prie įėjimų. Naudodami varžinį saugos kraštą, prijunkite ir užbaikite grandinę 8,2 kΩ rezistoriumi pagal jo instrukciją.
Fotoelementai ir saugos įtaisai
NICE EPMB ir NICE EPSB yra dviejų laidų BlueBUS fotoelementai. TX ir RX prijunkite lygiagrečiai prie BlueBUS; poliškumo paisyti nereikia. Ta pati pora turi turėti tokius pačius trumpiklius; skirtingoms poroms priskirkite skirtingus adresus.
| Adresas | Veikimas / paskirtis |
|---|---|
| PHOTO / PHOTO II | Išorinė pora maždaug 50 / 100 cm aukštyje; uždarant vartus sustabdo ir pakeičia jų judėjimo kryptį. |
| PHOTO 1 / PHOTO 1 II | Vidinė pora maždaug 50 / 100 cm aukštyje; uždarant vartus sustabdo ir pakeičia jų judėjimo kryptį. |
| PHOTO 2 / PHOTO 2 II | Apsauga vartams atsidarant; vieta parenkama pagal saugomą plotą. |
| PHOTO 3 | Pora, dengianti visą automatikos įrenginį. Derinant su PHOTO II, TX/RX tarpusavio padėtis turi atitikti fotoelementų instrukciją. |
Fotoelementus ir saugos kraštus išdėstykite taip, kad jie apsaugotų nuo konkrečių vartų keliamų pavojų, įskaitant zoną už atidarytos varčios. Po kiekvieno prijungimo ar adresavimo pakeitimo iš naujo paleiskite įrenginių įsiminimo procedūrą ir atlikite veikimo bandymus.
Ribiniai jungikliai ir pirmasis paleidimas
- Mechaninis nustatymas: variklis turi būti pritvirtintas prie vartų, kai jie yra maždaug ties eigos viduriu. Atrakinkite varčią, visiškai ją atidarykite ir uždarykite; taip iš anksto nustatomi vidiniai ribiniai jungikliai. Grąžinkite ją į vidurinę padėtį ir užfiksuokite pavarą.
- Kryptis: atjungę maitinimą, nustatykite selektorių pagal atidarymo kryptį – į kairę arba į dešinę. Įjungus maitinimą, BlueBUS turi mirksėti kartą per sekundę, TX/RX LED – mirksėti, o FLASH/OGI – nešviesti.
- Įrenginių įsiminimas: vienu metu laikykite nuspaudę OPEN + STOP/SET. Kai L1/L2 pradės greitai mirksėti, maždaug po 3 s, atleiskite mygtukus. Palaukite, kol procedūra baigsis; STOP turi šviesti, o L1/L2 – užgesti.
- Eigos ilgio įsiminimas: vienu metu laikykite nuspaudę CLOSE + STOP/SET ir atleiskite, kai vartai pradės judėti, maždaug po 3 s. Pirmasis judesys turi būti atidarymo kryptimi. Jei vartai užsidaro, paspauskite STOP/SET, atjunkite maitinimą, pataisykite krypties selektoriaus padėtį ir pakartokite įsiminimo procedūrą.
- Leiskite vartams visiškai atsidaryti iki ribinio jungiklio, o tada visiškai užsidaryti. Nepertraukite vartų eigos; įvykus klaidai patikrinkite laidų jungtis ir saugos įtaisus.

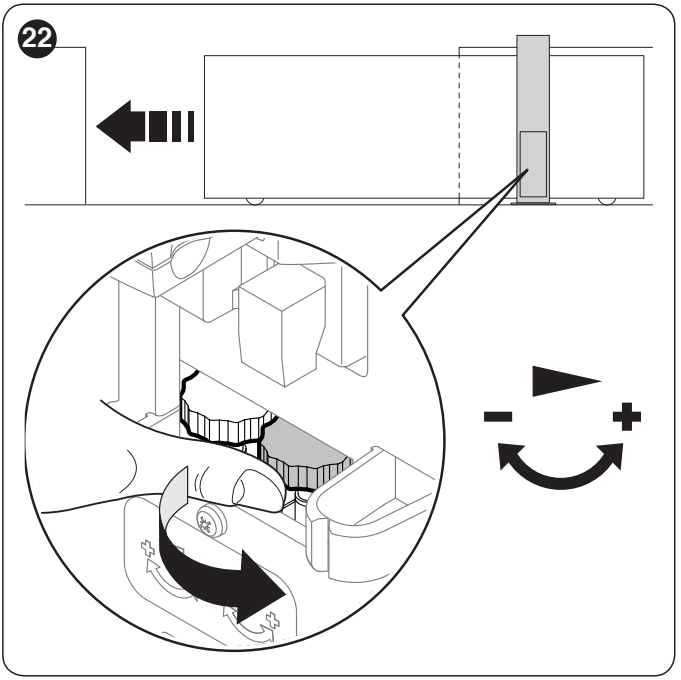

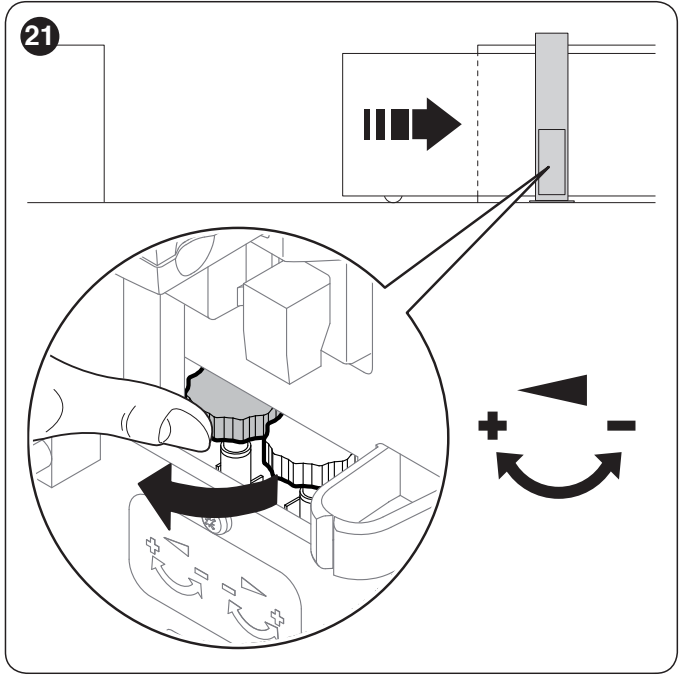

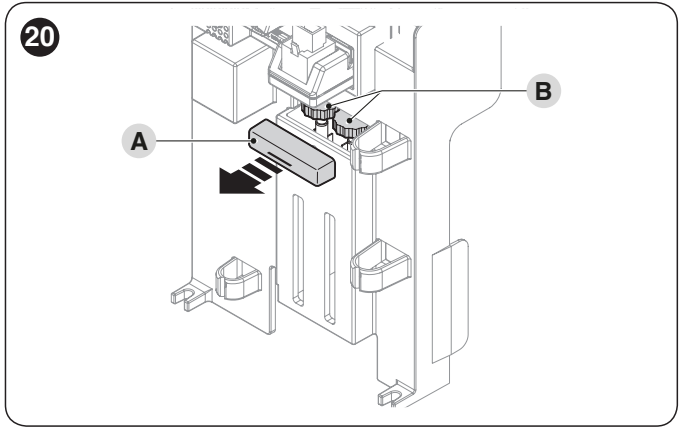

Tikslaus galinių padėčių sureguliavimo procedūra
Technikas nuima dviejų reguliavimo rankenėlių dangtelį. Pasirenka rankenėlę su atitinkamą galinę padėtį žyminčia rodykle ir reguliuoja mažais žingsniais. Pusė apsisukimo atitinka maždaug 3 cm vartų judesį. Atlikęs reguliavimą, duoda naują komandą ta kryptimi ir patikrina, ar vartai sustoja.
Bandymo metu varčia turi sulėtėti artėjant prie galinės padėties ir sustoti maždaug 2–3 cm iki standžios mechaninės atramos. Patikrinkite krumpliastiebio laisvumą, tvirtinimo elementų stabilumą, fotoelementų ir saugos kraštų veikimą bei išmatuokite smūgio jėgas. Eksploatuoti leidžiama tik išbandžius visą įrenginį.
Pirmojo lygio nustatymai – įjungti / išjungti
Toliau pateikti nustatymai skirti NKA3R10 plokštei su OPEN, STOP/SET, CLOSE mygtukais ir L1–L8 LED indikatoriais. Gamykloje visos pirmojo lygio funkcijos nustatytos į OFF.
- Laikykite nuspaudę STOP/SET, kol pradės mirksėti L1.
- Mygtukais OPEN/CLOSE pasirinkite funkcijos LED indikatorių.
- Trumpai paspaudę STOP/SET, pakeiskite būseną: trumpas mirksėjimas = OFF, ilgas = ON.
- Jei 10 s nepaspaudžiamas joks mygtukas, nustatymas išsaugomas ir programavimo režimas baigiamas.
| LED | Funkcija | Įjungus |
|---|---|---|
| L1 | Automatinis uždarymas | Atidarius vartus pradedama skaičiuoti nustatyta pauzė; numatytoji trukmė – 30 s. |
| L2 | Uždarymas suveikus fotoelementui | Fotoelementui atsilaisvinus, vartai užsidaro po 5 s. Kai L1 išjungtas, vartai pirmiausia visiškai atsidaro; kai L1 įjungtas, atsilaisvinus spinduliui atidarymas gali būti užbaigtas. STOP nutraukia šią funkciją. |
| L3 | Visada uždaryti | Atkūrus maitinimą, atviri vartai uždaromi, prieš tai 5 s mirksint įspėjamajai lemputei. |
| L4 | Budėjimo režimas | Po 1 min. neveikimo išjungiami BlueBUS ir LED indikatoriai, išskyrus lėtai mirksintį BlueBUS. Komanda vėl įjungia veikimą. |
| L5 | Didžiausia galia | Praleidžiamas tolygus įsibėgėjimas; pradedama judėti visa galia. |
| L6 | Įspėjamasis mirksėjimas | Prieš vartams pradedant judėti, įspėjamoji lemputė mirksi 3 s. |
| L7 | CLOSE kaip dalinis atidarymas | Pakeičia laidinio CLOSE įėjimo funkciją. |
| L8 | Pavaldusis įrenginys | Antrasis variklis sinchroniškai priešingomis kryptimis judančioms vartų varčioms. |
Antrojo lygio nustatymai
Laikykite nuspaudę STOP/SET, kol L1 pradės mirksėti, tada mygtukais OPEN/CLOSE pasirinkite parametrą. Dar kartą laikykite nuspaudę STOP/SET; maždaug po 3 s bus parodyta esama vertė. Laikydami nuspaudę STOP/SET, mygtukais OPEN/CLOSE pasirinkite norimą vertę, tada atleiskite STOP/SET. Po 10 s neveikimo nustatymas išsaugomas. Paryškintos vertės yra gamykliniai nustatymai.
| Parametras | L1–L8 reikšmės |
|---|---|
| L1 – pauzė | L1: 5 s; L2: 15 s; L3: 30 s; L4: 45 s; L5: 60 s; L6: 80 s; L7: 120 s; L8: 180 s. |
| L2 – žingsninis valdymas | L1: atidaryti–sustabdyti–uždaryti–sustabdyti; L2: atidaryti–sustabdyti–uždaryti–atidaryti; L3: atidaryti–uždaryti–atidaryti–uždaryti; L4: daugiabučio režimas; L5: daugiabučio režimas 2 (komanda ilgiau nei 2 s = STOP); L6: 2 žingsnių valdymas (komanda trumpiau nei 2 s = dalinis atidarymas); L7: valdymas laikant nuspaustą mygtuką; L8: pusiau automatinis atidarymas / uždarymas laikant nuspaustą mygtuką. |
| L3 – greitis | L1: labai lėtai; L2: lėtai; L3: vidutiniškai; L4: greitai; L5: labai greitai; L6: ypač greitai; L7: greitai atidaryti / lėtai uždaryti; L8: ypač greitai atidaryti / greitai uždaryti. |
| L4 – OGI išvestis | L1: atidarytų vartų indikatoriaus lemputė; L2: aktyvi uždarius; L3: aktyvi atidarius; L4: 2 radijo išvestis; L5: 3 radijo išvestis; L6: 4 radijo išvestis; L7: techninės priežiūros indikatoriaus lemputė; L8: elektrinė spyna. Įtampa išlieka 24 V DC −30/+50 %, maks. 4 W. |
| L5 – jėga | L1: ypač lengvi; L2: labai lengvi; L3: lengvi; L4: vidutiniai; L5: vidutiniškai sunkūs; L6: sunkūs; L7: labai sunkūs; L8: ypač sunkūs vartai. Reikšmę būtina patikrinti išmatuojant jėgas. |
| L6 – dalinis atidarymas | L1: 0,5 m; L2: 1 m; L3: 1,5 m; L4: 2 m; L5: 2,5 m; L6: 3 m; L7: 3,4 m; L8: 4 m. |
| L7 – techninės priežiūros intervalas | L1: automatinis pagal apkrovą; L2: 1 000; L3: 2 000; L4: 4 000; L5: 7 000; L6: 10 000; L7: 15 000; L8: 20 000 ciklų. |
| L8 – paskutinės klaidos | L1: paskutinis ciklas; L2–L8: ankstesni ciklai eilės tvarka. Skirta istorijai nuskaityti. |
Jėgos nustatymas nekompensuoja stringančios kreipiamosios ar kliūties. Pakeitus jėgą arba greitį, būtina iš naujo patikrinti saugą ir išmatuoti smūgio jėgas. Jei vartai sveria daugiau nei 200 kg, laikykitės viršutinės V5 greičio ribos.
Imtuvas ir nuotolinio valdymo pulteliai
Įrenginyje yra SM jungtis imtuvui, pavyzdžiui, NICE OXIBD. Esant standartiniam priskyrimui, 1 išvestis reiškia žingsninį valdymą, 2 – dalinį atidarymą, 3 – atidarymą, o 4 – uždarymą. Era One, Era Inti arba kitus NICE pultelius rinkitės pagal suderinamumą su įmontuotu imtuvu; jo instrukcijoje nurodoma, kaip pulteliai įrašomi ir ištrinami.
Naudojant OXIBD, išorinė antena jungiama tiesiai prie imtuvo, prie koaksialinio kabelio centrinės gyslos ir ekrano kontaktų. Pagrindinės plokštės antenos gnybtas, parodytas schemoje su senesniu imtuvu, jos nepakeičia. Imtuvą įstatykite ir anteną prijunkite atjungę maitinimą.

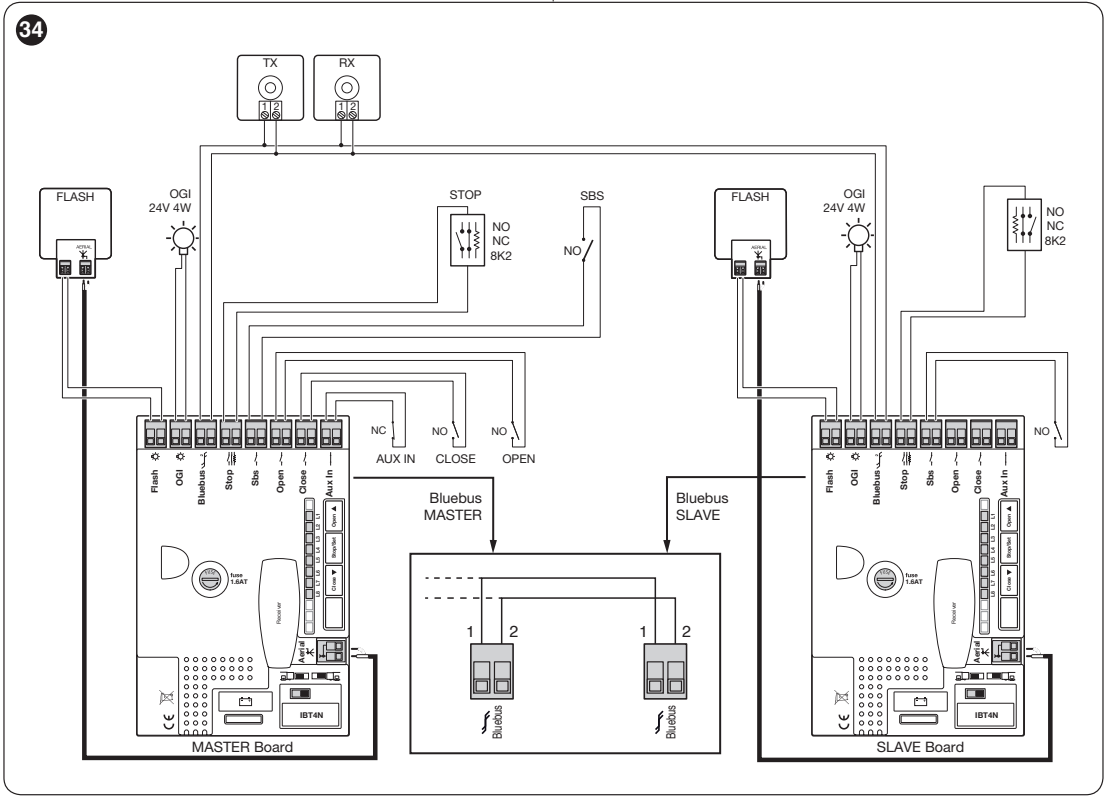

Dveji priešingomis kryptimis varstomi vartai – Master / Slave
Kiekvieniems vartams reikia atskiro NKSL400. Vienas variklis lieka Master, o kitame įjungiama L8 Slave. BlueBUS jungtis tarp variklių turi išlaikyti kontaktų tvarką: 1 Master → 1 Slave ir 2 Master → 2 Slave pagal originalią jungimo schemą. Šie numeriai nurodo kontaktų eiliškumą; tai nėra universalūs +/− poliai. BlueBUS fotodavikliams poliškumas ir toliau nesvarbus.
- Atjungę maitinimą sumontuokite ir sujunkite variklius bei nustatykite priešingas atidarymo kryptis.
- Imtuvą ir bendrus valdymo bei saugos įtaisus pagal schemą prijunkite prie Master. Slave gali turėti savo FLASH, OGI, STOP ir SbS valdiklį, valdantį tik jo vartų dalį.
- Įjungę Slave nustatykite L8 ON. Pirmiausia Slave įrenginyje atlikite įtaisų mokymą, tada – Master.
- Abiejų vartų dalių eigos ilgio mokymą pradėkite Master įrenginyje. Patikrinkite kiekvieną saugos įtaisą ir bendrą veikimą.
Slave įėjimai OPEN, CLOSE ir AUX_IN nenaudojami. Atsarginio maitinimo atveju kiekvienam varikliui reikia atskiros baterijos. Slave jėgos ir signalizavimo nustatymai gali skirtis.
Diagnostika pagal įspėjamosios lempos mirksėjimą
Įvykus gedimui suskaičiuokite trumpus mirksnius: serija kartojama po maždaug 1 s pauzės. Įprastai judėjimo metu lemputė mirksi maždaug 0,5 s įjungta / 0,5 s išjungta.
| Skaičius | Reikšmė ir patikra |
|---|---|
| 1 | BlueBUS: įtaisų būsena nesutampa su įsiminta. Patikrinkite kabelį, adresus ir galimus sistemos pakeitimus. |
| 2 | Fotodaviklio suveikimas: kliūtis, nešvarumai arba netinkamas išlygiavimas. |
| 3 | Jėgos ribotuvo suveikimas: kliūtis arba padidėjusi trintis. Pirmiausia patikrinkite mechaniką. |
| 4 | Suveikė STOP. Patikrinkite saugos grandinę. |
| 5 | Vidinių parametrų klaida. Palaukite bent 30 s ir išsiųskite komandą; jei klaida kartojasi, kreipkitės į techninės priežiūros specialistą. |
| 6 | Per valandą viršytas ciklų skaičius. Leiskite pavarai atvėsti. |
| 7 | Vidinių grandinių klaida. Technikas atjungia visus maitinimo šaltinius; jei klaida kartojasi, kreipkitės į techninės priežiūros specialistą. |
| 8 | Nuolatinė komanda blokuoja kitas komandas; patikrinkite, pavyzdžiui, OPEN laikmatį. |
| 9 | Automatika užblokuota automatikos STOP komanda; reikia atitinkamos elektroninės atblokavimo komandos, vien mechaninio rakto nepakanka. |
| BlueBUS mirksi kartą per sekundę | Įprastas veikimas; du greiti mirksniai patvirtina įvesties būsenos pasikeitimą arba priimtą komandą. |
|---|---|
| STOP šviečia | Išmoktas saugos įėjimas yra leistinos būsenos; užgesimas reiškia, kad jis suveikė. |
| L1/L2 mirksi kartu | Reikia išmokti įtaisus. |
| L3/L4 mirksi kartu | Reikia išmokti eigos ilgį. |
| AUX_IN nešviečia | Esant pagrindinei funkcijai NC kontaktas yra atviras; patikrinkite grandinę. |
| Pultelis nereaguoja | Patikrinkite bateriją ir ar pultelis įrašytas į tinkamą imtuvą. Jei nemirksi ir BlueBUS, technikas patikrina maitinimą ir saugiklius. |
Paskutines aštuonias klaidas galima perskaityti per antrojo lygio parametrą L8: laikydami nuspaudę STOP/SET mygtuką, OPEN/CLOSE pasirinkite atitinkamą ciklą ir suskaičiuokite mirksnius. Saugos grandinių neišjunkite jas sujungdami trumpikliu.

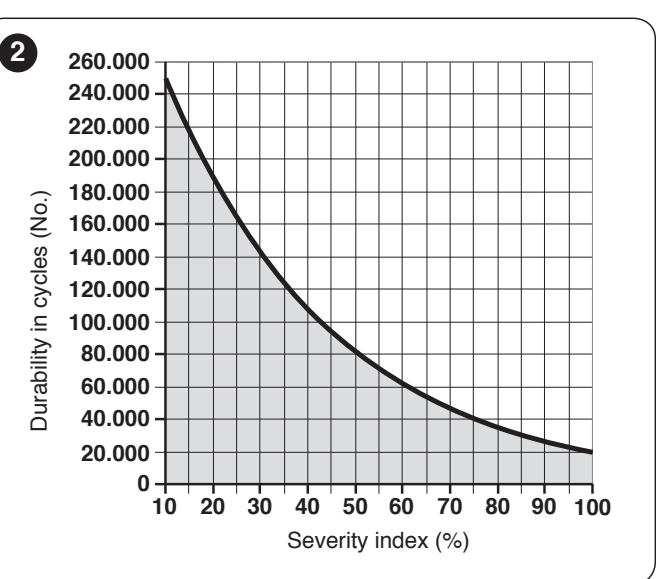

Orientacinis eksploatavimo laikas
Apskaičiuokite konkrečių vartų ir eksploatavimo sąlygų indeksų sumą. Grafiko horizontaliojoje ašyje raskite procentinę sumą, o vertikaliojoje – orientacinį ciklų skaičių. Grafike daroma prielaida, kad techninė priežiūra atliekama reguliariai; tai nėra garantija ir nenurodomas metų skaičius.
| Veiksnys | Apkrovos indeksas |
|---|---|
| Ilgis | Iki 3 m: 0 %; 3–4 m: 5 %; 4–5 m: 10 %; 5–6 m: 20 %. |
| Svoris | Mažiau nei 200 kg: 0 %; 200–300 kg: 15 %; 300–400 kg: 30 %. |
| Temperatūra / drėgmė | Virš +40 °C arba žemiau 0 °C, taip pat esant didesnei nei 80 % drėgmei: 20 %. |
| Dulkės, smėlis arba druska | 15 %. |
| 4 lygiu nustatyta jėga | 15 %. |
Techninė priežiūra ir atsarginis maitinimas
Techninę priežiūrą atlikite ne vėliau kaip po 6 mėnesių arba 20 000 manevrų nuo ankstesnės techninės priežiūros, atsižvelgiant į tai, kas įvyksta anksčiau. Taip pat atsižvelkite į anksčiau per L7 nustatytą įspėjimą. Technikas patikrina, ar nėra korozijos, apžiūri tvirtinimo elementus, krumpliaratį, krumpliastiebį, rankinį valdymą, galinius jungiklius ir saugos įtaisus, taip pat pakartoja bandymus.
Prieš atlikdami techninę priežiūrą atjunkite elektros tinklo ir atsarginę baterijas. PS124 prijungiamas tik baigus montuoti ir programuoti, nes gali maitinti įrenginį net ir išjungus elektros tinklą. Pavaros korpuse yra atskira vieta baterijai. Naudotojas turi palaikyti švarų vartų judėjimo kelią ir fotoelementų optiką; sugedus įrangai arba jai veikiant neįprastai, automatinį valdymą reikia nutraukti. Vaikus ir kitus asmenis laikykite atokiau nuo judančių vartų.
NKSL400 techniniai duomenys
| Komplekto / variklio maitinimas | 230 V AC, 50/60 Hz / 24 V DC |
|---|---|
| Srovė / galia | 1,1 A / 250 W |
| Didžiausia momentinė galia | 330 W |
| Didžiausia / vardinė jėga | 400 N / 200 N |
| Didžiausias / vardinis sukimo momentas | 12 Nm / 6 Nm |
| Greitis | Iki 0,34 m/s be apkrovos; 0,18 m/s esant vardiniam sukimo momentui. |
| Ilgiausias nepertraukiamo veikimo laikas | 10 minučių esant vardiniam sukimo momentui; taip pat taikomi ciklų skaičiaus apribojimai, atsižvelgiant į vartų ilgį ir svorį. |
| Krumpliastiebio pavara | M4, krumpliaratis Z15 |
| Matmenys / svoris | 131 × 135 × 405 mm / 6,5 kg |
| Sumontuoto įrenginio apsaugos klasė | IP44, tinkamai sumontavus ir uždengus stulpą |
| Darbinė temperatūra | −20 iki +50 °C |
| Izoliacijos klasė | I – apsauginis įžeminimas privalomas. |
| Atsarginis maitinimas | Pasirenkama PS124; veikimas dingus elektrai priklauso nuo baterijos būklės ir vartų. |
