NICE OX4T – universalus keturių kanalų išorinis imtuvas su kintamuoju kodu
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
137,98 € su PVM
| Svoris |
|---|
| 0,40 kg |
Produkto aprašymas NICE OX4T – universalus keturių kanalų išorinis imtuvas su kintamuoju kodu
Keturių kanalų išorinis (ką tai reiškia?) suderinamas imtuvas su NICE valdikliais su kintamuoju kodu, tipo O-Code (72 bitų kodas leidžia 4,7 kvadrilijono kombinacijų, todėl juo praktiškai neįmanoma piktnaudžiauti). Taip pat atpažįsta ir kodavimą FloR valdiklių Era Flor ir FloR-s ir kodavimą Smilo. Naudodami šį imtuvą galite valdyti naudodami valdiklį arba mygtuką NICE prekės ženklo kito prekės ženklo automatinę įrangą naudojant potencialo neturinčias reles. Relės yra standartinės potencialo neturinčios, tačiau jei padarysite maitinimo sujungimą per relę, taip pat galėsite valdyti bet kurį kitą 230 V įrenginį, pavyzdžiui, variklį, šviestuvą, žaliuzes, markizes, roletus, langines ir kt.
Trumpa NICE OX4T imtuvo savybių apžvalga
- Imtuvo atmintyje galite išsaugoti iki 1024 valdiklių.
- Įrenginyje yra 4 relės su normaliai atvirais (NO) ir normaliai uždarais (NC) kontaktais.
- Relėms galima nustatyti vieną iš 14 komandų.
- Yra 3 jungikliai, iš kurių 2 galima naudoti nustatant laikmatį.
- Jis taip pat gali veikti kaip vadinamasis kartotuvas: perduoti signalą iš nuotolinio valdiklio į kitą, toliau esantį imtuvą ir taip padidinti visos automatikos veikimo nuotolį.
NICE OX4T imtuvo montavimas

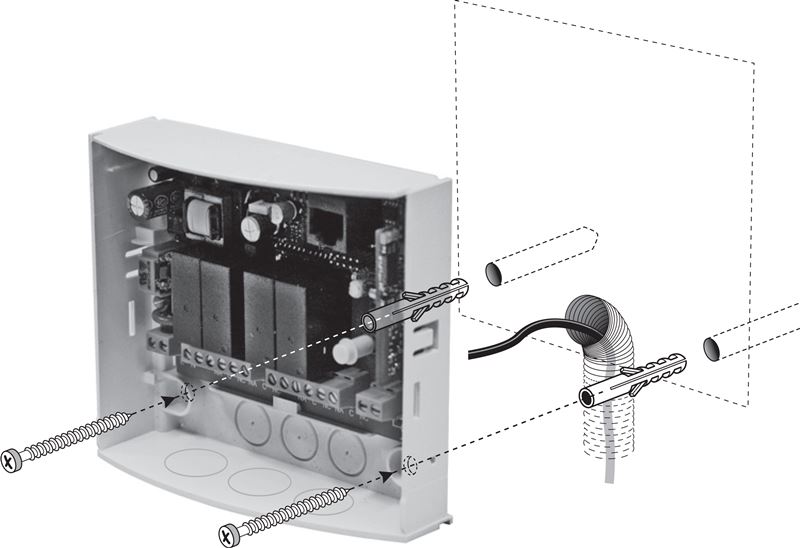

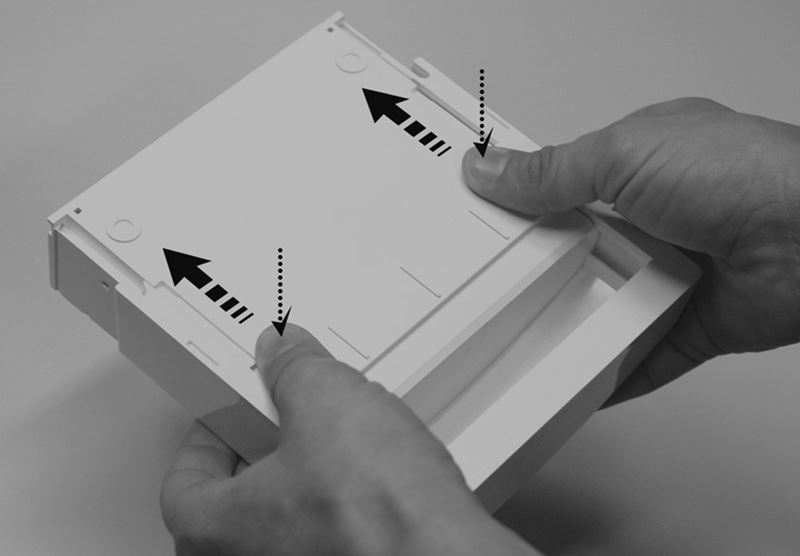

| 1. Nuimkite viršutinį imtuvo dangtelį | 2. Pažymėtose vietose išgręžkite skyles varžtams ir kabeliams, tada pritvirtinkite imtuvą prie sienos ar kito paviršiaus. |
|---|---|
 |
 |
NICE OX4T imtuvo schema ir prijungimas

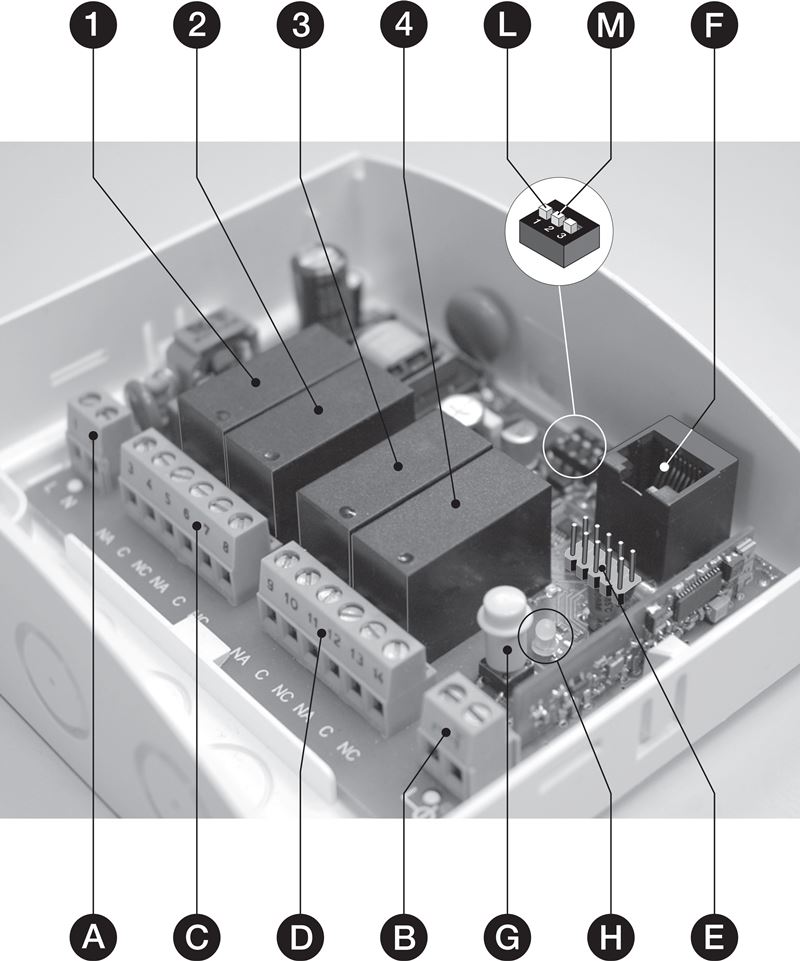

Imtuve yra maitinimo įėjimai, išėjimai keturioms relėms ir įėjimas antenai:
| Žymėjimas | Aprašymas |
|---|---|
| 1, 2, 3, 4 | Relė |
| A | Maitinimo įėjimas |
| B | Įėjimas antenai |
| C | 1 ir 2 relių išėjimas |
| D | 3 ir 4 relių išėjimas |
| E | Prievadas NICE OBOX įrenginiui |
| F | Prievadas NICE O-View ir NICE BusT4 įrenginiams |
| G | Programavimo mygtukas P1 |
| H | L1 šviesos diodas |
| L | Jungiklis laikmačiui I |
| M | Jungiklis laikmačiui II |
Elektros jungimas ir relių aprašymas
Visos 4 relės yra potencialo neturinčios.
Kiekviena relė turi 1 bendrąjį kontaktą (C), vieną normaliai atvirą kontaktą (NO) ir vieną normaliai uždarą kontaktą (NC).
Relės 1+2+3+4 yra izoliuotos nuo vidinės imtuvo grandinės, todėl per jas gali tekėti 230 V tinklo srovė; taip pat tarpusavyje izoliuotos relių poros 1+2 ir 3+4. Taigi galima naudoti šiuos derinius:
- visas reles naudoti didelės srovės grandinei
- arba visas reles naudoti silpnos srovės grandinei
- arba 1+2 reles naudoti didelės srovės grandinei o 3+4 reles – silpnos srovės grandinei
- arba 1+2 reles naudoti silpnos srovės grandinei o 3+4 reles – didelės srovės grandinei
Didelės srovės grandinės prijungimo pavyzdys

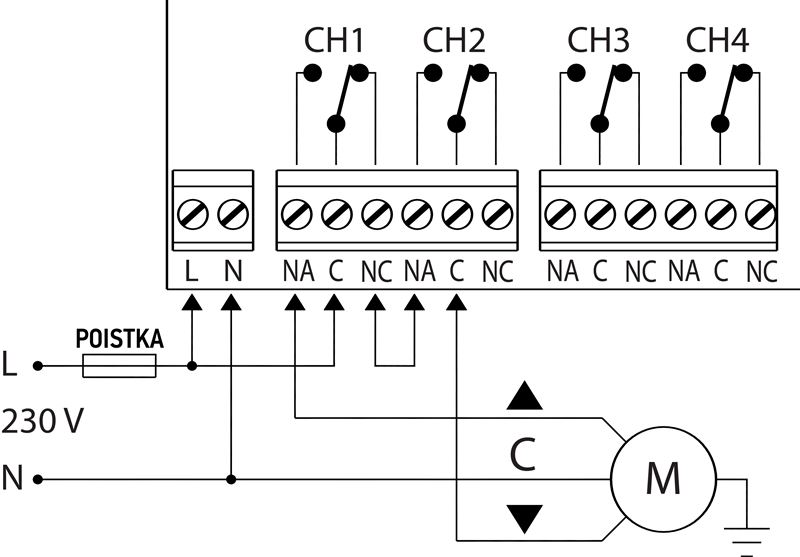

| Bendrosios paskirties elektros grandinės prijungimo pavyzdys (šviestuvas, variklis ir kt.) | Dvikrypčio variklio prijungimo pavyzdys (vienas kanalas / relė suka viena kryptimi, kitas – kita) |
|---|---|
 |
 |
Jei nuotolis per mažas nuotolinio valdiklio reikia naudoti išorinę anteną, pavyzdžiui, NICE ABF. Montuodami anteną kabelį palikite tiesų, kad jis būtų kuo mažiau lenkiamas ir sukiojamas. Kad nuotolis būtų kuo didesnis, anteną montuokite kuo aukščiau virš metalinių ar gelžbetoninių konstrukcijų.
Išorinio NICE OX4T imtuvo programavimas
Susiejimas su valdikliu – įvadas
Susiejimo metu imtuvas komunikuoja naudodamas mygtuką P1, kurį spaudžiate, o imtuvas atsako mirksėdamas šviesos diodu. Žr. mirksėjimo diagnostiką, jei kas nors neveikia.
Į imtuvą galima įrašyti 1024 nuotolinio valdymo pultelius su palaikomu kodavimu O-Code/FloR/TTS, Smilo ir Flo.
Dėmesio: Pirmasis įrašytas pultelis nustato kodavimo tipą, kuris bus naudojamas toliau. Taigi, jei atmintyje būtų įrašytas Smilo kodavimo pultelis, pultelio su kodavimu, pavyzdžiui, FloR, su imtuvu daugiau nesusiesite, nebent ištrintumėte visą atmintį (mažai tikėtinas atvejis). Prijungus imtuvą prie maitinimo šaltinio, jis sumirksės tam tikrą skaičių ilgų žalių mirksnių, kurie nurodo naudojamą kodavimo tipą.
Pultelį su imtuvu galima susieti dviem režimais:
Susiejimas su nuotolinio valdymo pulteliu I režimu.
Taip visi pultelio mygtukai vienu metu įrašomi į imtuvo atmintį. Veikimas bus toks: pirmasis mygtukas valdo pirmąją relę, antrasis – antrąją, trečiasis – trečiąją, o ketvirtasis – ketvirtąją relę. Valdymo būdas nustatytas pusiau automatiniu režimu „įjungta / išjungta, kol laikau nuspaudęs“. Jei pultelis turi mažiau mygtukų, bus įrašytas tik atitinkamas relių skaičius.
Susiejimo eiga:
- Paspauskite P1 mygtuką imtuve ir laikykite jį nuspaudę, kol užsidegs L1 LED indikatorius tada atleiskite mygtuką.
- Per 10 sekundžių (arba kol indikatorius šviečia) paspauskite ir laikykite nuspaudę bet kurį pultelio mygtuką, kol imtuvo indikatorius sumirksės tris kartus, tada atleiskite pultelio mygtuką.
- Norėdami įrašyti daugiau pultelių, pakartokite 2 veiksmą. Tačiau kiekvieną kartą tai reikia padaryti per 10 sekundžių nuo paskutinio pultelio susiejimo.
Susiejimas su nuotolinio valdymo pulteliu II režimu.
Tai sudėtingesnė procedūra. Susiejimo eiga:
- Paspauskite P1 mygtuką imtuve tiek kartų, koks lentelėje nurodyto įsakymo numeris jums reikalingas. LED indikatorius sumirksės tiek kartų, kiek kartų paspaudėte P1 mygtuką, tada trumpam nutils ir vėl pradės mirksėti.
- Per 10 sekundžių (arba kol indikatorius mirksi) paspauskite ir laikykite nuspaudę bet kurį pultelio mygtuką, kol indikatorius imtuve sumirksės tris kartus (kitu dažniu), tada atleiskite pultelio mygtuką.
- Norėdami įrašyti daugiau pultelių, pakartokite 2 veiksmą. Tačiau kiekvieną kartą tai reikia padaryti per 10 sekundžių nuo paskutinio pultelio susiejimo.
Taip į atmintį įrašomas tik konkretus mygtukas (išskyrus 9, 10, 13 ir 14 įsakymus). Mygtukui galima priskirti vieną iš 14 įsakymų:
| Numeris | Aprašymas |
|---|---|
| 1 | įjungia 1 RELĘ režimu „įjungta / išjungta, kol laikau nuspaudęs“ |
| 2 | įjungia 2 RELĘ režimu „įjungta / išjungta, kol laikau nuspaudęs“ |
| 3 | įjungia 3 RELĘ režimu „įjungta / išjungta, kol laikau nuspaudęs“ |
| 4 | įjungia 4 RELĘ režimu „įjungta / išjungta, kol laikau nuspaudęs“ |
| 5 | įjungia 1 RELĘ režimu „įjungti / išjungti“ |
| 6 | įjungia 2 RELĘ režimu „įjungti / išjungti“ |
| 7 | įjungia 3 RELĘ režimu „įjungti / išjungti“ |
| 8 | įjungia 4 RELĘ režimu „įjungti / išjungti“ |
| 9* | įjungia 1 ir 2 RELĘ dvikrypčiam varikliui (su I laikmačiu.) |
| 10* | įjungia 3 ir 4 RELĘ dvikrypčiam varikliui (su II laikmačiu.) |
| 11** | įjungia 1 RELĘ I laikmačiu nustatytam laikui. |
| 12** | įjungia 3 RELĘ II laikmačiu nustatytam laikui. |
| 13* | įjungia 1 ir 2 RELĘ dvikrypčiam varikliui („įjungta / išjungta, kol laikau nuspaudęs“) |
| 14* | įjungia 3 ir 4 RELĘ dvikrypčiam varikliui („įjungta / išjungta, kol laikau nuspaudęs“) |
*) Pastaba dėl 9, 10, 13 ir 14 įsakymų: Susiejant nesvarbu, kurį mygtuką naudojate – į imtuvą visada įrašomas visas pultelis, o atskirų mygtukų funkcijos bus tokios: 1 – ATIDARYTI, 2 – SUSTABDYTI, 3 – UŽDARYTI (4 – SUSTABDYTI). Kai kurie pulteliai neturi ketvirto mygtuko. Žinoma, būtina turėti tinkamai prijungtą variklį. Papildomos pastabos dėl:
- Komandos 9 ir 10 – Kiekvieną kartą, kai imtuvas gauna komandą, jis įjungia atitinkamą relę Laikmatis („Komanda 9 / RELĖ 1+2 / I laikmatis“ ir „Komanda 10 / RELĖ 3+4 / II laikmatis“).
- Komandos 13 ir 14 – Kiekvieną kartą siunčiant komandą, relės lieka įjungtos, kol laikote nuspaudę mygtuką. Jei mygtuką laikysite nuspaudę ilgiau nei 3 sekundes, atitinkama relė liks įjungta nustatytą laikmačio laiką („Komanda 13 / RELĖ 1+2 / I laikmatis“ ir „Komanda 14 / RELĖ 3+4 / II laikmatis“).
**) Pastaba dėl komandų 11 ir 12: Kiekvieną kartą, kai imtuvas gauna komandą, jis įjungia atitinkamą relę laikmačio laiką („Komanda 11 / RELĖ 1+2 / I laikmatis“ ir „Komanda 12 / RELĖ 3+4 / II laikmatis“). Laikmačiui dar nesibaigus, galite pratęsti jo veikimą išsiųsdami komandą dar kartą. Taip pat galite jį išjungti anksčiau, dar kartą išsiųsdami komandą ir laikydami mygtuką nuspaudę tris sekundes.
Jei imtuvas netyčia gautų dvi komandas tai pačiai RELĖ, jis visada vykdys paskutinę išsiųstą komandą.
Susiejimas su jau turimu nuotolinio valdymo pultu
Šią procedūrą reikia atlikti imtuvo veikimo nuotoliu. Turite du pultus: vieną SENĄ, jau susietą, ir NAUJĄ, dar nesusietą. Jei SENAS pultas buvo susietas I režimu, NAUJAS pultas perims tas pačias savybes, o procedūrą galima atlikti bet kuriuo mygtuku. Jei SENAS pultas buvo susietas II režimu, procedūrą reikia atlikti atskirai kiekvienam mygtukui, paspaudžiant būtent tą mygtuką. Procedūra:
Standartinė procedūra
- Paspauskite ir laikykite nuspaudę mygtuką NAUJAME pulte bent 5 sekundes, tada atleiskite.
- Lėtai tris kartus paspauskite mygtuką SENAJAME pulte.
- Lėtai vieną kartą paspauskite mygtuką NAUJAME pulte.
- Jei susieti nepavyko, pabandykite mygtukus spausti lėčiau. Taip pat 1 žingsnyje mygtuką galite laikyti nuspaudę 6 sekundes.
Alternatyvi procedūra
- Paspauskite ir laikykite nuspaudę mygtuką NAUJAME pulte bent 3 sekundes, tada atleiskite.
- Paspauskite ir laikykite nuspaudę mygtuką SENAJAME pulte bent 3 sekundes, tada atleiskite.
- Paspauskite ir laikykite nuspaudę mygtuką NAUJAME pulte bent 3 sekundes, tada atleiskite.
- Paspauskite ir laikykite nuspaudę mygtuką SENAJAME pulte bent 3 sekundes, tada atleiskite.
Laikmačio programavimas
OX4T imtuve galima nustatyti du laikmačius:
- I laikmatis RELĖI 1 – Jei buvo užprogramuota 9, 11 arba 13 komanda, laikmatis veikia RELĖMS 1+2. Priešingu atveju jis veikia tik RELĖ 1.
- II laikmatis RELĖI 2 – Jei buvo užprogramuota 10, 12 arba 14 komanda, laikmatis veikia RELĖMS 3+4. Priešingu atveju jis veikia tik RELĖ 3.
Gamykloje nustatyta trukmė yra 120 sekundžių, ją galima pakeisti taip:
- Jei RELĖ aktyvi, išjunkite ją atitinkama komanda.
- Nustatykite I jungiklį, (pažymėtą L) į ON padėtį, kad nustatytumėte I laikmatį, arba II jungiklį, (pažymėtą M) į ON padėtį, kad nustatytumėte II laikmatį. Šalia jungiklių užsidegs šviesos diodas – tai reiškia, kad pradėtas programavimas.
- Atsižvelgdami į nustatytą jungiklį, išsiųskite komandą atitinkamai RELĖI įjungti; relę įjungus, pradedamas skaičiuoti laikas.
- Praėjus norimam laikui, išsiųskite RELĖS išjungimo komandą. Taip sėkmingai išsaugosite laikmačio trukmę.
- Perjunkite jungiklį į OFF padėtį. Kai užges ir šalia jungiklių esantis diodas, imtuvas grįš į įprastą būseną (programavimo režimas bus baigtas).
Atminties ištrynimas
- Paspauskite imtuvo P1 mygtuką ir laikykite jį nuspaudę.
- L1 indikatorius užsidegs, tada užges (mygtuko neatleiskite).
- Indikatorius pradės mirksėti:
- Jei norite ištrinti tik nuotolinio valdymo pultus,TREČIOJO mirktelėjimo metu atleiskite P1 mygtuką.
- Jei norite ištrinti visą atmintį, atleiskite P1 mygtukąPENKTOJO mirktelėjimo metu.
- Jei ištrinti pavyko, indikatorius trumpai mirksės labai greitai, o tada sumirksės 5 kartus.
Konkretaus nuotolinio valdymo pulto ištrynimas iš imtuvo atminties
- Paspauskite imtuvo P1 mygtuką ir laikykite jį nuspaudę.
- Užsidegs L1 indikatorius. Laikydami nuspaudę P1 mygtuką, kartu paspauskite ir laikykite nuspaudę pulto mygtuką:
- jei I režimas, galite paspausti ir laikyti nuspaudę bet kurį mygtuką;
- jei II režimas, turite paspausti imtuvui priskirtą konkretų mygtuką. Taigi, norėdami iš imtuvo atminties ištrinti visą pultą, turite pakartoti procedūrą kiekvienam šiam imtuvui priskirtam mygtukui.
- Jei ištrinti pavyko, indikatorius sumirksės 5 kartus; tada atleiskite abu mygtukus.
Nuotolinio valdymo pultų kopijavimo atminties blokavimas
- Atjunkite imtuvą nuo maitinimo šaltinio ir palaukite 5 sekundes.
- Paspauskite ir laikykite nuspaudę P1 mygtuką, tada vėl prijunkite maitinimą.
- Pirmiausia LED kelis kartus sumirksės žaliai, tada dukart sumirksės oranžine spalva ir galiausiai vieną kartą sumirksės, taip parodydamas atminties būseną. Tada atleiskite mygtuką.
- Per 5 sekundes pakartotinai spausdami mygtuką nustatykite LED spalvą:
- nešviečia – nuotolinio valdymo pultų kopijavimas leidžiamas
- žalia – pultų kopijavimas veikimo nuotoliu užblokuotas
- raudona – pultų kopijavimas pasiskolinus kodą užblokuotas
- oranžinė – bet koks pultų kopijavimas užblokuotas
- Per 5 sekundes paspauskite bet kurį jau susieto nuotolinio valdymo pulto mygtuką, kad išsaugotumėte nustatymą.
Diagnostika pagal LED mirksėjimą
NICE OX4T imtuvo techninės savybės
| Kodavimas |
|
|---|---|
| Maitinimas | 110-240V AC 50/60Hz |
| Atmintis | 1024 pultelių / mygtukų |
| Srovės sąnaudos (maksimalios) | 80 mA |
| Dažnis | 433,92 MHz |
| Antenos varža | 52Ω |
| Veikimo nuotolis |
|
| Jautrumas | 0,5 µV |
| Relių skaičius | 4 bepotencialės relės, NC/NO |
| Normaliai atviros relės kontaktas | maks. 5A ir 250V |
| Apsaugos klasė | IP44 |
| Matmenys | 128×112×43 mm (plotis×gylis×aukštis) |
| Svoris | 260 g |
