NICE Road RD400 – atskira pavara stumdomiesiems vartams (A)
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
Yra sandėlyje
290,17 € su PVM
| Svoris |
|---|
| 8,10 kg |
Produkto aprašymas NICE Road RD400 – atskira pavara stumdomiesiems vartams (A)
NICE Road RD400 pavara skirta stumdomieji vartai svorio iki 400 kg ir pravažiavimo pločio iki 8 m (rekomenduojamas ilgis – ne daugiau kaip 5 m). Turi elektromechaninį stabdymo jungiklį. Pavara yra nenegrįžtamoji. Išsamios techninės savybės ». Atsisiųsti vadovą ».
Maitinimas: RD400 valdymo blokas jungiamas prie 230 V AC tinklo; variklis veikia naudodamas 24 V DC įtampą. Pavaroje integruotas radijo imtuvas, taip pat galima prijungti pasirenkamą atsarginę bateriją NICE PS124.
(Ar ši pavara man tinka?)
Palyginkite su kitomis pavaromis:
NICE Road RD400 pavaros apžvalga
RD400 priedams prijungti naudojama įprasta relinė schema. Pasirinkimas priklauso nuo vartų varčios svorio ir ilgio, judėjimo pasipriešinimo, ciklų skaičiaus ir priedų suderinamumo.
NICE Road RD400
- Maks. svoris: iki 400 kg
- Maks. varčios ilgis: iki 8 m
24 V DC variklis; įprasti reliniai įėjimai; integruotas radijo imtuvas.
Šį gaminį – atskirą NICE Road RD400 stumdomųjų vartų pavarą (mūsų kodas NICE-RD400-A) – sudaro:
- elektromechaninė NICE Road RD400 pavara 400 kg keliamosios galios ir iki 8 m ilgio varčiai, su įmontuotu (tačiau nuimamu) valdymo bloku RBA4R10 su įmontuotu radijo signalo imtuvu (jei vartus norite valdyti nuotolinio valdymo pultu, nereikia įsigyti papildomai atskirą imtuvą).
- 2 × atblokavimo raktai rankiniam pavaros valdymui (būtini dingus elektrai)
- pavaros montavimo komponentai, tvirtinimo elementai ir laikiklis, pavaros galinio jungiklio atramos
- montavimo vadovas

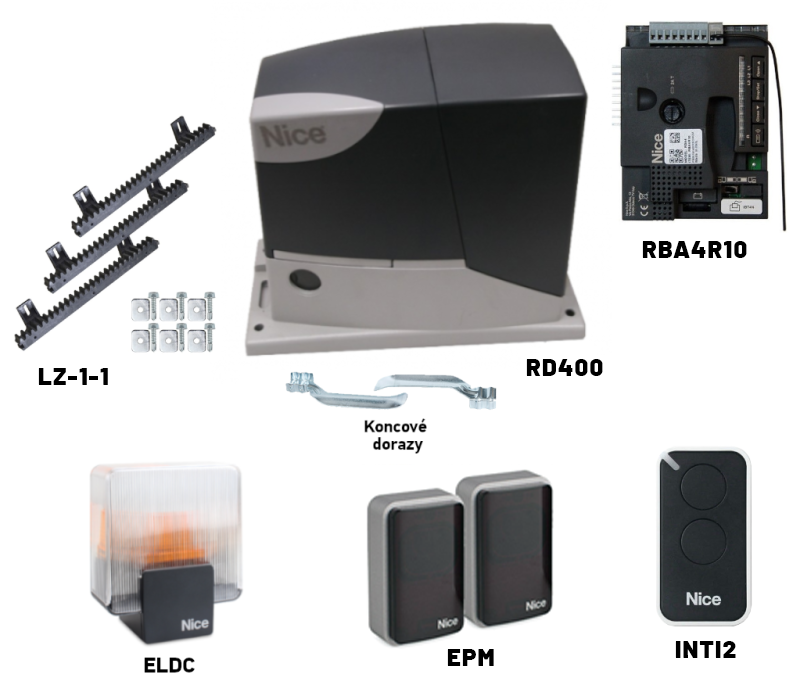

Pigesni komplektai, kuriuose yra pavara NICE Road RD400:
| Pavaros komplektas su priedais » | Pavaros komplektas su priedais ir krumpliastiebiu » |
|---|---|
|
Road pavara iki 400 kg, nuotolinio valdymo pultas, fotoelementai, signalinė lempa. |
ROAD pavara iki 400 kg, krumpliastiebis, nuotolinio valdymo pultas, fotoelementai, signalinė lempa. |
| Savarankiškųjų vartų gamybos komplektas » | Bėginių vartų gamybos komplektas » |
Vežimėliai su 5 guoliais, C profilis 5 m Fe, įvažiavimo elementas, gaubtas, kreipiančioji, pavara, krumpliastiebis. |
Ratukai Ø90 mm, 3 × 3 m Zn bėgis, apatinės atramos, kreipiančioji, pavara, krumpliastiebis |
NICE Road RD400 yra kompaktiška elektromechaninė pavara, skirta automatizuoti privačių teritorijų stumdomuosius vartus.
Pavara tinka automatizuoti stumdomuosius vartus, kurių svoris neviršija 400 kg, o varčios ilgis – 8 m. Šios vertės galioja gamintojo nurodytomis sąlygomis, įskaitant oro sąlygas, temperatūrų skirtumus, vartų standumą ir, svarbiausia, lengvą vartų eigą. Šias sąlygas ne visada pavyksta užtikrinti arba jų neįmanoma kontroliuoti, todėl rekomenduojame NICE Road RD400 pavarą naudoti vartams, kurių parametrai siekia maždaug 60 % šių verčių. Daugiau informacijos rasite skyriuje Pavaros pasirinkimas .
RD400 turi atskirus įėjimus apsauginiams fotoelementams. Maitinamų porų skaičius priklauso nuo faktinio jų energijos suvartojimo ir prijungimo būdo; ribos ir schemos pateiktos skyriuje Fotoelementai.
Temperatūros sąlygos gali riboti pavaros veikimo galimybes. Išsami informacija apie veikimo ribas pateikta skiltyje Pavaros pasirinkimas.
Reguliuojamas greitis, jėga ir pauzės trukmė automatiniam pavaros uždarymui ir kt., žr. Programavimas.
Diagnostika naudojant įspėjamąjį švyturėlį.
Krumpliaratis 4 modulis suderinamas su krumpliastiebiu iš mūsų asortimento.
Su NICE Road RD400 pavara suderinami priedai
Taip pat rekomenduojame prie pavaros įsigyti suderinamų pasirenkamųjų priedų arba pasirinkti jau paruoštą palankesnės kainos rinkinį:
| Kas | Kodėl | Tipas |
|---|---|---|
| Švyturėlis | Mirksėdamas signalizuoja, kad vartai juda – tinka išvažiavimams, kuriuose prastas matomumas. Taip pat turi anteną – nuotolinio valdiklio veikimo nuotolis didesnis. |
RD400 vadove nurodyta, kad FLASH išėjimas skirtas vienam ELDC LED švyturėliui. Kitą švyturėlį rinkitės tik patikrinę įtampą, perjungimo būdą ir leistiną išėjimo apkrovą. |
| Fotoelementai | Uždarant vartus aptinka kliūtį ir sustabdo judėjimą – vartai neatsitrenks į automobilį ar žmones. | |
| Siųstuvas | Vartams valdyti nuotoliniu būdu. | |
| Imtuvas |
Vartams valdyti nuotoliniu būdu. Road 400 pavaroje imtuvas jau yra integruotas. Šie papildomi imtuvai yra pasirenkami. |
|
| Antena |
Didesniam nuotolinio valdiklio veikimo nuotoliui. |
|
| Klaviatūra |
Jei pamirštumėte nuotolinį valdiklį arba pas jus dažnai atvyktų daug transporto priemonių ar žmonių ir nenorėtumėte kiekvienam duoti valdiklio ar kaskart patys atidaryti vartų. |
|
| Raktinis jungiklis |
Vartams valdyti raktu per jungiklį, prijungtą prie pavaros laidais bet kurioje pasirinktoje vietoje. |
|
| Kortelių skaitytuvai |
Pavarą galima valdyti priglaudus kortelę arba pakabuką prie kortelių skaitytuvo. |
|
| Krumpliastiebis |
Būtinas automatinei pavarai veikti.
|
|
| Atsarginis maitinimo šaltinis |
Atsarginis maitinimo šaltinis. |
Išoriniai Wi-Fi/GSM moduliai, prieigos klaviatūros ir kortelių skaitytuvai jungiami tiesiogiai tik tuo atveju, jei jų išėjimas užtikrina tinkamą bepotencialį NO kontaktą, skirtą SbS įėjimui. Kitiems išėjimams reikia tinkamos sąsajos ir atskiro maitinimo šaltinio. Taip pat peržiūrėkite GSM ir Wi-Fi moduliai.
NICE Road RD400 trumpai
RD400 turi integruotą radijo imtuvą. Aprašytoje plokštėje yra keturi mygtukai ir palaikoma pasirenkama baterija NICE PS124. Nutrūkus elektros tiekimui, vartus taip pat galima atblokuoti rankiniu būdu.

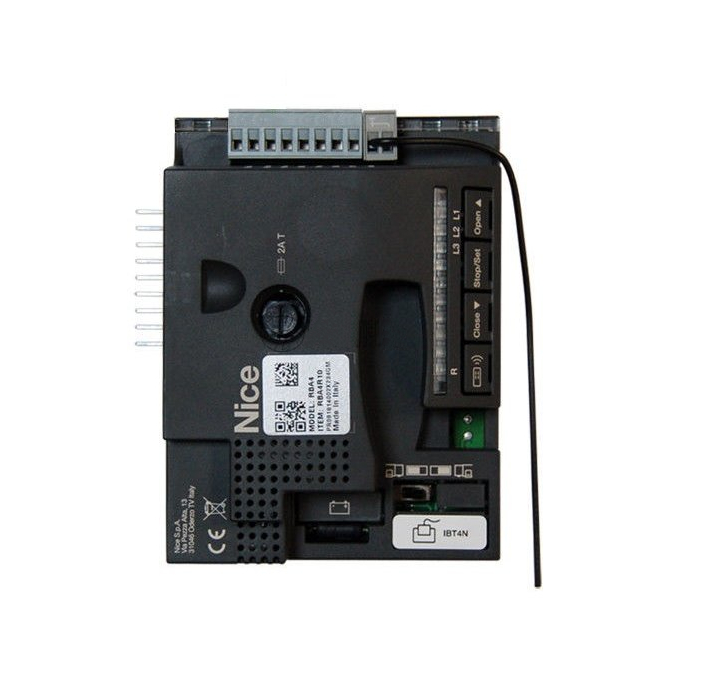

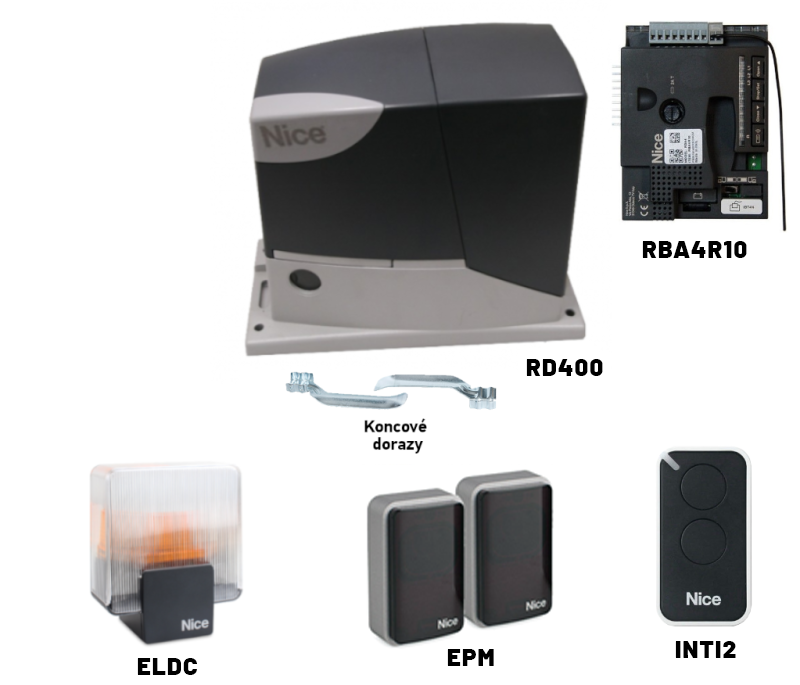

Šiame produkto puslapyje pavaizduotas NICE RBA4R10 valdymo blokas. NICE šios kartos RD400 vadove nurodo RBA4 plokštę; parduodama nuotraukoje pavaizduota plokštė pažymėta RBA4R10, tačiau šiame vadove šis žymėjimas aiškiai nenurodytas. Toliau pateikiama gnybtų numeracija ir procedūros yra pagrįstos šiuo vadovu. Ar jos tinka parduodamai RBA4R10 plokštei, reikia patikrinti pagal atskirą jos vadovą arba gamintojo patvirtinimą. Prieš pradėdami darbą, visada patikrinkite plokštės ir gnybtų žymėjimus.
Pavaros pasirinkimas – ar pavara NICE Road RD400 tinka mano vartams?
Atblokavus vartus, juos turi būti galima sklandžiai ranka pastumti per visą judėjimo kelią. Stringančius vartus, pažeistus vežimėlius ar ratukus ir netinkamai sumontuotą krumpliastiebį reikia sutvarkyti prieš reguliuojant jėgą. Vien vartų svoris nelemia jų pasipriešinimo.
| Vartų varčios ilgis | Maks. ciklų per val. | Maks. ciklų iš eilės |
|---|---|---|
| Iki 5 m | 20 | 15 |
| Daugiau kaip 5 iki 7 m | 16 | 12 |
| Daugiau kaip 7 iki 8 m | 14 | 9 |
| Vartų varčios svoris | Aukščiau nurodyto ciklų skaičiaus dalis |
|---|---|
| Iki 200 kg | 100 % |
| Daugiau kaip 200 iki 300 kg | 85 % |
| Daugiau kaip 300 iki 400 kg | 70 % |
Vienas ciklas – tai atidarymas ir uždarymas. Ilgio ribos dauginamos iš svorio koeficiento; skaičiuojant pilnus ciklus, apvalinama žemyn. Pavyzdžiui, 6 m / 350 kg: 16 × 0,70 = 11 pilnų ciklų per valandą, daugiausia 8 iš eilės be pertraukos. Taip pat taikoma 50 ciklų per dieną riba ir ne ilgesnio kaip 9 minučių nepertraukiamo veikimo apribojimas. Dėl temperatūros sąlygų leistinas veikimo režimas gali būti dar labiau apribotas.
NICE Road RD400 pavaros ribos
Norėdami turėti įprastą atsargą, rinkdamiesi pavarą, mūsų parduotuvė rekomenduoja rinktis vartams, kurių ilgis neviršija maždaug 5 m, o svoris – 250 kg. Tai parduotuvės rekomendacija; konkrečius vartus turi įvertinti technikas. Toliau pateiktoje lentelėje ši rekomendacija atskirta nuo gamintojo nustatytų ribų.
| Maksimali reikšmė | Rekomenduojame | |
|---|---|---|
| Vartų varčios ilgis | 8 m | 5 m |
| Vartų varčios svoris | 400 kg | 250 kg |
Pavaros techninė priežiūra
Pavaros eksploatavimo trukmė priklauso nuo vartų mechanikos, apkrovos, aplinkos ir priežiūros. Techninę priežiūrą atlikite ne rečiau kaip kas 6 mėnesius arba po ne daugiau kaip 10 000 judėjimo ciklų nuo paskutinės techninės priežiūros, atsižvelgiant į tai, kas įvyks anksčiau.
NICE Road RD400 pavaros montavimas
Bėginiuose vartuose pavara paprastai montuojama žemai, prie pagrindo lygio. Konsoliniuose vartuose krumpliastiebis paprastai būna aukščiau, todėl pavara pakeliama naudojant tvirtinimo elementus arba tinkamą konsolę. Abiem atvejais aukštis reguliuojamas pagal krumpliastiebį taip, kad jo svoris nesiremtų į krumpliaratį, o per visą judėjimo kelią būtų išlaikytas 1–2 mm tarpas. Svarbu, kad pagrindas būtų lygus, tvirtinimas patikimas, o vartus būtų galima laisvai judinti ranka.
Elektros instaliacija

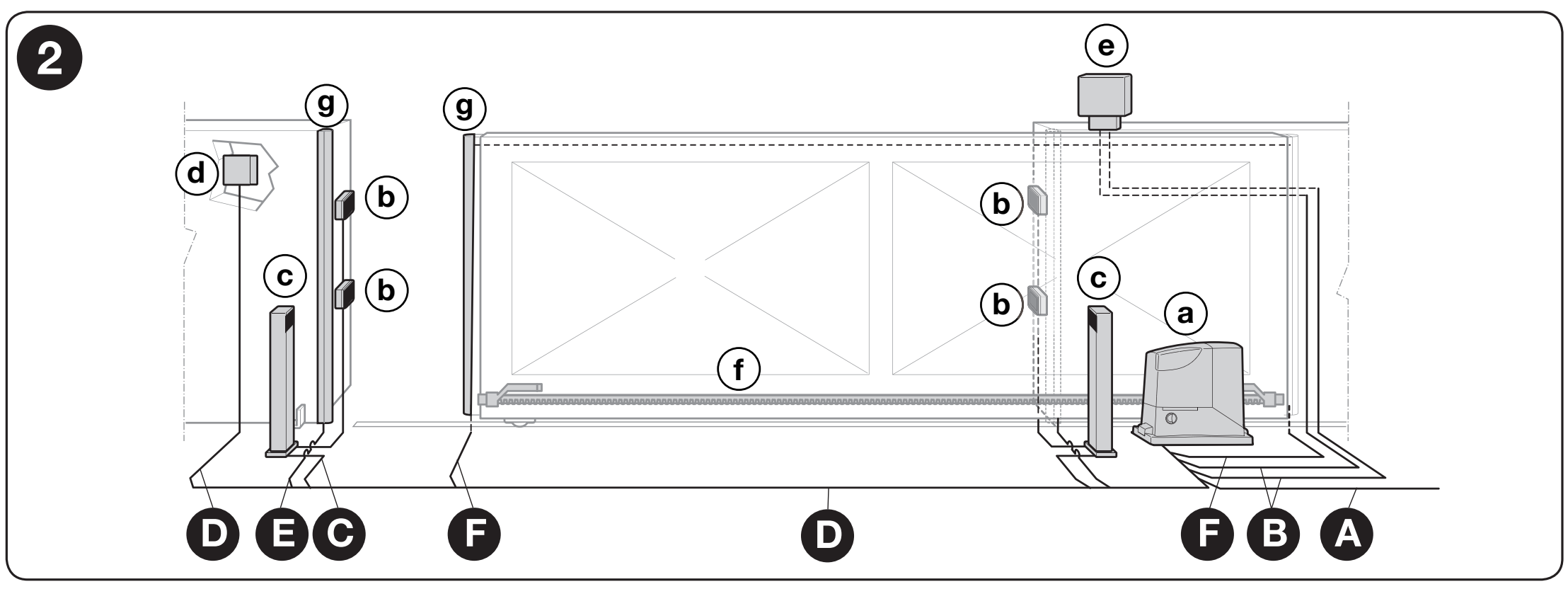

Priedų išdėstymas pagal originalų RD400 vadovą. Apsaugos priemonių skaičius nustatomas įvertinus konkrečius vartus.
Įrenginių išdėstymas: mažosios raidės žymi įrenginius, didžiosios – kabelių trasas.
Priedų sąrašas
| Pozicija | Reikšmė / procedūra |
|---|---|
| a / b / c | Pavara / fotoelementai / fotoelementų stulpeliai. |
| d / e | Raktinis jungiklis arba klaviatūra / įspėjamoji švyturėlis. |
| f / g | Dantyta juosta / saugos kontaktiniai kraštai. |
Kabelių sąrašas
| Pozicija | Reikšmė / procedūra |
|---|---|
| A – maitinimas | 3 × 1,5 mm² iki 30 m; ilgesniam maitinimo kabeliui gamintojas nurodo, pvz., 3 × 2,5 mm² ir įžeminimą automatizavimo įrangai. |
| B – švyturėlis / antena | 2 × 0,5 mm² iki 20 m; atskiras RG58 iki 20 m, rekomenduojama – trumpesnis nei 5 m. |
| C – EPM fotoelementai | TX: 2 × 0,25 mm². RX: maitinimas ir saugos kontaktas, pvz., 4 × 0,25 mm² iki 30 m. Laidininkų skaičius priklauso nuo naudojamų fotoelementų ir plokštės. |
| D – raktinis jungiklis | 2 kabeliai po 2 × 0,5 mm² arba 1 kabelis 4 × 0,5 mm² iki 50 m; vienai C–NO komandai naudojami du laidininkai. |
| E / F – kontaktiniai kraštai | 2 × 0,5 mm² iki 30 m. Judančiam vartų segmentui reikia tinkamo signalo perdavimo būdo. |
Kabeliai turi būti tinkami naudoti konkrečioje aplinkoje, o jų trasos turi atskirti tinklo įtampą nuo valdymo grandinių. Reliniam RX reikia ne tik maitinimo poros, bet ir saugos kontakto laidininkų.
Montavimas
Žr. „Kokiame aukštyje montuoti pavarą".
Dantyta juosta ir jos mechaninis ribotuvas
Vartų judėjimas užtikrinamas perduodant pavaros krumpliaračio sukimo momentą į linijinį judėjimą krumpliastiebio pavara, veikiančia ant pavaros dantytosios juostos. Dažniausiai naudojamos dviejų tipų dantytosios juostos:
 |
Nailoninė dantytoji juosta (kai kuriais atvejais su plieniniu sutvirtinimu) – prie vartų tvirtinama savisriegiais varžtais per kilpas. Puikiai tinka palyginti lengviems ir trumpiems vartams. Dėl plieninio krumpliaračio ir nailoninės juostos trinties vartai juda tyliai. |
 |
Plieninė dantytoji juosta – prie vartų tvirtinama privirinant sriegines kronšteines, prie kurių vėliau prisukama dantytoji juosta. Naudojama ilgesniems ir sunkesniems vartams. Dėl plieninio krumpliaračio ir plieninės dantytosios juostos trinties judėjimas yra šiek tiek triukšmingesnis. |
Svarbiausia, kad pavaros dantų modulis būtų suderinamas su dantytosios juostos moduliu. Pavara NICE Road RD400 turi dantų modulį 4.
Sumontavę dantytąją juostą, patikrinkite tarpą ir sureguliuokite abu galinių jungiklių ribotuvus.
- Per visą judėjimo kelią nustatykite 1–2 mm tarp dantytosios juostos ir krumpliaračio. Vartų segmento svoris neturi tekti pavarai.
- Rankomis pastumkite vartų segmentą į atidarymo padėtį taip, kad iki mechaninio ribotuvo liktų 2–3 cm. Stumkite galinio jungiklio laikiklį, kol jis suveiks, tada pagal gamintojo nurodymus pastumkite jį dar bent 2 cm atidarymo kryptimi ir pritvirtinkite.
- Taip pat nustatykite uždarymo padėtį priešinga kryptimi. Mechaniniai vartų ribotuvai turi likti veikiantys.
- Priveržkite tvirtinimo elementus ir patikrinkite, ar vartai laisvai juda per visą eigą. Tik tada nustatykite galines padėtis.

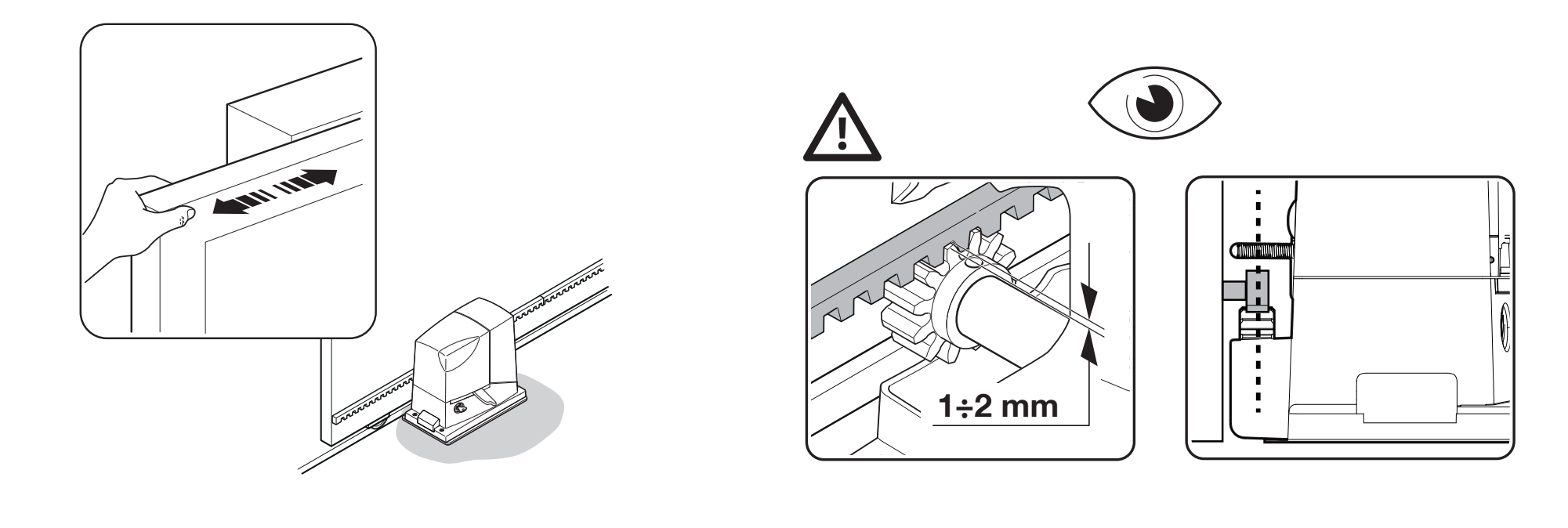

Tarpas tarp RD400 dantytosios juostos ir krumpliaračio.

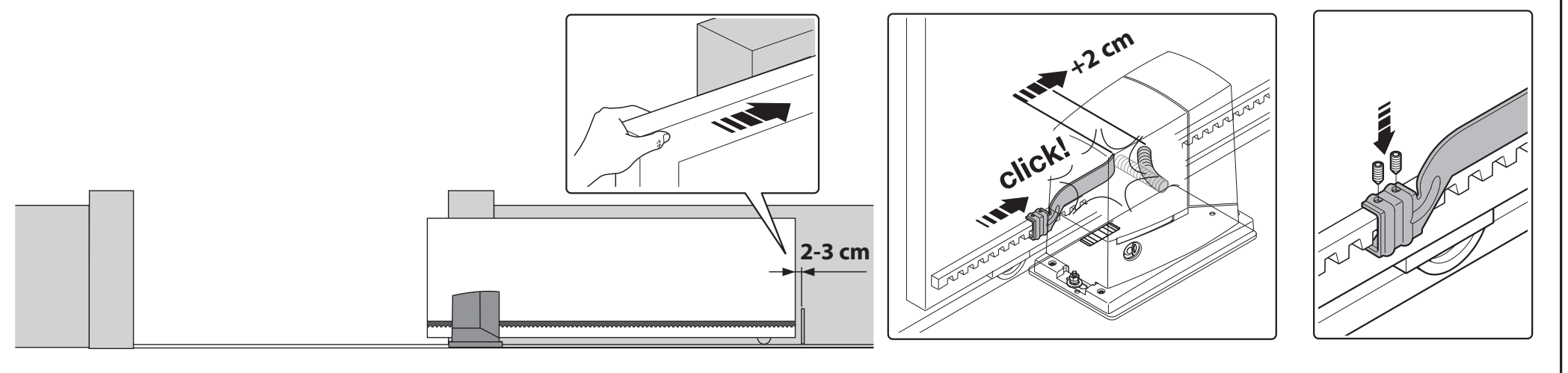

Atstumas iki mechaninio ribotuvo ir papildomas laikiklio poslinkis jam suveikus.
NICE Road RD400 pavaros prijungimas
Elektros prijungimo darbus turi atlikti kvalifikuotas technikas. Prieš keisdami laidus, keisdami saugiklius ar prijungdami modulius, atjunkite elektros tinklą ir, jei yra, akumuliatorių bei patikrinkite, ar įtampos nėra. Apsaugokite vartus nuo netyčinio judėjimo.
...į elektros tinklą
| Pozicija | Reikšmė / procedūra |
|---|---|
| L | Fazinis laidininkas, kaip nurodyta tinklo gnybtų žymėjime. |
| N | Darbinis neutralusis laidininkas. |
| PE | Apsauginis geltonai žalias laidininkas prijungiamas prie apsauginio gnybto; pavara yra I klasės ir ją būtina įžeminti. |
Šios RD400 versijos maitinimas – 230 V AC, 50/60 Hz. Elektros tinklo maitinimo kabelio niekada nejunkite prie žemos įtampos gnybtų 1–8. Apsaugos priemones, atjungimo įtaisus ir maitinimo kabelį elektrikas parenka pagal įrengimą.
...papildomų įrenginių
Toliau pateikti numeriai nurodyti pagal RBA4 plokštės instrukciją. Parduodama plokštė pažymėta RBA4R10; prieš prijungdami patikrinkite savo plokštės žymėjimą ir gnybtų aprašus bei vadovaukitės jos instrukcija.
| Pozicija | Reikšmė / procedūra |
|---|---|
| ANTENNA | Integruoto imtuvo antenos įvestis. Koaksialiniame kabelyje yra atskiras centrinis laidininkas ir ekranas; prijunkite pagal plokštėje esantį simbolį. |
| 1–2 / SbS | Žingsninio valdymo komanda per potencialo neturintį NO kontaktą, pavyzdžiui, jungiklio C–NO kontaktą NICE EKS. |
| 3–4 / STOP | NO, NC arba 8,2 kΩ, priklausomai nuo prijungimo. Tipas nustatomas mokant galinių padėčių; pasikeitus išmoktam būviui suveikia STOP ir vartai trumpai pajuda atgal. |
| 1–5 / PHOTO | Fotoelementų saugos kontaktas NC. Jei fotoelementas suveikia uždarant vartus, jų judėjimo kryptis pasikeičia. |
| 4–6 / PHOTOTEST | Atskiras TX maitinimas fotoelementų testui, ne daugiau kaip 100 mA. RX lieka prijungtas prie 1–4. |
| 7–8 / FLASH | Išėjimas vienam švyturėliui NICE ELDC; judant jis persijungia kas 0,5 s. |
| 1 (+) / 4 (−) – priedai | Gnybtas 1 = +24 V DC, gnybtas 4 = 0 V (−/GND). Maitinimo įtampos tolerancija −30 % / +50 %; bendra išorinių įrenginių srovė – ne daugiau kaip 100 mA. |
Keli NC STOP kontaktai jungiami nuosekliai, o keli NO kontaktai – lygiagrečiai. Varžines saugos briaunas reikia jungti pagal nurodytą pakopinę schemą, naudojant vieną 8,2 kΩ galinį rezistorių. Saugos įėjimų negalima užtrumpinti kaip gedimo sprendimo būdo. Pakeitus įrenginius, reikia iš naujo atlikti mokymo procedūrą ir saugos bandymus.
Pavaros saugikliai
| Žymėjimas | Funkcija | Vertė |
|---|---|---|
| F1 | Pavaros maitinimo saugiklis | T 1 A / 250 V, lėto veikimo |
| F2 | Valdymo bloko saugiklis | T 2 A / 250 V, lėto veikimo |
F1 saugo pavaros maitinimą, o F2 – valdymo bloką.

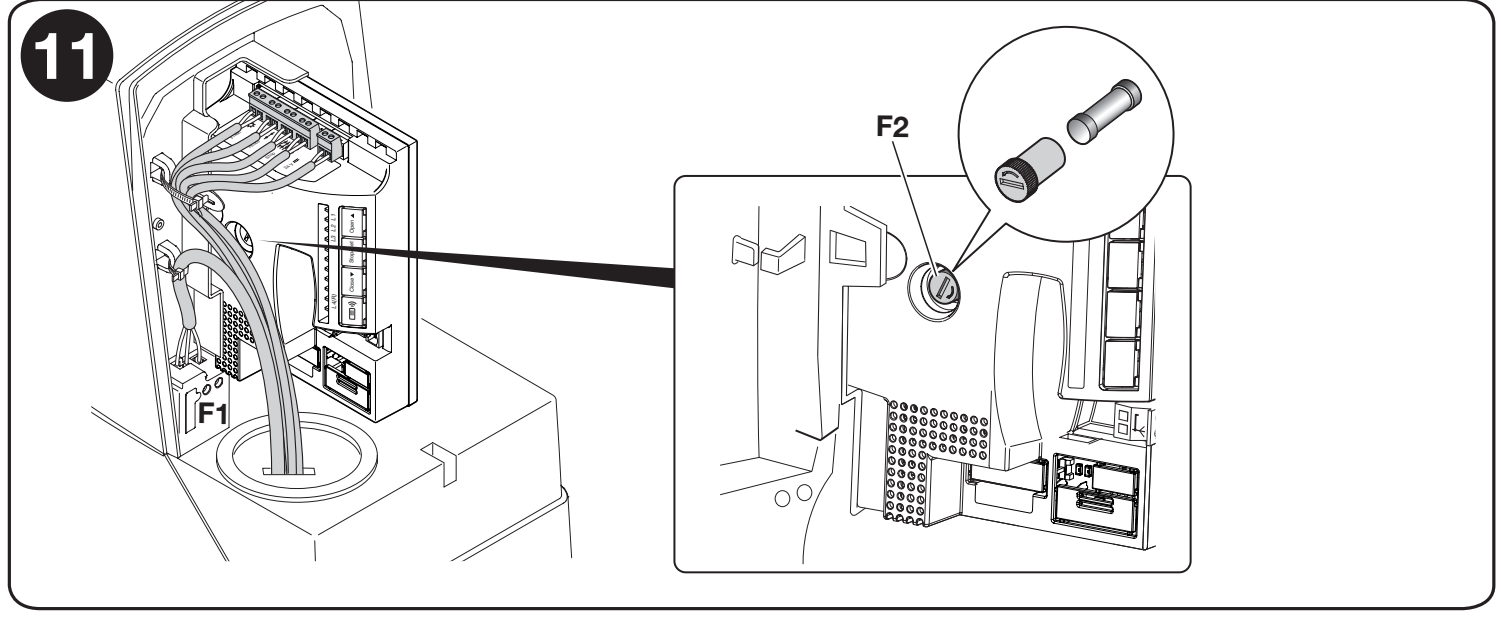

Saugiklių F1 ir F2 vieta RD400 pavaroje.
Saugiklį keiskite tokio paties tipo saugikliu tik nustatę gedimo priežastį. Nenaudokite didesnės vertės saugiklio ir jo nešuntuokite.
Standartinė prijungimo schema:
Priedų maitinimas: 1 gnybtas yra +24 V DC, o 4 gnybtas – 0 V (−/GND); bendra apkrova – ne daugiau kaip 100 mA. SbS (1–2), STOP (3–4) ir PHOTO (1–5) įėjimai valdomi kontaktais, todėl EKS jungiklis neturi atskirų +/− gnybtų. Švyturėlio FLASH išėjimui naudojami 7–8 gnybtai; pateiktoje schemoje gamintojas nenurodo jų poliškumo. Atliekant fotoelementų testą, siųstuvo TX maitinimas keičiamas pagal toliau aprašytą procedūrą.

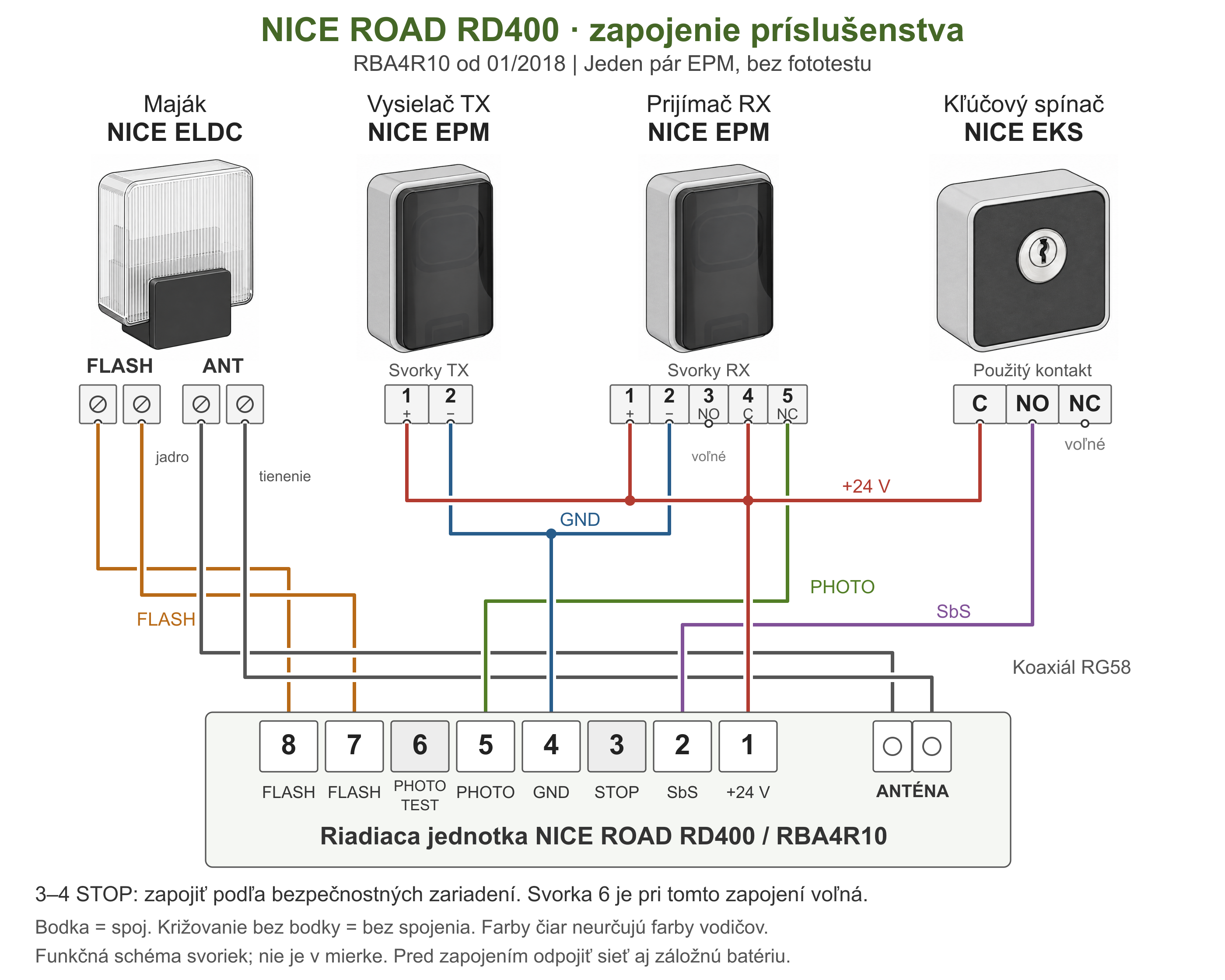

Prijungimas vienos poros EPM relinių fotoelementų be fotoelementų testo pagal RBA4 valdymo bloko instrukciją. Švyturėlis ELDC turi atskiras FLASH ir antenos jungtis; jungiklis EKS SbS įėjimą valdo C–NO kontaktu. Taškas žymi elektrinę jungtį; linijų susikirtimas be taško nėra jungtis. Linijų spalvos skiria grandines, bet nenurodo laidų spalvų.
| Įrenginys | RD400 / RBA4 plokštė |
|---|---|
| ELDC – švyturėlis | Dviejų kontaktų FLASH jungtis į gnybtus 7–8. Anteną atskiru RG58 koaksialiniu kabeliu prijunkite prie antenos įvesties: centrinę gyslą ir ekraną junkite pagal žymėjimą. |
| EPM – TX siųstuvas | TX 1 (+) → RD400 1; TX 2 (−) → RD400 4. |
| EPM – RX imtuvas | RX 1 (+) ir 4 (C) → RD400 1; RX 2 (−) → RD400 4; RX 5 (NC) → RD400 5. RX 3 (NO) paliekamas laisvas. |
| EKS – raktinis jungiklis | Vienas kontaktas: C → RD400 1, NO → RD400 2 (SbS). NC ir antrasis kontaktas šioje schemoje nenaudojami. |
| STOP ir fotoelementų testas | STOP tarp 3–4 sprendžiamas pagal saugos įrenginius; schema nenurodo universalaus tiltelio. Gnybtas 6 čia paliekamas laisvas. Norėdami prijungti su fotoelementų testu, naudokite toliau aprašytą procedūrą. |
Pavaros fotoelementai
Pavyzdys skirtas NICE EPM: TX yra siųstuvas, RX – imtuvas. EPM kontaktų žymėjimas: TX 1 = +, 2 = −; RX 1 = +, 2 = −, 4 = C, 5 = NC; RX 3 (NO) saugos grandinėje nenaudojamas. Jei naudojate kitokio tipo fotoelementus, patikrinkite jų kontaktų numeraciją.
Prijungimas be fotoelementų testo funkcijos
Patikrinkite bendrą fotoelementų srovės suvartojimą. 1–4 išėjimo didžiausia srovė – 100 mA. Viena EPM pora naudoja apie 55 mA; dvi poros be fotoelementų testo naudotų iš viso apie 110 mA ir viršytų šią ribą. Todėl vien nuoseklus NC kontaktų jungimas nėra pakankamas būdas prijungti dar vieną porą. Kelių porų maitinimą turi suprojektuoti specialistas, atsižvelgdamas į jų faktinę srovę ir instrukcijas.
Abu fotoelementai nuolat maitinami iš 1–4 gnybtų. Imtuvo saugos kontaktas C–NC jungiamas tarp valdymo bloko 1 ir 5 gnybtų.
| Valdymo blokas | EPM fotoelementai |
|---|---|
| RD400 1 (+24 V) | TX 1 ir RX 1; taip pat RX 4 (C). |
| RD400 4 (GND) | TX 2 ir RX 2. |
| RD400 5 (PHOTO) | RX 5 (NC). |
| RX 3 (NO) | Neprijungiama. |
Nurodyta numeracija pateikta RBA4 plokštės instrukcijoje. Prijungę patikrinkite fotoelementų lygiavimą ir vartų reakciją nutraukus šviesos pluoštą.
Prijungimas naudojant fotoelementų testo funkciją
Atliekant fotoelementų testą, siųstuvo maitinimas keičiamas taip: TX 1 (+) jungiamas prie 6 gnybto (perjungiamo PHOTOTEST išėjimo), o TX 2 (−) – prie 4 gnybto (0 V/GND). Imtuvas RX lieka nuolat maitinamas iš 1 (+24 V DC) ir 4 (−/GND) gnybtų; jo C–NC kontaktas jungiamas tarp 1 ir 5 gnybtų, kaip ir jungiant be fotoelementų testo. PHOTOTEST išėjimo riba – 100 mA. Prieš pajudant tikrinama saugos grandinės reakcija.
| Elementas | Reikšmė / procedūra |
|---|---|
| TX 1 / TX 2 | TX 1 (+) → RD400 6 (PHOTOTEST perjungiamasis išėjimas); TX 2 (−) → RD400 4 (0 V/GND). Didžiausia PHOTOTEST išėjimo srovė – 100 mA. |
| RX 1 / RX 2 | RD400 1 / RD400 4. |
| RX 4 (C) / RX 5 (NC) | RD400 1 / RD400 5. |
Prijungtų saugos įtaisų režimas atpažįstamas mokant galinių padėčių. Pakeitę jungimo schemą, pakartokite mokymo procedūrą ir patikrinkite, ar judėjimas neprasideda, kai bandymas nesėkmingas.
Turimuose vadovuose nėra aiškiai patvirtinta, ar fototestą galima naudoti su NICE EPM. RD400 vadove nurodoma, kad atliekant fototestą reikia įjungti sinchronizavimą pagal fotoelementų vadovą; tačiau EPM vadove aprašytas SYNC trumpiklis, skirtas kelioms kintamąja srove maitinamoms poroms, o RD400 siųstuvą maitina nuolatine srove. Lentelėje pateikti RD400 vadove nurodyti gnybtai, o ne patvirtintas EPM SYNC nustatymas. Prieš naudodami šį derinį, gaukite NICE arba tiekėjo patvirtinimą. RD400 išėjimų 1–4 srovės riba – 100 mA.
Vartų judėjimo krypties pasirinkimas
Kryptį nustatykite žiūrėdami nuo pavaros į vartus. Jei vartai atsidaro į kairę, nustatykite jungiklį į kairę; jei į dešinę – į dešinę.

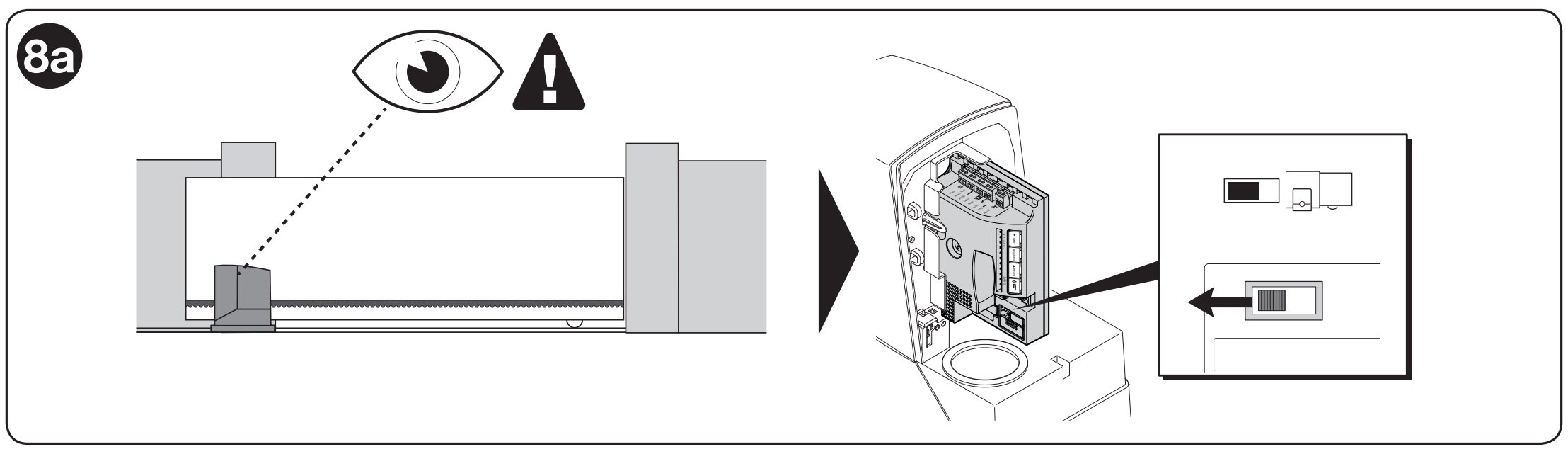

Atidarymas į kairę, žiūrint nuo pavaros pusės.

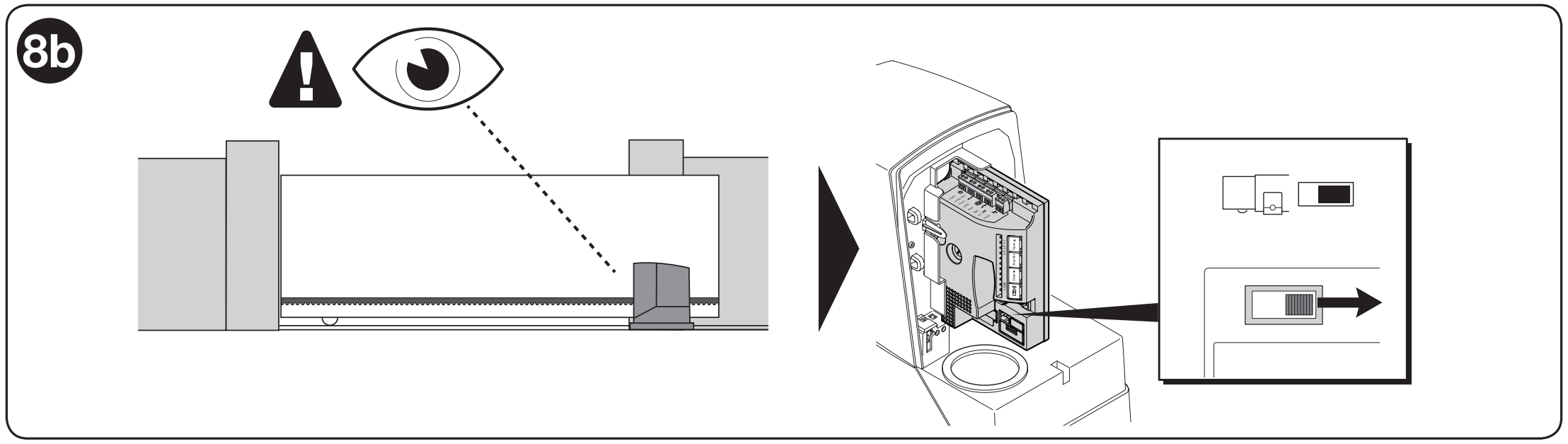

Atidarymas į dešinę, žiūrint nuo pavaros pusės.
Neperjunkite jungiklio, kol vartai juda. Prieš atlikdami darbus su atidaryta pavara, atjunkite maitinimą; pakeitę kryptį, iš naujo patikrinkite galinių padėčių mokymą.
Vartų sąvaros ilgio nustatymas
Mokymo procedūros metu nustatomos galinės padėtys, STOP įvado prijungimas ir fototesto režimas. Pakartokite procedūrą pakeitę atramas arba saugos įtaisus. Judėjimo zona turi būti laisva.

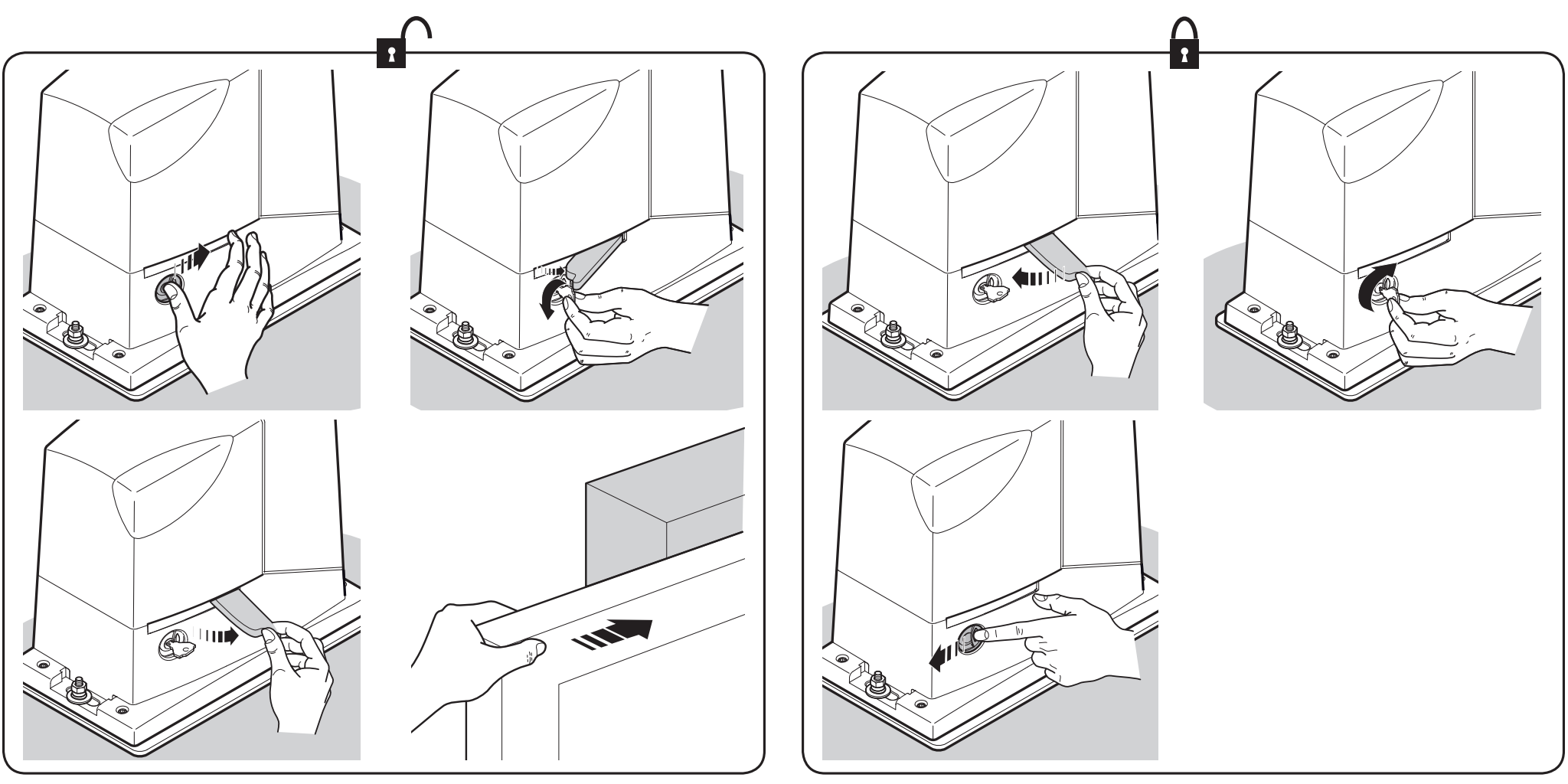

- Atblokuokite pavarą, perkelkite vartus maždaug į vidurį ir vėl mechaniškai užblokuokite pavarą. Patikrinkite krypties jungiklį.
- Įjunkite maitinimą. Kai pavara neveikia, variklis stovi, žalias OK šviesos diodas maždaug kartą per sekundę sumirksi, o įspėjamoji lempa nedega.
- Vienu metu paspauskite ir laikykite Close + Stop/Set; kai maždaug po 3 sekundžių prasidės judėjimas, mygtukus atleiskite.
- Pirmasis judesys turi būti uždarymo kryptimi. Jei vartai atsidaro, sustabdykite mokymą mygtuku Stop/Set, atjunkite maitinimą ir patikrinkite judėjimo kryptį.
- Palaukite, kol baigsis ciklas uždarymas → atidarymas → uždarymas. Mokymo metu mirksi L2 ir L3.
- Pasibaigus mokymui, duokite SbS komandą visiškai atidaryti vartus, o tada kitą komandą – visiškai uždaryti. Per šį bandomąjį ciklą patikrinkite, ar vartai sulėtėja likus maždaug 30–50 cm iki galinių jungiklių ir sustoja 2–3 cm iki mechaninių atramų.
Jei pasibaigus mokymui L2 ir L3 vis dar mirksi, mokymas buvo nesėkmingas. Patikrinkite jungimo schemą ir diagnostiką, pašalinkite priežastį ir pakartokite mokymą.
Pavaros programavimas
Road pavaroje galima programuoti kelias funkcijas – įjungti arba išjungti funkciją I lygio programavimu., arba nustatyti iš anksto parinktą parametro reikšmę II lygio programavimu..
Plokštėje yra keturi mygtukai ir keturi programavimo šviesos diodai. Šios kartos modelyje į programavimo režimą įeinama maždaug 3 sekundes palaikius Set mygtuką.
| Elementas | Reikšmė / veiksmas |
|---|---|
| Open ▲ | Atidarymas; meniu – pasirinkimo perkėlimas aukštyn. |
| Stop/Set | Sustabdymas; palaikius maždaug 3 s, atidaromas meniu. |
| Close ▼ | Uždarymas; meniu – pasirinkimo perkėlimas žemyn. |
| Radio | Nuotolinio valdymo pultelių įrašymas ir trynimas; signalizuoja LED L4(R). |

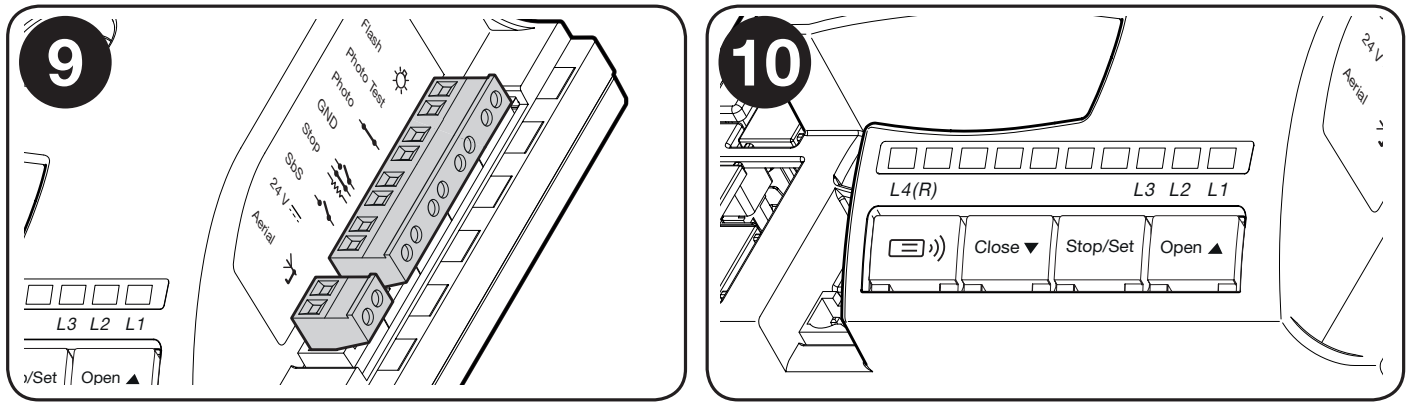

Plokštės mygtukai ir šviesos diodai. L4(R) priklauso radijo imtuvui.
I lygio programavimas.
Pagal numatytąjį nustatymą visos trys I lygio funkcijos yra OFF. Trumpas mirksėjimas renkantis reiškia OFF, ilgas – ON.
- Palaikykite Set mygtuką maždaug 3 s ir atleiskite, kai mirksi L1.
- Mygtukais Open / Close pasirinkite funkcijos LED.
- Trumpai paspauskite Set, kad perjungtumėte OFF / ON. Jei reikia, nustatykite kitą funkciją.
- Jei 10 s nepaspaudžiamas joks mygtukas, programavimas baigiamas, o pakeitimai išsaugomi.
Programuojamų įjungimo / išjungimo funkcijų sąrašas:
| Elementas | Reikšmė / veiksmas |
|---|---|
| L1 – sulėtinimo trukmė | OFF = trumpas sulėtinimas; ON = ilgas. |
| L2 – greitis | OFF = lėtas; ON = greitas. |
| L3 – automatinis uždarymas | OFF = išjungta; ON = įjungta. Pauzės trukmė nustatoma II lygiu; gamyklinis nustatymas – 30 s. |
II lygio programavimas.
II lygiu nustatoma parametro reikšmė. Parametro ir jo reikšmės pasirinkimui naudojami tie patys šviesos diodai, atliekant du vienas po kito einančius veiksmus.
- Palaikykite Set mygtuką maždaug 3 s ir atleiskite, kai mirksi L1.
- Mygtukais Open / Close pasirinkite parametrą L1, L2 arba L3.
- Palaikykite Set mygtuką. Maždaug po 3 s užsidegs esamos reikšmės LED.
- Toliau laikydami Set, mygtukais Open / Close pasirinkite naują reikšmę, tada atleiskite Set.
- Jei 10 s nepaspaudžiamas joks mygtukas, meniu uždaromas.
Programuojamų nustatomų funkcijų sąrašas:
| Elementas | Reikšmė / veiksmas |
|---|---|
| L1 – variklio jėga | L1 – maža; L2 – vidutinė; L3 – didelė (gamyklinis nustatymas). |
| L2 – SbS veiksmų seka | L1: atidaryti–sustabdyti–uždaryti–atidaryti (gamyklinis nustatymas); L2: atidaryti–sustabdyti–uždaryti–sustabdyti; L3: daugiabučio režimas. |
| L3 – pauzės trukmė | L1 – 15 s; L2 – 30 s (gamyklinis nustatymas); L3 – 60 s. Taikoma, kai įjungtas automatinis uždarymas. |
Nenaudokite didesnės jėgos vietoj vartų mechaninio pasipriešinimo pašalinimo. Pakeitus jėgą, reikia pakartoti atitinkamus matavimus ir saugos bandymus.
Papildomų išorinių įrenginių prijungimas prie pavaros
| Elementas | Reikšmė / veiksmas |
|---|---|
| Priedų maitinimas | Tarp 1 (+) ir 4 (GND): 24 V DC, tolerancija −30 % / +50 %, bendra didžiausia srovė – 100 mA. |
| Valdymo kontaktas | Atskiras bepotencialis NO kontaktas 1–2 gnybtuose (SbS). Į įvadą negalima tiekti išorinio įtampos šaltinio. |
Specialiosios pavaros funkcijos
Vartai nuolat atidaryti
Jei SbS komanda laikoma ilgiau nei 3 sekundes, vartai atidaromi neatsižvelgiant į nustatytą veiksmų seką. Galima naudoti su tinkamu laikmačio kontaktu, kad vartai būtų laikomi atidaryti nustatytą laiką.
Priverstinis judėjimas
Sugedus saugos įtaisui, gamintojas aprašo avarinį judėjimą nuolat laikant nuspaustą valdymo mygtuką. Naudokite tik tada, kai vartai tiesiogiai matomi, judėjimo zona laisva ir nekyla pavojus žmonėms. Gedimą reikia kuo greičiau pašalinti.
- Duokite komandą. Jei dėl blokuojančio saugos įtaiso vartai nepradeda judėti, per 3 s pakartokite komandą ir laikykite ją nuspaustą.
- Maždaug po 2 s vartai pradės judėti tik tol, kol laikysite nuspaustą komandą.
- Atleidę valdiklį, vartus iškart sustabdysite. Šis režimas nepakeičia saugos elementų remonto.
Pavaros trikčių šalinimas
Jei šie veiksmai nepadėjo, kreipkitės į NICE pavarų techninę pagalbą.
Atsižvelgiant į problemos pobūdį
Montuojant pavarą arba jai sugedus gali pasitaikyti, pavyzdžiui, tokių situacijų:
| Elementas | Reikšmė / veiksmai |
|---|---|
| Nuotolinio valdymo pultelio lemputė nedega | Patikrinkite pultelio bateriją. |
| Pultelio lemputė dega, vartai nereaguoja | Patikrinkite pultelio išsaugojimą ir protokolą, anteną bei galimą atminties blokavimą. |
| LED OK nedega | Elektrikas, saugiai atjungęs maitinimą, patikrins maitinimo tiekimą ir saugiklius. |
| Komanda priimta, bet judėjimas neprasideda | Užfiksuokite raudonų LED OK mirksnių skaičių arba švyturėlio mirksnių seką; patikrinkite PHOTO, STOP ir aktyvias komandas. |
| Judėjimas iškart apsisuka | Patikrinkite, ar nėra kliūčių, ar nėra trinties, taip pat krumpliastiebį ir galinį jungiklį. Jėgą reguliuokite tik patikrinę mechaniką ir iš naujo patikrinę saugą. |
Diagnostika pagal švyturėlio mirksėjimą
Įprasto judėjimo metu švyturėlis mirksi 0,5 s intervalais. Įvykus gedimui suskaičiuokite mirksnių seką, kurią nuo kitos skiria maždaug sekundės pauzė. Tas pačias klaidas signalizuoja raudonas LED OK.
| Mirksnių skaičius | Reikšmė ir patikra |
|---|---|
| 2 | Fotoelementas blokuoja judėjimą. Patikrinkite, ar nėra kliūčių, ar fotoelementai tinkamai sulygiuoti ir maitinami, taip pat saugos kontaktą. |
| 3 | Suveikė jėgos ribotuvas. Nustatykite per didelės trinties priežastį arba raskite kliūtį. |
| 4 | Suveikė STOP. Patikrinkite saugos įtaisą ir laidus. |
| 5 | Vidinių parametrų klaida. Palaukite bent 30 s; jei problema išlieka, technikas atliks atstatymą ir iš naujo nustatys parametrus. |
| 6 | Viršytas darbo ciklas. Leiskite pavarai kelias minutes pailsėti. |
| 7 | Vidinis elektros gedimas. Technikas kelioms sekundėms atjungs visus maitinimo šaltinius; jei gedimas kartosis, patikrins plokštę ir variklio laidus. |
| 8 | Jau yra aktyvi kita nuolatinė komanda. Patikrinkite mygtuką, relę arba laikmatį. |
| 10 | Viršytas judėjimo laikas arba nustatymo metu netiekiamas maitinimas varikliui. Patikrinkite mechaniką, judėjimo laiką ir ar plokštė tinkamai įstatyta į laikiklį. |
Diagnostika pagal LED mirksėjimą
Šioje plokštėje yra LED OK, o ne BlueBUS. Saugos įvesties būseną rodo STOP; nustatymus ir radijo funkciją – LED L1, L2, L3, L4(R). Jų vieta parodyta mygtukų paveikslėlyje.
Horizontalūs LED OK, STOP
| Elementas | Reikšmė / veiksmai |
|---|---|
| OK – žalia, mirksi kartą per sekundę | Įprastas veikimas. |
| OK – 2 greiti žali mirksniai | Pasikeitė įvesties būsena arba priimta komanda. |
| OK – raudonų mirksnių seka | Gedimas pagal mirksnių lentelę. |
| OK – nuolat šviečia žalia arba raudona | Gedimas; jei jis kartojasi atjungus maitinimą ir atlikus patikrą, reikalingas servisas. |
| OK – nešviečia | Patikrinkite maitinimo tiekimą ir saugiklius. |
| STOP šviečia / nešviečia | Šviečia: įvesties būsena yra normali. Nešviečia: suveikė STOP; patikrinkite įtaisą ir jo išsaugotą būseną. |
LED L1–L4(R) prie mygtukų
| Elementas | Reikšmė / veiksmai |
|---|---|
| L1 | Nešviečia = trumpas lėtinimas, šviečia = ilgas. |
| L2 | Nešviečia = mažas greitis, šviečia = didelis. |
| L3 | Nešviečia = automatinis uždarymas išjungtas, šviečia = įjungtas. |
| L1 + L2 + L3 mirksi | Reikia nustatyti padėtis; programuodami vadovaukitės atitinkama instrukcija. |
| L4(R) šviečia | Įprasto veikimo metu priimtas neišsaugotas radijo kodas. |
| L4(R) mirksi | Išsaugomi arba trinami nuotolinio valdymo pulteliai. |
NICE Road RD400 pavaros atrakinimas rankiniu būdu
Nutrūkus maitinimui arba įvykus gedimui, RD400 galima atrakinti pridedamu raktu ir vartus valdyti ranka. Pirmiausia apsaugokite vartus nuo netikėto judėjimo ir atjunkite maitinimo šaltinius. Jei atrakinus varčia juda savaime arba stringa, ją reikia remontuoti.
Kairėje paveikslėlio pusėje parodytas RD400 atrakinimas, dešinėje – pakartotinis užrakinimas.
- Atidarykite spynos dangtelį, įkiškite ir pasukite raktą; atlenkite atrakinimo rankeną, kaip parodyta paveikslėlyje.
- Lėtai ir kontroliuojamai stumkite vartus ranka.
- Norėdami vėl užrakinti, užlenkite rankeną, pasukite ir ištraukite raktą, tada uždarykite dangtelį. Prieš pradėdami naudoti automatinį režimą patikrinkite, ar mechanizmas tinkamai įsikabino.
NICE Road RD400 pavaros techninės charakteristikos
| Elementas | Reikšmė / veiksmai |
|---|---|
| Paskirtis / ribos | Gyvenamųjų namų stumdomieji vartai, iki 400 kg ir 8 m, atsižvelgiant į darbo ciklą. |
| Variklis / maitinimas | Elektromechaninė pavara su integruotu valdymo bloku; RD400 maitinimas iš tinklo: 230 V AC, 50/60 Hz. RD400/V1 yra kitos maitinimo įtampos versija. |
| Maks. galia / srovė | 210 W / 1,1 A. |
| Sukimo momentas | Paleidimo momentas 12 Nm (400 N); vardinis 5 Nm (167 N). |
| Greitis | Be apkrovos 0,13 arba 0,25 m/s; esant vardiniam sukimo momentui – 0,16 m/s. |
| Krumpliaratis | Z15, modulis 4, žingsnis 12,5 mm, žingsnio skersmuo 60 mm. |
| Veikimas | Maks. 50 ciklų per dieną, nepertraukiamai maks. 9 min.; toliau taikomi apribojimai pagal vartų ilgį ir svorį. |

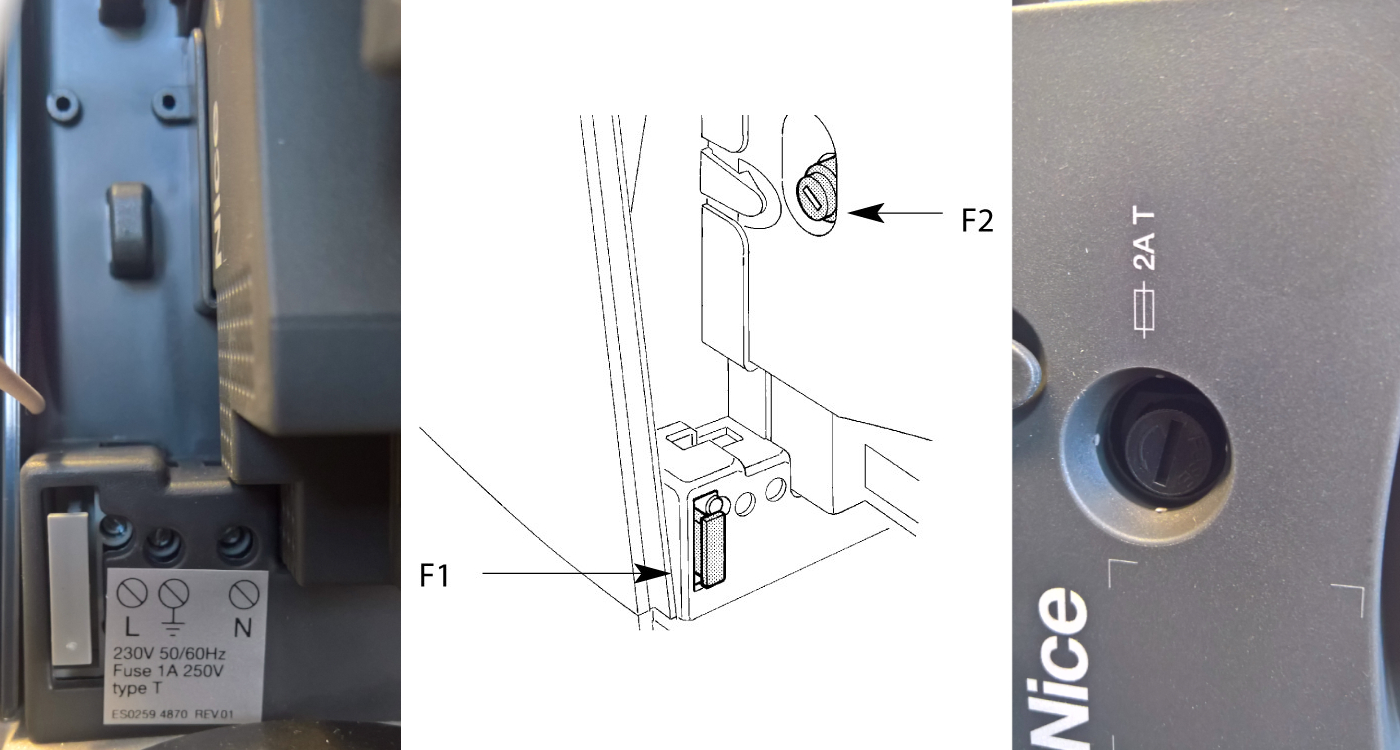

| Saugikliai / apsauga | F1 T 1 A / 250 V; F2 T 2 A / 250 V; I klasė, apsauginis įžeminimas. |
| Švyturėlis / baterija | Vienas NICE ELDC; pasirenkamai NICE PS124. |
| Funkcijos | 3 įjungimo / išjungimo funkcijos ir 3 reguliuojami parametrai. STOP funkcijos ir padėčių įsiminimas. |
| Aplinkos sąlygos | −20 iki +55 °C; IP44. |
| Matmenys / svoris | 330 × 195 × 277 mm; 8 kg. |
NICE Road RD400 pavaros integruoto radijo imtuvo techninės savybės
| Parametras | Reikšmė / procedūra |
|---|---|
| Imtuvas | Integruotas, 4 komandos, 433,92 MHz. |
| Protokolai | FloR, O-Code, Smilo. Pirmasis įrašytas nuotolinio valdymo pultelis nulemia tolesnių pultelių šeimą. |
| Atmintis | Naudojant RBA4 plokštę, I režimu galima įrašyti daugiausia 100 pultelių; RBA4R10 talpą reikia patikrinti jos vadove. |
| Antena / jautrumas | 52 Ω, RG58 arba panašus kabelis; jautrumas geresnis nei 0,5 µV. |
| Veikimo nuotolis | Gamintojas nurodo 100–150 m; nuotoliui įtakos turi kliūtys, trukdžiai ir antenos vieta. |
| Temperatūra | −20 iki +55 °C. |
Nuotolinio valdymo pultelių įrašymas
Procedūra skirta RBA4 plokštės integruotam keturių mygtukų kartos imtuvui. Prieš naudojant su RBA4R10, reikia patikrinti mygtukų ir režimų atitiktį. Pasirinkite pultelį su palaikomu protokolu, pavyzdžiui, NICE ON2E arba NICE FLO2RE, atsižvelgdami į naudojamą šeimą. Norint susieti pultelį, vartų eigos iš naujo nustatyti nereikia.
I režimas – visas pultelis
- Laikykite nuspaudę Radio bent 5 s ir atleiskite, kai užsidegs L4(R) šviesos diodas.
- Per 10 s laikykite nuspaudę pirmąjį pultelio mygtuką bent 5 s, tada atleiskite.
- Trys L4(R) mirksniai patvirtina įrašymą. Jei daugiau nieko neįrašoma, režimas baigiasi po 10 s.
T1 = SbS, T2 = pėsčiųjų praėjimas, T3 = atidarymas, T4 = uždarymas; dviejų mygtukų pultelis turi tik T1 ir T2.
II režimas – vienas mygtukas
- Trumpai paspauskite Radio 1 kartą, jei norite SbS, 2 kartus – pėsčiųjų praėjimo, 3 kartus – atidarymo arba 4 kartus – uždarymo funkcijos.
- Patikrinkite, ar L4(R) sumirksėjo atitinkamą skaičių kartų.
- Per 10 s laikykite nuspaudę norimą pultelio mygtuką bent 3 s; trys mirksniai patvirtina įrašymą.
Kitus imtuvus ir procedūras rasite mūsų NICE pultelių susiejimo apžvalgoje. Jei pultelio nepavyksta įrašyti, patikrinkite ir radijo atminties užraktą.
Valdymo bloko atstata
Atstata skirta sąmoningai ištrinti nustatymus, tai nėra privalomas pirmasis žingsnis. Kai variklis stovi, laikykite nuspaudę Open + Close maždaug 3 s. Užsidegus visiems šviesos diodams, atleiskite mygtukus. Baigus procedūrą, mirksi L1, L2 ir L3. Reikia iš naujo nustatyti padėtis, nustatymus ir atlikti saugos bandymus. Ši procedūra įrašytų pultelių neištrina.
Atsarginė baterija ir techninės priežiūros sąsaja
Šios kartos RD400 pavarai skirta pasirenkama baterija NICE PS124 kurios talpa – 1,2 Ah ir kurioje įkrovimo funkcija integruota. Ji prijungiama tik baigus montuoti ir programuoti, kai maitinimo tinklas atjungtas. Prijungus pavarą, ji veikia ir nesant maitinimo iš tinklo. Veikimo trukmė priklauso nuo pavaros apkrovos ir baterijos būklės.
Techninės priežiūros programatorius NICE OVIEW prijungiamas per NICE IBT4N prie BusT4. Sąsają prijunkite tik atjungę maitinimo šaltinius.
Bandymas, perdavimas ir techninė priežiūra
- Patikrinkite atidarymą, uždarymą, sustabdymą, lėtėjimą ir abu galinius jungiklius.
- Išbandykite kiekvieną fotodaviklių porą, kiekvieną STOP elementą ir fototestą, jei jis naudojamas.
- Patikrinkite jėgas ir atlikite konkretiems vartams reikalingus matavimus; per didelė jėga negali kompensuoti mechaninio gedimo.
- Patikrinkite atblokavimo mechanizmą, gaubtus, apsauginius elementus ir ženklinimą. Perduokite naudotojui naudojimo instrukciją ir techninės priežiūros planą.
Technikas techninę priežiūrą atlieka bent kas 6 mėnesius arba ne vėliau kaip po 10 000 judesių nuo paskutinio aptarnavimo. Naudotojas prižiūri, kad zona ir fotodavikliai būtų švarūs; pastebėjęs neįprastą triukšmą ar trūkčiojantį judėjimą, automatikos nebenaudoja. Valydamas vartų eigą, jis atjungia ir bateriją, jei ji įrengta. Vartams judant, stebėkite juos iš saugaus atstumo. Eikite pro vartus tik tada, kai jie visiškai atidaryti ir sustoję. Vaikai negali valdyti vartų ar žaisti jų veikimo zonoje.
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
