NICE SBAR užtvaras – be strėlės
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
sandėlyje
770,87 € su PVM
| Svoris |
|---|
| 46 kg |
Produkto aprašymas NICE SBAR užtvaras – be strėlės
NICE SBAR yra elektromechaninis kelio užtvaras, skirtas kontroliuoti motorinių transporto priemonių įvažiavimą, tiekiamas be strėlės. Jis turi 24 V DC variklį ir įmontuotą valdymo bloką XBA20 R10. Įprasta komplektacija jungiama prie 230 V AC; 24 V – variklio įtampa.
Plieninis korpusas su apsaugine paviršiaus danga, balansavimo spyruoklė ir elipsinė strėlė XBA19 sudaro komplektą įvažiavimui iki 4 m. Strėlę ir įrangą pasirinkite atskirai arba pilname komplekte. Pavara yra negrįžtamoji; dingus maitinimui ją atblokuosite raktu arba naudokite pasirenkamą akumuliatorių PS124.
Į viršutinį dangtį galima įmontuoti XBA7 švyturėlį, kuris signalizuoja apie judėjimą ir gedimus. Toliau pateikta prijungimo ir programavimo informacija skirta XBA20 R10 su mygtukais OPEN / STOP / CLOSE ir LED L1–L8. Jei kelio užtvaras jau sumontuotas, pirmiausia patikrinkite plokštės žymėjimą ir išdėstymą.
Kada rinktis NICE SBAR kelio užtvarą
| Ką patikrinti | Riba ir reikšmė |
|---|---|
| Laisvas pravažiavimo plotis | Iki 4 m; įsigyto profilio ilgis nėra laisvo pravažiavimo plotis. |
| Atidarymo laikas | Mažiausiai 4 s; su XBA4 šviesomis – daugiau nei 5 s. Judėjimui įtakos turi nustatymai, strėlė ir jos įranga. |
| Ciklų dažnis | Iki 100 ciklų per valandą esant vardiniam sukimo momentui; su XBA4 šviesomis – 80 ciklų per valandą. |
| Vieta strėlei | Patikrinkite strėlės judėjimo trajektoriją atidarant ir uždarant, laisvą aukštį, atstumą iki transporto priemonių ir prieigą prie atblokavimo mechanizmo. |
| Tiekiama be strėlės | Strėlę, saugos įtaisus ir nuotolinio valdymo pultą pasirinkite pagal komplektaciją. |
Kelio užtvaras reguliuoja transporto priemonių įvažiavimą. Pėsčiųjų praėjimą įrenkite atskirai o saugos įtaisus pasirinkite atsižvelgdami į konkrečias rizikas. Variklyje įdiegta kliūčių aptikimo funkcija nepakeičia fotoelementų ar kitų būtinų apsaugos priemonių. Nenaudokite strėlės kaip pėsčiųjų vartų.
Kelio užtvarų komplektai su strėle ir priedais

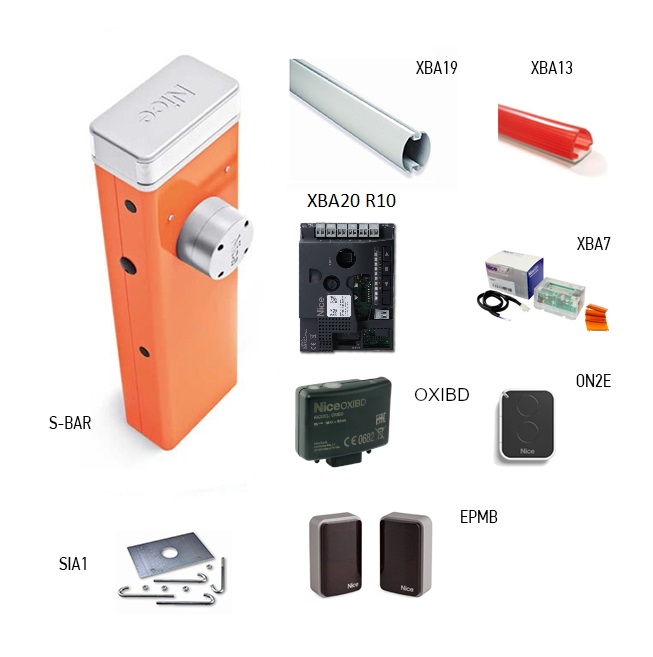

SBAR komplekte yra 4 m strėlė ir kita įranga. Kituose palyginamuose komplektuose naudojamas kitas kelio užtvaro modelis; ilgesnė strėlė nėra priedas, kurį galima laisvai montuoti prie SBAR. Patikrinkite konkretaus gaminio puslapyje nurodytą komplektaciją ir ilgį.
| NICE SBAR kelio užtvarų komplektai |
|---|
| SBAR – 4 m strėlė
XBA20 R10, XBA19, XBA7, XBA13 guma, OXIBD, ON2E, EPMB ir SIA1 tvirtinimo elementai – priklauso nuo komplektacijos. |
Ko reikia komplektui
| Kas | Kodėl | Tipas / prijungimas |
|---|---|---|

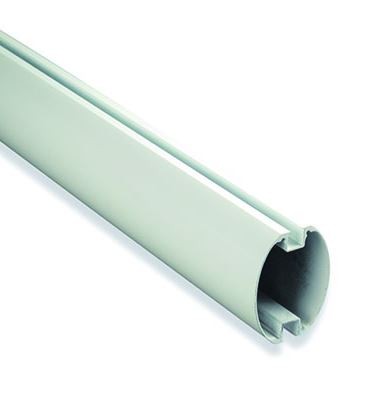

XBA19 | Elipsinė 45 × 58 mm strėlė, tiekiamo profilio ilgis – 4 270 mm. Profilio ilgis nėra laisvas pravažiavimo plotis. | Strėlės montavimas |
XBA13 | Smūgiams apsaugoti skirta guma, pakuotėje 9 × 1 m; sumontuokite prieš balansuodami strėlę. | Balansavimas su įranga |
XBA4 | Strėlės lemputės; jos keičia judėjimo laiką ir ciklų dažnį. | FLASH – strėlės lemputės |
XBA7 | Pasirenkamas švyturėlis arba apšvietimas viršutiniame dangtyje. | XBA7 jungtis |
WA11 | Atskira reguliuojamo aukščio atrama nuleistai strėlei. | Mechaniniai stabdikliai ir padėtis |
WA10 | 24 šviesą atspindintys lipdukai, kad strėlė būtų geriau matoma. | Mechaniniai priedai |
EPMB | BlueBUS fotoelementai stebi pavojingą zoną; pasirinkite funkciją pagal riziką. | Adresavimas ir mokymas |
OXIBD | Įkišamas radijo imtuvas suderinamiems pulteliams; atskirai įsigyjamoje pavaroje jis nėra automatiškai komplektuojamas. | SM jungtis ir susiejimas |
PS124 | Atsarginiai manevrai dingus elektrai. | Speciali baterijos jungtis |
Kompaktiškesnė fotoelementų alternatyva yra EPSB. Abu variantai yra BlueBUS; relinių EPM/EPS fotoelementų negalima jungti prie BlueBUS kaip tiesioginio pakaitalo.
Korpuso montavimas ir tvirtinimas
Montavimo, prijungimo prie elektros tinklo ir paleidimo darbus atlieka kvalifikuotas technikas. Prieš pradėdami darbus atjunkite elektros tinklą ir bateriją. Patikrinkite, ar visos dalys yra komplekte ir geros būklės, ar pagrindas tvirtas, ar nėra užliejimo rizikos ir ar strėlės judėjimo kelias laisvas.
Kairinė ir dešininė konfigūracija
Kliūtis tiekiama su pradine kairinio uždarymo konfigūracija. Norint nustatyti dešininę konfigūraciją, reikia mechaniškai perstatyti balansavimo svirtį ir spyruoklę ir pakeisti I/L8 lygis. Vien elektroninio nustatymo pakeisti nepakanka. Spyruoklę perstatykite pagal atitinkamo mechanizmo schemą, saugiai užfiksavę strėlę; neatkabinkite spyruoklės, kai ji veikiama nekontroliuojamos apkrovos.

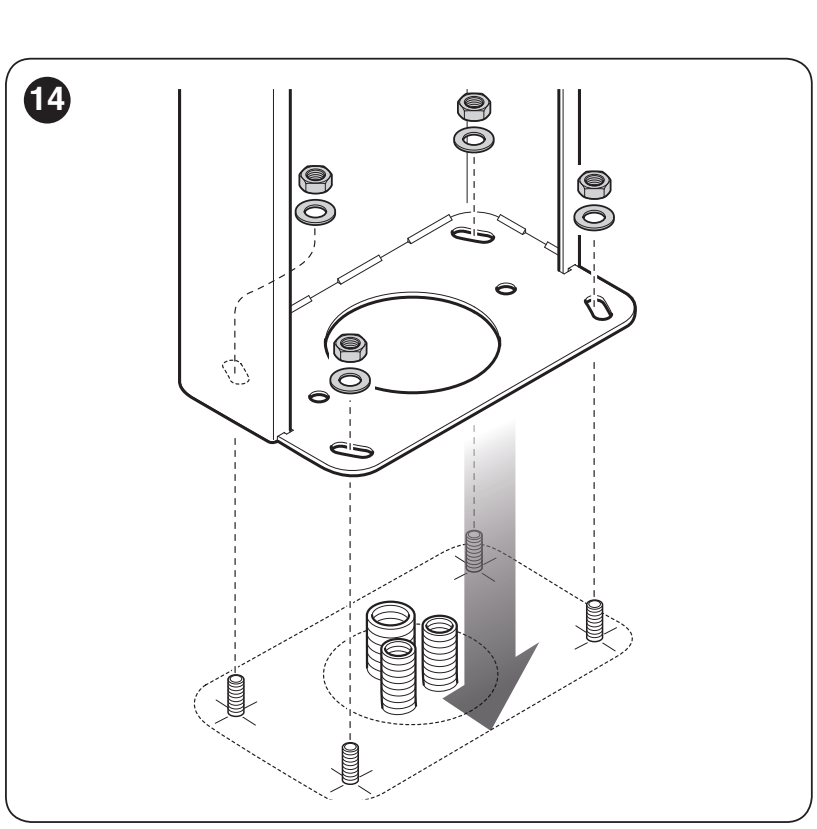

- Pasirinkite lygų, tvirtą pagrindą ir pažymėkite keturias tvirtinimo vietas. Paruoškite apsauginius vamzdžius tinklo ir kitiems kabeliams.
- Ant paruošto pagrindo naudokite pagal medžiagą ir apkrovą tinkamus inkarus; jie automatiškai nepridedami prie korpuso.

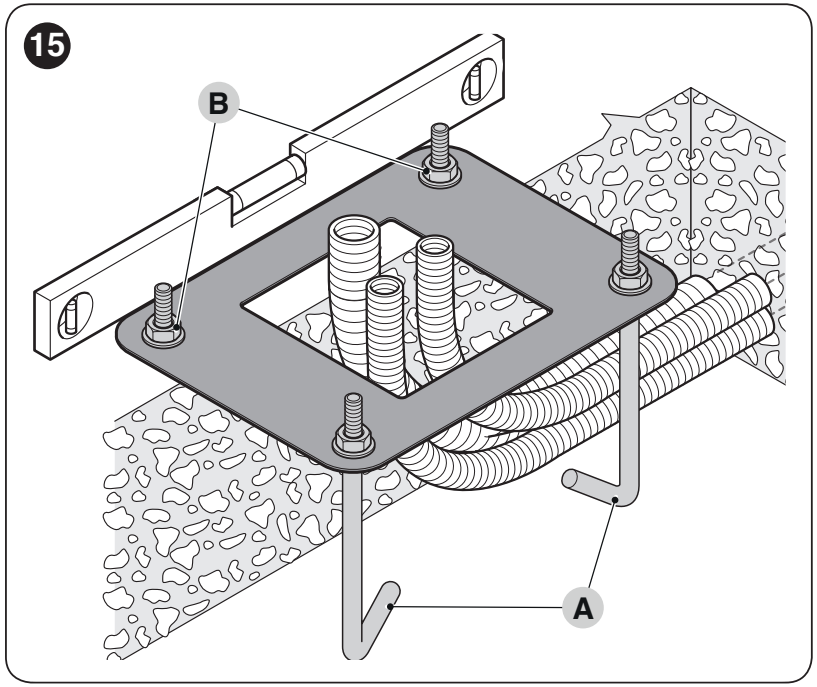

- Įrengdami naują pamatą, pritvirtinkite inkarus prie pagrindo plokštės veržlėmis ir poveržlėmis iš abiejų pusių. Apatinę veržlę užsukite iki sriegio galo.
- Plokštę padėkite lygiagrečiai strėlei, horizontaliai ir reikiamame aukštyje. Leiskite betonui visiškai sukietėti; iki tol neapkraukite korpuso.
- Uždėkite korpusą ir tvirtai priveržkite keturias tvirtinimo jungtis. Apsaugokite elektroniką nuo vandens ir kondensato patekimo per apsauginius vamzdžius.
Betoninis pagrindas turi būti armuotas, ne plonesnis kaip 0,15 m, o jo tūris turi viršyti 0,2 m³. Pamatą ir inkarų laikomąją galią parinkite pagal gruntą ir apkrovą; keturis M12 inkarus rinkitės atsižvelgdami į montavimo reikalavimus, o ne vien į angos skersmenį.
Strėlės ir apsauginių elementų montavimas

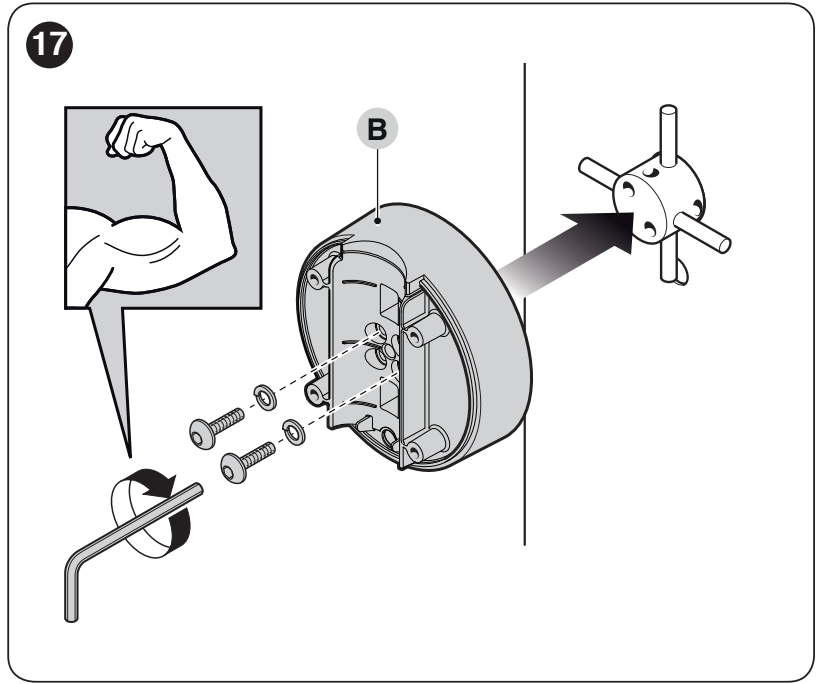

- Įstatykite du kaiščius į išėjimo veleną. Laikiklį nukreipkite taip, kad strėlė būtų vertikali, ir tvirtai prisukite naudodami atitinkamas poveržles.
- Uždėkite laikiklio dangtelį, o montavimo varžtus kol kas palikite nepriveržtus.

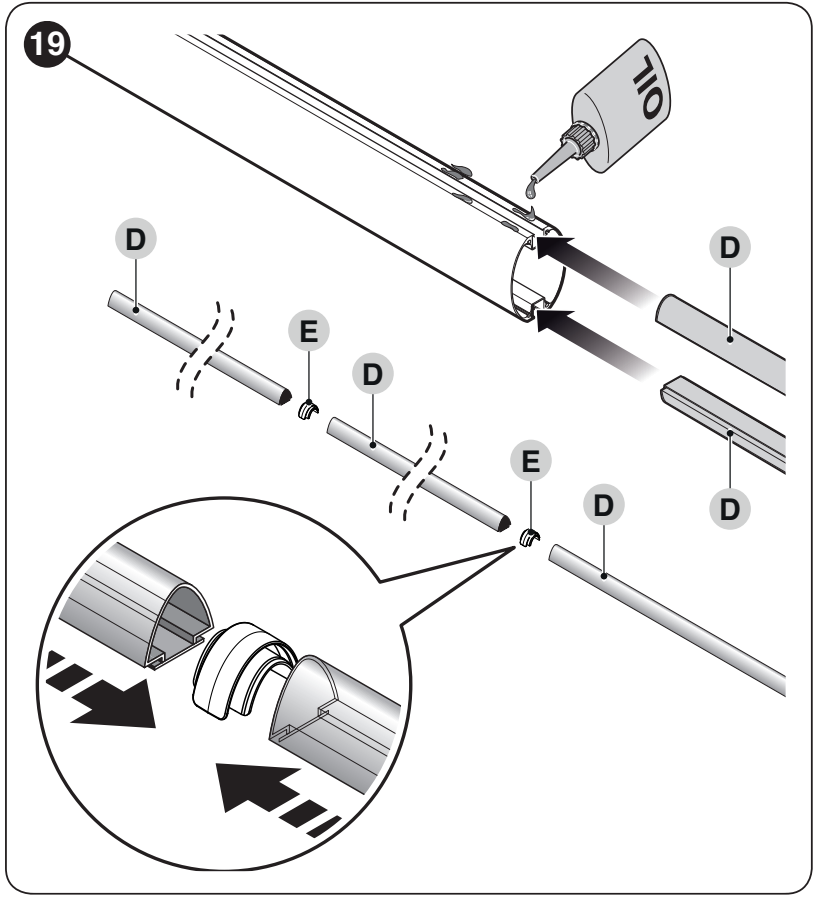

- Į strėlės griovelius įstumkite apsauginę gumą su jungtimis, uždėkite galinį dangtelį ir gumos gaubtelius. Guma gale gali išsikišti maždaug 1 cm.
- Iš kito galo įstatykite atramines įvores, iki galo įstumkite strėlę į laikiklį ir tvirtai priveržkite keturis jos tvirtinimo varžtus.
- Sumontuokite galimus žibintus ir kitą leidžiamą įrangą prieš subalansuodami. Pakeitę strėlės ilgį arba įrangą, visada iš naujo patikrinkite balansą.

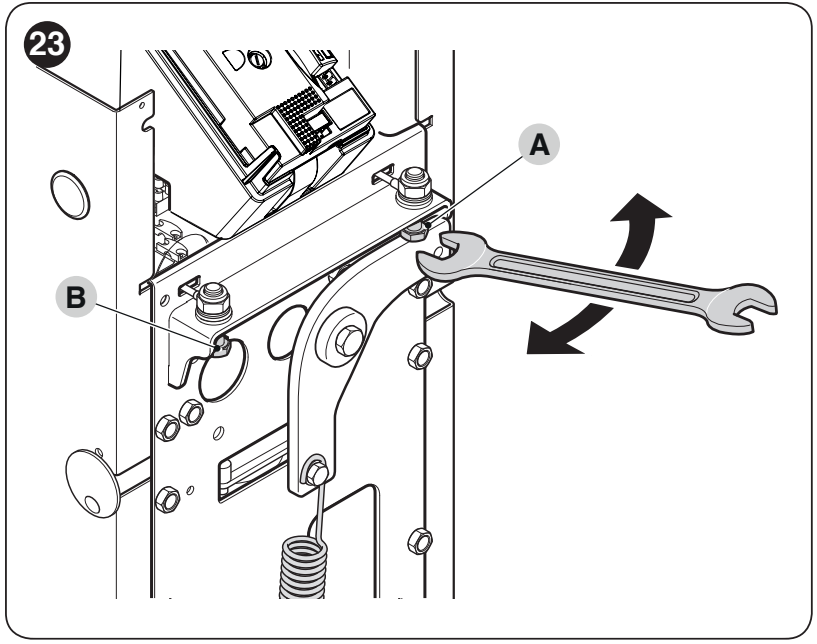

Mechaninių stabdiklių nustatymas
- Prilaikykite strėlę ir atblokuokite pavarų dėžę.
- Ranka perkelkite strėlę per visą atidarymo ir uždarymo eigą.
- A/B stabdiklių varžtais nustatykite horizontalią uždarytos ir vertikalią atidarytos strėlės padėtį.
- Sureguliavę tvirtai priveržkite fiksavimo veržles. Nestabdykite strėlės variklio jėga vietoj mechaninių stabdiklių.

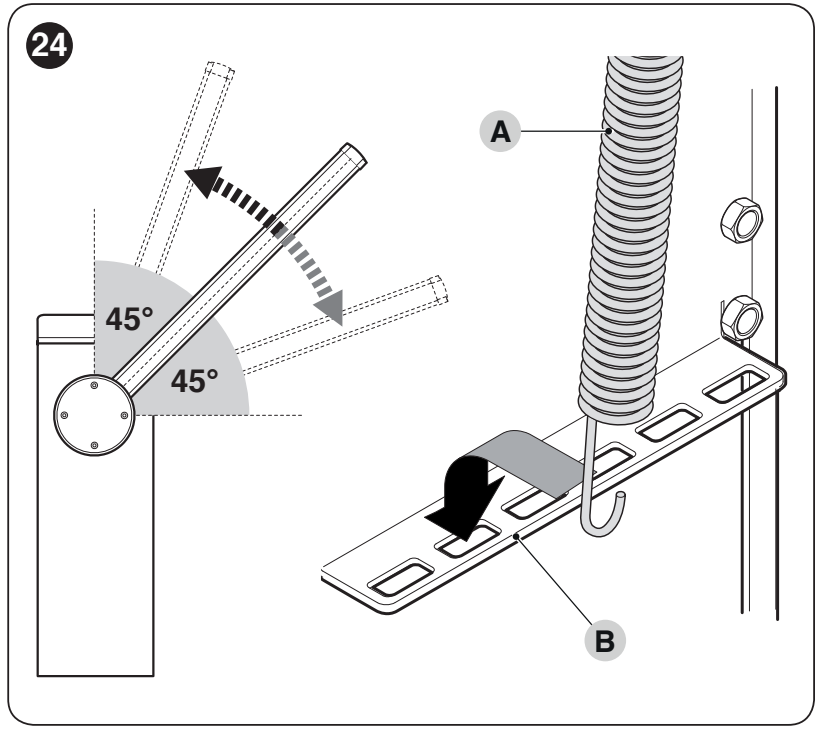

Visos įrangos strėlės balansavimas
- Prilaikykite strėlę, atblokuokite variklį, nustatykite maždaug 45° kampą ir patikrinkite, ar ji pati reikšmingai nejuda.
- Jei strėlė kyla, reikia sumažinti spyruoklės įtempimą; jei leidžiasi – padidinti. Prieš perkeldami jos tvirtinimo vietą, nustatykite strėlę į maksimalaus atidarymo padėtį ir saugiai ją užfiksuokite.
- Pavaizduotame mechanizme pastumkite tvirtinimo tašką B centro link, kad sumažintumėte įtempimą, arba į išorę, kad jį padidintumėte.
- Pakartokite patikrą ir maždaug ties 20° bei 70° kampais. Strėlė neturi pati reikšmingai leistis ar kilti.
- Patikrinkite rankinį judėjimą visose padėtyse ir abiem kryptimis, tada vėl užblokuokite pavarų dėžę.
Patikros metu leidžiama rankinė jėga yra maždaug ne didesnė kaip 50 N, veikianti statmenai 1 m atstumu nuo strėlės ašies, visose padėtyse ir abiem kryptimis. Tai yra didžiausia riba, o ne siektina nustatymo vertė. Balansavimas yra mechaninis darbas; nekompensuokite disbalanso didindami variklio jėgą.
Kabelių paruošimas
| Kabelis | Skerspjūvis ir ilgis |
|---|---|
| Elektros tinklo maitinimas | 3 × 1,5 mm², iki 30 m; virš 30 m – 3 × 2,5 mm² ir apsauginio įžeminimo sprendimas automatizavimo sistemai pagal montavimo reikalavimus. |
| BlueBUS | 2 × 0,5 mm², iki 30 m. |
| Raktinis jungiklis | 4 × 0,25 mm², iki 30 m. Suderinama dviejų laidų klaviatūra / skaitytuvas turi atskiras sąlygas. |
| Strėlės žibintai / švyturėlis korpuse | Naudokite numatytus priedų kabelius; judant jie neturi būti tempiami ar prispaudžiami. |
Kabeliai turi būti tinkami aplinkos sąlygoms ir apsauginiams vamzdžiams. 230 V maitinimo kabelį per kabelio įtempimo mažinimo įtaisą prijunkite prie tinklo gnybtų L/N ir apsauginio įžeminimo PE. Kitus kabelius nutieskite taip, kad jie nesiliestų su judančiu mechanizmu. Nejunkite 230 V prie žemos įtampos gnybtų.

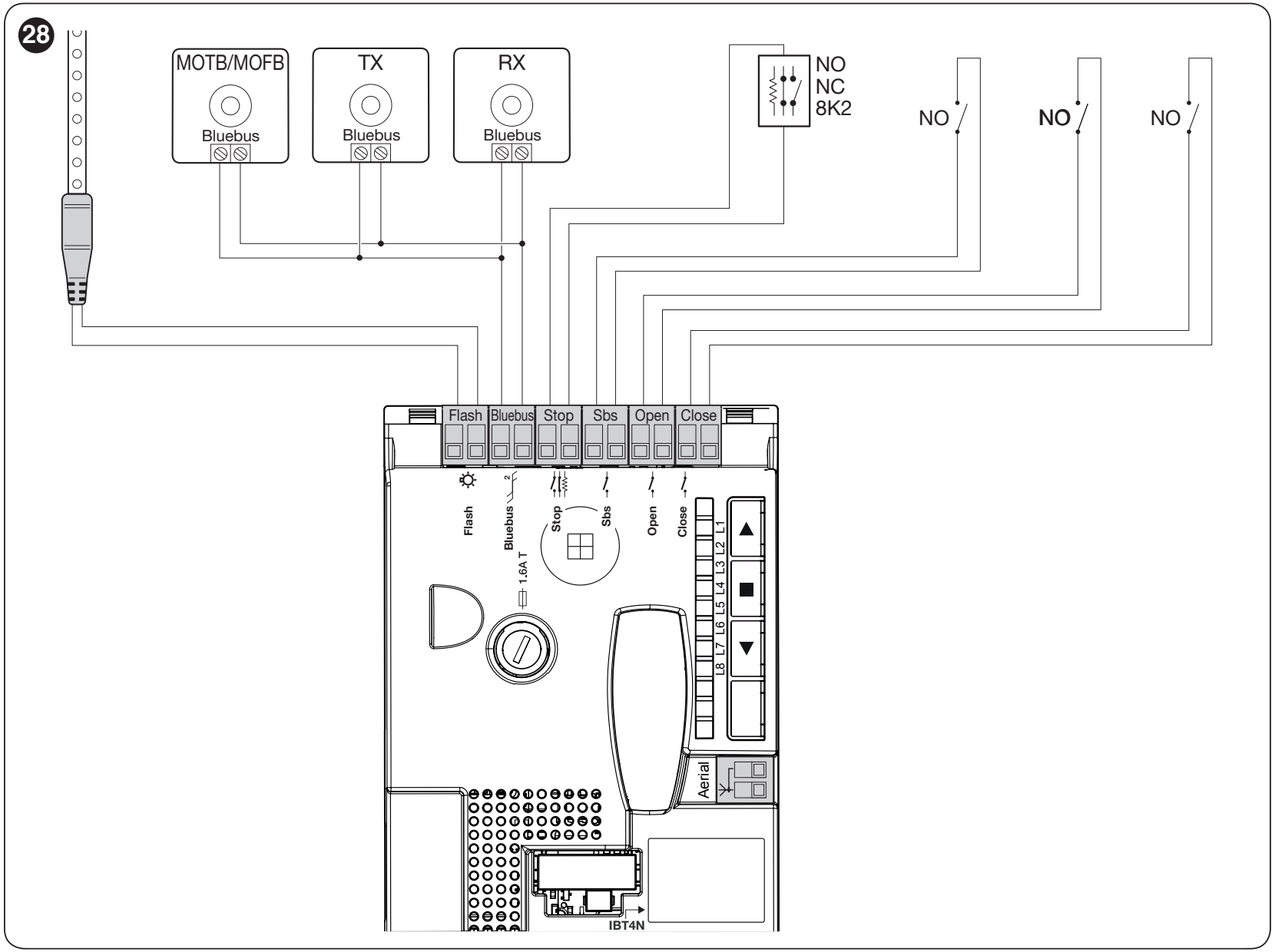

Valdymo blokas XBA20 R10 – gnybtai ir schema
| Gnybtas / jungtis | Paskirtis ir sąlyga |
|---|---|
| FLASH | Programuojamas išėjimas. Švyturėliui – tinkamas 12 V įrenginys, lemputė iki 21 W; funkciją pasirinkite II/L4 lygiu. Naudodami XBA4, nustatykite svirties apšvietimą. FLASH išėjimas turi poliškumą; jei naudojamas poliškumui jautrus priedas, patikrinkite jo žymėjimą ir įtampą. Lemputei poliškumas nesvarbus. |
| BlueBUS | Suderinami dviejų laidų įrenginiai jungiami lygiagrečiai, poliškumas nesvarbus. Daugiausia 12 BlueBUS apkrovos vienetų; tai nebūtinai reiškia 12 porų. |
| STOP | Išmoktas saugos įėjimas, skirtas NO, NC arba 8,2 kΩ; sausasis kontaktas arba rezistorius jungiamas be poliškumo. Pasikeitus išmokstai būsenai, judėjimas sustos; varžinį kraštą prijunkite pagal jo instrukciją. |
| SbS | Sausasis NO kontaktas žingsniniam valdymui, poliškumas nesvarbus; funkciją nustatykite II/L2 lygiu. |
| OPEN / CLOSE | Atskiri sausieji NO kontaktai atidarymui ir uždarymui, poliškumas nesvarbus. |
| ANTENNA | Imtuvo antena, RG58 koaksialinis kabelis; centrinė gysla ir ekranas jungiami pagal pavaizduotą jungtį. |
| SM / IBT4N | Radijo imtuvo jungtis / BusT4 sąsaja tinkamam programavimo priedui. Tai nėra 230 V įėjimas. |
XBA4 svirties apšvietimas ir XBA7 švyturėlis
XBA4 jungiamas prie FLASH išėjimo, nustačius funkciją svirties apšvietimas. Palikite laidą su atsarga, kad svirtis galėtų suktis; apsaugokite įvorėmis ir trumpinkite tik pažymėtose vietose. Patrumpinę užsandarinkite galą. Jei tinkamai nustačius apšvietimas neįsijungia, atjunkite elektros tinklą ir akumuliatorių, sukeiskite abu FLASH laidus vietomis, tada vėl prijunkite maitinimą ir patikrinkite veikimą. Prieš atliekant darbus maitinimas turi būti išjungtas.

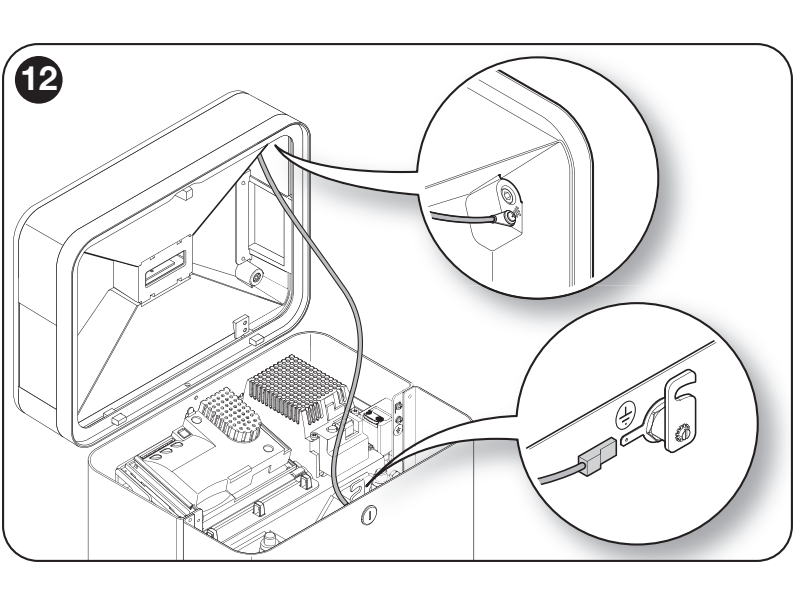

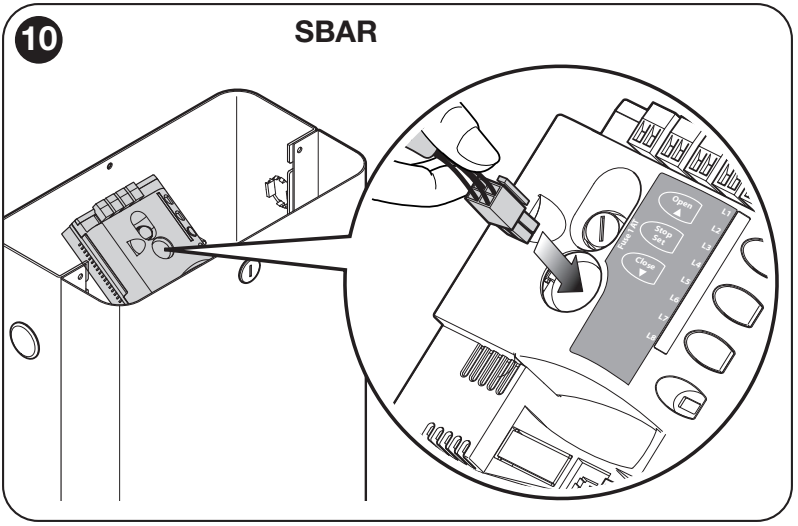

XBA7 yra atskiras priedas, montuojamas į užtvaro korpusą. Išjungę maitinimą, prijunkite komplekte esantį kabelį prie šviestuvo ir į atskirą plokštės SBAR jungtį, kaip parodyta, tada prijunkite nurodytą įžeminimo laidą. Vietoj jo nenaudokite FLASH svirties apšvietimui arba 100 mA pagalbinio maitinimo. Mirksėjimas ir apšvietimas yra skirtingos funkcijos; nustatę patikrinkite veikimą ir diagnostikos rodmenis. Montavimo informacija pateikta XBA7 puslapyje.

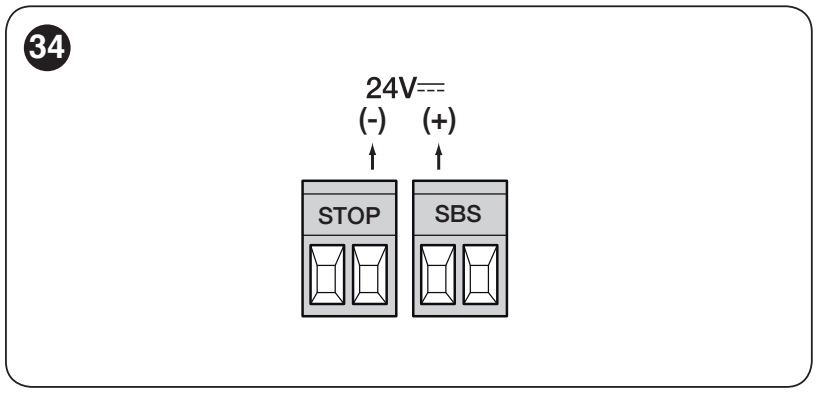

24 V priedų maitinimas
Pagalbinio maitinimo parametrai: 24 V DC (−30 / +50 %), daugiausia 100 mA. Toliau nurodyta kairioji ir dešinioji gnybtų padėtis galioja žiūrint į jungtis taip, kad STOP ir SbS užrašai būtų įskaitomi, tokia pačia kryptimi kaip originaliame paveikslėlyje.
| Plokštės poliškumas | Priedo prijungimas |
|---|---|
| Teigiamas (+) | Kairysis SbS poros gnybtas → priedo maitinimo + gnybtas. |
| Neigiamas (−) | Dešinysis STOP poros gnybtas → priedo maitinimo − / 0 V gnybtas. |
Bendra prijungtų priedų srovė neturi viršyti 100 mA. STOP/SbS maitinimo poros negalima painioti su STOP kontaktu ar žingsninio valdymo komanda: sausasis kontaktas jungiamas tarp abiejų atitinkamos poros gnybtų. BlueBUS fotoelementai maitinami iš BlueBUS, o ne iš šios pagalbinės poros.
BlueBUS fotoelementai – adresai ir patikra

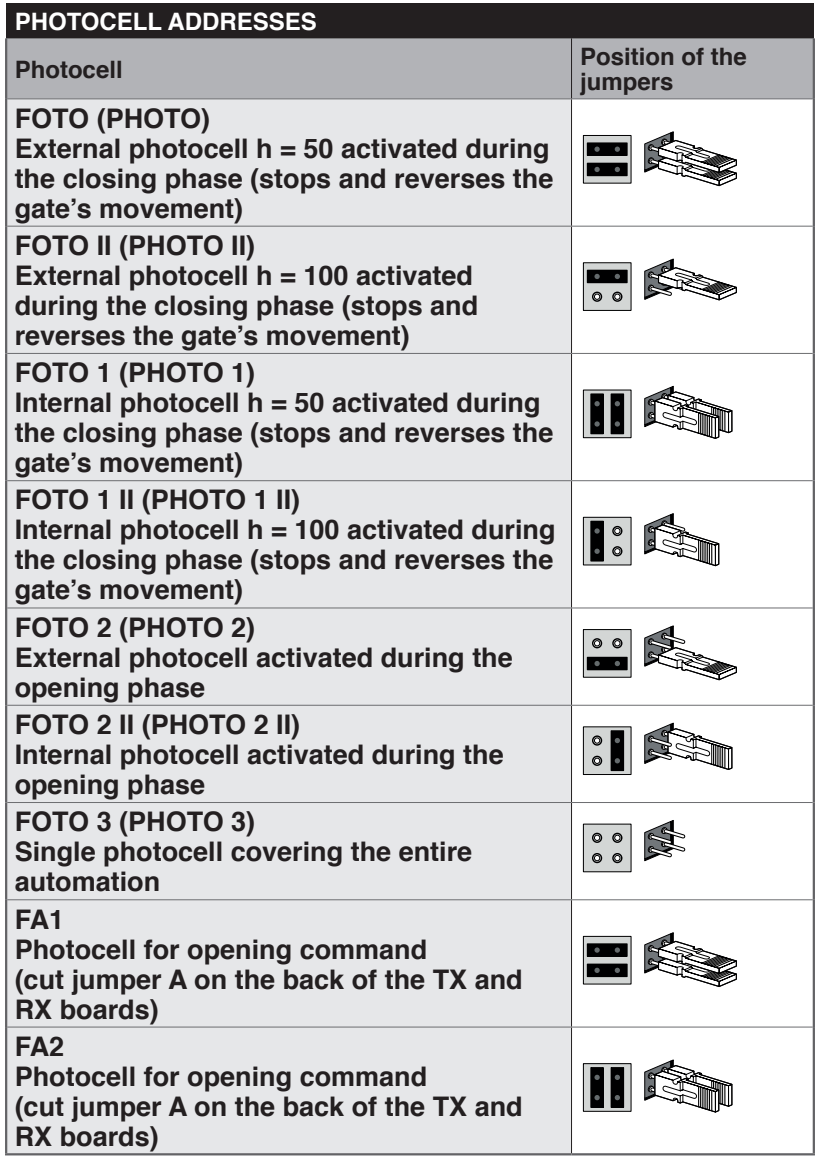

Vienos poros TX ir RX nustatykite tais pačiais trumpikliais. Kitai porai turi būti priskirtas kitas adresas. Konkrečius trumpiklių nustatymus rasite EPMB puslapyje ir toliau pateiktame originaliame paveikslėlyje. Pridėję, pašalinę arba peradresavę įrenginius, atlikite įrenginių mokymą ir saugos bandymus.
FOTO / FOTO II ir FOTO 1 / FOTO 1 II saugo uždarant; FOTO 2 / FOTO 2 II naudojami atidarant. Palaikomos ir kitos pavaizduotos FOTO 3 bei FA1/FA2 konfigūracijos. FA1/FA2 yra atidarymo komanda, o ne savaime saugos apsauga. Patikrinkite funkciją ir vietą konkrečiam įvažiavimui.
Pirmasis paleidimas ir mokymas
Prieš įjungiant maitinimą turi būti baigti tvirtinimo darbai, sumontuota svirtis su įranga, atliktas balansavimas, nustatyti ribotuvai ir prijungti laidai. Pašalinkite žmones ir daiktus iš judėjimo zonos. Įjungę patikrinkite, ar BlueBUS reguliariai mirksi, kaip reaguoja fotoelementai ir ar ramybės būsenoje, pagal nustatymus, šviesos yra išjungtos.
1. BlueBUS ir STOP įrenginių nuskaitymas
- Vienu metu laikykite nuspaudę OPEN + STOP/SET apie 3 s.
- Kai L1 ir L2 pradės greitai mirksėti, atleiskite abu mygtukus.
- Palaukite, kol procesas bus baigtas. STOP turi šviesti, L1 ir L2 turi užgesti; L3 ir L4 gali rodyti, kad reikia išmokyti padėtis.
Atlikite šį veiksmą ir tada, kai prie plokštės neprijungta jokių priedų. Pakeitę įrenginius, mokymą atlikite iš naujo.
2. Atidarymo ir uždarymo padėtys
- Atblokuokite variklį, nustatykite svirtį maždaug 45° kampu ir užblokuokite variklį.
- Laikykite nuspaudę CLOSE + STOP/SET apie 3 s; atleiskite prasidėjus judėjimui.
- Užtvaras atliks seką: uždarymas – atidarymas – uždarymas. Patikrinkite, ar pasiekiami tinkami mechaniniai ribotuvai.
- Jei judėjimas ar ribotuvai netinkami, nedelsdami paspauskite STOP. Pašalinę problemą, pakartokite visą procedūrą; nebaigto mokymo nelaikykite galutiniu nustatymu.
3. Automatinis jėgų mokymas
Kai L5 ir L6 mirksi, naudotojo komandomis atlikite tris pilnus atidarymo ir uždarymo ciklus be pertraukos, kol abu šviesos diodai užges. Šio mokymo metu automatinio uždarymo funkcijos laikinai išjungiamos. Mokymą taip pat reikia atlikti pakeitus greitį arba lėtinimą; patikrinkite galutines jėgas ir saugumą.
Patikros prieš pradedant įprastai naudoti
Atskirai išbandykite atidarymą, uždarymą, STOP, kiekvieną valdiklį ir kiekvieną saugos įtaisą. Patikrinkite lėtinimą prieš ribotuvus, rankinį atblokavimą ir balansavimą. Fotoelementai turi reaguoti visoje saugomoje zonoje; technikas taip pat turi atlikti nurodytus bandymus ir išmatuoti smūgio jėgas. Perduokite naudotojui raktą, atblokavimo procedūrą ir techninės priežiūros planą.
Valdymo bloko programavimas
OPEN ▲ atidaro ir slenka per parinktis, STOP/SET ■ sustabdo ir patvirtina, CLOSE ▼ uždaro ir slenka per parinktis priešinga kryptimi. Toliau pateiktose lentelėse naudojami aštuoni šviesos diodai L1–L8; įvesties diodas nurodo parametrą, o reikšmės diodas – jo nustatymą.
I lygis – funkcijų įjungimas ir išjungimas
- Laikykite nuspaudę STOP/SET, kol pradės mirksėti L1, tada atleiskite mygtuką.
- Mygtukais OPEN/CLOSE pasirinkite norimos funkcijos šviesos diodą.
- Trumpai paspaudę STOP/SET pakeiskite būseną: trumpas mirksnis reiškia OFF, ilgas – ON.
- OPEN/CLOSE pasirinkite kitą funkciją ir vėl perjunkite STOP/SET mygtuku. Jei 10 s nepaspaudžiamas joks mygtukas, pakeitimai išsaugomi ir programavimas baigiamas.
| Funkcija ir reikšmė | Būsena ON/OFF |
|---|---|
| L1 – automatinis uždarymas ON: atidarius ir pasibaigus nustatytai pauzei, pradedama uždaryti. OFF: laukiama kitos komandos. Laiką nustatysite II/L1 lygyje. | ON = įjungta OFF = išjungta Gamyklinis nustatymas: OFF |
| L2 – Uždaryti po fotoelemento suveikimo ON: atsilaisvinus fotoelemento spinduliui, uždaroma po 5 s. Kai automatinis uždarymas išjungtas, pirmiausia užbaigiamas atidarymas; kai įjungtas, atidarymas gali būti baigtas iškart atsilaisvinus spinduliui. STOP komanda atšaukia šią funkciją per šį manevrą. OFF: uždarymą valdo automatinio uždarymo funkcija ir nustatyta pauzė. | ON = įjungta OFF = išjungta Gamyklinis nustatymas: OFF |
| L3 – Visada uždaryti ON: atkūrus maitinimą, uždaroma, jei nustatoma, kad vartai atidaryti; prieš judėjimą 3 s mirksi įspėjamoji lemputė. OFF: lieka pradinėje padėtyje. | ON = įjungta OFF = išjungta Gamyklinis nustatymas: OFF |
| L4 – Budėjimo režimas ON: praėjus minutei po manevro, išjungia BlueBUS ir daugumą LED; nauja komanda juos vėl įjungia. Taupo akumuliatoriaus energiją. OFF: energijos taupymo režimas išjungtas. | ON = įjungta OFF = išjungta Gamyklinis nustatymas: OFF |
| L5 – Ilgas lėtinimas ON: dvigubai pailgina lėtinimo atkarpą tiek atidarant, tiek uždarant. OFF: trumpas lėtinimas. Pakeitę iš naujo išmokykite jėgas. | ON = įjungta OFF = išjungta Gamyklinis nustatymas: ON |
| L6 – Išankstinis mirksėjimas ON: įspėjamoji lemputė pradeda mirksėti likus 3 s iki judėjimo. OFF: mirksi prasidėjus judėjimui. | ON = įjungta OFF = išjungta Gamyklinis nustatymas: OFF |
| L7 – Padidintas jautrumas ON: padidina kliūčių atpažinimo jautrumą. Jėgą ir greitį reikia nustatyti bei išbandyti kartu. OFF: įprastas jautrumas. | ON = įjungta OFF = išjungta Gamyklinis nustatymas: OFF |
| L8 – Variklio kryptis OFF: pradinė konfigūracija – uždarymas į kairę. ON: uždarymas į dešinę. Taip pat pakeiskite mechaninę konfigūraciją ir iš naujo išmokykite padėtis. | ON = įjungta OFF = išjungta Gamyklinis nustatymas: OFF |
II lygis – reguliuojami parametrai
- Laikykite nuspaudę STOP/SET, kol pradės mirksėti L1, tada atleiskite.
- Mygtuku OPEN/CLOSE pasirinkite parametro įvesties LED indikatorių.
- Laikykite nuspaudę STOP/SET; maždaug po 3 s užsidegs vertės LED indikatorius. Toliau laikydami STOP/SET, mygtuku OPEN/CLOSE pasirinkite naują vertę.
- Atleiskite STOP/SET. Kitą parametrą nustatykite taip pat; jei 10 s nepaspausite jokio mygtuko, programavimas bus baigtas.
Paryškintos reikšmės yra pagrindiniai gamykliniai nustatymai. Jau naudojamos valdymo plokštės nustatymai gali skirtis. SBAR jėgos taip pat koreguojamos mokymo metu. L8 istorijos parametras neturi reguliuojamos gamyklinės vertės.
| Įvesties LED indikatorius – pavadinimas ir aprašymas | Nustatymo LED indikatorius – vertė |
|---|---|
| L1 – Pauzės trukmė Taikoma, kai įjungtas automatinis uždarymas. Patikrinkite pradinę pauzės trukmę savo valdymo plokštės vertės LED indikatoriuje. | L1 – 5 s L2 – 10 s L3 – 20 s L4 – 40 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 200 s |
| L2 – Žingsninis veikimas SbS režimu Komandų seka, taikoma laidiniam SbS ir pirmajai radijo komandai. Budėjimo režimu vartai juda tik tol, kol laikoma nuspausta komanda. | L1 – Atidaryti – sustabdyti – uždaryti – sustabdyti L2 – Atidaryti – sustabdyti – uždaryti – atidaryti L3 – Atidaryti – uždaryti – atidaryti – uždaryti L4 – Daugiabučio režimas; ilgiau nei 2 s laikoma komanda sukelia sustabdymą L5 – Daugiabučio režimas 2; trumpesnė nei 2 s komanda sukelia dalinį atidarymą L6 – Žingsninis veikimas 2 L7 – Budėjimo režimas L8 – Atidarymas pusiau automatinis, uždarymas budėjimo režimu |
| L3 – Variklio greitis Pakeitę atlikite automatinį jėgų mokymą. | L1 – V1 – 30 % L2 – V2 – 47 % L3 – V3 – 65 % L4 – V4 – 82 % L5 – V5 – 100 % L6 – Atidarymas V3, uždarymas V2 L7 – Atidarymas V4, uždarymas V3 L8 – Atidarymas V5, uždarymas V4 |
| L4 – FLASH išvestis Funkcija turi atitikti prijungtą įrenginį ir jo įtampą. XBA4 reikia strėlės apšvietimo. | L1 – Atidarytos rankenos indikacinė lemputė L2 – Aktyvi, kai rankena uždaryta L3 – Aktyvi, kai rankena atidaryta L4 – Įspėjamoji lemputė L5 – Rankenos apšvietimas L6 – Elektrinė spyna L7 – Elektromagnetinis laikiklis L8 – Techninės priežiūros indikacinė lemputė |
| L5 – Atidarymo jėga Santykinis valdymo jautrumas; mokymo metu jis gali pasikeisti. Nedidinkite jėgos, užuot tinkamai subalansavę vartus. | L1 – Jėga 1 – maža L2 – Jėga 2 L3 – Jėga 3 L4 – Jėga 4 L5 – Jėga 5 L6 – Jėga 6 L7 – Jėga 7 L8 – 8 jėga – didelė |
| L6 – Uždarymo jėga Po kiekvieno pakeitimo patikrinkite saugą ir smūgio jėgas. | L1 – 1 jėga – maža L2 – 2 jėga L3 – 3 jėga L4 – 4 jėga L5 – 5 jėga L6 – 6 jėga L7 – 7 jėga L8 – 8 jėga – didelė |
| L7 – Techninės priežiūros pranešimas Manervų skaičius iki techninės priežiūros pranešimo. Tai neatstoja reguliarios techninės priežiūros. | L1 – 2 500 manevrų L2 – 5 000 manevrų L3 – 10 000 manevrų L4 – 15 000 manevrų L5 – 20 000 manevrų L6 – 30 000 manevrų L7 – 40 000 manevrų L8 – 50 000 manevrų |
| L8 – Anomalijų istorija Galima tik peržiūrėti paskutinių aštuonių manevrų duomenis; rodymo seka. | L1 – 1-ojo manevro rezultatas – naujausias L2 – 2-ojo manevro rezultatas L3 – 3-iojo manevro rezultatas L4 – 4-ojo manevro rezultatas L5 – 5-ojo manevro rezultatas L6 – 6-ojo manevro rezultatas L7 – 7-ojo manevro rezultatas L8 – 8-ojo manevro rezultatas |
Jei pristabdymo, greičio, jėgos arba techninės priežiūros pranešimo LED indikatoriai mirksi dviejų gretimų reikšmių pakopomis, dabartinė reikšmė yra tarp jų. Paspaudus OPEN/CLOSE ji suapvalinama iki vieno iš galimų lygių. L1 arba L8 mirksėjimas gali rodyti reikšmę, nepatenkančią į lentelėje nurodytą diapazoną. Judėjimo metu LED indikatoriai rodo momentinę apkrovą; tai nėra ta pati skalė kaip jėgos nustatymas.
Nedidinkite jėgos, kad kompensuotumėte trintį, netinkamą balansavimą ar kliūtį. Pakeitę jėgą arba greitį, pakartokite saugos bandymus ir smūgio jėgų matavimą.
Nuotolinis valdymas ir atsarginis maitinimas
Radijo imtuvą įstatykite į SM jungtį, kai išjungtas ir elektros tinklo, ir akumuliatoriaus maitinimas. Atskiras variklis arba užtvaro valdymo blokas automatiškai neturi imtuvo ir valdiklio; patikrinkite konkretaus rinkinio komplektaciją. Dabartiniuose rinkiniuose naudojamas OXIBD. Siųstuvų susiejimas, ištrynimas ir radijo atminties užraktas nustatomi imtuve pagal jo naudojimo instrukciją.
| Imtuvo išvestis baziniu režimu | Komanda |
|---|---|
| 1 | Žingsninis valdymas SbS |
| 2 | Dalinis atidarymas |
| 3 | Atidarymas |
| 4 | Uždarymas |
NICE nuotolinio valdymo pultus rinkitės pagal imtuvo kodavimą. Era One, Era Inti ir MYGO su tinkamu kodavimu susiejami su atitinkamos šeimos imtuvais; vienodas dažnis savaime suderinamumo nepatvirtina. Skirtingų kodavimų suderinamumo vienoje atmintyje nevertinkite vien pagal siųstuvo pavadinimą.
PS124 atsarginis akumuliatorius
PS124 yra pasirenkamas 24 V įkraunamas akumuliatorius. Nutrūkus maitinimui, jis užtikrina ribotą manevrų skaičių; jų skaičius priklauso nuo įkrovos, temperatūros ir apkrovos. Jungiamas prie tam skirtos akumuliatoriaus jungties tik baigus montavimą ir programavimą. Prieš prijungdami išjunkite elektros tinklo maitinimą, saugiai pritvirtinkite akumuliatorių, o prijungę vėl įjunkite maitinimą. Atlikdami techninę priežiūrą, atjunkite ir akumuliatorių.
Naudokite pridedamą PS124 jungiamąjį kabelį: siauresnė jungtis skirta akumuliatoriui, platesnė – plokštei. Junkite prie tam skirtos akumuliatoriaus jungties, o ne prie BlueBUS, FLASH ar 24 V pagalbinės išvesties. Naudojant originalų pridedamą PS124 kabelį, poliškumo +/− nustatyti nereikia; naudokite abi tam skirtas jungtis. Nekeiskite jungčių jėga.
- Kai elektros tinklas atjungtas, o įkrautas akumuliatorius prijungtas, PS124 indikatorius L2 turi patvirtinti automatikos maitinimą.
- Įjungus elektros tinklo maitinimą, indikatorius L1 turi patvirtinti įkrovimą. Jei akumuliatorius išsikrovęs, palikite sistemą krautis ir pakartokite bandymą.
- Atlikite visą manevrą maitinant iš elektros tinklo, tada atjunkite tinklo maitinimą ir patikrinkite, ar akumuliatorius gali atidaryti ir uždaryti vartus. Veikiant nuo atsarginio maitinimo, greitis gali būti mažesnis.
- Baigę bandymą, vėl įjunkite elektros tinklo maitinimą.
Maitinant tik saulės energija Solemyo SYKCE30 prie pavaros negalima vienu metu prijungti elektros tinklo maitinimo. Renkantis sistemą ir jungiant PSY24 reikia atsižvelgti į konkrečią plokštę, ciklų skaičių, priedus ir vietos apšvietimo sąlygas.
Diagnostika ir trikčių šalinimas
Trumpi švyturėlio blyksniai sudaro dvi vienodas grupes, kurias skiria maždaug 1 s intervalas. Suskaičiuokite vienos grupės blyksnius. Įprasto veikimo metu BlueBUS mirksi kartą per sekundę; du greiti blyksniai patvirtina įvesties būsenos pasikeitimą.
| Blyksniai | Reikšmė ir ką patikrinti |
|---|---|
| 2 | Fotoelementas blokuoja judėjimą. Pašalinkite kliūtį, nuvalykite ir sureguliuokite TX/RX; patikrinkite adresus. |
| 3 | Padidėjęs pasipriešinimas / suveikė jėgos ribotuvas. Patikrinkite mechaniką ir balansavimą; aklai nedidinkite jėgos. |
| 4 | Suveikė STOP įvestis. Patikrinkite kontaktą arba varžos grandinę; dėl gedimo nejunkite saugos įvesties trumpuoju jungimu. |
| 5 | Vidinių parametrų klaida. Atjunkite visus maitinimo šaltinius ir vėl juos prijunkite. Jei klaida išlieka, technikas gali atlikti atstatymą, po kurio iš naujo atliekamas įsiminimas; jei tai nepadeda, reikia atlikti plokštės techninę priežiūrą. |
| 6 | Viršytas manevrų dažnis. Palaukite kelias minutes ir neviršykite leidžiamo ciklų skaičiaus. |
| 7 | Vidinė elektros klaida. Atjunkite elektros tinklą ir akumuliatorių; jei klaida pasikartoja, reikia atlikti plokštės arba variklio laidų techninę priežiūrą. |
| Požymis / LED indikatorius | Veiksmai |
|---|---|
| BlueBUS indikatorius nedega | Patikrinkite maitinimo įvadą ir saugiklius. Keiskite atjungę maitinimą, pašalinę priežastį, ir visada naudokite tokio paties tipo bei vertės detalę. |
| BlueBUS šviečia nuolat | Rimta klaida. Kelioms sekundėms atjunkite elektros tinklą ir bateriją, tada vėl prijunkite maitinimą. Jei problema išlieka, reikia remontuoti valdymo plokštę. |
| STOP nešviečia | STOP neatitinka išmoktos saugios būsenos. Patikrinkite prijungtą įrenginį ir išmokymą. |
| L1 + L2 mirksi | Reikia išmokyti prijungtus įrenginius. |
| L3 + L4 mirksi | Reikia išmokyti padėčių / eigos. |
| Nuotolinio valdymo pultelis šviečia, pavara nereaguoja | Patikrinkite bateriją, suderinamą kodavimą ir įrašymą į imtuvo atmintį. |
| SbS / OPEN / CLOSE šviečia nuolat | Valdymo kontaktas gali likti uždarytas; patikrinkite mygtuką, relę ir laidus. |
L5 + L6 mirksi jėgos mokymo metu. Jei įvykus elektros gedimui L1 greitai mirksi, patikrinkite, ar užfiksuotas atblokavimo mechanizmas; L2 gali įspėti, kad svirtis juda per ilgai. Pavaizduotos plokštės saugikliai: F1 = T1 A, F2 = T1,6 A; taip pat vadovaukitės konkrečioje plokštėje pateiktais žymėjimais.
Paskutinių aštuonių manevrų istorija
- Įeikite į programavimo režimą mygtuku STOP/SET, o mygtukais OPEN/CLOSE pasirinkite įvesties LED L8.
- Laikykite STOP/SET maždaug 3 s. Šviečiantys reikšmių LED nurodo manevrus, kurių metu įvyko anomalija; L1 yra naujausias, L8 – aštuntas.
- Laikydami STOP/SET, mygtukais OPEN/CLOSE pasirinkite atitinkamą manevrą. LED parodys klaidos mirksnių skaičių pagal pirmiau pateiktą lentelę.
- Atleiskite STOP/SET ir palaukite, kol meniu užsidarys.
Valdymo bloko atstatymas
Atstačius pradinius nustatymus, pašalinami pasirinktiniai plokštės nustatymai. Radijo imtuvo atmintis ištrinama atskirai, pačiame imtuve. Šia procedūra variklio kryptis ir atliktų manevrų skaičius neištrinami.
- Kai užtvaras sustabdytas, maždaug 3 s laikykite OPEN + CLOSE, kol užsidegs L1–L8.
- Atleiskite abu mygtukus. Maždaug 3 s greitai mirksintys visi LED patvirtins atstatymą.
- Atkūrus gamyklinius parametrus, mirksi L1 ir L2. Iš naujo išmokykite įrenginius, padėtis ir jėgas bei atlikite saugos bandymus.
Rankinis atblokavimas dingus elektrai
Prieš atblokuodami sustabdykite automatiką ir prilaikykite svirtį. Jei atsvara netinkamai sureguliuota, svirtis gali pajudėti savaime.

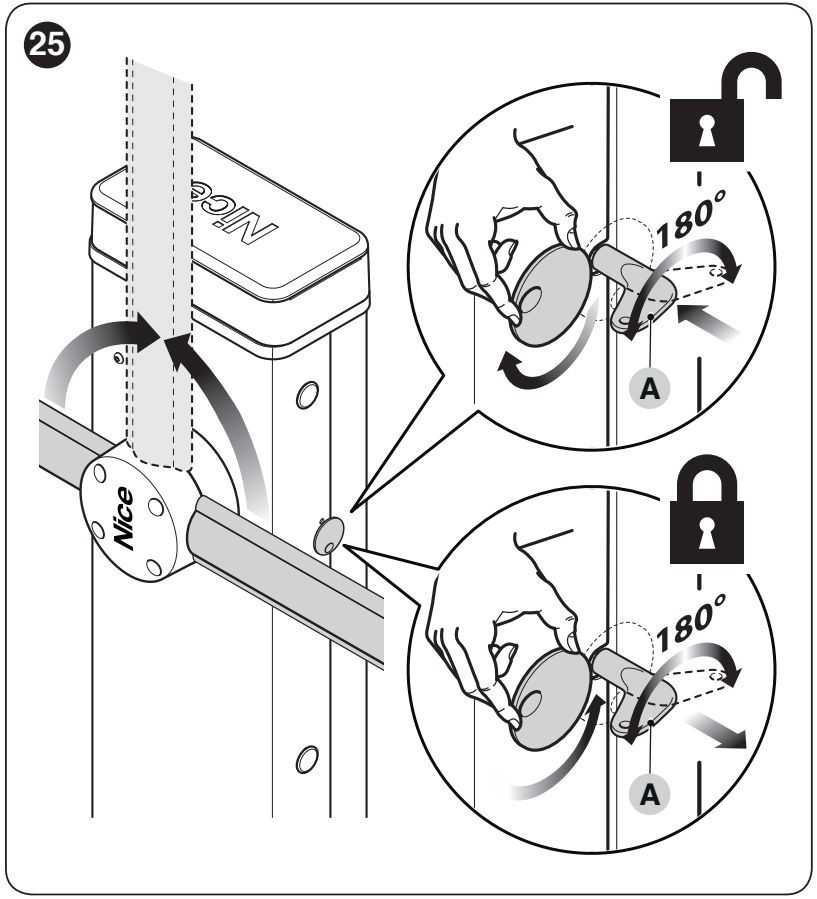

- Pasukite rakto angos dangtelį, įkiškite raktą ir, kaip parodyta, pasukite jį 180°.
- Rankiniu būdu perkelkite svirtį; įsitikinkite, kad jos judėjimo trajektorija laisva ir saugi.
- Norėdami užblokuoti, grąžinkite raktą į pradinę padėtį, ištraukite jį ir uždarykite angos dangtelį. Prieš duodami kitą komandą patikrinkite, ar mechanizmas vėl užfiksuotas.
Techninė priežiūra ir saugus naudojimas
Techninę priežiūrą atlikite ne rečiau kaip kas 6 mėnesius arba po 20 000 manevrų – atsižvelgiant į tai, kas įvyksta anksčiau. Intensyviai eksploatuojant, intervalą sutrumpinkite. Pranešimas apie techninę priežiūrą neatstoja reguliarios patikros.
- Prieš pradėdami darbus atjunkite elektros tinklą ir atsarginę bateriją.
- Patikrinkite tvirtinimus, koroziją, laidus, svirtį, spyruoklę, laikiklį, atramas ir balansą. Pakeiskite pažeistas dalis.
- Nuvalykite fotoelementus, patikrinkite jų veikimą ir rankinį atblokavimą. Atlikę techninę priežiūrą, pakartokite saugos bandymus.
- Nuotolinio valdymo pultelius laikykite vaikams nepasiekiamoje vietoje. Nestovėkite judėjimo trajektorijoje ir nenaudokite įrenginio, kurį reikia remontuoti.
Pranešimas apie techninę priežiūrą ir jos skaitiklio nunulinimas
Įeikite į II lygio programavimą ir pasirinkite įvesties LED L7. Laikykite STOP/SET maždaug 3 s, kol užsidegs reikšmės LED, ir neatleiskite jo atlikdami tolesnius veiksmus. Trumpai vienu metu paspaudus OPEN + CLOSE, parodoma sunaudota limito dalis: vienas mirksnis = maždaug 10 %. Atlikę techninę priežiūrą, pasirinkę tą patį parametrą, laikykite STOP/SET ir vienu metu spauskite OPEN + CLOSE bent 5 s; greiti mirksniai patvirtins nunulinimą. Tada atleiskite STOP/SET. Taip neištrinami siųstuvai ir neatliekamas visas sistemos atstatymas.
| Nustatyto limito viršijimas | Signalas |
|---|---|
| Mažiau nei 80 % | Švyturėlis mirksi įprastai; atidarant techninės priežiūros lemputė šviečia 2 s. |
| Maždaug 81–100 % | Švyturėlis šviečia 2 s judėjimo pradžioje; techninės priežiūros lemputė mirksi viso manevro metu. |
| Daugiau nei 100 % | Švyturėlis šviečia 2 s judėjimo pradžioje ir pabaigoje; techninės priežiūros lemputė šviečia nuolat. |
Techninės priežiūros lemputė veikia tik pasirinkus atitinkamą išvesties nustatymą. Nebenaudojamą įrenginį ir baterijas pristatykite į atitinkamą surinkimo punktą; jų negalima išmesti su buitinėmis atliekomis.
Kas turi įtakos eksploatavimo trukmei
Eksploatavimo trukmė priklauso nuo įrangos ir naudojimo sąlygų. Sudėkite lentelėje nurodytus aktualius indeksus; jei greičio ar jėgos lygiai yra alternatyvūs, naudokite tik pasirinktą lygį.
| Veiksnys | Indeksas |
|---|---|
| Lengva svirtis XBA4 | 15 % |
| Greitis | V3/V4: 5 %; V5: 20 % |
| Fotoelemento suveikimas per daugiau nei 10 % manevrų | 15 % |
| STOP suveikimas per daugiau nei 10 % manevrų | 25 % |
| Stabdymas | 10 % |
| Jėga 5/6 arba 7/8 | 10 % pasirinktai grupei |
| Druskingumas | 10 % |
| Dulkės ir smėlis | 10 % |
| Temperatūra aukštesnė nei 40 °C arba žemesnė nei 0 °C | 15 % |

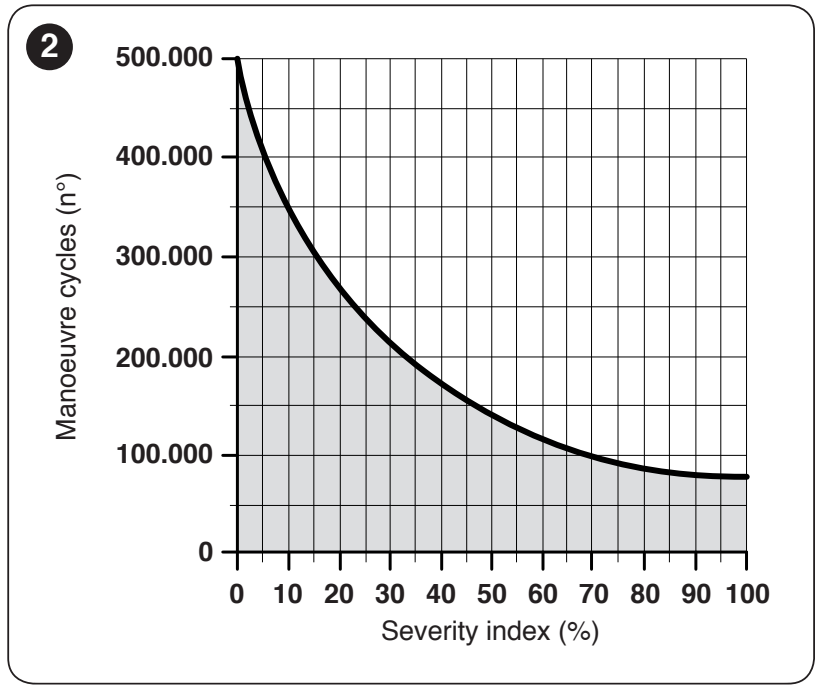

Raskite sumą horizontaliojoje grafiko ašyje ir pagal kreivę nustatykite apytikslį ciklų skaičių. Šis rezultatas galioja tinkamai sumontavus ir prižiūrint įrenginį; tai nėra garantija ar techninės priežiūros intervalas.
NICE SBAR užtvaro techninės charakteristikos
| Parametras | Vertė |
|---|---|
| Modelis / valdymas | SBAR be strėlės / XBA20 R10 |
| Maitinimas iš elektros tinklo | 230 V AC, 50/60 Hz |
| Variklis | 24 V DC |
| Srovės sąnaudos | 1 A, katalogo duomenys |
| Vartojamoji galia | Daugiausia 300 W paleidimo metu; 200 W esant vardiniam sukimo momentui |
| Sukimo momentas | 100 Nm paleidimo metu / 25 Nm vardinis |
| Atidarymo laikas | ≥ 4 s; su XBA4 > 5 s |
| Maks. ciklų dažnis | 100 ciklų/h; su XBA4 – 80 ciklų/h, esant vardiniam sukimo momentui |
| Apsaugos / izoliacijos klasė | IP44 / I, su apsauginiu įžeminimu |
| Darbinė temperatūra | −20 iki +50 °C |
| Kataloginės spintos matmenys | 330 × 180 × 1 180 mm (plotis × gylis × aukštis) |
| Kataloginis svoris | 46 kg |
| Atsarginis maitinimas | PS124, pasirenkamas |
Prieš tvirtindami išmatuokite konkrečią spintą ir skylių padėtį; montavimo vietoje turi tilpti ir laikiklis, taip pat turi būti prieiga prie dangčio. Techninius duomenis vertinkite kartu su strėle, jos įranga ir balansavimu.
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
