NICE SMX2R – universalus dviejų kanalų išorinis imtuvas su kintamuoju kodu
IŠPARDAVIMAS| Produkto prieinamumas: | pardavimas baigtas | Deja, šio produkto jau nebegalima pristatyti. Tai nereiškia, kad jo nebebus niekada, tačiau šiuo metu neplanuojama jo vėl pardavinėti. |
|---|
Produkto aprašymas NICE SMX2R – universalus dviejų kanalų išorinis imtuvas su kintamuoju kodu
Galimas pakaitalas!
Išorinis NICE SMX2R imtuvas išparduodamas. Bus pakeistas modeliu NICE OX2.
Dviejų kanalų (ką tai reiškia?) imtuvas, suderinamas su NICE kintamojo kodo tipo pulteliais FloR (52 bitų kodas leidžia 4,5 bilijono kombinacijų, todėl praktiškai neįmanoma juo piktnaudžiauti). Taip pat atpažįsta ir O-View pultelių kodavimą Era One ir Era Inti bei Smilo. Naudodami šį imtuvą galite valdyti kito prekės ženklo automatikos įrenginį NICE prekės ženklo pulteliu.
Imtuvo atmintyje galite išsaugoti iki 256 pultelių.
NICE SMX2R imtuvo maitinimo būdo pasirinkimas
Įrenginys tiekiamas su paruoštais laidais, kuriuos tereikia prijungti prie elektros maitinimo šaltinio (12 V arba 24 V nuolatinė arba kintamoji srovė). Maitinimo būdas pasirenkamas trumpikliu pagal toliau pateiktą lentelę:
 |
Trumpiklis | Maitinimo būdas | Įtampos diapazonas |
|---|---|---|---|
| ne įstatytas | 24 V AC/DC | 18–28 V | |
| įstatytas | 12 V AC/DC | 10–18 V |
Elektros prijungimas
Imtuvas turi maitinimo, dviejų relių išėjimų ir antenos įėjimo laidus:
| Laido spalva | Įėjimas / išėjimas | Aprašymas |
|---|---|---|
| Raudonas / juodas | Maitinimas | Raudonas laidas yra teigiamas, juodas – neigiamas. Naudojant kintamąją srovę, poliškumas nesvarbus. |
| Baltas / baltas | 1-osios relės išėjimas. t. y. valdymas 1-uoju mygtuku. |
Skirta normaliai atviriems (NO) kontaktams. Jei norite naudoti normaliai uždarus (NC) kontaktus, atlikite toliau nurodytus veiksmus. |
| Violetinis / violetinis | 2-osios relės išėjimas. t. y. valdymas 2-uoju mygtuku. |
Skirta normaliai atviriems (NO) kontaktams. Jei norite naudoti normaliai uždarus (NC) kontaktus, atlikite toliau nurodytus veiksmus. |
| Geltonas | Antena | Antena pasirenkama, imtuvą galite naudoti ir su komplekte esančiu trumpu laidu; veikimo nuotolis bus apie 40–50 m. |
NICE SMX2R imtuvo nuotraukų galerija

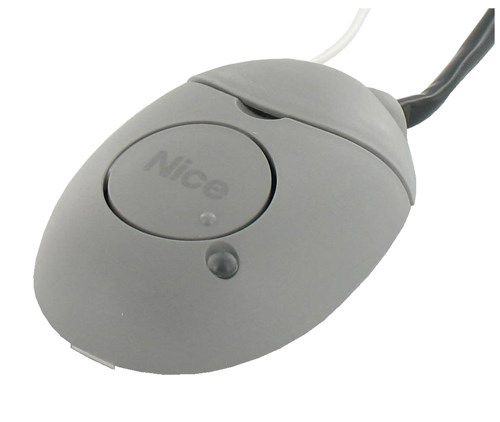

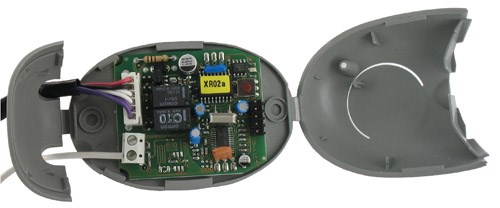

| Iš išorės | Iš vidaus |
|---|---|
 |
 |

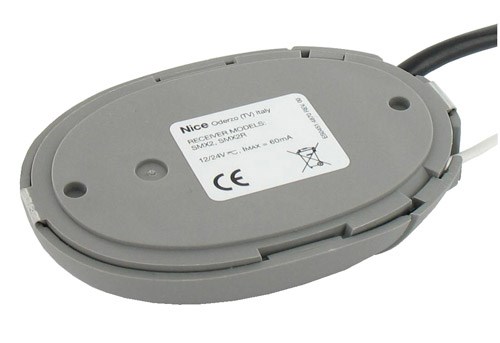

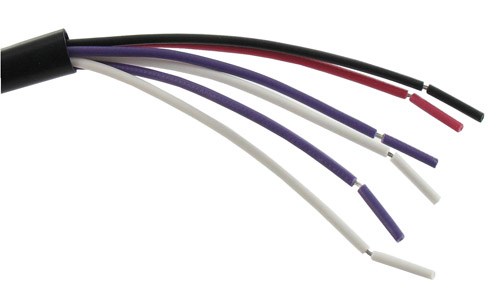

| Iš apačios | Laidų detalė |
 |
 |
Naudojimas su normaliai uždarais (NC) kontaktais
Imtuvas pagal numatytuosius nustatymus naudojamas su normaliai atvirais (NO) kontaktais. Tai reiškia, kad, perdavus komandą nuotolinio valdymo pulteliu, maždaug 300 ms grandinė uždaroma ir taip valdomam įrenginiui perduodama komanda veikti. Jei pageidaujate priešingo veikimo, t. y. perdavus komandą uždara grandinė maždaug 300 ms laikotarpiui atidaroma, atlikite šiuos veiksmus:
| 1. Atidarykite viršutinį imtuvo dangtelį | 2. Atidarykite apatinį imtuvo dangtelį |
|---|---|
 |
 |
| 3. Išimkite plokštę ir apverskite ją į kitą pusę | |
 |
|
|
Abiem relėms taikoma ta pati procedūra:
Šį veiksmą galima atšaukti ir, jei reikia, atlikti tik vienai relei. |
|
NICE SMX2R imtuvo ir pultelių susiejimas
 |

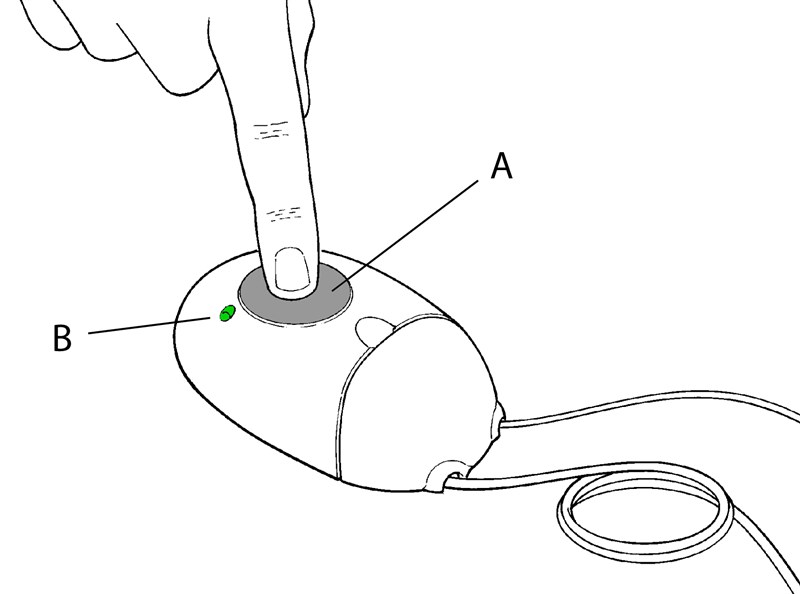

Jei norite greitai susieti tik pultelį su imtuvu ir nereikia jokių papildomų funkcijų, paspauskite ir laikykite imtuvo mygtuką A kol užsidegs B. Tada per 10 sekundžių paspauskite ir laikykite bet kurį pultelio mygtuką, kol diodas sumirksės tris kartus. |
Jei reikia sudėtingesnių funkcijų, pavyzdžiui, norite pultelį naudoti keliems įrenginiams arba priskirti mygtukui konkrečią komandą, žr. išsamų straipsnį apie pultelių susiejimą su NICE pavaromis.
Imtuvo kanalo susiejimas su pultelio mygtuku

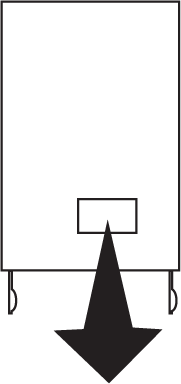

Pulteliuose NICE FloR FLO2R-S pulteliuose galite tiesiogiai pultelyje nustatyti, kurį kanalą perduos atitinkamas mygtukas. Pagal numatytuosius nustatymus pirmasis mygtukas priskirtas pirmajam kanalui, o antrasis – antrajam kanalui. Kiekvieno mygtuko kanalas keičiamas atskirai, atliekant šiuos veiksmus:
 |
|
 |
 |
| Nutraukite pažymėtą jungtį ir sujunkite ją lydmetalio lašu su 2, 3 arba 4 kanalu. | Nutraukite pažymėtą jungtį ir sujunkite ją lydmetalio lašu su 1, 3 arba 4 kanalu. |
NICE SMX2R imtuvo techninės savybės
| Kodavimas |
|
|---|---|
| Maitinimo įtampa |
|
| Srovės sąnaudos (min.) | 10 mA esant 24 V |
| Srovės sąnaudos (maks.) | 60 mA esant 24 V |
| Dažnis | 433,92 MHz |
| Jautris | 0,5 µV |
| Relių skaičius | 2 relės |
| Atpažinimo greitis | 200 ms |
| Suveikimo trukmė | 300 ms |
| Normaliai atviros relės kontaktas | maks. 0,2 A ir 50 V |
| Darbinė temperatūra | nuo −10 iki +55 °C |
| Apsaugos klasė | IP 30D |
| Matmenys | 86×22×57 mm (plotis×gylis×aukštis) |
| Svoris | 55 g |
