NICE SNA2 – pakaitinis valdymo blokas NICE Spinbus SN6021 pavaroms
| Produkto prieinamumas: | pakeistas | Šis produktas jau nebegaminamas, tačiau, laimei, jį pakeitė naujesnis modelis. |
|---|
Produkto aprašymas NICE SNA2 – pakaitinis valdymo blokas NICE Spinbus SN6021 pavaroms
Valdymo blokas pakeistas. Visiškai suderinamas jo įpėdinis yra NICE-SNA20.
Pirkti visą pavarą yra pigiau nei atskirai įsigyti valdymo bloką NICE Spinbus pavarą.
NICE SNA2 valdymo blokas yra suderinamas su garažo vartų pavaromis NICE Spinbus SN6021. Komplekte yra jungtis, tipo SM prijungti radijo signalo imtuvo (SMXI, OXI, ...) iš nuotolinio valdymo pultų (Flor, Era Flor, Era One, Era Inti, ...).
Palaiko technologiją BlueBus, leidžiančią patogiai prijungti papildomus įrenginius (fotoelementai, švyturėlis, kortelių skaitytuvai, raktiniai jungikliai, ir pan.) naudojant tik dviejų gyslų kabelį, kurio poliškumo net nereikia paisyti.
Dėl technologijos 24V budėjimo režimu valdymo blokas su prijungtu valdymo signalo imtuvu sunaudoja tik 2 W.
Diagnostika naudojant įspėjamąjį švyturėlį.
Automatiškai įvertinus vartų varčios ilgį, nustatomi pagreičio ir lėtėjimo intervalai atidarant ir uždarant vartus; taip pat galima nustatyti jėgą, greitį ir kt. žr. pavaros valdymo bloko programavimą. Kliūčių aptikimas viso varčios judėjimo metu užtikrina saugų pavarų veikimą.
NICE SNA2 valdymo blokas tinka Slovakijos klimato sąlygoms ir atitinka visus Europos saugos standartus.
Su NICE SNA2 valdymo bloku suderinami priedai
Rekomenduojame papildomai įsigyti su valdymo bloku suderinamų pasirenkamų priedų:
| Kas | Kodėl | Tipas |
|---|---|---|
| Švyturėlis | Švyturėlis mirksėdamas signalizuoja apie judančius vartus – tinka išvažiavimams, kuriuose prastas matomumas. Be to, jame įmontuota antena, kuri padidina pulto veikimo nuotolį. | |
| Fotoelementai | Uždarant vartus jie aptinka kliūtį ir sustabdo judėjimą – vartai neatsitrenks nei į automobilį, nei į žmones. | - MoonBUS (MOFB) |
| Siųstuvas |
Vartų nuotoliniam valdymui. |
- FloR (Flo2R-s, Flo4R-s) |
| Imtuvas | Būtinas vartų nuotoliniam valdymui. | - OXI - SMXI |
| Antena | Geresniam nuotolinio valdymo pulto veikimo nuotoliui. | – integruota į švyturėlį LUCYB, MLBT - tik ABFKIT antena, arba ABF |
| Klaviatūra | Jei pamirštumėte nuotolinio valdymo pultą arba pas jus atvyktų daug transporto priemonių ar žmonių ir nenorėtumėte kiekvienam duoti pulto arba atidaryti vartų tik rankiniu būdu. | - MOTXR |
NICE SNA2 valdymo bloko ir NICE Spinbus SN6021 pavaros instrukcija
NICE SNA2 valdymo bloko ir NICE Spinbus SN6021 pavaros instrukciją galite atsisiųsti čia:
NICE SNA2 valdymo bloko ir NICE Spinbus SN6021 pavaros instrukcija
NICE Spinbus SN6021 pavaros NICE SNA2 valdymo bloko prijungimas
...prie elektros tinklo
Tiesiog įjunkite pavarą į elektros lizdą.
...papildomų įrenginių
Įspėjimas: Prieš prijungdami, atjungdami ar keisdami papildomų įrenginių jungtis, būtinai atjunkite elektros tiekimą – išjunkite automatinį jungiklį, ištraukite maitinimo saugiklį, arba atjunkite atsarginę bateriją.
NICE SNA2 pavaros valdymo blokas NICE Spinbus SN6021 turi šias papildomų įrenginių įvestis ir išvestis:
| Įvestis / išvestis | Aprašymas | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Programuojama išvestis, kurios veikimą galima nustatyti programuojant II lygio parametrą L4, žr. II lygio programavimas, L4 – išvesties indikatorius. Jį galima užprogramuoti šiems įrenginiams:
|
|||||||||||||
| Įvestis, skirta lygiagrečiai prijungti suderinamus įrenginius, naudojančius technologiją BlueBUS dvieiliais laidais, kuriais perduodama ir elektros energija, ir ryšio signalas. | |||||||||||||
| STOP (Stabdyti) |
Įvestis įrenginiams, kurie sustabdo vartų judėjimą. Galima prijungti šiuos įrenginius:
|
||||||||||||
| Įvestis įrenginiams, kurie valdo vartų judėjimą žingsniniu režimu (žr. Vartų judėjimo valdymas žingsniniu režimu). Galima prijungti normaliai atvirus įrenginius (NO). | |||||||||||||
| AERIAL (Antena) |
radijo imtuvo antenos įvestis. Antena paprastai būna integruota į įspėjamąjį švyturėlį, pvz., NICE LUCYB, NICE MLBT, arba galima naudoti atskirą išorinę anteną NICE ABFKIT. |
Pavaros saugikliai
 |
Pavaroje pavaroje yra du saugikliai:
|
Standartinė prijungimo schema:
Laidų prijungimas
Atveskite laidus ir prijunkite juos prie valdymo bloko taip:
| 1. Paspauskite baltą dangtelį ir pasukite jį | 2. Prakiškite laidus pro angą, antenos laidą prakiškite pro šone esančią kilpelę ir prijunkite visus laidus. |
|---|---|
 |
 |
Pavaros fotoelementai
Patogi naudoti BlueBUS technologija leidžia maitinti ir valdyti 2 fotoelementų poras naudojant dviejų gyslų kabelį.
KELIŲ FOTOELEMENTŲ PORŲ PRIJUNGIMAS NICE MOFB Į DUOMENŲ TINKLĄ NICE BLUEBUS
Fotoelementus išdėstykite aplink vartus arba vartelius pagal pavyzdines situacijas prijungimo schemą ir nustatykite jungiklius pagal jungiklių lentelę fotoelementų NICE MOFB vartų pavaros. Kad būtų išvengta arti viena kitos esančių porų tarpusavio trukdžių, būtina, vadovaujantis šiomis pavyzdinėmis situacijomis, laikytis siųstuvų orientacijos TX ir imtuvų RX. Fotoelementus prijunkite lygiagrečiai, kaip parodyta paveikslėlyje (poliškumo laikytis nebūtina):
Pavyzdinė fotoelementų prijungimo situacija
| Segmentiniai garažo vartai | Pakeliami garažo vartai |
|---|---|
 |
 |
Jei norite, kad fotoelementai veiktų kaip vartų atidarymo jutikliai (žr. FA1 ir FA2 paveikslėlyje pavaizduota), t. y. įvažiavus automobiliu tarp jų optinių ašių, kad vartai atsidarytų, reikia nutraukti jungtį A siųstuve TX ir imtuve RX, žr. paveikslėlį:
NICE MOFB vartų pavaros fotoelementų jungiklių lentelė
 |
Kelių fotoelementų porų prijungimas prie BlueBUS sistemos BlueBUS atliekamas nustatant skirtingus jungiklių derinius; kiekvienai prijungtai porai turi būti priskirtas unikalus jungiklių derinys. Būtina užtikrinti, kad viename BlueBUS duomenų tinkle nebūtų dviejų porų su tokiu pačiu jungiklių deriniu. Vienos fotoelementų poros siųstuvo TX ir imtuvo RX jungikliai turi būti nustatyti į tą pačią padėtį. Jei jungiklių tipui naudojamas tik vienas jungiklis, kitą visada įdėkite į nenaudojamų jungiklių skyrelį, kaip parodyta kairėje esančiame paveikslėlyje. |
| Fotoelementų poros žymėjimas | Jungiklių derinio nustatymas |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 DĖMESIO, NELEIDŽIAMA KONFIGŪRACIJA! |
 |
|
FA1 |
 |
|
FA2 |
 |
Jei dėl kokios nors priežasties reikia pakeisti fotoelementą, pakanka jame nustatyti tokią pačią jungtį kaip ir senajame, todėl įrenginių atpažinimo etapo atlikti nereikia.
Pavarų radijo signalų imtuvas
 |
SNA2 valdymo blokas NICE Spinbus SN6021 pavaros turi SM jungtį išoriniam radijo imtuvui prijungti (pvz. NICE OXI, NICE SMXI). Šis imtuvas yra būtinas nuotolinio valdymo pultelių siunčiamoms komandoms priimti iš nuotolinio valdymo pultelių, todėl jis būtinas norint nuotoliniu būdu valdyti stumdomus vartus nuotolinio valdymo pulteliu. |
Pultelių susiejimas su pavara
Apsilankykite mūsų pavaros nuotolinio valdymo pultelio susiejimo instrukciją, arba spustelėkite:
Prijungtų pavaros įrenginių atpažinimas
Kiekvieną kartą prijungus, atjungus arba pakeitus papildomų įrenginių jungtis prie BlueBUS įvestyse ir STOP turi būti atliktas papildomų įrenginių atpažinimo etapas. Pavara pati apie būtinybę atlikti šią procedūrą praneš mirksinčiais L1 ir L2 šviesos diodais.
 |
|
Garažo vartų sąvaros ilgio atpažinimas
Kad vartai judėtų tinkamai (ypač kad būtų apskaičiuotas įsibėgėjimo ir lėtėjimo atstumas bei dalinis atidarymas), pavara pati turi nustatyti vartų sąvaros ilgį. Šios procedūros metu pavara vartus perkelia nuo vieno mechaninio ribotuvo iki kito ir nustato jų ilgį.
 |
|
Pavaros programavimas
Spinbus SN6021 pavaros SNA2 valdymo bloku galima užprogramuoti įvairias funkcijas – jas įjungti arba išjungti programuojant I lygmeniu., arba nustatyti iš anksto parinktą parametrą programuojant II lygmeniu..
SNA2 valdymo bloke yra trys pavarai valdyti ir programuoti skirti mygtukai:
 |
Mygtukas | Funkcija |
|---|---|---|
| Open | Šiuo mygtuku galima nusiųsti pavarai vartų atidarymo komandą. Programuojant jis taip pat naudojamas parametro reikšmei padidinti. | |
| Stop/Set | Šiuo mygtuku galima nusiųsti pavarai vartų sustabdymo komandą. Pirmą kartą paspaudę ir palaikę 5 sekundes, pateksite į I lygmens programavimo režimą. Paspaudę ir palaikę dar kartą, pateksite į II lygmens programavimo režimą pasirinktam šviesos diodui. | |
| Close | Šiuo mygtuku galima nusiųsti pavarai vartų uždarymo komandą. Programuojant jis taip pat naudojamas parametro reikšmei sumažinti. |
I lygmens programavimas.
I lygmeniu programuojant įjungia / išjungia šią funkciją. Jei kuri nors funkcija įjungta, atitinkamas valdymo bloko LED indikatorius šviečia. Gamykliniuose nustatymuose visos funkcijos yra išjungtos.
Į programavimo I lygį įeisite paspaudę ir palaikę mygtuką „Stop/Set“ maždaug 5 sekundes, kol pradės mirksėti LED L1. Tada mygtukais „Open“ ir „Close“ perkelkite aktyvų LED indikatorių aukštyn arba žemyn. Kiekvienam veiksmui atlikti turite 10 sekundžių, kitaip pavara išeis iš programavimo režimo. Kai mirksintis LED indikatorius atsidurs virš funkcijos, kurią norite įjungti arba išjungti, vieną kartą paspaudę mygtuką „Stop/Set“ pagreitinsite (funkcija įjungta) arba sulėtinsite (funkcija išjungta) mirksėjimą. Palikite taip, o pavara iš programavimo režimo išeis per 10 sekundžių. Jei viskas pavyko, atitinkamas įjungiamos funkcijos LED indikatorius liks šviesti.
Programuojamų įjungiamų funkcijų sąrašas:
| LED indikatorius | Funkcija | Aprašymas |
|---|---|---|
| L1 | Automatinis uždarymas |
Praėjus tam tikram laikui (nustatomam skiltyje „II lygio programavimas – Pauzės trukmė“) nuo vartų atidarymo, vartai pradės užsidaryti automatiškai. Jei funkcija išjungta, vartus bus galima valdyti tik gavus komandą iš vartų nuotolinio valdymo pulto ir pan. |
| L2 | Uždarymas atsilaisvinus fotoelementams |
Ši funkcija leidžia vartus palikti atvirus tik tiek laiko, kiek būtina, kad pravažiuotų transporto priemonė. Fotoelementams atsilaisvinus (transporto priemonei pravažiavus), po 5 sekundžių vartai pradės užsidaryti automatiškai. Ši funkcija veikia dvejopai, priklausomai nuo to, ar įjungtas automatinis uždarymas (žr. ankstesnę funkciją). Automatinis uždarymas įjungtas – fotoelementams atsilaisvinus, vartai sustoja, o po 5 sekundžių pradeda užsidaryti. Tai reiškia, kad jie gali neatsidaryti iki galo. |
| L3 | Variklio galia |
Ši funkcija reguliuoja variklio jautrumą kliūtims. Jei ši funkcija išjungta, pavara yra mažiau jautri, todėl tai tinka didesniems ir sunkesniems vartams.. Jei jūsų vartai maži ir lengvi, šią funkciją galite įjungti.. |
| L4 | Budėjimo režimas |
Ši funkcija leidžia iki minimumo sumažinti elektros energijos sąnaudas. Kai funkcija aktyvi, praėjus minutei po paskutinio vartų judėjimo, valdymo blokas išjungia BlueBUS įvestį (ir visus prie jos prijungtus įrenginius), visus LED indikatorius, išskyrus BlueBUS LED indikatorių, kuris lėtai mirksės. Esant tokiai būsenai, gavęs komandą, valdymo blokas pirmiausia persikrauna ir tik tada ją įvykdo. |
II lygio programavimas
II lygiu programuojant nustatomos atskirų funkcijų reikšmės (šios funkcijos skiriasi nuo I lygio).).
Pamirškite I lygio programavimą. Į II lygio programavimą įeisite paspaudę ir palaikę mygtuką „Stop/Set“ maždaug 5 sekundes, kol pradės mirksėti LED L1. Tada mygtukais „Open“ ir „Close“ perkelkite aktyvų LED indikatorių aukštyn arba žemyn. Kiekvienam veiksmui atlikti turite 10 sekundžių, kitaip pavara išeis iš programavimo režimo. Kai mirksintis LED indikatorius atsidurs virš funkcijos, kurios parametrą norite nustatyti, paspauskite ir palaikykite mygtuką „Stop/Set“ ir atidarysite atitinkamo LED indikatoriaus nustatymus. Šviečiantis LED indikatorius (vis dar laikote nuspaudę „Stop/Set“) rodo esamą parametro reikšmę. Šią reikšmę galite padidinti arba sumažinti mygtukais „Open“ arba "Close“ (vis dar laikydami nuspaudę mygtuką „Stop/Set“), tada atleiskite mygtuką „Stop/Set“ ir palikite taip, kad pavara iš programavimo režimo išeitų per 10 sekundžių. Norėdami patikrinti, ar viskas pavyko, pakartokite procedūrą, bet nekeiskite parametro reikšmės.
Programuojamų nustatomų funkcijų sąrašas:
|
Įvesties LED indikatorius — Pavadinimas |
Nustatymo LED indikatorius — reikšmė |
|---|---|
| L1 — Pauzės trukmė Jei reikšmė „Automatinis uždarymas“ I lygio programavimo skiltyje |
L1 — 10 sekundžių L2 — 20 sekundžių L3 — 40 sekundžių L4 — 80 sekundžių |
|
L2 — Žingsninio valdymo režimas Nustato vartų judėjimo seką, kuri įjungiama, pavyzdžiui, pakartotinai spaudžiant vartų pulto mygtuką arba siunčiant komandą per STEP-BY-STEP įvestis (taip pat žymima P.P.arba žingsninis valdymas). |
L1 — Atidaryti / Sustabdyti / Uždaryti / Sustabdyti L2 — Atidaryti / Sustabdyti / Uždaryti / Atidaryti L3 — Daugiabučių bendrija L4 — Žmogus valdo |
|
Nustato vartų judėjimo greitį įprasto veikimo metu (ne vartų įsibėgėjimo ir sustojimo fazėse). |
L1 — Labai lėta (55 %) L2 — Lėta (70 %) L3 — Vidutinė (85 %) L4 — Greita (100 %) |
|
Nustato, kada į FLASH išėjimą siųsti signalą. |
L1 — Atvirų vartų indikatorius L2 — Įspėjamoji švyturėlio lemputė L3 — Elektromechaninė spyna L4 — Elektromagnetinė spyna |
Papildomų išorinių įrenginių prijungimas prie pavaros
 |
Jei prie pavaros reikia prijungti papildomų įrenginių, kuriems reikalingas išorinis maitinimas (pvz., indikacinį apšvietimą, raktinį jungiklį, magnetines korteles ir pan.), prijunkite įrenginį, kaip parodyta paveikslėlyje. Tiekiama įtampa yra 24 V DC, nuo –30 % iki +50 %, o didžiausia srovė – 100 mA. |
Specialiosios pavaros funkcijos
Nuolatinis vartų atidarymas
Jei komanda į STEP-BY-STEP įvestį (taip pat žymimą P.P. arba „Žingsnis po žingsnio“) laikoma ilgiau nei 3 sekundes, valdymo blokas laikys vartus atidarytus tol, kol komanda bus aktyvi. Šią funkciją patogu naudoti kartu su laikmačiu.
Priverstinis judėjimas
Jei sugenda kuris nors saugos įtaisas arba, pavyzdžiui, į fotodaviklių spindulį patenka nepašalinama kliūtis ir dėl saugumo vartai nejuda, galima įjungti režimą „Žmogus valdo“ — nuolat, nustatant II lygio programavimo nustatymuose L2 – Žingsninio valdymo tipas reikšmę L4 – Žmogus valdoarba laikinai:
- Duokite vartams komandą (nuotolinio valdymo pultu, raktiniu jungikliu ir pan.)
- Jei yra problema, vartai nepajudės, o švyturėlis greičiausiai rodys klaidą.
- Todėl per 3 sekundes nuo ankstesnės komandos pasiųskite ją dar kartą ir laikykite nuspaudę.
- Kol laikysite nuspaudę komandą, vartai judės; atleidus mygtuką, jie sustos.
Pavaros trikčių šalinimas
Jei kas nors neaišku arba iškilo kita problema, nedvejodami kreipkitės į mūsų techninės pagalbos tarnybą dėl NICE pavarų.
Atsižvelgiant į problemos pobūdį
Montuojant (arba sugedus pavarai) gali kilti viena iš toliau nurodytų problemų:
|
Problema |
Galimas sprendimas |
|---|---|
|
Vartai nereaguoja į nuotolinio valdymo pulto komandą, o pulto LED indikatorius neužsidega. |
Patikrinkite, ar pulto pavaros valdymo pulto baterijos veikia; jei ne, pakeiskite jas. Instrukciją rasite konkretaus pulto vadove. |
|
Vartai nereaguoja į nuotolinio valdymo pulto komandą, tačiau pulto LED indikatorius užsidega. |
Patikrinkite, ar nuotolinio valdymo pultas įrašytas į atmintį imtuvą veikia, arba pabandykite nuotolinio valdymo pultą įrašyti iš naujo. |
|
Vartai nejuda, o BlueBUS LED indikatorius nemirksi.
|
Patikrinkite, ar pavara maitinama 230 V įtampa.. Jei taip, patikrinkite abu saugiklius ir, jei reikia, pakeiskite juos naujais tokios pačios specifikacijos saugikliais. |
|
Vartai nejuda, o švyturėlis nemirksi. |
Patikrinkite, ar pavara apskritai užregistruoja komandą. Siunčiant komandą nuotolinio valdymo pultu turėtų BlueBUS LED indikatorius du kartus greitai sumirksėti. Jei komandą siunčia kitas įrenginys per STEP-BY-STEP įvestį (P.P.), turėtų užsidegti atitinkamas STEP-BY-STEP LED indikatorius. |
|
Vartai nejuda, o švyturėlis sumirksi kelis kartus. |
Suskaičiuokite blyksnius ir peržiūrėkite Diagnostika pagal švyturėlio blyksnius. |
|
Vartai pajuda, bet iškart sustoja ir pradeda judėti priešinga kryptimi. |
Užprogramuota variklio galia tikriausiai per maža jūsų vartams. Patikrinkite, ar vartų judėjimui netrukdo kliūtys, ir, jei reikia, padidinkite pavaros galią. |
|
Vartai pradeda judėti, bet švyturėlis neveikia. |
Patikrinkite, ar FLASH išėjime vartų judėjimo metu yra įtampa (įtampos dydis nesvarbus, apie 10–30 V DC). Jei išėjime yra įtampa, problema greičiausiai yra švyturėlyje (arba kitame įrenginyje), pabandykite pakeisti jį panašiu įrenginiu ir patikrinti, ar jis veikia. Jei išėjime nėra įtampos, FLASH išėjimas gali būti perkrautas; patikrinkite, ar nėra kabelių trumpojo jungimo. |
Diagnostika pagal įspėjamosios lemputės mirksėjimą
Vartų judėjimo metu įspėjamoji lemputė mirksi reguliariai kas sekundę. Įvykus problemai, įspėjamoji lemputė dviem greitesnėmis mirksėjimų serijomis praneša apie klaidą.
|
Mirksėjimų serija |
Klaida |
Sprendimas |
|---|---|---|
|
1 mirktelėjimas 1 sekundės pauzė 1 mirktelėjimas |
BlueBUS klaida
|
Prie BlueBUS įvesties prijungti įrenginiai neatitinka tų, kurie buvo aptikti įrenginių aptikimo etape. Pakartokite aptikimo etapą. Jei tai nepadės, pabandykite dar kartą; kitu atveju, taikydami atmetimo metodą, suraskite sugedusį įrenginį ir jį pakeiskite (įsigykite, pateikite reklamaciją arba suremontuokite). |
|
2 mirktelėjimai 1 sekundės pauzė 2 mirktelėjimai |
Fotodaviklio suveikimas |
Suveikia fotodavikliai, tai įprasta, jei uždarant vartus jų spindulys yra užstojamas. Jei spindulys nebuvo užstotas, fotodavikliai gali būti nešvarūs, apšviesti tiesiogine šviesa arba sugedę. |
|
3 mirktelėjimai 1 sekundės pauzė 3 mirktelėjimai |
Variklio jėgos ribotuvo suveikimas
|
Judant vartams aptinkama padidėjusi trintis – galbūt vartai netinkamai sureguliuoti; pabandykite juos pajudinti rankiniu būdu ir sureguliuoti. Kitu atveju paprastai padeda padidinti variklio jėgą. |
|
4 mirktelėjimai 1 sekundės pauzė 4 mirktelėjimai |
STOP įvesties suveikimas
|
Į STOP įvestįbuvo išsiųsta komanda, todėl, jei tai netikėtas veikimas, patikrinkite prie jos prijungtus įrenginius. |
|
5 mirktelėjimai 1 sekundės pauzė 5 mirktelėjimai |
Vidinė valdymo bloko klaida |
Palaukite 30 sekundžių ir bandykite dar kartą. Jei problema išlieka, pabandykite atstatyti. Priešingu atveju greičiausiai reikės suremontuoti arba pakeisti valdymo bloką. |
|
6 mirktelėjimai 1 sekundės pauzė 6 mirktelėjimai |
Pasiektas manevrų valandos limitas. |
Palaukite kelias minutes, kol ciklų ribotuvas nukris žemiau ribinės vertės. |
|
7 mirktelėjimai 1 sekundės pauzė 7 mirktelėjimai |
Vidinė elektroninių grandinių klaida. |
Atjunkite visą pavarą kelioms sekundėms ir bandykite dar kartą. Jei problema išlieka, pabandykite atstatyti. Priešingu atveju greičiausiai reikės suremontuoti arba pakeisti valdymo bloką. |
Diagnostika pagal LED indikatorių mirksėjimą
Ant SNA2 valdymo bloko pavaros NICE Spinbus SN6021 yra dvi LED indikatorių grupės; kiekviena jų mirksėdama arba šviesdama nurodo normalų valdymo bloko veikimą arba klaidų diagnostikos būseną, kaip nurodyta toliau pateiktose lentelėse.
Horizontalūs LED indikatoriai BLUEBUS, STOP, PP, OPEN
|
Indikacija |
Būsena |
Sprendimas |
|---|---|---|
|
BlueBUS LED indikatorius |
||
|
Nešviečia |
Klaida
|
Patikrinkite prijungimą prie elektros tinklo, jei jis tvarkingas, patikrinkite F1 ir F2 saugiklius ir, jei reikia, pakeiskite juos naujais, kurių charakteristikos tokios pačios. |
|
Šviečia |
Rimta klaida
|
Pabandykite atjungti valdymo bloką ir, jei reikia, visus įėjimus. Jei tai nepadeda, atstatykite o jei tai vis tiek nepadeda, greičiausiai reikės pakeisti valdymo bloką. |
|
Mirksi sekundės intervalais |
Viskas tvarkoje |
Valdymo blokas veikia įprastai. |
|
2 greiti mirktelėjimai |
Pasikeitė įėjimų būsena |
Įprastas veikimas – pasikeitė įėjimo būsena STEP-BY-STEP, STOP, buvo suaktyvinti fotodavikliai, arba pavara gavo komandą iš nuotolinio valdymo pulto. |
|
Mirksėjimų serijos, atskirtos sekundės pauze |
Daugiau galimybių |
Mirksėjimų skaičius serijoje atitinka klaidų diagnostiką pagal įspėjamąją lemputę. |
|
STOP LED indikatorius (Sustabdyti) |
||
|
Nešviečia |
Suaktyvinta STOP įvestis |
Patikrinkite prie STOP įvesties prijungtus įrenginius. |
|
Šviečia |
Viskas tvarkoje |
STOP įvestis neaktyvi. |
|
STEP-BY-STEP LED indikatorius (taip pat žymimas P.P., impulsinis valdymas) |
||
|
Nešviečia |
Viskas tvarkoje |
STEP-BY-STEP įvestis neaktyvi. |
|
Šviečia |
Suaktyvinta STEP-BY-STEP įvestis |
Normalus valdymo bloko veikimas, jei aktyvus įrenginys prijungtas prie STEP-BY-STEP įvesties. |
Vertikalūs šviesos diodai L1–L4
|
Indikacija |
Sprendimas |
|---|---|
|
1 šviesos diodas |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Automatinis uždarymas neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Automatinis uždarymas įjungta. |
|
Mirksi |
|
|
2 šviesos diodas |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Uždarymas suveikus fotoelementams neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Uždarymas suveikus fotoelementams įjungta. |
|
Mirksi |
|
|
3 šviesos diodas |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Variklio galia neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Variklio galia įjungta. |
|
Mirksi |
|
|
4 šviesos diodas |
|
|
Nešviečia |
Įprasto veikimo metu rodo, kad funkcija Budėjimo režimas neįjungta. |
|
Šviečia |
Įprasto veikimo metu rodo, kad funkcija Budėjimo režimas įjungta. |
|
Mirksi |
|
NICE SNA2 valdymo bloko, skirto NICE Spinbus SN6021 pavarai, lemputės keitimas
Prieš keisdami lemputę, atjunkite pavarą nuo elektros tinklo ir atlikite šiuos veiksmus:

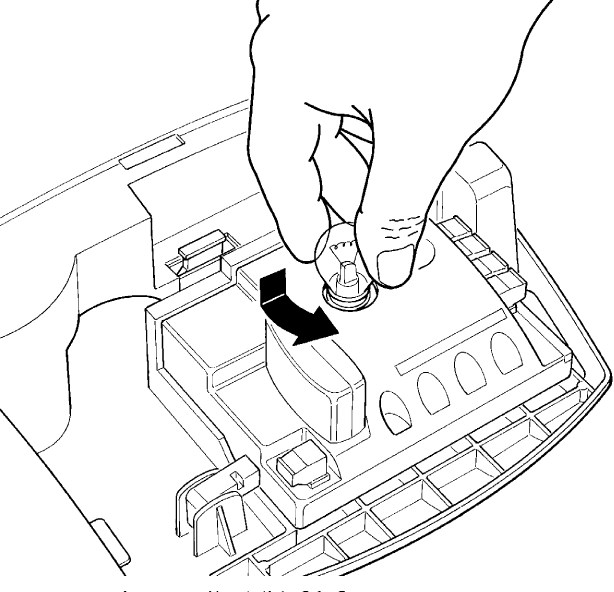

| 1. Paspauskite baltą dangtelį ir pasukite jį | 2. Šiek tiek paspauskite seną lemputę ir truputį pasukite ją. Tada įdėkite naują 12V 21W lemputę su BA15 lizdu. |
|---|---|
| |
 |
Valdymo bloko atstatymas
1. Vienu metu paspauskite ir laikykite nuspaudę pirmąjį (Open) ir trečiąjį (Close) mygtuką.
2. Kai užsidegs visi šviesos diodai, atleiskite mygtukus.
3. Palaukite, kol valdymo blokas bus atstatytas.
NICE SNA2 valdymo bloko, skirto NICE Spinbus SN6021 pavarai, techninės charakteristikos
| Modelis | NICE SNA2 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipo aprašymas | Valdymo blokas reduktoriniam varikliui NICE Spinbus SN6021 skirta automatiniam garažo vartų valdymui privačiose patalpose. | ||||||||||
| Atsarginis maitinimo šaltinis | Nenumatytas. | ||||||||||
| Apšvietimas | 12V 21W lemputė, BA15 lizdas | ||||||||||
| Švyturėlio išėjimas |
Priklauso nuo užprogramuoto išėjimo:
|
||||||||||
| BlueBUS išėjimas | vienas išėjimas, skirtas 2 BlueBUS įrenginiams | ||||||||||
| STOP įvestis | normaliai atviriems, normaliai uždariems kontaktams ir įrenginiams su pastovia 8,2KΩ varža | ||||||||||
| STEP-BY-STEP įvestis (P.P., žingsninis valdymas) | normaliai atviras kontaktas (uždarius suveikia komanda „Žingsninis valdymas") | ||||||||||
| Radijo imtuvas | be imtuvo, „SM“ jungtis imtuvams NICE SMXI, NICE OXI ir pan. | ||||||||||
| Antenos įvestis | 52Ω koaksialiajam kabeliui RG-58 (arba panašiam) | ||||||||||
| Programavimo funkcijos | 4 įjungimo / išjungimo funkcijos (I lygio programavimas) 4 reguliuojamos funkcijos (II lygio programavimas) |
||||||||||
| Savitikros funkcijos |
|
||||||||||
| Darbinė temperatūra | -20°C iki +50°C | ||||||||||
| Naudojimas sūrioje, rūgštinėje ir potencialiai sprogioje aplinkoje | ne | ||||||||||
| Apsaugos klasė | IP00 |
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
