NICE SPIDO600 – atskira garažo vartų pavara
| Produkto prieinamumas: | Yra sandėlyje | Prekes paprastai išsiunčiame per 24 valandas. |
|---|
Yra sandėlyje
188,89 € su PVM
| Svoris |
|---|
| 3,80 kg |

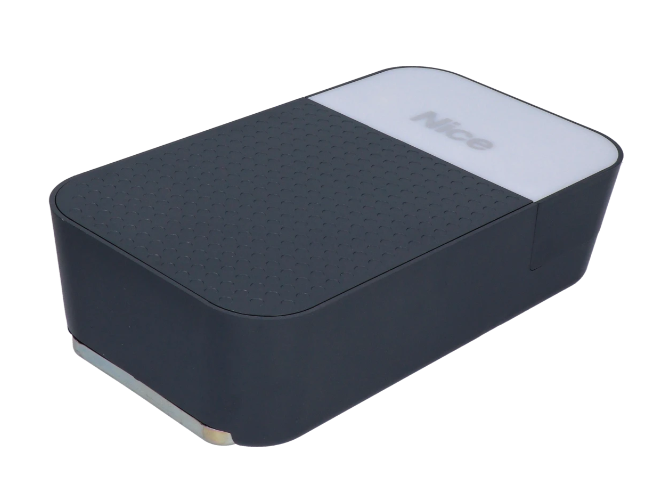

Produkto aprašymas NICE SPIDO600 – atskira garažo vartų pavara
NICE SPIDO600 yra atskiras garažo vartų pavaros įrenginys su 24 V DC varikliu, integruotu valdymo bloku ir radijo imtuvu. Rinkinys maitinamas iš 230 V AC. Kreipiamąjį bėgelį ir nuotolinio valdymo pultą pasirinkite atskirai arba rinkitės pilną rinkinį.
Plieniniais lynais armuotas diržinis bėgelis užtikrina tylų veikimą. Valdymo blokas automatiškai nustato galines padėtis, jėgą ir lėtinimą; aptinka kliūtis. Nutrūkus elektros tiekimui, vartai atblokuojami virve ir valdomi rankiniu būdu.
Priedai ir valdymo sistema
Saugos priemones pasirinkite atsižvelgdami į realią garažo vartų keliamą riziką. Pavaros kliūčių aptikimo funkcija nepakeičia fotoelementų, saugos briaunos ar jėgos matavimo, atliekamo perduodant įrenginį.
| Kas | Kodėl | Tipas |
|---|---|---|
| Valdymas | Pavaros nustatymas, valdymas ir techninė priežiūra; plokštė yra integruota. |
|
| Bėgelis | Pavara stumia vežimėlį su svirtimi, todėl reikia tinkamo diržinio bėgelio. |
|
| Aukštesni vartai | Bėgelio ilgintuvą pasirinkite pagal vartų tipą, aukštį, plotą ir pasipriešinimą. | |
| Atverčiami vartai | Atverčiamiems vartams su atsvaru reikia tinkamos svirties geometrijos. |
|
| Fotoelementai | Kliūčių aptikimas saugomoje zonoje. Pasirinkite tinkamą elektrinę sąsają. |
|
| Signalinė lemputė | Matomas vartų judėjimo signalas; prireikus – ir išorinė antena. | |
| Nuotolinis valdymas | Imtuvas yra integruotas. Nuotolinio valdymo pultą reikia įrašyti į imtuvo atmintį. |
|
| Atsarginis maitinimas | Pridėjus akumuliatorių, vartus galima valdyti nutrūkus elektros tiekimui. | |
| Techninės priežiūros nustatymas | Diagnostika ir išsamesni nustatymai per BusT4. |

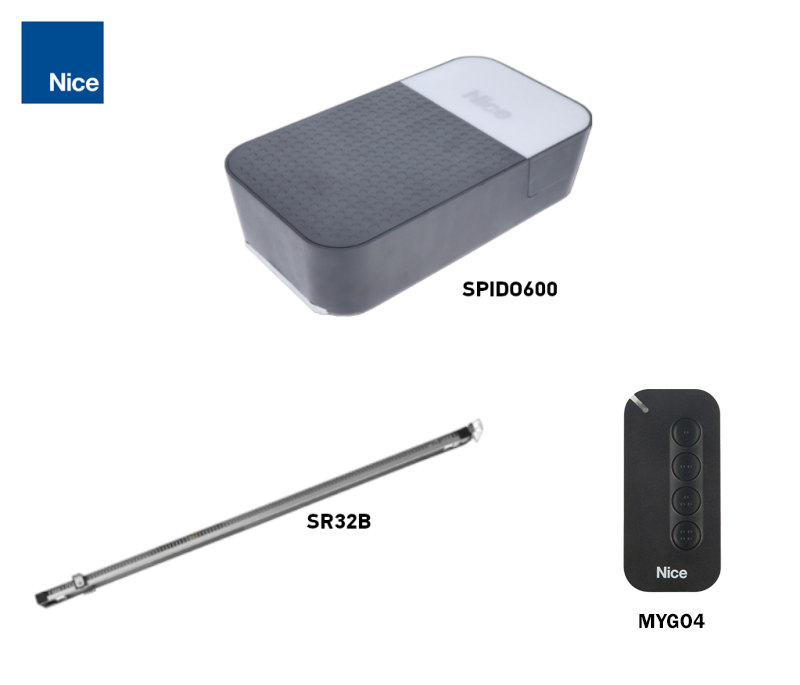

SPIDO600 pavaros ir jos rinkinių komplektacija
Šioje kortelėje siūloma atskira SPIDO600 pavara. Norėdami įsigyti visą komplektą, pasirinkite ir bėgelį, nuotolinio valdymo pultą bei saugos priedus. Fotoelementai, signalinė lemputė, atsarginis maitinimo šaltinis ir SPA5 svirtis užsakomi pagal poreikį; jie nėra automatiškai įtraukti į kiekvieną rinkinį.
| Atskira pavara | Rinkinys su bėgeliu |
|---|---|
NICE SPIDO600 600 N; sekciniai vartai iki 9,6 m². Papildomai pasirinkite bėgelį ir nuotolinio valdymo pultą. | NICE SPIDO600 600 N; SR32B bėgelis ir nuotolinio valdymo pultas pagal rinkinio sudėtį. |
Kokiems garažo vartams tinka ši pavara
Prie pagrindinio bėgio SR32B orientaciniai matmenys priklauso nuo garažo vartų tipo. Lentelėje pateikti matmenys yra plotis × aukštis. Tinkamumą taip pat lemia vartų subalansavimas, trintis ir montavimo vieta.
| Vartų tipas | Orientaciniai matmenys | Sąlyga |
|---|---|---|
| Segmentiniai | 3,7 × 2,6 m | Apie 9,6 m². |
| Neišsikišantys pakeliami | 3,5 × 2,4 m | SPA5; plotas 8,4 m². |
| Išsikišantys pakeliami | 3,5 × 3,0 m | SPA5; plotas 10,5 m². |
| Pakeliami su spyruokle | 3,5 × 3,0 m | Atsižvelgiant į montavimą, be SPA5; patikrinkite eigą ir balansą. |
Didžiausia jėga 600 N nusako pavaros traukos jėgą. Tai nėra vartų masė kilogramais. Atliekant atblokuotų vartų bandymą jėga, reikalinga rankomis judinti vartus abiem kryptimis per visą eigą, turi būti ne didesnė kaip 225 N. Pavara neturi pakeisti pažeistų spyruoklių arba netinkamai subalansuotų vartų remonto. SPIDO600 taip pat taikomas vartų masės apribojimas: 110 kg o didžiausias bendras plotas – 10,5 m²; segmentiniams vartams laikykitės mažesnio matmenų apribojimo.
Bėgio SR32B ilgis yra 3,2 m, o naudingoji vežimėlio eiga – 2,8 m. Vartų aukštis taip pat priklauso nuo jų konstrukcijos ir svirties. Aukštesniems vartams galima pridėti 0,8 m ilginamąją dalį SR08B su ilgesniu diržu; esant 4 m eigai, naudingoji eiga yra 3,5 m. Vien ilginamoji dalis nepatvirtina, kad ji tinka didesniems ar sunkesniems vartams. Atsiųskite mums vartų plotį, aukštį, tipą ir reikiamą eigą per kontaktų formą.
Ciklų skaičius ir apkrova
SPIDO600 skirtas naudoti namuose: daugiausia 40 ciklų per dieną ir 4 minutes nepertraukiamo veikimo. Dažnai naudojant ir padidėjus pasipriešinimui, valdymo sistema gali laikinai apriboti veikimą, kad variklis neperkaistų. Vieną ciklą sudaro atidarymas ir uždarymas.
Bėgio ir pavaros montavimas
Montuokite vartus uždarę, atjungę elektros tinklą ir atsarginę bateriją. Vartai turi sklandžiai judėti ranka ir, atjungti nuo vežimėlio, išlikti subalansuoti bet kurioje padėtyje. Prieš montuodami pašalinkite spynų keliamas kliūtis automatiniam judėjimui. Spyruokles ir atsvarus turi sureguliuoti kvalifikuotas technikas.
- Patikrinkite erdvę virš vartų, bėgio ilgį, sienos ir lubų tvirtumą. Palikite prieigą prie pavaros ir atblokavimo virvutės.
- Jei trasa sudaryta iš dviejų dalių, abi dalis įkiškite į jungtį iki galo. Jei turite surinktą SR32B šio sujungimo etapo nereikia. Patikrinkite, ar vežimėlis juda tolygiai ir laisvai.
- Uždėkite variklio galvutę ant bėgio ir pritvirtinkite komplekte esančiais varžtais. Pagal montavimo brėžinį galvutę taip pat galima pasukti 90° kampu bėgio ašies atžvilgiu.
- Sureguliuokite diržo įtempimą. Per stipriai įtemptas diržas gali sugadinti pavarą, o atsilaisvinęs diržas kelia triukšmą ir lemia nepatikimą judėjimą. Naudodami ilginamąją dalį, uždėkite tinkamą ilgesnį diržą.
- Priekinį laikiklį pritvirtinkite prie pakankamai tvirto pagrindo, o galinę dalį pakabinkite ant lubinių laikiklių. Išlyginkite bėgį ir priveržkite visas tvirtinimo detales.

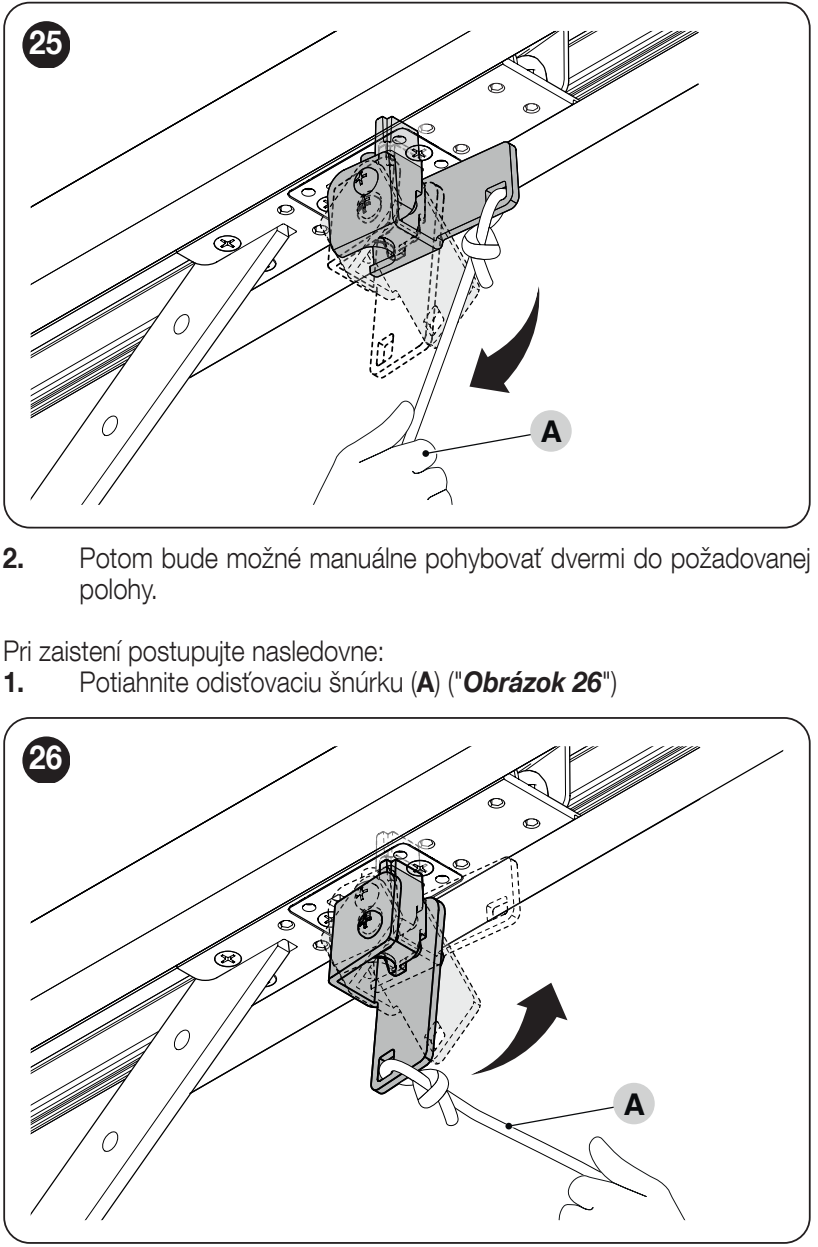

- Uždarę vartus, atjunkite vežimėlį, vartų laikiklį pritvirtinkite bėgio ašyje ir prijunkite traukimo svirtį. Ploną skydą reikia tinkamai sutvirtinti; montavimas turi atlaikyti pavaros jėgą nesideformuodamas.
- Sumontuokite atblokavimo virvutę. Rankomis perstumkite vežimėlį per visą eigą, patikrinkite tarpus ir prieš nustatydami pavarą vėl užfiksuokite vežimėlį.

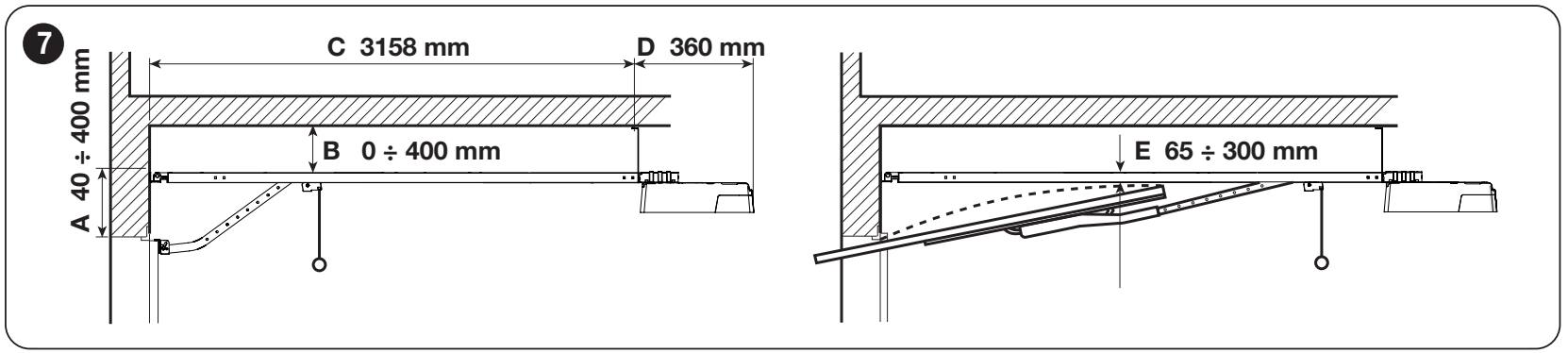

Nurodyta kryptimi:
- A = 40–400 mm
- B = 0–400 mm
- C = 3 158 mm
- D = 360 mm.
Pakeliamiems vartams laikykitės E = 65–300 mm, t. y. atstumo nuo bėgio iki aukščiausio viršutinio vartų krašto taško jiems judant. Matmenys nurodyti pagal pavaizduotą montavimo išdėstymą.
Kabeliai ir maitinimas iš elektros tinklo
Naudokite apsaugotą lizdą 230 V AC, 50/60 Hz su apsauginiu laidininku ir galimybe saugiai atjungti. Komplekte esančio kabelio ar kištuko nenukirpkite. Jei nėra tinkamo lizdo, jo maitinimo liniją ir apsaugas įrengia elektrikas. Silpnosios srovės laidus tieskite atskirai nuo tinklo laidų ir apsaugokite nuo tempimo bei sąlyčio su judančiomis dalimis.
| Jungtis | Kabelis / didžiausias ilgis |
|---|---|
| Švyturėlis | 2 × 0,5 mm²; daugiausia 20 m. |
| Antena | Atskiras koaksialinis kabelis RG58; daugiausia 10 m, rekomenduojama mažiau nei 5 m. |
| Mygtukas / raktinis jungiklis | 2 × 0,5 mm², skirtas NO sausojo kontakto komandai; daugiausia 50 m. Dviem kontaktams: 2 kabeliai 2 × 0,5 mm² arba vienas 4 × 0,5 mm² kabelis. |
| Fotoelementai | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm², maitinimas ir NC kontaktas. Daugiausia 30 m. |
| Apsauginė briauna | 2 × 0,5 mm²; daugiausia 20 m. OSE reikia trijų laidininkų pagal apsauginės briaunos jungimo schemą. |
| Maitinimo linija iki lizdo | Iki 30 m – 3 × 1,5 mm²; ilgesnei linijai pagal montavimo instrukciją – 3 × 2,5 mm² ir apsauginis įžeminimas prie automatikos. Projektą parengia ir darbus atlieka elektrikas. |
Nurodyti ilgiai taikomi atitinkamai jungčiai ir aplinkai. Jei naudojama kita apsauginė briauna ar valdymo modulis, taip pat laikykitės to įrenginio instrukcijos. Tinklo įtampos negalima jungti prie priedų įėjimų.
Valdymo plokštė, gnybtai ir poliškumas

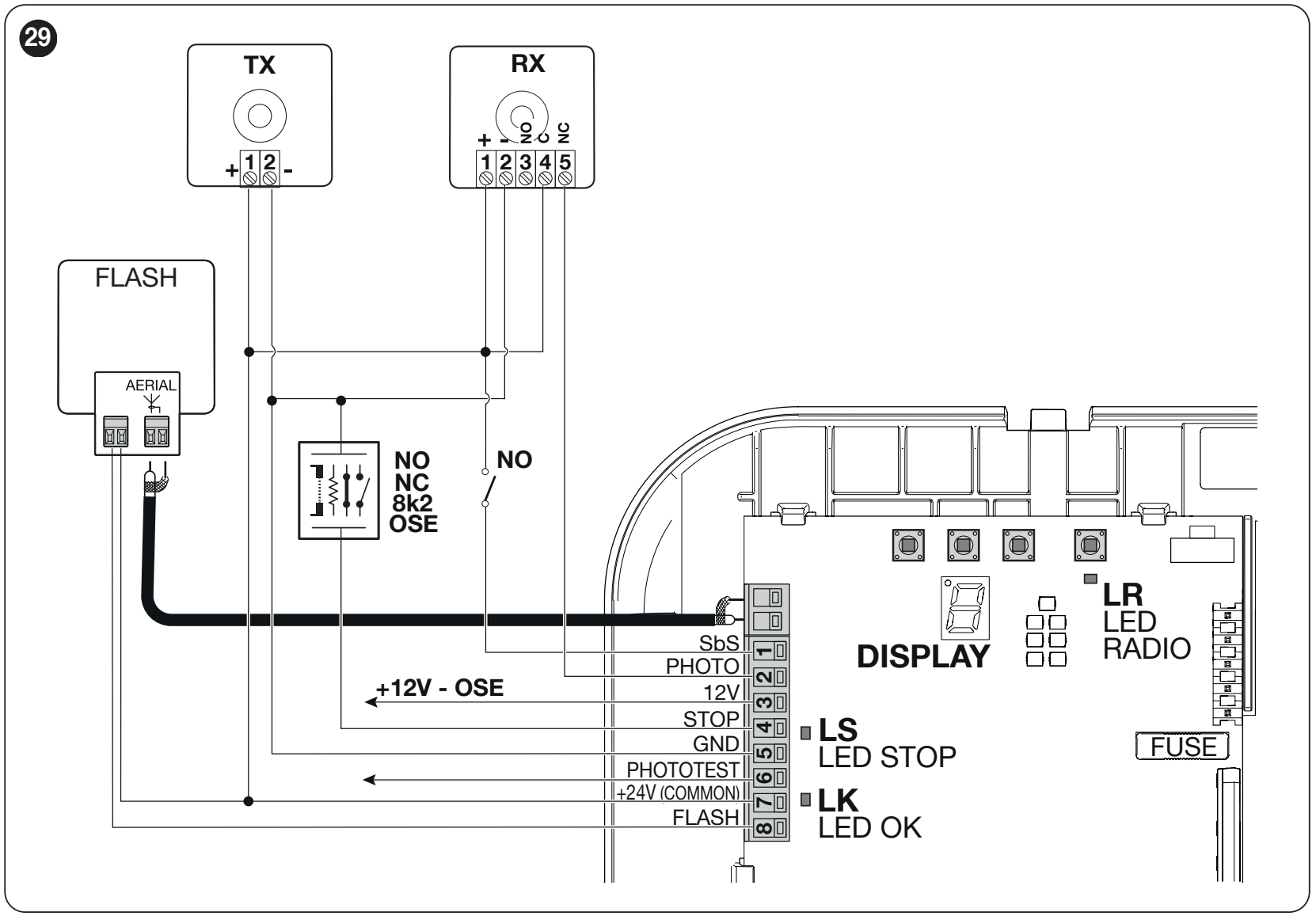

Toliau pateikta jungimo schema ir aprašyti įvadai skirti SPA600 su septynių segmentų ekranu ir PHOTOTEST gnybtu. Prieš jungdami patikrinkite žymėjimus savo plokštėje. Jei plokštėje vietoj PHOTOTEST išvesties yra OUT STB, naudokite šią versiją atitinkančią instrukciją.
| Gnybtas | Funkcija ir prijungimas |
|---|---|
| 1 – SbS | NO potencialo neturintis kontaktas tarp 1 ir 7; žingsninė komanda. |
| 2 – PHOTO | NC potencialo neturintis kontaktas tarp 2 ir 7; atsidarius kontaktui suveikia saugos funkcija. |

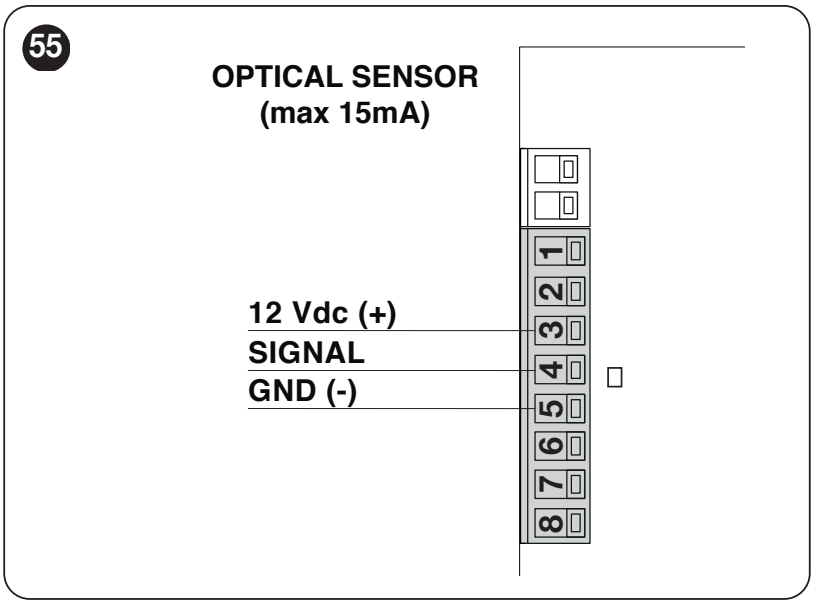

| 3 – 12 V OSE | Teigiamas (+) 12 V DC optiniam saugos kraštui, ne daugiau kaip 15 mA. Signalas į 4, minusas į 5. |
| 4 – STOP | Saugos įvestis, susijusi su 5 – GND; NO, NC, 8,2 kΩ arba OSE. Tipas nustatomas mokymo metu. |
| 5 – GND | Minusas (−) pagalbiniam maitinimui ir OSE; tai nėra tinklo apsauginis įžeminimas. |
| 6 – PHOTOTEST | Fotoelemento siųstuvo perjungiamas maitinimas testavimo metu. PHOTOTEST režimu ne daugiau kaip 15 mA; funkciją galima pakeisti meniu. |

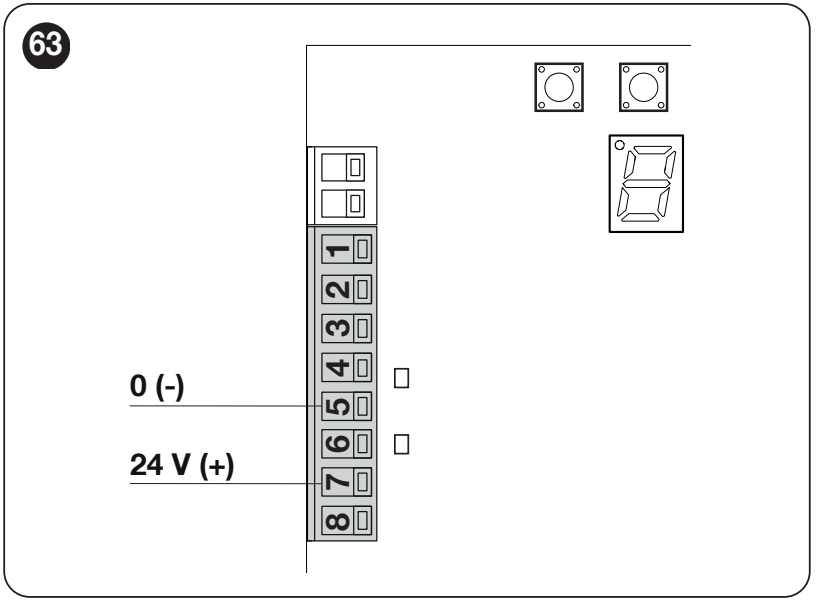

| 7 – +24 V COMMON | Teigiamas (+); pagalbinė 24 V DC įtampa, tolerancija −30 % / +50 %, bendra srovė ne didesnė kaip 100 mA tarp 7 (+) ir 5 (−). |
| 8 – FLASH | Pagal schemą signalinę lempą prijunkite tarp 8 ir 7. Vienai ELDC galioja 200 mA riba; kitoms išvesties funkcijoms reikia kitokios apkrovos. |
| AERIAL | Atskira dvipolė antenos jungtis; bendraašio RG58 kabelio centrinę gyslą ir ekraną prijunkite pagal schemą. |
Mygtukas, raktinis jungiklis arba relė
Prie SbS prijunkite tik NO potencialo neturintį kontaktą, pavyzdžiui, mygtuką arba valdymo modulio relę. Kontaktas sujungia 1 – SbS ir 7 – COMMON. Į komandos įvestį netiekite modulio išvesties įtampos. Jei moduliui reikia maitinimo, atskirai naudokite 7 (+) ir 5 (−) ir laikykitės bendros 100 mA ribos.
Saugos kraštas ir STOP įvestis
STOP sustabdo judėjimą ir trumpam pakeičia jo kryptį. Pakeitus saugos įtaisą, reikia iš naujo atpažinti įtaisus. Keli NO kontaktai jungiami lygiagrečiai, o NC kontaktai – nuosekliai. 8,2 kΩ saugos kraštus ir jų derinius prijunkite pagal konkrečią schemą; įprastas jungiklis neužtikrina tokio pat gedimų stebėjimo lygio kaip stebimas saugos kraštas.
Fotoelementų prijungimas

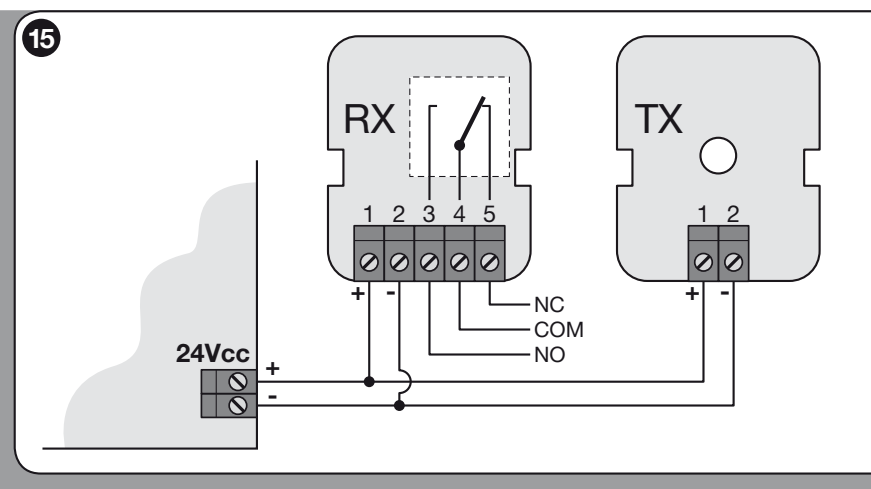

SPA600 neturi BlueBUS. Įprastam prijungimui naudokite NICE EPM su reliniu kontaktu. EPMB modelis prie šios gnybtų kaladėlės nejungiamas.
| EPM prijungimas | SPA600 gnybtai |
|---|---|
| TX 1 (+) ir RX 1 (+) | 7 – +24 V COMMON (+). |
| TX 2 (−) ir RX 2 (−) | 5 – GND (−). |
| RX 4 – COM / RX 5 – NC | Tarp 7 – COMMON ir 2 – PHOTO. Kontaktas neturi poliškumo. Šiam prijungimui RX 3 – NO palikite neprijungtą. |
Šioje prijungimo schemoje EPM veikia esant 24 V DC; 12 V trumpiklio nedėkite. TX ir RX poros srovės sąnaudos yra apie 55 mA; įskaičiuokite jas į bendrą 100 mA pagalbinio maitinimo ribą.

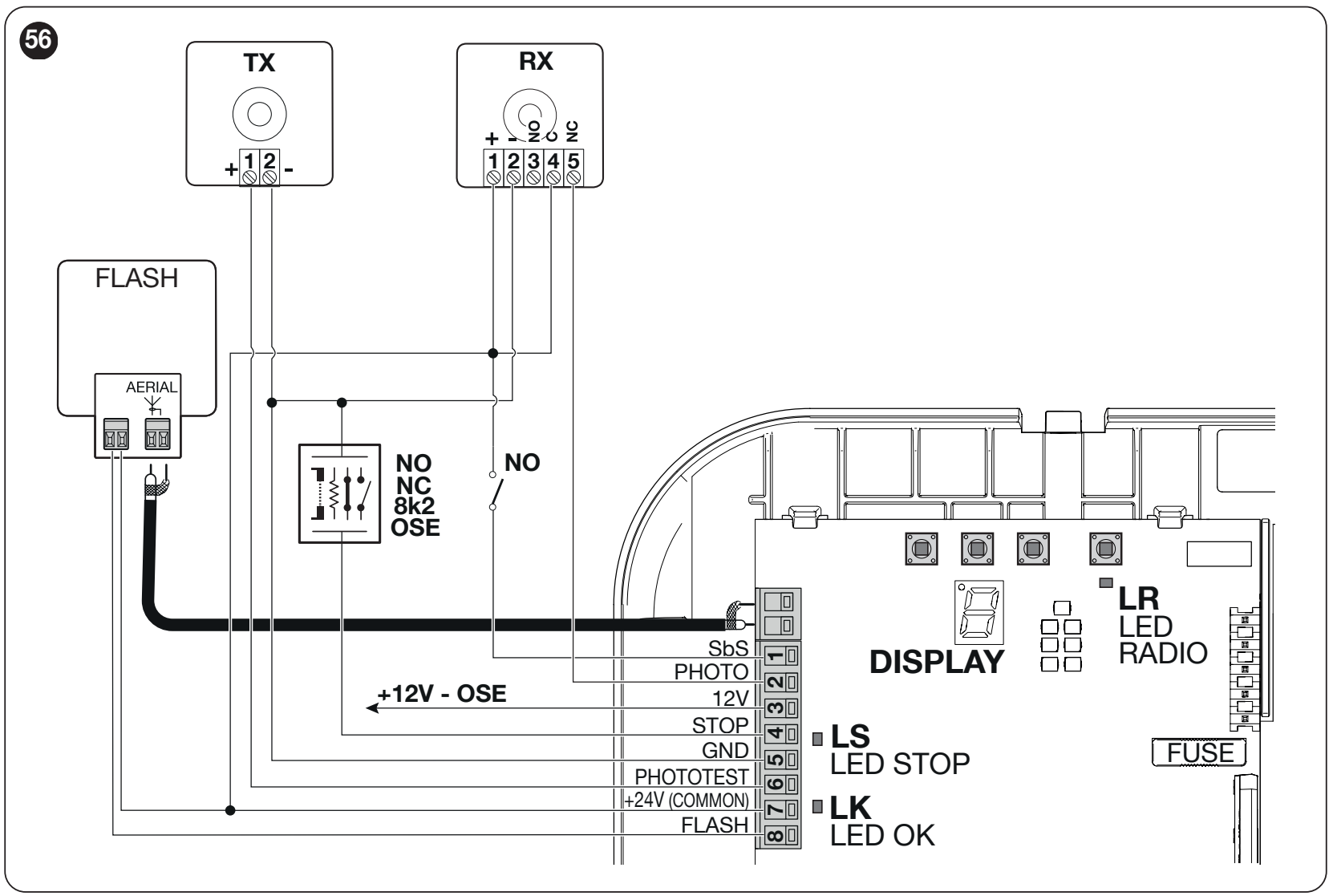

Prijungimas naudojant PHOTOTEST funkciją
Prieš manevrą PHOTOTEST patikrina, ar fotoelementai tinkamai reaguoja. Naudokite tik siųstuvą, kurio srovės sąnaudos neviršija 15 mA; ši riba taikoma visai išvesčiai. Prieš perkeldami maitinimą patikrinkite konkretaus TX suderinamumą.
| Laidas | Prijungimas su testavimu |
|---|---|
| TX teigiamas (+) | 6 – PHOTOTEST vietoj nuolatinio teigiamo poliaus iš 7. |
| TX neigiamas (−) | 5 – GND. |
| RX teigiamas / neigiamas | 7 (+) / 5 (−), nuolatinis maitinimas. |
| RX COM / NC | Tarp 7 ir 2 – PHOTO; NC, ne NO. |
PHOTOTEST nustatymuose palikite reikšmę 0 ir iš naujo atpažinti įtaisus. Įprasto EPM maitinimo iš 7 / 5 negalima laikyti testuojamu prijungimu vien todėl, kad fotoelementai prijungti prie PHOTO.
FLASH signalinė lempa, apšvietimas ir antena

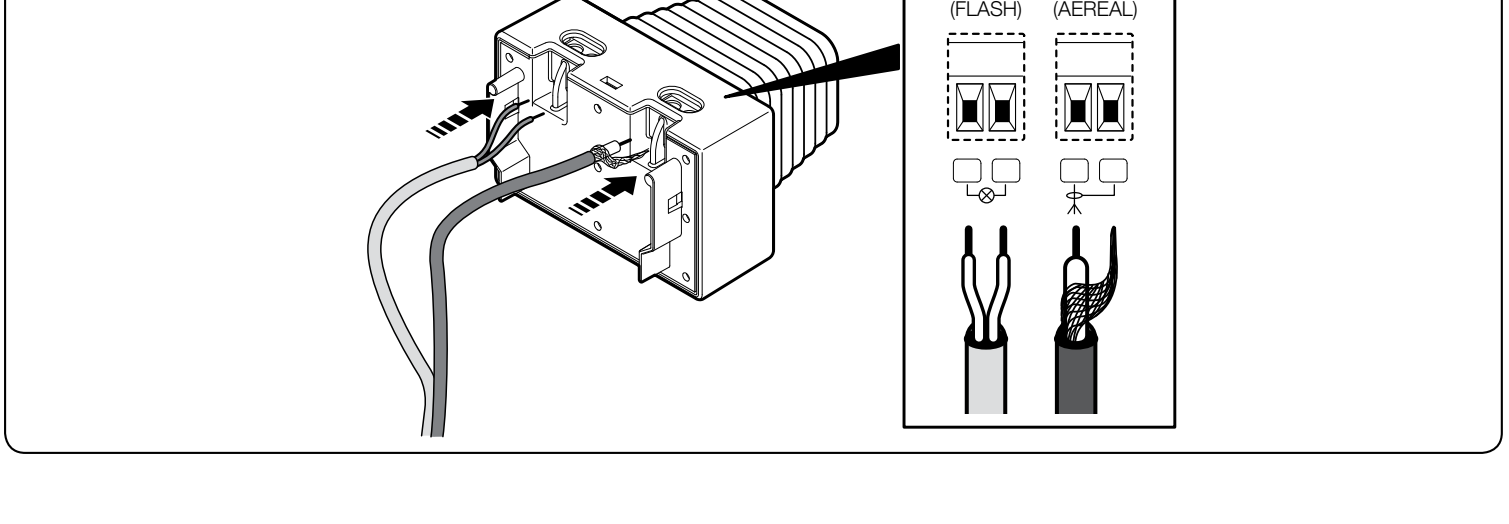

NICE ELDC prijunkite ją prie gnybtų bloko, pažymėto FLASH prie 7 – COMMON ir 8 – FLASH pagal SPA600 schemą. Standartiniu signalinės lempos režimu naudojama 12 V DC įtampa; vienam LED švyturėliui ELDC laikykitės 200 mA. Išvesties funkciją reikia atitinkamai nustatyti programuojant. Prie šių gnybtų negalima jungti 230 V tinklo švyturėlio.
Jungdami švyturėlio FLASH gnybtų porą, vadovaukitės prijungto įrenginio žymėjimu. Šiame ELDC detaliajame brėžinyje polių seka nenurodyta; neperkelkite į jį 24 V / GND pagalbinės gnybtų juostos orientacijos. Įvestis AERIAL ELDC plokštėje yra atskira antena: koaksialinį kabelį prijunkite prie valdymo bloko antenos jungties pagal paveikslėlį. Nepainiokite antenos su švyturėlio maitinimu.
Pavaroje taip pat įrengtas garažo LED apšvietimas. Perjungus FLASH arba PHOTOTEST funkciją į apšvietimą, užraktą ar radijo kanalą, pasikeičia išvesties paskirtis. Tada ta pati jungtis nebegali būti naudojama ankstesniam įrenginiui.
Pirmasis paleidimas ir mokymas
Pirmiausia užbaikite mechaninės dalies montavimą ir prijungimą, užfiksuokite vežimėlį ir atlaisvinkite visą judėjimo zoną. Patikrinkite STOP, fotoelementus ir tinkamą judėjimo kryptį. Padėčių mokymas, jėgos mokymas ir nuotolinio valdymo pulto susiejimas yra skirtingos procedūros.
Įjungus maitinimą, OK LED turėtų mirksėti maždaug kartą per sekundę; paleidimo metu ekranas 3 s greitai rodo 8. Kai švyturėlis neveikia, jo išvestis turi būti išjungta.

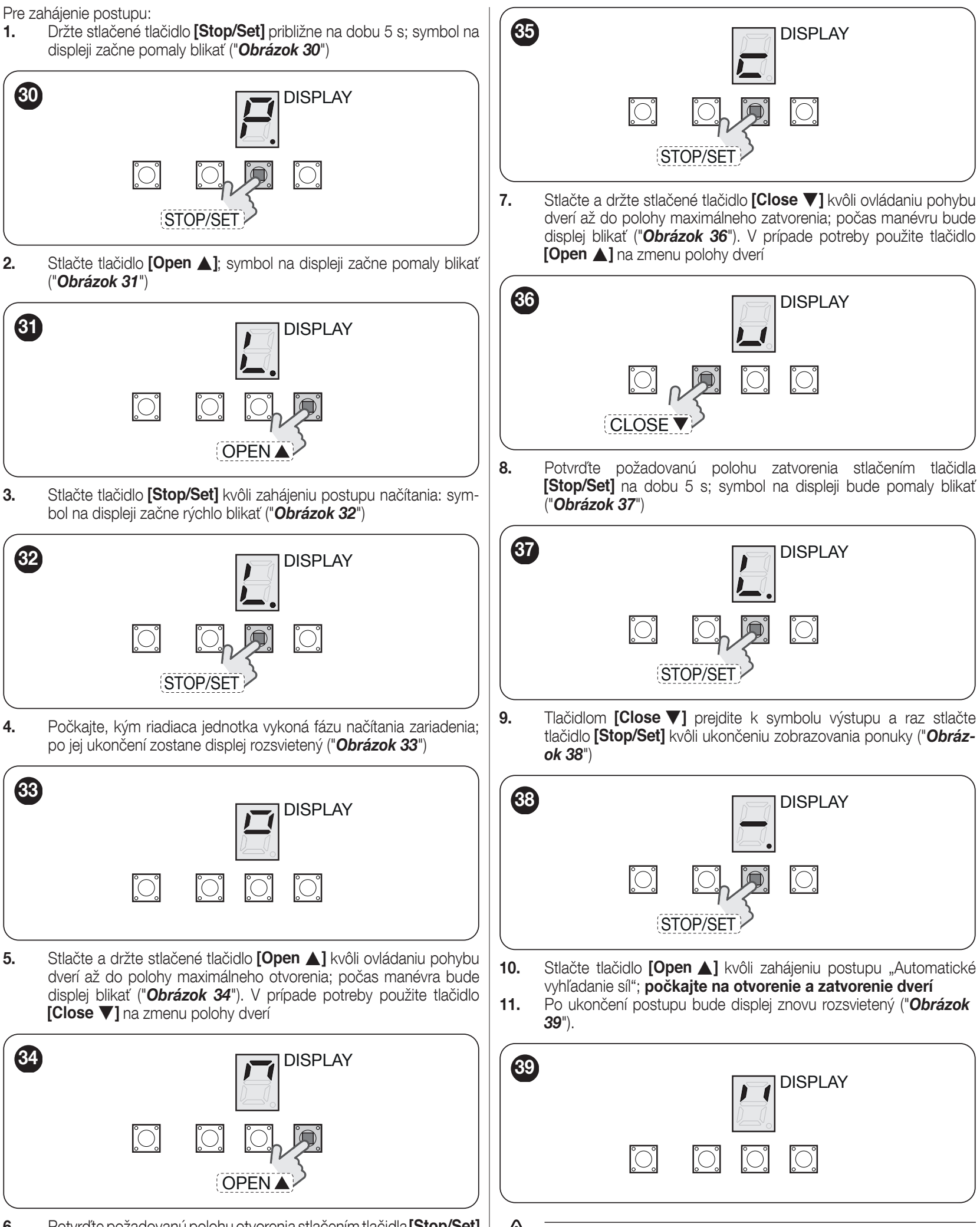

1. Įrenginių ir galinių padėčių mokymas
- Laikykite nuspaudę STOP/SET maždaug 5 s, kol įėjimo į meniu simbolis pradės lėtai mirksėti.
- Paspauskite OPEN, kad pereitumėte prie punkto 1 – Įrenginių ir padėčių paieška. Paspauskite STOP/SET, kad paleistumėte; ekranas greitai mirksi.
- Palaukite, kol bus atpažinti įrenginiai ir ekranas nustos mirksėti.
- Laikydami nuspaudę OPEN, perkelkite vartus į norimą atidarymo padėtį. Padėtį galima pakoreguoti mygtuku CLOSE. Patvirtinkite laikydami nuspaudę STOP/SET, kol pasirodys uždarytos padėties simbolis, kaip parodyta paveikslėlyje; tada atleiskite mygtuką.
- Laikydami nuspaudę CLOSE, perkelkite vartus į norimą visiškai uždarytą padėtį. Padėtį galima pakoreguoti mygtuku OPEN. Laikykite nuspaudę STOP/SET 5 s; simbolis lėtai mirksi.
- Mygtuku CLOSE pereikite prie išėjimo simbolio ir patvirtinkite paspausdami STOP/SET. Paspauskite OPEN: vartai atsidarys ir užsidarys, kol automatiškai bus išmokta jėga.
- Palaukite, kol procedūra bus baigta. Ekranas turi likti šviesti. Jei ekranas vėl mirksi, pašalinkite priežastį ir pakartokite mokymą.
Pakartotinis mokymas pakeitus priedus
Pereikite į montavimo meniu 1 punktą pagal meniu. Laikykite nuspaudę STOP/SET maždaug 6 s; atpažinus įrenginius, ekranas pradės lėtai mirksėti. Tada atleiskite mygtuką. Jei lėtas mirksėjimas neprasideda, 15 s nelieskite mygtukų, palaukite ir pakartokite veiksmus. Išeikite pasirinkę išėjimo simbolį ir paspaudę STOP/SET. Pakeitę nustatymus, pakartokite saugos patikrą.
Sukimosi krypties keitimas montuojant atvirkščiai
- Atjunkite maitinimą iš tinklo ir atsarginį maitinimo šaltinį. Laikykite nuspaudę STOP/SET ir vėl prijunkite maitinimą.
- Praėjus 3 s nuo įjungimo, atleiskite STOP/SET. Trumpai paspauskite STOP/SET, kad pasirinktumėte kryptį: dega vidinė lemputė LC – kryptis atvirkštinė; nedega – kryptis standartinė.
- Patvirtinimui 3 s nespauskite jokių mygtukų, tada iš naujo atlikite padėčių mokymą.
Jėgos mokymas ir pirmasis judėjimo bandymas
Jėgos mokymo metu vartai automatiškai atidaromi ir uždaromi naudojant didesnę jėgą. Šios procedūros metu saugokite žmones ir daiktus nuo vartų. Paleidus per SbS arba radijo ryšiu, vidinė lemputė mokymo metu mirksi; paleidus valdymo plokštės mygtukais, ji neužsidega. Pakeitus padėtis, greitį, kryptį ar sumažinus mechaninės sistemos pasipriešinimą, jėgą reikia išmokyti iš naujo.
Jei padėčių mokymą nutraukia STOP arba PHOTO, pašalinkite priežastį ir tęskite paspausdami OPEN / CLOSE. Pašalinę priežastį, nutrauktą jėgos mokymą tęskite judėjimo komanda.
Patikra prieš pradedant eksploatuoti
- Atblokavę vežimėlį, patikrinkite, ar vartus galima rankomis atidaryti ir uždaryti per visą eigą: reikalinga jėga neturi viršyti 225 N (maždaug 23 kg jėgos, o ne vartų masės). Tada vėl užfiksuokite vežimėlį.
- Dar kartą atidarykite ir uždarykite vartus elektra; jie turi pasiekti išsaugotas padėtis neužstrigdami ir nedeformuodami laikiklių.
- Patikrinkite sulėtinimą galinėse padėtyse, diržo atlaisvinimą sustojus, rankinį atblokavimą ir pakartotinį užfiksavimą.
- Uždenkite kiekvieno fotoelemento spindulį ties TX, ties RX ir viduryje; patikrinkite, ar saugos reakcija tinkama. Išbandykite visus STOP įtaisus.
- Technikas turi išmatuoti smūgio jėgas ir patikrinti visų vartų saugumą. Didesne jėga negalima kompensuoti netinkamai veikiančios mechanikos. Pakeitę jėgos nustatymą, matavimą atlikite iš naujo.
- Perduokite naudotojui naudojimo, atblokavimo ir techninės priežiūros instrukcijas. Eikite pro vartus tik tada, kai jie visiškai atidaryti ir nejuda.

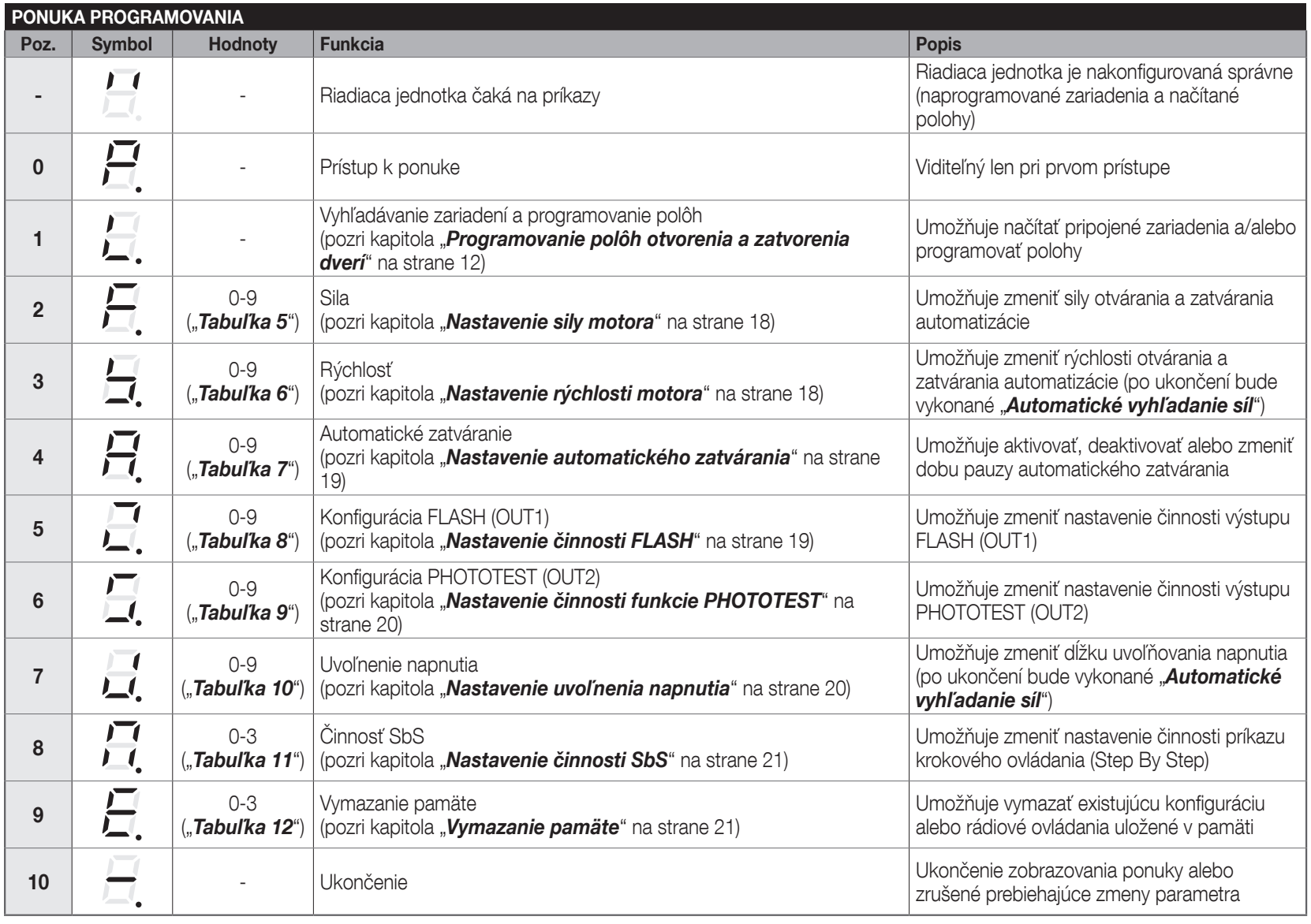

SPA600 programavimas naudojant ekraną
Nustatymus atlikite varikliui stovint. Mygtukai OPEN / CLOSE naršo meniu arba keičia reikšmę; STOP/SET pasirenka ir patvirtina. Šviečiantis taškas padeda atskirti meniu punktą nuo jo skaitinės reikšmės. Toliau pateiktas pozicijos numeris nurodo punkto eilės numerį, o ne rodomą simbolį.
- Laikykite nuspaudę STOP/SET maždaug 5 s, kad atidarytumėte meniu.
- OPEN / CLOSE mygtukais pasirinkite funkciją pagal simbolį originaliame paveikslėlyje. Trumpai paspauskite STOP/SET; bus rodoma dabartinė reikšmė.
- OPEN / CLOSE pakeičia reikšmę. STOP/SET patvirtina reikšmę ir grąžina į meniu.
- Pasirinkite išėjimo simbolį horizontalių brūkšnių ir patvirtinkite paspausdami STOP/SET. Pasirinkus išėjimą keičiant reikšmę, pakeitimas atšaukiamas.
1 punktas skirtas įrenginių ir padėčių mokymui, 9 punktas – atminties ištrynimui. Gamykliniai nustatymai čia paryškinti pusjuodžiu šriftu.
| Pozicija – parametras ir paskirtis | Reikšmės |
|---|---|
| 2 – Jėga Reguliavimo lygių diapazonas, ne reikšmė niutonais. | 0 – mažiausia reikšmė 1–4 – didėjantys lygiai 5 – gamyklinė reikšmė 6–8 – didėjantys lygiai 9 – didžiausia reikšmė |
| 3 – Greitis Reikšmės nurodo atidarymo / uždarymo greitį procentais. Pakeitus reikšmę, reikia iš naujo atlikti jėgos mokymą. | 0 – 40 / 40 1 – 50 / 50 2 – 50 / 75 3 – 50 / 100 4 – 75 / 50 5 – 75 / 75 6 – 75 / 100 7 – 100 / 50 8 – 100 / 75 9 – 100 / 100 |
| 4 – Automatinis uždarymas Pauzė po atidarymo prieš automatinį uždarymą. | 0 – išjungta 1 – 10 s 2 – 20 s 3 – 30 s 4 – 40 s 5 – 50 s 6 – 60 s 7 – 70 s 8 – 80 s 9 – 90 s |
| 5 – FLASH (OUT1) Funkcija turi atitikti faktiškai prijungtą apkrovą. Užraktas / magnetas turi būti tik tinkamo elektromagnetinio tipo. | 0 – švyturėlis, 12 V DC; ELDC atveju maks. 200 mA 1 – vartų būsena: išėjimas aktyvus judėjimo metu 2 – elektrinis užraktas, 3 s impulsas 3 – elektrinis skląstis atidarant 4 – magnetas aktyvus, kai vartai uždaryti; prieš atidarant atleidžiamas, o atidarymas atidedamas 3 s 5 – apšvietimas judėjimo metu ir 1 minutę po jo 6 – radijo kanalas 1 7 – radijo kanalas 2 8 – radijo kanalas 3 9 – radijo kanalas 4 1–9 režimai: 24 V DC, maks. 10 W. Jei 1–4 kanalas priskirtas išėjimui, variklis nevykdys jam iš pradžių priskirtos komandos. |
| 6 – PHOTOTEST (OUT2) Testuodami neviršykite TX ribos. Perprogramavus išėjimą, jis nebeatlieka fotoelementų testavimo funkcijos. | 0 – PHOTOTEST, maks. 15 mA 1 – vartų būsena: išėjimas aktyvus judėjimo metu 2 – elektrinis užraktas, 3 s impulsas 3 – elektrinis skląstis atidarant 4 – magnetas aktyvus, kai vartai uždaryti; prieš atidarant atleidžiamas, o atidarymas atidedamas 3 s 5 – apšvietimas judėjimo metu ir 1 minutę po jo 6 – radijo kanalas 1 7 – radijo kanalas 2 8 – radijo kanalas 3 9 – radijo kanalas 4 1–9 režimai: 24 V DC, maks. 3 W. Pasirinkę 0, iš naujo išmokykite įrenginius. Išėjimui priskirtas kanalas variklio nevaldo. |
| 7 – Mechanizmo įtampos sumažinimas Trumpas judesys priešinga kryptimi sumažina įtampą po sustojimo. Tai nėra kėlimo atstumas centimetrais. Pakeitus nustatymą, reikia iš naujo išmokyti jėgos parametrą. | 0 – išjungta 1 – mažiausia reikšmė 2 – tarpinė reikšmė 3 – gamyklinė reikšmė 4 – tarpinė reikšmė 5 – vidutinė reikšmė 6–8 – didesnės tarpinės reikšmės 9 – didžiausia reikšmė |
| 8 – žingsninė komanda SbS Pakeičia mygtuko ir atitinkamos radijo komandos seką. | 0 – atidaryti → sustabdyti → uždaryti → atidaryti 1 – atidaryti → sustabdyti → uždaryti → sustabdyti 2 – bendras įėjimas: atidarant komanda uždarymo nesuaktyvina; visiškai atidarius, kita komanda uždaro 3 – pusiau automatinis atidarymas, uždarymas vyksta laikant komandą |
Jėgą nustatykite tik iki tokios reikšmės, kokios reikia sklandžiam judėjimui. Didelė reikšmė neturi kompensuoti trinties ar netinkamos spyruoklės. Nustatę patikrinkite apsaugą nuo kliūčių ir smūgio jėgą.
Nuotolinio valdymo pultai ir susiejimas
Imtuvas yra įmontuotas. Suderinami pultai MYGO4, ON2E ir INTI2 susiejami mygtuku RADIO. Atmintyje telpa 90 įrašų: 1 režimu vienas įrašas skirtas visam siųstuvui, 2 režimu – vienam mygtukui.
1 režimas – visi mygtukai
- Laikykite nuspaudę RADIO, kol užsidegs LED LR, tada atleiskite.
- Per 10 s palaikykite nuspaudę bet kurį vienkrypčio pulto mygtuką. Po trijų ilgų LR mirksnių atleiskite mygtuką.
- Kitą siųstuvą galite įrašyti per kitas 10 s. Trumpai paspaudus RADIO, priėmimas baigiamas.
| Mygtukas 1 režimu | Komanda |
|---|---|
| 1 | Žingsninė komanda SbS |
| 2 | Dalinis atidarymas |
| 3 | Atidaryti |
| 4 | Uždaryti |
2 režimas – vienas mygtukas
Paspauskite ir atleiskite RADIO n kartų pagal komandos numerį. LED LR pakartos mirksnių skaičių. Per 10 s įrašykite pasirinktą pulto mygtuką, kaip nurodyta aukščiau; norėdami įrašyti kitą mygtuką, pakartokite veiksmus.
| RADIO paspaudimų skaičius | Komanda |
|---|---|
| 1 | SbS |
| 2 | Dalinis atidarymas 1 |
| 3 | Atidaryti |
| 4 | Uždaryti |
| 5 | Apšvietimas – laikmatis |
| 6 | Apšvietimas – įjungti / išjungti |
LR sumirksi 1 kartą, jei pultas jau įrašytas, 6 kartus – jei kodavimas nesuderinamas, ir 8 kartus – jei atmintis pilna.
Pulto pridėjimas naudojant jau įrašytą pultą
Veiksmus atlikite pavaros veikimo zonoje ir tik tada, kai įjungtas įrašymo režimas. Naujasis pultas perims senojo pulto priskirtą funkciją.
- Naujajame pulte laikykite nuspaudę norimą mygtuką mažiausiai 8 s ir atleiskite.
- Ant pradinio nuotolinio valdymo pultelio tris kartus lėtai paspauskite ir atleiskite išsaugotą mygtuką.
- Naujame nuotolinio valdymo pultelyje vieną kartą paspauskite ir atleiskite tą patį mygtuką kaip ir atliekant pirmą veiksmą.
Radijo imtuvo atminties ištrynimas
Ištrinami visi išsaugoti nuotolinio valdymo pulteliai. Atleidus mygtuką RADIO, toliau laikykite jį nuspaudę net tada, kai LR šviesos diodas užsidega ir vėl užgęsta. Kai vėl pradės mirksėti, atleiskite tiksliai ties trečiu mirksniu. Sėkmingą atlikimą patvirtina penki ilgi mirksniai. Radijo imtuvo atminties ištrynimas yra atskiras veiksmas, nesusijęs su valdymo bloko atstata.
Radijo imtuvo atminties užrakinimas arba atrakinimas
- Atjunkite maitinimą iš tinklo ir atsarginį maitinimo šaltinį. Laikykite nuspaudę RADIO ir vėl prijunkite maitinimą.
- Po 5 s LR du kartus lėtai sumirksės. Atleiskite RADIO.
- Per 5 s trumpais RADIO paspaudimais pasirinkite: LR nedega = atrakinta; LR dega = užrakinta.
- Praėjus 5 s po paskutinio paspaudimo, dvi lėtos blyksnių serijos patvirtins, kad veiksmas baigtas.
Užrakinta atmintis neleidžia susieti, kopijuoti ar ištrinti radijo imtuvo atminties; tai nėra mechaninis vartų užrakinimas.
Atminties ištrynimas ir nustatymų atkūrimas
Meniu pasirinkite 9 poziciją – atminties ištrynimas. Pasirinkus vertę, atitinkami duomenys bus ištrinti; tai nėra vien pasirinkimas be įsipareigojimų. Prieš atlikdami veiksmą nuspręskite, ką norite išsaugoti.
| Vertė | Kas ištrinama |
|---|---|
| 0 | Pasirinktiniai parametrai atkuriami į gamyklinius; padėtys ir nuotolinio valdymo pulteliai išsaugomi. |
| 1 | Konfigūracija, išmokti įrenginiai ir padėtys; nuotolinio valdymo pulteliai išsaugomi. |
| 2 | Tik radijo imtuvo atmintyje esantys nuotolinio valdymo pulteliai. |
| 3 | Visa atmintis, įskaitant konfigūraciją, padėtis ir nuotolinio valdymo pultelius. |
Ištrynę konfigūraciją arba padėtis, iš naujo išmokykite vartus ir atlikite bandymą. Ištrynę radijo imtuvo atmintį, iš naujo susiekite nuotolinio valdymo pultelius.
Diagnostika ir trikčių šalinimas
Ekrane rodomi kodai E1–E8. Atitinkamą trumpų blyksnių skaičių gali rodyti ir įspėjamoji lemputė arba vidaus apšvietimas; po 1 s pauzės blyksnių serija kartojama.
| Indikacija | Priežastis ir tolesni veiksmai |
|---|---|
| E1 / 1 blyksnis | Uždarymas / padėtis Padėčių mokymas nebaigtas. Atlikite padėčių mokymą. |
| E2 / 2 blyksniai | Fotoelementai Pašalinkite kliūtį, patikrinkite išlygiavimą ir fotoelementų prijungimą. Sustojimas aptikus kliūtį yra numatytas. |
| E3 / 3 blyksniai | Jėgos apribojimas Patikrinkite, ar vartai lengvai juda ranka, taip pat spyruokles, kliūtis ir trintį. Automatiškai nedidinkite jėgos; patikrinkite mechanizmą ir saugą. |
| E4 / 4 blyksniai | STOP Patikrinkite STOP saugos įtaisą. |
| E5 / 5 blyksniai | Parametrų atmintis Palaukite bent 30 s ir pabandykite duoti komandą. Jei klaida išlieka, užsakykite techninį aptarnavimą. |
| E6 / 6 blyksniai | Manevrų riba Palaukite kelias minutes, kol įrenginys atvės. Patikrinkite darbinę apkrovą ir vartų pasipriešinimą. |
| E7 / 7 blyksniai | Vidinė elektros grandinė Kelioms sekundėms atjunkite visus maitinimo šaltinius. Jei klaida išlieka, techninės priežiūros specialistas patikrins plokštę ir variklio laidus. |
| E8 / 8 blyksniai | Nuolatinė komanda Pašalinkite nuolatinį aktyvų signalą, pavyzdžiui, užstrigusį mygtuką arba relę; patikrinkite SbS. |
| Šviesos diodas / požymis | Reikšmė ir patikra |
|---|---|
| OK – 1 žalias blyksnis/s | Įprastas veikimas; du greiti žali blyksniai rodo įvesties būsenos pasikeitimą. |
| OK nedega | Patikrinkite maitinimą iš tinklo ir saugiklius. Prieš keisdami saugiklį pašalinkite gedimo priežastį. |
| STOP dega / nedega | Dega = STOP įvestis nesuaktyvinta; nedega = patikrinkite STOP įtaisą. |
| Mirksi vidaus apšvietimas | Automatinis jėgos mokymas dar nebaigtas; užbaikite mokymą. |
| Nuotolinio valdymo pultelis šviečia, vartai nereaguoja | Patikrinkite susiejimą, kodavimą ir radijo imtuvo atminties būseną. |
Sugedus saugos įtaisui, nenaudokite automatikos įprastu būdu. Saugiai atblokuokite vartus ir užsakykite remontą. Saugiklį keiskite tik tokio paties tipo ir vardinės vertės saugikliu; nebandykite jo taisyti sujungdami kontaktus.
Atsarginė baterija PS124
PS124 įdedama į pavaros korpuse tam skirtą vietą ir prijungiama prie nurodytos jungties pagal montavimo PDF. Prijunkite ją tik užbaigę mechaninį montavimą, elektros jungimą ir programavimą. Atjungus maitinimą iš tinklo, baterijoje vis tiek yra įtampa: prieš pradėdami darbus atjunkite maitinimą iš tinklo ir PS124. Galimų judesių skaičius dingus elektrai priklauso nuo baterijos būklės, temperatūros ir vartų pasipriešinimo.
Atblokavimas ir rankinis valdymas
Atblokuokite tik nejudančius vartus. Jei spyruoklė sugedusi arba vartai nesubalansuoti, atlaisvinti vartai gali nekontroliuojamai nusileisti; juos apsaugokite ir iškvieskite techniką. Jei į garažą galima patekti tik pro šiuos vartus, iš anksto pasirūpinkite konkretiems vartams tinkamu atblokavimu iš išorės.
- Patraukite atblokavimo virvutę A. Vežimėlis atsijungs, ir vartus galėsite saugiai stumti ranka.
- Norėdami vėl užfiksuoti, dar kartą patraukite virvutę A, kaip parodyta antrame paveikslėlyje.
- Ranka pastumkite vartus taip, kad susilygiuotų ir susikabintų apatinė bei viršutinė vežimėlio dalys. Prieš duodami elektrinę komandą patikrinkite, ar vežimėlis užfiksuotas.
Priežiūra ir saugus naudojimas
Patikrą suplanuokite ne vėliau kaip kas 6 mėnesius arba po 3 000 ciklų, atsižvelgiant į tai, kas įvyks anksčiau. Prieš atlikdami priežiūros darbus atjunkite visus maitinimo šaltinius. Patikrinkite bėgį, diržą, vežimėlį, laikiklius, ar nėra korozijos, taip pat spyruokles ir vartų balansą; susidėvėjusias dalis pakeiskite. Baigę patikrą, dar kartą išbandykite saugos įtaisus ir jėgos nustatymus.
Laikykite valdiklius vaikams nepasiekiamoje vietoje. Vartams judant, neikite į jų judėjimo zoną. Jei girdite neįprastą triukšmą, vartai juda trūkčiodami arba pablogėja jų balansas, sustabdykite vartų naudojimą ir kreipkitės į techninės priežiūros tarnybą. Elektroninę įrangą ir akumuliatorius priduokite į atitinkamą surinkimo punktą, nemeskite į mišrių atliekų konteinerį.
SPIDO600 techniniai duomenys
| Parametras | Vertė |
|---|---|
| Paskirtis | Elektromechaninė garažo vartų pavara, skirta gyvenamosioms patalpoms. |
| Valdymo blokas | Integruotas SPA600 su ekranu ir PHOTOTEST funkcija. |
| Maitinimas iš elektros tinklo | 230 V AC ±10 %, 50/60 Hz; apsauginis laidininkas. |
| Variklis | 24 V DC; visas įrenginys maitinamas iš 230 V AC tinklo. |
| Didžiausia / mažiausia jėga | 600 / 300 N. |
| Vardinė / didžiausia naudojamoji galia | 150 / 350 W. |
| Didžiausias greitis | 0,20 m/s; faktinis veikimo greitis priklauso nuo nustatymų ir apkrovos. |
| Ciklų per dieną | 40; taip pat laikykitės kitų eksploatavimo apribojimų. |
| Nepertraukiamas veikimas | Ne ilgiau kaip 4 minutes. |
| Apsaugos klasė / temperatūra | IP40; nuo −20 iki +55 °C. |

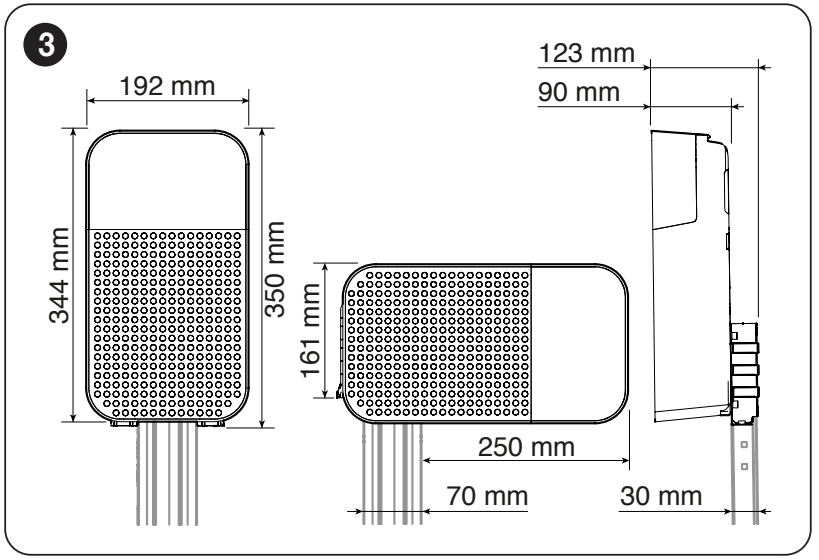

| Pavaros galvutės matmenys | 192 × 344 × 90 mm; montavimo detalės pateiktos brėžinyje. |
| Variklio svoris | 3,8 kg; tai ne viso komplekto svoris. |
| Papildomi priedai | 24 V DC, tolerancija −30 % / +50 %, bendra didžiausia srovė 100 mA; poliškumas ir gnybtai. |
| Atsarginis maitinimas | PS124 – pasirenkamas. |
| Apšvietimas | Integruotas LED apšvietimas. |
SPIDO600 programavimas – vaizdo įrašas
Vaizdo įraše pateikta procedūra papildo pirmiau nurodytus veiksmus; jungtis visada sutikrinkite su savo valdymo plokštės gnybtais.
SPIDO600 greitojo montavimo iliustruota instrukcija (PDF). Išsamios saugos ir programavimo instrukcijos pateiktos toliau esančiame montavimo vadove.
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
