NICE Toona TO4006 – atskira pavara varstomiesiems vartams, kurių varčios ilgis iki 3 m, o svoris iki 500 kg


Produkto prieinamumas: į klausimą

Prekė gali būti neprieinama, susisiekite su mumis jei reikia daugiau informacijos.

NICE Toona TO4006 – atskira pavara varstomiesiems vartams, kurių varčios ilgis iki 3 m, o svoris iki 500 kg NICE Toona TO4006 – atskira pavara varstomiesiems vartams, kurių varčios ilgis iki 3 m, o svoris iki 500 kg

Produkto aprašymas NICE Toona TO4006 – atskira pavara varstomiesiems vartams, kurių varčios ilgis iki 3 m, o svoris iki 500 kg

  • Negrįžtamas
  • 230V
  • Greitas
  • Su mikro jungikliu atidarymo padėties ribojimui ir uždarymo padėties ribojimui

Naudojimo ribos

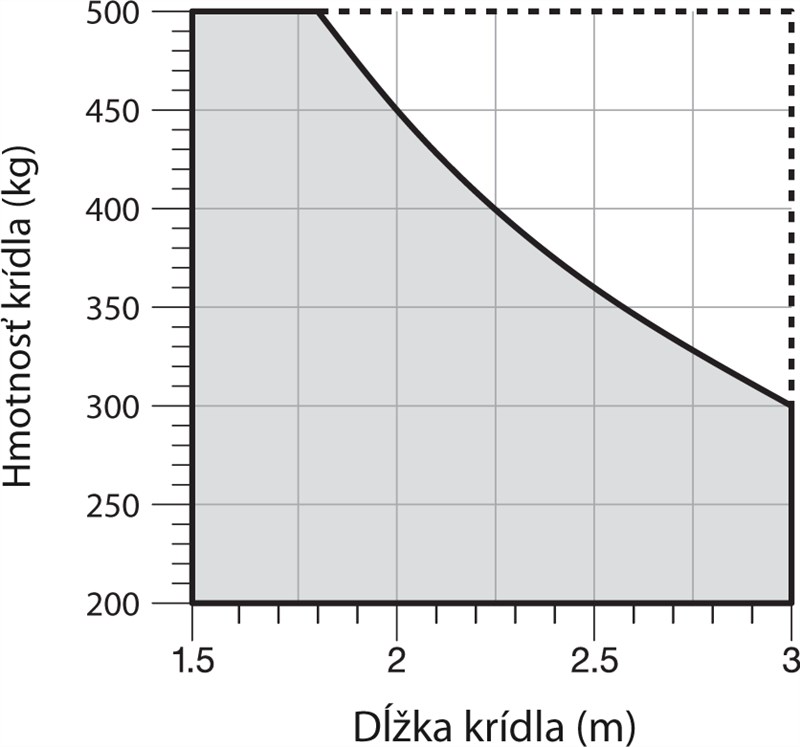

Vartų varčiai, sveriančiai iki 500kg ir iki 3m ilgio, pagal šią naudojimo diagramą:

NICE Toona 4 pavaros naudojimo ribos

Suderinami valdymo blokai

Techninės savybės

Maitinimas 230V
Srovės sąnaudos 1,5A
Galia 340W
Greitis 0,016m/s
Jėga 1800N
Ciklų per valandą* 58
Apsaugos klasė IP44
Darbinė temperatūra -20°C iki +50°C
Matmenys 820x115x105mm
Svoris 6kg

* optimaliomis montavimo sąlygomis

I. Galinio tvirtinimo laikiklio montavimas

NICE Toona pavaros atidarymo į vidų schema NICE Toona pavaros atidarymo į išorę schema
Atidarymo į vidų schema Atidarymo į išorę schema



Apskaičiuokite galinio laikiklio padėtį naudodamiesi Diagrama, iš kurios nustatysite matmenis A ir B ir didžiausią atidarymo kampą. Atkreipkite dėmesį: reikšmės A ir B turi būti panašios (geriausia – vienodos), kad pavara judėtų tolygiai, tiesiškai.

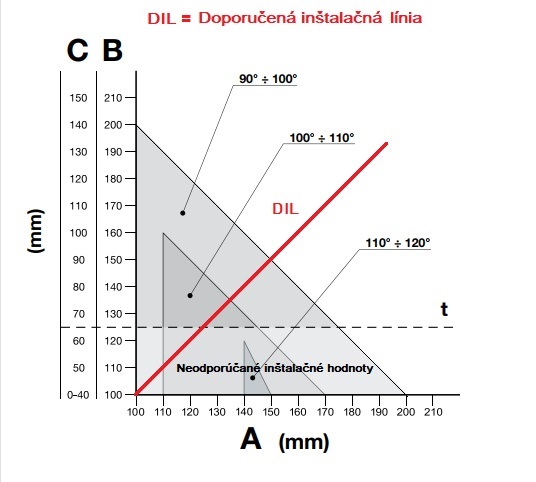

NICE Toona TO4024 pavaros montavimo diagrama NICE Toona pavaros montavimo matmenų apskaičiavimo pavyzdys
Skaičiavimo diagrama  Reikšmių nuskaitymo iš diagramos pavyzdys



Skaičiavimo eiga:

  1. Išmatuokite atstumą C iš Brėžinio
  2. Diagramoje  nubrėžkite horizontalią liniją, kertančią išmatuotą reikšmę C
  3. Šios linijos susikirtimo su DIL (Rekomenduojama montavimo linija) vietoje nustatysite didžiausią atidarymo kampą
  4. Jei susikirtimo taškas yra žemiau t lygio, turėsite pakoreguoti reikšmes, kad susikirtimo taškas būtų perkeltas aukščiau šio lygio
  5. Jei susikirtimo taškas yra aukščiau t lygio, viskas gerai, tačiau jei nustatytas didžiausias atidarymo kampas netinka, reikės pakoreguoti reikšmę A ir prireikus – reikšmę B, kad reikšmės būtų panašios (geriausia – vienodos)

Prieš tvirtindami laikiklį prie stulpo ar sienos, nupjaukite jį iki reikiamo ilgio pagal matmenis A ir B ir privirinkite prie montavimo plokštės.

Nupjaukite laikiklį iki reikiamo ilgio Privirinkite sutrumpintą laikiklį prie montavimo plokštės
1. Nupjaukite laikiklį iki reikiamo ilgio 2. Privirinkite sutrumpintą laikiklį prie montavimo plokštės



Pakuotėje yra 150 mm ilgio laikiklis, todėl jei ypatingais atvejais reikia ilgesnio laikiklio arba vartus reikia atidaryti į išorę, rekomenduojame papildomai užsisakyti prailgintą laikiklį NICE PLA6.

Prieš tvirtindami galinį laikiklį patikrinkite, ar priekinį laikiklį galima pritvirtinti prie tvirtos vartų varčios dalies, nes priekinio ir galinio laikiklių aukštis skiriasi, kaip parodyta paveikslėlyje.



Skirtumas F=44mm.

 Priekinio ir galinio laikiklių aukščio skirtumas

Jei viskas tinka, pritvirtinkite galinį laikiklį prie stulpo ar sienos varžtais, kaiščiais ir poveržlėmis.

II. Priekinio tvirtinimo laikiklio montavimas

Priekinį laikiklį prie vartų varčios reikia montuoti atsižvelgiant į reikšmes D ir E, kurias rasite Lentelėje (reikšmė D yra fiksuota ir lygi 730 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210
E 630 620 610 600 590 580 570 560 550 540 530 530



Komplekte yra suvirinimui skirtas laikiklis. Jei pageidaujate prie varžtų tvirtinamo laikiklio, rekomenduojame užsisakyti alternatyvų prie varžtų tvirtinamą laikiklį NICE PLA8.

  1. Iš lentelės apskaičiuokite reikšmę E
  2. Apskaičiuokite aukštį pagal paveikslėlį laikiklių aukščių (peržiūrėti paveikslėlį)
  3. Pritvirtinkite laikiklį prie varčios (jei laikiklį virinsite, kol kas rekomenduojame jį tik priglaudžiamai pritvirtinti)

III. Vartų pavaros montavimas prie galinio laikiklio

NICE Toona pavaros montavimas prie galinio laikiklio
  1. Pritvirtinkite variklį prie laikiklio, kaip parodyta paveikslėlyje, naudodami komplekte esantį galinio laikiklio kaištį, poveržlę ir veržlę.
  2. Iki galo priveržkite veržlę, tada atlaisvinkite ją per 1/10 apsisukimo, kad vartų pavara galėtų suktis



IV. Vartų pavaros montavimas prie priekinio laikiklio

NICE Toona pavaros montavimas prie priekinio laikiklio
  1. Pritvirtinkite pavarą prie laikiklio, kaip parodyta paveikslėlyje, naudodami komplekte esantį kaištį ir poveržlę.
  2. Iki galo priveržkite kaištį



V. Mechaninio eigos ribotuvo nustatymas

Jei naudojamas vidinis mechaninis eigos ribotuvas, į kurį pavara atsiremia atidarant vartus, išorinių antžeminių atramų naudoti nereikia. Nustatykite taip:

NICE Toona pavaros mechaninio eigos ribotuvo nustatymas
  1. Atblokuokite pavarą pagal pavaros atblokavimo instrukcijas
  2. Atlaisvinkite mechaninio eigos ribotuvo varžtą
  3. Rankomis pastumkite vartų varčią į norimą atvirą padėtį
  4. Pastumkite visą mechaninį eigos ribotuvą prie kaiščio ir priveržkite varžtą, kaip parodyta paveikslėlyje
  5. Jei naudojami abu ribotuvai, atlikite 2–4 veiksmus priekinio (atidarymo ribotuvo) ir galinio (uždarymo ribotuvo) ribotuvų nustatymui mechaninį eigos ribotuvą
  6. Rankomis pastumkite vartų varčią į uždarą padėtį ir užblokuokite pavarą
