NICE Toona TO4605 – atskira pavara varstomiesiems vartams, kurių varčios ilgis iki 3 m, o svoris iki 500 kg


Produkto prieinamumas: į klausimą

Prekė gali būti neprieinama, susisiekite su mumis jei reikia daugiau informacijos.

NICE Toona TO4605 – atskira pavara varstomiesiems vartams, kurių varčios ilgis iki 3 m, o svoris iki 500 kg NICE Toona TO4605 – atskira pavara varstomiesiems vartams, kurių varčios ilgis iki 3 m, o svoris iki 500 kg
NICE-TO4605
į klausimą
253,61 € be PVM
306,87 € su PVM

 vnt.
Svoris
6,00 kg

Produkto aprašymas NICE Toona TO4605 – atskira pavara varstomiesiems vartams, kurių varčios ilgis iki 3 m, o svoris iki 500 kg

  • Grąžinamasis
  • 230V
  • Greitas
  • Su mikrojungiklio atrama atidarymo krypčiai

Naudojimo diapazonas

Vartų varčiai, kurios svoris neviršija 500kg, o ilgis – 3m, pagal toliau pateiktą naudojimo grafiką:

NICE Toona 4 pavaros naudojimo ribos

Suderinami valdymo blokai

Techninės charakteristikos

Maitinimas 230V
Srovės sąnaudos 1,3A
Galia 300W
Greitis 0,016m/s
Jėga 1800N
Ciklai per valandą* 50
Apsaugos klasė IP44
Darbinė temperatūra -20°C iki +50°C
Matmenys 820x115x105mm
Svoris 6kg

* esant optimaliam montavimui

I. Galinio tvirtinimo laikiklio montavimas

NICE Toona pavaros atidarymo į vidų schema NICE Toona pavaros atidarymo į išorę schema
Atidarymo į vidų schema Atidarymo į išorę schema



Apskaičiuokite galinio laikiklio padėtį naudodami grafiką, iš kurio nustatysite matmenis A ir B ir didžiausią atidarymo kampą. Dėmesio: reikšmės A ir B turi būti panašios (geriausia – vienodos), kad pavara galėtų judėti sklandžiai ir tiesiai.

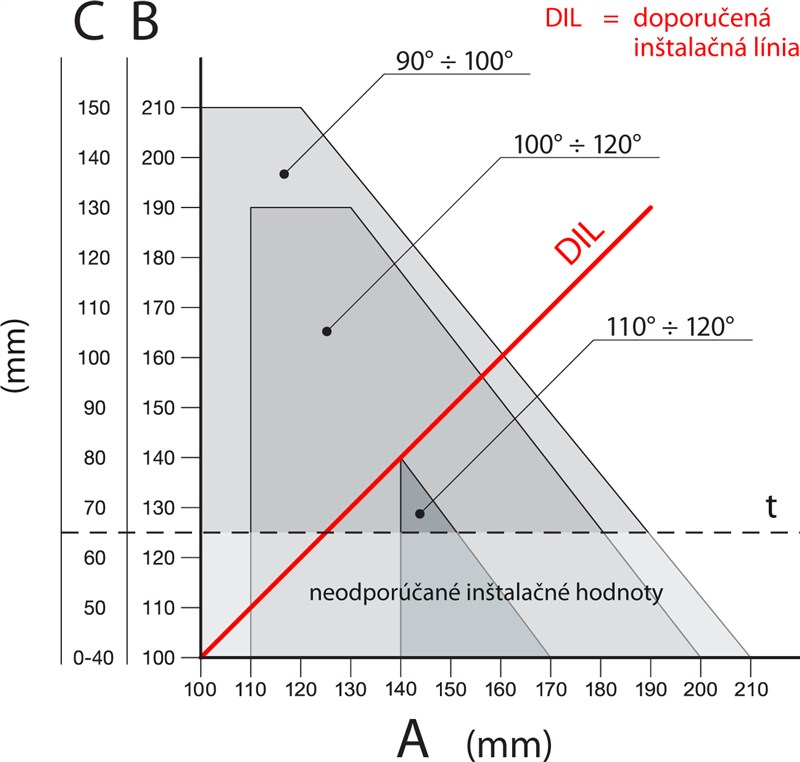

NICE Toona TO4605 pavaros montavimo grafikas NICE Toona pavaros montavimo matmenų skaičiavimo pavyzdys
Skaičiavimo grafikas  Reikšmių nustatymo iš grafiko pavyzdys



Skaičiavimo eiga:

  1. Išmatuokite atstumą C iš schemos
  2. Grafike grafike nubrėžkite horizontalią liniją, kertančią išmatuotą reikšmę C
  3. Šiai linijai kertant DIL (Rekomenduojama montavimo linija) nustatysite didžiausią atidarymo kampą
  4. Jei susikirtimo taškas yra žemiau t lygio, turėsite pakoreguoti reikšmes, kad susikirtimo taškas atsidurtų aukščiau šio lygio
  5. Jei susikirtimo taškas yra aukščiau t lygio, viskas gerai, tačiau jei nustatytas didžiausias atidarymo kampas netinka, reikės pakoreguoti reikšmę A ir, jei reikia, taip pat reikšmę B, kad jos būtų panašios (geriausia – vienodos)

Prieš tvirtinant laikiklį prie stulpo arba sienos, jį reikia patrumpinti iki reikiamo ilgio, atitinkančio matmenis A ir B ir privirinti prie montavimo plokštės.

Nupjaukite laikiklį iki reikiamo ilgio Privirinkite patrumpintą laikiklį prie montavimo plokštės
1. Nupjaukite laikiklį iki reikiamo ilgio 2. Privirinkite patrumpintą laikiklį prie montavimo plokštės



Pakuotėje yra 150 mm ilgio laikiklis, todėl, jei ypatingais atvejais reikia ilgesnio laikiklio arba vartus norite atidaryti į išorę, rekomenduojame papildomai užsisakyti pailgintą laikiklį NICE PLA6.

Prieš tvirtindami galinį laikiklį patikrinkite, ar priekinis laikiklis atsidurs ant vartų varčios standžiosios dalies, nes priekinio ir galinio laikiklio aukštis skiriasi, kaip parodyta paveikslėlyje.



Skirtumas F=44mm.

 Priekinio ir galinio laikiklio aukščio skirtumas

Jei viskas tinka, pritvirtinkite galinį laikiklį prie stulpo arba sienos varžtais, kaiščiais ir poveržlėmis.

II. Priekinio tvirtinimo laikiklio montavimas

Priekinis laikiklis turi būti pritvirtintas prie varčios, atsižvelgiant į reikšmes D ir E, kurias rasite lentelėje (reikšmė D yra fiksuotas, t. y. 730 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210
E 630 620 610 600 590 580 570 560 550 540 530 530



V dodávanom balení sa nachádza konzola na privarenie; ak máte záujem o konzolu na skrutkovanie, odporúčame objednať alternatívnu Prednú prisukamą konsolę NICE PLA8.

  1. Iš lentelės apskaičiuokite lentelės reikšmę E
  2. Apskaičiuokite aukštį pagal paveikslėlį konsolių aukščius (rodyti paveikslėlį)
  3. Pritvirtinkite konsolę prie vartų varčios (jei konsolę virinate, kol kas rekomenduojame ją tik lengvai pritaškuoti)

III. Vartų pavaros montavimas ant galinės konsolės

NICE Toona pavaros montavimas ant galinės konsolės
  1. Pritvirtinkite variklį prie konsolės, kaip parodyta paveikslėlyje, naudodami komplekte esantį galinės konsolės kaištį, poveržlę ir veržlę.
  2. Iki galo priveržkite veržlę, tada atlaisvinkite ją per 1/10 apsisukimo, kad vartų pavara galėtų suktis



IV. Vartų pavaros montavimas ant priekinės konsolės

NICE Toona pavaros montavimas ant priekinės konsolės
  1. Pritvirtinkite pavarą prie konsolės, kaip parodyta paveikslėlyje, naudodami komplekte esantį kaištį ir poveržlę.
  2. Iki galo priveržkite kaištį



V. Mechaninio eigos ribotuvo nustatymas

Jei naudojamas vidinis mechaninis eigos ribotuvas, į kurį pavara atsiremia atidarant vartus, išorinių į žemę montuojamų atramų naudoti nereikia. Nustatoma taip:

NICE Toona pavaros mechaninio eigos ribotuvo nustatymas
  1. Atblokuokite pavarą pagal pavaros atblokavimo instrukciją
  2. Atlaisvinkite mechaninio eigos ribotuvo varžtą
  3. Ranka pastumkite vartų varčią į norimą atidarytą padėtį
  4. Pastumkite visą mechaninį eigos ribotuvą iki kaiščio ir priveržkite varžtą, kaip parodyta paveikslėlyje
  5. Jei yra abu ribotuvai, atlikite 2–4 veiksmus priekinio (atidarymo ribotuvo) ir galinio (uždarymo ribotuvo) atveju mechaninio eigos ribotuvo
  6. Ranka pastumkite vartų varčią į uždarytą padėtį ir užblokuokite pavarą
