NICE Toona TO5016 – atskira pavara varstomiesiems vartams, kurių vartų varčios ilgis iki 5 m ir svoris iki 500 kg


Produkto prieinamumas: į klausimą

Prekė gali būti neprieinama, susisiekite su mumis jei reikia daugiau informacijos.

NICE Toona TO5016 – atskira pavara varstomiesiems vartams, kurių vartų varčios ilgis iki 5 m ir svoris iki 500 kg NICE Toona TO5016 – atskira pavara varstomiesiems vartams, kurių vartų varčios ilgis iki 5 m ir svoris iki 500 kg
NICE-TO5016
į klausimą
275,76 € be PVM
333,67 € su PVM

 vnt.
Svoris
7,00 kg

Produkto aprašymas NICE Toona TO5016 – atskira pavara varstomiesiems vartams, kurių vartų varčios ilgis iki 5 m ir svoris iki 500 kg

  • Negrįžtamasis
  • 230V
  • Lėtas
  • Su mikro jungiklio ribotuvu atidarymui ir uždarymui

Naudojimo diapazonas

Vartų varčiai, sveriančiai iki 500kg ir siekiančiai 5m ilgio, pagal toliau pateiktą naudojimo grafiką:

NICE Toona 5 pavaros naudojimo ribos

Suderinami valdymo blokai

Techninės savybės

Maitinimo įtampa 230V
Srovės sąnaudos 1,5A
Galia 340W
Greitis 0,013m/s
Jėga 1800N
Ciklai per valandą* 54
Apsaugos klasė IP44
Darbinė temperatūra -20°C iki +50°C
Matmenys 965x115x105mm
Svoris 7kg

* optimaliai sumontavus

I. Galinio tvirtinimo laikiklio montavimas

NICE Toona pavaros atidarymo į vidų schema NICE Toona pavaros atidarymo į išorę schema
Atidarymo į vidų schema Atidarymo į išorę schema



Apskaičiuokite galinio laikiklio padėtį naudodamiesi Grafiku, iš kurio nustatysite matmenis A ir B bei didžiausią atidarymo kampą. Dėmesio, reikšmės A ir B turi būti panašios (geriausia – vienodos), kad pavara galėtų judėti sklandžiai ir tiesiškai.

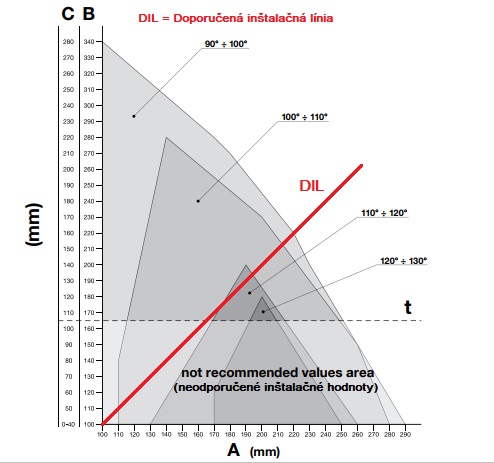

NICE Toona TO5016 pavaros montavimo grafikas NICE Toona pavaros montavimo matmenų skaičiavimo pavyzdys
Skaičiavimo grafikas Reikšmių nuskaitymo iš grafiko pavyzdys



Skaičiavimo eiga:

  1. Išmatuokite atstumą C iš Schemos
  2. Grafike padarykite horizontalią liniją, kertančią išmatuotą reikšmę C Šios linijos susikirtimo su
  3. DIL ( (rekomenduojama montavimo linija) nustatysite didžiausią atidarymo kampą
  4. Jei susikirtimo taškas yra žemiau t lygio, turėsite pakoreguoti reikšmes taip, kad susikirtimo taškas atsidurtų aukščiau šio lygio
  5. Jei susikirtimo taškas yra aukščiau t lygio, viskas gerai, tačiau jei nustatytas didžiausias atidarymo kampas netinka, reikės pakoreguoti reikšmę A ir, jei reikia, taip pat reikšmę B, kad jos būtų panašios (geriausia – vienodos)

Prieš tvirtindami laikiklį prie stulpo ar sienos, nupjaukite jį iki reikiamo ilgio, atitinkančio matmenis A ir B ir privirinkite prie montavimo plokštės.

Nupjaukite laikiklį iki reikiamo ilgio Privirinkite sutrumpintą laikiklį prie montavimo plokštės
1. Nupjaukite laikiklį iki reikiamo ilgio 2. Privirinkite sutrumpintą laikiklį prie montavimo plokštės



Pridėtoje pakuotėje yra 150 mm ilgio laikiklis, todėl, jei ypatingais atvejais reikia ilgesnio laikiklio arba norite vartus atidaryti į išorę, rekomenduojame papildomai užsisakyti pailgintą laikiklį NICE PLA6.

Prieš tvirtindami galinį laikiklį patikrinkite, ar priekinis laikiklis bus pritvirtintas prie tvirtosios vartų varčios dalies, nes priekinio ir galinio laikiklių aukščiai skiriasi, kaip parodyta paveikslėlyje.



Skirtumas F=44mm.

 Priekinio ir galinio laikiklių aukščių skirtumas

Jei viskas tinka, pritvirtinkite galinį laikiklį prie stulpo ar sienos varžtais, kaiščiais ir poveržlėmis.

II. Priekinio tvirtinimo laikiklio montavimas

Priekinis laikiklis turi būti pritvirtintas prie varčios, atsižvelgiant į atstumus pagal reikšmes D ir E, kurias nustatysite iš Lentelės (reikšmė D yra fiksuota ir lygi 880 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280
E 780 770 760 750 740 730 720 710 700 690 680 670 660 650 640 630 620 610 600



Komplekte yra privirinimui skirtas laikiklis. Jei norite prisukamo laikiklio, rekomenduojame užsisakyti alternatyvų variantą prisukamą laikiklį NICE PLA8.

  1. Apskaičiuokite pagal lentelę reikšmę E
  2. Apskaičiuokite aukštį pagal paveikslėlį laikiklių aukščius (rodyti paveikslėlį)
  3. Pritvirtinkite laikiklį prie varčios (jei laikiklį virinate, kol kas rekomenduojame jį tik pritaikyti vietoje)

III. Vartų pavaros montavimas ant galinio laikiklio

NICE Toona pavaros montavimas ant galinio laikiklio
  1. Pritvirtinkite variklį prie laikiklio, kaip parodyta paveikslėlyje, naudodami komplekte esantį galinio laikiklio kaištį, poveržlę ir veržlę.
  2. Iki galo priveržkite veržlę, tada atlaisvinkite ją per 1/10 apsisukimo, kad vartų pavara galėtų suktis



IV. Vartų pavaros montavimas ant priekinio laikiklio

NICE Toona pavaros montavimas ant priekinio laikiklio
  1. Pritvirtinkite pavarą prie laikiklio, kaip parodyta paveikslėlyje, naudodami komplekte esantį kaištį ir poveržlę.
  2. Iki galo priveržkite kaištį



V. Mechaninio eigos ribotuvo nustatymas

Jei naudojamas vidinis mechaninis eigos ribotuvas, į kurį pavara atsiremia atidarymo metu, išorinių į žemę įtvirtinamų atramų naudoti nereikia. Nustatymas atliekamas taip:

NICE Toona pavaros mechaninio eigos ribotuvo nustatymas
  1. Atblokuokite pavarą pagal pavaros atblokavimo instrukciją
  2. Atlaisvinkite mechaninio ribotuvo
  3. Rankomis pastumkite vartų varčią į norimą atidarytą padėtį
  4. Pastumkite visą mechaninį ribotuvą link kaiščio ir priveržkite varžtą, kaip parodyta paveikslėlyje
  5. Jei naudojami abu ribotuvai, atlikite 2–4 veiksmus tiek priekiniam (atidarymo ribotuvui), tiek galiniam (uždarymo ribotuvui) mechaniniam ribotuvui
  6. Rankomis pastumkite vartų varčią į uždarytą padėtį ir užblokuokite pavarą
