NICE Toona TO5605 – atskira pavara varstomiesiems vartams, skirta iki 5 m / 500 kg vartų varčiai


Produkto prieinamumas: į klausimą

Prekė gali būti neprieinama, susisiekite su mumis jei reikia daugiau informacijos.

NICE Toona TO5605 – atskira pavara varstomiesiems vartams, skirta iki 5 m / 500 kg vartų varčiai NICE Toona TO5605 – atskira pavara varstomiesiems vartams, skirta iki 5 m / 500 kg vartų varčiai
NICE-TO5605
į klausimą
273,42 € be PVM
330,84 € su PVM

 vnt.
Svoris
7,00 kg

Produkto aprašymas NICE Toona TO5605 – atskira pavara varstomiesiems vartams, skirta iki 5 m / 500 kg vartų varčiai

  • Grąžinamas
  • 230 V
  • Greitas
  • Su mikrojungiklio ribotuvu atidarymui

Naudojimo ribos

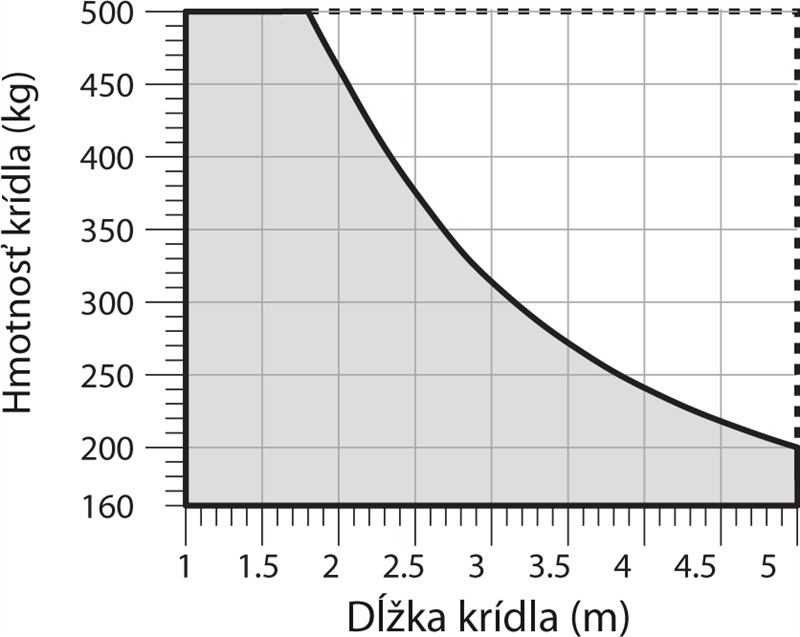

Vartų varčiai, kurios svoris iki 500 kg, o ilgis – iki 5 m, pagal toliau pateiktą naudojimo grafiką:

NICE Toona 5 pavaros naudojimo ribos

Suderinami valdymo blokai

Techninės charakteristikos

Maitinimo įtampa 230 V
Srovės sąnaudos 1,3 A
Galia 300 W
Greitis 0,016 m/s
Jėga 1800 N
Ciklai per valandą* 50
Apsaugos klasė IP44
Darbinė temperatūra -20 °C iki +50 °C
Matmenys 965x115x105 mm
Svoris 7 kg

* esant optimaliam montavimui

I. Galinio tvirtinimo laikiklio montavimas

NICE Toona pavaros atidarymo į vidų schema NICE Toona pavaros atidarymo į išorę schema
Atidarymo į vidų schema Atidarymo į išorę schema

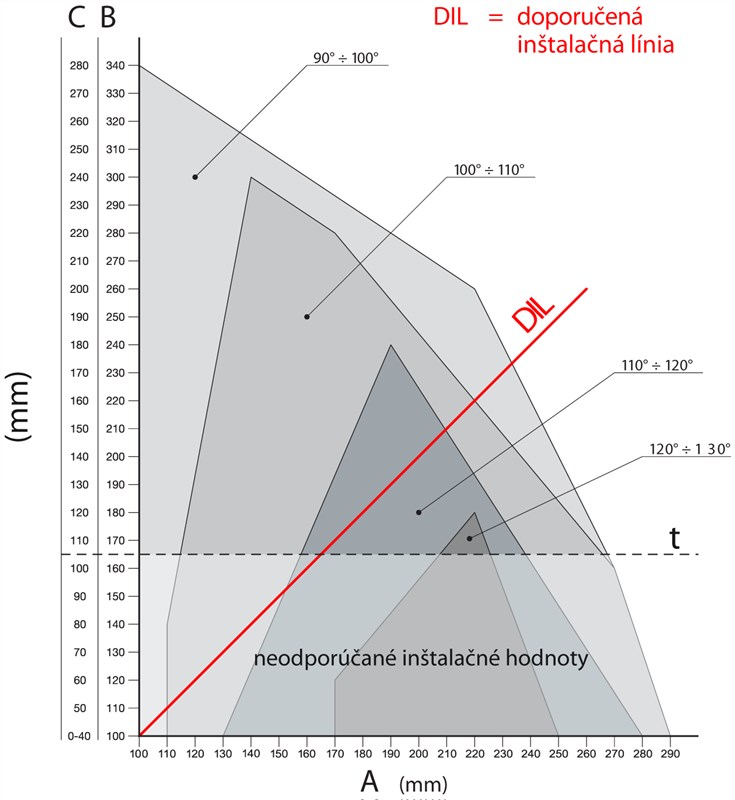

Apskaičiuokite galinio laikiklio padėtį naudodamiesi grafiku, iš kurio nustatysite matmenis A ir B bei didžiausią atidarymo kampą. Atkreipkite dėmesį, kad reikšmės A ir B turi būti panašios (idealiu atveju – vienodos), kad pavara galėtų sklandžiai judėti tiesiškai.

NICE Toona TO5605 pavaros montavimo grafikas NICE Toona pavaros montavimo matmenų skaičiavimo pavyzdys
Skaičiavimo grafikas Reikšmių nuskaitymo iš grafiko pavyzdys



Skaičiavimo eiga:

  1. Išmatuokite atstumą C iš brėžinio
  2. Grafike grafike nubrėžkite horizontalią liniją, kertančią išmatuotą reikšmę C
  3. Šiai linijai susikirtus su DIL (Rekomenduojama montavimo linija), nustatysite didžiausią atidarymo kampą
  4. Jei susikirtimo taškas yra žemiau t lygio, turėsite pakoreguoti reikšmes taip, kad susikirtimo taškas atsidurtų aukščiau šio lygio
  5. Jei susikirtimo taškas yra aukščiau t lygio, viskas gerai, tačiau jei nustatytas didžiausias atidarymo kampas netenkina, reikės pakoreguoti reikšmę A ir, jei reikia, taip pat reikšmę B, kad jos būtų panašios (idealiu atveju – vienodos)

Prieš tvirtinant laikiklį prie stulpo ar sienos, jį reikia patrumpinti iki reikiamo ilgio, atitinkančio matmenis A ir B ir privirinti prie montavimo plokštės.

Nupjaukite laikiklį iki reikiamo ilgio Privirinkite patrumpintą laikiklį prie montavimo plokštės
1. Nupjaukite laikiklį iki reikiamo ilgio 2. Privirinkite patrumpintą laikiklį prie montavimo plokštės



Komplekte yra 150 mm ilgio laikiklis, todėl, jei ypatingais atvejais reikia ilgesnio laikiklio arba norite, kad vartai atsidarytų į išorę, rekomenduojame papildomai užsisakyti pailgintą laikiklį NICE PLA6.

Prieš tvirtindami galinį laikiklį, patikrinkite, ar priekinis laikiklis atsiduria ant nejudančios vartų varčios dalies, nes, kaip matyti paveikslėlyje, priekinio ir galinio laikiklių aukščiai skiriasi.



Skirtumas F = 44 mm.

 Priekinio ir galinio laikiklių aukščio skirtumas

Jei viskas tinka, pritvirtinkite galinį laikiklį prie stulpo ar sienos varžtais, kaiščiais ir poveržlėmis.

II. Priekinio tvirtinimo laikiklio montavimas

Priekinis laikiklis prie vartų varčios turi būti pritvirtintas tokiu atstumu, atsižvelgiant į reikšmes D ir E, kurias nustatysite iš lentelės (reikšmė D yra fiksuota ir lygi 880 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280
E 780 770 760 750 740 730 720 710 700 690 680 670 660 650 640 630 620 610 600



Komplekte yra suvirinamas laikiklis. Jei pageidaujate prisukamo laikiklio, rekomenduojame užsisakyti alternatyvų Jei pageidaujate prisukamo laikiklio, rekomenduojame užsisakyti alternatyvų prisukamą laikiklį NICE PLA8.

  1. Iš lentelės apskaičiuokite reikšmę reikšmę E
  2. Apskaičiuokite aukštį pagal paveikslėlį laikiklių aukščius (rodyti paveikslėlį)
  3. Pritvirtinkite laikiklį prie varčios (jei laikiklį virinate, rekomenduojame kol kas jį tik pritvirtinti keliais suvirinimo taškais)

III. Vartų pavaros montavimas prie galinio laikiklio

NICE Toona pavaros montavimas prie galinio laikiklio
  1. Pritvirtinkite variklį prie laikiklio, kaip parodyta paveikslėlyje, naudodami komplekte esantį galinio laikiklio kaištį, poveržlę ir veržlę.
  2. Visiškai priveržkite veržlę, tada atlaisvinkite ją per 1/10 apsisukimo, kad vartų pavara galėtų suktis



IV. Vartų pavaros montavimas prie priekinio laikiklio

NICE Toona pavaros montavimas prie priekinio laikiklio
  1. Pritvirtinkite pavarą prie laikiklio, kaip parodyta paveikslėlyje, naudodami komplekte esantį kaištį ir poveržlę.
  2. Visiškai priveržkite kaištį



V. Mechaninio eigos ribotuvo nustatymas

Jei naudojamas vidinis mechaninis eigos ribotuvas, į kurį pavara atsiremia atidarymo metu, išorinių į žemę montuojamų atramų naudoti nereikia. Nustatoma taip:

NICE Toona pavaros mechaninio eigos ribotuvo nustatymas
  1. Atblokuokite pavarą pagal pavaros atblokavimo instrukciją
  2. Atlaisvinkite varžtą mechaninio ribotuvo
  3. Rankomis pastumkite vartų varčią į norimą atidarytą padėtį
  4. Pastumkite visą mechaninį ribotuvą prie kaiščio ir priveržkite varžtą, kaip parodyta paveikslėlyje
  5. Jei naudojami abu ribotuvai, atlikite 2–4 veiksmus priekiniam (atidarymo ribotuvui) ir galiniam (uždarymo ribotuvui) mechaniniam ribotuvui
  6. Rankomis pastumkite vartų varčią į uždarytą padėtį ir užblokuokite pavarą
