Produkto aprašymas Pavaros komplektas slankiesiems vartams iki 400 kg CAME BX704, 801MS-0020 (D)
CAME BX704AGS pavara skirta stumdomieji vartai svorio iki 400 kg ir vartų varčios ilgio iki 14 m. Turi elektromechaninį stabdymo jungiklį. Pavara yra negrįžtama. Išsamios techninės savybės ». Atsisiųsti instrukciją ».
CAME BX704AGS ir valdymo blokas ZBX7N
Komplekte yra pavara, skirta iki 400 kg sveriantiems stumdomiesiems vartams su mechaniniais galiniais jungikliais. Variklis ir maitinimas yra 230 V AC; priedai maitinami iš atskiro 24 V AC. Integruotas enkoderis leidžia išmokyti vartų judėjimo trajektoriją, aptikti kliūtis ir nustatyti lėtėjimą.
Prieš nustatydami patikrinkite tikslų pavaros modelį, ant plokštės esantį žymėjimą ZBX7N ir H1 nurodytą programinės aparatinės įrangos versiją. Toliau pateikti nustatymai skirti senesnei valdymo versijai, kurios F8 parinktys yra 0 = atidaryti iš dalies / 1 = atidaryti. Vienoda F8 parinktis nepatvirtina, kad sutampa visa versija. Net vienodai pavadintos plokštės su tokiomis pačiomis F8 parinktimis gali skirtis atminties veikimu arba techniniais duomenimis. Prieš keisdami nustatymus, palyginkite juos ir veiksmų seką su instrukcija, pateikta kartu su konkrečia plokšte. Jei F8 parinktys yra 1/2, toliau pateiktų skaičių ir gamyklinių verčių nenaudokite. Nepainiokite 230 V tinklo įtampos variklių pavarų su 24 V modeliais.
Montavimo, prijungimo prie elektros tinklo, jėgos nustatymo ir saugos bandymo darbus turi atlikti kvalifikuotas technikas. Prieš liesdami gnybtus ar kišamąsias plokštes, atjunkite maitinimą. Pavara negali pakeisti trūkstamų mechaninių atramų ar kompensuoti netvarkingo vartų mechanizmo.

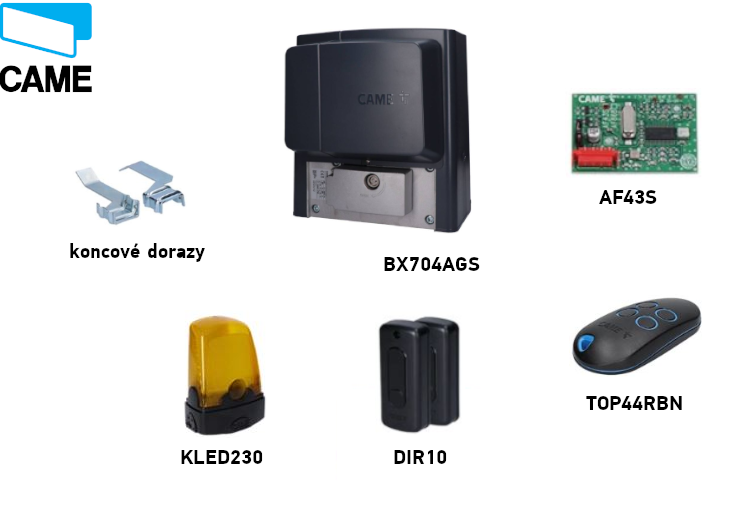

Komplekto sudėtis
Pavara BX704AGS su integruota valdymo plokšte ZBX7N, perjungimo galinės atramos, radijo imtuvo plokštė AF43S, nuotolinio valdymo pultas TOP44RBN, fotoelementų pora DIR10 ir signalinė lemputė KLED230. Dantyta juosta parenkama pagal vartus; ji nenurodyta kaip šio komplekto įranga.
CAME BX704 komplektas
| Savybė | CAME BX704AGS |
|---|---|
| Komplektas |  BX704 – iki 400 kg |
| Vartų varčios svoris | maks. 400 kg |
| Vartų varčios ilgis | maks. 14 m |
| Variklis ir plokštė | 230 V AC / ZBX7N |
| Galiniai jungikliai | mechaniniai |
| Įranga | AF43S, TOP44RBN, DIR10, KLED230 |
Rinkitės pagal tikrąjį svorį, ilgį, pasipriešinimą judant ir ciklų skaičių; vien svorio nepakanka.
Priedai – kas, kodėl ir koks tipas
| Kas | Kodėl | Tipas / prijungimas |
|---|---|---|
| Fotoelementai | Apsaugo pravažiavimo zoną uždarant vartus. | CAME DIR10, sinchronizuota pora, 24 V AC; gnybtai ir bandymas. |
| Nuotolinio valdymo pultas | Komanda visai eigai arba daliniam atidarymui. | TOP44RBN, 433,92 MHz, Rolling Code; įrašymas per U1. |
| Radijo imtuvo plokštė | Priima pulto signalą. | AF43S AF jungtyje; kodus ir naudotojus administruoja ZBX7N. Vien dažnis suderinamumo nenulemia. |
| Signalinė lemputė | Įspėja, kad vartai juda. | CAME KLED230 prijungiama prie W–E1, 230 V AC; išėjimas ir F18. |
| Dantyta juosta | Perduoda judesį vartų varčiai. | 4 modulio dantyta juosta, taip pat tinkama konkrečių vartų svoriui; montavimas. |
| Mygtukas / raktinis jungiklis | Vietinis valdymas arba dalinis atidarymas. | Jungikliai ir mygtukai, NO tipo bepotencialis kontaktas, jungiamas prie 2–7 arba 2–3P; prijungimas. |
| Apsauginis kraštas | Apsaugo nuo prispaudimo pavojingose vietose. | CAME DFWN su NC kontaktu; 8,2 kΩ varžinis kraštas naudojamas tik tinkamai sukonfigūravus r7/r8. Sąsaja ir nustatymai. |
| Nuoseklioji sąsaja | Dviejų pavarų sujungimas arba CRP ryšys. | RSE atitinkamoje jungtyje, A/B/GND; MASTER/SLAVE. Tai nėra įprastas radijo imtuvas. |
Pavaros pasirinkimas ir apkrova
Didžiausias vartų varčios svoris – 400 kg, didžiausias ilgis – 14 m. Atblokavus vartus, jie turi sklandžiai judėti per visą eigą, o abiejuose galuose turi būti mechaninės atramos. Jei vartai trūkčioja, stringa arba juda sunkiai, pirmiausia sutaisykite kreipiamąją sistemą ir mechanizmą.

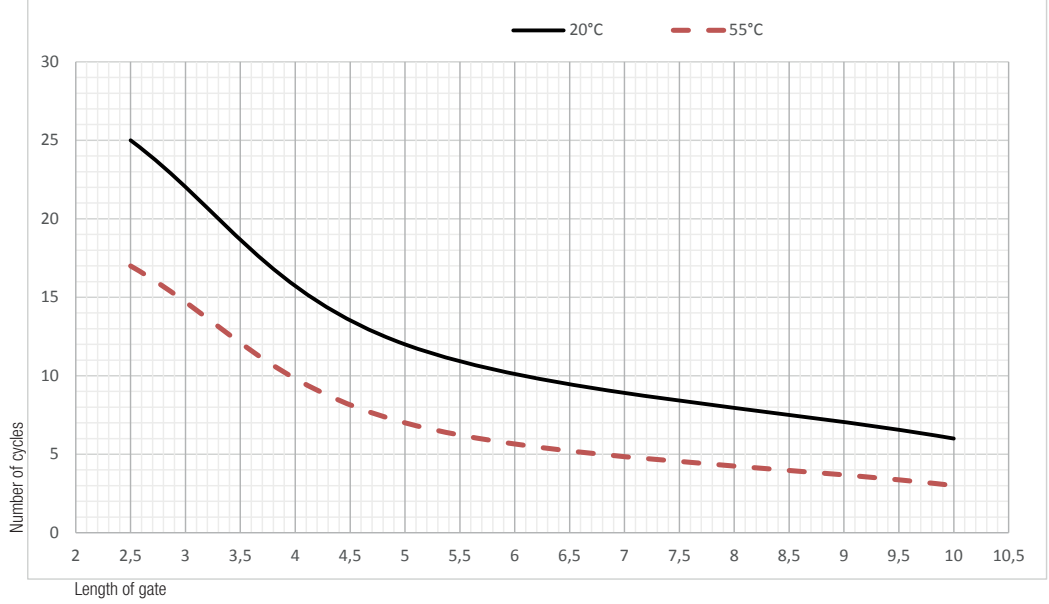

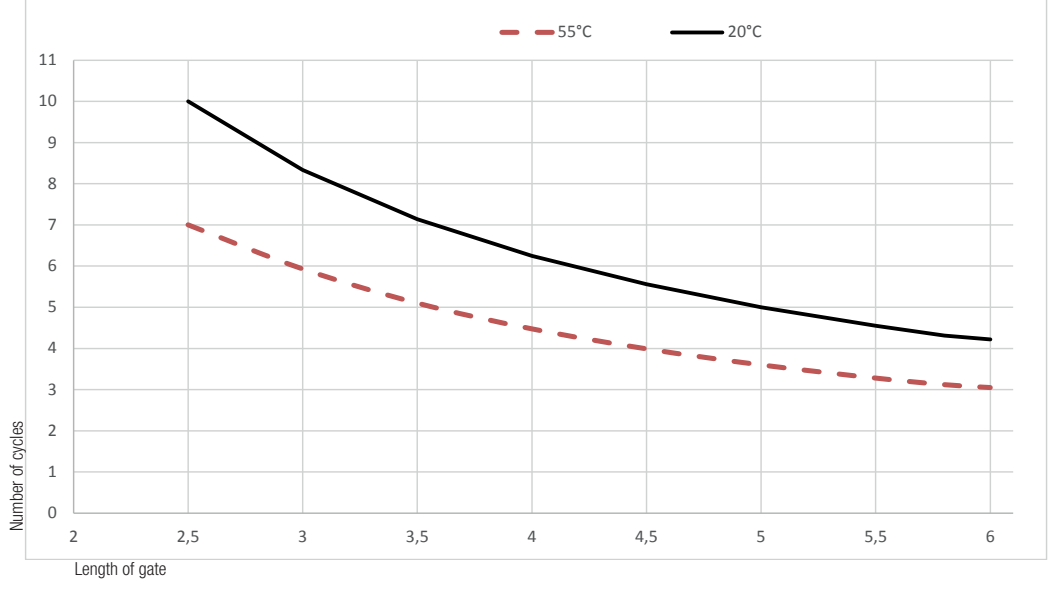

17 ciklų per valandą ir 6 ciklai iš eilės nurodyta vartų varčios ilgio atskaitinė vertė yra 4 m, temperatūra – 20 °C o vartai tinkamai sumontuoti ir juda be papildomos trinties. Šios vertės netaikomos bet kokio ilgio vartams iki 14 m. Kai vartų varčia ilgesnė ir temperatūra aukštesnė, leistinas ciklų skaičius mažėja pagal originaliuose grafikuose pateiktus duomenis.
Nepratęskite grafikų apytiksliai už paskutinio parodyto taško. Ciklų per valandą skaičius yra eksploatavimo riba, o ne tarnavimo trukmės garantija.
Pavaros montavimas ir kabelių tiesimas
- Patikrinkite vartų varčios stabilumą, ritinėlius, bėgį arba kreipiamąją, lengvą judėjimą ir tvirtus mechaninius stabdžius. Apsaugokite pavojingas vietas ties krumpliastiebiu ir krumpliaračiu.
- Pasirinkite tvirtą pagrindą, apsaugotą nuo smūgių ir tiesioginio vandens purslų. Paruoškite apsauginius vamzdžius: pavarai rekomenduojamas Ø 40 mm, priedams – Ø 25 mm.

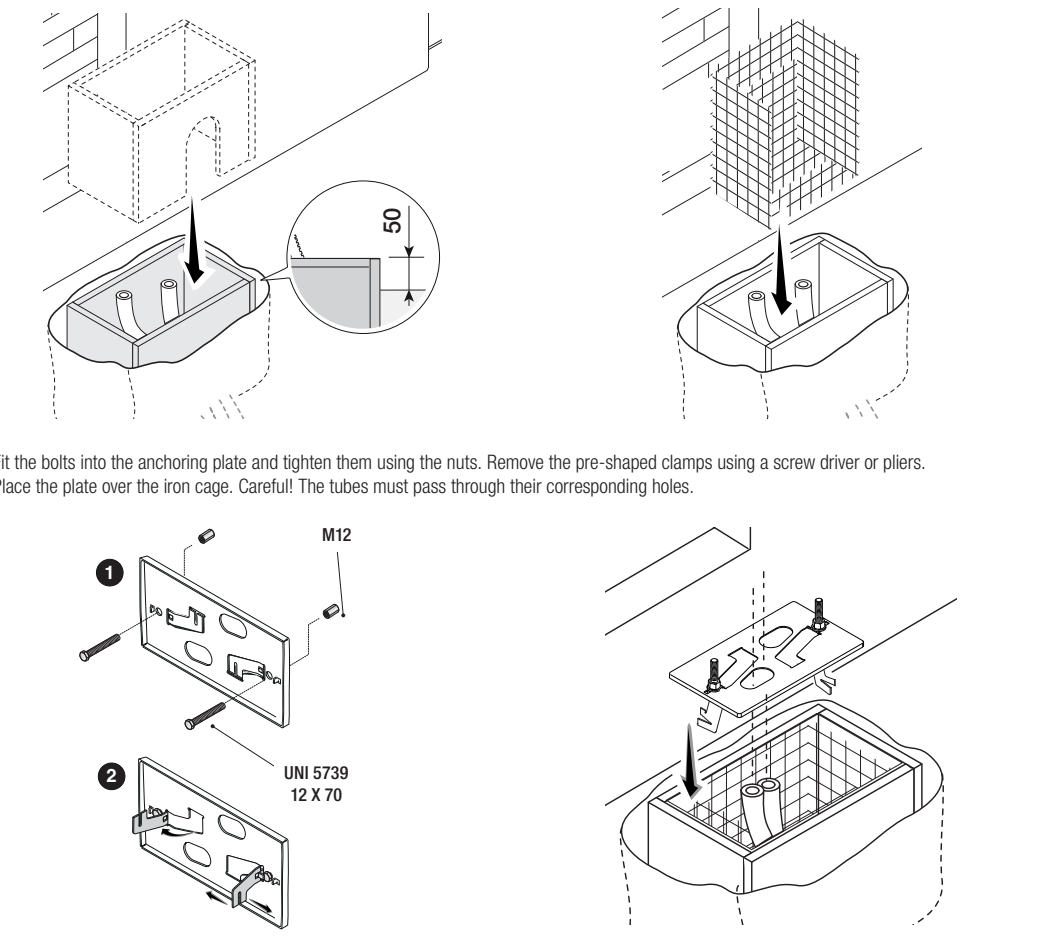

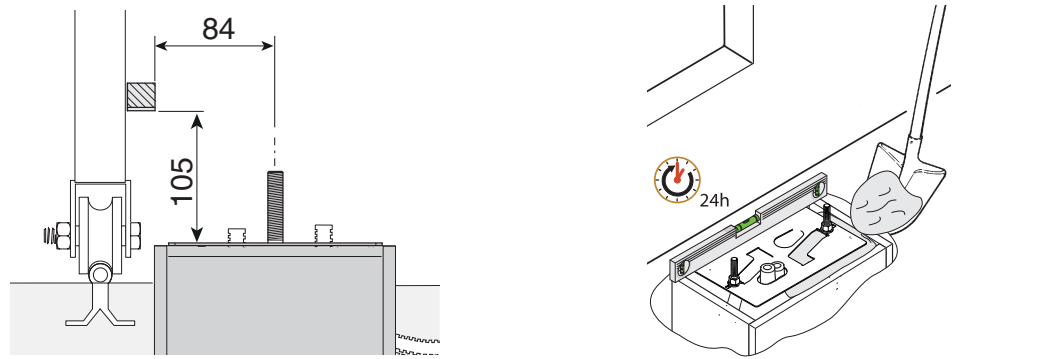

- Pamatų klojinys turi būti didesnis už tvirtinimo plokštę ir išsikišti 50 mm virš žemės paviršiaus. Įrenkite plieninę armatūrą. Pritvirtinkite M12 varžtus prie plokštės ir išveskite apsauginius vamzdžius pro jos angas.
- Jei krumpliastiebis jau sumontuotas, laikykitės esamo matmenų sprendinio 84 / 105 mm. Išlyginkite plokštę ir įbetonuokite; leiskite betonui kietėti bent 24 valandas.
- Palikite išsikišusius maždaug 600 mm kabelių galus. Nuimkite gaubtus, uždėkite pavarą ant plokštės ir reguliuojamomis kojelėmis prieš pirmąjį išlyginimą pakelkite ją 5–10 mm, kad liktų atsarga reguliavimui.
Rekomenduojami minimalūs skerspjūviai
| Laidas | Mažiau nei 20 m | Daugiau nei 20 m ir mažiau nei 30 m |
|---|---|---|
| 230 V AC maitinimo įvadas, L/N/PE | 3G × 1,5 mm² | 3G × 2,5 mm² |
| Švyturėlis | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Valdymo kontaktas | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotoelementas TX | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotoelementas RX | 4 × 0,5 mm² | 4 × 0,5 mm² |
Lauko elektros tinklo kabeliams naudojamas H05RN-F, vidaus kabeliams – H05VV-F; žemosios įtampos, iki 48 V, kabeliams pagal tinkamumą – FROR 20-22 II. Antena: RG58, rekomenduojamas ilgis – ne daugiau kaip 5 m. Nuoseklusis sujungimas: UTP CAT5, ne daugiau kaip 1 000 m. Esant kitokiems atstumams, keliems vartotojams arba bandomajam laidui, parinkite reikiamą gyslų skaičių ir skerspjūvį pagal faktinę apkrovą bei prijungimo schemą.
Kabelius tieskite per atskiras įvores; jie neturi liestis prie variklio ar transformatoriaus. Elektros tinklo įvade turi būti įrengtas tinkamas dvipolis atjungimo įtaisas ir apsauginis PE laidininkas.
Krumpliastiebis, tarpas ir galinės padėtys

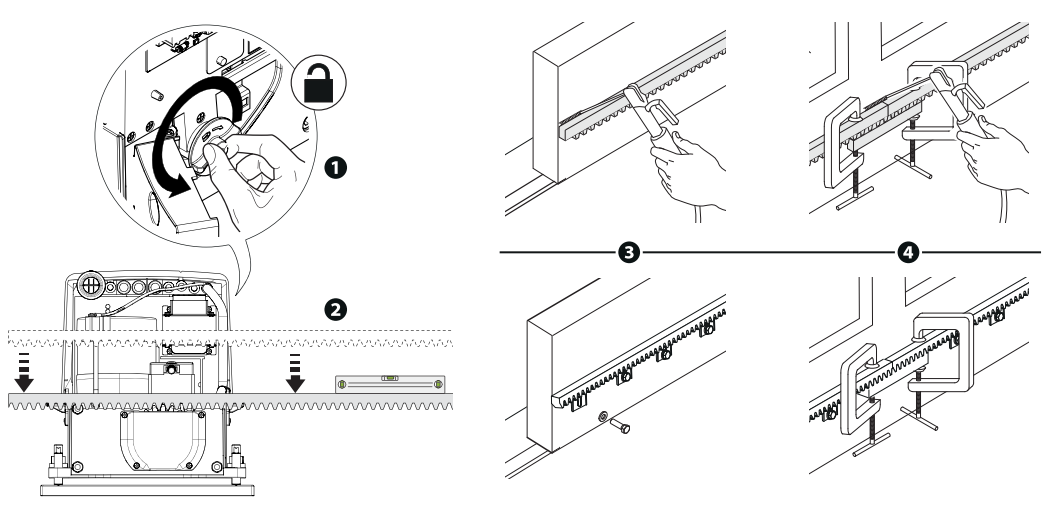

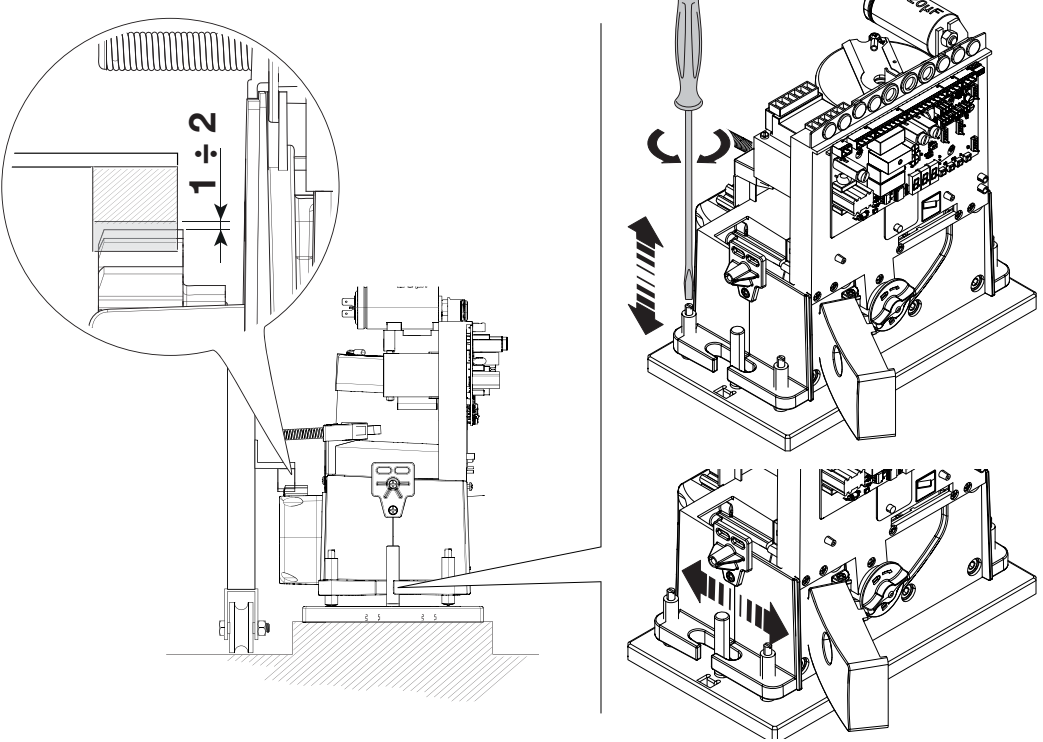

- Atblokuokite pavarą. Per visą vartų eigą pritvirtinkite 4 modulio krumpliastiebį prie vartų. Jungdami dalis, sulygiuokite dantis naudodami po jungtimi pakištą pagalbinį krumpliastiebio gabalėlį.
- Rankomis patikrinkite visą vartų eigą. Aukštį reguliuokite kojelėmis, o šoninę padėtį – tvirtinimo angomis; tarp krumpliastiebio ir krumpliaračio palikite 1–2 mm tarpą. Vartų varčios svoris neturi tekti pavarai.
- Išlyginę tvirtai priveržkite pavaros tvirtinimo elementus.

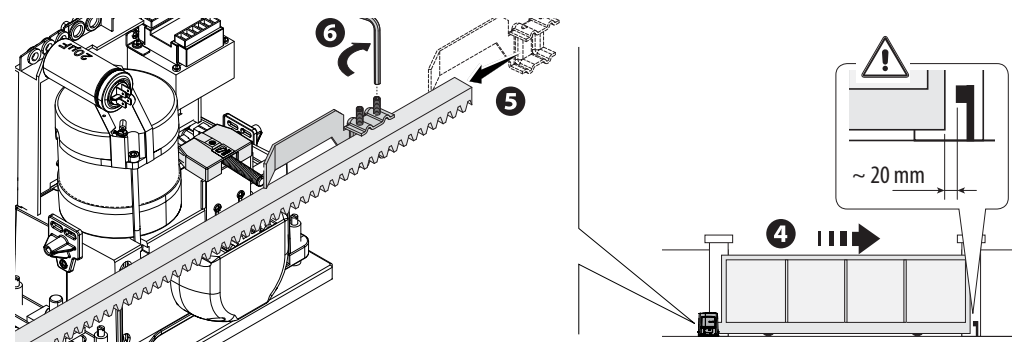

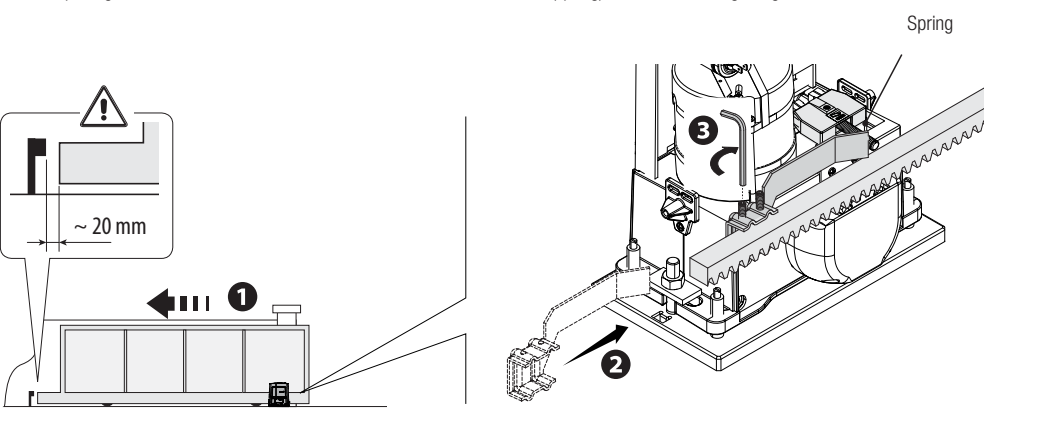

- Rankomis atidarykite vartus. Pastumkite atidarymo galinį jungiklį ant krumpliastiebio iki mikrojungiklio spyruoklės suveikimo ir pritvirtinkite jį.
- Tokiu pačiu būdu nustatykite uždarymo galinį jungiklį. Pagal matmenų sprendinį prieš mechaninį stabdį palikite maždaug 20 mm. Patikrinkite abi judėjimo kryptis ir vėl užblokuokite pavarą.
Rankinis atblokavimas dingus elektros maitinimui
- Atjunkite maitinimą ir apsaugokite vartų varčią nuo savaiminio judėjimo.

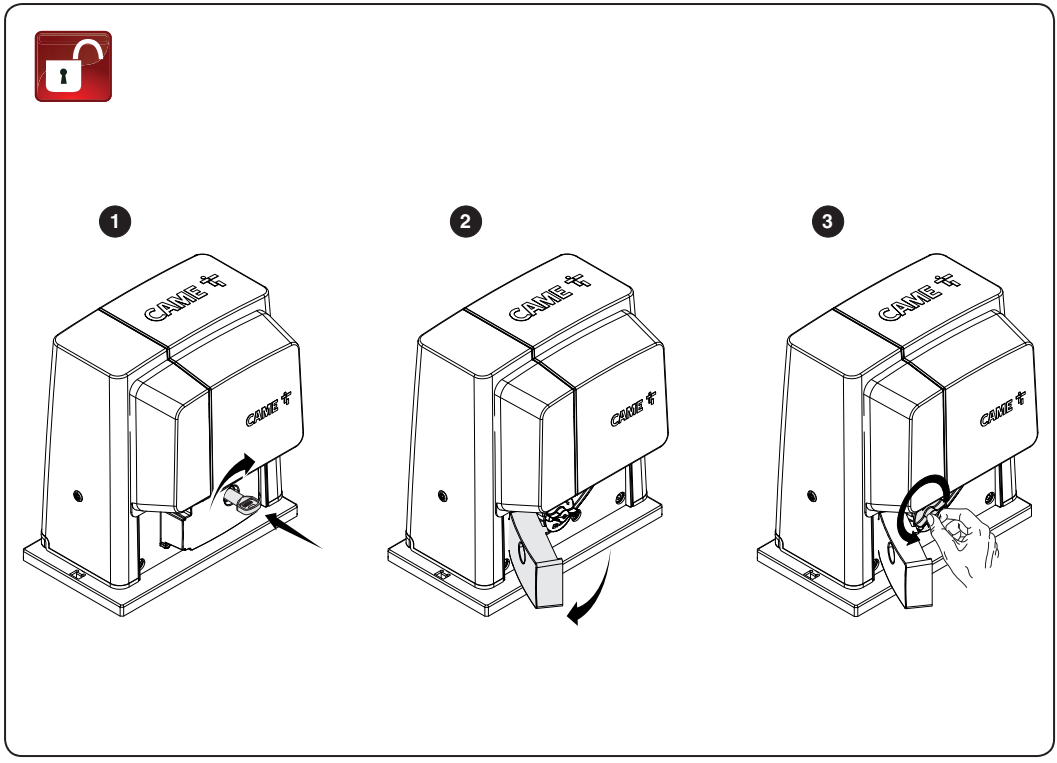

- Atidarykite spynos gaubtą, įkiškite raktą ir atrakinkite atblokavimo dureles.
- Atlenkite dureles ir pasukite atblokavimo valdiklį jų atidarytoje erdvėje pagal paveikslėlyje parodytą rodyklę. Tada vartus galima stumti rankomis.

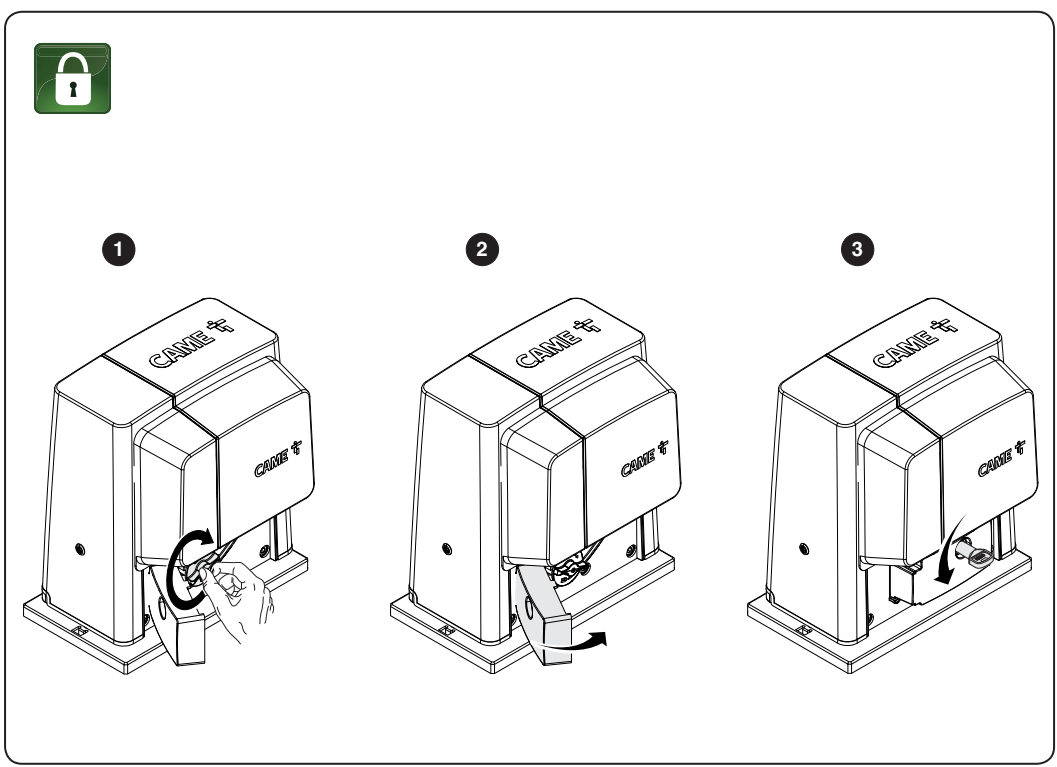

- Norėdami vėl užblokuoti pavarą, pasukite valdiklį atgal, kaip parodyta paveikslėlyje, uždarykite dureles, užrakinkite jas raktu ir uždarykite spynos gaubtą.
- Prieš vėl įjungdami maitinimą patikrinkite, ar pavara užfiksuota. Atidarytos durelės gali sukelti klaidą E8.

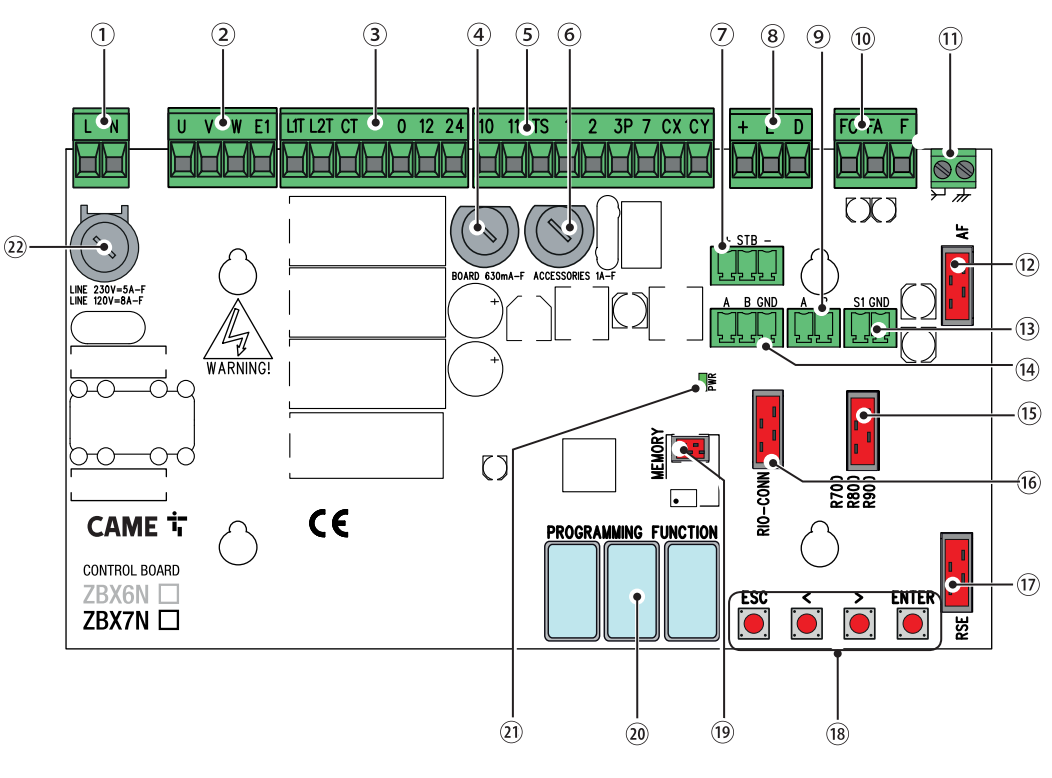

ZBX7N plokštės orientacija ir gnybtai
Paveikslėlyje plokštė pavaizduota taip, kad gnybtų blokai yra viršuje, o mygtukai ESC / < / > / ENTER apačioje dešinėje. Ekranas yra apatinėje dalyje; PWR rodo, kad maitinimas įjungtas. Apskritimuose esantys skaičiai nurodo plokštės dalis, o ne elektros gnybtų numerius.
| Vieta paveikslėlyje | Plokštės dalis |
|---|---|
| 1 / 2 / 3 | Maitinimo įvadas / variklis / transformatorius. |
| 4 / 6 / 22 | Plokštės / priedų / elektros tinklo saugiklis. |
| 5 | Valdymo ir saugos įėjimai. |
| 7 | RGP1: + / STB / −, energijos taupymo modulis; tai nėra akumuliatoriaus įėjimas. |
| 8 / 10 / 11 | Enkoderis / mechaniniai galiniai jungikliai / antena. |
| 9 / 13 / 15 | Klaviatūros / atsakiklio gnybtai; R700 arba R800 dekoderio lizdas. |
| 12 | AF radijo imtuvo plokštė. |
| 14 / 17 | Nuosekliojo ryšio gnybtai A/B/GND / RSE lizdas. |
| 16 | RIO-CONN lizdas, skirtas RIOCN8WS. |
| 18 / 19 / 20 / 21 | Programavimo mygtukai / Memory Roll / ekranas / PWR LED. |

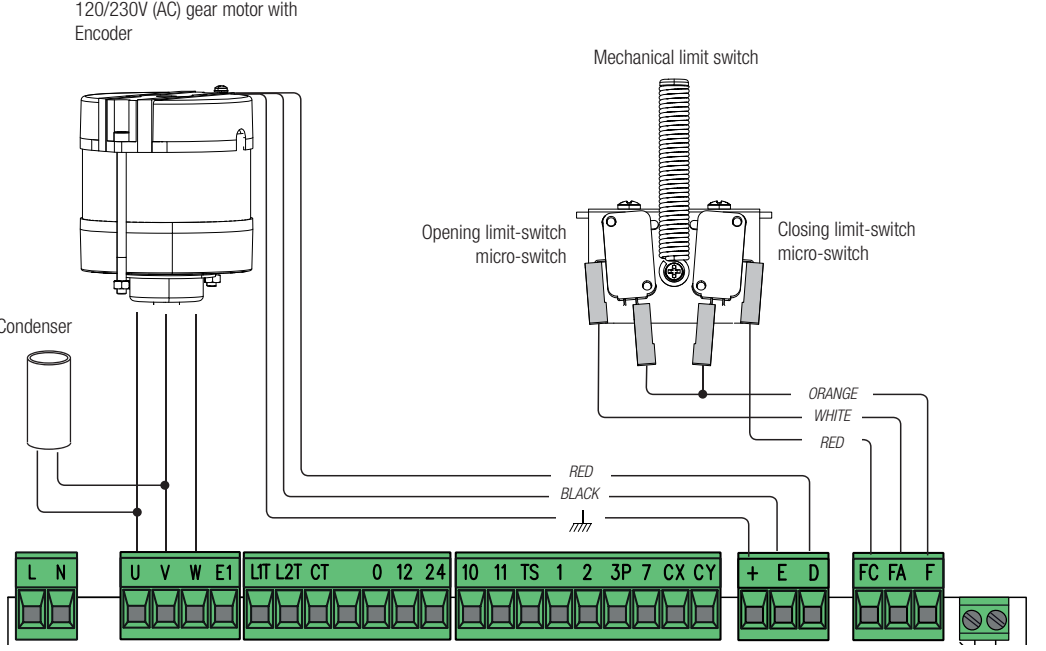

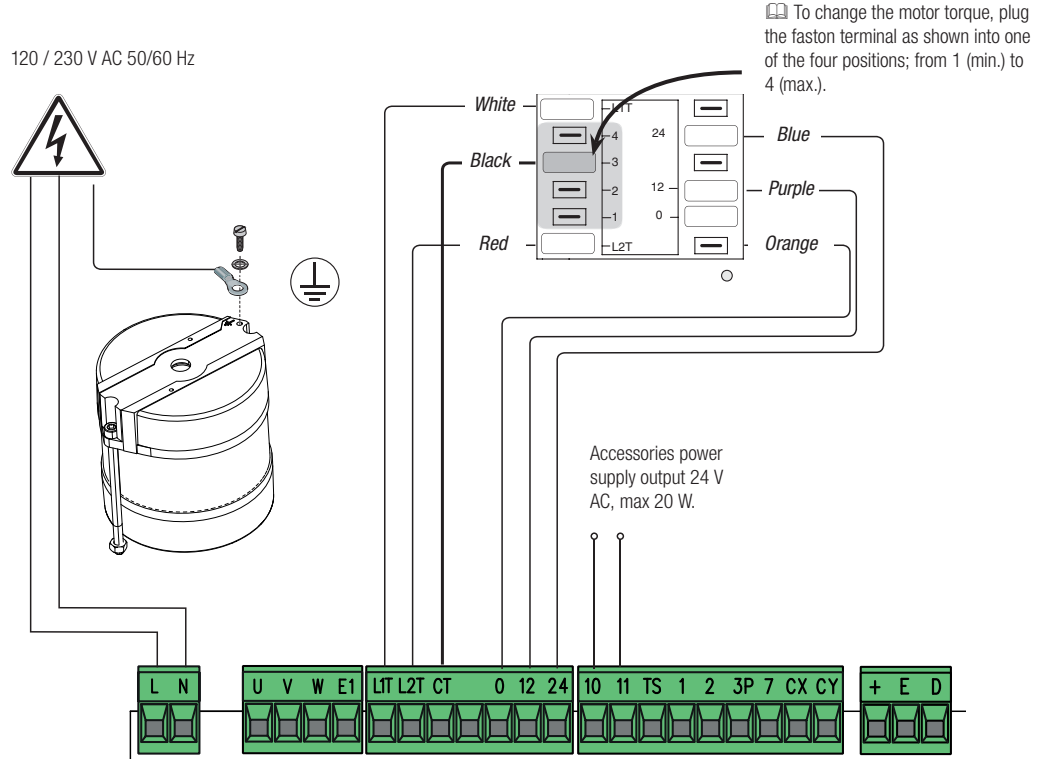

Maitinimas, variklis ir enkoderis
| Gnybtai | Prijungimas ir ribinės vertės |
|---|---|
| L / N / PE | L = fazė, N = neutralusis laidininkas; 230 V AC, 50/60 Hz. Apsauginį PE prijunkite prie pažymėto įžeminimo taško. Tai nėra +/−. |
| U / V / W | Gamykloje sumontuoti variklio laidai ir kondensatorius; 230 V AC variklis. Nuolatinės srovės poliškumas netaikomas. Kryptį pasirinkite naudodami F54; nekeiskite jungčių spėliodami. |
| + / E / D | Enkoderis – gamyklinis prijungimas: + = raudonas laidas, E = juodas laidas, D = ekranas, pagal pradinį paveikslėlį. Prijungdami iš naujo, laikykitės žymėjimų ir pradinio laidų išvedžiojimo; nepriskirkite E arba D kitos funkcijos pagal laido spalvą. Šie gnybtai nėra fotoelementų maitinimo šaltinis; nejunkite prie jų išorinio maitinimo šaltinio. |
| FC / FA / F | FC = uždarymo ribinis jungiklis; FA = atidarymo ribinis jungiklis; F = bendras laidas. Gamyklinio prijungimo nepainiokite su priedų maitinimu. |
| 10 / 11 | 24 V AC, ne daugiau kaip 20 W priedams. Kintamojoje įtampoje nėra pliuso ir minuso. |
| TS | Fotoelementų bandymo išvadas; naudojamas su F5 ir pagal konkrečią bandymo schemą. Tai nėra nuolatinis maitinimo išėjimas, kurį būtų galima naudoti vietoj kito. |

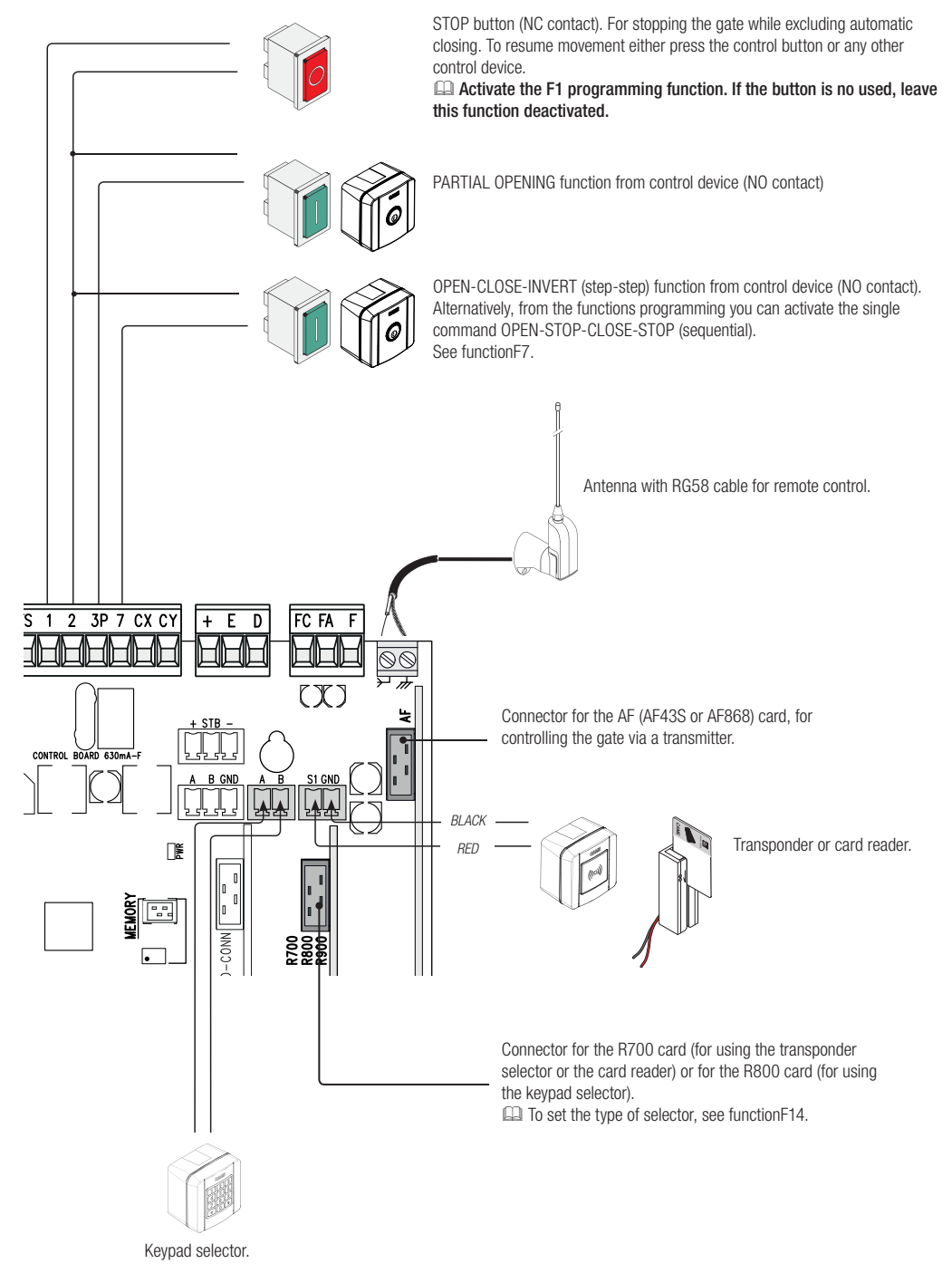

Mygtukai, STOP ir saugos įėjimai
| Įėjimas | Kontaktas / paskirtis |
|---|---|
| 1–2 | STOP su bepotencialiu kontaktu NC, įjungti F1. Atidarius kontaktą, pavara sustoja ir automatinis uždarymas išjungiamas; tęsti galima tik gavus naują komandą. |
| 2–7 | Bepotencialis kontaktas NO; komanda pagal F7. Kai F6 = ON, tai yra palaikoma uždarymo komanda. |
| 2–3P | Bepotencialis kontaktas NO; dalinis arba visiškas atidarymas pagal F8. Kai F6 = ON, tai yra palaikoma atidarymo komanda. |
| 2–CX / 2–CY | Saugos kontaktas NC, reakcija pagal F2/F3. Kontaktas neturi poliškumo; nejunkite prie jo pašalinės įtampos. |
| A / B – klaviatūra | Kodinis selektorius su R800 dekoderiu; pasirinkti F14 = 1. |
| S1 / GND | Transponderis arba skaitytuvas su R700; pasirinkti F14 = 0. Pradiniame paveikslėlyje raudonas laidas nurodytas prijungti prie S1, o juodas – prie GND. |
| Antena | RG58: centrinį laidininką prijunkite prie antenos signalo įėjimo, ekraną – prie gnybto su ekrano simboliu. |
NO reiškia, kad ramybės būsenoje kontaktas atviras, NC – kad ramybės būsenoje kontaktas uždaras, o bendrasis kontakto gnybtas yra COM/C. Įprastai komandai nejunkite 230 V tinklo įtampos prie 2–7 arba 2–3P įėjimų. Nenaudojamą STOP išjunkite per F1; nenaudojamus CX/CY – per F2/F3. Neišjunkite prijungtos saugos sistemos kaip gedimo sprendimo būdo.

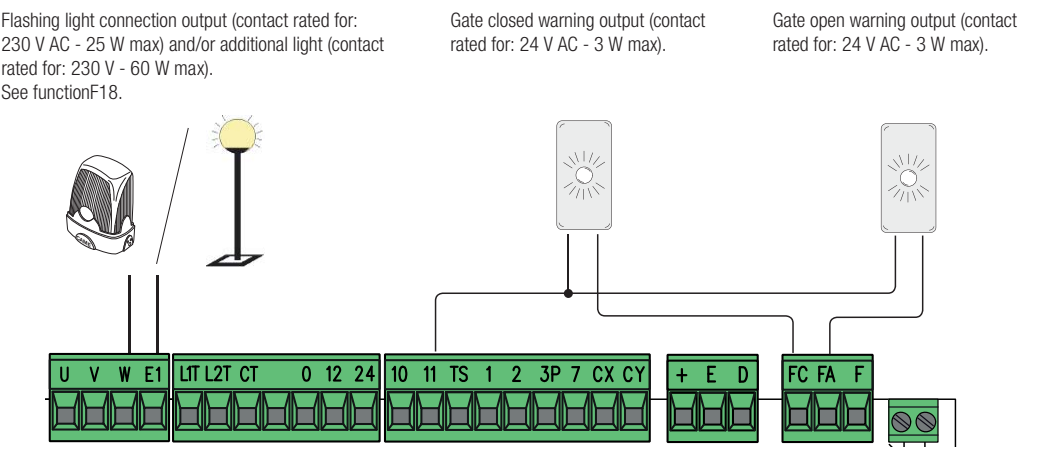

Švyturėlis ir būsenos signalizacija
| Išėjimas | Įtampa / galia / režimas |
|---|---|
| W–E1 | KLED230: 230 V AC, išėjimo riba – 25 W, F18 = OFF. Ciklo apšvietimui 230 V AC, ne daugiau kaip 60 W, F18 = 1 ir F19 įjungta. AC be +/−; nejunkite čia 24 V švyturėlio. |
| 11–FA | Atvirų vartų signalizacija: 24 V AC, ne daugiau kaip 3 W, be +/−. |
| 11–FC | Uždarytų vartų signalizacija: 24 V AC, ne daugiau kaip 3 W, be +/−. |

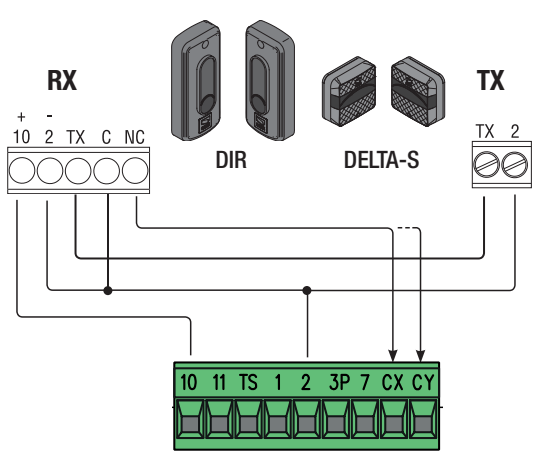

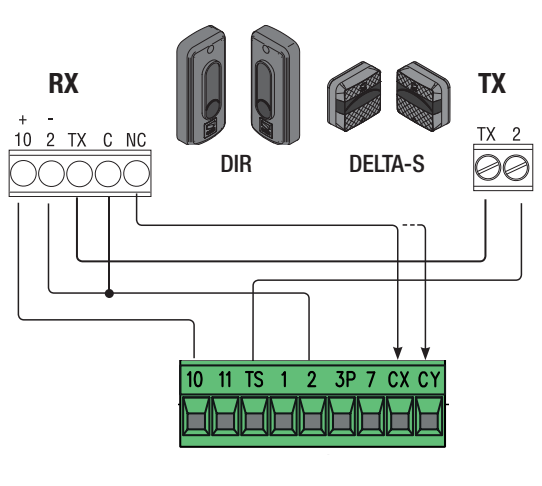

CAME DIR10 fotoelementai
DIR10 yra sinchronizuojamas siųstuvas TX ir imtuvas RX, kurio veikimo nuotolis – 10 m. Šiam prijungimui fotoelementuose nustatykite 24 V; maitinimas yra 24 V AC. Poros srovės sąnaudos – 60 mA, esant 24 V AC. RX 10 ir TX TX gnybtai pradinėje schemoje pažymėti +, o 2 gnybtai – −; maitinant iš plokštės, tai yra AC be nuolatinės srovės poliškumo. Laikykitės konkrečios TX sinchronizavimo jungimo schemos, ne vien dviejų maitinimo laidų prijungimo.
| DIR10 gnybtas | Įprastas prijungimas | Prijungimas su bandymu |
|---|---|---|
| RX 10 (žyma +) | ZBX7N 10 | ZBX7N 10 |
| RX 2 (žyma −) | ZBX7N 2 | ZBX7N 11 |
| RX TX ↔ TX TX (žyma +) | Sujunkite TX tarp RX ir siųstuvo | Toks pats sujungimas |
| TX 2 (žyma −) | ZBX7N 2 | ZBX7N TS |
| RX C – bendras kontaktas | ZBX7N 2 | ZBX7N 11 |
| RX NC – saugos kontaktas | ZBX7N CX, prireikus CY | ZBX7N CX, prireikus CY |
| Funkcijos | F2 = C1 (naudojant CX), F5 = OFF | F2 = C1 (naudojant CX), F5 = 1 |
| Naudojant CY įėjimą | F3 = pasirinkta reakcija | F3 = pasirinkta reakcija; F5 = 2 arba 4, kai bandomi CX ir CY |
Kai nustatyta C1, kontakto atsidarymas uždarymo metu inicijuoja atidarymą. C2 atidarant inicijuoja uždarymą; C3 sustabdo judėjimą, o po to vartai užsidaro automatiškai; ši funkcija prieinama tik įjungus F19. C4 sustabdo judėjimą, o pašalinus kliūtį judėjimas atnaujinamas. Pasirinkite reakciją pagal saugomą zoną. Prijungę patikrinkite veikimą, atitinkamo judėjimo metu nutraukdami šviesos spindulį.
Bandymas – tai ne vien meniu parinktis. Pirmiausia prijunkite išvadus pagal bandymo schemą, tada įjunkite F5. Jei bandymas nepavyksta, plokštė komandos nevykdo ir rodo E4. DELTA turi kitokius gnybtus; nenaudokite jai šios DIR10 gnybtų lentelės.

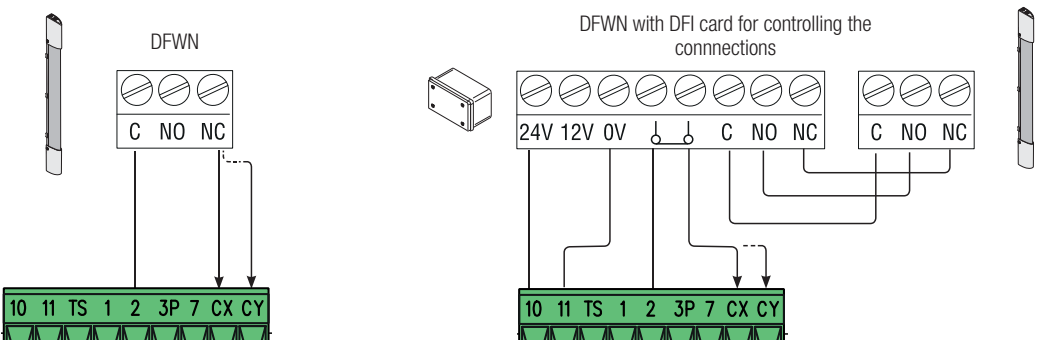

Saugos briaunos
DFWN kraštinę su beįtampiu NC kontaktu prijunkite tarp 2 ir CX/CY ir pasirinkite C7 arba C8. Naudodami DFI sąsają, naudokite toliau nurodytą atskirą maitinimą ir kontaktus; pačios kraštinės su NC kontaktu taip maitinti negalima. Parinktys r7/r8 skirtos atitinkamai 8,2 kΩ varžinei kraštinei, o ne bet kokiam kontaktui. Konkretų tipą, vietą ir galutinę jėgą būtina patikrinti atliekant saugos bandymą.
| Pradinio DFI gnybtas | ZBX7N / saugos kraštinė |
|---|---|
| 24V / 0V | DFI 24V → ZBX7N 10, DFI 0V → ZBX7N 11. Maitinimas šioje schemoje yra 24 V AC, be nuolatinės srovės poliškumo +/−; 12V gnybtas lieka laisvas. Bendra 10–11 išvesties galia priedams – 20 W. |
| Gnybtų pora su kontakto simboliu | Pradiniame paveikslėlyje iškart dešinėje nuo 0V: kairysis → ZBX7N 2, dešinysis → CX arba CY. Beįtampis saugos kontaktas neturi poliškumo; reakciją nustatykite per F2/F3. |
| C / NO / NC | Sujunkite atitinkamus DFI gnybtus su DFWN kraštinės C / NO / NC gnybtais, kaip parodyta paveikslėlyje. Nepainiokite jų su atskira išvesties kontaktų pora, skirta prijungti prie plokštės. |
Pirmasis paleidimas
- Patikrinkite mechaninius ribotuvus, galinių padėčių jungiklius, ar pavara tinkamai užfiksuota, kabelių apsaugą ir saugos grandinės sujungimą.
- Įjunkite maitinimą; patikrinkite PWR LED ir ekrano veikimą. Patikrinkite A1: 1 = BX704AGS.
- Nustatykite F54 pagal faktinę slinkimo kryptį ir F1 pagal prijungtą STOP mygtuką. Sukonfigūruokite CX/CY ir, jei reikia, F5 testą. Mokymo metu palikite F11 = ON.
- Atlikite A3 – eigos mokymas.
- Nustatykite tik būtinas veikimo funkcijas, pridėkite nuotolinio valdymo pultelius ir patikrinkite visą eigą, dalinį atidarymą, STOP, fotoelementus, kraštines ir įspėjamąją lemputę.
Pirmasis įprastas manevras įjungus maitinimą yra atidarymas. Šiame etape palaukite, kol vartai visiškai atsidarys; uždarymo funkcija negalima. A3 kalibravimas turi atskirą seką, nurodytą toliau. Pastebėję neįprastą triukšmą, vibraciją ar neteisingą judėjimo kryptį, nedelsdami paspauskite ESC/STOP ir pašalinkite priežastį.

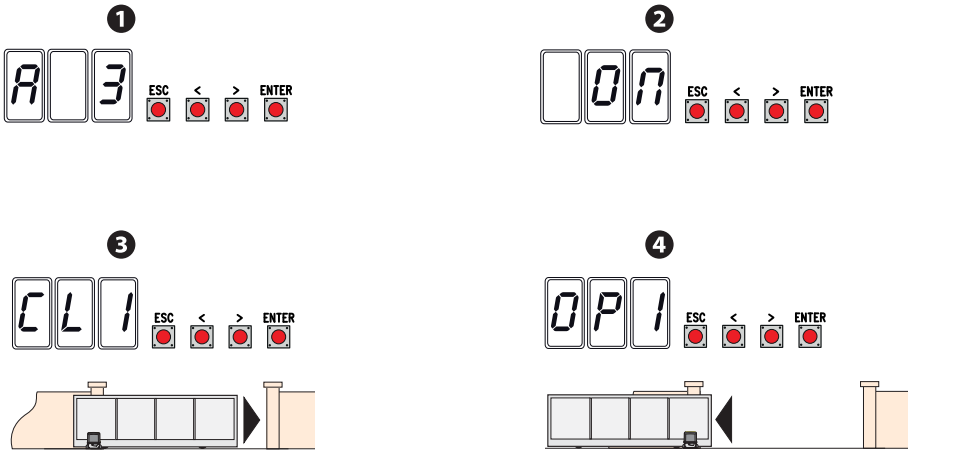

A3 – automatinis eigos mokymas
Būtinos sąlygos: F11 = ON, tinkamai nustatyti A1 ir F54, nustatyti galiniai jungikliai, abu tvirti mechaniniai ribotuvai, vartų varčia maždaug eigos viduryje. Perkėlę rankiniu būdu, vėl užblokuokite pavarą. Užtikrinkite, kad visa vartų eiga būtų laisva.
Kalibravimo metu saugos įtaisai neveikia. Technikas privalo tiesiogiai prižiūrėti visą judėjimą ir neleisti žmonėms patekti į vartų zoną.
- Laikykite nuspaudę ENTER bent 1 s, rodyklėmis pasirinkite A3 ir patvirtinkite ENTER.
- Pasirinkite ON ir patvirtinkite ENTER.
- Vartai pirmiausia užsidarys iki galinės padėties; ekrane rodoma CL1.
- Tada jie atsidarys iki galinės padėties; ekrane rodoma OP1. Netrukdykite vartų eigai.
- Baigę patikrinkite visą ciklą, sustabdymą ir kiekvieno saugos įtaiso pasirinktą reakciją. Jei rodoma E1 arba E2, pašalinkite priežastį vadovaudamiesi diagnostika ir kalibravimą pakartokite tik pašalinę problemą.
Programavimas naudojant ekraną

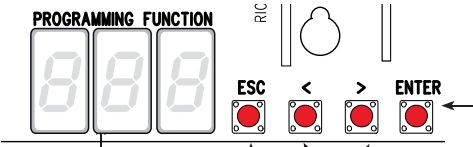

Nustatykite, kai pavara sustabdyta. Laikykite nuspaudę ENTER bent 1 sekundę, rodyklėmis </> pasirinkite funkciją; ENTER atidaro jos reikšmę. Pakeiskite reikšmę rodyklėmis, tada paspauskite ENTER, kad patvirtintumėte ir išsaugotumėte. ESC atšaukia nepatvirtintą pakeitimą ir išeina iš meniu; iš meniu taip pat išeinama po 10 sekundžių neveikimo. Nepatvirtinto pakeitimo nelaikykite išsaugotu.
Už meniu ribų, bandymo metu, rodyklėmis valdoma eiga, o ESC sustabdoma. Programavimo reikšmes ir jų patvirtinimą stebėkite ekrane. PWR LED rodo, kad maitinimas yra įjungtas.
F funkcijos – išsamūs nustatymai
Paryškintos reikšmės yra gamykliniai nustatymai nurodytai ZBX7N versijai. Funkcijos prieinamumas priklauso nuo prijungtos plokštės, įjungto enkoderio ir susijusių funkcijų. Prieš keisdami užsirašykite esamus nustatymus. F34/F35 jautrumo ir paleidimo momento nenustatinėkite pagal didžiausią leistiną masę; pakeitę nustatymus patikrinkite jėgas ir apsaugą.
Naudotojai ir sistema U / A / H
Nuotolinio valdymo pultų įrašymas
ZBX7N su radijo kortele AF43S 433,92 MHz palaiko daugiausia 250 naudotojų. TOP44RBN naudoja 433,92 MHz Rolling Code kodavimą. U4 meniu turi būti įjungtas atitinkamas kodavimo būdas; nelaikykite bet kurio tokio pat dažnio pulto suderinamu.
AF kortelę įdėkite arba išimkite tik atjungę maitinimą. Kai U4 = 1, leidžiami visi palaikomi kodai; U4 = 2 apriboja priėmimą iki Rolling Code. Prieš patvirtindami U4 pasirinkimą, turėkite omenyje, kad bus ištrinta radijo atmintis: šiame senesniame modelyje pasirinkus kodavimo būdą, išsaugoti nuotolinio valdymo pultai automatiškai ištrinami. Pirmiausia užsirašykite naudotojus ir pasiruoškite juos įrašyti iš naujo; vien F8 sutapimas nepatvirtina U4 veikimo.

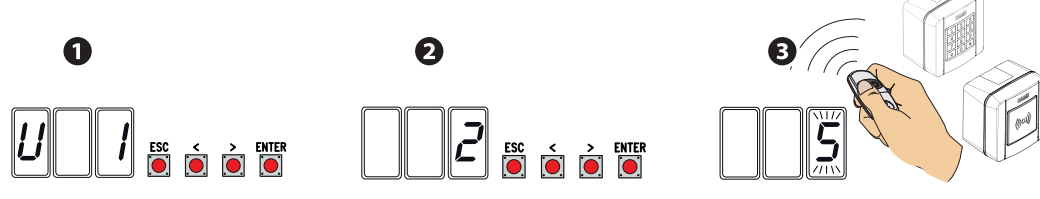

- Meniu pasirinkite U1 ir paspauskite ENTER.
- Pasirinkite komandą: 1 = atidaryti / uždaryti; 2 = atidaryti–STOP–uždaryti–STOP; 3 = tik atidaryti; 4 = dalinis atidarymas.
- Patvirtinkite ENTER. Kelias sekundes ekrane mirksės laisvas naudotojo numeris nuo 1 iki 250.
- Kol numeris mirksi, paspauskite norimą nuotolinio valdymo pulto mygtuką ir perduokite kodą. Užsirašykite išsaugotos pozicijos numerį; išėję iš meniu patikrinkite komandą.
- Norėdami įrašyti kitą funkciją ar naudotoją, pakartokite U1 veiksmus. Jei pasirodo klaida E15, patikrinkite kortelę, dažnį ir kodavimą.
Vieno arba visų naudotojų ištrynimas
Vienas naudotojas: U2 → ENTER → rodyklėmis pasirinkite išsaugotą numerį → ENTER. Tekstas CLr patvirtina ištrynimą. Visi naudotojai: U3 → ENTER → ON → ENTER. U3 nėra parametrų atkūrimas A4 ar kalibravimas A3.
Parametrų atkūrimas ir atminties perkėlimas
A4 – gamykliniai parametrai
Prieš atkurdami nustatymus užsirašykite A1, F54, saugos įėjimų nustatymus, automatinio uždarymo parinktis ir prieigos duomenis. Pasirinkite A4, patvirtinkite ENTER, pasirinkite ON ir dar kartą patvirtinkite ENTER. Tada patikrinkite visus reikalingus parametrus, kalibravimo būseną ir saugos funkcijas. Nelaikykite A4 patvirtinimu, kad visi radijo naudotojai ištrinti; jiems ištrinti skirtas U3.
F50 / F51 – Memory Roll
- Atjunkite maitinimą ir įkiškite Memory Roll į pažymėtą lizdą.
- Įjungę maitinimą, pasirinkite F50 = ON ir patvirtinkite ENTER; bus išsaugoti naudotojai ir konfigūracija.
- Prieš išimdami kortelę ir įdėdami ją į kitą suderinamą plokštę, vėl atjunkite maitinimą.
- Paskirties plokštėje pasirinkite F51 = ON ir patvirtinkite ENTER. Patikrinkite, ar perkelti nustatymai atitinka konkrečią pavarą ir įrenginį.
- Perkėlus duomenis, kortelę rekomenduojama išimti; tai darykite tik atjungę maitinimą.
Dvi pavaros MASTER / SLAVE

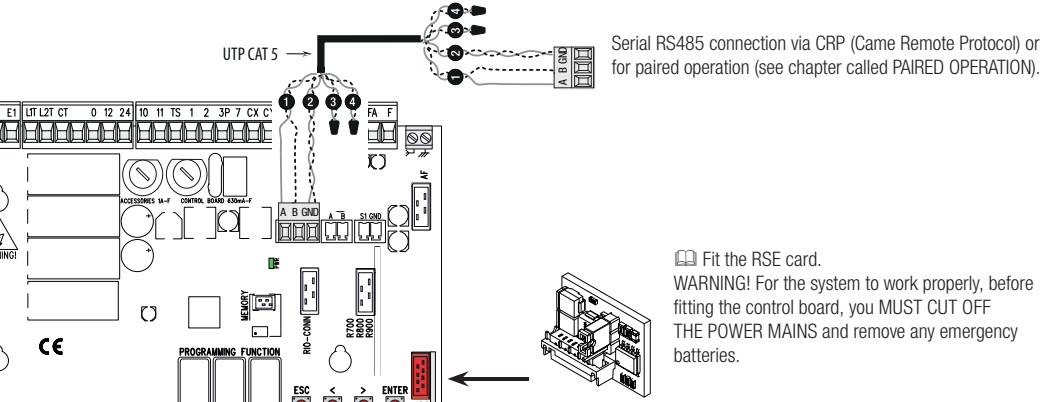

Į abiejų plokščių Įdėkite RSE kortelę, kai maitinimas atjungtas, ir sujunkite A–A, B–B bei GND–GND naudodami UTP CAT5. Komandas ir saugos įtaisus prijunkite prie MASTER. MASTER nustatykite F49 = 1, tinkamą F54 ir F52 = ON, tada patvirtinkite perdavimą; po to paleiskite A3. Naudotojus išsaugokite MASTER įrenginyje. Susietuoju režimu SLAVE programavimo mygtukai neveikia.
Įprasta atidarymo / uždarymo arba tik atidarymo komanda valdo abu vartų segmentus; dalinio atidarymo komanda atidaro tik MASTER segmentą. Susiejus du pavaros įrenginius, vieno vartų segmento didžiausia leistina masė nepadidėja. Atskiram CRP ryšiui naudokite atitinkamus F49/F56/F63 nustatymus, o ne MASTER/SLAVE režimą.

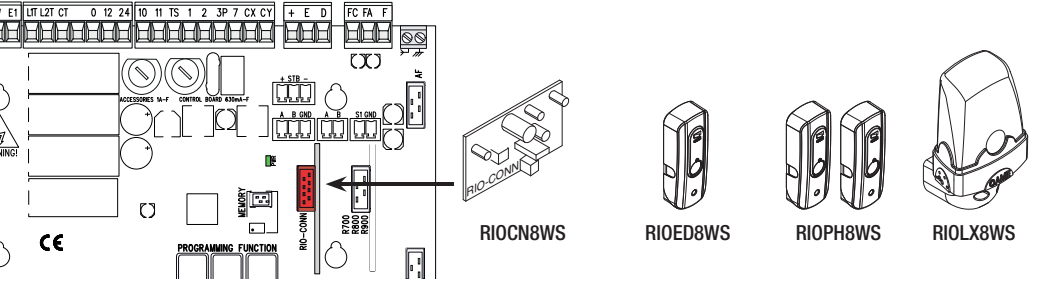

Belaidžiai RIO saugos įtaisai
RIOCN8WS prijunkite prie RIO-CONN, kai maitinimas atjungtas. RIOED8WS saugos briaunas ir RIOPH8WS fotoelementus nustatykite atitinkamais F65–F68 parametrais ir pagal jų prijungimo schemą; RIOLX8WS skirtas belaidžiam signalizavimui. Nesukonfigūravus plokštė gali rodyti E18, o sutrikus ryšiui arba esant trikdžių – E17. Nepainiokite RIO-CONN su AF lizdu nuotolinio valdymo pulteliams.
Diagnostika ir gedimų šalinimas
| Ekranas | Reikšmė | Patikra / sprendimas |
|---|---|---|
| E1 | Kalibravimo klaida. | Patikrinkite mechaninius ir perjungimo ribotuvus, laisvą eigą, A1 ir F54 parametrus; tada pakartokite A3. |
| E2 | Kalibravimas / enkoderio nustatymas. | Pirmiausia patikrinkite, ar sėkmingai užbaigtas A3 mokymas, ir patikrinkite F11. Vien E2 nereiškia E3 – enkoderio gedimo. Jei pranešimas lieka ir po tinkamo mokymo, patikrinkite gamyklinę enkoderio instaliaciją ir kreipkitės į servisą. |
| E3 | Enkoderio gedimas. | Atjungę maitinimą patikrinkite jungtį ir +/E/D laidus; pažeidimus turi šalinti servisas. Neišjunkite apsaugos, užuot pašalinę gedimą. |
| E4 | Saugos patikros klaida. | Palyginkite faktinį TS prijungimą, fotoelementų maitinimą ir kontaktą su F5 bei F2/F3 nustatymais. |
| E7 | Nepakankama veikimo trukmė. | Patikrinkite pasipriešinimą per visą eigą, galines padėtis ir kalibravimą. Nedidinkite jėgos, jei vartai stringa. |
| E8 | Atidarytos atblokavimo durelės. | Užblokuokite mechanizmą ir uždarykite dureles; patikrinkite, ar jų būklė aptinkama. |
| E9 | Kliūtis uždarant. | Pašalinkite kliūtį; rankiniu būdu patikrinkite kreipiančiąją ir krumpliastiebį, tada F34/F35. |
| E10 | Kliūtis atidarant. | Pašalinkite kliūtį atidarymo kelyje, patikrinkite kreipiančiąją ir galinį jungiklį; tada jautrumą. |
| E11 | Pasiektas didžiausias aptiktų kliūčių skaičius. | Patikrinkite pasikartojantį pasipriešinimą ar kliūtį per visą eigą ir enkoderį; pašalinę gedimą atlikite bandymą. |
| E15 | Nesuderinamas nuotolinio valdymo pultelis. | Patikrinkite AF kortelę, dažnį ir U4; nebandykite šios klaidos šalinti iš naujo nustatydami visą plokštę. |
| E17 | Belaidės sistemos klaida. | Patikrinkite RIO sąsają, įrenginius ir trukdžius. Sistema gali blokuoti judėjimą. |
| E18 | Trūksta belaidės sistemos konfigūracijos. | Patikrinkite RIOCN8WS ir sukonfigūruokite atitinkamus F65–F68 parametrus bei įrenginius. |
Kai vartai nejuda arba neužsidaro
Nejuda nė viena kryptimi: Patikrinkite maitinimą, pavaros užraktą, dureles, STOP būseną ir saugos kontaktus, nuotolinio valdymo pultelio bateriją bei galimai užstrigusią komandą. Atsidaro, bet neužsidaro: Patikrinkite fotoelementų spindulį, jų lygiavimą, NC kontaktą ir CX/CY konfigūraciją; nedarykite nuolatinio trumpiklio per prijungtą apsaugos įtaisą.
ZBX7N saugikliai 230 V įtampai
| Saugiklis | Vertė / tipas |
|---|---|
| LINE – tinklas | 5 A-F, greito veikimo |
| BOARD – plokštė | 630 mA-F, greito veikimo |
| ACCESSORIES – priedai | 1 A-F, greito veikimo |
Prieš tikrindami saugiklius atjunkite maitinimą. Naudokite tokios pačios vertės ir greito veikimo saugiklį; didesnės vertės saugiklis ar pakartotinis keitimas nepašalinus trumpojo jungimo nėra remontas.
Priežiūra ir jėgos nustatymas
Reguliariai tikrinkite, ar eigos kelias ir krumpliastiebis švarūs, ar eiga laisva, ar tvirtinimai bei perjungimo ribotuvai tvarkingi, ar nepažeisti kabeliai, ar veikia atblokavimas ir visos apsaugos. Prieš valydami ar atlikdami darbus atjunkite maitinimą. Tepkite tik tas mechanines dalis, kurias reikia tepti; kreipiančioji neturi sukelti papildomos trinties.
Variklio sukimo momentas nustatomas juodu transformatoriaus „Faston“ išvadu, pasirenkant 1–4 padėtį: 1 – mažiausia, 4 – didžiausia. Išvadą perkelia technikas tik atjungęs maitinimą, vadovaudamasis originaliu brėžiniu. Enkoderio jautrumas nustatomas atskirai parametrais F34/F35; didesnis sukimo momentas ar mažesnis jautrumas nepakeičia tinkamo saugos briaunų išdėstymo ir jėgų patikros.
Serviso įraše turi būti nurodyta data, manevrų skaičius A5, versija H1, atlikti remonto darbai ir apsaugų bandymo rezultatas. Baigę uždėkite dangčius taip, kad jie neprispaustų kabelių.

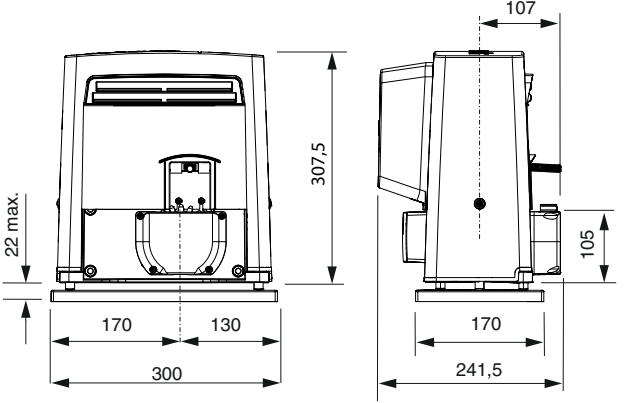

BX704AGS techninės charakteristikos
Duomenys atitinka nurodytą pavaros ir valdymo versiją. Prieš montuodami palyginkite maitinimą, variklio žymėjimą ir vertes su jo vardinėje lentelėje pateiktais duomenimis.
| Parametras | Vertė |
|---|---|
| Didžiausia vartų segmento masė | 400 kg |
| Didžiausias vartų segmento ilgis | 14 m |
| Maitinimas iš tinklo | 230 V AC, 50/60 Hz |
| Variklio maitinimas | 230 V AC |
| Galia | 420 W |
| Stūmimo jėga | 300 N |
| Judėjimo greitis | 10 m/min |
| Apsaugos laipsnis | IP44 |
| Darbinė temperatūra | −20 iki +55 °C |
| Ciklų per valandą | 17 esant 4 m ilgio etaloniniam vartui / 20 °C |
| Ciklų iš eilės | 6 esant 4 m ilgio etaloniniam vartui / 20 °C |
| Kondensatorius | 12 µF |
| Budėjimo režimo sąnaudos | 2,6 W |
| Sąnaudos su „Green Power“ moduliu | 0,5 W; modulis nėra įprastas atsarginis akumuliatorius |
| Variklio šiluminė apsauga | 150 °C |
| Elektros apsaugos klasė | I |
| Pavaros svoris | 15 kg |
| Krumpliaratis | 4 modulis |
| Ribiniai jungikliai | mechaniniai |
| Valdymas | ZBX7N su ekranu ir enkoderiu |
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
