Produkto aprašymas Pavaros komplektas stumdomiems vartams iki 400 kg CAME BXV04AGS, 801MS-0150 (D)
CAME BXV04AGS pavara skirta stumdomieji vartai svorio iki 400 kg ir pravažiavimo pločio iki 14 m. Turi elektromechaninį sustabdymo jungiklį. Pavara yra negrįžtamoji. Išsamios techninės savybės ». Atsisiųsti instrukciją ».
BXV04AGS su valdymo plokšte ZN7 yra stumdomų vartų pavaros mechanizmas su 24 V DC varikliu ir mechaniniais galiniais jungikliais. Maitinimo įtampa – 230 V AC. Vartų svorį, ilgį ir pasipriešinimą vertinkite kartu; pavara nėra sprendimas, jei vartai sunkiai juda arba yra pažeisti.
Montavimo, prijungimo prie elektros tinklo ir paleidimo darbus turi atlikti kvalifikuotas technikas. Prieš atlikdami darbus atjunkite elektros tinklą ir, jei yra, baterijas. Enkoderis ir fotoelementai nepakeičia stacionarių mechaninių atramų, pavojingų vietų apsaugos ir jėgų patikros jau sumontuotuose vartuose.
Prieš programuodami patikrinkite ZN7 plokštę ir jos meniu. Nurodytos reikšmės atitinka meniu nustatymus F28 = 60–100 %, F8 = 1/2 ir U3 = 0/1. Jei jūsų plokštėje siūlomos kitos reikšmės, naudokite konkrečiai jos versijai skirtus nustatymus; versiją galite peržiūrėti pasirinkę H1.

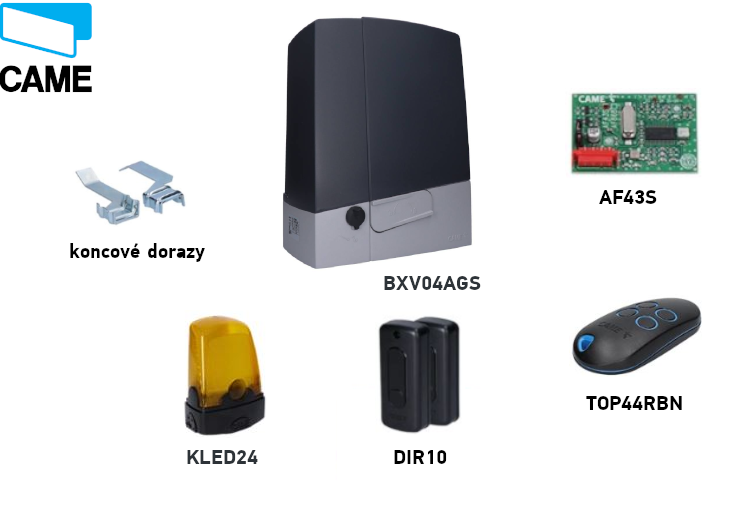

CAME BXV04AGS komplektas
Komplekte yra pavara su 24 V varikliu, nuotolinio valdymo pultas, fotoelementai, radijo imtuvas ir įspėjamoji lemputė. Kitus elementus, ypač krumpliastiebį ir papildomą valdymo įrangą, rinkitės pagal konkrečius vartus. Prieš prijungdami patikrinkite valdymo įrangos ir tiekiamų komponentų žymėjimą.
| Savybė | CAME BXV04AGS |
|---|---|
| Komplektas |  BXV04AGS / 801MS-0150 (D) |
| Didžiausias vartų varčios svoris / ilgis | 400 kg / 14 m |
| Variklis / galia | 24 V DC / 170 W |
| Šiame vadove aprašyta valdymo plokštė | ZN7: ekranas ir meniu |
| Veikimas | Intensyvus naudojimas |
| Radijo atmintis | 250 naudotojų |
Suderinami priedai
| Kas | Kodėl | Tipas |
|---|---|---|
| Fotoelementai | Perėjimo kontrolė; pasirinkite saugos įvesties reakciją. |
|
| Įspėjamoji lemputė | Vartų judėjimo signalizavimas. |
|
| Imtuvas | Radijo valdymas su atitinkančiu kodavimu. |
|
| Nuotolinio valdymo pultas | Papildomas siųstuvas, skirtas suderinamai fiksuoto kodo sistemai. |
|
| Krumpliastiebis | Perduoda judesį vartams. |
|
| Mygtukas / raktinis jungiklis | Vietinė komanda arba STOP. |
|
Pavaros montavimas
Atblokavus pavarą, vartai turi lengvai judėti per visą eigą, be nuolydžio, pažeistų ratukų ar pavojaus iššokti iš kreipiančiosios. Patikrinkite stacionarias mechanines atramas atviroje ir uždarytoje padėtyse, pagrindo stabilumą ir apsaugą tose vietose, kur vartai galėtų ką nors prispausti. Pavaros zonoje neturi kauptis vanduo, taip pat ant pavaros neturi tiesiogiai patekti vandens srovė.
Pagrindas ir tvirtinimo plokštė

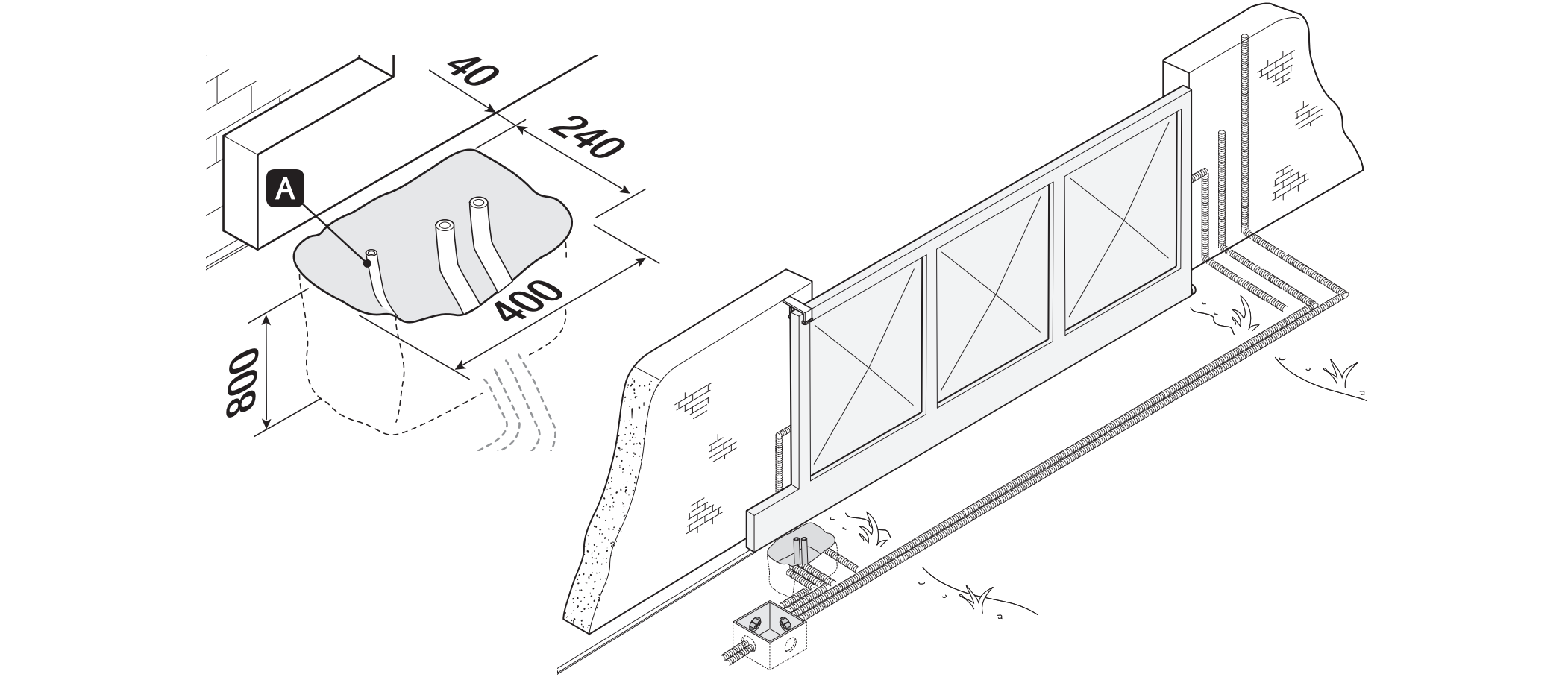

Montavimo pavyzdyje numatyta iškasa 400 × 240 mm ir 800 mm gylio. Pagrindo matmenis pritaikykite prie grunto ir konkrečių vartų. Klojiniai išsikiša 50 mm virš žemės paviršiaus; naudokite armatūrą ir M12 inkarus. Pavaros maitinimo kabeliui rekomenduojamas Ø 40 mm apsauginis vamzdis, priedams – Ø 25 mm, o jei naudojamas atblokavimo lynas – Ø 20 mm.
Tvirtinimo plokštę įrenkite horizontaliai, kabelius praveskite pro jos angas, o inkarų sriegines dalis palikite virš paviršiaus. Leiskite betonui kietėti bent 24 valandas. Plokštės padėtį krumpliastiebio atžvilgiu nustatykite pagal matmenų brėžinį; šių dviejų pavarų krumpliaračio aukštis skiriasi.

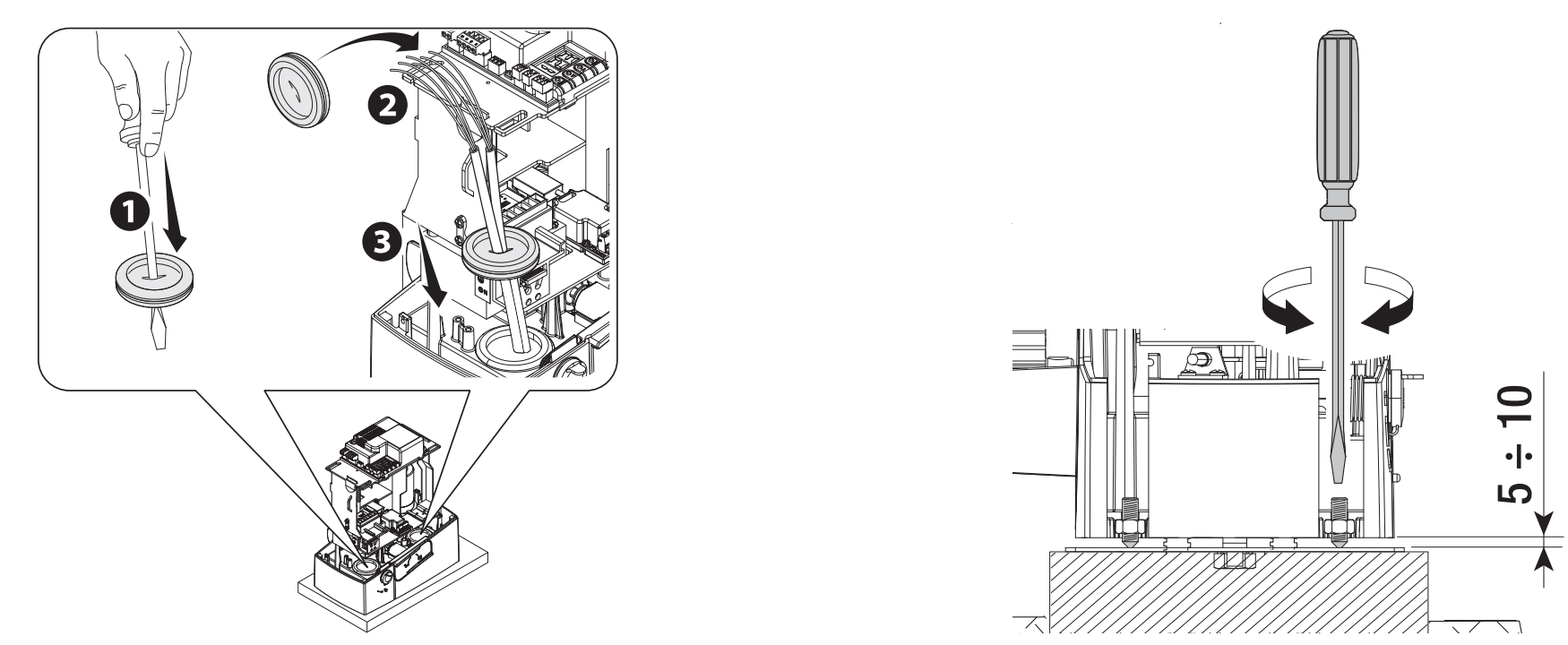

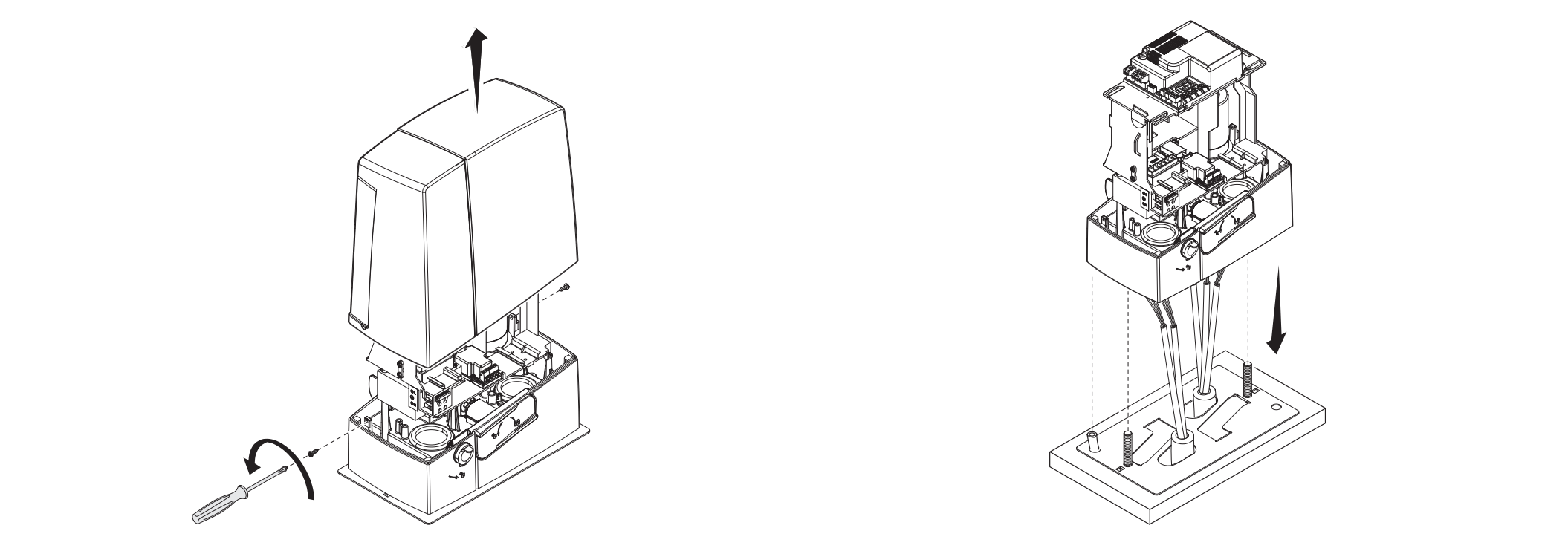

Pavaros montavimas ir aukščio reguliavimas
Nuimkite dangtį ir uždėkite pavarą ant plokštės. Kabeliai turi būti prakišti pro korpuso apačią ir tinkamai įstatytas kabelių įvores. Reguliuodami pakelkite pavarą reguliavimo varžtais 5–10 mm, kad liktų atsarga krumpliaračio sukibimui su krumpliastiebiu nustatyti.

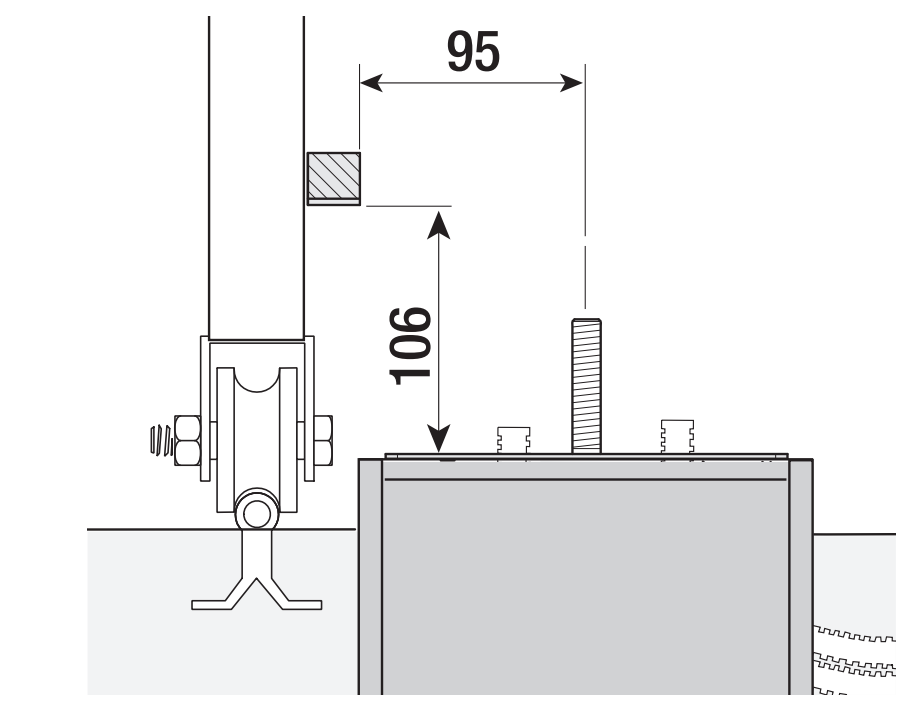

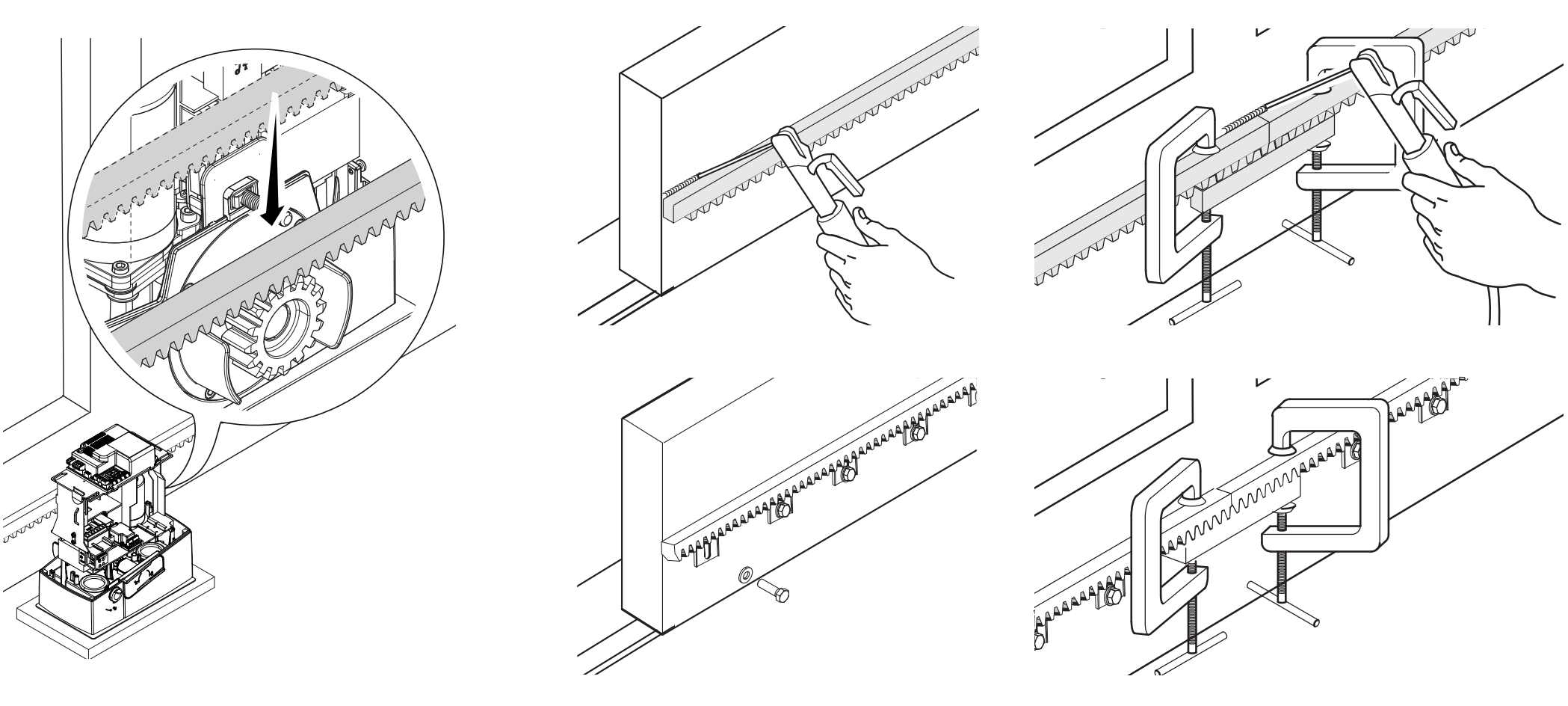

Krumpliastiebis ir sukibimo tarpas
Atblokuokite pavarą ir tvirtinkite krumpliastiebį rankiniu būdu judindami vartus. Sujungdami dalis, po jungtimi naudokite pagalbinę krumpliastiebio dalį, kad dantys sklandžiai sutaptų. Sumontavę sureguliuokite vertikalią ir horizontalią pavaros padėtį.

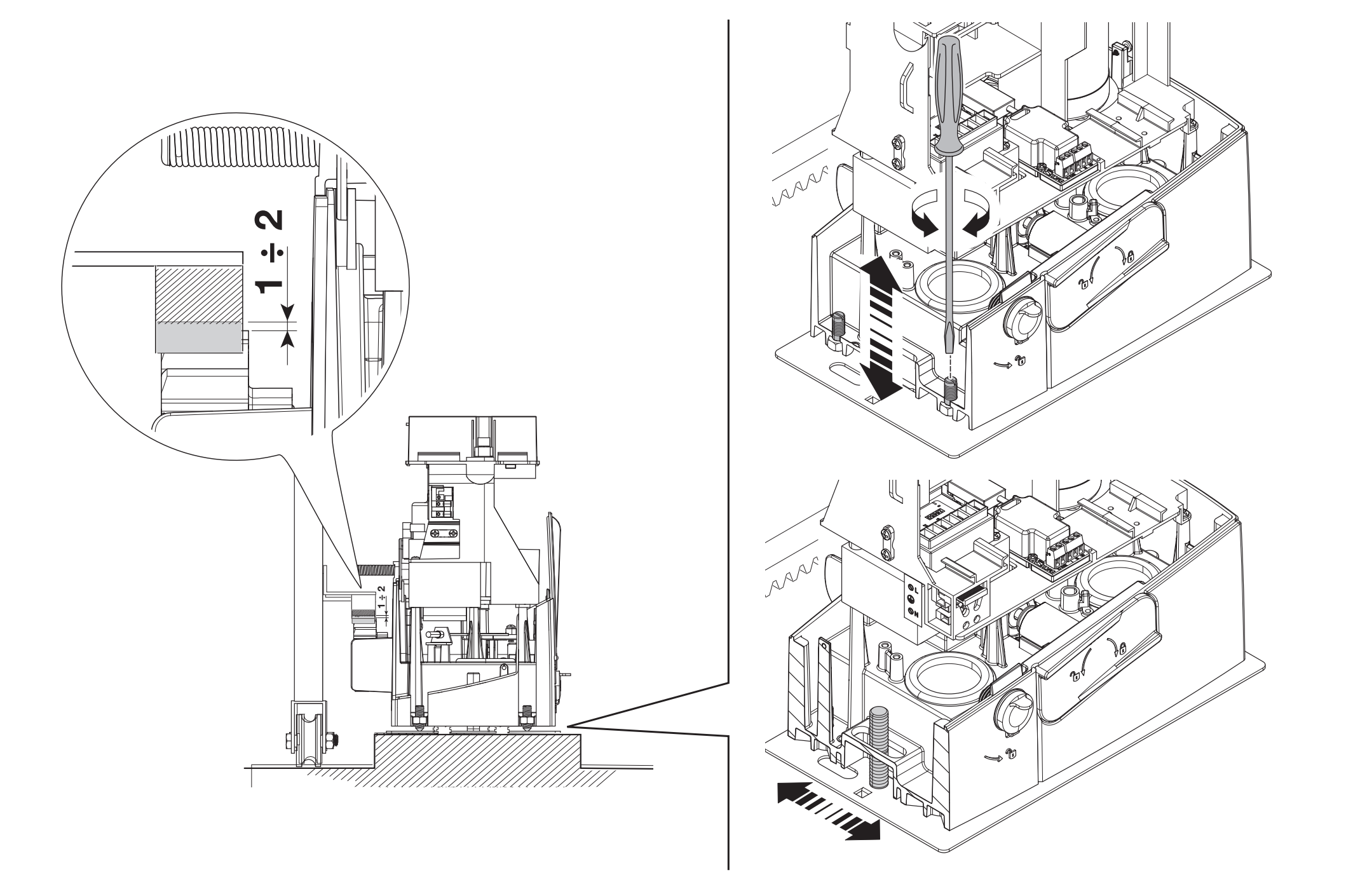

Tarp krumpliastiebio ir krumpliaračio palikite 1–2 mm tarpą. Vartų svoris neturi tekti pavarai. Rankiniu būdu pervažiuokite visą eigą, patikrinkite krumpliaračio sukibimą ir krumpliastiebio jungtis, tik tada priveržkite inkarų veržles ir poveržles.

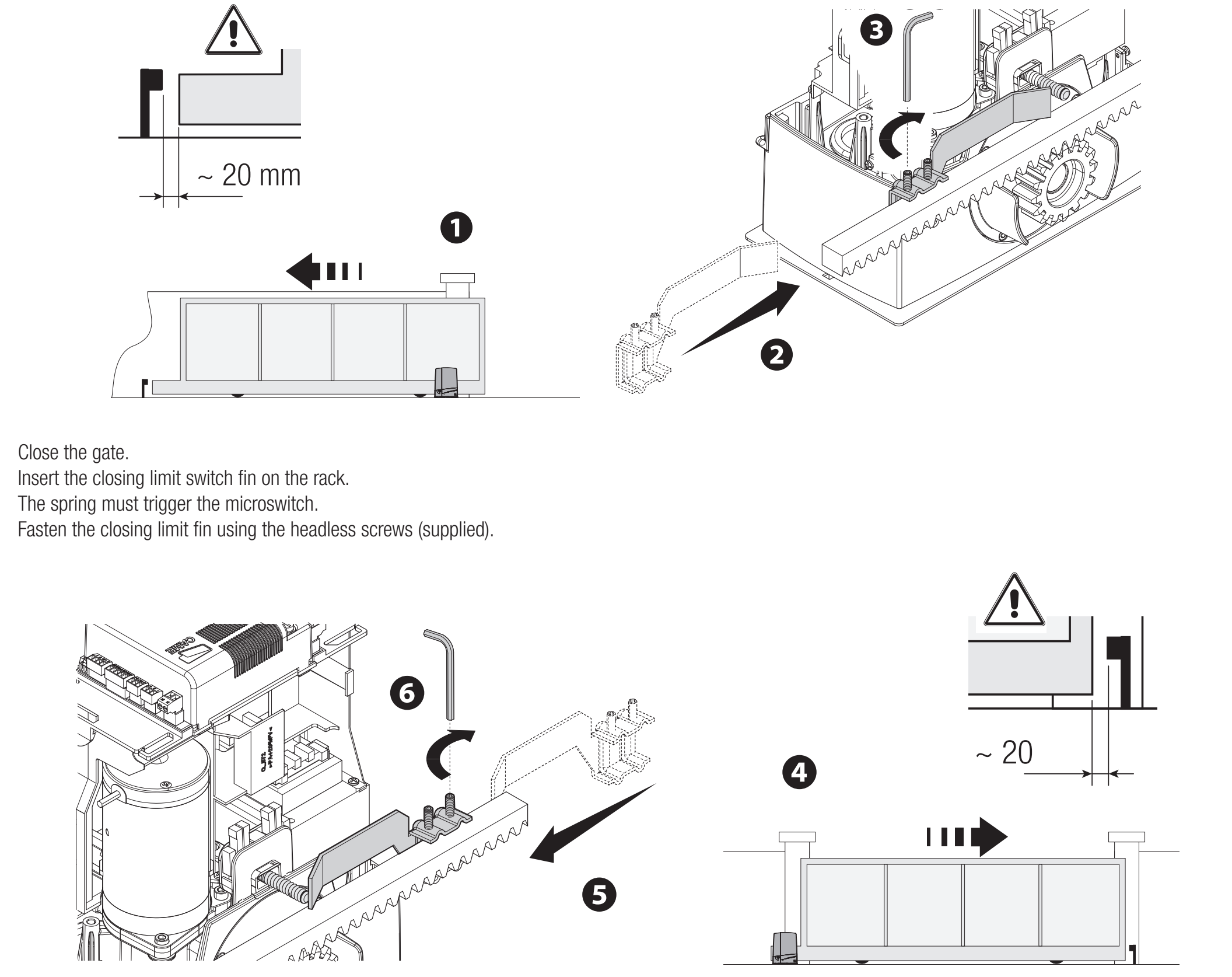

Mechaniniai galiniai jungikliai
Rankiniu būdu perstumkite vartus į atidarytą padėtį. Prie krumpliastiebio pritvirtinkite atidarymo jungiklio kumštelį taip, kad jo nuožulna patikimai perjungtų spyruoklinį mikrojungiklį. Tokiu pačiu būdu nustatykite uždarymo kumštelį. Tvirtai užfiksuokite kumštelius; stacionari mechaninė vartų atrama ir pavaros jungiklio kumštelis atlieka skirtingas funkcijas.
Pavaizduotoje sąrankoje galinėje padėtyje palikite maždaug 20 mm tarpą iki stacionarios atramos. Patikrinkite sustojimą esant realiam greičiui ir apkrovai.
Laidų prijungimas
| Prijungimas | Kabelis / sąlyga |
|---|---|
| 230 V AC tinklas, L/N/PE | 3G × 1,5 mm² iki 20 m; 3G × 2,5 mm², kai ilgis 20–30 m. |
| Valdymo įtaisai | Laidininkų skaičius priklauso nuo valdymo būdo; nurodytiems trumpiems ruožams – 0,5 mm² skerspjūvis. |
| DIR10 fotoelementai | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Būtina užtikrinti TX ir NC kontakto sujungimą. |
| Antena | RG58, daugiausia 10 m; rekomenduojama iki 5 m. |
| RSE / CRP | UTP CAT 5; atskiras nuoseklusis ryšys, ne variklio maitinimas. |
Laidininkų skaičiaus turi pakakti visai pasirinktai schemai. Esant ilgesniam ruožui, vienu metu veikiantiems vartotojams ar kitai įrangai, technikas turi perskaičiuoti laidininko skerspjūvį pagal srovę ir įtampos kritimą. Apsaugokite kabelius nuo pažeidimų ir sąlyčio su varikliu ar transformatoriumi; tinklo maitinimo kabelį ir žemosios įtampos grandines tinkamai atskirkite.

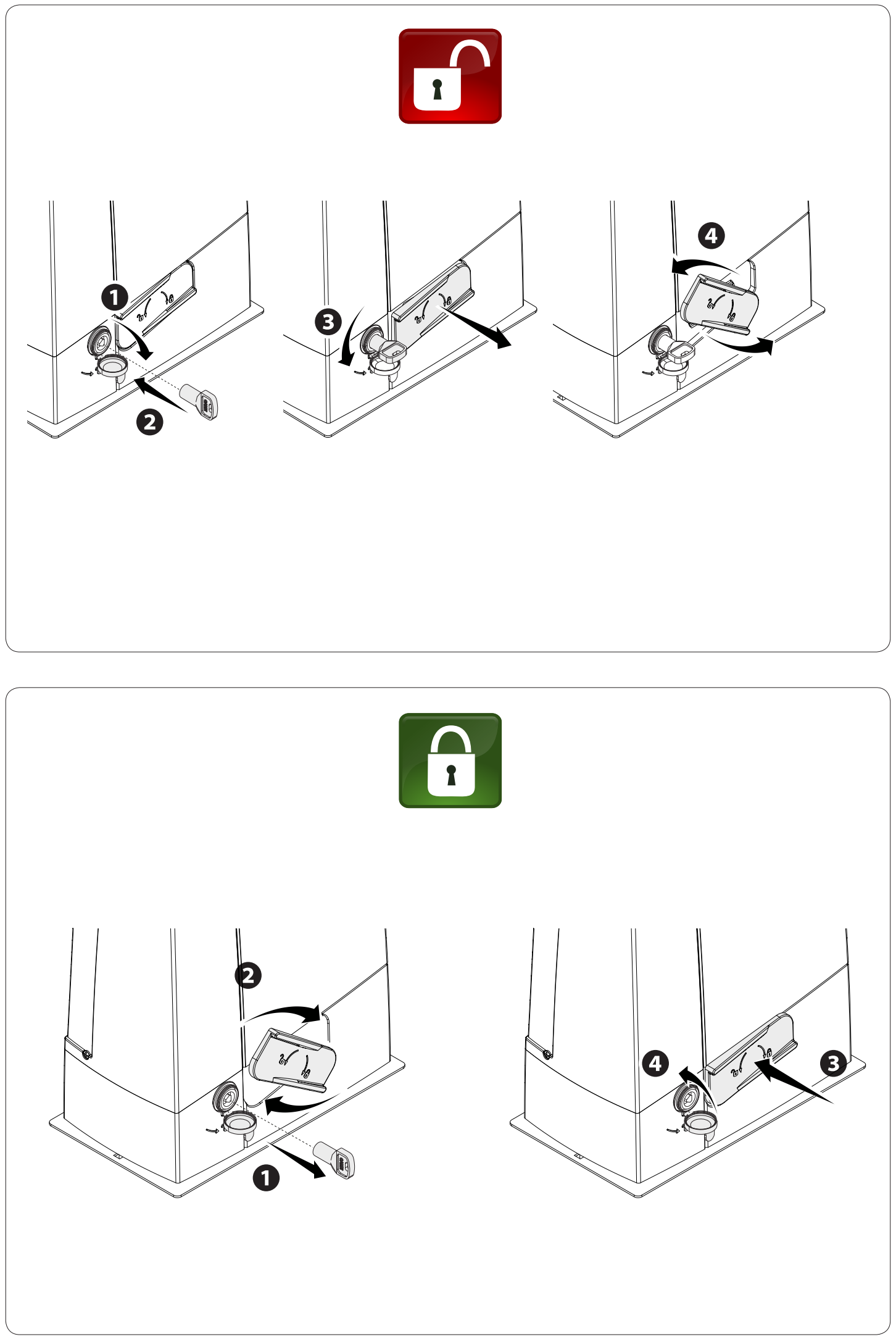

Rankinis atrakinimas dingus maitinimui
Prieš judindami vartus rankiniu būdu, atjunkite maitinimą ir įtvirtinkite vartų varčią. Pažeistų ar nesubalansuotų vartų atrakinimas gali sukelti nekontroliuojamą judėjimą.
- Įkiškite raktą į spyną ir pasukite jį paveikslėlyje rodyklės nurodyta kryptimi.
- Patraukite ir atidarykite atrakinimo svirtį, kaip parodyta paveikslėlyje.
- Vartus rankiniu būdu stumkite kontroliuojamai, įsitikinę, kad jų judėjimo zonoje nėra žmonių.
- Norėdami vėl užfiksuoti, grąžinkite svirtį į pradinę padėtį ir užrakinkite mechanizmą. Prieš duodami komandą varikliui, patikrinkite, ar pavara užblokuota.

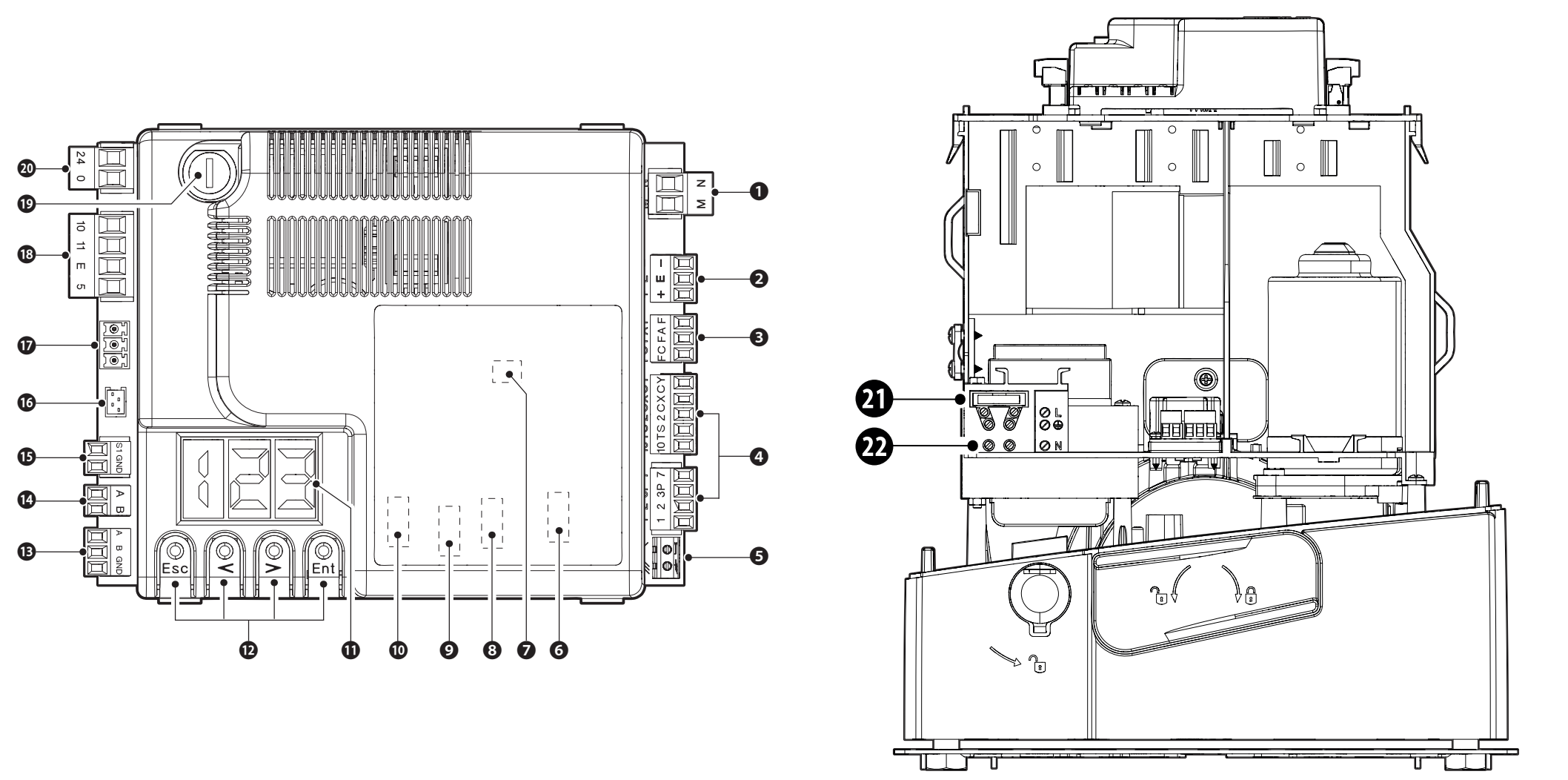

ZN7 valdymo plokštės apžvalga

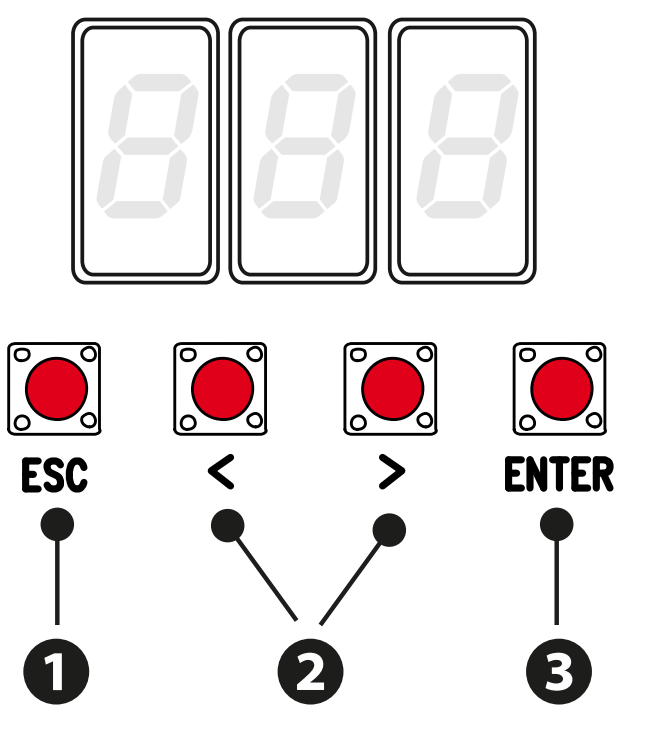

ZN7 turi ekraną ir mygtukus ESC, rodyklių bei ENTER. Nustatymai, laikai ir naudotojai tvarkomi meniu. AF, Memory Roll, R700/R800, RSE ir RIOCN8WS jungtys skirtos skirtingoms funkcijoms; kortelę įdėkite arba išimkite tik atjungę tinklo maitinimą ir baterijas.
| Paveikslėlio numeris | Elementas |
|---|---|
| 1 / 2 / 3 | Variklis / enkoderis / galiniai jungikliai |
| 4 / 5 / 6 | Komandos ir saugos įtaisai / antena / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 arba R800 / RSE / RIOCN8WS |
| 11 / 12 | Ekranas / programavimo mygtukai |
| 13 / 14 / 15 | A–B–GND nuoseklusis ryšys / A–B klaviatūra / S1–GND atsakiklis |
| 16 / 17 / 18 | GSM modulis / RGP1 / priedai ir apšvietimas |
| 19 / 20 / 21 / 22 | Priedų saugiklis / plokštės įvadas / tinklo saugiklis / tinklo maitinimo įvadas |
ZN7 gnybtai ir maitinimas
| Gnybtai | Paskirtis / įtampa / poliškumas |
|---|---|
| L / N / PE | 230 V AC tinklas, 50/60 Hz skirta BXV04AGS. PE – apsauginis laidininkas; AC srovė neturi +/− poliškumo. |

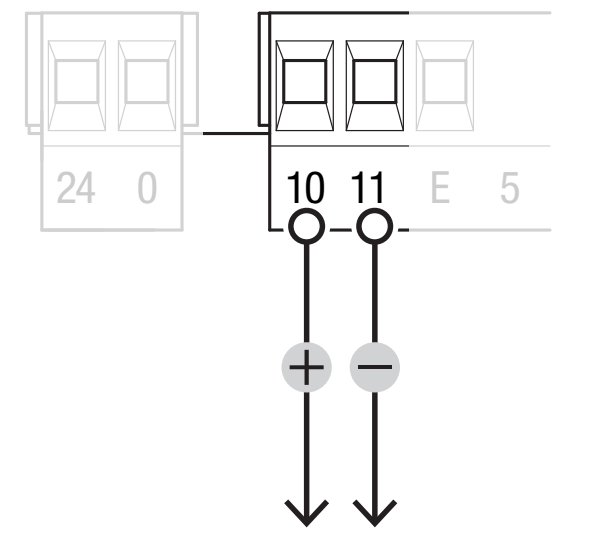

| 10 / 11 | Priedai: įprastai 24 V AC, veikiant baterijomis 24 V DC, bendra apkrova ne didesnė kaip 40 W. Naudojant DC 10 = pliusas (+), 11 = minusas (−); naudojant AC, poliškumo nėra. |
| 10 / E | Švyturėlis arba ciklo apšvietimas, 24 V AC/DC, maks. 25 W. Naudojant DC, 10 yra teigiamas bendrasis gnybtas, o E – perjungiamas išvadas. |
| 10 / 5 | Vartų būsenos signalizacija, 24 V AC/DC, maks. 3 W. Naudojant DC, 10 yra teigiamas bendrasis gnybtas, o 5 – perjungiamas išvadas; tai nėra nuolatinio maitinimo išvadas. |
| 24 / 0 | Vidinis plokštės maitinimo įvadas iš maitinimo dalies; nejunkite jo kaip priedų maitinimo išvado ar išorinio baterijų įvado. |
| M / N | 24 V DC variklis; palikite tinkamai komplektacijai skirtą jungimą. Ne 230 V maitinimo įvadas. |
| + / E / − | Enkoderis: +/− maitinimas ir E signalas; tai nėra universalus priedų maitinimo išvadas. |
| F / FA, F / FC | F – bendrasis kontaktas, FA – atidarymas, FC – uždarymas; NC galiniai kontaktai be poliškumo. |
| A / B / GND – RSE | Nuoseklioji sąsaja su RSE kortele; nepainiokite su klaviatūros A/B kontaktais. |

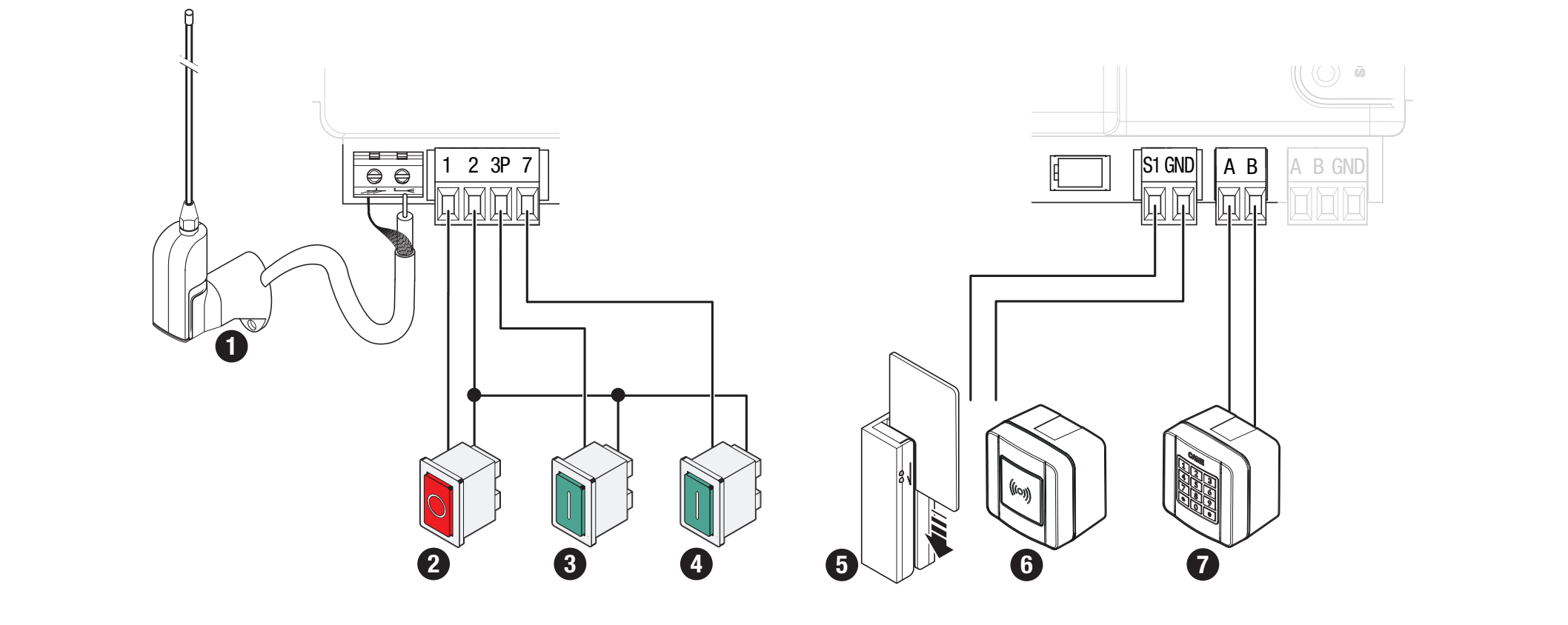

Komandų įėjimai ir saugos kontaktai
| Gnybtai | Kontaktas / funkcija |
|---|---|
| 1–2 | NC STOP; jei prijungtas, įjunkite F1 = ON. Gamyklinis nustatymas: F1 = OFF. Be poliškumo. |
| 2–7 | NO komanda; funkcija parenkama nustatymu F7. Nulinio potencialo kontaktas, be poliškumo. |
| 2–3P | NO dalinis arba visiškas atidarymas, pagal F8 nustatymą. Nulinio potencialo kontaktas, be poliškumo. |
| 2–CX / 2–CY | NC saugos įėjimai; nustatykite F2/F3. Be poliškumo. |
| 10 / TS | Pagal schemą testuojama fotoelementų maitinimo grandinė; neįjunkite F5, jei jungimas atliktas netinkamai. |
| A–B / R800 | Kodinė klaviatūra su R800 dekodavimo kortele, F14 = 1. |
| S1–GND / R700 | Atsakiklis arba skaitytuvas su R700, F14 = 0. |
| Antena / AF | RG58 ir tinkamo dažnio / kodavimo įstatoma radijo kortelė. |

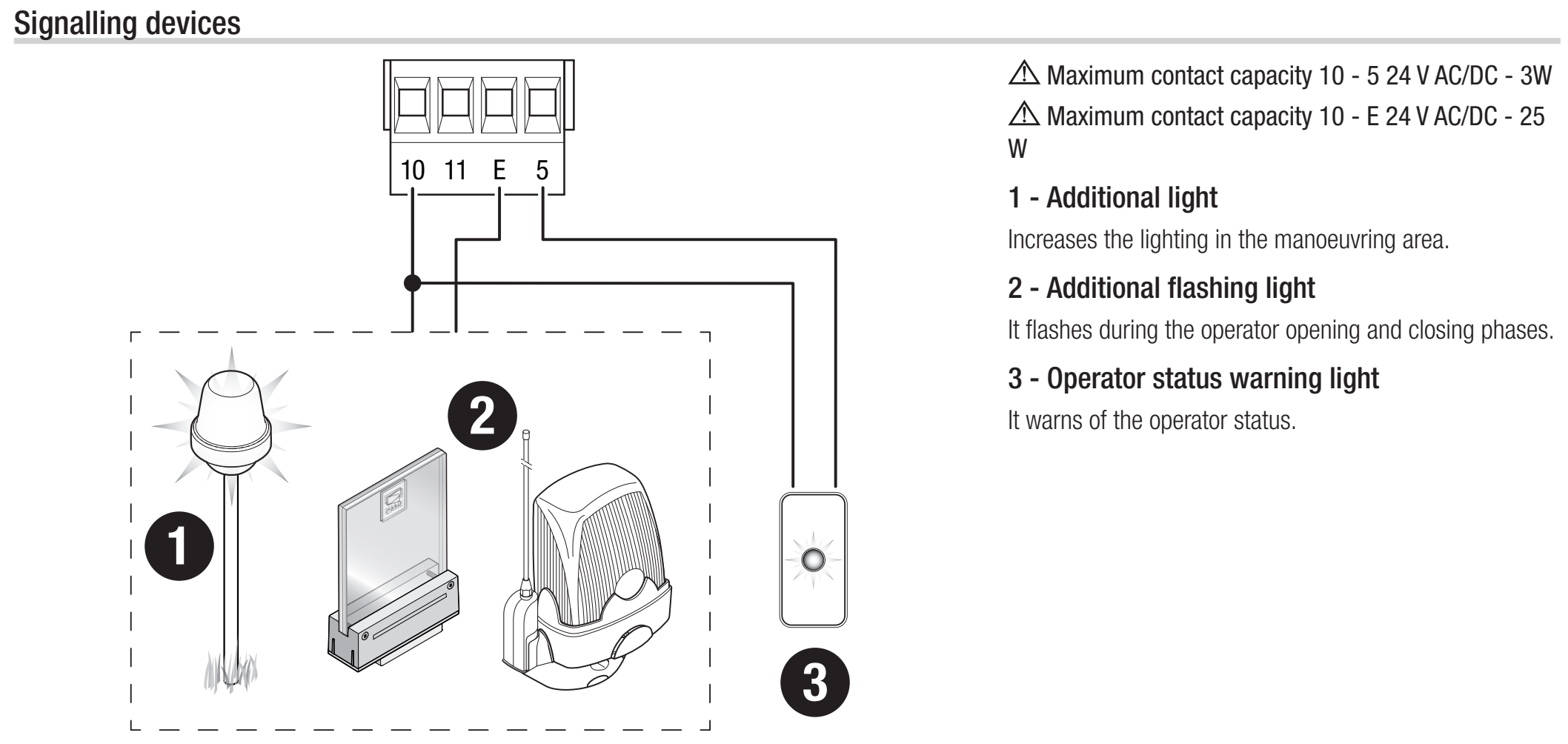

Švyturėlis ir būsenos signalizacija

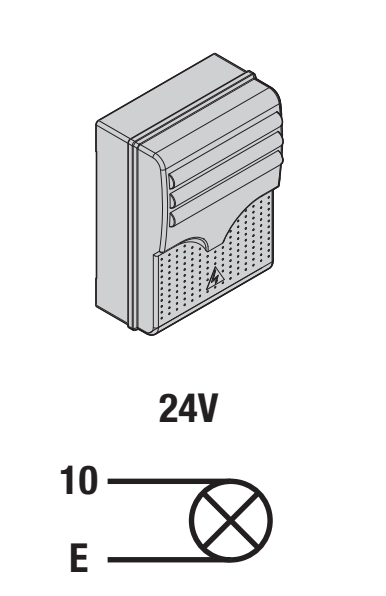

KLED24, 24 V AC/DC ir 2 W, prijunkite prie 10–E; švyturėliui nustatykite F18 = 0. KLED24 maitinimo jungtys atskirai nepažymėtos +/−. Naudojant AC, poliškumo nėra; naudojant DC, 10 yra teigiamas bendrasis plokštės išvadas. Neprijunkite 230 V švyturėlio prie šio 24 V išvado.
10–5 išvadas skirtas mažos galios būsenos signalizacijai, maks. 3 W, nustatant F10. Ciklo apšvietimo režimui F18 = 1 reikalinga automatinio uždarymo trukmė; šviesa dega nuo atidarymo iki visiško uždarymo, įskaitant laukimo laiką.

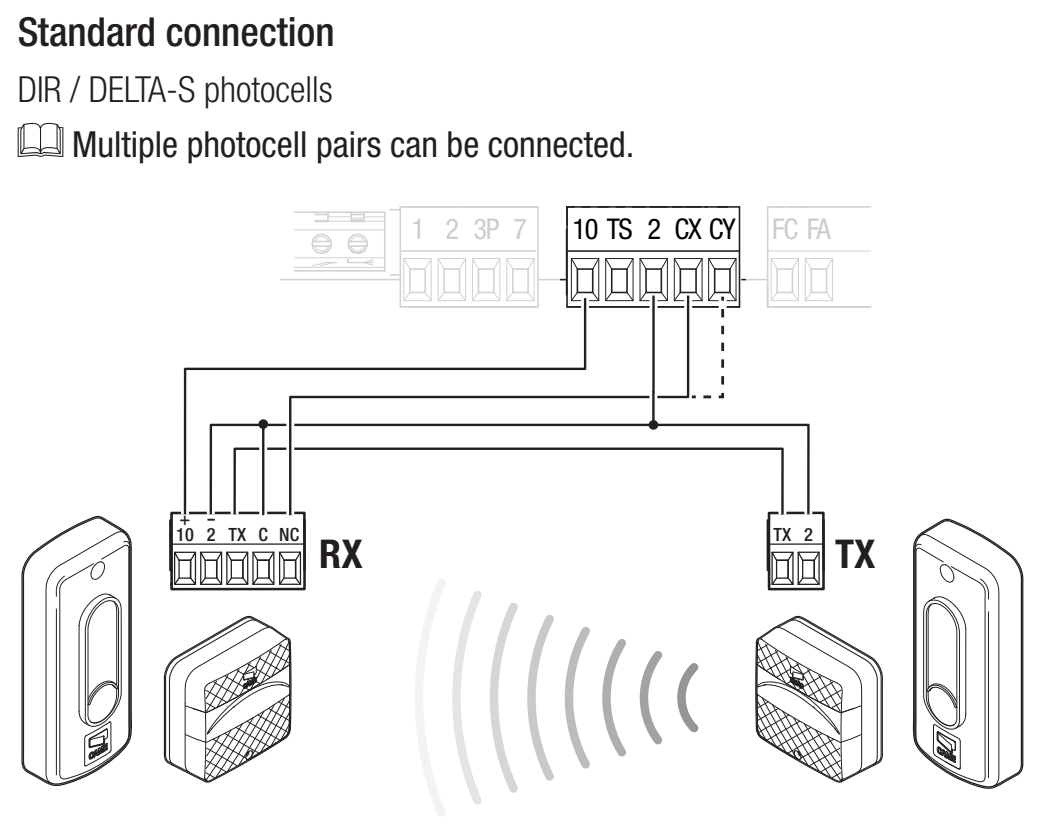

Fotoelementai ir saugos testas

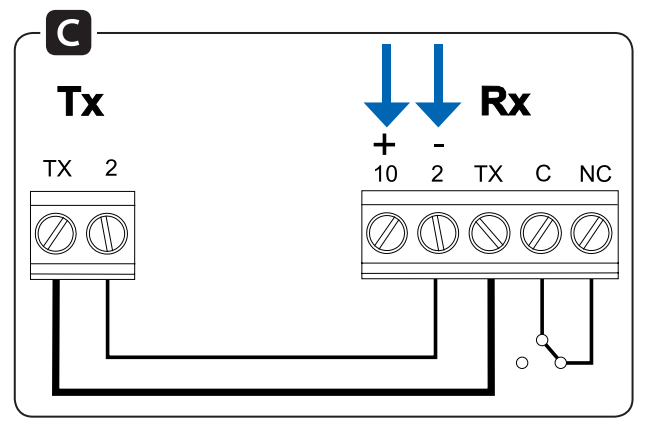

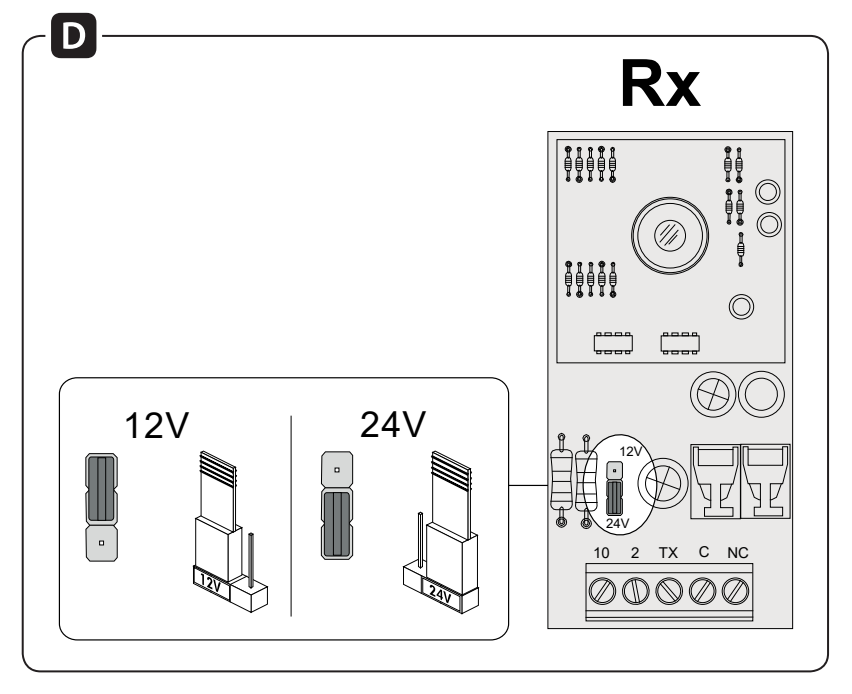

CAME DIR10 sudaro 10 m veikimo nuotolio siųstuvas TX ir imtuvas RX. Nustatykite imtuvo trumpiklį į 24 V. Pora naudoja 60 mA, kai maitinama 24 V AC. RX maitinimo gnybtai pažymėti 10 (+), 2 (−); TX – TX (+), 2 (−). Maitinant kintamąja srove, nuolatinės srovės poliškumas netaikomas. TX gnybtas yra sinchronizavimo grandinės dalis; jo jungties nepraleiskite.
| Fotoelemento gnybtas | Įprastas prijungimas | Prijungimas su testu |
|---|---|---|
| RX 10 (+) | Plokštė 10 | Plokštė 10 |
| RX 2 (−) ir RX C | Plokštė 2 | Plokštė 2 |
| RX TX ↔ TX TX (+) | Sujunkite TX tarp imtuvo ir siųstuvo | Tokia pati jungtis |
| TX 2 (−) | Plokštė 2 | Plokštė TS |
| RX NC | Plokštė CX | Plokštė CX |
C–NC kontaktas yra potencialo neturintis saugos kontaktas. Jis neturi nei pliuso, nei minuso. Maitinimo prijungimas ir kontaktas yra dvi atskiros grandinės. Esant DC maitinimui, 10 yra teigiamas polius; neigiamas RX 2 gnybtas šioje konkrečioje schemoje sujungtas su plokštės bendruoju 2 gnybtu. Nepainiokite 2 gnybto su 11 maitinimo gnybtu.
Prijungę kontaktą prie CX, nustatykite F2 = C1. Prijungę kontaktą prie CY, pasirinkite atitinkamą reakciją nustatymu F3. C1 vėl atidaro uždarant, C2 vėl uždaro atidarant, C3 sustabdo ir po to automatiškai uždaro (reikalingas F19); C4 laukia, kol kliūtis bus pašalinta, tada atnaujina judėjimą.

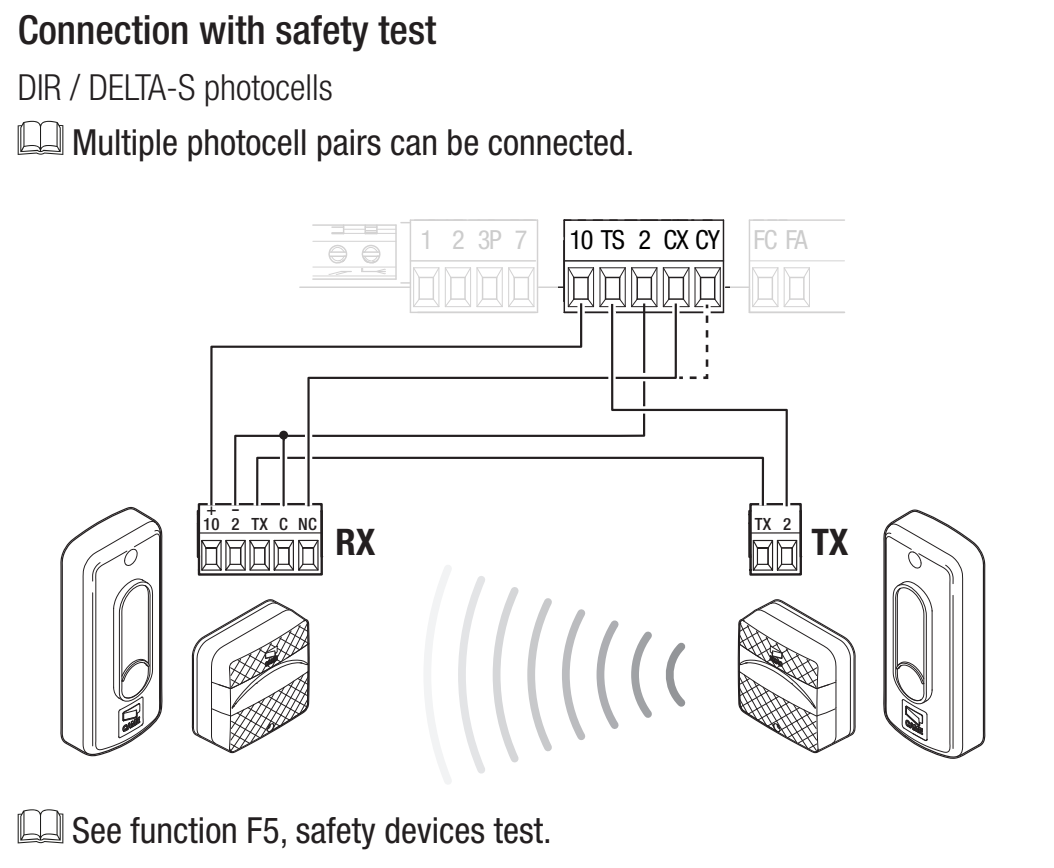

Testo prijungimas per TS
Atliekant testą, TX 2 perjungiamas į TS, o RX 2 ir RX C lieka prijungti prie plokštės 2 gnybto. TX jungtis tarp siųstuvo ir imtuvo lieka prijungta. Pirmiausia pakeiskite jungtis, kai maitinimas išjungtas, ir tik tada įjunkite testą.
Nustatykite F5 = 1, jei naudojamas CX; 2, jei CY; arba 4, jei naudojami ir CX, ir CY. Jei testas nepavyksta, rodomas E4 ir pavara nevykdo komandos. Ši funkcija naudojama kartu su aktyviais saugos įėjimais.
Prijungę patikrinkite, ar spindulys nutrūksta atitinkamo judėjimo metu ir ar jį vėl atlaisvinus veikimas atkuriamas. Neužtrumpinkite saugos įėjimo kaip nuolatinio gedimo sprendimo.
Apsauginiai kraštai
NC kontaktinį kraštą prijunkite tarp 2 ir CX arba CY ir pasirinkite C7 – vėl atidaryti uždarant, arba C8 – vėl uždaryti atidarant. Potencialo neturintis kontaktas neturi poliškumo. Varžinės apsauginės briaunos nejunkite kaip paprasto NC kontakto; jai būtina konkrečiam valdikliui tinkama sąsaja.
Pirmasis ZN7 paleidimas
- Patikrinkite, ar vartai juda laisvai, ar krumpliastiebis, fiksuoti ir perjungiamieji mechaniniai ribotuvai yra tvarkingi, pavara užfiksuota, jungtys tinkamos ir pavojingos vietos apsaugotos.
- Įjunkite maitinimą ir patikrinkite ekraną. Nustatykite A1 = 1, jei variklis skirtas vartams iki 400 kg, F54 pagal judėjimo kryptį ir F1 pagal prijungtą STOP įėjimą.
- Nustatykite F2/F3 pagal prijungtas apsaugas ir, jei reikia, įjunkite testą F5. Nenaudojamus įėjimus palikite išjungtus. Mokymo metu F11 turi būti nustatyta į ON.
- Atlikite A3 – eigos mokymas.
- Nustatykite veikimo parametrus ir naudotojus; išbandykite visą ciklą, dalinį atidarymą, kiekvieną saugos įtaisą, švyturėlį ir veikimą dingus elektros tinklo įtampai.
Pirmasis įprastas manevras įjungus maitinimą yra atidarymas; palaukite, kol jis bus baigtas. A3 kalibravimas turi atskirą seką. Pastebėję neįprastą triukšmą, vibraciją ar netinkamą judėjimo kryptį, nedelsdami sustabdykite ESC/STOP ir pašalinkite priežastį.

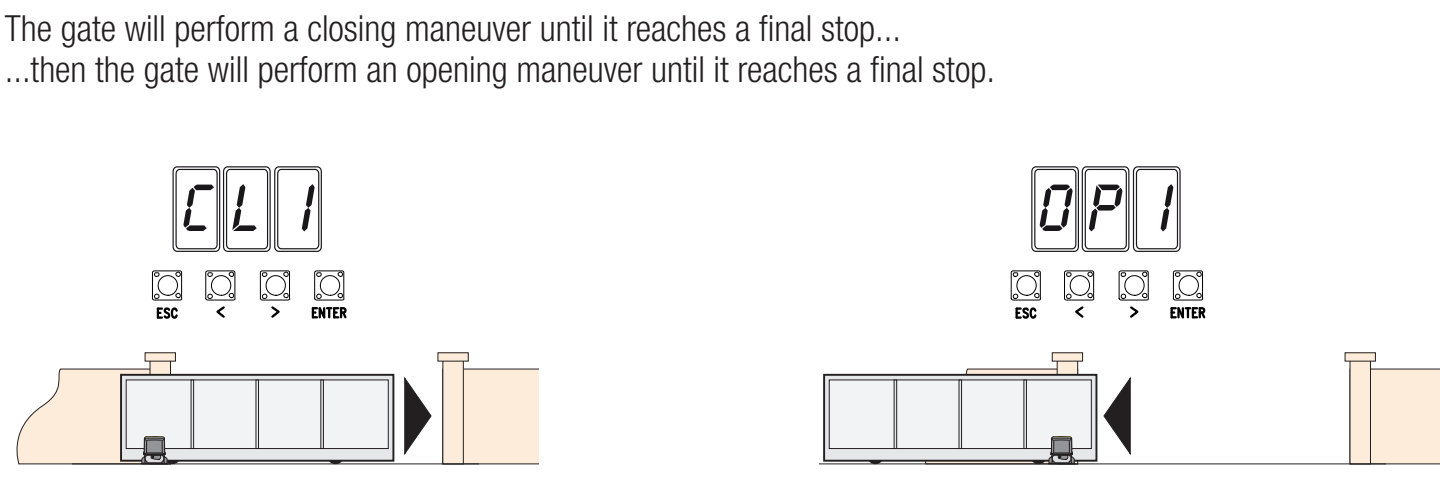

A3 – automatinis eigos mokymas
Būtinos sąlygos: teisingai nustatytos A1 ir F54 reikšmės, nustatytas STOP, aktyvus enkoderis, tinkamai sureguliuoti galiniai jungikliai ir fiksuoti mechaniniai ribotuvai. Rankiniu būdu perkelkite vartų sąvarą maždaug į vidurį ir vėl užfiksuokite pavarą. Judėjimo zona turi būti laisva.
Kalibravimo metu saugos įtaisai neveikia; sustabdyti galima tik ESC mygtuku. Technikas privalo stebėti visą judėjimą ir neleisti žmonėms patekti į vartų judėjimo zoną.
- Paspauskite ENTER, rodyklėmis pasirinkite A3 ir patvirtinkite ENTER.
- Pasirinkite ON ir patvirtinkite ENTER.
- Pirmiausia pavara uždaro vartus iki galinės padėties; ekrane rodoma CL1.
- Tada ji atidaro vartus iki galinės padėties; ekrane rodoma OP1.
- Baigę patikrinkite visą judėjimo eigą ir apsaugos įtaisus. Jei rodomas E1/E2, pirmiausia pašalinkite priežastį pagal diagnostikos informaciją; nekartokite mokymo, kol yra mechaninis gedimas.
Programavimas ekranu
Programuokite, kai pavara sustabdyta. ENTER atidaro meniu ir patvirtina pasirinkimą; rodyklės </> pasirenka punktą arba keičia reikšmę. Pakeitę paspauskite ENTER, kad patvirtintumėte. ESC atšaukia nepatvirtintą pakeitimą, grįžta atgal arba uždaro meniu. Įprasto veikimo metu ESC sustabdo pavarą; rodyklėmis galima atlikti bandomąjį judesį.
Paryškintai nurodytos šio meniu gamyklinės reikšmės. Priedų funkcijos rodomos tik tada, kai įdėta reikiama kortelė arba įjungta susijusi funkcija. Prieš keisdami užsirašykite esamus nustatymus. Kuo mažesnis F34/F35 jautrumo skaičius, tuo didesnis jautrumas; pakeitus greitį, sukimo momentą ar jautrumą būtina patikrinti jėgas ir apsaugas.
F funkcijos
Naudotojai ir sistemos U / A / H
Nuotolinio valdymo pultų susiejimas ir ištrynimas
ZN7 atminties talpa – 250 naudotojų. Imtuvas turi būti įstatytas į AF lizdą ir atitikti siųstuvo dažnį bei kodavimą. 433,92 MHz fiksuoto kodo pavyzdys – TOP-432EE su AF43S. U4 gali apriboti priimamų kodavimo būdų diapazoną; vienodo dažnio nepakanka.
- U1 pasirinkite veiksmą: 1 – žingsnis po žingsnio, 2 – nuoseklus valdymas, 3 – tik atidaryti arba 4 – dalinis atidarymas.
- Patvirtinkite paspausdami ENTER, tada išsiųskite kodą paspaudę pasirinktą pulto mygtuką.
- Norėdami pridėti kitą naudotoją, pakartokite veiksmus. Užsirašykite įrašų numerius ir jiems priskirtas komandas, tada patikrinkite, kaip jos veikia.
Vieną naudotoją galite ištrinti per U2: pasirinkite ĮJ., rodyklėmis pasirinkite numerį arba suaktyvinkite atitinkamą išsaugotą siųstuvą ir patvirtinkite ENTER mygtuku. Ekrane pasirodęs CLr patvirtina ištrynimą. U3 = 1 ištrina visus naudotojus.
U4 = 2 (kintamasis kodas) arba 3 (TWIN) ištrina anksčiau išsaugotus siųstuvus su kitokiu kodavimu. Prieš keisdami patikrinkite sistemą, H1 versiją ir pultų registrą; nenaudokite šio pakeitimo imtuvo gedimui bandymų būdu šalinti.
Atsarginė kopija naudojant Memory Roll
- Atjunkite maitinimo tinklą ir, jei yra, baterijas, tada įstatykite Memory Roll į jo jungtį.
- Įjunkite maitinimą; duomenims išsaugoti naudokite F50 = 1, o duomenims įkelti – F51 = 1. Įkeliant plokštės duomenys pakeičiami išsaugotais duomenimis.
- Baigę vėl atjunkite maitinimą ir išimkite atminties kortelę.
- Įkėlę patikrinkite modelį, kryptį, apsaugas ir visas komandas. Ši ZN7 turi Memory Roll jungtį; nenaudokite neegzistuojančio USB prievado.

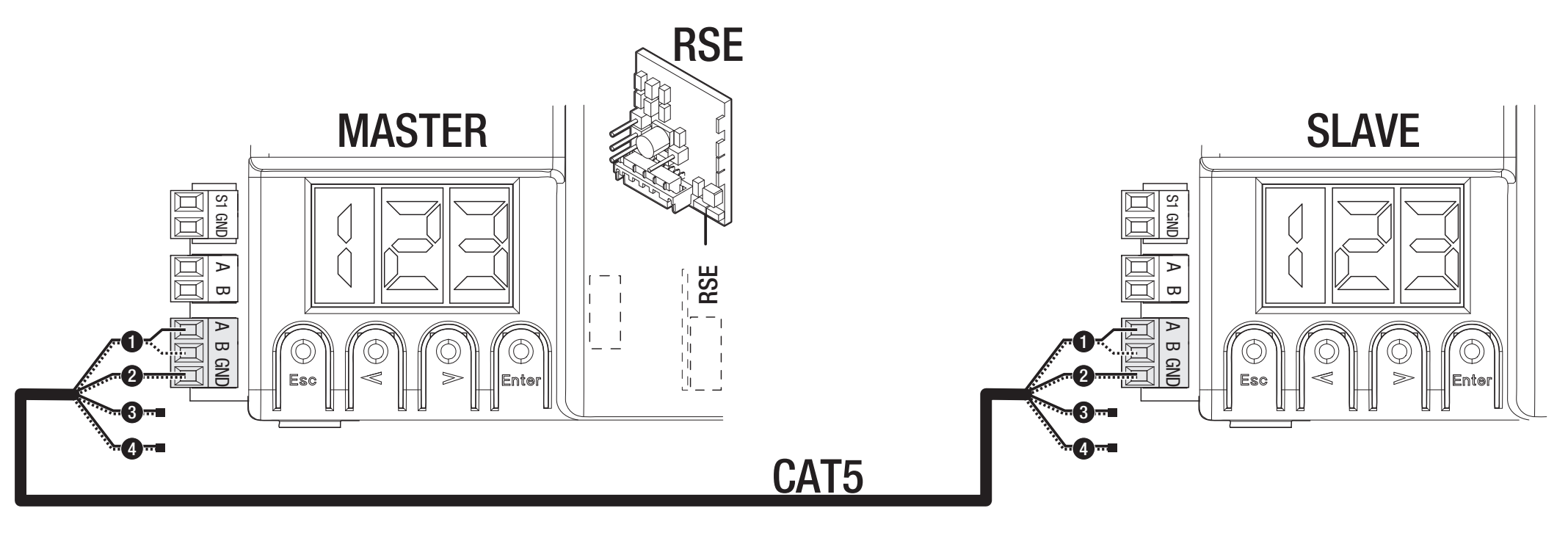

Dviejų pavarų sujungimas
Kiekvienoje plokštėje naudokite RSE kortelę ir CAT 5 kabeliu sujunkite pagal A–B–GND schemą. Valdymo ir saugos įtaisus prijunkite prie MASTER plokštės. Jame nustatykite F49 = 1, kryptį – F54, o parametrų perdavimą – F52. Naudotojus išsaugokite MASTER įrenginyje; dalinis atidarymas ir žingsninis valdymas veikia pagal pavaizduotą bendrą sistemą.
Belaidė RIO saugos sistema
RIOCN8WS naudoja atskirą RIO jungtį. F65/F66 nustato du belaidžius saugos kraštus, o F67/F68 – du fotoelementų kanalus. Patikrinkite tikslų elemento ir kanalo žymėjimą ekrane. Belaidės saugos sistemos testas tebėra aktyvus; prieš vėl pradėdami eksploatuoti pašalinkite ryšio praradimo E17 arba trūkstamos konfigūracijos E18 priežastį.
A4 – parametrų atkūrimas
Prieš atkurdami parametrus užsirašykite H1 versiją, nustatymus ir naudotojus; jei turite „Memory Roll“, išsaugokite duomenis. A4 pasirinkite ON ir patvirtinkite ENTER. Čia aprašytame modelyje atkuriami gamykliniai nustatymai ir ištrinami išmokti vartų eigos duomenys.
Atlikę atkūrimą iš naujo nustatykite A1, F54, F1, saugos įvestis ir atlikite A3 mokymą. Prieš pradėdami įprastai eksploatuoti patikrinkite saugos įtaisus. Naudotojų ištrynimas yra atskira U3 funkcija. Plokštėje su kitokiu meniu A4 atkūrimo apimtis gali skirtis; vadovaukitės konkretaus modelio instrukcijomis.
Diagnostika pagal ekrano rodmenis
| Kodas | Reikšmė / patikra |
|---|---|
| E1 | Kalibravimo klaida. Patikrinkite A3, mechaniką, kryptį ir galinius jungiklius. |
| E2 | Nustatymo klaida. Patikrinkite modelį A1, kryptį F54 ir ar mokymas baigtas. |
| E3 | Enkoderio klaida. Atjungę maitinimą patikrinkite jungtį +/E/− ir laidus; atlikę remontą pakartokite mokymą. |
| E4 | Saugos testo klaida. Patikrinkite TX jungtį su TS, maitinimą, NC ir F5. |
| E7 | Viršyta veikimo trukmė. Patikrinkite pasipriešinimą, atramas ir ar judėjimas užbaigiamas. |
| E9 | Kliūtis uždarant. Pašalinkite tikrąją kliūtį; patikrinkite krumpliastiebį ir jautrumą. |
| E10 | Kliūtis atidarant. Patikrinkite vartų eigą ir tinkamą jėgos nustatymą. |
| E11 | Per daug iš eilės aptiktų kliūčių. Sutaisykite mechaniką arba pašalinkite apsaugos suveikimo priežastį. |
| E13 | Abu galinių padėčių kontaktai atviri. Patikrinkite FA/FC/F ir galinės padėties jungiklius. |
| E14 | Nuosekliojo ryšio klaida. Patikrinkite RSE, CAT 5 ir konfigūraciją. |
| E15 | Nesuderinamas siųstuvas. Patikrinkite AF, dažnį ir U4. |
| E17 | Belaidės sistemos ryšio gedimas. Patikrinkite RIO, įrenginius ir trukdžius. |
| E18 | Belaidė sistema nesukonfigūruota. Patikrinkite RIO ir atitinkamus F65–F68 parametrus. |
Jei vartai nejuda, patikrinkite maitinimą, ar pavara neužblokuota, STOP grandinę ir aktyvias saugos įvestis, nuolat nuspaustą mygtuką bei siųstuvo bateriją. Jei vartai atsidaro, bet neužsidaro, patikrinkite fotoelementus ir jų NC kontaktą. Neapeikite apsaugos gedimo nuolatiniu trumpikliu.
ZN7 saugikliai, skirti 230 V
| Grandinė | Greito veikimo saugiklis |
|---|---|
| Maitinimo tinklas LINE | 1,6 A-F |
| Priedai | 2 A-F |
Saugiklius tikrinkite atjungę elektros tinklą ir baterijas. Keiskite tik tokios pačios vertės ir tipo saugikliu; pirmiausia pašalinkite trumpojo jungimo arba perkrovos priežastį.
Priežiūra ir techninis aptarnavimas
Reguliariai tikrinkite, ar švarūs vartų bėgelis ir krumpliastiebis, ar vartai lengvai juda rankomis, ar pavara tvirtai pritvirtinta, ar tvarkingos galinės padėties atramos, kabeliai, atblokavimo įtaisas, fotoelementai ir kiti saugos įtaisai. Prieš valydami ar atlikdami darbus atjunkite elektros tinklą ir, jei yra, baterijos rezervinį maitinimą. Pastebėję pažeidimų, neįprastą triukšmą ar vibraciją, sustabdykite įrenginį ir pašalinkite priežastį.
Variklio sukimo momentą A6 ir jautrumą F34/F35 nustatykite pagal realią mechaninę sistemą. Didesnis sukimo momentas neturi maskuoti pasipriešinimo ar gedimo; pakeitę nustatymus išmatuokite jėgas ir patikrinkite saugos įtaisus. Techninės priežiūros žurnale nurodykite H1 versiją, manevrų skaitiklio A5 rodmenį ir atliktus remonto darbus.

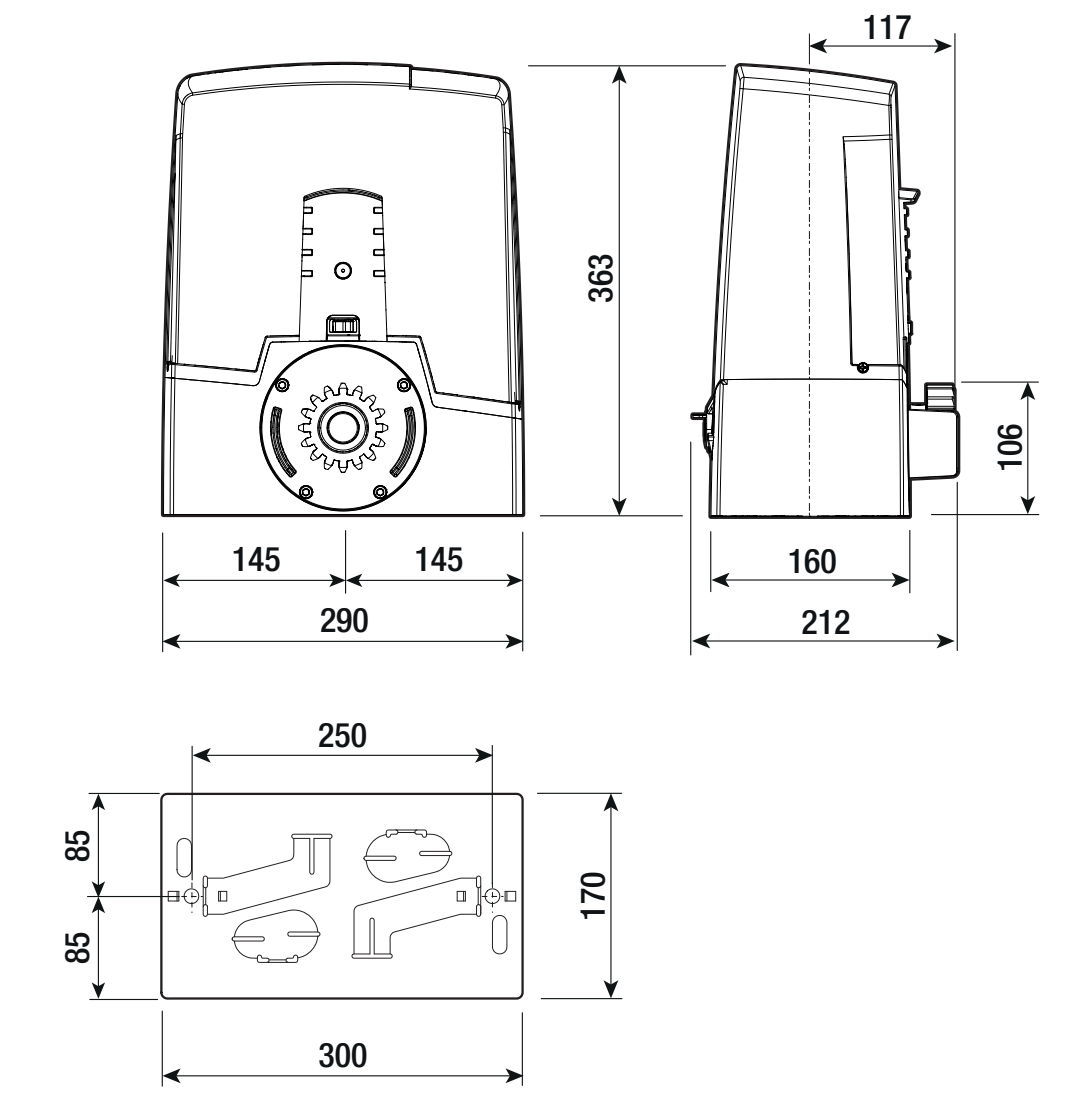

BXV04AGS techninės charakteristikos
| Parametras | Vertė |
|---|---|
| Didžiausias vartų varčios svoris | 400 kg |
| Didžiausias vartų varčios ilgis | 14 m |
| Pavaros maitinimas – elektros tinklas | 230 V AC, 50/60 Hz |
| Variklio maitinimas | 24 V DC |
| Galia | 170 W |
| Didžiausia srovė | 7 A |
| Stūmimo jėga | 350 N |
| Didžiausias slinkimo greitis | 12 m/min |
| Veikimo trukmė | 180 s |
| Apsaugos klasė | IP44 |
| Darbinė temperatūra | −20 iki +55 °C |
| Darbo režimas | Intensyvus darbo režimas; tai nėra fiksuotas ciklų skaičius per valandą. |
| Energijos sąnaudos budėjimo režimu | 5,5 W |
| Apsaugos klasė | I |
| Krumpliaratis / galinės padėties jungikliai | Modulis 4 / mechaniniai |
| Aprašyto modelio valdymas | ZN7, ekranas + ESC / rodyklės / ENTER |
