Pavaros komplektas stumdomiesiems vartams iki 400 kg CAME BXL04AGS, 801MS-0140 (D)
| Produkto prieinamumas: | per 3 dienas | Prekes įprastai išsiunčiame per 3 dienas. |
|---|
per 3 dienas
354,02 € su PVM
| Svoris |
|---|
| 12 kg |
Produkto aprašymas Pavaros komplektas stumdomiesiems vartams iki 400 kg CAME BXL04AGS, 801MS-0140 (D)
CAME BXL04AGS pavara skirta stumdomieji vartai svorio iki 400 kg ir pravažiavimo pločio iki 10 m. Turi elektromechaninį stabdymo jungiklį. Pavara yra negrįžtamoji. Išsamios techninės savybės ». Atsisiųsti instrukciją ».
BXL04AGS su valdymo plokšte ZN6 yra slankiojančių vartų pavara su 24 V DC varikliu ir mechaniniais galiniais jungikliais. Maitinimas iš tinklo – 230 V AC. Vartų varčios svorį, ilgį ir pasipriešinimą vertinkite kartu; pavara netinka sunkiai judančiai ar pažeistai varčiai.
Montavimo, prijungimo prie elektros tinklo ir paleidimo darbus turi atlikti kvalifikuotas technikas. Prieš pradėdami darbus atjunkite maitinimą iš tinklo ir, jei yra, baterijas. Enkoderis ir fotoelementai nepakeičia standžių atramų, pavojingų vietų apsaugos ir jėgų patikros sumontuotuose vartuose.
Prieš programuodami patikrinkite valdymo plokštę. Toliau pateikti nustatymai taikomi ZN6 plokštei su penkiais DIP jungikliais, trimis reguliatoriais ir P1 mygtuku. Jei pavaroje įrengta kita plokštė arba ekranas, šių DIP jungiklių kombinacijų nenaudokite.
CAME BXL04AGS rinkinys

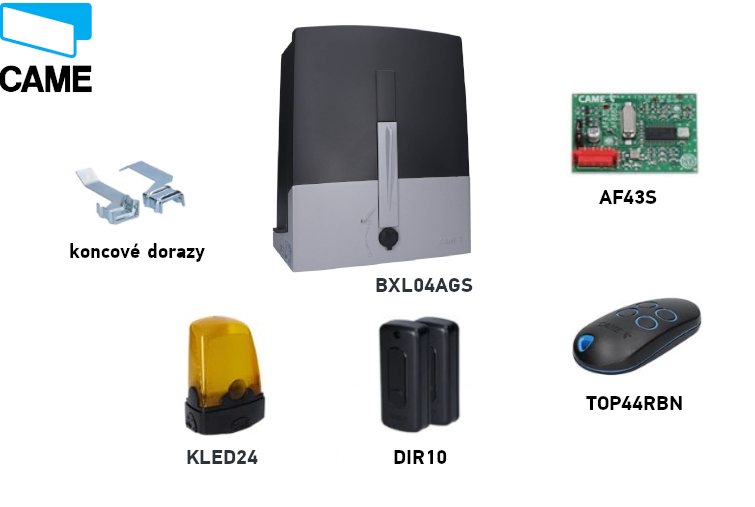

Rinkinį sudaro pavara su 24 V varikliu, nuotolinio valdymo pultas, fotoelementai, radijo imtuvas ir švyturėlis. Kitus elementus, ypač krumpliastiebį ir papildomą valdymo įrangą, rinkitės pagal konkrečius vartus. Prieš prijungdami patikrinkite valdymo įrangos ir komplekte esančių komponentų žymėjimą.
| Savybė | CAME BXL04AGS |
|---|---|
| Rinkinys |  BXL04AGS / 801MS-0140 (D) |
| Didžiausias vartų varčios svoris / ilgis | 400 kg / 10 m |
| Variklis / galia | 24 V DC / 150 W |
| Šiame vadove aprašyta valdymo plokštė | ZN6: DIP jungikliai, P1, reguliatoriai |
| Veikimas | Darbo ciklas – 50 % |
| Radijo imtuvo atmintis | 25 naudotojai |
Suderinami priedai
| Kas | Kodėl | Tipas |
|---|---|---|
| Fotoelementai | Praėjimo stebėjimas; pasirinkite saugos įėjimo reakciją. |
|
| Švyturėlis | Vartų judėjimo signalizavimas. |
|
| Imtuvas | Radijo valdymas su suderinamu kodavimu. |
|
| Nuotolinio valdymo pultas | Papildomas siųstuvas, skirtas suderinamai fiksuoto kodo sistemai. |
|
| Krumpliastiebis | Judėjimo perdavimas vartų varčiai. |
|
| Mygtukas / raktinis jungiklis | Vietinė komanda arba STOP signalas. |
|
Pavaros montavimas
Atblokavus pavarą, vartai turi lengvai judėti per visą eigą, be nuolydžio, pažeistų ratukų ar pavojaus iššokti iš kreipiančiosios. Patikrinkite, ar yra tvirtos mechaninės atramos atidarytoje ir uždarytoje padėtyse, ar pagrindas stabilus ir ar apsaugotos vietos, kuriose vartų varčia gali ką nors prispausti. Pavaros vietoje neturi kauptis vanduo ir į ją neturi būti nukreipta tiesioginė vandens srovė.

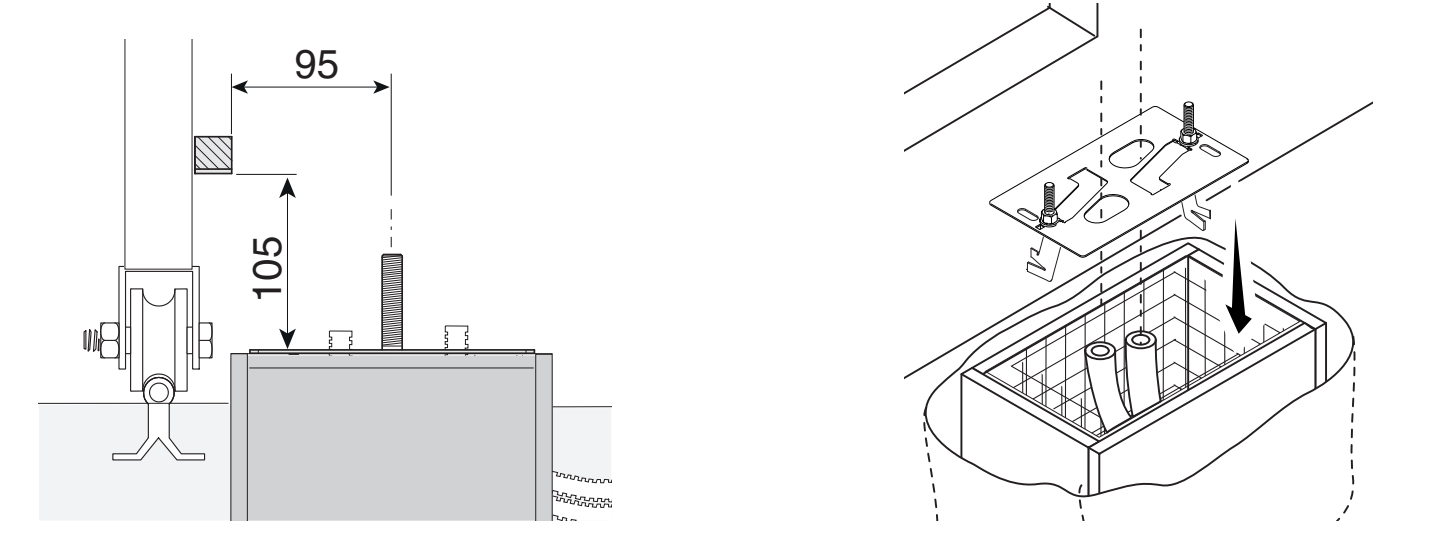

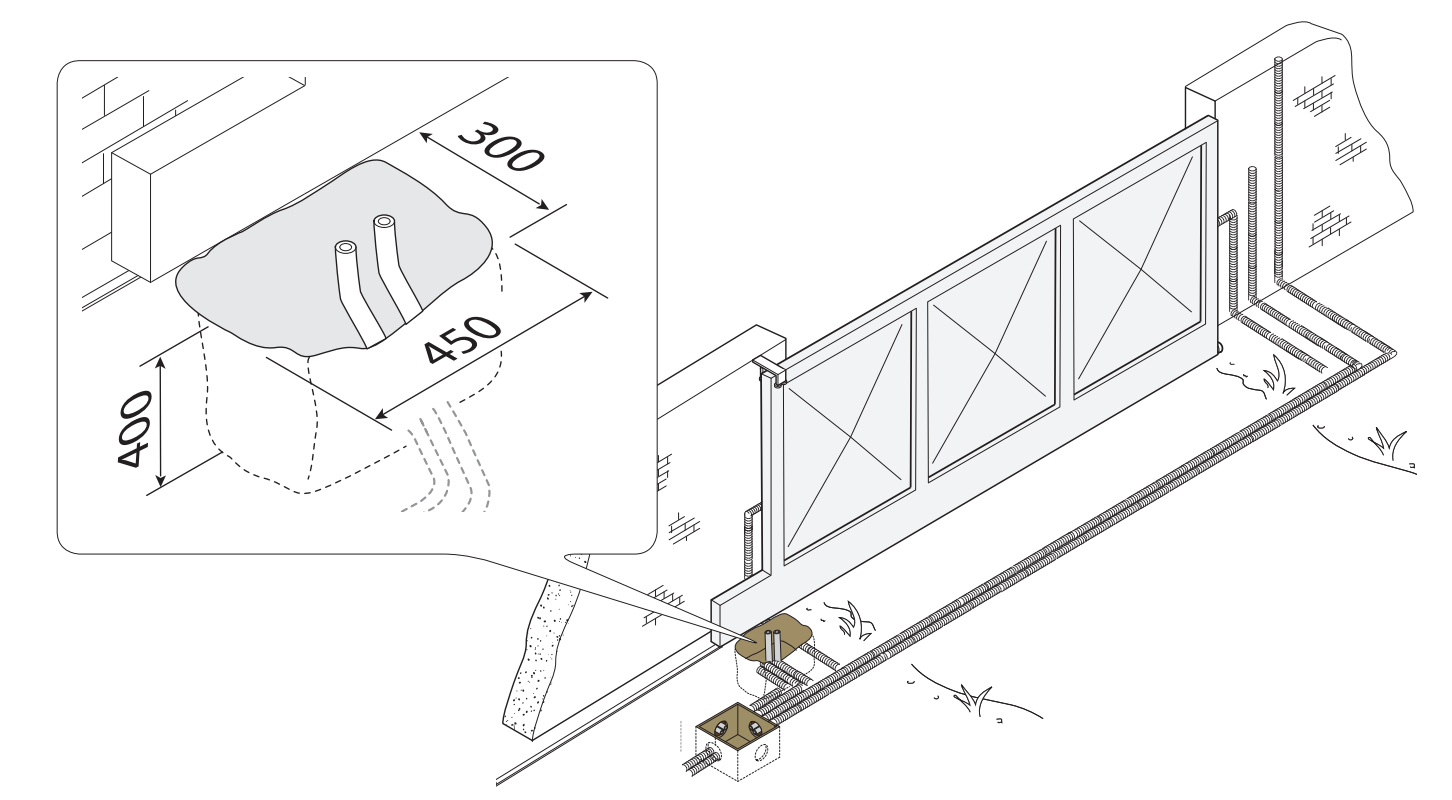

Pamatai ir tvirtinimo plokštė
Montavimo pavyzdyje numatyta iškasti 450 × 300 mm duobę, 400 mm gylio. Pamatų matmenis pritaikykite prie grunto ir konkrečių vartų. Klojiniai turi iškilti 50 mm virš žemės paviršiaus; naudokite armatūrą ir M12 inkarus. Pavaros maitinimo kabeliui rekomenduojamas Ø 40 mm apsauginis vamzdis, o priedams – Ø 25 mm.

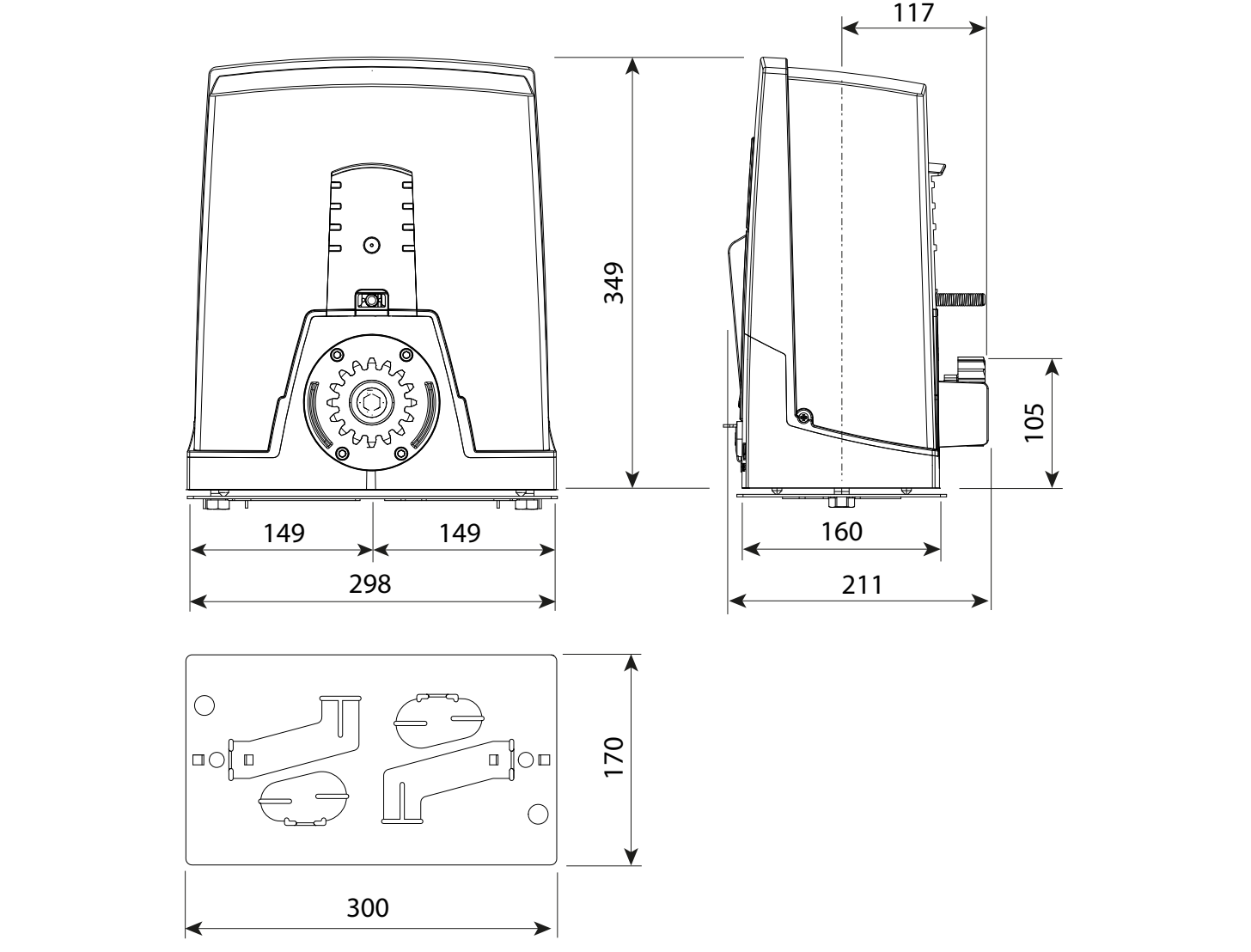

Tvirtinimo plokštę įrenkite horizontaliai, kabelius praveskite pro jos angas, o inkarų srieginę dalį palikite kyšoti virš paviršiaus. Leiskite betonui kietėti bent 24 valandas. Plokštės padėtį krumpliastiebio atžvilgiu nustatykite pagal matmenų brėžinį; šių dviejų pavarų krumpliaračio aukštis skiriasi.

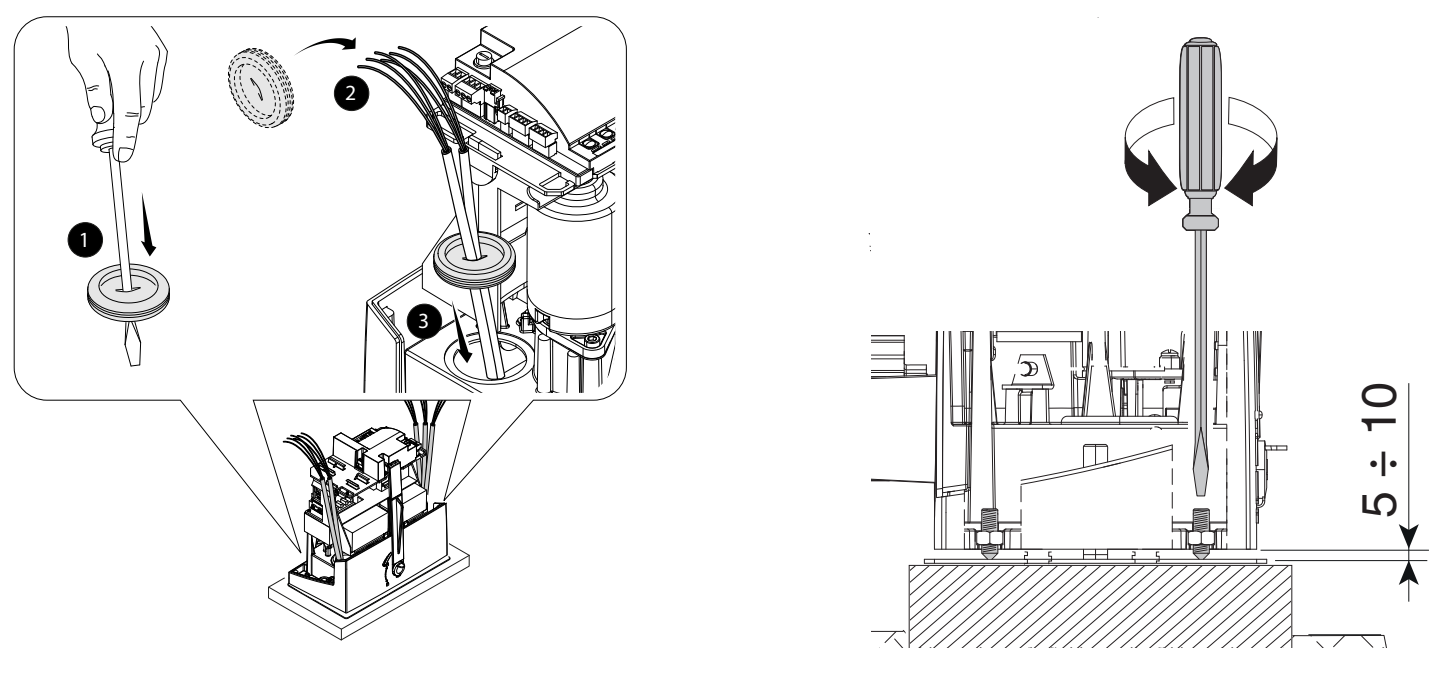

Pavaros įrengimas ir aukščio reguliavimas

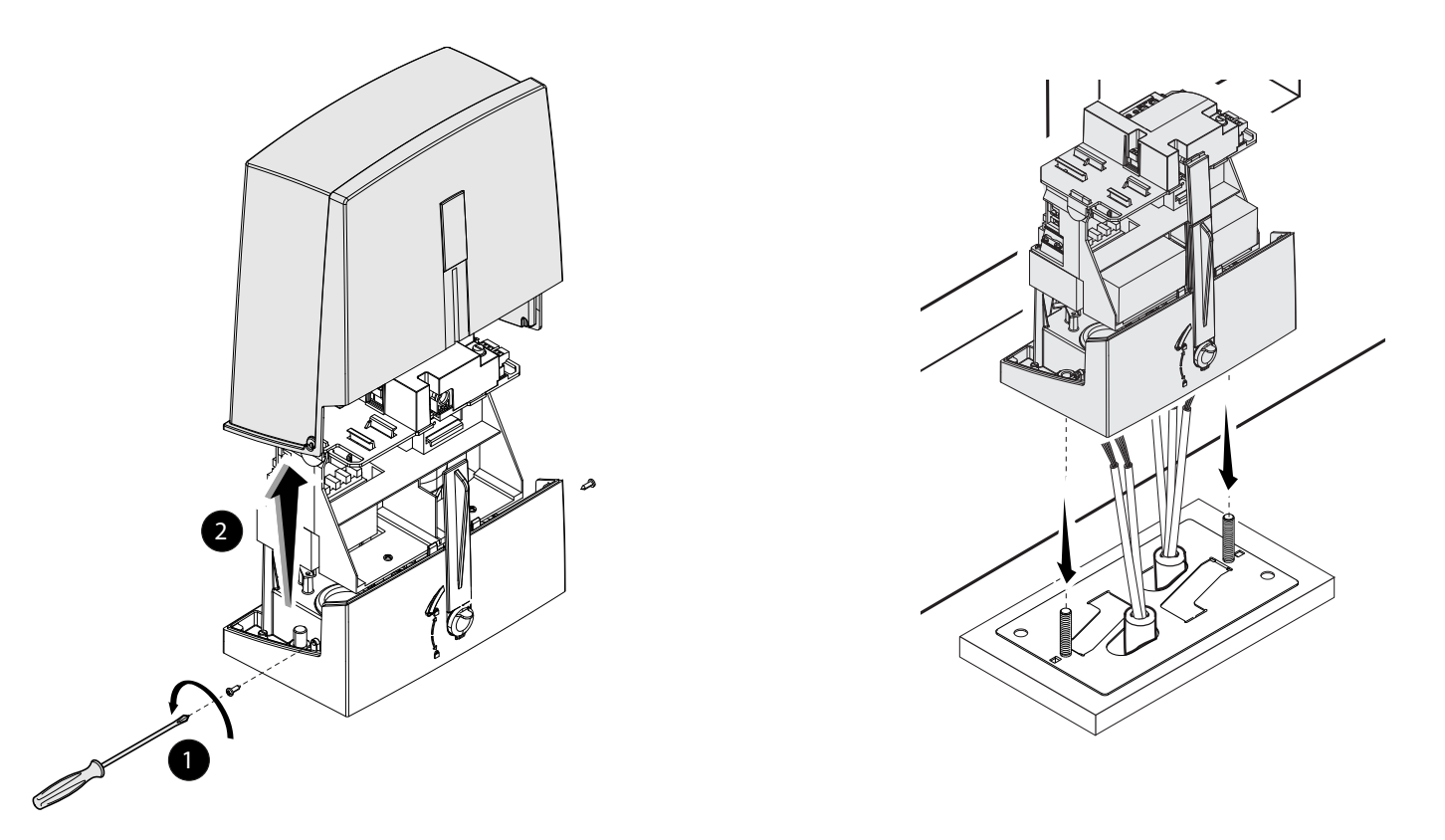

Nuimkite dangtį ir uždėkite pavarą ant plokštės. Kabeliai turi būti įvesti per korpuso apačią ir tinkamai įtaisytas kabelių įvores. Reguliuodami pakelkite pavarą srieginėmis kojelėmis 5–10 mm, kad liktų atsarga krumpliaračio ir krumpliastiebio sukibimui sureguliuoti.

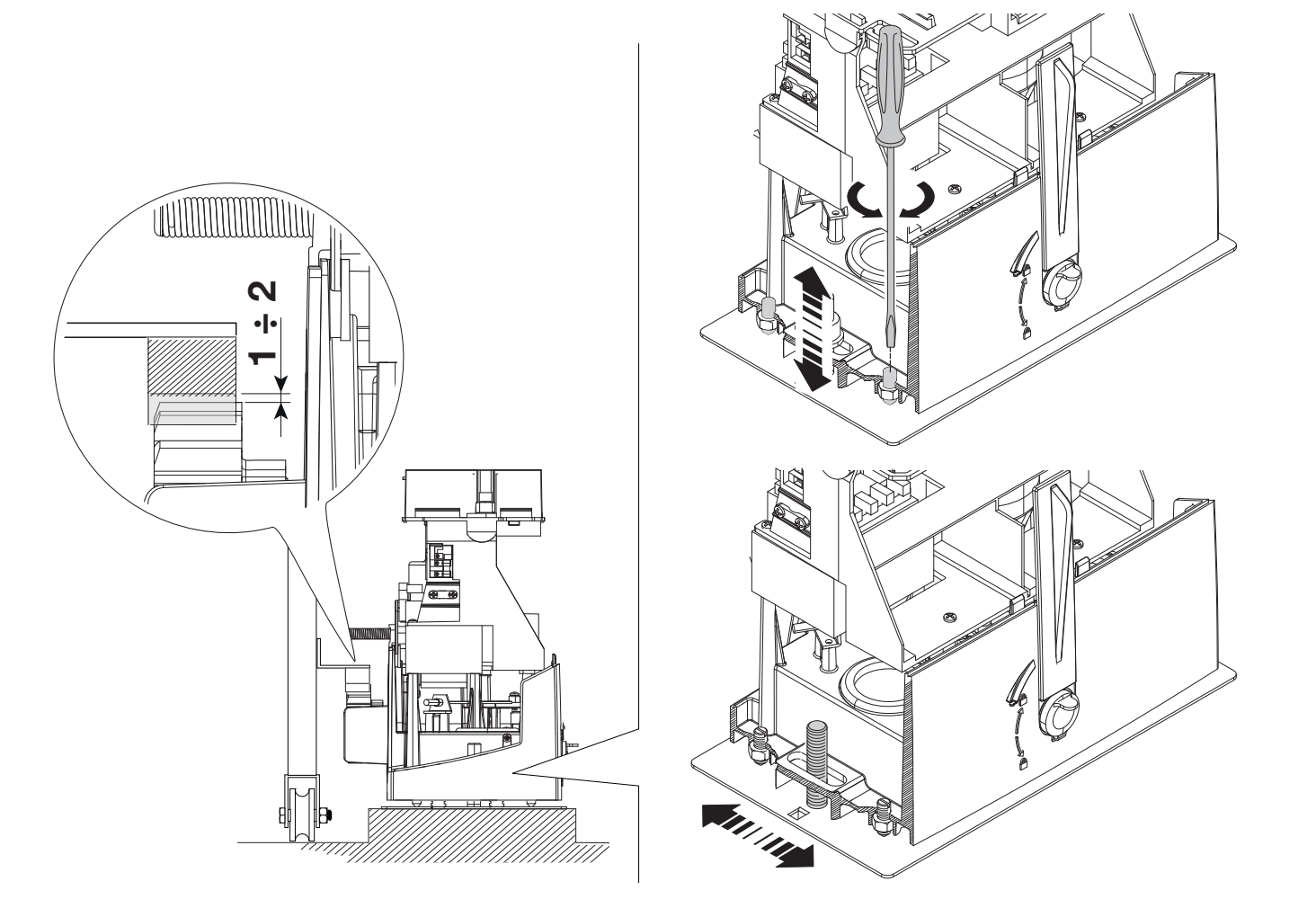

Krumpliastiebis ir sukibimo tarpas

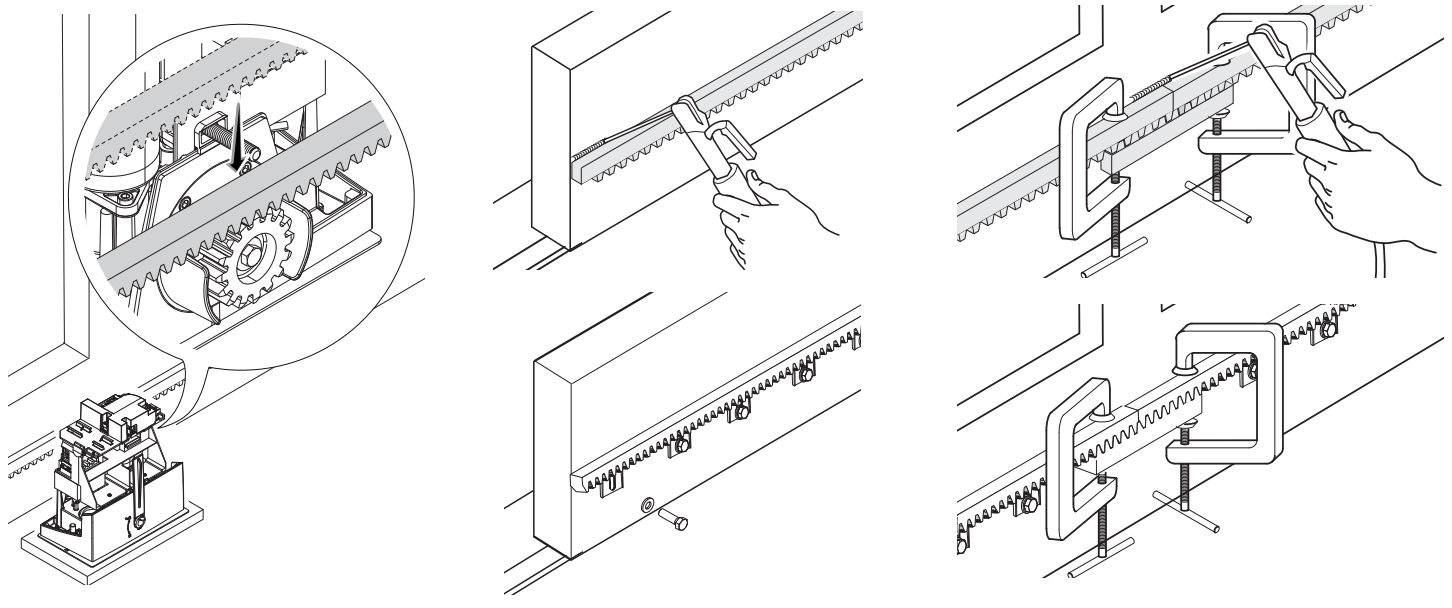

Atblokuokite pavarą ir tvirtinkite krumpliastiebį ranka judindami vartų varčią. Sujungdami dalis, po jungtimi pakiškite pagalbinę krumpliastiebio dalį, kad dantys sklandžiai sutaptų. Sumontavę sureguliuokite pavaros vertikalią ir horizontalią padėtį.
Tarp krumpliastiebio ir krumpliaračio palikite 1–2 mm tarpą. Vartų svoris neturi tekti pavarai. Rankiniu būdu pervažiuokite visą eigą, patikrinkite krumpliaračio ir krumpliastiebio sukibimą bei krumpliastiebio jungtis ir tik tada priveržkite inkarų veržles bei poveržles.

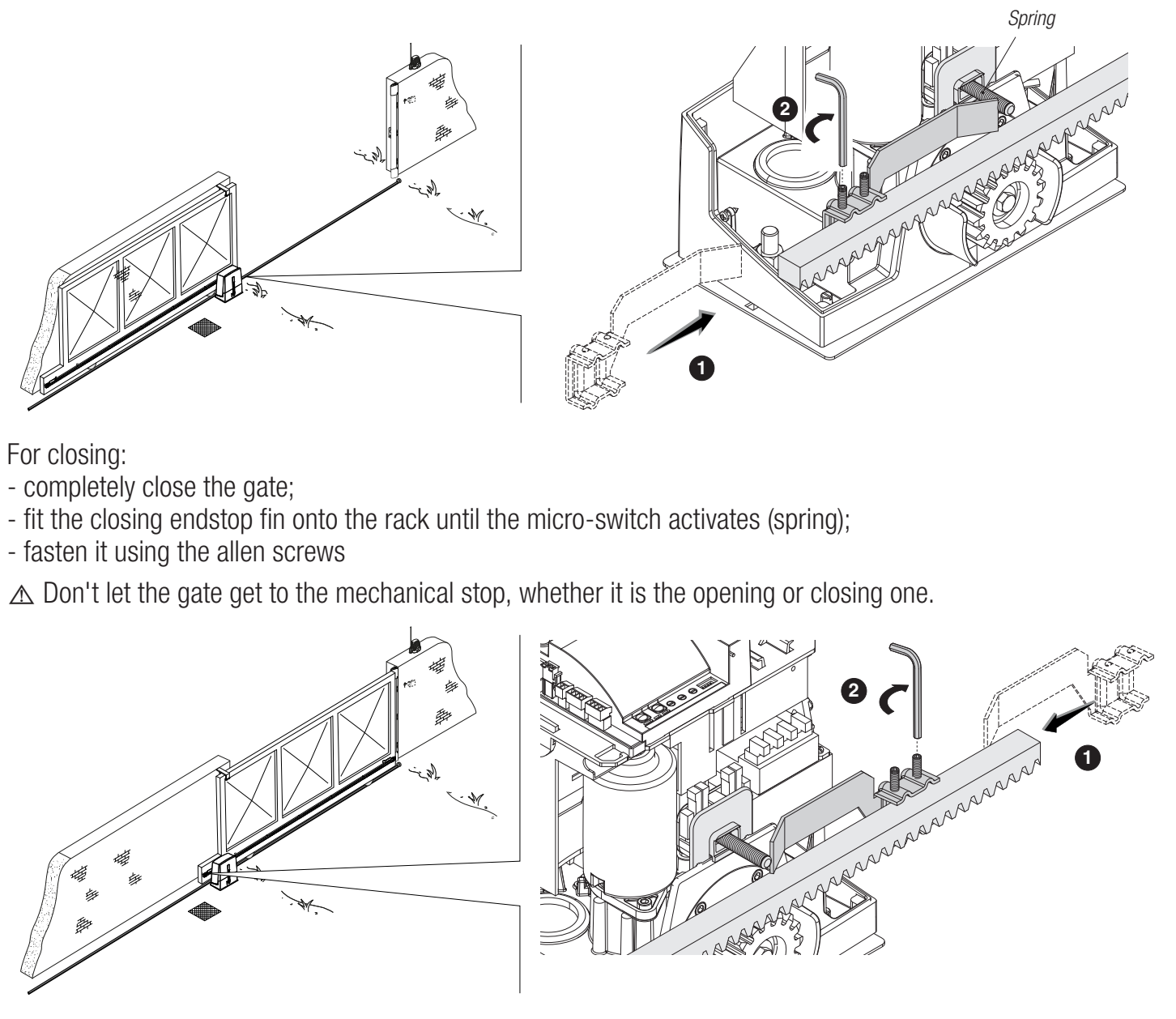

Mechaniniai galiniai jungikliai
Rankiniu būdu perkelkite vartų varčią į atidarytą padėtį. Prie krumpliastiebio pritvirtinkite atidarymo eigos jungiklio kumštelį taip, kad jo nuožulni dalis patikimai perjungtų spyruoklinį mikrojungiklį. Tokiu pat būdu nustatykite uždarymo eigos jungiklio kumštelį. Tvirtai užfiksuokite kumštelius; mechaninė vartų atrama ir pavaros eigos jungiklio kumštelis atlieka skirtingas funkcijas.
Nustatykite išjungimo padėtį taip, kad įprastai atidarant ar uždarant pavara nestumtų vartų varčios į mechaninę atramą.
Elektros instaliacija
| Prijungimas | Kabelis / sąlyga |
|---|---|
| 230 V AC tinklas, L/N/PE | 3G × 1,5 mm² iki 20 m ilgio; 3G × 2,5 mm², kai ilgis 20–30 m. |
| Švyturėlis / komanda | 2 × 0,5 mm²; konkrečią apkrovą ir ilgį patikrinkite, kad parinktumėte tinkamą skerspjūvį. |
| DIR10 fotoelementai | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm² pagal sinchronizuotą DIR schemą. Prijunkite ir TX jungiamąjį laidą bei NC kontaktą. |
| Antena | RG58; rekomenduojamas ilgis – iki 5 m. |
Laidininkų turi pakakti visai pasirinktai schemai įgyvendinti. Esant ilgesniam kabelio maršrutui, lygiagrečiai prijungtoms apkrovoms arba kitai įrangai, technikas turi perskaičiuoti skerspjūvį pagal srovę ir įtampos kritimą. Apsaugokite kabelius nuo pažeidimų ir kontakto su varikliu ar transformatoriumi; tinklo maitinimo kabelį ir žemos įtampos grandines tieskite atskirai.

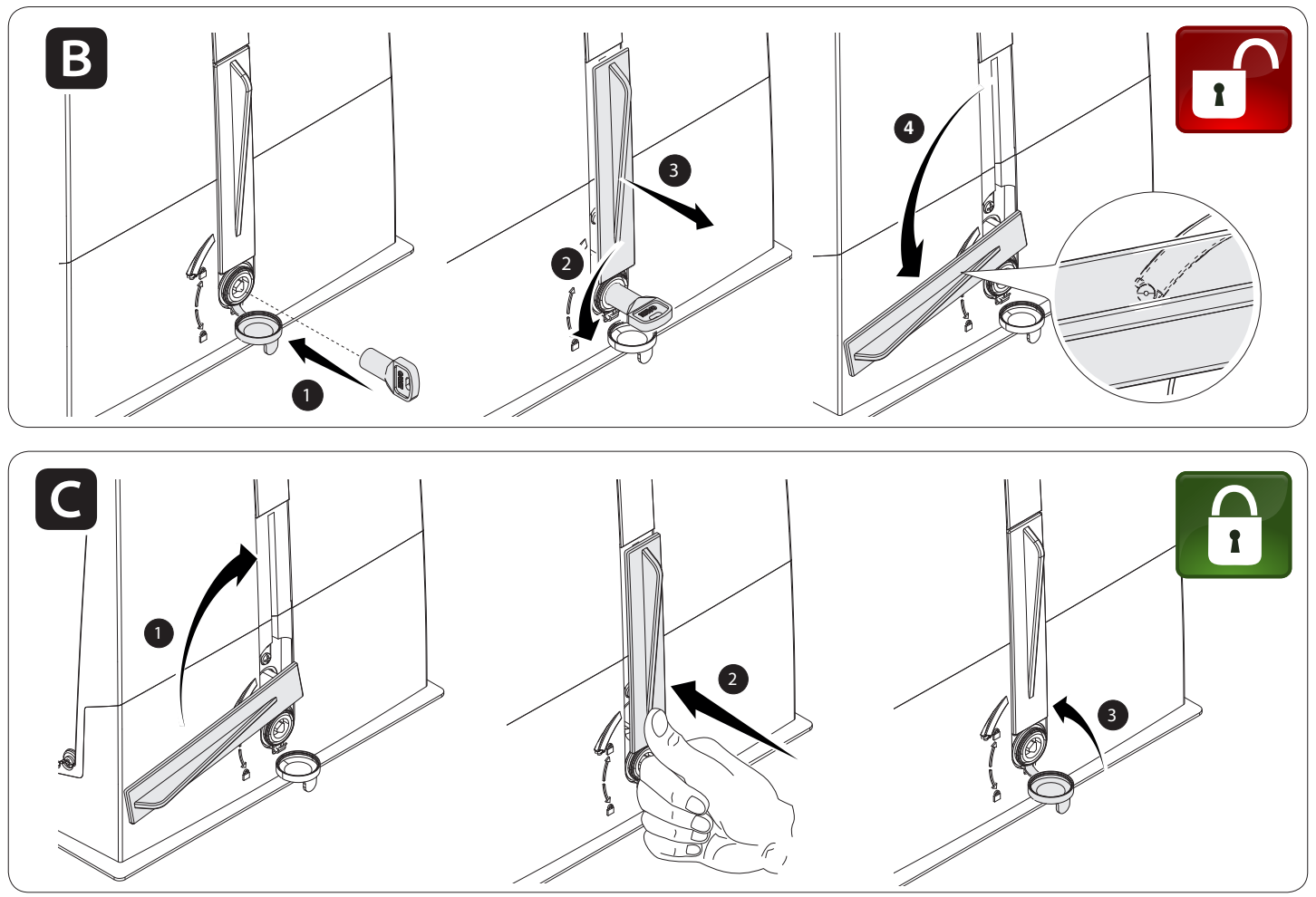

Rankinis atblokavimas dingus maitinimui
Prieš vartus judindami rankiniu būdu, atjunkite maitinimą ir užfiksuokite vartų varčią. Pažeistų arba nesubalansuotų vartų atblokavimas gali sukelti nekontroliuojamą judėjimą.
- Įkiškite raktą į spyną ir pasukite jį pagal laikrodžio rodyklę.
- Patraukite ir atidarykite atblokavimo svirtį, kaip parodyta paveikslėlyje.
- Vartus judinkite rankiniu būdu kontroliuojamai, įsitikinę, kad jų judėjimo zonoje nėra žmonių.
- Vėl užfiksuodami, grąžinkite svirtį į pradinę padėtį ir užrakinkite mechanizmą. Prieš duodami komandą varikliui, patikrinkite, ar pavara užblokuota.

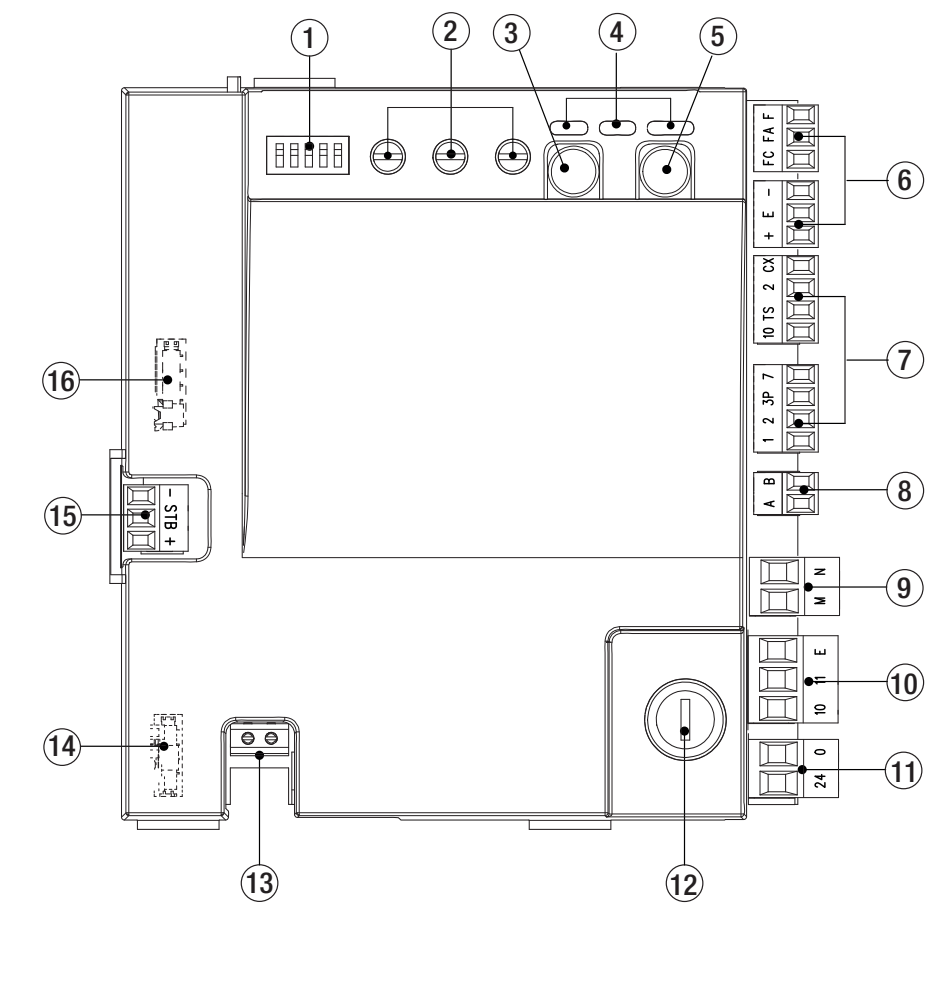

ZN6 valdymo plokštės orientacija
ZN6 turi penkis DIP jungiklius, A.C.T., SP.SLOW ir SENS. reguliatorius, programavimo mygtuką P1 ir komandos mygtuką 7. Šviesos diodai rodo maitinimo, komandų ir saugos įėjimų būseną. Radijui reikalinga į AF jungtį įstatoma kortelė; R800 naudojama su suderinama kodine klaviatūra.
| Paveikslėlio numeris | Elementas |
|---|---|
| 1 / 2 / 3 | DIP jungikliai / reguliatoriai / P1 |
| 4 / 5 | Šviesos diodai / komandos mygtukas 7 |
| 6 / 7 / 8 | Enkoderis ir galiniai jungikliai / komandos ir saugos grandinės / A–B klaviatūra |
| 9 / 10 / 11 | Variklis M–N / priedai / vidinis plokštės maitinimo įvadas |
| 12 / 13 / 14 | Priedų saugiklis / antena / AF |
| 15 / 16 | RGP1 / R800 |

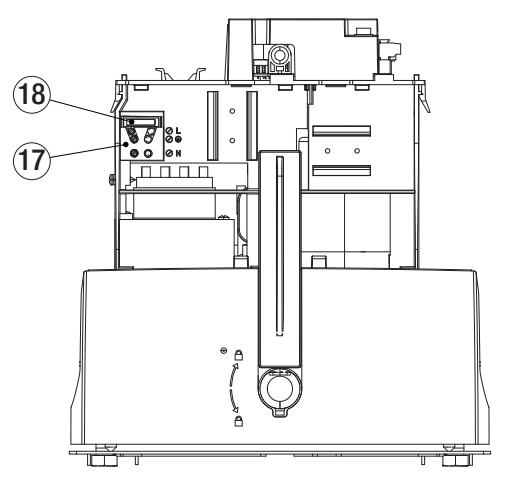

| 17 / 18 | Tinklo gnybtų blokas / tinklo saugiklis |

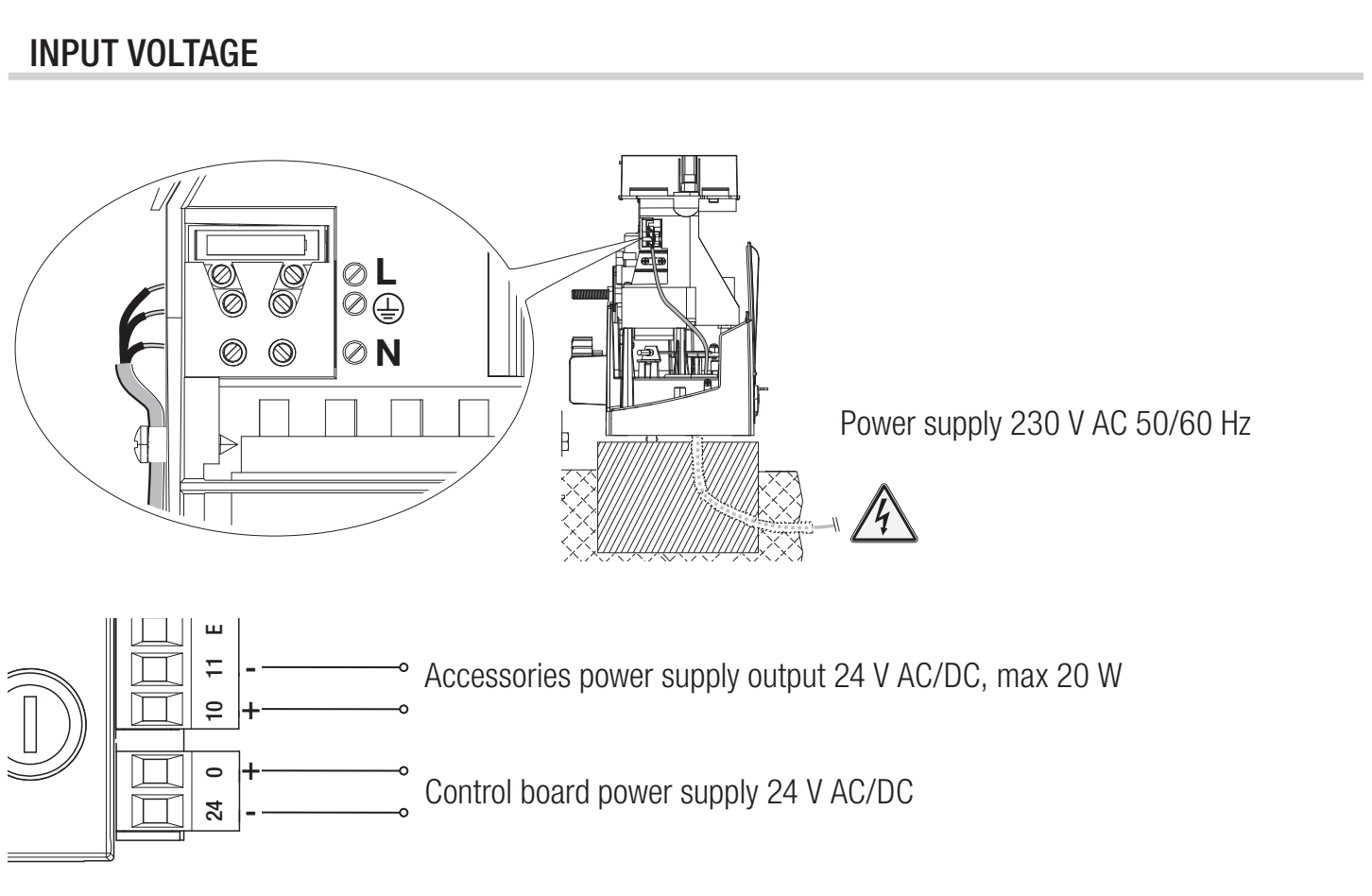

ZN6 gnybtai ir maitinimas
| Gnybtai | Paskirtis / įtampa / poliškumas |
|---|---|
| L / N / PE | 230 V AC, 50/60 Hz tinklas; prijunkite apsauginį PE laidininką. AC – be +/− poliškumo. |
| 10 / 11 | 24 V AC/DC priedai, bendra galia – ne daugiau kaip 20 W. Esant DC: 10 = pliusas (+), 11 = minusas (−); esant AC poliškumo nėra. |
| 10 / E | Švyturėlio išėjimas 24 V AC/DC, maks. 25 W; esant DC, bendrasis gnybtas 10 yra teigiamas, E – perjungiamasis išvadas. Tai nėra nuolatinis priedų maitinimas. |
| 24 / 0 | Vidinis plokštės maitinimo įėjimas 24 V AC/DC; nejunkite jo prie priedų išėjimo. Esant AC poliškumo nėra; esant DC, 0 = +, 24 = −. |
| M / N | 24 V DC variklis; prijunkite pagal originalią schemą. Ne 230 V tinklas. |

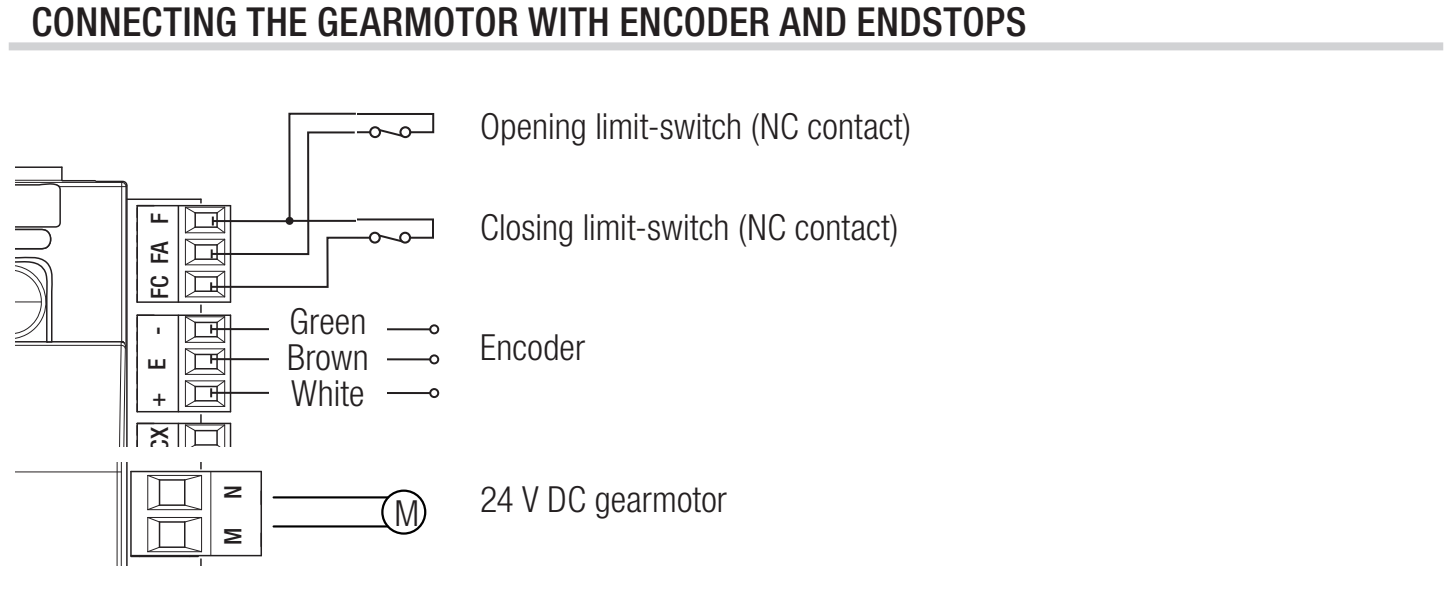

| + / E / − | Enkoderis: maitinimas +/− ir signalas E; tai nėra priedų išėjimas. |
| F / FA, F / FC | Galiniai jungikliai: FA – atidarymas, FC – uždarymas, F – bendrasis; NC kontaktai be poliškumo. |

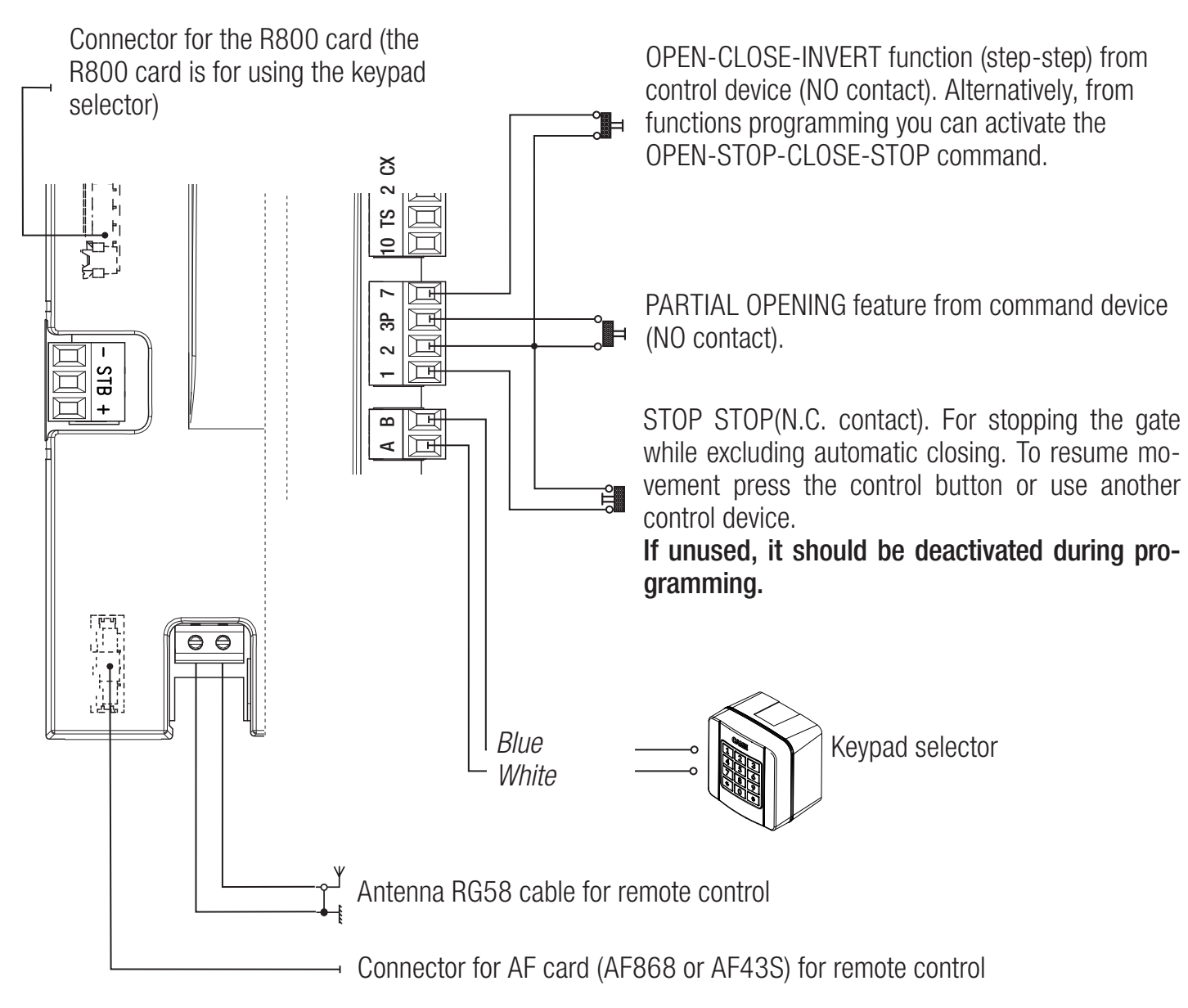

Komandos, STOP ir klaviatūra
| Gnybtai | Kontaktas / veikimas |
|---|---|
| 1–2 | NC STOP. Gamykloje aktyvintas; jei STOP nėra, išjunkite per DIP 2,3. Kontaktas be poliškumo. |
| 2–7 | NO komanda, gamyklinis nustatymas – atidaryti – uždaryti – pakeisti kryptį. Be poliškumo; nejunkite išorinio maitinimo. |
| 2–3P | NO dalinis atidarymas; palaikius mygtuką – atidarymas. Be poliškumo. |
| 2–CX | NC saugos kontaktas; aktyvinkite ir pasirinkite C1/C4. |
| 10–TS | Maitinimo išvadas fotoelementų bandomai grandinei, pagal konkrečią schemą. |
| A–B | Suderinama klaviatūra su R800 kortele, ne variklio gnybtai. |
| Antena / AF | RG58 / įstatoma radijo imtuvo kortelė. Įstatykite tik atjungę tinklo ir akumuliatoriaus maitinimą. |

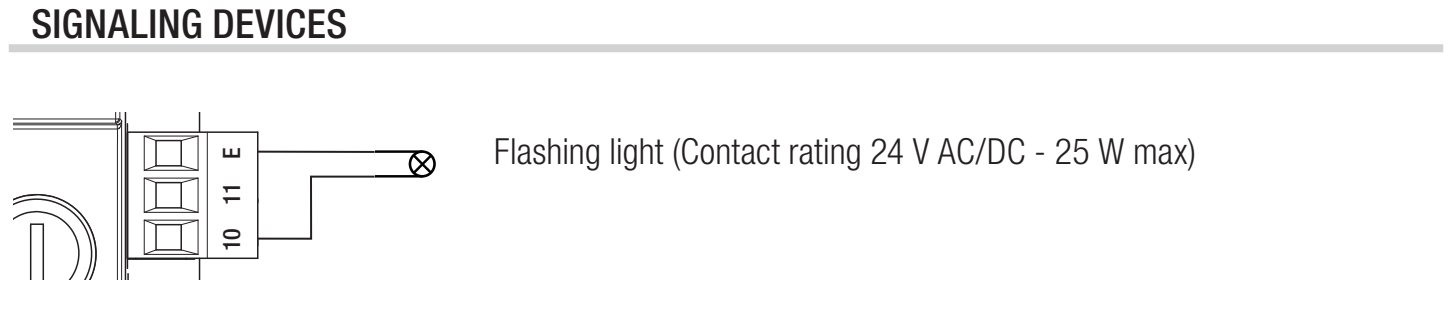

24 V švyturėlis
KLED24 prijunkite prie 10–E. Maitinimas – 24 V AC/DC, galia – 2 W. Esant AC, maitinimo įvadas neturi nuolatinės srovės poliškumo; esant DC, plokštės gnybtas 10 yra teigiamas, o E – perjungiamasis išvadas. KLED24 maitinimo įvade atskirai nepažymėti +/−. 230 V švyturėlio prie šio išėjimo jungti negalima.
Fotoelementai ir saugos bandymas
CAME DIR10 sudaro siųstuvas TX ir imtuvas RX, kurių veikimo nuotolis – 10 m. Nustatykite imtuvo trumpiklį į 24 V. Poros srovės sąnaudos – 60 mA, esant 24 V AC. RX maitinimo gnybtai pažymėti 10 (+), 2 (−); TX – TX (+), 2 (−). Maitinant kintamąja srove, nuolatinės srovės poliškumas netaikomas. TX išvadas yra sinchronizavimo grandinės dalis; nepamirškite jo sujungti.
| Fotodaviklio gnybtas | Įprastas prijungimas | Prijungimas su testu |
|---|---|---|
| RX 10 (+) | Plokštės 10 | Plokštės 10 |
| RX 2 (−) ir RX C | Plokštės 2 | Plokštės 2 |
| RX TX ↔ TX TX (+) | Sujunkite TX tarp imtuvo ir siųstuvo | Tas pats sujungimas |
| TX 2 (−) | Plokštės 2 | Plokštės TS |
| RX NC | Plokštės CX | Plokštės CX |
C–NC kontaktas yra bepotencialis saugos kontaktas. Jis neturi nei pliuso, nei minuso. Maitinimo grandinė ir kontakto grandinė yra dvi skirtingos grandinės. Esant DC, 10 yra teigiamas polius; RX 2 neigiamas išvadas šioje konkrečioje schemoje sujungtas su bendru plokštės gnybtu 2. Nepainiokite gnybto 2 su maitinimo gnybtu 11.
Prijungtą CX įėjimą suaktyvinkite per DIP 4. Kad būtų užtikrinta apsauga uždarant, palikite C1 reakciją; per DIP 1,4 pasirenkama C4. C1, uždarymo metu nutraukus spindulį, vartus vėl atidaro; C4 sustabdo judėjimą ir jį pratęsia pašalinus kliūtį.

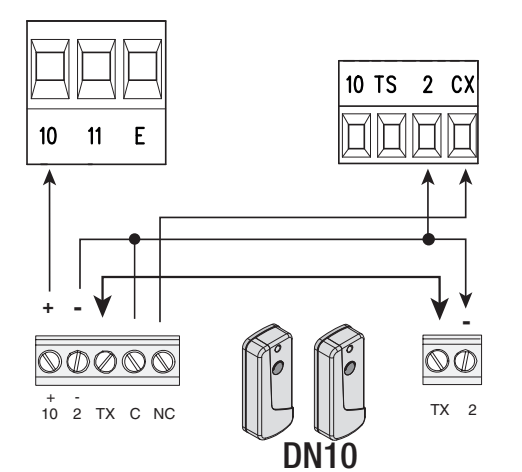

Toliau pateiktose originaliose ZN6 schemose pavaizduoti sinchronizuoti DN10 fotodavikliai. Aukščiau pateiktas DIR10 gnybtų aprašas taip pat pagrįstas jo paties prijungimo schema. Šio aprašo nenaudokite fotodavikliams su kitokiais žymėjimais arba kita sąsaja.

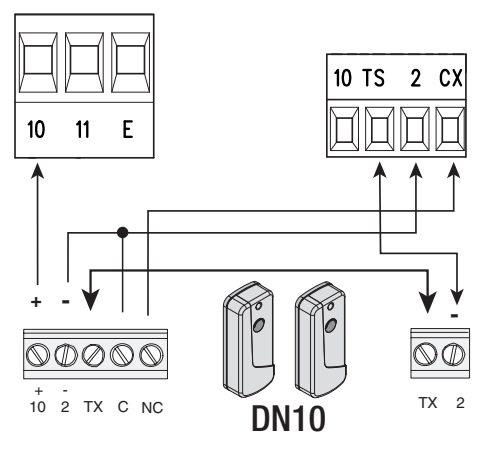

Testo prijungimas per TS
Atliekant testą, TX 2 perkeliamas į TS, o RX 2 ir RX C lieka prijungti prie plokštės gnybto 2. TX sujungimas tarp siųstuvo ir imtuvo lieka. Pirmiausia pakeiskite prijungimą, kai maitinimas išjungtas, ir tik tada aktyvinkite testą.
Aktyvinkite testą per DIP 2,4 ir P1; CX įėjimas turi būti įjungtas. Jei testas nepavyksta, plokštė komandos nevykdo. Nustatę grąžinkite visus DIP jungiklius į OFF.
Prijungę patikrinkite, ar spindulys nutraukiamas atitinkamo judesio metu ir vėl atlaisvinamas. Neužtrumpinkite saugos įėjimo kaip nuolatinio gedimo sprendimo.
Pirmasis ZN6 paleidimas
- Patikrinkite mechanizmą, krumpliastiebio laisvumą, fiksuotuosius ir perjungiamuosius ribotuvus, pavaros užrakinimą ir visas prijungtas apsaugos priemones.
- Įjunkite maitinimą ir patikrinkite PWR LED indikatorių. Nuosekliai nustatykite slinkimo kryptį, STOP ir eigos mokymą.
- Aktyvinkite prijungtą CX, nustatykite jo reakciją ir, jei reikia, fotodaviklių testą. Nenaudojamą CX palikite išjungtą.
- Nustatykite ir išsaugokite reguliatorius, taip pat, jei reikia, automatinį režimą ir dalinį atidarymą.
- Suporuokite nuotolinio valdymo pultelius. Patikrinkite visą ciklą, STOP, fotodaviklius, lėtinimą, galines padėtis, įspėjamąją lemputę ir veikimą nutrūkus maitinimui.
Automatinis visos eigos mokymas
Būtinos sąlygos: teisingai nustatyta kryptis ir STOP, aktyvus enkoderis, laisva eiga ir tinkamai nustatyti galiniai jungikliai. Perkėlus rankiniu būdu, pavara turi būti vėl užrakinta. Technikas turi prižiūrėti visą judėjimą; mokymo metu neikite į vartų judėjimo zoną.
- Kai pavara sustabdyta, nustatykite DIP 1,2,3,5 į ON; DIP 4 palikite OFF.
- Paspauskite P1. Vartai atliks kelis judesius, kad būtų nustatyti lėtinimo taškai.
- Mokymo metu raudonas LED indikatorius mirksi. Sėkmingą pabaigą patvirtina 1 s trukmės garso signalas; nesėkmę – greitas mirksėjimas ir 4 signalai.
- P1 gali nutraukti mokymą. Baigę grąžinkite visus penkis DIP jungiklius į OFF.
- Patikrinkite visą atidarymo ir uždarymo ciklą bei saugos įtaisų veikimą. Aptikę klaidą, pirmiausia pašalinkite jos priežastį ir tik tada pakartokite mokymą.
Dalinis atidarymo padėties įrašymas
Išmokę visą eigą, plokštėje esančiu mygtuku 7 perkelkite vartus į norimą dalinio atidarymo padėtį. Nustatykite DIP 4,5 į ON ir paspauskite P1. LED indikatorius šviečia, o 1 s trukmės garso signalas patvirtina, kad padėtis išsaugota. Greitas mirksėjimas ir keturi garso signalai reiškia, kad padėtis neleistina. Tada grąžinkite DIP į OFF ir patikrinkite 2–3P komandą bei dalinės padėties automatiką.
Programavimas DIP jungikliais ir mygtuku P1
DIP jungikliais pasirenkama funkcija, kuri išsaugoma paspaudus P1. Tai nėra nuolatiniai veikimo režimo jungikliai. Kiekvieną kartą nustatydami į ON perjunkite tik atitinkamoje eilutėje nurodytus numerius; visi kiti turi būti OFF. Programuokite tik sustabdytą pavarą. Po patvirtinimo grąžinkite visus penkis DIP jungiklius į OFF.
Įprastai perjungus į aktyvią arba alternatyvią funkciją, LED indikatorius šviečia ir pasigirsta 1 s trukmės signalas; grąžinus išjungtą arba pradinę reikšmę, LED mirksi ir pasigirsta du signalai. STOP, enkoderis ir dalinio sustojimo automatika gamykloje būna įjungti, todėl pirmuoju P1 paspaudimu jie išjungiami. Mokymo, susiejimo, ištrynimo ir atkūrimo veiksmai turi atskirus lentelėje nurodytus patvirtinimo signalus.

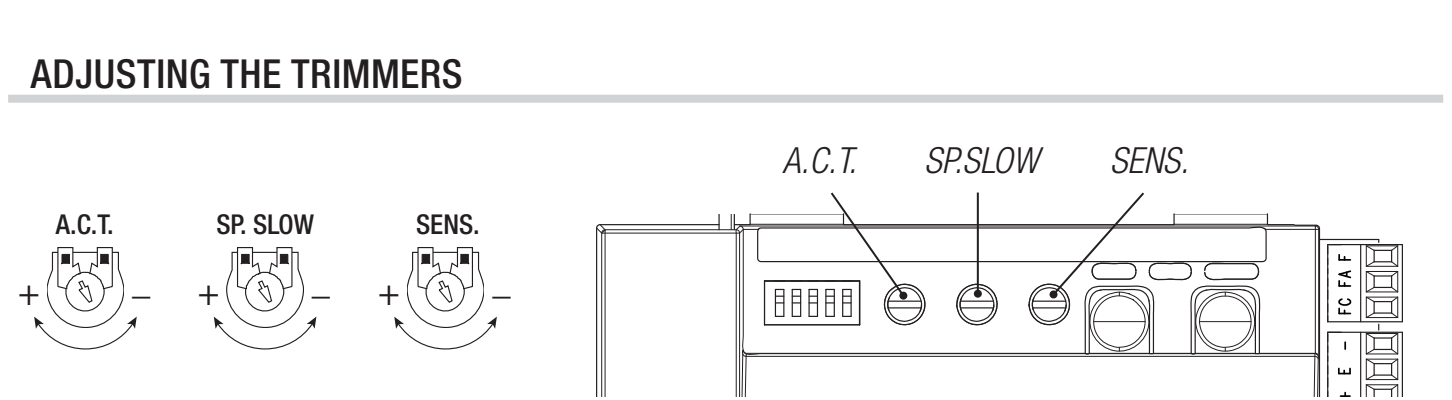

Trimeriai ir reikšmių išsaugojimas
| Trimeris | Diapazonas / paskirtis |
|---|---|
| A.C.T. | Laukimo laikas iki automatinio uždarymo 1–120 s; automatinį uždarymą reikia įjungti atskira funkcija. |
| SP.SLOW | Lėtėjimo greitis 30 % (−) iki 60 % (+) didžiausio greičio. |
| SENS. | Kliūčių aptikimo jautrumas: − mažiausias, + didžiausias jautrumas. Pakeitus nustatymą, patikrinti jėgas ir apsaugą. |
Nustatę trimerius, išsaugokite visas tris reikšmes: Nustatyti DIP 2,3,4,5 į ON, paspausti P1; patvirtinama LED indikacija ir 1 s garsiniu signalu, tada visus DIP nustatyti į OFF. Neišsaugojus pakeitimai bus prarasti.
Nuotolinio valdymo pultų susiejimas
ZN6 išsaugo iki 25 naudotojų. 433,92 MHz fiksuoto kodo sistemai galima naudoti AF43S ir suderinamą TOP-432EE. AF kortelę įdėkite tik atjungę maitinimą. Vienodas dažnis savaime negarantuoja kodavimo suderinamumo.
- Pasirinkite DIP jungiklių kombinaciją norimai komandai: 1 = dalinis atidarymas; 2 = tik atidaryti; 1,2 = atidaryti–uždaryti–pakeisti kryptį; 3 = atidaryti–STOP–uždaryti–STOP.
- Paspauskite P1. LED pradėjus mirksėti, per 10 sekundžių paspauskite pasirinktą nuotolinio valdymo pulto mygtuką.
- LED šviečia, o 1 s garsinis signalas patvirtina įrašymą. Jau įrašytas siųstuvas nurodomas greitu LED mirksėjimu ir 4 garsiniais signalais.
- Grąžinkite visus DIP jungiklius į OFF padėtį ir patikrinkite priskirtą veiksmą.
Nuotolinio valdymo pultų ištrynimas ir atstatymas
Ištrinti visus naudotojus: DIP 1,3 nustatyti į ON, kitus į OFF; laikyti nuspaudus P1 5 s. LED šviečia, o 1 s garsinis signalas patvirtina ištrynimą. Tada DIP nustatyti į OFF. Taip ištrinami visi įrašyti nuotolinio valdymo pultai.
Parametrų atstatymas: visus penkis DIP nustatyti į ON ir paspausti P1. LED mirksi, pasigirsta du garsiniai signalai; tada visus penkis DIP nustatyti į OFF. Parametrų atkūrimas naudotojų neištrina. Prieš vėl naudojant, iš naujo nustatykite ir patikrinkite kryptį, STOP, CX, mokymą ir saugos funkcijas.
ZN6 diagnostika

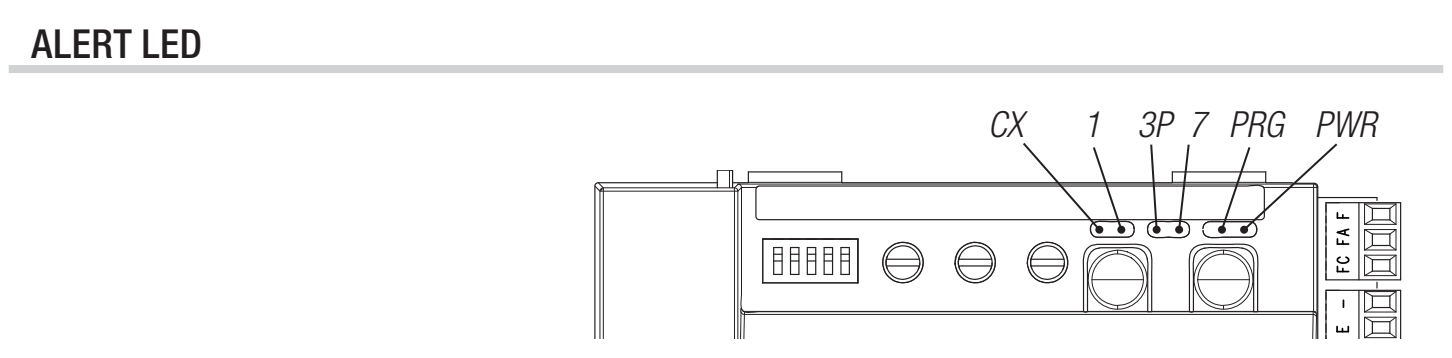

| LED | Reikšmė / ką patikrinti |
|---|---|
| CX – geltona | Šviečia, kai atviras NC kontaktas 2–CX. Fotodetektorių spindulys, maitinimas ir kontaktas. |
| 1 – geltona | Šviečia, kai atviras NC kontaktas 1–2. STOP ir jo konfigūracija. |
| 3P – geltona | Šviečia, kai uždarytas NO kontaktas 2–3P; jei šviečia nuolat, patikrinkite užstrigusią komandą. |
| 7 – geltona | Šviečia, kai uždarytas NO kontaktas 2–7; patikrinkite mygtuką / jungiklį. |
| PRG – raudona | Programavimas, laukimas, kol vartai užsidarys automatiškai, arba gedimas. Reikšmė priklauso nuo atliekamos procedūros. |
| PWR – žalia | Plokštės maitinimas. Jei nešviečia, patikrinkite maitinimo įvadą ir saugiklius. |
| Požymis | Patikra / taisymas |
|---|---|
| 4 garsiniai signalai mokymo metu | Patikrinkite mokymą, kryptį, galinius jungiklius, laisvą eigą ir enkoderį. |
| 4 garsiniai signalai susiejant | Siųstuvas jau įrašytas; tai nėra patvirtinimas, kad naujas siųstuvas įrašytas. |
| 4 garsiniai signalai nustatant dalinę padėtį | Pasirinkite kitą leistiną dalinę padėtį. |
| Nejuda | Patikrinkite maitinimo įvadą, pavaros užfiksavimą, STOP, aktyvintą CX, TS testą ir nuolat uždarytas komandas. |
| Atidaro, bet neuždaro | Patikrinkite fotodetektorius ir jų NC kontaktą; automatinio uždarymo atveju – taip pat jo aktyvinimą ir išsaugotą A.C.T. |
ZN6 saugikliai
| Grandinė | Greitaeigis saugiklis |
|---|---|
| Maitinimo tinklas LINE | 1,6 A-F |
| Priedai | 2 A-F |
Saugiklius tikrinkite atjungę maitinimą. Naudokite tokios pačios vardinės srovės greitaeigį saugiklį; didesnės vardinės srovės saugiklio naudojimas ar pakartotinis keitimas nepašalinus trumpojo jungimo nėra remontas.
Priežiūra ir techninis aptarnavimas
Reguliariai tikrinkite, ar bėgiai ir krumpliastiebis švarūs, ar vartai lengvai juda rankiniu būdu, ar pavara tvirtai pritvirtinta, ar veikia eigos ribotuvai, ar nepažeisti kabeliai, ar veikia atblokavimo mechanizmas, fotodetektoriai ir kitos saugos priemonės. Prieš valydami ar atlikdami darbus atjunkite elektros tinklą ir, jei yra, atsarginį akumuliatorių. Pastebėję pažeidimų, neįprastą triukšmą ar vibraciją, nutraukite naudojimą ir pašalinkite priežastį.
Padidinus SENS. jautrumą mechanikos gedimas nepašalinamas; trimerių reikšmės turi būti įrašytos naudojant DIP 2,3,4,5 ir P1. Po techninio aptarnavimo iš naujo patikrinkite visą eigą, jėgas ir apsaugas.
BXL04AGS techninės charakteristikos
| Parametras | Reikšmė |
|---|---|
| Didžiausias vartų varčios svoris | 400 kg |
| Didžiausias vartų varčios ilgis | 10 m |
| Pavaros maitinimas – tinklas | 230 V AC, 50/60 Hz |
| Variklio maitinimas | 24 V DC |
| Galia | 150 W |
| Didžiausia srovė | 7 A |
| Apsaugos laipsnis | IP44 |
| Darbinė temperatūra | −20 až +55 °C |
| Veikimas | Darbo ciklas – 50 %; tai nėra ciklų skaičius per valandą. |
| Energijos sąnaudos budėjimo režimu | 7,4 W |
| Apsaugos klasė | I |
| Krumpliaratis / galiniai jungikliai | 4 modulis / mechaniniai |
| Šios versijos valdymas | ZN6, DIP + trimeriai + P1 |
| Pačios pavaros svoris | 7,7 kg |
