Pavaros komplektas stumdomiesiems vartams iki 600 kg / 6 m NICE ROBO600 (B)
| Produkto prieinamumas: | per 3 dienas | Prekes įprastai išsiunčiame per 3 dienas. |
|---|
per 3 dienas
343,93 € su PVM
| Svoris |
|---|
| 12 kg |
Produkto aprašymas Pavaros komplektas stumdomiesiems vartams iki 600 kg / 6 m NICE ROBO600 (B)
NICE ROBO600 yra elektromechaninė pavara stumdomiesiems vartams su 230 V AC, integruotu valdymo bloku ir radijo imtuvu. Šis komplektas skirtas vartams, sveriantiems iki 600 kg ir kurių pravažiavimo plotis iki 6 m. Mechaniniai galiniai jungikliai nustato atidarytą ir uždarytą padėtį. Pavara yra negrįžtamoji; nutrūkus elektros tiekimui, ją galima atblokuoti raktu ir vartus stumti rankiniu būdu.
Kokiems vartams tinka ROBO600
Svorį, ilgį ir ciklų skaičių reikia vertinti kartu su vartų judėjimo pasipriešinimu, vėju, ledu ir kreipiamųjų būkle. Pavara nepakeičia kreivų ar stringančių vartų remonto. Vartų varčia turi sklandžiai judėti per visą eigą, išlikti bet kurioje padėtyje ir turėti apsaugą nuo nuvažiavimo nuo bėgio bei tvirtus mechaninius ribotuvus abiem kryptimis.
| Šio komplekto pasiūlymas | Iki 600 kg / 6 m pravažiavimo pločio. |
|---|---|
| Didžiausia paties variklio apkrova pagal instrukciją | Iki 600 kg ir iki 8 m ilgio vartų varčiai. Jei vartų ilgis viršija 6 m, pasirūpinkite, kad būtų patikrinta visa sistema. |
| Rankinio judėjimo pasipriešinimas | Ne daugiau kaip 25 % didžiausios 600 N jėgos, t. y. 150 N per visą eigą. Tai atrankos sąlyga, o ne leistina smūgio jėga žmogui. |
| Krumpliastiebis | 4 modulis; krumpliaratis Z15. |
Ciklų skaičiaus ribos
| Vartų varčios ilgis | Maks. ciklų per val. | Maks. ciklų iš eilės |
|---|---|---|
| Iki 4 m | 40 | 20 |
| Daugiau kaip 4 m iki 6 m | 25 | 13 |
| Daugiau kaip 6 m iki 8 m | 20 | 10 |
Vienas ciklas – tai atidarymas ir uždarymas. Didžiausia nepertraukiamo variklio veikimo trukmė yra 4 minutės. Nurodytos ribos nepanaikina reikalavimų, keliamų judėjimo pasipriešinimui ir tinkamam veikimo laiko nustatymui.
Pasirinkus galingesnį variklį, savaime nepakeičiami saugos įtaisai ir jėgų bandymas sumontuotuose vartuose.
Komplekto sudėtis
Komplektą NICE RO600-B sudaro pavara su integruotu valdymo bloku ir imtuvu bei nuotolinio valdymo pultas. Norint sumontuoti visą sistemą, reikia tinkamo krumpliastiebio, tvirtinimo elementų, galinių ribotuvų ir konkretiems vartams pritaikytų saugos įtaisų. Tikslią išplėstinio komplekto sudėtį pasirinkite pateikdami užsakymą.
Ko dar reikia saugiam naudojimui
| Kas | Kodėl | Tipas |
|---|---|---|
| Fotodavikliai | Pravažiavimo erdvės kontrolė; prijungimas čia. |
|
| Švyturėlis | Judėjimo signalizacija; išėjimas 4–5 yra 230 V AC. |
|
| Nuotolinio valdymo pultas | Integruotas imtuvas, pultų įrašymas į atmintį. |
|
| STOP ir saugos briaunos | Rizikingų vietų apsauga pagal projektą. |
|
| Krumpliastiebis ir ribotuvai | Judėjimo perdavimas ir mechaninis eigos ribojimas. |
|
| Techninės priežiūros programavimas | Diagnostika ir techniko atliekamas nustatymas. |
Pavaros ir krumpliastiebio montavimas
Montavimo ir elektros darbus atlieka kvalifikuotas technikas. Prieš atidarydami pavarą atjunkite maitinimą ir apsaugokite nuo įjungimo. Apsauginius vamzdžius ir kabelių įvadus paruoškite taip, kad į variklį nepatektų vanduo; pagrindas neturi būti užliejamas. Palikite prieigą prie dangčio ir atblokavimo mechanizmo.

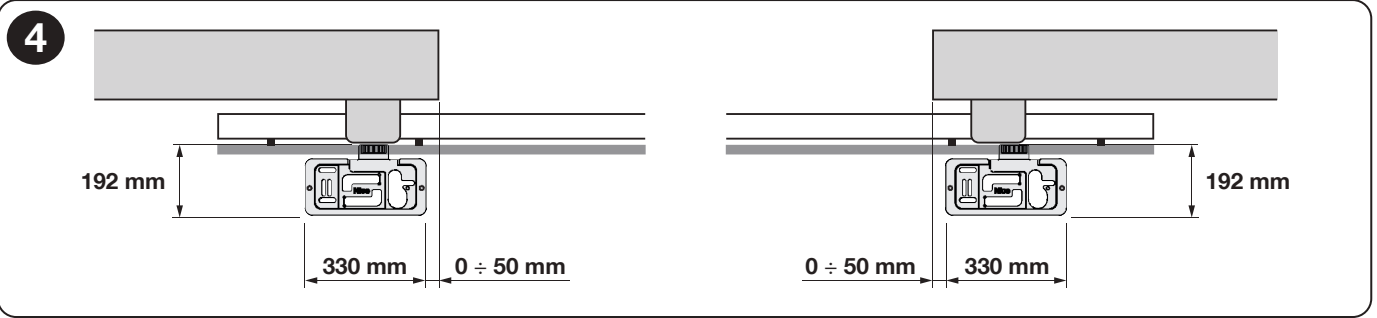

- Pagal montavimo brėžinį paruoškite pamatą ir apsauginius vamzdžius. Pamatinė plokštė turi būti horizontali, lygiagreti vartų judėjimo krypčiai ir tvirtai pritvirtinta. Padėtį nustatykite ir atsižvelgdami į krumpliastiebio tvirtinimo būdą.
- Pavarą montuokite tik pagrindui sukietėjus. Sureguliuokite aukštį ir pritvirtinkite; vartų varčios svoris neturi tekti pavaros krumpliaračiui.
- Atblokuokite pavarą ir montuokite krumpliastiebį rankomis stumdydami vartų varčią. Atskiros dalys turi būti vienoje tiesėje, be aukščio pakopų.

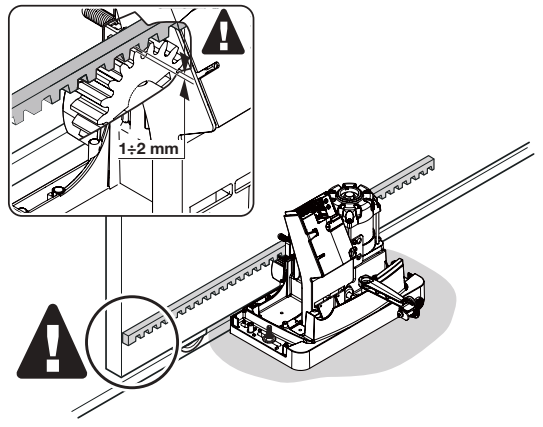

- Per visą eigą išlaikykite maždaug 1–2 mm tarpą tarp krumpliastiebio ir krumpliaračio. Rankomis patikrinkite visą eigą abiem kryptimis ir priveržkite tvirtinimo elementus.

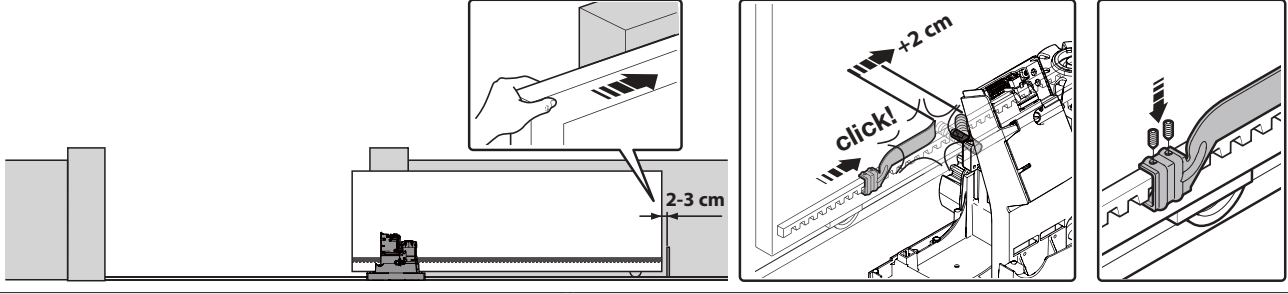

Galinių jungiklių reguliavimas
- Atblokuotus vartus rankomis pastumkite atidarymo kryptimi ir sustabdykite maždaug 2–3 cm iki fiksuoto mechaninio atraminio stabdiklio.
- Stumkite atitinkamą galinio jungiklio laikiklį krumpliastiebiu, kol jungiklis suveiks. Tada stumkite jį ta pačia kryptimi dar mažiausiai 2 cm ir pritvirtinkite.
- Taip pat nustatykite uždarymo padėtį. Laikiklis turi patikimai paspausti svirtelę, neatsitrenkdamas į pavaros korpusą.
- Užblokuokite pavarą, lėtai išbandykite abi kryptis ir patikrinkite sustojimą bei atitinkamo FCA/FCC šviesos diodo suveikimą. Judanti vartų varčia neturi atsitrenkti į fiksuotus stabdiklius.

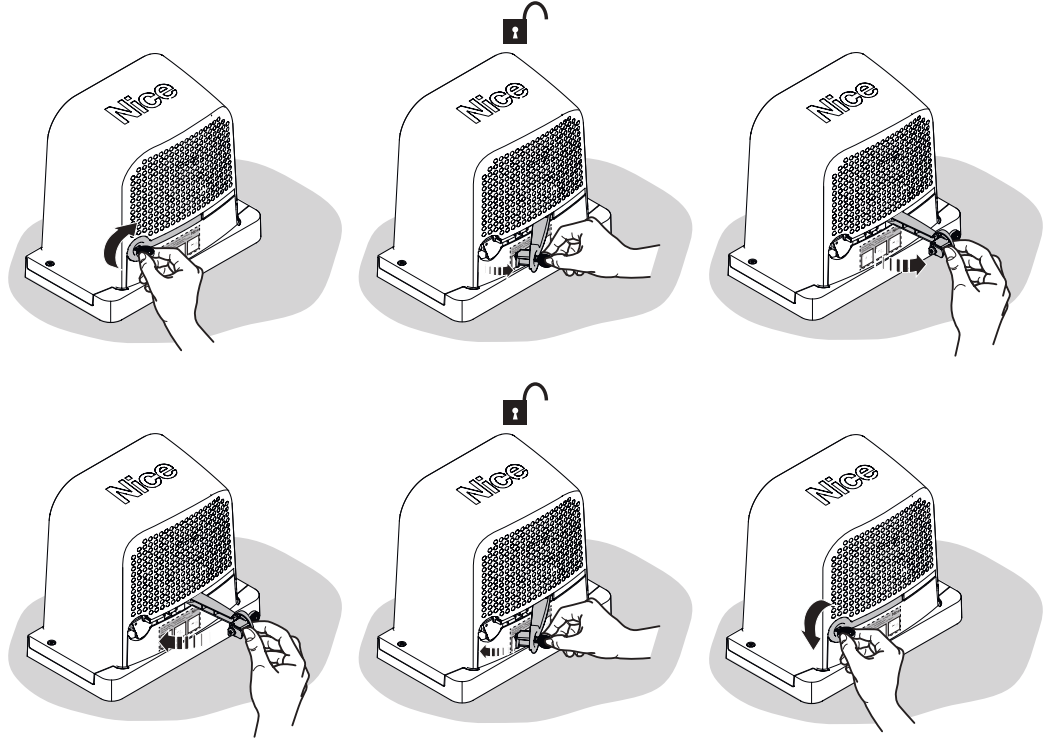

Rankinis atblokavimas dingus elektrai
Vartai turi stovėti. Atjunkite maitinimą ir apsaugokite vartų varčią nuo savaiminio judėjimo, ypač ant šlaito ar pučiant vėjui. Nedirbkite su judančiais vartais ir nekiškite rankų į krumpliaračius.
- Atidenkite užraktą ir įkiškite komplekte esantį raktą.
- Pasukite raktą paveikslėlyje parodytos rodyklės kryptimi ir atidarykite atblokavimo svirtį. Vartus galima lėtai stumti rankomis.
- Norėdami vėl įjungti pavarą, uždarykite svirtį, užrakinkite užraktą ir ištraukite raktą. Šiek tiek pajudinkite vartų varčią, kad pavara mechaniškai susikabintų. Tik tada vėl prijunkite maitinimą ir patikrinkite veikimą.
Kabeliai
| Jungtis | Kabelis pagal instrukciją | Maks. ilgis |
|---|---|---|
| Maitinimas | 3 × 1,5 mm² | 30 m |
| Įspėjamoji lemputė | 2 × 1,5 mm² | 10 m |
| Antena | Koaksialinis kabelis RG58 | 10 m, rekomenduojama mažiau nei 5 m |
| Fotoelementai TX / RX | 2 × 0,25 mm² / 4 × 0,25 mm² | 30 m / 30 m |
| Raktinis jungiklis | 2 × 0,5 mm² vienam kontaktui; dviem kontaktams – 4 × 0,5 mm² | 20 m |
Jei maitinimo kabelis ilgesnis nei 30 m, technikas turi parinkti didesnį skerspjūvį, pavyzdžiui, 3 × 2,5 mm², ir įrengti apsauginį įžeminimą prie pavaros. Kabelių skerspjūvius ir tipus reikia patikrinti atsižvelgiant į konkrečią trasą, apsaugą ir aplinką; maitinimo ir valdymo laidus tieskite atskirai.
Valdymo blokas, gnybtai ir poliškumas

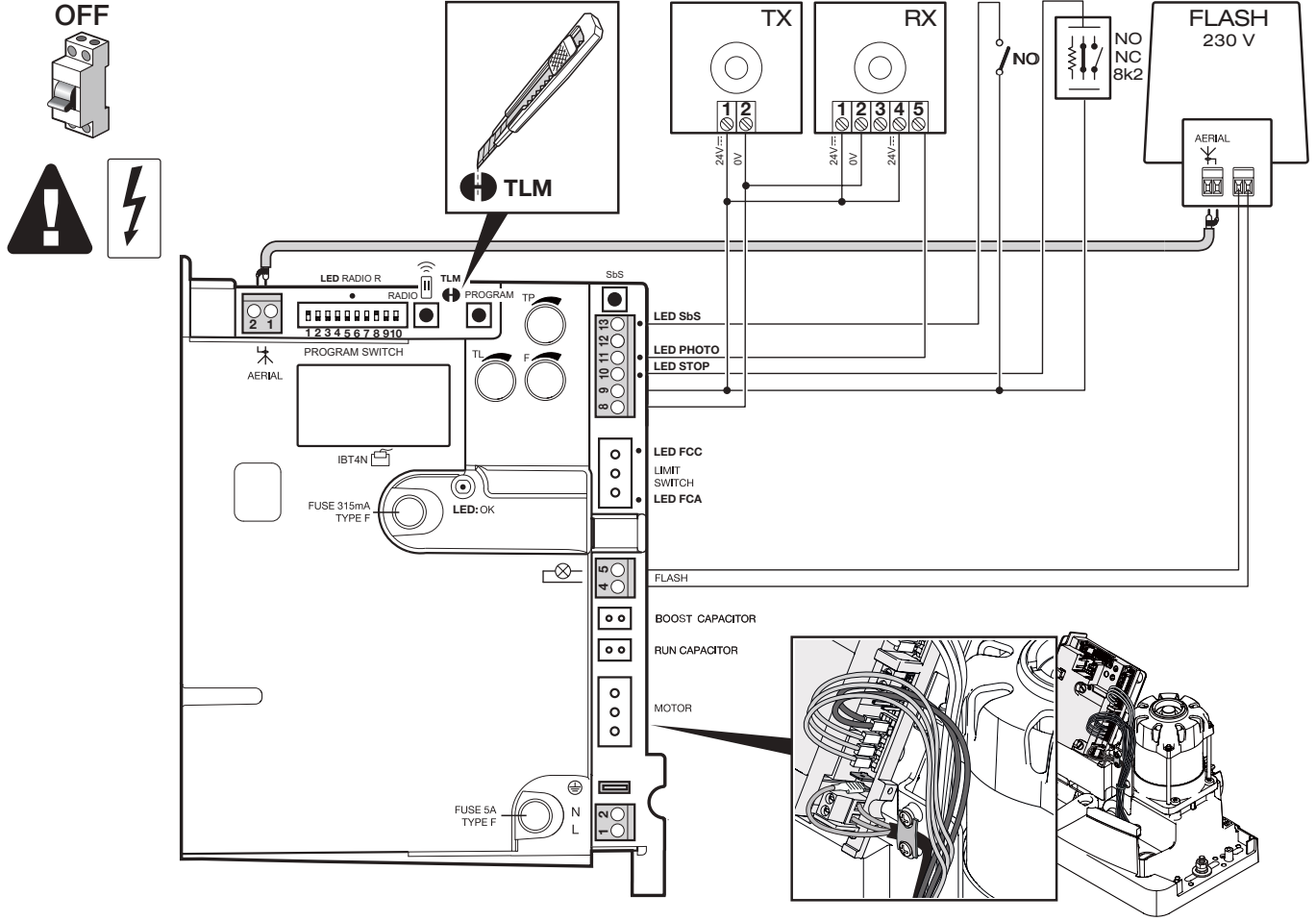

Toliau pateikta jungimo schema skirta ROBO600 plokštei su 10 DIP jungiklių, TL/TP/F reguliatoriais ir RADIO, PROGRAM bei SbS mygtukais. Naujesnė versija papildomai turi budėjimo režimo funkciją .
| Gnybtas / jungtis | Funkcija ir prijungimas |
|---|---|
| Tinklas L / N / PE | 230 V AC, 50/60 Hz. L – fazė, N – nulinis, o PE – apsauginis laidininkas; tai nėra DC poliškumas. |
| 4–5 FLASH | Perjungiamas 230 V AC išėjimas tinklo įtampos įspėjamajai lemputei; be +/−. |
| 8 (0 V) / 9 (+24 V) | Pagalbinis maitinimas 8 = minusas (−), 9 = pliusas (+), 24 V DC ±10 %, iš viso maks. 100 mA. |
| 9–10 STOP | Išmoktas saugos įėjimas NO/NC arba varžinė saugos įranga pagal schemą. Pakeitę atlikite naują nuskaitymą. |
| 9–11 PHOTO | Fotoelementų sausasis NC kontaktas. Jei uždarant grandinė nutrūksta, vartai pakeičia judėjimo kryptį. |
| 8–12 PHOTOTEST | Tikrinamas TX siųstuvo maitinimas; 8 = 0 V (−), 12 = tikrinami +24 V, maks. 100 mA. Tai nėra nuolatinis išorinio valdymo maitinimas. |
| 9–13 SbS | Sausasis NO kontaktas komandai „Žingsnis po žingsnio“. Išorinė relė tik sujungia 9–13; į šią jungtį negalima tiekti savo įtampos. |
| AERIAL 1–2 | 1 = koaksialinio kabelio centrinė gysla, 2 = ekranas; tai nėra priedų maitinimas. |
| LIMIT SWITCH / MOTOR | Galinių jungiklių ir variklio jungtys; krypties keitimą atlikite tik atjungę maitinimą ir vadovaudamiesi atvirkštinės krypties nustatymo instrukcijomis. |
Apskaičiuokite bendrą visų prie pagalbinio išėjimo prijungtų įrenginių srovės suvartojimą. Vienos EPM poros srovės suvartojimas gali siekti 55 mA; dvi poros gali viršyti 100 mA ribą dar prieš prijungiant kitus priedus. Tokiu atveju reikia atskirai suprojektuoti maitinimo šaltinį. Sausieji NO/NC kontaktai neturi savo +/− poliškumo.
Saugos įėjimas STOP 9–10
Galima prijungti sausąjį uždaromąjį NO kontaktą, atidaromąjį NC kontaktą arba saugos briauną su pastovia varža 8,2 kΩ. Įėjimo tipas atpažįstamas nuskaitymo metu; pasikeitus išmoktam būviui, judėjimas sustabdomas ir trumpam pakeičiama kryptis.
Daugiau NO kontaktų jungiama lygiagrečiai, daugiau NC kontaktų – nuosekliai. Varžines saugos briaunas galima jungti kaskada su vienu galiniu 8,2 kΩ rezistoriumi, laikantis briaunos instrukcijos. Kombinuotus tipus reikia jungti pagal montavimo instrukciją; nesudarykite savavališkų trumpiklių kombinacijų. 8,2 kΩ rezistorius nepakeičia būtino saugos elemento. Po kiekvieno pakeitimo pakartokite įrenginių nuskaitymą ir patikrinkite jų suveikimą.

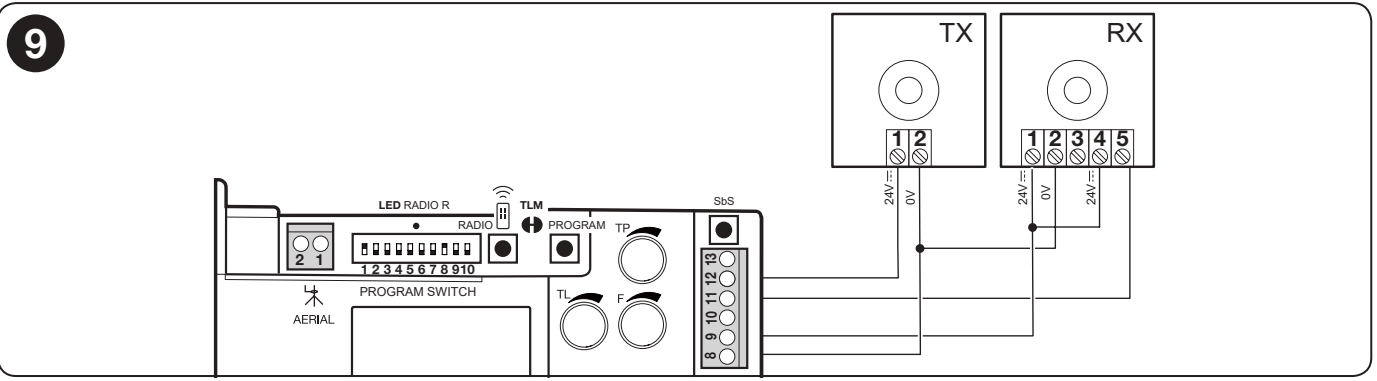

NICE EPM fotoelementų prijungimas
| EPM | Be fototesto | Su fototestu |
|---|---|---|
| TX gnybtas 1 (+) | 9 (+24 V DC) | 12 (testuojamas +24 V DC) |
| TX gnybtas 2 (−) | 8 (0 V) | 8 (0 V) |
| RX gnybtas 1 (+) / 2 (−) | 9 / 8 | 9 / 8 |
| RX gnybtas 4 COM / 5 NC | 9 / 11 | 9 / 11 |
RX 3 gnybtas (NO) nenaudojamas saugos funkcijai PHOTO. Baigę prijungti, atlikite įrenginių nuskaitymą ir patikrinkite, ar nutraukus spindulį suveikia saugos funkcija. Maitinant EPM nuolatine srove, neperkirpkite trumpiklio SYNC, skirto sinchronizuoti su kintamosios srovės maitinimu. Jungiant dvi poras, taip pat reikia įvertinti energijos sąnaudas ir abipusius trikdžius.
TX ir RX turi būti tiksliai vienas priešais kitą. Kai atstumas viršija 10 m, pagal EPM instrukciją RX įrenginyje nustatomas trumpiklis +10m. Įprastas naudingasis EPM veikimo nuotolis yra 15 m; rūkas, lietus ir dulkės gali jį sumažinti. Fotoelementai saugo pravažiavimo zoną, bet ne visas vartų suspaudimo ar nukirpimo vietas.
Pirmasis paleidimas ir judėjimo krypties patikra
Prieš prijungiant elektros maitinimą turi būti sumontuoti mechaniniai stabdikliai ir galiniai laikikliai, įrengtas apsauginis įžeminimas ir prijungti saugos įėjimai. Jei vartų varčioje yra praėjimo varteliai, juos atidarius automatinis judėjimas turi būti blokuojamas.
- Atblokuokite variklį, rankiniu būdu nustatykite vartų varčią maždaug į eigos vidurį ir vėl užfiksuokite pavarą.
- Įjungus maitinimą, OK šviesos diodas turi mirksėti maždaug kartą per sekundę. Kai eigos kelyje nėra kliūčių, o vartai nėra galinėse padėtyse, turi šviesti PHOTO/FOTO, FCA ir FCC; NO valdymo įėjimas nešviečia, kol nepaduota komanda. Vartai neturi judėti savaime.
- Jungiklio svirtele patikrinkite, ar užgęsta tinkamas FCA arba FCC šviesos diodas. Atsiradus gedimui, atjunkite maitinimą ir patikrinkite jungtis, saugos įtaisus bei saugiklius.
- Baigę nustatymą ir ROBO600 atveju – nuskenavę saugos įtaisus – trumpa SbS/P.P. komanda patikrinkite, ar po įjungimo pirmiausia pradedama atidaryti. Jei vartai juda priešinga kryptimi, juos sustabdykite. Dėl neteisingos krypties gali pasikeisti ir saugos įtaisų veikimas.
Jei pirmoji judėjimo kryptis neteisinga
Atjunkite elektros tinklą ir patikrinkite, ar įtampos nėra. Pagal pradinę schemą pasukite variklio jungtį ir galinių jungiklių jungtį 180°. Įjunkite maitinimą ir pakartokite atidarymo bandymą iš eigos vidurio. Nekeiskite judėjimo krypties sukeisdami saugos įėjimus vietomis ar didindami jėgą.
STOP ir PHOTO nuskaitymas
ROBO600 turi įsiminti prijungtus saugos įtaisus. Pakartokite nuskaitymą pakeitę įtaisus, taip pat pakeitę DIP 1 arba DIP 2 padėtį.
- Paspauskite ir laikykite PROGRAM. Maždaug po 3 s prasidės nuskaitymas ir OK šviesos diodas ims mirksėti dažniau; mygtuko neatleiskite.
- Palaukite, kol nuskaitymas bus baigtas: užsidegs STOP šviesos diodas, o OK šviesos diodas švies žaliai.
- Per 10 s atleiskite PROGRAM mygtuką. Trys žali mirksniai patvirtina, kad nuskaitymas pavyko; penki raudoni reiškia nesėkmę.
- Patikrinkite STOP ir PHOTO šviesos diodus bei abiejų įtaisų veikimą. Jei nuskaityti nepavyko, pašalinkite priežastį ir pakartokite procedūrą.
Sumontuotų vartų bandymai
- Patikrinkite visą atidarymo ir uždarymo ciklą, ar vartai tinkamai sustoja prieš mechaninius stabdiklius ir juda sklandžiai.
- Kiekvieną saugos įtaisą patikrinkite atskirai. Nutraukite fotoelementų spindulį ties TX, ties RX ir tarp jų; patikrinkite, ar vartai sustoja arba pakeičia judėjimo kryptį, kaip numatyta.
- Technikas išmatuoja sumontuotų vartų jėgas ir nustato mažiausią jėgą, užtikrinančią patikimą judėjimą. Fotoelementai ir F nustatymas nepakeičia visų pavojingų vietų rizikos įvertinimo.
- Tik sėkmingai atlikę bandymus perduokite instrukciją ir raktus, paaiškinkite, kaip valdyti vartus rankiniu būdu, ir pateikite techninės priežiūros planą.
DIP jungiklių ir reguliavimo potenciometrų nustatymai
Nustatymus atlieka technikas, vartams stovint. Prieš atlikdami prijungimo darbus, atjunkite maitinimą. Pakeitę režimą, laiką ar jėgą, dar kartą patikrinkite visą atidarymo ir uždarymo ciklą bei saugos įtaisus.
| DIP 1 | DIP 2 | Režimas |
|---|---|---|
| OFF | OFF | Rankinis – vartai juda tik tol, kol laikomas nuspaustas valdymo mygtukas. |
| ON | OFF | Pusiau automatinis – visas ciklas vyksta po trumpos komandos. |
| OFF | ON | Automatinis – vartams atsidarius ir praėjus pauzei, jie užsidaro. |
| ON | ON | Automatinis + „Visada uždaryti“ – atkūrus maitinimą, vartai gali pradėti užsidaryti prieš tai 5 s mirksint įspėjamajai lemputei. |
| DIP | Funkcija | Poveikis |
|---|---|---|
| 3 ON | Daugiabučio režimas | Vartams atsidarant, kita komanda „Žingsnis po žingsnio“ ignoruojama; jiems užsidarant, ši komanda pakeičia judėjimo kryptį. Neveikia rankiniu režimu. |
| 4 ON | Įspėjamasis mirksėjimas prieš judėjimą | 5 s prieš judėjimą; rankiniu režimu – 2 s. |
| 5 ON | Uždarymas suveikus fotoelementams | Automatinis režimas: atsilaisvinus pravažiavimui, vartai užsidaro po 5 s. Pusiau automatinis režimas: FOTO suveikus vartams užsidarant, po nustatytos pauzės įjungiama automatinio uždarymo funkcija. |
| 6 ON | FOTO veikia ir atidarant | Nutraukus spindulį, sustabdomas ir atidarymas; pusiau automatiniu arba automatiniu režimu, spinduliui vėl atsiradus, judėjimas tęsiamas. |
| 7 ON | Švelnus paleidimas | Sumažina trūkčiojimą pajudant. |
| 8 ON | Lėtinimas | Nustatant TL reikia atsižvelgti į tai, kad lėtinimas pradedamas maždaug 50–70 cm iki galinio jungiklio. Taip pat sumažėja variklio sukimo momentas; esant dideliam pasipriešinimui, vartai gali sustoti. |
| 9 / 10 | Elektrinis stabdymas | OFF/OFF = išjungta; OFF/ON = silpnas; ON/OFF = vidutinis; ON/ON = stiprus. |
Gamykliniai nustatymai pagal instrukciją: DIP 1 ir 8 – ON, kiti – OFF (pusiau automatinis režimas su lėtinimu). Pakeitę DIP 1–2 padėtį, visada iš naujo nuskaitykite įrenginius. Lėtinant greitis sudaro maždaug 30 % vardinio greičio, o sukimo momentas sumažėja 70 %. Lėtinimas prasideda ties TL/2. Numatytoji TL reikšmė – 90 s, taigi lėtinimas prasideda po 45 s; pakeitimo poveikį patikrinkite kitą kartą atidarydami vartus iš galinės padėties.
| Trimeris | Ką nustato | Kaip patikrinti |
|---|---|---|
| TL | Maksimali atidarymo / uždarymo trukmė. | Pusiau automatiniu režimu visiškai atidarykite ir uždarykite vartus. Palikite 2–3 s atsargą. Jei intervalo nepakanka, naudokite TLM ilginimo funkciją pagal plokštę. Lėtindami laiką nustatykite atsižvelgdami ir į lėtinimo pradžią. |
| TP | Pauzės trukmė prieš automatinį uždarymą. | Įjunkite automatinį režimą, visiškai atidarykite vartus ir išmatuokite faktinę pauzę iki uždarymo. |
| F | Jėga / variklio sukimo momentas. | Nustatymą patvirtinkite išmatuodami smūgio jėgas ir atlikdami saugos bandymą. F didinimas nėra skirtas vartų mechaniniams gedimams įveikti. |
Naujesnė versija – budėjimo režimas Standby
Ši dalis taikoma tik ROBO600 versijai, palaikančiai Standby režimą. Senesnei plokštei, neturinčiai šios funkcijos, tai netaikoma. Nuskaičius įrenginius, numatytoji laukimo trukmė yra 300 s; naujoje arba visiškai ištrintoje plokštėje prieš nuskaitymą ji yra 600 s. Veikiant Standby režimui pagalbinis maitinimo išėjimas neaktyvus – tai svarbu naudojant išorinį valdymą.
- Trumpai paspauskite PROGRAM ir stebėkite OK LED indikatorių: 2 mirksniai = Standby aktyvus; 1 mirksnis = neaktyvus.
- Trumpai spauskite PROGRAM dar kartą, kol pasirinksite norimą būseną.
- Norėdami išsaugoti, laikykite PROGRAM bent 5 s, kol OK LED vėl pradės įprastai mirksėti 1 Hz dažniu. Laukimo trukmę technikas keičia per Oview arba ProView, o ne šiuo mygtukų deriniu.
Integruotas imtuvas ir nuotolinio valdymo pulteliai
ROBO600 turi integruotą imtuvą 433,92 MHz, naudojant O-CODE kodavimą. Parinkite siųstuvą pagal konkrečią plokštę; vienodas dažnis savaime neužtikrina suderinamumo. Programuokite vartams stovint.
I režimas – viso pultelio įrašymas
- Laikykite imtuvo RADIO mygtuką, kol užsidegs jo LED (maždaug 4 s), tada atleiskite.
- Per 10 s paspauskite ir maždaug 3 s palaikykite pasirinktą naujo pultelio mygtuką, kol imtuvas trimis mirksniais patvirtins įrašymą.
- Per kitas 10 s tokiu pat būdu galima įrašyti dar vieną pultelį; kitu atveju palaukite, kol režimas baigsis.
| Mygtukas I režime | Priskirta komanda |
|---|---|
| 1 | Žingsnis po žingsnio |
| 2 | Dalinis atidarymas pėstiesiems |
| 3 | Atidaryti |
| 4 | Uždaryti |
Vieno ir dviejų mygtukų pulteliuose naudojami tik atitinkami pirmieji mygtukai. Pagal instrukciją į ROBO600 I režimu galima įrašyti iki 100 pultelių.
II režimas – vienos komandos priskyrimas pasirinktam mygtukui
| RADIO paspaudimų skaičius | Komanda |
|---|---|
| 1 | Žingsnis po žingsnio |
| 2 | Dalinis atidarymas |
| 3 | Atidaryti |
| 4 | Uždaryti |
| 5 | Sustabdyti |
Trumpai paspauskite RADIO tiek kartų, kokį numerį turi norima komanda. LED sumirksės tiek pat kartų. Per 10 s paspauskite ir maždaug 3 s palaikykite pasirinktą pultelio mygtuką, kol trys mirksniai patvirtins įrašymą. Kiekvienam kitam mygtukui pakartokite veiksmus.
Pultelio pridėjimas naudojant veikiantį pultelį
Būdami netoli imtuvo, maždaug 10–20 m atstumu, paspauskite ir palaikykite naujo pultelio mygtuką bent 5 s ir atleiskite. Ant senojo pultelio paspauskite atitinkamą mygtuką 3 kartus; tada vieną kartą paspauskite naujo pultelio mygtuką. Naujasis pultelis perims senojo priskyrimą. I režime galima naudoti bet kurį senojo pultelio mygtuką, o II režime – mygtuką su norima komanda. Palikite įjungtą tik tą imtuvą, kurį norite programuoti.
Radijo atminties užraktas
Jei nepavyksta įrašyti arba ištrinti, gali būti užrakinta atmintis. Išjunkite maitinimą, laikykite RADIO ir vėl įjunkite maitinimą. Maždaug po 5 s, kai radijo LED du kartus lėtai sumirksės, atleiskite mygtuką. Per 5 s trumpais RADIO paspaudimais pasirinkite: LED nedega = atrakinta, dega = užrakinta. Praėjus penkioms sekundėms po paskutinio paspaudimo, du lėti mirksniai patvirtins pabaigą.
Diagnostika ir dažniausi gedimai
| Požymis | Ką tai reiškia / ką patikrinti |
|---|---|
| OK: 1 žalias mirksnis/s | Įprastas veikimas. |
| OK: 2 greiti žali mirksniai | Pasikeitė įvesties, fotoelementų arba radijo komandos būsena. |
| OK: 1 raudonas mirksnis, pauzė, vėl 1 | Įrenginiai nuskaityti netinkamai arba pakeista DIP 1–2 padėtis. Patikrinkite sujungimus ir nuskaitykite iš naujo. |
| OK: 2 raudoni mirksniai | Suveikė fotoelementas. Patikrinkite, ar nėra kliūties, TX/RX ašių sutapimą ir NC kontaktą. |
| OK: 4 raudoni mirksniai | Aktyvus STOP signalas. Patikrinkite saugos įtaisą ir jo sujungimą. |
| OK: 5 raudoni mirksniai | Vidinių parametrų klaida. Palaukite bent 30 s; jei klaida išlieka, technikas turi atlikti ištrynimą ir nuskaityti iš naujo. |
| OK: 7 raudoni mirksniai | Vidinės grandinės klaida arba pakeista DIP 1–2 padėtis. Atjungę ir vėl prijungę maitinimą patikrinkite sujungimus; pakeitę režimą, nuskaitykite iš naujo. Jei klaida išlieka, kreipkitės į techninės priežiūros tarnybą. |
| OK: 8 raudoni mirksniai | Komanda vis dar aktyvi. Atleiskite mygtuką arba išjunkite nuolat įjungtą relę. |
| OK nedega / dega nuolat | Patikrinkite maitinimą ir saugiklius; nuolatinis klaidingas signalas gali reikšti plokštės gedimą. |
| PHOTO / STOP nedega | Saugos įvestis neleidžia vartams judėti. Neapeikite saugos įtaiso; patikrinkite įrenginį ir nuskaitymą. |
| Radijo LED: 1 / 6 / 8 greiti mirksniai | Pultelis jau įrašytas / nesuderinamas kodavimas / pilna atmintis. |
Jei variklis nereaguoja, pirmiausia patikrinkite maitinimo įvadą, apsaugą, saugos įvesčių būseną ir komandą. Jei judėjimo kryptis priešinga, pataisykite kryptį pagal nurodytos procedūros. Pastebėję neįprastą triukšmą, pažeidimus ar trūkčiojimą, nutraukite naudojimą; nedidinkite jėgos kaip remonto pakaitalo.
Atminties ištrynimas
Visų nuotolinio valdymo pultelių ištrynimas
Kai atminties užraktas išjungtas, laikykite nuspaudę RADIO, kol LED indikatorius užsidegs, užges ir pradės mirksėti. Atleiskite mygtuką per 3-iąjį mirksėjimą. Penki mirksniai patvirtins, kad pulteliai ištrinti. Visi išsaugoti siųstuvai bus ištrinti, todėl pasiruoškite juos iš naujo užprogramuoti.
Valdymo bloko ir įsimintų įrenginių ištrynimas
- Kai variklis stovi, išjunkite maitinimą.
- Laikykite nuspaudę PROGRAM ir vėl įjunkite maitinimą. Laikykite mygtuką nuspaudę, kol OK LED indikatorius užsidegs, užges ir pradės mirksėti.
- Atleiskite PROGRAM per 3-iąjį OK LED indikatoriaus mirksėjimą. Penki mirksniai patvirtins, kad veiksmas pavyko.
- Iš naujo įrašykite saugos įtaisus ir atlikite visus bandymus. Ši procedūra neištrina pultelių, tačiau panaikina radijo atminties užraktą. Mechaninių DIP jungiklių ir reguliavimo potenciometrų padėtys savaime nepasikeičia.
Reguliari patikra ir priežiūra
Profesionalią techninę priežiūrą atlikite ne rečiau kaip kas 6 mėnesius arba kas 20 000 ciklų, atsižvelgiant į tai, kas įvyksta anksčiau. Intensyviai naudojant arba esant sudėtingoms aplinkos sąlygoms, intervalą nustato techninės priežiūros planas.
- Atjungę elektros maitinimą, patikrinkite tvirtinimą, koroziją, kabelius ir ar nepatenka vanduo.
- Patikrinkite krumpliaračio, krumpliastiebio, kreipiančiųjų ir atramų nusidėvėjimą bei laisvumą, taip pat ar vartai juda rankiniu būdu.
- Nuvalykite fotoelementus ir patikrinkite atblokavimo mechanizmą. Vėl įjungę maitinimą, patikrinkite visus saugos įtaisus, sustabdymo veikimą ir jėgą.
- Saugokite techninės priežiūros įrašus ir instrukciją. Vartams judant, neikite į jų judėjimo zoną; pultelius ir stacionarų valdymo įtaisą saugokite nuo vaikų.
NICE ROBO600 techniniai duomenys
| Variklio ir valdymo bloko maitinimas | 230 V AC, 50/60 Hz |
|---|---|
| Vardinė įėjimo galia | 300 W |
| Vardinis / didžiausias sukimo momentas | 9 / 18 Nm |
| Atitinkama vardinė / didžiausia jėga | 300 / 600 N; pavaros jėga nėra vartų svoris |
| Greitis be apkrovos / esant vardiniam sukimo momentui | 11 / 8,5 m/min |
| Krumpliastiebis / krumpliaratis | Modulis 4 / Z15, dalijamojo apskritimo skersmuo 60 mm |
| Didž. vartų svoris | 600 kg |
| Didž. vartų varčios ilgis / šio rinkinio pasiūlymas | 8 m pagal instrukciją / 6 m pravažiavimo plotis, nurodytas šiame puslapyje |
| Nepertraukiamo veikimo trukmė | Didž. 4 minutės; ciklų skaičius priklauso nuo vartų varčios ilgio |
| Apsaugos laipsnis / elektrosaugos klasė | IP44 / I – apsauginis įžeminimas |
| Temperatūra | −20–+55 °C |
| Pagalbinis išėjimas | 24 V DC ±10 %, maks. 100 mA |
| FLASH išėjimas | 230 V AC, maks. 60 W pagal techninių duomenų lentelę |
| Pavaros svoris | 11 kg |
| Radijo ryšys | 433,92 MHz, integruotas O-CODE imtuvas |
Matmenys ir montavimo vieta

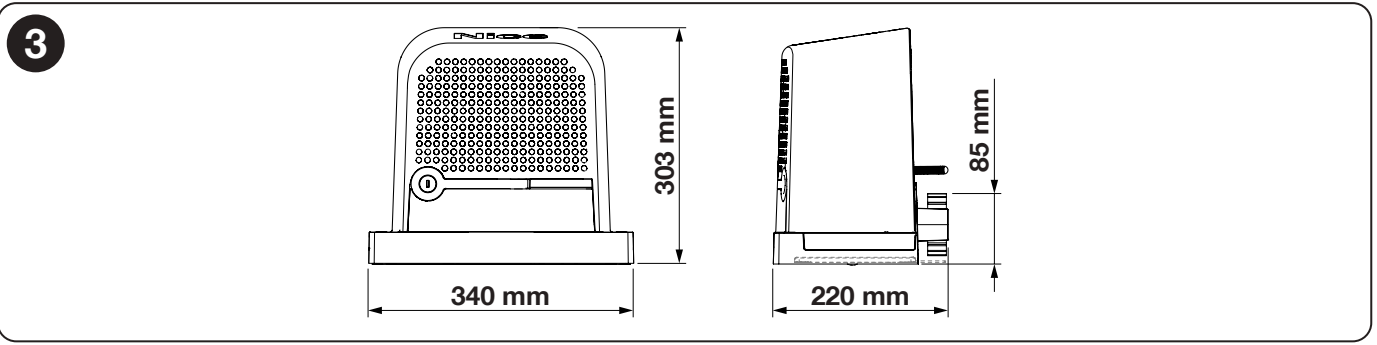

ROBO600 montavimo brėžinyje nurodyti bendrieji matmenys 340 × 220 × 303 mm (aukštis) ir krumpliaračio ašis yra 85 mm virš pagrindo. Montuodami vadovaukitės šiuo brėžiniu. Rinkdami montavimo vietą, palikite vietos dangčiui atidaryti, prieiti prie rakto ir saugiai naudotis atblokavimo mechanizmu.
Padėsime išsirinkti komplektą – susisiekite per kontaktų puslapį. Nurodykite vartų ilgį ir svorį, numatomą ciklų skaičių, o keičiant pavarą – taip pat pateikite vardinės lentelės ir valdymo plokštės nuotrauką.
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
