Pavaros komplektas stumdomiesiems vartams iki 800 kg CAME BX708, 801MS-0030 (D)
| Produkto prieinamumas: | per 3 dienas | Prekes įprastai išsiunčiame per 3 dienas. |
|---|
per 3 dienas
527,14 € su PVM
| Svoris |
|---|
| 16 kg |
Produkto aprašymas Pavaros komplektas stumdomiesiems vartams iki 800 kg CAME BX708, 801MS-0030 (D)
CAME BX708AGS pavara skirta stumdomi vartai sveriantiems iki 800 kg ir vartų sąvaros ilgio iki 14 m. Turi elektromechaninį stabdymo jungiklį. Pavara yra negrįžtama. Išsamios techninės savybės ». Atsisiųsti instrukciją ».
Pavara BX708AGS ir valdymo blokas ZBX7N
Komplekte yra pavara, skirta iki 800 kg sveriantiems stumdomiesiems vartams su mechaniniais galiniais jungikliais. Variklio ir maitinimo įtampa yra 230 V AC; priedai maitinami iš atskiro išėjimo 24 V AC. Integruotas enkoderis leidžia išmokti vartų eigą, aptikti kliūtis ir nustatyti lėtėjimą.
Prieš nustatydami patikrinkite, ar pavara tinkama, ar plokštėje nurodyta ZBX7N ir kokia H1 programinės įrangos versija. Toliau pateiktas aprašas skirtas senesnei valdymo versijai, kurioje F8 parinktys yra 0 = atidaryti iš dalies / 1 = atidaryti. Vien tai, kad F8 parinktys sutampa, nepatvirtina, jog sutampa visa versija. Net ir plokštės tuo pačiu pavadinimu bei tomis pačiomis F8 parinktimis gali skirtis atminties veikimu ar techniniais duomenimis. Prieš keisdami nustatymus, palyginkite juos ir veiksmų seką su konkrečios plokštės instrukcija. Jei F8 parinktys yra 1/2, nenaudokite toliau pateiktų skaičių ir gamyklinių verčių. Pavarų su 230 V tinklo varikliu nepainiokite su 24 V modeliais.
Montavimo, prijungimo prie elektros tinklo, jėgos nustatymo ir saugos bandymų darbus turi atlikti kvalifikuotas technikas. Prieš liesdami gnybtus ar įstatomas plokštes, atjunkite maitinimą. Pavara negali pakeisti trūkstamų mechaninių ribotuvų ar kompensuoti netinkamai veikiančio vartų mechanizmo.

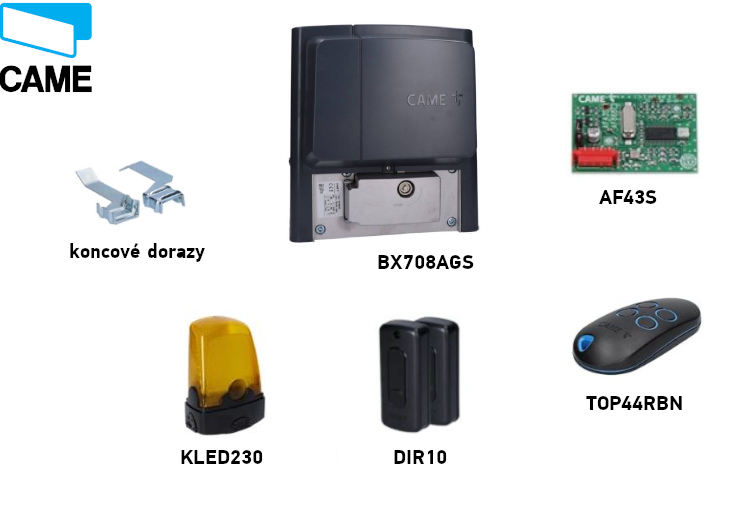

Komplekto sudėtis
BX708AGS pavara su integruota ZBX7N plokšte, galiniai jungikliai, radijo imtuvo plokštė AF43S, nuotolinio valdymo pultas TOP44RBN, fotoelementų pora DIR10 ir įspėjamoji lemputė KLED230. Krumpliastiebis parenkamas pagal vartus; į šio komplekto sudėtį jis neįtrauktas.
CAME BX708 komplektas
| Savybė | CAME BX708AGS |
|---|---|
| Komplektas |  BX708 – iki 800 kg |
| Vartų varčios svoris | maks. 800 kg |
| Vartų varčios ilgis | maks. 14 m |
| Variklis ir plokštė | 230 V AC / ZBX7N |
| Galiniai jungikliai | mechaniniai |
| Komplekto sudėtis | AF43S, TOP44RBN, DIR10, KLED230 |
Didesnė BX708 leistina apkrova nepadidina maksimalaus vartų varčios ilgio. Rinkitės pagal tikrąjį svorį, ilgį, pasipriešinimą judant ir ciklų skaičių; vien svorio nepakanka.
Priedai – kas, kodėl ir kokio tipo
| Kas | Kodėl | Tipas |
|---|---|---|
| Fotoelementai | Apsaugo pravažiavimo zoną uždarant vartus. |
|
| Nuotolinio valdymo pultas | Komanda visai eigai arba daliniam atidarymui. |
|
| Radijo imtuvo plokštė | Priima pulto signalą. |
|
| Įspėjamoji lemputė | Įspėja apie judančius vartus. |
|
| Krumpliastiebis | Perduoda judesį vartų varčiai. |
|
| Mygtukas / raktinis jungiklis | Vietinis valdymas arba dalinis atidarymas. |
|
| Apsauginis kraštas | Apsauga nuo prispaudimo pavojingose vietose. |
|
| Nuoseklioji sąsaja | Dviejų pavarų sujungimas arba CRP ryšys. |
|
Pavaros pasirinkimas ir apkrova
Didžiausias vartų varčios svoris yra 800 kg, didžiausias ilgis – 14 m. Atblokavus vartus, jie turi sklandžiai judėti per visą eigą, o abiejuose galuose turi būti mechaniniai ribotuvai. Jei vartai trūkčioja, stringa ar juda su padidėjusiu pasipriešinimu, pirmiausia sutaisykite kreipiamąją sistemą ir mechanizmą.
17 ciklų per valandą ir 6 ciklai iš eilės taikoma etaloninio ilgio vartų varčiai 4 m, esant temperatūrai 20 °C ir tinkamai sumontuotiems vartams, kurių judėjimo papildomai netrikdo trintis. Šios vertės galioja ne bet kokio ilgio vartams iki 14 m. Esant ilgesnei vartų sąvarai ir aukštesnei temperatūrai, leistinas ciklų skaičius mažėja pagal originalias diagramas.
Nepratęskite diagramų spėliodami už paskutinio pavaizduoto taško. Ciklų per valandą skaičius yra eksploatacinė riba, o ne ilgaamžiškumo garantija.
Pavaros montavimas ir kabelių tiesimas
- Patikrinkite sąvaros stabilumą, ritinėlius, bėgį arba kreipiančiąją, lengvą judėjimą ir tvirtus mechaninius ribotuvus. Apsaugokite pavojingas vietas ties krumpliastiebiu ir krumpliaračiu.
- Pasirinkite tvirtą pagrindą, apsaugotą nuo smūgių ir tiesioginio aptaškymo. Paruoškite apsauginius vamzdžius; pavarai rekomenduojamas Ø 40 mm, priedams – Ø 25 mm.
- Pamatų klojinys turi būti didesnis už tvirtinimo plokštę ir išsikišti 50 mm virš žemės paviršiaus. Įrenkite plieninę armatūrą. Pritvirtinkite M12 varžtus prie plokštės ir per jos angas išveskite apsauginius vamzdžius.
- Jei krumpliastiebis jau įrengtas, laikykitės originalaus matmenų sprendinio – 84 / 105 mm. Išlyginkite plokštę ir įbetonuokite; leiskite betonui kietėti bent 24 valandas.
- Palikite išsikišusius maždaug 600 mm kabelių galus. Nuimkite dangčius, uždėkite pavarą ant plokštės ir reguliuojamomis kojelėmis prieš pirmąjį išlyginimą pakelkite ją 5–10 mm, kad liktų atsarga reguliavimui.
Rekomenduojami minimalūs skerspjūviai
| Laido tipas | Mažiau nei 20 m | Daugiau nei 20 m ir mažiau nei 30 m |
|---|---|---|
| 230 V AC maitinimas, L/N/PE | 3G × 1,5 mm² | 3G × 2,5 mm² |
| Švyturėlis | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Valdymo kontaktas | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotoelementas TX | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotoelementas RX | 4 × 0,5 mm² | 4 × 0,5 mm² |
Tinklo įtampai skirtam lauko kabeliui naudojamas H05RN-F, vidaus kabeliui – H05VV-F; iki 48 V žemosios įtampos kabeliui, jei tinka, – FROR 20-22 II. Antena: RG58, rekomenduojamas ilgis – ne daugiau kaip 5 m. Nuoseklusis ryšys: UTP CAT5, ne daugiau kaip 1 000 m. Esant kitokiems atstumams, keliems vartotojams arba naudojant bandomąjį kabelį, parinkite reikiamą gyslų skaičių ir skerspjūvį pagal faktinę apkrovą bei sujungimo schemą.
Kabelius tieskite per atskiras įvores; jie neturi liestis su varikliu ar transformatoriumi. Tinklo maitinimo grandinėje turi būti įrengtas tinkamas dvipolis atjungiklis ir apsauginis PE laidininkas.
Krumpliastiebis, tarpas ir galinės padėtys
- Atblokuokite pavarą. Per visą vartų judėjimo kelią pritvirtinkite 4 modulio krumpliastiebį. Jungdami dalis, dantis sulygiuokite pagal po jungtimi pakištą pagalbinį krumpliastiebio gabalėlį.
- Rankomis perstumkite vartus per visą jų eigą. Aukštį sureguliuokite kojelėmis, o šoninę padėtį – tvirtinimo angomis; tarp krumpliastiebio ir krumpliaračio palikite 1–2 mm tarpą. Vartų sąvaros svoris neturi remtis į pavarą.
- Išlyginę tvirtai priveržkite pavaros tvirtinimo elementus.
- Rankomis atidarykite vartus. Pastumkite atidarymo galinį jungiklį ant krumpliastiebio iki kol suveiks mikrojungiklio spyruoklė, tada pritvirtinkite jungiklį.
- Taip pat sureguliuokite uždarymo galinį jungiklį. Pagal matmenų schemą prieš tvirtą mechaninį ribotuvą palikite maždaug 20 mm. Patikrinkite abi kryptis ir vėl užblokuokite pavarą.
Pavaros atblokavimas rankiniu būdu dingus elektrai
- Atjunkite maitinimą ir apsaugokite sąvarą nuo netyčinio judėjimo.
- Atidarykite spynos dangtelį, įkiškite raktą ir atrakinkite atblokavimo dureles.
- Atlenkite dureles ir pasukite atblokavimo rankenėlę jų atviroje ertmėje pagal paveikslėlyje nurodytą rodyklę. Tada vartus galima stumti rankomis.
- Norėdami vėl užblokuoti pavarą, pasukite rankenėlę atgal, kaip parodyta užblokavimo paveikslėlyje, uždarykite dureles, užrakinkite jas raktu ir uždarykite spynos dangtelį.
- Prieš atkurdami maitinimą patikrinkite, ar pavara užblokuota. Paliktos atviros durelės gali sukelti E8 klaidą.
ZBX7N plokštės ir gnybtų orientacija
Paveikslėlyje plokštė pavaizduota taip, kad gnybtų blokai yra viršuje, o mygtukai ESC / < / > / ENTER apačioje dešinėje. Ekranas yra apačioje; PWR nurodo, kad maitinimas įjungtas. Apskritimuose pateikti numeriai žymi plokštės dalis, o ne elektros gnybtų numerius.
| Vieta paveikslėlyje | Plokštės dalis |
|---|---|
| 1 / 2 / 3 | Tinklo maitinimas / variklis / transformatorius. |
| 4 / 6 / 22 | Plokštės / priedų / tinklo saugiklis. |
| 5 | Valdymo ir saugos įėjimai. |
| 7 | RGP1: + / STB / −, energijos taupymo modulis; tai nėra akumuliatoriaus įėjimas. |
| 8 / 10 / 11 | Enkoderis / mechaniniai galiniai jungikliai / antena. |
| 9 / 13 / 15 | Klaviatūros / atsakiklio gnybtai; R700 arba R800 dekoderio lizdas. |
| 12 | AF radijo imtuvo plokštė. |
| 14 / 17 | Nuosekliojo ryšio A/B/GND gnybtai / RSE lizdas. |
| 16 | RIO-CONN lizdas, skirtas RIOCN8WS. |
| 18 / 19 / 20 / 21 | Programavimo mygtukai / Memory Roll / ekranas / PWR LED. |
Maitinimas, variklis ir enkoderis
| Gnybtai | Sujungimas ir ribos |
|---|---|
| L / N / PE | L = fazė, N = neutralusis darbinis laidininkas; 230 V AC, 50/60 Hz. Apsauginį PE laidininką prijunkite prie pažymėto įžeminimo taško. Tai nėra +/− jungtis. |
| U / V / W | Gamyklinis variklio kabelis ir kondensatorius; 230 V AC variklis. Nenaudojamas nuolatinės srovės poliškumas. Kryptį pasirinkite naudodami F54; nekeiskite laidų sujungimo spėliodami. |
| + / E / D | Enkoderis – gamyklinė jungimo schema: + = raudonas laidas, E = juodas laidas, D = ekranas, pagal pradinį paveikslėlį. Jungdami iš naujo, laikykitės žymėjimų ir pradinio laidų išvedžiojimo; nepriskirkite E ar D kitos funkcijos pagal laido spalvą. Šie gnybtai nėra fotodaviklių maitinimo išvadas; nejunkite prie jų išorinio maitinimo šaltinio. |
| FC / FA / F | FC = uždarymo galinis jungiklis; FA = atidarymo galinis jungiklis; F = bendrasis laidas. Nepainiokite gamyklinės jungimo schemos su priedų maitinimu. |
| 10 / 11 | 24 V AC, daugiausia 20 W priedams. Kintamojoje įtampoje nėra pliuso ar minuso. |
| TS | Fotodaviklių testavimo išvadas; naudojamas su F5 ir konkrečia testavimo schema. Tai nėra nuolatinis maitinimo išvadas, kurį galima naudoti vietoj kito. |
Mygtukai, STOP ir saugos įėjimai
| Įėjimas | Kontaktas / naudojimas |
|---|---|
| 1–2 | STOP su bepotencialiu kontaktu NC, aktyvinkite F1. Kontakto atjungimas sustabdo vartus ir neleidžia jiems automatiškai užsidaryti; vartų judėjimas tęsiamas tik davus naują komandą. |
| 2–7 | Bepotencialis kontaktas NO; komanda pagal F7. Kai F6 = ON, tai yra palaikoma uždarymo komanda. |
| 2–3P | Bepotencialis kontaktas NO; dalinis arba visiškas atidarymas pagal F8. Kai F6 = ON, tai yra palaikoma atidarymo komanda. |
| 2–CX / 2–CY | Saugos kontaktas NC, reakcija pagal F2/F3. Kontaktas neturi poliškumo; nejunkite prie jo išorinės įtampos. |
| A / B – klaviatūra | Kodinis selektorius su R800 dekoderiu; pasirinkite F14 = 1. |
| S1 / GND | Atsakiklis arba skaitytuvas su R700; pasirinkite F14 = 0. Pradiniame paveikslėlyje raudonas laidas prijungtas prie S1, o juodas – prie GND. |
| Antena | RG58: centrinis laidininkas jungiamas prie antenos signalo įėjimo, ekranas – prie gnybto su ekrano simboliu. |
NO reiškia, kad ramybės būsenoje kontaktas atviras, NC – kad ramybės būsenoje kontaktas uždaras, o bendrasis kontakto gnybtas yra COM/C. Įprastai komandai nejunkite 230 V tinklo įtampos prie 2–7 arba 2–3P įėjimų. Nenaudojamą STOP išjunkite per F1, nenaudojamus CX/CY – per F2/F3. Neišjunkite prijungtos saugos įrangos kaip gedimo sprendimo būdo.
Švyturėlis ir būsenos signalizacija
| Išvadas | Įtampa / galia / režimas |
|---|---|
| W–E1 | KLED230: 230 V AC, išvado riba 25 W, F18 = OFF. Ciklo apšvietimui 230 V AC, daugiausia 60 W, F18 = 1 ir aktyvinta F19. Kintamoji srovė be +/−; čia nejunkite 24 V švyturėlio. |
| 11–FA | Atidarytų vartų signalizacija: 24 V AC, daugiausia 3 W, be +/−. |
| 11–FC | Uždarytų vartų signalizacija: 24 V AC, daugiausia 3 W, be +/−. |
CAME DIR10 fotodavikliai
DIR10 yra sinchronizuota pora: siųstuvas TX ir imtuvas RX, veikimo nuotolis – 10 m. Šiam prijungimui fotodavikliuose nustatykite 24 V; maitinimas yra 24 V AC. Poros srovės sąnaudos – 60 mA, esant 24 V AC. RX 10 ir TX TX gnybtai originalioje schemoje pažymėti +, o 2 gnybtai – −; maitinant iš plokštės, tai yra kintamoji srovė be nuolatinės srovės poliškumo. Laikykitės konkrečios TX sinchronizavimo jungimo schemos, o ne vien prijunkite du maitinimo laidus.
| DIR10 gnybtas | Įprastas prijungimas | Prijungimas su testavimu |
|---|---|---|
| RX 10 (žyma +) | ZBX7N 10 | ZBX7N 10 |
| RX 2 (žyma −) | ZBX7N 2 | ZBX7N 11 |
| RX TX ↔ TX TX (žyma +) | Sujunkite TX tarp RX ir siųstuvo | Toks pat sujungimas |
| TX 2 (žyma −) | ZBX7N 2 | ZBX7N TS |
| RX C – bendrasis kontaktas | ZBX7N 2 | ZBX7N 11 |
| RX NC – saugos kontaktas | ZBX7N CX, arba CY | ZBX7N CX, arba CY |
| Funkcijos | F2 = C1 (naudojant CX), F5 = OFF | F2 = C1 (naudojant CX), F5 = 1 |
| Naudojant CY įėjimą | F3 = pasirinkta reakcija | F3 = pasirinkta reakcija; F5 = 2 arba 4, kai testuojami ir CX, ir CY |
Pasirinkus C1, kontakto atjungimas uždarant vartus sukelia jų atidarymą. C2 uždaro vartus, kai kontaktas suveikia atidarant; C3 sustabdo judėjimą, po to vartai užsidaro automatiškai; ši funkcija prieinama tik esant aktyviai F19. C4 sustabdo judėjimą, o pašalinus kliūtį vartai vėl pradeda judėti. Pasirinkite reakciją pagal saugomą zoną. Prijungę patikrinkite veikimą: atitinkamo vartų judėjimo metu nutraukite šviesos spindulį.
Testavimas nėra vien meniu parinktis. Pirmiausia prijunkite išvadus pagal testavimo schemą, tada aktyvinkite F5. Jei testavimas nepavyksta, plokštė nevykdo komandos ir rodo E4. DELTA turi kitokius gnybtus; jai netaikykite šio DIR10 gnybtų sąrašo.
Saugos briaunos
DFWN briauną su potencialo neturinčiu NC kontaktu prijunkite tarp 2 ir CX/CY ir pasirinkite C7 arba C8. DFI sąsajai naudokite toliau nurodytą atskirą maitinimą ir kontaktus; vien briauna su NC kontaktu taip neįjungiama. Parinktys r7/r8 skirtos atitinkamai 8,2 kΩ varžinei briaunai, o ne bet kokiam kontaktui. Konkretų tipą, vietą ir galutinę jėgą būtina patikrinti atliekant saugos bandymą.
| Originalios DFI gnybtas | ZBX7N / saugos briauna |
|---|---|
| 24V / 0V | DFI 24V → ZBX7N 10, DFI 0V → ZBX7N 11. Šioje schemoje naudojamas maitinimas yra 24 V AC, be nuolatinės srovės poliškumo +/−; 12V gnybtas lieka laisvas. Bendra 10–11 išėjimo galia priedams negali viršyti 20 W. |
| Gnybtų pora su kontakto simboliu | Originaliame paveikslėlyje iškart dešinėje nuo 0V: kairysis → ZBX7N 2, dešinysis → CX arba CY. Potencialo neturintis saugos kontaktas poliškumo neturi; reakciją nustatykite per F2/F3. |
| C / NO / NC | DFI atitinkamus gnybtus sujunkite su DFWN briaunos C / NO / NC gnybtais, kaip parodyta paveikslėlyje. Nepainiokite jų su atskira išėjimo kontakto į plokštę gnybtų pora. |
Pirmasis paleidimas
- Patikrinkite mechaninius ribotuvus, jungiklius, ar pavara tinkamai užfiksuota, kabelių apsaugą ir saugos grandinės prijungimą.
- Įjunkite maitinimą; patikrinkite PWR LED ir ekrano veikimą. A1 patikrinkite 2 = BX708AGS.
- Nustatykite F54 atsižvelgdami į tikrąją slinkimo kryptį ir F1 atsižvelgdami į prijungtą STOP mygtuką. Sukonfigūruokite CX/CY ir, jei reikia, F5 bandymą. Mokymo metu palikite F11 = ON.
- Atlikite A3 – eigos mokymas.
- Nustatykite tik reikiamas veikimo funkcijas, pridėkite nuotolinio valdymo pultelius ir išbandykite visą eigą, dalinį atidarymą, STOP, fotoelementus, briaunas ir įspėjamąją lempą.
Pirmasis įprastas manevras įjungus maitinimą yra atidarymas. Šiame etape palaukite, kol vartai visiškai atsidarys; uždaryti jų negalima. A3 kalibravimas atliekamas pagal atskirą toliau nurodytą seką. Pastebėję neįprastą triukšmą, vibraciją ar neteisingą judėjimo kryptį, nedelsdami paspauskite ESC/STOP ir pašalinkite priežastį.
A3 – automatinis eigos mokymas
Būtinos sąlygos: F11 = ON, tinkamai nustatyti A1 ir F54, sureguliuoti galiniai jungikliai, įrengti abu tvirti mechaniniai ribotuvai, o vartų varčia turi būti maždaug eigos viduryje. Rankiniu būdu perkėlę vartus, vėl užblokuokite pavarą. Užtikrinkite, kad visa vartų eiga būtų laisva.
Kalibravimo metu saugos įtaisai neveikia. Technikas privalo tiesiogiai prižiūrėti visą judėjimą ir neleisti žmonėms patekti į vartų zoną.
- Palaikykite ENTER paspaudę bent 1 s, rodyklėmis pasirinkite A3 ir patvirtinkite ENTER.
- Pasirinkite ON ir patvirtinkite ENTER.
- Vartai pirmiausia užsidarys iki galinės padėties; ekrane rodoma CL1.
- Tada jie atsidarys iki galinės padėties; ekrane rodoma OP1. Nekiškite nieko į vartų judėjimo zoną.
- Baigę patikrinkite visą ciklą, sustabdymą ir pasirinktą kiekvieno saugos įtaiso reakciją. Jei rodoma E1 arba E2, šalinkite priežastį pagal diagnostikos nurodymus ir kalibravimą kartokite tik pašalinę problemą.
Programavimas naudojant ekraną
Nustatymus atlikite, kai pavara sustabdyta. Palaikykite ENTER paspaudę bent 1 sekundę, rodyklėmis </> pasirinkite funkciją, ENTER atidaro jos reikšmę. Rodyklėmis pakeiskite reikšmę, o ENTER patvirtinkite ir išsaugokite. ESC atšaukia nepatvirtintą pakeitimą ir išeina iš meniu; iš meniu taip pat išeinama po 10 sekundžių neveikimo. Nepatvirtintas pakeitimas nėra išsaugomas.
Meniu režimu rodyklėmis galima valdyti judėjimą bandymo metu, o ESC mygtuku – sustabdyti. Programavimo reikšmes ir patvirtinimą stebėkite ekrane. PWR LED signalizuoja, kad yra maitinimas.
F funkcijos – išsamūs nustatymai
Paryškintos reikšmės yra gamykliniai nurodytos ZBX7N versijos nustatymai. Funkcijos prieinamumas priklauso nuo prijungtos plokštės, aktyvinto enkoderio ir susijusių funkcijų. Prieš keisdami užsirašykite pradinius nustatymus. F34/F35 jautrumo ir paleidimo momento nenustatinėkite pagal didžiausią vartų svorį; pakeitę nustatymus privalote patikrinti jėgas ir saugos funkcijas.
Naudotojai ir sistema U / A / H
Nuotolinio valdymo pultų įrašymas
ZBX7N su radijo imtuvo kortele AF43S 433,92 MHz valdo iki 250 naudotojų. TOP44RBN naudoja slenkantį kodą 433,92 MHz dažniu. Meniu U4 turi būti įjungtas atitinkamas kodavimo būdas; nelaikykite bet kurio tokio paties dažnio nuotolinio valdymo pulto suderinamu.
AF kortelę įdėkite arba išimkite tik atjungę maitinimą. Kai U4 = 1, leidžiami visi palaikomi kodai; U4 = 2 priėmimą apriboja slenkančiu kodu. Prieš patvirtindami U4 pasirinkimą, atsižvelkite į tai, kad radijo atmintis bus ištrinta: Šiame senesniame modelyje pasirinkus kodavimo būdą išsaugoti nuotolinio valdymo pultai automatiškai ištrinami. Pirmiausia užsirašykite naudotojus ir pasiruoškite juos iš naujo įrašyti; vien F8 atitiktis nepatvirtina U4 veikimo.
- Meniu pasirinkite U1 ir paspauskite ENTER.
- Pasirinkite komandą: 1 = atidaryti / uždaryti; 2 = atidaryti–STOP–uždaryti–STOP; 3 = tik atidaryti; 4 = dalinis atidarymas.
- Patvirtinkite paspausdami ENTER. Kelias sekundes ekrane mirksės laisvas naudotojo numeris nuo 1 iki 250.
- Kol numeris mirksi, nuotolinio valdymo pulte paspauskite norimą mygtuką ir išsiųskite kodą. Užsirašykite išsaugotos pozicijos numerį; išėję iš meniu patikrinkite komandą.
- Norėdami pridėti kitą funkciją ar naudotoją, pakartokite U1 veiksmus. Jei pasirodo klaida E15, patikrinkite kortelę, dažnį ir kodavimą.
Vieno arba visų naudotojų ištrynimas
Vienas naudotojas: U2 → ENTER → rodyklėmis pasirinkite išsaugotą numerį → ENTER. Tekstas CLr patvirtina ištrynimą. Visi naudotojai: U3 → ENTER → ON → ENTER. U3 nėra parametrų atstata A4 ar kalibravimas A3.
Parametrų atstata ir atminties perkėlimas
A4 – gamykliniai parametrai
Prieš atstatą užsirašykite A1, F54, saugos įėjimų nustatymus, automatinį uždarymą ir prieigos duomenis. Pasirinkite A4, patvirtinkite paspausdami ENTER, pasirinkite ON ir dar kartą paspauskite ENTER. Tada patikrinkite visus reikalingus parametrus, kalibravimo būseną ir saugos funkcijas. Nelaikykite A4 visų radijo naudotojų ištrynimo patvirtinimu; norėdami juos ištrinti, naudokite U3.
F50 / F51 – Memory Roll
- Atjunkite maitinimą ir įdėkite Memory Roll į pažymėtą lizdą.
- Įjungę maitinimą, pasirinkite F50 = ON ir paspauskite ENTER; bus išsaugoti naudotojai ir konfigūracija.
- Prieš išimdami kortelę ir įdėdami ją į kitą suderinamą plokštę, vėl atjunkite maitinimą.
- Paskirties plokštėje pasirinkite F51 = ON ir paspauskite ENTER. Patikrinkite, ar perkelti nustatymai atitinka konkrečią pavarą ir įrenginį.
- Perkėlus duomenis, rekomenduojama išimti kortelę; tai darykite tik atjungę maitinimą.
Du pavaros įrenginiai MASTER / SLAVE
Į abi plokštes įdėkite RSE kortelę, kai maitinimas atjungtas, ir sujunkite A–A, B–B bei GND–GND naudodami UTP CAT5. Komandas ir saugos įtaisus prijunkite prie MASTER. MASTER nustatykite F49 = 1, tinkamą F54, F52 = ON ir patvirtinkite perdavimą; tada paleiskite A3. Naudotojus įrašykite į MASTER. Susietuoju režimu SLAVE programavimo mygtukai neveikia.
Įprasta atidarymo / uždarymo arba tik atidarymo komanda valdo abu vartų segmentus; dalinio atidarymo komanda atidaro tik MASTER valdomą segmentą. Susiejus du pavaros mechanizmus, vieno vartų segmento leistina masė nepadidėja. Atskirai CRP komunikacijai naudokite atitinkamus F49/F56/F63 parametrus, o ne MASTER/SLAVE režimą.
Belaidžiai saugos įtaisai RIO
RIOCN8WS prijunkite prie RIO-CONN, kai maitinimas atjungtas. RIOED8WS saugos kraštus ir RIOPH8WS fotoelementus nustatykite atitinkamais F65–F68 parametrais ir prijunkite pagal jų schemą; RIOLX8WS naudojamas belaidžiam signalizavimui. Be konfigūracijos plokštė gali rodyti E18, o sutrikus ryšiui arba esant trukdžiams – E17. RIO-CONN nepainiokite su AF lizdu nuotolinio valdymo pultams.
Diagnostika ir gedimų šalinimas
| Ekranas | Reikšmė | Patikra / sprendimas |
|---|---|---|
| E1 | Kalibravimo klaida. | Patikrinkite mechaninius ir galinius jungiklius, laisvą eigą, A1 ir F54; tada pakartokite A3. |
| E2 | Kalibravimas / enkoderio nustatymas. | Pirmiausia patikrinkite, ar sėkmingai užbaigtas A3 mokymas, ir patikrinkite F11. Vien E2 nėra E3 – enkoderio gedimas. Jei pranešimas išlieka po tinkamo mokymo, patikrinkite gamintojo enkoderio laidus ir kreipkitės į techninės priežiūros specialistus. |
| E3 | Enkoderio gedimas. | Atjungę maitinimą patikrinkite jungtį ir +/E/D laidus; pažeidimus turi taisyti techninės priežiūros specialistai. Neišjunkite apsaugos vietoj remonto. |
| E4 | Saugos patikros klaida. | Palyginkite faktinį TS prijungimą, maitinimą ir fotoelementų kontaktą su F5 bei F2/F3. |
| E7 | Nepakankama veikimo trukmė. | Patikrinkite pasipriešinimą visame kelyje, galines padėtis ir kalibravimą. Nedidinkite jėgos, jei vartai stringa. |
| E8 | Atidarytos atblokavimo durelės. | Užfiksuokite mechanizmą ir uždarykite dureles; patikrinkite, ar jos tinkamai aptinkamos. |
| E9 | Kliūtis uždarant. | Pašalinkite kliūtį; rankiniu būdu patikrinkite kreipiklį / dantytąją juostą, tada F34/F35. |
| E10 | Kliūtis atidarant. | Pašalinkite kliūtį atidarymo kelyje, patikrinkite kreipiklį ir galinį jungiklį, tada sureguliuokite jautrumą. |
| E11 | Pasiektas didžiausias aptiktų kliūčių skaičius. | Patikrinkite, ar pasipriešinimas arba kliūtis kartojasi visame kelyje, ir patikrinkite enkoderį; pašalinę gedimą atlikite bandymą. |
| E15 | Nesuderinamas nuotolinio valdymo pultas. | Patikrinkite AF kortelę, dažnį ir U4; nebandykite pašalinti klaidos iš naujo nustatydami visą plokštę. |
| E17 | Belaidės sistemos klaida. | Patikrinkite RIO sąsają, įrenginius ir trukdžius. Sistema gali blokuoti judėjimą. |
| E18 | Trūksta belaidės sistemos konfigūracijos. | Patikrinkite RIOCN8WS, sukonfigūruokite atitinkamus F65–F68 parametrus ir įrenginius. |
Kai vartai nejuda arba neužsidaro
Nejuda nė viena kryptimi: patikrinkite maitinimą, pavaros fiksavimą, dureles, STOP grandinės ir saugos kontaktų būseną, pultelio bateriją ir ar nėra užstrigusios komandos. Atsidaro, bet neužsidaro: patikrinkite fotoelementų spindulį, jų išlygiavimą, NC kontaktą ir CX/CY konfigūraciją; nedarykite nuolatinio trumpiklio per prijungtą apsaugos įtaisą.
ZBX7N saugikliai 230 V sistemai
| Saugiklis | Vertė / tipas |
|---|---|
| LINE – maitinimo tinklas | 5 A-F, greito veikimo |
| BOARD – plokštė | 630 mA-F, greito veikimo |
| ACCESSORIES – priedai | 1 A-F, greito veikimo |
Prieš tikrindami saugiklius atjunkite maitinimą. Naudokite tokios pačios vertės greito veikimo saugiklį; didesnės vertės saugiklis ar pakartotinis keitimas nepašalinus trumpojo jungimo nėra remontas.
Techninė priežiūra ir jėgos nustatymas
Reguliariai tikrinkite, ar kelias ir dantytoji juosta švarūs, ar vartai juda laisvai, ar tvirtinimo detalės ir galiniai jungikliai tvarkingi, ar nepažeisti kabeliai, ar veikia atblokavimas ir kiekvienas apsaugos įtaisas. Prieš valydami ar atlikdami darbus atjunkite maitinimą. Tepkite tik tas mechanines dalis, kurias reikia tepti; kreipiklis neturi sukelti papildomos trinties.
Variklio sukimo momentas reguliuojamas juodu transformatoriaus „Faston“ gnybtu, pasirenkant 1–4 padėtį: 1 – mažiausias, 4 – didžiausias. Gnybtą perkelti gali tik technikas, prieš tai atjungęs maitinimą ir vadovaudamasis originaliu brėžiniu. Enkoderio jautrumas nustatomas atskirai, naudojant F34/F35; didesnis sukimo momentas ar mažesnis jautrumas nepakeičia tinkamo saugos kraštų išdėstymo ir jėgų bandymo.
Techninės priežiūros įraše turi būti nurodyta data, manevrų skaitiklio A5 rodmuo, H1 versija, atlikti remonto darbai ir apsaugos įtaisų bandymo rezultatas. Baigę uždėkite dangčius taip, kad jie neprispaustų kabelių.
BX708AGS techninės charakteristikos
Duomenys atitinka nurodytą pavaros ir valdymo bloko versiją. Prieš montuodami palyginkite maitinimo parametrus ir variklio žymėjimą bei vertes su jo vardinėje lentelėje nurodytais duomenimis.
| Parametras | Vertė |
|---|---|
| Didžiausia vartų segmento masė | 800 kg |
| Didžiausias vartų segmento ilgis | 14 m |
| Maitinimo tinklo įtampa | 230 V AC, 50/60 Hz |
| Variklio maitinimo įtampa | 230 V AC |
| Galia | 530 W |
| Stūmimo jėga | 800 N |
| Slinkimo greitis | 10 m/min |
| Apsaugos klasė | IP44 |
| Darbinė temperatūra | −20 iki +55 °C |
| Ciklų per valandą | 17, kai vartų varčia yra 4 m ilgio / 20 °C temperatūroje |
| Ciklų iš eilės | 6, kai vartų varčia yra 4 m ilgio / 20 °C temperatūroje |
| Kondensatorius | 20 µF |
| Budėjimo režimo sąnaudos | 2,4 W |
| Sąnaudos su „Green Power“ moduliu | 0,5 W; modulis nėra įprastas atsarginis akumuliatorius |
| Variklio šiluminė apsauga | 150 °C |
| Elektros apsaugos klasė | I |
| Vien pavaros svoris | 15 kg |
| Krumpliaratis | 4 modulis |
| Ribiniai jungikliai | mechaniniai |
| Valdymas | ZBX7N su ekranu ir enkoderiu |
Noriu užsisakyti šį produktą. Kaip tai padaryti?
Pasirinkite jums patogiausią būdą:
- užsakymas el. parduotuvėje: paspauskite mygtuką „Pirkti“ ir įdėkite prekę į krepšelį (mygtuką rasite šio produkto variantų lentelėje).
- užsakymas el. paštu: siųskite užsakymą adresu [email protected]
