Rinkinys laisvai pastatomiems vartams su itin trumpu užlaidos ilgiu „Intelligate IG350“ pagaminti

NAUJA


Produkto prieinamumas: per 7 dienas

Prekes paprastai išsiunčiame per 7 dienas.

Rinkinys laisvai pastatomiems vartams su itin trumpu užlaidos ilgiu „Intelligate IG350“ pagaminti Rinkinys laisvai pastatomiems vartams su itin trumpu užlaidos ilgiu „Intelligate IG350“ pagaminti
CE-IG350-DL5000
per 7 dienas
2 380,14 € be PVM
2 879,97 € su PVM

 vnt.
Svoris
60 kg

Produkto aprašymas Rinkinys laisvai pastatomiems vartams su itin trumpu užlaidos ilgiu „Intelligate IG350“ pagaminti

Sklype trūksta vietos įprastų konsolinių stumdomųjų vartų atsvaros daliai? „Intelligate“ sistema sukurta būtent tokiems atvejams, kai vieta šalia vartų angos yra per trumpa ir neleidžia įrengti standartinės vartų atsvaros dalies. >>Montavimo instrukciją atsisiųskite>>.

Naudojant „Intelligate IG350“ sistemą, vartų angos pločiui pakanka vos 40 cm atsvaros dalies. Įprastiems konsoliniams vartams, kurių anga yra 4 metrų pločio, reikėtų maždaug 1,5–2 metrų atsvaros dalies. Naudodami „Intelligate“ sistemą sutaupysite daugiau nei metrą vietos.

Rinkinį sudaro: IG350 rinkinys
komplektinė „Intelligate 350“ vežimėlių sistema, skirta MGD C profiliui 1 × Komplektinė INTELLIGATE 350 vežimėlių sistema, skirta MGD C profiliui IG350
C profilis „Intelligate“ rinkiniui, skirtam stumdomiesiems vartams su itin trumpa atsvara 1× Aliumininis MGD C profilis 5400 mm MGD1-LS
Pavaros montavimo laikiklis „Intelligate“ rinkiniui, skirtam stumdomiesiems vartams su itin trumpa atsvara 1 × Pavarų montavimo laikiklis MK-IG
MGD C profilio dangtelis 1 × MGD C profilio įvažiavimo detalė MGD1-EDR
MGD C profilio dangtelis 1 × MGD C profilio dangtelis MGD1-ED
Apatinis stabdiklis „Intelligate 350“ rinkinio įvažiavimo ratukui 1 × Apatinis stabdiklis NALS
Viršutinis stabdiklis su ritinėliais, skirtas „Intelligate IG350“ rinkiniui 1 × Viršutinis stabdiklis su ritinėliais NELGR-60
Montavimo instrukcija PDF

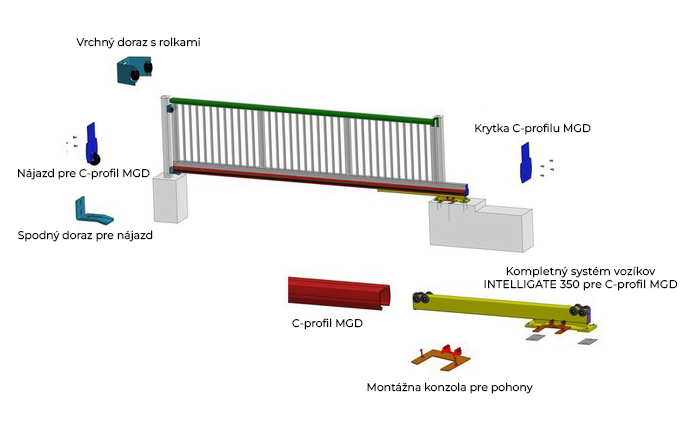

Komponentų išdėstymas konstrukcijoje:

Rinkinys konsoliniams vartams su itin trumpa atsvara pagaminti – „Intelligate IG350“

Pavyzdys:

Jei vartų pravažiavimo plotis yra 4000 mm, visiškai atidaryti vartams su „Intelligate“ sistema reikia 4400 mm erdvės (4000 mm pravažiavimo plotis / vartai + 400 mm vartų užlaida).

Savarankiškai laikančių vartų gamybos komplektas su itin trumpa užlaida „Intelligate IG350“

Matmenys:

Savarankiškai laikančių vartų gamybos komplektas su itin trumpa užlaida „Intelligate“ – matmenys

Savarankiškai laikančių vartų gamybos komplektas su itin trumpa užlaida „Intelligate“ – matmenys

  • GL: bendras ilgis
  • DL: laisvas pravažiavimo plotis
  • GP: pagrindo plokštės ilgis
  • EL: atraminės sijos ilgis
  • EL efekt.: efektyvusis prispaudimo ilgis
  • H: viršutinis riedėjimo bėgelio kraštas (=200 mm)
  • Leidž. svoris: didžiausias vartų svoris, įskaitant bėgelį
  • Leidž. svoris/m: didžiausias svoris/m, įskaitant bėgelį (5 kg/m)

Savarankiškai laikančių vartų gamybos komplektas su itin trumpa užlaida „Intelligate“ – matmenys

Dėmesio:

  • Riedėjimo mechanizmas turi būti pritvirtintas keturiais inkarais, kurių kiekvieno laikomoji jėga yra ne mažesnė kaip 25 kN.
  • Ši laikomoji jėga pasiekiama įklijuojant M12 srieginį strypą ir priveržiant jį 60 Nm sukimo momentu.
  • Prieš priveržiant inkarus, tarp pagrindo plokštės ir pamato esantis tarpas turi būti užpildytas skiediniu.
