Stumdomų vartų pavaros komplektas iki 600 kg CAME BXV06AGS, 801MS-0180 (D)
| Produkto prieinamumas: | per 3 dienas | Prekes įprastai išsiunčiame per 3 dienas. |
|---|
per 3 dienas
546,28 € su PVM
| Svoris |
|---|
| 12 kg |
Produkto aprašymas Stumdomų vartų pavaros komplektas iki 600 kg CAME BXV06AGS, 801MS-0180 (D)
CAME BXV06AGS pavara skirta stumdomieji vartai svorio iki 600 kg ir vartų varčios ilgio iki 18 m. Turi elektromechaninį stabdymo jungiklį. Pavara yra negrįžtamoji. Išsamios techninės savybės ». Atsisiųsti instrukciją ».
CAME BXV06AGS su valdymo plokšte ZN7 yra stumdomųjų vartų pavara su 24 V DC varikliu ir mechaniniais galiniais jungikliais. Maitinimo įtampa – 230 V AC. Ji skirta vartų varčiai, sveriančiai iki 600 kg ir 18 m ilgio. Vartų svorį, ilgį ir pasipriešinimą vertinkite kartu; didesnė pavara nepakeičia lengvo rankinio judėjimo.
Montavimo, prijungimo prie elektros tinklo ir paleidimo darbus turi atlikti kvalifikuotas technikas. Prieš atlikdami darbus atjunkite elektros tinklą ir, jei yra, baterijas. Fotoelementai ir enkoderis nepakeičia stacionarių mechaninių atramų, pavojingų vietų apsaugos ir užbaigtų vartų veikimo jėgų patikros.
Prieš montuodami patikrinkite pavaros vardinę lentelę, ZN7 plokštę, H1 versiją ir jos meniu. Toliau pateikti techniniai duomenys ir prijungimo schemos taikomi aprašytai komplektacijai. Toliau nurodyti nustatymai taikomi komplektacijai, kurioje F28 = 60–100 %, F8 = 1/2 ir U3 = 0/1. Jei plokštėje pateikiamos kitokios vertės ar jungtys, vadovaukitės būtent tos versijos instrukcija; šie trys parametrai patys savaime nenusako visos programinės įrangos versijos.

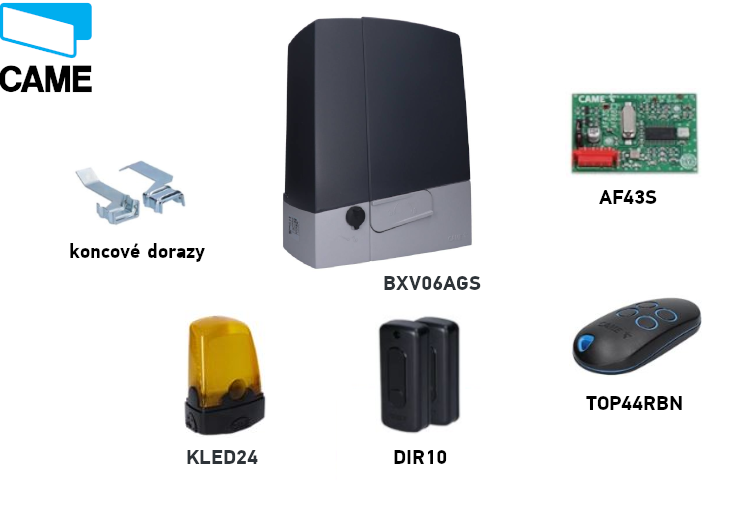

CAME BXV06AGS komplektas
Abiejuose komplektuose yra pavara, valdymo blokas, fotoelementai, radijo imtuvas ir švyturėlis. Prieš prijungdami patikrinkite faktiškai pristatytų priedų žymėjimus. Papildomus elementus, ypač krumpliastiebį ir vietinio valdymo įtaisus, pasirinkite pagal konkrečius vartus.
| Savybė | CAME BXV06AGS |
|---|---|
| Komplektas |  CAME BXV06AGS, 801MS-0180 (D) |
| Didžiausias vartų varčios svoris | 600 kg |
| Didžiausias vartų varčios ilgis | 18 m |
| Tinklas / variklis | 230 V AC / 24 V DC |
| Galia / jėga | 270 W / 600 N |
| Didžiausias greitis | 12 m/min |
| Variklio pasirinkimas A1 | 2–600 kg |
| Šios instrukcijos valdymo plokštė | ZN7, ekranas ir meniu |
Nurodyti 18 arba 20 m reiškia didžiausią vartų varčios ilgį, o ne automatiškai laisvo pravažiavimo plotį. Pasirinkus A1, fizinės pavaros keliamosios galios pakeisti negalima.
Priedai ir prijungimo pavyzdžiai
Toliau pateikti pavyzdžiai skirti konkrečiai pažymėtiems įrenginiams. Naudodami kitokio tipo įrenginį, vadovaukitės jo gnybtų ir parametrų aprašais; vienoda funkcija ar dažnis savaime negarantuoja suderinamumo.
| Elementas | Patikrintas pavyzdys / naudojimas |
|---|---|
| Fotoelementai | CAME DIR10, 12/24 V AC/DC, veikimo nuotolis 10 m; prijungimas ir TS bandymas. |
| Švyturėlis | CAME KLED24, 24 V AC/DC, 2 W; išėjimas 10–E. |
| Radijo imtuvas | CAME AF43S, įkišama AF kortelė, 433,92 MHz; kodavimą patikrinkite kartu su U4. |
| Nuotolinio valdymo pultelis | CAME TOP-432EE, fiksuotas kodas, 433,92 MHz; pavyzdys, skirtas suderinamam imtuvui. |
| Krumpliastiebis | Krumpliastiebiai, modulis 4; tarpas ir tvirtinimas. |
| Vietinis valdymas | Jungikliai, mygtukai ir skaitytuvai; NO komandos ir NC saugos kontaktai pagal gnybtų schemą. |
Pavaros montavimas
Atblokavus pavarą, vartai turi lengvai judėti per visą eigą, be nuolydžio, pažeistų ratukų ar pavojaus iššokti iš kreipiančiosios. Patikrinkite, ar abiejose padėtyse – atidarytoje ir uždarytoje – įrengtos tvirtos mechaninės atramos, ar pagrindas stabilus ir ar apsaugotos vietos, kur vartų varčia gali ką nors prispausti. Pavaros vietoje neturi kauptis vanduo ir jos neturi veikti tiesioginė vandens srovė. Jei stumdomojoje vartų varčioje yra integruoti varteliai pėstiesiems, variklinis vartų judėjimas turi būti įmanomas tik saugiai juos užfiksavus.

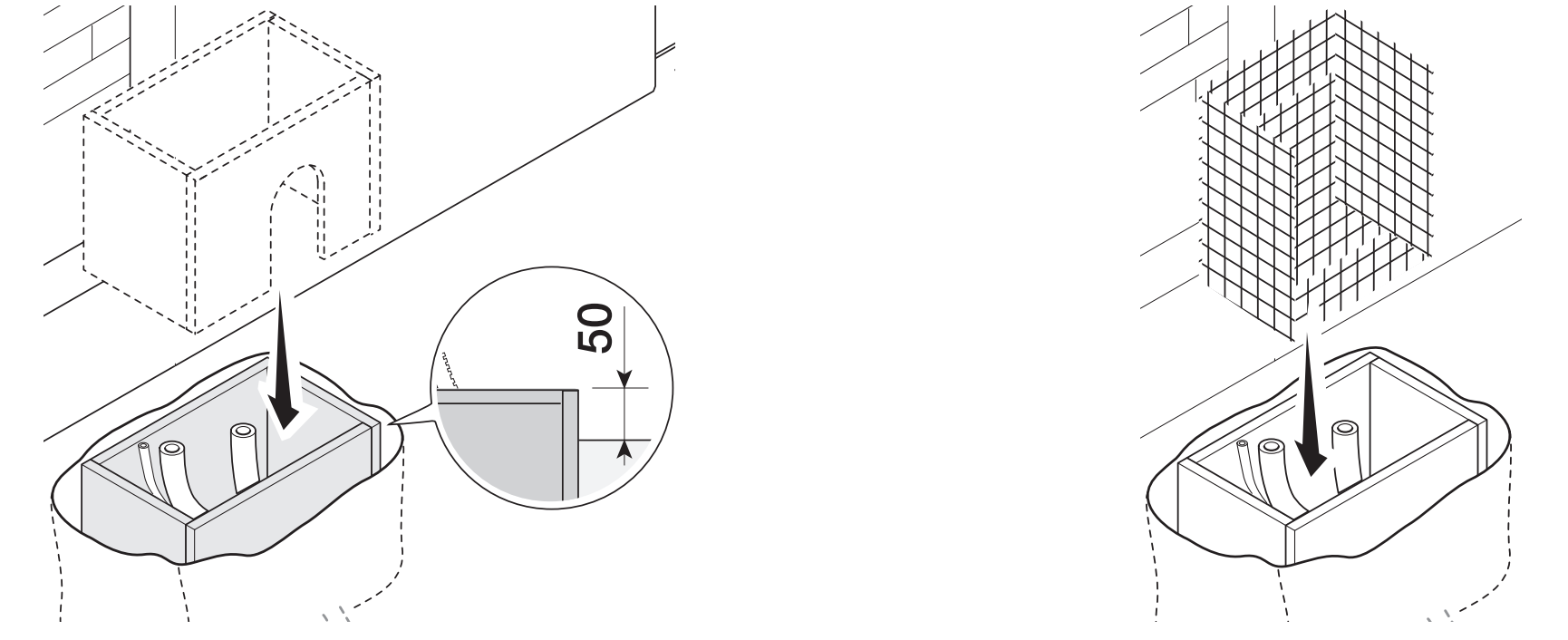

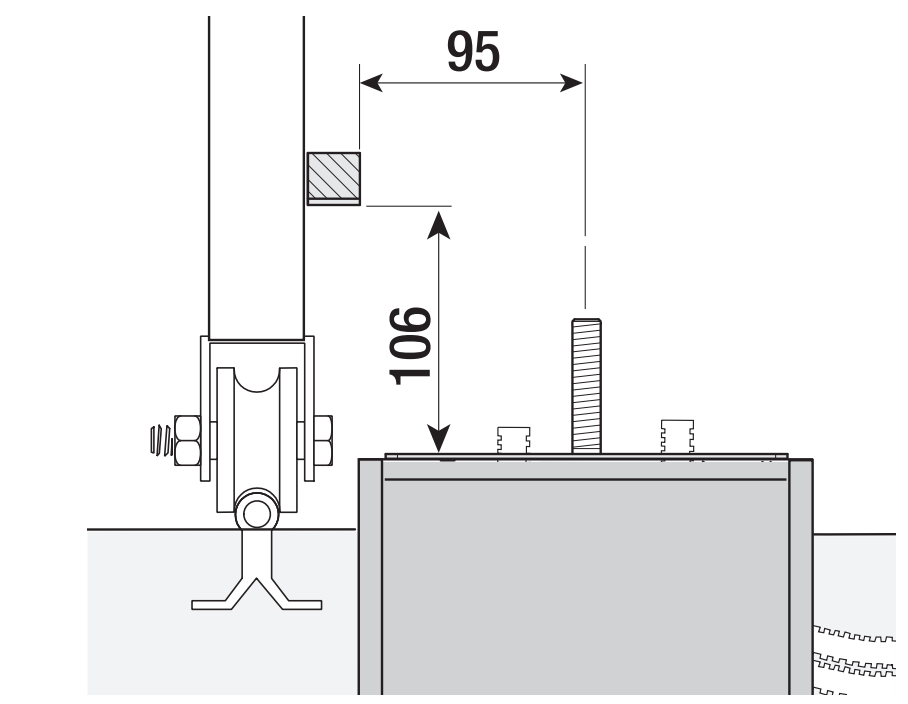

Pamatai ir tvirtinimo plokštė

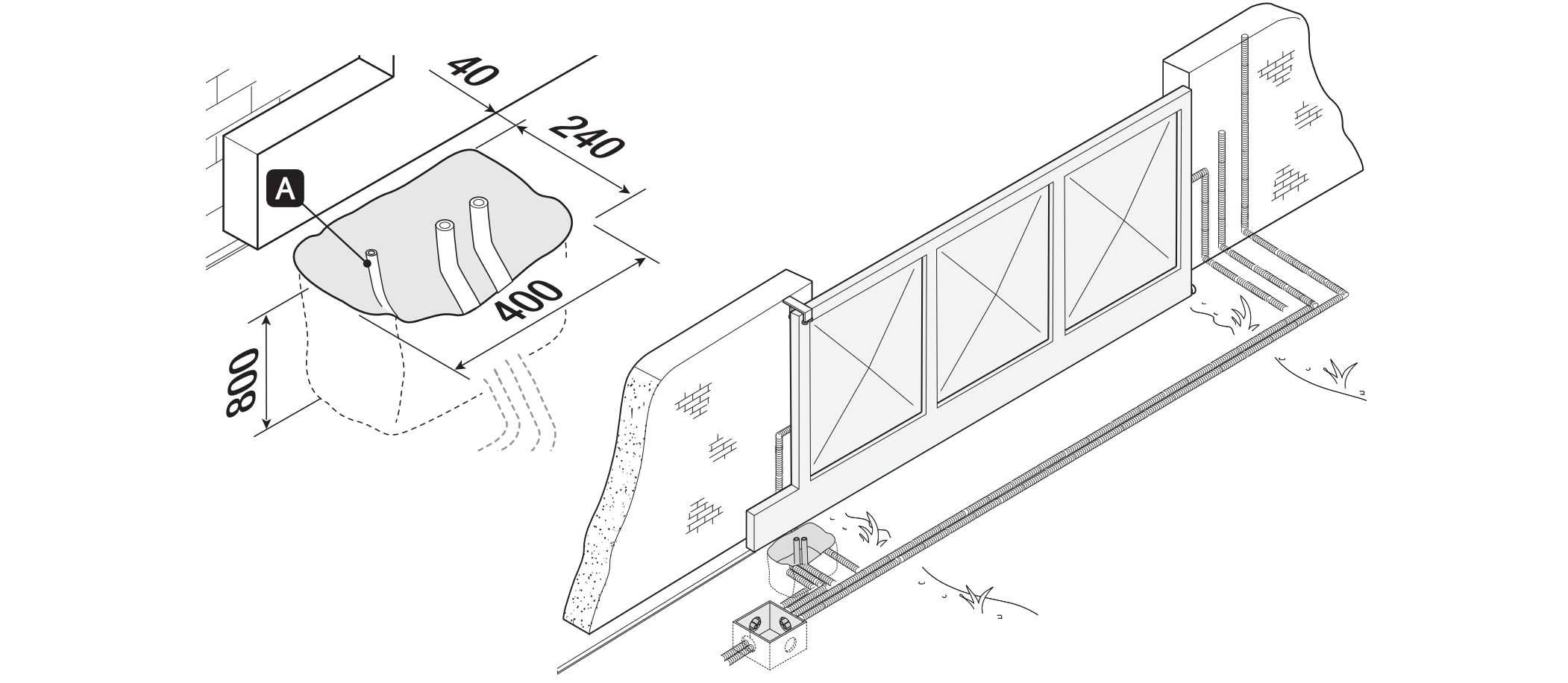

Montavimo pavyzdyje numatyta 400 × 240 mm tranšėja ir 800 mm gylis. Pamatų matmenis pritaikykite prie grunto ir konkrečių vartų. Klojiniai iškyla 50 mm virš grunto; naudokite armatūrą ir M12 inkarus. Pavaros maitinimo kabeliui rekomenduojamas Ø 40 mm apsauginis vamzdis, priedams – Ø 25 mm, o galimam atblokavimo trosui – Ø 20 mm.

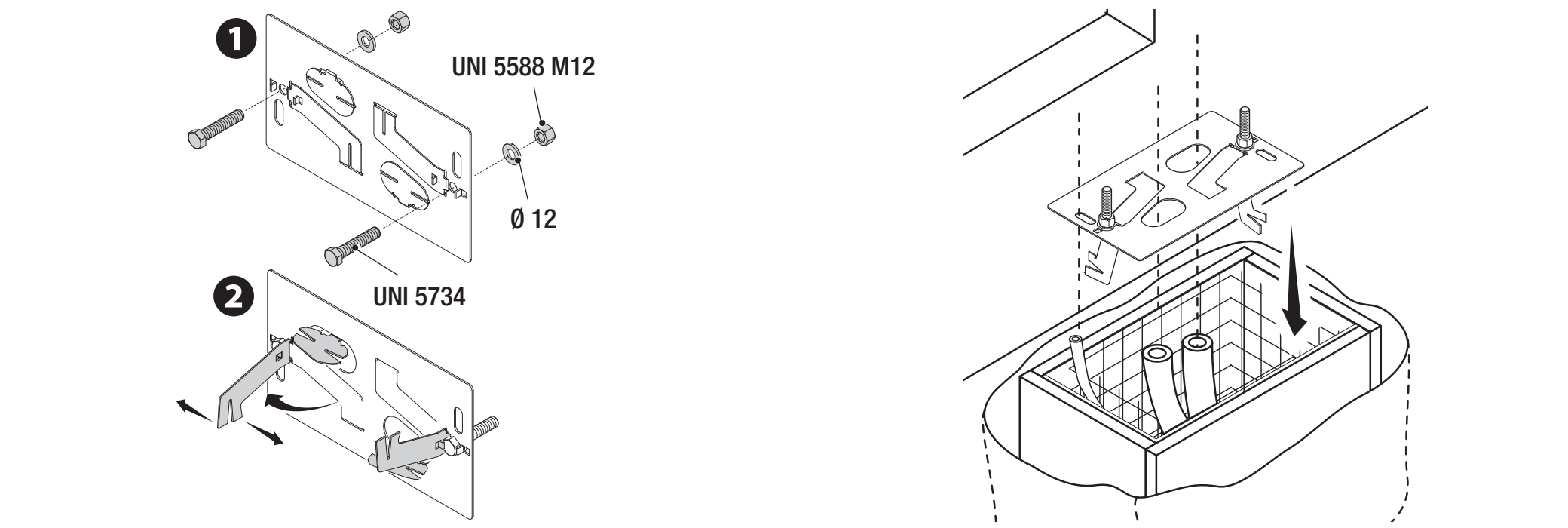

Tvirtinimo plokštę įrenkite horizontaliai, kabelius praveskite pro jos angas, o inkarų sriegines dalis palikite išsikišusias virš paviršiaus. Leiskite betonui kietėti bent 24 valandas. Plokštės padėtį krumpliastiebio atžvilgiu nustatykite pagal brėžinį: 95 mm horizontalus atstumas ir 106 mm aukštis nurodyti tarp skerspjūvyje pažymėtų paviršių. Nepainiokite jų su pamatų matmenimis.

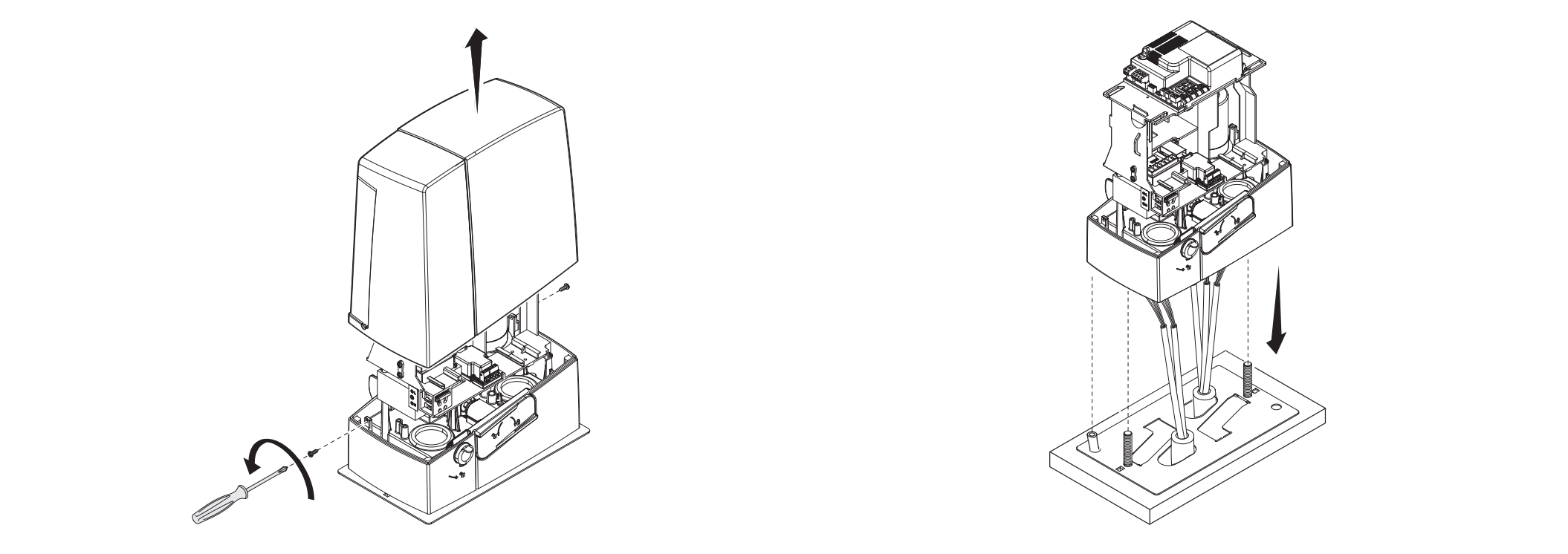

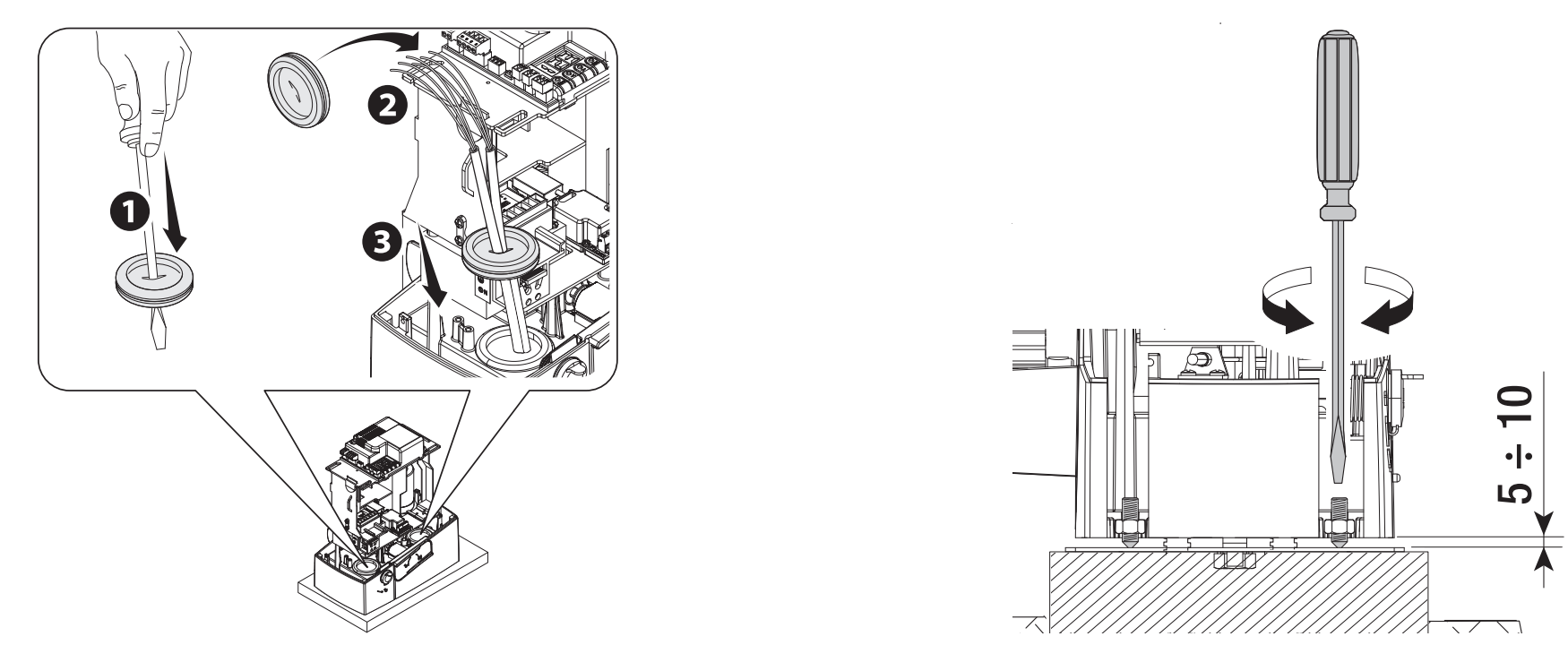

Montavimas ir aukščio reguliavimas
Nuimkite dangtį ir uždėkite pavarą ant plokštės. Kabeliai turi būti pravesti per korpuso apačią ir tinkamai įstatytas kabelių įvores. Reguliuodami pakelkite pavarą srieginėmis kojelėmis 5–10 mm, kad liktų atsargos krumpliastiebio ir krumpliaračio sukibimui reguliuoti.

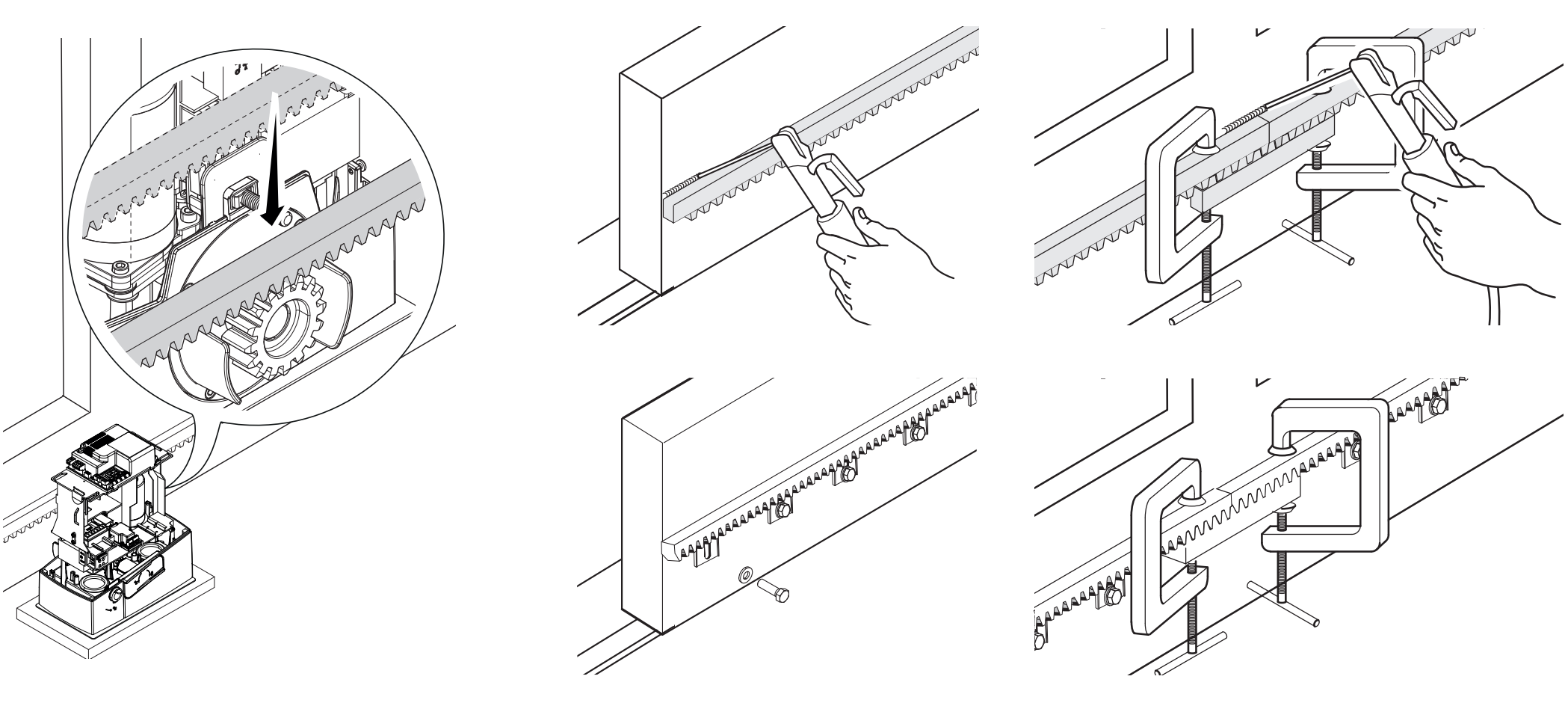

Krumpliastiebis ir sukibimo tarpas
Atblokuokite pavarą ir tvirtinkite krumpliastiebį rankiniu būdu judindami vartų varčią. Jungdami dalis, po sandūra naudokite pagalbinę krumpliastiebio dalį, kad dantys tolygiai susijungtų. Sumontavę nustatykite pavaros vertikalią ir horizontalią padėtį.

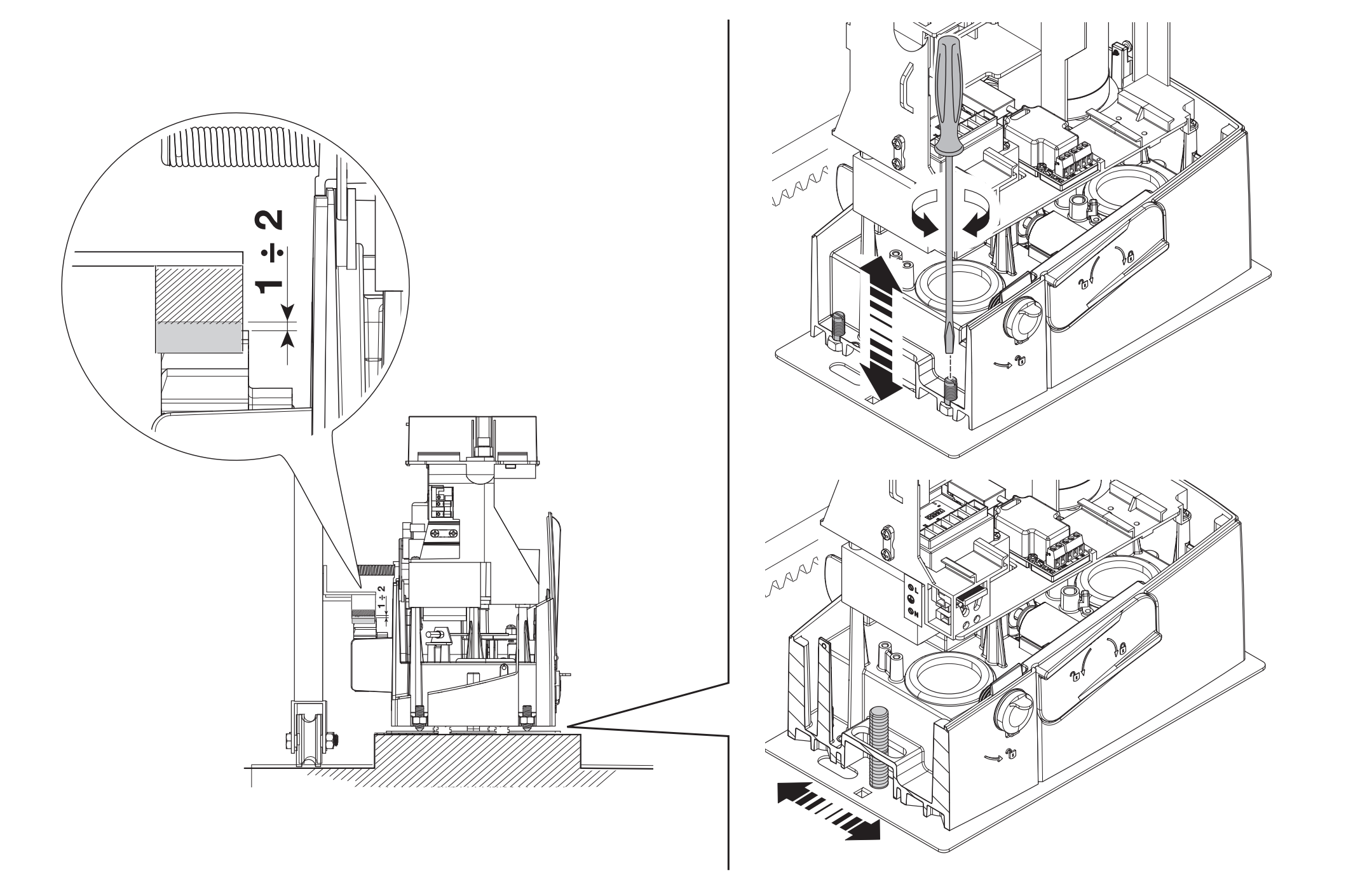

Tarp krumpliastiebių juostos ir krumpliaračio palikite 1–2 mm tarpą. Vartų svoris neturi tekti pavarai. Rankiniu būdu pervažiuokite visą vartų judėjimo kelią, patikrinkite sukibimą ir krumpliastiebių juostos sujungimus, tada priveržkite inkarų veržles ir poveržles.

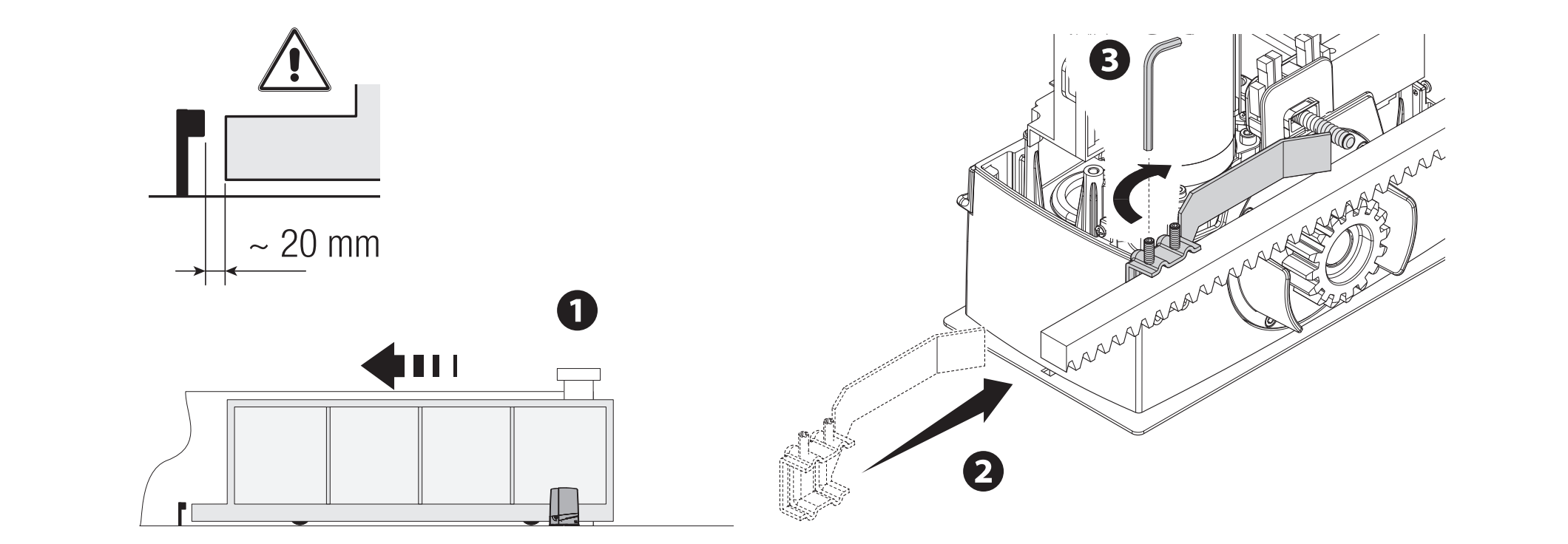

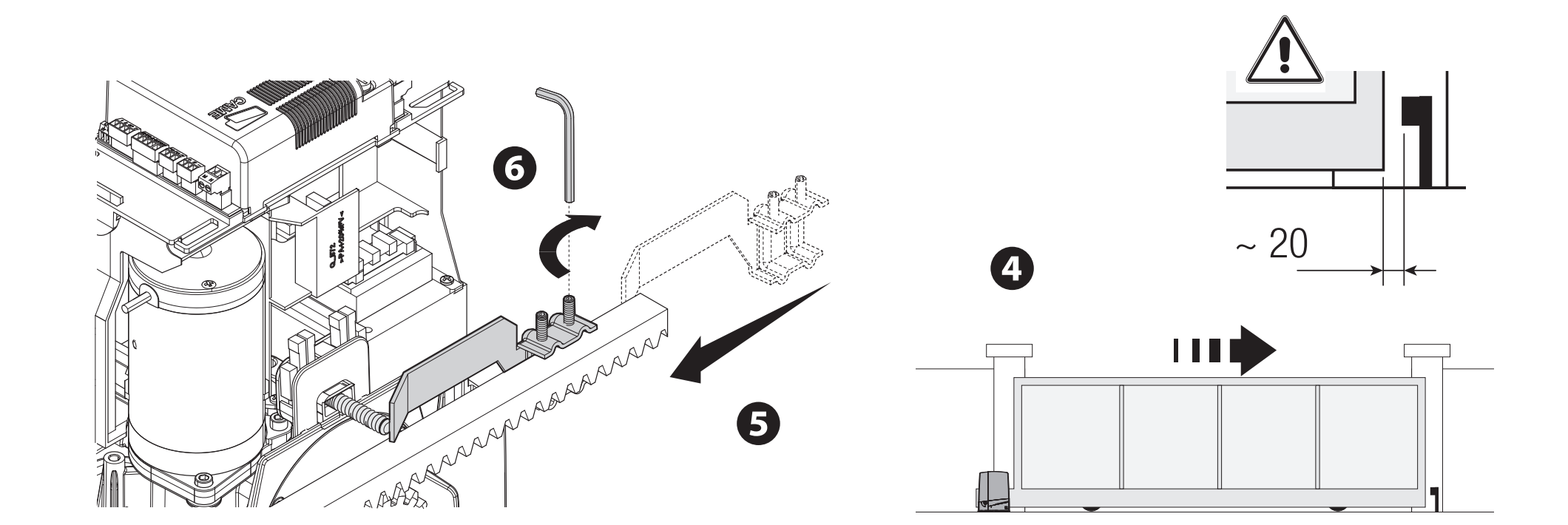

Mechaniniai galiniai jungikliai
Rankiniu būdu pastumkite vartų varčią į atidarytą padėtį. Prie krumpliastiebių juostos pritvirtinkite atidarymo jungiklio ribotuvą taip, kad jo nuožulna patikimai perjungtų spyruoklinį mikrojungiklį. Tokiu pačiu būdu nustatykite uždarymo ribotuvą. Tvirtai užfiksuokite ribotuvus; mechaninis vartų stabdis ir pavaros jungiklio ribotuvas atlieka skirtingas funkcijas.
Pavaizduotoje konstrukcijoje galinėje padėtyje palikite maždaug 20 mm iki mechaninio stabdžio. Patikrinkite sustojimo eigą esant tikrajam greičiui ir apkrovai.
Kabelių instaliacija
| Prijungimas | Kabelis / sąlyga |
|---|---|
| 230 V AC tinklas, L/N/PE | 3G × 1,5 mm² iki 20 m; 3G × 2,5 mm², kai ilgis 20–30 m. |
| Valdymo įtaisai | Laidininkų skaičius priklauso nuo valdymo įtaiso; nurodytiems trumpiems kabelių ruožams – 0,5 mm² skerspjūvis. |
| DIR10 fotoelementai | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Būtina užtikrinti TX ir NC kontakto sujungimą. |
| Antena | RG58, ne ilgesnis kaip 10 m; rekomenduojama iki 5 m. |
| RSE / CRP | UTP CAT 5; atskira nuoseklioji jungtis, ne variklio maitinimas. |
Laidininkų skaičius turi atitikti visą pasirinktą schemą. Esant ilgesniam kabelio ruožui, lygiagrečiai prijungtoms apkrovoms arba kitiems priedams, technikas turi perskaičiuoti skerspjūvį pagal srovę ir įtampos kritimą. Apsaugokite kabelius nuo pažeidimų ir kontakto su varikliu ar transformatoriumi; tinklo maitinimo kabelį ir žemos įtampos grandines nutieskite tinkamai atskirai.

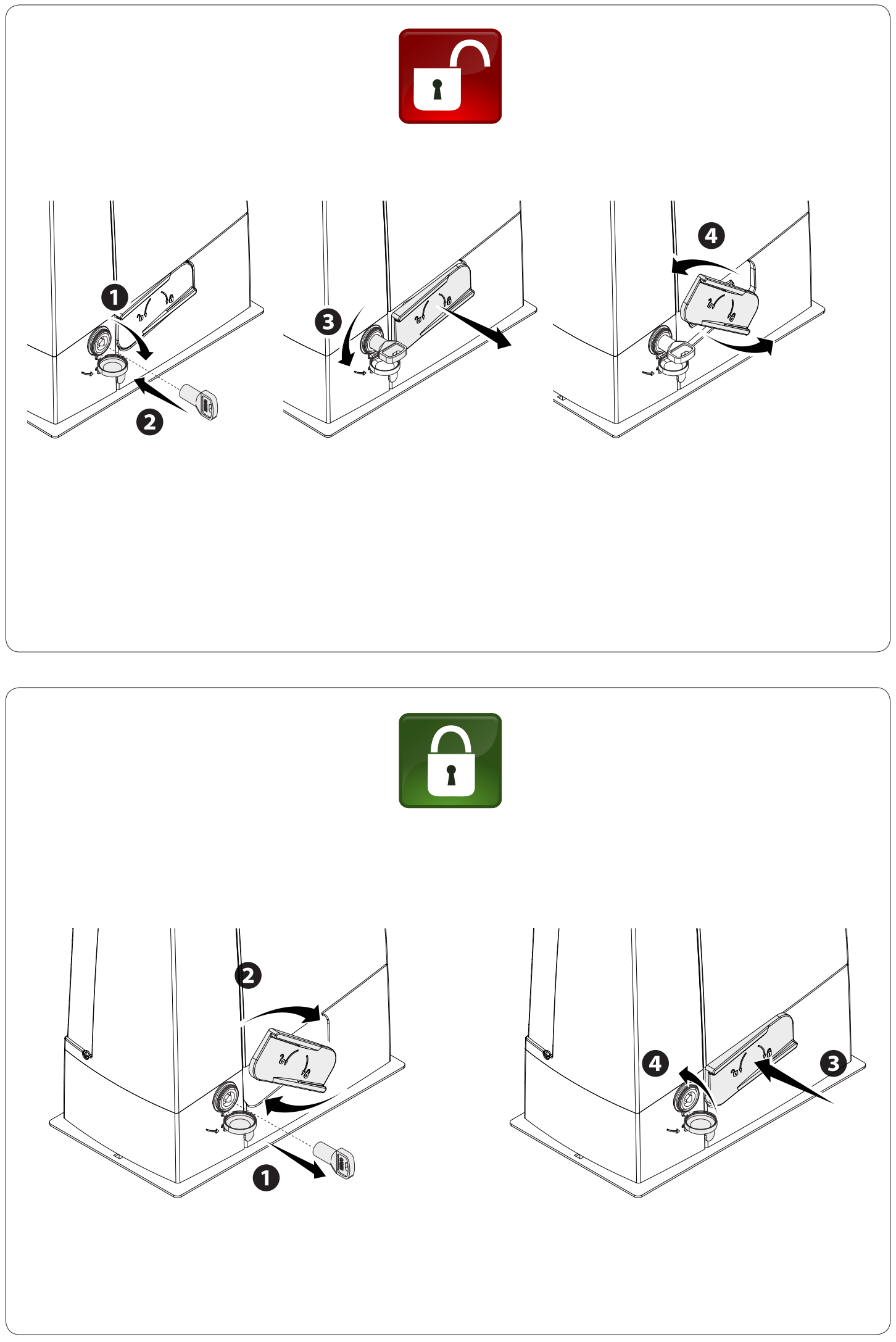

Rankinis atrakinimas dingus maitinimui
Prieš judindami vartus rankiniu būdu, atjunkite maitinimą ir užfiksuokite vartų varčią. Pažeistų arba nesubalansuotų vartų atrakinimas gali sukelti nekontroliuojamą judėjimą.
- Įkiškite raktą į spyną ir pasukite jį paveikslėlyje parodytos rodyklės kryptimi.
- Patraukite ir atidarykite atrakinimo svirtį, kaip parodyta paveikslėlyje.
- Rankiniu būdu stumkite vartus kontroliuojamai, pasirūpinę, kad jų judėjimo kelyje nebūtų žmonių.
- Vėl užfiksuodami grąžinkite svirtį į pradinę padėtį ir užrakinkite mechanizmą. Prieš duodami pavaros komandą patikrinkite, ar pavara užblokuota.

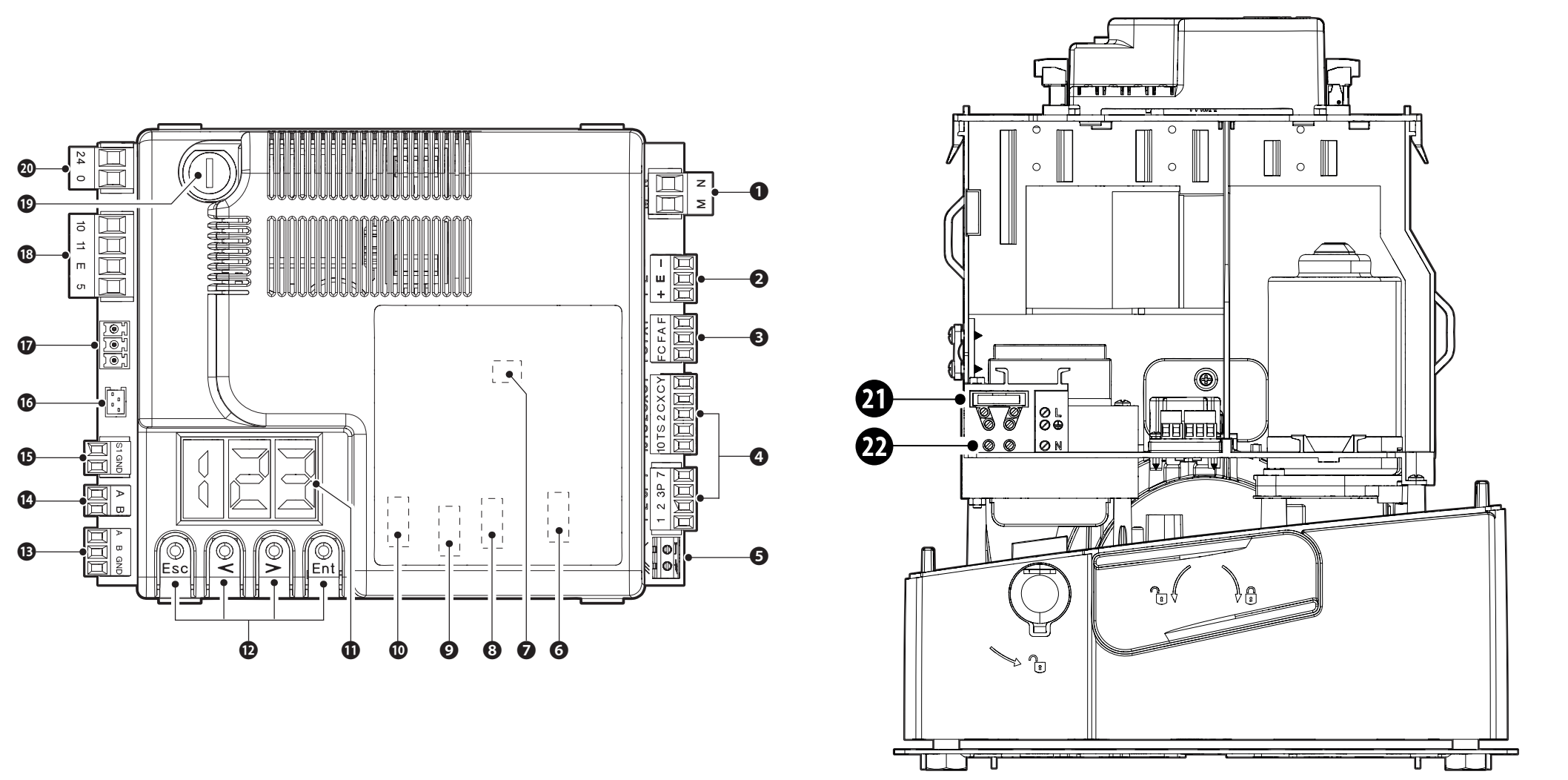

ZN7 valdymo plokštės apžvalga

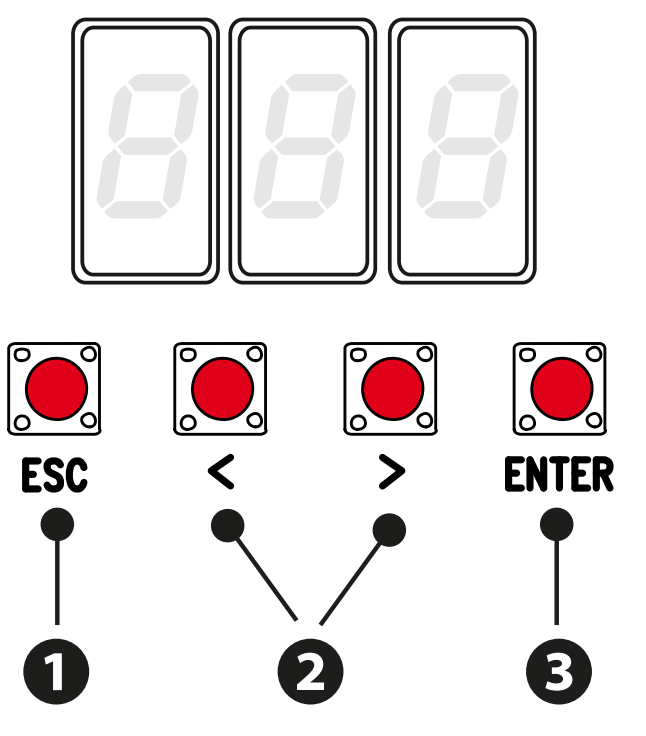

ZN7 turi ekraną ir mygtukus ESC, rodyklių bei ENTER. Nustatymai, laikai ir naudotojai valdomi per meniu. AF, Memory Roll, R700/R800, RSE ir RIOCN8WS jungtys atlieka skirtingas funkcijas; kortelę įdėkite arba išimkite tik atjungę elektros tinklą ir baterijas.
| Paveikslėlio numeris | Elementas |
|---|---|
| 1 / 2 / 3 | Variklis / enkoderis / galiniai jungikliai |
| 4 / 5 / 6 | Komandos ir saugos įtaisai / antena / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 arba R800 / RSE / RIOCN8WS |
| 11 / 12 | Ekranas / programavimo mygtukai |
| 13 / 14 / 15 | A–B–GND nuoseklioji jungtis / A–B klaviatūra / S1–GND atsakiklis |
| 16 / 17 / 18 | GSM modulis / RGP1 / priedai ir šviestuvai |
| 19 / 20 / 21 / 22 | Priedų saugiklis / plokštės įvadas / tinklo saugiklis / tinklo maitinimo įvadas |
ZN7 gnybtai ir maitinimas
| Gnybtai | Paskirtis / įtampa / poliškumas |
|---|---|
| L / N / PE | 230 V AC tinklas, 50/60 Hz skirta BXV06AGS. PE – apsauginis laidininkas; AC grandinėje nėra +/−. |

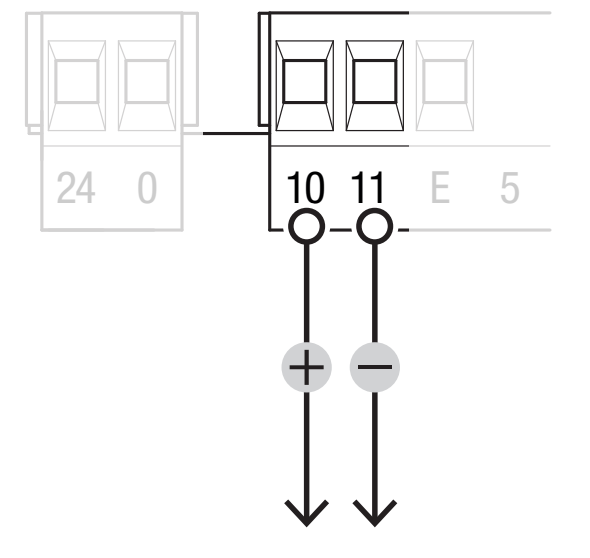

| 10 / 11 | Priedai: paprastai 24 V AC, veikiant nuo baterijos 24 V DC, bendra apkrova – ne daugiau kaip 40 W. Esant DC 10 = pliusas (+), 11 = minusas (−); esant AC poliškumo nėra. |
| 10 / E | Mirksintis arba ciklo šviestuvas, 24 V AC/DC, maks. 25 W. Esant DC, 10 yra bendras teigiamas polius, E – perjungiamas išvadas. |
| 10 / 5 | Vartų būsenos signalizacija, 24 V AC/DC, maks. 3 W. Esant DC, 10 yra bendras teigiamas polius, 5 – perjungiamas išvadas; tai nėra nuolatinio maitinimo išvadas. |
| 24 / 0 | Vidinis plokštės maitinimo įvadas iš maitinimo dalies; nejunkite jo kaip priedų maitinimo išvado ar išorinio baterijų įvado. |
| M / N | 24 V DC variklis; palikite tinkamos komplektacijos jungimą. Ne 230 V maitinimo įvadas. |
| + / E / − | Enkoderis: maitinimas +/− ir signalas E; tai nėra universalus priedų išvadas. |
| F / FA, F / FC | F – bendrasis, FA – atidarymo, FC – uždarymo; NC galiniai kontaktai be poliškumo. |
| A / B / GND – RSE | Nuoseklioji sąsaja su RSE kortele; nepainiokite su A/B klaviatūros jungtimi. |

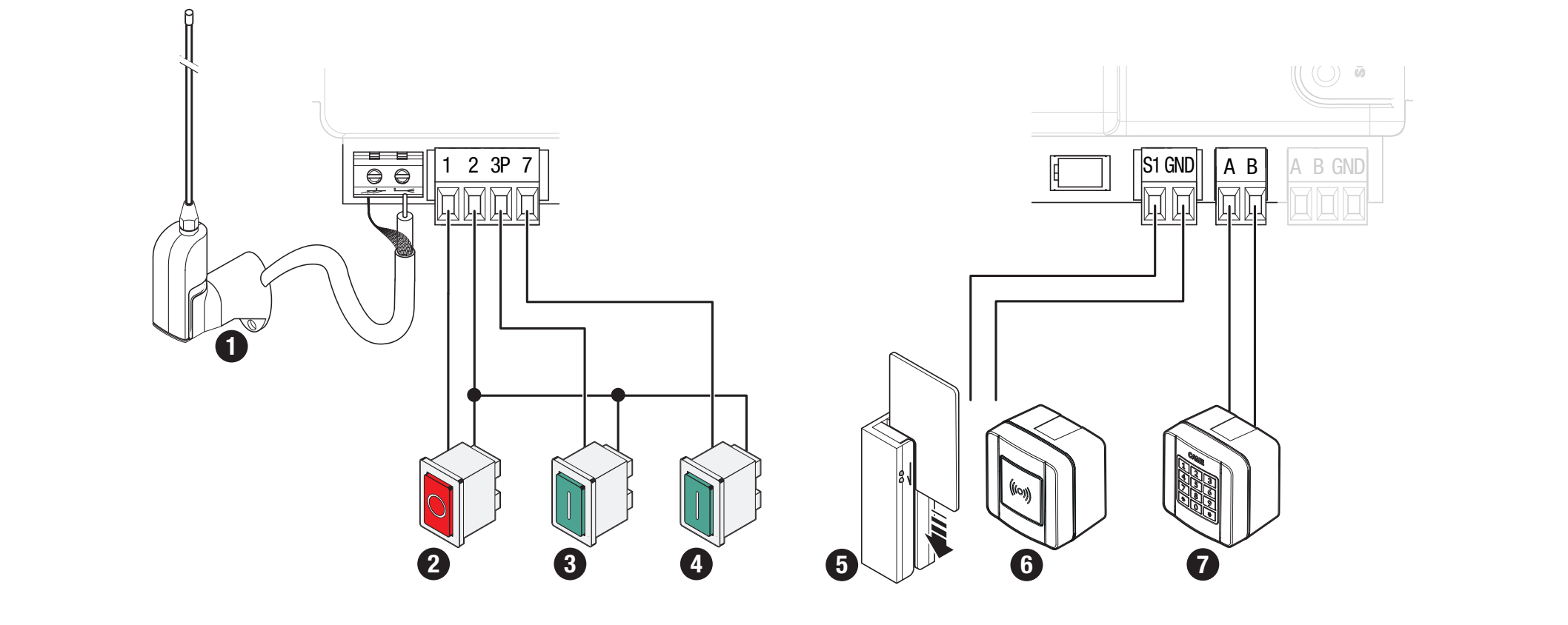

Komandų ir saugos kontaktai
| Gnybtai | Kontaktas / veikimas |
|---|---|
| 1–2 | NC STOP; jei prijungtas, nustatykite F1 = ON. Gamyklinis nustatymas: F1 = OFF. Be poliškumo. |
| 2–7 | NO komanda; funkcija nustatoma parametru F7. Be įtampos kontaktas, be poliškumo. |
| 2–3P | NO dalinis arba visiškas atidarymas pagal F8. Be įtampos kontaktas, be poliškumo. |
| 2–CX / 2–CY | NC saugos įėjimai; nustatykite F2/F3. Be poliškumo. |
| 10 / TS | Pagal schemą patikrinkite fotoelementų maitinimo grandinę; neaktyvinkite F5, kol ji tinkamai neprijungta. |
| A–B / R800 | Kodinė klaviatūra su dekodavimo kortele R800, F14 = 1. |
| S1–GND / R700 | Atsakiklis arba skaitytuvas su R700, F14 = 0. |
| Antena / AF | RG58 ir tinkamo dažnio / kodavimo įstatoma radijo kortelė. |

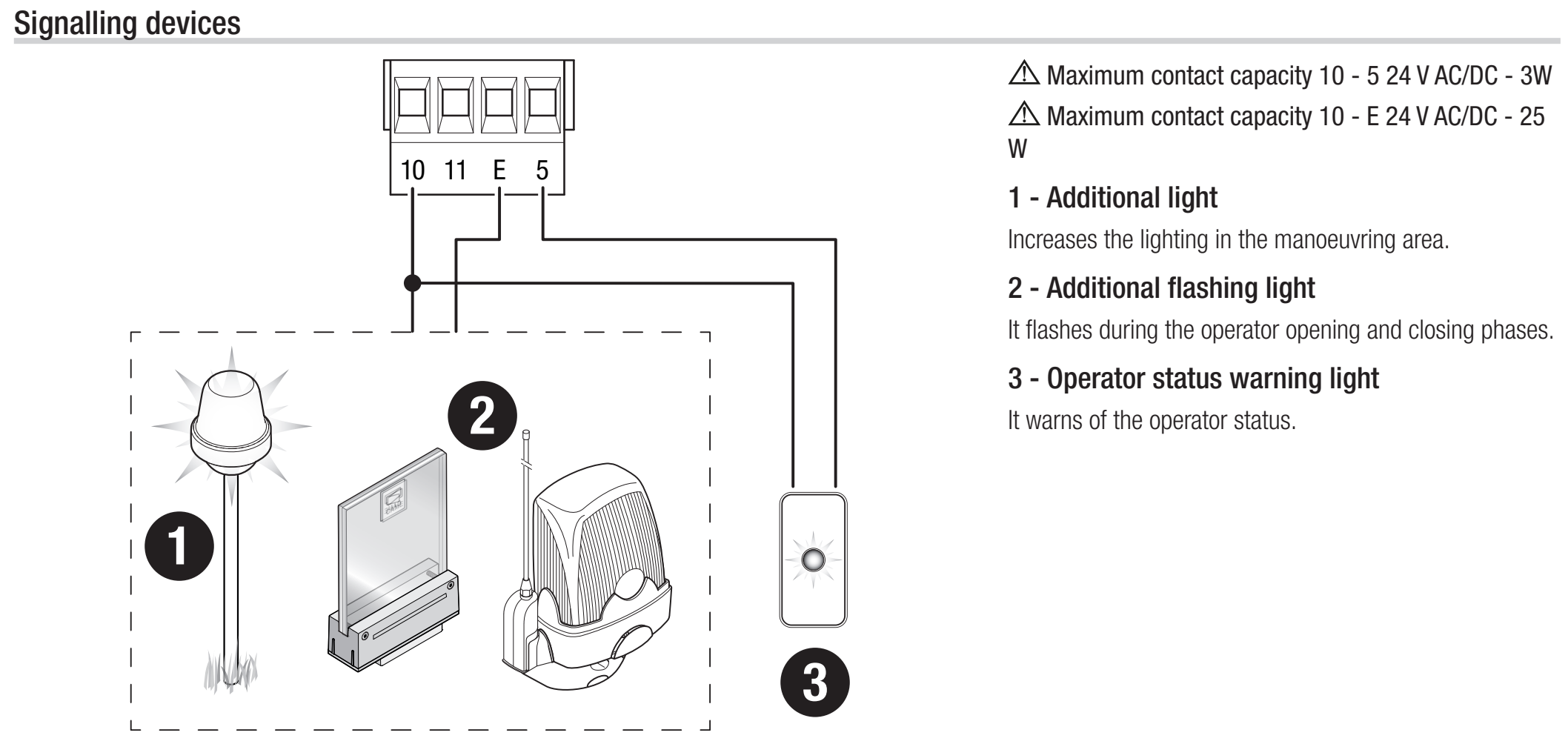

Švyturėlis ir būsenos signalizacija

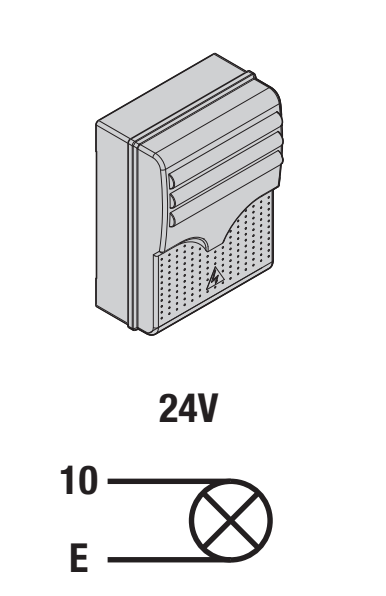

KLED24, 24 V AC/DC ir 2 W, prijunkite prie 10–E; švyturėliui nustatykite F18 = 0. KLED24 maitinimo gnybtai atskirai nepažymėti +/−. Naudojant AC, nuolatinės srovės poliškumas netaikomas; naudojant DC, 10 yra teigiamas bendrasis plokštės gnybtas. Neprijunkite 230 V švyturėlio prie šio 24 V išėjimo.
Išėjimas 10–5 skirtas mažos galios būsenos signalizacijai, maks. 3 W, su nustatymu F10. Ciklinės šviesos režimas F18 = 1 reikalauja nustatyti automatinio uždarymo laiką; šviesa dega nuo atidarymo iki visiško uždarymo, įskaitant laukimo laiką.

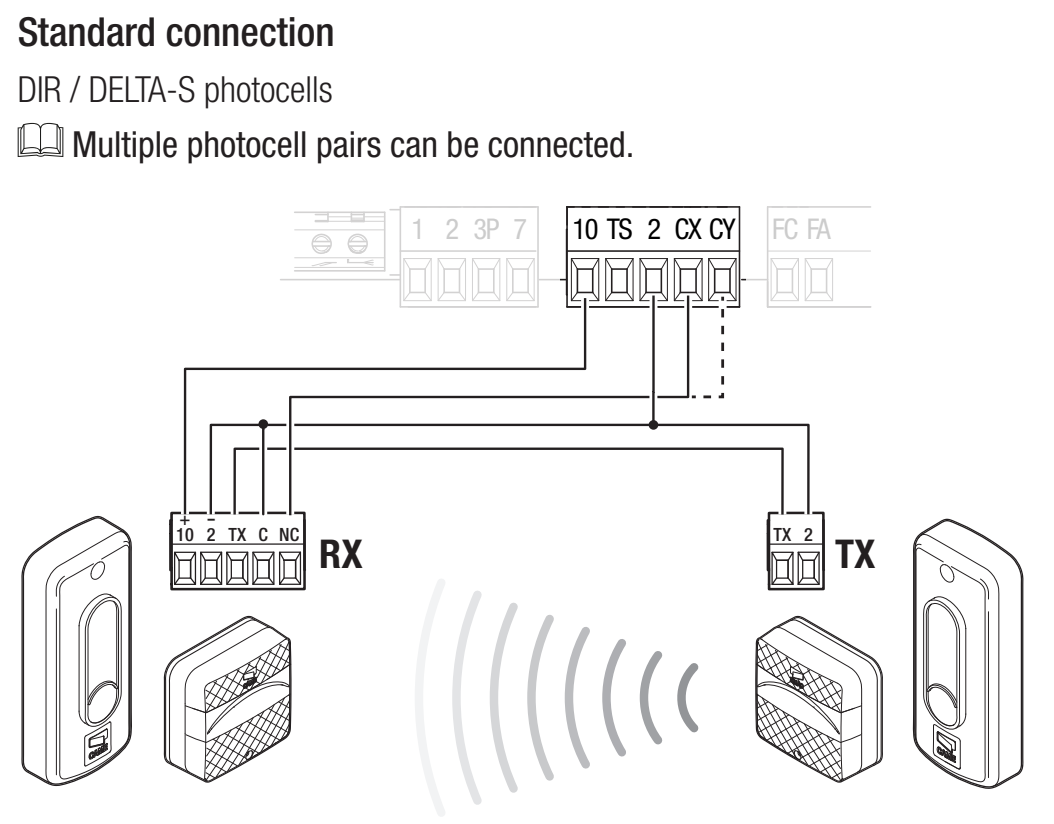

Fotoelementai ir saugos testas

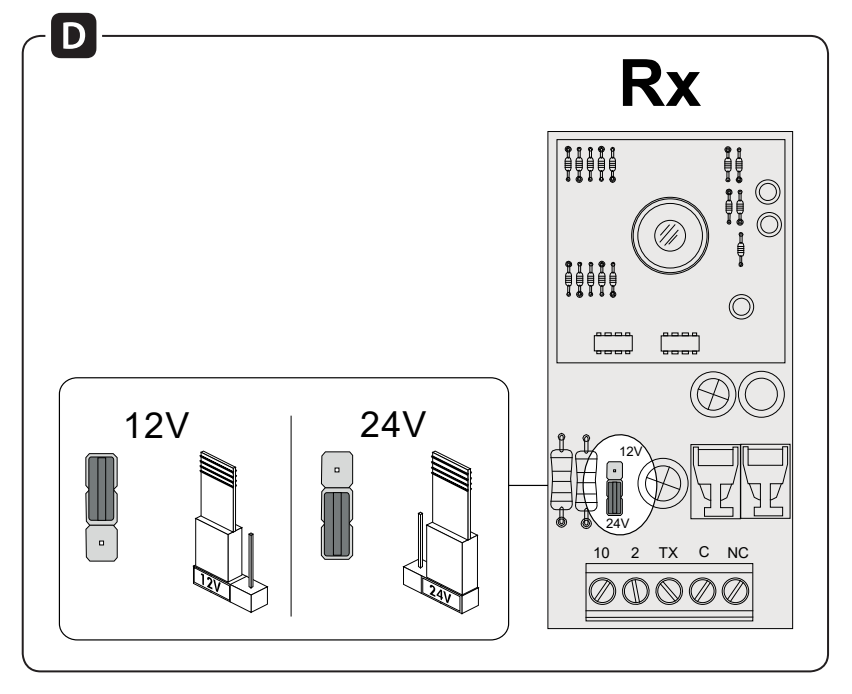

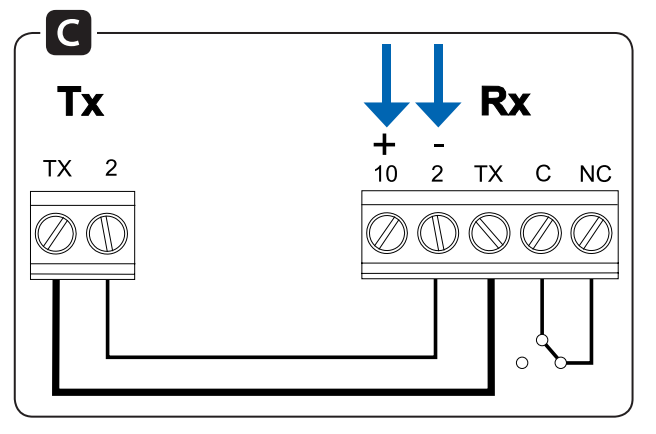

CAME DIR10 sudaro 10 m veikimo nuotolio siųstuvas TX ir imtuvas RX. Imtuvo trumpiklį nustatykite į 24 V. Poros srovės sąnaudos – 60 mA, esant 24 V AC. RX maitinimo gnybtai pažymėti 10 (+), 2 (−); TX gnybtai pažymėti TX ir 2; šiame brėžinyje gamintojas prie jų atskirai nenurodo +/−. Maitinant kintamąja srove, nuolatinės srovės poliškumas netaikomas. TX gnybtas yra sinchronizavimo grandinės dalis; pagal schemą sujunkite RX TX su TX TX ir šio sujungimo nekeiskite tiesioginiu prijungimu prie plokštės 10 gnybto.
| Fotoelemento gnybtas | Įprastas prijungimas | Prijungimas su testu |
|---|---|---|
| RX 10 (+) | Plokštės 10 | Plokštės 10 |
| RX 2 (−) ir RX C | Plokštės 2 | Plokštės 2 |
| RX TX ↔ TX TX | Sujungti TX gnybtus tarp imtuvo ir siųstuvo | Tas pats sujungimas |
| TX 2 | Plokštės 2 | Plokštės TS |
| RX NC | Plokštės CX | Plokštės CX |
C–NC kontaktas yra bepotencialis saugos kontaktas. Jis neturi nei teigiamo, nei neigiamo poliaus. Maitinimo grandinės ir kontakto prijungimas yra dvi skirtingos grandinės. Naudojant DC, 10 yra teigiamas polius; neigiamas RX 2 gnybtas šioje konkrečioje schemoje sujungtas su bendruoju plokštės 2 gnybtu. Nepainiokite 2 gnybto su maitinimo gnybtu 11.
Jei kontaktas prijungtas prie CX, nustatykite F2 = C1. Jei kontaktas prijungtas prie CY, pasirinkite atitinkamą reakciją naudodami F3. C1 vėl atidaro uždarant; C2 vėl uždaro atidarant; C3 sustabdo ir po to automatiškai uždaro (reikalingas F19); C4 laukia, kol kliūtis bus pašalinta, ir tada atnaujina judėjimą.

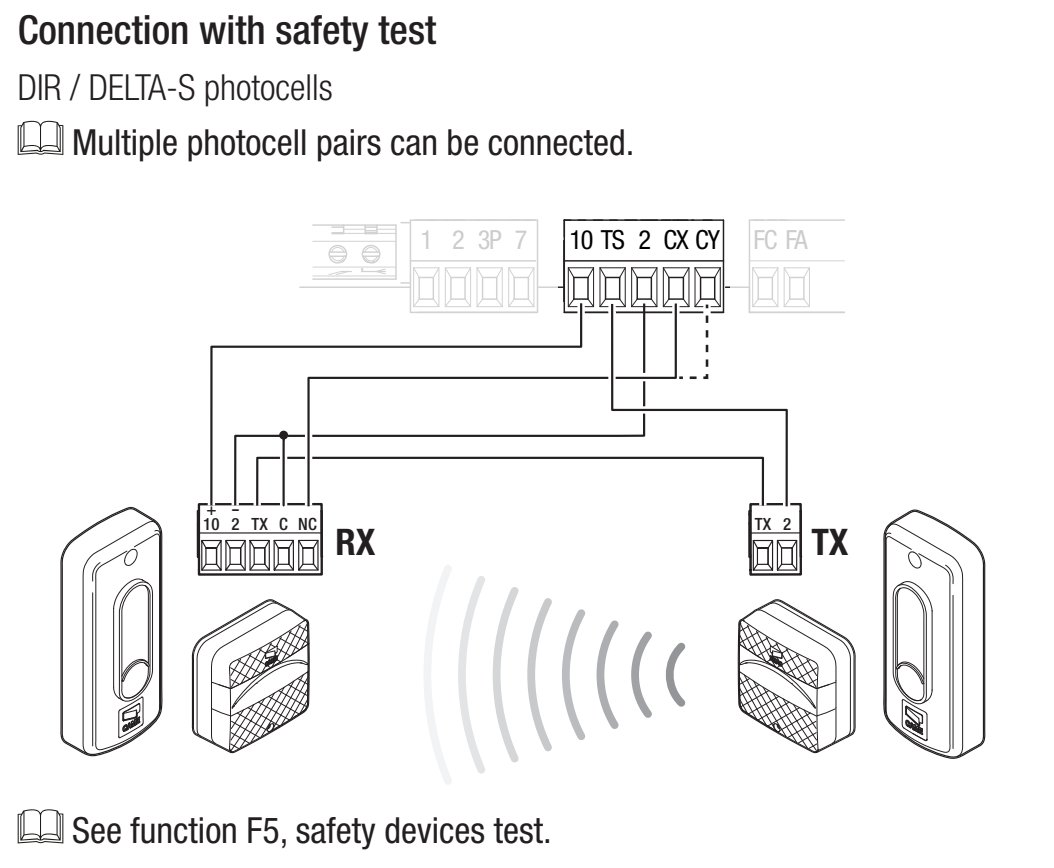

Testo prijungimas per TS
Atliekant testą, TX 2 perkeliamas į TS, o RX 2 ir RX C lieka prijungti prie plokštės 2 gnybto. TX sujungimas tarp siųstuvo ir imtuvo išlieka. Pirmiausia pakeiskite prijungimą, kai maitinimas išjungtas, ir tik tada aktyvinkite testą.
Nustatykite F5 = 1, kai naudojamas CX; 2, kai naudojamas CY; arba 4, kai naudojami CX ir CY. Jei testas nepavyksta, rodomas E4 ir pavara komandos nevykdo. Ši funkcija naudojama, kai saugos įėjimai yra aktyvūs.
Prijungę patikrinkite, ar spindulys pertraukiamas atitinkamo judėjimo metu ir ar vėl atkuriamas. Neužtrumpinkite saugos įėjimo kaip nuolatinio gedimo sprendimo.
Saugos briaunos
NC kontaktinę briauną prijunkite tarp 2 ir CX arba CY ir pasirinkite C7 – pakartotinis atidarymas uždarant, arba C8 – pakartotinis uždarymas atidarant. Bepotencialis kontaktas neturi poliškumo. Varžinės briaunos nejunkite kaip įprasto NC kontakto; jai būtina konkrečiam valdikliui tinkama sąsaja.
ZN7 pirmasis paleidimas
- Patikrinkite laisvą eigą, krumpliastiebį, stacionarius ir perjungiamuosius galinius ribotuvus, užfiksuotą pavarą, prijungimą ir pavojingų vietų apsaugą.
- Įjunkite maitinimą ir patikrinkite ekraną. Nustatykite A1 = 2, kai variklis skirtas vartams iki 600 kg, F54 pagal judėjimo kryptį ir F1 pagal prijungtą STOP.
- Nustatykite F2/F3 pagal prijungtas apsaugas ir, jei reikia, F5 testą. Nenaudojamus įėjimus palikite išjungtus. Mokymui F11 turi būti nustatytas į ON.
- Atlikite A3 – eigos mokymas.
- Nustatykite veikimo parametrus ir naudotojus, tada išbandykite visą ciklą, dalinį atidarymą, kiekvieną saugos įtaisą, švyturėlį ir veikimą nutrūkus elektros tiekimui.
Pirmasis įprastas manevras įjungus maitinimą yra atidarymas; palaukite, kol jis bus baigtas. A3 kalibravimas turi atskirą seką. Pastebėję neįprastą triukšmą, vibraciją ar neteisingą judėjimo kryptį, nedelsdami sustabdykite naudodami ESC/STOP ir pašalinkite priežastį.

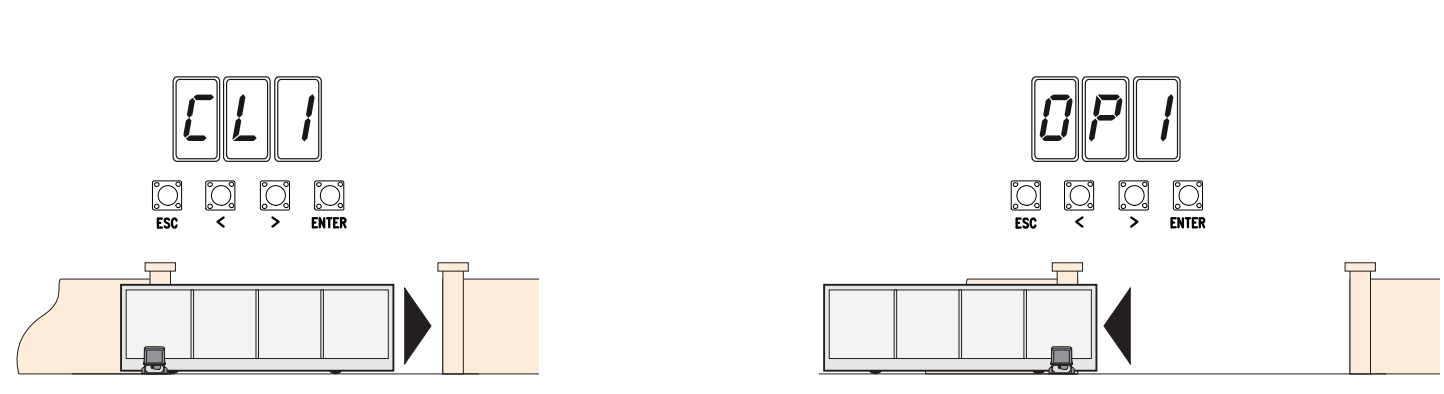

A3 – automatinis eigos mokymas
Sąlygos: tinkamai nustatyti A1 ir F54, nustatytas STOP, aktyvus enkoderis, teisingai nustatyti galiniai jungikliai ir stacionarūs ribotuvai. Rankiniu būdu perkelkite vartų varčią maždaug į vidurį ir vėl užfiksuokite pavarą. Judėjimo zona turi būti laisva.
Kalibravimo metu saugos įtaisai neveikia, išskyrus sustabdymą ESC mygtuku. Technikas turi prižiūrėti visą judėjimą ir neleisti žmonėms patekti į judėjimo zoną.
- Paspauskite ENTER, rodyklėmis pasirinkite A3 ir patvirtinkite ENTER.
- Pasirinkite ON ir patvirtinkite ENTER.
- Pirmiausia pavara uždaro vartus iki galinės padėties; ekrane rodoma CL1.
- Tada vartai atidaromi iki galinės padėties; ekrane rodoma OP1.
- Baigę patikrinkite visą judėjimą ir apsaugos įtaisus. Jei rodoma E1/E2, pirmiausia pašalinkite priežastį pagal diagnostikos; nekartokite mokymosi dėl mechaninio gedimo.
Programavimas ekranu
Programuokite, kai pavara sustabdyta. ENTER atidaro meniu ir patvirtina pasirinkimą; rodyklės </> pasirenka meniu punktą arba pakeičia reikšmę. Pakeitę nustatymą, paspauskite ENTER, kad jį patvirtintumėte. ESC atšaukia nepatvirtintą pakeitimą, grįžta atgal arba uždaro meniu. Įprasto veikimo metu ESC sustabdo pavarą; rodyklėmis galima atlikti bandomąjį judesį.
Paryškintos reikšmės aiškiai nurodytos kaip gamyklinės atitinkamo meniu reikšmės. Priedų funkcijos rodomos tik tada, kai įdėta reikiama kortelė arba įjungta susijusi funkcija. Prieš keisdami nustatymus, užsirašykite esamas reikšmes. Kuo mažesnė F34/F35 jautrumo reikšmė, tuo didesnis jautrumas; pakeitus greitį, sukimo momentą ar jautrumą, būtina patikrinti jėgas ir apsaugos priemones.
F funkcijos
Naudotojai ir sistemos U / A / H
Nuotolinio valdymo pultelių susiejimas ir ištrynimas
ZN7 atmintyje telpa 250 naudotojų. Imtuvas turi būti įstatytas į AF lizdą, o jo dažnis ir kodavimas turi atitikti siųstuvo dažnį ir kodavimą. Fiksuoto kodo 433,92 MHz pavyzdys yra TOP-432EE su AF43S. U4 gali apriboti priimamų kodavimo tipų pasirinkimą; vien to paties dažnio nepakanka.
- U1 pasirinkite funkciją: 1 – žingsninis režimas, 2 – nuoseklusis režimas, 3 – tik atidaryti arba 4 – atidaryti iš dalies.
- Paspauskite ENTER ir perduokite kodą paspausdami pasirinktą pultelio mygtuką.
- Norėdami pridėti kitą naudotoją, pakartokite veiksmus. Užrašykite įrašų numerius ir priskirtas komandas, tada patikrinkite, ar jos veikia.
Vieną naudotoją ištrinsite per U2: pasirinkite ON, rodyklėmis pasirinkite numerį arba aktyvinkite atitinkamą įrašytą siųstuvą ir paspauskite ENTER. Ekrane pasirodęs CLr patvirtina ištrynimą. U3 = 1 ištrina visus naudotojus.
U4 = 2 (Rolling Code) arba 3 (TWIN) ištrina anksčiau įrašytus kitokio kodavimo siųstuvus. Prieš keisdami patikrinkite sistemą, H1 versiją ir pultelių apskaitą; šio nustatymo nenaudokite bandydami pašalinti imtuvo gedimą.
Atsarginė kopija naudojant Memory Roll
- Atjunkite maitinimą iš tinklo ir, jei yra, baterijas, tada įstatykite Memory Roll į jam skirtą jungtį.
- Įjunkite maitinimą; duomenims išsaugoti naudokite F50 = 1, o įkelti – F51 = 1. Įkeliant plokštės duomenys pakeičiami išsaugotais duomenimis.
- Baigę vėl atjunkite maitinimą ir išimkite atminties kortelę.
- Įkėlę patikrinkite modelį, judėjimo kryptį, apsaugos įtaisus ir visas komandas. Šioje ZN7 yra Memory Roll jungtis; neegzistuojančio USB prievado nenaudokite.

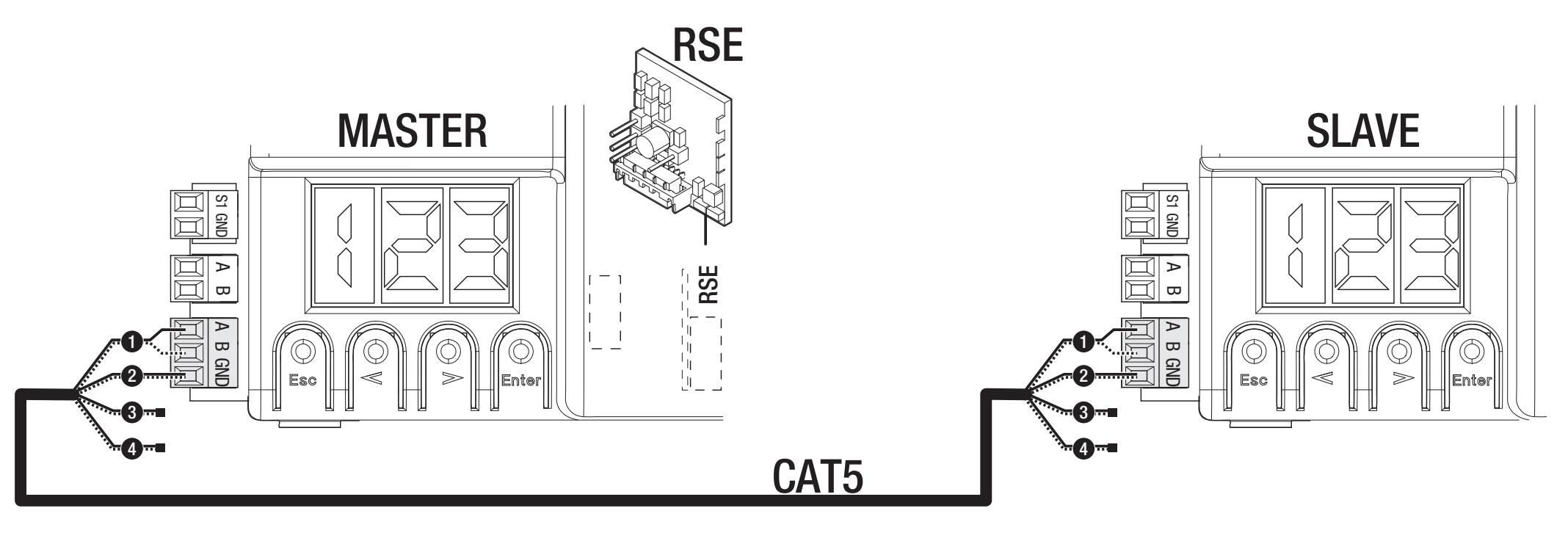

Dviejų pavarų sujungimas
Į kiekvieną plokštę įstatoma RSE kortelė, o plokštės sujungiamos CAT 5 kabeliu per A–B–GND pagal schemą. Valdymo ir apsaugos įtaisus prijunkite prie MASTER plokštės. Joje nustatykite F49 = 1, kryptį F54 ir parametrų perdavimą F52. Naudotojus įrašykite MASTER plokštėje; dalinis atidarymas ir žingsninė komanda veikia taip, kaip parodyta bendroje sistemoje.
Belaidė apsaugos sistema RIO
RIOCN8WS naudoja atskirą RIO jungtį. F65/F66 nustato du belaidžius apsauginius kraštus, o F67/F68 – du fotoelementų kanalus. Patikrinkite ekrane rodomą tikslų elemento ir kanalo žymėjimą. Belaidės apsaugos testas vis dar aktyvus; prieš atnaujindami veikimą pašalinkite ryšio praradimo klaidą E17 arba konfigūracijos trūkumo klaidą E18.
A4 – parametrų atstatymas
Prieš atstatydami užsirašykite H1 versiją, nustatymus ir naudotojus; jei turite Memory Roll, išsaugokite duomenis. A4 pasirinkite ON ir paspauskite ENTER. Čia aprašytame variante atkuriami gamykliniai nustatymai ir ištrinami išmokti eigos parametrai.
Atstačius iš naujo nustatykite A1, F54, F1, apsauginius įėjimus ir atlikite mokymą A3. Prieš pradėdami įprastai naudoti patikrinkite apsaugos įtaisus. Naudotojų ištrynimas yra atskira U3 funkcija. Plokštėje su kitu meniu A4 gali atstatyti kitokios apimties nustatymus; vadovaukitės konkrečiu plokštės variantu.
Diagnostika pagal ekrano rodmenis
| Kodas | Reikšmė / patikra |
|---|---|
| E1 | Kalibravimo klaida. Patikrinkite A3, mechaniką, kryptį ir galinius jungiklius. |
| E2 | Nustatymo klaida. Patikrinkite A1 modelį, F54 kryptį ir ar baigtas mokymas. |
| E3 | Enkoderio klaida. Atjungę maitinimą patikrinkite +/E/− jungtį ir laidus; sutaisę atlikite mokymą. |
| E4 | Apsaugos įtaiso testo klaida. Patikrinkite TX jungtį su TS, maitinimą, NC kontaktą ir F5. |
| E7 | Viršyta veikimo trukmė. Patikrinkite pasipriešinimą, mechaninius ribotuvus ir ar judėjimas užbaigiamas. |
| E9 | Uždarant aptikta kliūtis. Pašalinkite kliūtį; patikrinkite krumpliastiebį ir jautrumą. |
| E10 | Atidarant aptikta kliūtis. Patikrinkite vartų eigą ir ar tinkamai nustatytos jėgos. |
| E11 | Per daug iš eilės aptiktų kliūčių. Sutaisykite mechaniką arba pašalinkite apsaugos įtaiso suveikimo priežastį. |
| E13 | Abu galiniai kontaktai atviri. Patikrinkite FA/FC/F ir perjungiamuosius galinius ribotuvus. |
| E14 | Nuosekliojo ryšio klaida. Patikrinkite RSE, CAT 5 ir konfigūraciją. |
| E15 | Nesuderinamas siųstuvas. Patikrinkite AF, dažnį ir U4. |
| E17 | Belaidės sistemos ryšio gedimas. Patikrinkite RIO, įrenginius ir trukdžius. |
| E18 | Belaidė sistema nesukonfigūruota. Patikrinkite RIO ir atitinkamus F65–F68 parametrus. |
Jei vartai nejuda, patikrinkite maitinimą, ar pavara atrakinta, STOP ir aktyvius apsauginius įėjimus, ar mygtukas nėra nuolat nuspaustas, taip pat pultelio bateriją. Jei vartai atsidaro, bet neužsidaro, patikrinkite fotoelementus ir jų NC kontaktą. Neapeikite apsaugos įtaiso gedimo nuolatine jungtimi.
ZN7 saugikliai, skirti 230 V
| Grandinė | Greito veikimo saugiklis |
|---|---|
| Tinklas LINE | 1,6 A-F |
| Priedai | 2 A-F |
Saugiklius tikrinkite atjungę tinklo maitinimą ir baterijas. Keiskite tik tokios pačios vardinės srovės ir tipo saugikliu; pirmiausia pašalinkite trumpojo jungimo arba perkrovos priežastį.
Techninė priežiūra ir remontas
Reguliariai tikrinkite, ar švarus vartų kelias ir krumpliastiebis, ar vartai lengvai juda ranka, ar pavara tvirtai pritvirtinta, taip pat tikrinkite galinius jungiklius, kabelius, atrakinimą ir visus apsaugos įtaisus. Prieš valydami ar atlikdami darbus atjunkite tinklo maitinimą ir atsarginę bateriją. Pastebėję pažeidimų, neįprastą triukšmą ar vibraciją, sustabdykite įrenginį ir pašalinkite priežastį.
A6 sukimo momentą ir F34/F35 jautrumą nustatykite pagal faktinę mechanikos būklę; nedidinkite sukimo momento norėdami paslėpti pasipriešinimą ar gedimą. Po reguliavimo ar techninės priežiūros patikrinkite visą judėjimo ciklą, jėgas ir apsaugos įtaisus. Žurnale nurodykite H1 versiją, manevrų skaitiklio A5 rodmenį ir atliktus remonto darbus. Perduokite naudotojui visos sistemos instrukcijas ir parodykite, kaip atrakinti vartus rankiniu būdu. Nebenaudojamą elektroniką ir baterijas pristatykite į tam skirtą surinkimo punktą.
CAME BXV06AGS techninės savybės
| Parametras | Reikšmė |
|---|---|
| Maksimalus vartų varčios svoris | 600 kg |
| Maksimalus vartų varčios ilgis | 18 m |
| Pavaros maitinimas – elektros tinklas | 230 V AC, 50/60 Hz |
| Variklio maitinimas | 24 V DC |
| Galia | 270 W |
| Stūmimo jėga | 600 N |
| Maksimalus judėjimo greitis | 12 m/min |
| Didžiausia srovė – gamintojo techninių duomenų lentelėje nurodyta vertė | 11 A |
| Apsaugos laipsnis | IP44 |
| Darbinė temperatūra | −20 iki +55 °C |
| Veikimas | Intensyvus veikimas; tai nėra fiksuotas ciklų per valandą skaičius. |
| Darbo laikas | 180 s |
| Energijos sąnaudos budėjimo režimu | 5,5 W |
| Apsaugos klasė | I |
| Krumpliaratis / galiniai jungikliai | 4 modulis / mechaniniai |
| Korpuso spalva | Pilka RAL 7024 |
| Šiame vadove nurodytas valdymo blokas | ZN7, ekranas ir ESC / rodyklės / ENTER |
| A1 nustatymas | 2–600 kg |

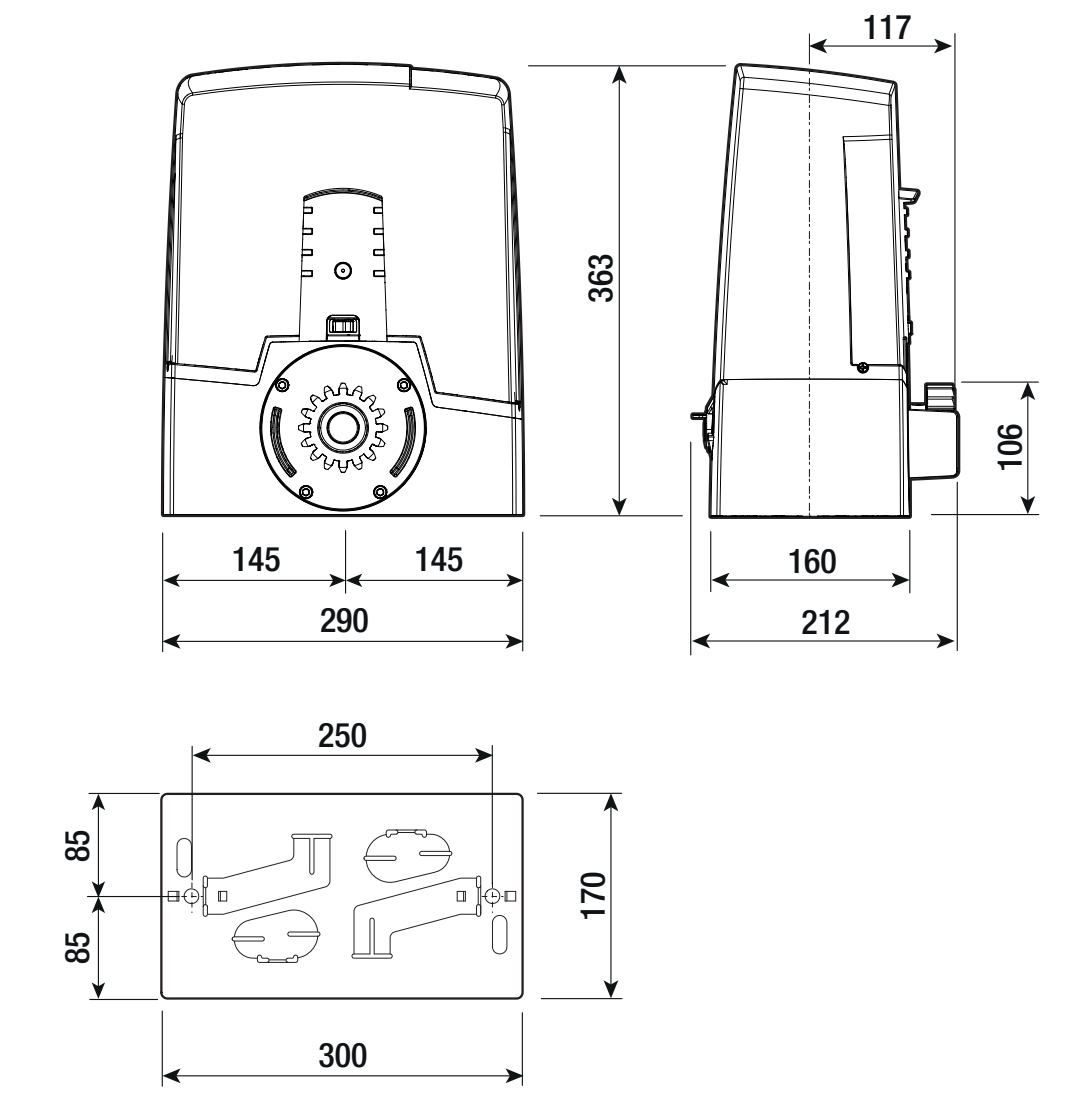

| Korpuso matmenys (plotis × gylis × aukštis) | 290 × 212 × 363 mm |
| Tvirtinimo plokštė | 300 × 170 mm; atstumai pagal brėžinį |
