Variklio komplektas slankiesiems vartams iki 800 kg CAME BXV08AGS, 801MS-0210 (D)
| Produkto prieinamumas: | per 3 dienas | Prekes įprastai išsiunčiame per 3 dienas. |
|---|
per 3 dienas
600,79 € su PVM
| Svoris |
|---|
| 12 kg |
Produkto aprašymas Variklio komplektas slankiesiems vartams iki 800 kg CAME BXV08AGS, 801MS-0210 (D)
CAME BXV08AGS pavaros mechanizmas skirtas slankiojantys vartai svorio iki 800 kg ir vartų varčios ilgio iki 20 m. Jame yra elektromechaninis stabdymo jungiklis. Pavara yra negrįžtamoji. Išsamios techninės savybės ». Atsisiųsti instrukciją ».
CAME BXV08AGS su ZN7 valdymo plokšte yra stumdomųjų vartų pavara su 24 V DC varikliu ir mechaniniais galiniais jungikliais. Maitinimo įtampa – 230 V AC. Ji skirta vartų varčiai, sveriančiai iki 800 kg ir 20 m ilgio. Vartų svorį, ilgį ir pasipriešinimą vertinkite kartu; didesnė galia nepakeičia lengvo rankinio judėjimo.
Montavimo, prijungimo prie elektros tinklo ir paleidimo darbus turi atlikti kvalifikuotas technikas. Prieš pradėdami darbus atjunkite elektros tinklą ir, jei yra, baterijas. Fotoelementai ir enkoderis nepakeičia stacionarių atramų, pavojingų vietų apsaugos ir jėgų patikros sumontuotuose vartuose.
Prieš montuodami patikrinkite pavaros duomenų lentelę, ZN7 plokštę, H1 versiją ir jos meniu. Toliau pateikti techniniai duomenys ir jungimo schemos taikomi aprašytai komplektacijai. Toliau nurodyti nustatymai taikomi komplektacijai su F28 = 60–100 %, F8 = 1/2 ir U3 = 0/1. Jei plokštėje yra kitų reikšmių ar jungčių, vadovaukitės konkrečios jos komplektacijos instrukcija; vien šie trys parametrai neapibrėžia visos programinės aparatinės įrangos.

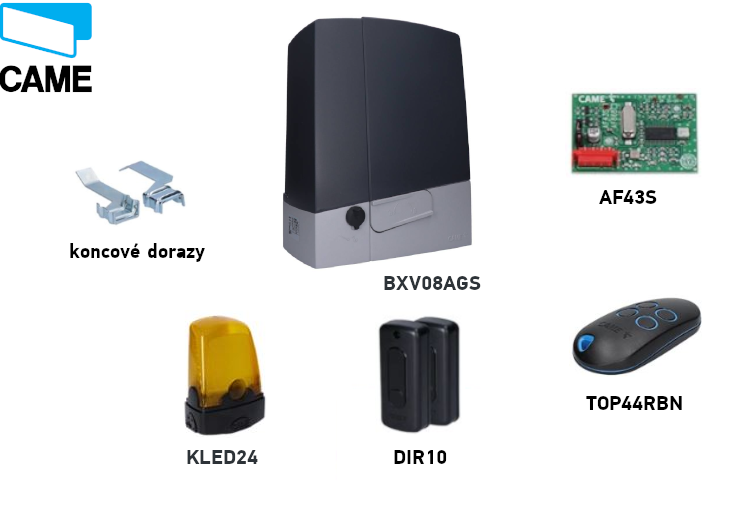

CAME BXV08AGS rinkinys
Abiejuose rinkiniuose yra pavara, valdiklis, fotoelementai, radijo imtuvas ir įspėjamoji lemputė. Prieš prijungdami patikrinkite faktiškai pristatytų priedų žymėjimą. Papildomus elementus, ypač krumpliastiebį ir vietinį valdymo įtaisą, pasirinkite pagal konkrečius vartus.
| Savybė | CAME BXV08AGS |
|---|---|
| Rinkinys |  CAME BXV08AGS, 801MS-0210 (D) |
| Didžiausias vartų varčios svoris | 800 kg |
| Didžiausias vartų varčios ilgis | 20 m |
| Tinklas / variklis | 230 V AC / 24 V DC |
| Galia / jėga | 400 W / 800 N |
| Didžiausias greitis | 11 m/min |
| Variklio pasirinkimas A1 | 3–800 kg |
| Šios instrukcijos valdymas | ZN7, ekranas ir meniu |
Nurodyti 18 arba 20 m reiškia didžiausią vartų varčios ilgį, o ne automatiškai laisvo pravažiavimo plotį. A1 pasirinkimas nekeičia fizinės pavaros leistinos apkrovos.
Priedai ir jungimo pavyzdžiai
Toliau pateikti konkrečiai pažymėtų įrenginių pavyzdžiai. Naudodami kitokio tipo įrenginį, vadovaukitės jam skirtomis gnybtų ir parametrų nuorodomis; vienoda funkcija ar dažnis savaime nepatvirtina suderinamumo.
| Elementas | Patvirtintas pavyzdys / naudojimas |
|---|---|
| Fotoelementai | CAME DIR10, 12/24 V AC/DC, veikimo nuotolis 10 m; jungimas ir TS bandymas. |
| Įspėjamoji lemputė | CAME KLED24, 24 V AC/DC, 2 W; išėjimas 10–E. |
| Radijo imtuvas | CAME AF43S, įstatoma AF kortelė, 433,92 MHz; kodavimą patikrinkite kartu su U4. |
| Nuotolinio valdymo pultas | CAME TOP-432EE, fiksuotas kodas, 433,92 MHz; pavyzdys, skirtas suderinamam imtuvui. |
| Krumpliastiebis | Krumpliastiebiai, modulis 4; tarpas ir tvirtinimas. |
| Vietinis valdymas | Jungikliai, mygtukai ir skaitytuvai; NO komandos ir NC saugos kontaktai pagal gnybtų išdėstymo schemą. |
Pavaros montavimas
Atblokavus pavarą, vartai turi lengvai judėti per visą eigą – be nuolydžio, pažeistų ratukų ar pavojaus iššokti iš kreipiančiosios. Patikrinkite, ar yra stacionarios mechaninės atramos atidarytoje ir uždarytoje padėtyse, ar pagrindas stabilus ir ar apsaugotos vietos, kuriose vartų varčia gali ką nors prispausti. Pavaros vietoje neturi kauptis vanduo, taip pat jos neturi tiesiogiai veikti vandens srovė. Jei slankiojančioje vartų varčioje įrengti varteliai pėstiesiems, varikliu valdomi vartai turi judėti tik saugiai užfiksavus vartelius.
Pagrindas ir tvirtinimo plokštė
Pavyzdyje numatyta iškasa, kurios matmenys 400 × 240 mm, o gylis – 800 mm. Pagrindo matmenis pritaikykite prie grunto ir konkrečių vartų. Klojinys turi iškilti 50 mm virš žemės paviršiaus; naudokite armatūrą ir M12 inkarus. Pavaros maitinimo kabeliui rekomenduojamas Ø 40 mm apsauginis vamzdis, priedams – Ø 25 mm, o galimam atblokavimo lynui – Ø 20 mm.
Tvirtinimo plokštę išlyginkite horizontaliai, kabelius praveskite pro jos angas, o inkarų sriegines dalis palikite virš paviršiaus. Leiskite betonui kietėti bent 24 valandas. Plokštės padėtį krumpliastiebio atžvilgiu nustatykite pagal brėžinį: 95 mm horizontalus atstumas ir 106 mm aukštis matuojami nuo pjūvyje pažymėtų paviršių. Nepainiokite jų su pagrindo matmenimis.
Pavaros montavimas ir aukščio reguliavimas
Nuimkite dangtį ir uždėkite pavarą ant plokštės. Kabeliai turi būti prakišti per korpuso apačią ir tinkamai įstatytas įvores. Reguliuodami pakelkite pavarą srieginėmis kojelėmis 5–10 mm, kad liktų atsarga sukibimui sureguliuoti.
Krumpliastiebis ir tarpas sukibimo vietoje
Atblokuokite pavarą ir tvirtinkite krumpliastiebį rankiniu būdu judindami vartų varčią. Sujungdami dalis po jungtimi įdėkite pagalbinę krumpliastiebio atkarpą, kad dantys sklandžiai sutaptų. Sumontavę nustatykite pavaros vertikalią ir horizontalią padėtį.
Tarp krumpliastiebio ir krumpliaračio palikite 1–2 mm tarpą. Vartų svoris neturi remtis į pavarą. Rankiniu būdu pervažiuokite visą eigą, patikrinkite krumpliaračio sukibimą ir krumpliastiebio sujungimus, tik tada priveržkite inkarų veržles ir poveržles.
Mechaniniai galiniai jungikliai
Rankiniu būdu perstumkite vartų varčią į atidarytą padėtį. Prie krumpliastiebio pritvirtinkite atidarymo jungiklio ribotuvą taip, kad jo nuožulnioji dalis patikimai perjungtų spyruoklinį mikrojungiklį. Tokiu pačiu būdu nustatykite uždarymo ribotuvą. Tvirtai užfiksuokite ribotuvus; mechaninis vartų atraminis ribotuvas ir pavaros jungiklio ribotuvas atlieka skirtingas funkcijas.
Pavaizduotoje sąrankoje galinėje padėtyje palikite maždaug 20 mm iki atraminio ribotuvo. Patikrinkite vartų eigą iki galinės padėties esant tikrajam greičiui ir apkrovai.
Kabelių instaliacija
| Prijungimas | Kabelis / sąlyga |
|---|---|
| 230 V AC tinklas, L/N/PE | 3G × 1,5 mm² iki 20 m; 3G × 2,5 mm², kai ilgis 20–30 m. |
| Valdymo įtaisai | Laidininkų skaičius pagal valdymo būdą, skerspjūvis – 0,5 mm² nurodytoms trumpoms trasoms. |
| DIR10 fotoelementai | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Būtina laikytis TX ir NC kontakto sujungimo schemos. |
| Antena | RG58, ne ilgesnis kaip 10 m; rekomenduojama iki 5 m. |
| RSE / CRP | UTP CAT 5; atskiras nuoseklusis ryšys, ne variklio maitinimas. |
Laidininkų turi pakakti visai pasirinktai schemai. Jei trasa ilgesnė, kartu prijungta daugiau apkrovų arba naudojami kiti priedai, technikas turi perskaičiuoti skerspjūvį pagal srovę ir įtampos kritimą. Apsaugokite kabelius nuo pažeidimų ir sąlyčio su varikliu ar transformatoriumi; tinklo maitinimo kabelį ir žemos įtampos grandines tieskite tinkamai atskirai.
Rankinis atblokavimas nutrūkus maitinimui
Prieš vartus judindami rankiniu būdu, atjunkite maitinimą ir užfiksuokite vartų varčią. Pažeistų arba nesubalansuotų vartų atblokavimas gali sukelti nekontroliuojamą judėjimą.
- Įkiškite raktą į spyną ir pasukite jį paveikslėlyje parodytos rodyklės kryptimi.
- Patraukite ir atidarykite atblokavimo svirtį, kaip parodyta paveikslėlyje.
- Vartus judinkite rankiniu būdu kontroliuojamai, pasirūpinę, kad jų judėjimo kelyje nebūtų žmonių.
- Norėdami vėl užfiksuoti pavarą, grąžinkite svirtį į pradinę padėtį ir užrakinkite mechanizmą. Prieš duodami komandą varikliu, patikrinkite, ar pavara užblokuota.
ZN7 valdymo plokštės apžvalga
ZN7 turi ekraną ir mygtukus ESC, rodyklių bei ENTER. Nustatymai, laikai ir naudotojai valdomi per meniu. AF, Memory Roll, R700/R800, RSE ir RIOCN8WS jungtys skirtos skirtingoms funkcijoms; kortelę įdėkite arba išimkite tik atjungę tinklo maitinimą ir baterijas.
| Paveikslėlio numeris | Elementas |
|---|---|
| 1 / 2 / 3 | Variklis / enkoderis / galiniai jungikliai |
| 4 / 5 / 6 | Komandos ir saugos įtaisai / antena / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 arba R800 / RSE / RIOCN8WS |
| 11 / 12 | Ekranas / programavimo mygtukai |
| 13 / 14 / 15 | A–B–GND nuoseklusis ryšys / A–B klaviatūra / S1–GND atsakiklis |
| 16 / 17 / 18 | GSM modulis / RGP1 / priedai ir šviestuvai |
| 19 / 20 / 21 / 22 | Priedų saugiklis / plokštės įvadas / tinklo saugiklis / tinklo įvadas |
ZN7 gnybtai ir maitinimas
| Gnybtai | Paskirtis / įtampa / poliškumas |
|---|---|
| L / N / PE | 230 V AC tinklas, 50/60 Hz BXV08AGS modeliui. PE – apsauginis laidininkas; AC neturi +/− poliškumo. |
| 10 / 11 | Priedai: įprastai 24 V AC, maitinant iš baterijos 24 V DC, bendra apkrova – ne daugiau kaip 40 W. Esant DC 10 = pliusas (+), 11 = minusas (−); esant AC poliškumo nėra. |
| 10 / E | Švyturėlis arba ciklo šviestuvas, 24 V AC/DC, maks. 25 W. Esant DC, 10 yra teigiamas bendrasis polius, E – perjungiamasis išvadas. |
| 10 / 5 | Vartų būsenos signalizacija, 24 V AC/DC, maks. 3 W. Esant DC, 10 yra teigiamas bendrasis polius, 5 – perjungiamasis išvadas; neskirtas nuolatiniam maitinimui. |
| 24 / 0 | Vidinis plokštės maitinimo įvadas iš maitinimo dalies; nejunkite jo kaip priedų išvado ar išorinio baterijų įvado. |
| M / N | 24 V DC variklis; palikite tinkamos sąrankos jungtis. Ne 230 V maitinimo įvadas. |
| + / E / − | Enkoderis: +/− maitinimas ir E signalas; tai nėra universalus priedų išvadas. |
| F / FA, F / FC | F – bendrasis kontaktas, FA – atidarymas, FC – uždarymas; NC galiniai kontaktai be poliškumo. |
| A / B / GND – RSE | Nuoseklioji sąsaja su RSE kortele; nepainioti su klaviatūros A/B jungtimi. |
Komandos ir saugos kontaktai
| Gnybtai | Kontaktas / funkcija |
|---|---|
| 1–2 | NC STOP; jei prijungtas, aktyvinkite F1 = ON. Gamyklinis nustatymas: F1 = OFF. Poliškumo nėra. |
| 2–7 | NO komanda; funkciją pasirenka F7. Beįtampis kontaktas, poliškumo nėra. |
| 2–3P | NO dalinis arba visiškas atidarymas pagal F8. Beįtampis kontaktas, poliškumo nėra. |
| 2–CX / 2–CY | NC saugos įėjimai; nustatykite F2/F3. Be poliškumo. |
| 10 / TS | Fotobangų maitinimo grandinė išbandyta pagal schemą; neaktyvinkite F5, kol ji tinkamai neprijungta. |
| A–B / R800 | Kodinė klaviatūra su dekodavimo kortele R800, F14 = 1. |
| S1–GND / R700 | Atsakiklis arba skaitytuvas su R700, F14 = 0. |
| Antena / AF | RG58 ir tinkamo dažnio / kodavimo įstatoma radijo kortelė. |
Švyturėlis ir būsenos signalizacija
KLED24, 24 V AC/DC ir 2 W, prijunkite prie 10–E; švyturėliui nustatykite F18 = 0. KLED24 maitinimo gnybtai atskirai nepažymėti +/−. Maitinant kintamąja srove, nuolatinės srovės poliškumas netaikomas; maitinant nuolatine srove, 10 yra teigiamas bendrasis plokštės išvadas. Nejunkite 230 V švyturėlio prie šio 24 V išėjimo.
Išėjimas 10–5 skirtas mažos galios būsenos signalizacijai, maks. 3 W, su nustatymu F10. Ciklinės šviesos režimui F18 = 1 būtinas automatinio uždarymo laikas; šviesa dega nuo atidarymo iki visiško uždarymo, įskaitant laukimo laiką.
Fotobangos ir saugos testas
CAME DIR10 sudaro siųstuvas TX ir imtuvas RX, kurių veikimo nuotolis – 10 m. Imtuvo trumpiklį nustatykite į 24 V. Poros srovės sąnaudos – 60 mA, kai įtampa 24 V AC. RX maitinimo gnybtai pažymėti 10 (+), 2 (−); TX turi gnybtus TX ir 2; gamintojas šiame brėžinyje prie jų atskirai nenurodo +/− poliškumo. Maitinant kintamąja srove, nuolatinės srovės poliškumas netaikomas. TX išvadas yra sinchronizavimo grandinės dalis; pagal schemą sujunkite RX TX su TX TX ir šios jungties nepakeiskite tiesioginiu maitinimo prijungimu prie plokštės gnybto 10.
| Fotobangos gnybtas | Įprastas prijungimas | Prijungimas su testavimu |
|---|---|---|
| RX 10 (+) | Plokštė 10 | Plokštė 10 |
| RX 2 (−) ir RX C | Plokštė 2 | Plokštė 2 |
| RX TX ↔ TX TX | Sujunkite TX tarp imtuvo ir siųstuvo | Ta pati jungtis |
| TX 2 | Plokštė 2 | Plokštė TS |
| RX NC | Plokštė CX | Plokštė CX |
C–NC kontaktas yra bepotencialis saugos kontaktas. Jis neturi pliuso ar minuso. Maitinimo prijungimas ir kontakto prijungimas yra dvi skirtingos grandinės. Maitinant nuolatine srove, 10 yra teigiamas polius; neigiamas RX 2 išvadas šioje konkrečioje schemoje sujungtas su bendruoju plokštės gnybtu 2. Nepainiokite gnybto 2 su maitinimo gnybtu 11.
Prijungę kontaktą prie CX, nustatykite F2 = C1. Prijungę kontaktą prie CY, pasirinkite atitinkamą reakciją naudodami F3. C1 vėl atidaro vartus jiems užsidarant, C2 vėl uždaro juos atsidarant, C3 sustabdo ir vėliau automatiškai uždaro; šiai funkcijai būtinas F19. C4 laukia, kol kliūtis bus pašalinta, tada judėjimas tęsiamas.
Testo prijungimas per TS
Atliekant testą, TX 2 perjungiamas į TS, o RX 2 ir RX C lieka prijungti prie plokštės gnybto 2. TX jungtis tarp siųstuvo ir imtuvo lieka nepakitusi. Pirmiausia, atjungę maitinimą, pakeiskite jungtis ir tik tada aktyvinkite testą.
Nustatykite F5 = 1, jei naudojamas CX, 2 – CY arba 4 – CX ir CY. Jei testas nepavyksta, rodomas E4, o pavara komandos nevykdo. Ši funkcija naudojama kartu su aktyviais saugos įėjimais.
Prijungę patikrinkite, ar spindulio pertraukimas ir jo kelio atlaisvinimas veikia atitinkamo judėjimo metu. Neapeikite saugos įėjimo kaip nuolatinio gedimo sprendimo.
Saugos briaunos
NC kontaktinę briauną prijunkite tarp 2 ir CX arba CY ir pasirinkite C7 – pakartotinis atidarymas uždarant, arba C8 – pakartotinis uždarymas atidarant. Bepotencialis kontaktas neturi poliškumo. Varžinės briaunos nejunkite kaip įprasto NC kontakto; jai būtina konkrečiam valdikliui tinkama sąsaja.
Pirmasis ZN7 paleidimas
- Patikrinkite, ar vartai juda laisvai, ar krumpliastiebis ir fiksuoti bei perjungimo eigos ribotuvai yra tvarkingi, ar pavara užfiksuota, jungtys tinkamai prijungtos ir pavojingos vietos apsaugotos.
- Įjunkite maitinimą ir patikrinkite ekraną. Nustatykite A1 = 3 varikliui iki 800 kg, F54 pagal judėjimo kryptį ir F1 pagal prijungtą STOP.
- Nustatykite F2/F3 pagal prijungtas apsaugas ir, jei reikia, F5 testą. Nenaudojamus įėjimus palikite išjungtus. Kad būtų galima atlikti mokymą, F11 turi būti ON.
- Atlikite A3 – eigos mokymas.
- Nustatykite veikimo parametrus ir naudotojus, tada išbandykite visą ciklą, dalinį atidarymą, kiekvieną saugos įtaisą, švyturėlį ir veikimą dingus elektros tinklo įtampai.
Pirmasis įprastas manevras įjungus maitinimą yra atidarymas; palaukite, kol jis bus baigtas. A3 kalibravimas turi atskirą seką. Pastebėję neįprastą triukšmą, vibraciją ar netinkamą judėjimo kryptį, nedelsdami sustabdykite ESC/STOP ir pašalinkite priežastį.
A3 – automatinis eigos mokymas
Būtinos sąlygos: teisingai nustatyti A1 ir F54, nustatytas STOP, aktyvus enkoderis, tinkamai nustatyti eigos ribotuvai ir fiksuoti ribotuvai. Rankiniu būdu perkelkite vartų varčią maždaug į vidurį ir vėl užfiksuokite pavarą. Vieta turi likti laisva.
Kalibravimo metu saugos įtaisai neveikia, išskyrus sustabdymą mygtuku ESC. Technikas privalo prižiūrėti visą judėjimą ir neleisti žmonėms patekti į judėjimo zoną.
- Paspauskite ENTER, rodyklėmis pasirinkite A3 ir patvirtinkite paspausdami ENTER.
- Pasirinkite ON ir patvirtinkite paspausdami ENTER.
- Pirmiausia pavara uždaro vartus iki galinės padėties; ekrane rodoma CL1.
- Tada vartai atidaromi iki galinės padėties; ekrane rodoma OP1.
- Baigę patikrinkite visą judėjimo eigą ir saugos įtaisus. Jei rodoma E1/E2, pirmiausia pašalinkite priežastį pagal diagnostikos; nekartokite mokymo, jei yra mechaninis gedimas.
Programavimas naudojant ekraną
Programuokite, kai pavara sustabdyta. ENTER atidaro meniu ir patvirtina pasirinkimą; rodyklės </> leidžia pasirinkti elementą arba keisti reikšmę. Pakeitę nustatymą, paspauskite ENTER, kad jį patvirtintumėte. ESC atšaukia nepatvirtintą pakeitimą, grįžta atgal arba užveria meniu. Įprasto veikimo metu ESC sustabdo pavarą; rodyklėmis galima atlikti bandomąjį judesį.
Paryškintu šriftu nurodytos būtent šio meniu gamyklinės reikšmės. Priedų funkcijos rodomos tik įdėjus reikiamą kortelę arba suaktyvinus susijusią funkciją. Prieš keisdami nustatymus, užsirašykite dabartines jų reikšmes. Kuo mažesnis F34/F35 jautrumo skaičius, tuo didesnis jautrumas; pakeitus greitį, sukimo momentą arba jautrumą, būtina patikrinti jėgas ir apsaugas.
F funkcijos
Naudotojai ir sistema U / A / H
Nuotolinio valdymo pultelių susiejimas ir ištrynimas
ZN7 atminties talpa – 250 naudotojų. Imtuvas turi būti įstatytas į AF lizdą, o jo dažnis ir kodavimas turi atitikti siųstuvo parametrus. 433,92 MHz fiksuoto kodo pavyzdys – TOP-432EE su AF43S. U4 gali apriboti priimamų kodavimo tipų diapazoną; vienodo dažnio nepakanka.
- U1 pasirinkite veikimą: 1 – žingsnis po žingsnio, 2 – nuoseklus, 3 – tik atidaryti arba 4 – atidaryti iš dalies.
- Patvirtinkite ENTER ir nusiųskite kodą paspausdami pasirinktą pultelio mygtuką.
- Pakartokite procedūrą kiekvienam kitam naudotojui. Užsirašykite įrašymo numerius ir priskirtas komandas, tada patikrinkite realų veikimą.
Vieną naudotoją ištrinsite per U2: pasirinkite ON, rodyklėmis nurodykite numerį arba suaktyvinkite atitinkamą įrašytą siųstuvą ir patvirtinkite ENTER. Ekrane pasirodęs CLr patvirtins ištrynimą. U3 = 1 ištrina visus naudotojus.
U4 = 2 (Rolling Code) arba 3 (TWIN) ištrina anksčiau įrašytus kitokio kodavimo siųstuvus. Prieš keisdami patikrinkite sistemą, H1 versiją ir pultelių apskaitą; šio keitimo nenaudokite kaip bandymo būdo imtuvo gedimui šalinti.
Atsarginė kopija naudojant Memory Roll
- Atjunkite maitinimo tinklą ir, jei yra, baterijas, tada įstatykite Memory Roll į jo jungtį.
- Įjunkite maitinimą; duomenims išsaugoti naudokite F50 = 1, o įkelti – F51 = 1. Įkeliant plokštės duomenys pakeičiami išsaugotais duomenimis.
- Baigę vėl atjunkite maitinimą ir išimkite atminties kortelę.
- Įkėlę patikrinkite modelį, kryptį, apsaugas ir visas komandas. Šioje ZN7 plokštėje yra Memory Roll jungtis; nenaudokite neegzistuojančio USB prievado.
Dviejų pavarų sujungimas
Kiekvienoje plokštėje naudojama RSE kortelė, o pagal schemą jos sujungiamos CAT 5 kabeliu per A–B–GND. Valdymo ir saugos įtaisus prijunkite prie MASTER plokštės. Joje nustatykite F49 = 1, kryptį F54 ir parametrų perdavimą F52. Naudotojus įrašykite į MASTER; dalinis atidarymas ir žingsnis po žingsnio komanda veikia taip, kaip pavaizduota bendroje sistemoje.
Belaidė saugos sistema RIO
RIOCN8WS naudoja atskirą RIO jungtį. F65/F66 nustato dvi belaides saugos briaunas, o F67/F68 – du fotoelementų kanalus. Ekrane patikrinkite tikslų elemento ir kanalo žymėjimą. Belaidės saugos sistemos testas vis dar aktyvus; prieš vėl pradėdami eksploatuoti pašalinkite ryšio praradimo E17 arba trūkstamos konfigūracijos E18 problemą.
A4 – parametrų atkūrimas
Prieš atkurdami įrašykite H1 versiją, nustatymus ir naudotojus; jei turite Memory Roll, išsaugokite duomenis. A4 pasirinkite ON ir patvirtinkite ENTER. Čia aprašytos versijos atveju atkuriami gamykliniai nustatymai ir ištrinamas išmoktas eigos kelias.
Po atkūrimo iš naujo nustatykite A1, F54, F1, saugos įėjimus ir atlikite mokymą A3. Prieš įprastą eksploatavimą patikrinkite apsaugas. Naudotojų ištrynimas yra atskira U3 funkcija. Jei plokštės meniu kitoks, A4 atkūrimo apimtis gali skirtis; vadovaukitės konkrečios versijos instrukcijomis.
Diagnostika pagal ekraną
| Kodas | Reikšmė / patikra |
|---|---|
| E1 | Kalibravimo klaida. Patikrinkite A3, mechaniką, kryptį ir galinius jungiklius. |
| E2 | Nustatymo klaida. Patikrinkite A1 modelį, F54 kryptį ir ar mokymas baigtas. |
| E3 | Enkoderio klaida. Atjungę maitinimą patikrinkite +/E/− jungtį ir laidus; sutaisę atlikite mokymą. |
| E4 | Saugos testo klaida. Patikrinkite TX ties TS, maitinimą, NC ir F5. |
| E7 | Viršyta veikimo trukmė. Patikrinkite pasipriešinimą, atramas ir ar judėjimas užbaigiamas. |
| E9 | Kliūtis uždarant. Pašalinkite tikrą kliūtį; patikrinkite krumpliastiebį ir jautrumą. |
| E10 | Kliūtis atidarant. Patikrinkite judėjimo kelią ir tinkamą jėgų nustatymą. |
| E11 | Per daug iš eilės aptiktų kliūčių. Sutaisykite mechaniką arba pašalinkite apsaugos suveikimo priežastį. |
| E13 | Abu galiniai kontaktai atidaryti. Patikrinkite FA/FC/F ir suveikimo atramas. |
| E14 | Nuosekliojo ryšio klaida. Patikrinkite RSE, CAT 5 ir konfigūraciją. |
| E15 | Nesuderinamas siųstuvas. Patikrinkite AF, dažnį ir U4. |
| E17 | Belaidės sistemos ryšio sutrikimas. Patikrinkite RIO, įrenginius ir trukdžius. |
| E18 | Belaidė sistema nesukonfigūruota. Patikrinkite RIO ir atitinkamus F65–F68 parametrus. |
Jei vartai nejuda, patikrinkite maitinimą, pavaros užraktą, STOP ir suaktyvintus saugos įėjimus, nuolat nuspaustą mygtuką bei siųstuvo bateriją. Jei vartai atsidaro, bet neužsidaro, patikrinkite fotoelementus ir jų NC kontaktą. Neapeikite saugos įtaiso gedimo nuolatiniu trumpikliu.
ZN7 saugikliai 230 V
| Grandinė | Greito veikimo saugiklis |
|---|---|
| Tinklas LINE | 1,6 A-F |
| Priedai | 2 A-F |
Saugiklius tikrinkite atjungę maitinimo tinklą ir baterijas. Keiskite tik tokios pačios vertės ir tipo saugikliu; pirmiausia pašalinkite trumpojo jungimo ar perkrovos priežastį.
Priežiūra ir techninė priežiūra
Reguliariai tikrinkite, ar judėjimo kelias ir krumpliastiebis švarūs, ar vartai lengvai juda rankiniu būdu, ar pavara tvirtai pritvirtinta, taip pat patikrinkite suveikimo atramas, kabelius, avarinį atblokavimą ir visus saugos įtaisus. Prieš valydami ar atlikdami darbus atjunkite maitinimo tinklą ir atsarginę bateriją. Aptikę pažeidimą, neįprastą triukšmą ar vibraciją, sustabdykite eksploatavimą ir pašalinkite priežastį.
A6 sukimo momentą ir F34/F35 jautrumą nustatykite pagal realią mechaniką; nedidinkite sukimo momento, kad paslėptumėte pasipriešinimą ar gedimą. Po pakeitimų ar techninės priežiūros patikrinkite visą judėjimo ciklą, jėgas ir apsaugas. Žurnale nurodykite H1, manevrų skaitiklį A5 ir atliktus remonto darbus. Perduokite naudotojui visos sistemos instrukcijas ir parodykite, kaip atblokuoti vartus rankiniu būdu. Nebenaudojamą elektroniką ir baterijas atiduokite į tam skirtą surinkimo punktą.
CAME BXV08AGS techninės charakteristikos
| Parametras | Vertė |
|---|---|
| Maksimalus vartų varčios svoris | 800 kg |
| Maksimalus vartų varčios ilgis | 20 m |
| Pavaros maitinimas – elektros tinklas | 230 V AC, 50/60 Hz |
| Variklio maitinimas | 24 V DC |
| Galia | 400 W |
| Stūmimo jėga | 800 N |
| Maksimalus slinkimo greitis | 11 m/min |
| Didžiausia srovė – gamintojo techninių duomenų lentelėje nurodyta vertė | 16 A |
| Apsauga – apsaugos klasė | IP44 |
| Darbinė temperatūra | −20 iki +55 °C |
| Veikimas | Intensyvus veikimas; tai nėra nustatytas ciklų skaičius per valandą. |
| Darbo laikas | 180 s |
| Energijos sąnaudos budėjimo režimu | 5,5 W |
| Apsaugos klasė | I |
| Krumpliaratis / galiniai jungikliai | Modulis 4 / mechaniniai |
| Korpuso spalva | Pilka RAL 7024 |
| Šiame vadove aprašytas valdymas | ZN7, ekranas ir ESC / rodyklės / ENTER |
| A1 nustatymas | 3–800 kg |
| Korpuso matmenys (plotis × gylis × aukštis) | 290 × 212 × 363 mm |
| Tvirtinimo plokštė | 300 × 170 mm; atstumai tarp tvirtinimo taškų pagal brėžinį |
