Savarankiška konsolinė stumdomoji vartų sistema iki 6,5 m

Techninis vadovas · pasigaminkite patys · konsoliniai vartai

Nuo pravažiavimo matavimo iki betoninio pamato, kabelių, vežimėlių, kreipimo ir pavaros – taip pat pravažiavimui nuo 2,5 iki 6,5 m skirtų matmenų apžvalga ir techniniai brėžiniai.

Konsolinių stumdomųjų vartų su pravažiavimu, laikančiuoju C profiliu, vežimėliais, atsvara ir pavara apžvalga

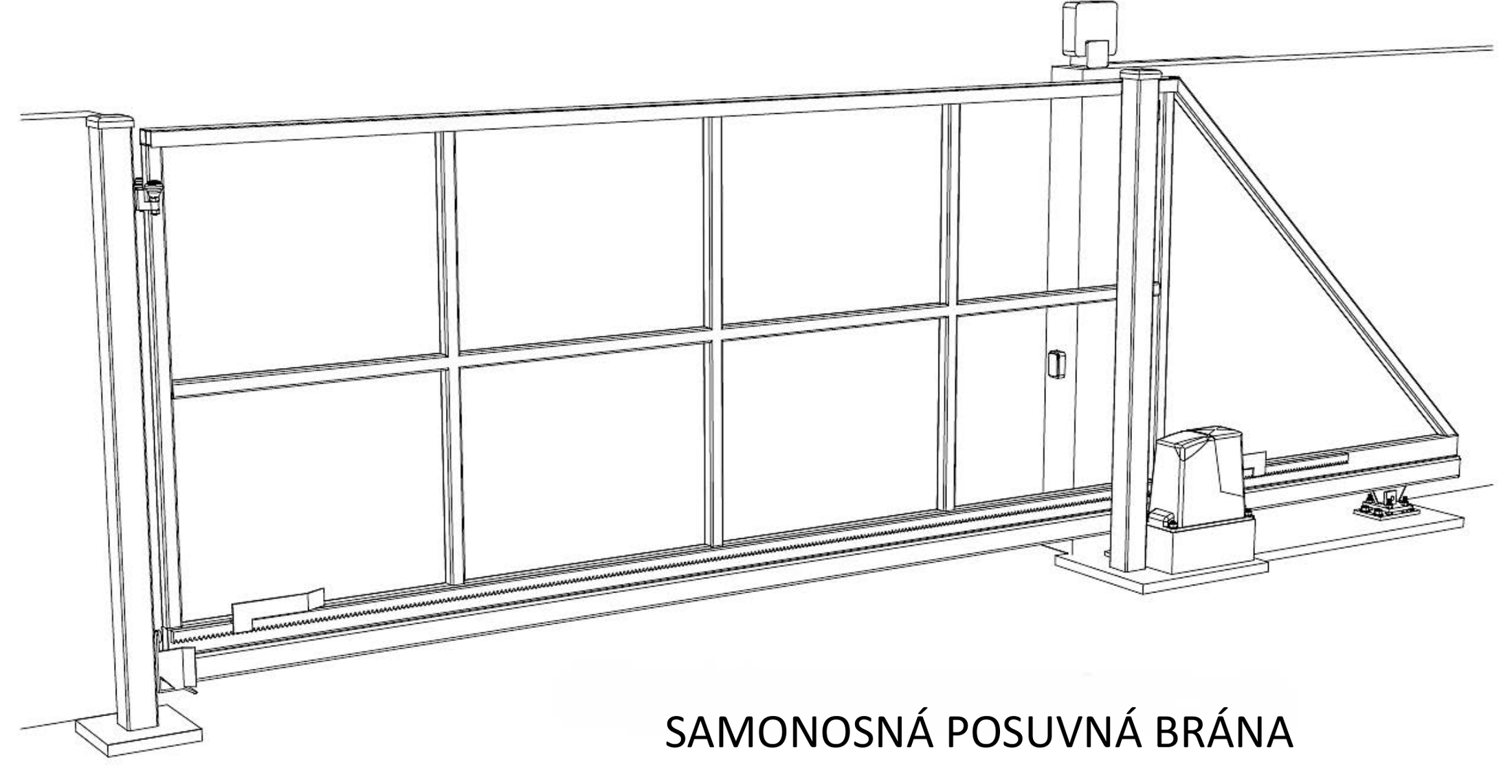

Pagrindinės konsolinių stumdomųjų vartų dalys. Spustelėkite, kad atidarytumėte visos raiškos brėžinį.

Konsoliniai vartai – nuo pravažiavimo matmenų iki užbaigto gaminio

Konsoliniai vartai juda virš žemės, pravažiavimo zonoje nėra bėgio. Vartų varčią laiko betoniniame pamate įtvirtinti vežimėliai ir prie apatinės rėmo dalies privirintas laikantysis C profilis. Projektuojant reikia suderinti bendrą vartų varčios ilgį, atsvarą, profilį, vežimėlius, užpildą, kreipimo sistemą, pamatą ir, jei numatyta, pavarą.

Ką išmatuoti ir pasirinkti prieš gaminant

Erdvė

  • laisvas pravažiavimo plotis ŠP,
  • vartų atitraukimo pusė ir kryptis,
  • laisva vieta visiems vartams, įskaitant atsvarą,
  • reljefo aukščio pokyčiai visoje vartų judėjimo trajektorijoje.

Konstrukcija

  • rėmo aukštis ir užpildo tipas,
  • numatomas svoris ir vėjo poveikis,
  • vežimėliai, parinkti pagal ilgį ir apkrovą.

Valdymas

  • rankinis arba automatinis valdymas,
  • pavaros, fotoelementų ir įspėjamosios lempos vieta,
  • apsauginių vamzdžių paruošimas prieš betonuojant,
  • saugos briaunos ir kiti elementai pagal rizikos vertinimą.

1. Betoninis pamatas: montavimo plokščių ir komponentų išdėstymas

Šaltinyje pamato ilgis apskaičiuojamas pagal formulę L = X + Y + Z. X matmuo yra 160 mm vežimėliams su 3 arba 5 ritinėliais ir 240 mm vežimėliams su 8 ritinėliais. Pamato gylis turi būti ne mažesnis kaip 800 mm; galutinius jo matmenis reikia parinkti atsižvelgiant į gruntą, įšalo gylį ir vietos sąlygas.

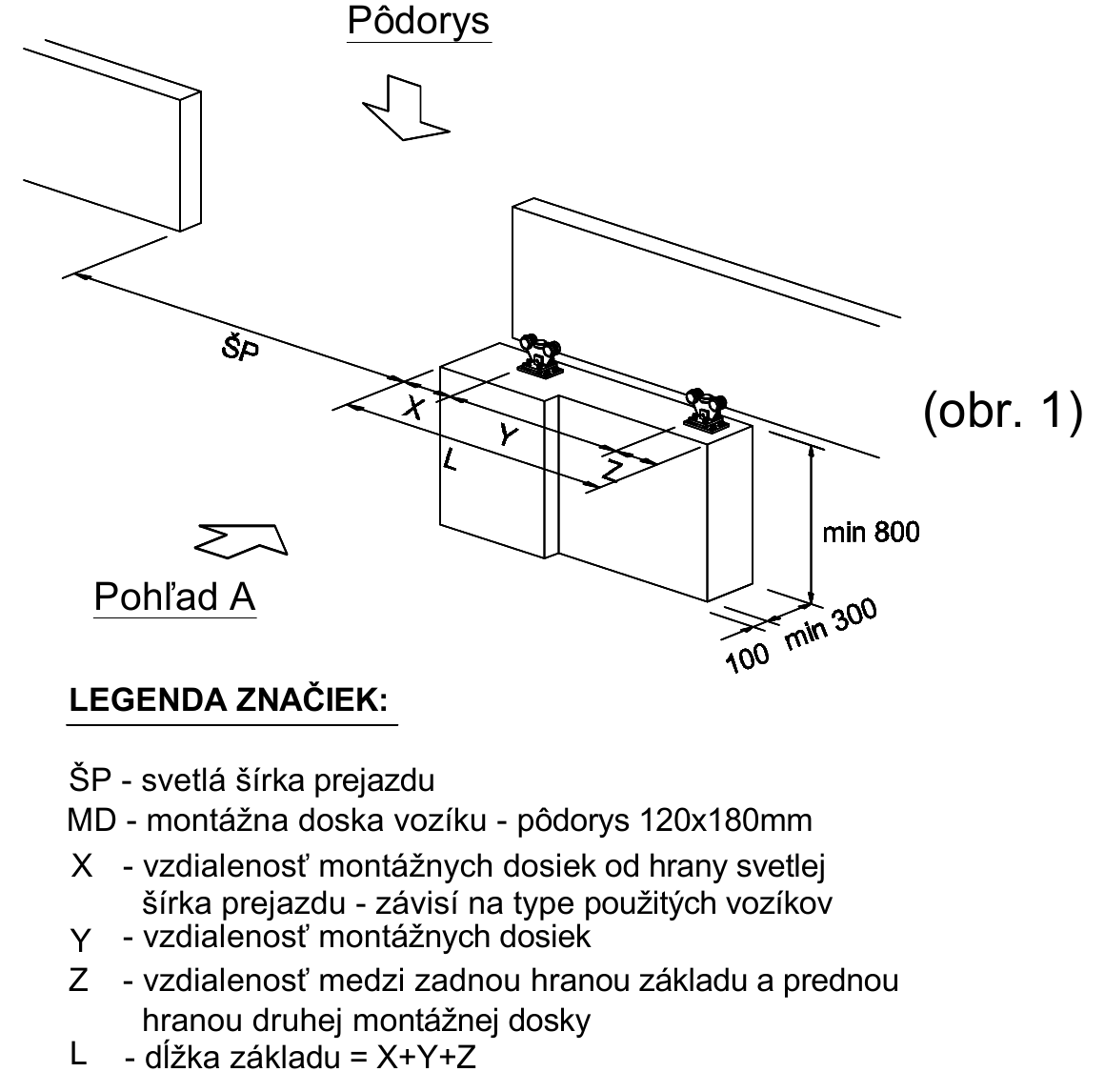

Konsolinių vartų pamato erdvinis brėžinys su matmenimis X, Y, Z ir L
Pamato erdvinis išdėstymas; L = X + Y + Z. Spustelėkite, kad atidarytumėte visos raiškos vaizdą.

Betoninio pamato ir vežimėlių išdėstymo planas

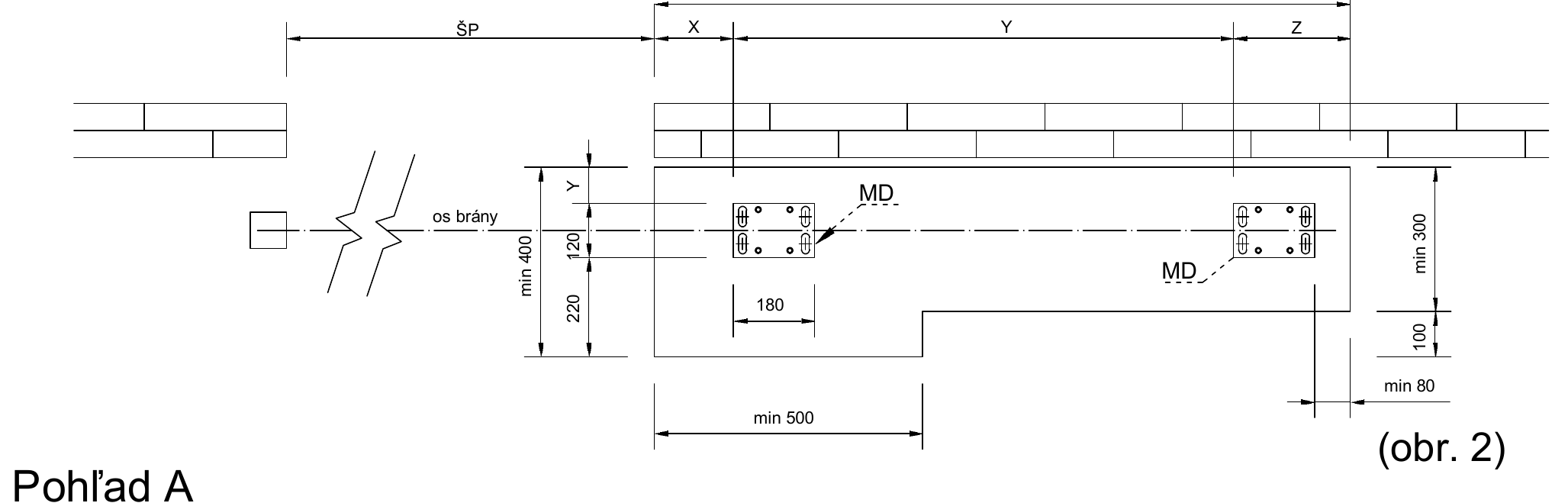

Pamato planas su vartų ašimi, montavimo plokštėmis ir matmenimis X, Y bei Z
Planas: vartų ašis, 120 × 180 mm plokštės, mažiausias plotis 500 mm ir 300, 100 bei 80 mm atstumai.

Betoninis pamatas – vaizdas A

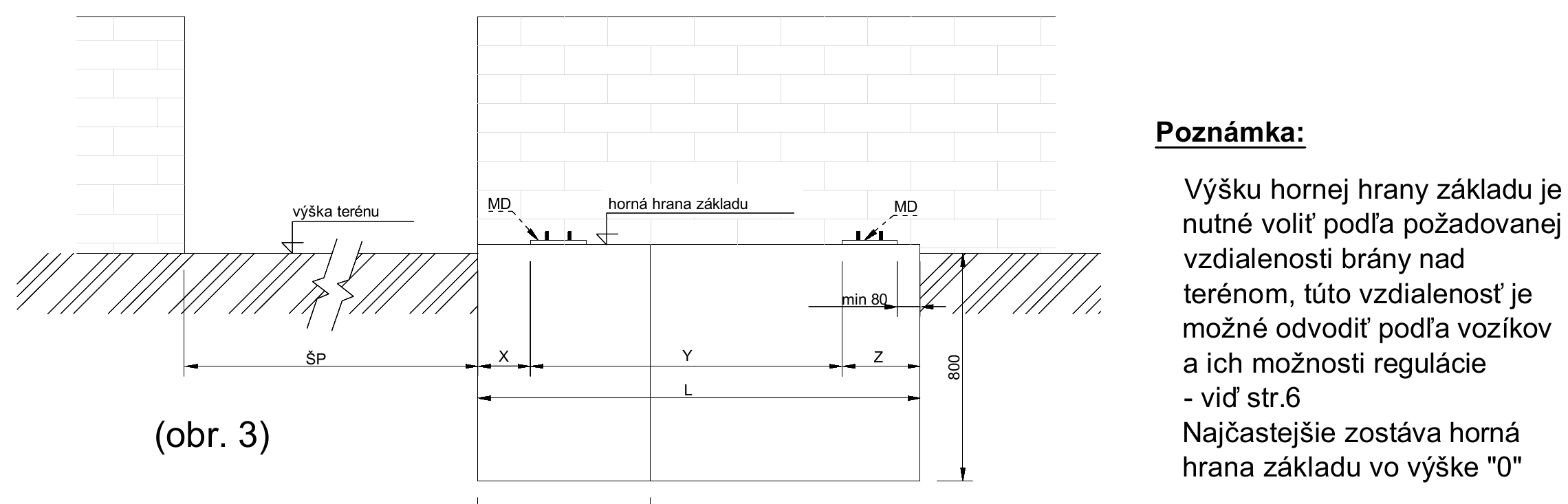

Pamato, grunto ir vežimėlių montavimo plokščių vaizdas iš šono
Vaizdas A: mažiausias gylis – 800 mm; viršutinio pamato krašto aukštį parinkite pagal vežimėlius ir norimą tarpą virš žemės.
Pamatas vežimėliams su 3 arba 5 ritinėliais · X = 160 mm

ŠP Y Z L
2 500 mm 750 mm 290 mm 1 200 mm
3 000 mm 950 mm 290 mm 1 400 mm
3 500 mm 1 150 mm 290 mm 1 600 mm
4 000 mm 1 300 mm 340 mm 1 800 mm
4 500 mm – trumpa 1 050 mm 290 mm 1 500 mm
4 500 mm – pilna 1 500 mm 340 mm 2 000 mm
5 000 mm 1 700 mm 340 mm 2 200 mm
5 500 mm 1 850 mm 290 mm 2 300 mm
6 000 mm 2 050 mm 290 mm 2 500 mm
6 500 mm 1 950 mm 290 mm 2 400 mm
Pamatas vežimėliams su 8 ritinėliais · X = 240 mm

ŠP Y Z L
2 500 mm 650 mm 310 mm 1 200 mm
3 000 mm 900 mm 260 mm 1 400 mm
3 500 mm 1 100 mm 260 mm 1 600 mm
4 000 mm 1 250 mm 310 mm 1 800 mm
4 500 mm – trumpa 900 mm 260 mm 1 400 mm
4 500 mm – pilna 1 350 mm 310 mm 1 900 mm
5 000 mm 1 550 mm 310 mm 2 100 mm
5 500 mm 1 750 mm 310 mm 2 300 mm
6 000 mm 1 950 mm 310 mm 2 500 mm
6 500 mm 1 900 mm 260 mm 2 400 mm
  • Vežimėlio montavimo plokštės pagrindo matmenys yra 120 × 180 mm.
  • Montavimo plokščių angos turi būti ne mažesnės kaip 17 mm; šaltinyje nurodytas tvirtinimas M16 sriegiu.
  • Galima strypus įbetonuoti tiesiogiai, tvirtinti cheminiais inkarais į sukietėjusį betoną arba išpjauti montavimo plokštes iš pamato; būdas turi atitikti pagrindą ir apkrovą.
  • Pamato viršus dažnai būna lygus su žemės paviršiumi, tačiau svarbiausia yra reikiamas vartų aukštis virš žemės ir vežimėlių reguliavimo diapazonas.

2. Kabelių ir apsauginių vamzdžių paruošimas prieš betonavimą

Apsauginius vamzdžius išveskite į pavaros vietą, prie abiejų fotoelementų ir įspėjamosios lempos dar prieš betonavimą. Atsižvelgdami į pasirinktą montavimo kryptį, prie pavaros numatykite išvadą maždaug 300 mm nuo krašto; šaltinyje nurodoma, kad dešiniajame stulpelyje fotoelementas yra maždaug 180 mm virš atitinkamos išvados.

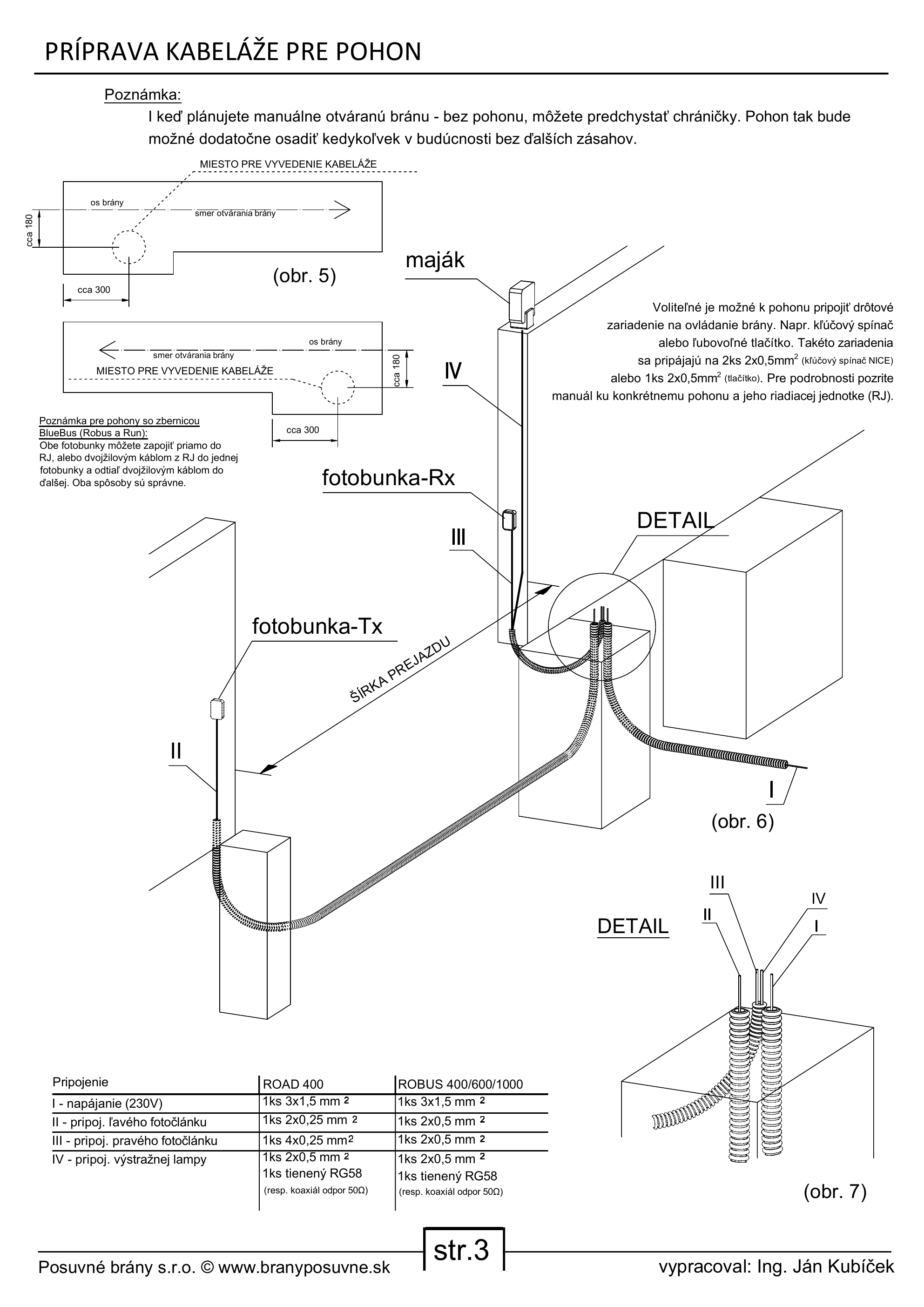

Visas originalus pavaros kabelių paruošimo puslapis, įskaitant maitinimą, fotoelementus, įspėjamąją lempą, apsauginius vamzdžius, paaiškinimus ir jungčių lentelę
Visas originalaus dokumento 3 puslapis: visa schema, visi žymėjimai, paaiškinimai ir prijungimo lentelė. Spustelėkite, kad atidarytumėte visos raiškos vaizdą.
Šaltinyje nurodyti laidų skerspjūviai – patikrinkite juos konkrečios pavaros instrukcijoje

Trasa Funkcija Nice Road RD400 Nice Robus RB 400/600/1000 – senesnė karta
I Pavaros maitinimas 230 V 1 × 3 × 1,5 mm² 1 × 3 × 1,5 mm²
II Kairysis fotoelementas, siųstuvas Tx 1 × 2 × 0,25 mm² 1 × 2 × 0,5 mm²
III Dešinysis fotoelementas, imtuvas Rx 1 × 4 × 0,25 mm² 1 × 2 × 0,5 mm²
IV Įspėjamoji lempa ir antena 1 × 2 × 0,5 mm² + ekranuotas RG58, 50 Ω 1 × 2 × 0,5 mm² + ekranuotas RG58, 50 Ω

Šaltinyje nurodyta, kad pasirenkamam raktiniam jungikliui reikia 2 × 2 × 0,5 mm² kabelio, o paprastam mygtukui – 1 × 2 × 0,5 mm² kabelio. „BlueBUS“ sistemoje fotoelementų laidus galima vesti į valdymo bloką atskirai arba nuosekliai, jei tai leidžia konkretus valdymo blokas ir jo instrukcija.

3. Vartų kreipimas, vežimėliai ir aukštis virš žemės

Stumdomų vartų viršutinio ir šoninio kreipimo palyginimas

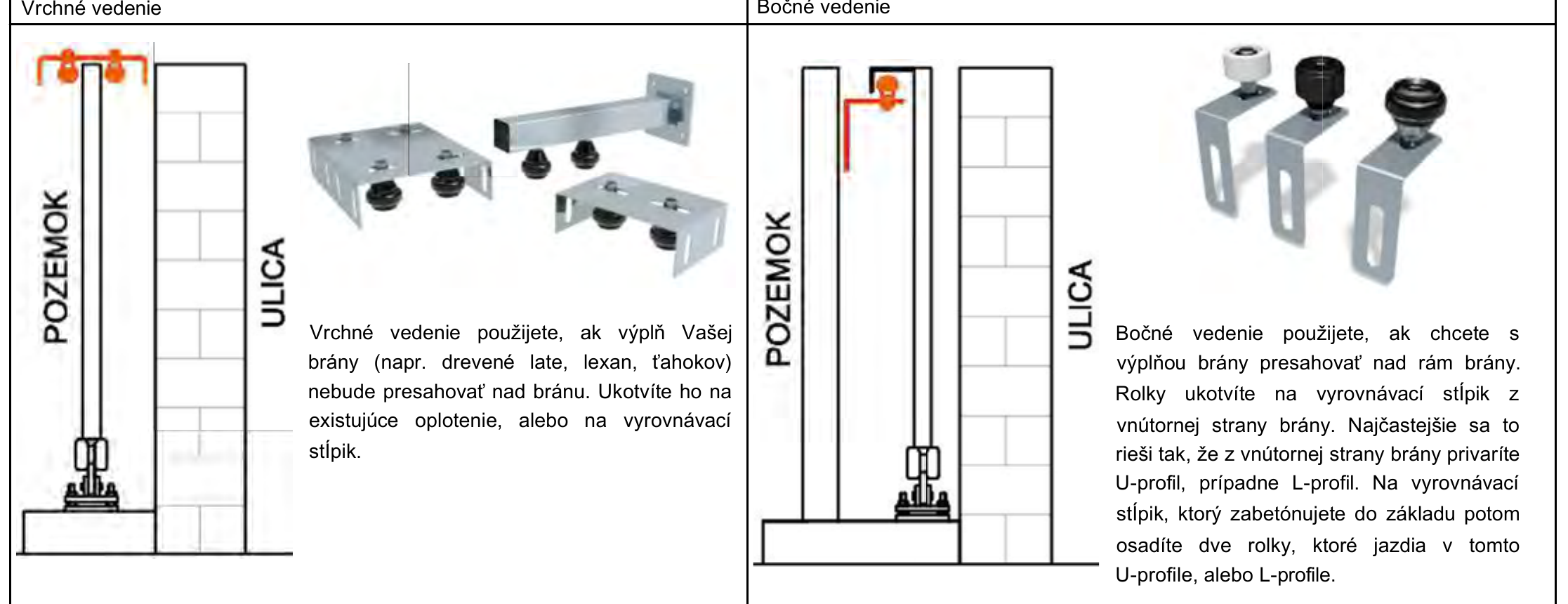

Kairėje – viršutinis kreipimas, dešinėje – šoninis kreipimas. Projektuodami numatykite reguliavimo galimybę ir tvirtą atraminę konstrukciją.

Rekomenduojami vartų vežimėliai iki 6,5 m ilgio vartams

Toliau pateikiami dažniausiai pasirenkami variantai pagal šios instrukcijos taikymo sritį. Galutinį vežimėlį rinkitės pagal C profilį, pravažiavimo plotį, vartų svorį, užpildą ir konstrukciją.

Peržiūrėti visų tipų vežimėlius

Brėžiniuose nurodyti C profiliai

2,5–4,0 m pravažiavimo brėžiniuose naudojamas 70 × 70 × 4 mm C profilis; 4,5–6,5 m pravažiavimo brėžiniuose – 80 × 80 × 5 mm. Pasirinkite medžiagą, o galutinę apkrovą visada įvertinkite kartu su vežimėliais ir vartų užpildu.

Peržiūrėti visus C profilius

H aukščių lentelė vežimėliams su trimis, penkiais ir aštuoniais ritinėliais, skirtiems 70 ir 80 mm C profiliams
Aukštis H nuo montavimo plokštės iki C profilio apatinio krašto pagal vežimėlį ir profilį.

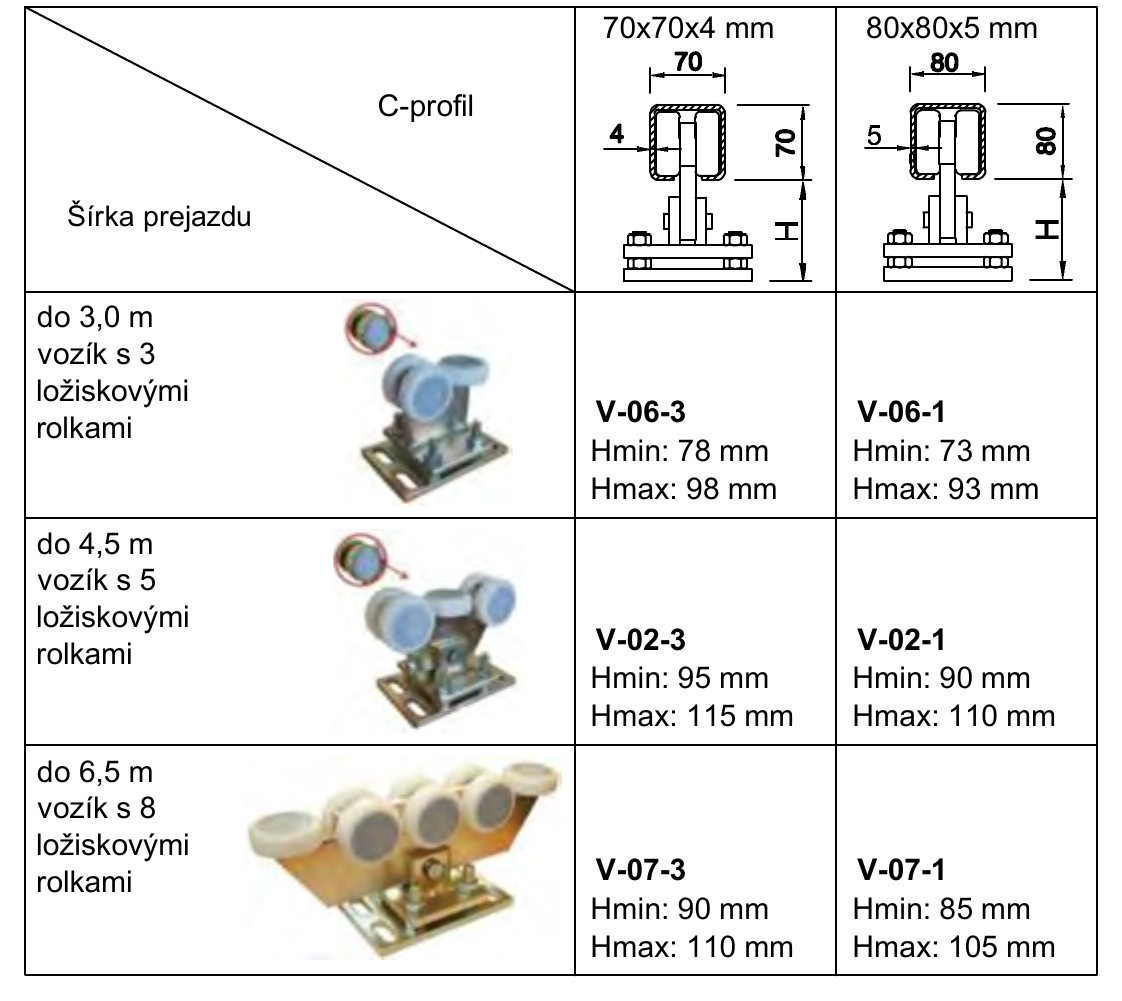

H intervalas pagal vežimėlio ir laikančiojo C profilio tipą

Vežimėlis 70 × 70 × 4 mm 80 × 80 × 5 mm
3 ritinėliai V-06-3 · 78–98 mm V-06-1 · 73–93 mm
5 ritinėliai V-02-3 · 95–115 mm V-02-1 · 90–110 mm
8 ritinėliai V-07-3 · 90–110 mm V-07-1 · 85–105 mm
10 ritinėlių — 93–109 mm

H reikšmę rinkitės reguliavimo diapazone taip, kad vartai būtų aukščiau už aukščiausią grunto tašką ir kartu būtų išlaikyta tinkama pavaros, krumpliastiebio, galinių atramų ir kreipiančiosios padėtis.

4. Pavaros ir krumpliastiebio aukštis

Šaltinyje naudojami žymėjimai: H = vežimėlio aukštis, A = C profilio aukštis, Y = reikiamas tarpas tarp vartų ir grunto, N = konstrukcinis pavaros aukštis. Pavaros montavimo plokštės X padėtis nustatoma pagal formulę:

X = H + A + Y + 40 − N

Šaltinyje nurodyta N = 85 mm modeliams Road 400 ir Robus 400, N = 92 mm modeliams Robus 600/1000 ir N = 109 mm modeliui Run 1800P. Šios reikšmės taikomos konkretiems senesniems modeliams; jei naudojate kitą arba naujesnę pavarą, N išmatuokite pagal jos montavimo brėžinį.

Pavyzdys iš šaltinio: Robus 600 pavara, 80 mm C profilis, 5 ritinėlių vežimėliai H = 90–110 mm, tarpas Y = 0 ir N = 92 mm – X = 118–138 mm. Toliau šaltinyje parenkamas 115 mm montavimo aukštis, todėl prieš naudojant būtina fiziškai patikrinti padėtį pagal konkretų vežimėlį, krumpliastiebį ir pavarą.

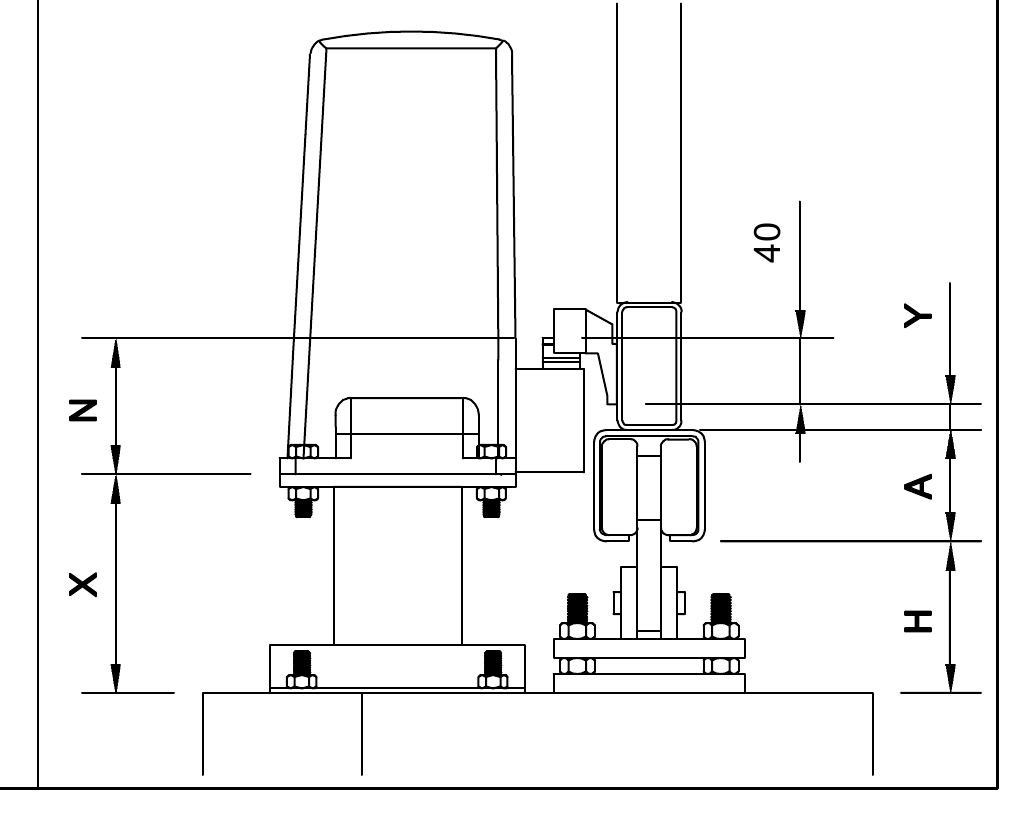

Aukščių H, A, Y, X ir N tarp pagrindo, laikančiojo profilio, krumpliastiebio ir pavaros schema
Pagrindo, vežimėlio, C profilio, krumpliastiebio ir pavaros tarpusavio padėtis.
  1. Sulygiuokite vartus ant vežimėlių ir nustatykite reikiamą tarpą virš grunto.
  2. Sumontuokite pavarą ant tvirtos reguliuojamosios plokštės taip, kad krumpliaratis tinkamai sukibtų su krumpliastiebiu.
  3. Neleiskite visam vartų svoriui remtis į krumpliaratį per krumpliastiebį; laikykitės pavaros ir krumpliastiebio instrukcijoje nurodyto tarpo.
  4. Rankomis patikrinkite, ar per visą eigą krumpliaratis tolygiai sukabina krumpliastiebį ir niekur nekliūva; tik tada užbaikite tvirtinimą.

5. Pavarų prijungimo schemos

Nice Road RD400

Iškarpoje parodytas pagrindinis maitinimo kabelio įvedimas ir gnybtų vieta pavaros bloke Road RD400. Originaliame PDF dokumente yra ir dar vienas kitos valdymo plokštės schema pažymėtas paveikslas; jis sąmoningai praleistas, kad nebūtų supainiotos dvi nesutampančios schemos.

Pagrindinis maitinimo kabelio ir laidų įvedimas į Nice Road RD400 pavarą
Road RD400: informacinė iškarpa iš originalios instrukcijos. Gnybtus ir prijungimą patikrinkite naujausioje įrenginio instrukcijoje.

Nice Robus RBS400 / RBS600 – dabartinė karta

Parengtos schemos paimtos iš 5-ojo vartų su bėgiu instrukcijos v5 puslapio. Išsaugotas originalus prijungimas, užrašai ir padidintas gnybtų bloko fragmentas; schemos nebuvo perbraižytos.

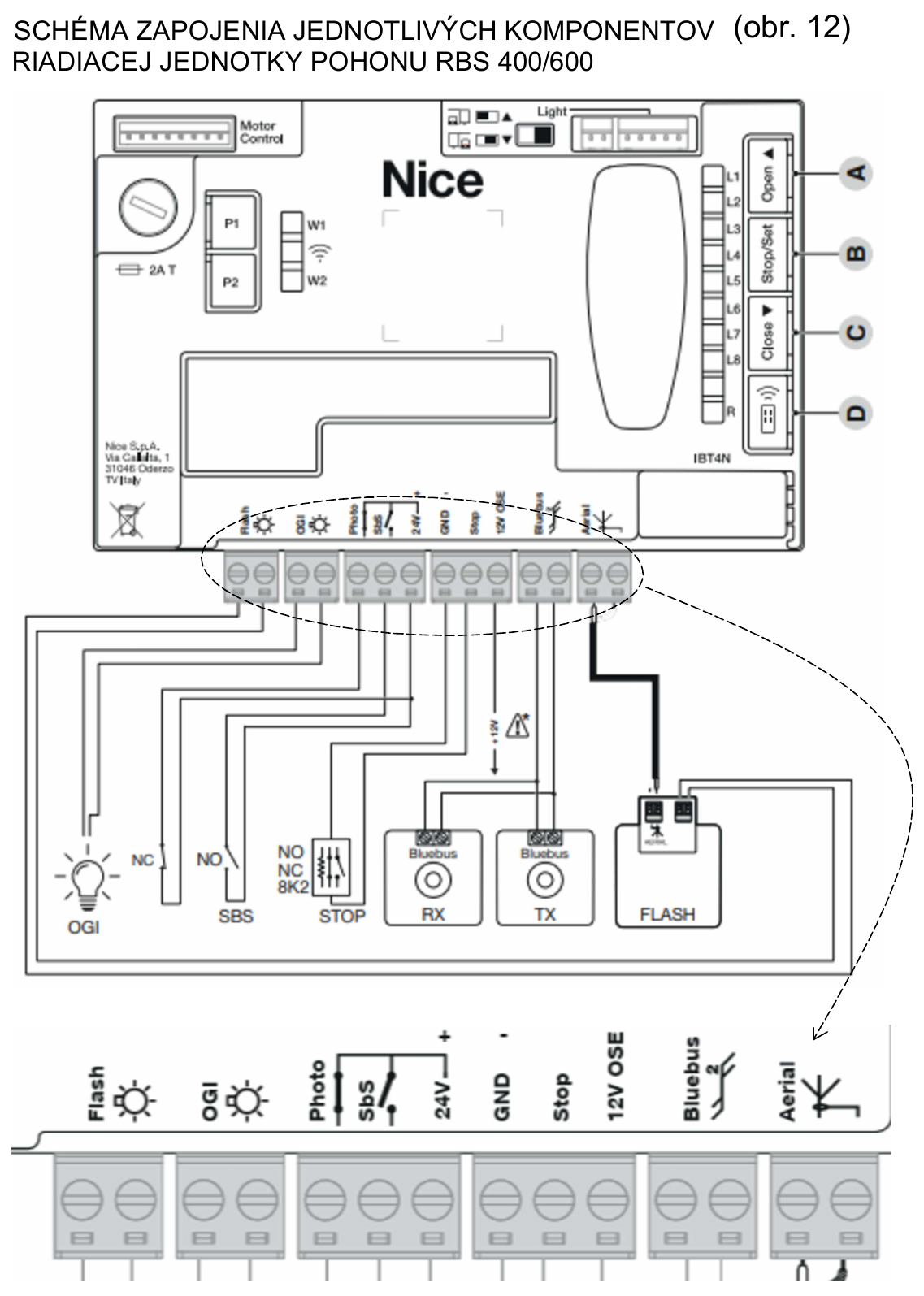

Originali NICE Robus RBS400 ir RBS600 valdymo bloko komponentų prijungimo schema su padidintu gnybtų bloko fragmentu
Atskirų RBS400/600 valdymo bloko komponentų prijungimo schema, 12 pav. Spustelėkite, kad atidarytumėte visos raiškos schemą ir gnybtų bloko detalę.

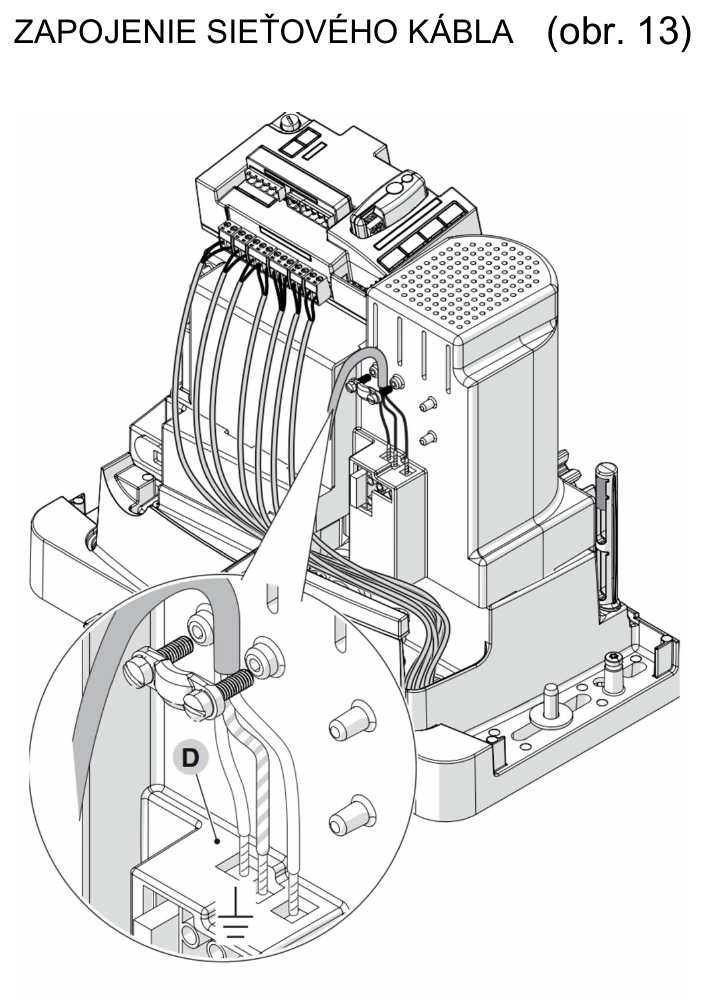

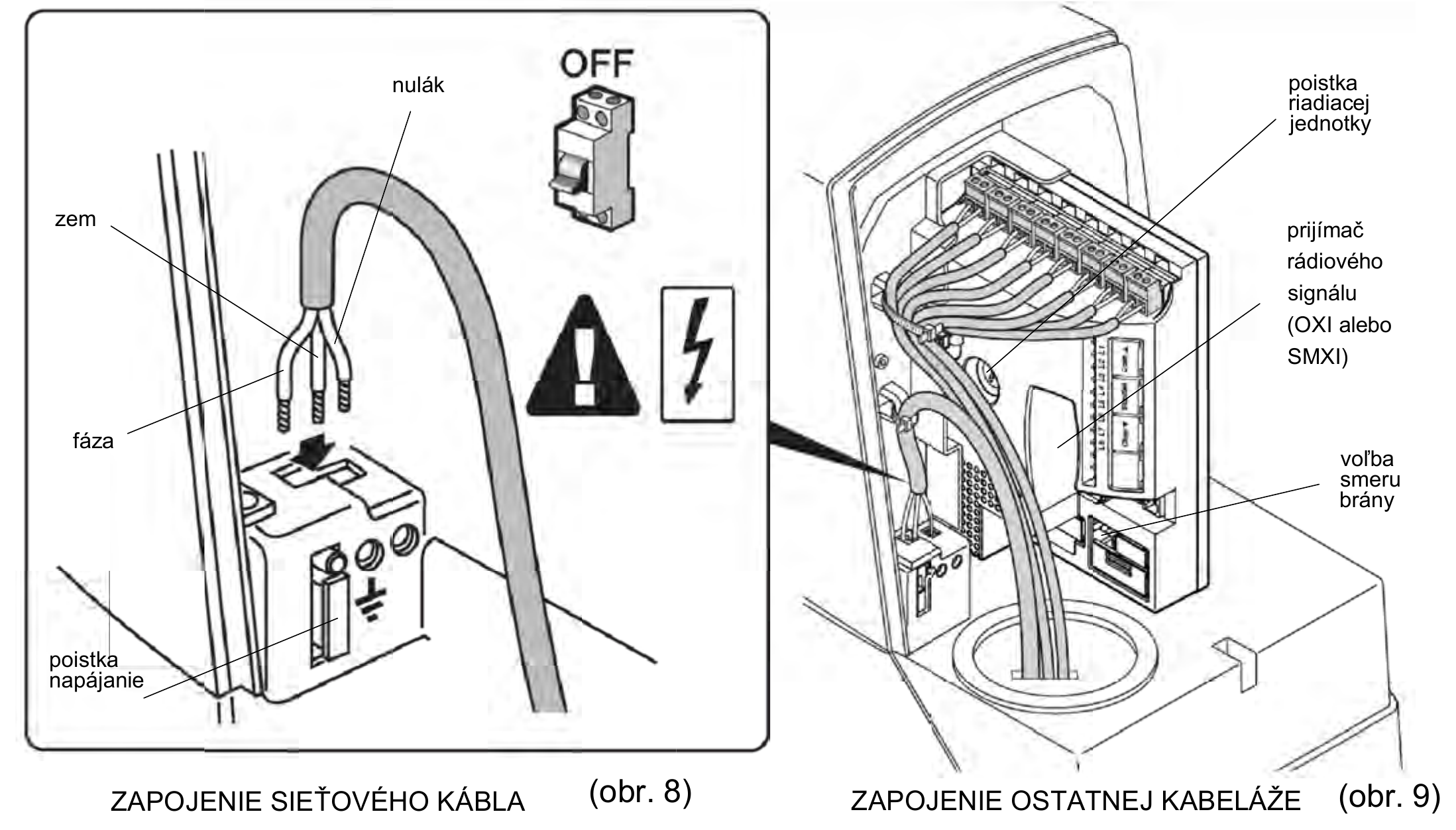

Originalus NICE Robus RBS400 ir RBS600 pavaros maitinimo kabelio prijungimo brėžinys su jungčių detale
Maitinimo kabelio prijungimas, 13 pav. iš to paties instrukcijos puslapio. Originalus brėžinys, įskaitant jungties detalę, išsaugotas be pakeitimų.

NICE RBS400/600/600HS montavimo instrukcija – prijungimo schemos ir aprašymas.

Produktai: NICE Robus RBS400 ir NICE Robus RBS600.

Nice Robus RB 400/600/1000 – senesnė karta

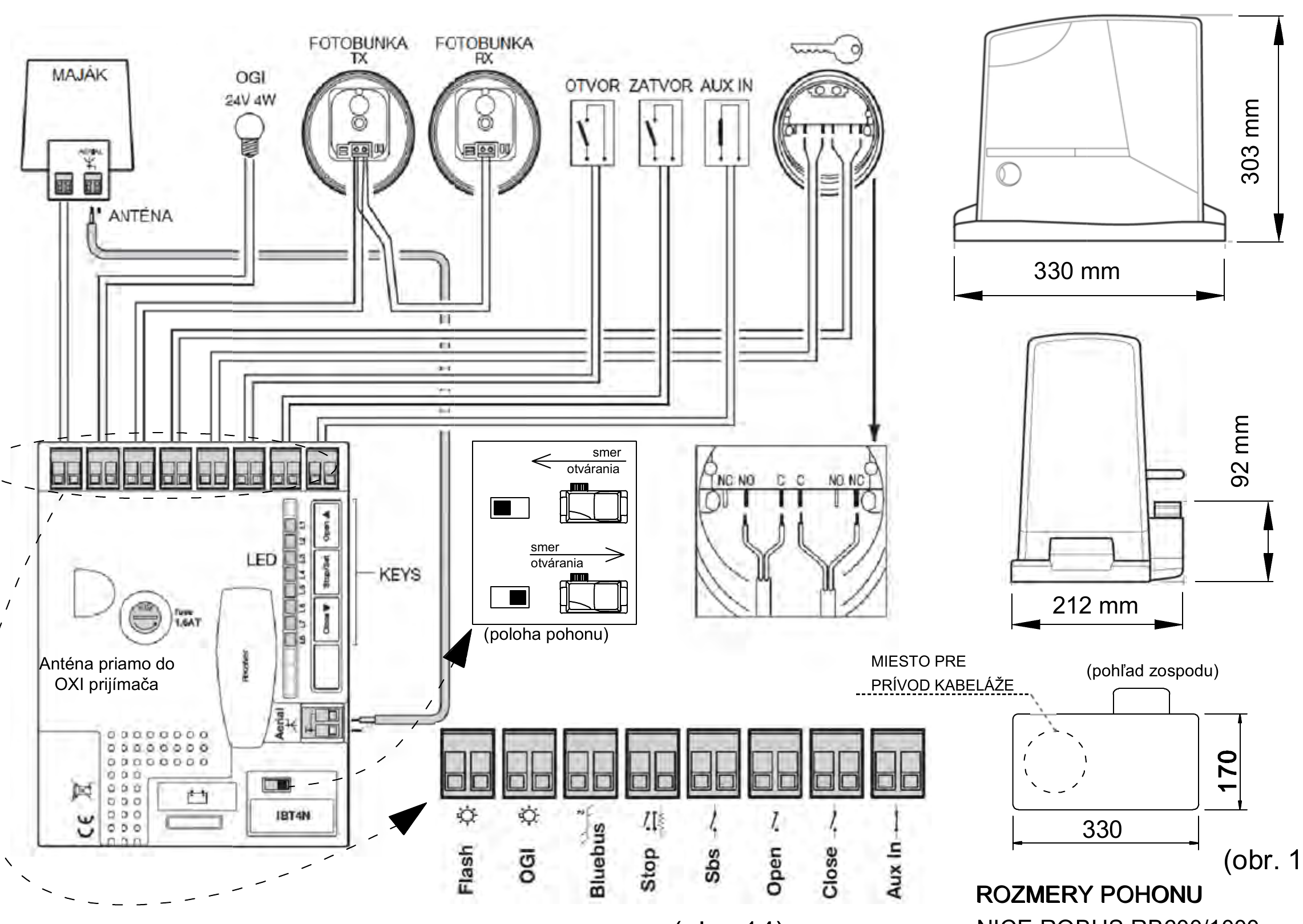

Toliau pateikta iškarpa skirta tik senesnės kartos Robus RB ir paveikslėlyje parodytam valdymo blokui. Joje parodytas švyturėlio, fotodaviklių, valdymo įėjimų prijungimas ir senesni pavaros matmenys. Nenaudokite jos su Robus RBS.

Istorinė Nice Robus RB 400, 600 ir 1000 pavaros priedų ir matmenų schema
Istorinė medžiaga apie Robus RB 400/600/1000. Ji pateikiama kaip pažymėta senesnė nuoroda, o ne kaip Robus RBS instrukcija.

6. Matmenų ir svorio suvestinė lentelė

Lentelėje pateiktos reikšmės taikomos konkretiems variantams, nurodytiems šaltinio brėžiniuose kitoje dalyje.

Matmenys ir svoris pagal šaltinio brėžinius

Pravažiavimo plotis Bendras vartų ilgis Vartų svoris Maks. apkrova vienam metrui Maks. užpildo svoris
2,5 m 3,77 m 80 kg 195 kg/m 525 kg
3,0 m 4,49 m 90 kg 165 kg/m 530 kg
3,5 m 5,22 m 105 kg 145 kg/m 535 kg
4,0 m 5,85 m 120 kg 125 kg/m 525 kg
4,5 m – trumpa 6,00 m 140 kg 105 kg/m 495 kg
4,5 m – pilna 6,48 m 150 kg 125 kg/m 590 kg
5,0 m 7,17 m 165 kg 100 kg/m 520 kg
5,5 m 7,86 m 180 kg 95 kg/m 540 kg
6,0 m 8,55 m 195 kg 75 kg/m 465 kg
6,5 m 9,00 m 200 kg 55 kg/m 370 kg

7. Atskirų vartų pločių techniniai brėžiniai

Aukščiau pateiktoje suvestinėje lentelėje svarbiausios reikšmės nurodytos ir tekstu. Toliau pateikti brėžiniai skirti rėmo sandarai, pjūvių vietoms ir matmenims peržiūrėti. Kiekviena peržiūra yra nuoroda į visos raiškos vaizdą.

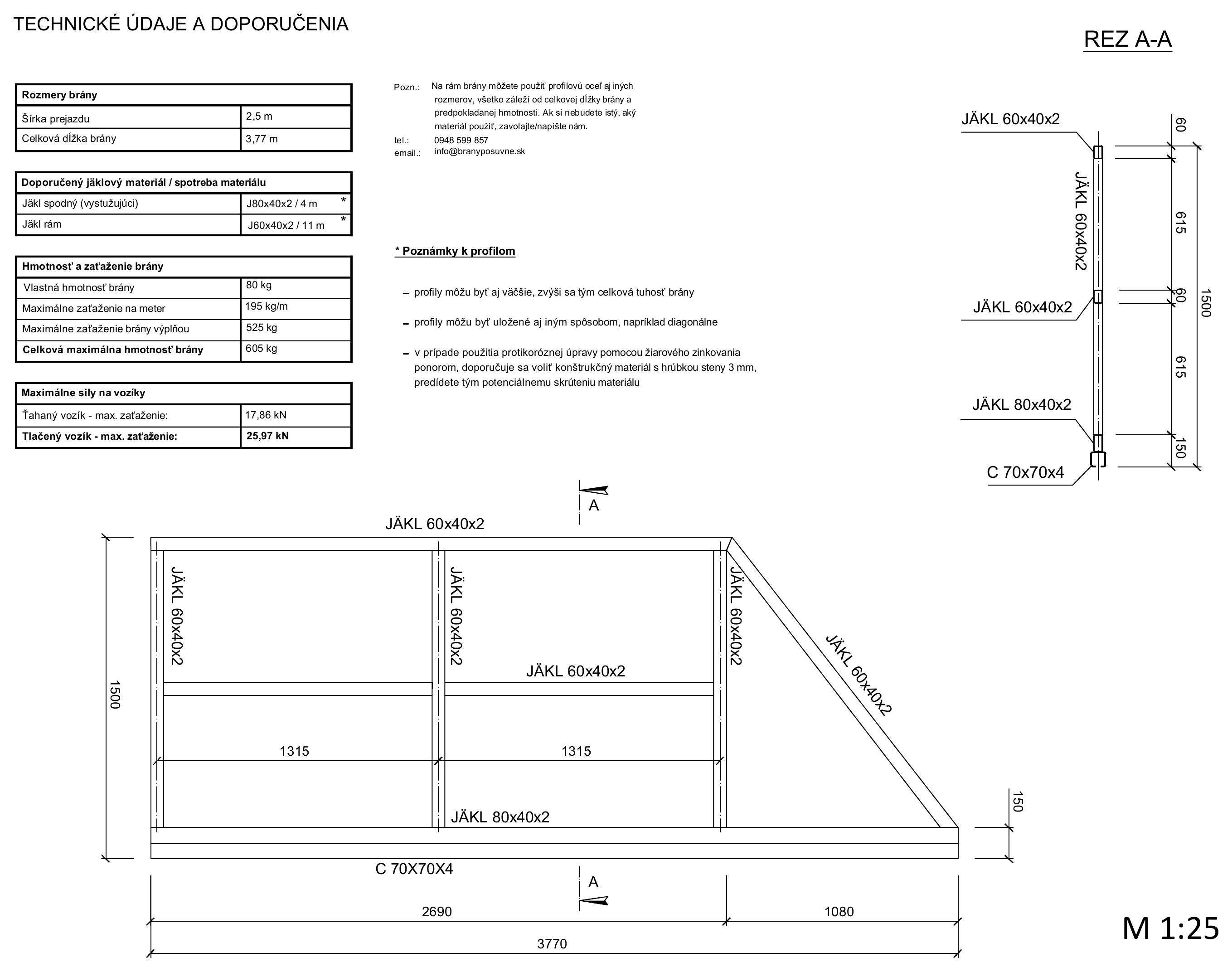

Bendras ilgis 3 770 mm, rėmas 2 690 mm, atsvara 1 080 mm, rėmo aukštis 1 500 mm, C profilis 70 × 70 × 4 mm.

Konsolinių vartų, skirtų 2,5 metro pravažiavimui, techninis brėžinys
Rėmas 2 690 mm + atsvara 1 080 mm, aukštis 1 500 mm.

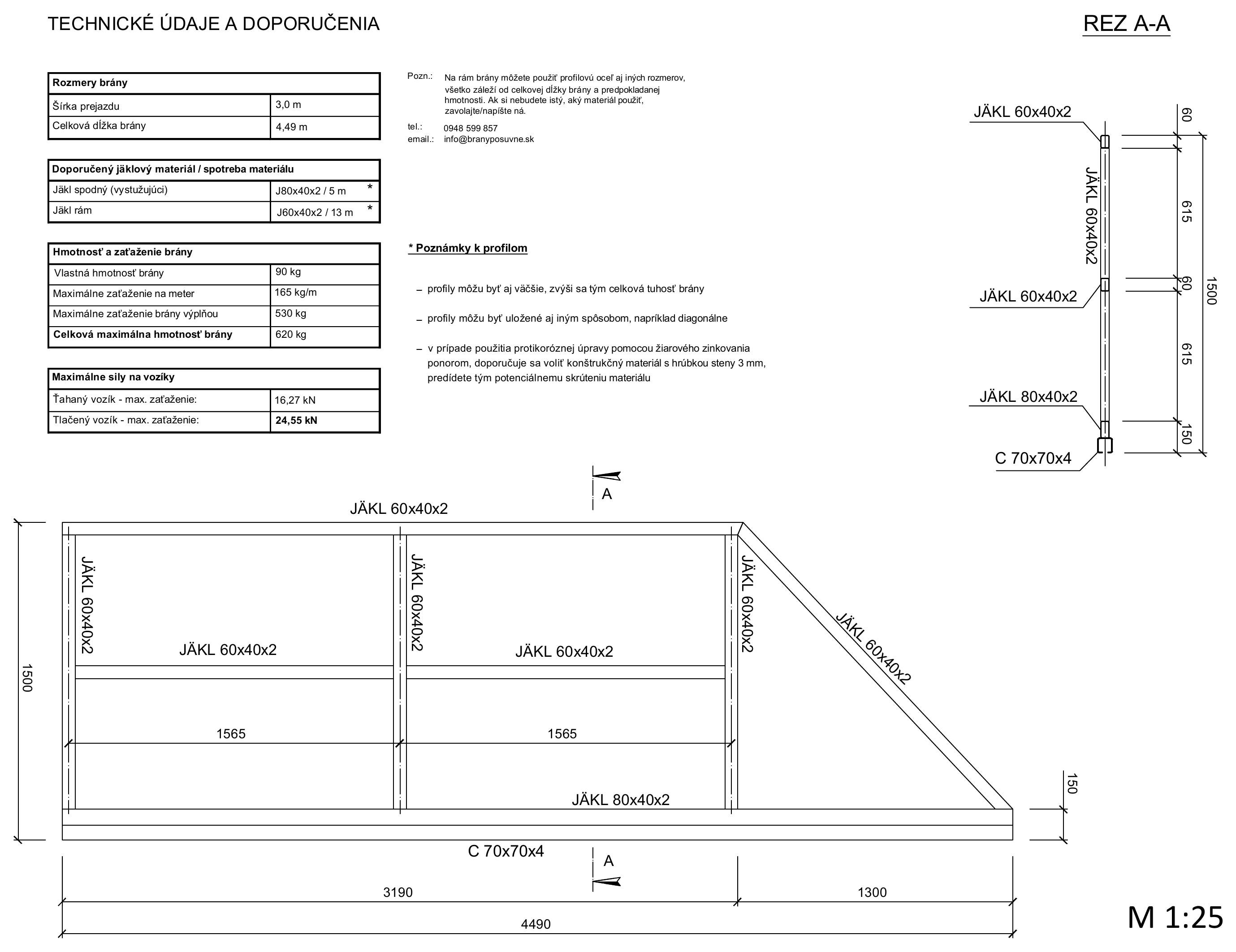

Bendras ilgis 4 490 mm, rėmas 3 190 mm, atsvara 1 300 mm, rėmo aukštis 1 500 mm, C profilis 70 × 70 × 4 mm.

Konsolinių vartų, skirtų 3 metrų pravažiavimui, techninis brėžinys
Rėmas 3 190 mm + atsvara 1 300 mm, aukštis 1 500 mm.

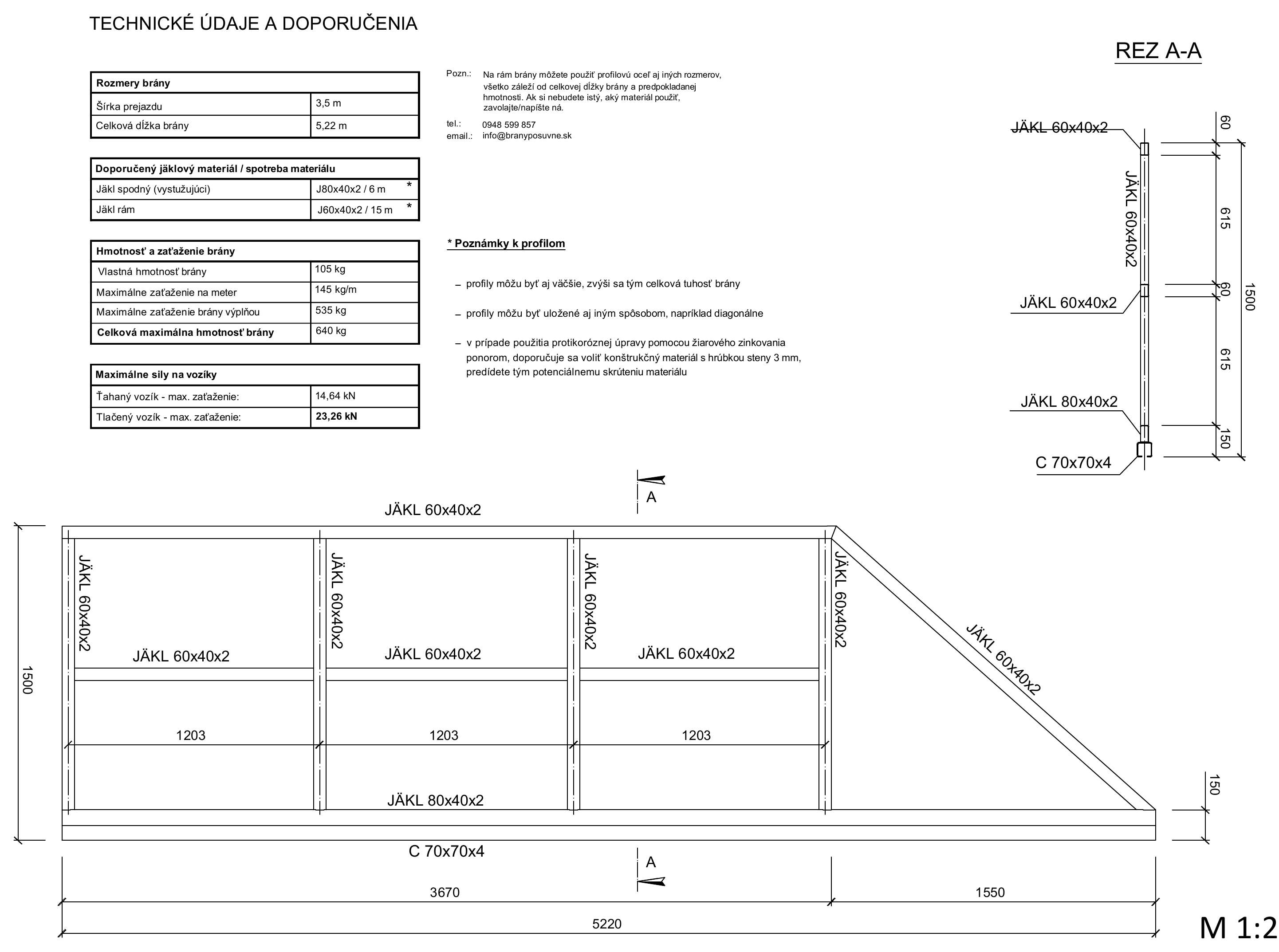

Bendras ilgis 5 220 mm, rėmas 3 670 mm, atsvara 1 550 mm, rėmo aukštis 1 500 mm, C profilis 70 × 70 × 4 mm.

Konsolinių vartų, skirtų 3,5 metro pravažiavimui, techninis brėžinys
Rėmas 3 670 mm + atsvara 1 550 mm, aukštis 1 500 mm.

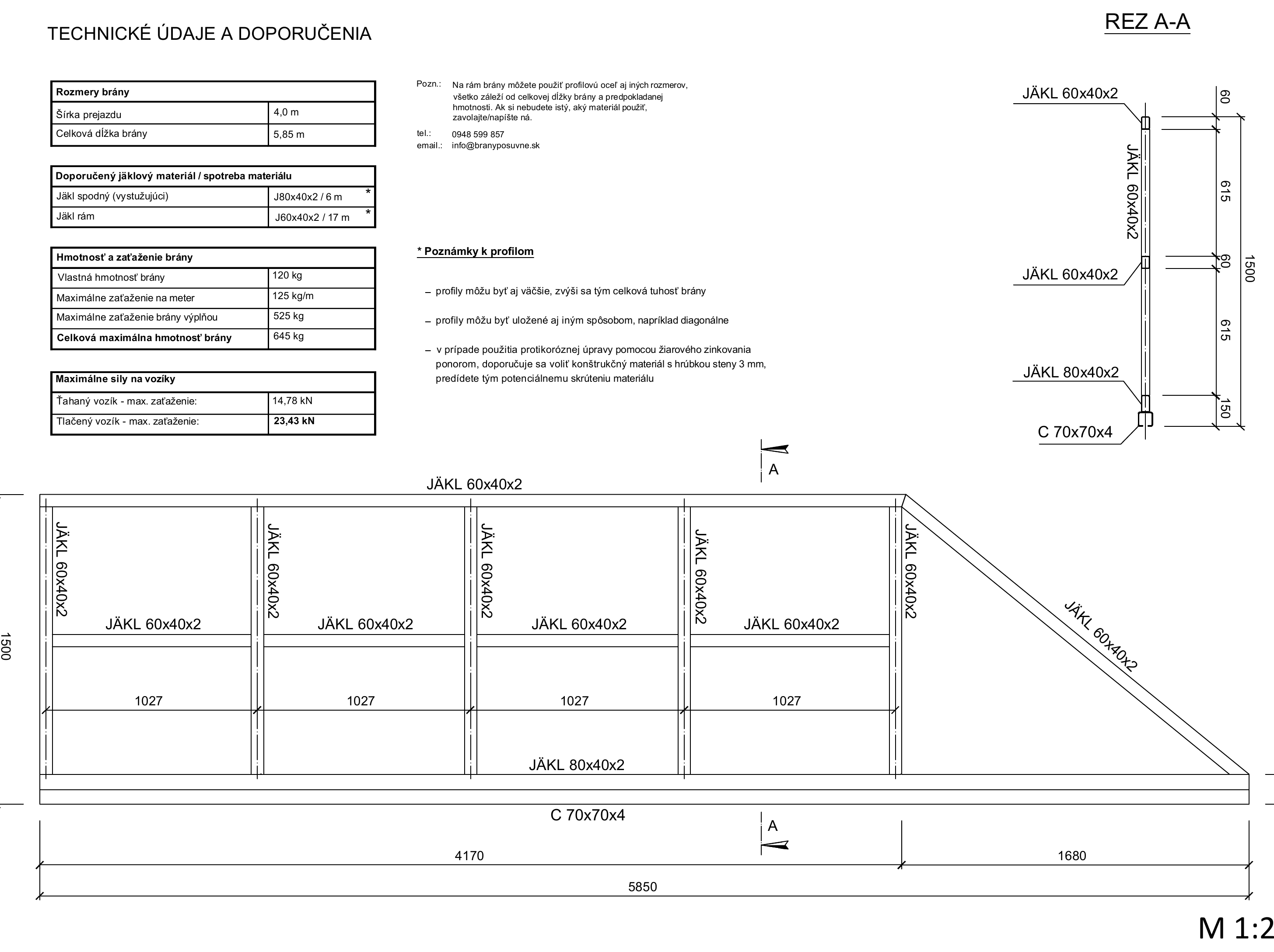

Bendras ilgis 5 850 mm, rėmas 4 170 mm, atsvara 1 680 mm, rėmo aukštis 1 500 mm, C profilis 70 × 70 × 4 mm.

Konsolinių vartų, skirtų 4 metrų pravažiavimui, techninis brėžinys
Rėmas 4 170 mm + atsvara 1 680 mm, aukštis 1 500 mm.

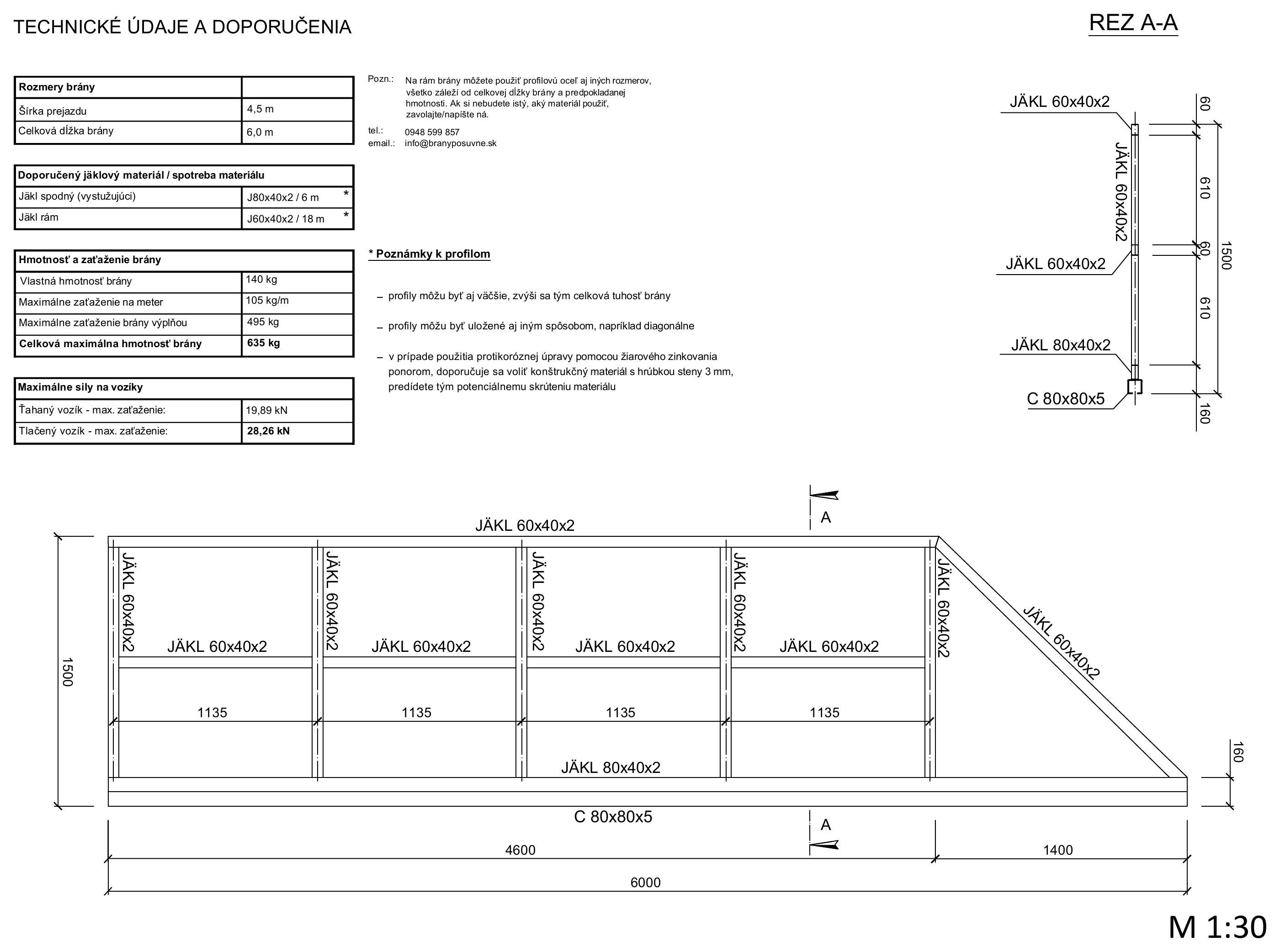

Bendras ilgis 6 000 mm, rėmas 4 600 mm, atsvara 1 400 mm, rėmo aukštis 1 500 mm, C profilis 80 × 80 × 5 mm.

Trumpųjų konsolinių vartų, skirtų 4,5 metro pravažiavimui, kurių bendras ilgis 6 metrai, techninis brėžinys
Rėmas 4 600 mm + atsvara 1 400 mm, aukštis 1 500 mm.

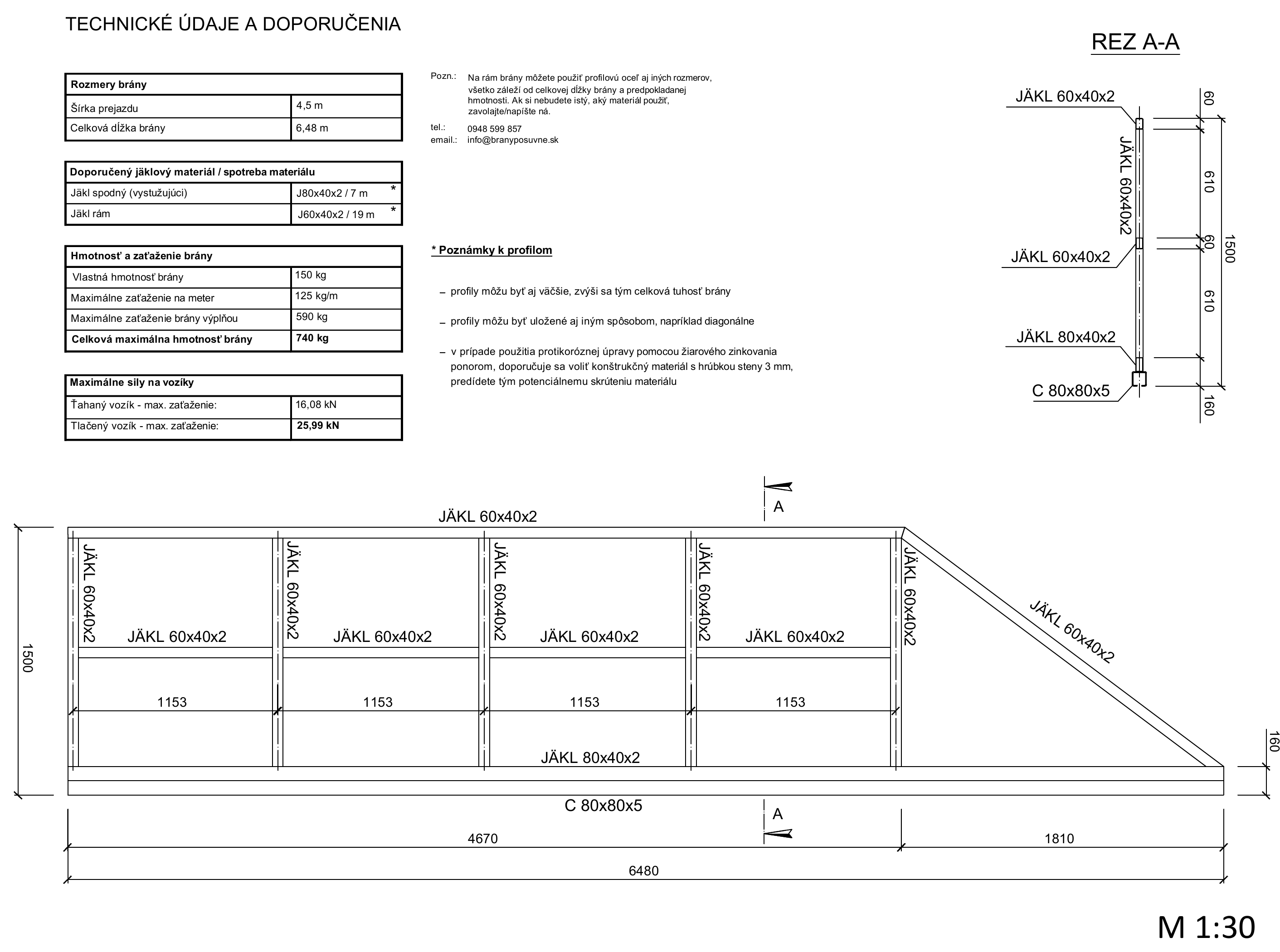

Bendras ilgis 6 480 mm, rėmas 4 670 mm, atsvara 1 810 mm, rėmo aukštis 1 500 mm, C profilis 80 × 80 × 5 mm.

Pilnų konsolinių vartų, skirtų 4,5 metro pravažiavimui, kurių bendras ilgis 6,48 metro, techninis brėžinys
Rėmas 4 670 mm + atsvara 1 810 mm, aukštis 1 500 mm.

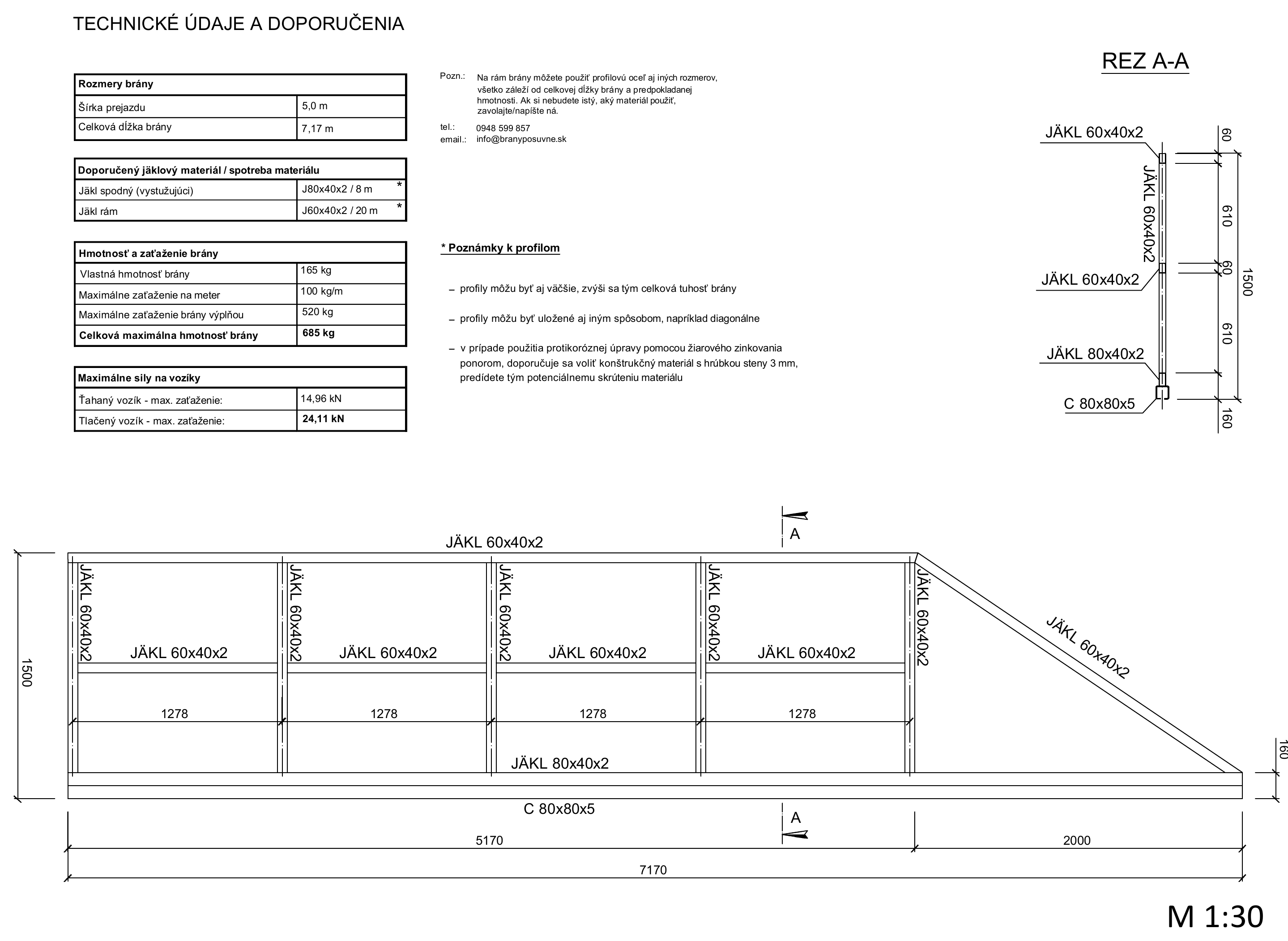

Bendras ilgis 7 170 mm, rėmas 5 170 mm, atsvara 2 000 mm, rėmo aukštis 1 500 mm, C profilis 80 × 80 × 5 mm.

Konsolinių vartų, skirtų 5 metrų pravažiavimui, techninis brėžinys
Rėmas 5 170 mm + atsvara 2 000 mm, aukštis 1 500 mm.

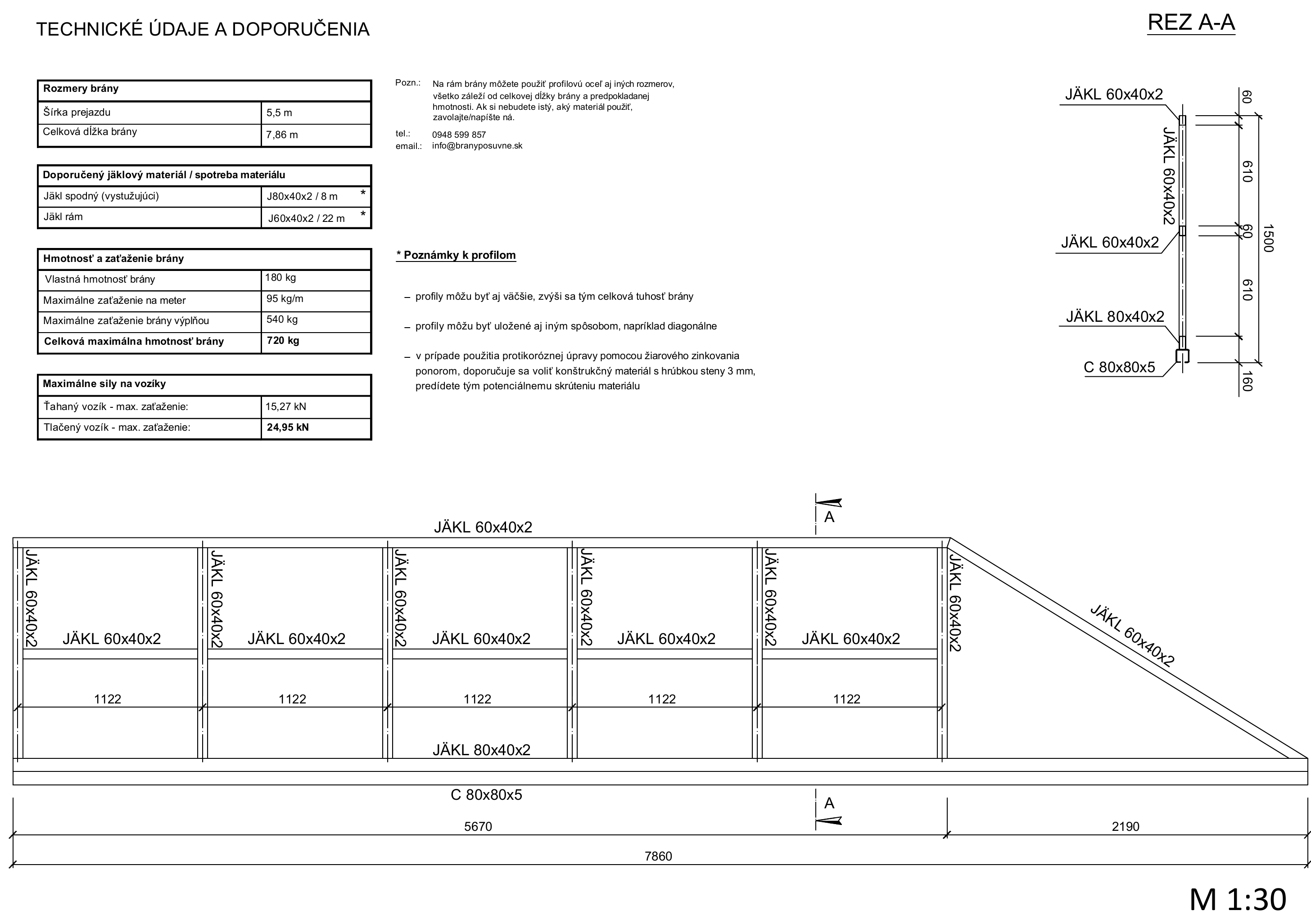

Bendras ilgis 7 860 mm, rėmas 5 670 mm, atsvara 2 190 mm, rėmo aukštis 1 500 mm, C profilis 80 × 80 × 5 mm.

Konsolinių vartų, skirtų 5,5 metro pravažiavimui, techninis brėžinys
Rėmas 5 670 mm + atsvara 2 190 mm, aukštis 1 500 mm.

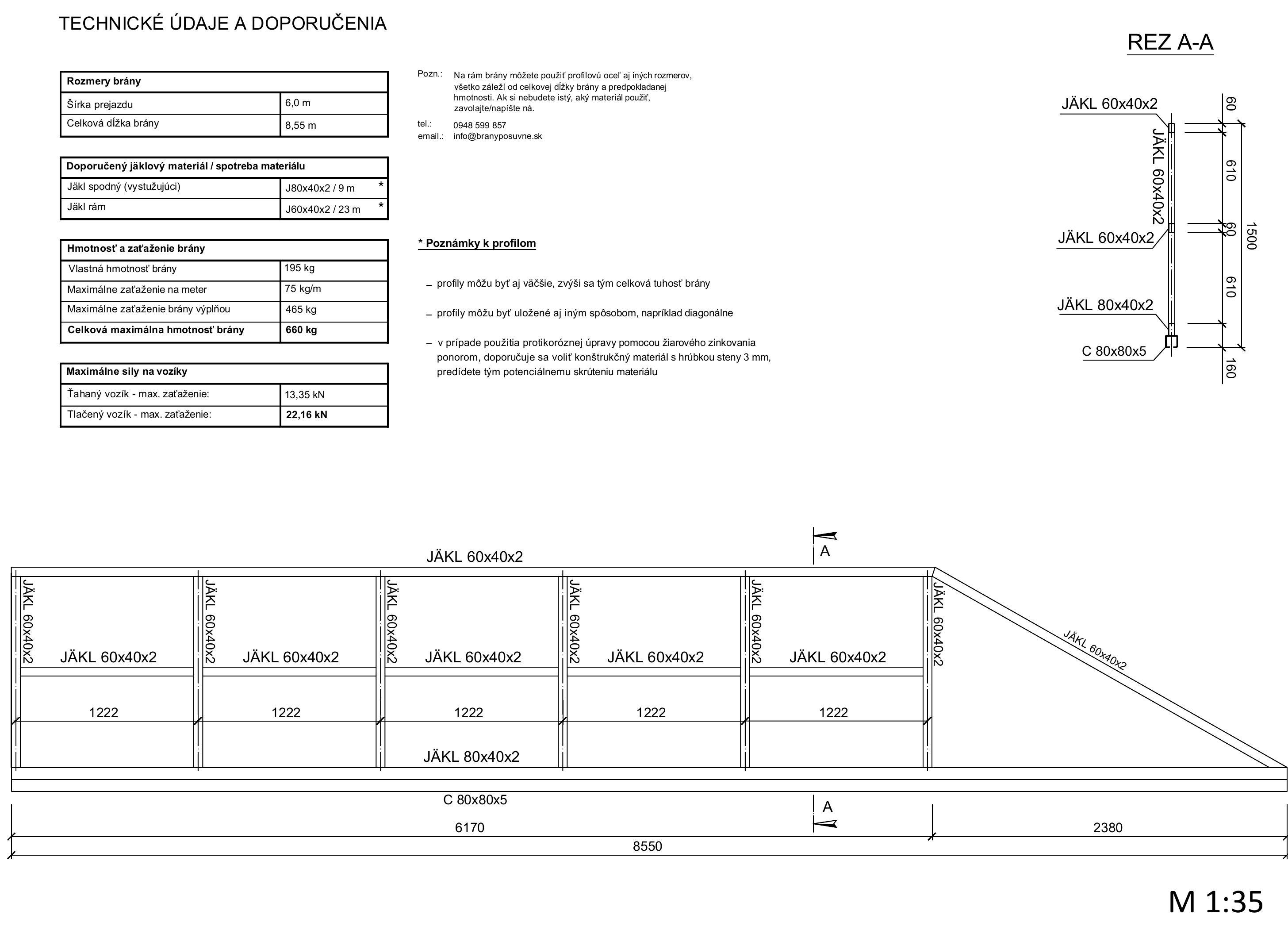

Bendras ilgis 8 550 mm, rėmas 6 170 mm, atsvara 2 380 mm, rėmo aukštis 1 500 mm, C profilis 80 × 80 × 5 mm.

Konsolinių vartų, skirtų 6 metrų pravažiavimui, techninis brėžinys
Rėmas 6 170 mm + atsvara 2 380 mm, aukštis 1 500 mm.

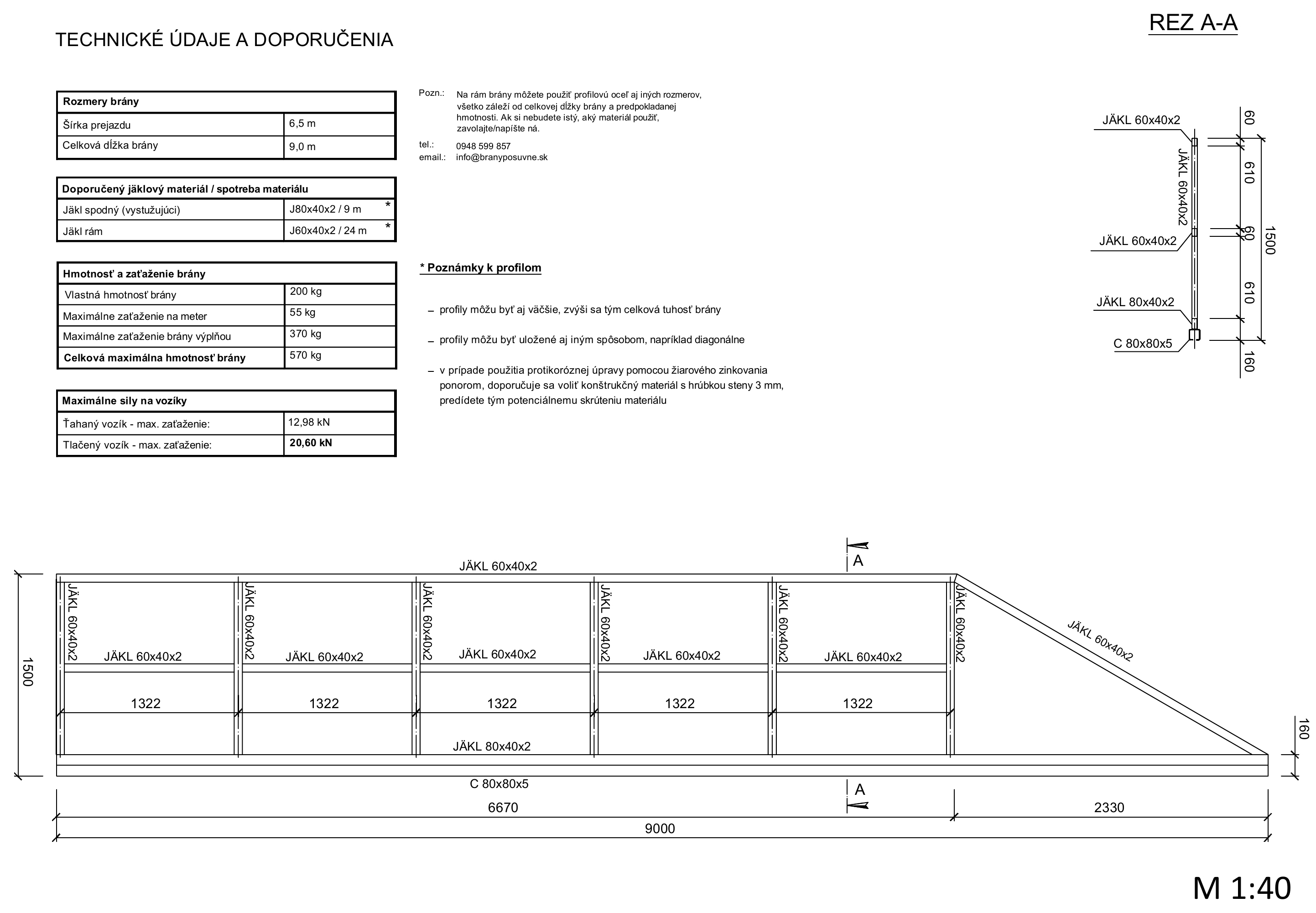

Bendras ilgis 9 000 mm, rėmas 6 670 mm, atsvara 2 330 mm, rėmo aukštis 1 500 mm, C profilis 80 × 80 × 5 mm.

Konsolinių vartų, skirtų 6,5 metro pravažiavimui, techninis brėžinys
Rėmas 6 670 mm + atsvara 2 330 mm, aukštis 1 500 mm.

8. Dažnai užduodami klausimai ir tolesni veiksmai

Ar konsoliniams vartams reikalinga atskira spyna?

Rankiniams vartams – taip, užrakinimo būdą reikia numatyti atskirai. Motorinių vartų laikymas uždarytoje padėtyje priklauso nuo pavaros reduktoriaus ir konkrečios pavaros nustatymų. Jei reikia aukštesnio fizinio saugumo lygio, pasikonsultavę su tiekėju, įrenkite tinkamą spyną; ji neturi trukdyti avariniam atrakinimui ar saugiam veikimui.

Kaip valdomi vartai?

Paprastai nuotolinio valdymo pulteliu, mygtuku, raktiniu jungikliu arba suderinama įeigos sistema. Leidžiamus įėjimus ir programavimo būdą nustato pavaros valdymo blokas.

Ar vienu pulteliu galima valdyti kelis įrenginius?

Taip, jei įrenginiai turi suderinamus imtuvus, o pultelyje yra pakankamai mygtukų arba kanalų. Prieš pirkdami patikrinkite dažnio, kodavimo ir imtuvo suderinamumą.

Ar iš pradžių galiu vartus naudoti rankiniu būdu, o pavarą įrengti vėliau?

Taip. Tačiau dar betonuodami paruoškite apsauginius vamzdžius, vietą ir tvirtinimo taškus būsimai pavarai, fotoelementams ir įspėjamajai lemputei. Rėmas turi leisti pritvirtinti krumpliastiebį, o rankiniu būdu valdomiems vartams reikia saugaus atramos elemento ir užrakto.

Aktualūs komponentai ir specialistų konsultacija

Vadove sąmoningai nepateikiamos kainos, informacija apie prekių likučius ar senas PDF produktų aprašas. Norėdami išsirinkti, naudokitės nuolat atnaujinamomis svetainės kategorijomis ir paprašykite patikrinti vežimėlių, C profilio, pavaros ir saugos elementų tinkamumą pagal jūsų vartų svorį ir matmenis.

Nerandate atsakymo? Paskambinkite mums

Susisiekite su mumis. Padėsime išsirinkti komponentus konkretiems konsoliniams vartams.

Techninė pastaba: Vadovas yra praktinė pagalbinė priemonė, bet nepakeičia projekto, statinio skaičiavimų ar naujausios pavaros gamintojo montavimo instrukcijos. Saugos elementai ir elektros instaliacija turi būti suprojektuoti pagal konkrečius vartus ir galiojančius reikalavimus.
